1 NYA INDOOR Lättare. Enklare. Snabbare. AQUAPANEL Cementskiva Indoor för våtrumsväggar Be certain, choose AQUAPANEL

2 NYA INDOOR Lättare. Enklare. Snabbare. Aquapanel Cementskiva Indoor för våtrumsväggar Nya Indoor ännu lättare, enklare och snabbare AQUAPANEL Cementskiva Indoor är en oorganisk skiva som är motstånds kraftig mot fukt och mögel. Den är stabil i fuktutsatta miljöer och klarar till och med att utsättas för klor. Skivan är välbeprövad och utformad för att uppfylla höga krav och förväntningar från byggföretag och entreprenörer över hela världen. Nya AQUAPANEL Cementskiva Indoor höjer ribban ytterligare ett steg. Den låga vikten på endast 11 kg per kvadratmeter (tidigare 15 kg/m 2 ) gör den ännu enklare att arbeta med. Skivan är smidigare att hantera och snabbare att montera, samtidigt som den är lika fuktbeständig som tidigare.

3 LÄTTARE Nya AQUAPANEL Cementskiva Indoor är både robust och lättare, vilket skapar förutsättningar för smidigare hantering och förbättrad ergonomi. Samtidigt som den är stabil, har den minimala rörelser och överlägsna fuktegenskaper. ENKLARE Skivan kan enkelt ritsas och knäckas och kan till och med böjas ner till 1 m radie utan att man behöver skära skivan i mindre remsor. Nu kan du dessutom välja mellan två olika fogbehandlingar för en mer flexibel montering. SNABBARE Den nya cementbaserade skivan är lika smidig att arbeta med som gipsskivor, vilket innebär snabbare montering, högre produktivitet och ökad lönsamhet, även i krävande våtrumsmiljöer. INNEHÅLL AQUAPANEL Cementskiva Indoor är helt enkelt det perfekta valet för alla krävande projekt från simhallar, offentliga duschar, spaanläggningar och storkök till hållbara våtrums lösningar i bostäder, garage och förråd med höga kvalitetskrav. Systemöversikt 4 Montage 8 Ytbehandling 11 Ljud, brand och vägghöjder 12 Böjda väggar 15 Inspektionsluckor 16 Materialåtgång och egenskaper 19

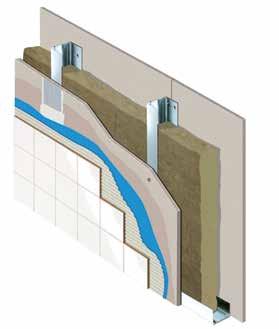

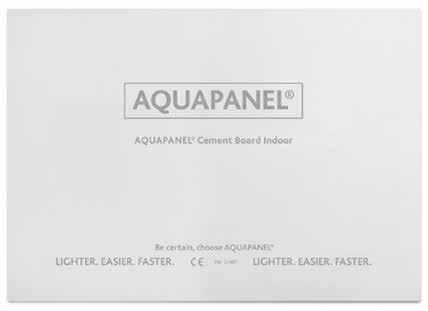

4 AQUAPANEL Cementskiva Indoor Systemöversikt Våtrumsskiva innervägg AQUAPANEL Cementskiva Indoor Fukt är den vanligaste orsaken till skador på byggnader. Vatten förekommer i byggnader i form av: Stående och rinnande vatten Kapillär uppsugning Droppande vatten Hög relativ luftfuktighet I många utrymmen är vatten- och fuktbeständighet ett absolut krav för hälsosamma och hållbara byggnader, bland annat i våtutrymmen, laboratorier, kök, simhallar och spaanläggningar. Byggskiva med kärna av portlandcement, förstärkt med ett ytskikt av glasfibernät på fram- och baksida. Ändarna är rakt skurna och kanterna är förstärkta (EasyEdge ). Tjocklek: 12,5 mm Vikt: Ca 11 kg/m 2 Skivstorlekar Bredd (mm) (ej lagervara) Längd (mm) 1200/2400/ /2000/2400/2500/ 2600/2800/3000 Produktfördelar Lägre vikt, endast 11 kg/m 2 (tidigare 15 kg/m 2 ) Nu ännu enklare att kapa, ritsa och knäckas Snabbare montering och hantering på arbetsplats Kan böjas ner till > 1 m radie 100 % vatten- och fuktbeständig byggskiva Oorganisk, kan inte ruttna, mögla eller på något sätt brytas ner Två olika fogbehandlingar för större flexibilitet Ett skivlager räcker för plattsättning upp till cc 600 mm Godkänd som kakelbärare upp till 50 kg per kvadratmeter Obrännbart material Brandteknisk materialklass A1 Stark och slagtålig Säker och hygienisk att använda, tillverkad av hållbara material Fuktbeständiga material är också viktiga i källare och garage på grund av hög luftfuktighet, inträngande fukt eller grundvatten och risk för översvämning. Byggnadsmaterial som används i dessa miljöer måste vara: Formstabila, vatten- och fuktbeständiga Materialet ska inte utgöra grogrund för mikrober, mögel eller svamp Ånggenomsläppliga för bästa inomhusklimat AQUAPANEL Cementskiva Indoor är en idealisk byggskiva för krävande miljöer. AQUAPANEL Cementskiva Indoor är 100 % vatten- och fuktbeständig. När den utsätts för vatten uppvisar den små formförändringar den är har minimala rörelser. Skivan behåller sin stabilitet och sina statiska egenskaper. AQUAPANEL Cementskiva Indoor är oorganisk, det finns ingen risk för mikrobiell påväxt och därför lämplig i miljöer med hög fuktighet. Dessutom har skivan en god diffusionsförmåga som eliminerar risken för instängd fukt.

5 Infästning AQUAPANEL Maxiskruv AQUAPANEL Maxiskruv är anpassad för montering av AQUAPANEL Cementskiva mot trä- eller stålregelstomme av olika tjocklek. AQUAPANEL Maxiskruv har försänkt huvud och finns med nål- och borrspets. Skruvarna har en speciell korrosionsbeständig beläggning, enligt saltspraytest, EN ISO Förpackning: SN 39: 500 st/paket SN 25: 1000 st/paket SN 55: 250 st/paket SB 39: 250 st/paket SB 25: 250 st/paket Finns även som bandad skruv. Skruvtyp Trästomme Metallstomme Godstjocklek 0,6 0,7 mm Godstjocklek 0,8 2,0 mm SN = nålspets, SB = borrspets Ett skivlag Två skivlag Ett skivlag Två skivlag Tre skivlag Ett skivlag Två skivlag AQUAPANEL Maxiskruv SN 39 x x x AQUAPANEL Maxiskruv SB 39 x x AQUAPANEL Maxiskruv SN 25 x AQUAPANEL Maxiskruv SB 25 x AQUAPANEL Maxiskruv SN 55* x x *Ej lagervara. Fog- och ytbehandling AQUAPANEL Indoor Foglim AQUAPANEL Indoor Foglim är ett speciallim för att limma samman AQUAPANEL Indoor-skivor. Åtgång: Ca 50 ml/m 2 (ca 25 ml/lpm skivskarv). Förpackning: 310 ml/patron 20 patron/kartong AQUAPANEL Indoor Fogspackel och tunnputs vit AQUAPANEL Indoor Fogspackel och tunnputs vit är cement baserat och avsett för fog spackling och tunnputsning av AQUAPANEL Cement skiva Indoor innan målning eller annan ytbehandling. Används i kombination med AQUAPANEL Armeringsnät. AQUAPANEL Indoor Fogspackel och tunnputs vit kan även användas för fogtätning av AQUAPANEL Cement skiva Indoor tillsammans med AQUAPANEL Fog remsa (10 cm). Åtgång: Cirka 0,7 kg/m²/mm (vid fogspackling) Förpackning: 20 kg/säck Kan sprutas med PFT RiTMO (230 V) (A3-2L pump, SWiNG sprayer, LK 402 luftkompressor). 4_ 5

6 AQUAPANEL Cementskiva Indoor Systemöversikt AQUAPANEL Fogremsa (10 cm) AQUAPANEL Fogremsa (10 cm) är en glasfiberremsa med alkalibeständig beläggning som bäddas in i AQUAPANEL Indoor Fogspackel och tunnputs vit för förstärkning av skivfogar. Åtgång: Ca 2,1 m/m 2 Förpackning: 10 cm bred rulle, 50 m lång 12 rullar/kartong AQUAPANEL Armeringsnät AQUAPANEL Armeringsnät är ett glasfibernät som används för förstärkning av AQUAPANEL Indoor Fogspackel och tunnputs vit. Åtgång: Ca 1,1 m/m 2 Förpackning: 100 cm bred rulle, 50 m lång 30 rullar/pall AQUAPANEL Q4 Finish AQUAPANEL Q4 Finish är ett färdigblandat och vattenavvisande spackel för en högre ytfinish. Åtgång: Ca 1,7 kg/m 2 /mm Förpackning: 20 kg/hink Obs! Förstärk fogar med glasfiberremsor, typ målarremsa. Användningsområde: För konstruktioner som ej kräver tätskikt. Ovanför kaklad del av vägg eller som avslutande skikt över AQUAPANEL Indoor Fogspackel och tunnputs vit med AQUAPANEL Armerings nät. Grundbehandling AQUAPANEL Board Primer AQUAPANEL Board Primer är en färdigblandad syntetisk emulsion för grundbehandling av AQUAPANEL Cementskiva Indoor för optimalt fäste för kakel och spackel. I konstruktioner som ej kräver tätskikt, säkerställ kompatibilitet med tätskiktsleverantör. Åtgång: Ca g/m 2 Utspädning: 1:2 med vatten Förpackning: 15 l/hink 2.5 l/hink

7 Övriga tillbehör AQUAPANEL Push-Up Inspektionsluckor Inspektionsluckor kan monteras i väggar klädda med AQUAPANEL Cementskiva Indoor för besiktning av exempelvis rör. Inspektionsluckorna är enkla att montera och säkra att använda. Typ 1: AQUAPANEL Inspektionslucka i utrymmen som regelbundet exponeras för vattenstänk. Obs, ej sköljtät. Typ 2: AQUAPANEL Inspektionslucka i fuktutsatta utrymmen Obs, ej sköljtät. Format: 200 mm x 200 mm (endast typ 2) 300 mm x 300 mm 400 mm x 400 mm 500 mm x 500 mm 600 mm x 600 mm Andra format (t.ex. anpassade till kakelplattor) finns tillgängliga på förfrågan. Ange önskad användning vid beställning. AQUAPANEL Cementskiva Indoor kan skarvtätas på två sätt antingen med AQUAPANEL Indoor Foglim eller med AQUAPANEL Indoor Fogspackel och tunnputs vit och AQUAPANEL Fogremsa (10 cm). Det gör att systemet enkelt kan anpassas efter olika konstruktionskrav och gör det smidigt att kombinera med vanliga gipsväggskonstruktioner. Fogning med AQUAPANEL Indoor Foglim Fogning med AQUAPANEL Indoor Fogspackel och tunnputs vit och AQUAPANEL Fogremsa (10 cm) 6_ 7

8 AQUAPANEL Cementskiva Indoor Montage 1. Ritsa och knäck Skivorna kan enkelt ritsas och knäckas. Använd en vass kniv och skär genom armeringsnätet på ena sidan. Knäck skivan längs snittet och ritsa sedan armerings nätet på andra sidan. Avlägsna eventuella ojämnheter med en rasp. Skruvavstånd 250 mm. Avstånd från kanten 15 mm. 15 mm 250 mm 2. Uppbyggnad av stomme och injustering För bästa resultat rekommenderar vi Knauf Multiregel MR. Knauf Multiregel MR rör sig inte eller vrids på grund av krympning eller fuktangrepp likt trä. Skivorna monteras liggande mot regelstomme på max s 600 mm eller stående mot regelstomme på max s 450 mm. Skivorna kan även monteras på en regelstomme av trä. 4. Montera nästa skiva Alternativ 1: Liggande montering Montera nästa AQUAPANEL Cementskiva Indoor och kontrollera att skivorna ligger i linje såväl vågrätt som lodrätt. Skruva fast skivan mot stommen. Förskjut skivorna med minst ett regelavstånd vid montering av nästa rad. Väg in skivorna Använd ett vattenpass för att kontrollera att kanten på den första skivan är helt rät. AQUAPANEL Cementskiva Indoor kan monteras stående eller liggande.. 3. Skruvmontage Fäst AQUAPANEL Cementskiva Indoor mot stommen med AQUAPANEL Maxiskruv. Börja i mitten av skivan och fortsätt därefter att fästa skruvarna längs kanterna. Kontrollera hela tiden att skivan ligger an mot stommen. Alternativ 2: Stående montering Tryck fast AQUAPANEL Cementskiva Indoor mot foglimmet och skruva fast skivan mot stommen. AQUAPANEL Cementskiva Indoor kan fogbehandlas med foglim eller fogspackel och fogremsa. I konstruktioner där tätskikt av duk/folie/matta används är det endast nödvändigt att limma skarvar som inte är understödda av t.ex. regel eller kortling. Beroende på takhöjd krävs eventuellt en passbit. Kontrollera att den är lodrät. Passbitar ska vara minst 400 mm höga. Vid fogbehandling med AQUAPANEL Indoor Fogspackel och tunnputs vit ska skivorna monteras med en distans på 3 5 mm.

9 5. Fogning Alternativ 1: AQUAPANEL Indoor Foglim Skivkanter rengörs före limning. Använd pensel eller borste som fuktats i rent vatten. Observera att applicering av AQUAPANEL Indoor Foglim skall göras innan nästa skiva monteras. Tryck fast nästa skiva ordentligt i limsträngen och skruva fast skivan. Vid montage av nästa skivrad appliceras limmet längs skivans långkant. Låt limmet torka innan eventuellt överskott skrapas bort (normalt nästkommande dag). Vid hörn, längs golv och tak ska en elastisk fogmassa användas i torra utrymmen. I konstruktioner där tätskikt av duk/folie/matta används är det endast nödvändigt att limma skarvar som inte är understödda av t.ex. regel eller kortling. Rörelsefogar utförs med maximalt intervall 7,5 m. NYHET Alternativ 2: AQUAPANEL Indoor Fogspackel och tunnputs vit med Fogremsa (10 cm) Samtliga fogar spacklas med AQUAPANEL Indoor Fogspackel och tunnputs vit. Bädda in AQUA PANEL Fogremsa (10 cm) över samtliga fogar och täck med ett tunt lager AQUAPANEL Indoor Fogspackel och tunnputs vit. 7. Ytbehandling Plattsättning Vid plattsättning ska en flexibel fästmassa användas. Fästmassan ska minst uppfylla C2-kraven i enlighet med EN Maximal plattstorlek 600 x 600 mm, maximal vikt 50 kg/m² (större eller tyngre plattor kräver ytterligare åtgärder). Tunnputs Applicera AQUAPANEL Indoor Fogspackel och tunnputs vit i ett minst 4 mm tjockt heltäckande skikt. Detta skikt måste förstärkas genom att bädda in AQUAPANEL Armeringsnät. För ytkvalitet med normal krav, applicera ytterligare ett skikt AQUAPANEL Indoor Fogspackel och tunnputs vit och jämna till ytan. När ytan är torr kan den målas. De flesta vanliga målnings system kan användas, t. ex. vattenbaserade emulsioner, polymerbaserade färger eller epoxibaserade färger. Följ färgleverantörens anvisning. För ytor med mycket höga ytkrav appliceras ytterligare ett lager AQUAPANEL Q4 Finish över den tunnputsade och armerade ytan. Rörelsefogar utförs med maximalt intervall 15 m. 6. Grundbehandling Innan plattsättning eller ytbehandling ska AQUAPANEL Cementskiva Indoor grundbehandlas med primer och tätskikt, där så krävs, följ leverantörens anvisningar. 8_ 9

10 AQUAPANEL Cementskiva Indoor Montage 7. Ytbehandling (forts.) Tunnputs, ytkvalitet med mycket höga krav * Använd ett 15 cm brett stålbrätte och applicera AQUAPANEL Q4 Finish över de synliga fogar som förslutits med AQUAPANEL Indoor Foglim. Bädda in glasfiberremsor ** så att de överlappar fogarna. Applicera ett tunt skikt AQUAPANEL Q4 Finish för att täcka fogremsorna. Avlägsna eventuellt överskott. Spackla över alla skruvhuvuden med AQUAPANEL Q4 Finish. Handslipa vid behov bort ojämnheter när spackelmassan torkat. *För konstruktioner som ej kräver tätskikt. ** Typ målarremsa. Applicera AQUAPANEL Q4 Finish i ett minst 20 cm brett skikt (5 cm utanför det första skiktet). Täck alla skruvhuvuden och slipa ned eventuella ojämnheter. Applicera AQUAPANEL Q4 Finish över hela ytan med ett 20 cm brett stålbrätte. Se till att skiktet fyller alla ojämnheter i skarvarna och jämna till ytan. Slipa vid behov med sandpapper. För att uppnå bästa ytkvalitet appliceras ytterligare ett skikt AQUAPANEL Q4 Finish. Låt torka i cirka 24 timmar och slipa ytan med sandpapper (120 fraktion eller finare). Använd en excenterslip för att jämna ytan. Målning Beroende på användning och krav kan ytan målas med vattenbaserad emulsionsfärg, silikatfärg eller latexfärg. Obs! Ej lämpligt för ytor som utsätts för vattenstänk!

11 AQUAPANEL Cementskiva Indoor Ytbehandling Finish och ytkvalitet AQUAPANEL Cementskiva Indoor kan ytbehandlas på en mängd olika sätt, men den slutliga kvaliteten på finishen beror på valt tillvägagångssätt och hantverkarens yrkesskicklighet. Efter fogbehandling av AQUAPANEL Cementskiva Indoor kan fyra olika ytkvaliteter uppnås: Ytkvalitet Inga krav Normala krav Höga krav Mycket höga krav Estetiska krav Inga Synliga spår och märken efter stålbrätte. Användningsområde Tillvägagångssätt Endast lämplig för funktionella konstruktioner som stödväggar, brandskydd och ljudisolering. För färg med grov eller medelgrov struktur. Alternativ 1: Fogbehandling med AQUAPANEL Indoor Foglim. Skrapa bort överflödigt material (nästa dag).skruvhuvuden spacklas över med AQUAPANEL Indoor Fogspackel och tunnputs vit. Alternativ 2: Fogbehandling med AQUAPANEL Indoor Fogspackel och tunnputs vit och AQUAPANEL Fogremsa (10 cm). Skruvhuvuden spacklas över med AQUAPANEL Indoor Fogspackel och tunn spackling vit. För väggbeklädnader och färg/ toppskikt med matt yta och grov eller medelgrov struktur (partikelstorlek över 1 mm). Från låga eller inga krav på ytskikt: Spackla hela ytan med AQUAPANEL Indoor Fogspackel och tunnputs vit med inbäddad AQUAPANEL Armerings nät. Applicera ytterligare ett tunt skikt AQUAPANEL Indoor Fogspackel och tunnputs vit för att täcka armeringsnätet. Korrigera fel och slipa bort märken efter stålbrätte. Obs! AQUAPANEL Cementskiva Indoor måste grundbehandlas innan plattsättning eller ytbehandling Spår och märken kan synas vid direkt belysning. Skuggor kan synas i släpljus. För väggbeklädnader och färg/ toppskikt med fin struktur (partikelstorlek under 1 mm). Från normala till högre krav på ytskikt: Applicera ytterligare ett tunt skikt AQUAPANEL Indoor Fogspackel och tunnputs vit. Slipa ytan med finkornigt sandpapper (120 fraktion eller finare). Minimala spår och märken. I stort sett inga skuggor i släpljus. För släta eller blanka väggbeklädnader (t.ex. metalleller vinylbaserade tapeter), lasyr, färg/toppskikt med halvblank yta samt marmorering och liknande dekormåleri. Från höga till mycket höga krav på ytskikt: Applicera ett skikt AQUAPANEL Q4 Finish över hela ytan. Slipa ytan med finkornigt sandpapper (120 fraktion eller finare). 10_ 11

12 Ljud, brand och vägghöjder Utdrag ur Knauf Manual Aquapanel Indoor/Classic Board System Multiregel s450 Snitt Väggnr Beteckning Max 1) vägghöjd (mm) Väggtjocklek (mm) Brandklass (min) R w+c (db) (db) R w Index M10QA E MR /70 Q/A M EI M11QA E MR /95 Q/A M EI M16QA E MR /70 Q/AA M EI M17QA E MR /95 Q/AA M EI M30QA E MR /70 Q/A M EI30 2) M31QA E MR /95 Q/A M EI30 2) M36QA E MR /70 Q/AA M EI30/EI60 2) M37QA E MR /95 Q/AA M EI30/EI60 2) M42QA E MR /70 QQ/AA M EI M43QA E MR /95 QQ/AA M EI M54QA E MR /70 QQ/AA M EI30/EI60 2) M55QA E MR /95 QQ/AA M EI30/EI60 2) M65QA E MR /70 QQ/AA M EI30/EI60 2) M66QA E MR /95 QQ/AA M EI30/EI60 2) M79QA D MR /70 QQ/AA M min 205 EI30/EI60 2) M80QA D MR /95 QQ/AA M min 255 EI30/EI60 2) M81QA D MR /70 QQQ/AAA M min 230 EI60/EI90 2) Förutsättningar: 1) Väggarnas maxhöjder är beräknade utifrån vårt utböjningskrav på L/300 på väggens halva höjd vid en transversal last på 0.5 KN/m1. Antagandet att hela konstruktionen samverkar gäller. Vissa antaganden har gjorts. 2) För att uppnå angiven brandklass skall konstruktionen utföras med isolering typ A1, densitet min 26 kg/m² och smältpunkt >1000 C För kaklade konstruktioner rekommenderar Knauf Danogips minst 70 mm regelstomme alternativt 45 mm förstärkningsregelstomme.

13 Aquapanel Indoor System Multiregel s450 Snitt Väggnr Beteckning Max 1) vägghöjd (mm) Väggtjocklek (mm) Brandklass (min) R w+c (db) (db) R w Index M01Q E MR /45 -/QQ M0 5) M02Q E MR /70 -/QQ M M10Q E MR /70 Q/Q M EI M11Q E MR /95 Q/Q M EI M21Q E MR /45 -/QQ M45 5) EI30 2) M22Q E MR /70 -/QQ M EI30 2) M23Q E MR /95 -/QQ M EI30 2) M26Q E MR /70 -/25FbQ M EI M42Q E MR /70 QQ/QQ M EI M43Q E MR /95 QQ/QQ M EI M54Q E MR /70 QQ/QQ M EI90/EI120 2) M55Q E MR /95 QQ/QQ M EI90/EI120 2) M66Q E MR /95 QQ/QQ M EI90/EI120 2) M79Q D MR /70 QQ/QQ M min 205 EI90/EI120 2) M80Q D MR /95 QQ/QQ M min 255 EI90/EI120 2) M81Q D MR /70 QQQ/QQQ M min 230 EI Förutsättningar: 1) Väggarnas maxhöjder är beräknade utifrån vårt utböjningskrav på L/300 på väggens halva höjd vid en transversal last på 0.5 KN/m1. Antagandet att hela konstruktionen samverkar gäller. Vissa antaganden har gjorts. 2) För att uppnå angiven brandklass skall konstruktionen utföras med isolering typ A1, densitet min 26 kg/m² och smältpunkt >1000 C För kaklade konstruktioner rekommenderar Knauf Danogips minst 70 mm regelstomme alternativt 45 mm förstärkningsregelstomme. 12_ 13

14

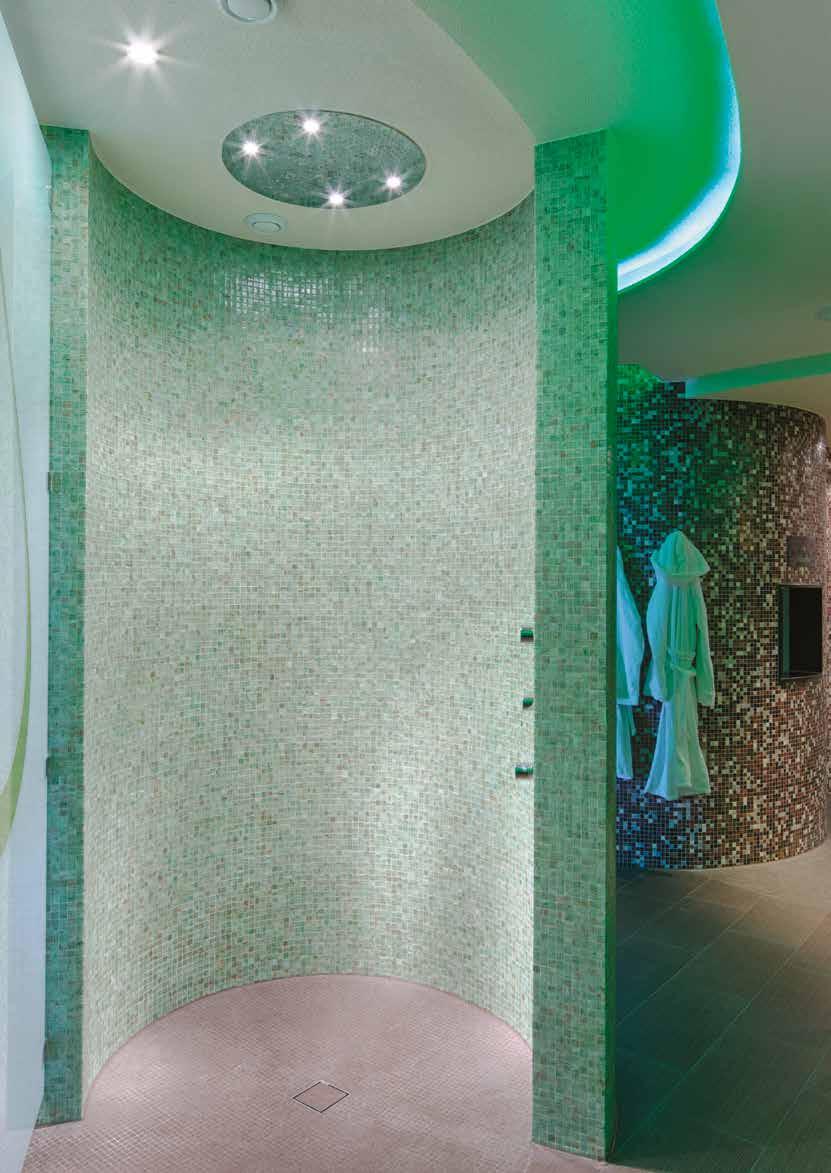

15 AQUAPANEL Cementskiva Indoor Böjda väggar AQUAPANEL Cementskiva Indoor kan enkelt böjas för att skapa böjda väggar eller valv. Använd Knaufs uppklippta skenor SK40/50 eller böjbara skenor UEF 70/50 eller 95/50. Montera skenan med önskad radie och fäst regeln i skenan. Böj skivan innan montering. De fina sprickor som uppstår påverkar inte skivans egenskaper. Maximalt regelavstånd 300 mm. Konkav form, konvex form Radie 1,0 meter d radie 1000 mm radie framsida d radie framsida 900 mm 1200 mm Skivtjocklek d mm Böj-radie r för AQUAPANEL Cementskiva Indoor Bredd 900 mm, 1200 mm mm 900 mm 1200 mm 12, Böj-utförande L Vinkel α 90 Alla vinklar upp till α 180 Detaljer Knauf SK-skena Knauf MR- eller FR-regel AQUAPANEL Cementskiva Indoor Observera: Skivan böjs i torrt tillstånd innan montering. Mindre sprickor uppstår i ytan vid böjning. Dessa påverkar dock inte skivans egenskaper. BSK, böjbar skena AQUAPANEL Cementskiva Indoor Utvändig radie r av böjd vägg Infästning Knauf SK-skena AQUAPANEL Foglim AQUAPANEL Cementskiva Indoor 14_ 15

16 AQUAPANEL Cementskiva Indoor Inspektionsluckor AQUAPANEL Inspektionslucka kan monteras i väggar klädda med AQUAPANEL Cementskiva Indoor för besiktning av exempelvis rör. Inspektionsluckorna är enkla att montera och säkra att använda. AQUAPANEL Cementskiva Indoor i kombination med våra inspektionsluckor stänger ute vatten och är testade i enlighet med BBW av LGA Bayern. AQUAPANEL Inspektionslucka våtutrymmen Damm- och lufttät inspektionslucka som är lämplig både för tak och väggar i t.ex våtutrymmen med keramiska plattor. Finns för både ett eller två skivlager. Inspektionsluckan har fasade kanter. AQUAPANEL Inspektionslucka fuktiga utrymmen En inspektionslucka för utrymmen utan särskilda krav på sköljtäthet. Den finns även i en version med fasade kanter för enkel applicering av AQUAPANEL Q4 Finish, och är lämplig för både tak och väggar. Finns både för ett eller två skivlager. AQUAPANEL Cementskiva Indoor Skivlager (mm) Standardformat (B x H) Stomme Öppningsmått (=Dimension -35 mm) 12,5 2 x 12,5 200 x x x x x 600 Schematisk exempelskiss: Inspektionslucka våtutrymmen Installation AQUAPANEL Inspektionslucka våtutrymmen Installeras i byggskedet eller monteras i efterhand. Gör ett urtag som är 20 mm större än ramen. Bygg en ram med skenor och reglar som överensstämmer med inspektionsluckans format. Vid takinstallation ska fyra extra upphängningsfästen monteras i inspektionsluckans hörn. Positionera, rikta och skruva fast AQUAPANEL Inspektionslucka mot ramen. Sätt luckan på plats och kontrollera att den kan stängas ordentligt. Fäst därefter byggskivan i ramen med AQUAPANEL Maxiskruv SN eller SB. Observera: Lämplig skruvlängd beror på byggskivan. Fäst minst tre skruvar på varje sida av ramen, maximalt skruvavstånd 150 mm. Det får inte finnas några skivfogar i anslutning till inspektionsluckan. Lämna ett fritt utrymme på 50 mm vid inspektionsluckans övre tredjedel vid vägginstallation. Installation AQUAPANEL Inspektionslucka fuktiga utrymmen Gör ett urtag som är 12 mm större än inspektionsluckan (invändigt mått). Bygg en ram med skenor och reglar som överensstämmer med inspek tions luckans format. Avståndet mellan öppningen och ramen ska vara minst 30 mm och högst 100 mm (vid vägginstallation till ramen, vid takinstallation på minst två motsatta sidor). Vid byte av nedpendlade takprofiler krävs ytterligare upphängningsfästen. Positionera, rikta och skruva fast AQUAPANEL Inspektionslucka mot ramen. Om avståndet till installationer i vägg eller tak är mindre än 200 mm måste ytterramen byggas in i AQUAPANEL Cementskiva Indoor innan skivan monteras. Stomme (=Dimension +20 mm) Schematisk exempelskiss: Inspektionslucka fuktiga utrymmen Öppningsmått (=Dimension) (=Dimension +12 mm) Dimensioner AQUAPANEL Inspektionslucka AQUAPANEL Inspektionslucka våtutrymmen fuktiga utrymmen Luckmått 500 mm x 500 mm 500 mm x 500 mm Innermått 465 mm x 465 mm 500 mm x 500 mm Hålmått 520 mm x 520 mm 512 mm x 512 mm

17 16_ 17

18 AQUAPANEL Cementskiva Indoor Xxxxx

19 AQUAPANEL Cementskiva Indoor Materialåtgång och egenskaper Materialåtgång Enhet Per m 2 AQUAPANEL Cementskiva Indoor m² 1 AQUAPANEL Maxiskruv (SN, SB) styck 15, regelavstånd 450/600 mm AQUAPANEL Foglim ml 50 AQUAPANEL Fogremsa (10 cm) m 2, 1 AQUAPANEL Board Primer g AQUAPANEL Indoor Fogspackel och tunnputs vit kg; lager tjocklek 1 mm 0,7 mm (3,5 kg/mm) AQUAPANEL Armeringsnät m² 1,1 AQUAPANEL Q4 Finish kg; lager tjocklek 1 mm 1,7 mm (3,4 kg/2mm) Tekniska egenskaper Bredd (mm) (ej lagervara) Längd (mm) 1200 / 2400 / / 2000 / 2400 / 2500 / 2600 / 2800 / 3000 Tjocklek (mm) 12,5 Minsta böjningsradie för 900/1200 mm bredd 1 Vikt (kg/m²) Ca 11 Densitet (kg/m³) enligt EN Ca 750 Böjhållfasthet (MPa) enligt EN ph-värde 12 Brandteknisk materialklass enligt EN A1 obrännbart material 18_ 19

20 Knauf Danogips GmbH Åhus Telefon vxl: Telefon order: Telefon teknisk support: KNAUF DANOGIPS GMBH RESERVERAR SIG FÖR ÄNDRINGAR OCH EVENTUELLA FELTRYCK
