Cruz 160 LED. Downlight med ett brett användningsområde

Transkript

1 Cruz 160 LED Downlight med ett brett användningsområde

2 Cruz 160 LED Uppfyller alla förväntningar Sortiment Två varianter, en downlight med en färgtemperatur på 3000 K som ger lumen med 94 % effektivt ljus vid 37W och 51 lm/w. Alternativt 4000 K och 34W med 55 lm/w. Ljuskälla Vitt ljus genereras av flera blå lysdioder, med en lins i gul fosfor som ger en stabil och kontinuerlig färgåtergivning. Ljus Armaturen ger ett mjukt och behagligt ljus (bländtal UGR <19). Kan ersätta vanliga downlightarmaturer på 2x26W. Teknik Tekniken med aktiv kylning har använts för att ta hand om den värme som genereras av den höga effekten i lysdiodmodulen. Det unika, patenterade vibrationsmembranet cirkulerar luften, vilket ger nästan helt tyst drift. Nu finns det ett fungerande alternativ till downlight med kompaktlysrör för många inomhusområden, alltifrån konferensrum, kontor, korridorer, skolor och banker till butiker och sjukhus. Armaturen består av högeffektiva och energisnåla LED med lång livslängd, kombinerat med det unika systemet för aktiv kylning. Detta utgör grunden för den nya utvecklingen från Thorn. 2

3 Styrning Armaturen kan användas för DALI ljusreglering. Ger direkt hundraprocent ljus vid start. Beräknad livslängd på timmar med 30 % ljusnedgång. Montering Cruz 160 LED levereras komplett och är lätt att montera tack vare Thorns patenterade sec-lock-system. Tillbehör Täckring vit, krom eller grå. Frostad glasring, IP 54 glas. För nödbelysning, se Thorn Voyager LED. Användning Fördelarna med LED användning är längre livslängd och energibesparing. Tillsammans med Thorns tekniska kunnande är Cruz 160 LED är ett kraftfullt alternativ för många inomhusområden. Aktiv kylning Till skillnad från glödlampor och urladdningslampor, som förlorar det mesta av sin värmeenergi genom strålning överför LED sin värmeenergi direkt till luften. Passiva kylflänsar har visat sig vara effektiva när det gäller att leda bort värme som genereras i armaturer, men de kan inte hantera högeffekts LED för inomhusbelysning. Eftersom aspekter som pålitlighet och akustik begränsar användandet av traditionella aktiva kylalternativ, som till exempel fläktar, behövs en ny utgångspunkt. Cruz LED använder en alternativ aktiv kylningsteknik ett syntetiskt luftflöde för att förbättra värmeöverföringen. Ett enormt snabbt oscilleringsmembran tvingar luftpulser över värmeflänsen, vilket kyler styrmodulens kylflänsar. Den påtvingade turbulensen i luftflödet förbättrar värmeavledningen. Fördelarna med det kombinerade luftflödet är uppenbara: Mindre effekt till skillnad från fläktar behöver endast en liten del av kylluften flyttas på artificiellt sätt Mycket låg bullernivå den effektivare värmeöverföringen ger lägre volymflödesnivåer, vilket betyder mindre luft och följaktligen mindre hörbart buller. Större pålitlighet eftersom det inte finns några roterande delar garanteras en längre livslängd. 3

4 Performance, Efficiency, Comfort (Prestanda, Effektivitet och Komfort): PEC för bättre belysning Cruz LED visar styrkan i Thorns PEC-program Programmet grundar sig på att Performance, Efficiency och Comfort avgör hur effektiv belysningen är, dess påverkan på människor och inverkan på omgivningen. Cruz LED ger rätt belysning på rätt plats i rätt tid. Performance: För bästa visuella effektivitet Exakt optisk kontroll ger ett mjukt och behagligt ljus av hög kvalitet och därför är ljuset mindre tröttande. Teknik med högeffektslysdioder garanterar god ljuskomfort Efficiency: Tar vara på energin på bästa sätt, minskar CO 2 -utsläppen och avfallet samt ger belysning som är enkel att installera, använda och underhålla God effektivitet i kombination med höga LOR-värden hjälper till att minska energibehovet genom effektiv omvandling av el till användbart ljus Komponenter med lång livslängd som kräver litet eller inget underhåll, vilket minskar driftskostnaderna En kompakt armaturstorlek resulterar i att mindre material används under tillverkningen, vilket ger en miljövänligare och resursbesparande lösning Användning av LED innebär att effektbehovet reduceras och energi sparas. Comfort: Stimulerar och gör människor trygga. Armaturens lilla format och diskreta utseende gör att den smälter in i omgivningen på ett snyggt och elegant sätt Systemet med aktiv kylning gör att ljudet från armaturen är minimalt. Mjukt ljus som ger belysta områden en lugn och välkomnande miljö 4

5 5

6 Energieffektiv Energieffektivitet för Cruz 160 LED Jämfört med en standarddownlight för ljusreglering 2 x 26W TC-DEL (vid kontinuerlig drift) Cruz 160 LED Downlight 2X26W Systemeffekt per armatur 0,034 kw 0,054 kw Driftstimmar per år 3120 h 3120 h Total energianvändning per år 106,08 KWh 168,48 KWh Besparing Energibesparing per år 62,4 KWh 37,4% Årlig besparing för minskad luftkonditionering* 20,8 KWh 12,4% Total energibesparing per år 83,2 KWh 49,4% Total CO 2 besparing** 34,9 Kg 49,4% Antal ljuskällor per h 1 8 Innehåller tungmetaller nej ja **CO 2 besparingar för en genomsnittlig energimix som ger 420 g CO 2 utsläpp per kwh. Installation Övrig information om användningen * Lysdiodernas låga värmeavgivning hjälper till att minska belastningen på luftkonditioneringen, vilket i sin tur reducerar klimatanläggningens storlek. Allmänt sett brukar man säga att man sparar en watt i energianvändning för luftkonditioneringen för varje tre watt som man sparar genom mer effektivt ljus. Inga komponenter som innehåller kvicksilver vid återvinning (specialbehandling krävs). Ljuseffektivitet vid färgtemperatur 4000 K: 1880 lm/34 W > 55 lm/w Ytterligare besparingar är möjliga vid användning av DALI-kontrollfunktionerna (t.ex. frånvarodetektorer, ljusreglering, konstant ljusstyrning osv.) Ljusreglering ökar även den beräknade livslängden genom att lysdioderna är utsatta för mindre värmebelastning. Systemet med tyst aktiv kylning passar för den dubbla beräknade livslängden för LED drivenheten och matchar den förväntade ökade livslängden genom enkel ljusreglering. Belysningsstyrning Cruz LED kan reglera belysningen genom att använda DALIkompatibel styrenhet. Det ger ytterligare energibesparingar och en behagligare arbetsmiljö, vilket är precis lika viktigt. Sådana besparingar kan uppnås på olika sätt, till exempel genom: närvarodetektering, dagsljusstyrning och sceninställningar. Ofta används en kombination. För att göra det lättare erbjuder Thorn olika möjligheter att ljusreglera (ner till ca 10%) belysningsanläggningen: 1. SwitchDim-med en återfädrande tryckbrytare kan ljuset regleras 2. SensaDigital inkluderar dagsljus- och närvarostyrning av enskilda armaturgrupper. Fjärrkontroll finns som tillval. OBS! SensaDigital kan just nu bara styra DSI, variant för DALI kommer i slutet av året. 3. SensaModular är ett modulsortiment utformat för användning i enstaka rum. Det tillåter en konfiguration med upp till tre armaturgrupper i ett rum för närvaro- och dagsljusstyrning, sceninställningar och fjärrkontroll. 4. SensaAdvanced är ett belysningsstyrsystem för större lokaler och lokaler som kräver större komfortnivåer med dagsljus- och närvarostyrning, inbyggd styrning av persienner och skärmar, sceninställningar och mycket mera Startposition (före montering) 2. Slutposition (efter montering) 3. För in armaturen i hålet drivenheten först 4. Låsarmen (SEC-låset) hamnar nu automatiskt på rätt plats, så att armaturen sitter stadigt i taket. (Passar till tak med tjocklek mm). Använd det röda T-tillbehöret (medföljer vid leverans) för tunna tak, tjocklek 1-10 mm Reflektorns och täckringens bajonettfattning med vridlås underlättar underhållet. 6

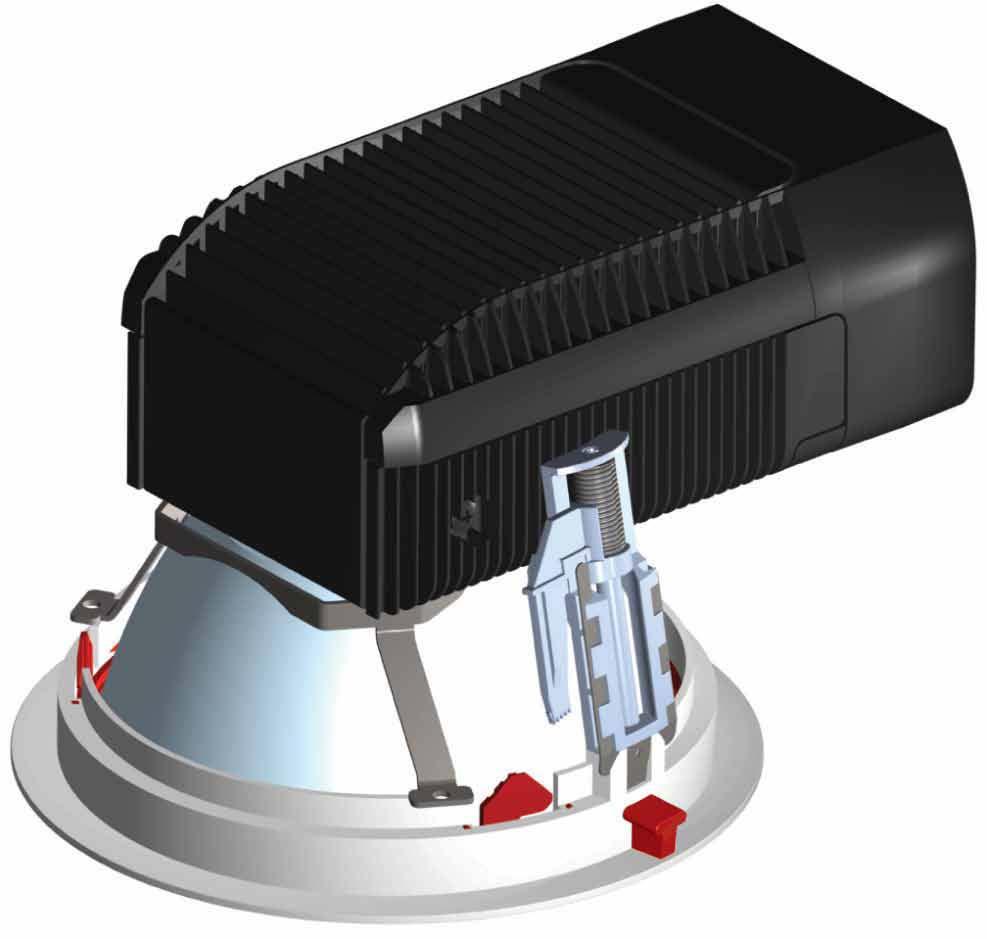

7 Produktegenskaper CRUZ 160 LED 34W L840 HFX Beställningsuppgifter (Levereras komplett med LED) Utförande Vikt (kg) E-nummer Ring i frostat glas cd/klm ULOR: 0 % DLOR: 94 % LOR: 94 % LED ljusflöde: 2000 lm Effektivitet: 3000K: 51 lm/w 4000K: 55 lm/w Färgåtergivning: 80 Beräknad livslängd: h, vid 30 % ljusflödesnedgång Ljuskällor 34W LED (4000 K) 37W LED (3000 K) Cruz 160 LED Cruz 160 LED 34W L840 HFX 1, Cruz 160 LED 37W L830 HFX 1, Tillbehör Utförande Vikt (kg) E-nummer CRUZ 160 BEZEL WHI 0, CRUZ 160 BEZEL CHR 0, CRUZ 160 BEZEL GRY 0, CRUZ 160 GLASS RING FR * 0, CRUZ 160 GLASS IP54 CL ** 0, CRUZ 160G WEIGHT DISTRIBUTION RING 0, * inklusive täckring WHI - vit, CHR - krom, GRY - grå, FR - frostad, CL - klar, BEZEL - täckring, WEIGHT DISTRIBUTION RING - tryckfördelningsring GLASS - glas **OBS! Vid användning av IP 54 glas måste en täckring användas Vit täckring Material/ytbehandling Stomme: pressjuten aluminium Reflektorer: blankt anodiserat aluminium med hög renhetsgrad Installation/montering Verktygsfri montering med det patenterade sec-lock-systemet. För håltagning Ø 160 mm. Passar till tak med tjocklek 1-35 mm. Armaturen är försedd med överkoppling 35 Avstånd från enheten 224 > Ø178 > Grå täckring Standards Design och tillverkning enligt EN Klass I IP Ø157 Ø160 Kromad täckring Andra produkter i vårt downlight-sortiment Base LED Cruz Stylish, versatile downlight range with excellent lighting technique and simple, high-speed installation 7
