VVB och anslutningssats
|
|
- Malin Falk
- för 8 år sedan
- Visningar:
Transkript
1 VVB och anslutningssats Art. nr. RTV-VE &UTW-KDWXD RTV-VE Installationsinstruktion UTW-KDWXD avsedd för den professionella teknikern Denna skall förvaras på en säker plats för framtida bruk Denna manual berör huvudsakligen installationen och kopplingen av fördelningsventilen och givaren för hetvatten. Vi hävisar vänligen till de tekniska manualerna för värmepumpen och varmvattenberedaren, som beskriver hur man installerar och FGN Nordic AB Box 12, Ögärdsvägen 17 SE PARTILLE Tel: Fax: e-post: Rätt till ändringar utan föreg. meddelande. Icke kontraktbundet dokument.

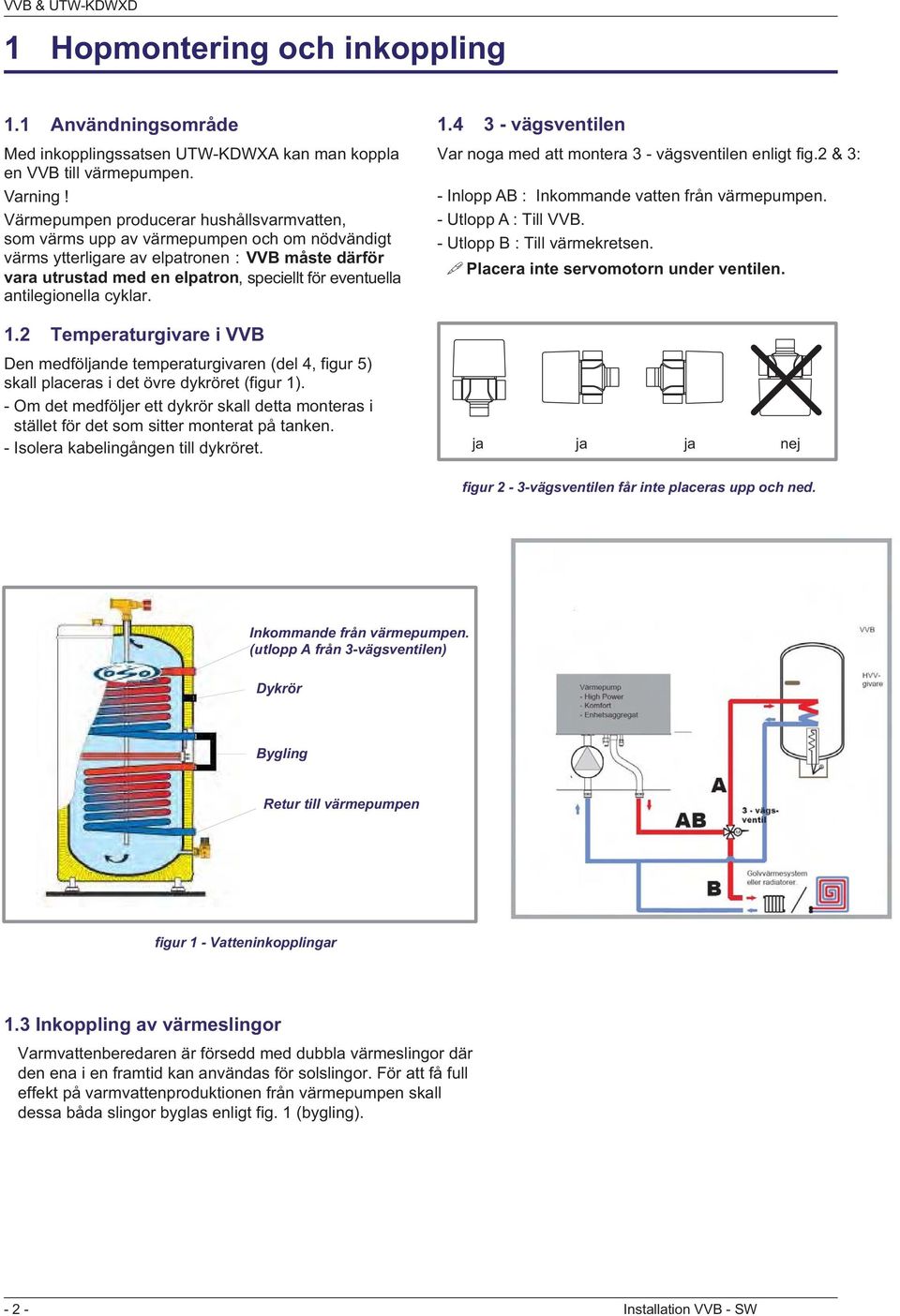

2 VVB & UTW-KDWXD 1 Hopmontering och inkoppling 1.1 Användningsområde Med inkopplingssatsen UTW-KDWXA kan man koppla en VVB till värmepumpen. Varning! Värmepumpen producerar hushållsvarmvatten, som värms upp av värmepumpen och om nödvändigt värms ytterligare av elpatronen : VVB måste därför vara utrustad med en elpatron, speciellt för eventuella antilegionella cyklar. 1.2 Temperaturgivare i VVB Den medföljande temperaturgivaren (del 4, figur 5) skall placeras i det övre dykröret (figur 1). - Om det medföljer ett dykrör skall detta monteras i stället för det som sitter monterat på tanken. - Isolera kabelingången till dykröret vägsventilen Var noga med att montera 3 - vägsventilen enligt fig.2 & 3: - Inlopp AB : Inkommande vatten från värmepumpen. - Utlopp A : Till VVB. - Utlopp B : Till värmekretsen. Placera inte servomotorn under ventilen. ja ja ja nej figur 2-3-vägsventilen får inte placeras upp och ned. Inkommande från värmepumpen. (utlopp A från 3-vägsventilen) Dykrör Bygling Retur till värmepumpen figur 1 - Vatteninkopplingar 1.3 Inkoppling av värmeslingor Varmvattenberedaren är försedd med dubbla värmeslingor där den ena i en framtid kan användas för solslingor. För att få full effekt på varmvattenproduktionen från värmepumpen skall dessa båda slingor byglas enligt fig. 1 (bygling) Installation VVB - SW

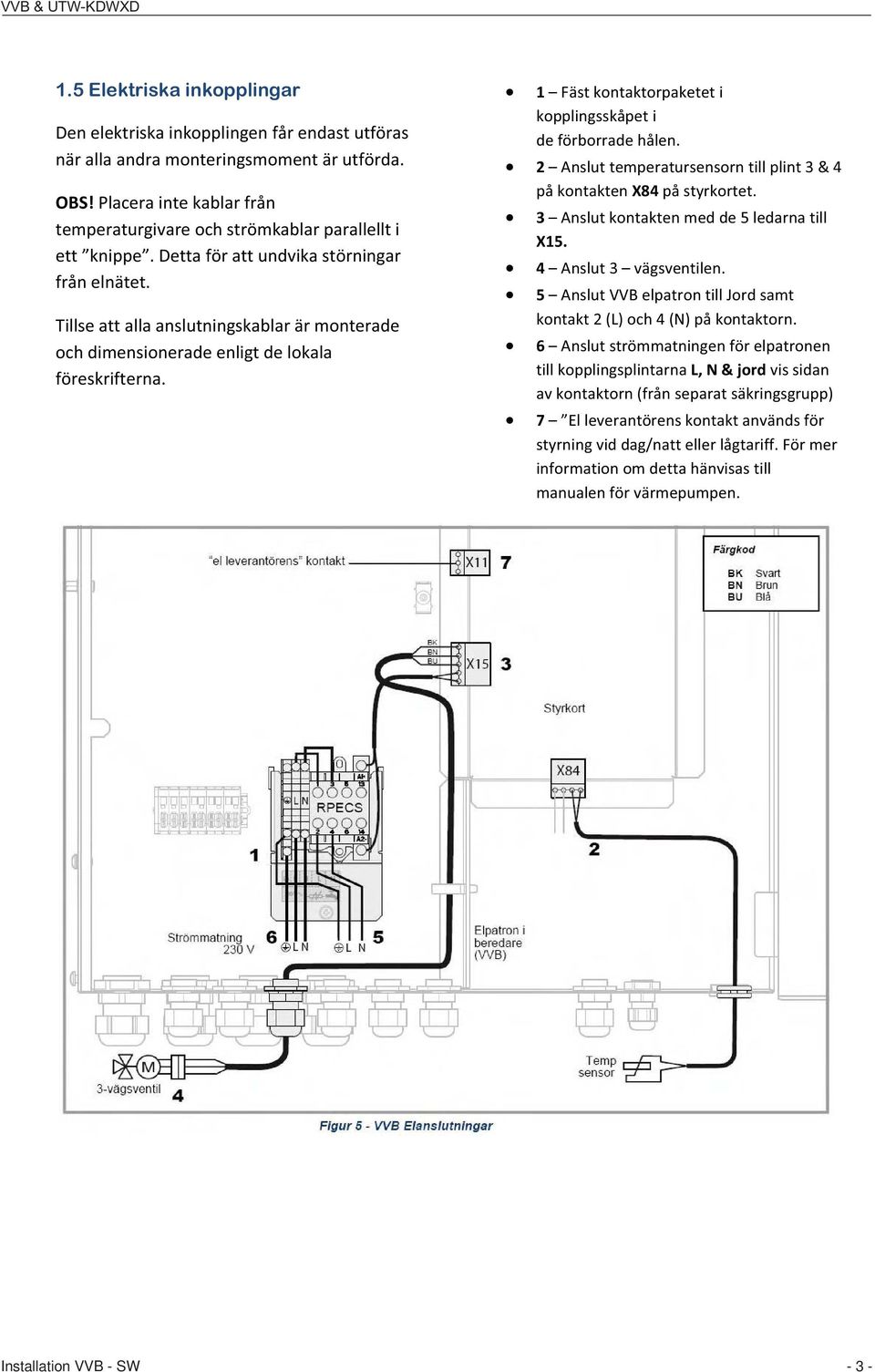

3 VVB & UTW-KDWXD 1.5 Elektriska inkopplingar Denelektriskainkopplingenfårendastutföras närallaandramonteringsmomentärutförda. OBS!Placeraintekablarfrån temperaturgivareochströmkablarparallellti ett knippe.dettaförattundvikastörningar frånelnätet. Tillseattallaanslutningskablarärmonterade ochdimensioneradeenligtdelokala föreskrifterna. 1 Fästkontaktorpaketeti kopplingsskåpeti deförborradehålen. 2 Ansluttemperatursensorntillplint3&4 påkontaktenx84påstyrkortet. 3 Anslutkontaktenmedde5ledarnatill X15. 4 Anslut3 vägsventilen. 5 AnslutVVBelpatrontillJordsamt kontakt2(l)och4(n)påkontaktorn. 6 Anslutströmmatningenförelpatronen tillkopplingsplintarnal,n&jordvissidan avkontaktorn(frånseparatsäkringsgrupp) 7 Elleverantörenskontaktanvändsför styrningviddag/nattellerlågtariff.förmer informationomdettahänvisastill manualenförvärmepumpen. Installation VVB - SW - 3 -

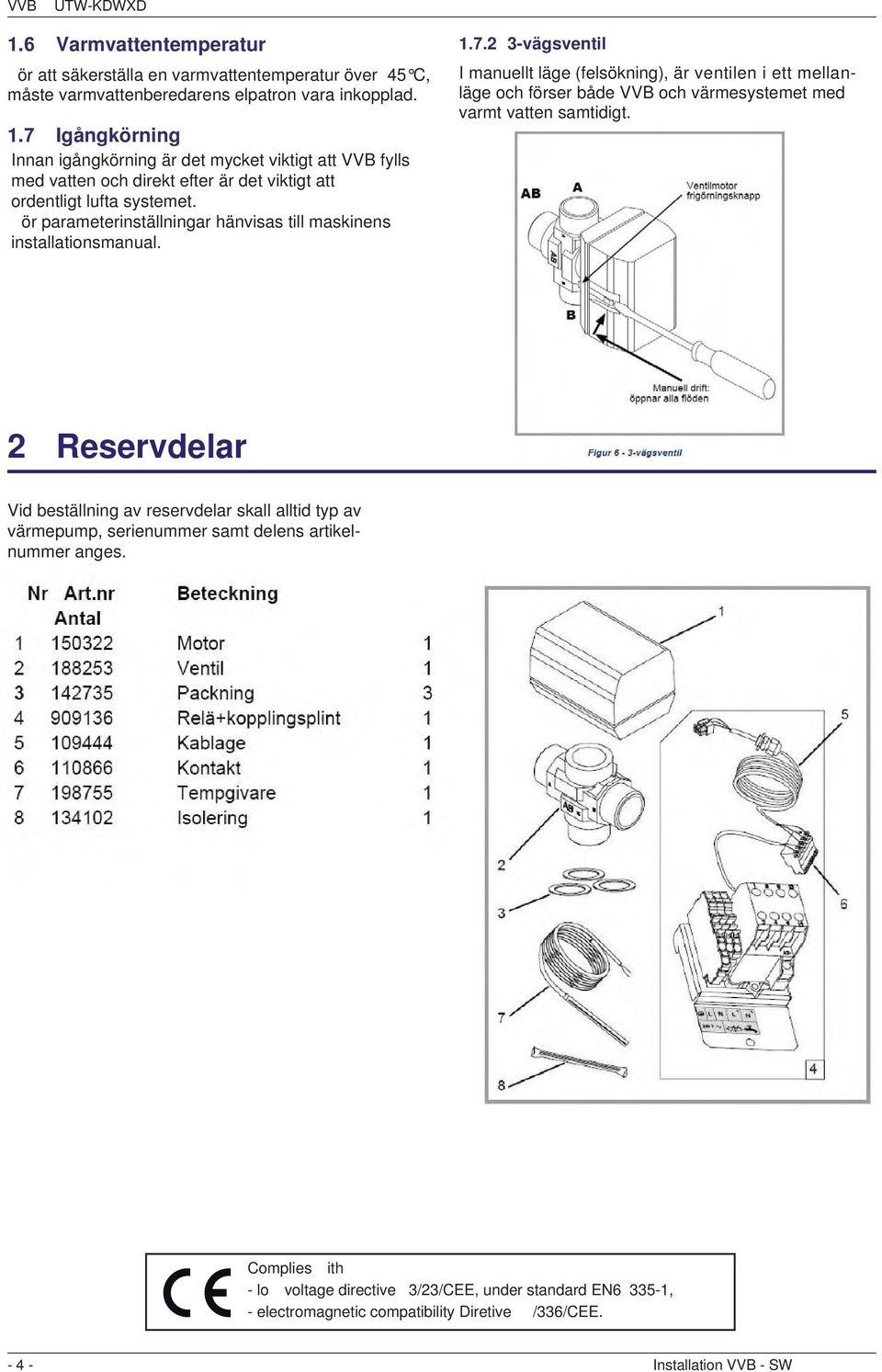

4 VVB UTW-KDWXD 1.6 Varmvattentemperatur ör att säkerställa en varmvattentemperatur över 45 C, måste varmvattenberedarens elpatron vara inkopplad. 1.7 Igångkörning Innan igångkörning är det mycket viktigt att VVB fylls med vatten och direkt efter är det viktigt att ordentligt lufta systemet. ör parameterinställningar hänvisas till maskinens installationsmanual vägsventil I manuellt läge (felsökning), är ventilen i ett mellanläge och förser både VVB och värmesystemet med varmt vatten samtidigt. figur 4-3-vägsventil 2 Reservdelar Vid beställning av reservdelar skall alltid typ av värmepump, serienummer samt delens artikelnummer anges. Nr Art.nr Beteckning....Typ...Antal Kontakt... R Packning... 26x vägsventil....mut Tempgivare Kontakt...U Kontakt...h Isolering (används e... )..,2 m för regulator RVS41. 13/127 för regulator RVS41. 13/327 Complies ith - lo voltage directive 3/23/CEE, under standard EN , - electromagnetic compatibility Diretive /336/CEE Installation VVB - SW
5 Solarex RTV - VE OSO Solarex RTV-VE - utnyttjar solvärmen/pellets Inbyggda dubbla spiralväxlare Funktion och konstruktion Beredaren nns i volymen 200 och 300 liter, och är avsedd att ställas på golv. 3 st. justerbara fötter medföljer. Vattenanslutning på ovansidan. Blandningsventil och säkerhetsventil medföljer. Blandningsventilen fungerar också som avstängningsventil mot kallvattentillförseln. Tömning av beredaren sker med avtappningsplugg på säkerhetsventilen, som är placerad nedanför elskåpet. Solarex RTV-VE har dubbla inbyggda rostfria spiral-värmeväxlare som används för cirkulation från t.ex. solpanel i den ena slingan och pellets-panna i den andra. Elpatronen går in och toppar värme när det behövs. Fast elmontage krävs. Utrustad med drifts- och maxitermostat. Vid leverans är driftstermostaten inställd på 75 C, men kan lätt justeras till annan temperatur med skruvmejsel. Temperaturbegränsaren utlöser vid 98 C. Användningsområde För elektrisk uppvärming av tappvatten. Tryck Max arbetstryck 10 bar(e) Temperatur Max arbetstemp. +85 C Beräkningstemp C. Programtext - PJE Tappvattenvärmare Varmvattenberedare OSO RTV-VE, volym... liter, med tryckkärl av rostfritt stål och CFC-fri polyuretanisolering. Inkl. blandningsoch säkerhetsventil. Inbyggda dubbla rostfria spiralvärmeväxlare. Matarspänning 230V 1-fas.Toppanslutning. Produkt fakta Passar för Monteras Trycktank Värmeväxlare Isolering Elpatron Termostat Ventiler-ansl. Montageanv. Miljövänlig Garanti Uppvärmning med solvärme/pelletspanna/el. Användbar för golvvärme och även lågtemperaturs radiatorer. Stående på golv, justerbara ben med plastfot. Rostfritt SMS-stål, max 10 bar, motstår upptill 250 mg Cl/l. 2 st rostfria rör-vvx med överföringskap. 9 kw, dt. 20 C. 200l= 2*0,47 m² slinga, 300l=1*0,71 + 1*0,47 m² slinga PUR-skum täckt av vit epoxybelagd stålplatta. RG 3 kw, 230 V 1-fas, anslutning 2 med o-rings tätning. TS C, temperaturbegränsare 98 C. UXT multi/blandningsv, Kv-Vv ø22 klämringkop. SV 9 bar säkerh.v. Överlopp 3/4 r. Avtappning 3/8 inv. gga. Medföljer. Bruksanvisning i plast sitter på beredaren. 0-utsläpp i produktion och drift. 100% återvinningsbar. Mot material- eller produktionsfel 10 år på trycktanken. Övrigt i enlighet med NL-92.
6 Solarex RTV-VE Tekniska data Kvalitetssäkring Samtliga storlekar uppfyller kraven i AFS , 8. Säkerhetsventil godkänd av NBI 06870/387. Elektrisk utrustning är i överensstämmelse med LV (lågspänningsdirektivet) och EMC (elektromagnetisk kompatibilitet). Detaljförteckning 1. Elkabel för anslutning Fast el-montage krävs 2. Blandningsventil usterbart temperaturområde C (termisk) 3. Elskåp med Elpatron 3 kw rostfritt stål UNS S31254 Termostat C Temperaturbegränsare 98 C 4. Spiral-värmeväxlare Rostfritt stål 5 Säkerhetsventil 9 bar Avtappningsventil på säkerhetsventil Mått (mm) RTV 200 VE RTV 300 VE A B C D Höjd inkl. ventil Diameter Anslutning till vvx-rör tur/ret RTV 200VE och 300VE är 3/4 inv. gga. från säkerhetsventil 3/4 inv. gga, från avtappningsplugg 3/8 inv. gga. Installation - VIKTIGT! et är mycket viktigt att beredaren fylls med vatten innan ström påkopplas, annars bortfaller garantin. Om beredaren blir monterad och inte används måste den genomspolas med vatten en gång/vecka. Elkopplingsschema, Typ RTV-VE För RTV-VE 200 och 300 liters varmvattenberedare. OBS Beredaren bör kopplas till en separat strömbrytare. El - tekniska data Elpatron RG 3 kw 230V 1-fas, ansl. 2 med o-ringstätning. Elpatron upptill 5kW kan eftermonteras Termostat Ställbar C. Temp.begr. 98 C. Elskåp Internt kopplat från fabrik. Sprutsäkert plastlock. ordad mantel. Elkabel 2,3 m sladd. r. 230V 1-fas Tekniska data Produkt RTV 200VE RTV 300VE RSK-nr E-nr. Volym 198 liter 287 liter Vikt 55 kg 70 kg Effekt 3 kw 3 kw Spänning 230 V 1-fas 230 V 1-fas Anslutning för kv/vv 22 mm 22 mm - 6 -
