OSO Optima EP2 installation guide and user manual installationsmanual och bruksanvisning this manual is delivered to the user

Transkript

1 OSO Optima EP installation guide and user manual installationsmanual och bruksanvisning EPM 03-0 EP 00 EP 300 authorized installer: tel.: date: authorized electrician: tel.: date: this manual is delivered to the user: date: aukt.rörinstallatör: tlf: datum: aukt. el-installatör: tlf: datum: användaren är informerad om denna anvisning, levererad: datum:

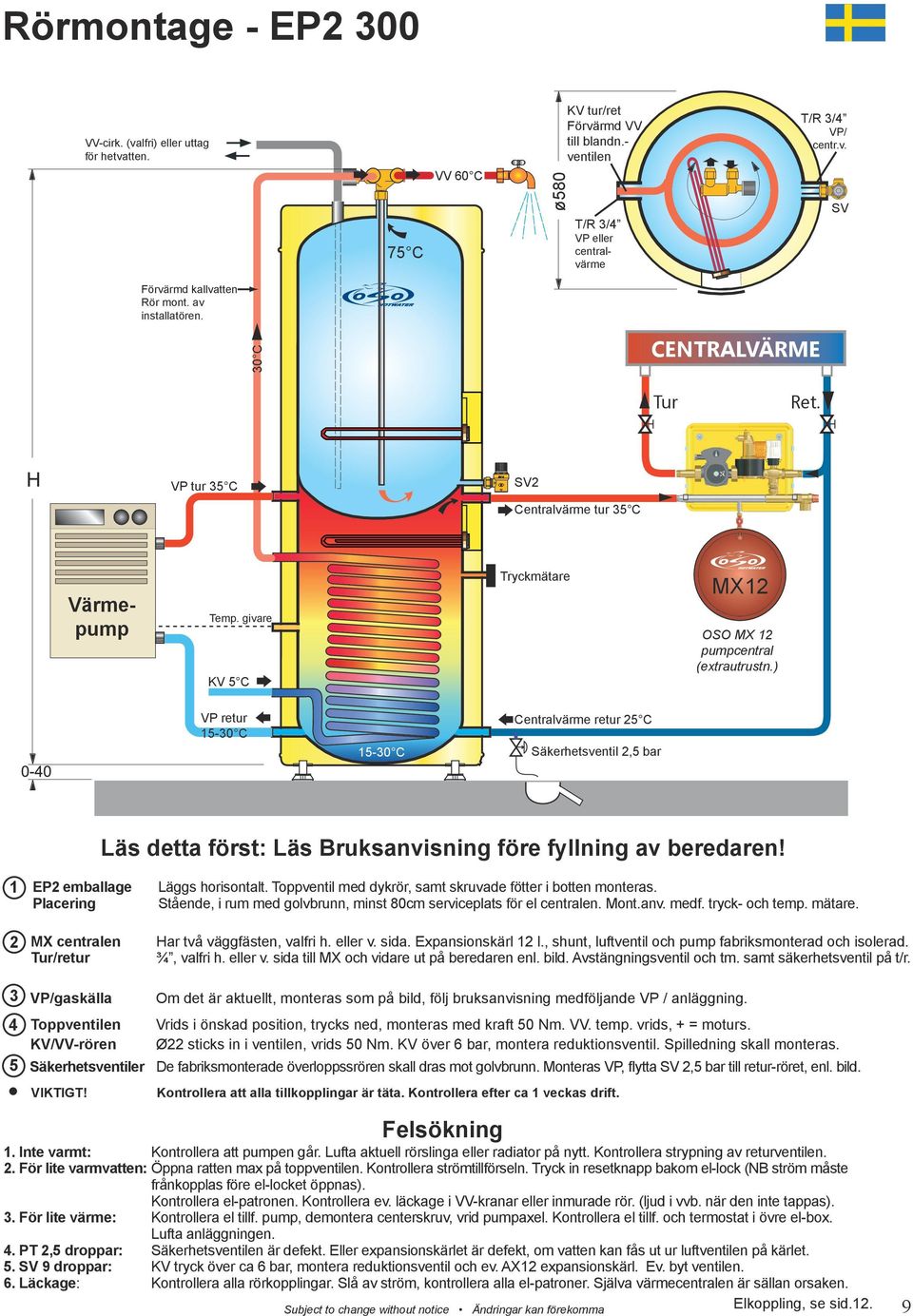

2 Rörmontage - EP 300 VV-cirk. (valfri) eller uttag för hetvatten. ø580 KV tur/ret Förvärmd VV till blandn.- ventilen T/R 3/ VP eller centralvärme T/R 3/ VP/ centr.v. SV Förvärmd kallvatten Rör mont. av installatören. Tur Ret. VP tur SV Centralvärme tur Tryckmätare MX OSO MX pumpcentral (extrautrustn.) VP retur 5-5- Centralvärme retur 5 C Säkerhetsventil,5 bar Läs detta först: Läs Bruksanvisning före fyllning av beredaren! EP emballage Placering MX centralen Tur/retur Läggs horisontalt. Toppventil med dykrör, samt skruvade fötter i botten monteras. Stående, i rum med golvbrunn, minst 80cm serviceplats för el centralen. Mont.anv. medf. tryck- och temp. mätare. Har två väggfästen, valfri h. eller v. sida. Expansionskärl l., shunt, luftventil och pump fabriksmonterad och isolerad. ¾, valfri h. eller v. sida till MX och vidare ut på beredaren enl. bild. Avstängningsventil och tm. samt säkerhetsventil på t/r. 3 5 VP/gaskälla Om det är aktuellt, monteras som på bild, följ bruksanvisning medföljande VP / anläggning. Toppventilen Vrids i önskad position, trycks ned, monteras med kraft 50 Nm. VV. temp. vrids, + = moturs. KV/VV-rören Ø sticks in i ventilen, vrids 50 Nm. KV över 6 bar, montera reduktionsventil. Spilledning skall monteras. Säkerhetsventiler De fabriksmonterade överloppssrören skall dras mot golvbrunn. Monteras VP, flytta SV,5 bar till retur-röret, enl. bild. VIKTIGT! Kontrollera att alla tillkopplingar är täta. Kontrollera efter ca veckas drift. Felsökning. Inte varmt: Kontrollera att pumpen går. Lufta aktuell rörslinga eller radiator på nytt. Kontrollera strypning av returventilen.. För lite varmvatten: Öppna ratten max på toppventilen. Kontrollera strömtillförseln. Tryck in resetknapp bakom el-lock (NB ström måste frånkopplas före el-locket öppnas). Kontrollera el-patronen. Kontrollera ev. läckage i VV-kranar eller inmurade rör. (ljud i vvb. när den inte tappas). 3. För lite värme: Kontrollera el tillf. pump, demontera centerskruv, vrid pumpaxel. Kontrollera el tillf. och termostat i övre el-box. Lufta anläggningen.. PT,5 droppar: Säkerhetsventilen är defekt. Eller expansionskärlet är defekt, om vatten kan fås ut ur luftventilen på kärlet. 5. SV 9 droppar: KV tryck över ca 6 bar, montera reduktionsventil och ev. AX expansionskärl. Ev. byt ventilen. 6. Läckage: Kontrollera alla rörkopplingar. Slå av ström, kontrollera alla el-patroner. Själva värmecentralen är sällan orsaken. Subject to change without notice Ändringar kan förekomma Elkoppling, se sid.. 89

3 Rörmontage - EP 00 Förvärmd kallvatten Rör monteras av installatören. Tur Ret. PT ventil OSO MX pumpcentral (extrautrustn.) Centralvärme Tur - Sensor Tryck & temp. mätare MX Centralvärme Retur - 5 C Solfångare Sensor 5- Läs detta först: Läs Bruksanvisning före fyllning av beredaren! EP emballage Placering MX centralen Tur/retur Läggs horisontalt. Toppventil med dykrör, samt skruvade fötter i botten monteras. Stående, i rum med golvbrunn, minst 80cm serviceplats för el centralen. Mont.anv. medf. Tryck- och temp. mätare. Har två väggfästen, valfri h. eller v. sida. Expansionskärl l., shunt, luftventil och pump fabriksmonterad och isolerad. ¾, valfri h. eller v. sida till MX och vidare ut på beredaren enl. bild. Avstängningsventil och tm. samt säkerhetsventil på t/r. 3 5 VP/gaskälla/sol Om det är aktuellt, monteras som på bild, följ bruksanvisning medföljande VP / gaskälla / solfångare. Toppventilen Vrids i önskad position, trycks ned, monteras med kraft 50 Nm. VV. temp. vrids, + = moturs. KV/VV-rören Ø sticks in i ventilen, vrids 50 Nm. KV över 6 bar, montera reduktionsventil. Spilledning skall monteras. Säkerhetsventiler De fabriksmonterade överloppssrören skall dras mot golvbrunn. Monteras VP, flytta SV,5 bar till retur-röret, enl. bild. VIKTIGT! Kontrollera att alla tillkopplingar är täta. Kontrollera efter ca veckas drift. Felsökning. Inte varmt: Kontrollera att pumpen går. Lufta aktuell rörslinga eller radiator på nytt. Kontrollera strypning av returventilen.. För lite varmvatten: Öppna ratten max på toppventilen. Kontrollera strömtillförseln. Tryck in resetknapp bakom el-lock (NB ström frånkopplas före el-locket öppnas). Kontrollera el-patronen. Kontrollera ev. läckage i VV-kranar eller inmurade rör. (ljud i vvb. när den inte tappas). 3. För lite värme: Kontrollera el tillf. pump, demontera centerskruv, vrid pumpaxel. Kontrollera el tillf. och termostat i övre el-box. Lufta anläggningen.. PT,5 droppar: Säkerhetsventilen är defekt. Eller expansionskärlet är defekt, om vatten kan fås ut ur luftventilen på kärlet. 5. SV 9 droppar: KV tryck över ca 6 bar, montera reduktionsventil och ev. AX expansionskärl. Ev. byt ventilen. 6. Läckage: Kontrollera alla rörkopplingar. Slå av ström, kontrollera alla el-patroner. Själva värmecentralen är sällan orsaken. 0 Subject to change without notice Ändringar kan förekomma Elkoppling, se sid..

4 Bruksanvisning temperaturinställning Viktig för garantin. Montage bruksanvisning MÅSTE följas. Nyuppfylld beredare MÅSTE genomspolas g/vecka 3. Salthaltigt vatten: Max 50 mg Cl/l. Fyll beredaren innan ström ansluts. Varmvattenberedare: Öppna KV och UX, luft via en VV-kran. Golvvärme: Fyll upp nedre magasin och slinga. Sörj för luftning. Termostatinställning. (slå av strömmen!) VV: Eftervärmer EL ca 75º, säkrar mot legionella mot VP. VV: Blandventil UX, vrid ratten till ca 55º (se nedan) Golvärme.: Huvudcentral EL ca. 70º. Om VP används separat termostat. VIKTIGT: Shuntventil inst. till max 55º på tur TM vid golvvärme. Tömning, slå först av all ström! VVB: Stäng KV, Öppna plugg på SV 9 bar (300 l.) eller öppna PT-ventilen (00 l.). Lufta genom att öppna en VV-kran. Golvv: Öppna SV,5. Rörslingor utblåses m/luft. Kontrollera årligen Första gången efter 3 mån.. Säkerhetsventilerna öppnas. Se till att vattnet rinner obehindrat. Stäng igen. 3. Anod: Stäng KV för ev. anod kontrolleras/förnyas.. Rörkopplingar och el-patron bakom el-box är täta. 5. El-kopplingar: Ström av. Kontrollera. Ev. gasdrift, koppla ur alla el-patroner. Teknisk snitt EP 00 3/ UX blandningsventil Teknisk snitt EP 300 Tur/retur-rör för varmvattenscirkulation är valfritt, se s. VP tur inv. gj. Förvärmd KV ur 3/ Ansl. för temp. givare / KV in 3/ VP retur inv. gj. 3/ UX blandningsventil 5- Övre el-central / RG 3kW 30V -fas -rörs SV 9 bar / Fabr. monterad Golvvärme tur inv. gjänga Nedre el-central / RG 9kW 30V 3-fas 3-rörs Tryckmätare - / Slinga ø mm 0,8 m² SV Prescor,5 bar Fabriksmonterad Golvvärme retur inv. gjänga Tur/retur-rör för varmvattenscirkulation är valfritt, se s. VP tur inv. gj. Förvärmd KV ur 3/ / VP retur inv. gj. KV in 3/ Solvärme retur 3/ inv. gj. / Solvärme tur 3/ inv. gj. Extra - inv. gj. Övre el-central / RG 3kW 30V -fas -rörs PT 5 Fabr. monterad Golvvärme tur inv. gjänga Nedre el-central / RG 9kW 30V 3-fas 3-rörs Tryck- og temp. mätare - / Golvvärme retur inv. gjänga Slinga ø mm 0,8 m² Slinga ø mm 0, m² SV Prescor,5 bar Fabr. monterad Observera!. SV/PT5 på övre mag. skall öppnas gång/år.. Max tillåtet vattentemperatur är 98º C. VP TUR FÖRV. KV UR KV IN VP RETUR SV 9 bar GOLVV. TUR SV,5 bar/ GOLVV. RETUR 3. MAX golvvärmetemperatur är 55-60º C. Temperaturinställning på ventilen Vattentemperaturen från beredaren till bostaden ställs med Front ratten A. TM NB: Starta med att vrida ratten A moturs (mot +) till stopp, följ diagrammet genom att vrida de varv som behövs för att ställa in önskad tappvattenstemperatur. Vv Kv 5 UX Blandningsventil ø mm rör, CU eller PEX med godkända kopplingar Mutter Klämring / R gänga - + A C Subject to change without notice Ändringar kan förekomma. El och rörinst. monteras av auktoriserad installatör. 5. Garantin gäller endast om originalprodukter används. 6. Om KV stängs, slå av strömmen! UX Varv medurs 0

5 EP el-montage (auktoriserad elektriker) Nedre el-central kopplas enligt bild Övre el-central kw 30V -fas Används inte kw 30V -fas Används inte 3 kw 00V -fas R S 3 Används som noll-ledare för 00V -fas Används som noll-ledare för 00V -fas 5/ R El inn Huvudtillf. 5/ R El inn Huvudtillf. TS RG / 9 kw elpatron kw 30V 3-fas RG / 9 kw elpatron kw 00V 3-fas + Standard fabrikskoppl. 5/ R Huvudtillf. El inn 5/ R Huvudtillf. El inn RG / 9 kw elpatron RG / 9 kw elpatron RG / 3 kw elpatron Valfri effekt-koppling, spänning och temperaturer. Nedre central: 9 kw, 30V 3-fas internt kopplat från fabrik.. Annan spänning: 00V 3-fas kopplas som bilden ovan visar (gäller nedre el-box) 3. Valfri effekt: 3, 6 eller 9 kw effekt kan uppnås i nedre el-box genom att flytta last, och patron enl. bild ovan.. Standard termostat: TS 60-90º ställs in efter önskemål (övre el-box). Rekommenderas min. 60º för att hindra legionella. 5. Lågtemp. termostat: TSL 30-60ºC, special för värmepump. 6. Huvudtillförsel: Kabeln dras in från sidan på värmecentralen (via hål i mantel), med vinkel-pg. 7. Övre el-central: 3kW, 00V -fas, -rörs element. Termostat 60-90º. Fabr.inställd på 75ºC. Kan just. upp till ca. 90ºC. 8. Cirkulationspump: 30V-fas. Montera nätkabeln i stöpselet som sitter på pumpen. Motorvem unödvändig. Viktigt: Fyll vatten innan strömmen kopplas på. 9. Rumstemp. styrning: 30V-fas till shuntventilens thermo-motor. Givare utomhus kan styra huvudcentralens effekt, se VP-drift. 0. Viktigt: Fyll vatten innan strömmen kopplas på. Alla tillkopplingar dras till, kraftigt. Kontrollera efter ca 3 månaders drift. Montageanvisning Medföljer, inkluderat dokumentation. Bruksanvisning i plast är påsatt beredaren. Miljövänlig Beredaren kan återvinnas till 00 %. Garanti Mot material eller produktionsfel 0 år på trycktanken och vvx. Tillbehör år. Tekniska data Produkt - Vol. - kw/fas x V + coil kap. - C Dia x H mm Anslutn. kv/vv - t/r Volym l. Kg M³ RSK-nr. EP 300-3kW x00v+9kw/3x30v + 0,8 m² LT ø 580 x 760 H ø mm - x ¾ 70/0 70 0, EP 00-3kW x00v+9kw/3x30v+0,8+0, m² LT C ø 580 x 050 H ø mm - x ¾ 70/0 95 0, Subject to change without notice Ändringar kan förekomma

6 Systemförslag EP 300 EP 300 och 00 har tillräckligt varmvatten för ett normalt badkar (50-00 l.). Om ett större badkar ska användas rekommenderas att seriekoppla EP med en Super S l. Elektrisk spetslast (3 / 6 kw -fas eller 9 kw 3-fas 30/00 V) är placerad vid toppen av nedre magasinet för att värma direkt på centralvärmeanläggningen och på så sätt supplera VP när den inte klarar av att ge tillräcklig värme. VP tur MX har cirkulationspump (tryckstyrd), shuntventil m/termostat, luftutskillare och säkerhetsventil. Allting placerad i en isolerad box.expansionskärl finns Dykrör levereras under. MX säkrar korrekt och stabil inte med tanken, men temperatur ut på värmeanläggningen eftermonteras av installatören vid behov. (t.ex. golvvärme). Den kan även levereras Rekommenderade med utekompanserad turtemperatur (TUS). komponenter: Övergångs-ansatsnippel 3/"-/" (plan i ändan och min 6 mm frihål) och /"-5 mm packningskoppling. 5 mm kopparrör sänks då till önskad MX djup och koppling dras åt. SV Centralvärme tur Tryckmätare När mycket varmvatten används kommer temperaturen i nedre magasinet att sjunka kraftigt. VP får då en låg returtemperatur som vill ge en hög effektfaktor (COP). VP retur 5-5- Slingan (rörvärmeväxlaren) överför ca. kw direkt vid tappning när DT = 5 grader och V = 0,3 l/s. Centralvärme retur 5 C EP 300 med värmepump och värmeanläggning för bostaden. 70 C Överhettningsvärmeväxlare Elektrisk backup 3 kw Tur Ret. Tryckmätare Kondensator Tryckmätare 80 C Fjärrvärme 60 C Elektrisk backup 3/6/9 kw 5 C Centralvärme - retur MX EP 300 EP 300 med värmepump med överhettningsväxlare (hetvattenskurs) EP 300 kopplad med fjärrvärme. Subject to change without notice Ändringar kan förekomma 3
