1 PRODUCT CATALOGUE Pharma If you ve got the contents we ve got the package

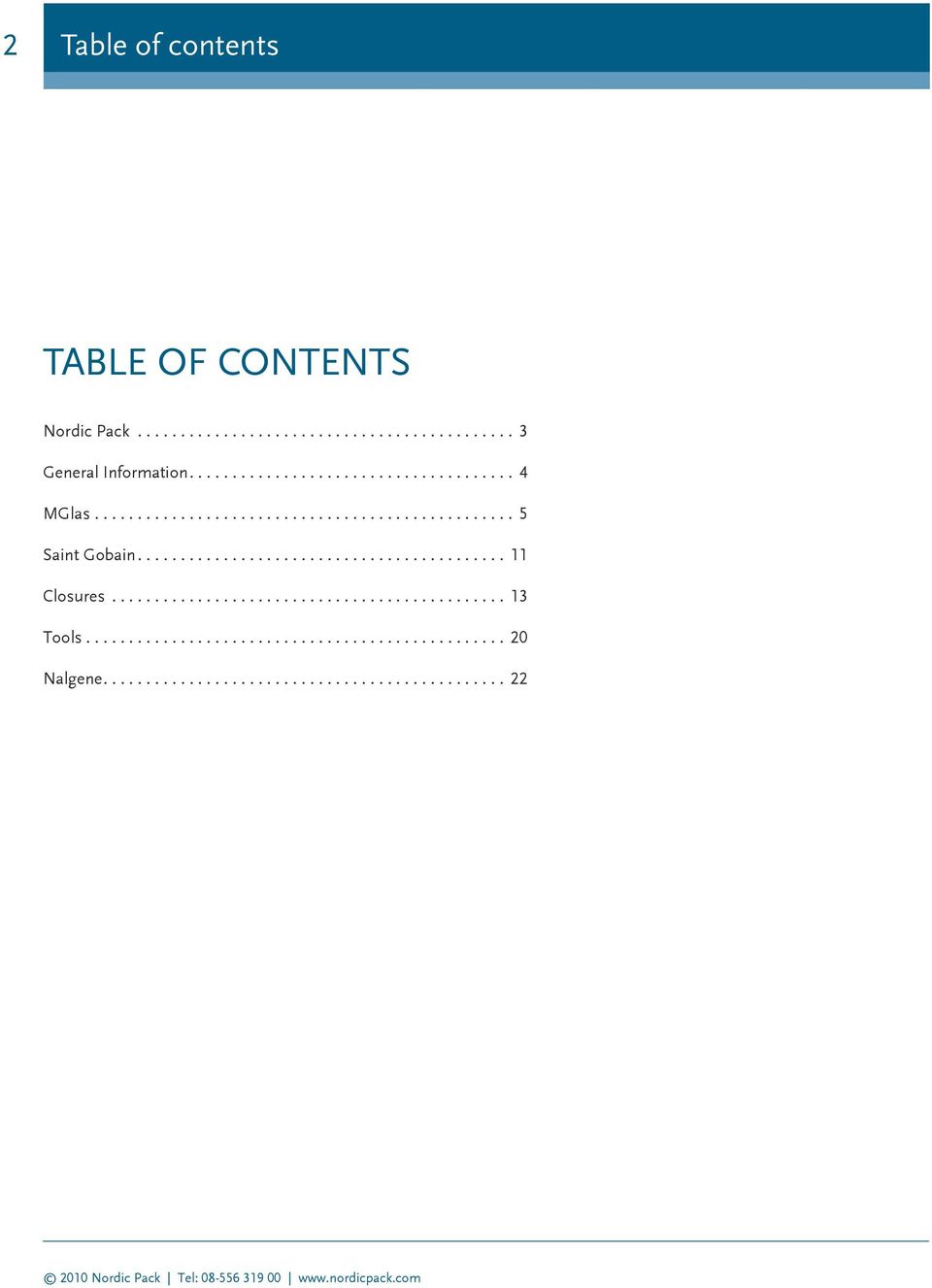

2 2 Table of contents TABLE OF CONTENTS Nordic Pack General Information MGlas Saint Gobain Closures Tools Nalgene

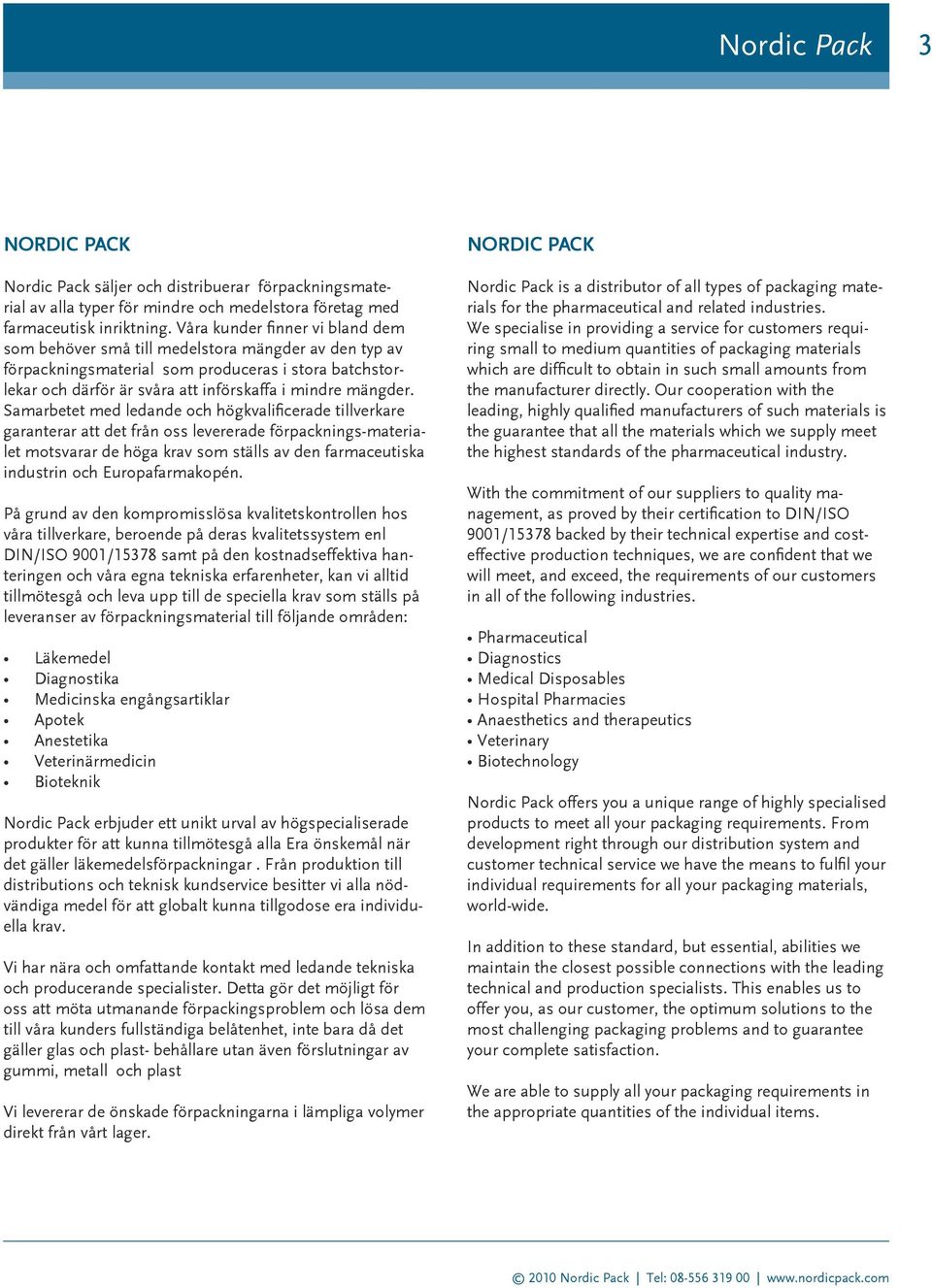

3 Nordic Pack 3 NORDIC PACK Nordic Pack säljer och distribuerar förpackningsmaterial av alla typer för mindre och medelstora företag med farmaceutisk inriktning. Våra kunder finner vi bland dem som behöver små till medelstora mängder av den typ av förpackningsmaterial som produceras i stora batchstorlekar och därför är svåra att införskaffa i mindre mängder. Samarbetet med ledande och högkvalificerade tillverkare garanterar att det från oss levererade förpacknings-materialet motsvarar de höga krav som ställs av den farmaceutiska industrin och Europafarmakopén. På grund av den kompromisslösa kvalitetskontrollen hos våra tillverkare, beroende på deras kvalitetssystem enl DIN/ISO 9001/15378 samt på den kostnadseffektiva hanteringen och våra egna tekniska erfarenheter, kan vi alltid tillmötesgå och leva upp till de speciella krav som ställs på leveranser av förpackningsmaterial till följande områden: Läkemedel Diagnostika Medicinska engångsartiklar Apotek Anestetika Veterinärmedicin Bioteknik Nordic Pack erbjuder ett unikt urval av högspecialiserade produkter för att kunna tillmötesgå alla Era önskemål när det gäller läkemedelsförpackningar. Från produktion till distributions och teknisk kundservice besitter vi alla nödvändiga medel för att globalt kunna tillgodose era individuella krav. Vi har nära och omfattande kontakt med ledande tekniska och producerande specialister. Detta gör det möjligt för oss att möta utmanande förpackingsproblem och lösa dem till våra kunders fullständiga belåtenhet, inte bara då det gäller glas och plast- behållare utan även förslutningar av gummi, metall och plast Vi levererar de önskade förpackningarna i lämpliga volymer direkt från vårt lager. NORDIC PACK Nordic Pack is a distributor of all types of packaging materials for the pharmaceutical and related industries. We specialise in providing a service for customers requiring small to medium quantities of packaging materials which are difficult to obtain in such small amounts from the manufacturer directly. Our cooperation with the leading, highly qualified manufacturers of such materials is the guarantee that all the materials which we supply meet the highest standards of the pharmaceutical industry. With the commitment of our suppliers to quality management, as proved by their certification to DIN/ISO 9001/15378 backed by their technical expertise and costeffective production techniques, we are confident that we will meet, and exceed, the requirements of our customers in all of the following industries. Pharmaceutical Diagnostics Medical Disposables Hospital Pharmacies Anaesthetics and therapeutics Veterinary Biotechnology Nordic Pack offers you a unique range of highly specialised products to meet all your packaging requirements. From development right through our distribution system and customer technical service we have the means to fulfil your individual requirements for all your packaging materials, world-wide. In addition to these standard, but essential, abilities we maintain the closest possible connections with the leading technical and production specialists. This enables us to offer you, as our customer, the optimum solutions to the most challenging packaging problems and to guarantee your complete satisfaction. We are able to supply all your packaging requirements in the appropriate quantities of the individual items.

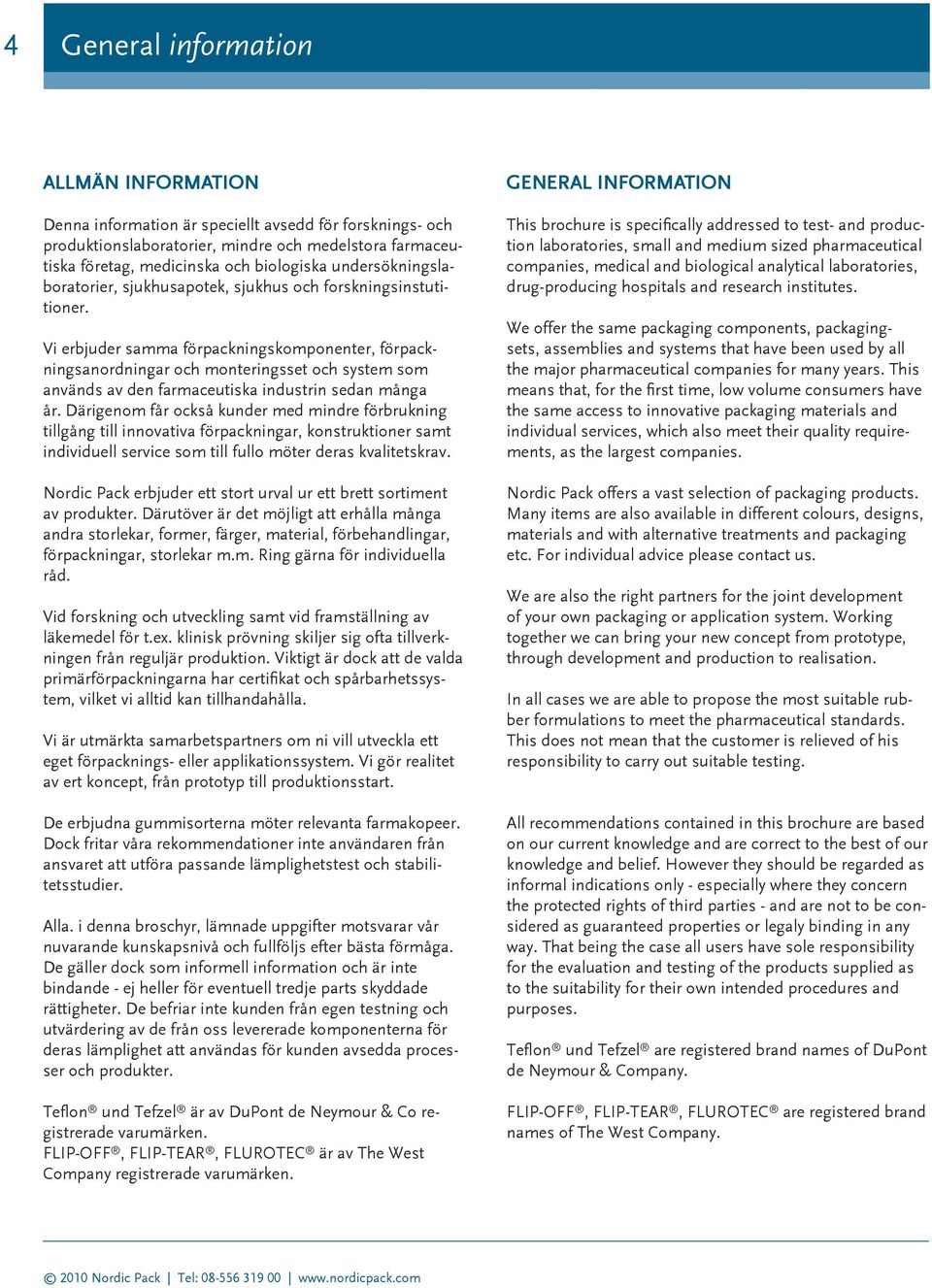

4 4 General information ALLMÄN INFORMATION Denna information är speciellt avsedd för forsknings- och produktionslaboratorier, mindre och medelstora farmaceutiska företag, medicinska och biologiska undersökningslaboratorier, sjukhusapotek, sjukhus och forskningsinstutitioner. Vi erbjuder samma förpackningskomponenter, förpackningsanordningar och monteringsset och system som används av den farmaceutiska industrin sedan många år. Därigenom får också kunder med mindre förbrukning tillgång till innovativa förpackningar, konstruktioner samt individuell service som till fullo möter deras kvalitetskrav. Nordic Pack erbjuder ett stort urval ur ett brett sortiment av produkter. Därutöver är det möjligt att erhålla många andra storlekar, former, färger, material, förbehandlingar, förpackningar, storlekar m.m. Ring gärna för individuella råd. Vid forskning och utveckling samt vid framställning av läkemedel för t.ex. klinisk prövning skiljer sig ofta tillverkningen från reguljär produktion. Viktigt är dock att de valda primärförpackningarna har certifikat och spårbarhetssystem, vilket vi alltid kan tillhandahålla. Vi är utmärkta samarbetspartners om ni vill utveckla ett eget förpacknings- eller applikationssystem. Vi gör realitet av ert koncept, från prototyp till produktionsstart. De erbjudna gummisorterna möter relevanta farmakopeer. Dock fritar våra rekommendationer inte användaren från ansvaret att utföra passande lämplighetstest och stabilitetsstudier. Alla. i denna broschyr, lämnade uppgifter motsvarar vår nuvarande kunskapsnivå och fullföljs efter bästa förmåga. De gäller dock som informell information och är inte bindande - ej heller för eventuell tredje parts skyddade rättigheter. De befriar inte kunden från egen testning och utvärdering av de från oss levererade komponenterna för deras lämplighet att användas för kunden avsedda processer och produkter. Teflon und Tefzel är av DuPont de Neymour & Co registrerade varumärken. FLIP-OFF, FLIP-TEAR, FLUROTEC är av The West Company registrerade varumärken. GENERAL INFORMATION This brochure is specifically addressed to test- and production laboratories, small and medium sized pharmaceutical companies, medical and biological analytical laboratories, drug-producing hospitals and research institutes. We offer the same packaging components, packagingsets, assemblies and systems that have been used by all the major pharmaceutical companies for many years. This means that, for the first time, low volume consumers have the same access to innovative packaging materials and individual services, which also meet their quality requirements, as the largest companies. Nordic Pack offers a vast selection of packaging products. Many items are also available in different colours, designs, materials and with alternative treatments and packaging etc. For individual advice please contact us. We are also the right partners for the joint development of your own packaging or application system. Working together we can bring your new concept from prototype, through development and production to realisation. In all cases we are able to propose the most suitable rubber formulations to meet the pharmaceutical standards. This does not mean that the customer is relieved of his responsibility to carry out suitable testing. All recommendations contained in this brochure are based on our current knowledge and are correct to the best of our knowledge and belief. However they should be regarded as informal indications only - especially where they concern the protected rights of third parties - and are not to be considered as guaranteed properties or legaly binding in any way. That being the case all users have sole responsibility for the evaluation and testing of the products supplied as to the suitability for their own intended procedures and purposes. Teflon und Tefzel are registered brand names of DuPont de Neymour & Company. FLIP-OFF, FLIP-TEAR, FLUROTEC are registered brand names of The West Company.

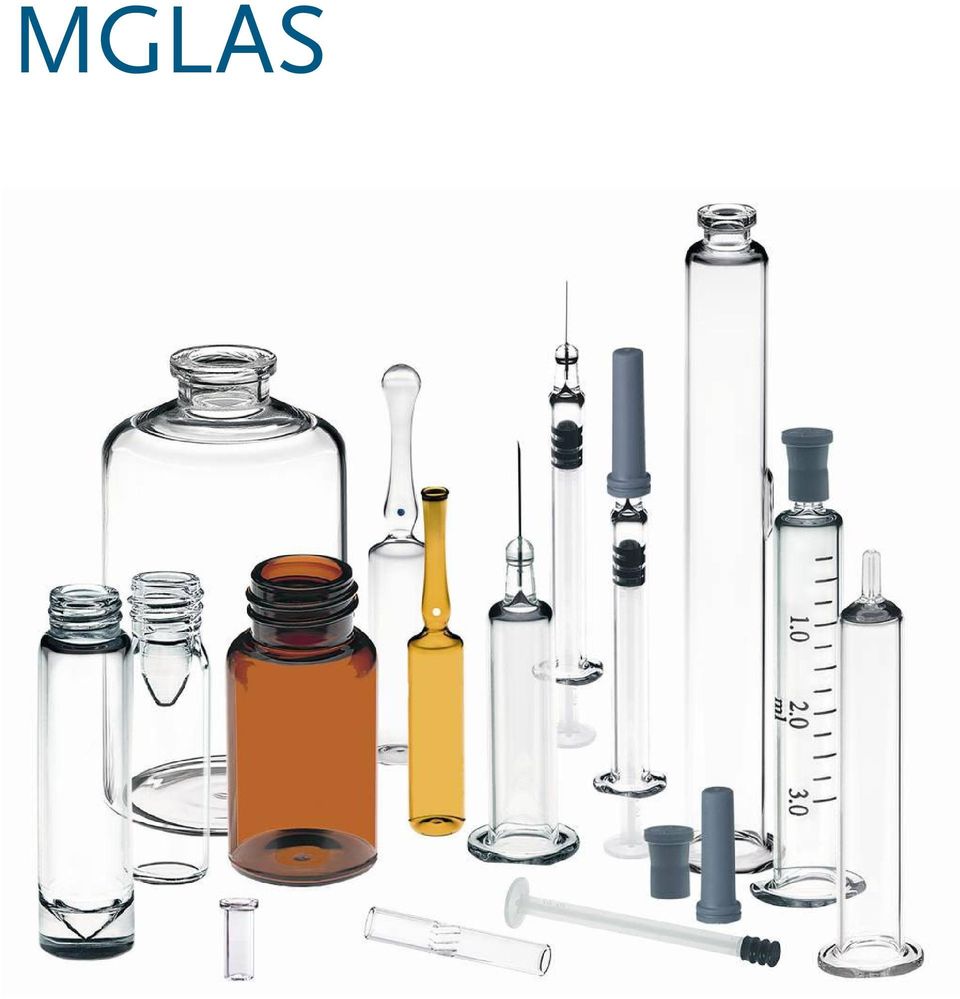

5 MGLAS

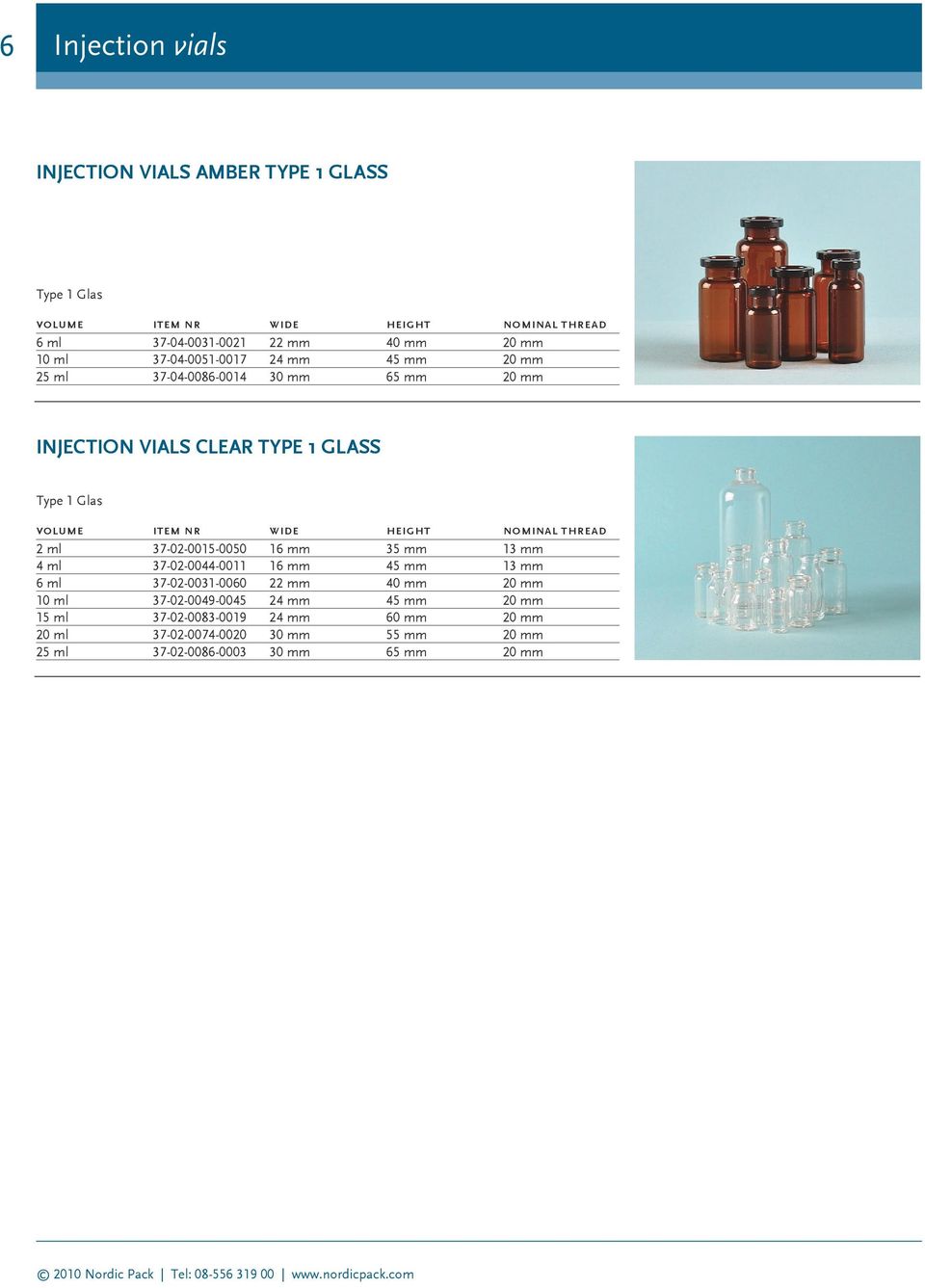

6 6 Injection vials INJECTION VIALS AMBER TYPE 1 GLASS Type 1 Glas 6 ml mm 40 mm 20 mm 10 ml mm 45 mm 20 mm 25 ml mm 65 mm 20 mm INJECTION VIALS CLEAR TYPE 1 GLASS Type 1 Glas 2 ml mm 35 mm 13 mm 4 ml mm 45 mm 13 mm 6 ml mm 40 mm 20 mm 10 ml mm 45 mm 20 mm 15 ml mm 60 mm 20 mm 20 ml mm 55 mm 20 mm 25 ml mm 65 mm 20 mm

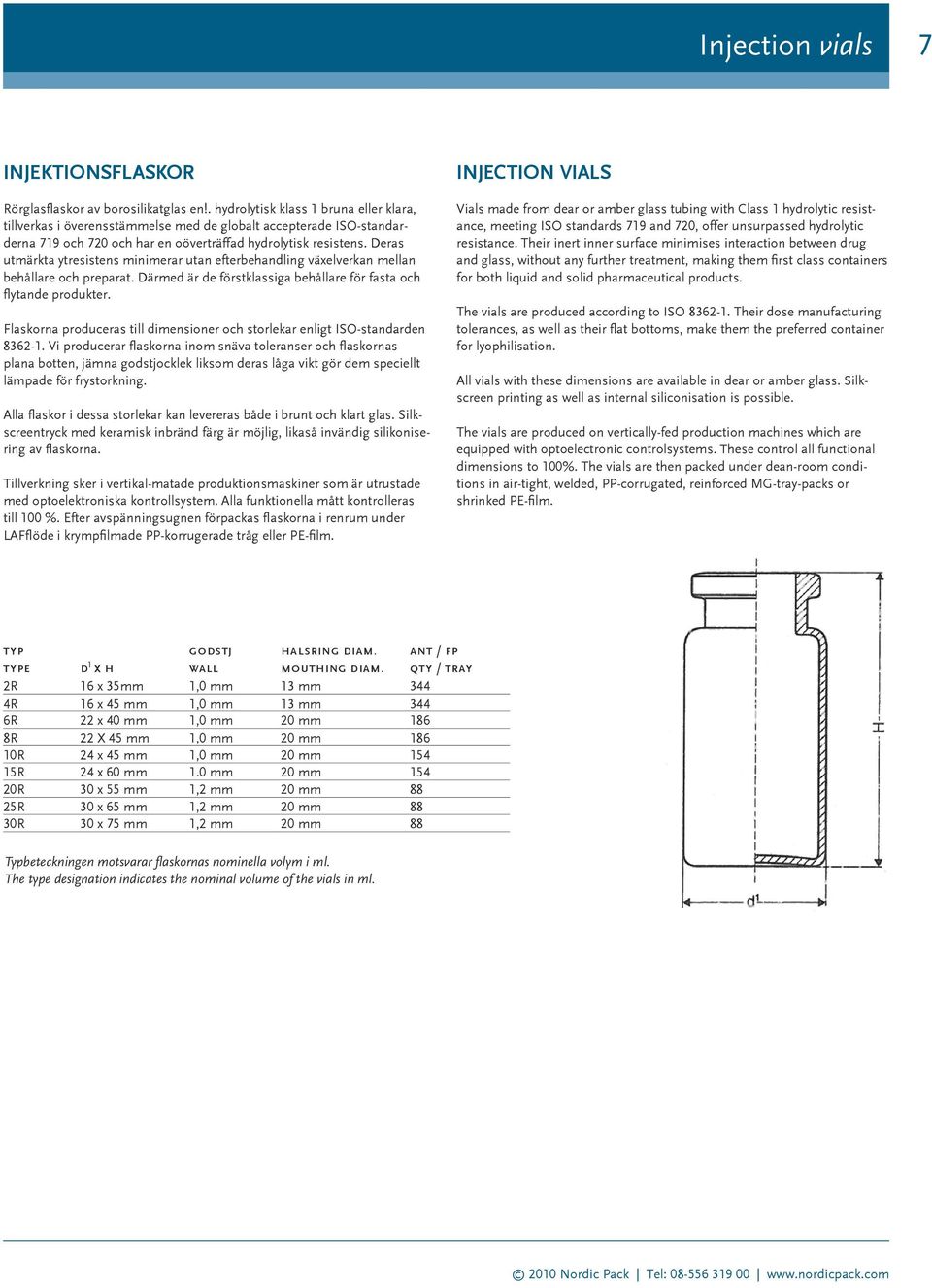

7 Injection vials 7 INJEKTIONSFLASKOR Rörglasflaskor av borosilikatglas en!. hydrolytisk klass 1 bruna eller klara, tillverkas i överensstämmelse med de globalt accepterade ISO-standarderna 719 och 720 och har en oöverträffad hydrolytisk resistens. Deras utmärkta ytresistens minimerar utan efterbehandling växelverkan mellan behållare och preparat. Därmed är de förstklassiga behållare för fasta och flytande produkter. Flaskorna produceras till dimensioner och storlekar enligt ISO-standarden Vi producerar flaskorna inom snäva toleranser och flaskornas plana botten, jämna godstjocklek liksom deras låga vikt gör dem speciellt lämpade för frystorkning. Alla flaskor i dessa storlekar kan levereras både i brunt och klart glas. Silkscreentryck med keramisk inbränd färg är möjlig, likaså invändig silikonisering av flaskorna. Tillverkning sker i vertikal-matade produktionsmaskiner som är utrustade med optoelektroniska kontrollsystem. Alla funktionella mått kontrolleras till 100 %. Efter avspänningsugnen förpackas flaskorna i renrum under LAFflöde i krympfilmade PP-korrugerade tråg eller PE-film. INJECTION VIALS Vials made from dear or amber glass tubing with Class 1 hydrolytic resistance, meeting ISO standards 719 and 720, offer unsurpassed hydrolytic resistance. Their inert inner surface minimises interaction between drug and glass, without any further treatment, making them first class containers for both liquid and solid pharmaceutical products. The vials are produced according to ISO Their dose manufacturing tolerances, as well as their flat bottoms, make them the preferred container for lyophilisation. All vials with these dimensions are available in dear or amber glass. Silkscreen printing as well as internal siliconisation is possible. The vials are produced on vertically-fed production machines which are equipped with optoelectronic controlsystems. These control all functional dimensions to 100%. The vials are then packed under dean-room conditions in air-tight, welded, PP-corrugated, reinforced MG-tray-packs or shrinked PE-film. typ type d 1 x h godstj wall halsring diam. mouthing diam. ant / fp qty / tray 2R 16 x 35mm 1,0 mm 13 mm 344 4R 16 x 45 mm 1,0 mm 13 mm 344 6R 22 x 40 mm 1,0 mm 20 mm 186 8R 22 X 45 mm 1,0 mm 20 mm R 24 x 45 mm 1,0 mm 20 mm R 24 x 60 mm 1.0 mm 20 mm R 30 x 55 mm 1,2 mm 20 mm 88 25R 30 x 65 mm 1,2 mm 20 mm 88 30R 30 x 75 mm 1,2 mm 20 mm 88 Typbeteckningen motsvarar flaskornas nominella volym i ml. The type designation indicates the nominal volume of the vials in ml.

8 8 Screwneck vials SCREWNECK VIALS AMBER TYPE 1 GLASS Kan beställas i :Type 1 klar eller bruntype 2 bruntype 3 klar 3 ml x17,5/1.0 mm 35 mm 14 mm 7,5 ml x22/1.2 mm 40 mm 18 mm 10 ml x24/1.2 mm 45 mm 18 mm 15 ml x24/1.2 mm 60 mm 18 mm 25 ml x30/1.2 mm 65 mm 22 mm SCREWNECK VIALS CLEAR TYPE 1 GLASS 3 ml x17,4/1.0 mm 35 mm 14 mm 7,5 ml x22/1.2 mm 40 mm 18 mm 10 ml x24/1.2 mm 45 mm 18 mm 15 ml x24/1.2 mm 60 mm 18 mm 20 ml x30/1.2 mm 52 mm 18 mm 25 ml mm 65 mm 18 mm

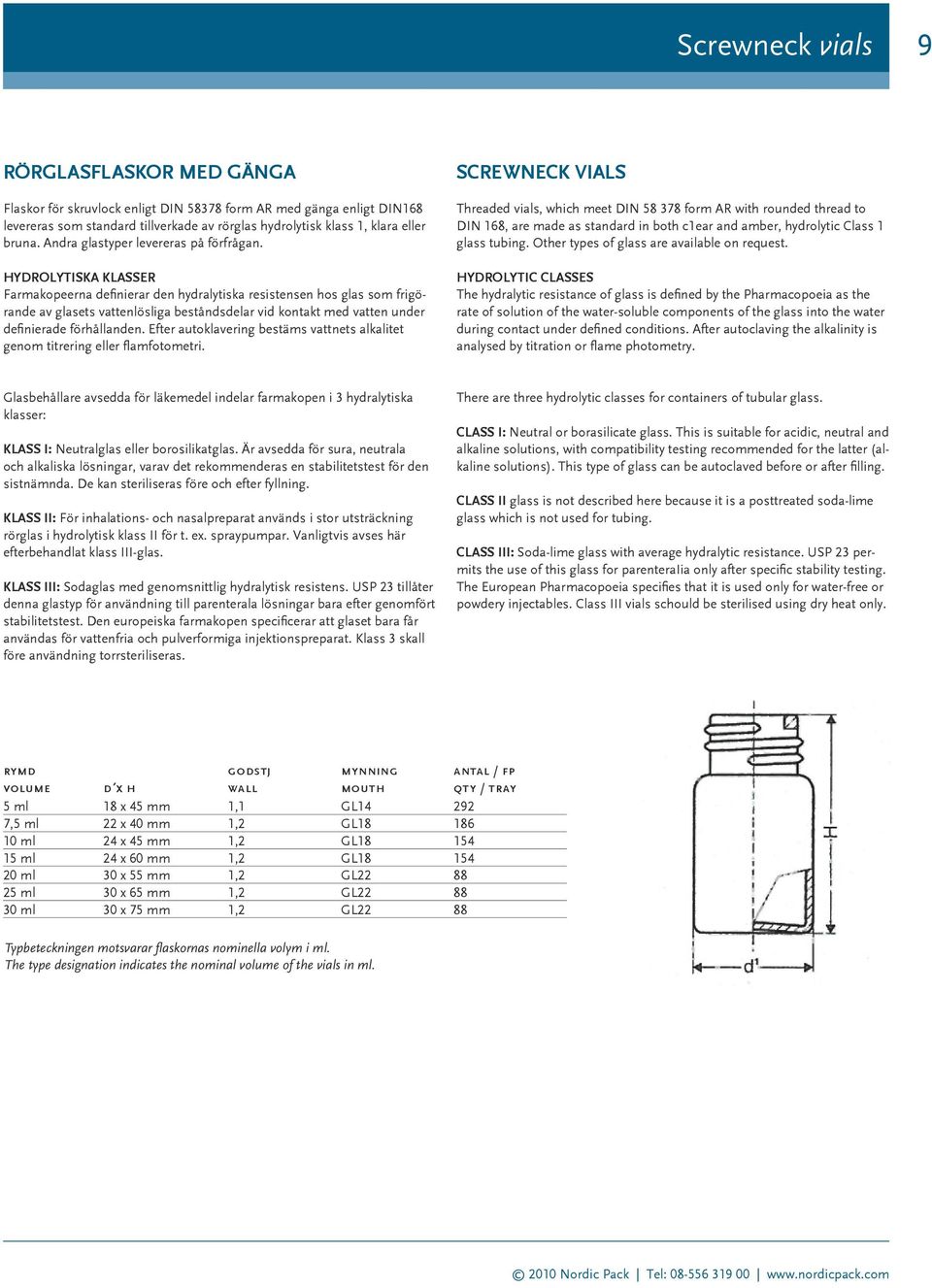

9 Screwneck vials 9 RÖRGLASFLASKOR MED GÄNGA Flaskor för skruvlock enligt DIN form AR med gänga enligt DIN168 levereras som standard tillverkade av rörglas hydrolytisk klass 1, klara eller bruna. Andra glastyper levereras på förfrågan. HYDROLYTISKA KLASSER Farmakopeerna definierar den hydralytiska resistensen hos glas som frigörande av glasets vattenlösliga beståndsdelar vid kontakt med vatten under definierade förhållanden. Efter autoklavering bestäms vattnets alkalitet genom titrering eller flamfotometri. SCREWNECK VIALS Threaded vials, which meet DIN form AR with rounded thread to DIN 168, are made as standard in both c1ear and amber, hydrolytic Class 1 glass tubing. Other types of glass are available on request. HYDROLYTIC CLASSES The hydralytic resistance of glass is defined by the Pharmacopoeia as the rate of solution of the water-soluble components of the glass into the water during contact under defined conditions. After autoclaving the alkalinity is analysed by titration or flame photometry. Glasbehållare avsedda för läkemedel indelar farmakopen i 3 hydralytiska klasser: KLASS I: Neutralglas eller borosilikatglas. Är avsedda för sura, neutrala och alkaliska lösningar, varav det rekommenderas en stabilitetstest för den sistnämnda. De kan steriliseras före och efter fyllning. KLASS II: För inhalations- och nasalpreparat används i stor utsträckning rörglas i hydrolytisk klass II för t. ex. spraypumpar. Vanligtvis avses här efterbehandlat klass III-glas. KLASS III: Sodaglas med genomsnittlig hydralytisk resistens. USP 23 tillåter denna glastyp för användning till parenterala lösningar bara efter genomfört stabilitetstest. Den europeiska farmakopen specificerar att glaset bara får användas för vattenfria och pulverformiga injektionspreparat. Klass 3 skall före användning torrsteriliseras. There are three hydrolytic classes for containers of tubular glass. CLASS I: Neutral or borasilicate glass. This is suitable for acidic, neutral and alkaline solutions, with compatibility testing recommended for the latter (alkaline solutions). This type of glass can be autoclaved before or after filling. CLASS II glass is not described here because it is a posttreated soda-lime glass which is not used for tubing. CLASS III: Soda-lime glass with average hydralytic resistance. USP 23 permits the use of this glass for parenteraiia only after specific stability testing. The European Pharmacopoeia specifies that it is used only for water-free or powdery injectables. Class III vials schould be sterilised using dry heat only. rymd volume d x h godstj wall mynning mouth antal / fp qty / tray 5 ml 18 x 45 mm 1,1 GL ,5 ml 22 x 40 mm 1,2 GL ml 24 x 45 mm 1,2 GL ml 24 x 60 mm 1,2 GL ml 30 x 55 mm 1,2 GL ml 30 x 65 mm 1,2 GL ml 30 x 75 mm 1,2 GL22 88 Typbeteckningen motsvarar flaskornas nominella volym i ml. The type designation indicates the nominal volume of the vials in ml.

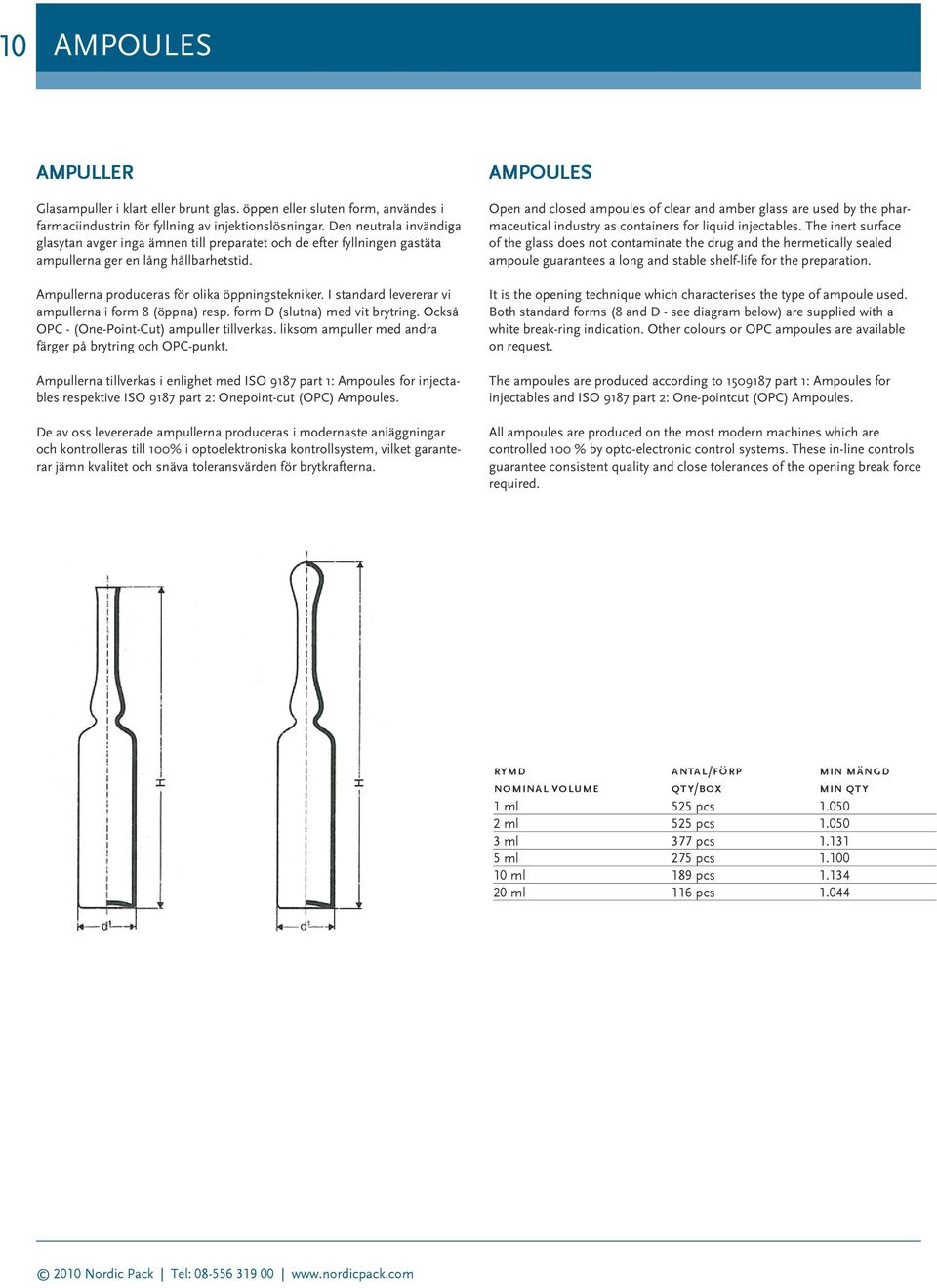

10 10 AMPOULES AMPULLER Glasampuller i klart eller brunt glas. öppen eller sluten form, användes i farmaciindustrin för fyllning av injektionslösningar. Den neutrala invändiga glasytan avger inga ämnen till preparatet och de efter fyllningen gastäta ampullerna ger en lång hållbarhetstid. Ampullerna produceras för olika öppningstekniker. I standard levererar vi ampullerna i form 8 (öppna) resp. form D (slutna) med vit brytring. Också OPC - (One-Point-Cut) ampuller tillverkas. liksom ampuller med andra färger på brytring och OPC-punkt. Ampullerna tillverkas i enlighet med ISO 9187 part 1: Ampoules for injectables respektive ISO 9187 part 2: Onepoint-cut (OPC) Ampoules. De av oss levererade ampullerna produceras i modernaste anläggningar och kontrolleras till 100% i optoelektroniska kontrollsystem, vilket garanterar jämn kvalitet och snäva toleransvärden för brytkrafterna. AMPOULES Open and closed ampoules of clear and amber glass are used by the pharmaceutical industry as containers for liquid injectables. The inert surface of the glass does not contaminate the drug and the hermetically sealed ampoule guarantees a long and stable shelf-life for the preparation. It is the opening technique which characterises the type of ampoule used. Both standard forms (8 and D - see diagram below) are supplied with a white break-ring indication. Other colours or OPC ampoules are available on request. The ampoules are produced according to part 1: Ampoules for injectables and ISO 9187 part 2: One-pointcut (OPC) Ampoules. All ampoules are produced on the most modern machines which are controlled 100 % by opto-electronic control systems. These in-line controls guarantee consistent quality and close tolerances of the opening break force required. rymd nominal volume antal/förp qty/box min mängd min qty 1 ml 525 pcs ml 525 pcs ml 377 pcs ml 275 pcs ml 189 pcs ml 116 pcs 1.044

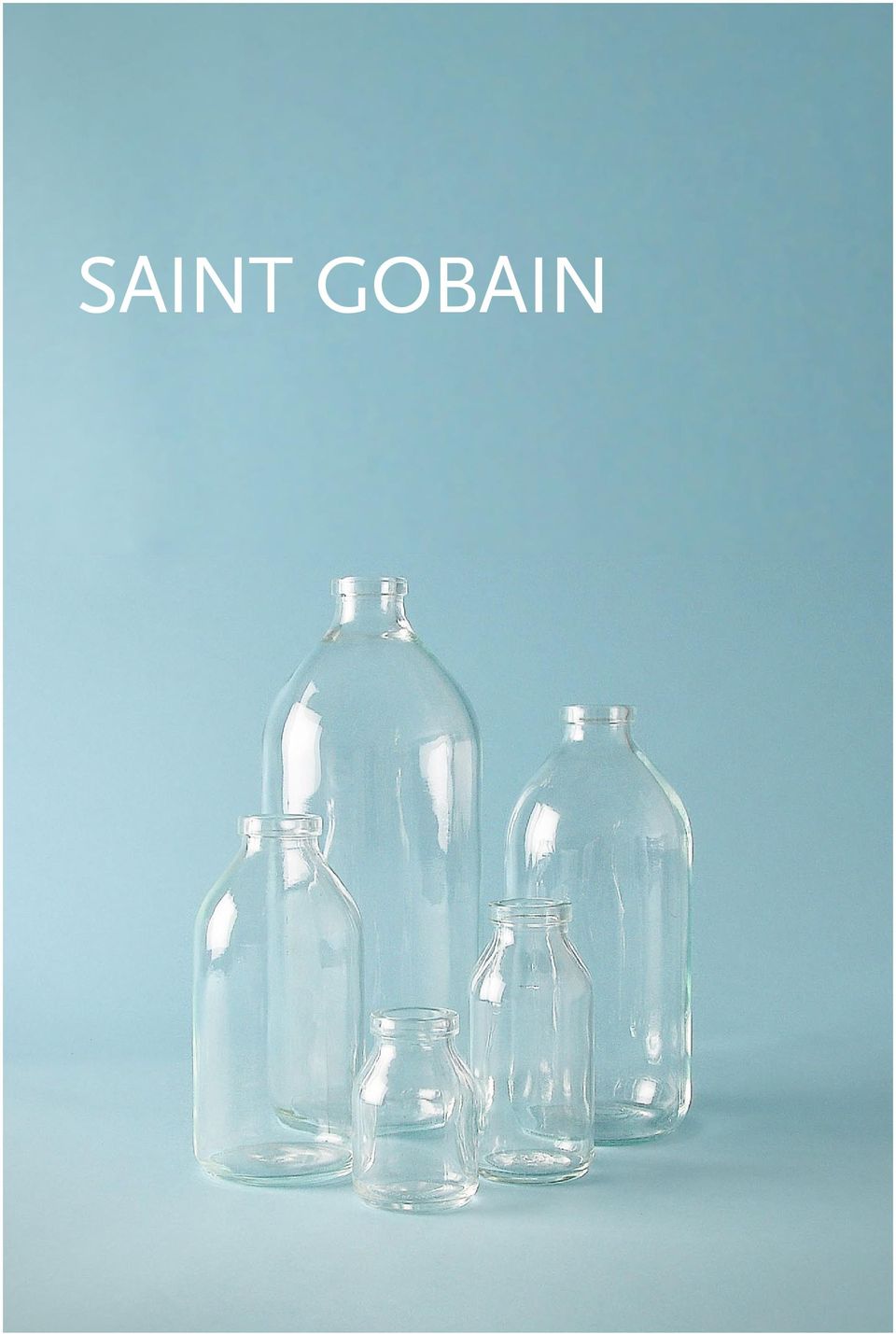

11 SAINT GOBAIN

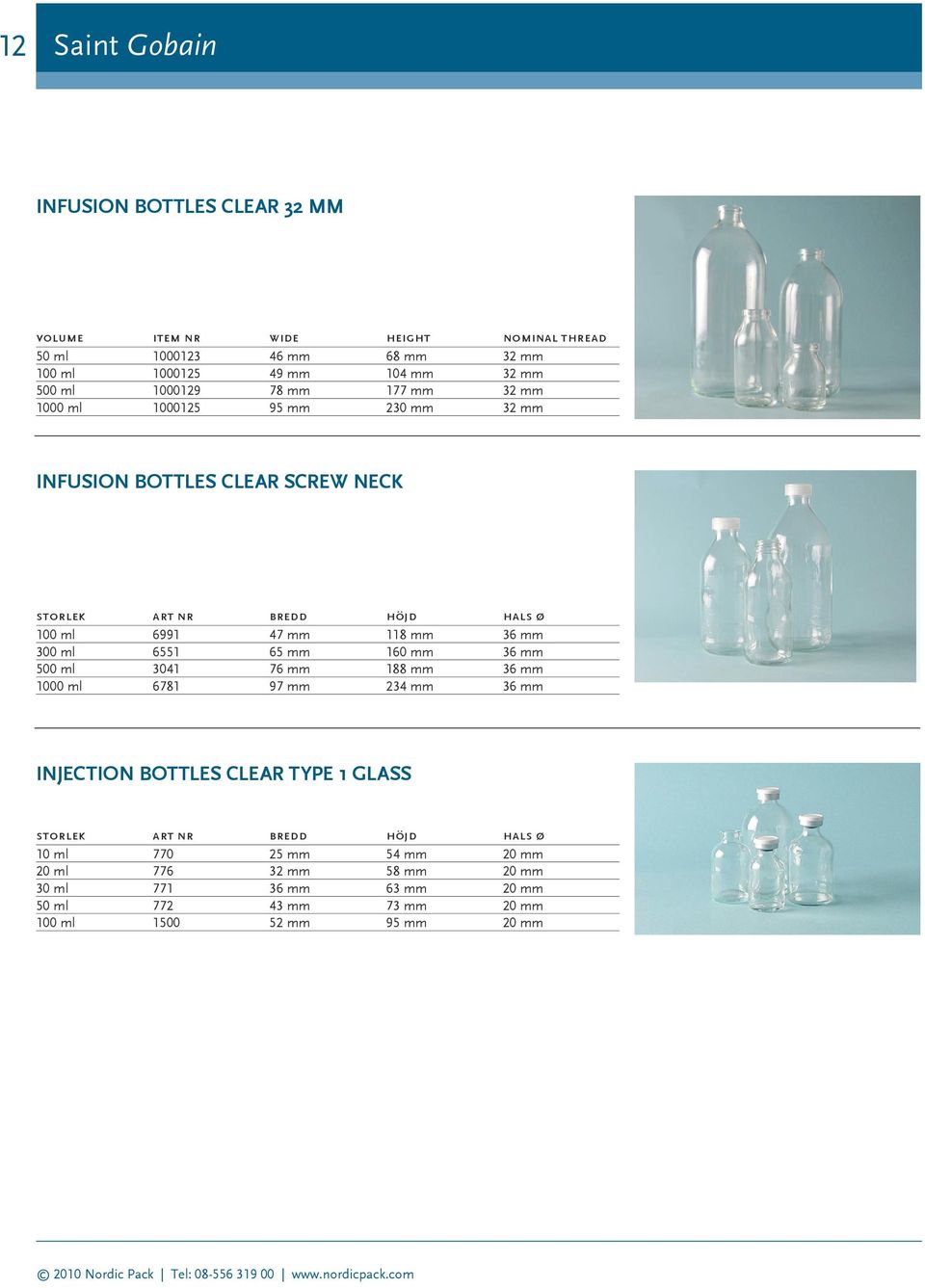

12 12 Saint Gobain INFUSION BOTTLES CLEAR 32 MM 50 ml mm 68 mm 32 mm 100 ml mm 104 mm 32 mm 500 ml mm 177 mm 32 mm 1000 ml mm 230 mm 32 mm INFUSION BOTTLES CLEAR SCREW NECK storlek art nr bredd höjd hals ø 100 ml mm 118 mm 36 mm 300 ml mm 160 mm 36 mm 500 ml mm 188 mm 36 mm 1000 ml mm 234 mm 36 mm INJECTION BOTTLES CLEAR TYPE 1 GLASS storlek art nr bredd höjd hals ø 10 ml mm 54 mm 20 mm 20 ml mm 58 mm 20 mm 30 ml mm 63 mm 20 mm 50 ml mm 73 mm 20 mm 100 ml mm 95 mm 20 mm

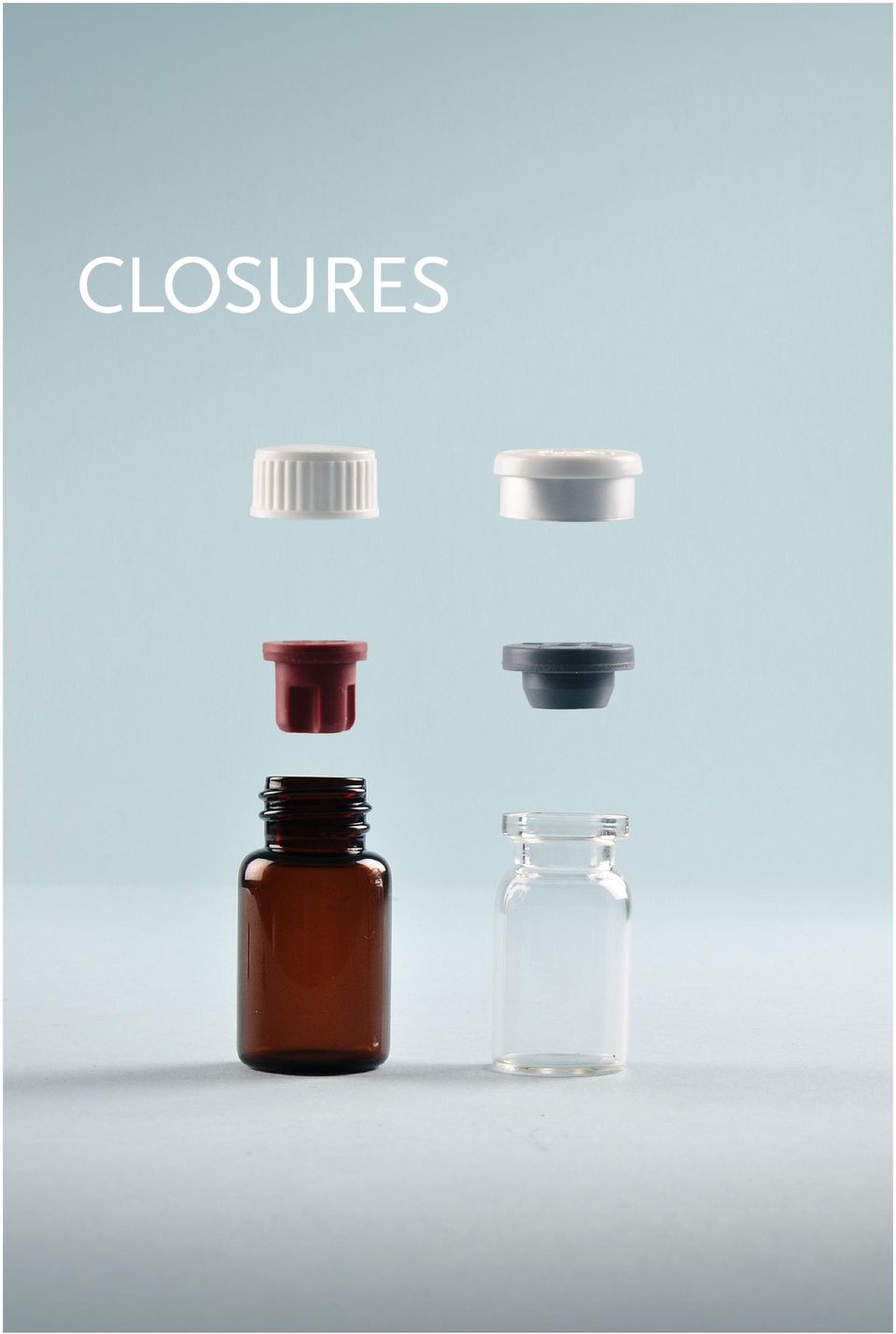

13 CLOSURES

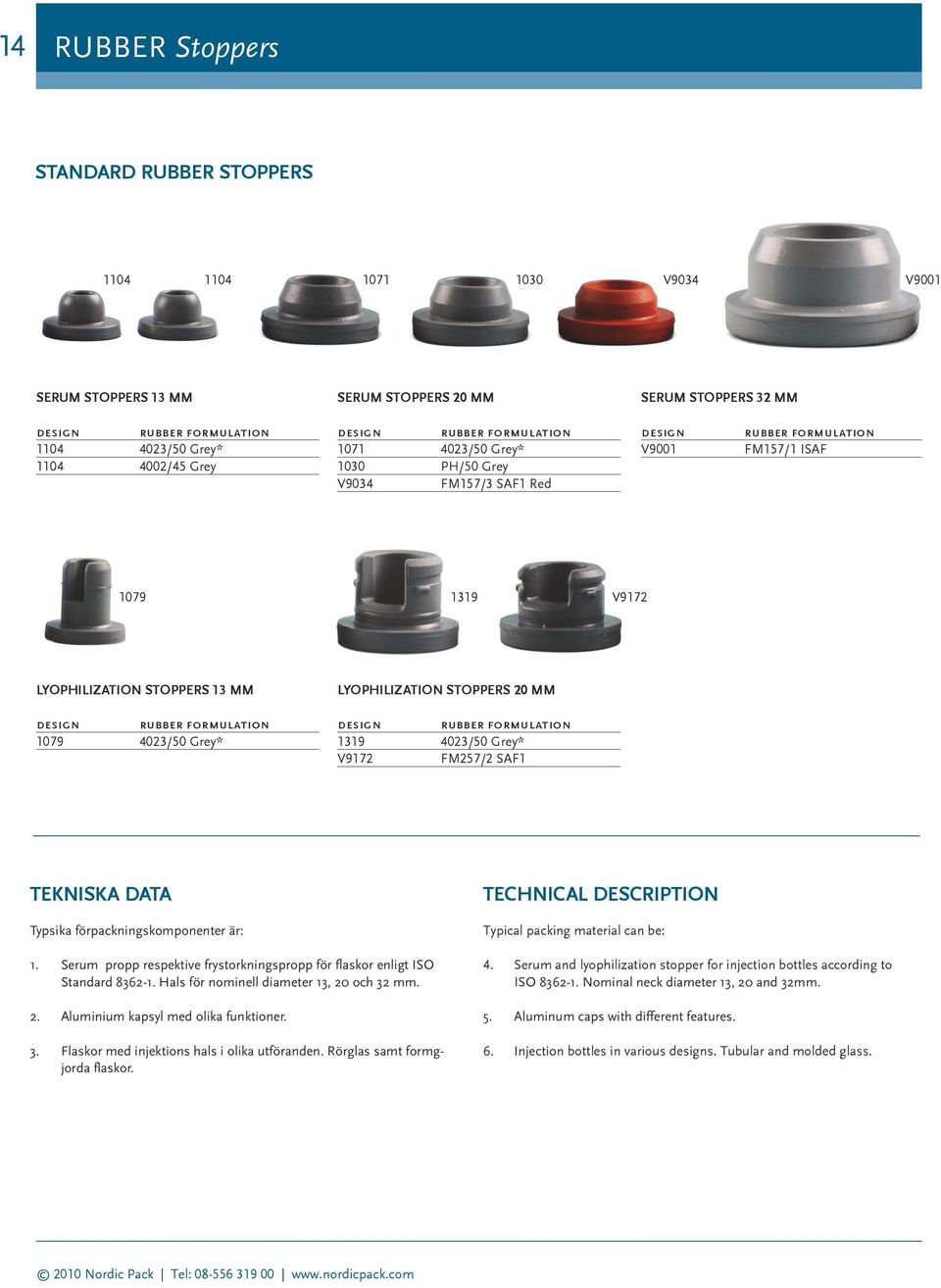

14 14 RUBBER Stoppers STANDARD RUBBER STOPPERS V9034 V9001 SERUM STOPPERS 13 MM SERUM STOPPERS 20 MM SERUM STOPPERS 32 MM design rubber formulation /50 Grey* /45 Grey design rubber formulation /50 Grey* 1030 PH/50 Grey V9034 FM157/3 SAF1 Red design V9001 rubber formulation FM157/1 ISAF V9172 LYOPHILIZATION STOPPERS 13 MM design rubber formulation /50 Grey* LYOPHILIZATION STOPPERS 20 MM design rubber formulation /50 Grey* V9172 FM257/2 SAF1 TEKNISKA DATA Typsika förpackningskomponenter är: TECHNICAL DESCRIPTION Typical packing material can be: 1. Serum propp respektive frystorkningspropp för flaskor enligt ISO Standard Hals för nominell diameter 13, 20 och 32 mm. 2. Aluminium kapsyl med olika funktioner. 3. Flaskor med injektions hals i olika utföranden. Rörglas samt formgjorda flaskor. 4. Serum and lyophilization stopper for injection bottles according to ISO Nominal neck diameter 13, 20 and 32mm. 5. Aluminum caps with different features. 6. Injection bottles in various designs. Tubular and molded glass.

15 RUBBER Stoppers 15 DIAGNOSTIC RUBBER STOPPERS DIN14 STOPPERS design rubber formulation 1067 PH 701/40/OW/Winered 1067 PH 21/50 Grey DIN18 STOPPERS design rubber formulation 1008 PH 701/40OW/Winered DIN22 STOPPERS design rubber formulation 1010 PH 701/40/OW/Winered* * on request TEKNISKA DATA Typiska förpackningskomponenter för diagnostika är: 1. Helgjuten propp (solid stopper) resp. frystorkningspropp (lyo-stopper) för flaskor med gänga enligt DIN för nominell diameter (ND) 14, 18 och 22 mm. 2. Skruvlock av olika typ med tätkona eller tätningsring. 3. Skruvlock med inlägg av gummi eller FluroTec-belagda gummiskivor. 4. Flaskor med gänga i olika utföranden och olika hydrolytiska klasser, klarglas eller brunglas. GUMMISORTER: PH701/40/ow/vinröd är ett klorbutylgummi som speciellt lämpar sig vid förslutning av diagnostikapreparat. TECHNICAL DESCRIPTION Packaging for diagnostics can be: 1. Non-pierceable stoppers or Iyo-stoppers for screwneck vials which meet DIN for Gl 14,18 and 22 mm. 2. Screw caps of different forms and types 3. Screw caps with rubber liners or FluroTec rubber discs. 4. Screwneck, c1ear or amber glass vials in different hydrolytic classes. RUBBER FORMULATION: PH 701/40/ow/wine red is a chiorobutyi rubber which has proved effective over many years for

16 16 RUBBER Stoppers COATED RUBBER STOPPERS - FLUROTEC FLUROTEC SERUM STOPPERS 13 MM design rubber formulation /50 Grey B2-40* 1256 PH 4110/40 Grey FLUROTEC SERUM STOPPERS 20 MM design rubber formulation /50 Grey B2-40* 1241 PH 4110/40 Grey FLUROTEC SERUM STOPPERS 32 MM design rubber formulation 4541 PH 4104/40 Grey V10 V100 FLUROTEC LYOPHILIZATIO STOPPERS 13 MM FLUROTEC LYOPHILIZATIO STOPPERS 20 MM FLUROTEC LYOPHILIZATIO STOPPERS 32 MM design rubber formulation /50 Grey* design rubber formulation /50 Grey* V10 F45 1 RS D777-1 RB2-40 design V100 * on request rubber formulation F12 3 RS D777-1 B2-40*

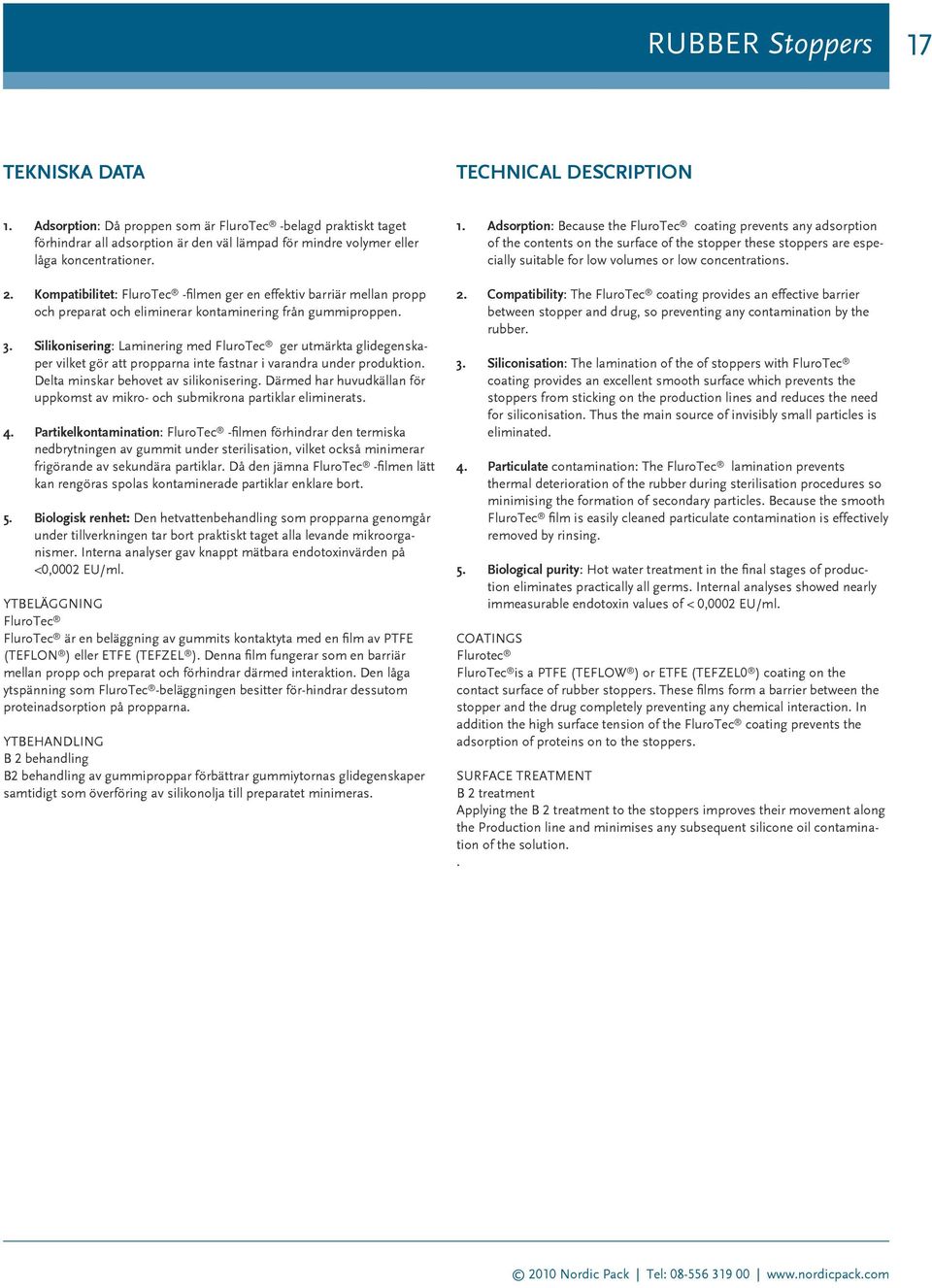

17 RUBBER Stoppers 17 TEKNISKA DATA TECHNICAL DESCRIPTION 1. Adsorption: Då proppen som är FluroTec -belagd praktiskt taget förhindrar all adsorption är den väl lämpad för mindre volymer eller låga koncentrationer. 2. Kompatibilitet: FluroTec -filmen ger en effektiv barriär mellan propp och preparat och eliminerar kontaminering från gummiproppen. 3. Silikonisering: Laminering med FluroTec ger utmärkta glidegenskaper vilket gör att propparna inte fastnar i varandra under produktion. Delta minskar behovet av silikonisering. Därmed har huvudkällan för uppkomst av mikro- och submikrona partiklar eliminerats. 4. Partikelkontamination: FluroTec -filmen förhindrar den termiska nedbrytningen av gummit under sterilisation, vilket också minimerar frigörande av sekundära partiklar. Då den jämna FluroTec -filmen lätt kan rengöras spolas kontaminerade partiklar enklare bort. 5. Biologisk renhet: Den hetvattenbehandling som propparna genomgår under tillverkningen tar bort praktiskt taget alla levande mikroorganismer. Interna analyser gav knappt mätbara endotoxinvärden på <0,0002 EU/ml. YTBELÄGGNING FluroTec FluroTec är en beläggning av gummits kontaktyta med en film av PTFE (TEFLON ) eller ETFE (TEFZEL ). Denna film fungerar som en barriär mellan propp och preparat och förhindrar därmed interaktion. Den låga ytspänning som FluroTec -beläggningen besitter för-hindrar dessutom proteinadsorption på propparna. YTBEHANDLING B 2 behandling B2 behandling av gummiproppar förbättrar gummiytornas glidegenskaper samtidigt som överföring av silikonolja till preparatet minimeras. 1. Adsorption: Because the FluroTec coating prevents any adsorption of the contents on the surface of the stopper these stoppers are especially suitable for low volumes or low concentrations. 2. Compatibility: The FluroTec coating provides an effective barrier between stopper and drug, so preventing any contamination by the rubber. 3. Siliconisation: The lamination of the of stoppers with FluroTec coating provides an excellent smooth surface which prevents the stoppers from sticking on the production lines and reduces the need for siliconisation. Thus the main source of invisibly small particles is eliminated. 4. Particulate contamination: The FluroTec lamination prevents thermal deterioration of the rubber during sterilisation procedures so minimising the formation of secondary particles. Because the smooth FluroTec film is easily cleaned particulate contamination is effectively removed by rinsing. 5. Biological purity: Hot water treatment in the final stages of production eliminates practically all germs. Internal analyses showed nearly immeasurable endotoxin values of < 0,0002 EU/ml. COATINGS Flurotec FluroTec is a PTFE (TEFLOW ) or ETFE (TEFZEL0 ) coating on the contact surface of rubber stoppers. These films form a barrier between the stopper and the drug completely preventing any chemical interaction. In addition the high surface tension of the FluroTec coating prevents the adsorption of proteins on to the stoppers. SURFACE TREATMENT B 2 treatment Applying the B 2 treatment to the stoppers improves their movement along the Production line and minimises any subsequent silicone oil contamination of the solution..

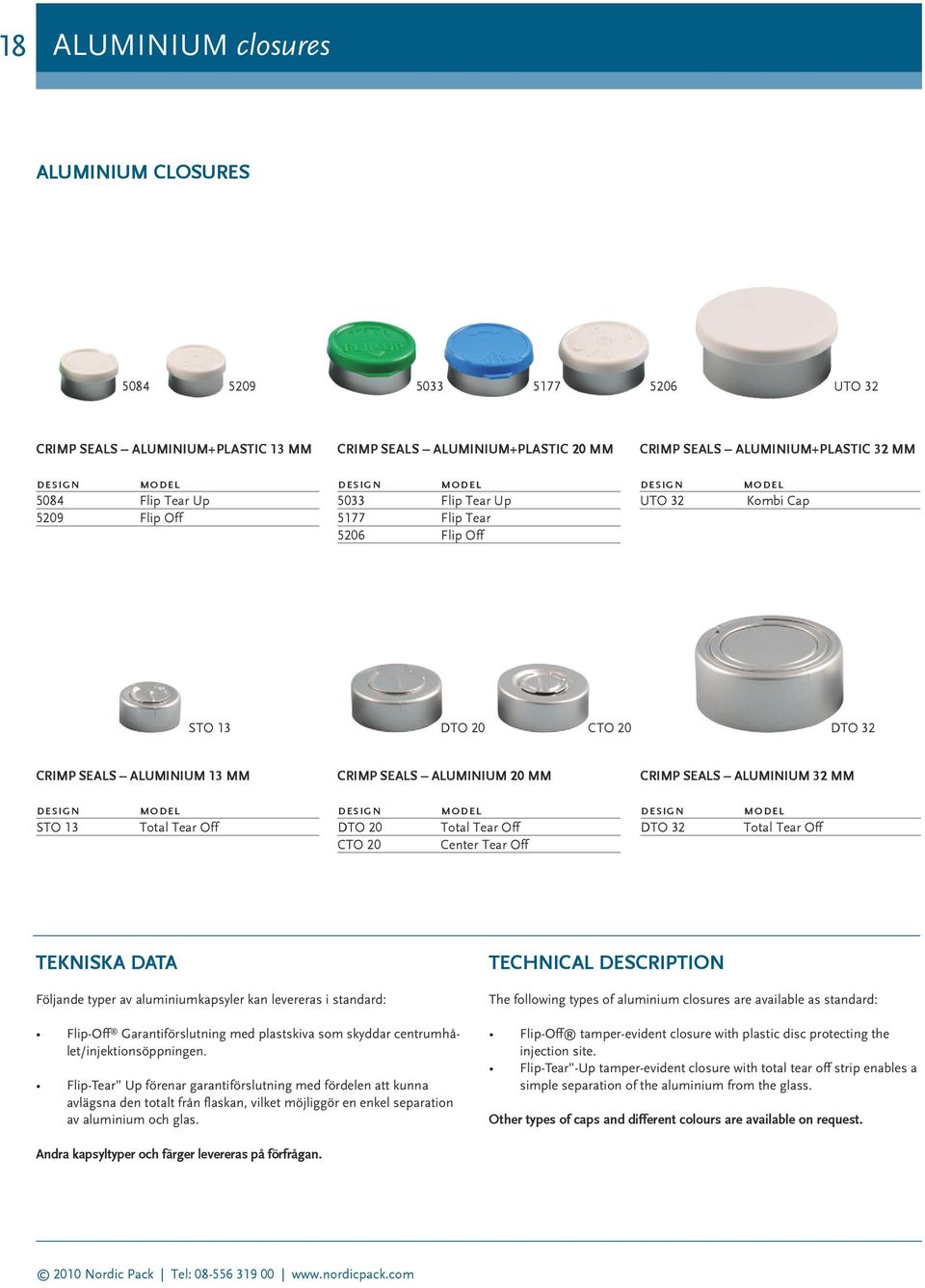

18 18 ALUMINIUM closures ALUMINIUM CLOSURES UTO 32 CRIMP SEALS ALUMINIUM+PLASTIC 13 MM CRIMP SEALS ALUMINIUM+PLASTIC 20 MM CRIMP SEALS ALUMINIUM+PLASTIC 32 MM design model 5084 Flip Tear Up 5209 Flip Off design model 5033 Flip Tear Up 5177 Flip Tear 5206 Flip Off design UTO 32 model Kombi Cap STO 13 DTO 20 CTO 20 DTO 32 CRIMP SEALS ALUMINIUM 13 MM CRIMP SEALS ALUMINIUM 20 MM CRIMP SEALS ALUMINIUM 32 MM design STO 13 model Total Tear Off design DTO 20 CTO 20 model Total Tear Off Center Tear Off design DTO 32 model Total Tear Off TEKNISKA DATA Följande typer av aluminiumkapsyler kan levereras i standard: Flip-Off Garantiförslutning med plastskiva som skyddar centrumhålet/injektionsöppningen. Flip-Tear Up förenar garantiförslutning med fördelen att kunna avlägsna den totalt från flaskan, vilket möjliggör en enkel separation av aluminium och glas. TECHNICAL DESCRIPTION The following types of aluminium closures are available as standard: Flip-Off tamper-evident closure with plastic disc protecting the injection site. Flip-Tear -Up tamper-evident closure with total tear off strip enables a simple separation of the aluminium from the glass. Other types of caps and different colours are available on request. Andra kapsyltyper och färger levereras på förfrågan.

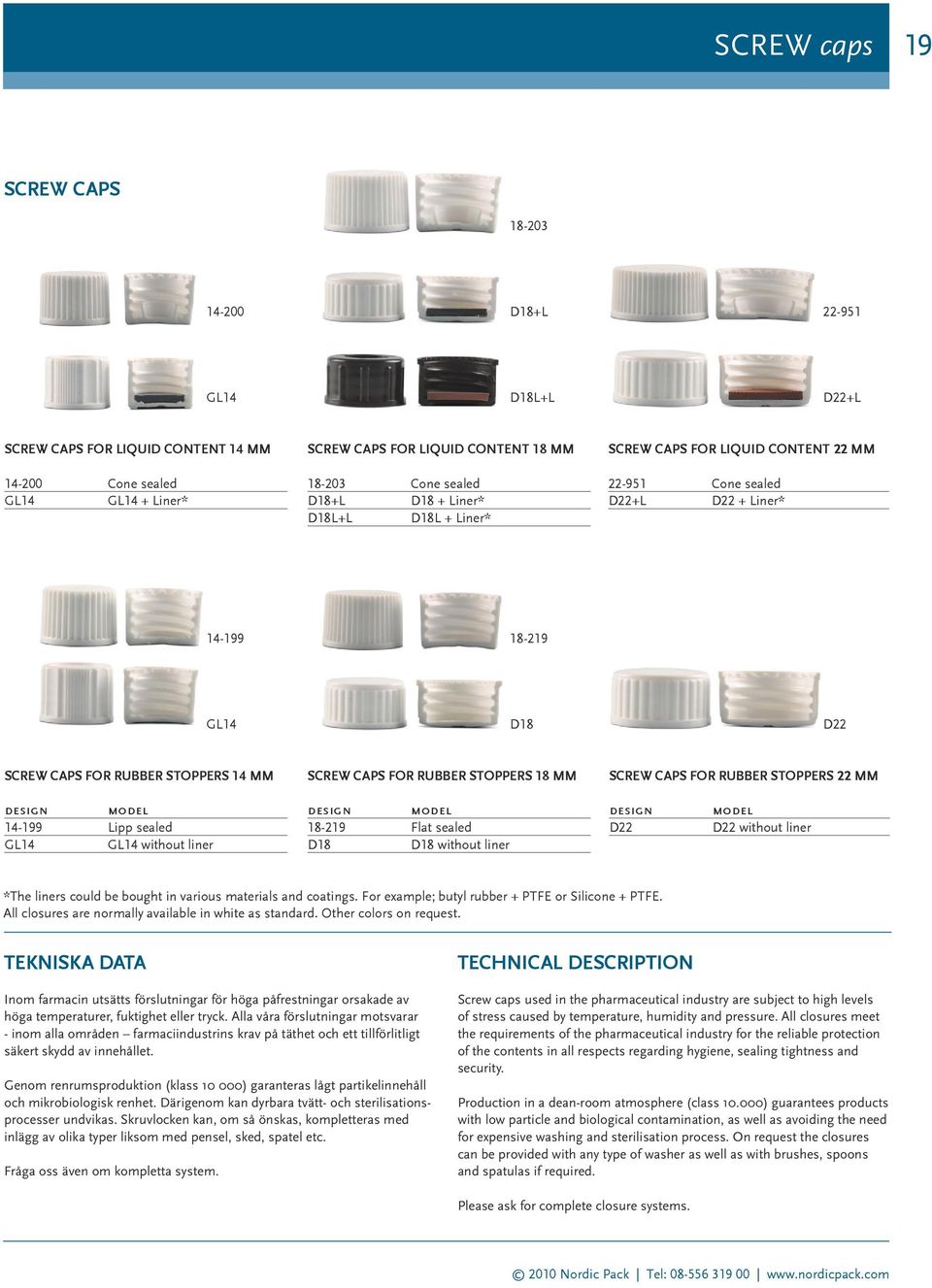

19 SCREW caps 19 SCREW CAPS D18+L GL14 D18L+L D22+L SCREW CAPS FOR LIQUID CONTENT 14 MM Cone sealed GL14 GL14 + Liner* SCREW CAPS FOR LIQUID CONTENT 18 MM Cone sealed D18+L D18 + Liner* D18L+L D18L + Liner* SCREW CAPS FOR LIQUID CONTENT 22 MM Cone sealed D22+L D22 + Liner* GL14 D18 D22 SCREW CAPS FOR RUBBER STOPPERS 14 MM SCREW CAPS FOR RUBBER STOPPERS 18 MM SCREW CAPS FOR RUBBER STOPPERS 22 MM design model Lipp sealed GL14 GL14 without liner design model Flat sealed D18 D18 without liner design D22 model D22 without liner *The liners could be bought in various materials and coatings. For example; butyl rubber + PTFE or Silicone + PTFE. All closures are normally available in white as standard. Other colors on request. TEKNISKA DATA Inom farmacin utsätts förslutningar för höga påfrestningar orsakade av höga temperaturer, fuktighet eller tryck. Alla våra förslutningar motsvarar - inom alla områden farmaciindustrins krav på täthet och ett tillförlitligt säkert skydd av innehållet. Genom renrumsproduktion (klass ) garanteras lågt partikelinnehåll och mikrobiologisk renhet. Därigenom kan dyrbara tvätt- och sterilisationsprocesser undvikas. Skruvlocken kan, om så önskas, kompletteras med inlägg av olika typer liksom med pensel, sked, spatel etc. Fråga oss även om kompletta system. TECHNICAL DESCRIPTION Screw caps used in the pharmaceutical industry are subject to high levels of stress caused by temperature, humidity and pressure. All closures meet the requirements of the pharmaceutical industry for the reliable protection of the contents in all respects regarding hygiene, sealing tightness and security. Production in a dean-room atmosphere (class ) guarantees products with low particle and biological contamination, as well as avoiding the need for expensive washing and sterilisation process. On request the closures can be provided with any type of washer as well as with brushes, spoons and spatulas if required. Please ask for complete closure systems.

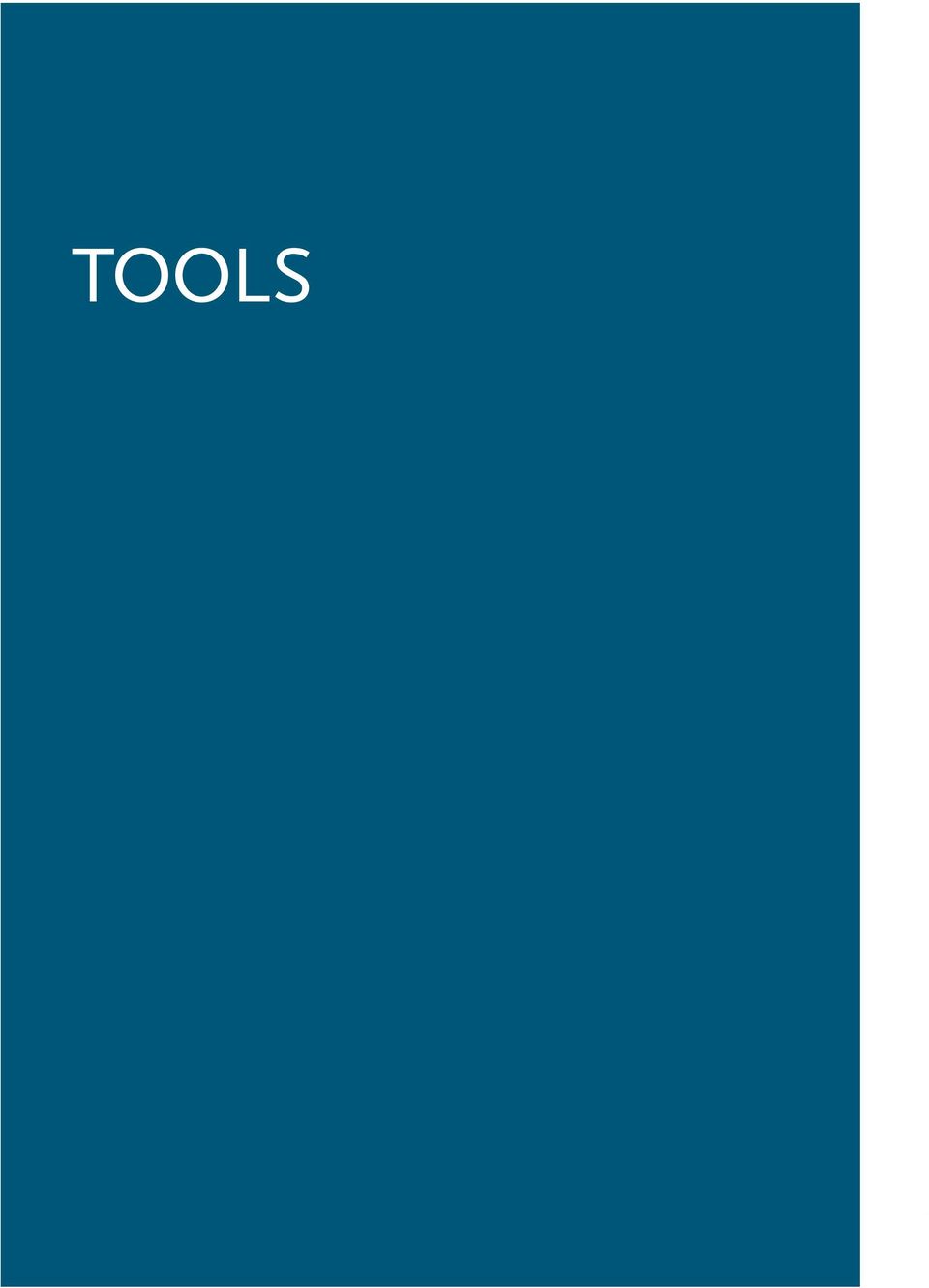

20 TOOLS

21 Tools 21 CRIMER & DECRIMPER Crimer & Decrimper for 13, 20 & 32 mm caps. CRIMPING MACHINE Crimping machine for aluminium caps AMPOULEBREAKER Ampoules (from Latin ampulla = small bottle) are small glass containers used for packaging sterile injectables. They are widely used within healthcare, where usually no aids are available to open them. This leads to the risk of nursing staff suffering cuts on their hands when they open and handle ampoules. Nordic Pack s Ampoulebreaker is an effective tool for opening ampoules safely: Easy to use Minimises risk of cuts Minimises risk of spillage Holds the ampoule securely The Ampoulebreaker comes in two sizes: 1-3 ml and 5-10 mi. It is a patented medical invention made by a Swedish doctor, Dr Anders Blomberg (United States Patent Number 4,793,538). The Ampoulebreaker can be used for most ampoules. How to use the Ampoulebreaker Place the ampoule in the bottom of the Ampoulebreaker. If it is an OPG-ampoule the OPG dot should face towards the user. On the larger ampoules 5-10 ml, a thumb can be pressed against the body of the ampoule so that it is held more securely. Press the top of the ampoule backwards against the heel until it snaps. The ampoule should remain standing in the Ampoulebreaker, on a flat surface, while the contents are drawn out.

22 NALGENE

23 Nalgene 23 CARBOYS WITH HANDLES LDPE INCL.PP CLOSURE 10 ltr mm 373 mm 36 mm 15 ltr mm 419 mm 64 mm 20 ltr mm 241 mm 64 mm 25 ltr mm 584 mm 64 mm 50 ltr mm 241 mm 64 mm DROPPER BOTTLES LDPE Can be bought in other versions: White, Closures in various colours, 40 or 50 microl dispensing tips. 4 ml ,7 mm 53,8 mm ml ,7 mm 64,6 mm ml ,5 mm 52,1 mm MEDIA BOTTLE PETG STERILE INCL.HDPE CLOSURE Can be bought in other versions: Media Bottle in PET, Closure with septa, Closures not assembled, Non Sterile 30 ml mm 61 mm 14 mm 60 ml mm 81 mm 18 mm 125 ml mm 104 mm 28 mm 250 ml mm 140 mm 28 mm 500 ml mm 173 mm 28 mm 1000 ml mm 216 mm 28 mm 2000 ml mm 264 mm 39 mm MICRO PACKAGING VIALS STERILE Alternative Vials: Amber Non Sterile Alternative Closures: High Profile with colour codes, Low Profile in colours, Non Sterile 0,5 ml ,9 mm 45,7 mm 8,4 mm 2 ml ,9 mm 45,7 mm 8,4 mm

24 24 Nalgene NARROW MOUTH BOTTLES HDPE INCL.PP CLOSURE Can be bought in other versions: Bottles in amber, Traypack, Closures in various colours 3,4 ml mm 39 mm 8 mm 8 ml mm 39 mm 13 mm 15 ml mm 56 mm 13 mm 30 ml mm 58 mm 13 mm 60 ml mm 83 mm 13 mm 125 ml mm 99 mm 18 mm 175 ml mm 123 mm 18 mm 250 ml mm 130 mm 18 mm 500 ml mm 168 mm 21 mm 1000 ml mm 211 mm 27 mm NARROW MOUTH BOTTLES HDPE AMBER INCL.PP CLOSURE AMBER Opaque Amber TP Closures are included 3,4 ml mm 39 mm 41 mm 8 ml mm 42 mm 44 mm 15 ml mm 56 mm 58 mm NARROW MOUTH BOTTLES PP INCL.PP CLOSURE Can be bought in other versions; Traypack, Closures in various colours 3,4 ml mm 39 mm 8 mm 8 ml mm 42 mm 13 mm 15 ml mm 56 mm 13 mm 30 ml mm 58 mm 13 mm 60 ml mm 83 mm 13 mm 125 ml mm 99 mm 18 mm 250 ml mm 130 mm 18 mm 500 ml mm 168 mm 21 mm 1000 ml mm 211 mm 28 mm SERUM VIALS PETG STERILE INCL.HDPE CLOSURE Can be bought in other versions; Non Sterile, Crimp finish, Amber, Without closure, Closures in different colours 5 ml mm 44.1 mm 11,5 mm 10 ml ,8 mm 54,2 mm 11,5 mm 20 ml ,7 mm 64,2 mm 11,5 mm

25 Nalgene 25 WIDE MOUTH BOTTLES HDPE INCL.PP CLOSURE Can be bought in other versions: Amber, LDPE 30 ml mm 60 mm 21 mm 60 ml mm 60 mm 21 mm 125 ml mm 96 mm 28 mm 250 ml mm 127 mm 33 mm 500 ml mm 164 mm 44 mm 1000 ml mm 195 mm 53 mm WIDE MOUTH BOTTLES PP INCL.PP CLOSURE 30 ml mm 60 mm 21 mm 60 ml mm 83 mm 21 mm 125 ml mm 96 mm 28 mm 250 ml mm 127 mm 33 mm 500 ml mm 167 mm 44 mm 1000 ml mm 195 mm 53 mm
