Maskinerier för garageportar och infartsgrindar

Transkript

1 NYHET Hörmann BiSecur: Det moderna fjärrsystemet för garage- och grindmaskinerier Maskinerier för garageportar och infartsgrindar Kompatibla maskinerilösningar från Europas ledande tillverkare

2 2

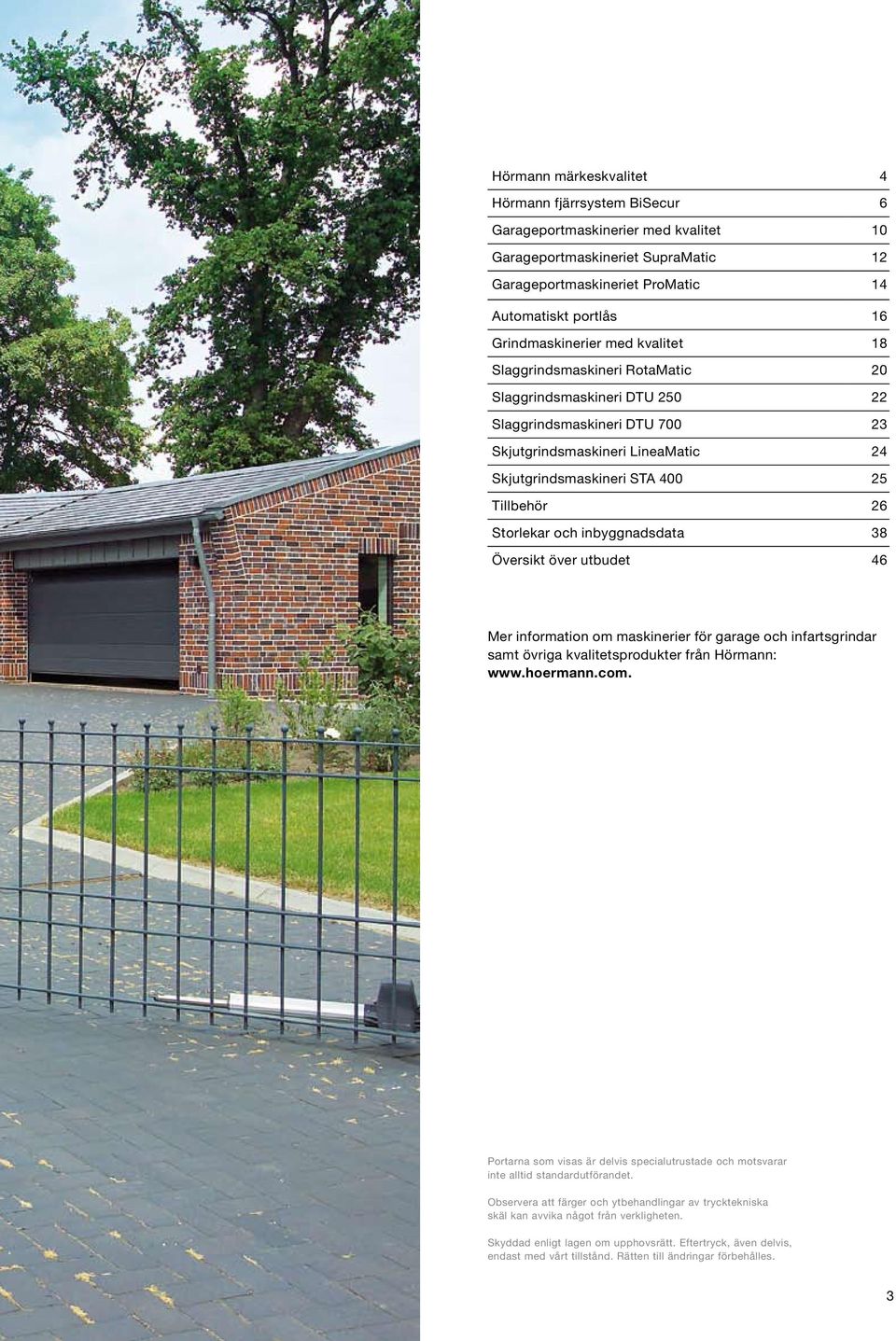

3 Hörmann märkeskvalitet 4 Hörmann fjärrsystem BiSecur 6 Garageportmaskinerier med kvalitet 10 Garageportmaskineriet SupraMatic 12 Garageportmaskineriet ProMatic 14 Automatiskt portlås 16 Grindmaskinerier med kvalitet 18 Slaggrindsmaskineri RotaMatic 20 Slaggrindsmaskineri DTU Slaggrindsmaskineri DTU Skjutgrindsmaskineri LineaMatic 24 Skjutgrindsmaskineri STA Tillbehör 26 Storlekar och inbyggnadsdata 38 Översikt över utbudet 46 Mer information om maskinerier för garage och infartsgrindar samt övriga kvalitetsprodukter från Hörmann: Portarna som visas är delvis specialutrustade och motsvarar inte alltid standardutförandet. Observera att färger och ytbehandlingar av trycktekniska skäl kan avvika något från verkligheten. Skyddad enligt lagen om upphovsrätt. Eftertryck, även delvis, endast med vårt tillstånd. Rätten till ändringar förbehålles. 3

4 Hörmann märkeskvalitet Pålitlig och utarbetad för framtiden Ett gott rykte måste man förtjäna. (August Hörmann) Helt i linje med företagsgrundarens filosofi är Hörmann ett äkta kvalitetslöfte idag. Företaget har blivit marknadsledande och nummer 1 i Europa, med 75 års erfarenhet i port- och maskineribranschen och över 20 miljoner sålda portar och maskinerier. Det är viktiga faktorer när man väljer ett maskineri från Hörmann. 4

5 Made in Germany Alla port- och maskinerikomponenter utvecklar och tillverkar Hörmann själva. Våra högt kvalificerade medarbetare arbetar intensivt med att ta fram nya produkter, ständigt vidareutveckla dem samt att förbättra detaljerna. På det här sättet skapas patent och ensamrätter på marknaden. Långtidstester under verkliga förhållanden ger väl beprövade serieprodukter med Hörmann-kvalitet. Med sikte på framtiden Hörmann vill föregå med gott exempel. Därför kommer man under 2013 att uppfylla 40 % av sitt energibehov med miljövänligt producerad el, en andel som sedan kontinuerligt kommer att öka. Samtidigt sparar man varje år in många ton CO ² tack vare ett nytt certifierat, intelligent energihanteringssystem. Sist men inte minst erbjuder Hörmann produkter i linje med en hållbar utveckling. Certifierad märkeskvalitet Hörmanns portar och drivmaskinerier är anpassade till varandra till hundra procent, och för din säkerhet har de kontrollerats och certifierats av oberoende, erkända institut. De tillverkas enligt kvalitetssäkringssystemet DIN EN 9001 i Tyskland och uppfyller alla krav i Europastandard ÅRS garanti Långtidsgaranti Tack vare utmärkta tekniska lösningar och en kompromisslös kvalitetssäkring får man 5 års garanti på alla garageportmaskinerier från Hörmann. * Utförliga garantivillkor finns på: 5

6 Hörmann BiSecur Det moderna fjärrsystemet för garage- och grindmaskinerier Bekvämt och säkert tack vare trådlös tvåvägsteknik Det trådlösa tvåvägssystemet BiSecur med extra säker kryptering är ett mycket gott exempel på framtidsorienterad teknik för enkel och bekväm manövrering av garageportar, grindar, belysning m.m. Du styr funktionerna med elegant designade fjärrkontroller. Funktionen för avläsning av garageportens status är särskilt bekväm: med ett knapptryck tar du reda på om porten är öppen eller stängd. 6

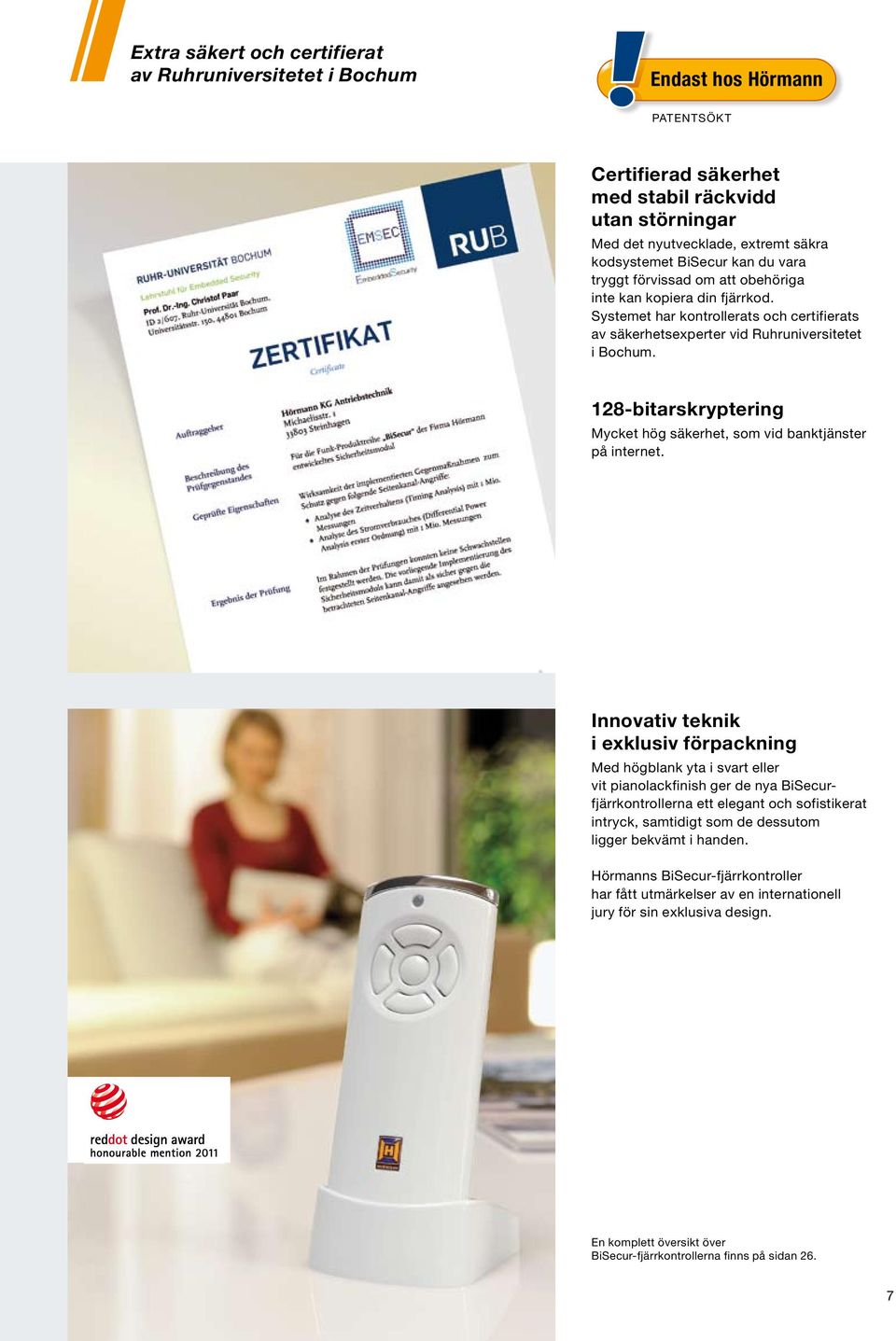

7 Extra säkert och certifierat av Ruhruniversitetet i Bochum Endast hos Hörmann PATENTSÖKT Certifierad säkerhet med stabil räckvidd utan störningar Med det nyutvecklade, extremt säkra kodsystemet BiSecur kan du vara tryggt förvissad om att obehöriga inte kan kopiera din fjärrkod. Systemet har kontrollerats och certifierats av säkerhetsexperter vid Ruhruniversitetet i Bochum. 128-bitarskryptering Mycket hög säkerhet, som vid banktjänster på internet. Innovativ teknik i exklusiv förpackning Med högblank yta i svart eller vit pianolackfinish ger de nya BiSecurfjärrkontrollerna ett elegant och sofistikerat intryck, samtidigt som de dessutom ligger bekvämt i handen. Hörmanns BiSecur-fjärrkontroller har fått utmärkelser av en internationell jury för sin exklusiva design. En komplett översikt över BiSecur-fjärrkontrollerna finns på sidan 26. 7

8 Bekväm avläsning av portläget Bekvämt och säkert tack vare trådlös tvåvägsteknik Du slipper gå ut i regn och rusk för att kontrollera att porten är stängd. Tryck på knappen på fjärrkontrollen HS 5 BS, så visar LED-färgen i vilket läge porten befinner sig. Ytterligare ett tryck på knappen* stänger porten. * Vid manövrering utom synhåll från porten krävs en extra fotocell. 8

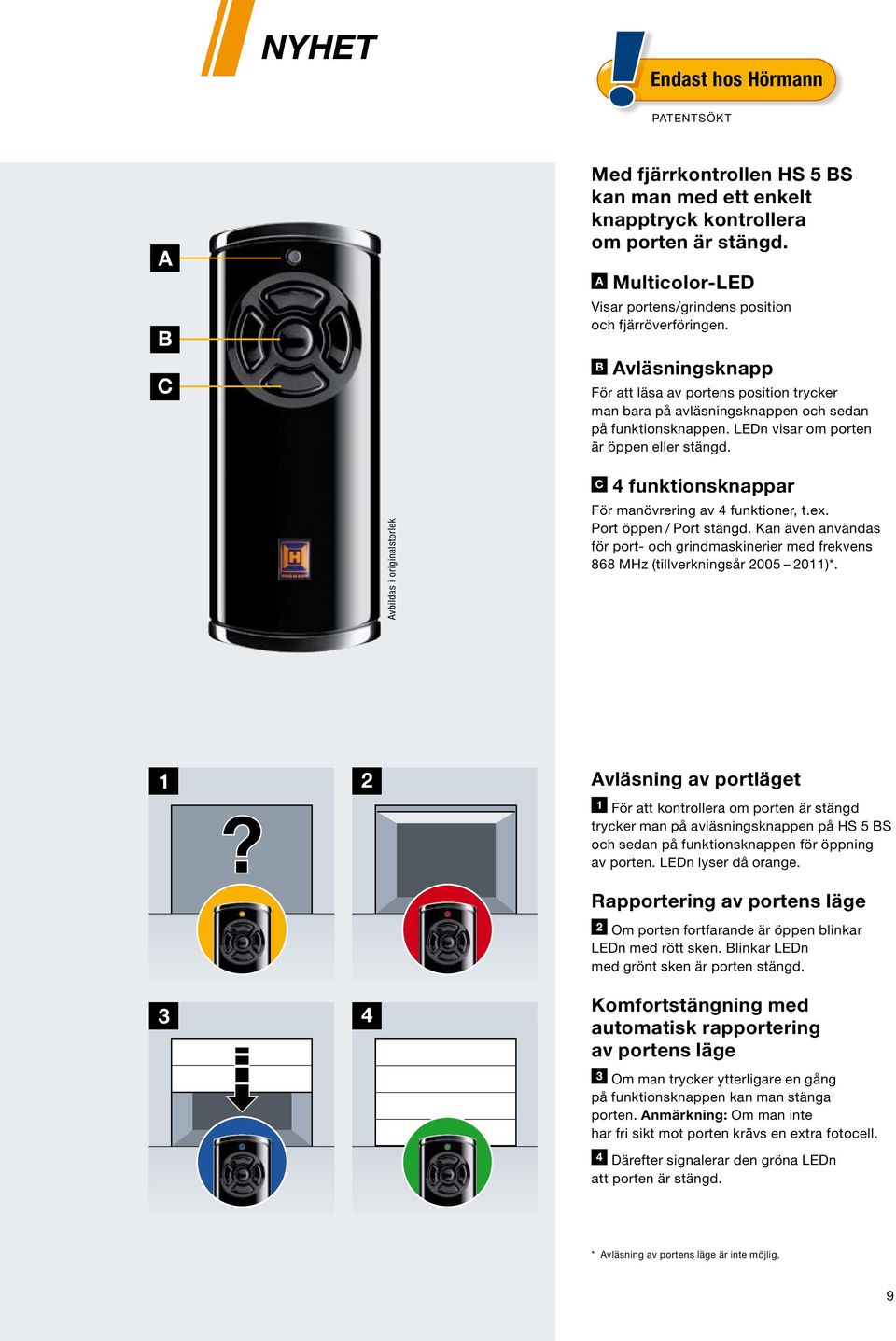

9 NYHET Endast hos Hörmann PATENTSÖKT A B C Med fjärrkontrollen HS 5 BS kan man med ett enkelt knapptryck kontrollera om porten är stängd. A Multicolor-LED Visar portens/grindens position och fjärröverföringen. B Avläsningsknapp För att läsa av portens position trycker man bara på avläsningsknappen och sedan på funktionsknappen. LEDn visar om porten är öppen eller stängd. C 4 funktionsknappar Avbildas i originalstorlek För manövrering av 4 funktioner, t.ex. Port öppen / Port stängd. Kan även användas för port- och grindmaskinerier med frekvens 868 MHz (tillverkningsår )*.??? 1 2? Avläsning av portläget 1 För att kontrollera om porten är stängd trycker man på avläsningsknappen på HS 5 BS och sedan på funktionsknappen för öppning av porten. LEDn lyser då orange. Rapportering av portens läge 2 Om porten fortfarande är öppen blinkar LEDn med rött sken. Blinkar LEDn med grönt sken är porten stängd. 3 4 Komfortstängning med automatisk rapportering av portens läge 3 Om man trycker ytterligare en gång på funktionsknappen kan man stänga porten. Anmärkning: Om man inte har fri sikt mot porten krävs en extra fotocell. 4 Därefter signalerar den gröna LEDn att porten är stängd. * Avläsning av portens läge är inte möjlig. 9

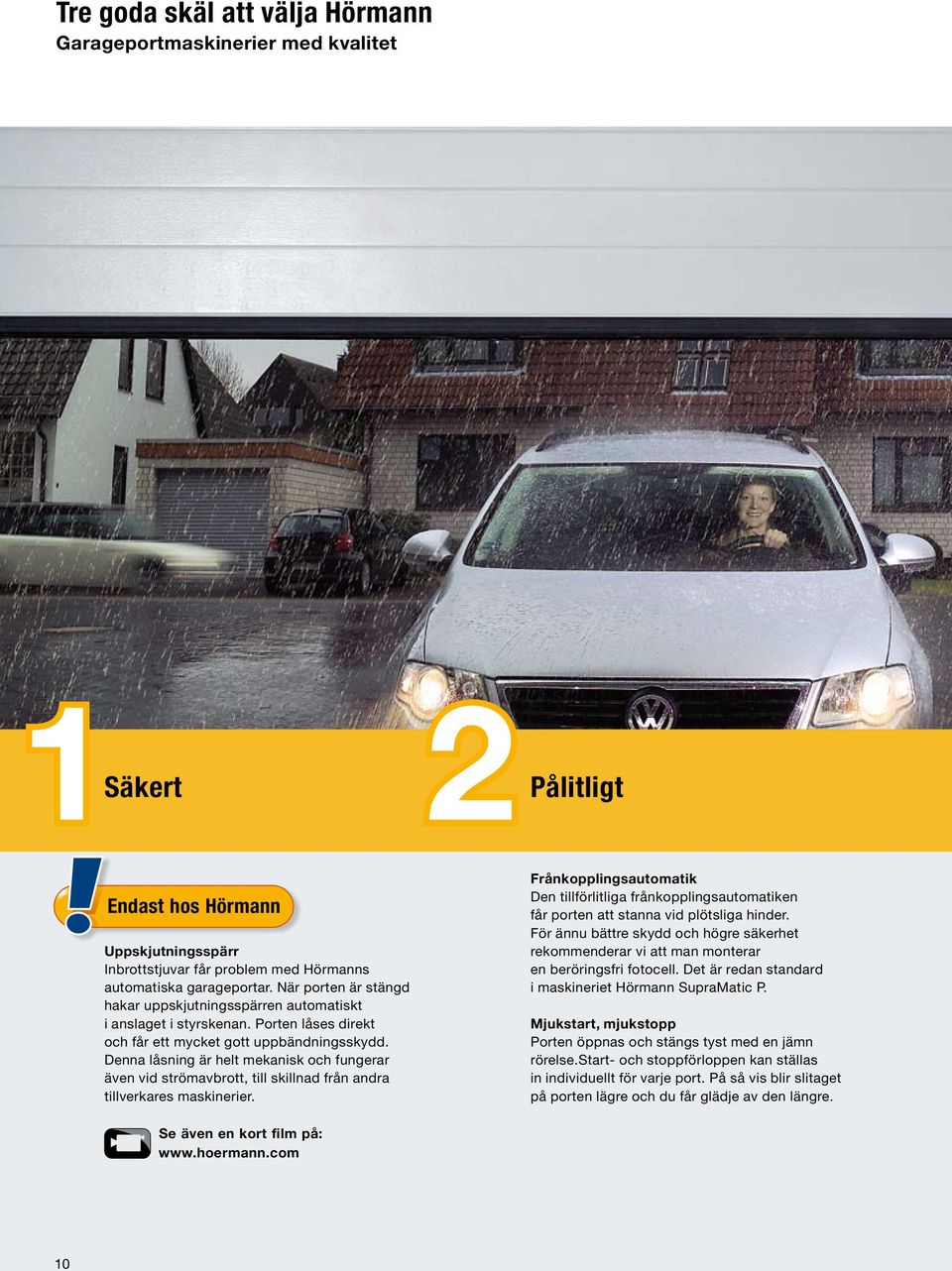

10 Tre goda skäl att välja Hörmann Garageportmaskinerier med kvalitet 1 2 Säkert Pålitligt Endast hos Hörmann Uppskjutningsspärr Inbrottstjuvar får problem med Hörmanns automatiska garageportar. När porten är stängd hakar uppskjutningsspärren automatiskt i anslaget i styrskenan. Porten låses direkt och får ett mycket gott uppbändningsskydd. Denna låsning är helt mekanisk och fungerar även vid strömavbrott, till skillnad från andra tillverkares maskinerier. Frånkopplingsautomatik Den tillförlitliga frånkopplingsautomatiken får porten att stanna vid plötsliga hinder. För ännu bättre skydd och högre säkerhet rekommenderar vi att man monterar en beröringsfri fotocell. Det är redan standard i maskineriet Hörmann SupraMatic P. Mjukstart, mjukstopp Porten öppnas och stängs tyst med en jämn rörelse.start- och stoppförloppen kan ställas in individuellt för varje port. På så vis blir slitaget på porten lägre och du får glädje av den längre. Se även en kort film på: 10

11 Testad säkerhet Hörmann garageportsmaskinerier är perfekt anpassade till Hörmann takskjutportar och kontrollerade och certifierade av TÜV Nord enligt TTZ-riktlinjerna Inbrottsförebyggande åtgärder för garageportar. 1 3Turbosnabbt 2 Maskineriet SupraMatic Du kan köra in snabbare med garageportsmaskineriet SupraMatic i kombination med din takskjutport från Hörmann. Upp till 50 % högre öppningshastighet innebär ökad säkerhet och mindre stress vid garageinfarter med mycket trafik. Jämför öppningshastigheten hos SupraMatic med vanliga garageportsmaskinerier och se vår kortfilm på:

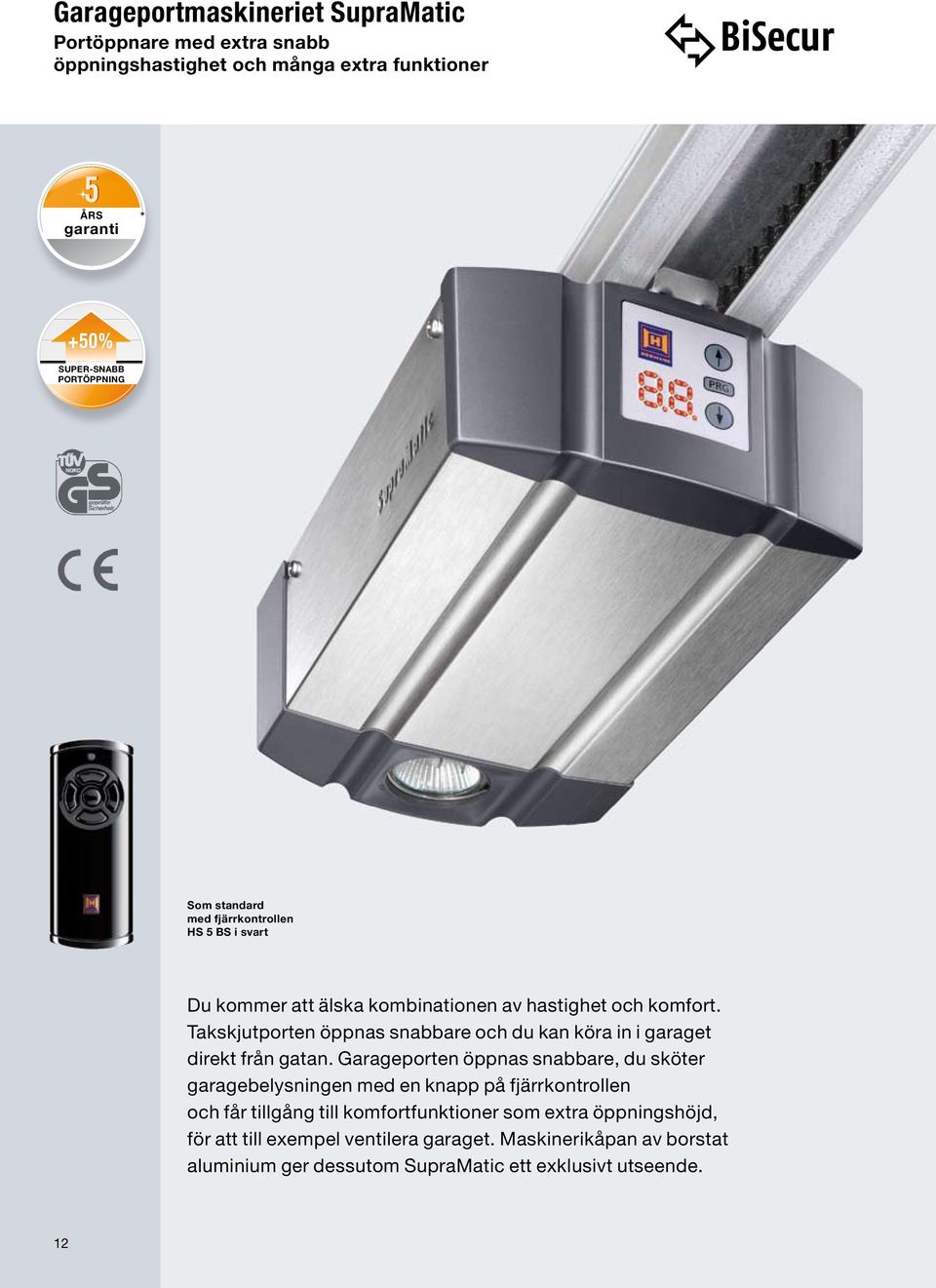

12 Garageportmaskineriet SupraMatic Portöppnare med extra snabb öppningshastighet och många extra funktioner ÅRS garanti SUPER-SNABB PORTÖPPNING Som standard med fjärrkontrollen HS 5 BS i svart Du kommer att älska kombinationen av hastighet och komfort. Takskjutporten öppnas snabbare och du kan köra in i garaget direkt från gatan. Garageporten öppnas snabbare, du sköter garagebelysningen med en knapp på fjärrkontrollen och får tillgång till komfortfunktioner som extra öppningshöjd, för att till exempel ventilera garaget. Maskinerikåpan av borstat aluminium ger dessutom SupraMatic ett exklusivt utseende. 12

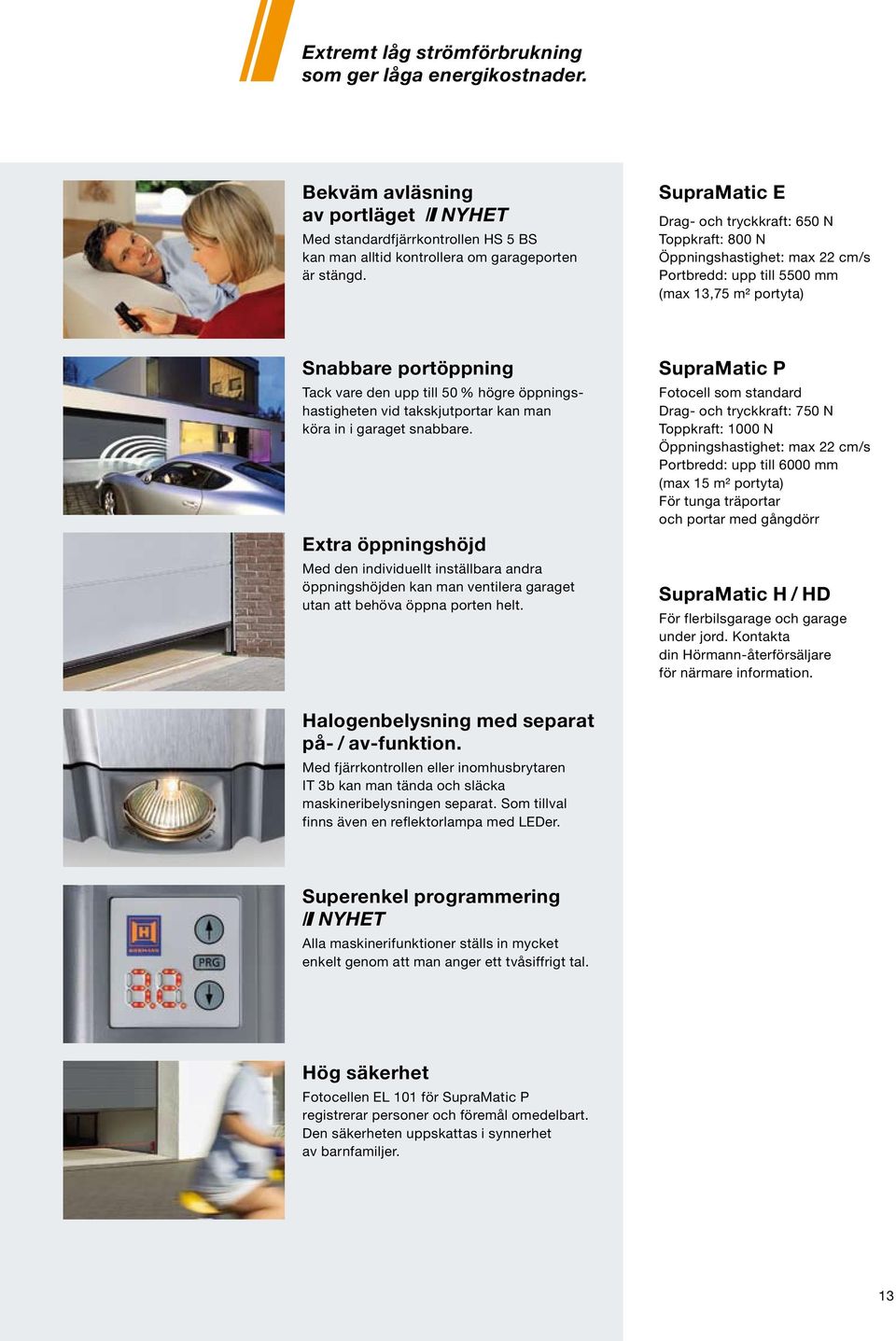

13 Extremt låg strömförbrukning som ger låga energikostnader. Bekväm avläsning av portläget NYHET Med standardfjärrkontrollen HS 5 BS kan man alltid kontrollera om garageporten är stängd. SupraMatic E Drag- och tryckkraft: 650 N Toppkraft: 800 N Öppningshastighet: max 22 cm/s Portbredd: upp till 5500 mm (max 13,75 m² portyta) Snabbare portöppning Tack vare den upp till 50 % högre öppningshastigheten vid takskjutportar kan man köra in i garaget snabbare. Extra öppningshöjd Med den individuellt inställbara andra öppningshöjden kan man ventilera garaget utan att behöva öppna porten helt. SupraMatic P Fotocell som standard Drag- och tryckkraft: 750 N Toppkraft: 1000 N Öppningshastighet: max 22 cm/s Portbredd: upp till 6000 mm (max 15 m² portyta) För tunga träportar och portar med gångdörr SupraMatic H / HD För flerbilsgarage och garage under jord. Kontakta din Hörmann-återförsäljare för närmare information. Halogenbelysning med separat på- / av-funktion. Med fjärrkontrollen eller inomhusbrytaren IT 3b kan man tända och släcka maskineribelysningen separat. Som tillval finns även en reflektorlampa med LEDer. Superenkel programmering NYHET Alla maskinerifunktioner ställs in mycket enkelt genom att man anger ett tvåsiffrigt tal. Hög säkerhet Fotocellen EL 101 för SupraMatic P registrerar personer och föremål omedelbart. Den säkerheten uppskattas i synnerhet av barnfamiljer. 13

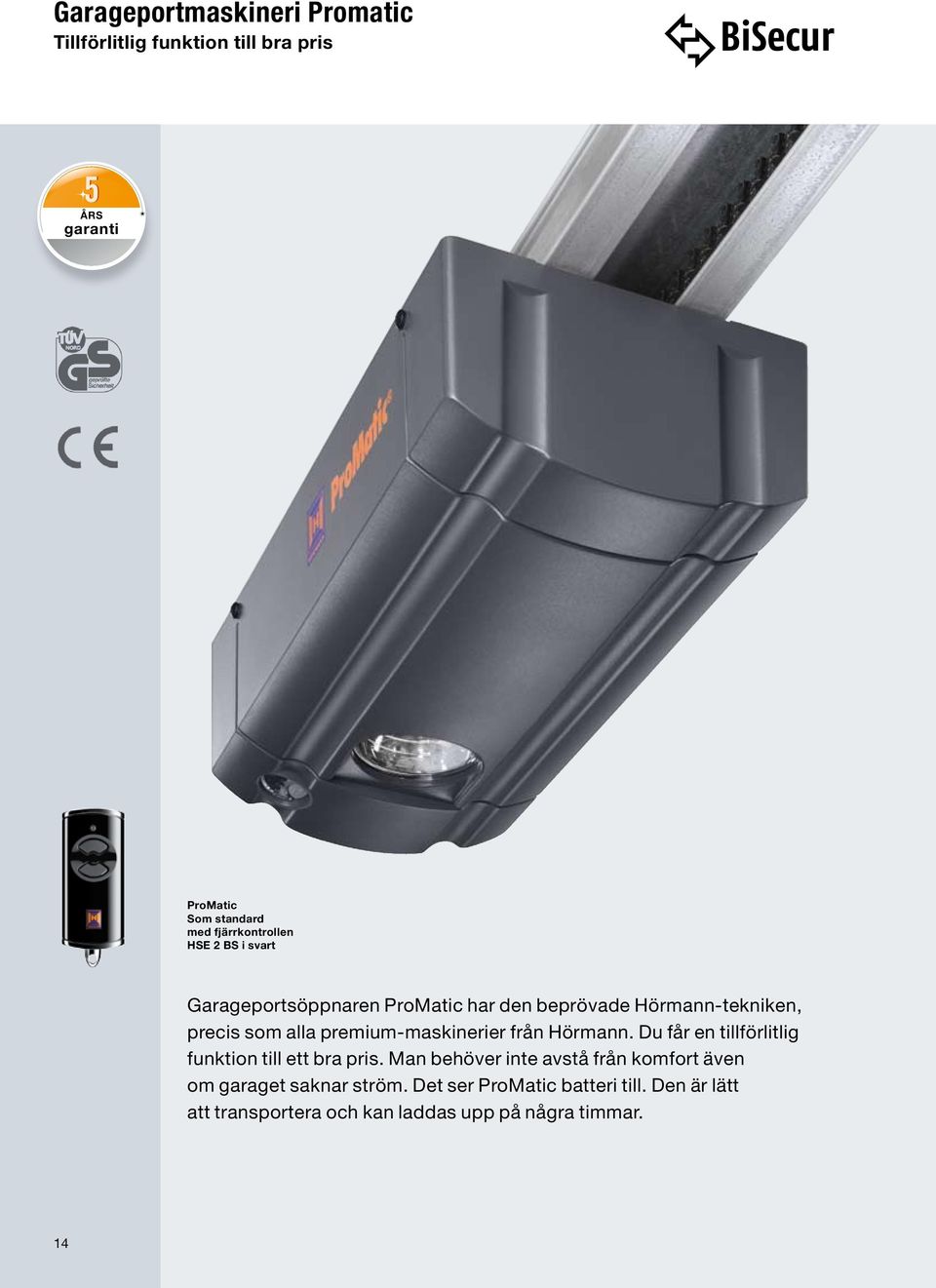

14 Garageportmaskineri Promatic Tillförlitlig funktion till bra pris ÅRS garanti ProMatic Som standard med fjärrkontrollen HSE 2 BS i svart Garageportsöppnaren ProMatic har den beprövade Hörmann-tekniken, precis som alla premium-maskinerier från Hörmann. Du får en tillförlitlig funktion till ett bra pris. Man behöver inte avstå från komfort även om garaget saknar ström. Det ser ProMatic batteri till. Den är lätt att transportera och kan laddas upp på några timmar. 14

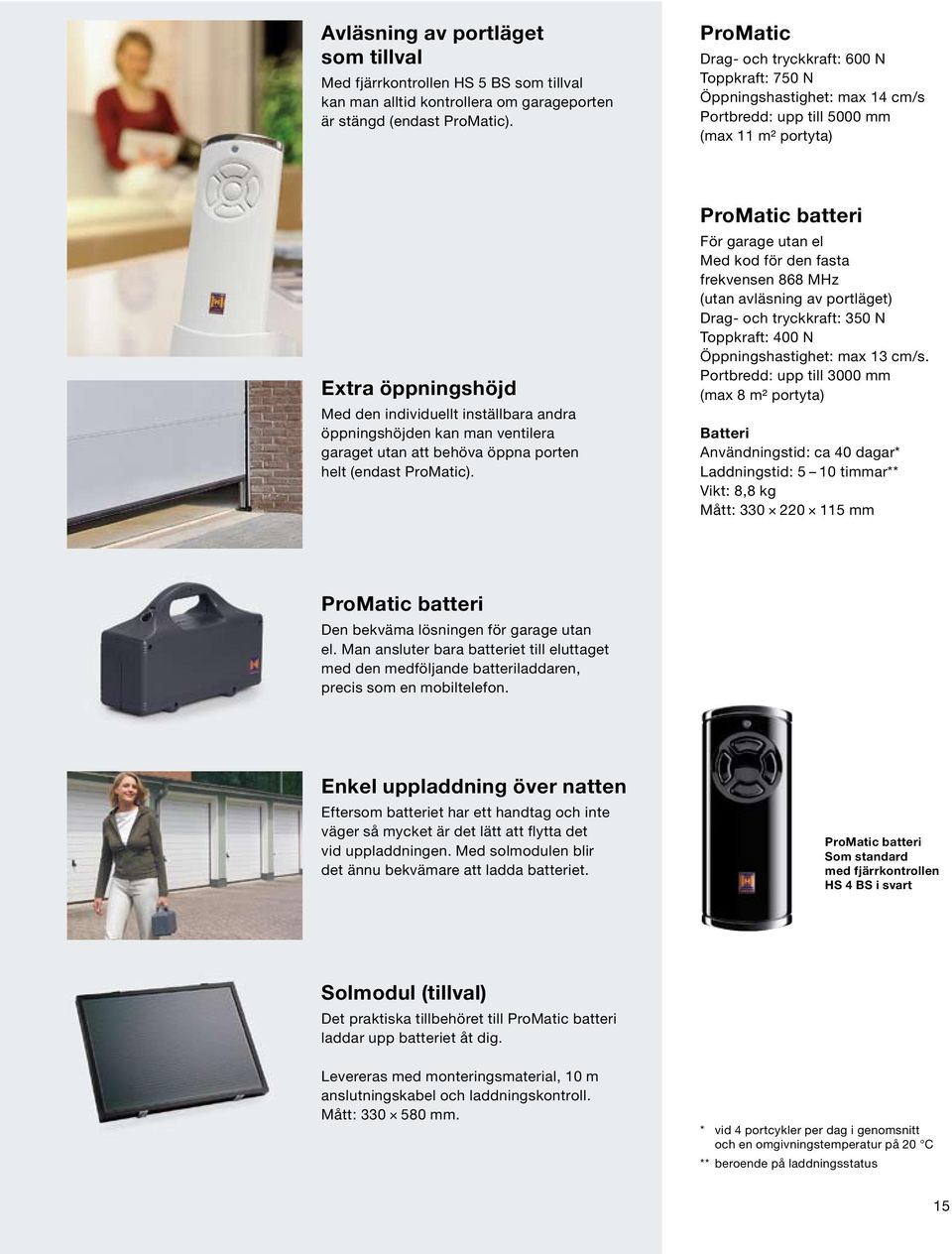

15 Avläsning av portläget som tillval Med fjärrkontrollen HS 5 BS som tillval kan man alltid kontrollera om garageporten är stängd (endast ProMatic). ProMatic Drag- och tryckkraft: 600 N Toppkraft: 750 N Öppningshastighet: max 14 cm/s Portbredd: upp till 5000 mm (max 11 m² portyta) Extra öppningshöjd Med den individuellt inställbara andra öppningshöjden kan man ventilera garaget utan att behöva öppna porten helt (endast ProMatic). ProMatic batteri För garage utan el Med kod för den fasta frekvensen 868 MHz (utan avläsning av portläget) Drag- och tryckkraft: 350 N Toppkraft: 400 N Öppningshastighet: max 13 cm/s. Portbredd: upp till 3000 mm (max 8 m² portyta) Batteri Användningstid: ca 40 dagar* Laddningstid: 5 10 timmar** Vikt: 8,8 kg Mått: mm ProMatic batteri Den bekväma lösningen för garage utan el. Man ansluter bara batteriet till eluttaget med den medföljande batteriladdaren, precis som en mobiltelefon. Enkel uppladdning över natten Eftersom batteriet har ett handtag och inte väger så mycket är det lätt att flytta det vid uppladdningen. Med solmodulen blir det ännu bekvämare att ladda batteriet. ProMatic batteri Som standard med fjärrkontrollen HS 4 BS i svart Solmodul (tillval) Det praktiska tillbehöret till ProMatic batteri laddar upp batteriet åt dig. Levereras med monteringsmaterial, 10 m anslutningskabel och laddningskontroll. Mått: mm. * vid 4 portcykler per dag i genomsnitt och en omgivningstemperatur på 20 C ** beroende på laddningsstatus 15

16 Hörmann motorskena Säker dag som natt tack vare automatisk portlåsning Endast hos Hörmann Automatisk portlåsning i motorskenan Om garageporten är stängd, hakar uppskjutningsspärren automatiskt i styrskenans anslag. Porten låses fast omedelbart och skyddas mot att bändas upp. Detta sker helt mekaniskt och porten är därmed skyddad även om strömmen bryts! Se även en kort film på: Mycket platt styrskena Eftersom styrskenan bara är 30 mm hög passar den alla vanliga garageportsöppnare och är därför perfekt även för kompletteringar. Invändig nödöppning Porten kan öppnas bekvämt inifrån vid strömavbrott. Portmedbringare i universalutförande Passar till alla övriga vanligt förekommande vipp- och takskjutportar på marknaden. Underhållsfri kuggrem Kevlar-kuggremmen med förstärkning av aramidfibrer är extra draghållfast och tyst. Den behöver inte smörjas en stor fördel jämfört med kedje- eller spindeldrivning. Automatisk remspänning Den kraftfulla fjädermekanismen spänner kuggremmen automatiskt och ger på så sätt en lugn och jämn rörelse. 16

17 Som standard för alla garageportsmaskinerier från Hörmann 6 Kompakt enhet Hos Hörmann bildar porten, maskineriet och skenan en enda fast, kompakt enhet. Inga extra styrningsenheter eller lösa, rörliga anslutningskablar behövs. Enkel installation Det går snabbt och enkelt att montera maskinerier från Hörmann. Med de justerbara upphängningarna kan styrskenorna monteras individuellt i taket. Dessutom kan maskinerierna även fästas direkt på förbindningsprofilen på Hörmann takskjutportar (vid portbredder upp till 3000 mm). Upphängning i garagetaket behövs då inte. Ännu en fördel är att endast en upphängning räcker även om skenorna är långa. Monterad i mitten Eftersom motorskenan är monterad mitt på portbladet inverkar dragkrafterna jämnt över porten. Ingen risk för sneddragning, inget slitage, som så ofta vid maskinerier på ena portsidan. Specialbeslag för slagportar Tillvalsbeslaget är lätt att montera och är därmed även mycket lätt att komplettera med. 17

18 Tre goda skäl att välja Hörmann Grindmaskinerier med kvalitet 1 2 Säkert Pålitligt Frånkopplingsautomatik Hörmann grindmaskinerier fungerar säkert i varje fas av öppning och stängning. Grinden stannar direkt vid plötsliga hinder. Fotoceller som identifierar personer och föremål beröringsfritt ger extra säkerhet. De integreras enkelt och elegant i säkerhetsstolparna (se sidan 37) som placeras i infarten för att skapa ett säkert rörelseområde för din slag- eller skjutgrind. Mjukstart, mjukstopp Grindmaskinerier från Hörmann ger en bekvämt tyst och säker gång. Grinden startar utan ryck och bromsar mjukt när den stängs. Det skyddar porten, maskineriet och grannarnas nerver. 18

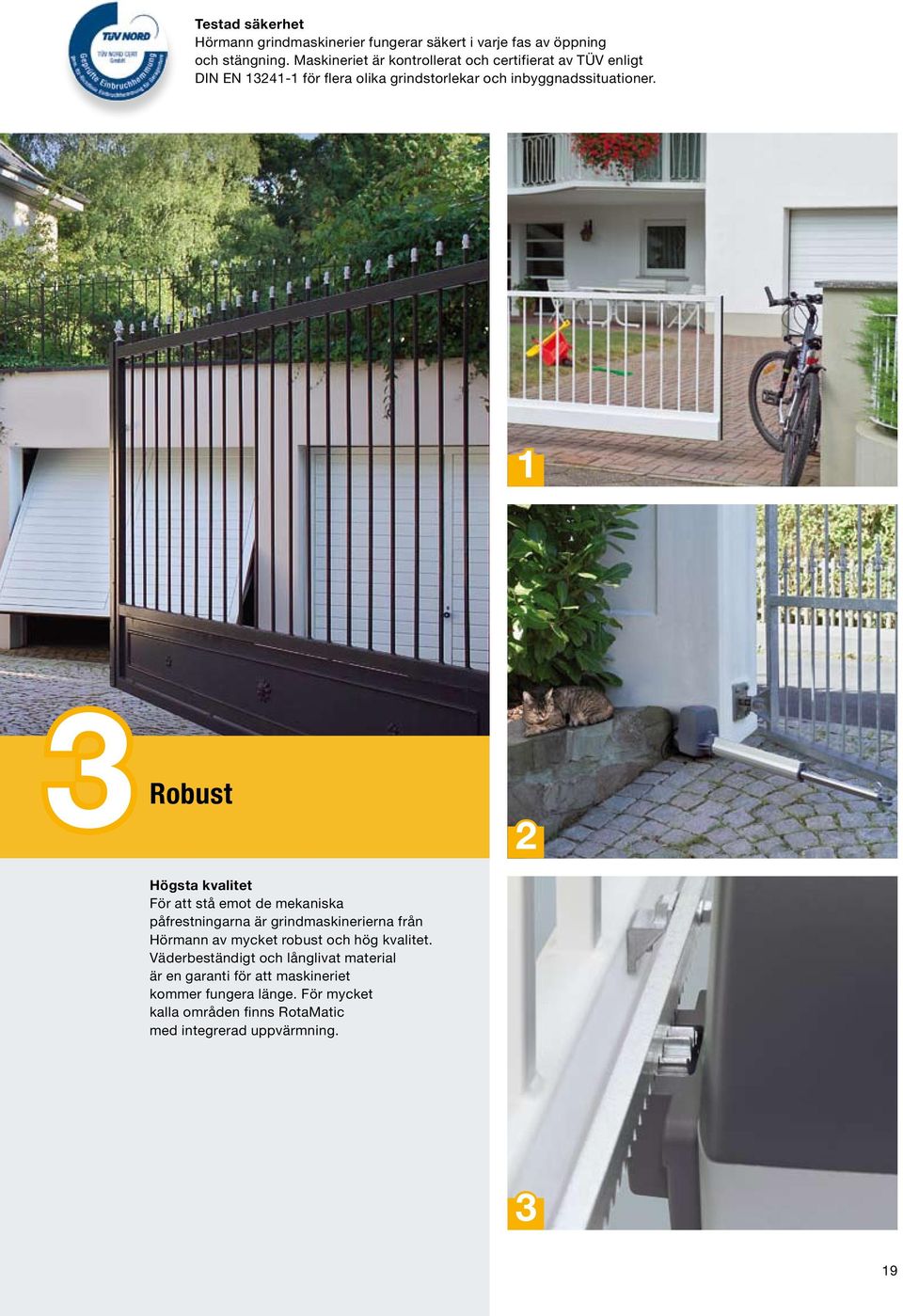

19 Testad säkerhet Hörmann grindmaskinerier fungerar säkert i varje fas av öppning och stängning. Maskineriet är kontrollerat och certifierat av TÜV enligt DIN EN för flera olika grindstorlekar och inbyggnadssituationer. 1 3Robust 2 Högsta kvalitet För att stå emot de mekaniska påfrestningarna är grindmaskinerierna från Hörmann av mycket robust och hög kvalitet. Väderbeständigt och långlivat material är en garanti för att maskineriet kommer fungera länge. För mycket kalla områden finns RotaMatic med integrerad uppvärmning. 3 19

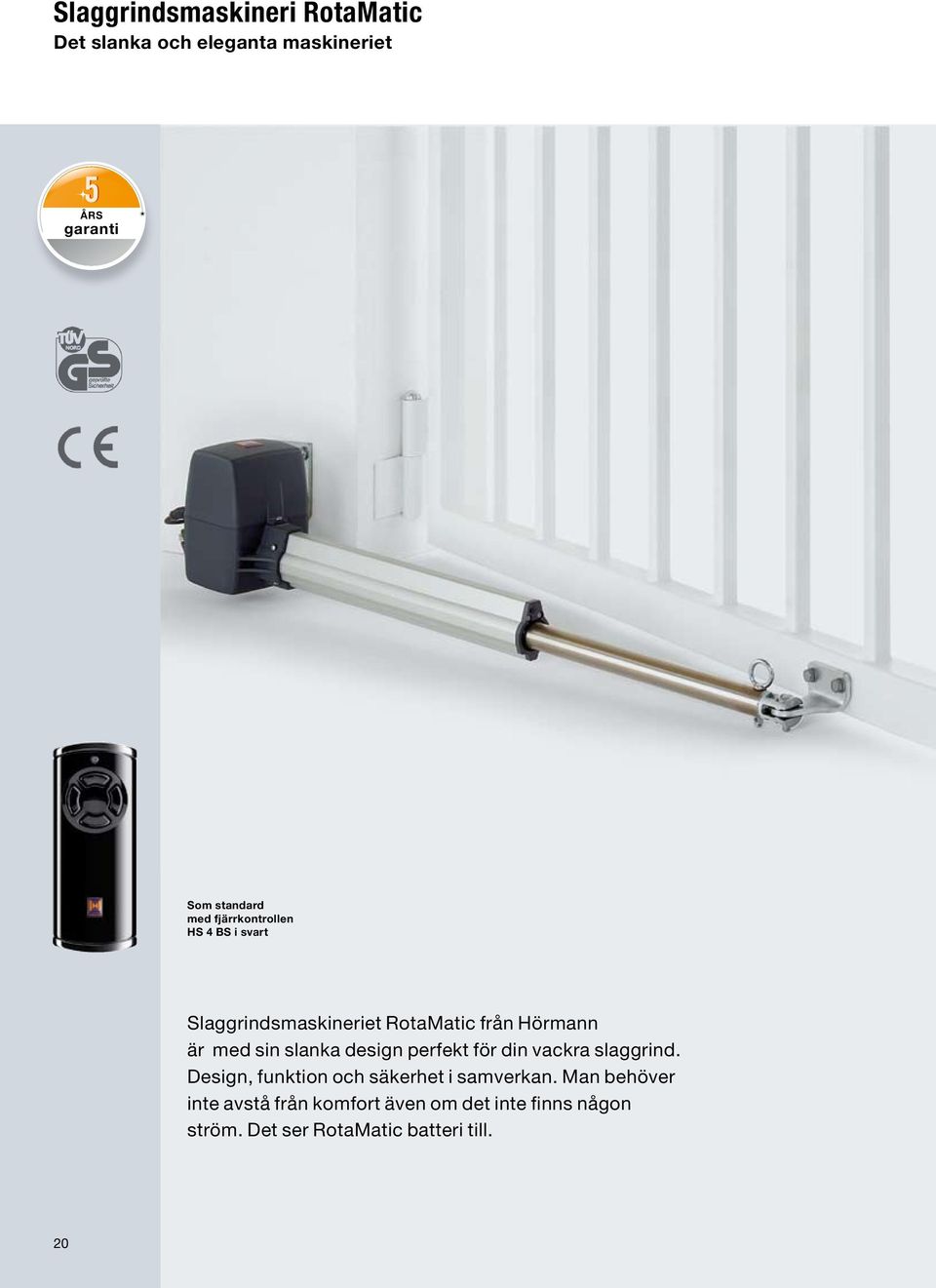

20 Slaggrindsmaskineri RotaMatic Det slanka och eleganta maskineriet ÅRS garanti Som standard med fjärrkontrollen HS 4 BS i svart Slaggrindsmaskineriet RotaMatic från Hörmann är med sin slanka design perfekt för din vackra slaggrind. Design, funktion och säkerhet i samverkan. Man behöver inte avstå från komfort även om det inte finns någon ström. Det ser RotaMatic batteri till. 20

21 Slaggrindsmaskinerierna RotaMatic und RotaMatic P / PL manövreras med det extremt säkra och certifierade trådlösa systemet BiSecur. Portläget kan inte läsas av. RotaMatic batteri För infartsgrindar utan el. Batteriet är lätt att transportera och kan laddas upp på några timmar, t.ex. över natten. Solmodul (tillval) Med solmodulen som tillval behövs inget elnät. Levereras med monteringsmaterial, 10 m anslutningskabel och laddningskontroll. Mått: mm RotaMatic Grindbladsbredd: max 2500 mm Grindbladshöjd: max 2000 mm Vikt: max 220 kg RotaMatic P Grindbladsbredd: max 2500 mm Grindbladshöjd: max 2000 mm Vikt: max 400 kg RotaMatic PL Grindbladsbredd: max 4000 mm Grindbladshöjd: max 2000 mm Vikt: max 400 kg RotaMatic batteri Med fast frekvens 868 MHz Grindbladsbredd: max 2500 mm Grindbladshöjd: max 2000 mm Vikt: max 120 kg Batteri Integrerat i låsbart kopplingsskåp Användningstid: ca 30 dagar* Laddningstid: 5 10 timmar** Vikt: 8,8 kg Mått: mm Dämpningsprofil (tillval) Grindmaskineriet RotaMatic med dämpningsprofil som tillval är kontrollerat och certifierat enligt TÜV för flera olika grindstorlekar och inbyggnadssituationer. * vid 4 portcykler per dag i genomsnitt och en omgivningstemperatur på 20 C ** beroende på laddningsstatus Ellås (tillval) Slaggrindar utsätts för enorma belastningar när det blåser hårt. Med ett extra ellås kan de inte kan blåsa upp. Extra tillbehör Ellås (rekommenderas från 1500 mm flygelbredd) Dämpningsprofil Nödbatteri HNA Låsbar nödupplåsning HSK 3 Integrerad värme för kalla områden (ner till -35 C) Beslagsvarianter för speciella inbyggnadsvillkor SK-version (tillval) För högre säkerhet vid in- och utfart finns RotaMatic-maskineriet som SK-version. Envägsfotocell och gul signallampa ingår. 21

22 Slaggrindsmaskineri under marken DTU 250 Det nästan osynliga maskineriet för grindar i eleganta miljöer DTU 250 Grindbladsbredd: max 2500 mm Grindbladshöjd: max 2500 mm Vikt: max 500 kg För detta maskineri måste fjärrenheten beställas separat. Ett tekniskt klarläggande behövs också. Kontakta din Hörmann-återförsäljare. DTU 250 är ett platsbesparande och nästan osynligt slaggrindsmaskineri under markytan, för privat bruk. Markmontaget lämpar sig särskilt väl för grindar i eleganta och representativa miljöer. 22

23 Slaggrindsmaskineri DTU 700 Det extra robusta och kraftfulla maskineriet DTH 700 Grindbladsbredd: max 7000 mm Grindbladshöjd: max 2500 mm Vikt: max 1000 kg För detta maskineri måste fjärrenheten beställas separat. Ett tekniskt klarläggande behövs också. Kontakta din Hörmann-återförsäljare. DTH 700 är en extra kraftfull och robust variant från Hörmann. Både för privat och kommersiellt bruk. 23

24 Skjutgrindsmaskineri LineaMatic Det kompakta och pålitliga maskineriet LineaMatic Grindbladsbredd: max 6000 mm Grindbladshöjd: max 2000 mm Vikt: max 300 kg Fribärande 250 kg LineaMatic P Grindbladsbredd: max 8000 mm Grindbladshöjd: max 2000 mm Vikt: max 500 kg Fribärande 400 kg LineaMatic H Grindbladsbredd: max mm Grindbladshöjd: max 3000 mm Vikt: max 800 kg Fribärande 600 kg Fjärrstyrning måste beställas separat för detta maskineri. Ett tekniskt klarläggande behövs också. Kontakta din Hörmann-återförsäljare. Skjutgrindsmaskineriet LineaMatic har ett kompakt hölje av pressgjuten zink och glasfiberförstärkt plast, pålitlig elektronik och kan justeras på höjden. Skjutportsmaskineriet LineaMatic manövreras med det extremt säkra och certifierade trådlösa systemet BiSecur. Portläget kan inte läsas av. Som standard med fjärrkontrollen HS 4 BS i svart SK-version (tillval) I det kompletta systemet LineaMatic SK ingår enkel fotocell och gult LED-signalljus för vägg eller stolpe i leveransen. 24

25 Skjutgrindsmaskineri STA 400 För stora, tunga grindar STA 400 Grindbladsbredd: max mm Grindbladshöjd: max 3000 mm Vikt: max 2500 kg Fribärande 1800 kg Fjärrstyrning måste beställas separat för detta maskineri. Ett tekniskt klarläggande behövs också. Kontakta din Hörmann-återförsäljare. Maskineriet för skjutgrindar STA 400 är speciellt konstruerat för stora grindar. Det tillhörande styrsystemet B460 FU ger en exakt startrörelse och ett mjukt stopp. 25

26 Innovativ teknik i exklusiv förpackning De nya BiSecur-fjärrkontrollerna 26

27 Fjärrkontroll HS 5 BS NYHET 4 knappfunktioner plus avläsningsknapp, finns i svart och vitt, alla funktioner endast för maskinerierna SupraMatic och ProMatic Exklusiv design Välj mellan utförande i högblank svart eller vit* pianolackfinish. Störningsokänslig signal Med stabil räckvidd. 128-bitarskryptering Mycket hög säkerhet, som vid banktjänster på internet. Fjärrkontroll HSE 2 BS NYHET 2 knappfunktioner inkl. nyckelring, finns i svart och vitt Enkel överföring av kodning Kopiera enkelt från en fjärrkontroll till en annan. Stöttålig Fjärrkontrollen är mycket robust tack vare den inbyggda antennen. Fjärrkontroll HS 4 BS NYHET 4 knappfunktioner finns endast i svart Extra lång batterilivslängd Vid normal användning av vanliga AAA-batterier**. Bakåtkompatibel till frekvens 868 MHz Alla maskinerier från Hörmann med frekvens 868 MHz (tillverkningsår ) kan även användas med de nya BiSecur-manöverlementen***. Fjärrkontroll HS 1 BS NYHET 1 knappfunktion finns endast i svart Bild på vänster sida: förstorad bil på fjärrkontrollen HS 5 BS i vitt med fjärrkontrollstation som tillval * Finns ej för HS 4 BS och HS 1 BS ** Finns endast för HS 5 BS, HS 4 BS och HS 1 BS ***Portläget kan inte läsas av. 27

28 Mobila tillbehör För alla situationer Med den mobila fjärrkontrollen styr du infartsgrinden eller garageporten lika lätt som tv:n. Du bestämmer själv om du vill förvara fjärrkontrollen i bilen eller ha den med dig som nyckelring. 28

29 100% kompatibilitet Hos Hörmann passar allt ihop. Du kan använda samma fjärrkontroll både till Hörmanns garageport och infartsgrind. Fjärrkontroll HSD 2-A BS Aluminiumlook, 2 knappfunktioner, kan även användas som nyckelring HSD 2-C BS Högglansförkromad, 2 knappfunktioner, kan även användas som nyckelring Fjärrkontroll HSP 4 BS 4 knappfunktioner, med sändningsspärr, inkl. nyckelring Fjärrkontroll HSZ Det prisvärda alternativet till dyra Homelink-system: Diskret placering på en fast plats i bilen. Fjärrkontrollen HSZ kan stickas in i bilens cigarettändare där man lätt kommer åt den. Fjärrkontroll HSZ 1 BS En knappfunktion, placeras i bilens cigarettändare HSZ 2 BS 2 knappfunktioner, placeras i bilens cigarettändare Fjärrstyrningsset HF 22 BS bestående av fjärrkontroll HSZ 2 BS och mottagare HET 2 BS Använd den praktiska fjärrkontrollen HSZ 2 BS även om du inte har ett Hörmannmaskineri eller om ditt maskineri inte manövreras på frekvensen 868 MHz. Med fjärrstyrningssetet HF 22 BS kan du enkelt modifiera ditt maskineri och dra nytta av alla fördelarna med HSZ 2 BS. Enkel överföring av kod Din egen fjärrkontrollkod kan enkelt överföras till en annan fjärrkontroll. Mottagare HER 1 För manövrering av extra ytterbelysning eller garageport (annat fabrikat) med hjälp av Hörmanns trådlösa tillbehör behöver man en mottagare (1, 2 eller 4 kanaler). 29

30 Stationära tillbehör För utom- och inomhusmiljö Bestäm själv hur du vill styra din garageport eller grind: Med sifferkod eller transponderteknik, klassisk nyckelbrytare eller unika fingeravtryck. 30

31 Radiokodlås FCT 3 BS NYHET För 3 funktioner, med knappbelysning Radiokodlås FCT 10 BS NYHET För 10 funktioner, med belysta knappar och skyddspanel Fingerscanner FFL 12 BS NYHET För 2 funktioner och upp till 12 fingeravtryck Inomhusfjärrbrytare FIT 2 För 2 maskinerier eller maskinerifunktioner Radiokodlås Öppna porten enkelt genom att ange en sifferkod. Då behöver du inte ha med dig någon fjärrkontroll. Sändare för infällt montage För två funktioner, i kombination med vanliga infällda knappar. Kan installeras centralt i farstu / vardagsrum med utsikt över garageporten. HSU 2: för alla vanliga kopplingsdosor med 55 mm Ø med anslutning till husets elnät FUS 2: inkl. 9 V-batteri / anslutningsmöjlighet till spänning på upp till 24 V (ej på bild). Med fast frekvens 868 MHz 31

32 Stationära och bekväma tillbehör För utomhusmiljö Kodlås CTR 1d / CTR 3d För 1 resp. 3 funktioner, med fällbart skydd Kodlås CTR 1b / CTR 3b För 1 resp. 3 funktioner, med belysta knappar och väderbeständig touchknappsats. Kodlås CTV 1 / CTV 3 För 1 resp. 3 funktioner, extra kraftigt, vandalism-skyddat. Fingerscanner FL 12 / FL 100 För 2 funktioner, öppnar garageporten med fingeravtryck. För 12 resp. 100 lagrade fingeravtryck Transponderlås TTR 100 / TTR 1000 För 1 funktion med 2 nycklar (fler på begäran) för upp till 12, 100 eller 1000 nycklar. 32

33 Inomhusbrytare IT 1 Med impulsknapp för att öppna och stänga porten (för ProMatic, SupraMatic och ProMatic batteri). Inomhusbrytare IT 1b Det är lätt att öppna porten med den stora, belysta knappen i IT 1b (för ProMatic och SupraMatic). Inomhusbrytare IT 3b Förutom den stora, belysta öppningsknappen har inomhusbrytaren IT 3b två knappar till. Med dem tänder man maskineribelysningen och kopplar ifrån maskineriets fjärrsystem helt, t.ex. under semestern (för SupraMatic). Inomhusbrytare PB 3 Med belyst impulsknapp för att öppna och stänga porten, knapp för garagebelysning och knapp för frånkoppling av fjärrsystemet (för SupraMatic). Monteringsstolpe STS 1 Monteringsstolpen STS kan beställas med en eller två adaptrar för separata kommandoenheter (som beställs separat). Välj mellan transponderlås TTR 100 och TTR 1000, radiokodlås FCT 10b eller kodlås CTR 1 och 3. Stolpen är lackerad i silvermetallic (RAL 9006), skyddet och foten i skiffergrått (RAL 7015). För utomhusbruk har stolpen skyddsklass IP 44. Höjd: 1250 mm, fotens diameter 300 mm. Bilden visar monteringsstolpen med nyckelbrytaren STUP 40 (tillval). Nyckelbrytare STUP 40 / STAP 40 Infälld och utanpåliggande, inklusive 3 nycklar Nyckelbrytare ESU 40 / ESA 40 Infälld och utanpåliggande, inklusive 3 nycklar 33

34 För nödsituationer Innovativa idéer för komfort och säkerhet Produkter från Hörmann är alltid lite mer genomtänkta. De har många praktiska detaljer som gör porten mer lätthanterlig och ökar säkerheten. Med fotoceller kan man enkelt göra garageporten ännu säkrare, något som särskilt barnfamiljer uppskattar. Och tack vare nödbatteriet är det enkelt att öppna porten även under strömavbrott. 34

35 Nödbatteriet HNA för garageportsöppnare Denna nödförsörjning kompenserar utan problem vid strömavbrott på upp till 18 timmar eller max 5 portcykler. Nödbatteriet laddar upp sig automatiskt under normal drift. Alla aktuella garageportsmaskinerier från Hörmann kan kompletteras med nödbatteriet. Nödbatteriet HNA Outdoor för grindmaskinerier Slaggrindsmaskineriet RotaMatic och skjutgrindsmaskineriet LineaMatic kan även utrustas med nödförsörjning för att kompensera för strömavbrott. Kan monteras på väggen eller marken. Extra nödupplåsning För garage utan en andra ingång erbjuder vi dessa möjligheter att öppna garageporten utifrån i nödfall (t.ex. vid strömavbrott): För takskjutportar utan handtag Nödupplåsningslås med rundcylinder (kan inte integreras i byggnadens låssystem) eller nödfrikoppling i 8 utföranden inklusive lås (kan integreras i byggnadens låssystem). För vipp- och takskjutportar med handtag Nödupplåsning (ej på bild) Fotocell De tillförlitliga systemen med enkel fotocell från Hörmann stoppar porten omedelbart när ljusstrålen bryts. De kan monteras direkt på porten eller integreras i monteringsstolparna STL. Signalljus Signalljus vid infartsgrinden ökar säkerheten både på natten och dagen, eftersom portrörelsen visas genom en ljussignal. Standard på RotaMatic SK och LineaMatic SK, inklusive enkel fotocell. 35

36 Belysnings- och säkerhetstillbehör Teknik kring infartsgrinden Hörmanns set med monteringsstolpar av väderbeständigt, exloxerat aluminium för mer ljus och ökad säkerhet. Tack vare olika insatser för fotoceller och LED-ljusmoduler, som precis som kåporna är tillverkade i skiffergrå plast (RAL 7015), kan du utforma dem som du vill. 36

37 Mer ljus och ökad säkerhet för infartsområdet Belysningsmonteringsstolpe SLS Belysnings-monteringsstolpen SLS med en LED-ljusmodul finns i höjderna 550 mm och 1080 mm. För ännu effektivare belysning på infarten kan stolpen på 1080 mm även levereras med två LED-ljusmoduler. Dekorsektion Varmt vitt ljus Neutralt vitt ljus SLS-K med LED-ljusmodul höjd 550 mm SLS-L med dubbel LED-ljusmodul höjd 1080 mm SLS-L med LED-ljusmodul och dekorsektion höjd 1080 mm LED-ljusmoduler Du kan välja mellan varmt eller neutralt vitt ljus i ljusmodulerna. De kan dessutom bli extra snygga med dekorsektionen i aluminium som tillval. Säkerhetsmonteringsstolpe STL Det 550 mm höga basutförandet har plats för en fotocell. Som tillval kan stolpen även beställas med två fotoceller eller en fotocell och en LED-ljusmodul. STL med fotocell som tillval STL med två fotoceller som tillval STL med fotocell och LED-ljusmodul som tillval LED-belysning för portar LED-ljusrampen med neutralt vitt ljus belyser din port och sidodörr på ett dekorativt sätt. Instickssystemet kan kortas av efter behov och passar därför alla portar. Välj mellan att montera LED-ljusrampen ovanför porten (bilden ovan) eller på portbladets nederkant, LED-avstånd: 125 mm. 37

38 Storlekar och inbyggnadsdata SupraMatic, ProMatic = standard SupraMatic E SupraMatic P ProMatic ProMatic batteri Produktbeskrivning Antal uppställningsplatser / max 12 / max 25 / max 6 / max 2 Portcykler (öppna / stäng) per dag max 25 max 50 max 12 max 4 Lämplig för: Näringsverksamhet Portar med gångdörrar / Träportar / * / / Träportar med portbredd upp till max 3,5 m och en portbladsyta på 9 m² Portbredd upp till max ** Portbladsyta upp till max 13,75 m² 15,00 m² 11 m² 8 m² Maskineridata Motor 24 V likströmsmotor Nätanslutning 230 V 240 V växelspänning 230 V 240 V växelspänning Effektförbrukning 0,2 kw 0,2 kw / Se Inbyggnadsdata Drag- och tryckkraft 650 N 750 N 600 N 350 N Kortvarig toppkraft 800 N 1000 N 750 N 400 N Öppningshastighet Ca 22 cm/s Ca 22 cm/s Ca 14 cm/s Ca 13 cm/s Standby < 1 W < 1 W < 7 W < 0,1 W Hus Aluminium och plast, grundplatta av galvaniserat stål Plast, grundplatta av galvaniserat stål Temperaturområde 20 C till +60 C 15 C till +45 C Skyddsklass Endast för torrutrymmen Styrelektronik Impulsstyrning Utrustning Kraftbegränsning Mjukstart och mjukstopp kan ställas in Indikering Dubbel 7-segmentsdisplay LED LED Maskineribelysning och delöppning kan ställas in / Automatisk stängning kan ställas in Öppethållningstid efter aktivering sek sek. 30 sek. Fjärrkontroll (868 MHz) Integrerad mottagare (868 MHz) Manöverknappar Fjärrkontroll HS 5 BS med 5 knappar (svart) Tvåvägs 3-kanalsmottagare BS Bredvid indikeringen på maskinerikåpan Mikrofjärrkontroll HSE 2 BS med 2 knappar (svart) Tvåvägsmottagare BS HS 4 BS Mottagare fast frekvens Manöverknappar på maskinerikåpan Fotocell / EL 101 Snabbgående öppningsfunktion Snabbupplåsning manövreras inifrån Anslutningskabel med europakontakt Inställbar, integrerad garagebelysning / förinställd / 1 minut / med 2 minutersljus / med 30 sekundersljus Inbrottsförebyggande uppskjutningsspärr Universalbeslag för vipp- och takskjutportar 38 * vid portar med gångdörrar krävs fotocell ** > 5500 mm endast i kombination med en FS 60 motorskena och monteringskonsol

39 Lyftrörelse Maskineriets totallängd Skentyp Totallängd Lyftrörelse Kort skena Mellanskena Lång skena Användningsområde för skenor i Hörmann garageportar Berry-vipportar (N80 och DF 98) Takskjutportar med N-beslag Takskjutportar med Z-, L-, H-beslag Berry-vipportar (N80 och DF 98) Takskjutportar med N-beslag Takskjutportar med Z-, L-, H-beslag Höjd till 2500 till 2250 till 2125 till 2750 till 2500 till 2375 Takskjutportar med N-, Z-, L-, H-beslag till 3000 Observera lyftrörelsen för andra portfabrikat! Takhöjd OK ram Takhöjd Dagmått höjd Takhöjd Dagmått höjd Fritt utrymme för Berry-vipportar Fritt utrymme för takskjutportar Fritt utrymme för takskjutportar N80 0 N80, motiv 905, motiv 941 eller med träfyllning 15 DF 98, DF 95, DF Med N-beslag takhöjd = dagmått höjd Med H-beslag 0 0 Med Z-beslag takhöjd = dagmått höjd Med L-beslag takhöjd = dagmått höjd Fritt utrymme för andra portfabrikat Mellan portens högsta öppningspunkt och taket 30 Alla mått är minimimått Mått i mm 39

40 Storlekar och inbyggnadsdata Slaggrindsmaskinerier RotaMatic RotaMatic RotaMatic P RotaMatic PL RotaMatic batteri Produktbeskrivning Antal uppställningsplatser / max 6 / max 12 / max 12 / max 2 Portcykler (öppna / stäng) per dag max 12 max 25 max 25 max 5 Lämplig för: Näringsverksamhet Porthöjd upp till max 2000 mm 2000 mm 2000 mm 2000 mm Flygelbredd max mm mm mm mm Flygelvikt upp till max 220 kg 400 kg 400 kg 120 kg Maskineridata Motor 24 V likströmsmotor Nätanslutning 230 V 240 V växelspänning, 50 Hz Se Inbyggnadsdata Drag- och tryckkraft 2000 N 2500 N 2500 N 1000 N Kortvarig toppkraft 2200 N 2700 N 2700 N 1100 N Standby < 7 W < 0,1 W Hus Aluminium / väderbeständig, glasfiberförstärkt plast Aluminium / pressgjuten zink / väderbeständig, glasfiberförstärkt plast Aluminium / pressgjuten zink / väderbeständig, glasfiberförstärkt plast Aluminium / väderbeständig, glasfiberförstärkt plast Temperaturområde 20 C till +60 C 15 C till +45 C Skyddsklass IP 44 Styrelektronik Skyddsklass (separat styrenhetskåpa) IP 65 IP 65 IP 65 IP 65 Impulsstyrning Kraftbegränsning Mjukstart och mjukstopp Automatisk stängning kan ställas in Antal skyddsanordningar som kan anslutas Ändläge Port stängd Kan ställas in med integrerad ändlägesbrytare eller ändanslag Port öppen Kan programmeras (dvs. ändanslag behövs inte!) Utrustning Fjärrkontroll (868 MHz) Fjärrkontroll HS 4 BS, 4 knappar (svart) Mottagare (868 MHz) Envägs mottagare HE 3 BiSecur för funktionen impuls och delöppning. (Statusmeddelande ej möjligt) Mottagare för fast kod för funktionen impuls och delöppning. (Statusmeddelande ej möjligt) Fotocell (endast i utförandet 1 SK och 2 SK) Envägsfotocell EL 301 Signalljus (endast vid utförande 1 SK och 2 SK) LED-signalljus SLK, gult, för mark- och väggmontering Nättilledning Motorkabel Extra styrkabel Tilledning för ellås 230 V, NYY 3 1,5 mm² (på plats) Anslutningskabel upp till 10 m NYY 5 1,5 mm² (i lokalen) Alla kablar i markområdet NYY, t.ex. 5 1,5 mm² NYY 3 1,5 mm² (på plats) i markområdet H07RN-F 2 1 mm² på grindbladet Alla kablar ska dras separat! 40

41 För Hörmann-partner: Projekteringsprogrammet för slaggrindsmaskiner Med projekteringsprogrammet för slaggrindsmaskinerier får du hjälp av Hörmann med planering och montering. A = min. 100 e = (P) e = (PL) e = Avstånd mellan vridpunkt och monteringsplatta RotaMatic Mått X X + rörelse RotaMatic / RotaMatic P RotaMatic PL B = X För en optimal portrörelse ska skillnaden mellan A-måttet och B-måttet vara max 40 mm. X + rörelse e = 0 (-30) A = min. 100 B = e = 0 (-30) A = min. 100 B = min. 50 Alla bilder och uppgifter med standardbeslag, ytterligare utrustningar är möjliga. Alla mått är minimimått Mått i mm 41

42 Storlekar och inbyggnadsdata Slaggrindsmaskinerier DTH 700, DTU 250 DTH 700 DTU 250 Produktbeskrivning Antal uppställningsplatser / max 12 / max 12 Portcykler (öppna / stäng) per dag max 25 max 25 Lämplig för: Näringsverksamhet Porthöjd upp till max 2500 mm 2500 mm Flygelbredd max 7000 mm 2500 mm Flygelvikt upp till max 1000 kg 500 kg Öppningsvinkel max Standard 110 Ytterligare information Med speciell monteringssats 140 Ellås och ändanslag krävs! Vid portar med delvis fyllning krävs ellås! Maskineridata Motor Elektrohydraulisk Elmekanisk Nätanslutning 230 V 240 V växelspänning, 50 Hz Drag- och tryckkraft 3000 N 2500 N Kortvarig toppkraft 3500 N 3000 N Standby < 10 W < 10 W Hus Väderbeständigt i aluminium Temperaturområde 20 C till +60 C Väderbeständig stålbalja med täckplatta av rostfritt stål Skyddsklass IP 55 IP 67 Styrelektronik Skyddsklass (separat styrenhetskåpa) IP 55 IP 67 Utrustning Indikering / två 7 segmentsdisplayer / två 7 segmentsdisplayer Kraftbegränsning (inställbar) Mjukstopp (inställbart) Automatisk stängning kan ställas in Fjärrkontroll (868 MHz) Mottagare (868 MHz) Utan fjärrstyrning Nättilledning 230 V, NYY 3 1,5 mm² (på plats) 230 V, NYY 3 1,5 mm² (på plats) Motorkabel 230 V, NYY 5 1,5 mm² (på plats) 230 V, NYY 5 1,5 mm² (på plats) Extra styrkabel Tilledning för ellås Alla kablar ska dras separat! Alla kablar i markområdet NYY, t.ex. 5 1,5 mm² NYY 3 1,5 mm² i markområdet H07RN-F 2 1 mm² på portbladet Alla kablar i markområdet NYY, t.ex. 5 1,5 mm² NYY 3 1,5 mm² i markområdet H07RN-F 2 1 mm² på grindbladet 42

43 ~440 A e e = Avstånd mellan vridpunkt och monteringsplatta DTH 700 Öppningsvinkel A B e B X X + rörelse Mått X X + rörelse Anmärkning: För att motsvara kraven enligt DIN EN rekommenderas att en kontaktlist används. Dränering ±0 DTU 250 ~315 Min. 156 Min. 200 Mått fundament Ca Anmärkning: För att motsvara kraven enligt DIN EN rekommenderas att en kontaktlist används. Alla mått är minimimått Mått i mm 43

44 Storlekar och inbyggnadsdata Skjutgrindsmaskineri LineaMatic, STA 400 LineaMatic LineaMatic P LineaMatic H STA 400 Produktbeskrivning Antal uppställningsplatser / max 6 / max 12 / max 12 / > 25 Portcykler (öppna / stäng) per dag max 12 max 25 max 25 max 50 Lämplig för: Näringsverksamhet Porthöjd upp till max 2000 mm 2000 mm 2000 mm 3000 mm Portbredd upp till max 6000 mm 8000 mm mm mm Portvikt upp till max: Vid grindar med markstyrning Vid självbärande grindar 300 kg 500 kg 800 kg 2500 kg 250 kg 400 kg 600 kg 1800 kg Maskineridata Motor 24 V likströmsmotor Växelströmsmotor Nätanslutning 230 V 240 V växelspänning Drag- och tryckkraft 650 N 1000 N 1200 N 2000 N Kortvarig toppkraft 800 N 1200 N 1400 N 2300 N Standby < 7 W < 7 W Hus Pressgjuten zink / väderbeständig plast Väderbeständig plast Temperaturområde 20 C till +60 C 20 C till +60 C Skyddsklass IP 44 IP 65 Styrelektronik Styrningen integrerad i maskineriets kåpa Kraftbegränsning (inställbar) Mjukstart och mjukstopp (inställbara) Magnetisk ändlägesbrytare Elektronisk portpositionsgivare Integrerad automatisk stängning Programmerbar personpassage Antal skyddsanordningar som kan anslutas Utrustning Fjärrkontroll (868 MHz) Fjärrkontroll HS 4 BS, 4 knappar (svart) Mottagare (868 MHz) Envägs mottagare HE 3 BiSecur för funktionen impuls och delöppning. (grindens position kan inte visas) Fotocell (endast i utförande SK) Envägsfotocell EL 301 Utan fjärrstyrning! Utan fjärrstyrning! Signalljus (endast vid utförande SK) LED-signalljus SLK, gult, för golv- och väggmontering Nättilledning 230 V, NYY 3 1,5² (på plats) 230 V, NYY 3 1,5² (på plats) Extra styrkabel Alla kablar i markområdet NYY, t.ex. 5 1,5 mm² Alla kablar i markområdet NYY, t.ex. 5 1,5 mm² Mått fundament Minst mm (frostsäkert) mm (frostsäkert) Tilledning Tomrörets placering, se bild Alla kablar ska dras separat! 44

45 300 ±0 LineaMatic * * Om kontaktlist används min ±0 STA * * Om kontaktlist används ,5 50 Anmärkning: För att motsvara kraven enligt DIN EN rekommenderas att en kontaktlist används. Alla mått är minimimått Mått i mm 45
