1 Produktkatalog

2 Mätcenter är störst inom mätteknik i Sverige och Sverige leder utvecklingen i världen på området. Det säger en hel del om oss och vår kapacitet. Vi är ett komplett mätteknikföretag, alltid först på plats och alltid färdiga med vårt jobb i tid. Ofta ser våra uppdragsgivare faktiskt bara spåren efter oss. Och mätresultaten förstås. Vill du veta mer? Besök vår hemsida eller ring

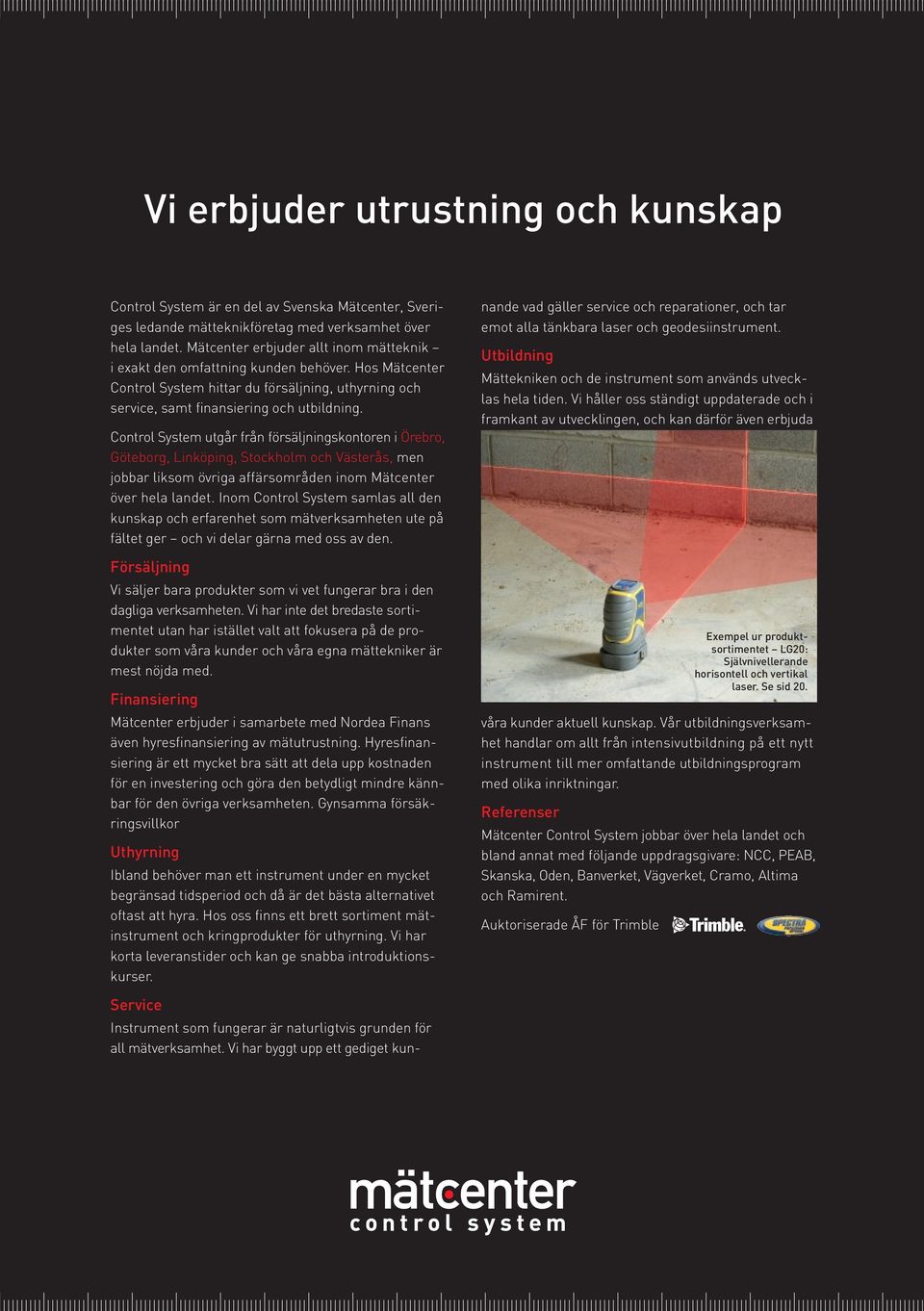

3 Vi erbjuder utrustning och kunskap Control System är en del av Svenska Mätcenter, Sveriges ledande mätteknikföretag med verksamhet över hela landet. Mätcenter erbjuder allt inom mätteknik i exakt den omfattning kunden behöver. Hos Mätcenter Control System hittar du försäljning, uthyrning och service, samt finansiering och utbildning. Control System utgår från försäljningskontoren i Örebro, Göteborg, Linköping, Stockholm och Västerås, men jobbar liksom övriga affärs områden inom Mätcenter över hela landet. Inom Control System samlas all den kunskap och erfarenhet som mätverksamheten ute på fältet ger och vi delar gärna med oss av den. Försäljning Vi säljer bara produkter som vi vet fungerar bra i den dagliga verksamheten. Vi har inte det bredaste sortimentet utan har istället valt att fokusera på de produkter som våra kunder och våra egna mättekniker är mest nöjda med. Finansiering Mätcenter erbjuder i samarbete med Nordea Finans även hyresfinansiering av mätutrustning. Hyresfinansiering är ett mycket bra sätt att dela upp kostnaden för en investering och göra den betydligt mindre kännbar för den övriga verksamheten. Gynsamma försäkringsvillkor Uthyrning Ibland behöver man ett instrument under en mycket begränsad tidsperiod och då är det bästa alternativet oftast att hyra. Hos oss finns ett brett sortiment mätinstrument och kringprodukter för uthyrning. Vi har korta leveranstider och kan ge snabba introduktionskurser. Service Instrument som fungerar är naturligtvis grunden för all mätverksamhet. Vi har byggt upp ett gediget kunnande vad gäller service och reparationer, och tar emot alla tänkbara laser och geodesi instrument. Utbildning Mättekniken och de instrument som används utvecklas hela tiden. Vi håller oss ständigt uppdaterade och i framkant av utvecklingen, och kan därför även erbjuda våra kunder aktuell kunskap. Vår utbildningsverksamhet handlar om allt från intensivutbildning på ett nytt instrument till mer omfattande utbildningsprogram med olika in riktningar. Referenser Mätcenter Control System jobbar över hela landet och bland annat med följande uppdragsgivare: NCC, PEAB, Skanska, Oden, Banverket, Vägverket, Cramo, Altima och Ramirent. Auktoriserade ÅF för Trimble Exempel ur produktsortimentet LG20: Självnivellerande horisontell och vertikal laser. Se sid 20.

4 Laser Laser HV 401 Den helautomatiska självhorisonterande Spectra Precision laser HV 401 är ett laserinstrument med hög noggrannhet och lång räckvidd. Den ger dig möjlighet till att själv utföra utsättning av nödvändiga referenspunkter och samtidigt sköta vidare byggnation. Med lodstråle möjliggörs samtidig rotation och 90-gradiga referenser med mycket bra synbarhet. Den hanterar ett brett register horisontella, vertikala och lodningsapplikationer. Vid utomhusarbeten kan lasern användas till avvägning, betongarbeten, utsättning av schaktningslinjer samt alla nödvändiga kontrollmätningar. Den är enkel att ställa upp och en person klarar av att sköta den. Fjärrkontroll medföljer, som du kan styra alla funktioner med. Universalfäste gör det möjligt att sätta upp instrumentet på exempelvis profilregel (se bild) eller för undertaksarbeten. Laserstyrka 4,99 mw Lagernoggrannhet +/-1,5 mm vid 30 m Räckvidd fjärrkontroll 200 m för x-sidan, upp till 50 m vid användning utomhus Räckvidd laser (diameter) 600 m Klarar fall mot hårt underlag från 1 m Rotationshastighet Fyra förinställda hastigheter från 10 till 600 varv/minut Temperaturkompensering Ur läge -varning (laservakt) Rotorn stannar, lasern stängs av, röd varningslampa blinkar. Drifttemperatur -20 till +50 C Damm- och vattensäker IP 66 Batterilivslängd Laddningsbara NiMh 55 tim. Alkaline ca 90 tim. 3,1 kg Storlek (LxBxH) 21 x 18 x 20 cm 2 år Tillbehör som ingår Laserglasögon Mottagare HL 700 Fjärrkontroll RC 601 Universalfäste Operatörshandbok Magnetmåltavla Tillval som rekommenderas Alu-stativ med vevbar höjdjustering Avvägningsstånger Fotring/grusring Laser HV 401 i vertikalläge. Kontroll av lod och riktning på väggform. 4

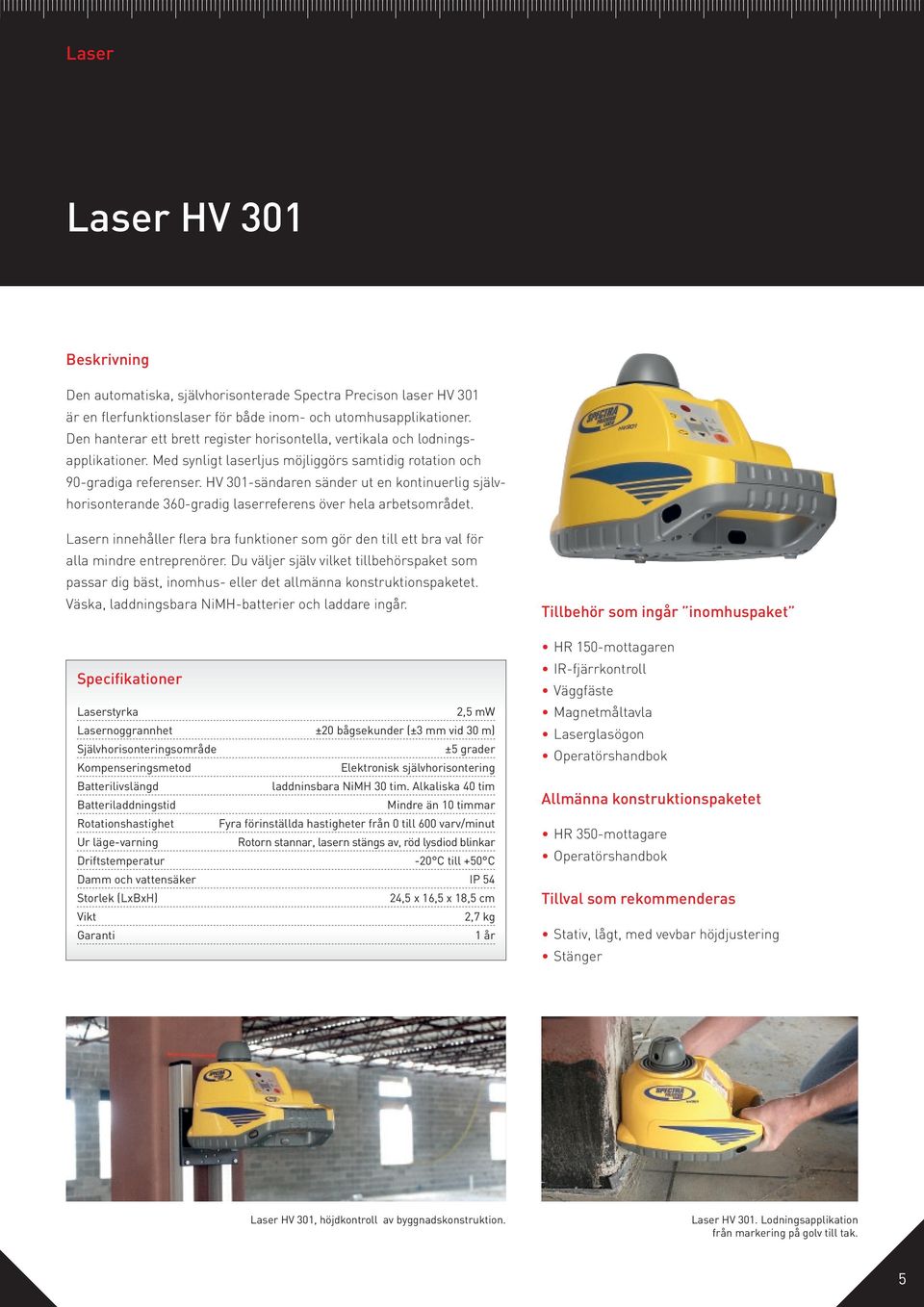

5 Laser Laser HV 301 Den automatiska, självhorisonterade Spectra Precison laser HV 301 är en flerfunktionslaser för både inom- och utomhusapplikationer. Den hanterar ett brett register horisontella, vertikala och lodningsapplikationer. Med synligt laserljus möjliggörs samtidig rotation och 90-gradiga referenser. HV 301-sändaren sänder ut en kontinuerlig självhorisonterande 360-gradig laserreferens över hela arbetsområdet. Lasern innehåller flera bra funktioner som gör den till ett bra val för alla mindre entreprenörer. Du väljer själv vilket tillbehörspaket som passar dig bäst, inomhus- eller det allmänna konstruktionspaketet. Väska, laddningsbara NiMH-batterier och laddare ingår. Laserstyrka 2,5 mw Lasernoggrannhet ±20 bågsekunder (±3 mm vid 30 m) Självhorisonteringsområde ±5 grader Kompenseringsmetod Elektronisk självhorisontering Batterilivslängd laddninsbara NiMH 30 tim. Alkaliska 40 tim Batteriladdningstid Mindre än 10 timmar Rotationshastighet Fyra förinställda hastigheter från 0 till 600 varv/minut Ur läge-varning Rotorn stannar, lasern stängs av, röd lysdiod blinkar Driftstemperatur -20 C till +50 C Damm och vattensäker IP 54 Storlek (LxBxH) 24,5 x 16,5 x 18,5 cm 2,7 kg 1 år Tillbehör som ingår inomhuspaket HR 150-mottagaren IR-fjärrkontroll Väggfäste Magnetmåltavla Laserglasögon Operatörshandbok Allmänna konstruktionspaketet HR 350-mottagare Operatörshandbok Tillval som rekommenderas Stativ, lågt, med vevbar höjdjustering Stänger Laser HV 301, höjdkontroll av byggnadskonstruktion. Laser HV 301. Lodningsapplikation från markering på golv till tak. 5

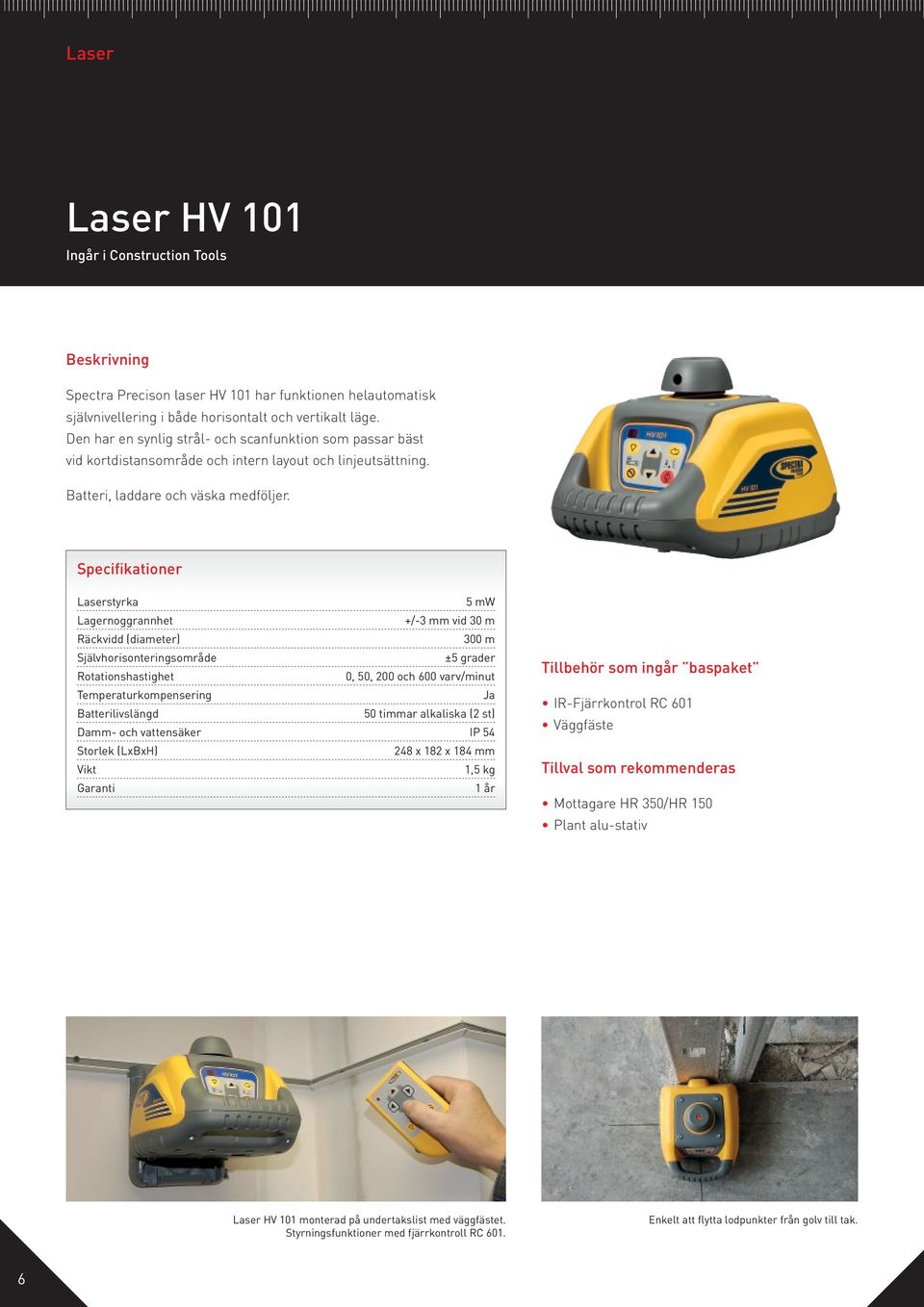

6 Laser Laser HV 101 Ingår i Construction Tools Spectra Precison laser HV 101 har funktionen helautomatisk självnivellering i både horisontalt och vertikalt läge. Den har en synlig strål- och scanfunktion som passar bäst vid kortdistansområde och intern layout och linjeutsättning. Batteri, laddare och väska medföljer. Laserstyrka 5 mw Lagernoggrannhet +/-3 mm vid 30 m Räckvidd (diameter) 300 m Självhorisonteringsområde ±5 grader Rotationshastighet 0, 50, 200 och 600 varv/minut Temperaturkompensering Batterilivslängd 50 timmar alkaliska (2 st) Damm- och vattensäker IP 54 Storlek (LxBxH) 248 x 182 x 184 mm 1,5 kg 1 år Tillbehör som ingår baspaket IR-Fjärrkontrol RC 601 Väggfäste Tillval som rekommenderas Mottagare HR 350/HR 150 Plant alu-stativ Laser HV 101 monterad på undertakslist med väggfästet. Styrningsfunktioner med fjärrkontroll RC 601. Enkelt att flytta lodpunkter från golv till tak. 6

7 Laser Planlaser LL 500 Spectra Precison laser LL 500 är en klassisk planlaser med hög tillförlitlighet. Den uppfyller alla ändamålsenliga krav på precison. Många avvägningar som tidigare krävde två personer kan man med hjälp av LL 500 klara själv. Den har en inbyggd indikator som varnar när den är utanför sitt självhorisonteringsområde. LL 500 är en laser med bra räckvidd och hög noggrannhet, som med sin långa livslängd för många blivit en mycket god investering. Självhorisontering Halvautomatisk Kompensering Trådupphängd, luftdämpad Noggrannhet ±10 bågsekunder, 1,5 mm vid 30 m Typ av laser 670 nm synlig, Klass I Maskinstyrningskompatibel Möjlighet till solcellsdrift Batterilivslängd, (vid 20 C) Laddningsbara NIMH ca. 27 tim. Alkaline ca. 80 tim Damm- och vattensäker IP 54 Laserns räckviddd (diameter) 500 m Driftstemperatur -20 C till +50 C 3,6 kg 2 år Tillbehör som ingår baspaket Mottagare HL 700 Tillval som rekommenderas Alu-stativ med vevbar höjdjustering Kontroll av höjder vid markarbeten. LL 500 ger trygghet vid alla temperaturer. Laser LL 500 vid gjutningsarbeten. Hög nogrannhet och stor tillförlitlighet! 7

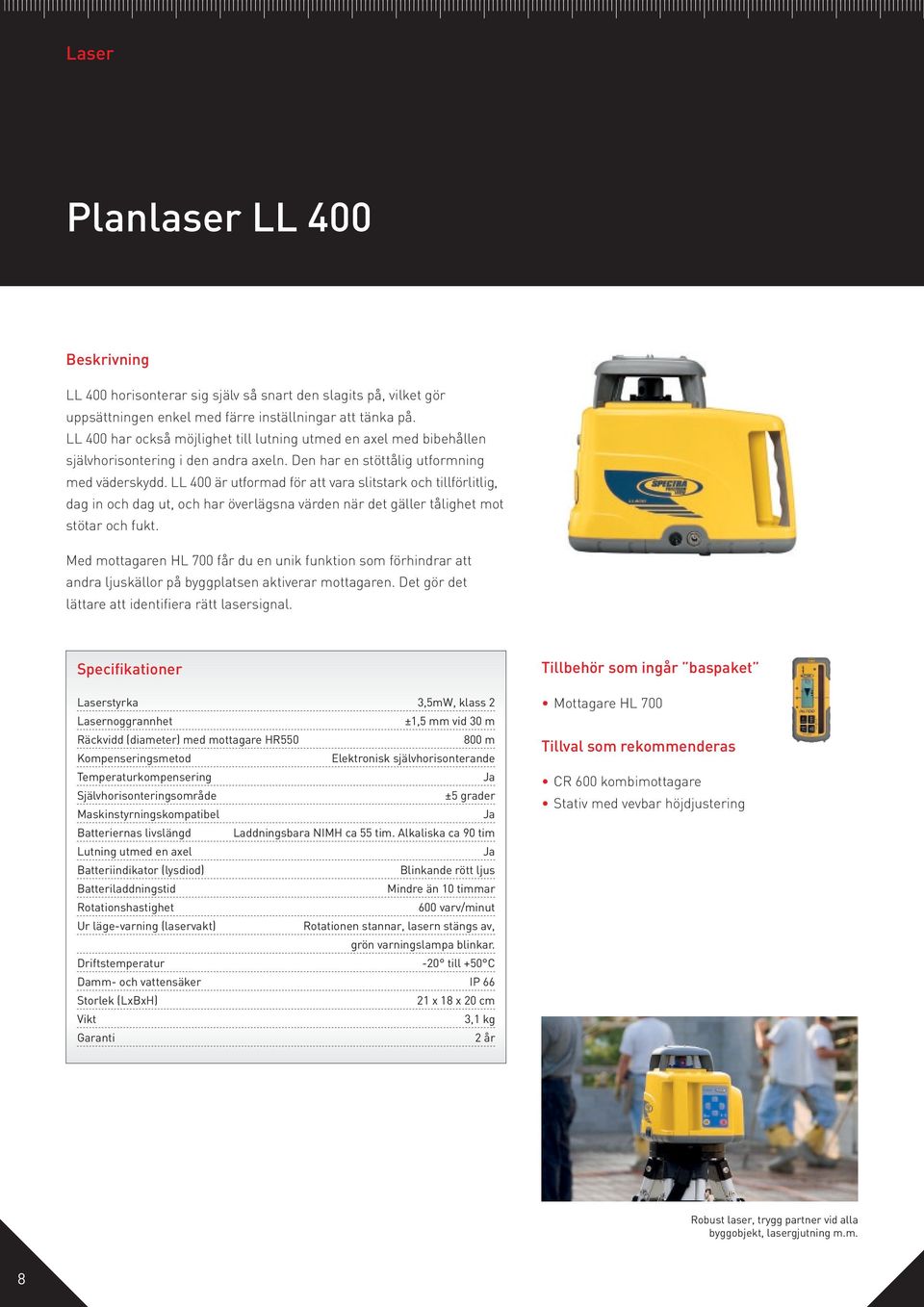

8 Laser Planlaser LL 400 LL 400 horisonterar sig själv så snart den slagits på, vilket gör uppsättningen enkel med färre inställningar att tänka på. LL 400 har också möjlighet till lutning utmed en axel med bibehållen självhorisontering i den andra axeln. Den har en stöttålig utformning med väderskydd. LL 400 är utformad för att vara slitstark och tillförlitlig, dag in och dag ut, och har överlägsna värden när det gäller tålighet mot stötar och fukt. Med mottagaren HL 700 får du en unik funktion som förhindrar att andra ljuskällor på byggplatsen aktiverar mottagaren. Det gör det lättare att identifiera rätt lasersignal. Laserstyrka 3,5mW, klass 2 Lasernoggrannhet ±1,5 mm vid 30 m Räckvidd (diameter) med mottagare HR m Kompenseringsmetod Elektronisk självhorisonterande Temperaturkompensering Självhorisonteringsområde ±5 grader Maskinstyrningskompatibel Batteriernas livslängd Laddningsbara NIMH ca 55 tim. Alkaliska ca 90 tim Lutning utmed en axel Batteriindikator (lysdiod) Blinkande rött ljus Batteriladdningstid Mindre än 10 timmar Rotationshastighet 600 varv/minut Ur läge-varning (laservakt) Rotationen stannar, lasern stängs av, grön varningslampa blinkar. Driftstemperatur -20 till +50 C Damm- och vattensäker IP 66 Storlek (LxBxH) 21 x 18 x 20 cm 3,1 kg 2 år Tillbehör som ingår baspaket Mottagare HL 700 Tillval som rekommenderas CR 600 kombimottagare Stativ med vevbar höjdjustering Robust laser, trygg partner vid alla byggobjekt, lasergjutning m.m. 8

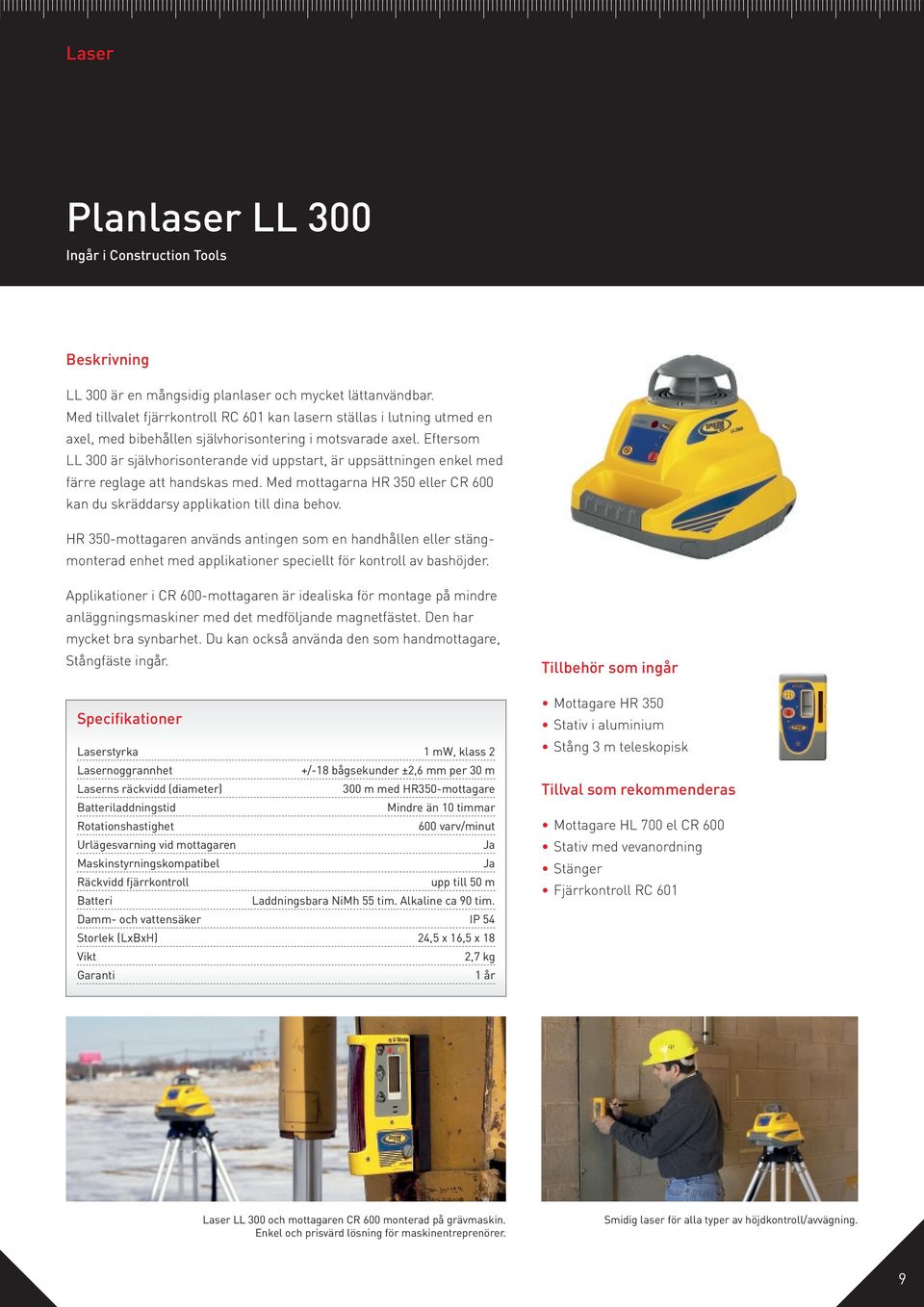

9 Laser Planlaser LL 300 Ingår i Construction Tools LL 300 är en mångsidig planlaser och mycket lättanvändbar. Med tillvalet fjärrkontroll RC 601 kan lasern ställas i lutning utmed en axel, med bibehållen självhorisontering i motsvarade axel. Eftersom LL 300 är självhorisonterande vid uppstart, är uppsättningen enkel med färre reglage att handskas med. Med mottagarna HR 350 eller CR 600 kan du skräddarsy applikation till dina behov. HR 350-mottagaren används antingen som en handhållen eller stängmonterad enhet med applikationer speciellt för kontroll av bashöjder. Applikationer i CR 600-mottagaren är idealiska för montage på mindre anläggningsmaskiner med det medföljande magnetfästet. Den har mycket bra synbarhet. Du kan också använda den som handmottagare, Stångfäste ingår. Laserstyrka 1 mw, klass 2 Lasernoggrannhet +/-18 bågsekunder ±2,6 mm per 30 m Laserns räckvidd (diameter) 300 m med HR350-mottagare Batteriladdningstid Mindre än 10 timmar Rotationshastighet 600 varv/minut Urlägesvarning vid mottagaren Maskinstyrningskompatibel Räckvidd fjärrkontroll upp till 50 m Batteri Laddningsbara NiMh 55 tim. Alkaline ca 90 tim. Damm- och vattensäker IP 54 Storlek (LxBxH) 24,5 x 16,5 x 18 2,7 kg 1 år Tillbehör som ingår Mottagare HR 350 Stativ i aluminium Stång 3 m teleskopisk Tillval som rekommenderas Mottagare HL 700 el CR 600 Stativ med vevanordning Stänger Fjärrkontroll RC 601 Laser LL 300 och mottagaren CR 600 monterad på grävmaskin. Enkel och prisvärd lösning för maskinentreprenörer. Smidig laser för alla typer av höjdkontroll/avvägning. 9

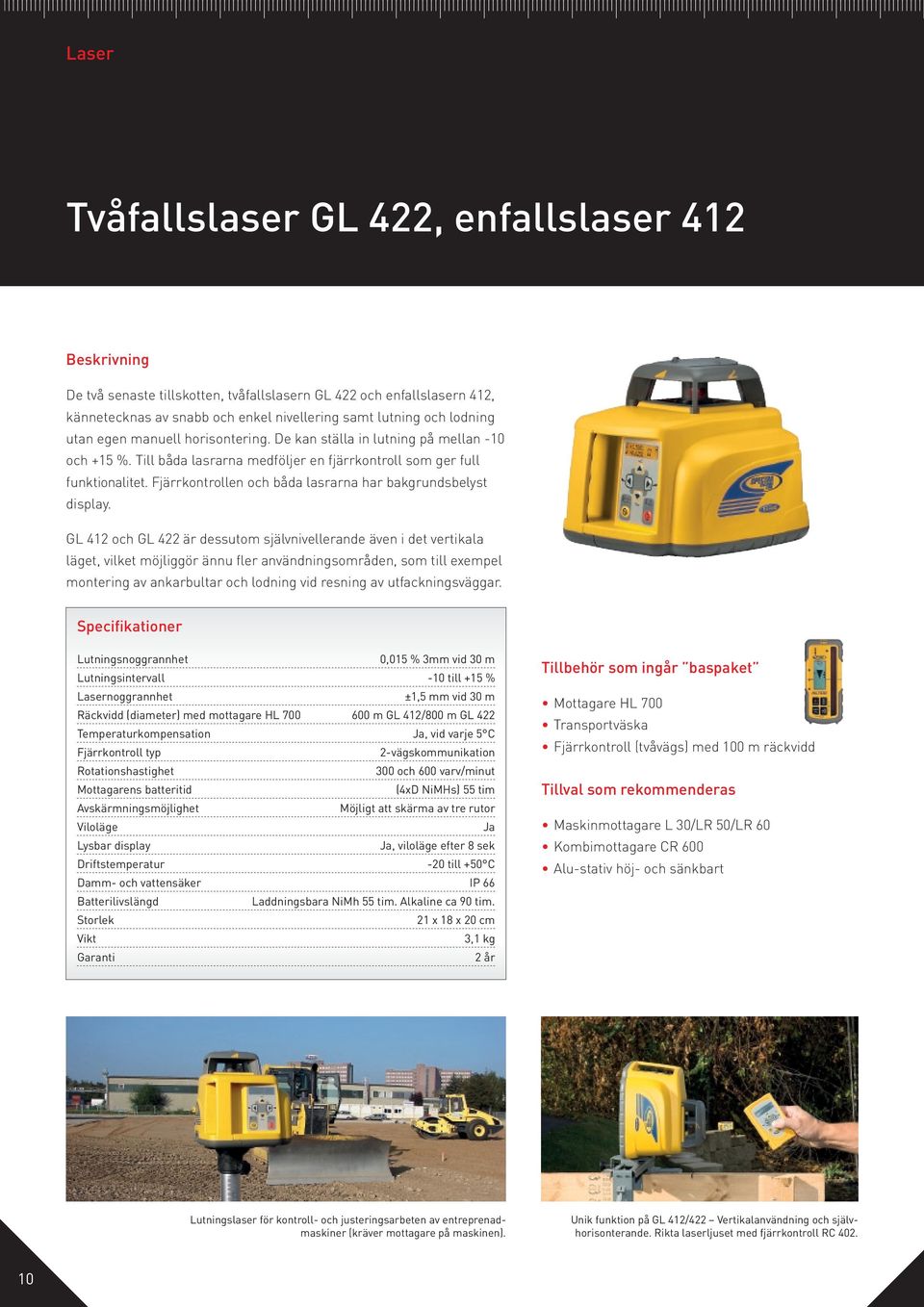

10 Laser Tvåfallslaser GL 422, enfallslaser 412 De två senaste tillskotten, tvåfallslasern GL 422 och enfallslasern 412, kännetecknas av snabb och enkel nivellering samt lutning och lodning utan egen manuell horisontering. De kan ställa in lutning på mellan -10 och +15 %. Till båda lasrarna medföljer en fjärrkontroll som ger full funktionalitet. Fjärrkontrollen och båda lasrarna har bakgrundsbelyst display. GL 412 och GL 422 är dessutom självnivellerande även i det vertikala läget, vilket möjliggör ännu fler användningsområden, som till exempel montering av ankarbultar och lodning vid resning av utfackningsväggar. Lutningsnoggrannhet 0,015 % 3mm vid 30 m Lutningsintervall -10 till +15 % Lasernoggrannhet ±1,5 mm vid 30 m Räckvidd (diameter) med mottagare HL m GL 412/800 m GL 422 Temperaturkompensation, vid varje 5 C Fjärrkontroll typ 2-vägskommunikation Rotationshastighet 300 och 600 varv/minut Mottagarens batteritid (4xD NiMHs) 55 tim Avskärmningsmöjlighet Möjligt att skärma av tre rutor Viloläge Lysbar display, viloläge efter 8 sek Driftstemperatur -20 till +50 C Damm- och vattensäker IP 66 Batterilivslängd Laddningsbara NiMh 55 tim. Alkaline ca 90 tim. Storlek 21 x 18 x 20 cm 3,1 kg 2 år Tillbehör som ingår baspaket Mottagare HL 700 Transportväska Fjärrkontroll (tvåvägs) med 100 m räckvidd Tillval som rekommenderas Maskinmottagare L 30/LR 50/LR 60 Kombimottagare CR 600 Alu-stativ höj- och sänkbart Lutningslaser för kontroll- och justeringsarbeten av entreprenadmaskiner (kräver mottagare på maskinen). Unik funktion på GL 412/422 Vertikalanvändning och självhorisonterande. Rikta laserljuset med fjärrkontroll RC

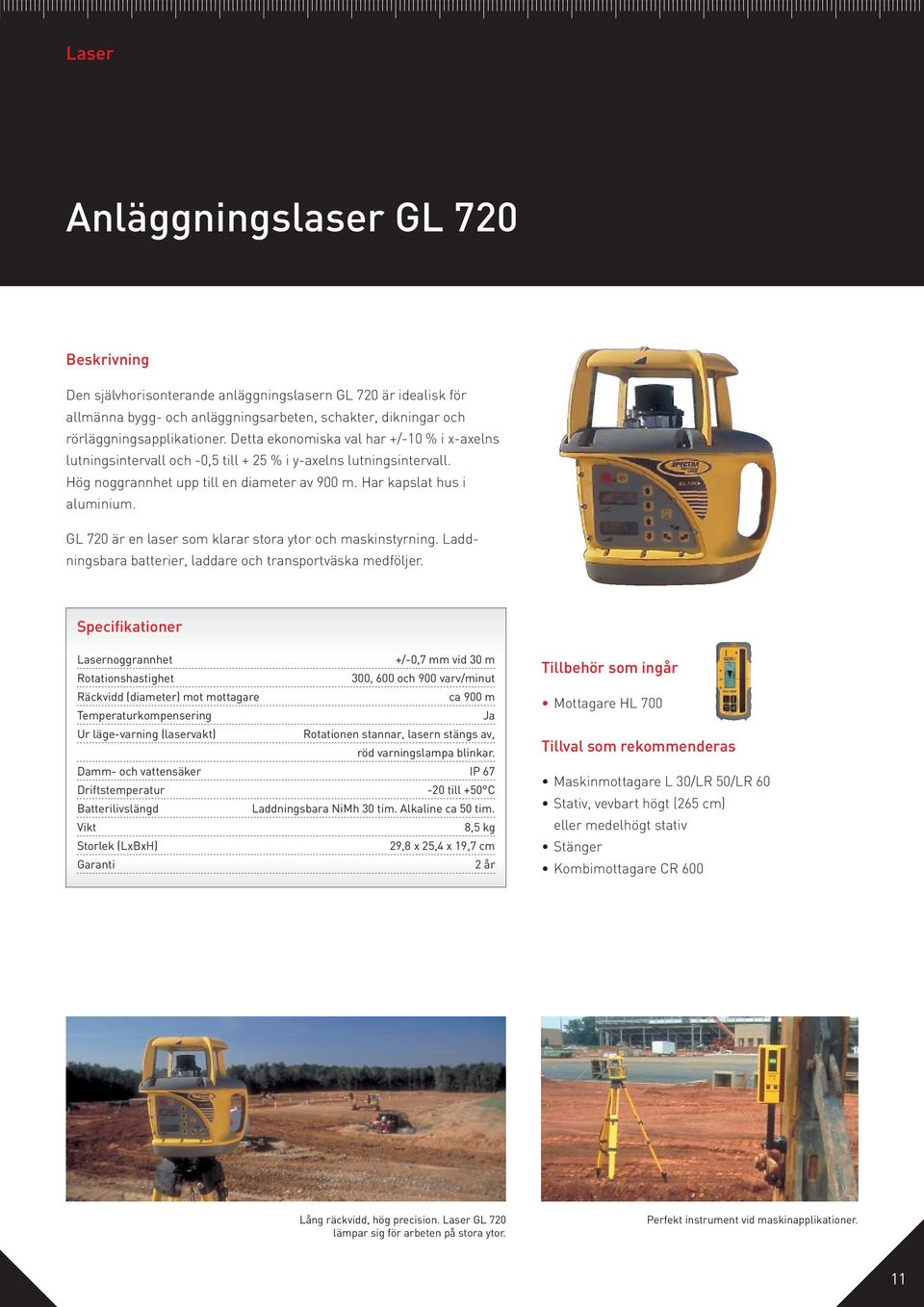

11 Laser Anläggningslaser GL 720 Den självhorisonterande anläggningslasern GL 720 är idealisk för allmänna bygg- och anläggningsarbeten, schakter, dikningar och rörläggningsapplikationer. Detta ekonomiska val har +/-10 % i x-axelns lutningsintervall och -0,5 till + 25 % i y-axelns lutningsintervall. Hög noggrannhet upp till en diameter av 900 m. Har kapslat hus i aluminium. GL 720 är en laser som klarar stora ytor och maskinstyrning. Laddningsbara batterier, laddare och transportväska medföljer. Lasernoggrannhet +/-0,7 mm vid 30 m Rotationshastighet 300, 600 och 900 varv/minut Räckvidd (diameter) mot mottagare ca 900 m Temperaturkompensering Ur läge-varning (laservakt) Rotationen stannar, lasern stängs av, röd varningslampa blinkar. Damm- och vattensäker IP 67 Driftstemperatur -20 till +50 C Batterilivslängd Laddningsbara NiMh 30 tim. Alkaline ca 50 tim. 8,5 kg Storlek (LxBxH) 29,8 x 25,4 x 19,7 cm 2 år Tillbehör som ingår Mottagare HL 700 Tillval som rekommenderas Maskinmottagare L 30/LR 50/LR 60 Stativ, vevbart högt (265 cm) eller medelhögt stativ Stänger Kombimottagare CR 600 Lång räckvidd, hög precision. Laser GL 720 lämpar sig för arbeten på stora ytor. Perfekt instrument vid maskinapplikationer. 11

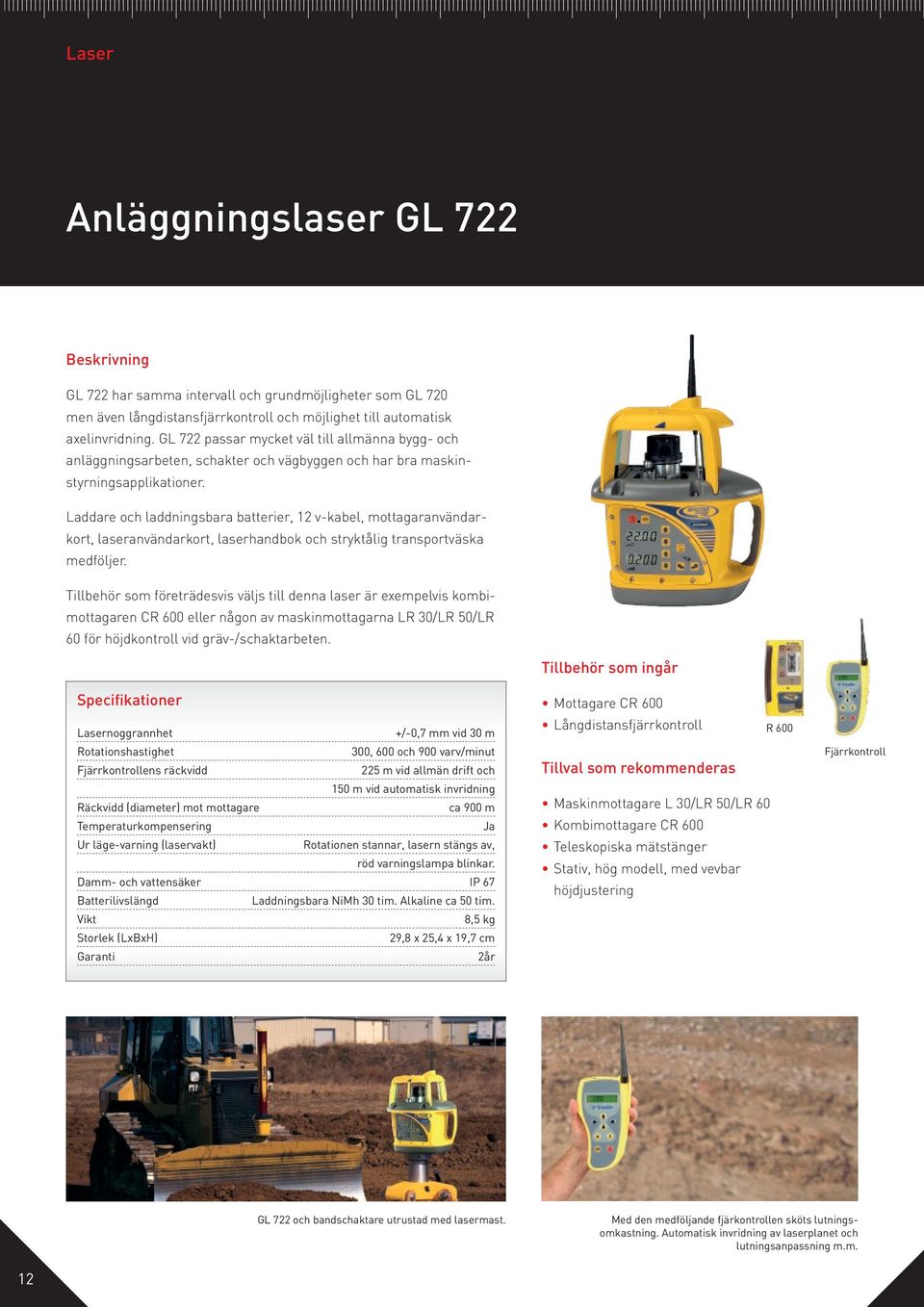

12 Laser Anläggningslaser GL 722 GL 722 har samma intervall och grundmöjligheter som GL 720 men även långdistansfjärrkontroll och möjlighet till automatisk axelinvridning. GL 722 passar mycket väl till allmänna bygg- och anläggningsarbeten, schakter och vägbyggen och har bra maskinstyrningsapplikationer. Laddare och laddningsbara batterier, 12 v-kabel, mottagaranvändarkort, laseranvändarkort, laserhandbok och stryktålig transportväska medföljer. Tillbehör som företrädesvis väljs till denna laser är exempelvis kombimottagaren CR 600 eller någon av maskinmottagarna LR 30/LR 50/LR 60 för höjdkontroll vid gräv-/schaktarbeten. Lasernoggrannhet +/-0,7 mm vid 30 m Rotationshastighet 300, 600 och 900 varv/minut Fjärrkontrollens räckvidd 225 m vid allmän drift och 150 m vid automatisk invridning Räckvidd (diameter) mot mottagare ca 900 m Temperaturkompensering Ur läge-varning (laservakt) Rotationen stannar, lasern stängs av, röd varningslampa blinkar. Damm- och vattensäker IP 67 Batterilivslängd Laddningsbara NiMh 30 tim. Alkaline ca 50 tim. 8,5 kg Storlek (LxBxH) 29,8 x 25,4 x 19,7 cm 2år Tillbehör som ingår Mottagare CR 600 Långdistansfjärrkontroll Tillval som rekommenderas Maskinmottagare L 30/LR 50/LR 60 Kombimottagare CR 600 Teleskopiska mätstänger Stativ, hög modell, med vevbar höjdjustering R 600 Fjärrkontroll GL 722 och bandschaktare utrustad med lasermast. Med den medföljande fjärkontrollen sköts lutningsomkastning. Automatisk invridning av laserplanet och lutningsanpassning m.m. 12

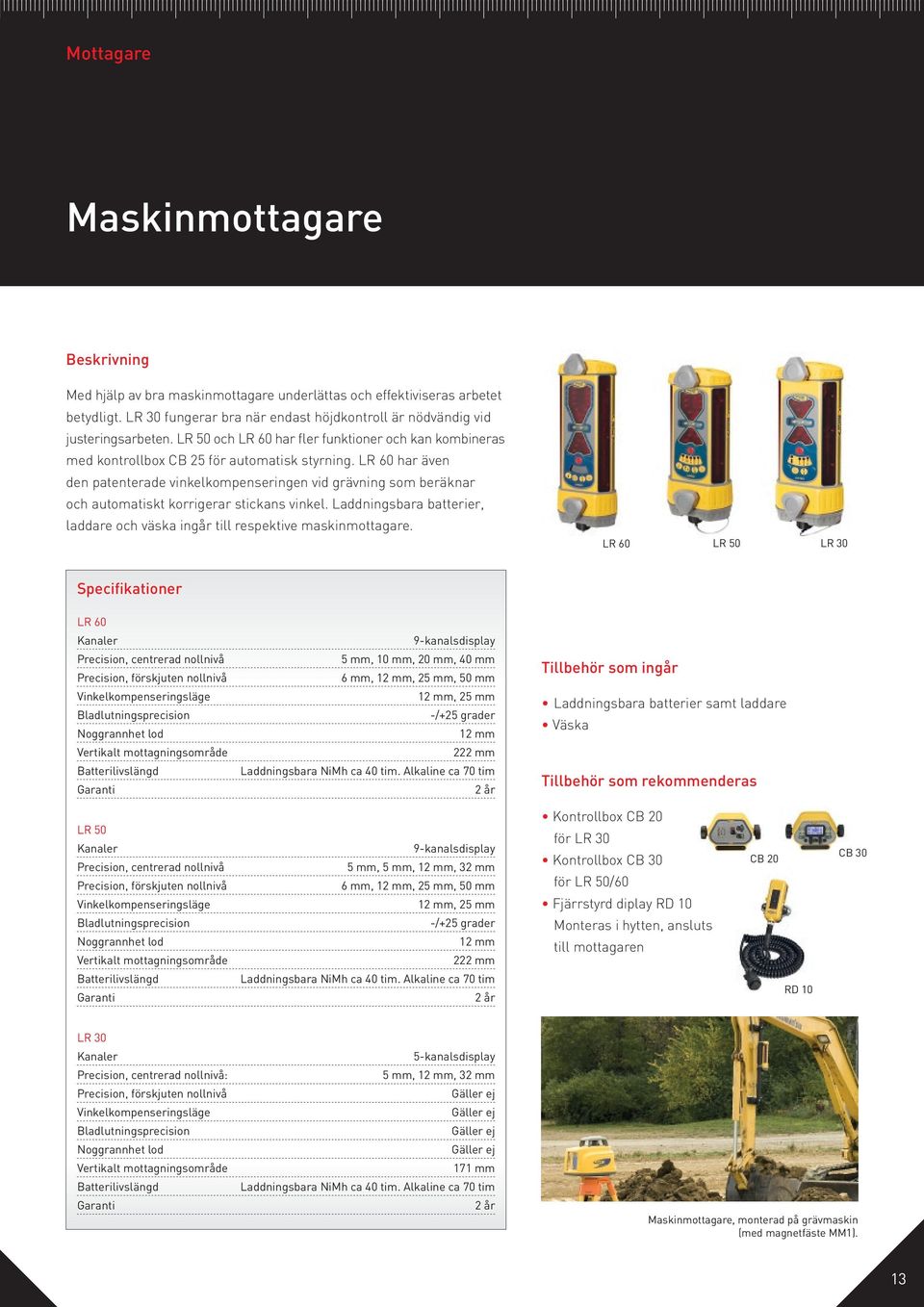

13 Mottagare Maskinmottagare Med hjälp av bra maskinmottagare underlättas och effektiviseras arbetet betydligt. LR 30 fungerar bra när endast höjdkontroll är nödvändig vid justeringsarbeten. LR 50 och LR 60 har fler funktioner och kan kombineras med kontrollbox CB 25 för automatisk styrning. LR 60 har även den patenterade vinkelkompenseringen vid grävning som beräknar och automatiskt korrigerar stickans vinkel. Laddningsbara batterier, laddare och väska ingår till respektive maskinmottagare. LR 60 LR 50 LR 30 LR 60 Kanaler Precision, centrerad nollnivå Precision, förskjuten nollnivå Vinkelkompenseringsläge Bladlutningsprecision Noggrannhet lod Vertikalt mottagningsområde Batterilivslängd 9-kanalsdisplay 5 mm, 10 mm, 20 mm, 40 mm 6 mm, 12 mm, 25 mm, 50 mm 12 mm, 25 mm -/+25 grader 12 mm 222 mm Laddningsbara NiMh ca 40 tim. Alkaline ca 70 tim 2 år Tillbehör som ingår Laddningsbara batterier samt laddare Väska Tillbehör som rekommenderas LR 50 Kanaler Precision, centrerad nollnivå Precision, förskjuten nollnivå Vinkelkompenseringsläge Bladlutningsprecision Noggrannhet lod Vertikalt mottagningsområde Batterilivslängd 9-kanalsdisplay 5 mm, 5 mm, 12 mm, 32 mm 6 mm, 12 mm, 25 mm, 50 mm 12 mm, 25 mm -/+25 grader 12 mm 222 mm Laddningsbara NiMh ca 40 tim. Alkaline ca 70 tim 2 år Kontrollbox CB 20 för LR 30 Kontrollbox CB 30 för LR 50/60 Fjärrstyrd diplay RD 10 Monteras i hytten, ansluts till mottagaren CB 20 RD 10 CB 30 LR 30 Kanaler Precision, centrerad nollnivå: Precision, förskjuten nollnivå Vinkelkompenseringsläge Bladlutningsprecision Noggrannhet lod Vertikalt mottagningsområde Batterilivslängd 5-kanalsdisplay 5 mm, 12 mm, 32 mm Gäller ej Gäller ej Gäller ej Gäller ej 171 mm Laddningsbara NiMh ca 40 tim. Alkaline ca 70 tim 2 år Maskinmottagare, monterad på grävmaskin (med magnetfäste MM1). 13

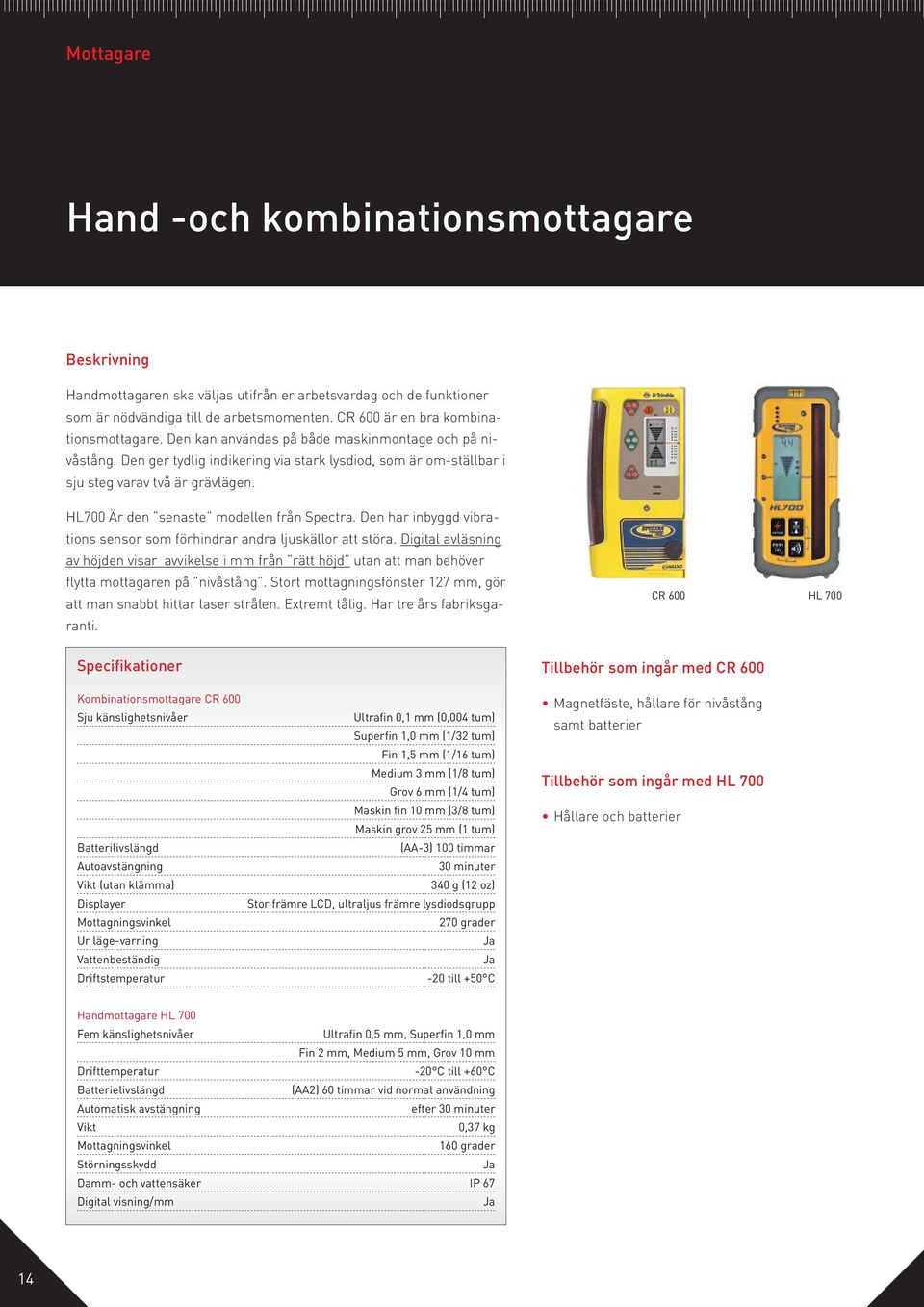

14 Mottagare Hand -och kombinationsmottagare Handmottagaren ska väljas utifrån er arbetsvardag och de funktioner som är nödvändiga till de arbetsmomenten. CR 600 är en bra kombinationsmottagare. Den kan användas på både maskinmontage och på nivåstång. Den ger tydlig indikering via stark lysdiod, som är om-ställbar i sju steg varav två är grävlägen. HL700 Är den senaste modellen från Spectra. Den har inbyggd vibrations sensor som förhindrar andra ljuskällor att störa. Digital avläsning av höjden visar avvikelse i mm från rätt höjd utan att man behöver flytta mottagaren på nivåstång. Stort mottagningsfönster 127 mm, gör att man snabbt hittar laser strålen. Extremt tålig. Har tre års fabriksgaranti. CR 600 HL 700 Tillbehör som ingår med CR 600 Kombinationsmottagare CR 600 Sju känslighetsnivåer Batterilivslängd Autoavstängning (utan klämma) Displayer Mottagningsvinkel Ur läge-varning Vattenbeständig Driftstemperatur Ultrafin 0,1 mm (0,004 tum) Superfin 1,0 mm (1/32 tum) Fin 1,5 mm (1/16 tum) Medium 3 mm (1/8 tum) Grov 6 mm (1/4 tum) Maskin fin 10 mm (3/8 tum) Maskin grov 25 mm (1 tum) (AA-3) 100 timmar 30 minuter 340 g (12 oz) Stor främre LCD, ultraljus främre lysdiodsgrupp 270 grader -20 till +50 C Magnetfäste, hållare för nivåstång samt batterier Tillbehör som ingår med HL 700 Hållare och batterier Handmottagare HL 700 Fem känslighetsnivåer Ultrafin 0,5 mm, Superfin 1,0 mm Fin 2 mm, Medium 5 mm, Grov 10 mm Drifttemperatur -20 C till +60 C Batterielivslängd (AA2) 60 timmar vid normal användning Automatisk avstängning efter 30 minuter 0,37 kg Mottagningsvinkel 160 grader Störningsskydd Damm- och vattensäker IP 67 Digital visning/mm 14

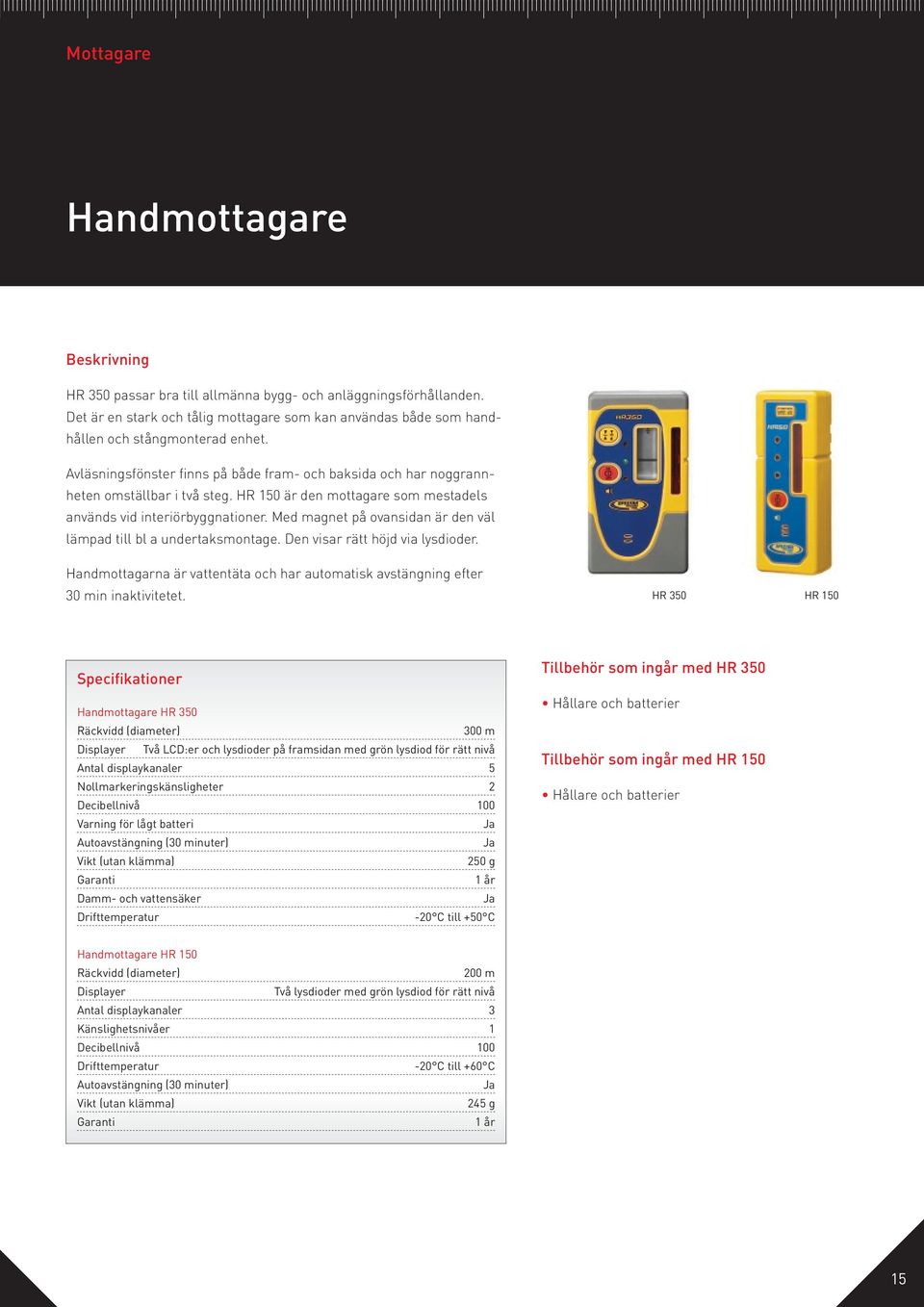

15 Mottagare Handmottagare HR 350 passar bra till allmänna bygg- och anläggningsförhållanden. Det är en stark och tålig mottagare som kan användas både som handhållen och stångmonterad enhet. Avläsningsfönster finns på både fram- och baksida och har noggrannheten omställbar i två steg. HR 150 är den mottagare som mestadels används vid interiörbyggnationer. Med magnet på ovansidan är den väl lämpad till bl a undertaksmontage. Den visar rätt höjd via lysdioder. Handmottagarna är vattentäta och har automatisk avstängning efter 30 min inaktivitetet. HR 350 HR 150 Handmottagare HR 350 Räckvidd (diameter) 300 m Displayer Två LCD:er och lysdioder på framsidan med grön lysdiod för rätt nivå Antal displaykanaler 5 Nollmarkeringskänsligheter 2 Decibellnivå 100 Varning för lågt batteri Autoavstängning (30 minuter) (utan klämma) 250 g 1 år Damm- och vattensäker Drifttemperatur -20 C till +50 C Tillbehör som ingår med HR 350 Hållare och batterier Tillbehör som ingår med HR 150 Hållare och batterier Handmottagare HR 150 Räckvidd (diameter) 200 m Displayer Två lysdioder med grön lysdiod för rätt nivå Antal displaykanaler 3 Känslighetsnivåer 1 Decibellnivå 100 Drifttemperatur -20 C till +60 C Autoavstängning (30 minuter) (utan klämma) 245 g 1 år 15

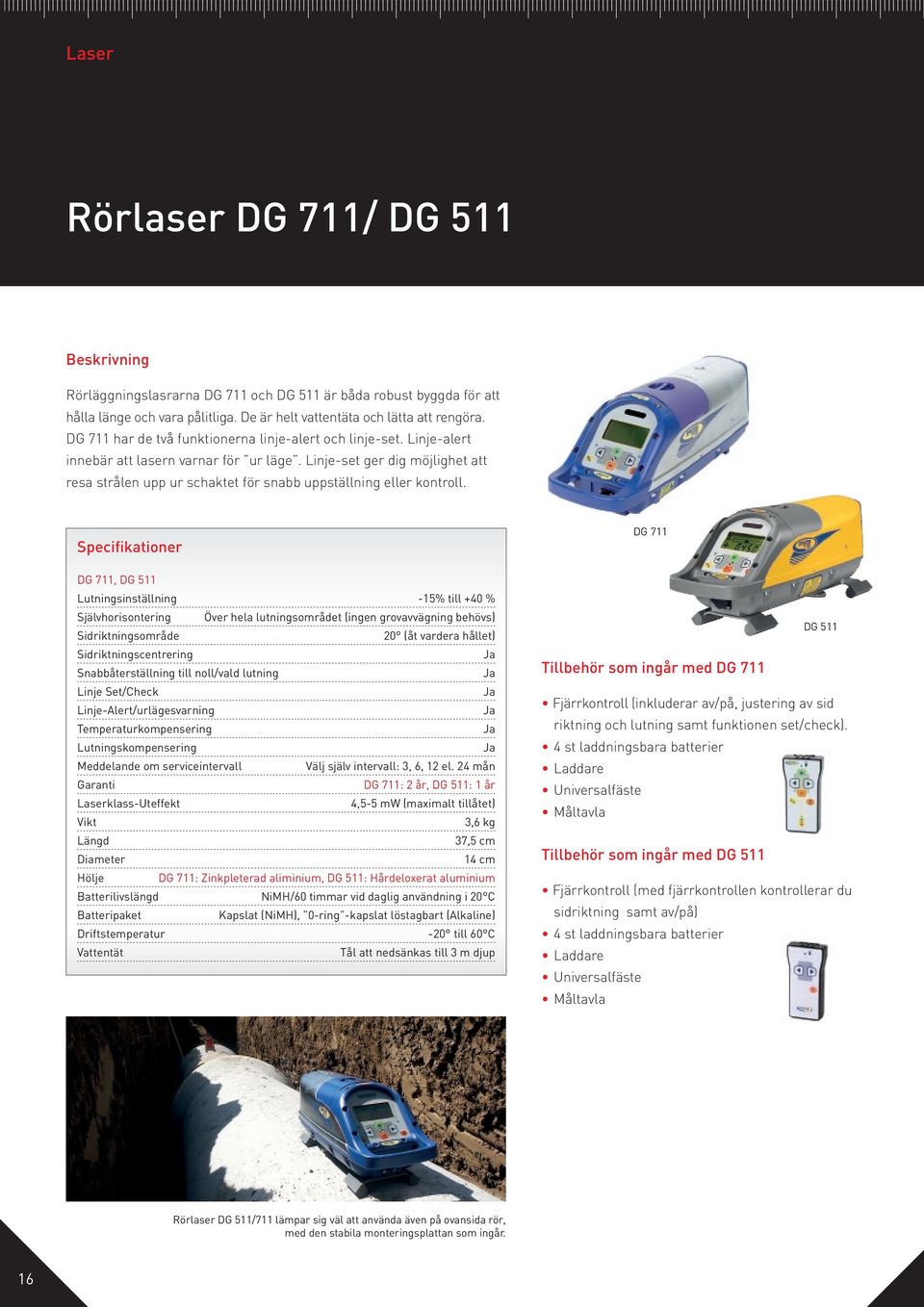

16 Laser Rörlaser DG 711/ DG 511 Rörläggningslasrarna DG 711 och DG 511 är båda robust byggda för att hålla länge och vara pålitliga. De är helt vattentäta och lätta att rengöra. DG 711 har de två funktionerna linje-alert och linje-set. Linje-alert innebär att lasern varnar för ur läge. Linje-set ger dig möjlighet att resa strålen upp ur schaktet för snabb uppställning eller kontroll. DG 711, DG 511 Lutningsinställning -15% till +40 % Självhorisontering Över hela lutningsområdet (ingen grovavvägning behövs) Sidriktningsområde 20 (åt vardera hållet) Sidriktningscentrering Snabbåterställning till noll/vald lutning Linje Set/Check Linje-Alert/urlägesvarning Temperaturkompensering Lutningskompensering Meddelande om serviceintervall Välj själv intervall: 3, 6, 12 el. 24 mån DG 711: 2 år, DG 511: 1 år Laserklass-Uteffekt 4,5-5 mw (maximalt tillåtet) 3,6 kg Längd 37,5 cm Diameter 14 cm Hölje DG 711: Zinkpleterad aliminium, DG 511: Hårdeloxerat aluminium Batterilivslängd NiMH/60 timmar vid daglig användning i 20 C Batteripaket Kapslat (NiMH), 0-ring -kapslat löstagbart (Alkaline) Driftstemperatur -20 till 60 C Vattentät Tål att nedsänkas till 3 m djup DG 711 DG 511 Tillbehör som ingår med DG 711 Fjärrkontroll (inkluderar av/på, justering av sid riktning och lutning samt funktionen set/check). 4 st laddningsbara batterier Laddare Universalfäste Måltavla Tillbehör som ingår med DG 511 Fjärrkontroll (med fjärrkontrollen kontrollerar du sidriktning samt av/på) 4 st laddningsbara batterier Laddare Universalfäste Måltavla Rörlaser DG 511/711 lämpar sig väl att använda även på ovansida rör, med den stabila monteringsplattan som ingår. 16

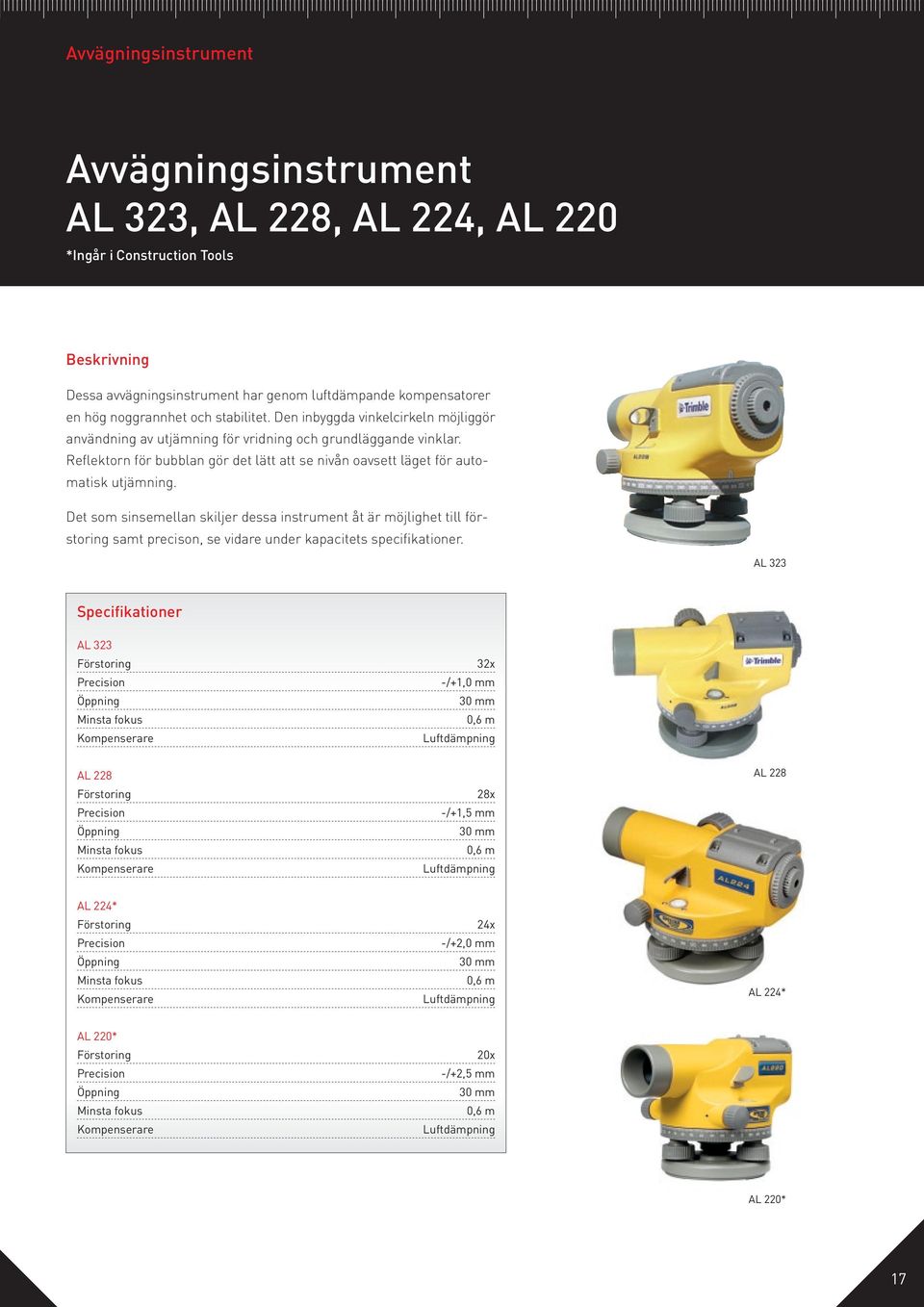

17 Avvägningsinstrument Avvägningsinstrument AL 323, AL 228, AL 224, AL 220 *Ingår i Construction Tools Dessa avvägningsinstrument har genom luftdämpande kompensatorer en hög noggrannhet och stabilitet. Den inbyggda vinkelcirkeln möjliggör användning av utjämning för vridning och grundläggande vinklar. Reflektorn för bubblan gör det lätt att se nivån oavsett läget för automatisk utjämning. Det som sinsemellan skiljer dessa instrument åt är möjlighet till förstoring samt precison, se vidare under kapacitets specifikationer. AL 323 AL 323 Förstoring Precision Öppning Minsta fokus Kompenserare 32x -/+1,0 mm 30 mm 0,6 m Luftdämpning AL 228 Förstoring Precision Öppning Minsta fokus Kompenserare 28x -/+1,5 mm 30 mm 0,6 m Luftdämpning AL 228 AL 224* Förstoring Precision Öppning Minsta fokus Kompenserare 24x -/+2,0 mm 30 mm 0,6 m Luftdämpning AL 224* AL 220* Förstoring Precision Öppning Minsta fokus Kompenserare 20x -/+2,5 mm 30 mm 0,6 m Luftdämpning AL 220* 17

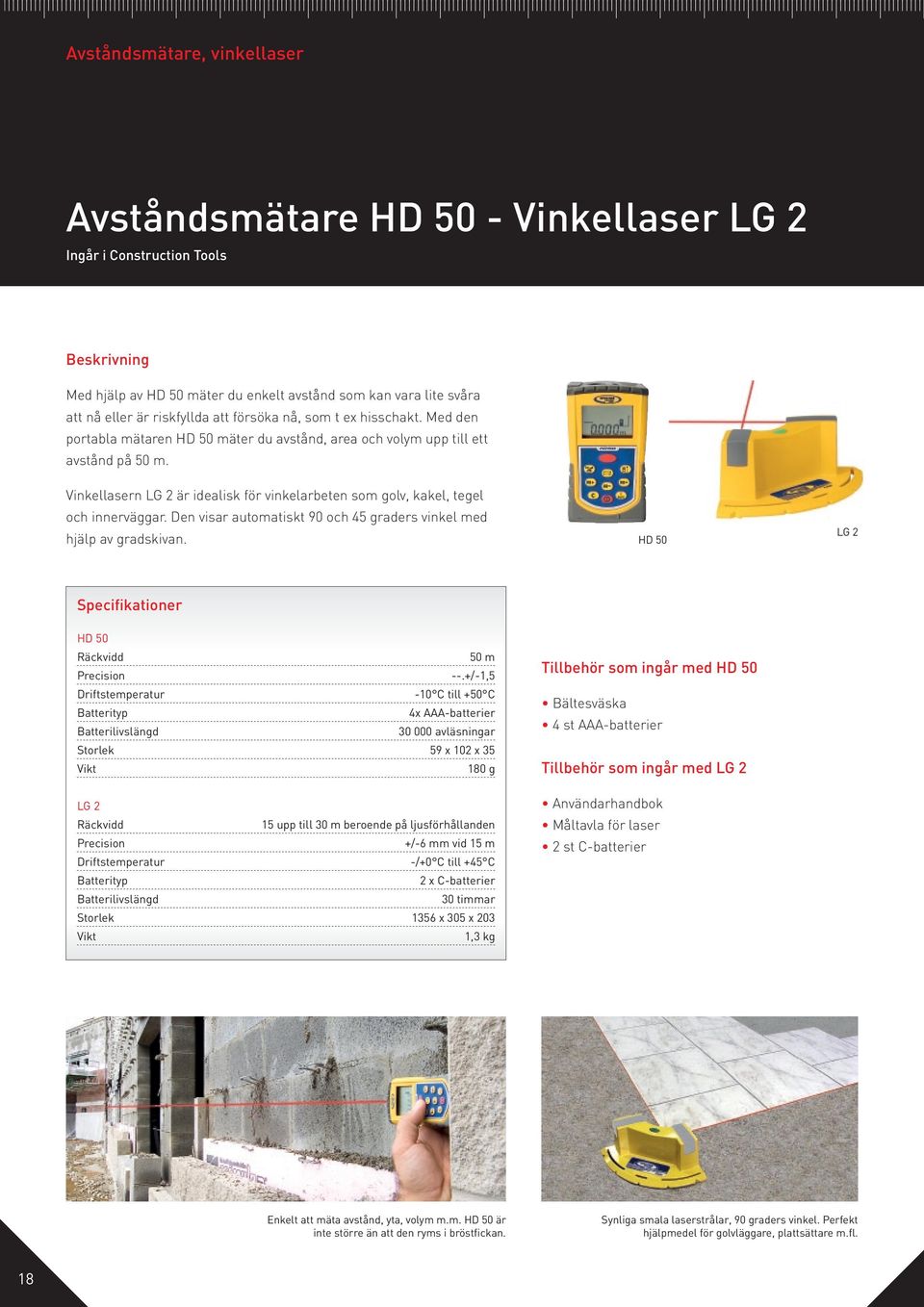

18 Avståndsmätare, vinkellaser Avståndsmätare HD 50 - Vinkellaser LG 2 Ingår i Construction Tools Med hjälp av HD 50 mäter du enkelt avstånd som kan vara lite svåra att nå eller är riskfyllda att försöka nå, som t ex hisschakt. Med den portabla mätaren HD 50 mäter du avstånd, area och volym upp till ett avstånd på 50 m. Vinkellasern LG 2 är idealisk för vinkelarbeten som golv, kakel, tegel och innerväggar. Den visar automatiskt 90 och 45 graders vinkel med hjälp av gradskivan. HD 50 LG 2 HD 50 Räckvidd 50 m Precision --.+/-1,5 Driftstemperatur -10 C till +50 C Batterityp 4x AAA-batterier Batterilivslängd avläsningar Storlek 59 x 102 x g LG 2 Räckvidd 15 upp till 30 m beroende på ljusförhållanden Precision +/-6 mm vid 15 m Driftstemperatur -/+0 C till +45 C Batterityp 2 x C-batterier Batterilivslängd 30 timmar Storlek 1356 x 305 x 203 1,3 kg Tillbehör som ingår med HD 50 Bältesväska 4 st AAA-batterier Tillbehör som ingår med LG 2 Användarhandbok Måltavla för laser 2 st C-batterier Enkelt att mäta avstånd, yta, volym m.m. HD 50 är inte större än att den ryms i bröstfickan. Synliga smala laserstrålar, 90 graders vinkel. Perfekt hjälpmedel för golvläggare, plattsättare m.fl. 18

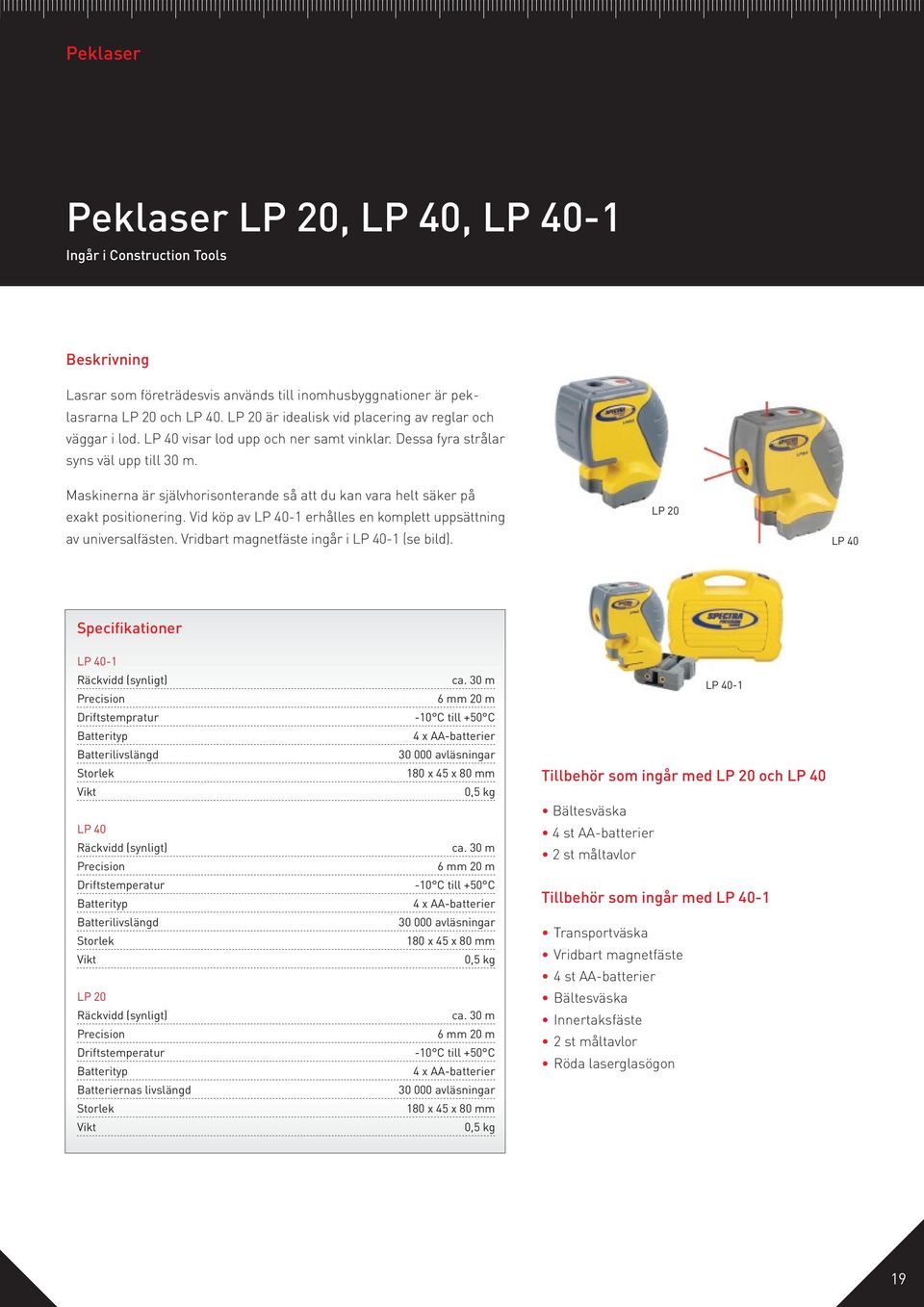

19 Peklaser Peklaser LP 20, LP 40, LP 40-1 Ingår i Construction Tools Lasrar som företrädesvis används till inomhusbyggnationer är peklasrarna LP 20 och LP 40. LP 20 är idealisk vid placering av reglar och väggar i lod. LP 40 visar lod upp och ner samt vinklar. Dessa fyra strålar syns väl upp till 30 m. Maskinerna är självhorisonterande så att du kan vara helt säker på exakt positionering. Vid köp av LP 40-1 erhålles en komplett uppsättning av universalfästen. Vridbart magnetfäste ingår i LP 40-1 (se bild). LP 20 LP 40 LP 40-1 Räckvidd (synligt) Precision Driftstempratur Batterityp Batterilivslängd Storlek LP 40 Räckvidd (synligt) Precision Driftstemperatur Batterityp Batterilivslängd Storlek LP 20 Räckvidd (synligt) Precision Driftstemperatur Batterityp Batteriernas livslängd Storlek ca. 30 m 6 mm 20 m -10 C till +50 C 4 x AA-batterier avläsningar 180 x 45 x 80 mm 0,5 kg ca. 30 m 6 mm 20 m -10 C till +50 C 4 x AA-batterier avläsningar 180 x 45 x 80 mm 0,5 kg ca. 30 m 6 mm 20 m -10 C till +50 C 4 x AA-batterier avläsningar 180 x 45 x 80 mm 0,5 kg LP 40-1 Tillbehör som ingår med LP 20 och LP 40 Bältesväska 4 st AA-batterier 2 st måltavlor Tillbehör som ingår med LP 40-1 Transportväska Vridbart magnetfäste 4 st AA-batterier Bältesväska Innertaksfäste 2 st måltavlor Röda laserglasögon 19

20 Krysslager Krysslaser LG 20 Självnivellerande horisontell och vertikal Krysslaser Ett lättanvänt verktyg med Branschens bästa synbarhet Laserstrålen synlig i 110 graders vinkel. Vertikal stråle vinklad uppåt. Används som linjelaser, avvägningslaser och lodlaser. Idealisk för alla typer av byggnadsarbeten, t.ex. köksinredningar mellanväggar, undertaksarbeten, hyllmonteringar mm mm. Lasern kan också användas utomhus för avvägning och lodning på kortare avstånd (tillsammans med lasermottagaren HR250) Räckvidd Precision Självnivellerande Urlägesindikator Batterityp Batteriernas livslängd 30 m, 75 m med lasermottagare 6 mm vid 21 m 4 x AA batterier 40 tim 0,6 g Tillbehör som ingår Bältesväska Batterier Måltavla Vridbart magnetfäste Laserglasögon (röda) Innertaksväste Tillval som rekommenderas Lasermottagare HR 250 Aluminiumstativ LG 20 monterad på stålregel med det medföljande vridbara magnetfästet. Höjdkontroll görs ovan med hjälp av mottagaren HR 250. Bästa synbarhet i branschen. Våg- och lodlinje samtidigt. Stabil och robust krysslaser. 20

21 Lasermottagare Z-fix Med lasermottagare monterad på Z-Fix datorhuvud har ni alltid koll på alla plus-höjder på arbetsplatsen. Datorhuvudet räknar fram ny höjd när ni flyttar detsamma på den medföljande specialstången. Botten på stången är därefter rätt höjd. För att använda Z-Fix krävs en planlaser. Bilden nedan visar Spectras planlaser LL400 med mottagare och Z-fix datorhuvud, En mycket användbar utrustning för all byggnation. Stora förtjänster, snabbare och inga felräkningar. Tillval som rekommenderas Fästplattor för Spectra Lasermottagare Fotring Förlängningstång. Transportväska för Z-fix Transport rör för Z-fix stång Fästplattor Fotring Alltid koll på plushöjd! Enkelt med Z-fix och laser. Z-fix med lasermottagare. 21

22 GPS mottagare SPS 881 GPS-mottagare, GPS-antenn, radio och batteri integrerat i en behändig och robust enhet. Kan användas trådlöst, som bas eller rover, med hjälp av Bluetooth -teknik. AutoBase -tekniken gör att det räcker med en enda knapptryckning för att ställa upp basstationen för dagens arbete. Mobil och flexibel GPS-mottagare som kan användas som bas eller rover vid byggplatsmätning och utsättning. Integrerad licensfri 900 MHz radio eller 450 MHz UHF-radio Stöd för VRS-meddelanden utan basstation, eller med basstation som nås över Internet med hjälp av en GSM/GPRS-telefon och kontrollenhet eller ett via modem i kontrollenheten. Stöd för GPS och den nya civila GPS-signalen L2C Trimble SPS881 kan uppgraderas att stödja Glonass-satelliter och GPS-signalen L5. SPS881 Max GPS med inbyggd antenn Möjlighet att växla mellan bas och rover Uppdateringsfrekvens, roverns position Max avstånd från rovern till basen Kan användas som rover i ett VRS-nät 1 Hz, 2Hz, 5 Hz, 10 Hz Normalt 3 5 km utan radiorepeater Temperatur Drift1 40 C till +65 C Förvaring 40 C till +75 C Luftfuktighet 100 %, tål kondens Vattentäthet Kapslingsklass IPX7, medger nedsänkning till ett djup av 1 m Stötar och vibrationer Stöttålighet, ej i drift Stöttålighet, i drift Vibrationer Utformad att klara ett fall på 2 m från stången mot ett hårt underlag Till 40 G, 10 m/sek, sågtand MIL-STD-810F, FIG.514,5C-1 Flexibel GPS, nu med skanning och ännu enklare mjukvara (SCS900). 22

23 Totalstationer 730, 930 En universalstation som räcker till för alla behov inom byggplatsmätning och maskinstyrning. Mät med Servo, Autolock, Robotic, ATS för maskinstyrning eller reflektorlöst läge - allt i ett och samma instrument. Branschledande, otroligt snabb dynamisk positionsuppdatering på 20 Hz DR300+ reflektorlös mätning med lång räckvidd ger mycket noggranna mätningar utan risk för att arbetet försenas genom att man måste ta sig fram till ytan som ska mätas med ett prisma. MagDrive servo ger en oöverträffat snabb vridning och inriktning av instrumentet och en tyst och exakt manövrering. SurePoint -teknik korrigerar automatiskt instrumentets horisontering så att du alltid får korrekt 3Dinformation. Unik MultiTrack -teknik som arbetar antingen med konvetionella prismor eller aktiva mål. Totalstation SPS930 Universal Vinkelmätning Horisontell noggrannhet Standardavvikelse baserad på DIN (0,3 mgon) Vertikal noggrannhet Standardavvikelse baserad på DIN (0,3 mgon) Upplösning, vinkelavläsning (0,3 mgon) Standardläge läge 1 (0,1 mgon) Trackinglägeläge 1 (0,1 mgon) Automatisk lodpendel. Tvåaxlig lodpendel ±6 (±100 mgon) Gemensamma specifikationer SPS730 Universal och SPS930 Universal Noggrannhet vid avståndsmätning Synkroniserade vinkel- och avståndsmätningar Frekvens för positionsuppdatering Prismaläge Standardläge. ±(3 mm + 2 ppm) Trackingläge. ±(10 mm + 2 ppm) Dynamisk mätkapacitet Upp till 20 Hz SPS930 den ultimata totalstationen för byggplatsmätning och maskinstyrning. 23

24 Basstation SPS 851 Flexibel bas- eller rovermottagare för konstruktionsmätning, tillämpningar och systemintegration. Separata antenner och mottagare ger maximal radiotäckning och säkerhet på arbetsplatsen. Basstationen har en integrerad licensfri 900 MHz eller 450 MHz UHF-radio för basoch roveruppgifter. SPS 851 Rover har en snabb basstationsinställning som kommer igång med ett knapptryck och AutoBaseTM teknik. Det finns möjligheter att koppla upp basstationen till Internet via Ethernet eller via GSM/GPRS telefon. Basstationen har stöd för GPS och L2C moderniserade GPS-signaler. Trimble SPS851 kan uppgraderas med GLONASS eller L5 signaler. Basstationen har inbyggt batteri somockså fungerar som en UPS-strömförsörjning. SPS 851 Rover har en PPSutgång för tidssynkronisering med andra enheter. SPS851 GPS Mottagare Uppgradingsmöjligheter L5 GPS Full Cycle Carrier GLONASS L1/L2 Möjlighet att växla mellan bas och rover Uppdateringsfrekvens 1 Hz, 2Hz, 5 Hz, 10 Hz, 20 Hz Max avstånd från rovern till basen Normalt 2 5 km utan radiorepeater Kan användas som rover i ett VRS-nät Real-Time Kinematic (RTK) positionering Horizontal nogrannhet Vertical nogrannhet 10 mm + 1 ppm RMS 20 mm + 1 ppm RMS Temperatur Drift 40 C to +65 C Förvaring 40 C to +80 C Luftfuktighet MIL-STD 810F, Method Damm- och vattensäker Kapslingsklass IP67, medger nedsänkning till ett djup av 1 m Allmänt Frontpanel VFD display 16 tecken i 2 rader Av/På för enkel uppstart Knappar för menynavigering, scroll och datainmatning Storlek 240 x 120 x 50 inklusive anslutningar med batteri och radio 1.65 kg med batteri utan radio 1.55 kg SPS 851 är bas-/rovermottagaren som kan användas till mycket: på arbetsplats, i maskin, m.m. 24

25 Maskinstyrningssystem GCS 900 Vi erbjuder den mest kompletta familjen av maskinstyrningssystem, från laser- eller ultraljudsbaserade system till 3D. Alla våra system är dessutom robusta, lätta att använda, fullt uppgraderbara och så flexibla att de kan användas för en rad olika uppgifter på arbetsplatsen. Kort sagt, den bästa lösningen för att klara dagens tuffa scheman och budgetar. Tålig utrustning Trimbles komponenter har konstruerats för att klara den misshandel de utsätts för på stora maskiner och tuffa byggplatser. Starkare komponenter betyder mindre nertid och bättre produktivitet. Två antenner är bättre än en trimbles patentskyddade system med dubbel GPS+GLONASS-antenn ger dig exakt kurs och schaktbladsposition... inte den uppskattade positionen. Gör det enkelt Displayerna i Trimbles maskinstyrningssystem är tydliga och enkla att använda... vilket maximerar förarens produktivitet. Maskinstyrningssystemet GCS900 fungerar till alla typer av maskiner. 25

26 Kringutrustning Tillbehör Här visar vi ett urval från tillbehörssortimentet. Bland tillbehören finns allt ifrån tumstockar till prismor för maskinkontroll och extrautrustning som är helt anpassade efter olika produktgrupper och användningsområden. På (under Control System) kan du läsa mer om våra olika tillbehör. Markeringspennor Fickmätband Märkspray Mättillbehör Mätband Flukter, stiftpistoler Metalldetektorer Teleskopstänger Fotplatta, stång Kombifästen Mäthjul Nivåstänger Markeringsmaterial Fordonsnavigatorer, Garmin Gjututrustning, laser Bockryggsjusterare 26

27 Kringutrustning Stativ Aluminuimstativ, låg modell med vevanordning för laser. Min höjd Max höjd 0,76 m 1,62 m 4,6 kg Aluminuimstativ, mellanhögt med vevanordning för laser. Två mittpelare, varav en med graderad vevdel. Min höjd Max höjd 0,86 m 2,88 m 6,10 kg Aluminuimstativ, hög modell. Extra kraftig med stöd för mittpelaren, passar höga uppställningar för laser m.m. Vevbar mittpelare. Min höjd Max höjd 0,85 m 3,02 m 7,5 kg Aluminuimstativ enkel modell, passar för mindre laser och avvägare. Min höjd Max höjd 0,96 m 1,65 m 5,0 kg Aluminuimstativ, passar för avvägningsinstrument m.m. Plant huvud. Min höjd Max höjd 1,08 m 1,72 m 5,0 kg Trästativ, plastöverdraget. Passar laser och teodelit. Min höjd Max höjd 1,02 m 1,72 m 5,4 kg Trästativ, målat och lackat. Kraftig konstruktion och med stort plant huvud. Passar totalstationer och teodelit. Min höjd 0,76 m Max höjd 1,62 m 4,6 kg 27

28 Control System utgår från försäljningskontoren i Örebro, Göteborg, Linköping, Stockholm och Västerås. Kontakt Control System Kundcentra Grusgropsvägen 9, Örebro Tfn: / , Fax: Control System Linköping Ottargatan 4, Linköping Tfn: , Fax: Control System Göteborg Göteborgsvägen 112, Sävedalen Tfn: , Mobil: Control System Uddevalla Västgötavägen 30, Uddevalla Tfn: Control System Stockholm Råsundavägen 18, Solna Tfn: , Fax: Control System Västerås Tunbytorpsgatan 7, Västerås Tfn: , Fax:
