Trimble Site TILLFÖRLITLIGA NOGGRANNA LÄTTA ATT ANVÄNDA

Transkript

1 Trimble Site Positioning Systems NOGGRANNA TILLFÖRLITLIGA LÄTTA ATT ANVÄNDA

2 fler verktyg för fler jobb Kalkylarbete Anbudsförfattare Mätingenjörer Dataadministration Fältingenjörer/Mättekniker Arbetsledare/handledare Projektledare Geotekniska ingenjörer Byggnadsinspektörer Trimble leder utvecklingen av byggbranschens mätteknikutrustning genom att utveckla högproduktiva, integrerade och innovativa lösningar för hela arbetsplatsen. Trimble Site Positioning Systems hjälper entreprenörer att få överblick över arbetet och utföra arbetsuppgifterna på ett mer produktivt sätt. Det blir möjligt att uppfylla specifikationerna med större noggrannhet och dubbelarbete undviks. De rätta verktygen gör jobbet på rätt sätt. Trimble Site Positioning Systems ger entreprenören skräddarsydda verktyg för samtliga personer på på arbetsplatsen; varje steg i arbetsprocessen kan utföras snabbare, med färre fel och lägre materialkostnader. Trimble Site Positioning Systems ger dig: möjlighet att mäta in, sätta ut, kontrollera, hantera och inspektera infrastruktur för uppföljning och kommunikation verktyg för att enkelt överföra data mellan kontoret, maskinerna och personalen i fält förvissningen om att du kommer att kunna avsluta projektet i tid, inom budget och enligt gällande specifikationer Från fältet, lastbilen, eller kontoret alla på byggplatsen kan anslutas och förses med möjlighet till noggrann positionsbestämning, ständig tillgång till digitala modeller och möjlighet att lokalisera, mäta in och registrera information. Entreprenörer kan dela med sig av information, följa upp resultaten direkt, fatta mer underbyggda beslut, och enkelt hantera flera arbetsplatser. Data kan överföras till och utnyttjas av fler personer på arbetsplatsen, vilket gör att varje resurs får en direkt inverkan på projektets framgång. SÄTT UT MÄT IN KONTROLLERA

3 Flexibelt. Utformat för entreprenörer. Trimble Site Positioning Systems kombinerar positionerings- och kommunikationsteknik med programvara för fältbruk och kontor, och är utvecklat speciellt för entreprenörer. Välj bara vilken lösning som passar bäst för varje roll eller funktion på arbetsplatsen, så är resten mycket enkelt. All utrustningalla enheter är kan anslutas till varandra, och systemet är utbyggbart och kostnadseffektivt. De fyra huvudkomponenterna är: Fältprogramvara: Programmet Trimble SCS900 Site Controller är enkelt att använda tack vare det grafiska användargränssnittet, och underlättar och effektiviserar arbetet för mätingenjörer, mättekniker, fältingenjörer och arbetsledare. Programmet Trimble SCS700 kan använda samma designmodeller och är uppbyggt kring smidiga processer som passar arbetssättet hos byggnadsinspektörer, projektledare och geotekniska ingenjörer. GNSS-mottagare: används som rover eller i fordon. Det finns mottagare i olika storlekar och modeller för att passa noggrannhetskraven och budgeten för de olika funktionerna i projektet. Totalstationer: ger högsta möjliga noggrannhet vid positionsbestämning, utsättning, mätning och maskinstyrning. Kontorsprogramvara: Business Center - Heavy Construction Edition fungerar som en utbyggbar plattform för alla datarelaterade aktiviteter, från den inledande uppskattningen av kostnader i anbudet till schaktning och asfaltering. UPPKOPPLAT Med "Connected Controller", den uppkopplade kontrollenheten, minskar risken för att arbete behöver göras om på grund av kommunikationsmissar. All information synkroniseras trådlöst mellan kontrollenheten och kontoret. Entreprenören kan använda Trimble Remote Assistant för att snabbt diagnostisera problem, och därmed slippa de kostnader som det innebär att behöva vänta på att en tekniker ska komma ut till platsen. Titta efter den här symbolen så ser du vilka system som stödjer uppkopplad kontrollenhet eller ingår som komponenter i "Connected Controller". FÖLJ UPP LED ARBETET

4 flexibel uppföljning: välinformerade beslut Motorvägar Förberedande markarbeten på byggplatser Schakter Deponi Sophantering Tunnlar Järnväg Gruvor Programmet Trimble SCS900 Site Controller Programmet Trimble SCS900 Site Controller hjälper dig att få överblick och storleksbedöma arbetsinsatsen utan att du behöver hyra in någon mätfirma för inmätning och utsättning. Det är lätt att lära sig och kan användas tillsammans med både GNSS-mottagare och totalstationer från Trimble. Programvaran organiserar informationen om arbetsplatsen på samma sätt som du redan arbetar, med hjälp av: Arbetsplatser: Innehåller information som gäller allt du gör på en den enskilda arbetsplatsen. Designer (ritningar): En arbetsplats kan innehålla flera designer. Varje design innehåller data för en viss fas eller en viss aktivitet i projektet. Arbetsordrar: Kan innehålla instruktioner för jobb som ska utföras eller mätresultaten från en slutförd arbetsuppgift som ska kvalitetssäkras. Det intuitiva gränssnittet gör SCS900 lätt att lära sig och använda för uppgifter som nivåkontroll, utsättning eller slutmätning. Det ökar produktiviteten från dag ett. De avancerade kommunikationsmöjligheterna ger entreprenörerna möjlighet att spara stora pengar genom att eliminera tid och kostnader som krävs för att fysiskt köra datafiler till och från arbetsplatsen. Ingenjörer kan skicka konstruktionsändringar och arbetsorder digitalt till personalen i fält, som kan skicka tillbaka lägesrapporter, information om problem samt kontrollmätningar till kontoret genom en en enda knapptryckning. Möjligheten att snabbt och enkelt kunna utbyta information minskar risken för förseningar och ökar sannolikheten för att projekten ska kunna avslutas i tid och inom budget.

5 Vägmodul Vägmodulen för Trimble SCS900 stöder vägoch motorvägsprojekt genom väglinjegeometri, stationsekvationer, breddövergångar och flera vägbanor inom ett och samma vägjobb. Vägmodulen innehåller allt du behöver för utsättning av vägar från vägbaneobjekt till släntanslutningspunkter och anpassade schaktbottnar. Dessutom finns det funktioner för nivåkontroll som ger entreprenören möjlighet att på ett enkelt sätt utföra slutmätningar och kvalitetskontroller. Modul för avancerad mätning Modulen för avancerad mätning för Trimble SCS900 gör det lättare att fatta välinformerade beslut genom att man registrera kompletterande information om varje inmätt punkt, exempelvis foton, mått, information om status och materialtyp information som säger så mycket mer om ett objekt än bara dess position. Denna information kan sedan trådlöst skickas tillbaka till kontoret och analyseras i Business Center. TUNNELARBETEN Med hjälp av tunnelmodulen i SCS900, den robusta fältdatorn Trimble Tablet och en SPS930 Universal totalstation kan entreprenörer som arbetar med tunnlar effektivisera mätnings- och positionsbestämningsuppgifterna vid tunnel- och sprängningsarbeten. Entreprenören slipper stoppa arbetet för att kunna utföra manuella mätningar och arbetet kan följas upp och övervakas i realtid.

6 rätt verktyg för varje jobb Positionsbestämning Kontroll och uppställning av bas Slutmätning Nivåkontroll Beräkning av volymer Inmätning av arbetsplatser Kontroll av materialåtgång Utsättning av vägar TRIMBLE SITE TABLET Koppla samman kontoret med arbetet i fält med hjälp av Trimble Site Tablet, en robust, smidig och helt uppkopplad fältdator med stor, tydlig och lättanvänd pekskärm. Den är utvecklad att kunna användas i det dagliga arbetet utomhus på byggarbetsplatsen och genom de avancerade uppkopplingsfunktionerna undviks onödiga avbrott i arbetet eftersom datauppdateringarna inte behöver transporteras mellan arbetsplats och kontor. Genom det inbyggda mobiltelefonmodemet och programmet Trimble SCS900 ger Trimble Site Tablet byggentreprenören tillgång till alla data i realtid. Vi har sammanfört ett cellulärt modem, en bärbar dator, GPS-mottagare och kontrollenhet och därmed har vi möjliggjort mer avancerat datorarbete i fält och suddat ut gränsen mellan designarbetet på kontoret och implementeringen i fält. Trimble Site Tablet kan köra så väl Microsoft -program som SCS900 och är perfekt för arbetsledare, förmän och projektledare som koordinerar aktiviteterna från ett fordon.

7 Rekognoscering Uppföljning Kontroll Hitta rätt Geotekniska mätningar trimble TSC3 Trimble TSC3 är en trådlöst ansluten, robust och mångsidig handhållen fältdator för användning tillsammans med GNSS eller totalstation. Den är utformad för att användas tillsammans med alla Trimbles system för positionsbestämning, inklusive SPS985 GNSS Smart Antenna, SPS855 GNSS Modular Receiver och totalstationerna i SPS-serien. Kontrollenheten TSC3 ger arbetsledare, förmän, mättekniker och ingenjörer total kontroll över sina uppgifter på arbetsplatsen. TSC3 är utformad för den tuffa utomhusmiljön på en byggarbetsplats och erbjuder 3G-modem, inbyggd kamera, GPS och lång batteritid i en smidig, stötsäker, damm- och vattenskyddad enhet.

8 GNSS: skalbar, tillförlitlig precision TRIMBLES GNSS-MOTTAGARE Idealiska för: Större arbetsplatser Uppgifter som kräver en noggrannhet på 8 millimeter och uppåt Områden med någorlunda fri sikt mot himlen Oöverträffad flexibilitet Trimbles satellitmottagare för positionsbestämning är skalbara för att kunna uppfylla noggrannhetskraven hos olika typer av uppgifter och samtidigt passa din budget. Trimble erbjuder GNSS-mottagare både som moduluppbyggda och som allt-i-ett. Med integrerad 360TM sensorteknologi kan SPS985 mottagaren se fler GNSS konstallationer och signaler än en traditionell GPS, så du kan nå högre nogrannhet i svåra miljöer såsom under träd och nära hus. Dina mätteam kan mäta mer och produktiviteten ökar. Basstationer och noggrannhet Eftersom atmosfären alltid påverkar satellitsignalerna kräver hög noggrannhet vid GNSS-positionering att man använder sig av två mottagare, en basstationsmottagare och en rovermottagare, som tar emot samma satellitsignaler samtidigt. Basstationen står stilla över en fast punkt och kan därmed beräkna vilken korrektion som krävs för att kompensera för de atmosfäriska störningarna. Korrektionerna sänds sedan via radio till roverenheten. Basstationens data bearbetas sedan tillsammans med informationen från rovermottagaren i rovern för att ge en exakt roverposition. Moduluppbyggd modell: GNSS-antennen Trimble Zephyr Geodetic Modell 2 och den moduluppbyggda GNSS-mottagaren Trimble SPS855 ger bästa möjliga basstationslösning och tillhandahåller korrektioner för roverenheter och maskinstyrningssystem.

9 NOGGRANNHET GNSS Med Trimbles moduluppbyggda system kan du välja den noggrannhetsnivå du behöver för uppgiften: GNSS-mottagare med hög precision kan ge en noggrannhet av 8 millimeter horisontellt och 15 millimeter vertikalt GNSS-mottagare för lägesbestämning kan ge en noggrannhet av 100 millimeter horisontellt och millimeter vertikalt De inbyggda GPS-mottagarna i fältdatorerna Trimble Tablet, TSC3 och TCA1 ger en noggrannhet på några meter Modell med inbyggd antenn: Den integrerade SPS985 med inbyggd GNSS-antenn ger dig allt du behöver i en enda, kompakt enhet: GNSS-mottagare, radio, antenn, batteri och Bluetooth för kabelfri drift. Den är idealisk att använda som roversystem monterad på en stång men kan också användas som tillfällig basstation.

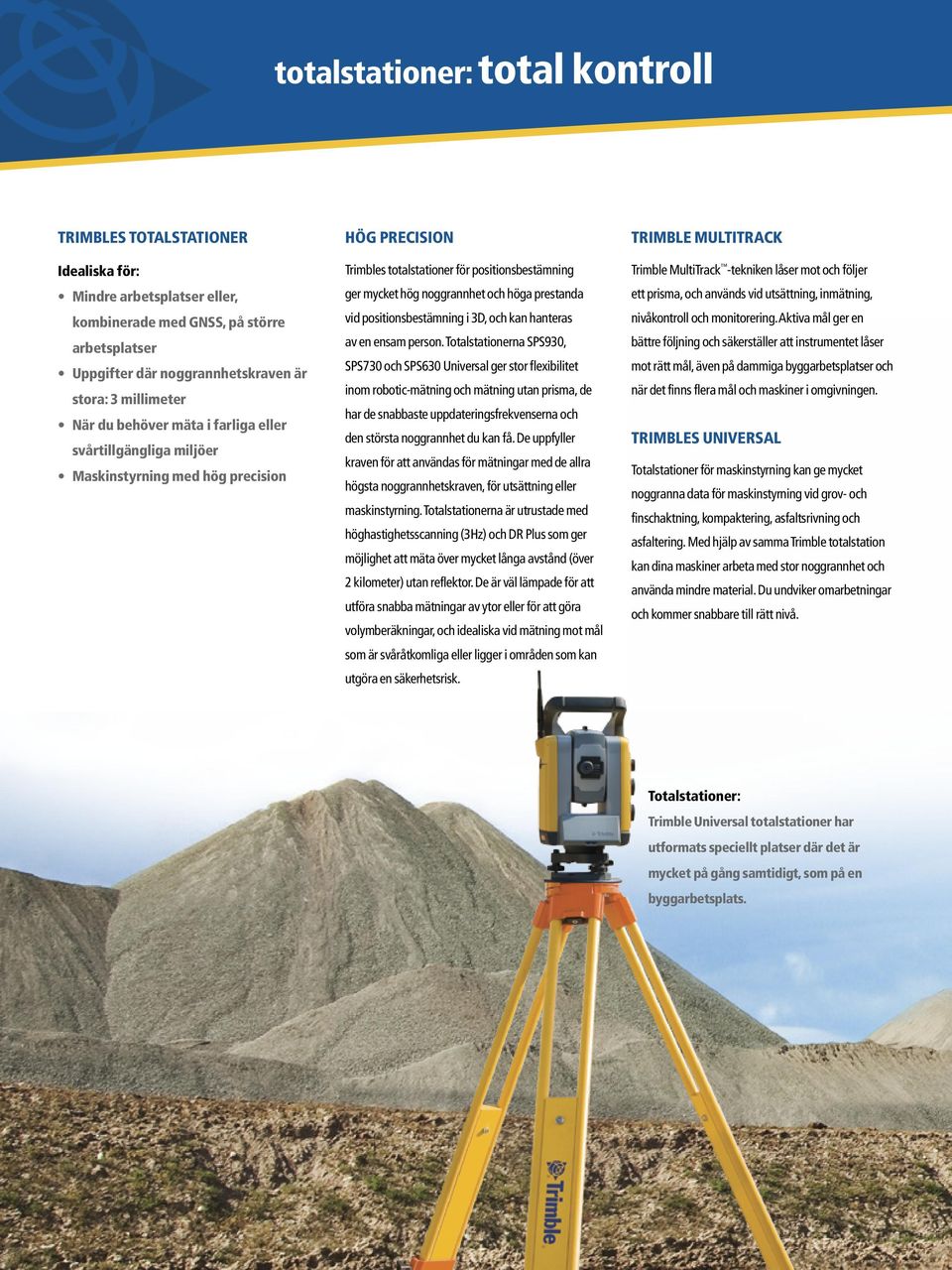

10 totalstationer: total kontroll Trimbles Totalstationer Idealiska för: Mindre arbetsplatser eller, kombinerade med GNSS, på större arbetsplatser Uppgifter där noggrannhetskraven är stora: 3 millimeter När du behöver mäta i farliga eller svårtillgängliga miljöer Maskinstyrning med hög precision Hög precision Trimbles totalstationer för positionsbestämning ger mycket hög noggrannhet och höga prestanda vid positionsbestämning i 3D, och kan hanteras av en ensam person. Totalstationerna SPS930, SPS730 och SPS630 Universal ger stor flexibilitet inom robotic-mätning och mätning utan prisma, de har de snabbaste uppdateringsfrekvenserna och den största noggrannhet du kan få. De uppfyller kraven för att användas för mätningar med de allra högsta noggrannhetskraven, för utsättning eller maskinstyrning. Totalstationerna är utrustade med höghastighetsscanning (3Hz) och DR Plus som ger möjlighet att mäta över mycket långa avstånd (över 2 kilometer) utan reflektor. De är väl lämpade för att utföra snabba mätningar av ytor eller för att göra volymberäkningar, och idealiska vid mätning mot mål som är svåråtkomliga eller ligger i områden som kan utgöra en säkerhetsrisk. TRIMBLE MULTITRACK Trimble MultiTrack -tekniken låser mot och följer ett prisma, och används vid utsättning, inmätning, nivåkontroll och monitorering. Aktiva mål ger en bättre följning och säkerställer att instrumentet låser mot rätt mål, även på dammiga byggarbetsplatser och när det finns flera mål och maskiner i omgivningen. Trimbles Universal Totalstationer för maskinstyrning kan ge mycket noggranna data för maskinstyrning vid grov- och finschaktning, kompaktering, asfaltsrivning och asfaltering. Med hjälp av samma Trimble totalstation kan dina maskiner arbeta med stor noggrannhet och använda mindre material. Du undviker omarbetningar och kommer snabbare till rätt nivå. Totalstationer: Trimble Universal totalstationer har utformats speciellt platser där det är mycket på gång samtidigt, som på en byggarbetsplats.

11 NOGGRANNHET TOTALSTATIONER I en totalstation används optik och/eller laserstrålar för att mäta vinklar och avstånd. Genom att först mäta mot kända punkter, beräknar Trimbles totalstationer sin egen position i förhållande till dessa kontrollpunkter, och beräknar därefter målets position i 3D. I roboticläge fastställer totalstationen målets position och rapporterar denna information via radiolänk till kontrollenheten. Programvaran SCS900 i kontrollenheten kan sedan jämföra positionen med designinformationen och ge användaren information om hur mycket som måste schaktas/fyllas, hur stora volymer som schaktats och information för utsättning. Eftersom det inte behöver finnas någon person vid totalstationen kan en ensam person för att utföra mätningarna.

12 anslut för bättre kontroll KOMPONENTERNA I TRIMBLES LÖSNING FÖR EN UPPKOPPLAD BYGGARBETSPLATS Den uppkopplade kontrollenheten Trimble Connected Controller synkroniserar trådlöst positionsbestämningssystemen i fält med kontoret och låter kontrollenheten ta emot GNSS-korrektioner via internet. Mättekniker i fält kan ta emot ritningar och modeller, göra nya mätningar och sedan skicka mått och utsättningssresultat tillbaka till kontoret för granskning. Om ändringar i en ritning görs på kontoret kan de skickas till kontrollenheten så att arbetslagen i fält snabbt får uppdaterad information. Allt detta utan att personalen behöver lämna byggarbetsplatsen respektive skrivbordet, vilket gör att man kan arbeta mycket mer effektivt och minska kostnaderna. Det uppkopplade kontoret Trimble Connected Office låter entreprenören skapa 3D-modeller av byggplatsen, preparera data och beräkna materialåtgång. Det är också möjligt att trådlöst synkronisera data, få överblick över hur arbetet framskrider samt att administrera fordonspark och andra tillgångar. 3D-modeller som skapas på kontoret kan skickas ut till maskiner och kontrollenheter i fält, vilket ökar effektiviteten, minskar risken för fel och spar pengar. Tänk dig att ha fullständig överblick över allt pågående arbete på arbetsplatsen, inklusive materialmängder och hur de flyttas, volymer och packningsgrad, samt fordonens position och nyttjandegrad. Informationen kan dessutom delas med alla andra i projektet, genom hela organisationen. Det ger bättre kommunikation och ett utomordentligt underlag för att fatta snabba och korrekta beslut. Den uppkopplade maskinen Trimble Connected Machine är nu standard i alla Trimbles maskinstyrningssystem och hjälper entreprenören att administrera maskinparken och följa upp maskinernas arbete. Maskinerna kan samla in slutmätningsdata för leverans till kontoret och ta emot GNSS-korrektioner med hjälp av internet. En 3D-modell som skapats på kontoret kan skickas ut till maskinföraren för snabbare och mer exakt schaktning och finjustering. Dessutom kan maskinen användas för att mäta volymer, så att dyra mätningar utförda av mättekniker inte behöver ske lika ofta. Körtiden och risken för omarbetningar minimeras också, eftersom både kontoret och maskinerna i fält hålls uppdaterade med den senaste informationen.

13 Full kontroll över allting i fält När de används tillsammans, Connected Office, Connected Controller och Connected Machine, revolutionerar de byggarbetet och bildar en Trimble Connected Site en helt uppkopplad arbetsplats. Trimble Connected Site förvandlar byggnadsindustrin genom att använda teknik som effektiviserar arbetet och ökar produktiviteten, samtidigt som materialåtgången och utgifterna minskar. Trimble Connected Site spar tid och kostnader i varje steg i byggprocessen och gör till och med vissa steg överflödiga, vilket ökar effektiviteten i byggbranschen och gör den mer miljömässigt hållbar. Resultatet blir snabbare färdigställande, högre kvalitet och lägre kostnader. Mer information finns på

14 all information på platsen Pålitlig teknik. Pålitlig support. De erfarna medarbetarna hos din SITECH-återförsäljare har egen erfarenhet från byggbranschen och hjälper dig att välja rätt utrustning för just ditt jobb. De ger dig kundstöd på nära håll, anpassade utbildningar och teknisk support. Om du är nybörjare på byggtekniska lösningar kommer din lokala SITECH-återförsäljare att finnas till hands för att hjälpa dig genom varje steg i implementationen. Med Trimbles teknik och SITECHs support ute på dina arbetsplatser blir ditt företag starkare och mer konkurrenskraftigt. Du kommer att få uppleva nya nivåer av produktivitet och öka lönsamheten, i projekt efter projekt.

15 SPS985 Precisionsrover och TSC3 SPS985 Precisionsrover och Trimble Site Tablet SPS985 Lägesbestämningsrover med Precise Vertical och Trimble Site Tablet SPS985 Lägesbestämningsrover och Trimble Site Tablet SPS855 Lägesbestämningsrover med Precise Vertical och Trimble Site Tablet SPS855 Lägesbestämningsrover och Trimble Site Tablet SPS630 SPS730 SPS930 UTS med TSC3 SPS630 SPS730 SPS930 UTS med Trimble Site Tablet SPS620 SPS720 Total Station med TSC3 Mätingenjör R A R A Fältingenjör/ Mättekniker R A R A Förman Arbetsledare R A A A Projektledare R A Geotekniker R Fältinspektör Entreprenörer på mindre arbetsplatser R = Trimble rekommenderar A = Alternativ R A R R A Observera: Alla SPS GNSS-roverlösningar kräver tillgång till korrektioner, antingen från en SPS855 basstation eller från någon internetbaserad korrektionstjänst Noggrannhet hos totalstationen Trimble SPS930 Universal Avstånd (m) Horisontellt (mm) Vertikalt (mm) Avstånd (ft) Horisontellt (ft) Vertikalt (ft) ,01 0, ,02 0, ,04 0,04 Trimble GNSS-noggrannhet RTK Horisontell noggrannhet 8 mm + 1 ppm RMS Vertikal noggrannhet 15 mm + 1 ppm RMS Trimble VRS Horisontell noggrannhet Vertikal noggrannhet 8 mm + 0,5 ppm RMS 15 mm + 0,5 ppm RMS Noggrannheten med Trimble precisions-gnss blir 8mm horisontellt och 15 mm vertikalt Noggrannheten med Trimble m blir 3mm horisontellt och 1mm vertikalt

16 Trimble: Byggbranschens tekniska standard Trimble tillhandahåller de verktyg och den support du behöver för att integrera information kring planering, design, positionsbestämning, maskinkontroll och tillgångsförvaltning genom hela produktionscykeln för att uppnå en effektivare verksamhet och högre vinst. Besök din SITECH-återförsäljare i dag för att lära dig hur lätt det är att utnyttja teknik som innebär stora förbättringar av arbetsflödet, dramatiskt ökar produktiviteten, förbättrar noggrannheten och sänker kostnaderna. DIN LEVERANTÖR AV SITECH-PRODUKTER FÖR ENTREPRENADBRANSCHEN NORDAMERIKA Trimble Heavy Civil Construction Division Westmoor Drive Westminster, Colorado USA (avgiftsfritt inom USA) Tel Fax EUROPA Trimble Tyskland GmbH Am Prime Parc Raunheim TYSKLAND Tel Fax AFRICA & MELLANÖSTERN Trimble Export Middle-East P.O. Box LOB / 1607 JAFZ View Dubai Förenade Arabemiraten Tel Fax ASIEN OCH OCEANIEN Trimble Navigation Singapore PTE Ltd. 80 Marine Parade Road, #22-06 Parkway Parade Singapore, SINGAPORE Tel Fax Kina Trimble Beijing 20F, Central Tower, China Overseas Plaza, No.8 Yard, Guang Hua Dong Li, Chaoyang District, Beijing, Kina Kina Tel Fax , Trimble Navigation Limited. Alla rättigheter förbehålles. Trimble samt glob- och triangelsymbolen är varumärken som tillhör Trimble Navigation Limited och som registrerats som sådana i USA och andra länder. Connected Site och MultiTrack är varumärken som tillhör Trimble Navigation Limited. Microsoft är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Alla övriga varumärken tillhör sina respektive ägare. PN D-16-SE (02/13)
