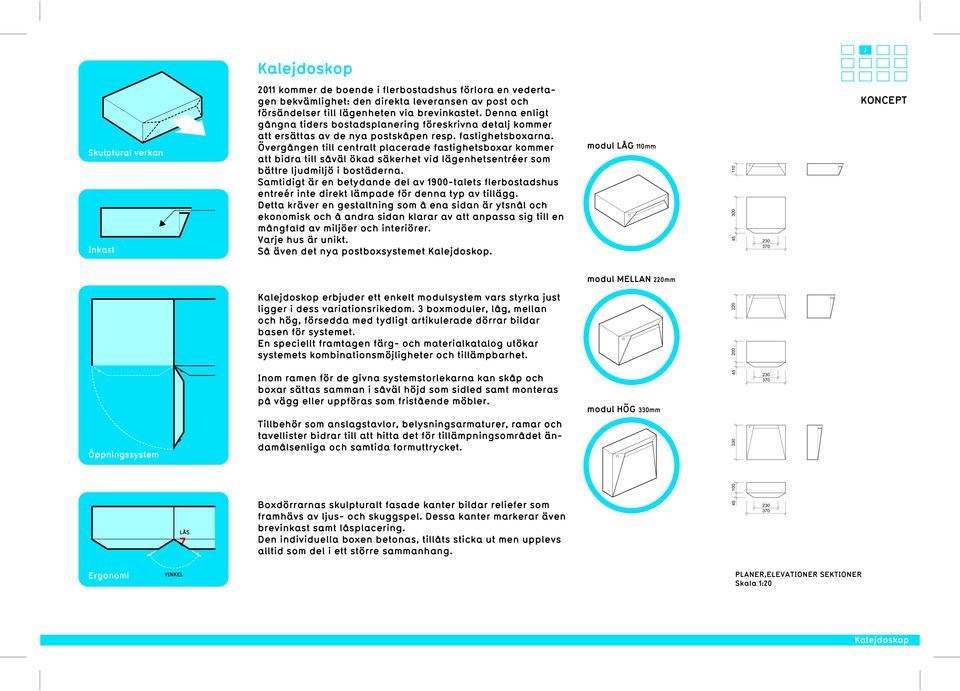

2 2 Skulptural verkan Inkast 2011 kommer de boende i flerbostadshus förlora en vedertagen bekvämlighet: den direkta leveransen av post och försändelser till lägenheten via brevinkastet. Denna enligt gångna tiders bostadsplanering föreskrivna detalj kommer att ersättas av de nya postskåpen resp. fastighetsboxarna. Övergången till centralt placerade fastighetsboxar kommer att bidra till såväl ökad säkerhet vid lägenhetsentréer som bättre ljudmiljö i bostäderna. Samtidigt är en betydande del av 1900-talets flerbostadshus entreér inte direkt lämpade för denna typ av tillägg. Detta kräver en gestaltning som å ena sidan är ytsnål och ekonomisk och å andra sidan klarar av att anpassa sig till en mångfald av miljöer och interiörer. Varje hus är unikt. Så även det nya postboxsystemet. modul LÅG 110mm KONCEPT modul MELLN 220mm erbjuder ett enkelt modulsystem vars styrka just ligger i dess variationsrikedom. 3 boxmoduler, låg, mellan och hög, försedda med tydligt artikulerade dörrar bildar basen för systemet. En speciellt framtagen färg- och materialkatalog utökar systemets kombinationsmöjligheter och tillämpbarhet Inom ramen för de givna systemstorlekarna kan skåp och boxar sättas samman i såväl höjd som sidled samt monteras på vägg eller uppföras som fristående möbler. modul HÖG 330mm Öppningssystem Tillbehör som anslagstavlor, belysningsarmaturer, ramar och tavellister bidrar till att hitta det för tillämpningsområdet ändamålsenliga och samtida formuttrycket LÅS oxdörrarnas skulpturalt fasade kanter bildar reliefer som framhävs av ljus- och skuggspel. Dessa kanter markerar även brevinkast samt låsplacering. Den individuella boxen betonas, tillåts sticka ut men upplevs alltid som del i ett större sammanhang Ergonomi VINKEL PLNER,ELEVTIONER SEKTIONER Skala 1:20

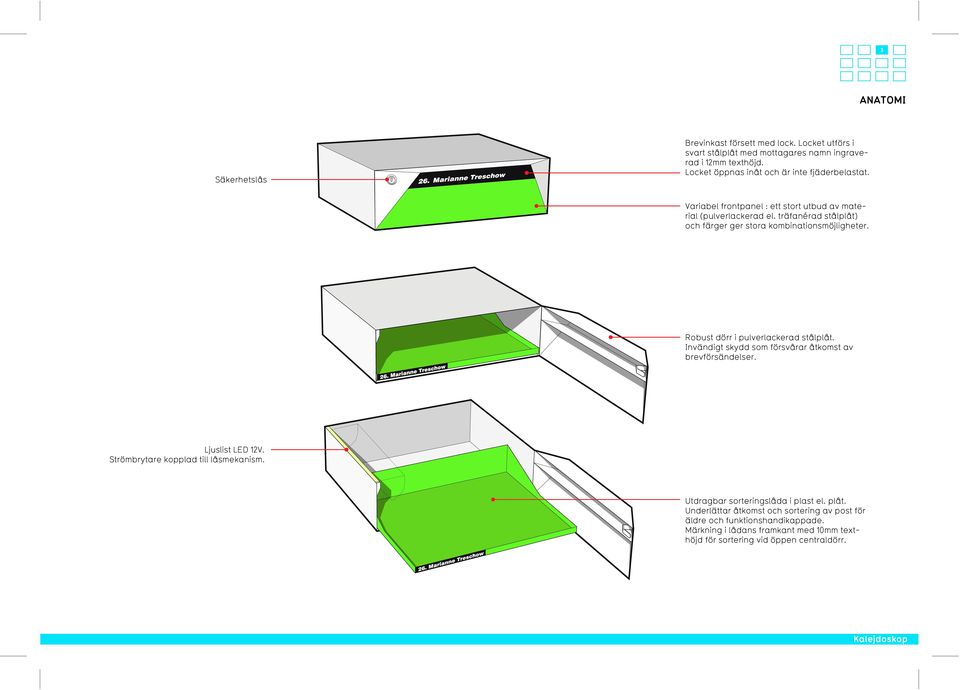

3 3 NTOMI Säkerhetslås revinkast försett med lock. Locket utförs i svart stålplåt med mottagares namn ingraverad i 12mm texthöjd. Locket öppnas inåt och är inte fjäderbelastat. Variabel frontpanel : ett stort utbud av material (pulverlackerad el. träfanérad stålplåt) och färger ger stora kombinationsmöjligheter. Robust dörr i pulverlackerad stålplåt. Invändigt skydd som försvårar åtkomst av brevförsändelser. Ljuslist LED 12V. Strömbrytare kopplad till låsmekanism. Utdragbar sorteringslåda i plast el. plåt. Underlättar åtkomst och sortering av post för äldre och funktionshandikappade. Märkning i lådans framkant med 10mm texthöjd för sortering vid öppen centraldörr.

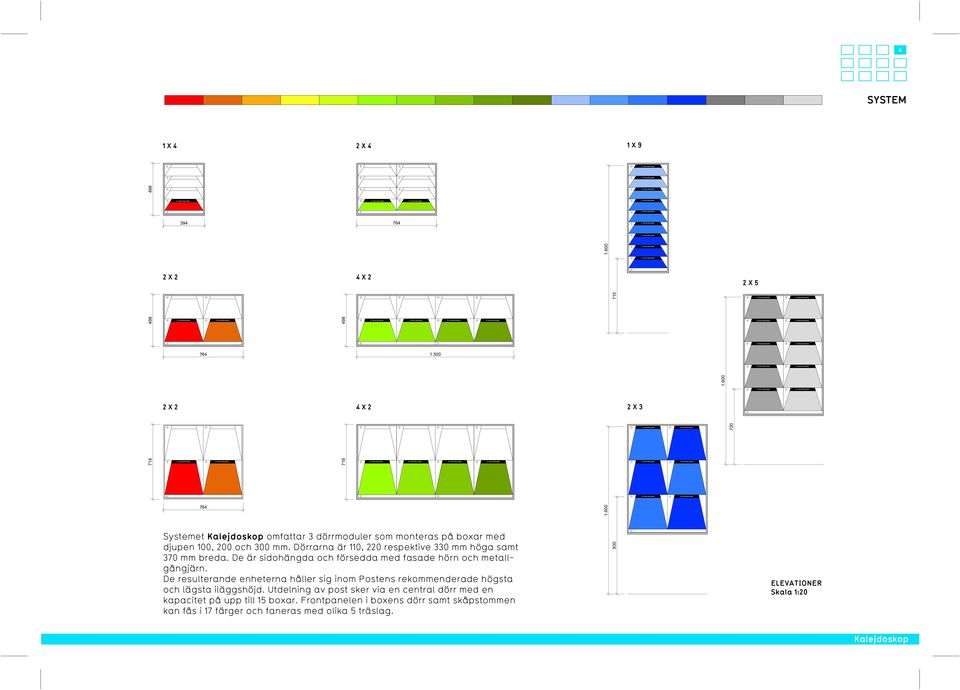

4 4 SYSTEM 1 X 4 2 X 4 1 X X 2 4 X X 2 4 X X X Systemet omfattar 3 dörrmoduler som monteras på boxar med djupen 100, 200 och 300 mm. Dörrarna är 110, 220 respektive 330 mm höga samt 370 mm breda. De är sidohängda och försedda med fasade hörn och metallgångjärn. De resulterande enheterna håller sig inom Postens rekommenderade högsta och lägsta iläggshöjd. Utdelning av post sker via en central dörr med en kapacitet på upp till 15 boxar. Frontpanelen i boxens dörr samt skåpstommen kan fås i 17 färger och faneras med olika 5 träslag. 930 ELEVTIONER Skala 1:20

5 5 TYPOJEKT 1

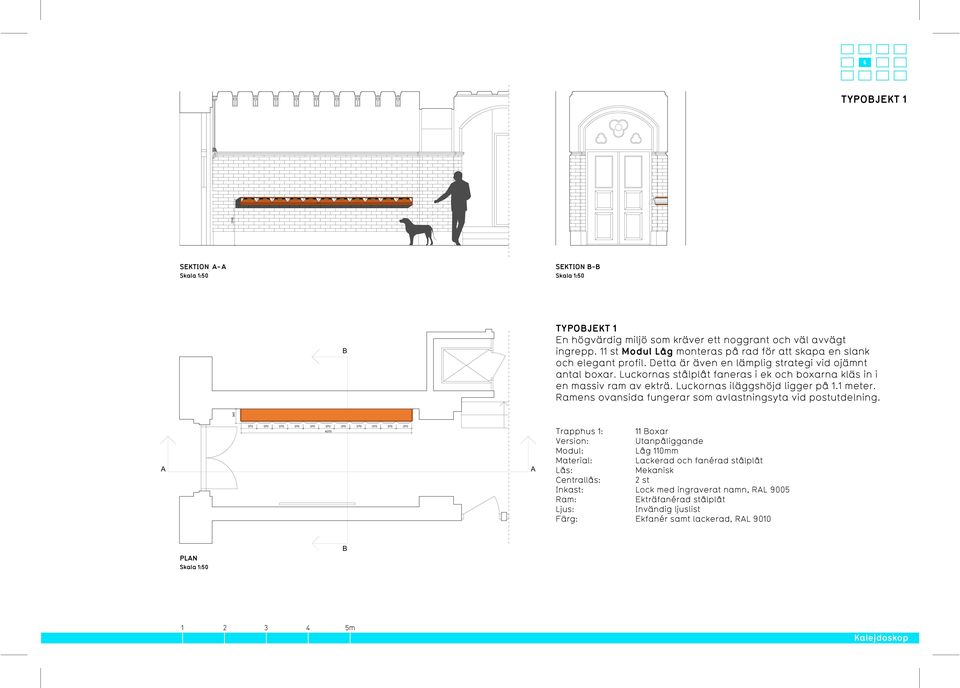

6 6 TYPOJEKT SEKTION - SEKTION - TYPOJEKT 1 En högvärdig miljö som kräver ett noggrant och väl avvägt ingrepp. 11 st Modul Låg monteras på rad för att skapa en slank och elegant profil. Detta är även en lämplig strategi vid ojämnt antal boxar. Luckornas stålplåt faneras i ek och boxarna kläs in i en massiv ram av ekträ. Luckornas iläggshöjd ligger på 1.1 meter. Ramens ovansida fungerar som avlastningsyta vid postutdelning Trapphus 1: 11 oxar Version: Utanpåliggande Modul: Låg 110mm Material: Lackerad och fanérad stålplåt Lås: Mekanisk Centrallås: 2 st Inkast: Lock med ingraverat namn, RL 9005 Ram: Ekträfanérad stålplåt Ljus: Invändig ljuslist Färg: Ekfanér samt lackerad, RL 9010 PLN m

7 7 TYPOJEKT 5

8 8 TYPOJEKT SEKTION - SEKTION - TYPOJEKT 5 I den långsmala entrén har 12st Modul Hög kombinerats för att lämna passagen mot trapphuset orörd. Luckorna lackeras i två komplementerande färger och omfattas av en stor tavelram. elysning sker i utrymmet mellan vägg och ram och skapar ett svävande uttryck. Två centraldörrar betjänar vardera 6 boxar PLN Trapphus 5: 12 oxar Version: Utanpåliggande Modul: Hög 330mm Material: Lackad stålplåt Lås: Mekanisk Centrallås: 2 st Inkast: Lock med ingraverat namn, RL 9005 Ram: Lackerad stålplåt, RL 3003 Ljus: Inbyggd i ram Färg: Lackerade dörrar i kulör RL 3003, 7037 och m

9 9 TYPOJEKT 6

10 10 TYPOJEKT mm anslagstavla sorteringshylla SEKTION - SEKTION - TYPOJEKT 6 Den rymliga entrén inbjuder till ett friare ingrepp där samtliga boxar kopplas samman i ett större fristående system. De tre sammansatta skåpen bärs upp av ett konstruktivt, delvis fribärande ramverk placerat på en svartlackad sockel. De resulterande hålrummen skapar plats för sorteringsbänk och anslagstavla och utrustas med infälld belysning. Luckorna lackas i en klar grön ton för att ytterliggare förstärka dess ovanliga uttryck. Postboxar blir skulptur Trapphus 6: 64 oxar Version: Fristående Modul: Låg 110mm, Mellan 220mm, Hög 330mm Material: Lackad stålplåt Lås: Mekanisk Centrallås: 7st Inkast: Lock med ingraverat namn, RL 9005 Ram: ärande ram i lackerad stålplåt Ljus: Integrerad i möbel Färg: Lackerade dörrar i kulör RL 6018, 6019, 7035 samt 9005 Sockel: Lackerad, RL 9005 Övrigt: Integrerad anslagstavla PLN m

11 11 TYPOJEKT 9

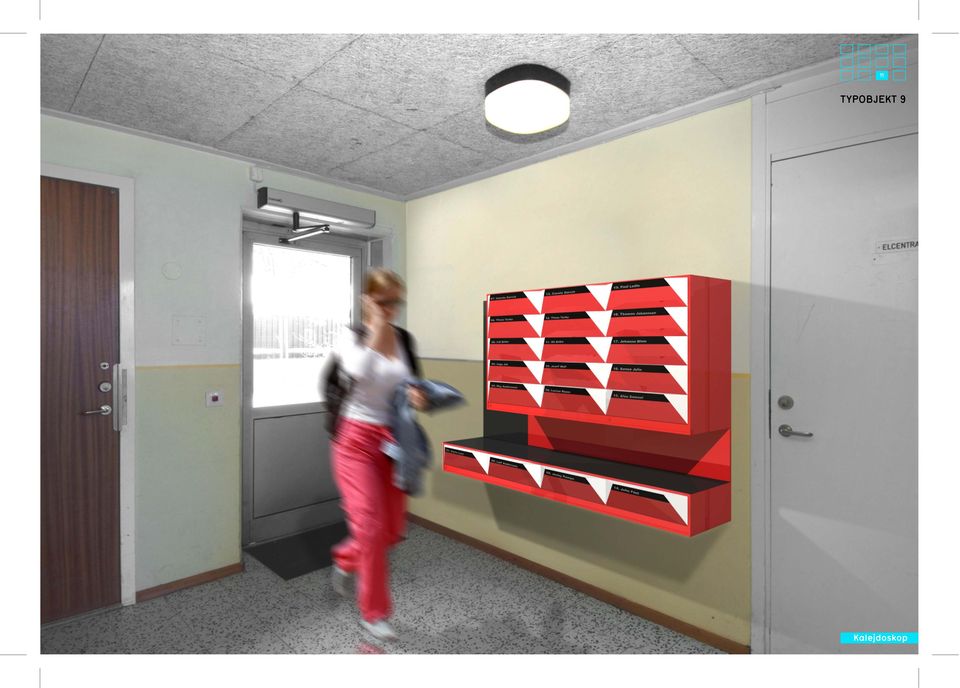

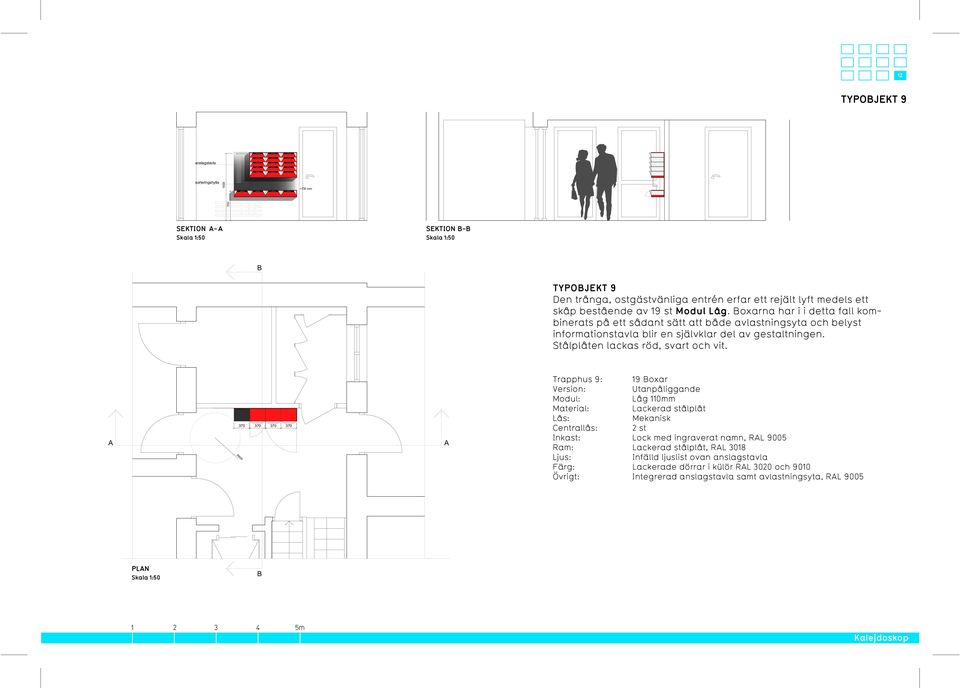

12 12 TYPOJEKT 9 anslagstavla sorteringshylla mm SEKTION - SEKTION - TYPOJEKT 9 Den trånga, ostgästvänliga entrén erfar ett rejält lyft medels ett skåp bestående av 19 st Modul Låg. oxarna har i i detta fall kombinerats på ett sådant sätt att både avlastningsyta och belyst informationstavla blir en självklar del av gestaltningen. Stålplåten lackas röd, svart och vit R600 Trapphus 9: 19 oxar Version: Utanpåliggande Modul: Låg 110mm Material: Lackerad stålplåt Lås: Mekanisk Centrallås: 2 st Inkast: Lock med ingraverat namn, RL 9005 Ram: Lackerad stålplåt, RL 3018 Ljus: Infälld ljuslist ovan anslagstavla Färg: Lackerade dörrar i külör RL 3020 och 9010 Övrigt: Integrerad anslagstavla samt avlastningsyta, RL 9005 PLN m
