1 Swedsign ÖVRIGT SORTIMENT Anslagstavlor Brevlådeprofiler Informationstavlor Ljuslådor Neonskyltar Hisstavlor Entrétak Cykeltak Våningstavlor Dörrskyltar Symbolsskyltar Orienteringstavlor SweBox Swedsign AB Box TÄBY Tel: Fax

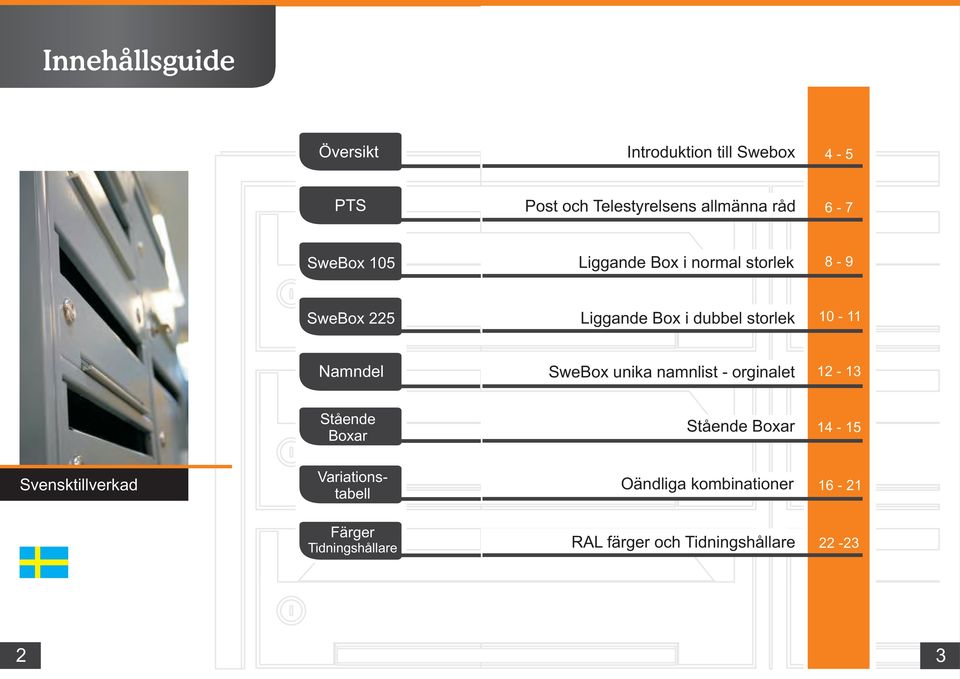

2 Innehållsguide Översikt Introduktion till Swebox 4-5 PTS Post och Telestyrelsens allmänna råd 6-7 SweBox 105 Liggande Box i normal storlek 8-9 SweBox 225 Liggande Box i dubbel storlek Namndel SweBox unika namnlist - orginalet Svensktillverkad Oändliga kombinationer RAL färger och

3 Översikt PTS SweBox 105 SweBox 225 Namndel SweBox Fördelar Din fastighetsbox Vår erfarenhet av fastighetsboxar sträcker sig långt tillbaka. Marknadens krav och önskemål har resulterat i att Swedsign har svarat med marknadens mest genomtänkta fastighetsboxar SweBox. En helt igenom svensk produkt producerad i Småland som är både ISO 9000 & ISO certifierad. Alla våra modeller är godkända av Post och Telestyrelsen. SweBox 225 med inkastlucka och benstativ SweBox är en robust konstruktion: Stomme av lackad stål. Galvaniserade postfack för lång livslängd. Gångleder tillverkade i rostfritt stål. Med SweBox kompakta mått får du en kostands-effektiv lösning, detta innebär att du får in flera postfack på samma yta, jämfört med övriga fabrikat på den Svenska marknaden Hälsningar VD / Tommy Tejbrant Swedsign ett företag fyllt av kreativitet & erfarenhet för att skapa en bättre offentlig miljö Det finns många fördelar med fastighetsboxar : Minskad risk för inbrott och brand i din lägenhet. Möjlighet att ta emot större försändelser eller känsliga försändelser som t.ex medicin. Snabb insortering för brevbäraren med huvuddörrsöppning. Tystare trapphus och lägenhet utan brevinkast i dörren. Stor lagringskapacitet för post när du är bortrest, speciellt med SweBox 225. Om Swedsign Fristående SweBox 225 med inkastlucka, snedtak och benställning Swedsign har sedan starten 1947 utvecklat, producerat och marknadsfört entré & skyltlösningar för inom- och utomhusmiljöer till alla typer av fastigheter. Utveckling, marknadsföring och produktion av Swedsigns sortiment sker i egen regi, dels i egen fabrik i Hultsfred samt i lokalerna i Arninge/Täby. Forum För Fastighetsboxar Ett perfekt forum för dina frågor om fastighetsboxar. FFF har även showroom lokaler där kan du titta på fastighetsboxar. 4 Under år 2000 uppköptes Swedsign AB av Team Tejbrant AB som då tillförde en kraftig breddning av sortimentet. Produktgrupperna fastighetsboxar samt utemöbler såsom cykeltak, entrétak har tillkommit. Du finner SweBox i FFF:s showroom lokaler i Stockholm, Göteborg och Malmö. För mera information besök 5

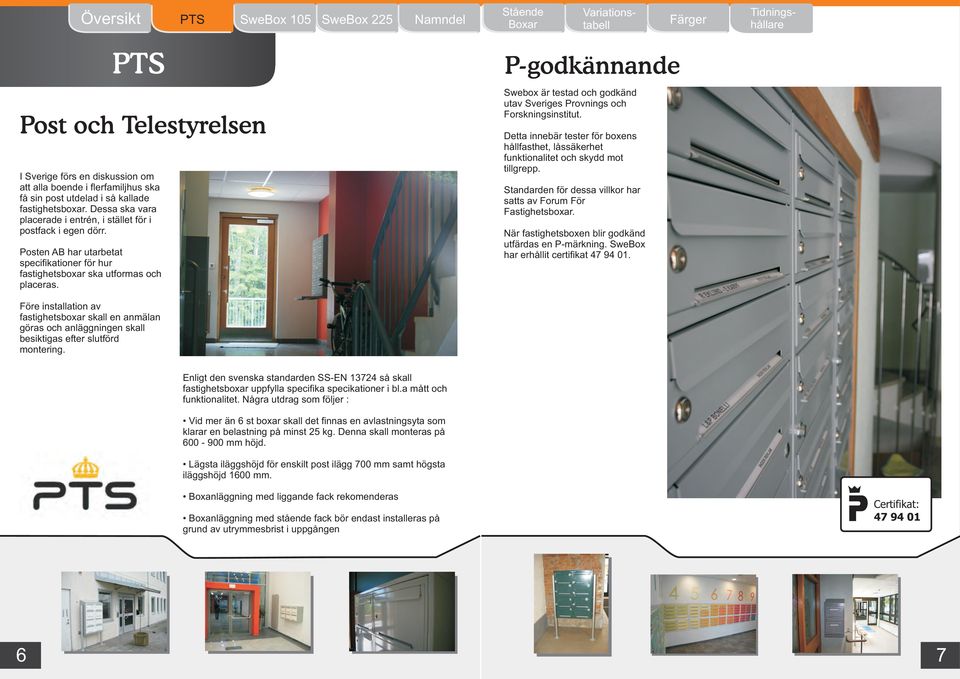

4 Översikt PTS SweBox 105 SweBox 225 Namndel PTS Post och Telestyrelsen I Sverige förs en diskussion om att alla boende i flerfamiljhus ska få sin post utdelad i så kallade fastighetsboxar. Dessa ska vara placerade i entrén, i stället för i postfack i egen dörr. Posten AB har utarbetat specifikationer för hur fastighetsboxar ska utformas och placeras. P-godkännande Swebox är testad och godkänd utav Sveriges Provnings och Forskningsinstitut. Detta innebär tester för boxens hållfasthet, låssäkerhet funktionalitet och skydd mot tillgrepp. Standarden för dessa villkor har satts av Forum För Fastighetsboxar. När fastighetsboxen blir godkänd utfärdas en P-märkning. SweBox har erhållit certifikat Före installation av fastighetsboxar skall en anmälan göras och anläggningen skall besiktigas efter slutförd montering. Enligt den svenska standarden SS-EN så skall fastighetsboxar uppfylla specifika specikationer i bl.a mått och funktionalitet. Några utdrag som följer : Vid mer än 6 st boxar skall det finnas en avlastningsyta som klarar en belastning på minst 25 kg. Denna skall monteras på mm höjd. Lägsta iläggshöjd för enskilt post ilägg 700 mm samt högsta iläggshöjd 1600 mm. Boxanläggning med liggande fack rekomenderas Boxanläggning med stående fack bör endast installeras på grund av utrymmesbrist i uppgången Certifikat:

5 Översikt PTS SweBox 105 SweBox 225 Namndel SweBox 105 Tillbehör SweBox 105 har den lägsta luckhöjden och rymmer mest fack per skåp. Huvuddörren är förstärkt med en stålprofil för att skydda mot åverkan. Huvudlåset ASSA DESMO är ett självlåsande enpunktshuvudlås placerat mitt på dörren för största motstånd mot brytförsök på dörren. Inkastklappa Förhindrar insyn i postfacket samt ger ett väderskydd. Benstativ Kraftig benställning för fristående installation. Fot med borrhål. Till varje lucka medföljer 2 st nycklar. Låset är utav modell AMA C650 XS. Mot tillägg kan vi erbjuda cylinderstansning för ex.vis ASSA 1870, KABA m.fl. Läs även mer om Swebox unika namnlist på sida 12. SweBox 105 infälld i vägg med servicebox Toppkåpa Intergrerad toppkåpa för utomhus installation eller för att förhindra pappersansamling ovanpå skåpet. Bygger 105 mm på höjden. Modeller Servicebox Integrerad servicebox kan erhållas på SweBox 105. Boxen delas av samtliga hyresgäster och brevbäraren lämnar nyckel i adressatens personliga postfack. Utdragsbord På kullagrade glidskenor. Teleskopiskt avlastningsbord. Bygger 45 mm extra på höjden Se variationstabellen på sidor för olika kombinationer. D6 500 Huvuddörrsöppning med lås ASSA DESMO Fakta E3 E4 E5 E6 E7 E8 D8 8 Material: Lackad stålstomme. Galavniserad inredning Gångleder i rostfritt stål. Färg: Standard vit Ral 9010 eller ljusgrå Ral Övriga Ral färger se sida 22. Uppsättning: Infästning monteras med skruv Övrigt: Huvudlås- ASSA DESMO Lucklås- AMA C650 XS D Vy från sida 9

6 Översikt PTS SweBox 105 SweBox 225 Namndel SweBox 225 Tillbehör Inkastklappa Förhindrar insyn i postfacket samt ger ett väderskydd. Benstativ Kraftig benställning för fristående installation. Foten på benställningen har borrhål för montage i mark. SweBox 105 har den lägsta luckhöjden och rymmer mest fack per skåp. Huvuddörren är förstärkt med en stålprofil för att skydda mot åverkan. Huvudlåset ASSA DESMO är ett självlåsande enpunktshuvudlås placerat mitt på dörren för största motstånd mot brytförsök på dörren. SweBox 225 Toppkåpa Intergrerad toppkåpa för utomhus installation eller för att förhindra pappersansamling ovanpå skåpet. Bygger 105 mm på höjden. Modeller Utdragsbord På kullagrade glidskenor. Teleskopiskt avlastningsbord. Bygger 45 mm extra på höjden Se variationstabellen på sidor för olika kombinationer. Till varje lucka medföljer 2 st nycklar. Låset är utav modell AMA C650 XS. Mot tillägg kan vi erbjuda cylinderstansning för ex.vis ASSA 1870, KABA m.fl. 10 Fakta Material: Lackad stålstomme. Galavniserad inredning Gångleder i rostfritt stål. Huvuddörrsöppning med lås ASSA DESMO Uppsättning: Infästning monteras med skruv Övrigt: Huvudlås- ASSA DESMO Lucklås- AMA C650 XS 303 Vy från sida Färg: Standard vit Ral 9010 eller ljusgrå Ral Övriga Ral färger se sida 22. De2 De4 DD4 11

7 Översikt PTS SweBox 105 SweBox 225 Namndel Unik Namnlist namnlist SweBox unika namnlist hjälper dig att effektivt och snabbt byta namn. Genom att namnlisten är monterad i post fackets botten så behövs den bara märkas upp med namnet en gång. Namnlisten är synlig när luckan är både öppen och stängd. Montering SweBox är lätt att montera. Det medföljande väggfästet monteras enkelt upp med skruv på väggen. Fästet är utformat som en avsats vilken boxen hänger på. I ryggen på SweBox finns 2 st spår som hakar fast i väggfästet. För extra säkerthet skruvas nederdelen av bakstycket fast i väggen som ett tippskydd. Det är med lätthet du monterar flera boxar bred vid varandra. Monteringsanvisning som är enkel att följa medföljer. Swedsign erbjuder rikstäckande montage av din SweBox lösning. På finns monteringsanvisning att ladda ner Du slipper du det tidsödande jobbet att först märka upp postfacket och sedan luckan som på de flesta konkurrerande systemen. När luckan till postfacket är stängd går det inte att ta bort namnet i namnlisten vilket reducerar risken för yttre åverkan. Uppmärkning Namnarken printas enkelt i din skrivare 12 Namnlisten (262 mm lång) är baserad på Swedsigns beprövade spårsystem i aluminium. Spåret är 13 mm högt vilket lämpar sig utmärkt för uppmärkning med våra namnark. Passar även KROY textmaskiner (finns i Swedsigns sortiment). Med Swedsigns namnark printar du med lätthet ut önskad text. Pappret är hålperforerat vilket gör att du enkelt river loss remsan med namnet på och skjuter in det i lamellspåret. 13

8 Översikt PTS SweBox 105 SweBox 225 Namndel fastighetsboxar Prima I vissa trapphus saknas det helt enkelt plats för vanliga fastighetsboxar. Då rekommenderar vi att titta på en stående modell. Djupet från befintlig väggyta blir endast 140mm. Prima är en stabil fastighetsbox med extra förstärkning på boxluckorna. Har som standard inkastkläppa. Finns även i galvaniserad stålplåt för utomhusbruk. Prima är certifierad enligt säkerhetsklass 1 Finns i storlekarna; 1x2 2x2 1x3 2x3 1x4 2x4 Säkerhetsboxen I ett fåtal utsatta miljöer behövs det där lilla extra. Då rekommenderar vi att titta på Sverigeboxen i liggande format som är säkerhetsklassad på högsta nivån kompletterande säkerhetsklass 2. Enheten är förberedd med färdiga kanaler och fästpunkter för el-låsinstallation. Finns i storlekarna; 1x3 2x3 1x4 2x4 1x5 2x5 1x6 2x6 1x7 2x7 1x8 2x8 Tidnings hållare 2X2 2x3 2x Material 14 Material: Galvaniserat (zinkbelagd) plåt Skruvar, muttrar, fjäder: Rostfritt stål Plåttjocklek: Ramverk och ytterväggar: 1 mm Huvuddörr, boxdörr samt inkastklappa: 1,5 mm Material: Infästning monteras med skruv Övrigt: Huvudlås- ASSA stiftslås 15

9 Översikt PTS SweBox 105 SweBox 225 Namndel SweBox kombinationer 9 st fack 10 st fack Förslag på olika kombinationer Swebox : 3 st fack 4 st fack 5 st fack D6 12 st fack E3 D10 DE2 E3 6 st fack E4 DE4 E5 7 st fack E4 D8 DE E6 DE2 DD4 E7 DD4 DD4 DD4 8 st fack 14 st fack E8 D8 DD4 DD4 16 TILLÄGGSHÖJD Avlastnings bord: + 45 mm Snedtak : mm 17

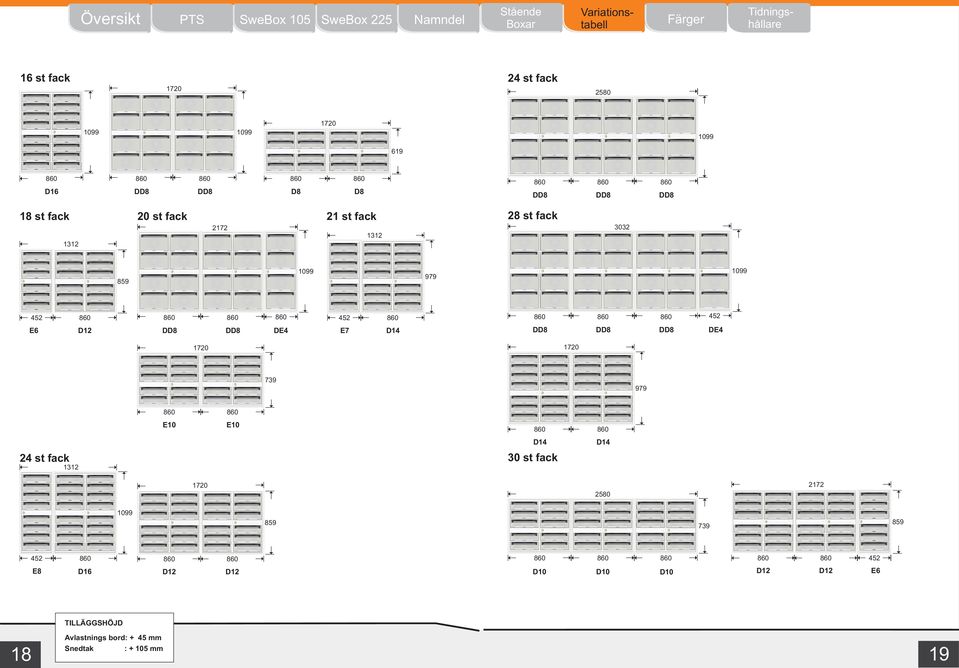

10 Översikt PTS SweBox 105 SweBox 225 Namndel 16 st fack 24 st fack 2580 D8 D8 18 st fack 20 st fack st fack 28 st fack 3032 E6 DE4 E7 DE4 739 E10 E10 24 st fack 30 st fack E8 D10 D10 D10 E6 TILLÄGGSHÖJD 18 Avlastnings bord: + 45 mm Snedtak : mm 19

11 Översikt PTS SweBox 105 SweBox 225 Namndel 32 st fack 42 st fack st fack st fack 36 st fack E7 40 st fack 2172 E8 20 TILLÄGGSHÖJD E8 Avlastnings D8 bord: + 45 mm D8 Snedtak : mm 21

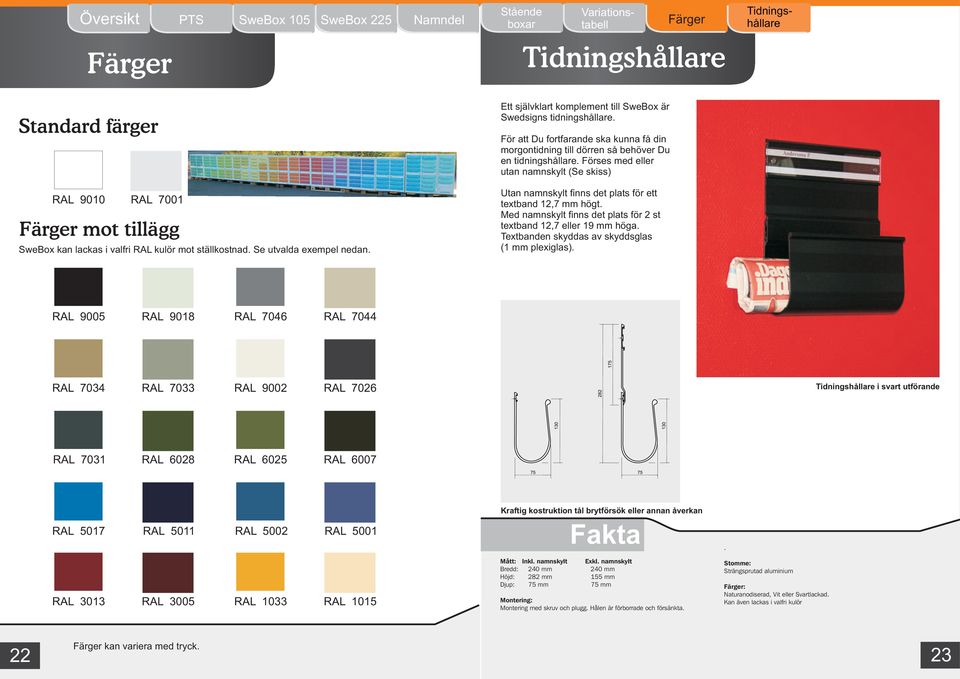

12 Översikt PTS SweBox 105 SweBox 225 Namndel Standard färger RAL 9010 RAL 7001 mot tillägg SweBox kan lackas i valfri RAL kulör mot ställkostnad. Se utvalda exempel nedan. boxar Ett självklart komplement till SweBox är Swedsigns tidningshållare. För att Du fortfarande ska kunna få din morgontidning till dörren så behöver Du en tidningshållare. Förses med eller utan namnskylt (Se skiss) Utan namnskylt finns det plats för ett textband 12,7 mm högt. Med namnskylt finns det plats för 2 st textband 12,7 eller 19 mm höga. Textbanden skyddas av skyddsglas (1 mm plexiglas). RAL 9005 RAL 9018 RAL 7046 RAL 7044 RAL 7034 RAL 7033 RAL 9002 RAL 7026 i svart utförande RAL 7031 RAL 6028 RAL 6025 RAL 6007 RAL 5017 RAL 5011 RAL 5002 RAL 5001 RAL 3013 RAL 3005 RAL 1033 RAL 1015 Kraftig kostruktion tål brytförsök eller annan åverkan Fakta Mått: Inkl. namnskylt Exkl. namnskylt Bredd: 240 mm 240 mm Höjd: 282 mm 155 mm Djup: 75 mm 75 mm Montering: Montering med skruv och plugg. Hålen är förborrade och försänkta.. Stomme: Strängsprutad aluminium : Naturanodiserad, Vit eller Svartlackad. Kan även lackas i valfri kulör 22 kan variera med tryck. 23
