1 Bruksanvisning i monteringanvisningar D 933.0/ G81

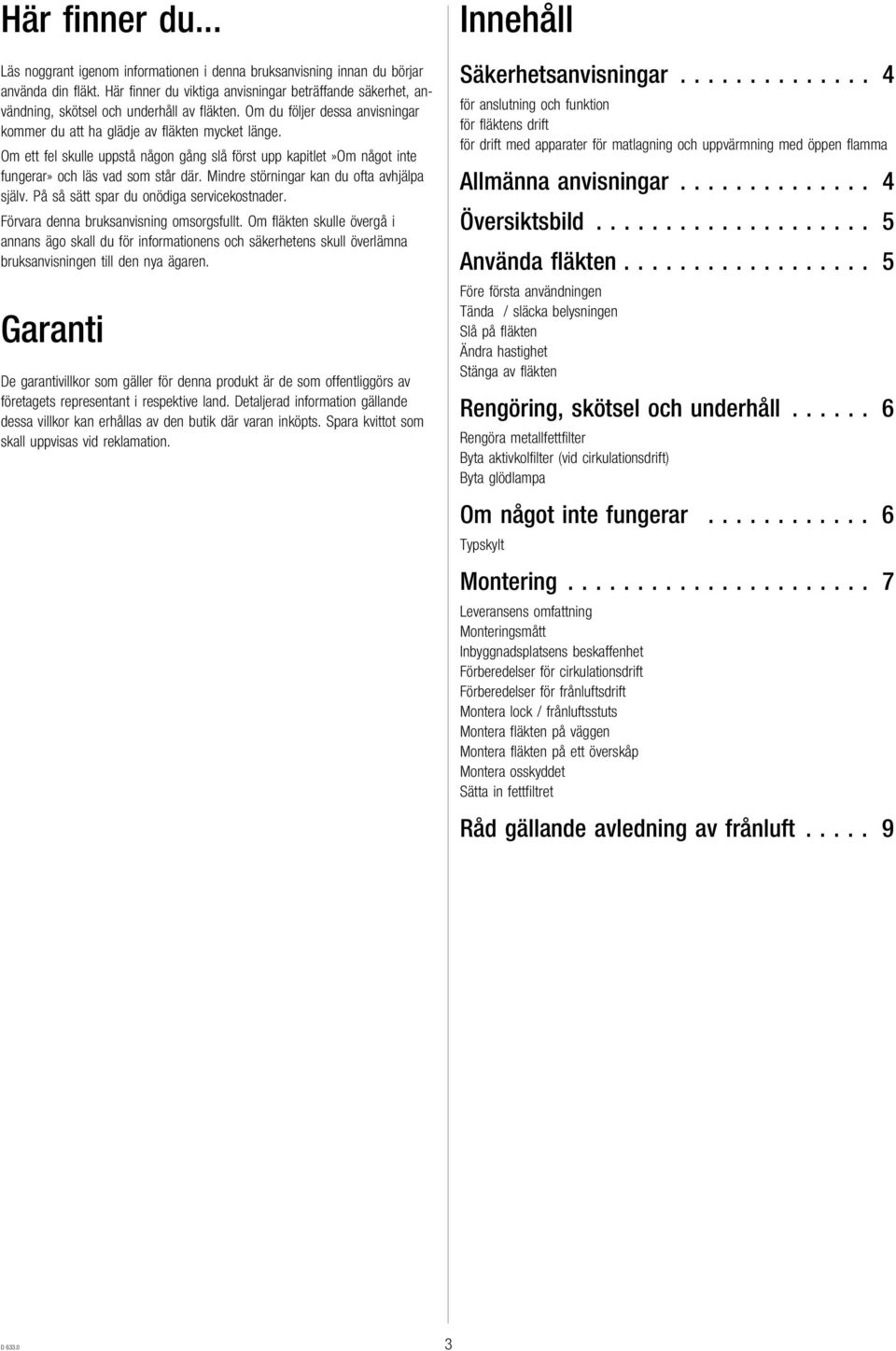

2 Här finner du... Läs noggrant igenom informationen i denna bruksanvisning innan du börjar använda din fläkt. Här finner du viktiga anvisningar beträffande säkerhet, användning, skötsel och underhåll av fläkten. Om du följer dessa anvisningar kommer du att ha glädje av fläkten mycket länge. Om ett fel skulle uppstå någon gång slå först upp kapitlet»om något inte fungerar» och läs vad som står där. Mindre störningar kan du ofta avhjälpa själv. På så sätt spar du onödiga servicekostnader. Förvara denna bruksanvisning omsorgsfullt. Om fläkten skulle övergå i annans ägo skall du för informationens och säkerhetens skull överlämna bruksanvisningen till den nya ägaren. Garanti De garantivillkor som gäller för denna produkt är de som offentliggörs av företagets representant i respektive land. Detaljerad information gällande dessa villkor kan erhållas av den butik där varan inköpts. Spara kvittot som skall uppvisas vid reklamation. Innehåll Säkerhetsanvisningar för anslutning och funktion för fläktens drift för drift med apparater för matlagning och uppvärmning med öppen flamma Allmänna anvisningar Översiktsbild Använda fläkten Före första användningen Tända / släcka belysningen Slå på fläkten Ändra hastighet Stänga av fläkten Rengöring, skötsel och underhåll Rengöra metallfettfilter Byta aktivkolfilter (vid cirkulationsdrift) Byta glödlampa Om något inte fungerar Typskylt Montering Leveransens omfattning Monteringsmått Inbyggnadsplatsens beskaffenhet Förberedelser för cirkulationsdrift Förberedelser för frånluftsdrift Montera lock / frånluftsstuts Montera fläkten på väggen Montera fläkten på ett överskåp Montera osskyddet Sätta in fettfiltret Råd gällande avledning av frånluft D

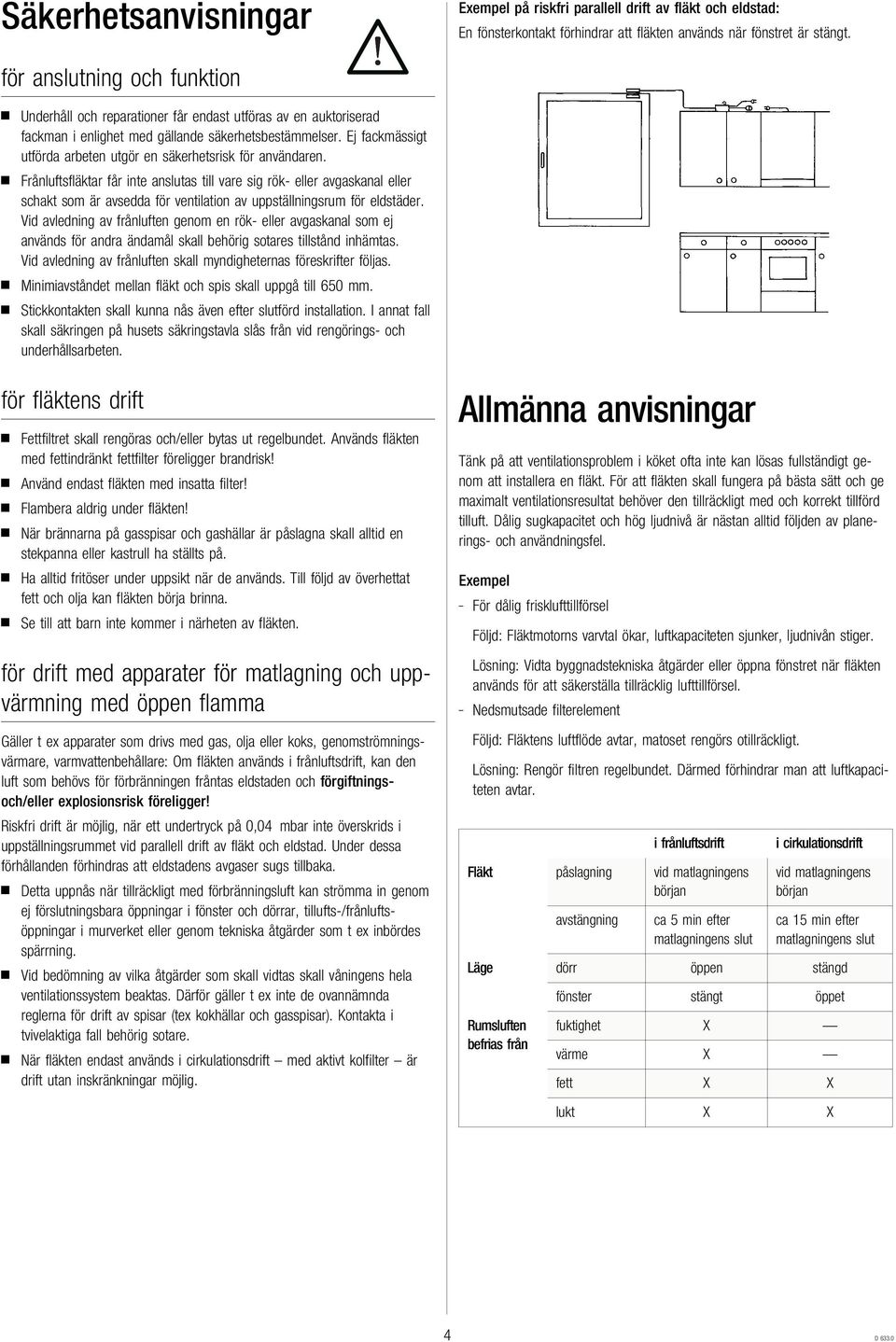

3 Säkerhetsanvisningar Exempel på riskfri parallell drift av fläkt och eldstad: En fönsterkontakt förhindrar att fläkten används när fönstret är stängt. för anslutning och funktion Underhåll och reparationer får endast utföras av en auktoriserad fackman i enlighet med gällande säkerhetsbestämmelser. Ej fackmässigt utförda arbeten utgör en säkerhetsrisk för användaren. Frånluftsfläktar får inte anslutas till vare sig rök- eller avgaskanal eller schakt som är avsedda för ventilation av uppställningsrum för eldstäder. Vid avledning av frånluften genom en rök- eller avgaskanal som ej används för andra ändamål skall behörig sotares tillstånd inhämtas. Vid avledning av frånluften skall myndigheternas föreskrifter följas. Minimiavståndet mellan fläkt och spis skall uppgå till 650 mm. Stickkontakten skall kunna nås även efter slutförd installation. I annat fall skall säkringen på husets säkringstavla slås från vid rengörings- och underhållsarbeten. för fläktens drift Fettfiltret skall rengöras och/eller bytas ut regelbundet. Används fläkten med fettindränkt fettfilter föreligger brandrisk! Använd endast fläkten med insatta filter! Flambera aldrig under fläkten! När brännarna på gasspisar och gashällar är påslagna skall alltid en stekpanna eller kastrull ha ställts på. Ha alltid fritöser under uppsikt när de används. Till följd av överhettat fett och olja kan fläkten börja brinna. Se till att barn inte kommer i närheten av fläkten. för drift med apparater för matlagning och uppvärmning med öppen flamma Gäller t ex apparater som drivs med gas, olja eller koks, genomströmningsvärmare, varmvattenbehållare: Om fläkten används i frånluftsdrift, kan den luft som behövs för förbränningen fråntas eldstaden och förgiftningsoch/eller explosionsrisk föreligger! Riskfri drift är möjlig, när ett undertryck på 0,04 mbar inte överskrids i uppställningsrummet vid parallell drift av fläkt och eldstad. Under dessa förhållanden förhindras att eldstadens avgaser sugs tillbaka. Detta uppnås när tillräckligt med förbränningsluft kan strömma in genom ej förslutningsbara öppningar i fönster och dörrar, tillufts-/frånluftsöppningar i murverket eller genom tekniska åtgärder som t ex inbördes spärrning. Vid bedömning av vilka åtgärder som skall vidtas skall våningens hela ventilationssystem beaktas. Därför gäller t ex inte de ovannämnda reglerna för drift av spisar (tex kokhällar och gasspisar). Kontakta i tvivelaktiga fall behörig sotare. När fläkten endast används i cirkulationsdrift med aktivt kolfilter är drift utan inskränkningar möjlig. Allmänna anvisningar Tänk på att ventilationsproblem i köket ofta inte kan lösas fullständigt genom att installera en fläkt. För att fläkten skall fungera på bästa sätt och ge maximalt ventilationsresultat behöver den tillräckligt med och korrekt tillförd tilluft. Dålig sugkapacitet och hög ljudnivå är nästan alltid följden av planerings- och användningsfel. Exempel För dålig frisklufttillförsel Följd: Fläktmotorns varvtal ökar, luftkapaciteten sjunker, ljudnivån stiger. Lösning: Vidta byggnadstekniska åtgärder eller öppna fönstret när fläkten används för att säkerställa tillräcklig lufttillförsel. Nedsmutsade filterelement Följd: Fläktens luftflöde avtar, matoset rengörs otillräckligt. Lösning: Rengör filtren regelbundet. Därmed förhindrar man att luftkapaciteten avtar. i frånluftsdrift i cirkulationsdrift Fläkt påslagning vid matlagningens början vid matlagningens början avstängning ca 5 min efter matlagningens slut ca 15 min efter matlagningens slut Läge dörr öppen stängd fönster stängt öppet Rumsluften fuktighet X befrias från värme X fett X X lukt X X 4 D 633.0

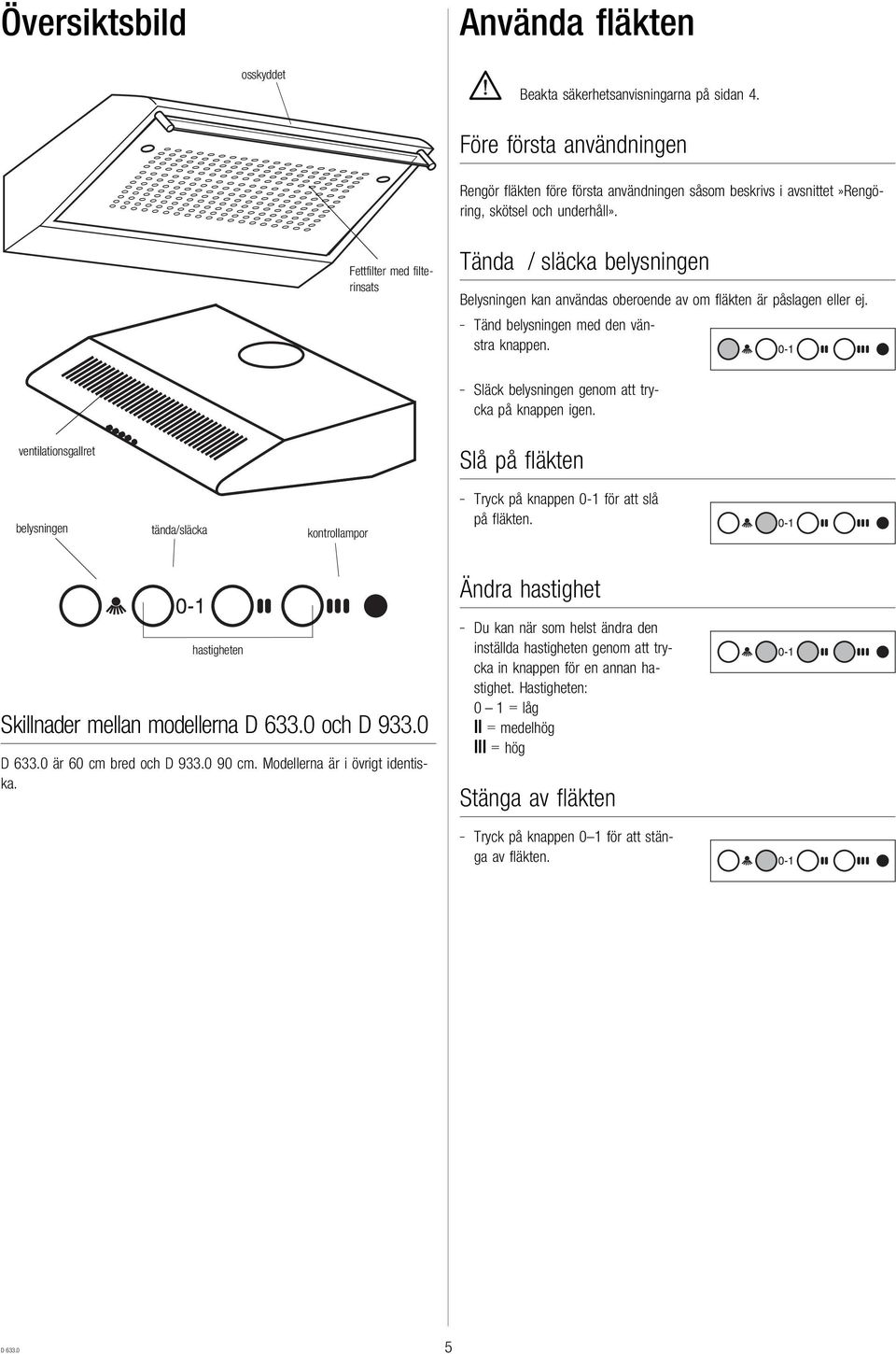

4 Översiktsbild Använda fläkten osskyddet Beakta säkerhetsanvisningarna på sidan 4. Före första användningen Rengör fläkten före första användningen såsom beskrivs i avsnittet»rengöring, skötsel och underhåll». Fettfilter med filterinsats Tända / släcka belysningen Belysningen kan användas oberoende av om fläkten är påslagen eller ej. Tänd belysningen med den vänstra knappen. Släck belysningen genom att trycka på knappen igen. ventilationsgallret Slå på fläkten belysningen tända/släcka kontrollampor Tryck på knappen 0-1 för att slå på fläkten. Ändra hastighet hastigheten Skillnader mellan modellerna D och D D är 60 cm bred och D cm. Modellerna är i övrigt identiska. Du kan när som helst ändra den inställda hastigheten genom att trycka in knappen för en annan hastighet. Hastigheten: 0 1 = låg II = medelhög III = hög Stänga av fläkten Tryck på knappen 0 1 för att stänga av fläkten. D

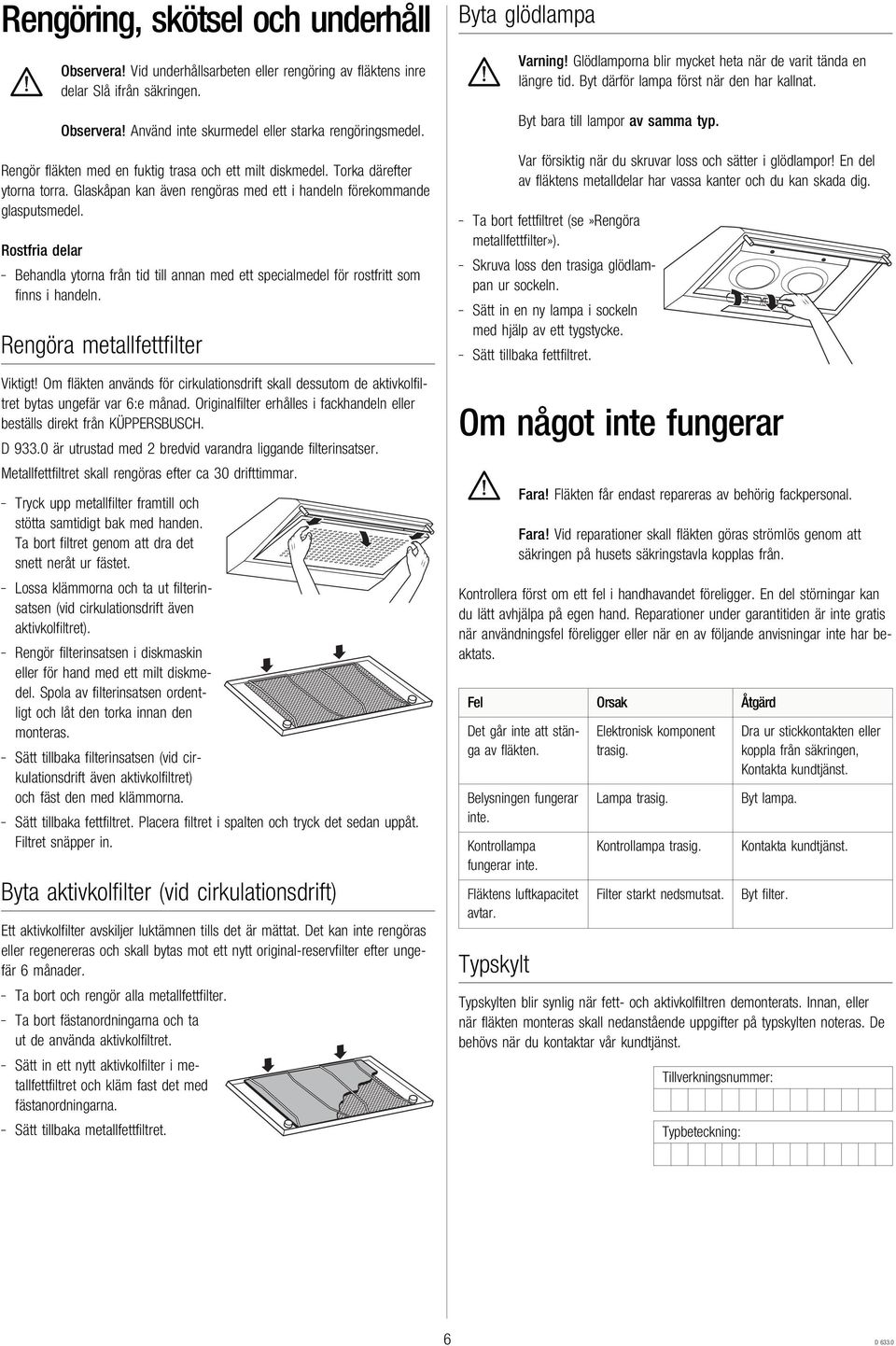

5 Rengöring, skötsel och underhåll Observera! Vid underhållsarbeten eller rengöring av fläktens inre delar Slå ifrån säkringen. Observera! Använd inte skurmedel eller starka rengöringsmedel. Rengör fläkten med en fuktig trasa och ett milt diskmedel. Torka därefter ytorna torra. Glaskåpan kan även rengöras med ett i handeln förekommande glasputsmedel. Rostfria delar Behandla ytorna från tid till annan med ett specialmedel för rostfritt som finns i handeln. Rengöra metallfettfilter Viktigt! Om fläkten används för cirkulationsdrift skall dessutom de aktivkolfiltret bytas ungefär var 6:e månad. Originalfilter erhålles i fackhandeln eller beställs direkt från KÜPPERSBUSCH. D är utrustad med 2 bredvid varandra liggande filterinsatser. Metallfettfiltret skall rengöras efter ca 30 drifttimmar. Tryck upp metallfilter framtill och stötta samtidigt bak med handen. Ta bort filtret genom att dra det snett neråt ur fästet. Lossa klämmorna och ta ut filterinsatsen (vid cirkulationsdrift även aktivkolfiltret). Rengör filterinsatsen i diskmaskin eller för hand med ett milt diskmedel. Spola av filterinsatsen ordentligt och låt den torka innan den monteras. Sätt tillbaka filterinsatsen (vid cirkulationsdrift även aktivkolfiltret) och fäst den med klämmorna. Sätt tillbaka fettfiltret. Placera filtret i spalten och tryck det sedan uppåt. Filtret snäpper in. Byta aktivkolfilter (vid cirkulationsdrift) Ett aktivkolfilter avskiljer luktämnen tills det är mättat. Det kan inte rengöras eller regenereras och skall bytas mot ett nytt original-reservfilter efter ungefär 6 månader. Ta bort och rengör alla metallfettfilter. Ta bort fästanordningarna och ta ut de använda aktivkolfiltret. Sätt in ett nytt aktivkolfilter i metallfettfiltret och kläm fast det med fästanordningarna. Sätt tillbaka metallfettfiltret. Byta glödlampa Varning! Glödlamporna blir mycket heta när de varit tända en längre tid. Byt därför lampa först när den har kallnat. Byt bara till lampor av samma typ. Var försiktig när du skruvar loss och sätter i glödlampor! En del av fläktens metalldelar har vassa kanter och du kan skada dig. Ta bort fettfiltret (se»rengöra metallfettfilter»). Skruva loss den trasiga glödlampan ur sockeln. Sätt in en ny lampa i sockeln med hjälp av ett tygstycke. Sätt tillbaka fettfiltret. Om något inte fungerar Fara! Fläkten får endast repareras av behörig fackpersonal. Fara! Vid reparationer skall fläkten göras strömlös genom att säkringen på husets säkringstavla kopplas från. Kontrollera först om ett fel i handhavandet föreligger. En del störningar kan du lätt avhjälpa på egen hand. Reparationer under garantitiden är inte gratis när användningsfel föreligger eller när en av följande anvisningar inte har beaktats. Fel Orsak Åtgärd Det går inte att stänga av fläkten. Belysningen fungerar inte. Kontrollampa fungerar inte. Fläktens luftkapacitet avtar. Typskylt Elektronisk komponent trasig. Lampa trasig. Kontrollampa trasig. Filter starkt nedsmutsat. Dra ur stickkontakten eller koppla från säkringen, Kontakta kundtjänst. Byt lampa. Kontakta kundtjänst. Byt filter. Typskylten blir synlig när fett- och aktivkolfiltren demonterats. Innan, eller när fläkten monteras skall nedanstående uppgifter på typskylten noteras. De behövs när du kontaktar vår kundtjänst. Tillverkningsnummer: Typbeteckning: 6 D 633.0

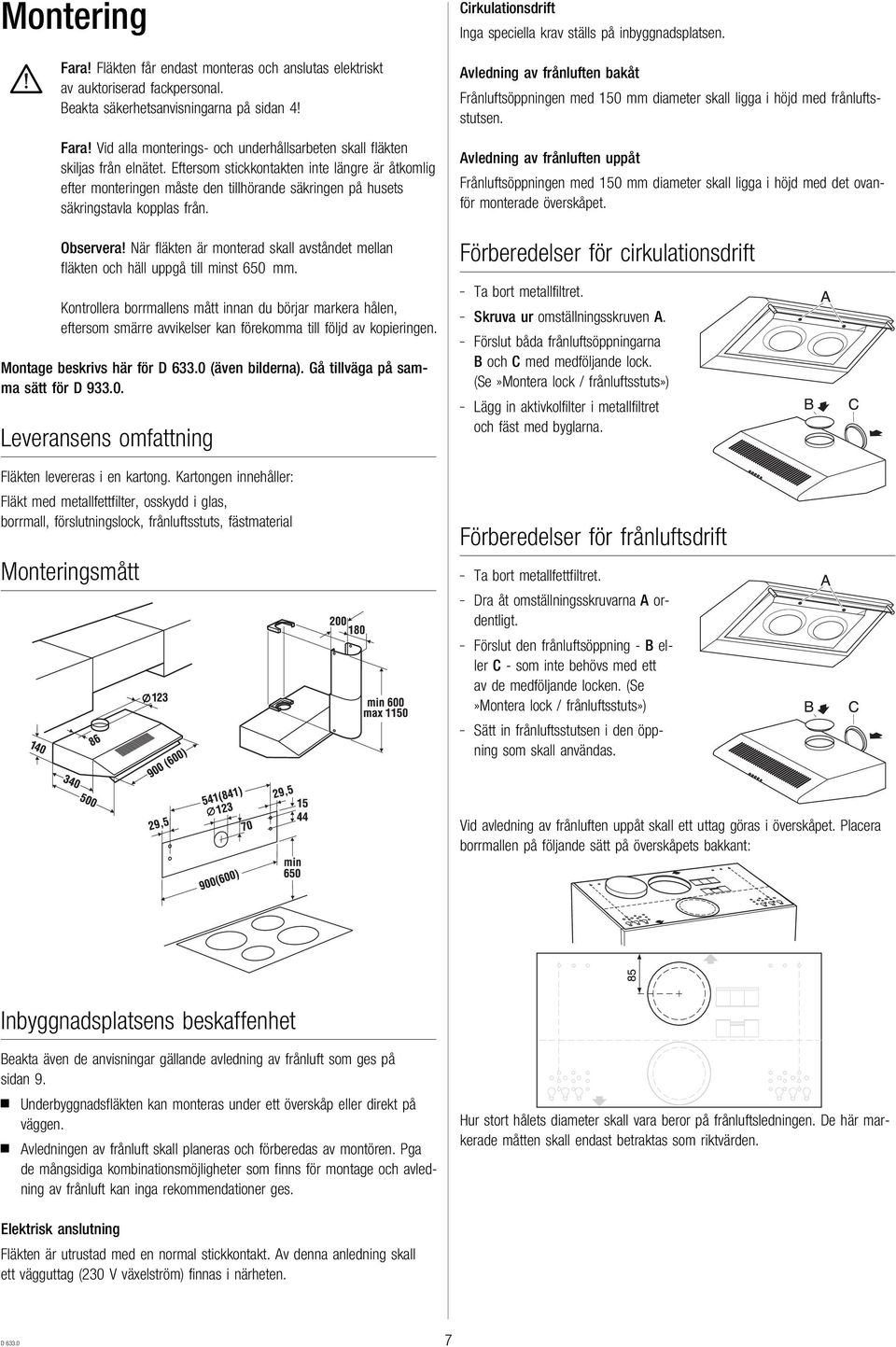

6 Montering Fara! Fläkten får endast monteras och anslutas elektriskt av auktoriserad fackpersonal. Beakta säkerhetsanvisningarna på sidan 4! Fara! Vid alla monterings- och underhållsarbeten skall fläkten skiljas från elnätet. Eftersom stickkontakten inte längre är åtkomlig efter monteringen måste den tillhörande säkringen på husets säkringstavla kopplas från. Observera! När fläkten är monterad skall avståndet mellan fläkten och häll uppgå till minst 650 mm. Kontrollera borrmallens mått innan du börjar markera hålen, eftersom smärre avvikelser kan förekomma till följd av kopieringen. Montage beskrivs här för D (även bilderna). Gå tillväga på samma sätt för D Leveransens omfattning Fläkten levereras i en kartong. Kartongen innehåller: Fläkt med metallfettfilter, osskydd i glas, borrmall, förslutningslock, frånluftsstuts, fästmaterial Monteringsmått Cirkulationsdrift Inga speciella krav ställs på inbyggnadsplatsen. Avledning av frånluften bakåt Frånluftsöppningen med 150 mm diameter skall ligga i höjd med frånluftsstutsen. Avledning av frånluften uppåt Frånluftsöppningen med 150 mm diameter skall ligga i höjd med det ovanför monterade överskåpet. Förberedelser för cirkulationsdrift Ta bort metallfiltret. Skruva ur omställningsskruven A. Förslut båda frånluftsöppningarna B och C med medföljande lock. (Se»Montera lock / frånluftsstuts») Lägg in aktivkolfilter i metallfiltret och fäst med byglarna. Förberedelser för frånluftsdrift Ta bort metallfettfiltret. Dra åt omställningsskruvarna A ordentligt. Förslut den frånluftsöppning - B eller C - som inte behövs med ett av de medföljande locken. (Se»Montera lock / frånluftsstuts») Sätt in frånluftsstutsen i den öppning som skall användas. Vid avledning av frånluften uppåt skall ett uttag göras i överskåpet. Placera borrmallen på följande sätt på överskåpets bakkant: Inbyggnadsplatsens beskaffenhet Beakta även de anvisningar gällande avledning av frånluft som ges på sidan 9. Underbyggnadsfläkten kan monteras under ett överskåp eller direkt på väggen. Avledningen av frånluft skall planeras och förberedas av montören. Pga de mångsidiga kombinationsmöjligheter som finns för montage och avledning av frånluft kan inga rekommendationer ges. Hur stort hålets diameter skall vara beror på frånluftsledningen. De här markerade måtten skall endast betraktas som riktvärden. Elektrisk anslutning Fläkten är utrustad med en normal stickkontakt. Av denna anledning skall ett vägguttag (230 V växelström) finnas i närheten. D

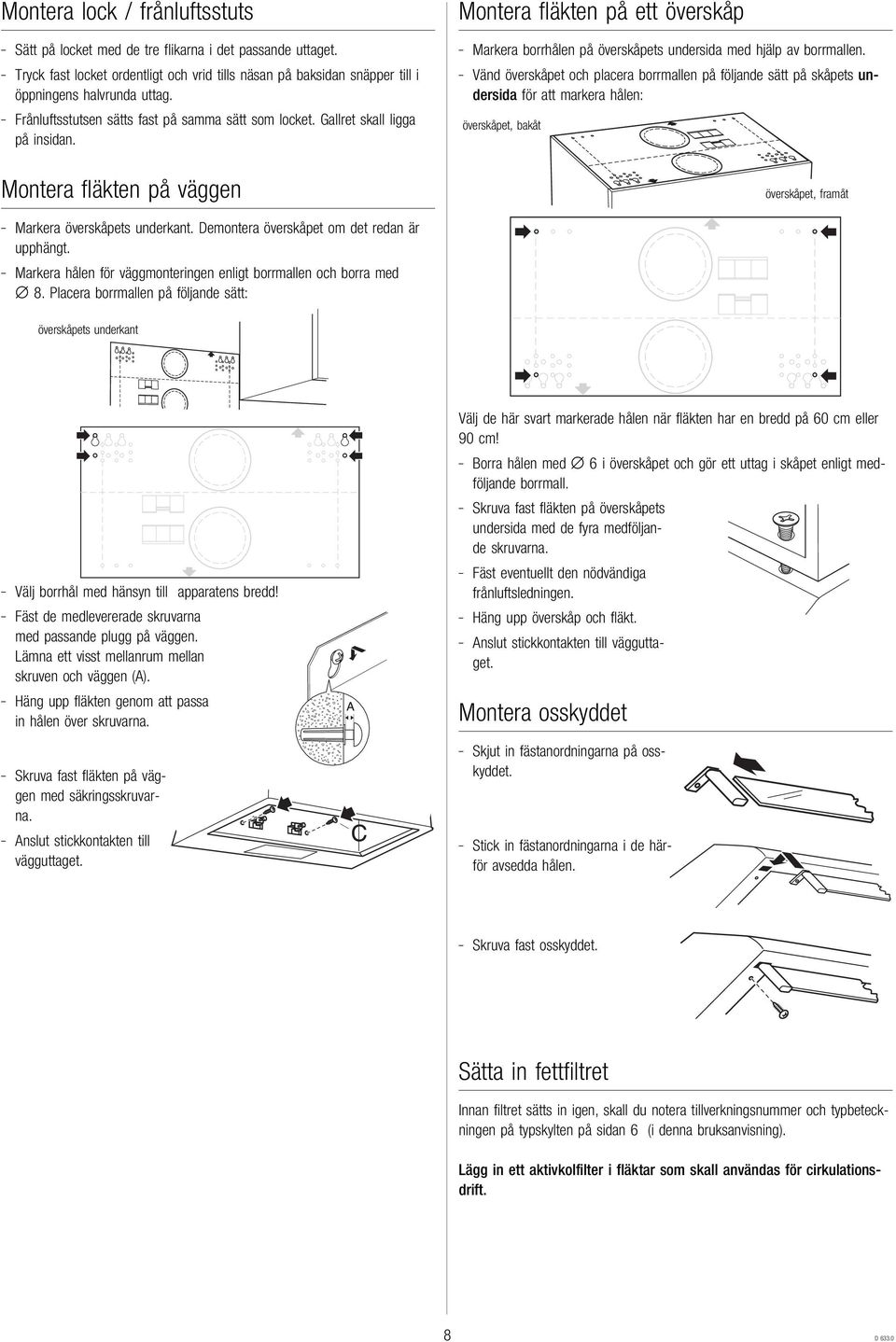

7 Montera lock / frånluftsstuts Sätt på locket med de tre flikarna i det passande uttaget. Tryck fast locket ordentligt och vrid tills näsan på baksidan snäpper till i öppningens halvrunda uttag. Frånluftsstutsen sätts fast på samma sätt som locket. Gallret skall ligga på insidan. Montera fläkten på väggen Montera fläkten på ett överskåp Markera borrhålen på överskåpets undersida med hjälp av borrmallen. Vänd överskåpet och placera borrmallen på följande sätt på skåpets undersida för att markera hålen: överskåpet, bakåt överskåpet, framåt Markera överskåpets underkant. Demontera överskåpet om det redan är upphängt. Markera hålen för väggmonteringen enligt borrmallen och borra med 8. Placera borrmallen på följande sätt: överskåpets underkant Välj borrhål med hänsyn till apparatens bredd! Fäst de medlevererade skruvarna med passande plugg på väggen. Lämna ett visst mellanrum mellan skruven och väggen (A). Häng upp fläkten genom att passa in hålen över skruvarna. Skruva fast fläkten på väggen med säkringsskruvarna. Anslut stickkontakten till vägguttaget. Välj de här svart markerade hålen när fläkten har en bredd på 60 cm eller 90 cm! Borra hålen med 6 i överskåpet och gör ett uttag i skåpet enligt medföljande borrmall. Skruva fast fläkten på överskåpets undersida med de fyra medföljande skruvarna. Fäst eventuellt den nödvändiga frånluftsledningen. Häng upp överskåp och fläkt. Anslut stickkontakten till vägguttaget. Montera osskyddet Skjut in fästanordningarna på osskyddet. Stick in fästanordningarna i de härför avsedda hålen. Skruva fast osskyddet. Sätta in fettfiltret Innan filtret sätts in igen, skall du notera tillverkningsnummer och typbeteckningen på typskylten på sidan 6 (i denna bruksanvisning). Lägg in ett aktivkolfilter i fläktar som skall användas för cirkulationsdrift. 8 D 633.0

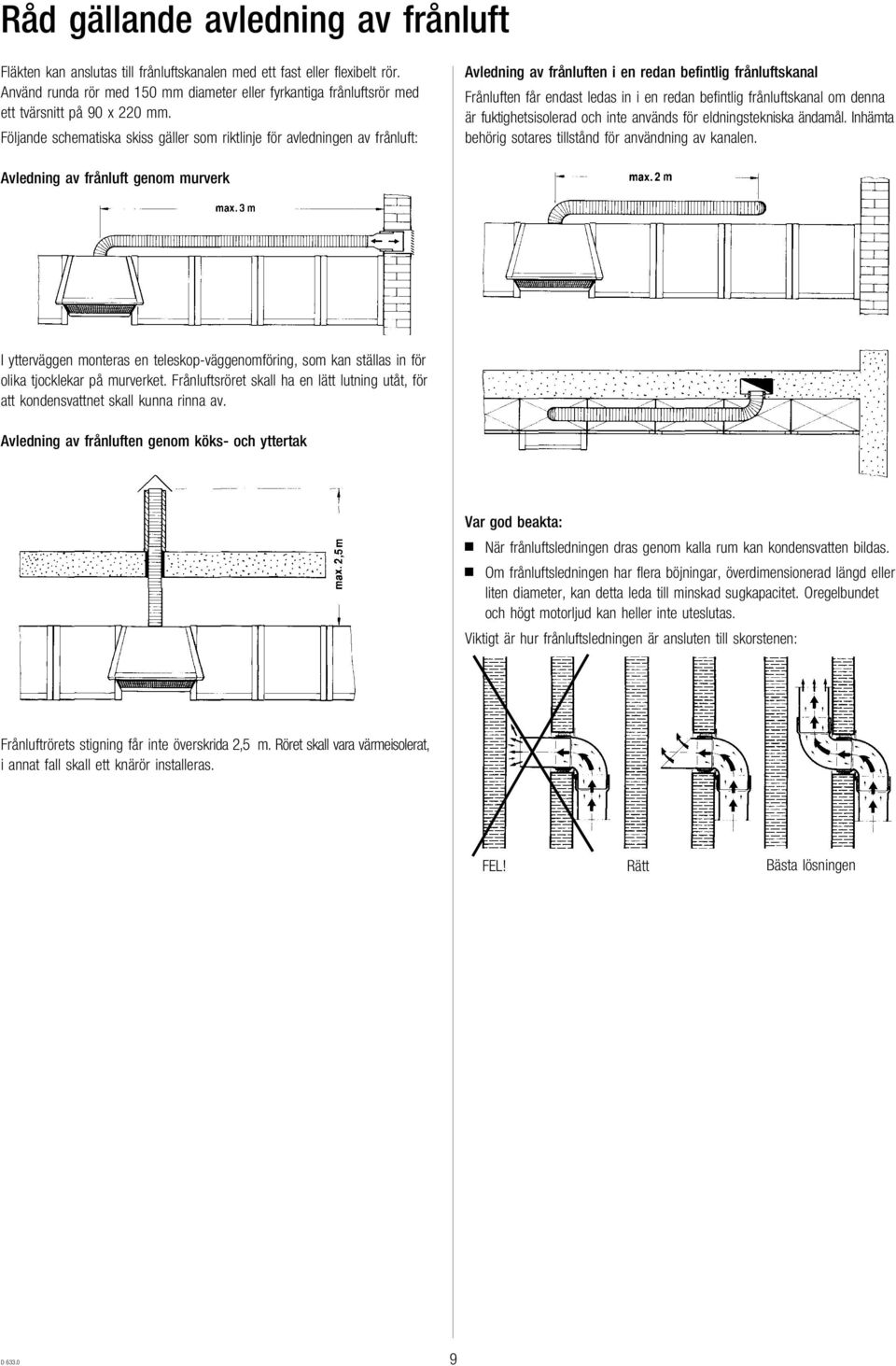

8 Råd gällande avledning av frånluft Fläkten kan anslutas till frånluftskanalen med ett fast eller flexibelt rör. Använd runda rör med 150 mm diameter eller fyrkantiga frånluftsrör med ett tvärsnitt på 90 x 220 mm. Följande schematiska skiss gäller som riktlinje för avledningen av frånluft: Avledning av frånluften i en redan befintlig frånluftskanal Frånluften får endast ledas in i en redan befintlig frånluftskanal om denna är fuktighetsisolerad och inte används för eldningstekniska ändamål. Inhämta behörig sotares tillstånd för användning av kanalen. Avledning av frånluft genom murverk I ytterväggen monteras en teleskop-väggenomföring, som kan ställas in för olika tjocklekar på murverket. Frånluftsröret skall ha en lätt lutning utåt, för att kondensvattnet skall kunna rinna av. Avledning av frånluften genom köks- och yttertak Var god beakta: När frånluftsledningen dras genom kalla rum kan kondensvatten bildas. Om frånluftsledningen har flera böjningar, överdimensionerad längd eller liten diameter, kan detta leda till minskad sugkapacitet. Oregelbundet och högt motorljud kan heller inte uteslutas. Viktigt är hur frånluftsledningen är ansluten till skorstenen: Frånluftrörets stigning får inte överskrida 2,5 m. Röret skall vara värmeisolerat, i annat fall skall ett knärör installeras. FEL! Rätt Bästa Iösningen D
