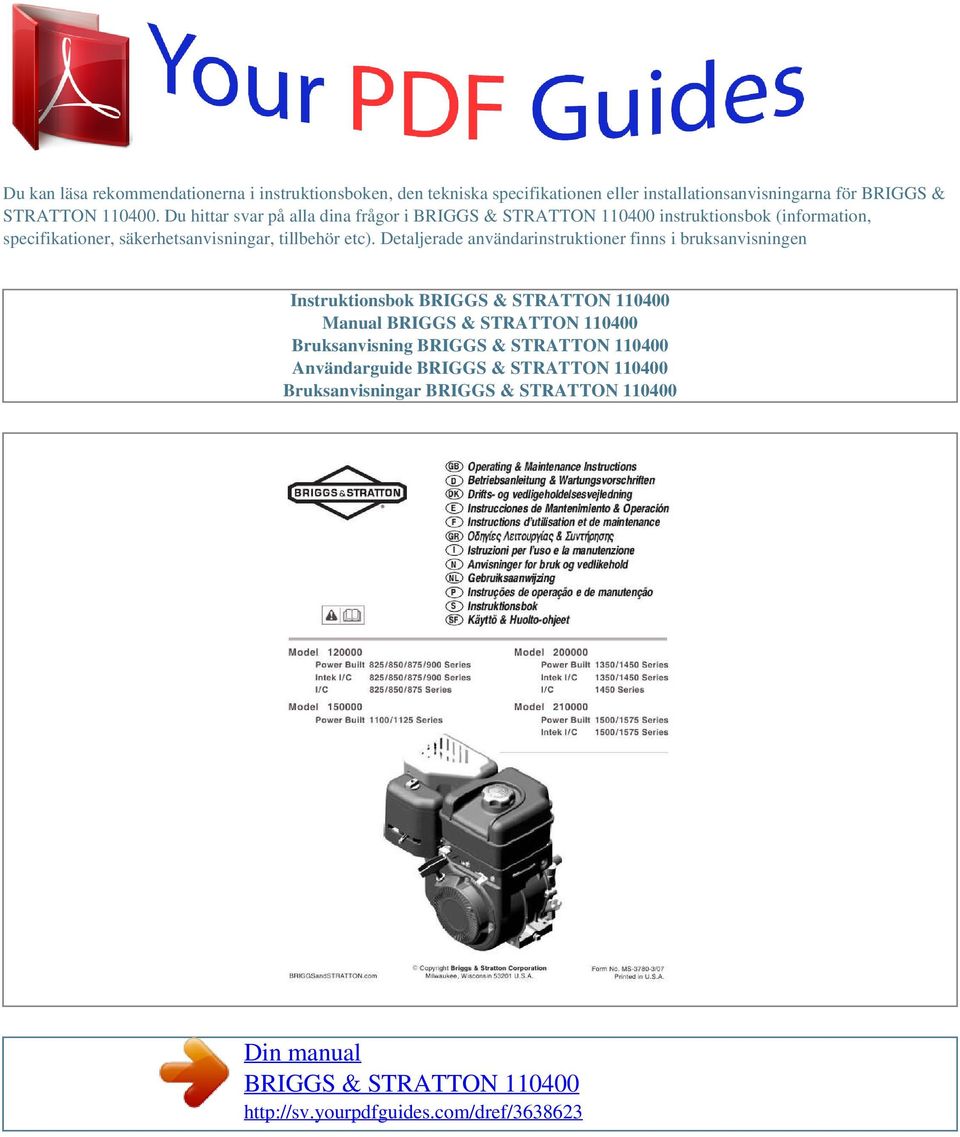

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för BRIGGS & STRATTON Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

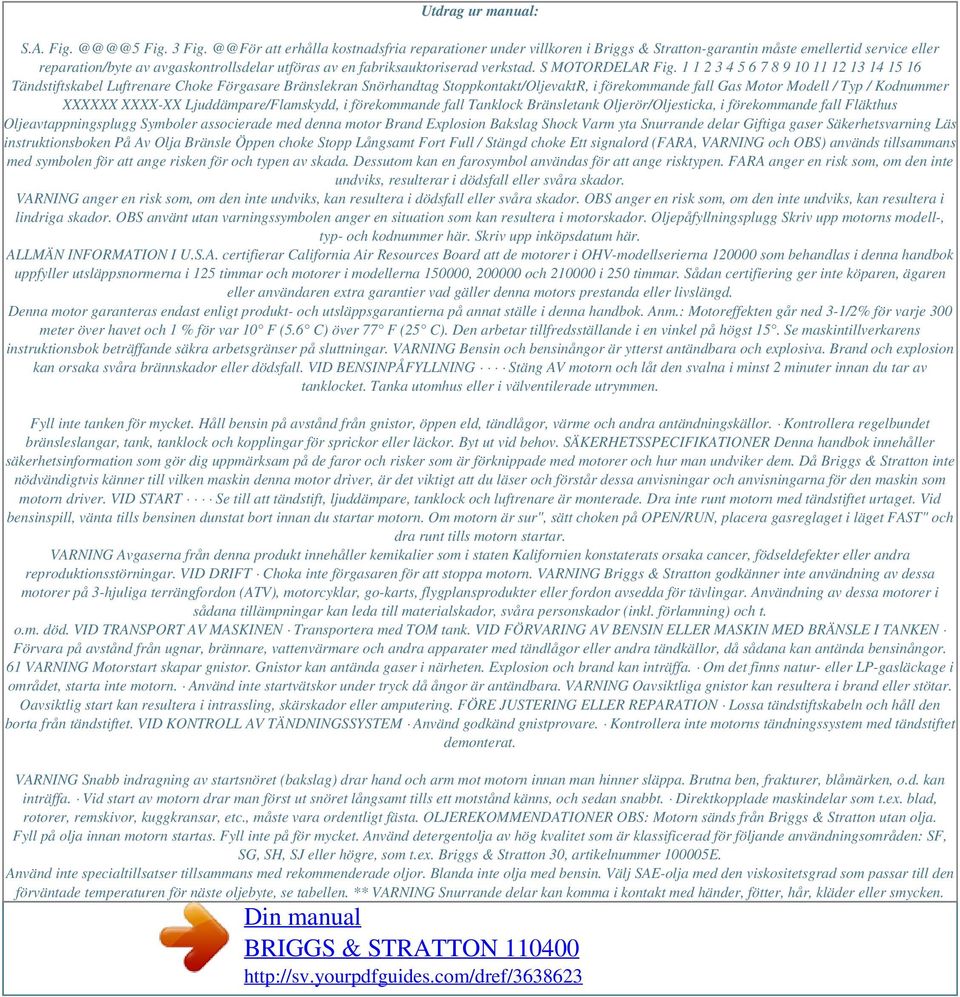

2 Utdrag ur manual: S.A. Fig. Fig. 3 att erhålla kostnadsfria reparationer under villkoren i Briggs & Stratton-garantin måste emellertid service eller reparation/byte av avgaskontrollsdelar utföras av en fabriksauktoriserad verkstad. S MOTORDELAR Fig Tändstiftskabel Luftrenare Choke Förgasare Bränslekran Snörhandtag Stoppkontakt/OljevaktR, i förekommande fall Gas Motor Modell / Typ / Kodnummer XXXXXX XXXX-XX Ljuddämpare/Flamskydd, i förekommande fall Tanklock Bränsletank Oljerör/Oljesticka, i förekommande fall Fläkthus Oljeavtappningsplugg Symboler associerade med denna motor Brand Explosion Bakslag Shock Varm yta Snurrande delar Giftiga gaser Säkerhetsvarning Läs instruktionsboken På Av Olja Bränsle Öppen choke Stopp Långsamt Fort Full / Stängd choke Ett signalord (FARA, VARNING och OBS) används tillsammans med symbolen för att ange risken för och typen av skada. Dessutom kan en farosymbol användas för att ange risktypen. FARA anger en risk som, om den inte undviks, resulterar i dödsfall eller svåra skador. VARNING anger en risk som, om den inte undviks, kan resultera i dödsfall eller svåra skador. OBS anger en risk som, om den inte undviks, kan resultera i lindriga skador. OBS använt utan varningssymbolen anger en situation som kan resultera i motorskador. Oljepåfyllningsplugg Skriv upp motorns modell-, typ- och kodnummer här. Skriv upp inköpsdatum här. ALLMÄN INFORMATION I U.S.A. certifierar California Air Resources Board att de motorer i OHV-modellserierna som behandlas i denna handbok uppfyller utsläppsnormerna i 125 timmar och motorer i modellerna , och i 250 timmar. Sådan certifiering ger inte köparen, ägaren eller användaren extra garantier vad gäller denna motors prestanda eller livslängd. Denna motor garanteras endast enligt produkt- och utsläppsgarantierna på annat ställe i denna handbok. Anm.: Motoreffekten går ned 3-1/2% för varje 300 meter över havet och 1 % för var 10 F (5.6 C) över 77 F (25 C). Den arbetar tillfredsställande i en vinkel på högst 15. Se maskintillverkarens instruktionsbok beträffande säkra arbetsgränser på sluttningar. VARNING Bensin och bensinångor är ytterst antändbara och explosiva. Brand och explosion kan orsaka svåra brännskador eller dödsfall. VID BENSINPÅFYLLNING Stäng AV motorn och låt den svalna i minst 2 minuter innan du tar av tanklocket. Tanka utomhus eller i välventilerade utrymmen. Fyll inte tanken för mycket. Håll bensin på avstånd från gnistor, öppen eld, tändlågor, värme och andra antändningskällor. Kontrollera regelbundet bränsleslangar, tank, tanklock och kopplingar för sprickor eller läckor. Byt ut vid behov. SÄKERHETSSPECIFIKATIONER Denna handbok innehåller säkerhetsinformation som gör dig uppmärksam på de faror och risker som är förknippade med motorer och hur man undviker dem. Då Briggs & Stratton inte nödvändigtvis känner till vilken maskin denna motor driver, är det viktigt att du läser och förstår dessa anvisningar och anvisningarna för den maskin som motorn driver. VID START Se till att tändstift, ljuddämpare, tanklock och luftrenare är monterade. Dra inte runt motorn med tändstiftet urtaget. Vid bensinspill, vänta tills bensinen dunstat bort innan du startar motorn. Om motorn är sur", sätt choken på OPEN/RUN, placera gasreglaget i läget FAST" och dra runt tills motorn startar. VARNING Avgaserna från denna produkt innehåller kemikalier som i staten Kalifornien konstaterats orsaka cancer, födseldefekter eller andra reproduktionsstörningar. VID DRIFT Choka inte förgasaren för att stoppa motorn. VARNING Briggs & Stratton godkänner inte användning av dessa motorer på 3-hjuliga terrängfordon (ATV), motorcyklar, go-karts, flygplansprodukter eller fordon avsedda för tävlingar. Användning av dessa motorer i sådana tillämpningar kan leda till materialskador, svåra personskador (inkl. förlamning) och t. o.m. död. VID TRANSPORT AV MASKINEN Transportera med TOM tank. VID FÖRVARING AV BENSIN ELLER MASKIN MED BRÄNSLE I TANKEN Förvara på avstånd från ugnar, brännare, vattenvärmare och andra apparater med tändlågor eller andra tändkällor, då sådana kan antända bensinångor. 61 VARNING Motorstart skapar gnistor. Gnistor kan antända gaser i närheten. Explosion och brand kan inträffa. Om det finns natur- eller LP-gasläckage i området, starta inte motorn. Använd inte startvätskor under tryck då ångor är antändbara. VARNING Oavsiktliga gnistor kan resultera i brand eller stötar. Oavsiktlig start kan resultera i intrassling, skärskador eller amputering. FÖRE JUSTERING ELLER REPARATION Lossa tändstiftskabeln och håll den borta från tändstiftet. VID KONTROLL AV TÄNDNINGSSYSTEM Använd godkänd gnistprovare. Kontrollera inte motorns tändningssystem med tändstiftet demonterat. VARNING Snabb indragning av startsnöret (bakslag) drar hand och arm mot motorn innan man hinner släppa. Brutna ben, frakturer, blåmärken, o.d. kan inträffa. Vid start av motorn drar man först ut snöret långsamt tills ett motstånd känns, och sedan snabbt. Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., måste vara ordentligt fästa. OLJEREKOMMENDATIONER OBS: Motorn sänds från Briggs & Stratton utan olja. Fyll på olja innan motorn startas. Fyll inte på för mycket. Använd detergentolja av hög kvalitet som är klassificerad för följande användningsområden: SF, SG, SH, SJ eller högre, som t.ex. Briggs & Stratton 30, artikelnummer E. Använd inte specialtillsatser tillsammans med rekommenderade oljor. Blanda inte olja med bensin. Välj SAE-olja med den viskositetsgrad som passar till den förväntade temperaturen för näste oljebyte, se tabellen. ** VARNING Snurrande delar kan komma i kontakt med händer, fötter, hår, kläder eller smycken.

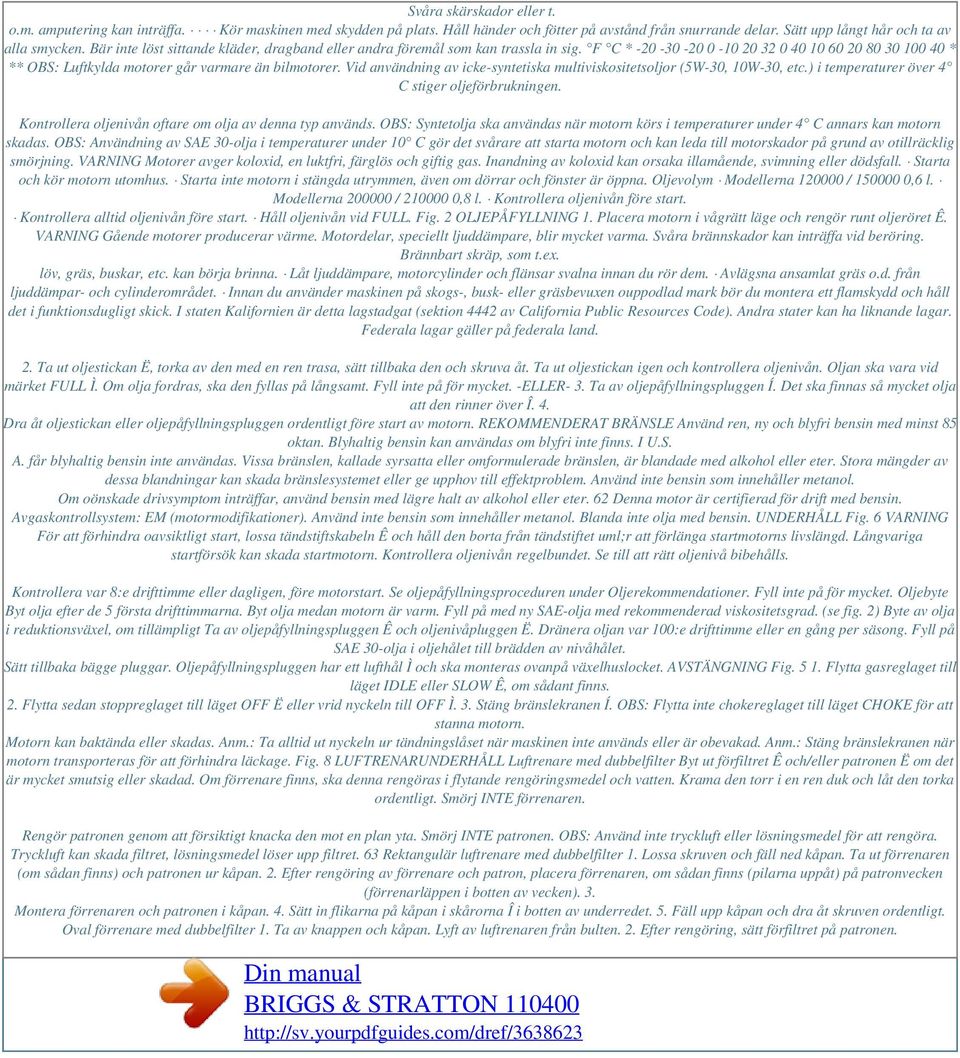

3 Svåra skärskador eller t. o.m. amputering kan inträffa. Kör maskinen med skydden på plats. Håll händer och fötter på avstånd från snurrande delar. Sätt upp långt hår och ta av alla smycken. Bär inte löst sittande kläder, dragband eller andra föremål som kan trassla in sig. F C * * ** OBS: Luftkylda motorer går varmare än bilmotorer. Vid användning av icke-syntetiska multiviskositetsoljor (5W-30, 10W-30, etc.) i temperaturer över 4 C stiger oljeförbrukningen. Kontrollera oljenivån oftare om olja av denna typ används. OBS: Syntetolja ska användas när motorn körs i temperaturer under 4 C annars kan motorn skadas. OBS: Användning av SAE 30-olja i temperaturer under 10 C gör det svårare att starta motorn och kan leda till motorskador på grund av otillräcklig smörjning. VARNING Motorer avger koloxid, en luktfri, färglös och giftig gas. Inandning av koloxid kan orsaka illamående, svimning eller dödsfall. Starta och kör motorn utomhus. Starta inte motorn i stängda utrymmen, även om dörrar och fönster är öppna. Oljevolym Modellerna / ,6 l. Modellerna / ,8 l. Kontrollera oljenivån före start. Kontrollera alltid oljenivån före start. Håll oljenivån vid FULL. Fig. 2 OLJEPÅFYLLNING 1. Placera motorn i vågrätt läge och rengör runt oljeröret Ê. VARNING Gående motorer producerar värme. Motordelar, speciellt ljuddämpare, blir mycket varma. Svåra brännskador kan inträffa vid beröring. Brännbart skräp, som t.ex. löv, gräs, buskar, etc. kan börja brinna. Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem. Avlägsna ansamlat gräs o.d. från ljuddämpar- och cylinderområdet. Innan du använder maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bör du montera ett flamskydd och håll det i funktionsdugligt skick. I staten Kalifornien är detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknande lagar. Federala lagar gäller på federala land. 2. Ta ut oljestickan Ë, torka av den med en ren trasa, sätt tillbaka den och skruva åt. Ta ut oljestickan igen och kontrollera oljenivån. Oljan ska vara vid märket FULL Ì. Om olja fordras, ska den fyllas på långsamt. Fyll inte på för mycket. -ELLER- 3. Ta av oljepåfyllningspluggen Í. Det ska finnas så mycket olja att den rinner över Î. 4. Dra åt oljestickan eller oljepåfyllningspluggen ordentligt före start av motorn. REKOMMENDERAT BRÄNSLE Använd ren, ny och blyfri bensin med minst 85 oktan. Blyhaltig bensin kan användas om blyfri inte finns. I U.S. A. får blyhaltig bensin inte användas. Vissa bränslen, kallade syrsatta eller omformulerade bränslen, är blandade med alkohol eller eter. Stora mängder av dessa blandningar kan skada bränslesystemet eller ge upphov till effektproblem. Använd inte bensin som innehåller metanol. Om oönskade drivsymptom inträffar, använd bensin med lägre halt av alkohol eller eter. 62 Denna motor är certifierad för drift med bensin. Avgaskontrollsystem: EM (motormodifikationer). Använd inte bensin som innehåller metanol. Blanda inte olja med bensin. UNDERHÅLL Fig. 6 VARNING För att förhindra oavsiktligt start, lossa tändstiftskabeln Ê och håll den borta från tändstiftet uml;r att förlänga startmotorns livslängd. Långvariga startförsök kan skada startmotorn. Kontrollera oljenivån regelbundet. Se till att rätt oljenivå bibehålls. Kontrollera var 8:e drifttimme eller dagligen, före motorstart. Se oljepåfyllningsproceduren under Oljerekommendationer. Fyll inte på för mycket. Oljebyte Byt olja efter de 5 första drifttimmarna. Byt olja medan motorn är varm. Fyll på med ny SAE-olja med rekommenderad viskositetsgrad. (se fig. 2) Byte av olja i reduktionsväxel, om tillämpligt Ta av oljepåfyllningspluggen Ê och oljenivåpluggen Ë. Dränera oljan var 100:e drifttimme eller en gång per säsong. Fyll på SAE 30-olja i oljehålet till brädden av nivåhålet. Sätt tillbaka bägge pluggar. Oljepåfyllningspluggen har ett lufthål Ì och ska monteras ovanpå växelhuslocket. AVSTÄNGNING Fig Flytta gasreglaget till läget IDLE eller SLOW Ê, om sådant finns. 2. Flytta sedan stoppreglaget till läget OFF Ë eller vrid nyckeln till OFF Ì. 3. Stäng bränslekranen Í. OBS: Flytta inte chokereglaget till läget CHOKE för att stanna motorn. Motorn kan baktända eller skadas. Anm.: Ta alltid ut nyckeln ur tändningslåset när maskinen inte används eller är obevakad. Anm.: Stäng bränslekranen när motorn transporteras för att förhindra läckage. Fig. 8 LUFTRENARUNDERHÅLL Luftrenare med dubbelfilter Byt ut förfiltret Ê och/eller patronen Ë om det är mycket smutsig eller skadad. Om förrenare finns, ska denna rengöras i flytande rengöringsmedel och vatten. Krama den torr i en ren duk och låt den torka ordentligt. Smörj INTE förrenaren. Rengör patronen genom att försiktigt knacka den mot en plan yta. Smörj INTE patronen. OBS: Använd inte tryckluft eller lösningsmedel för att rengöra. Tryckluft kan skada filtret, lösningsmedel löser upp filtret. 63 Rektangulär luftrenare med dubbelfilter 1. Lossa skruven och fäll ned kåpan. Ta ut förrenaren (om sådan finns) och patronen ur kåpan. 2. Efter rengöring av förrenare och patron, placera förrenaren, om sådan finns (pilarna uppåt) på patronvecken (förrenarläppen i botten av vecken). 3. Montera förrenaren och patronen i kåpan. 4. Sätt in flikarna på kåpan i skårorna Î i botten av underredet. 5. Fäll upp kåpan och dra åt skruven ordentligt. Oval förrenare med dubbelfilter 1. Ta av knappen och kåpan. Lyft av luftrenaren från bulten. 2. Efter rengöring, sätt förfiltret på patronen.

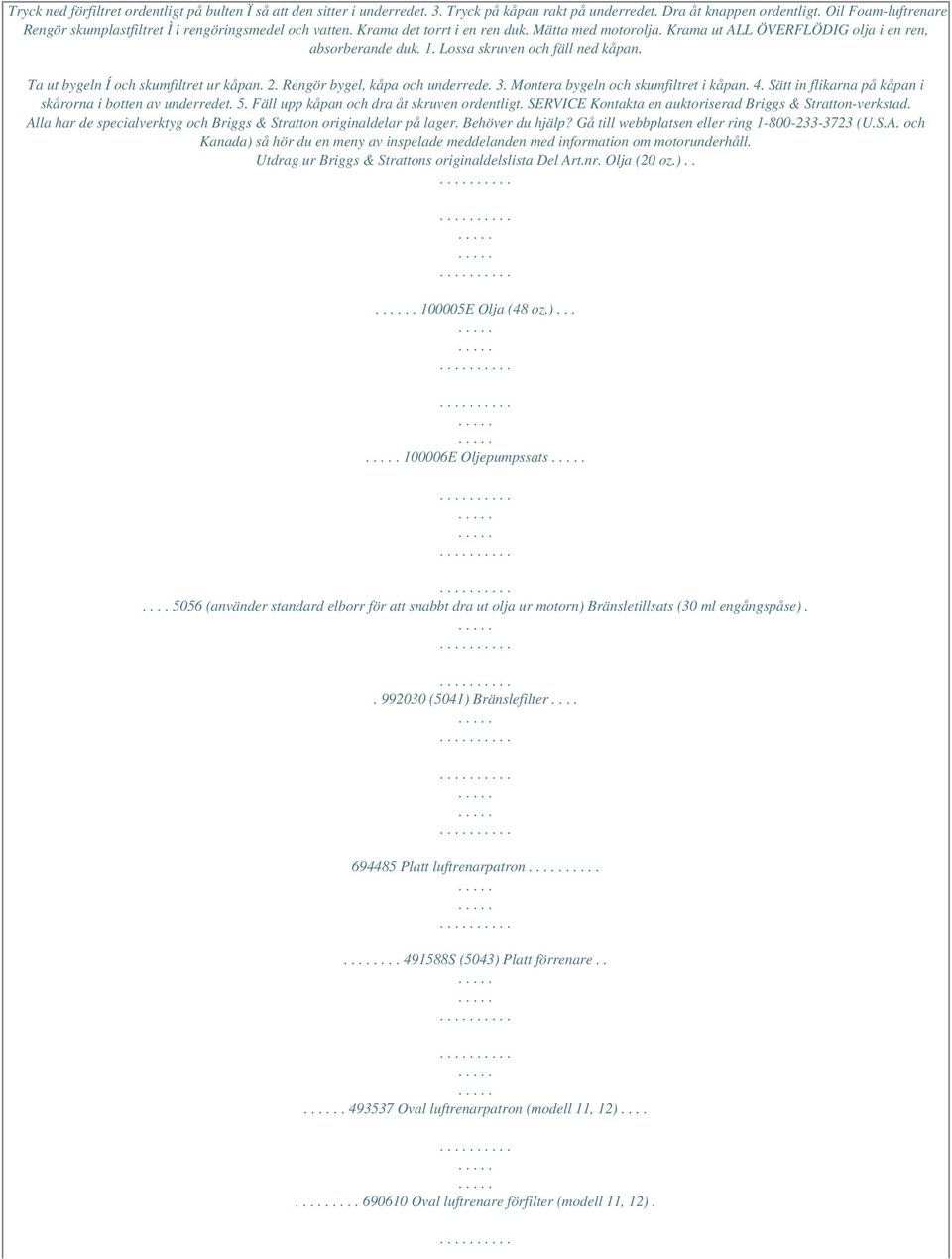

4 Tryck ned förfiltret ordentligt på bulten Ï så att den sitter i underredet. 3. Tryck på kåpan rakt på underredet. Dra åt knappen ordentligt. Oil Foam-luftrenare Rengör skumplastfiltret Ì i rengöringsmedel och vatten. Krama det torrt i en ren duk. Mätta med motorolja. Krama ut ALL ÖVERFLÖDIG olja i en ren, absorberande duk. 1. Lossa skruven och fäll ned kåpan. Ta ut bygeln Í och skumfiltret ur kåpan. 2. Rengör bygel, kåpa och underrede. 3. Montera bygeln och skumfiltret i kåpan. 4. Sätt in flikarna på kåpan i skårorna i botten av underredet. 5. Fäll upp kåpan och dra åt skruven ordentligt. SERVICE Kontakta en auktoriserad Briggs & Stratton-verkstad. Alla har de specialverktyg och Briggs & Stratton originaldelar på lager. Behöver du hjälp? Gå till webbplatsen eller ring (U.S.A. och Kanada) så hör du en meny av inspelade meddelanden med information om motorunderhåll. Utdrag ur Briggs & Strattons originaldelslista Del Art.nr. Olja (20 oz.) E Olja (48 oz.) E Oljepumpssats (använder standard elborr för att snabbt dra ut olja ur motorn) Bränsletillsats (30 ml engångspåse) (5041) Bränslefilter Platt luftrenarpatron S (5043) Platt förrenare Oval luftrenarpatron (modell 11, 12) Oval luftrenare förfilter (modell 11, 12).

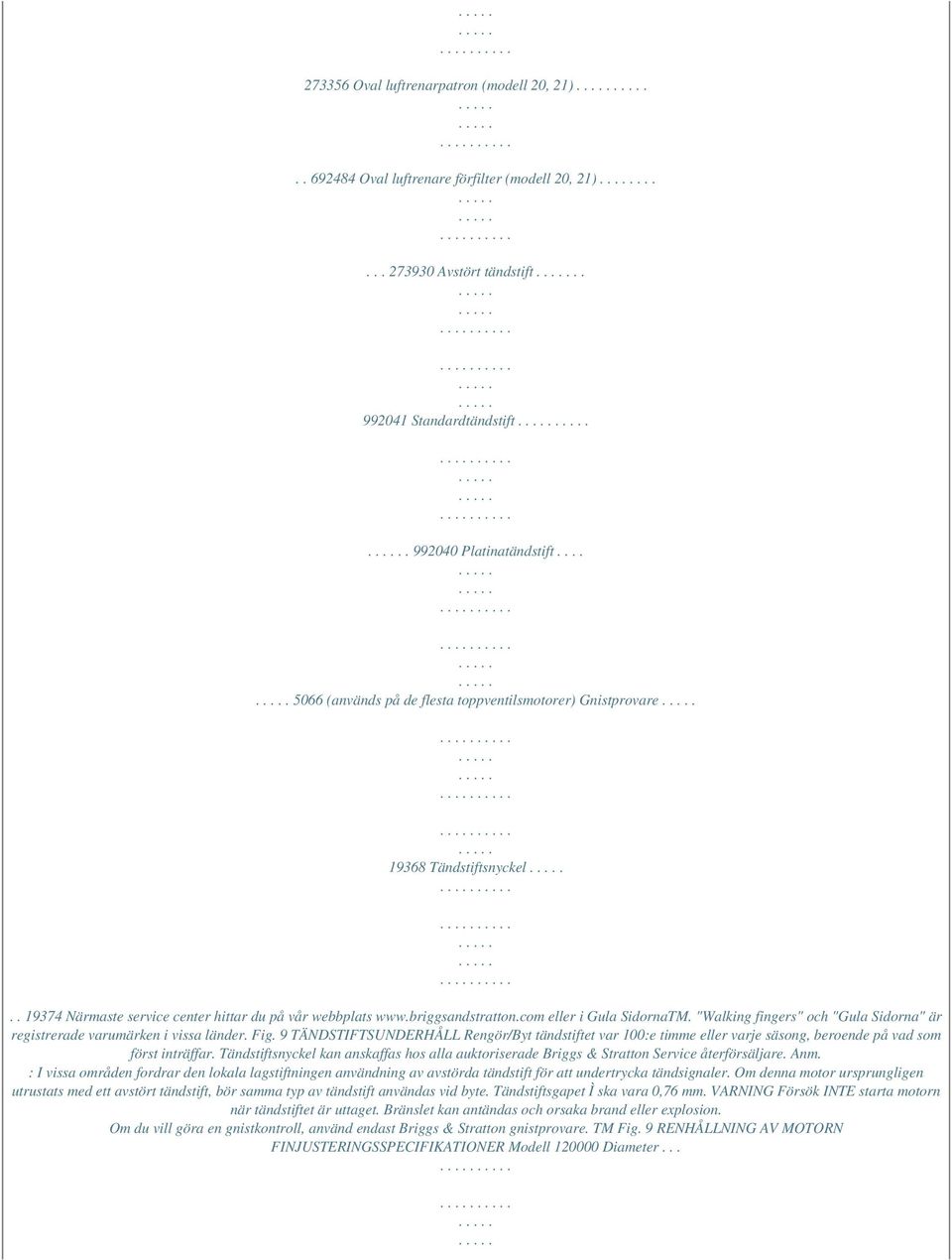

5 Oval luftrenarpatron (modell 20, 21) Oval luftrenare förfilter (modell 20, 21) Avstört tändstift Standardtändstift Platinatändstift (används på de flesta toppventilsmotorer) Gnistprovare Tändstiftsnyckel Närmaste service center hittar du på vår webbplats eller i Gula SidornaTM. "Walking fingers" och "Gula Sidorna" är registrerade varumärken i vissa länder. Fig. 9 TÄNDSTIFTSUNDERHÅLL Rengör/Byt tändstiftet var 100:e timme eller varje säsong, beroende på vad som först inträffar. Tändstiftsnyckel kan anskaffas hos alla auktoriserade Briggs & Stratton Service återförsäljare. Anm. : I vissa områden fordrar den lokala lagstiftningen användning av avstörda tändstift för att undertrycka tändsignaler. Om denna motor ursprungligen utrustats med ett avstört tändstift, bör samma typ av tändstift användas vid byte. Tändstiftsgapet Ì ska vara 0,76 mm. VARNING Försök INTE starta motorn när tändstiftet är uttaget. Bränslet kan antändas och orsaka brand eller explosion. Om du vill göra en gnistkontroll, använd endast Briggs & Stratton gnistprovare. TM Fig. 9 RENHÅLLNING AV MOTORN FINJUSTERINGSSPECIFIKATIONER Modell Diameter...

6 mm Slaglängd.. 56 mm Slagvolym cc Modell Diameter.. 75 mm Slaglängd.. 56 mm Slagvolym cc Modell Diameter ,23 mm Slaglängd ,67 mm Slagvolym.

7 . 305 cc Modell Diameter ,81 mm Slaglängd ,67 mm Slagvolym cc Tändstiftsgap... 0,76 mm Modeller / Ankarluftgap.... 0,25-0,36 mm Tändstiftsgap... 0,76 mm Insug.. 0,10-0,15 mm** Avgas

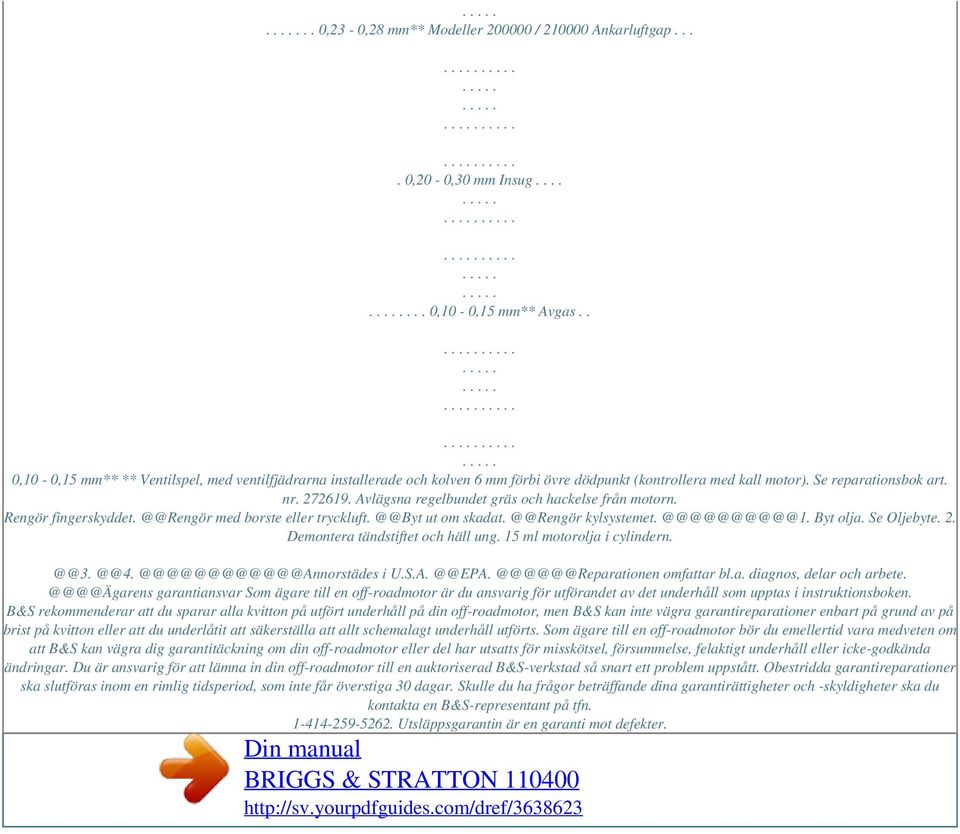

8 .. 0,23-0,28 mm** Modeller / Ankarluftgap.... 0,20-0,30 mm Insug ,10-0,15 mm** Avgas.. 0,10-0,15 mm** ** Ventilspel, med ventilfjädrarna installerade och kolven 6 mm förbi övre dödpunkt (kontrollera med kall motor). Se reparationsbok art. nr Avlägsna regelbundet gräs och hackelse från motorn. Rengör med borste eller ut om Byt olja. Se Oljebyte. 2. Demontera tändstiftet och häll ung. 15 ml motorolja @@@@@@@@@@@@Annorstädes omfattar bl.a. diagnos, delar och garantiansvar Som ägare till en off-roadmotor är du ansvarig för utförandet av det underhåll som upptas i instruktionsboken. B&S rekommenderar att du sparar alla kvitton på utfört underhåll på din off-roadmotor, men B&S kan inte vägra garantireparationer enbart på grund av på brist på kvitton eller att du underlåtit att säkerställa att allt schemalagt underhåll utförts. Som ägare till en off-roadmotor bör du emellertid vara medveten om att B&S kan vägra dig garantitäckning om din off-roadmotor eller del har utsatts för misskötsel, försummelse, felaktigt underhåll eller icke-godkända ändringar. Du är ansvarig för att lämna in din off-roadmotor till en auktoriserad B&S-verkstad så snart ett problem uppstått. Obestridda garantireparationer ska slutföras inom en rimlig tidsperiod, som inte får överstiga 30 dagar. Skulle du ha frågor beträffande dina garantirättigheter och -skyldigheter ska du kontakta en B&S-representant på tfn Utsläppsgarantin är en garanti mot defekter.

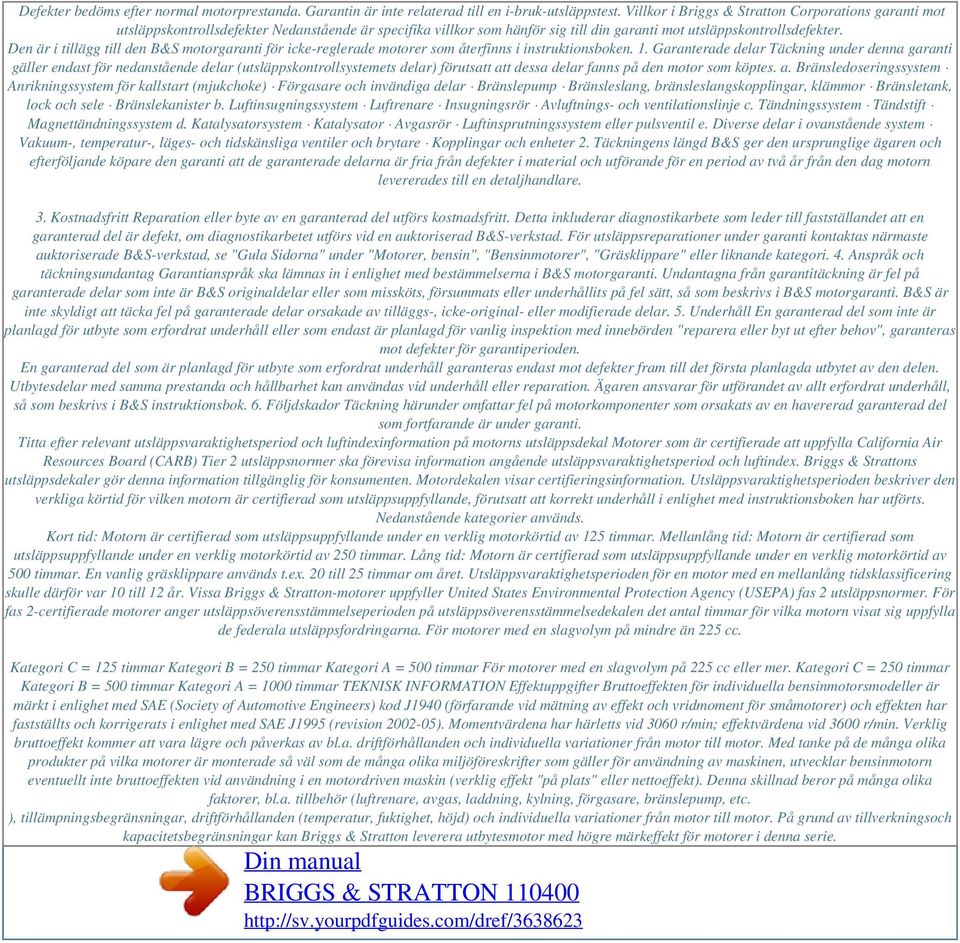

9 Defekter bedöms efter normal motorprestanda. Garantin är inte relaterad till en i-bruk-utsläppstest. Villkor i Briggs & Stratton Corporations garanti mot utsläppskontrollsdefekter Nedanstående är specifika villkor som hänför sig till din garanti mot utsläppskontrollsdefekter. Den är i tillägg till den B&S motorgaranti för icke-reglerade motorer som återfinns i instruktionsboken. 1. Garanterade delar Täckning under denna garanti gäller endast för nedanstående delar (utsläppskontrollsystemets delar) förutsatt att dessa delar fanns på den motor som köptes. a. Bränsledoseringssystem Anrikningssystem för kallstart (mjukchoke) Förgasare och invändiga delar Bränslepump Bränsleslang, bränsleslangskopplingar, klämmor Bränsletank, lock och sele Bränslekanister b. Luftinsugningssystem Luftrenare Insugningsrör Avluftnings- och ventilationslinje c. Tändningssystem Tändstift Magnettändningssystem d. Katalysatorsystem Katalysator Avgasrör Luftinsprutningssystem eller pulsventil e. Diverse delar i ovanstående system Vakuum-, temperatur-, läges- och tidskänsliga ventiler och brytare Kopplingar och enheter 2. Täckningens längd B&S ger den ursprunglige ägaren och efterföljande köpare den garanti att de garanterade delarna är fria från defekter i material och utförande för en period av två år från den dag motorn levererades till en detaljhandlare. 3. Kostnadsfritt Reparation eller byte av en garanterad del utförs kostnadsfritt. Detta inkluderar diagnostikarbete som leder till fastställandet att en garanterad del är defekt, om diagnostikarbetet utförs vid en auktoriserad B&S-verkstad. För utsläppsreparationer under garanti kontaktas närmaste auktoriserade B&S-verkstad, se "Gula Sidorna" under "Motorer, bensin", "Bensinmotorer", "Gräsklippare" eller liknande kategori. 4. Anspråk och täckningsundantag Garantianspråk ska lämnas in i enlighet med bestämmelserna i B&S motorgaranti. Undantagna från garantitäckning är fel på garanterade delar som inte är B&S originaldelar eller som missköts, försummats eller underhållits på fel sätt, så som beskrivs i B&S motorgaranti. B&S är inte skyldigt att täcka fel på garanterade delar orsakade av tilläggs-, icke-original- eller modifierade delar. 5. Underhåll En garanterad del som inte är planlagd för utbyte som erfordrat underhåll eller som endast är planlagd för vanlig inspektion med innebörden "reparera eller byt ut efter behov", garanteras mot defekter för garantiperioden. En garanterad del som är planlagd för utbyte som erfordrat underhåll garanteras endast mot defekter fram till det första planlagda utbytet av den delen. Utbytesdelar med samma prestanda och hållbarhet kan användas vid underhåll eller reparation. Ägaren ansvarar för utförandet av allt erfordrat underhåll, så som beskrivs i B&S instruktionsbok. 6. Följdskador Täckning härunder omfattar fel på motorkomponenter som orsakats av en havererad garanterad del som fortfarande är under garanti. Titta efter relevant utsläppsvaraktighetsperiod och luftindexinformation på motorns utsläppsdekal Motorer som är certifierade att uppfylla California Air Resources Board (CARB) Tier 2 utsläppsnormer ska förevisa information angående utsläppsvaraktighetsperiod och luftindex. Briggs & Strattons utsläppsdekaler gör denna information tillgänglig för konsumenten. Motordekalen visar certifieringsinformation. Utsläppsvaraktighetsperioden beskriver den verkliga körtid för vilken motorn är certifierad som utsläppsuppfyllande, förutsatt att korrekt underhåll i enlighet med instruktionsboken har utförts. Nedanstående kategorier används. Kort tid: Motorn är certifierad som utsläppsuppfyllande under en verklig motorkörtid av 125 timmar. Mellanlång tid: Motorn är certifierad som utsläppsuppfyllande under en verklig motorkörtid av 250 timmar. Lång tid: Motorn är certifierad som utsläppsuppfyllande under en verklig motorkörtid av 500 timmar. En vanlig gräsklippare används t.ex. 20 till 25 timmar om året. Utsläppsvaraktighetsperioden för en motor med en mellanlång tidsklassificering skulle därför var 10 till 12 år. Vissa Briggs & Stratton-motorer uppfyller United States Environmental Protection Agency (USEPA) fas 2 utsläppsnormer. För fas 2-certifierade motorer anger utsläppsöverensstämmelseperioden på utsläppsöverensstämmelsedekalen det antal timmar för vilka motorn visat sig uppfylla de federala utsläppsfordringarna. För motorer med en slagvolym på mindre än 225 cc. Kategori C = 125 timmar Kategori B = 250 timmar Kategori A = 500 timmar För motorer med en slagvolym på 225 cc eller mer. Kategori C = 250 timmar Kategori B = 500 timmar Kategori A = 1000 timmar TEKNISK INFORMATION Effektuppgifter Bruttoeffekten för individuella bensinmotorsmodeller är märkt i enlighet med SAE (Society of Automotive Engineers) kod J1940 (förfarande vid mätning av effekt och vridmoment för småmotorer) och effekten har fastställts och korrigerats i enlighet med SAE J1995 (revision ). Momentvärdena har härletts vid 3060 r/min; effektvärdena vid 3600 r/min. Verklig bruttoeffekt kommer att vara lägre och påverkas av bl.a. driftförhållanden och individuella variationer från motor till motor. Med tanke på de många olika produkter på vilka motorer är monterade så väl som de många olika miljöföreskrifter som gäller för användning av maskinen, utvecklar bensinmotorn eventuellt inte bruttoeffekten vid användning i en motordriven maskin (verklig effekt "på plats" eller nettoeffekt). Denna skillnad beror på många olika faktorer, bl.a. tillbehör (luftrenare, avgas, laddning, kylning, förgasare, bränslepump, etc. ), tillämpningsbegränsningar, driftförhållanden (temperatur, fuktighet, höjd) och individuella variationer från motor till motor. På grund av tillverkningsoch kapacitetsbegränsningar kan Briggs & Stratton leverera utbytesmotor med högre märkeffekt för motorer i denna serie.

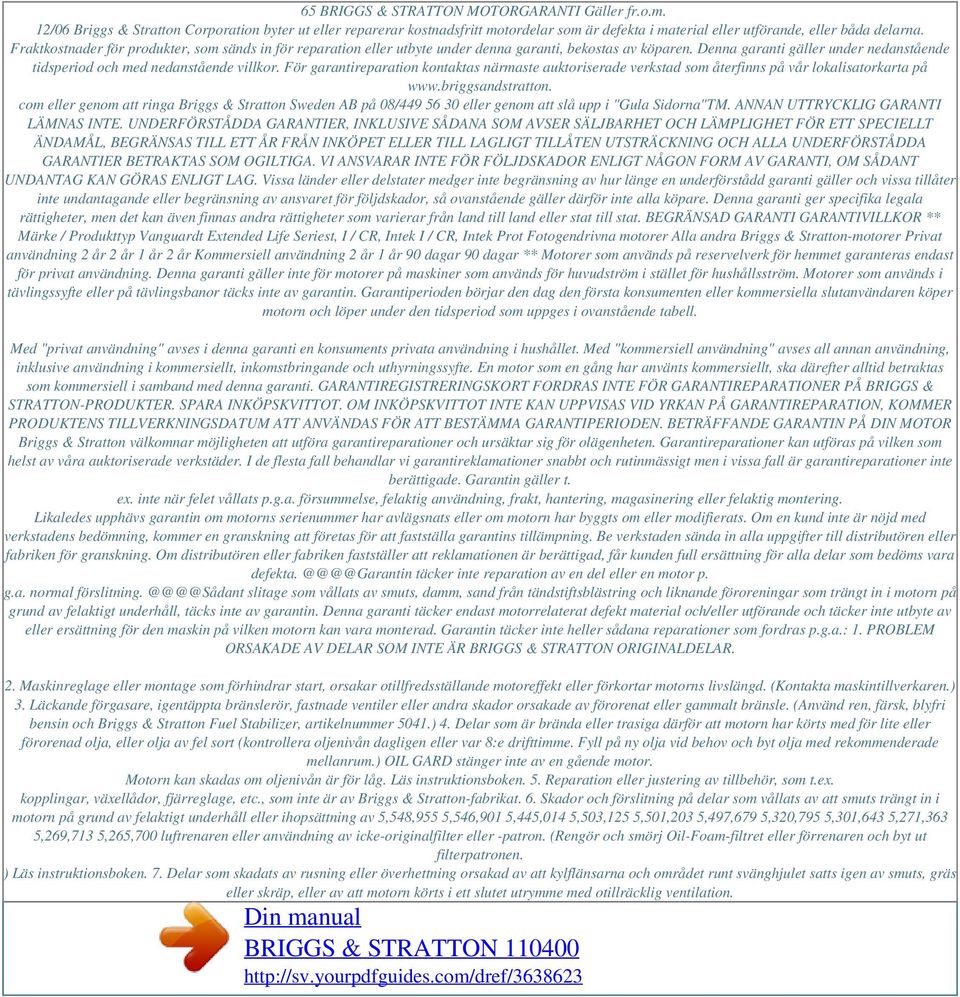

10 65 BRIGGS & STRATTON MOTORGARANTI Gäller fr.o.m. 12/06 Briggs & Stratton Corporation byter ut eller reparerar kostnadsfritt motordelar som är defekta i material eller utförande, eller båda delarna. Fraktkostnader för produkter, som sänds in för reparation eller utbyte under denna garanti, bekostas av köparen. Denna garanti gäller under nedanstående tidsperiod och med nedanstående villkor. För garantireparation kontaktas närmaste auktoriserade verkstad som återfinns på vår lokalisatorkarta på com eller genom att ringa Briggs & Stratton Sweden AB på 08/ eller genom att slå upp i "Gula Sidorna"TM. ANNAN UTTRYCKLIG GARANTI LÄMNAS INTE. UNDERFÖRSTÅDDA GARANTIER, INKLUSIVE SÅDANA SOM AVSER SÄLJBARHET OCH LÄMPLIGHET FÖR ETT SPECIELLT ÄNDAMÅL, BEGRÄNSAS TILL ETT ÅR FRÅN INKÖPET ELLER TILL LAGLIGT TILLÅTEN UTSTRÄCKNING OCH ALLA UNDERFÖRSTÅDDA GARANTIER BETRAKTAS SOM OGILTIGA. VI ANSVARAR INTE FÖR FÖLJDSKADOR ENLIGT NÅGON FORM AV GARANTI, OM SÅDANT UNDANTAG KAN GÖRAS ENLIGT LAG. Vissa länder eller delstater medger inte begränsning av hur länge en underförstådd garanti gäller och vissa tillåter inte undantagande eller begränsning av ansvaret för följdskador, så ovanstående gäller därför inte alla köpare. Denna garanti ger specifika legala rättigheter, men det kan även finnas andra rättigheter som varierar från land till land eller stat till stat. BEGRÄNSAD GARANTI GARANTIVILLKOR ** Märke / Produkttyp Vanguardt Extended Life Seriest, I / CR, Intek I / CR, Intek Prot Fotogendrivna motorer Alla andra Briggs & Stratton-motorer Privat användning 2 år 2 år 1 år 2 år Kommersiell användning 2 år 1 år 90 dagar 90 dagar ** Motorer som används på reservelverk för hemmet garanteras endast för privat användning. Denna garanti gäller inte för motorer på maskiner som används för huvudström i stället för hushållsström. Motorer som används i tävlingssyfte eller på tävlingsbanor täcks inte av garantin. Garantiperioden börjar den dag den första konsumenten eller kommersiella slutanvändaren köper motorn och löper under den tidsperiod som uppges i ovanstående tabell. Med "privat användning" avses i denna garanti en konsuments privata användning i hushållet. Med "kommersiell användning" avses all annan användning, inklusive användning i kommersiellt, inkomstbringande och uthyrningssyfte. En motor som en gång har använts kommersiellt, ska därefter alltid betraktas som kommersiell i samband med denna garanti. GARANTIREGISTRERINGSKORT FORDRAS INTE FÖR GARANTIREPARATIONER PÅ BRIGGS & STRATTON-PRODUKTER. SPARA INKÖPSKVITTOT. OM INKÖPSKVITTOT INTE KAN UPPVISAS VID YRKAN PÅ GARANTIREPARATION, KOMMER PRODUKTENS TILLVERKNINGSDATUM ATT ANVÄNDAS FÖR ATT BESTÄMMA GARANTIPERIODEN. BETRÄFFANDE GARANTIN PÅ DIN MOTOR Briggs & Stratton välkomnar möjligheten att utföra garantireparationer och ursäktar sig för olägenheten. Garantireparationer kan utföras på vilken som helst av våra auktoriserade verkstäder. I de flesta fall behandlar vi garantireklamationer snabbt och rutinmässigt men i vissa fall är garantireparationer inte berättigade. Garantin gäller t. ex. inte när felet vållats p.g.a. försummelse, felaktig användning, frakt, hantering, magasinering eller felaktig montering. Likaledes upphävs garantin om motorns serienummer har avlägsnats eller om motorn har byggts om eller modifierats. Om en kund inte är nöjd med verkstadens bedömning, kommer en granskning att företas för att fastställa garantins tillämpning. Be verkstaden sända in alla uppgifter till distributören eller fabriken för granskning. Om distributören eller fabriken fastställer att reklamationen är berättigad, får kunden full ersättning för alla delar som bedöms vara täcker inte reparation av en del eller en motor p. g.a. normal slitage som vållats av smuts, damm, sand från tändstiftsblästring och liknande föroreningar som trängt in i motorn på grund av felaktigt underhåll, täcks inte av garantin. Denna garanti täcker endast motorrelaterat defekt material och/eller utförande och täcker inte utbyte av eller ersättning för den maskin på vilken motorn kan vara monterad. Garantin täcker inte heller sådana reparationer som fordras p.g.a.: 1. PROBLEM ORSAKADE AV DELAR SOM INTE ÄR BRIGGS & STRATTON ORIGINALDELAR. 2. Maskinreglage eller montage som förhindrar start, orsakar otillfredsställande motoreffekt eller förkortar motorns livslängd. (Kontakta maskintillverkaren.) 3. Läckande förgasare, igentäppta bränslerör, fastnade ventiler eller andra skador orsakade av förorenat eller gammalt bränsle. (Använd ren, färsk, blyfri bensin och Briggs & Stratton Fuel Stabilizer, artikelnummer 5041.) 4. Delar som är brända eller trasiga därför att motorn har körts med för lite eller förorenad olja, eller olja av fel sort (kontrollera oljenivån dagligen eller var 8:e drifttimme. Fyll på ny olja vid behov och byt olja med rekommenderade mellanrum.) OIL GARD stänger inte av en gående motor. Motorn kan skadas om oljenivån är för låg. Läs instruktionsboken. 5. Reparation eller justering av tillbehör, som t.ex. kopplingar, växellådor, fjärreglage, etc., som inte är av Briggs & Stratton-fabrikat. 6. Skador och förslitning på delar som vållats av att smuts trängt in i motorn på grund av felaktigt underhåll eller ihopsättning av 5,548,955 5,546,901 5,445,014 5,503,125 5,501,203 5,497,679 5,320,795 5,301,643 5,271,363 5,269,713 5,265,700 luftrenaren eller användning av icke-originalfilter eller -patron. (Rengör och smörj Oil-Foam-filtret eller förrenaren och byt ut filterpatronen. ) Läs instruktionsboken. 7. Delar som skadats av rusning eller överhettning orsakad av att kylflänsarna och området runt svänghjulet satts igen av smuts, gräs eller skräp, eller av att motorn körts i ett slutet utrymme med otillräcklig ventilation.

11 Powered by TCPDF ( (Rengör cylinderflänsar, topplock och svänghjul med rekommenderade mellanrum.) Läs instruktionsboken. 8. Motor- eller maskindelar som gått sönder på grund av kraftiga vibrationer orsakade av lösa motorfästen, lösa skärblad, obalanserade blad eller lösa eller obalanserade rotorer, felaktig fastsättning av maskinen på motorns vevaxel, rusning eller ovarsamhet vid körning. 9. Krokig eller avbruten vevaxel som orsakats av att ett fast föremål träffat skärbladen på en gräsklippare, eller för hårt spänd rem. 10. Rutintrimning eller -justering av motorn. 11. Motor- eller motordelsfel, som t.ex. förbränningsrum, ventiler, ventilsäten, ventilstyrningar eller brända startmotorlindningar, som orsakats av att motorn körts med alternativa bränslen som t.ex. gasol, naturgas, etc. Garantireparationer utförs endast av verkstäder som auktoriserats av Briggs & Stratton Corporation. Närmaste auktoriserade verkstad hittar du i Gula SidornaTM under "Motorer, Bensin", "Bensinmotorer", "Gräsklippare" eller liknande kategori. 5,243,878 5,235,943 5,234,038 5,228,487 5,197,426 5,197,425 5,197,422 5,191,864 5,188,069 5,186,142 5,150,674 5,138,996 5,086,890 5,070,829 5,058,544 5,040,644 5,009,208 4,996,956 4,977,879 4,977,877 4,971,219 4,895,119 4,875,448 4,819,593 4,720,638 4,719,682 4,633,556 4,630,498 4,522,080 4,520,288 4,512,499 4,453,507 4,430,984 D 476,629 D 457,891 D 368,187 D 375,963 D 309,457 D 372,871 D 361,771 D 356,951 D 309,457 D 308,872 D 308,871 Briggs & Stratton-motorer tillverkas under ett eller flera av nedanstående pantent: Design D-247,177 (andra patentsökta) 5,803,035 6,012,420 6,145,487 6,325,036 6,520,141 6,691,683 5,765,713 5,992,367 6,142,257 6,311,663 6,495,267 6,647,942 5,732,555 5,904,124 6,135,426 6,284,123 6,494,175 6,622,683 5,645,025 5,894,715 6,116,212 6,263,852 6,472,790 6,615,787 5,642,701 5,887,678 6,105,548 6,260,529 6,460,502 6,617,725 5, ,852,951 6,347,614 6,242,828 6,456,515 6,603,227 5,619,845 5,843,345 6,082,323 6,239,709 6,382,166 6,595,897 5,606,948 5,823,153 6,077,063 6,237,555 6,369,532 6,595,176 5,606,851 5,819,513 6,064,027 6,230,678 6,356,003 6,584,964 5,605,130 5,813,384 6,040,767 6,213,083 6,349,688 6,557,833 5,497,679 5,809,958 6,014,808 6,202,616 6,347,614 6,542, ÏÏÏÏ ÏÏÏÏ ÏÏÏÏ ÏÏÏÏ ÏÏÏÏÏ ÏÏÏÏÏ ÏÏ ÏÏÏÏÏ ÏÏ ÏÏ ÏÏ ÏÏÏÏÏ ÏÏÏÏÏ ÏÏ ÏÏÏÏÏ ÏÏÏÏÏ Fig. 6 Ë Fig. 7 Fig. 9 Ê Fig. 8 Ê Ê Ë Í Î Ê Ì 0.030" (. 76mm) Ì Í Ì Ê Ï Ê Ë Ë Î.
