1 okrossbara speglar Speglar för övervakning, säkerhet och trygghet

2 i n n e h å l l ABC för att välja rätt VIALUX spegel...4 Trafikspeglar Trafikspeglar med vit och röd ram Polymir kvalitet... 6 P.A.S. kvalitet...7 Rostfritt stål...8 Kondensfri / frostfri... 9 Speglar för privata fastigheter Utfartsspeglar Vidvinkelspeglar för in- och utfarter Speciella trafikspeglar Inomhusspegel med belysning...12 Cyclomir : en säkerhetsspegel för att skydda cyklister NOUVEAU Multifunktionsspeglar Multifunktionsspeglar med vit ram Multifunktionsspeglar med grön ram Multifunktionsspeglar med röd ram Speglar för industrier, lagerlokaler Speglar med vit och röd ram Polymir kvalitet P.A.S. kvalitet...19 Rostfritt stål...20 Kondensfri / frostfri Speciella speglar för industrier och lagerlokaler Speglar med varningstext...22 Speglar med gul & svart ram Plana industrispeglar Speglar för tuffa industriförhållanden...25 Kupolspeglar För säkerhet För övervakning Backspeglar för truckliftar

3 i n n e h å l l Speglar för anläggningsarbeten Speglar med röd och vit ram Truckspeglar för entreprenadsmaskiner...33 Speglar för inspektion av diken Övervakningsspeglar Inomhusspeglar för övervakning Kupolspeglar Standard- och storformatspeglar Speciella övervakningsspeglar Spegel för användning med videoövervakning Plana speglar i splitterfritt glas...37 Inspektionsspeglar Speciella övervakningsspeglar för simbassäng Annat Tillbehör och skräddarsydda speglar...42 Rekommendera alltid en okrossbar spegel...43 InnehålL 3

4 ABC för att välja A Avstånd För att vara effektiv, bör spegelns storlek anpassas till avståndet mellan betraktaren och spegeln. Rekommenderade maximala avstånd mellan användaren och spegeln anges på varje sida för respektive spegel. b Konvex utformning Spegelns konvexa utformning påverkar synfältet och måste därför anpassas efter hur många riktningar som ska ses. 2 RIKTNINGAR 3 RIKTNINGAR 4 RIKTNINGAR 4 2 riktningar = Den konvexa böjningen ger ett synfält i ca. 90 vilket medger övervakning av en korsning i två olika riktningar. 3 riktningar = Den konvexa böjningen ger ett synfält i ca. 180 vilket medger övervakning av en korsning i 3 olika riktningar. 4 riktningar = Den konvexa böjningen ger ett synfält i ca. 360 vilket medger övervakning av en korsning i 4 olika riktningar.

5 rätt VIALUX spegel c VIALUX GARANTI VIALUX speglar är okrossbara och erbjuder en ojämförlig kvalitet i hela sortimentet. Låg vikt Stöttålig Lättmonterad Tål extrema väderförhållanden Påverkas inte av temperaturväxlingar Lång livslängd med rostfritt stål UV- okänslig Lättmonterad Tål extrema väderförhållanden UV-skydd Ytterligare information Låg vikt Stöttålig Lättmonterad Tål extrema väderförhållanden Påverkas inte av temperaturväxlingar Frost och kondensfri spegel för vilken ingen elektrisk installation behövs tack vare ett automatiskt avfrostningssystem UV- okänslig Lättmonterad Tål extrema väderförhållanden Påverkas inte av temperaturväxlingar GARANTI: VIALUX garantin omfattar spegeln, ramen och fästena (vid normal användning). Garantin omfattar inte PMMA-produkter. RENGÖRING AV SPEGELN: för att rengöra VIALUX speglar, spola av dem med vatten utan att gnugga. MILJÖHÄNSYN: Spegel, ram och förpackningsmaterial är tillverkade i återvinningsbara material. Europeisk tillverkning ABC för att välja rätt VIALUX spegel 5

6 Trafikspeglar med vit och röd ram Speglar förbättrar vägsäkerheten och bidrar till att eliminera döda vinklar vid gathörn, skymda in- och utfarter, parkeringar och korsningar. 2 RIKTNINGAR Po l y m i r k v a l i t e t POLYMIR - ett okrossbart material som garanterar en ojämförlig kvalitet av speglingen. Siktavstånd (m) Ramstorlek FÖr stolpar ca 9 600x x * 5 ca 11 Ø 600 Ø * 7 ca x x * 9 ca 20 Ø 800 Ø * 8 ca 25 Ø 900 Ø * 11 ca x x * 11 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. för vägg Alla speglar levereras komplett med bultar och beslag för montage på väggar eller stolpar med en diameter på 60 till 90 mm. Beslagen är robusta och har testats för att motstå vindar på upp till 183 km/h. Speglarna är enkla att montera och justera. 9 meter? 11meter? 20 meter? 25 meter? 30 meter? 5 avsånd, 6 speglar: Välj den rätta! 6

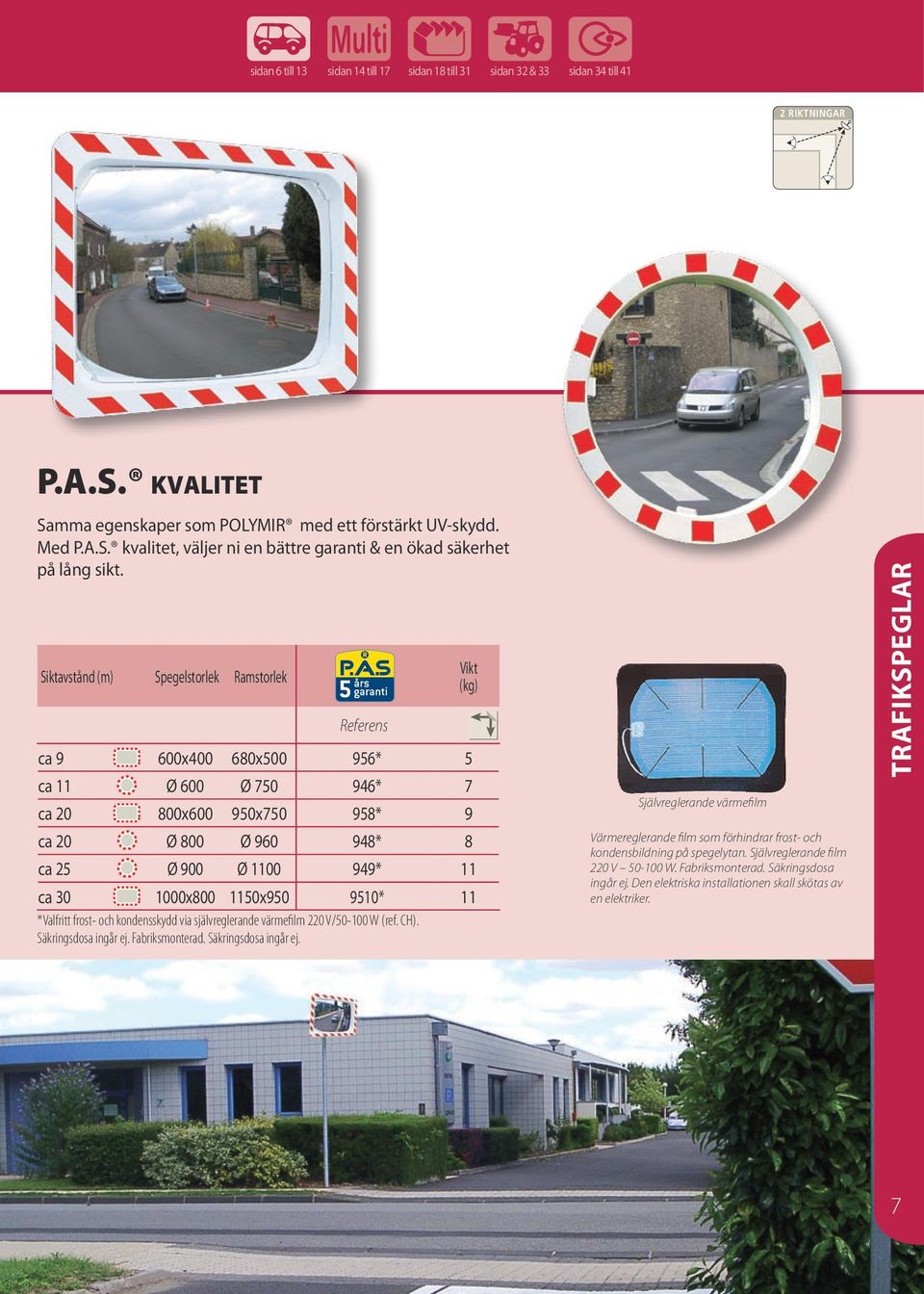

7 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR P.A.S. k v a l i t e t Samma egenskaper som POLYMIR med ett förstärkt UV-skydd. Med P.A.S. kvalitet, väljer ni en bättre garanti & en ökad säkerhet på lång sikt. Siktavstånd (m) Ramstorlek ca 9 600x x * 5 ca 11 Ø 600 Ø * 7 ca x x * 9 ca 20 Ø 800 Ø * 8 ca 25 Ø 900 Ø * 11 ca x x * 11 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. Självreglerande värmefilm Värmereglerande film som förhindrar frost- och kondensbildning på spegelytan. Självreglerande film 220 V W. Fabriksmonterad. Säkringsdosa ingår ej. Den elektriska installationen skall skötas av en elektriker. Trafikspeglar 7

8 Trafikspeglar med vit och röd ram De nya trafikspeglarna i rostfritt stål erbjuder en soliditet som klarar alla påfrestningar utomhus. 2 RIKTNINGAR Nyhet Rostfritt stål Den optiska kvaliteten, UV-tåligheten och materialets hållbarhet : en oumbärlig spegel i VIALUX sortimentet. Siktavstånd (m) Ramstorlek ca 9 600x x ca 11 Ø 600 Ø ca x x ca 30 Ø 1000 Ø nyhet Alla speglar levereras komplett med bultar och beslag för montage på väggar och runda stolpar (Ø 76 till 90 mm) eller rektangulära stolpar(60x80 eller 80x80 mm). Om speglarna monteras på stolpe, får endast stålstolpar användas. 8

9 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 Frost eller kondens på din spegel? Med de nya frost- och kondensfria speglarna från VIALUX har du lösningen som utmanar extrema väderförhållanden. 2 RIKTNINGAR Utan elektrisk installation Fr o s t f r i / k o n d e n s f r i VIALUX frost- och kondensfria spegel ger en klar bild vid temperaturer ner till -20 C. VIALUX spegel förhindrar kondens, oavsett temperaturväxlingar och luftfuktighet. VIALUX spegeln lagrar värme under dagtid och använder sedan denna värme för att hålla frost och kondens borta. Ingen elektrisk installation behövs! Siktavstånd (m) Ramstorlek Trafikspeglar ca 9 600x x AB 18 ca 11 Ø 600 Ø AB 20 ca x x AB 19 ca 30 Ø 1000 Ø AB 38 nyhet nyhet De frost- och kondensfria speglarna skall monteras på stålstolpar. 9

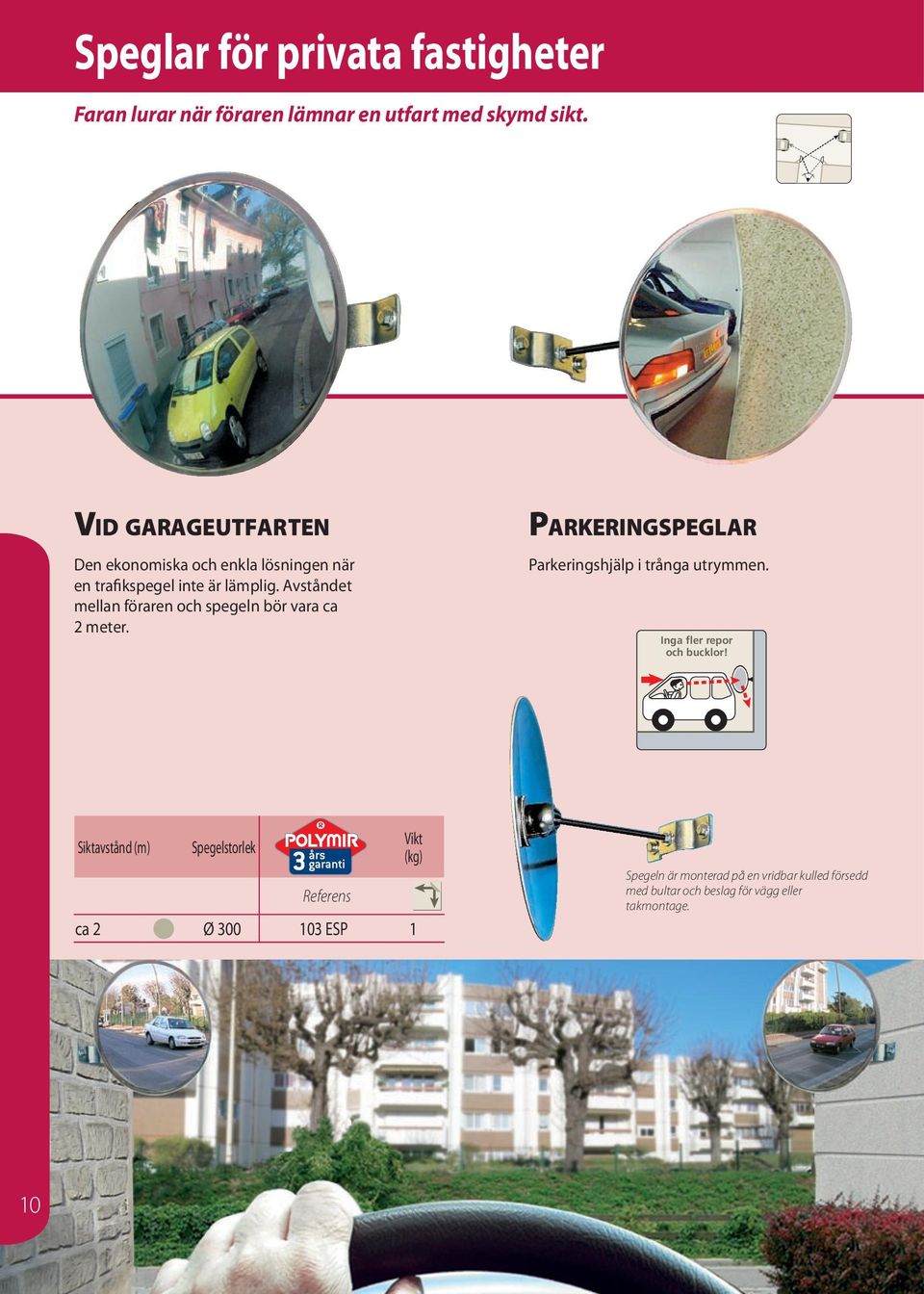

10 Speglar för privata fastigheter Faran lurar när föraren lämnar en utfart med skymd sikt. Vid garageutfarten Den ekonomiska och enkla lösningen när en trafikspegel inte är lämplig. Avståndet mellan föraren och spegeln bör vara ca 2 meter. Pa r k e r i n g s p e g l a r Parkeringshjälp i trånga utrymmen. Inga fler repor och bucklor! Siktavstånd (m) ca 2 Ø ESP 1 Spegeln är monterad på en vridbar kulled försedd med bultar och beslag för vägg eller takmontage. 10

11 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till Vi d v i n ke l s p e g l a r f ö r in- o c h u t f a r t e r Deras storlek och konvexa form tillåter använding vid ett längre avstånd (4-6 meter) än utfarsspeglarna gör. Kan monteras vid alla låghastighetsområden som t.ex. skymda utfarter, parkeringar och där döda vinklar uppkommer. 1 Horisontellt placerade: vidgas synfältet avsevärt. 2 Verktikalt placerade: vidgas synfältet utan att sikten försämras nämnvärt. Siktavstånd (m) ca 4 440x75x220 Vumax ca 6 600x100x300 Vumax för vägg FÖr stolpar Speglarna levereras med bultar och beslag för montage på vägg eller stolpe (34 90 mm i diameter). Speglarna är enkla att montera och justera. Miroirs d agglomérations Trafikspeglar 11

12 Trafikspeglar med vit och röd ram VIALUX är en erfaren tillverkare av säkerhetsspeglar som strävar efter att erbjuda anpassade produkter till specifika trafiksituationer och har därför utvecklat två lösningar som bidrar till en ökad trafiksäkerhet : en spegel med belysning för inomhusbruk och Cyklomir spegeln för att förhindra trafikolyckor mellan cyklister och fordon. 2 RIKTNINGAR Nyhet Endast avsedd för användning inomhus/under tak. Inomhusspegel med belysning I mörka miljöer (parkeringshus, industrianläggningar, lager etc.) kan förarnas vaksamhet i farliga korsningar förbättras med hjälp av VIALUX spegel med integrerad belysning, som tänds automatiskt via rörelsesensor innan föraren kommer fram till korsningen (5 m kabel levereras med rörelsesensorn). VIALUX spegel med belysning är avsedd för inomhusbruk. Rörelsesensor (ingår). FÖr stolpar Siktavstånd (m) för vägg ca 9 600x LED 4 Speglarna levereras med bultar och beslag för montage på vägg eller stolpe (34 90 mm i diameter). Speglarna är enkla att montera och justera. 12

13 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR Nyhet Cy c l o m i r : e n s ä ke r h e t s s p e g e l f ö r a t t skydda cyklister Breda, höga och långa fordon (bussar, lastbilar etc.) har svårt att se cyklister på insidan av fordonet i vägkorsningar. Om fordonet gör en vänstersväng, är olycksrisken stor. Utformningen på denna spegel (120 konvexutformning) ökar betydligt cyklisternas synlighet i korsningar och förebygger många olyckor. Det icke-reflekterande cykelmärket indikerar dess användningsområde och påminner alla förare om att använda spegeln. Spegeln är placerad tillräckligt högt för att förhindra att nattrafikanter bländas. FÖr stolpar Trafikspeglar Siktavstånd (m) Ramstorlek ca 5 Ø 320 Svart 901CYCL 2 ca 5 Ø 320 Blå 902CYCL 2 Speglarna levereras med klämfäste och skruvband för montage. 13

14 Multifunktionsspeglar Den perfekta spegeln för säkerhet och övervakning när användningen måste vara diskret men ändå effektiv. 2 RIKTNINGAR Multifunktionsspeglar med vit ram Multifunktionsspeglar för att se i 2 riktningar För användning i lagerlokaler, fabriker, situationer med hög risk för kollision, övervakning av lager, säkerhet på arbetsplatsen och direktobservation av skymda maskindelar etc. Siktavstånd (m) ca 3 Ø ca 5 Ø ca 7 Ø ca 9 600x * 4 926* 4 ca 11 Ø * 4 916* 4 ca 15 Ø * 6 ca x * 8 928* 8 ca 20 Ø * 7 918* 7 ca 25 Ø * * 10 ca x * * 11 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. 14

15 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 3 RIKTNINGAR Multifunktionsspeglar med vit ram Multifunktionsspeglar för att se i 3 riktningar Den mycket konvexa formen ger en bredare överblick. En vidvinkelspegel som är särskilt effektiv i gatukorsningar och minskar antalet speglar som behöver monteras. Siktavstånd (m) ca 2 Ø ca 4 Ø ca 6 Ø ca 8 Ø ca 10 Ø för vägg FÖr stolpar Speglarna levereras komplett med fullt justerbara bultar och beslag för montage på väggar eller stolpar med en diameter på 34 till 90 mm. Beslagen är robusta och har testats för att motstå vindar på upp till 183 km/h. Multifunktionsspeglar 15

16 FÖr stolpar Multifunktionsspeglar 2 RIKTNINGAR Multifunktionsspeglar med grön ram De gröna ramarna på dessa multifunktionsspeglar smälter enkelt in i omgivningen. Siktavstånd (m) ca 5 Ø 400 V V ca 9 600x400 V 524* 4 V 926* 4 ca 11 Ø 600 V 516* 4 V 916* 4 ca 20 Ø 800 V 518* 7 V 918* 7 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. för vägg Speglarna levereras komplett med fullt justerbara bultar och beslag för montage på vägg eller stolpar med en diameter på 34 till 90 mm. Beslagen är robusta och har testats för att motstå vindar på upp till 183 km/h. 16

17 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR Multifunktionsspeglar med röd ram Med röda ramar är det enklare att upptäcka multifunktionsspeglarna, vilket bidrar till att förebygga olyckor. Siktavstånd (m) ca 5 Ø 400 R R ca 7 Ø 500 R R ca 9 600x400 R 524* 4 R 926* 4 ca 11 Ø 600 R 516* 4 R 916* 4 ca 20 Ø 800 R 518* 7 R 918* 7 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. Multifunktionsspeglar 17

18 Speglar med vit och röd ram Tack vare den vita ramen med röda reflexer är det enklare att upptäcka spegeln, vilket kan förhindra olyckor på industriområden där stora fordon är vanliga. 2 RIKTNINGAR Po l y m i r k v a l i t e t POLYMIR - ett okrossbart material som garanterar en ojämförlig kvalitet av speglingen. Siktavstånd (m) Ramstorlek FÖr stolpar ca 9 600x x * 5 ca 11 Ø 600 Ø * 7 ca x x * 9 ca 20 Ø 800 Ø * 8 ca 25 Ø 900 Ø * 11 ca x x * 11 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. för vägg Alla speglar levereras komplett med bultar och beslag för montage på väggar och runda stolpar (Ø 76 till 90 mm) eller rektangulära stolpar (60x80 eller 80x80 mm). Om speglarna monteras på stolpe, får endast stålstolpar användas. 18

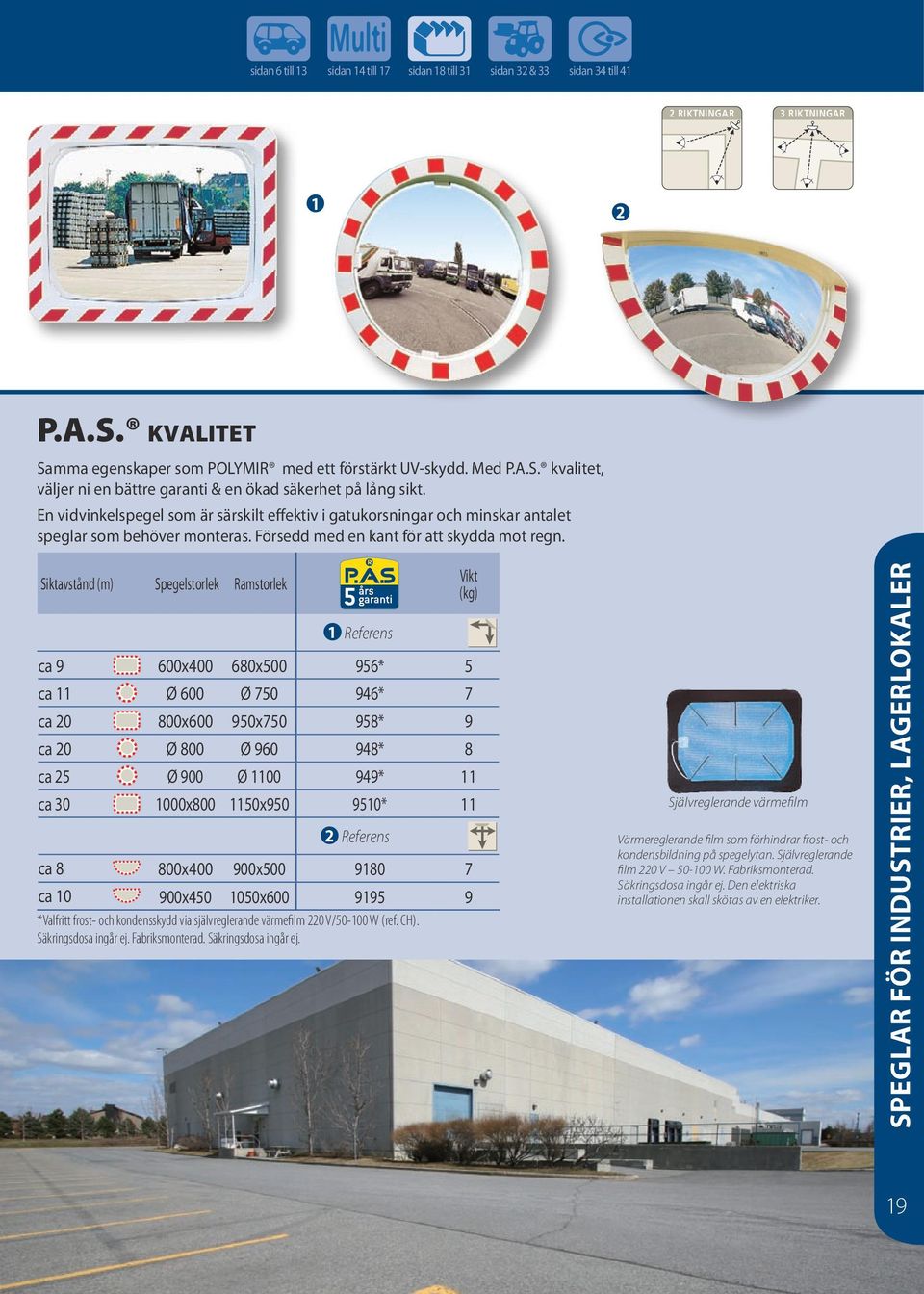

19 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR 3 RIKTNINGAR 1 2 P.A.S. k v a l i t e t Samma egenskaper som POLYMIR med ett förstärkt UV-skydd. Med P.A.S. kvalitet, väljer ni en bättre garanti & en ökad säkerhet på lång sikt. En vidvinkelspegel som är särskilt effektiv i gatukorsningar och minskar antalet speglar som behöver monteras. Försedd med en kant för att skydda mot regn. Siktavstånd (m) Ramstorlek 1 ca 9 600x x * 5 ca 11 Ø 600 Ø * 7 ca x x * 9 ca 20 Ø 800 Ø * 8 ca 25 Ø 900 Ø * 11 ca x x * 11 2 ca 8 800x x ca x x *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. Självreglerande värmefilm Värmereglerande film som förhindrar frost- och kondensbildning på spegelytan. Självreglerande film 220 V W. Fabriksmonterad. Säkringsdosa ingår ej. Den elektriska installationen skall skötas av en elektriker. Speglar för industrier, lagerlokaler 19

20 Speglar med vit och röd ram Gedigna speglar i rostfritt stål - tål alla påfrestningar. 2 RIKTNINGAR Rostfritt stål kvalitet Speglingskvaliteten i kombination med materialets livslängd bidrar till en bättre säkerhet på lång sikt. Förebygger olyckor vid trafikkorsningar och på industriområden där stora fordon är vanliga. Siktavstånd (m) Ramstorlek ca 9 600x x ca 11 Ø 600 Ø ca x x ca 30 Ø 1000 Ø nyhet Alla speglar levereras komplett med bultar och beslag för montage på väggar och runda stolpar (Ø 76 till 90 mm) eller rektangulära stolpar(60x80 eller 80x80 mm). Om speglarna monteras på stolpe, får endast stålstolpar användas. 20

21 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 Rost eller kondens på din spegel? Med de nya frost- och kondensfria speglarna från VIALUX har du lösningen som utmanar extrema väderförhållanden. 2 RIKTNINGAR Utan elektrisk installation Fr o s t f r i o c h k o n d e n s f r i s p e g e l VIALUX frost- och kondensfria spegel ger en klar bild vid temperaturer ner till -20 C. VIALUX spegel förhindrar kondens, oavsett temperaturväxlingar och luftfuktighet. VIALUX spegeln lagrar värme under dagtid och använder sedan denna värme för att hålla frost och kondens borta. Ingen elektrisk installation behövs! Siktavstånd (m) Ramstorlek ca 9 600x x AB 18 ca 11 Ø 600 Ø AB 20 ca x x AB 19 ca 30 Ø 1000 Ø AB 38 nyhet nyhet De frost- och kondensfria speglarna skall monteras på stålstolpar. Speglar för industrier, lagerlokaler 21

22 För stolpar Speciella speglar för industrier och lagerlokaler För att förstärka synlighet och effektivitet av säkerhetsspeglar på industriområden, erbjuder vi speglar med varningstext och med en svart och gul ram. 2 RIKTNINGAR Speglar med varningstext För användning inomhus eller utomhus på industriella områden. Reflexer på ramen och varningstexten gör spegeln lätt att upptäcka. Välj mellan 3 texter: SÄNK FARTEN VARNING FARA Siktavstånd (m) Ramstorlek SÄNK FARTEN ca x x T-SW1 11 VARNING ca x x T-SW2 11 FARA ca x x T-SW3 11 För vägg Speglarna levereras komplett med fullt justerbara bultar och beslag för montage på väggar eller stolpar med en diameter på 60 till 90 mm. Beslagen är robusta och har testats för att motstå vindar på upp till 183 km/h. 22

23 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR Följer EU-direktiv EC 92/58 Speglar med gul & svart ram Industrispeglar med gul & svart ram i enlighet med EU:s direktiv för att förhindra olyckor. För att undvika kollisioner och döda vinklar på industriområden och i lagerlokaler. Den gula och svarta ramen följer EU-direktiv EC 92/58 med avseende på skyltning och säkerhet på arbetsplatsen. Siktavstånd (m) Ramstorlek ca 9 600x x * 5 984* 5 ca 11 Ø 600 Ø * 7 986* 7 ca x x * 9 988* 9 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. Speglar för industrier, lagerlokaler 23

24 Speciella speglar för tuffa industriförhållanden Vissa industriförhållanden och arbetsplatser kräver speciella speglar för övervakning av produktionsprocesser etc. VIALUX erbjuder lösningar som passar alla! Plana industrispeglar Denna spegel är tåligare och inte lika tung som glas och ger en exakt bild vid: Observation av en tillverkningsprocess, Observation vid slutet av produktionslinjen, Observation av dolda maskindelar på säkert avstånd. Siktavstånd (m) Speglarna levereras komplett med bultar och beslag för montage på vägg och stolpar 34 till 90 mm i diameter. Plana speglar endast för inomhusbruk ca 2 505x ca 4 755x Varning : dessa speglar är av PMMA (plexiglas) och är inte okrossbara. 24

25 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 R O S T F R I T T STÅL 1 2 RIKTNINGAR Föreskrift Nr 852 / Sp e g l a r f ö r t u f f a i n d u s t r i f ö r h å l l a n d e n Speciellt rekommenderade för industriområden med hög värme 1 (smältare, smältugnar...) eller industriell matberedning 2. Spegel och bakstycke tillverkade i rostfritt stål utan ram eller skarvar: tillåter rengöring utan risk för försämrade egenskaper; garanterar total matsäkerhet (ingen förorening); ingen risk för skada på grund av hetta eller utslungande glöd. Spegel och bakstycke fixerade med muttrar i rostfritt stål: tillåter isärtagning av spegeln för ordentlig rengöring på in- och utsida. Bakstycket har borrade hål nedtill för att förhindra att vätska samlas i spegeln efter rengöring. Siktavstånd (m) ca 11 Ø ca x ca 11 Ø ca x & levereras komplett med bultar och beslag i galvaniserat stål för montage på väggar och runda stolpar (Ø 60 till 90 mm). 817 & Speglarna levereras komplett med beslag i nylon för montage på väggar och med skruvband för montage på stolpar. Speglar för industrier, lagerlokaler 25

26 Kupolspeglar Tack vare deras stora reflektionsyta fungerar dessa speglar som en viktig säkerhetsåtgärd mot kollisioner vid placering i gångar och korsningar (lagerhus, stora affärer). 3 RIKTNINGAR 1 2 Kupolspeglar för säkerhet 1/4 kupol Lämplig för övervakningen av en passage. ( 1 trång passage, 2 ) bredd passage. Utformningen medger övervakning i 3 olika riktningar. Levereras med beslag för väggmontage i vinkel. Siktavstånd (m) Diameter 1 1/4 kupol ca ca ca /4 kupol ca ca ca Varning : dessa speglar är av PMMA (plexiglas) och är inte okrossbara. 26

27 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 4 RIKTNINGAR 1/2 kupol för takfäste Utformningen medger kontroll i 4 riktningar i en korsning. Horisontalt takfäste, till exempel i slutet av en gång, för att övervaka trafiken i de parallella gångarna. Siktavstånd (m) Diameter 1/2 kupol horisontal ca ca ca Varning : dessa speglar är av PMMA (plexiglas) och är inte okrossbara. Speglar för industrier, lagerlokaler 27

28 Kupolspeglar 3 RIKTNINGAR 1/2 kupol för väggfästning Utformningen medger kontroll i 3 riktningar. Vertikalt väggfäste, till exempel mellan två hyllor, för att förhindra trafikolyckor mellan två gaffeltruckar. Siktavstånd (m) Diameter 1/2 kupol väggfäste ca ca ca

29 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR 4 RIKTNINGAR 1 Ku p o l s p e g l a r f ö r ö v e r v a k n i n g 1/2 kupol 1 Nyhet Tillverkade i ett mindre format, som gör denna spegel idealisk för övervakning av små butiker (kiosker, apotek, restauranger ). Utformningen medger övervakning i 4 olika riktningar. Levereras med kedjeupphängning för takmontage. 1/8 kupol 2 Rekommenderas för övervakning av vissa lokaler (tex. kontorsutrymmen). För att se i 2 riktningar. Levereras med beslag för väggmontage i vinkel. Siktavstånd (m) Diameter 1 1/2 kupol ca /8 kupol ca ca ca Varning : dessa speglar är av PMMA (plexiglas) och är inte okrossbara. 1 2 Speglar för industrier, lagerlokaler 29

30 Backspeglar för gaffeltruckar Förebygger olyckor med gaffeltruck. 3 RIKTNINGAR Följer EU-direktiv EC 98/ Truckspeglar VUMAX 1 Backspegel för gaffeltruckens förarhytt - frontplacerad Backspegel speciellt utformad och anpassad till gaffeltruckar. Den blå kanten skyddar förarens huvud vid in- och urstigning. Överensstämmer med EU-direktiv EC 98/37. 2 Backspegel för gaffeltruckens förarhytt - bakplacerad Backspegel speciellt anpassad till gaffeltruckens bakre del av förarhytten. Denna spegel gör så att föraren kan se framåt vid backning. Föraren ser 360 när spegeln används tillsammans med spegeln i fronten. Fixering i hyttens front Fäste som är lätt att montera utan att borra. Passar de flesta gaffeltruckar. Fixering i hyttens bakre del Siktavstånd (m) ca 1 288x68x151 1 Vumax ca 1 258x39x128 2 Vumax M

31 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 3 RIKTNINGAR Följer EU-direktiv EC 98/37 Tr u c k s p e g l a r VUMAX 2 Kan monteras på förarhyttens front eller bakre del. Okrossbar och reptålig spegel med högkvalitativ bild anpassad för gaffeltruck. Monteras med universalfäste. VUMAX förbygger olyckor med gaffeltruckar. Den rundande kanten skyddar förarens huvud vid in- och urstigning. Anpassad till alla typer av gaffel truckar och i överenskommelse med EU-direktiv EC 98/37. Fäste medföljer. Siktavstånd (m) ca 1 225x40x120 Vumax 2 1 Fäste som är lätt att montera utan att borra ingår i leveransen. Passar de flesta gaffeltruckar. Speglar för industrier, lagerlokaler 31

32 Speglar för anläggningsarbeten Förbygger olyckor på byggnadsplatser. 2 RIKTNINGAR Följer EU-direktiv EC 92/58 Sp e g l a r f ö r a n l ä g g n i n g s a r b e t e n f ö r att se i 2 riktningar Tack vare sin rödvita ram är spegeln väl synlig för bilförare och bidrar på så sätt till att förebygga olyckor. Följer EU-direktiv 92/58. Speglarna levereras komplett med fullt justerbara bultar och beslag för montage på vägg eller stolpar med en diameter på 60 till 90 mm. Beslagen är robusta och har testats för att motstå vindar på upp till 183 km/h. FÖr vägg FÖr stolpar Siktavstånd (m) Ramstorlek ca 9 600x x * 5 956* 5 ca 11 Ø 600 Ø * 7 946* 7 ca x x * 9 958* 9 ca 20 Ø 800 Ø * 8 948* 8 ca 25 Ø 900 Ø * * 11 ca x x * * 11 *Valfritt frost- och kondensskydd via självreglerande värmefilm 220 V/ W (ref. CH). Säkringsdosa ingår ej. Fabriksmonterad. Säkringsdosa ingår ej. 32

33 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till RIKTNINGAR 2 Vumax M 27 Vumax 270 Speglar för entreprenadmaskiner 1 Backspegel till förarhytt: enkel att montera med dubbelhäftande klisterremsa. 2 Backspegel utan förarhytt: fäste som är enkelt att montera utan att borra, anpassad till de flesta entreprenadmaskiner. 3 Säkerhetsspegel till entreprenadsmaskiner: tillverkad för 180 panoramabild framför däcken. Utrustad med frost- och kondensskydd 12/24 V. Siktavstånd (m) Backspegel till förarhytt ca 1 288x27x128 1 Vumax M 27 1 Backspegel utan förarhytt Speglar för inspektion av diken Spegeln är fäst på en vridbar kulled, så att användaren kan se rörledningar i ett djupt dike. Levereras med ett 3 meter långt teleskopskaft. ca 1 288x53x148 2 Vumax Säkerhetsspegel till entreprenadsmaskiner ca 4 440x75x220 3 Vumax Vumax 418 Speglar för anläggningsarbeten Siktavstånd (m) ca 3 Ø 300 Vumax Reservspegel Vumax 103V 1 Vumax

34 Övervakningsspeglar för inomhusbruk Det bästa inom övervakningsspeglar. Endast VIALUX erbjuder ett så stort urval. 2 RIKTNINGAR 4 RIKTNINGAR 1 Ku p o l s p e g l a r Nyhet 1/2 kupol 1 Tillverkade i ett mindre format, som gör denna spegel idealisk för övervakning av små butiker (kiosker, apotek, restauranger ). Utformningen medger övervakning i 4 olika riktningar. Levereras med kedjeupphängning för takmontage. 1/8 kupol 2 Rekommenderas för övervakning av vissa lokaler (tex. kontorsutrymmen). För att se i 2 riktningar. Levereras med beslag för väggmontage i vinkel. 2 Siktavstånd (m) Diameter 1 1 1/2 kupol ca /8 kupol ca ca ca Varning : dessa speglar är av PMMA (plexiglas) och är inte okrossbara. 34

35 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 2 RIKTNINGAR st a n d a r d ö v e r v a k n i n g s s p e g l a r Ekonomisk och enkel att montera. Denna spegel är utrustad med en vridbar kulled, som möjliggör 105º vridning. Rekommenderas för butikssäkerhet, dels i avskräckande syfte, dels för övervakning av kassan. Effektiv för övervakning av sjukhuskorridorer, receptioner, kontrollrum etc. Siktavstånd (m) 1 Standardformat ca 2 Ø ca 4 Ø ca 6 Ø ca 8 Ø ca x Storformat ca 15 Ø ca x ca 25 Ø ca x öv e r v a k n i n g s s p e g l a r i storformat Dessa speglar är speciellt anpassade till övervakning på långt håll. Bilden förblir perfekt även på 30 meters avstånd från betraktaren. Dessa stora speglar har kraftiga storleksanpassade fästen. Utan ram smälter speglarna perfekt in i omgivningen. De är dessutom mycket effektiva: Personal och säkerhetsvakter kan ständigt och obemärkt övervaka kunderna. Montage på vägg eller stolpe. 1 Ställs in med vridbar kaulled. Levereras med fästen. 2 FÖr stolpar FÖr vägg Speglarna levereras komplett med fullt justerbara bultar och beslag för montage på vägg eller stolpar med 34 till 90 mm i diameter. Övervakningsspeglar 35

36 Speciella övervakningsspeglar För diskret övervakning av begränsade områden eller områden som övervakningskameror inte kommer åt, kan VIALUX erbjuda anpassade lösningar Sp e g e l f ö r a n v ä n d n i n g m e d v i d e o ö v e r v a k n i n g Videoövervakningssystem kan inte alltid följa med mellan olika gångar eller övervaka kunder som vänder ryggen mot kameran. 1 Speglar för användning tillsammans med videoövervakning monteras så att de eliminerar döda vinklar. 2 3 Tack vare speglarnas storlek, konvexa form och röda kant upptäcks de enkelt av kameran så att en högkvalitativ bild återges på videosystemets skärm. Siktavstånd (m) Endast för inomhusbruk ca 7-15* Ø *Beroende på kamerautrustningens tekniska kvalitet. Ställs in med vridbar kulled. 36

37 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 Föreskrift Nr 852 / 2004 Pl a n a s p e g l a r i s p l i t t e r f r i t t g l a s Dessa speglar är inte okrossbara men konstruerade för att inte splittras om de går sönder, en ständig risk vid användning av glasspeglar. Anpassade för sjukhus, skolor, kriminalvårdsanstalter, sporthallar, omklädningsrum samt för matberednings- och cateringindustrier där HACCP normer måste respekteras. Tillverkad av repfritt 5 mm PMMA. Ramstorlek 400 x PLS* x x PL x PLS* x x PL x PLS* x x PL 3 *Modeller utan ramar är förborrade med 4 hål för infästning. Nyhet Nyhet Anodiserad aluminiumram 13 mm bred, rundade hörn i vit plast med dolda skruvfästen. Monteras enkelt horisontellt eller vertikalt. Övervakningsspeglar 37

38 Speciella övervakningsspeglar Dessa speglar förbättrar kontroll vid tull och polis stationer. Bärbara eller på hjul, alla speglar Skaft 1 VUMAX cm Ø 100 mm är okrossbara för olika inspektionskrav. Skaft 1,20 m Ø 300 mm VUMAX VUMAX 321 Skaft 1-3 m LED Ø 300 mm In s p e k t i o n s s p e g l a r Dessa skarpa och lättviktiga speglar är utrustade med VIALUX kvalitetsoptik och teleskopskaft. Vumax 321 och Vumax 322 R är utrustade med effektiv LED-belysning för effektiv inspektion dag som natt (3xAAA batterier medföljer). Siktavstånd (m) ca 1 Ø 100 Vumax ca 2 Ø 300 Vumax ca 3 Ø 300 Vumax ca 3 Ø 300 Vumax ca 3 Ø 400 Vumax 322 R 3 Reservspegel Ø 300 Vumax 103 V 1 38

39 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till 41 4 VUMAX 323 Skaft 1-3 m Ø 300 mm 5 cm Skaft På 5 VUMAX 322 R LED hjul Ø 400 mm 1,20 m 1 VUMAX 319: Ø 100 mm spegel på ett 0,65 m teleskopskaft. 322R: LED-belysning med lång livslängd fäst på spegeln. 2 VUMAX 320: Ø 300 mm spegel på ett lättviktigt 1,2 m teleskopskaft. 3 VUMAX 321: Ø 300 mm spegel på ett 1 3 m teleskopskaft med LED-belysning. 4 VUMAX 323: Ø 300 mm spegel på ett 1 3 m teleskopskaft. 5 VUMAX 322 R: Ø 400 mm spegel på hjul med ett 1,2 m teleskopskaft med LED-belysning. Övervakningsspeglar Vumax 320, 321 &

40 FÖr stolpar Speciella övervakningsspeglar 1 Speglar för badanläggningar Vialux är den enda spegeltillverkaren som erbjuder ett optimalt övervakningssystem för alla skymda bassängområden, såväl hemmapooler som offentliga badanläggningar. En satsning på säkerhet för en rimlig budget. Spegelns storlek och konvexa böjning är speciellt utformade för att ge en panoramabild. Behandlade för att tåla klorångor. Exakt positioneringssystem. Förenklar kontrollen för badvakterna. Närvaron av övervakningsspeglar inger trygghet och säkerhet hos besökarna. Enkelt och snabbt montage. FÖr vägg 1 Fäste för untomhusbruk Speglarna levereras komplett med fullt justerbara bultar och beslag för montage på vägg eller stolpar med en diameter på 60 till 90 mm. Beslagen är robusta och har testats för att motstå vindar på upp till 183 km/h. 40

41 sidan 6 till 13 sidan 14 till 17 sidan 18 till 31 sidan 32 & 33 sidan 34 till säkerhetsspeglar för utomhusbassänger För badanläggningar med utomhusbassänger är denna spegel utrustad med en ram som skydd mot väder och vind. 2 Säkerhetsspeglar för inomhusbassänger Denna spegel utan ram smälter perfekt in i alla omgivningar. Siktavstånd (m) 1 ca x PS 11 2 ca x Fäste för inomhusbruk Varje spegel är anpassad för montage på vägg eller stolpe. Övervakningsspeglar 41

42 Tillbehör och skräddarsydda speglar St o l pa r Galvaniserad stålstolpe Ø 76 mm x 4000 mm. Galvaniserad stålstolpe Ø 76 mm x 4000 mm, grönmålad (RAL 6005). Tips vid montering: Säkra stolparna i minst 0,50 m betong.avstånd mellan spegelramens nederkant och mark: 2,3 mm. Stolpe Galvaniserad POT Målad POT ,30 m 0,50 m mini. St ö d f ö r 2 s p e g l a r Stöd i galvaniserat stål för väggmontage eller för mm stolpar. Längd 130 mm, Ø 76 mm. SUP 2M 11 VIALUX är marknadsledande i Europa när det gäller okrossbara speglar för övervakning, säkerhet och trygghet. Speglar för spårvagnar, flygplatser, järnvägar vi tillverkar speglar efter dina specifikationer. 42 De senaste projekten

43 Rekommendera alltid en okrossbar spegel Videoclip finns på med lösenordet VIALUX. VIALUX har utfört hållbarhetstester i strängt kontrollerade laboratorium och under observation av en officiell kontrollör*. Testerna utfördes på de speglar som säljs mest i Frankrike och i samma prisklass. Resultaten är som följer: VIALUX spegel 1,70 m Spegel X 0,50 m Krossad! Spegel Y 0,50 m Krossad! 43 * Advokat DI MARTINO : Rättsadvokat i Bischwiller, Frankrike.

44 Besök vår hemsida: Produktspecifikationer, fotografier och tekniska ritningar är inte kontraktsenliga. Med intresse av fortsatt förbättring, förbehåller sig tillverkaren rätten till produktändringar. Version 2 Mars 2011
