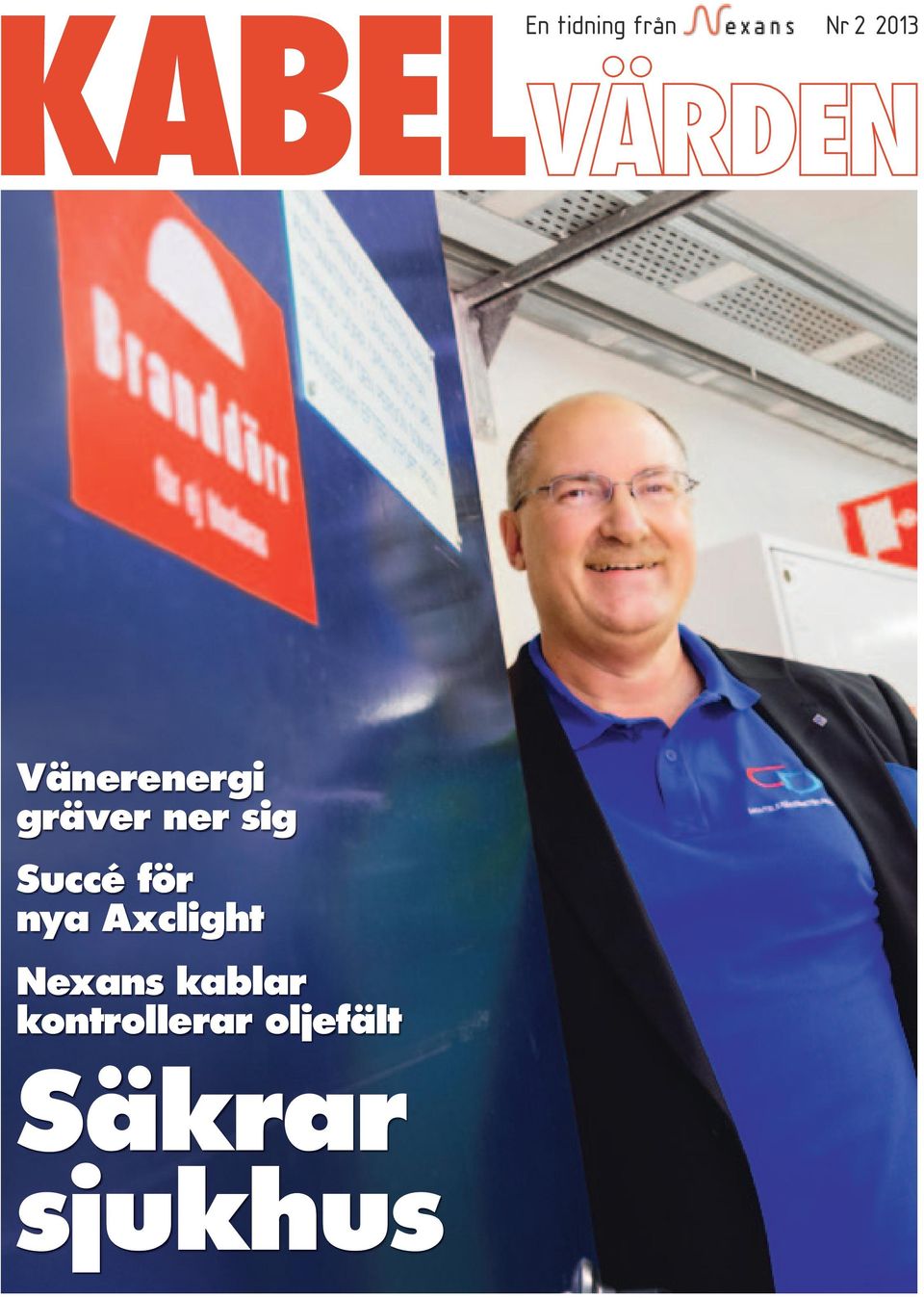

1 KABEL E n t i d n i n g f rå n nr Vänerenergi gräver ner sig Succé för nya Axclight Nexans kablar kontrollerar oljefält Säkrar sjukhus

2 ANTALET UTRYCK- NINGAR PÅ GRUND AV LEVANDE LJUS ÖKAR FÖR VARJE ADVENTSDAG det är alltid viktigt att välja kablar av hög kvalitet. Inte minst när det gäller larm- och säkerhetssystem. Även små, till synes obetydliga detaljer, gör stor skillnad när det gäller hanterbarhet, funktion och livslängd. Kablarna måste väljas lika omsorgsfullt som detektorer, larmdon, centralapparater och annan utrustning. Ett brandskyddssystem är inte optimerat förrän man noga tänkt igenom kablarnas brandspridningsklasser, brandskadebegränsande egenskaper och förmåga till funktion under brand. Halogenfritt är en självklarhet, då det inte bara räddar liv utan också sparar pengar genom minskade skador på utrustning. Så här i juletid känns brandsäkerhet som ett extra aktuellt ämne. December månad är årets mest branddrabbade: cirka 300 bränder inträffar under just julmånaden. Och levande ljus är en stor bov i dramat. Enligt Myndigheten för samhällsskydd och beredskap (MSB) ökar antalet utryckningar på grund av levande ljus för varje adventsdag och är som flest fjärde söndagen i advent. i detta nummer får du följa med till Södertälje sjukhus där de installerat ett nytt brandoch utrymningslarmsystem meter kabel har installerats en stor del av dem Nexans brandsäkra Alsecure som står emot brand i minst 30 minuter. Dess patenterade produktegenskaper omvandlar plasten till ett keramiskt isolerlager vid brand. En annan Nexansinnovation som du också kan läsa mer om i detta nummer är mellanspänningskabeln Axclight TT totaltät och tålig men samtidigt lätt att hantera och förlägga. mycket nöje önskar vi på redaktionen. Och passa på och njut av de kommande jul- och nyårshelgerna. Tänd gärna ett ljus eller två men glöm inte att blåsa ut dem! eva wallin, kommunikationschef 2 KABELVÄRDEN NR en god jul och ett gott nytt år 2014 önskar vi alla våra kunder! Vi håller stängt 23 december 1 januari. Tre nya produkter från Nexans Produktförändring på AXQJ 12 och 24 kv Har fått fastsittande yttre halvledare som avlägsnas med en svarv, ett verktyg som finns hos elgrossister. Kablarna har i övrigt samma egenskaper som tidigare. Ministerbesök i Grimsås Näringsminister Annie Lööf kom till Grimsås för att inviga Nexans nya sz-linje. Nexans VD Stefan Olsson inledde invigningen med att berätta att Nexans Sweden firar 65-årsjubileum. Men vi är inte ett företag som går i pension. Tvärtom, den maskinlinje vi inviger här i dag gör oss väl rustade för framtiden, sa han. Annie Lööf framhöll vikten av att svenskt näringsliv arbetar med innovation och utveckling tillsammans med anpassning till internationella regler och standarder. Det var något hon sa sig se hos Nexans. Dessutom är Nexans pionjärer inom halogenfria kablar, sa hon innan hon invigde den nya linjen genom att klippa av en EQLQ Easy-kabel. Samlad information På Nexans webbplats finns två nya skrifter. Dels Nexans nya produktkatalog, Kabelboken Eldistribution och Installation, där de viktigaste kablarna för eldistribution och installation finns samlade, dels en broschyr med information om hur man hanterar fiberkablar på bästa sätt. Trafikverket har utsett Nexans till huvudleverantör av kabel för löpande behov under perioden , ett avtal värt 140 miljoner kronor. Vi har valt Nexans som huvudleverantör eftersom de har offererat oss den totalekonomiskt mest fördelaktiga lösningen, säger Mattias Häggström, inköpschef på Trafikverket. Nexans har under många år varit en betydande leverantör av kabellösningar för järnväg. Nexans nya fiberkabel TBU LSZH med 900um sekundärskyddad fiber (2 24 fibrer) är en kabel för direkt kontaktering. Den är längsvattentät, gnagarskyddad och klarar kraven i IEC samt IEC Framgång i världen Nexans har under hösten fått flera stora internationella kontrakt, bland annat: 380 kv-kraftledningssystem till italienska Terna för stamnät på Sicilien och till grekiska Amprion som ska markförlägga ledningar som ersättning för luftledningar i västra Tyskland. Kraft- och umbilicalkablar som ska installeras på tvåtusen meters djup för att koppla samman Julia-fältet i Mexikanska golfen med den havsbaserade produktionsanläggningen. Sjökablar till en högspänningslänk mellan Kintyrehalvön och Skottlands fastlandskust som förläggs med kabelfartyget C/S Nexans Skagerrak och grävs ned med Nexans Capjet-metod. VM-silver till Nexans Nexans belönades med silvermedalj när VM i direktmarknadsföring Echo Awards avgjordes i Chicago den 15 oktober. Det var kampanjen där företaget med hjälp av en kokosnöt med blixtlås visar hur lätt det är att skala en 1 kv Easy-kraftkabel som belönades, gjord i samarbete med reklambyrån Mecka. Extra roligt är att vår kampanj kunde hävda sig mot stora varumärken som Coca Cola, Nestlé, Heineken och Proctor & Gamble som tävlade i samma kategori, säger Eva Wallin, kommunikationschef på Nexans Sweden. varv runt jorden per år av halogenfria installationskablar kommer den nya maskinlinjen hos Nexans att kunna 3tillverka. Nexans huvudleverantör till Trafikverket Rick Johansson, affärsområdeschef Telekom och Projekt på Nexans Sweden AB, säger att detta avtal befäster den positionen. Vi ser avtalet som en inledning på ett långvarigt samarbete, där vi tillsammans med Trafikverket bidrar till utvecklingen av en modern svensk infrastruktur. Avtalet avser telekabel, styrkabel och elnätskabel, i huvudsak producerad i Grimsås. Vit halogenfri datakabel Nexans lanserar en oskärmad kategori 6 kabel med vit halogenfri mantel. Kabeln är uppbyggd kring ett centrumkors och har en ytterdiameter på 6 mm.

3 meter ny kabel installerades för att Södertälje sjukhus skulle få ett heltäckande brandlarm. Räddningstjänsten underkände brandskyddet på Södertälje sjukhus. Nu har Categori Data installerat ett helskydd. Tolvtusen meter kabel gör att alla rum i sjukhuset omfattas av larmet. text: tomas eriksson foto och bearbetning: melker dahlstrand Larmat på sjukhus räddningstjänsten kunde inte acceptera att det bara var utrymningsvägarna som var larmade på sjukhuset, utan ställde krav på larm i varje rum, även salar, toaletter och förråd. Det innebar att vi fick byta huvudparten av systemets vitala delar. Gamla joniserande detektorer ersattes av optiska, stora delar av kablaget byttes och antalet larmdon med rött och vitt blixtljus samt sirener ökades. Dessutom expanderade vi larmcentralen med fler utgångskort för att den skulle klara att hantera alla nya larmdon, säger Christer Ferm, vd vid Categori Data. Christer Ferm tar oss med på ett varv i sjukhuset. I vita mantlar och rör hänger brandlarmssystemets kablar, sammanfogade i ett centralnät med en tioledare, som sedan förgrenar sig till två-ledare ut till detektorer och larmdon. En stor del av kablarna är Nexans brandsäkra Alsecure som står emot brand i minst 30 minuter. Samliga larmkablar är halogenfria och flamskyddade vilket innebär att de inte sprider giftig rök eller tar branden genom väggarna. Det nya brandlarmssystemet har krävt tolvtusen meter ny kabel, trots att modern teknik har gjort det möjligt att knyta fler larmdon till varje kabelslinga och därmed minskat behovet av kabel. Larmsystemets kablar ligger för sig själva, oftast fastbundna under de kabelstegar som bär KABELVÄRDEN NR

4 Rött och vitt blixtljus varnar för eld. Rött ljus berättar att det brinner i den lokal där man befinner sig, vitt ljus att det brinner i en intilliggande lokal. Närmast larmdonen finns Nexans Alsecure-kabel som klarar drift i 30 minuter vid en brand. sjukhusets kraftförsörjning och andra telekablar. Alternativt ligger de i en egen kanalisationsränna. Det är för att förhindra att kablarna till brandlarmet skadas, om man exempelvis drar nya elledningar eller gör något annat med kablarna som ligger på stegarna, säger Christer Ferm. Det var sommaren 2010 som Categori Data, ett Sundbybergsföretag med 43 anställda som arbetar inom data, tele, säkerhet och brandlarm, vann upphandlingen om att bygga det nya brand- och utrymningslarmssystemet på Södertälje sjukhus. Ett raskt fotarbete från vd Ferm gav dem uppdraget, som tog två år att genomföra. Jag åkte hit ett par dagar under semestern och var den enda anbudsgivaren som gjorde det, därför visste jag vad vi skulle räkna på, säger han. att bygga ett brandlarmssystem på ett sjukhus är tekniskt inte svårare än att bygga i en annan fastighet. Däremot ställer det krav på erfarenhet hos dem som utför jobbet. Framför allt att veta vad en teknisk beskrivning innebär och att ha förståelse för administrativa föreskrifter som talar om vad man får och inte får göra. För man måste visa större hänsyn på ett sjukhus än på ett kontor. Det går exempelvis inte att borra när som helst på BB, en vårdavdelning eller en uppvakningsavdelning. Man kan inte heller låta skräp ligga på golvet för att samla upp det senare, vilket kräver viss logistik för att det ska fungera, säger Christer Ferm. Man måste också förstå fastighetsförvaltarens regler, förstå vad som är beställt och snabbt informera om det finns något som inte stämmer överens med ritningarna. en lärdom från jobbet i Södertälje är vikten av att vara noggrann med»det går inte att borra när som helst på BB, en vårdavdelning eller en uppvakningsavdelning. detaljplanen. Man bör gå igenom allt på plats i förväg för att vara säker på hur arbetet ska genomföras i praktiken, säger han och pekar på en branddörr. Här visade det sig att det redan fanns så många kablar att det inte fick plats några nya, något vi inte kunde se på ritningarna. Då fick vi 4 KABELVÄRDEN NR

5 Allt bättre brandlarm KUndernas kunskap viktig Brandlarmen blir allt mer känsliga och träffsäkra. Det höjer inte bara säkerheten, det minskar också antalet onödiga utryckningar för Räddningstjänsten. Det är framförallt Kjell Ericsson detekteringen som förbättrats. I dag används allt oftare de nya detektorerna som tar emot signaler från flera typer av sensorer men också utvärderar signalerna. Ofta är det rök- och värmeavkänning, men i ökande grad även kolmonoxidavkänning. Det gör att man kan detektera en brand tidigare, men även avgöra om det är en allvarlig brand eller bara någon som röker eller svetsar. Det gör att brandkåren inte behöver åka på onödiga larm, säger Kjell Ericsson vid Siemens. Kjell Ericsson är vice ordförande i kom mittén som arbetar med brandskydd inom branschföreningen Säkerhetsbranschen och ordförande i den SIS-kommitté som hanterar brandlarm. Från den positionen är han nöjd med de delar i Brandskyddsföreningens nya regelverk som ställer krav på larmanvändarna att noggrannare välja brandlarm och utrymningslarm. Jag brukar jämföra det med att man ska köpa en bil. Då går man inte in till bilhandlaren och säger att jag ska ha en bil, utan man väljer en bil utifrån sina behov. Samma sak borde det vara med larmsystem, säger Kjell Ericsson. Han är också nöjd med hur nya typer av kablar bidrar till att öka brandsäkerheten. Här har de halogenfria kablarna fått stor betydelse eftersom de inte sprider giftig rök, liksom att det i dag finns regler för hur det på väsentliga punkter i systemen ska finnas brandsäkra kablar som inte förlorar sin funktionsförmåga eller sprider branden, säger Kjell Ericsson. Nexans utveckling av kablar för larmsystem görs i dialog med kunderna och med kunskapsstöd från materialutvecklarna i Grimsås och Lyon. I grunden har Lars-Åke Lundgren Nexans två kablar för brandlarmsystem. ELQYB 10x2x1 en matarkabel med tio tvåledare och ELQYB 2x1 en tvinnad tvåledare, som leder till larmdon. Nexans samtliga kablar för brandlarmsystem är halogenfria och flamskyddade. Det innebär att de inte sprider giftig rök och gas, men också att de i praktiken är självslocknande och inte sprider eld genom väggar, berättar Lars-Åke Lundgren, produktchef koppartelekabel vid Nexans. Vissa delar av systemen kräver dessutom att kablarna ska stå emot eld i minst 30 minuter. Det gäller bland annat kablar för nödbelysning och utrymningslarm som måste fungera så länge så att alla människor hinner ut ur en brinnande lokal. Det klarar Nexans Alsecure-kablar som bygger på Infit-teknologin, och omvandlar plasten till keramiskt isolerlager vid brand. Materialen i Nexans kablar för säkerhetssystem har skapats med stöd av forskning i Nexans Research Center i Lyon. Vi har förstås stor nytta av att ha tillgång till deras materialkunskap. Men faktum är att vi har bra testresurser även i Grimsås, så merparten av testerna görs här, säger Lars-Åke Lundgren. Merparten av kablarna tillverkas också i Grimsås. Det är en fördel för oss och för våra kunder att vi finns nära dem när de behöver oss. Det är också i samverkan med kunderna som nya produkter tas fram. Vi för en ständig dialog med kunder och branschfolk. Inom detta område kommer vi att utveckla produktsortimentet med bland annat andra dimensioner och fler ledare. dra våra kablar i egen kanalisation på andra sidan av dörren och det blev förstås lite dyrare. Det finns trådlösa system för brandlarm. Det var inte aktuellt i Södertälje, enligt Christer Ferm. Nej, kablar är bättre för brandlarm. Trådlösa system kräver sändare och mottagare som går genom väggar, och har man två betong väggar är det kört. Minsta ombyggnad, exempelvis att man bygger eller river en mellanvägg, innebär att man måste göra nya inmätningar av systemet. Dessutom kan trådlös information störas ut. erfarenheterna från Södertälje är en bra kunskapsbas för Categori Data inför nästa uppgradering av ett brandlarmssystem på ett sjukhus. Det blir på Nynäshamns sjukhus. Det jobbet startar i månadsskiftet november/december och är klart 3 4 månader senare. Christer Ferm, vd vid Categori Data, berättar om att det krävs erfarna medarbetare för att klara av att installera ett system för brandlarm på ett sjukhus. KABELVÄRDEN NR

6 Tät och tålig Totaltät, tålig, lätt att förlägga och lättarbetad. Dessa, delvis motsägelsefulla, egenskaper var önskemålen för en ny mellanspänningskabel. Resultatet blev kabeln Axclight TT. text: tomas eriksson foto: nexans så fungerar nexans axclight tt det hårda klimatet och den tuffa terrängen i Norden kräver kablar som tål ner till 20 mi nus grader vid förläggning och som tål tryck från stenar i mark och fyllningsmassa. Kablarna ska dessutom klara den för övriga världen ovanliga förläggningsmetoden plöjning. Dessutom kräver de flesta kunder i dag totaltäta kablar. Detta visste den projektgrupp vid Nexans Sweden som i juni 2012 satte sig för att skapa en ny och bättre kabel för Mats Klarén mellanspänning (12-36 kv), en kabel som på allvar skulle utmana segmentets marknadsledare. Resultatet stod klart ett år senare och fick namnet Axclight TT. Innan dess hade ett antal val gjorts. Vi valde en mantel av HD Polyeten. Det är den tuffaste polyetenblandningen, men som kan göra kabeln lite svårare att hantera och skala. Vårt svar på den utmaningen var att göra kabeln mer lätthanterlig genom att bland annat byta ut koppartrådarna i kabelns skärm mot lättare aluminiumtrådar med ett tunt korrosionsskyddande lager av koppar. Vi anpasade också kabeln så att den passade väl för verktyget mantelbrytare (MB1), berättar Mats Klarén, marknadsansvarig affärsområde Kraft vid Nexans. Ett år senare var kabeln färdig att producera. Efter provförläggningar i Mariestad och Skellefteå med goda omdömen, släpptes Axclight TT på marknaden i början av september. Mats Klarén kan konstatera att den har fått ett mycket gott mottagande. Redan i november hade 150 kilometer levererats. Det är mycket bra vid lansering av en ny produkt. Rundhet Fyllnadselementen av polyeten tillsammans med kabelns parter gör kabeln rund och därmed lätthanterlig vid tryckning och plöjning. Totaltät konstruktion En aluminiumfolie i manteln gör kabeln tvärvattentät. Svällbanden skyddar kabeln mot spridning av fukt och vatten. Detta ger kabeln en mycket lång livslängd. Extra tålig mot slag och intryckningar Axclight TT har fått en mantel av HD Polyeten som är extra tålig mot yttre påverkan. Lätt att avmantla För att den hårda manteln skulle bli lätt att öppna gick projektgruppen igenom om det fanns något lämpligt verktyg på marknaden. Det bästa verktyget är mantelbrytaren (MB1). 6 KABELVÄRDEN NR

7 Fakta Vänerenergi Ägare: Mariestad kommun 88 %, Töreboda kommun 12 % Verksamhet: Elnät, telekom, fjärrvärme Anläggning: km elledningar, 89 km fjärrvärmekulvert, 45 km fiberledning Antal elkunder: Antal anställda: 48»Jag vill jobba på landsortsnätet, det är lite friare här ute. Vänerenergi går under jord Stormarna Per och Gudrun gick hårt åt elnätet i norra Västergötland. Nu gräver Vänerenergi ned alla sina luftledningar. text och foto: tomas eriksson solen skiner över atterud, på slätten mellan Mariestad och Töreboda. Korna ligger på magen och ignorerar med majestätisk värdighet Joakim Jansson, elmontör vid Vänerenergi, som brottas med en tjock kabel i ett kabeldike intill en nyuppförd transformatorstation. Joakim trivs. Jag vill jobba på landsortsnätet, det är lite friare här ute, säger han och vinkar till sig entreprenören Lars- Gunnar Persson som kommer med plogen för att plöja ner kabel. Vänerenergi, som det kommunägda företaget Mariestad-Töreboda Energi döpts om till, lägger under hösten ner sex kilometer högspänningskabel på 10 kv i Atteruds-området. I dikena läggs också en 400-voltskabel som går fram till slutkund och fiberkabel beställd av Fredsbergs Fiberförening. Både hög- och lågspänningskablar kommer från Nexans. Dessutom byggs fem nya transformator stationer. Arbetet görs nära den luftledning som ska ersättas och som fortfarande försörjer trakten med el. Stormarna Gudrun (2005) och Per (2007) skadade många luftledningar, då togs beslut om att elnätet skulle grävas ner. Faktum är att luftledningarna inte är speciellt gamla, bara år. Jag har själv varit med och satt upp en stor del av dem, berättar Joakim Jansson. Projektet i Atterud är Vänerenergis största pågående projekt. Och det kvarstår en hel del ledningar att gräva ner. Visionen är att alla luftledningar i landsortsnätet ska bort. Men det återstår säkert 6 7 mil om vi lägger samman luftledningarna här i Töreboda och på Torsö i Vänern, säger Joakim Jansson. KABELVÄRDEN NR

8 B Nexans har fått i uppdrag av Statoil att leverar nio kilometer umbilicaler till oljeplattformen Gull faks A i Nordsjön. foto: øyvind hagen/statoil Nexanskablar till havs Nexans ska för fjärde gången leverera havsdragna ledningar till Statoils havsbaserade projekt i norska Nordsjön. på 137 meters djup i norska Nordsjön ska Nexans umbilicalkablar installeras för Statoils olje- och gasprojekt Gullfaks Rimdaksdalen. Kontraktet är värt 8 miljoner euro, drygt 75 miljoner kronor, och Nexans specialanläggning i Halden i Norge ska tillverka totalt nio kilometer statiska umbilicaler. Umbilical, som är engelskans ord för navelsträng, är kablar som kombinerar hydraulik-, data- och fiberoptiktjänster. Kablarna ska förbinda gasfyndigheter KABEL Kabelvärden ges ut av Nexans Sweden AB GRIMSÅS Tfn KABELVÄRDEN NR på Rutil- och Opalfälten med plattformen Gullfaks A i norska Nordsjön. För Nexans» är denna fjärde Statoil-beställning av standardiserade umbilicaler en bekräftelse på att vi lyckats med konstruktionen, både vad gäller att minska projektkostnaderna och ledtiderna, och vad gäller att öka repeterbarheten i utveckling, inköp och produktion, säger Krister Granlie, chef för Hybrid Underwater Cables Division i Nexans Norway. Umbilicalkonstruktionen som Nexans utvecklat för snabb utbyggnad av olje- och gasfält Redaktör: Karin Johansson Produktion: Monte Rico AB Grafisk form: Viktor Meidal Ansvarig utgivare: Eva Wallin Omslagsfoto: Melker Dahlstrand Vill du prenumerera kostnadsfritt på tidningen Kabelvärden, kontakta Karin Johansson på eller karin.johansson@nexans.com. användes även under 2012 i norska Nordsjön och även i Barents hav och i Norska havet. Detta är ett utmärkt exempel på Nexans flexibla och omfattande utbud av sjökabellösningar, med allt från standardkonstruktioner till skräddarsydda umbilicaler, säger Krister Granlie. Huvuddelen av Gullfaks-fältet ligger i den norra delen av norska Nordsjön. Fältet har byggts ut med tre stora produktionsplattformar och producerad olja lastas direkt på tankfartyg medan den producerade gasen leds i rör till Kårstø gaskraftverk norr om Stavanger. För Nexans är denna fjärde Statoil-beställning en bekräftelse på att vi lyckats med konstruktionen. nexans över hela världen Här hittar du Nexans fabriker och kontor: Algeriet, Angola, Argentina, Australien, Azerbajdzjan, Belgien, Brasilien, Bulgarien, Chile, Colombia, Danmark, Demokratiska republiken Kongo, Egypten, Filippinerna, Finland, Frankrike, Förenade Arabemiraten, Ghana, Grekland, Indien, Indonesien, Italien, Japan, Kanada, Kazakstan, Kenya, Kina, Libanon, Litauen, Malaysia, Marocko, Mexiko, Nederländerna, Nigeria, Norge, Nya Zeeland, Peru, Polen, Qatar, Rumänien, Ryssland, Schweiz, Singapore, Slovakien, Spanien, Storbritannien, Sverige, Sydafrika, Sydkorea, Thailand, Tjeckien, Tunisien, Turkiet, Tyskland, Ukraina, USA, Uzbekistan, Vietnam.
