1 LYFT & LASTSÄKRING

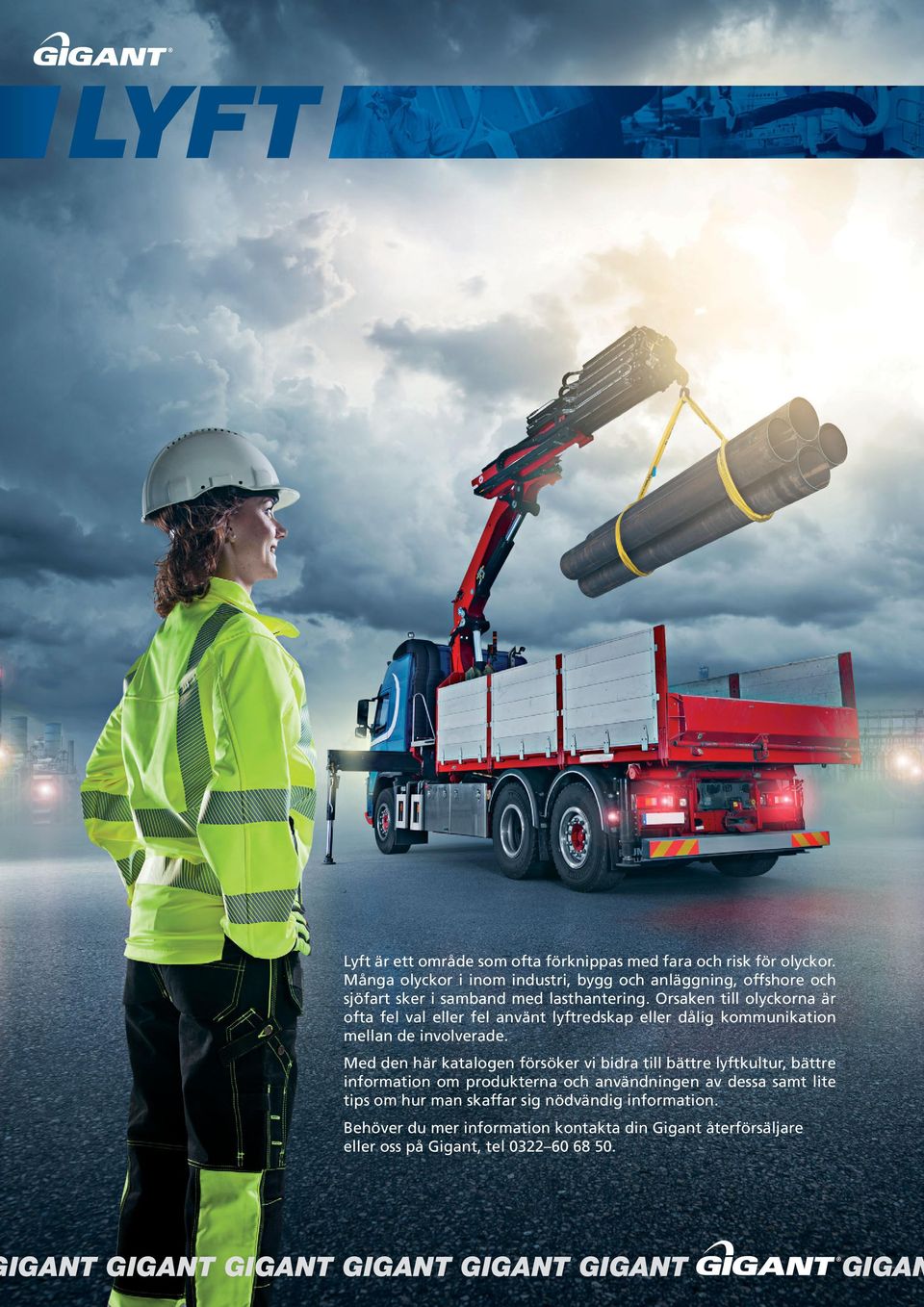

2 LYFT Lyft är ett område som ofta förknippas med fara och risk för olyckor. Många olyckor i inom industri, bygg och anläggning, offshore och sjöfart sker i samband med lasthantering. Orsaken till olyckorna är ofta fel val eller fel använt lyftredskap eller dålig kommunikation mellan de involverade. Med den här katalogen försöker vi bidra till bättre lyftkultur, bättre information om produkterna och användningen av dessa samt lite tips om hur man skaffar sig nödvändig information. Behöver du mer information kontakta din Gigant återförsäljare eller oss på Gigant, tel IGANT GIGANT GIGANT GIGANT GIGANT GIGANT GIGAN

3 LYFT STARKA VARUMÄRKEN I den här katalogen finner du hela vårt lyftsortiment. Sortimentet räknas som ett av Nordens mest omfattande och lagerförda sortiment. Vi arbetar enbart med kvalitetsprodukter och starka varumärken. Till detta finns flera orsaker, men det viktigaste är att du som kund ska vara säker på att kvaliteten alltid tillfredsställer föreskrifternas krav och är säkra att använda. Produkten ska ha rätt märkning, certifikat och bruksanvisning. Utöver vårt lagerförda standardsortiment har vi ett nätverk med samarbetspartner som hjälper oss att leverera specialprodukter och skräddarsydda lösningar. Gigants lyft- och lastsäkringsprodukter kan du köpa hos järn-, bygg- och industrifackhandeln. Priserna i katalogen är vägledande exkl. moms. För exakt pris och fraktvillkor kontakta din återförsäljare. Katalogen är utgiven av Gigant Arbetsplats AB. Ansvarig utgivare är VD för Gigant Arbetsplats AB. Vi reserverar oss för ev. tryckfel, pris-, konstruktions- och sortimentsförändringar. På grund av trycktekniska skäl kan det vara svårt att återge exakta färgnyanser. VI KASTER IKKE BORT TIDEN DIN... T GIGANT GIGANT GIGANT GIGANT GIGANT 1 GIGANT GIG

4 LYFT GIGANT E-CERTIFIKAT Anm.: Dette sertifikat er det internasjonale standardformular som anbefales av Det internasjonale arbeidsbyrå i samsvar med ILO konvensjon nr. 152 Note: This Certificate is the standard international form as recommended by the International Labour Office in accordance with ILO Convention No. 152 ID. Kjenningnr. eller merke / Distingusing number or mark BOW: M6GPCE PIN:BS6Z Kunde/Client : Gigant Arbetsplats AB Samsvarserklæring : 98 For prøving og undersøkelse av kjettinger,ringer,kroker,sjakler, svivler, blokker og andre løfteredskaper For testing and thorough examination of chains, rings, hooks, shackles, swivels, pulley blocks and other lifting accessories Angivelse av det som er prøvet med oppgave over materialet og dimensjoner (For kjetting bør lengden av 10 løkker oppgis.)/description of gear SJAKKEL GP GREENPIN HARPESJAKKEL M/ SKRUBOLT GR-60 WLL 3,25T ART. NR Sert. av/cert. by : Serienr./Serial No/Batch : Produsent/Maker : Prod. år/year : Plassering/Location: Sikkerhetsfaktor/Safety Factor : 6 BOW:M6GPCE PIN:BS6Z VAN BEEST BV NEDERLAND 2010 Prod. ihht./acc. to. : NS-EN Testet ihht./tested acc. to : NS-EN NS-EN / Fabrikksertifikat oppbevares av Gigant Arbetsplats AB Antall av det som er prøvet / Number Tested Datum da prøven ble utført / Date of test Anvendt prøvevekt (last) / Test load applied FORM. NR. 4 1 * 6,5T 3.25T Tillatt arbeidsbelast ning / Workload limit KRAV PÅ CERTIFIKAT Ref. Enligt AFS 2008:3 Lyftredskap skall alltid levereras med bruksanvisning och certifikat, försäkran om överensstämmelse. Dessa dokument skall alltid vara tillgängliga för brukaren av redskapet. E-CERTIFIKAT Gigant erbjuder E-certifikat på alla sina produkter. Certifikatet levereras med alla produkter där kravet finns, vilket i princip innefattar alla lyftredskap. (7) (8) (9) (10) (11) Ble redskapene undersøkt av en sakkyndig virksomhet etter prøvebelastningen og funnet å ha utholdt belastningen uten deformasjon og å være fri for brudd, brist eller andre feil?/was the above gear examined by a competent person and found to have withstood the proof load without damage or deformation, and no fraction, cracks etc detected? Navn og adresse til fabrikanten eller forhandleren/name and address of manufacturer or distributor Navn og adresse på den sakkyndige virksomhet, som utførte prøven og undersøkelsen/name and address of manufacturer, company, association or distributor that performed the test and examination Den ansvarshavendes navn og stilling i ovennevnte institusjon, sakkyndig virksomhet som utførte prøven og undersøkelsen/position of signatory that performed test and examination Prøvene tilfredstiller kravene i <<Forskrift best. nr. 522 Vedlegg 1 Maskiner og best. nr. 555 Bruk av arbeidsutstyr.>>./the test are in compliance with rulesand regulations given in <<Forskrift best. nr. 522 Machinery>> and <<best. nr. 555 Use of Working Equipment>> Jeg attesterer herved på vegne av dem som er nevnt under ovenstående nr. 8*/9*) at de ovennevnte oppgaver er riktige./i certify on behalf of those mention above under no. 8*/9*) that information given above are correct. 01. June 2011 Pär Wallmyr, Produktchef lyft Ja/Yes Gigant Arbetsplats AB Sandbergsvägen 3 SE ALINGSÅS Pär Wallmyr Produktchef lyft Hur ofta händer det inte att certifikatet och bruksanvisningen saknas ute på arbetsplatserna? Nu kan man enkelt ladda ner en PDF-fil och skriva ut den själv eller skicka den med mail. Certifikaten finns alltid tillgängligt på Certifikaten är tillgängliga på Svenska, Norska, Finska och Engelska. Gäller nya produkter från lager from IGANT GIGANT GIGANT GIGANT GIGANT GIGANT GIGAN

5 LYFT INNEHÅLL 4 Lyftblock, telfrar, lättlyftare, svängkranar, blockvagnar, vinschar, plåtlyfthandskar, skruvklämmor 32 Lyftkätting och lyftdetaljer klass 10 och klass 8 50 Lyftfästen, lyftöglor, schacklar 61 Stållinor, kätting, wire, linlås 78 Mjuka lyftredskap, rundsling, bandsling 88 Lastspännare, emballageband, bandningsutrustning, tågvirke 106 Domkrafter, balansblock, verkstadskranar, gaffellyftvagnar T GIGANT GIGANT GIGANT GIGANT GIGANT 3 GIGANT GIG

6 LYFT LYFTDON OCH VINSCHAR Spaklyftblock...6 Snabblyftblock...7 Telfrar...8 Lättlyftare...11 Skensystem...16 Svängkranar...17 Wiredragblock...20 Blockvagnar...21 Kranvågar...22 Elvinschar...23 Vinschar...24 Kastblock & Brytblock...26 Plåtlyfthandskar...28 Skruvklämmor...30 VÄRT ATT VETA för att undvika överbelastning av lyftanordningen. användas till lyft ska vara tillverkade för detta, inte bara för drag. överbelastningsskydd. ihop med en fästpunkt som är rätt dimensionerad. REGLER FÖRESKRIFTER Arbetsmiljöverket har utfärdat flera föreskrifter om utrustning som används för lyft av material. Användning av lyftanordningar och lyftredskap (AFS 2006:6) innehåller de viktigaste reglerna på området och ersätter flera tidigare föreskrifter om tex. lyftbord. Av föreskrifterna framgår bland annat att en riskbedömning skall göras när lyftanordning och lyftredskap används. Mycket viktigt är att lyftanordningar och lyftredskap bara får användas av personer med dokumenterade teoretiska och praktiska kunskaper för uppgiften samt regler för hur underhåll och kontroller ska ske. 4 IGANT GIGANT GIGANT GIGANT GIGANT GIGANT GIGAN

7 LYFT Lyftblock med överlastskydd Även om lyftblocket har en säkerhetsfaktor, så finns det anledning till att en maximal belastning är angiven t.ex kg. I vissa miljöer används bara lyftblock med överlastskydd för att förhindra överbelastning. Detta skydd är en koppling som gör att när lasten överstiger den tillåtna vikten, låter den sig inte lyftas. Hur beräknar man vikten Säkert och rätt dimensionerad fastsättning En vanlig orsak till att lyftblocket överbelastas är att vikten på lasten inte är känd. Ett sätt att ta reda på vikten är att ta längd x bredd x höjd och multiplicera den med materialets egen vikt. T. ex. 0,5m x 0,5 m x 0,7 m = 0,175m 3. Egenvikten på stål är 7,8 ton/m 3. 0,175 x 7,8 = 1365 kg. Egenvikten på sten är 2,7 ton/m 3. 0,175 x 2,7= 472,5 kg Det slarvas ofta med fastsättning av lyftblock. Fästet ska ha minst samma dimensionering som lyftblocket. Är lyftblocket på 500 kg och säkerhetsfaktorn är 4 så skall fästet klara 2000 kg. En trygg lösning är att använda balkklämma som är märkta med maxlast. Dessutom är det också viktigt att kontrollera att bjälken som lyftblocket fästs i är tillräckligt stark. När en last lyfts med två block bör inte lastens vikt överstiga maxlasten på minsta lyftblocket. Luftdriva telfrar Lufttelfrar har många fördelar. Först och främst så är de helt steglösa, hur mycket luft du släpper på avgör hastigheten och de kan lyfta utan stoppintervaller. Dessutom är de gnistfria och kan användas i lokaler med brandfarlig gas, damm etc. De blir inte varma på samma sätt som elektriska telfrar. Att lyfta utan stoppintervaller är heller inga problem. T GIGANT GIGANT GIGANT GIGANT GIGANT 5 GIGANT GIG

8 Spaklyftblock Lyftblock Svero. Spaklyftblock med kätting i kraftig original Nitchi-konstruktion. För lyftning, dragning och sträckning såväl vertikalt som horisontellt. Enhandsmanövrerad frihjulsanordning av bilbältestyp. Det innebär att när omställaren är i neutralläge kan önskad kättinglängd enkelt dras ut och då kättingen belastas träder bromsen automatiskt i funktion. Bromssystemet kvarhåller lasten i alla lägen, dubbla spärrhakar. Kapslad konstruktion. Krokarna har säkerhetsspärr. Med elförzinkad kätting. Levereras med eller utan överlastskydd. Andra lyfthöjder offereras på begäran. Artnr Max. belastning... kg Svero... Nr 1512B 1513B 1513BF 1515B 1515BF 1517B 1517BF 1520B Överlastskydd... Nej Nej Ja Nej Ja Nej Ja Nej Minsta krokavstånd.. mm Provbelastning... kg Lyfthöjd... m Antal kättingparter... st Kättingdiameter... mm Spakkraft vid maxlast N Vikt... kg Pris... Kr 2.570, , , , , , , ,- Svero. Spaklyftblock med kätting försedda med växel för lättare lyft. Blockhus av pressad och lackerad stålplåt. För lyftning, dragning och sträckning såväl vertikalt som horisontellt. Enhandsmanövrerad frihjulsanordning av bilbältestyp. Det innebär att när omställaren är i neutralläge kan önskad kättinglängd enkelt dras ut och då kättingen belastas träder bromsen automatiskt i funktion. Bromssystemet kvarhåller lasten i alla lägen. Dubbla spärrhakar. Kapslad konstruktion. Krokarna har säkerhetsspärr. Med elförzinkad kätting. Andra lyfthöjder offereras på begäran. Artnr Max. belastning... kg Svero... Nr Provbelastning... kg Minsta krokavstånd... mm Spakkraft vid maxlast.. kg Kättingparter... st Lyfthöjd standard... m Kättingdimension... mm 4x 12 5x 15 6x 18 6x x x x x x 28 Vikt... kg Pris... Kr 1.400, , , , , , , , ,- 6 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

9 Snabblyftblock Svero. Snabblyftblock i kraftig konstruktion med blockhus av pressad och lackerad stålplåt. Automatisk broms. Helt inkapslad broms och växelhus. Låg egenvikt. Krokar med säkerhetsspärr. Effektiv styrning av last- och handkätting. Med elförzinkad last- och handkätting. Kullagring ger mjuk och lätt gång. Tredjepartstestad av SP. Andra lyft - och manöverhöjder på begäran. Artnr Max. belastning... kg Svero... Nr Provbelastning... kg Minsta krokavstånd... mm Kättingparter... st Lyfthöjd standard... m Manöverhöjd standard. m Kättingdimension... mm 4x 12 5x 15 5x x x 19 8x 24 8x x 30 9x x 30 Vikt... kg Pris... Kr 1.540, , , , , , , , , ,- Lyftblock Svero. Snabblyftblock i kraftig original Nitchi-konstruktion, kompakt och lätt utförande. Krokar med säkerhetsspärr och stor öppning. Väl skyddat automatiskt bromssystem. Helt inkapslad broms och växelhus. Effektiv styrning av last- och handkätting. Kullagring ger mjuk gång. Rostskyddad kätting. Andra lyft- och manöverhöjder offereras på begäran. Levereras med eller utan överlastskydd. Artnr Max. belastning... kg Svero... Nr 1212B 1214B 1214BF 1215B 1215BF Överlastskydd... Nej Nej Ja Nej Ja Provbelastning... kg Minsta krokavstånd... mm Kättingparter... st Lyfthöjd standard... m Manöverhöjd standard. m Kättingdiameter... mm Dragkraft vid maxlast.. kg Vikt... kg Pris... Kr 2.140, , , , ,- Artnr Max. belastning... kg Svero... Nr 1216B 1217B 1217BF 1219B 1223B Överlastskydd... Nej Nej Ja Nej Nej Provbelastning... kg Minsta krokavstånd... mm Kättingparter... st Lyfthöjd standard... m Manöverhöjd standard. m Kättingdiameter... mm Dragkraft vid maxlast.. kg Vikt... kg Pris... Kr 4.370, , , , ,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 7

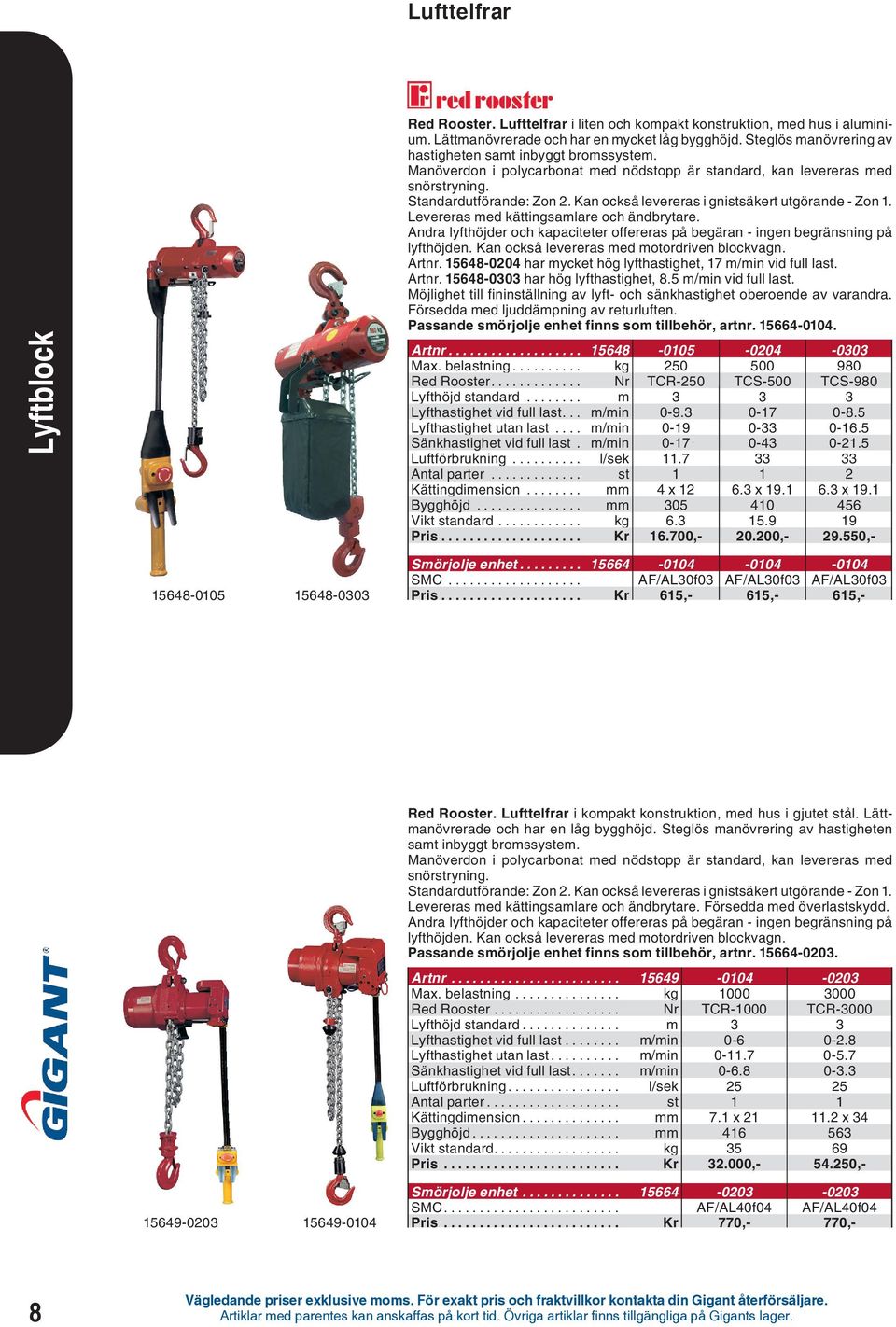

10 Lufttelfrar Lyftblock Red Rooster. Lufttelfrar i liten och kompakt konstruktion, med hus i aluminium. Lättmanövrerade och har en mycket låg bygghöjd. Steglös manövrering av hastigheten samt inbyggt bromssystem. Manöverdon i polycarbonat med nödstopp är standard, kan levereras med snörstryning. Standardutförande: Zon 2. Kan också levereras i gnistsäkert utgörande - Zon 1. Levereras med kättingsamlare och ändbrytare. Andra lyfthöjder och kapaciteter offereras på begäran - ingen begränsning på lyfthöjden. Kan också levereras med motordriven blockvagn. Artnr har mycket hög lyfthastighet, 17 m/min vid full last. Artnr har hög lyfthastighet, 8.5 m/min vid full last. Möjlighet till fininställning av lyft- och sänkhastighet oberoende av varandra. Försedda med ljuddämpning av returluften. Passande smörjolje enhet finns som tillbehör, artnr Artnr Max. belastning... kg Red Rooster... Nr TCR-250 TCS-500 TCS-980 Lyfthöjd standard... m Lyfthastighet vid full last... m/min Lyfthastighet utan last... m/min Sänkhastighet vid full last. m/min Luftförbrukning... l/sek Antal parter... st Kättingdimension... mm 4x x x 19.1 Bygghöjd... mm Vikt standard... kg Pris... Kr , , , Smörjolje enhet SMC... AF/AL30f03 AF/AL30f03 AF/AL30f03 Pris... Kr 615,- 615,- 615, Red Rooster. Lufttelfrar i kompakt konstruktion, med hus i gjutet stål. Lättmanövrerade och har en låg bygghöjd. Steglös manövrering av hastigheten samt inbyggt bromssystem. Manöverdon i polycarbonat med nödstopp är standard, kan levereras med snörstryning. Standardutförande: Zon 2. Kan också levereras i gnistsäkert utgörande - Zon 1. Levereras med kättingsamlare och ändbrytare. Försedda med överlastskydd. Andra lyfthöjder och kapaciteter offereras på begäran - ingen begränsning på lyfthöjden. Kan också levereras med motordriven blockvagn. Passande smörjolje enhet finns som tillbehör, artnr Artnr Max. belastning... kg Red Rooster... Nr TCR-1000 TCR-3000 Lyfthöjd standard... m 3 3 Lyfthastighet vid full last... m/min Lyfthastighet utan last... m/min Sänkhastighet vid full last... m/min Luftförbrukning... l/sek Antal parter... st 1 1 Kättingdimension... mm 7.1 x x 34 Bygghöjd... mm Vikt standard... kg Pris... Kr , ,- Smörjolje enhet SMC... AF/AL40f04 AF/AL40f04 Pris... Kr 770,- 770,- 8 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

11 Lufttelfrar Red Rooster. Kompakt och lätt lufttelfer för enkel och smidig hantering av laster upp till 140kg. Hus i gjutet stål. Manövreras med en hand på kontrollenheten samt en hand på lasten. Lämplig för produktionsanläggningar. Kontrollenheten är placerad i överkant av lastkroken för bättre kontroll av lasten. Försedd med ändbrytare samt ljuddämpning av returluften. Passande smörjolje enhet finns som tillbehör, artnr Artnr Max. belastning... kg 140 Red Rooster... Nr TMM-140A Lyfthöjd standard... m 2 Lyfthastighet vid full last... m/min 0-11 Lyfthastighet utan last... m/min 0-15 Sänkhastighet vid full last... m/min 0-15 Luftförbrukning... l/sek 8 Antal parter... st 1 Vikt standard... kg 9 Pris... Kr ,- Smörjolje enhet SMC... AF/AL30f03 Pris... Kr 615,- Lyftblock Eltelfrar Svero. Eltelfer med kompakt konstruktion ger låg bygghöjd och låg vikt. Elektromagnetisk broms som kvarhåller lasten i alla lägen. Med friktionskoppling som fungerar som överlastskydd. Alla telfrar är utrustade med ändbrytare för övre och undre position. En lyfthastighet. Motor: 3-fas 230/400 V 50 Hz - kapslingsklass IP 55. Manöverspänning 48 V. Andra lyfthöjder offereras på begäran. Artnr Max. belastning... kg Svero... Nr 506U 506-6U 1003U U Antal kättingparter... st Lyfthastighet... m/min Lyftmotor... kw Lyfthöjd standard... m Manöverhöjd standard.. m Konstruktionshöjd... mm Intermittensfaktor... % Driftklass... 1Am 1Am 1Am 1Am Vikt... kg Pris... Kr , , , ,- Artnr (-0704) (-0803) Max. belastning... kg Svero... Nr 2004U3 2004U6 3203U3 5002U3 Antal kättingparter... st Lyfthastighet... m/min Lyftmotor... kw Lyfthöjd standard... m Manöverhöjd standard.. m Konstruktionshöjd... mm Intermittensfaktor... % Driftklass... 1Am 1Am 1Bm 1Bm Vikt... kg Pris... Kr , , , ,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 9

12 Eltelfrar Lyftblock Svero. Eltelfer med kompakt konstruktion ger låg bygghöjd och låg vikt. Elektromagnetisk broms som kvarhåller lasten i alla lägen. Med friktionskoppling som fungerar som överlastskydd. Alla telfrar är utrustade med ändbrytare för övre och under position. En lyfthastighet. Motor: 1-fas 230 V 50 Hz - kapslingsklass IP 55. Manöverspänning 48 V. Andra lyfthöjder offereras på begäran. Artnr Max. belastning... kg Svero... Nr 208M 504M Antal kättingparter... st 1 1 Lyfthastighet... m/min 8 4 Lyftmotor... kw Lyfthöjd standard... m 3 3 Manöverhöjd standard... m 2 2 Konstruktionshöjd... mm Intermittensfaktor... % Driftklass... 1Bm 1Bm Vikt... kg Pris... Kr , ,- Se till att den som använder lyftanordningen har tillräckliga kunskaper om hur den ska användas och har arbetsgivarens tillstånd att använda utrustningen. Svero. Eltelfer med kompakt konstruktion, ger låg bygghöjd och låg vikt. Asbestfria broms och friktionsbelägg. Slirkopling mot överlast. Motor: 3-fas 400V 50Hz - kapslingsklass IP55. Levereras för krokupphängning inkl. manöverdon och kättingsamlare. Andra lyfthöjder offereras på begäran. En lyfthastighet Artnr Max. belastning... kg Svero... Nr SV 1/1 SV 1/1 SV 1/2 Antal kättingparter... st Lyfthastighet... m/min Lyfthöjd standard... m Intermittens faktor... % Effekt... kw Vikt... kg Pris... Kr , , ,- Två lyfthastigheter Artnr Max. belastning... kg Svero... Nr SV 1/1/2 SV 1/1/2 SV 1/2/2 Antal kättingparter... st Lyfthastighet... m/min 8/2 8/2 4/1 Lyfthöjd standard... m Intermittens faktor... % 35/15 35/15 35/15 Effekt... kw 0.2/ / /0.10 Vikt... kg Pris... Kr , , ,- 10 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

13 LYFT LÄTT- LYFTAREN Eliminerar de flesta ergonomiskt besvärliga lyften Gigant lättlyftare är ett pneumatiskt verktyg för lyft upp till 100 kg som kan anpassas till de flesta arbetsplatser och lyftmoment. Med lättlyftaren kan du lyfta detaljer, komponenter, kartonger, backar mm smidigt och effektivt. Lättlyftaren består av en tryckluftsdriven cylinder som regleras steglöst med hjälp av ett manöverhandtag. Lyftrörelsen regleras helt steglöst upp och ned med en hand. Lyftobjektet stannar i vald position när reglerhandtaget släpps. Ett lyftverktyg som är anpassat efter den produkt som skall lyftas är sedan kopplat till cylindern. Lättlyftaren är avsedd att hängas i svängkran alternativt i skensystem. Steglös reglering Det smarta handtaget reglerar lyftrörelsen helt steglöst upp eller ned med en hand. Lyftobjektet stannar i vald position när reglerhandtaget släpps. Specialanpassning Ingen kund är den andra lik, hur ska lyftverktyget användas och vilka krav finns. När vi fått svar på de grundläggande frågorna lämnas arbetet över till konstruktionsavdelningen som tar fram förslag. Vi konstruerar, utvecklar och specialanpassar lyftenheten så den uppfyller de krav och funktioner som önskas. T GIGANT GIGANT GIGANT GIGANT GIGANT 11 GIGANT GIG

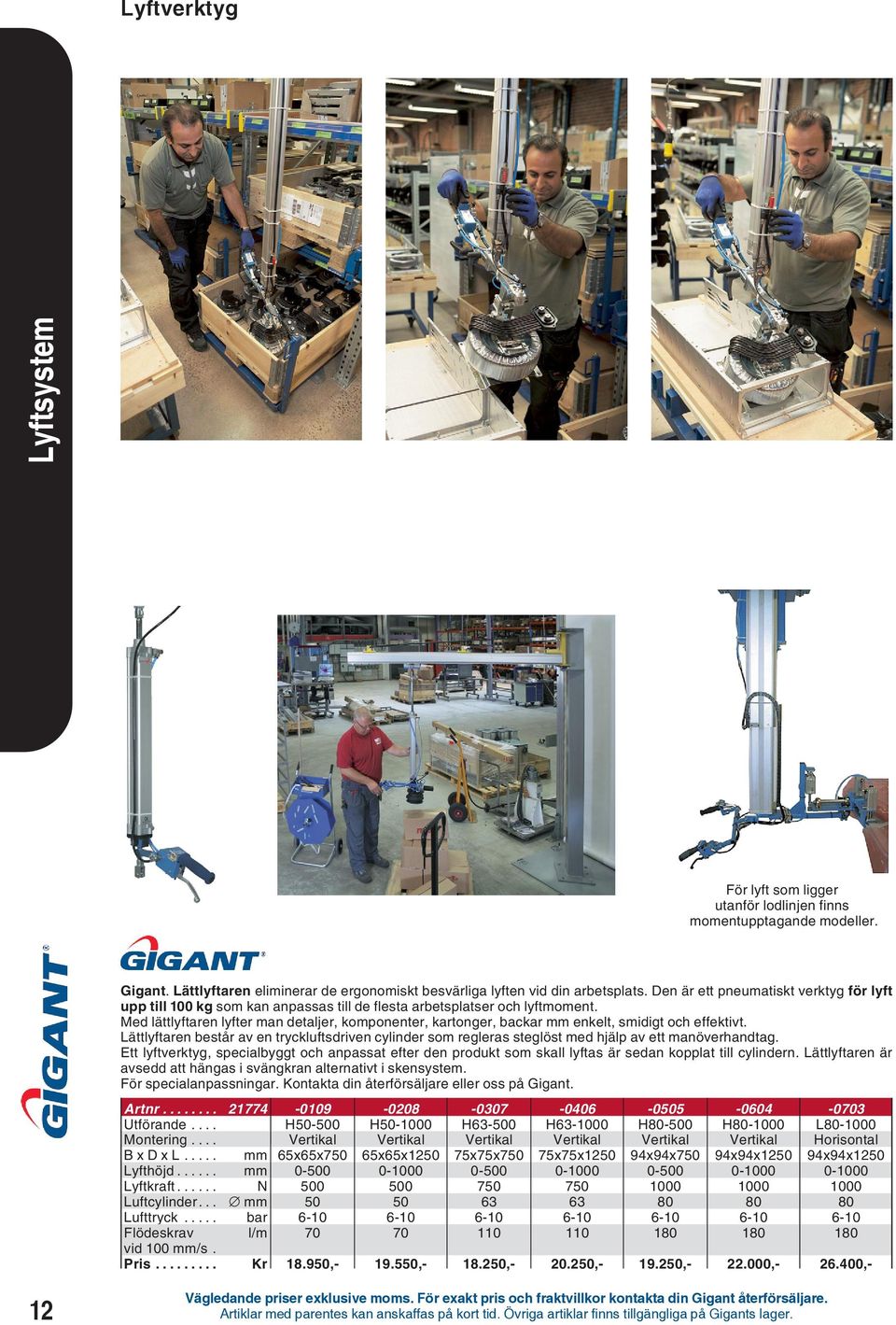

14 Lyftverktyg Lyftsystem För lyft som ligger utanför lodlinjen finns momentupptagande modeller. Gigant. Lättlyftaren eliminerar de ergonomiskt besvärliga lyften vid din arbetsplats. Den är ett pneumatiskt verktyg för lyft upp till 100 kg som kan anpassas till de flesta arbetsplatser och lyftmoment. Med lättlyftaren lyfter man detaljer, komponenter, kartonger, backar mm enkelt, smidigt och effektivt. Lättlyftaren består av en tryckluftsdriven cylinder som regleras steglöst med hjälp av ett manöverhandtag. Ett lyftverktyg, specialbyggt och anpassat efter den produkt som skall lyftas är sedan kopplat till cylindern. Lättlyftaren är avsedd att hängas i svängkran alternativt i skensystem. För specialanpassningar. Kontakta din återförsäljare eller oss på Gigant. Artnr Utförande... H H H H H H L Montering... Vertikal Vertikal Vertikal Vertikal Vertikal Vertikal Horisontal Bx D x L... mm 65x65x750 65x65x x75x750 75x75x x94x750 94x94x x94x1250 Lyfthöjd... mm Lyftkraft... N Luftcylinder... mm Lufttryck... bar Flödeskrav l/m vid 100 mm/s. Pris... Kr , , , , , , ,- 12 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

15 Lyftverktyg Lyftsystem Gigant. Vakuumverktyg gjorda för smidig hantering av t.ex. plåt och träskivor. Verktyget kan hängas i Lättlyftaren eller i en eltelfer. Verktyget levereras komplett med tryckluftsdriven ejektor och tvåhandsmanöverhandtag med integrerad vakuumvakt och vakuumöga. Lyftkraften bestäms av antalet vakuumkoppar, samt skivmaterialets egenskaper, ytstruktur, genomsläpplighet osv. Vakuumverktyget kan anpassas efter olika storleksbehov. För rätt val kontakta din återförsäljare eller oss på Gigant. Artnr Max. belastning... kg Antal sugkoppar... st Vikt... kg Pris... Kr , , ,- Gigant. Multiverktyg är ett lyftverktyg som kan anpassas för flera olika lyftbehov. Ställbart mellan 400 och 800 mm, maxlast upp till 50 kg. Artnr Max. belastning... kg 50 Vikt... kg 6.5 Pris... Kr ,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 13

16 Lyftverktyg Lyftsystem Gigant. Pallyftverktyg gaffel ett verktyg för hantering av Europall, hel- och halvpall, max 1200 x 800 mm. Artnr Max. belastning... kg 30 Vikt... kg 29 Pris... Kr , Anpassad för Arca Uniback 400 mm för Arca Euroback 400 mm för Arca Euroback 600 mm för Arca Euroback 800 mm Gigant. Lyftverktyg är konstruerade för enkel och ergonomisk hantering av plastbackar. Artnr Max. belastning... kg För plastback längd... mm Vikt... kg Pris... Kr 6.950, , , ,- 14 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

17 Fatlyftare Terrier. Fatlyftare avsedd för hantering och transport av fat. Konstruerad så att fatet hålls horisontalt under hantering. Lackerad. Lyftkapacitet finns tydligt ingraverad. Artnr Max. belastning... kg 600 Originalnummer Vikt... kg 7 Pris... Kr 2.320,- Gaffelkrok, smidigt tillbehör som gör det möjligt att använda truckgafflar som en kran. Gaffelkroken säkras på truckgafflarna med skruvar. Anpassad för max gaffeldimension 150 x 60 mm. Färg gul. Artnr (-0102) (-0201) Hx B x D... mm 120 x 460 x x 660 x 140 Kapacitet... kg Vikt... kg Pris... Kr 1.110, ,- Lyftblock Fattång för hantering av stående eller liggande 200 liters fat med fals. Färg: gul. Artnr (-0104) (-0203) Utförande... Liggande Stående Kapacitet... kg Vikt... kg Pris... Kr 495,- 555, Fattång för hantering av stående eller liggande 200 liters fat är försedd med 3 gripklor. Färg: gul. Artnr (-0103) (-0202) Utförande... Liggande Stående Kapacitet... kg Vikt... kg Pris... Kr 285,- 380, Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 15

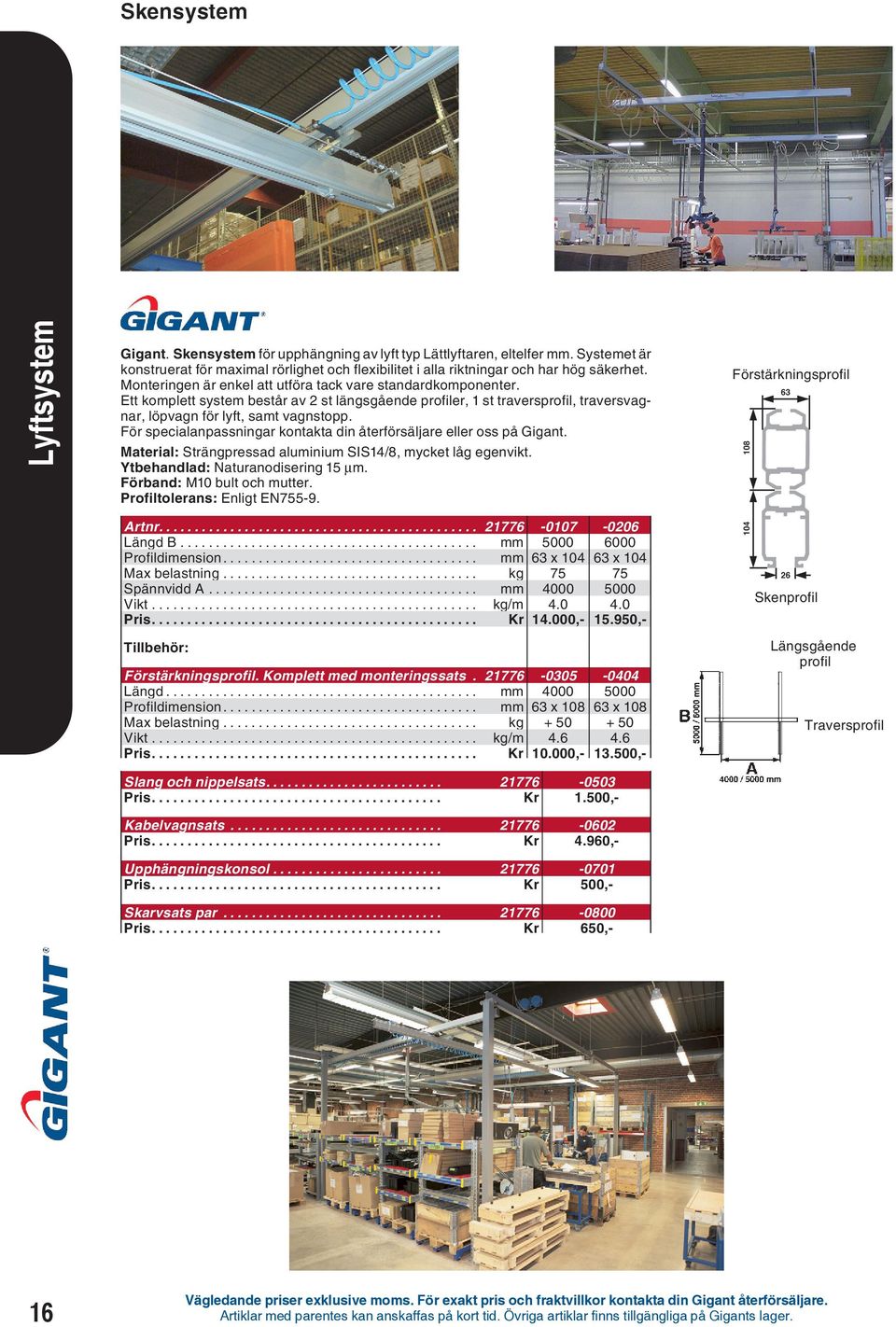

18 Skensystem Lyftsystem Gigant. Skensystem för upphängning av lyft typ Lättlyftaren, eltelfer mm. Systemet är konstruerat för maximal rörlighet och flexibilitet i alla riktningar och har hög säkerhet. Monteringen är enkel att utföra tack vare standardkomponenter. Ett komplett system består av 2 st längsgående profiler, 1 st traversprofil, traversvagnar, löpvagn för lyft, samt vagnstopp. För specialanpassningar kontakta din återförsäljare eller oss på Gigant. Material: Strängpressad aluminium SIS14/8, mycket låg egenvikt. Ytbehandlad: Naturanodisering 15 μm. Förband: M10 bult och mutter. Profiltolerans: Enligt EN Förstärkningsprofil Artnr Längd B... mm Profildimension... mm 63 x x 104 Max belastning... kg Spännvidd A... mm Vikt... kg/m Pris... Kr , ,- Tillbehör: Förstärkningsprofil. Komplett med monteringssats Längd... mm Profildimension... mm 63 x x 108 Max belastning... kg Vikt... kg/m Pris... Kr , ,- Slang och nippelsats Pris... Kr 1.500,- Kabelvagnsats Pris... Kr 4.960,- Upphängningskonsol Pris... Kr 500,- Skarvsats par Pris... Kr 650,- Skenprofil Längsgående profil Traversprofil 16 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

19 Vikarmskran Lyftsystem Gigant. Vikarmskran används som upphängning för lyft typ Lättlyftaren, eltelfer eller liknande. Kranen är tillverkad av natureloxerad aluminium. Två kullagrade svängleder för smidig rörlighet, fungerar runt hinder på arbetsplatsen, vridbar 360. Artnr Max. belastning... kg 75 Armlängd A... mm Lyfthöjd B... mm 3000 Totalhöjd C... mm 3540 Svängradie Pris... Kr ,- Skadorna som uppstår till följd av dålig ergonomi har ett högt pris - men går att förebygga. Så här säger lagen om dålig ergonomi. TUNGA LYFT Det finns inga exakta gränsvärden för hur tungt en arbetstagare får lyfta, men vikter över 25 kg anses i de flesta fall olämpliga att hantera. Vikten är bara en faktor. Andra saker som ska vägas in är t.ex. hur högt lyftet ska göras, och om det innebär att kroppen måste vridas. Arbetsgivaren ska verka för att undvika manuella lyft. Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 17

20 Pelarsvängkran - Väggsvängkran Lyftsystem Gigant. Pelarsvängkran och Väggsvängkran används som upphängning för lyft typ Lättlyftaren, eltelfer eller liknande. Svängkranen är tillverkad av natureloxerad aluminium SIS14/8. Kullagrad svängled för smidig rörlighet, vridbar 270. Svängkranen finns med två monteringsalternativ, väggfäste alternativt fristående pelare. Artnr Max. belastning Armlängd A Lyfthöjd B Totalhöjd C Svängradie Pris kg mm mm mm Kr , ,- Artnr Max. belastning Armlängd A Lyfthöjd Totalhöjd C Svängradie Pris kg mm mm mm Kr , ,- 18 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

21 Pelarsvängkran - Väggsvängkran Svero. Pelarsvängkranar och Väggsvängkranar Svängkranar som täcker lyftbehoven på din arbetsplats. Avlastar medarbetarna samtidigt som risker för skador och olyckor reduceras vid lyft eller förflyttning av tunga eller svårhanterliga detaljer. Lämpliga att användas som hjälpmedel vid t.ex. montageplatser och bearbetningsmaskiner liksom vid lagerplatser och lastramper. Även lämpliga att integrera i maskiner och anläggningar. Beprövad och högkvalitativ konstruktion garanterar att kranen är smidig och ergonomisk att använda. Kranarna levereras inkl. vagn. - Kranarna är lätta att montera. - Svängområde Samtliga kranar uppfyller gällande säkerhetsnormer. - Fler modeller och kapaciteter kan offereras på begäran. Lyftsystem Pelarsvängkran - monteras direkt i betonggolvet. Pelarens höjd justeras enligt önskad lyfthöjd. Lämplig för utrymmen där det för väggsvängkranar nödvändiga fastsättningsstödet saknas. Flatkabel för el till telfer och bultar för fastsättning ingår. Artnr Kapacitet R R max R min H 1 H H 2 r w Böjning Profil Basplatta Vikt Pris kg m mm mm mm mm mm mm mm mm mm mm kg Kr (-0107) B 500 x 500 p 430 x ,- (-0206) B 700 x 700 p 580 x ,- Väggsvängkran - är den perfekta lösningen för en arbetsstation som befinner sig nära en vägg eller liknande. Kräver ingen golvyta och monteras på t.ex. bärkraftiga betongväggar eller stålbalkar. Flatkabel för el till telfer ingår. Artnr Kapacitet R R max R min H 2 e d Böjning Profil Kraft/Ankare Vikt Pris kg m mm mm mm mm mm mm mm kn kg Kr (-0106) ,- (-0205) ,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 19

22 Spaklyftblock med stållina Lyftblock Yale Spaklyftblock, för dragning och sträckning (ej lyft) såväl vertikalt som horisontalt. Försedda med spärranordning som möjliggör manövrering av lasten till exakt läge. Självlåsande säkerhetsspärr. Vridbara krokar. Blocken är försedda med säkerhetshandtag som böjer sig vid allvarlig överlastning. Skyddar både block och last. Artnr Yale... Nr 434 WN-V S434 WN-V S404 WN-V Max. belastning (enkel lina).. kg Max. belastning (dubbel lina). kg Lyfthöjd (enkel lina)... m Lyfthöjd (dubbel lina)... m Vikt... kg Pris... Kr 3.850, , ,- Svero. Spaklyftblock med stållina. För lyftning, dragning och sträckning såväl vertikalt som horisontellt. Försedd med spärranordning som möjliggör manövrering av lasten till exakt läge. Självlåsande säkerhetsspärr. Handtaget är konstruerat för att böja sig vid kraftig överlast. Vajerförare bidrar till jämn upprullning. Artnr Svero... Nr 15SL12 Max. belastning (enkel lina)... kg 500 Max. belastning (dubbel lina)... kg 1000 Lyfthöjd (enkel lina)... m 6 Lyfthöjd (dubbel lina)... m 3 Minsta krokavstånd (enkel lina)... mm 460 Minsta krokavstånd (dubbel lina)... mm 595 Vikt... kg 6.4 Pris... Kr 2.500,- Wiredragblock Svero. Wiredragblock bärbart och mångsidigt för att dra, lyfta, spänna eller låsa laster även vid långa avstånd. Det är lätt att bära med sig och är enkel och säker att arbeta med. Den främre spaken är utrustad med brytstift som bryts vid ca 25 % överbelastning vilket ger ökad säkerhet. Stiften kan lätt bytas ut utan att lasten tas av. Till dragblocket används en speciell stållina som är försedd med krok i ena änden. Kompakthus av aluminiumlegering. Klämbackarna har en stor kontaktyta vilket kräver en låg kraft och ger litet linslitage. Stållina beställes separat. Artnr Max. belastning... kg Svero... Nr För stållina... mm 8, Spaklängd... mm Matning per dubbelslag. mm Lx B x H... mm 428 x 65 x x 97 x x 116 x 320 Vikt utan lina... kg Pris... Kr 2.700, , ,- Stållina Lindiameter... mm Längd... m Pris... Kr 740,- 910, ,- 20 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

23 Blockvagnar Tabell över olika balktyper Lyftblock Ställbara blockvagnar Svero 20 Svero 21 Svero 25 Svero. Ställbara blockvagnar för alla typer av balkprofiler. Passar till alla förekommande lyftblock. Med fyra kullagrade löphjul. Försedda med nedstörtningsskydd (Anti-drop) som förhindrar att blockvagnen faller av balken vid ex. axelbrott, krock etc. samt försedda med klätterskydd under varje hjul. Låg bygghöjd. Svero 20. Utan drivning. Svero 21. Med haspeldriven transportanordning. Blockvagnar över 5 tons belastning offereras på begäran. Standard manöverhöjd 3 m. Svero 25. Framtagna för att snabbt och enkelt kunna utföra ett montage där en snabb och enkel lösning krävs. Blockvagnen är lika enkel att demontera. Max. Vikt Vikt Vikt Typ Svero 20 Svero 21 Svero 25 belastning För balkbredd Artnr Pris För balkbredd Artnr Pris För balkbredd Artnr Pris kg kg kg kg Nr mm 3794 Kr mm 8536 Kr mm Kr , , , , , , , , , , , , , , , , , , , , , , Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 21

24 Blockvagnar Ställbara blockvagnar Svero. Blockvagn med två kullagrade hjul, avsedda att löpa på undre flänsen av alla normala standardbalkar, oavsett profil. Medger lätt passage genom kurvor. Försedd med nedstörtningsskydd (Anti-drop) som förhindrar att blockvagnen faller av balken vid ex. axelbrott, krock etc. Levereras ställbara inom de i tabellen angivna gränserna. Utan mekanisk transportanordning. Artnr Max. belastning... kg 500 Svero... Nr 24 Ställbar för balkbredd... mm Minsta kurvradie... m 0.5 Vikt... kg 5 Pris... Kr 1.350,- Lyftblock Balkklämmor Svero. Balkklämmor ger en fast och säker upphängnings- eller förankringspunkt på alla balkprofiler. Kan användas för lyft, upphängning av lyftblock eller telfer, drag och fixering. Lätt att montera. Kraftig konstruktion med inbyggt krokläge. Låg bygghöjd och låg egenvikt. Artnr Max. belastning... kg Svero... Nr Balkbredd... mm Kroklägediameter... mm Bygghöjd... mm Vikt... kg Pris... Kr 960, , , ,- Elektronisk kranvåg med digital visning Digital kranvåg. Kraftigt utförande för industriellt och yrkesmässigt bruk. Hög noggrannhet som motsvarar +/- 1 enhet i displayupplösningen. Lättavläst display med stor LCD-display, 40 mm höga siffror med bakgrundsbelysning. Tangenter för på/av, nollställning, växling, holdfunktion (värdet läses på displayen). Trådlös fjärrkontroll av vågens alla funktioner. Schackel i överkant och lyftkrok med säkerhetsspärr i underkant. Inbyggt laddningsbart batteri, 150 timmars drifttid vid kontinuerlig användning. Modeller med större kapacitet offereras på begäran. Konstruktionen är CE märkt vilket bl.a. innebär att den i enighet med lyftdirektivet är dragprovad för 4 ggr överlast. Artnr (-0104) (-0203) (-0401) (-0500) (-0609) Kapacitet... kg Originalnummer... CSE-0,6T CSE-1T CSE-3T CSE-5T CSE-10T Noggrannhet... ± 0.1 ± 0.2 ± 0.5 ± 1 ± 2 Delning... kg 0,2/0,1 0,5/0,2 1/0,5 2/1 5/2 Totalhöjd... mm Djup... mm Bredd... mm Schackelns innerdiam.... mm Krokens innermått resp.öppning. mm 40/30 40/30 45/35 60/40 70/50 Sifferhöjd... mm Vikt... kg Pris... Kr 7.950, , , , ,- 22 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

25 Elvinschar 1-fas Svero. Elektriska vinschar lämpliga för sällananvändning. Lämpliga för lyft och drag. Försedda med nödstopp. Finns i kapacitet från 125 kg till 800 kg. Levereras med stållina samt krok och kastblock. Svängarm , finns som tillbehör. Svängarmen finns i två utföranden, dels för maxlast 250 kg och för 500 kg. Armen är avsedd för montering på vertikalt stabilt stålrör 48 mm. Artnr Antal linparter... st Max. belastning... kg Lyfthastighet... m/min Lyfthöjd... m Längd... mm Höjd... mm Bredd... mm Skyddsform... IP 54 IP 54 IP 54 Motoreffekt... W Spänning... V Säkring, trög... A Vikt, inkl. lina... kg Pris... Kr 1.360, , ,- Svängarm Maxlast... kg Utliggning... mm Vikt... kg 8,5 6,5 - Pris... Kr 455,- 540,- - Elvinsch komplett med svängarm Lyftblock Svero. Elektriska vinschar av kraftig modell, som är konstruerade för kontinuerlig användning. Lämpliga för drag (ej lyft). Försedda med kullager på alla roterande ytor. Planetväxel för maximal effekt och tyst gång. Kraftigt vattenskyddat (IP 65) manöverhandtag med nödstopp som standard. Levereras med stållina och krok med lekare. Artnr Max. belastning... kg Motoreffekt... hk 0,8 1,5 Längd stållina... m Effektiv draglängd... m Skyddsform... IP 65 IP 65 Spänning... V Längd... mm Höjd... mm Bredd... mm Vikt inkl.lina... kg Pris... Kr 6.400, ,- Elvinschar 3-fas Svero. Elektriska vinschar av kraftig modell, som är konstruerade för kontinuerlig användning. Lämpliga för drag (ej lyft). Försedda med kullager på alla roterande ytor. Planetväxel för maximal effekt och tyst gång. Kraftigt vattenskyddat (IP 65) manöverhandtag med nödstopp som standard. Levereras med stållina och krok med lekare. Artnr (-0309) (-0408) (-0507) Max. belastning... kg Motoreffekt... hk 2,5 3,5 5 Längd stållina... m Effektiv draglängd... m Skyddsform... IP 65 IP 65 IP 65 Spänning... V Längd... mm Höjd... mm Bredd... mm Vikt inkl.lina... kg Pris... Kr , , ,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 23

26 Vägghissar Lyftblock Svero. Vägghissar med stativ av lackerad stålplåt med inkapslat snäckhjul av gjutjärn och härdad stålskruv. Kullagrad friktionsbroms av lasttryckstyp. Uppfyller gällande säkerhetsföreskrifter. Tredjepartstestad av SP. Vid val av vägghiss måste, där omständigheterna så kräver, hänsyn tagas till erforderlig linas tillåtna krökningsradie. Artnr Svero... Nr Max. belastning... kg Vevvarv per linmeter Trumma... mm Trumma, längd... mm Antal m lina som ryms på trumman: 4 mm diameter... m mm diameter... m mm diameter... m mm diameter... m mm diameter... m mm diameter... m Vikt... kg Pris... Kr 3.850, , ,- Handvinschar Svero. Handvinschar lämpliga för drag (ej lyft) av bilar, traktorer, trailers, snöskotrar etc. Kraftig konstruktion försedd med automatisk lastskyddsbroms. Skyddskåpa över drev och lager. Förzinkad konstruktion för ökat rostskydd. Kan användas endast med vajer. Dubbla spärrhakar för ökad säkerhet på de två större varianterna. Levereras utan stållina. Artnr Utförande... Förzinkad Förzinkad Förzinkad Förzinkad Max. dragkraft... kg För stållina... mm Utväxling :1 4.2:1 5:1 10:1 Vikt... kg Pris... Kr 835, , , ,- Stållina med karbinhake Lindiameter... mm Längd... m Vikt... kg För vinsch Pris... Kr 210,- 475,- 240,- 660,- 295,- 995,- 445, ,- Goliath. Kraftiga handvinschar i rostfritt stål godkända för lyft och drag. Lasten kan hållas kvar utan manövrering av handtaget. Försedda med automatisk lastskyddsbroms för säker hantering och skyddskåpa över drev och lager. Kan användas ihop med stållina alternativt band. Vinscharna levereras utan stållina/band. Fler dimensioner kan offereras på begäran. Artnr Lyftkapacitet ytterst på trumman... kg Lyftkapacitet innerst på trumman... kg Dragkraft vid 30% vinkel på linan... kg Minsta last för bromsfunktion... kg Rek.max. stållinediameter... mm Rek.max. längd på stållina... m Trumdiameter... mm Utväxling... mm 2.57:1 3.5:1 4.85:1 Vikt... kg Pris... Kr 3.880, , ,- 24 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

27 Handvinschar med band Svero. Handvinschar lämpliga för drag (ej lyft) av bilar, traktorer, trailers, snöskotrar etc. Kraftig konstruktion försedd med automatisk lastskyddsbroms. Skyddskåpa över drev och lager. Lackerad konstruktion för ökat korrosionsskydd. Kan användas enbart med band. Levereras inkl. band. Artnr Max. dragkraft... kg Bandets längd... m 6 6 Utväxling :1 05:01 Vikt... kg 3,7 7,7 Pris... Kr 1.180, ,- Lyftblock Elektriskt Lyft- och dragverktyg Pullzall - ett nytt sätt att få lasten dit du vill ha den. Lyft limträbalken i rätt position, flytta maskiner i verkstaden, dra rören dit du vill ha dem, spänn upp staket utan ansträngningar m.m. Pullzall är inte bara ett nytt verktyg, det är ett helt nytt sätt att arbeta på. Handverktyget Pullzall med elektroniskt överbelastningsskydd lyfter/ drar 454 kg. Du får full kontroll med endast ditt pekfingers ansträngning via den variabla hastighetskontrollen som håller millimeterprecision. Med ett tryck på knappen bestämmer du om den ska lyfta/dra in eller ut. Pullzall finns tillgänglig i 24 V laddbar batteriversion, dubbla batterier Ni-Mh och batteriladdare samt för 220 V nätanslutning. Som tillbehör finns billaddare 12V till laddbar modell. Skona ryggen och låt portabla Pullzall göra lyft- och dragjobben åt dig på ett snabbt och säkert sätt. Artnr Spänning... V Lyft-/dragkraft... kg Linlängd... m Vikt... kg Pris... Kr 2.890, ,- Billaddare Pris... Kr - 530,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 25

28 Londonblock Block för nylonlina etc. Lackerat med ögla och vridkrok. 1-skiviga Skivdiameter... mm Spårbredd... mm Max. belastning... kg Totallängd utan ögla... mm Vikt... kg Pris... Kr 745,- 825,- 950, , ,- 2-skiviga Skivdiameter... mm Spårbredd... mm Max. belastning... kg Totallängd utan ögla... mm Vikt... kg Pris... Kr 915, , , , ,- Lyftblock 1-skiviga 2-skiviga Extra skivor Skivdiameter... mm Spårbredd... mm Pris... Kr 110,- 175,- 185,- 250,- 325,- Kastblock Kastblock för nylonlina etc. Lackerat med ögla och vridbar krok. Uppfällbart. (Lösa skivor är samma som till art.nr 3779). Artnr Skivdiameter... mm Spårbredd... mm Max. belastning... kg Totallängd utan ögla.. mm Vikt... kg Pris... Kr 1.220, , , , , ,- Svero. Kastblock för stållina. Öppningsbart med chassi av elförzinkat stål. Glidlagrad, gjuten linskiva. Vridbar krok med säkerhetsspärr. Vid val av block för lyftning, måste där omständigheterna så fordrar, blocken väljas efter kravet på lindiameter och medgiven krökningsradie för lindimensionen ifråga. Artnr Max. belastning... kg Svero... Nr 7112 A 7114 A 7116 A 7117 A 7119 A Linskiva diameter... mm Max. lindiameter... mm Totallängd... mm Vikt... kg Pris... Kr 1.150, , , , ,- Extra skivor Håldiameter... mm Pris... Kr 235,- 285,- 400,- 575, ,- 26 Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager.

29 Brytblock Svero. Brytblock för stållina. Kan monteras i valfri riktning. Hållare av elförzinkad stålplåt med glidlagrad gjuten linskiva. Tredjepartstestad av SP. Vid val av brytblock för lyftändamål, måste där omständigheterna så kräver, hänsyn tagas till erforderlig linas tillåtna krökningsradie. Artnr Max. belastning... kg Linskiva ytterdiameter... mm Max. lindiam... mm c-c fästhålen... mm Fästhål diameter... mm Fästplåt bredd... mm längd... mm Vikt... kg Pris... Kr 680,- 890, , , ,- Extra skivor Håldiameter... mm Pris... Kr 235,- 285,- 400,- 575, ,- Lyftblock Svero. Ledbara brytblock som är framtagna för att underlätta linföring där krav ställs på att stållinan som löper genom blocket ska ha en viss rörlighet. Kan monteras i valfri riktning. Hållare av elförzinkad stålplåt med glidlagrad gjuten linskiva. Tredjepartstestad av SP. Vid val av brytblock för lyftändamål, måste där omständigheterna så kräver, hänsyn tagas till erforderlig linas tillåtna krökningsradie. Artnr Max. belastning... kg Linskiva ytterdiameter... mm Max. lindiam.... mm 6 7 c-c fästhålen... mm Fästhål diameter... mm Fästplåt bredd... mm längd... mm Vikt... kg Pris... Kr 1.490, ,- Extra skivor Håldiameter... mm Pris... Kr 235,- 285,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 27

30 LYFT PLÅTLYFTHANDSKAR TERRIER plåtlyfthandskar vertikal Kan låsas både öppen och stängd. Säkerhetsmekanismen garanterar att plåtlyfthandsken inte glider ur av en olyckshändelse. Var uppmärksam att inte alla plåtlyftshandskar kan användas på material hårdare än HRC37. Det finns speciella plåtlyfthandskar för rostfritt art. nr och det finns sådana som inte sätter märke på materialet, art.nr Plåtlyfthandske med fast lyftögla passar för stående plåtar och ledad lyftögla för liggande plåtar. TERRIER plåtlyfthandskar horisontal Konstruerade för horisontallyft och transport av liggande plåtar. Följ anvisningarna för rätt användning och lacering av plåtlyfthandskarna Plåtlyfthandskarna ska ha tydlig märkning och levereras med certifikat och bruksanvisning. Tänk på att WLL reduceras vid osymmetrisk belastning. 28 IGANT GIGANT GIGANT GIGANT GIGANT GIGANT GIGAN

31 Plåtlyfthandskar Terrier. Plåtlyfthandskar för lyft och transport av plåtar i vertikal position. Försedd med en säkerhetsmekanism som hindrar att lasten släpps oavsiktligt. Lyfthandsken låses i såväl öppet som stängt läge. Lyftkapacitet och gripområde finns tydligt graverat på lyfthandsken. Konstruerad för stålplåt med hårdhet max. 37 HRC. Artnr Max. belastning. kg Originalnummer Gripområde... mm Vikt... kg Pris... Kr 2.330, , , , , , ,- Med vridbar ögla Terrier. Plåtlyfthandskar för lyft och transport av plåtar i alla riktningar (horisontellt, vertikalt och i sidled). Säkerhetsmekanism som garanterar att plåtarna inte glider av oavsiktligt. Ledad lyftschakel. Lyfthandsken låses i såväl öppet som stängt läge. Lyftkapacitet och gripområde finns tydligt graverade på lyfthandsken. Konstruerad för stålplåt med hårdhet max HRC 37. Artnr Max. belastning... kg Originalnummer Gripområde... mm Vikt... kg Pris... Kr 3.030, , , , ,- Lyftredskap För rostfria plåtar Terrier. Plåtlyfthandske för lyft och transport av rostfria plåtar i alla riktningar (horisontellt, vertikalt och i sidled). Säkerhetsmekanism som garanterar att plåtarna inte glider av oavsiktligt. Ledad lyftschackel. Lyfthandsken låses i såväl öppet som stängt läge. Lyftkapacitet och gripområde finns tydligt graverade på lyfthandsken. Käftar och bult är tillverkade i rostfritt stål. Hus och säkerhetslås är nickelplaterade. Artnr Max. belastning... kg 2000 Originalnummer Gripområde... mm 0-20 Vikt... kg 7.2 Pris... Kr 6.800,- Non marking, med syntetiska käftar Terrier. Plåtlyfthandske konstruerad för lyft och transport av plåtar i rostfritt, aluminium, marmor etc. utan att sätta avtryck i materialet. Säkerhetsmekanism som garanterar att plåtarna inte glider av oavsiktligt. Lyfthandsken låses i såväl öppet som stängt läge. Lyftkapacitet och gripområde finns tydligt graverade på lyfthandsken. Artnr Max. belastning... kg Originalnummer Gripområde... mm Vikt... kg Pris... Kr 6.450, ,- För horisontallyft Terrier. Plåtlyfthandskar för horisontell lyftning och transport av stålplåtar. Kompakt konstruktion och relativt låg egenvikt. Hög lyftkapacitet. Lyftkapacitet finns tydligt ingraverad på handskarna. För stålplåt med hårdhet max HRC 37. OBS. Användes parvis. Artnr Max. belastning parvis... kg Originalnummer Gripområde... mm Vikt per st... kg Antal per förp.... st Pris per 2 st.... Kr 2.620, , ,- Skruvklämmor Terrier. Skruvklämma konstruerad att användas på HP-profil. Lämplig att använda då tillfälligt behov av lyftpunkt önskas, vid exempelvis konstruktionsarbete eller skeppsbyggnation. Artnr Max. belastning... kg Originalnummer Passar för... balktyp HP HP Vikt... kg Pris... Kr 2.720, ,- Artiklar med parentes kan anskaffas på kort tid. Övriga artiklar finns tillgängliga på Gigants lager. 29
