1 Nybyggnad av 24 st fritidslägenheter. 5 st byggnader med 4 resp. 6 st lägenheter i varje. ÅRE KOMMUN 05.2:4 RUMS- OCH FASADBESKRIVNING TOTALENTREPRENAD

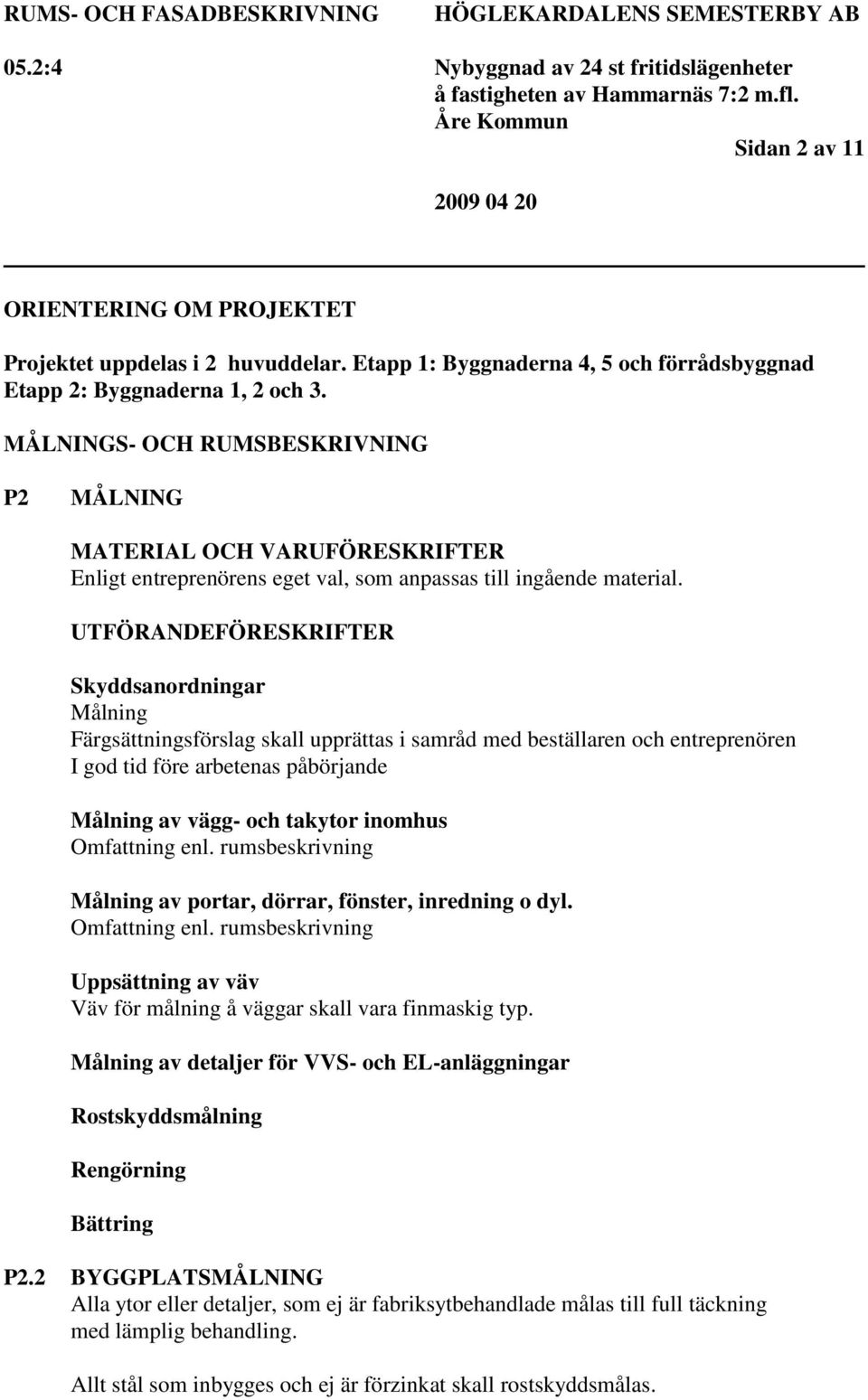

2 Sidan 2 av 11 ORIENTERING OM PROJEKTET Projektet uppdelas i 2 huvuddelar. Etapp 1: Byggnaderna 4, 5 och förrådsbyggnad Etapp 2: Byggnaderna 1, 2 och 3. MÅLNINGS- OCH RUMSBESKRIVNING P2 MÅLNING MATERIAL OCH VARUFÖRESKRIFTER Enligt entreprenörens eget val, som anpassas till ingående material. UTFÖRANDEFÖRESKRIFTER Skyddsanordningar Målning Färgsättningsförslag skall upprättas i samråd med beställaren och entreprenören I god tid före arbetenas påbörjande Målning av vägg- och takytor inomhus Omfattning enl. rumsbeskrivning Målning av portar, dörrar, fönster, inredning o dyl. Omfattning enl. rumsbeskrivning Uppsättning av väv Väv för målning å väggar skall vara finmaskig typ. Målning av detaljer för VVS- och EL-anläggningar Rostskyddsmålning Rengörning Bättring P2.2 BYGGPLATSMÅLNING Alla ytor eller detaljer, som ej är fabriksytbehandlade målas till full täckning med lämplig behandling. Allt stål som inbygges och ej är förzinkat skall rostskyddsmålas.

3 Sidan 3 av 11 RUMSBESKRIVNING Teckenförklaring G = Golv S = Sockel V = Vägg T = Tak FB = Fönsterbänk Ö = Övrigt EE = Ingår i EL-entreprenörens åtagande VSE = Ingår i VSE VE = Ingår i VE B = Levereras och monteras av beställaren ALLMÄNT Målning utföres i referensklass 2 Bredd höjd - mått anges i meter. Ex. 2,00 = 2 meter Mått på fönster, dörrar avser karmyttermått (modulmått) GENERELLT: Taklist uppsättes inte. Utföres i stället med bakomliggande hörnbleck, skarvremsa, spackling och målning i takvinkel. Kapphylla: Habo Skohyllla: Habo 2001 Fönsterbänkar (FB) Av laminat B = 0,15. Gardinbeslag: Reform grundbeslag. Klädkrok: Habo 2007, krom Toalettpappershållare: Habo 6010, krom Tvålkopp: Habo 9112, krom Tvättställsmodul: Hafa MOON 900, vit med tvättställ i porslin. Spegelöverdel med överbelysning och 230v uttag. (Inkl. handtag). Tvättställsblandare Hafa Elips. Vikbara duschväggar 0,80 x 0,80. Fabrikat Hafa Igloo R88SO eller likv. fabr. Skjutdörrs-duschväggar: Fabrikat Hafa GLACIER 2 DELAD 1275 SM. Vita varor: Spis: B = 0,60. Electrolux eller likv. med 4 plattor och 1 ugn. Microugn inbygges i överskåp: Electrolux eller likv. Kyl/frys: Electrolux eller likv. Diskmaskin B = 0,45 resp 0,60. Electrolux eller likv. Torkskåp: Electrolux eller likv.

4 Sidan 4 av 11 RUMSBESKRIVNING LÄGENHET typ 1 och 1A KPR TOALETT (DU, WC) BASTU WC Ö Kapphylla L = 1,00. Skohylla L = 1,00 Städskåp, torkskåp B = 0,60 Handbrandsläckare. Tavla med utrymningsplan. S Kakel V Kakel till tak T Gipsskiva, målning Ö Fönster 0,70x0,70 öppningsbart. Skjutdörrsvägg, tvålkopp i duschutrymme. Tvättställsmodul, spegelöverdel med belysning och rakuttag, toalettpappershållare, handdukshängare, klädkrok,toalettborste med ställ. Duschblandare, golvbrunn, tvättställsblandare och vägghängd WC-stol (VSE) Handukstork (EE) med fall ut genom dörr V Fasspontad panel 17x70 T Försänkt med isolering ovanför, 17x70 panel Ö Bastulavar av abachi, bastudörr av glas. V Gipsskiva, väv som målas (resistent färg) 2 skift kakel ovan tvättställ. Ö Toalettpappershållare, handdukshängare, klädkrok, 0,60x0,60 spegel med hylla. Tvättställ med blandare, WC-stol (VSE) Belysning med el.uttag (EE)

5 Sidan 5 av 11 SOVRUM (ing. från KPR) STORSTUGA 7 mm T Gipsskiva målas Ö FB, gardinbeslag Fönster 0,9x1,30 öppningsbart 0,60 garderob med backar. Sängar, över- och underslafar (B) 7 mm Ö Fönster: 2 st 2,00x 1,60, öppningsbara, fönsterdörr 0,90x2,10. FB. Gardinbeslag Köksinredning: 0,40 lådhurts, 0,60 spis, handuksskåp, 0,45 diskm. 0,80 diskbänksskåp, 0,40 överskåp, 0,60 överskåp med inbyggd micro, 1,00 överskåp, 0,60 kyl/frys. På yttervägg: 2 st 0,60 bänkskåp med stora lådor, 2 st 0,60 överskåp. Bänkskivor. Infälld rostfri ho. Blandare (VSE) Vent-aggregat över spis (VE) Underskåpsbelysning, uttag med timer för kaffekokare(ee) SOVRUM (ing. från storstuga) 7 mm Ö FB, gardinbeslag Fönster 1,30x1,30, öppningsbart. 2 st 0,60 garderober med backar Sängar (B) LÄGENHET typ 2 KPR, TOALETT, BASTU, WC, SOVRUM LIKA LÄGENHET typ 1 STORSTUGA (snedtak)

6 Sidan 6 av 11 Forts. Storstuga SOVLOFT Ö Fönster nedre del: 2 st 2,0x1,60 öppningsbara, fönsterdörr 0,90x2,10. Fönster övre del: Fasta med utv. glas självreng. Spiraltrappa till loft: Diameter = 1,40 FB, Gardinbeslag Köksinredning: Lika lägenhet typ 1. 7 mm Ö Fönster 2 st 0,9x1,40 inåtgående. Stålräcke utanför. 1 st garderob med backar + 1 st utan backar Inspektionsluckor mot vindutrymmen. LÄGENHETER typ 3 och 4 KPR TOALETT Ö Kapphylla L = Skohylla L = 1,20 Torkskåp och städskåp B = 0,60 Handbrandsläckare Tavla med utrymningsplan S Kakel V Kakel till tak Ö Fönster 0,70x0,70 Vikbara duschväggar, tvålkopp i duschutrymme. Tvättställsmodul, spegelöverdel med belysning och rakuttag, handdukshängare, klädkrok, toalettpappershållare, toalettborste med ställ. Duschblandare, golvbrunn, tvättställsblandare och vägghängd WC-stol (VSE) Handdukstork (EE)

7 Sidan 7 av 11 BASTU WC SOVRUM STORSTUGA med fall ut genom dörr V Fasspontad 17x70 panel T Försänkt tak med isolering ovanför, 17x70 panel Ö Bastulavar av abachi, bastudörr av glas Bastuaggregat (EE) med resistent färg. 2 skift kakel ovan tvättställ. Ö Toalettpapperhållare, handdukshängare, klädkrok, spegel 0,60x0,60 med hylla. Tvättställ med blandare, vägghängd WC-stol (VSE) Belysning med uttag (EE) S Laminat med träim. Ö 1,00x1,30 fönster i mindre sovrummet, 1,3x1,30 i det större. FB, gardinbeslag. Garderob + g/l i varje rum. Sängar kan bli över- och underslaf (B) S Laminat med träim. Ö 2 st 1,20x1,60 + 0,9x1,30 fönster och 0,90x2,10 fönsterdörr FB, gardinbeslag Köksinredning: 0,40 lådhurts, 0,60 spis, handuksskåp, 0,45 diskmaskin, 0,80 diskbänksskåp, 0,40 bänkskåp med stora lådor. 0,40 överskåp, 0,60 överskåp med inb. micro, 0,80 + 0,40 överskåp, 0,60 kyl/frys, bänkskivor. Infälld rostfri ho med blandare (VSE) Vent-aggregat ovan spis (VE) Underskåpsbelysning, uttag med timer för kaffekokare (EE)

8 Sidan 8 av 11 LÄGENHET typ 5 KPR, TOALETT, BASTU, WC OCH SOVRUM LIKA LÄGENHET TYP 1. STORSTUGA S Laminat med träim. Ö 2 st 2,00x1,60 fönster, öppningsbara, fönsterdörr 0,90x2,10 FB, gardinbeslag Köksinredning: 0,40 lådhurts, 0,60 spis, handduksskåp, 0,45 diskmaskin, 1,20 diskbänksskåp (hörnm.), 0,50 bänkskåp + 0,10 passbit, 0,40 överskåp, 0,60 överskåp med inb. micro, 0,80 överskåp, 0,60 hörn-överskåp, 0,60 överskåp, 0,60 kyl/frys. Mot yttervägg: 2 st 0,60 bänkskåp med stora lådor, 2 st 0,60 överskåp, bänkskivor med laminat. Infälld rostfri ho med blandare(vse) Vent-aggregat ovan spis (VE) Underskåpsbelysning, uttag med timer för kaffekokare (EE) LÄGENHET typ 6 KPR, TOALETT, BASTU, WC OCH SOVRUM LIKA LÄGENHET TYP 1 STORSTUGA S Laminat med träim. V Gipsskivor, väv målas T Gipsskivor(snedtak), målas Ö Nedre fönster: 2 st 2,00x1,60 öppningsbara. Övre fönster: Fasta med utv. glas självreng. Spiraltrappa till loft, diameter = 1,40 FB, gardinbeslag Köksinredning: 0,40 lådhurts, 0,60 spis, 0,60 diskmaskin, 1,20 diskbänksskåp (hörnm.) 0,50 bänkskåp + 0,10 passbit, 0,40 överskåp, 0,60 överskåp med inb. micro, 0,80 överskåp, 0,60 hörn-överskåp, 0,60 överskåp, 0,60 kyl/frys. Mot yttervägg: 2 st 0,60 bänkskåp med stora lådor, 2 st 0,60 överskåp, bänkskivor med laminat. Infälld rostfri ho. Blandare (VSE) Vent-aggregat ovan spis (VE)

9 Sidan 9 av 11 LOFTPLAN SOVRUM mot gavel PASSAGE WC SOVRUM inre Uttag med timer för kaffekokare (EE) Ö 2 st 0,90x1,40 fönster, öppningsbara inåt. Stålräcke utanför. FB, gardinbeslag, 0,60 garderob med 2 backar + 1 st utan backar. Ö Räcken vid trappa V Gipsskiva, målas resistent. 2 skift kakel ovan tvättställ. Ö Takkupa med ca 1,10x0,50 fönster, öppningsbart. Toalettpappershållare, handdukshängare, klädkrok, toalettborste, 0,60x0,60 spegel med hylla Tvättställ med blandare, vägghängd WC-stol (VSE) Belysning med uttag (EE) Ö Takkupa med ca 1,10x0,50 fönster, öppningsbart. Gardinbeslag, 0,60 garderob med 2 backar + 1 st utan backar. Inspektionsluckor mot vindsutrymmen. ENTRÈGÅNG PLAN 1. BYGGNADERNA 1 OCH 2 G Stålglättad betong S Fabriksmålad plåt mot trävägg. H = 0,10 V Träyttervägg lika ytterfasader, målas lika fasader Skivformad betong (mot mark) målas T Tändskyddande yta av fabriksmålad plåt Ö Spiraltrappa (med El-central under (EE)) Golvbrunn (VSE)

10 Sidan 10 av 11 SKIDFÖRRÅD G Stålglättad betong Med fjärrvärmeväxlare S Fabriksmålad plåt (1 st i varje byggnad) V Panel med isolering bakom, laseras. T Panel med isolering ovanför, laseras Ö Utrymmet skall uppvärmas till min. +10 g C. (+20 i hus 3 + 4) Låsbar lucka, som avstängare mot fjärrvärmeväxlare Skidhållare. Golvbrunn, fjärrvärmeväxlare (VSE) SKIDFÖRRÅD Övriga i plan 1 SKIDFÖRRÅD Övriga i plan 2 G Stålglättad betong S Fabriksmålad plåt V Panel, laseras T Panel, laseras Ö Skidhållare G Trallgolv S Fabriksmålad plåt V Panel, laseras T Panel, laseras Ö Skidhållare FÖRRÅD-, SKIDVALLNINGS-BOD SKIDVALLNINGSBOD G Stålglättad betong S Plast V Gipsskiva, målas. Väggskydd av vitt kakel vid utslagsback Ö 2 st 1,00x1,00 fönster. 0,60x2,40 bänkskiva på konsoler Ståldörr 1,00x2,100 målas EL-radiatorer (EE) FÖRRÅD G Stålglättad betong S Plast V Gipsskiva, målas Ö 2 st låsbara 0,60 högskåp med hyllor. EL-radiatorer (EE) LOFTGÅNGSTRAPPHUS G Stålglättad betong i byggnad I övriga byggnader trädgårdsplatttor. V Panel målas med täcklasyr T Panel målas med täcklasyr Ö El-central under trappa. Fasta fönster med enkelglas.

11 Sidan 11 av 11 FASADBESKRIVNING Socklar: Kantelement Obehandlade Angivna kulörer är preliminära Fasader: Yttertak: Stående panel + läkt med sågad yta resp. liggande Panel med sågad yta. Oljegrundas före uppsättning. Foder till fönster och dörrar och knutbräder 32x145 och liggande skarvbräder målas med oljefärg. Fönsterbleck, droppbleck, sockelbleck och Tröskelbleck till fönster och ytterdörrar Stålräcke till loftrumsfönster målas Taktäckning med betongtakpannor Benders Palema, tegelröd eller likv. fabr. Täckplåtar på vindskivor, ståndplåtar, ränndals- Plåtar, hängrännor, stuprör, stosar, takluckor, vent-skorstenar av fabriksmålad stålplåt Gavelsprång och taksprångens undersidor och tak över loftgångar och balkonger målas Beckers faluröda akrylat Vita Fabriksmålade vita Svart Röda Vita Loftgångar Stomme till räcken och överliggare Balkonger Träreglar, spjälor och panel målas På båda sidor Av lättmetall Vita Stommar av tryckimp. virke och Trallvirke behandlas med pigmenterad olja RB-FASAD Höglekardalen
