1 Armaturer och Ljuskällor Nyheter 2013

2 KONTAKTINFORMATION Megaman Sverige AB Långhult 3, Häradsbäck Tel Mail: Fax Web: KONTOR, ORDER, LAGER, SUPPORT: Eero Puikkonen VD Gerry Glyré Vice VD Ewing Shek Ekonomi Monica Bengtsson Order, försäljning Anette Giselsson Order, försäljning Johan Svensson Lager Karin Thomasson Lager FÖRSÄLJNING: Patric Fagerberg Key Account Lennart Andersson Norra Sverige Daniel Grynning Stockholm Jens Markebjer Västra Sverige Sanna Glyré Södra Sverige Jonas Langegård Mellersta Sverige LEVERANS- OCH BETALNINGSVILLKOR Megaman Sveriges gods skickas med DHL, frakt- och expeditionsavgift debiteras enligt följande: Fraktfritt: ordervärde över 1 500:- Frakt- och expeditionsavgift: ordervärde under 1 500:- medför en total frakt- och expeditionsavgift på 200:- På de vanligaste förkommande artiklarna tillkommer vid bruten förpackning en extra avgift på 3:-/enhet. Betalning ska vara Megaman Sverige tillhanda inom 30 dagar från faktureringsdatum. Vid försenad betalning utgår en påminnelseavgift på 75 kr. och dessutom tillkommer dröjsmålsränta. Samtliga bruttopriser gäller exkl. miljöavgift och moms. Megaman Sverige äger rätt att anpassa bruttopriserna, under gällande bruttoprisperiod, enligt yttre påverkan såsom valutakurser, tullar, avgifter etc. GARANTIVILLKOREN Garanti 3 år: För LED- och lågenergilampor lampor beviljas tre års garanti, vars livslängd är 15,000 timmar eller över beviljas tre års garanti. Garanti 2 år: I professionella broschyren (armatur och ljuskällor) tillgängliga armaturer beviljas två års garanti. Lågenergilampor, vars livslängd är 10,000 timmar eller över, beviljas två års garanti. Garanti 1 år: Lågenergilampor, vars livslängd är under 10,000 timmar, beviljas ett års garanti. Garanti villkor är att man under installationen uppfyllt givna installationsanvisningar, installationsmetoder, installation positioner och förhållanden. Avviker man från dessa träder inte garantin i kraft. Tillika måste produktens andvändningsförhållanden motsvara instruktionerna som givits för produkten. Garantin är i kraft ifrån det installationen är utförd, mot intyg av försäljaren som levererat produkten, i vilken leveranstiden skall framgå. I annat fall har Megaman lamporna en stämpel där det framgår när garantin är i kraft i ovannämnda tid, tillagd 6 mån. lagrings/transporttid.

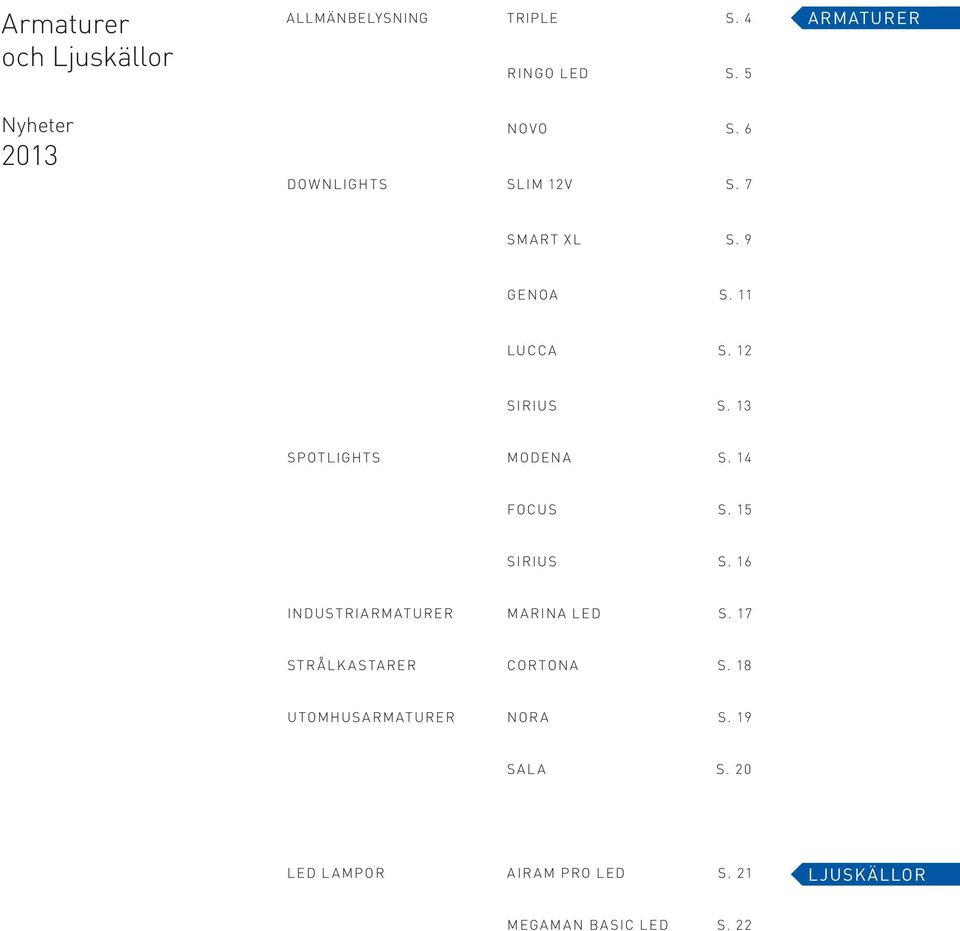

3 Armaturer och Ljuskällor ALLMÄNBELYSNING TRIPLE S. 4 RINGO LED S. 5 ARMATURER Nyheter 2013 NOVO S. 6 DOWNLIGHTS SLIM 12V S. 7 SMART XL S. 9 GENOA S. 11 LUCCA S. 12 SIRIUS S. 13 SPOTLIGHTS MODENA S. 14 FOCUS S. 15 SIRIUS S. 16 INDUSTRIARMATURER MARINA LED S. 17 STRÅLKASTARER CORTONA S. 18 UTOMHUSARMATURER NORA S. 19 SALA S. 20 LED LAMPOR AIRAM PRO LED S. 21 LJUSKÄLLOR MEGAMAN BASIC LED S. 22

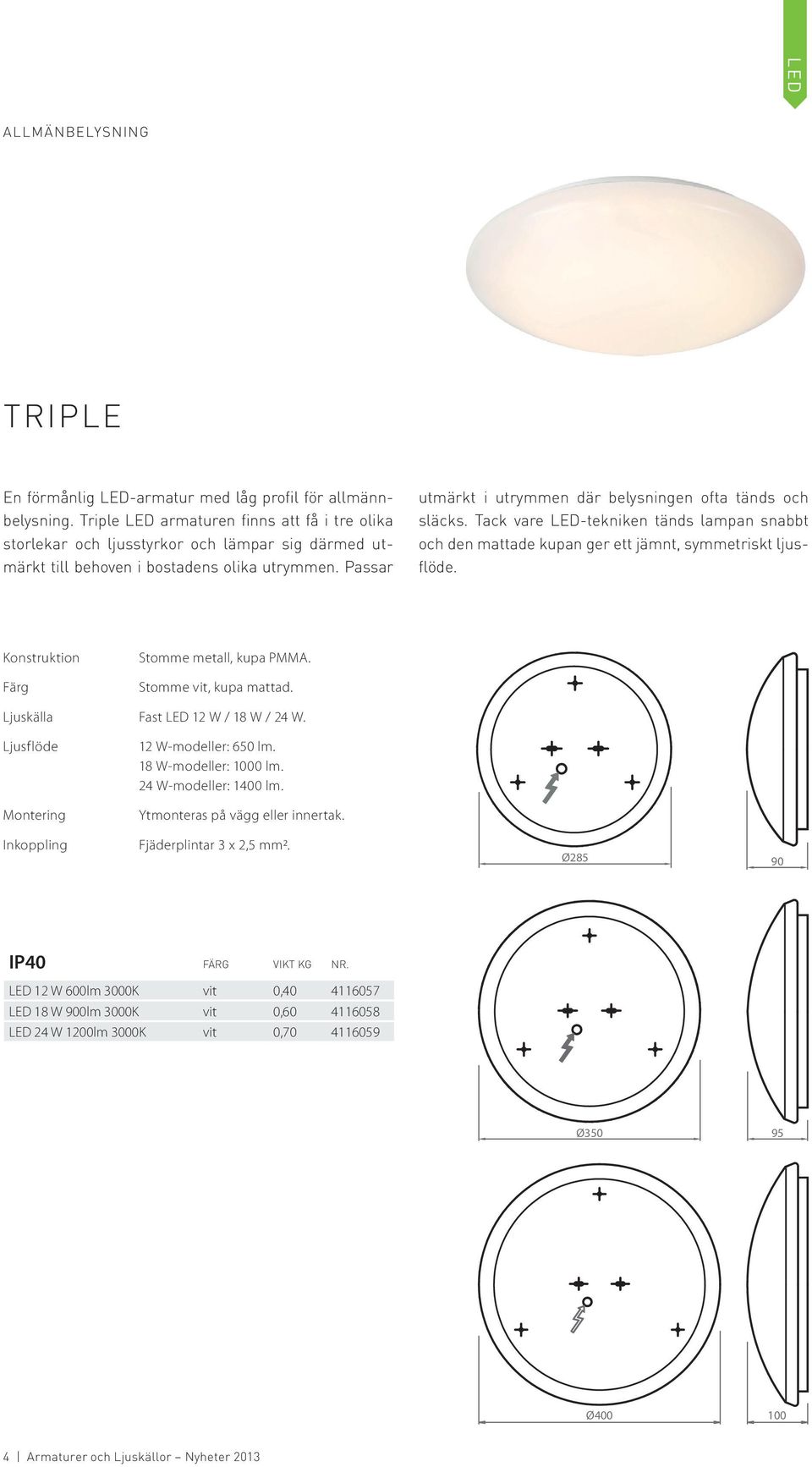

4 ALLMÄNBELYSNING TRIPLE En förmånlig LED-armatur med låg profil för allmännbelysning. Triple LED armaturen finns att få i tre olika storlekar och ljusstyrkor och lämpar sig därmed utmärkt till behoven i bostadens olika utrymmen. Passar utmärkt i utrymmen där belysningen ofta tänds och släcks. Tack vare LED-tekniken tänds lampan snabbt och den mattade kupan ger ett jämnt, symmetriskt ljusflöde. Stomme metall, kupa PMMA. Stomme vit, kupa mattad. Ljuskälla Fast LED 12 W / 18 W / 24 W. Ljusflöde Inkoppling 12 W-modeller: 650 lm. 18 W-modeller: 1000 lm. 24 W-modeller: 1400 lm. Ytmonteras på vägg eller innertak. Fjäderplintar 3 x 2,5 mm2. Ø IP40 FÄRG VIKT KG NR. LED 12 W 600lm 3000K vit 0, LED 18 W 900lm 3000K vit 0, LED 24 W 1200lm 3000K vit 0, Ø Ø Armaturer och Ljuskällor Nyheter 2013

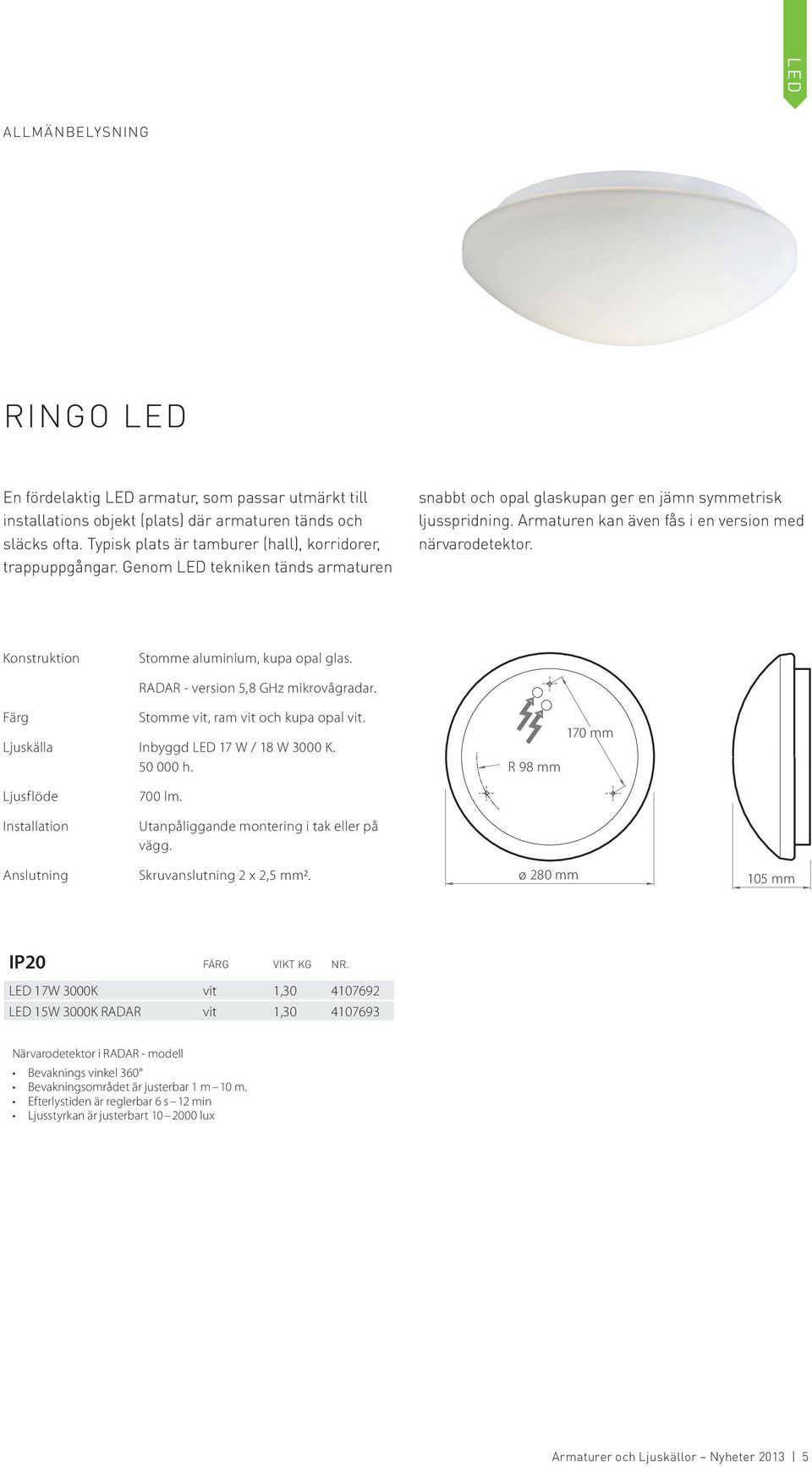

5 ALLMÄNBELYSNING RINGO LED En fördelaktig LED armatur, som passar utmärkt till installations objekt (plats) där armaturen tänds och släcks ofta. Typisk plats är tamburer (hall), korridorer, trappuppgångar. Genom LED tekniken tänds armaturen snabbt och opal glaskupan ger en jämn symmetrisk ljusspridning. Armaturen kan även fås i en version med närvarodetektor. Stomme aluminium, kupa opal glas. RADAR - version 5,8 GHz mikrovågradar. Stomme vit, ram vit och kupa opal vit. Ljuskälla Inbyggd LED 17 W / 18 W 3000 K h. R 98 mm 170 mm Ljusflöde 700 lm. Installation Utanpåliggande montering i tak eller på vägg. Anslutning Skruvanslutning 2 x 2,5 mm2. ø 280 mm 105 mm IP20 FÄRG VIKT KG NR. LED 17W 3000K vit 1, LED 15W 3000K RADAR vit 1, Närvarodetektor i RADAR - modell Bevaknings vinkel 360 Bevakningsområdet är justerbar 1 m 10 m. Efterlystiden är reglerbar 6 s 12 min Ljusstyrkan är justerbart lux Armaturer och Ljuskällor Nyheter

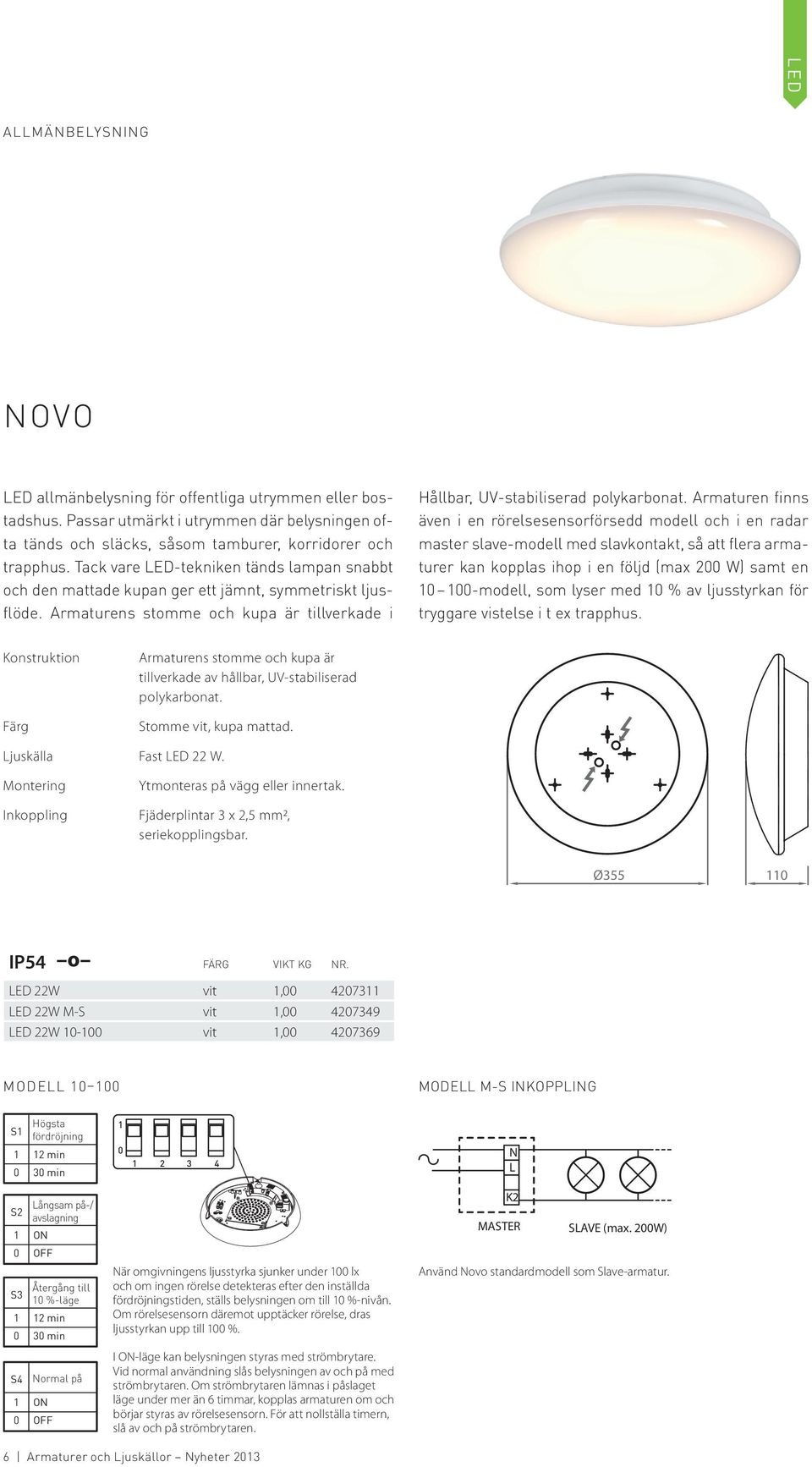

6 ALLMÄNBELYSNING NOVO LED allmänbelysning för offentliga utrymmen eller bostadshus. Passar utmärkt i utrymmen där belysningen ofta tänds och släcks, såsom tamburer, korridorer och trapphus. Tack vare LED-tekniken tänds lampan snabbt och den mattade kupan ger ett jämnt, symmetriskt ljusflöde. Armaturens stomme och kupa är tillverkade i Hållbar, UV-stabiliserad polykarbonat. Armaturen finns även i en rörelsesensorförsedd modell och i en radar master slave-modell med slavkontakt, så att flera armaturer kan kopplas ihop i en följd (max 200 W) samt en modell, som lyser med 10 % av ljusstyrkan för tryggare vistelse i t ex trapphus. Armaturens stomme och kupa är tillverkade av hållbar, UV-stabiliserad polykarbonat. Stomme vit, kupa mattad. Ljuskälla Fast LED 22 W. Inkoppling Ytmonteras på vägg eller innertak. Fjäderplintar 3 x 2,5 mm2, seriekopplingsbar. Ø IP54 FÄRG VIKT KG NR. LED 22W vit 1, LED 22W M-S vit 1, LED 22W vit 1, MODELL MODELL M-S INKOPPLING Högsta S1 fördröjning 1 12 min 0 30 min N L Långsam på-/ S2 avslagning 1 ON 0 OFF Återgång till S3 10 %-läge 1 12 min 0 30 min S4 1 0 Normal på ON OFF När omgivningens ljusstyrka sjunker under 100 lx och om ingen rörelse detekteras efter den inställda fördröjningstiden, ställs belysningen om till 10 %-nivån. Om rörelsesensorn däremot upptäcker rörelse, dras ljusstyrkan upp till 100 %. I ON-läge kan belysningen styras med strömbrytare. Vid normal användning slås belysningen av och på med strömbrytaren. Om strömbrytaren lämnas i påslaget läge under mer än 6 timmar, kopplas armaturen om och börjar styras av rörelsesensorn. För att nollställa timern, slå av och på strömbrytaren. K2 MASTER SLAVE (max. 200W) Använd Novo standardmodell som Slave-armatur. 6 Armaturer och Ljuskällor Nyheter 2013

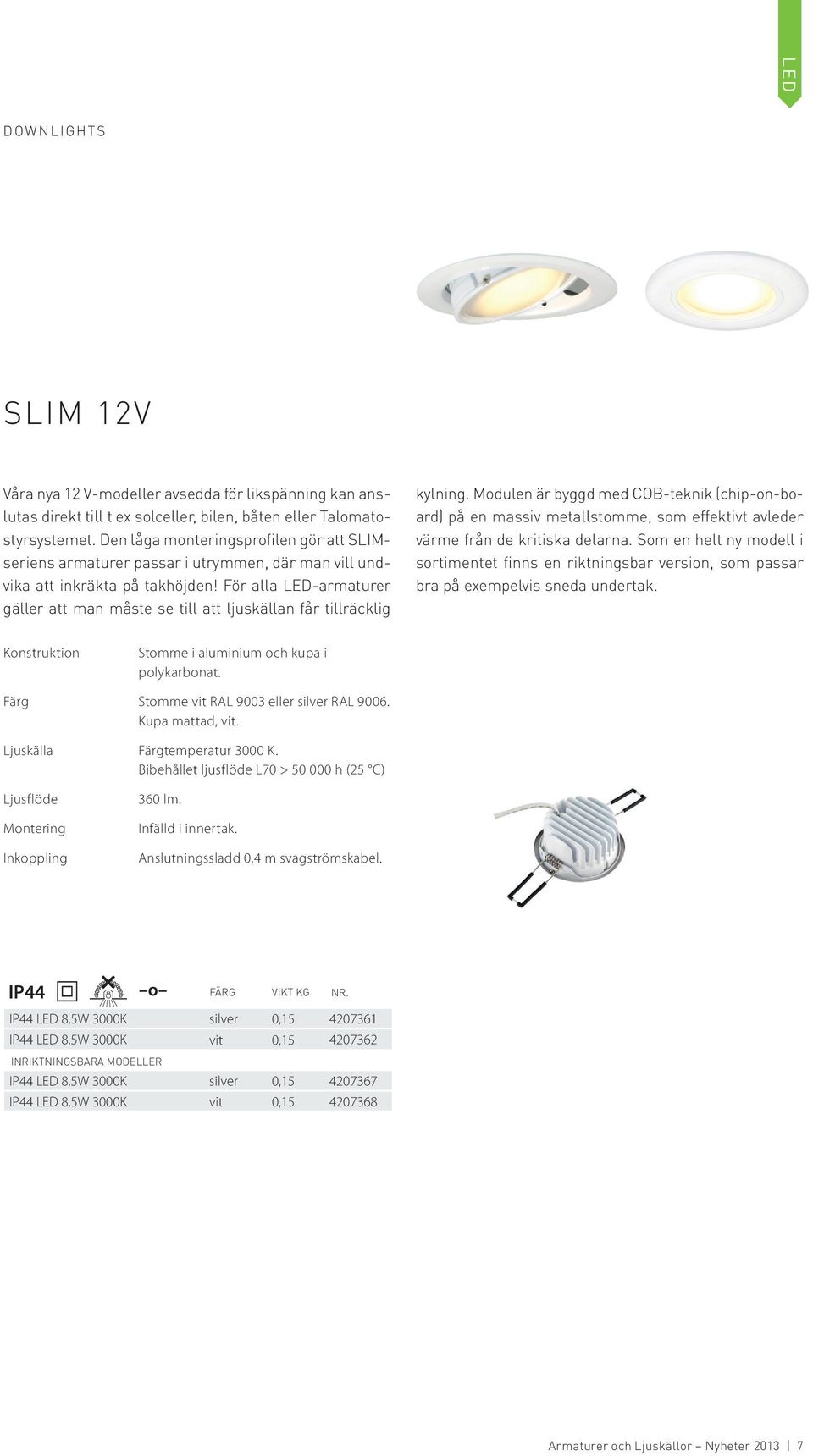

7 DOWNLIGHTS SLIM 12V Våra nya 12 V-modeller avsedda för likspänning kan anslutas direkt till t ex solceller, bilen, båten eller Talomatostyrsystemet. Den låga monteringsprofilen gör att SLIMseriens armaturer passar i utrymmen, där man vill undvika att inkräkta på takhöjden! För alla LED-armaturer gäller att man måste se till att ljuskällan får tillräcklig kylning. Modulen är byggd med COB-teknik (chip-on-board) på en massiv metallstomme, som effektivt avleder värme från de kritiska delarna. Som en helt ny modell i sortimentet finns en riktningsbar version, som passar bra på exempelvis sneda undertak. Stomme i aluminium och kupa i polykarbonat. Stomme vit RAL 9003 eller silver RAL Kupa mattad, vit. Ljuskälla temperatur 3000 K. Bibehållet ljusflöde L70 > h (25 C) Ljusflöde Inkoppling 360 lm. Infälld i innertak. Anslutningssladd 0,4 m svagströmskabel. IP44 FÄRG VIKT KG NR. IP44 LED 8,5W 3000K silver 0, IP44 LED 8,5W 3000K vit 0, INRIKTNINGSBARA MODELLER IP44 LED 8,5W 3000K silver 0, IP44 LED 8,5W 3000K vit 0, Armaturer och Ljuskällor Nyheter

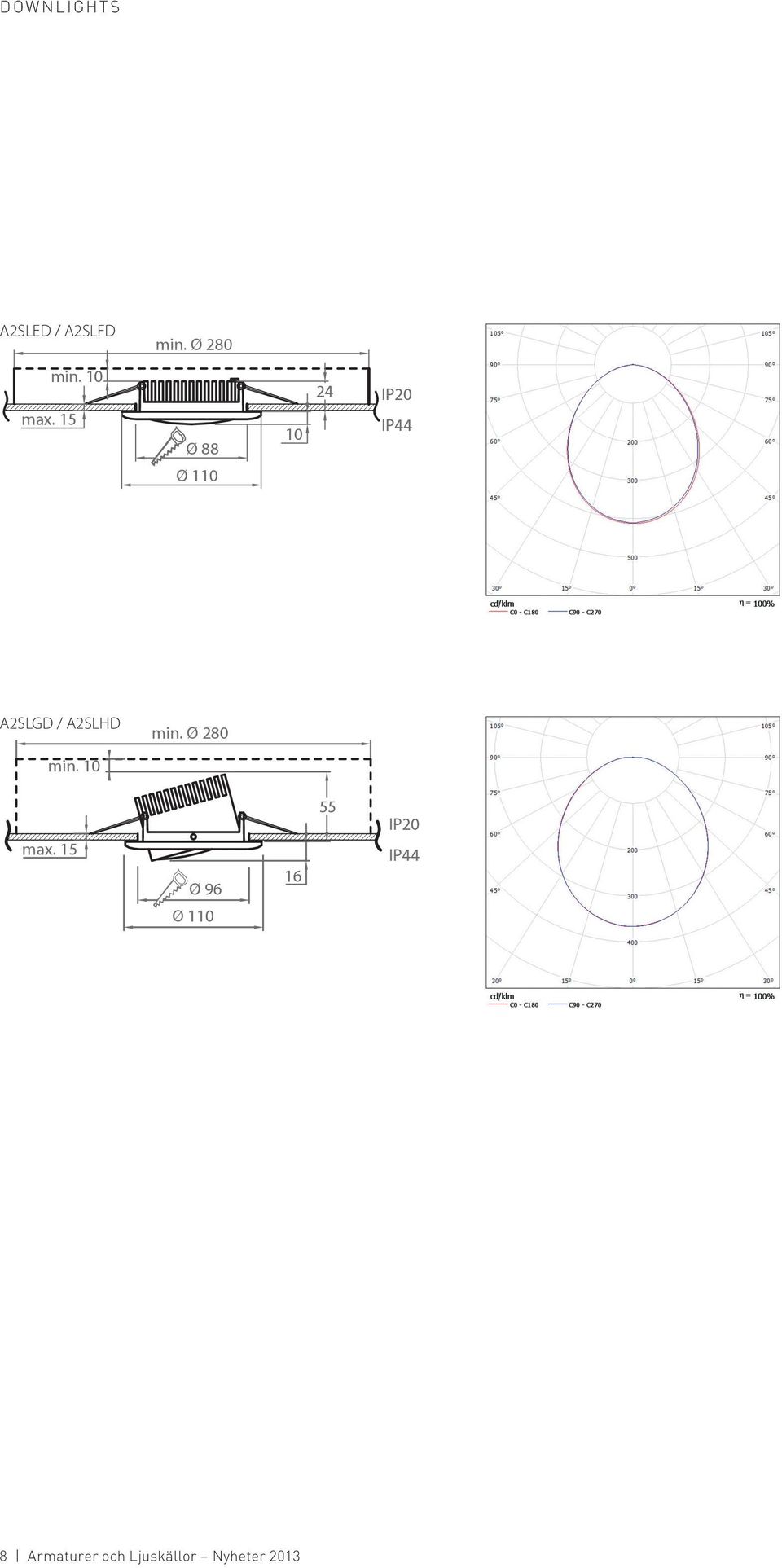

8 DOWNLIGHTS A2SLED / A2SLFD min. Ø 280 max. 15 min. 10 Ø 88 Ø IP20 IP44 A2SLGD / A2SLHD min. Ø 280 min. 10 max. 15 Ø 96 Ø IP20 IP44 8 Armaturer och Ljuskällor Nyheter 2013

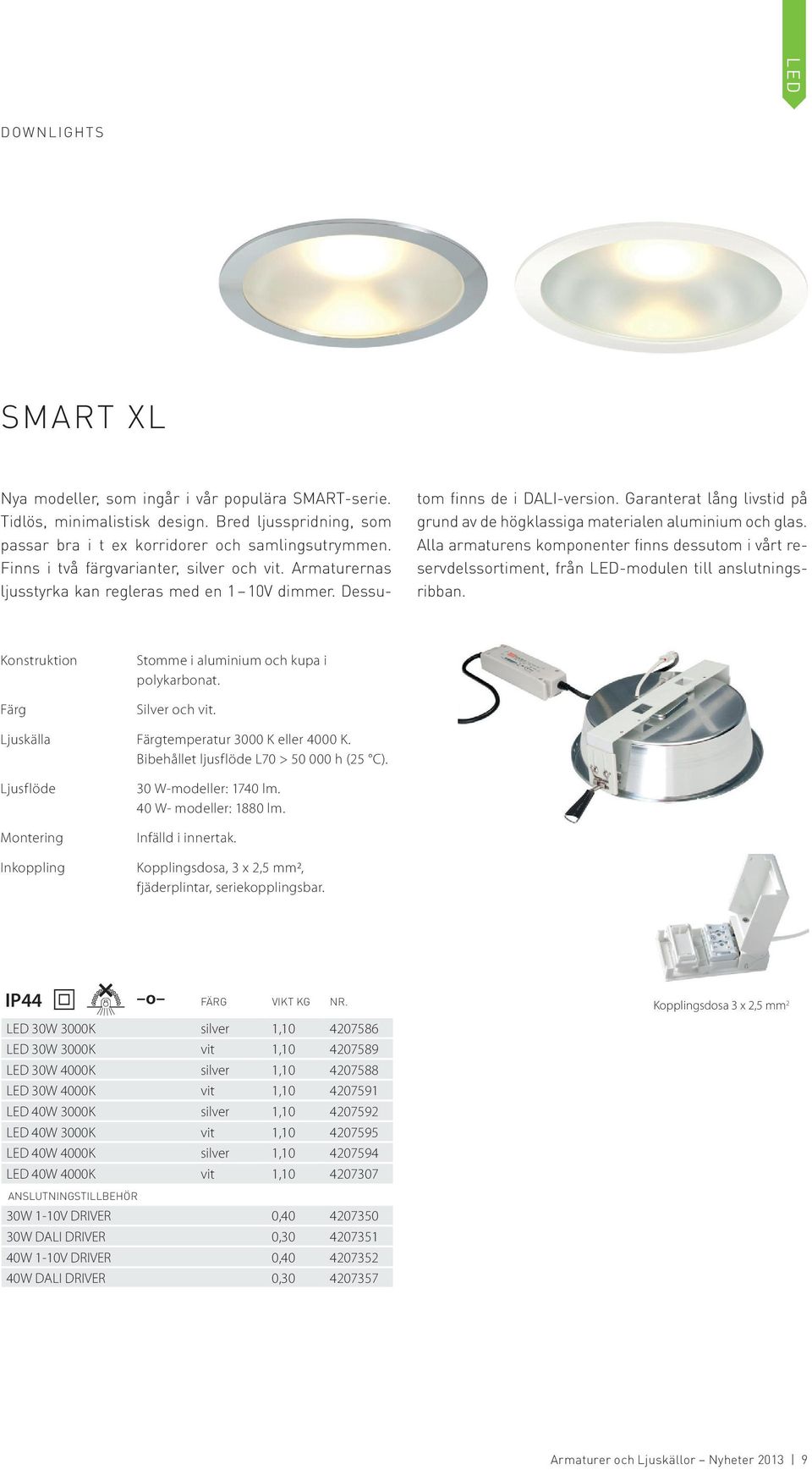

9 DOWNLIGHTS SMART XL Nya modeller, som ingår i vår populära SMART-serie. Tidlös, minimalistisk design. Bred ljusspridning, som passar bra i t ex korridorer och samlingsutrymmen. Finns i två färgvarianter, silver och vit. Armaturernas ljusstyrka kan regleras med en 1 10V dimmer. Dessu- tom finns de i DALI-version. Garanterat lång livstid på grund av de högklassiga materialen aluminium och glas. Alla armaturens komponenter finns dessutom i vårt reservdelssortiment, från LED-modulen till anslutningsribban. Stomme i aluminium och kupa i polykarbonat. Silver och vit. Ljuskälla temperatur 3000 K eller 4000 K. Bibehållet ljusflöde L70 > h (25 C). Ljusflöde Inkoppling 30 W-modeller: 1740 lm. 40 W- modeller: 1880 lm. Infälld i innertak. Kopplingsdosa, 3 x 2,5 mm2, fjäderplintar, seriekopplingsbar. IP44 FÄRG VIKT KG NR. LED 30W 3000K silver 1, LED 30W 3000K vit 1, LED 30W 4000K silver 1, LED 30W 4000K vit 1, LED 40W 3000K silver 1, LED 40W 3000K vit 1, LED 40W 4000K silver 1, LED 40W 4000K vit 1, ANSLUTNINGSTILLBEHÖR 30W 1-10V DRIVER 0, W DALI DRIVER 0, W 1-10V DRIVER 0, W DALI DRIVER 0, Kopplingsdosa 3 x 2,5 mm 2 Armaturer och Ljuskällor Nyheter

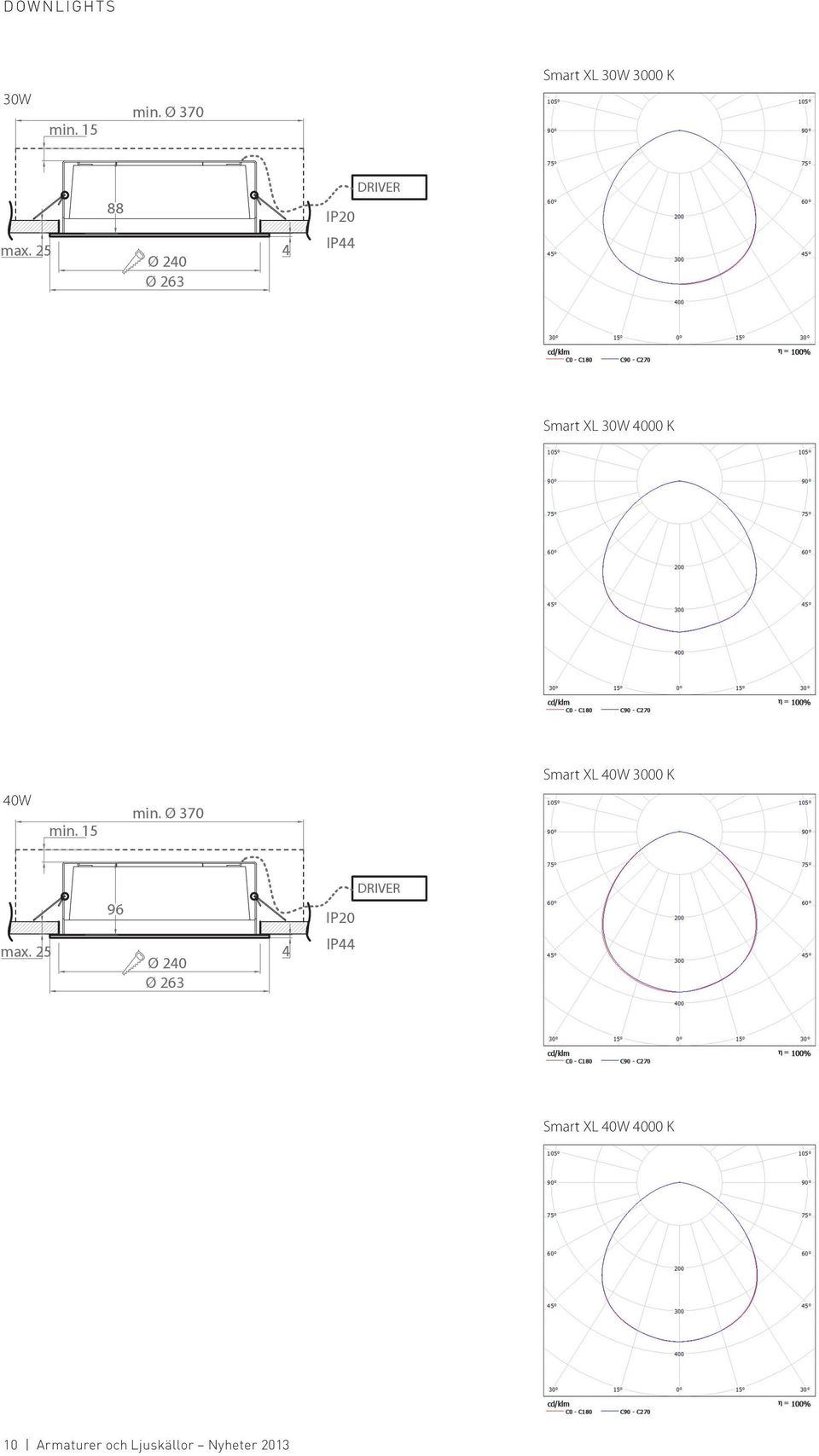

10 DOWNLIGHTS 30W min. 15 min. Ø 370 Smart XL 30W 3000 K 88 max. 25 Ø Ø 263 IP20 IP44 DRIVER Smart XL 30W 4000 K 40W min. 15 min. Ø 370 Smart XL 40W 3000 K 96 max. 25 Ø Ø 263 IP20 IP44 DRIVER Smart XL 40W 4000 K 10 Armaturer och Ljuskällor Nyheter 2013

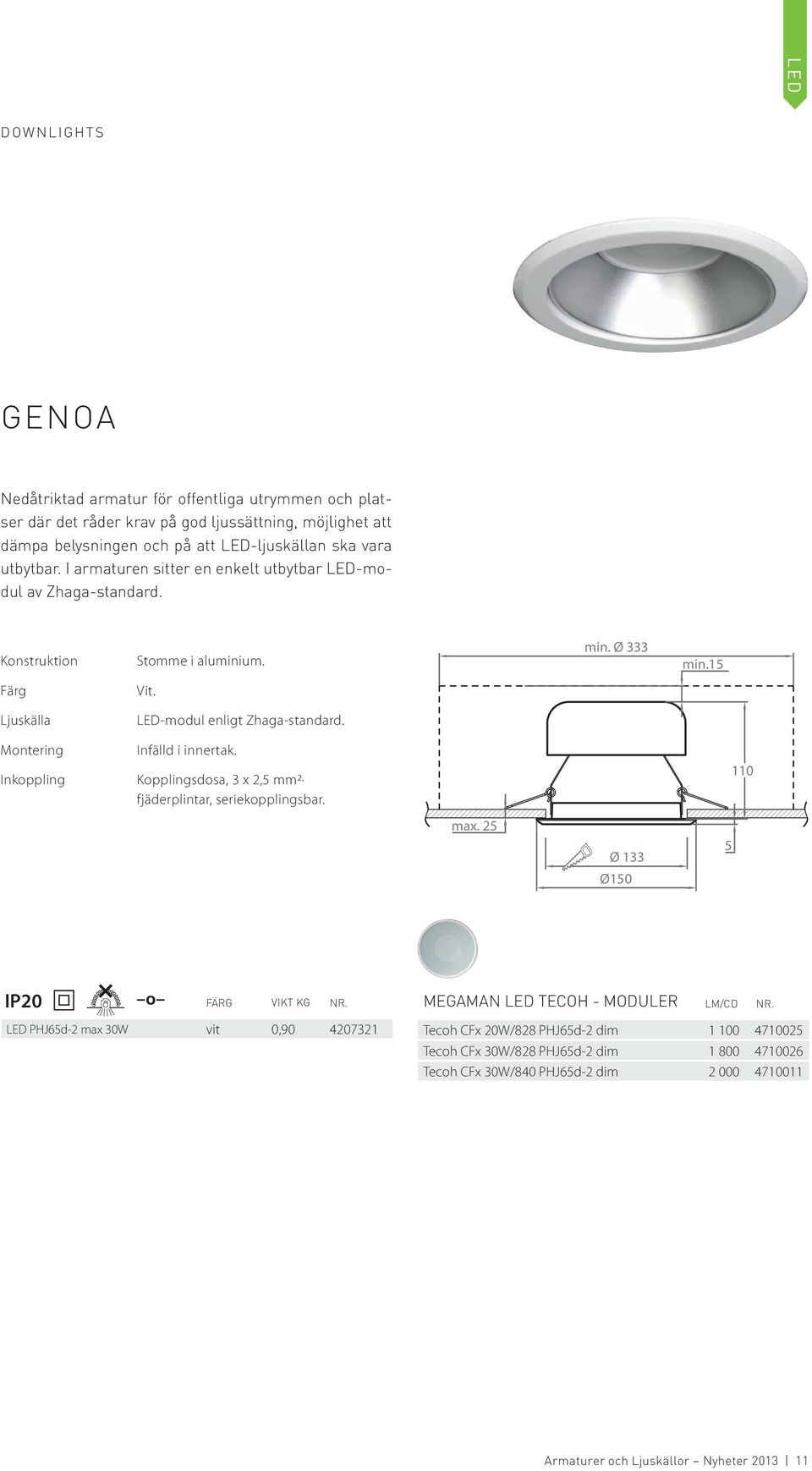

11 DOWNLIGHTS GENOA Nedåtriktad armatur för offentliga utrymmen och platser där det råder krav på god ljussättning, möjlighet att dämpa belysningen och på att LED-ljuskällan ska vara utbytbar. I armaturen sitter en enkelt utbytbar LED-modul av Zhaga-standard. Stomme i aluminium. min. Ø 333 min.15 Vit. Ljuskälla LED-modul enligt Zhaga-standard. Inkoppling Infälld i innertak. Kopplingsdosa, 3 x 2,5 mm2, fjäderplintar, seriekopplingsbar. 110 max. 25 Ø 133 Ø150 5 IP20 FÄRG VIKT KG NR. MEGAMAN LED TECOH - MODULER LM/CD NR. LED PHJ65d-2 max 30W vit 0, Tecoh CFx 20W/828 PHJ65d-2 dim Tecoh CFx 30W/828 PHJ65d-2 dim Tecoh CFx 30W/840 PHJ65d-2 dim Armaturer och Ljuskällor Nyheter

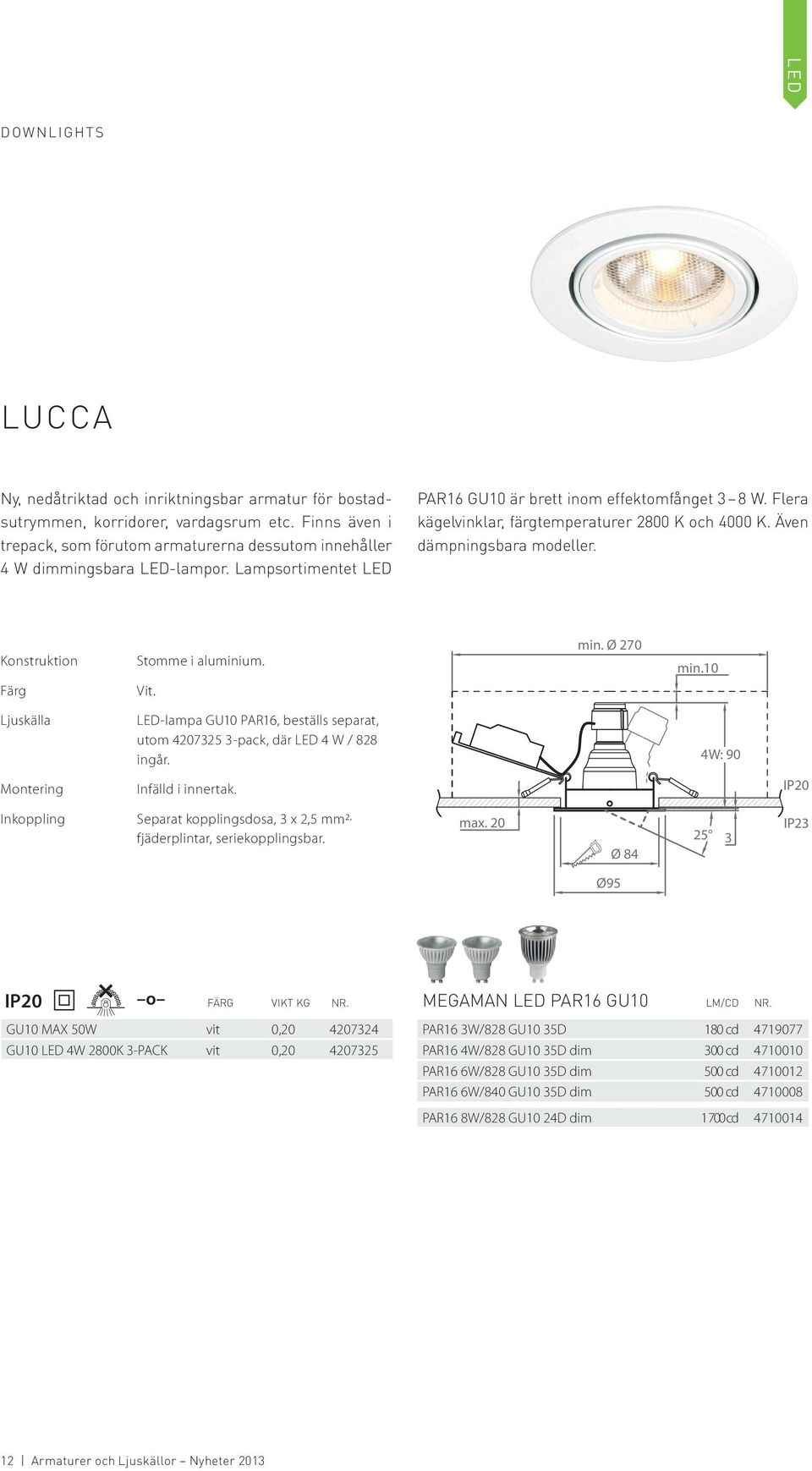

12 DOWNLIGHTS LUCCA Ny, nedåtriktad och inriktningsbar armatur för bostadsutrymmen, korridorer, vardagsrum etc. Finns även i trepack, som förutom armaturerna dessutom innehåller 4 W dimmingsbara LED-lampor. Lampsortimentet LED PAR16 GU10 är brett inom effektomfånget 3 8 W. Flera kägelvinklar, färgtemperaturer 2800 K och 4000 K. Även dämpningsbara modeller. Stomme i aluminium. Vit. min. Ø 270 min.10 Ljuskälla LED-lampa GU10 PAR16, beställs separat, utom pack, där LED 4 W / 828 ingår. 4W: 90 Infälld i innertak. IP20 Inkoppling Separat kopplingsdosa, 3 x 2,5 mm2, fjäderplintar, seriekopplingsbar. max. 20 Ø IP23 Ø95 IP20 FÄRG VIKT KG NR. MEGAMAN LED PAR16 GU10 LM/CD NR. GU10 MAX 50W vit 0, GU10 LED 4W 2800K 3-PACK vit 0, PAR16 3W/828 GU10 35D 180 cd PAR16 4W/828 GU10 35D dim 300 cd PAR16 6W/828 GU10 35D dim 500 cd PAR16 6W/840 GU10 35D dim 500 cd PAR16 8W/828 GU10 24D dim cd Armaturer och Ljuskällor Nyheter 2013

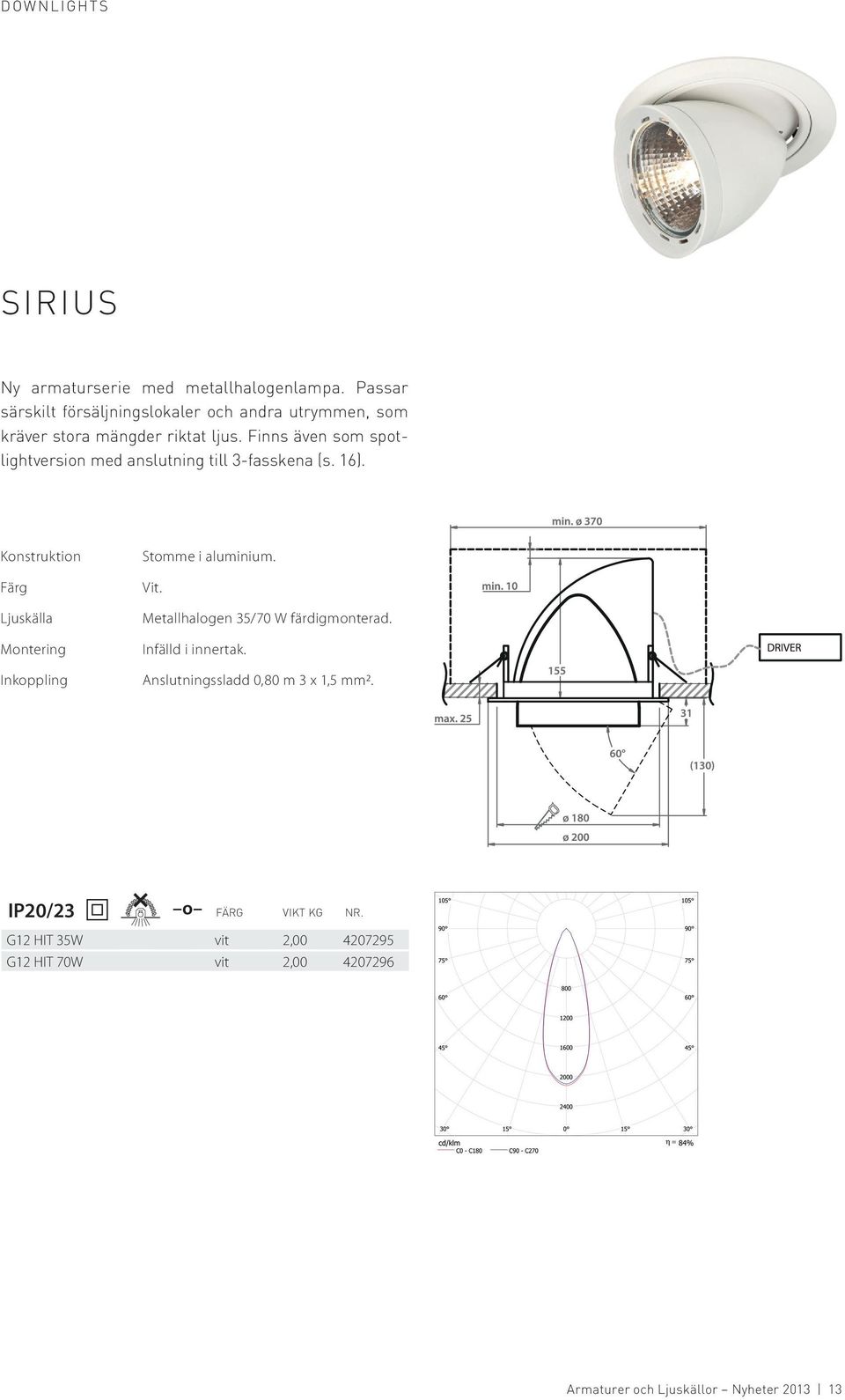

13 DOWNLIGHTS SIRIUS Ny armaturserie med metallhalogenlampa. Passar särskilt försäljningslokaler och andra utrymmen, som kräver stora mängder riktat ljus. Finns även som spotlightversion med anslutning till 3-fasskena (s. 16). Ljuskälla Inkoppling Stomme i aluminium. Vit. Metallhalogen 35/70 W färdigmonterad. Infälld i innertak. Anslutningssladd 0,80 m 3 x 1,5 mm2. IP20/23 FÄRG VIKT KG NR. G12 HIT 35W vit 2, G12 HIT 70W vit 2, Armaturer och Ljuskällor Nyheter

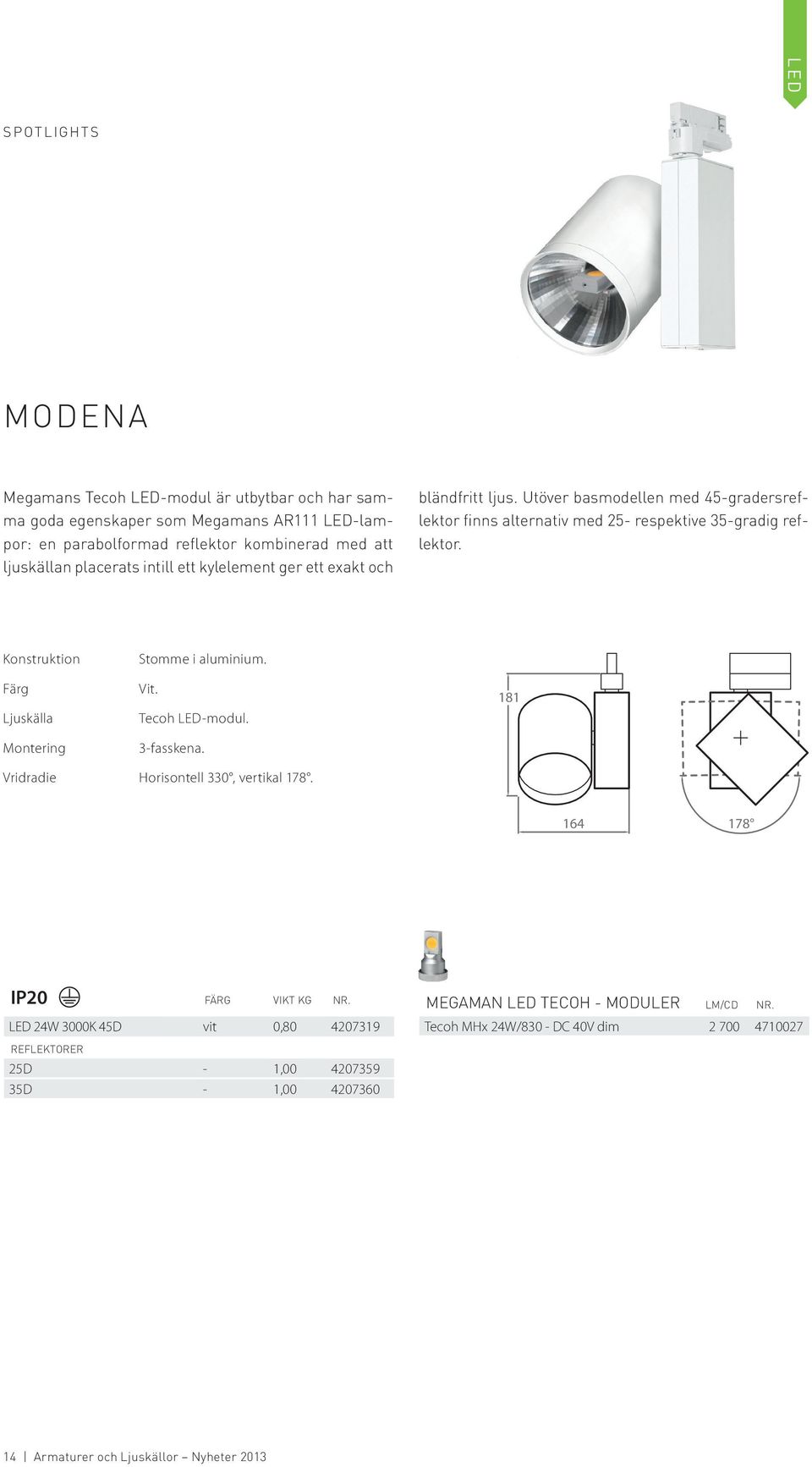

14 SPOTLIGHTS MODENA Megamans Tecoh LED-modul är utbytbar och har samma goda egenskaper som Megamans AR111 LED-lampor: en parabolformad reflektor kombinerad med att ljuskällan placerats intill ett kylelement ger ett exakt och bländfritt ljus. Utöver basmodellen med 45-gradersreflektor finns alternativ med 25- respektive 35-gradig reflektor. Ljuskälla Stomme i aluminium. Vit. Tecoh LED-modul. 3-fasskena. 181 Vridradie Horisontell 330, vertikal IP20 FÄRG VIKT KG NR. LED 24W 3000K 45D vit 0, REFLEKTORER 25D - 1, D - 1, MEGAMAN LED TECOH - MODULER LM/CD NR. Tecoh MHx 24W/830 - DC 40V dim Armaturer och Ljuskällor Nyheter 2013

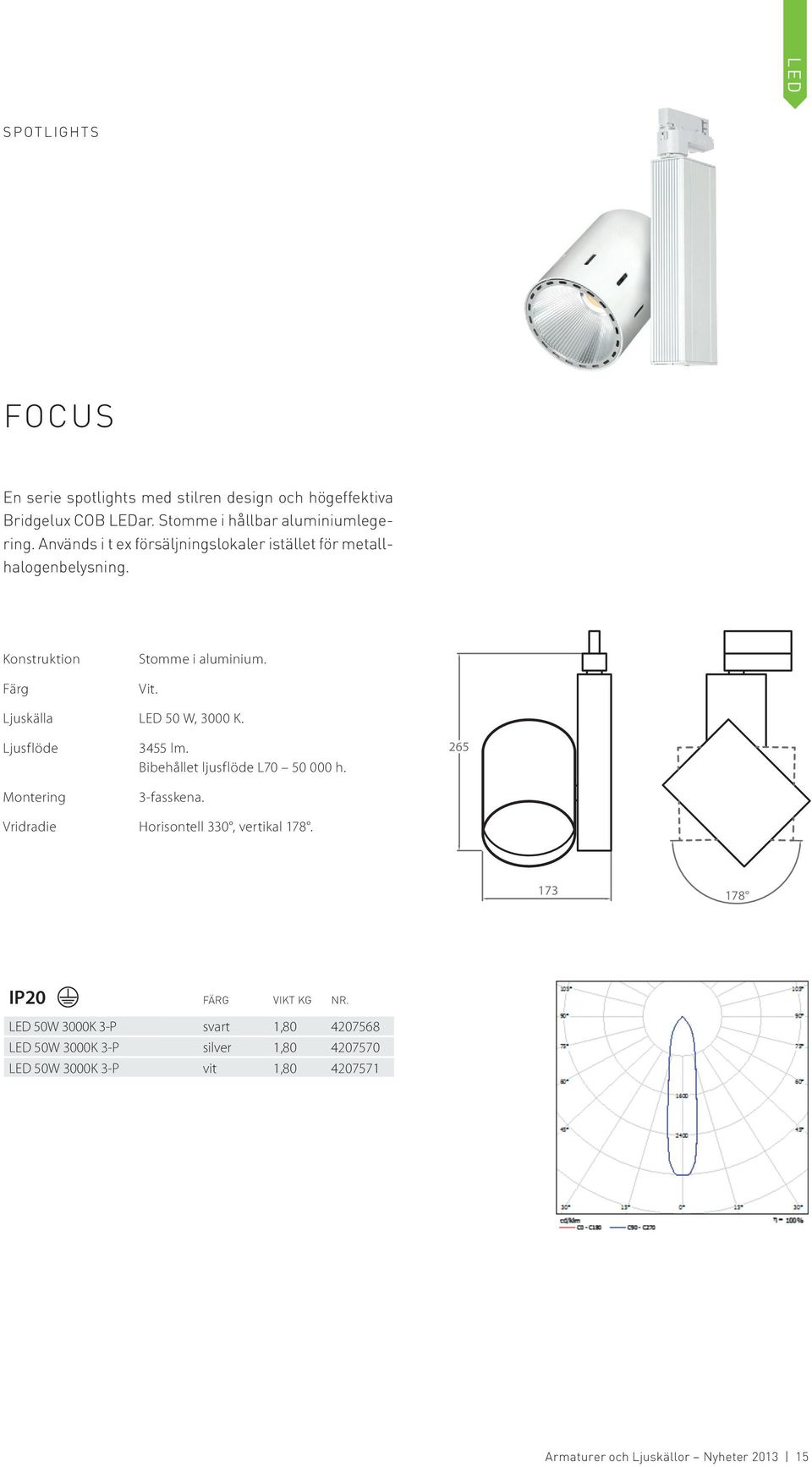

15 SPOTLIGHTS FOCUS En serie spotlights med stilren design och högeffektiva Bridgelux COB LEDar. Stomme i hållbar aluminiumlegering. Används i t ex försäljningslokaler istället för metallhalogenbelysning. Stomme i aluminium. Vit. Ljuskälla LED 50 W, 3000 K. Ljusflöde 3455 lm. Bibehållet ljusflöde L h. 3-fasskena. 265 Vridradie Horisontell 330, vertikal IP20 FÄRG VIKT KG NR. LED 50W 3000K 3-P svart 1, LED 50W 3000K 3-P silver 1, LED 50W 3000K 3-P vit 1, Armaturer och Ljuskällor Nyheter

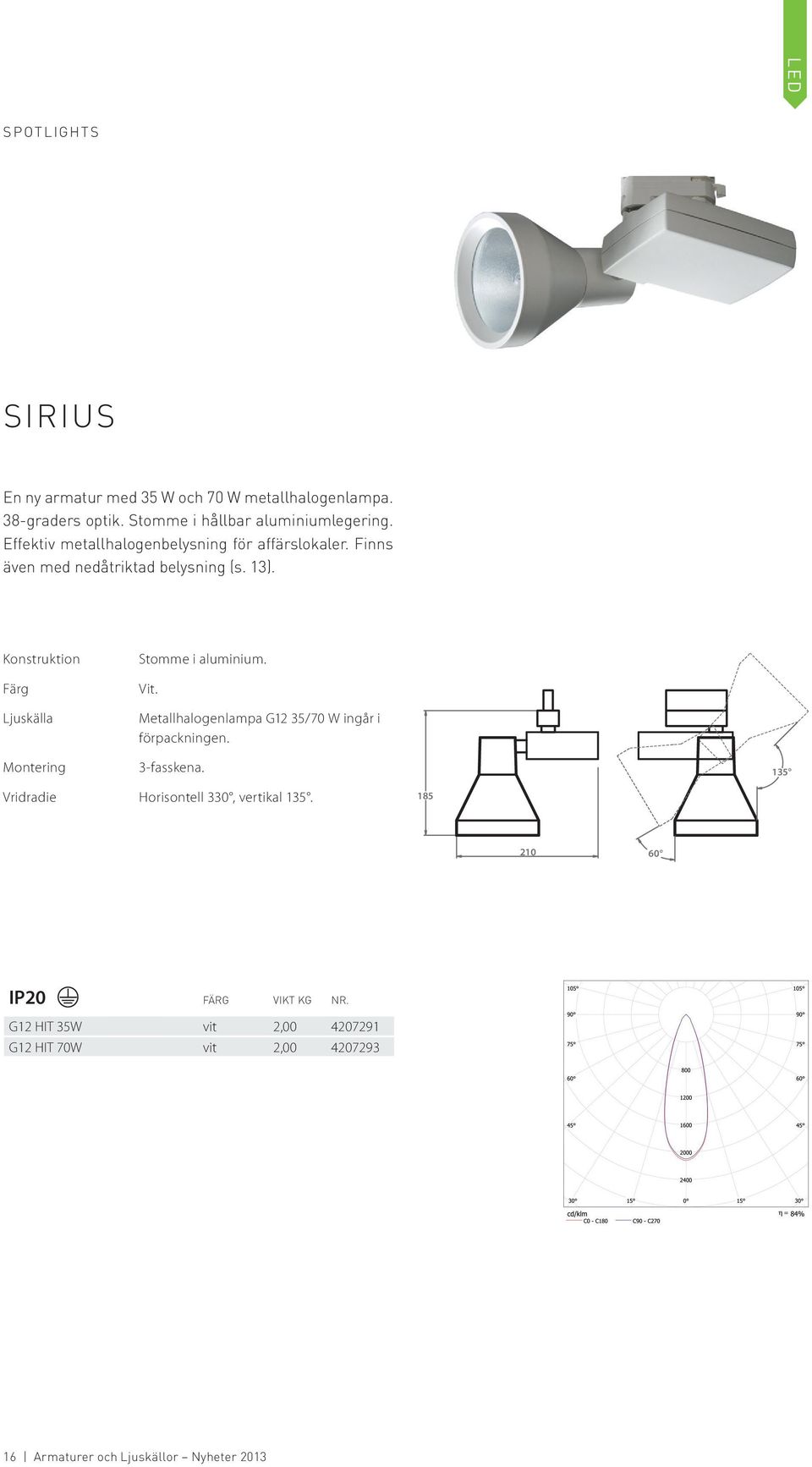

16 SPOTLIGHTS SIRIUS En ny armatur med 35 W och 70 W metallhalogenlampa. 38-graders optik. Stomme i hållbar aluminiumlegering. Effektiv metallhalogenbelysning för affärslokaler. Finns även med nedåtriktad belysning (s. 13). Ljuskälla Stomme i aluminium. Vit. Metallhalogenlampa G12 35/70 W ingår i förpackningen. 3-fasskena. Vridradie Horisontell 330, vertikal IP20 FÄRG VIKT KG NR. G12 HIT 35W vit 2, G12 HIT 70W vit 2, Armaturer och Ljuskällor Nyheter 2013

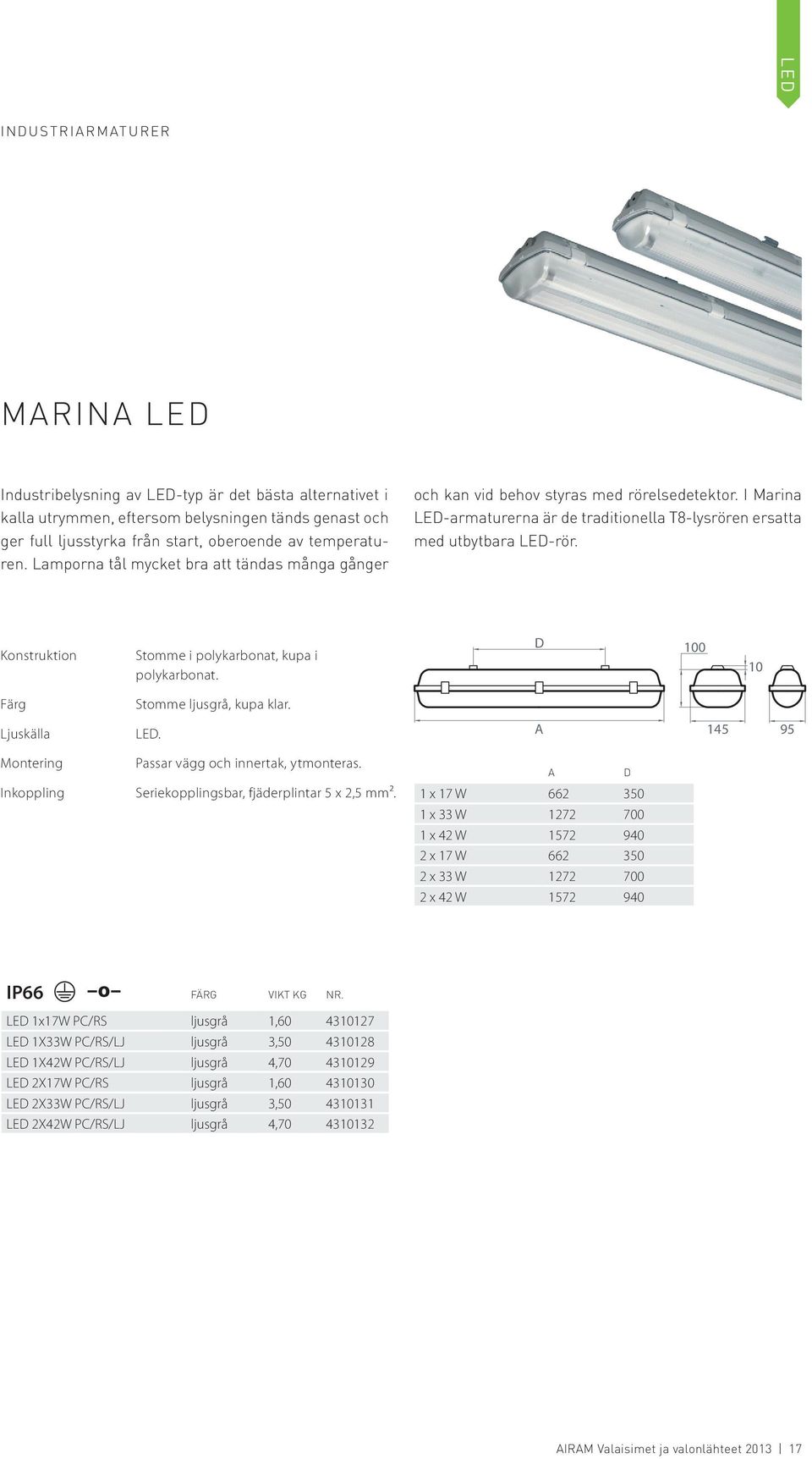

17 INDUSTRIARMATURER MARINA LED Industribelysning av LED-typ är det bästa alternativet i kalla utrymmen, eftersom belysningen tänds genast och ger full ljusstyrka från start, oberoende av temperaturen. Lamporna tål mycket bra att tändas många gånger och kan vid behov styras med rörelsedetektor. I Marina LED-armaturerna är de traditionella T8-lysrören ersatta med utbytbara LED-rör. Stomme i polykarbonat, kupa i polykarbonat. D Ljuskälla Inkoppling Stomme ljusgrå, kupa klar. LED. Passar vägg och innertak, ytmonteras. Seriekopplingsbar, fjäderplintar 5 x 2,5 mm². 1 x 17 W x 33 W x 42 W x 17 W x 33 W x 42 W A A D IP66 FÄRG VIKT KG NR. LED 1x17W PC/RS ljusgrå 1, LED 1X33W PC/RS/LJ ljusgrå 3, LED 1X42W PC/RS/LJ ljusgrå 4, LED 2X17W PC/RS ljusgrå 1, LED 2X33W PC/RS/LJ ljusgrå 3, LED 2X42W PC/RS/LJ ljusgrå 4, AIRAM Valaisimet ja valonlähteet

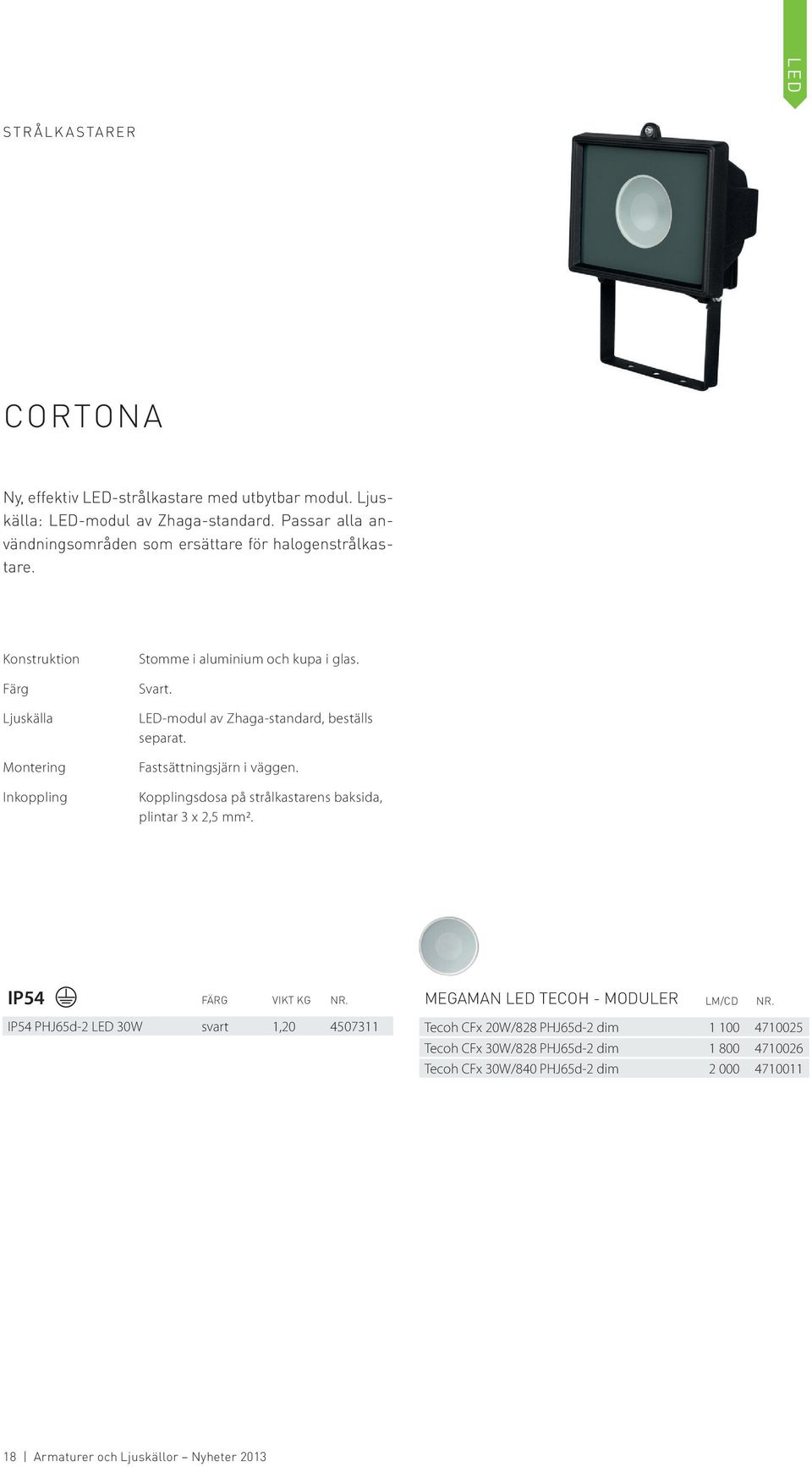

18 STRÅLKASTARER CORTONA Ny, effektiv LED-strålkastare med utbytbar modul. Ljuskälla: LED-modul av Zhaga-standard. Passar alla användningsområden som ersättare för halogenstrålkastare. Ljuskälla Inkoppling Stomme i aluminium och kupa i glas. Svart. LED-modul av Zhaga-standard, beställs separat. Fastsättningsjärn i väggen. Kopplingsdosa på strålkastarens baksida, plintar 3 x 2,5 mm2. IP54 FÄRG VIKT KG NR. IP54 PHJ65d-2 LED 30W svart 1, MEGAMAN LED TECOH - MODULER LM/CD NR. Tecoh CFx 20W/828 PHJ65d-2 dim Tecoh CFx 30W/828 PHJ65d-2 dim Tecoh CFx 30W/840 PHJ65d-2 dim Armaturer och Ljuskällor Nyheter 2013

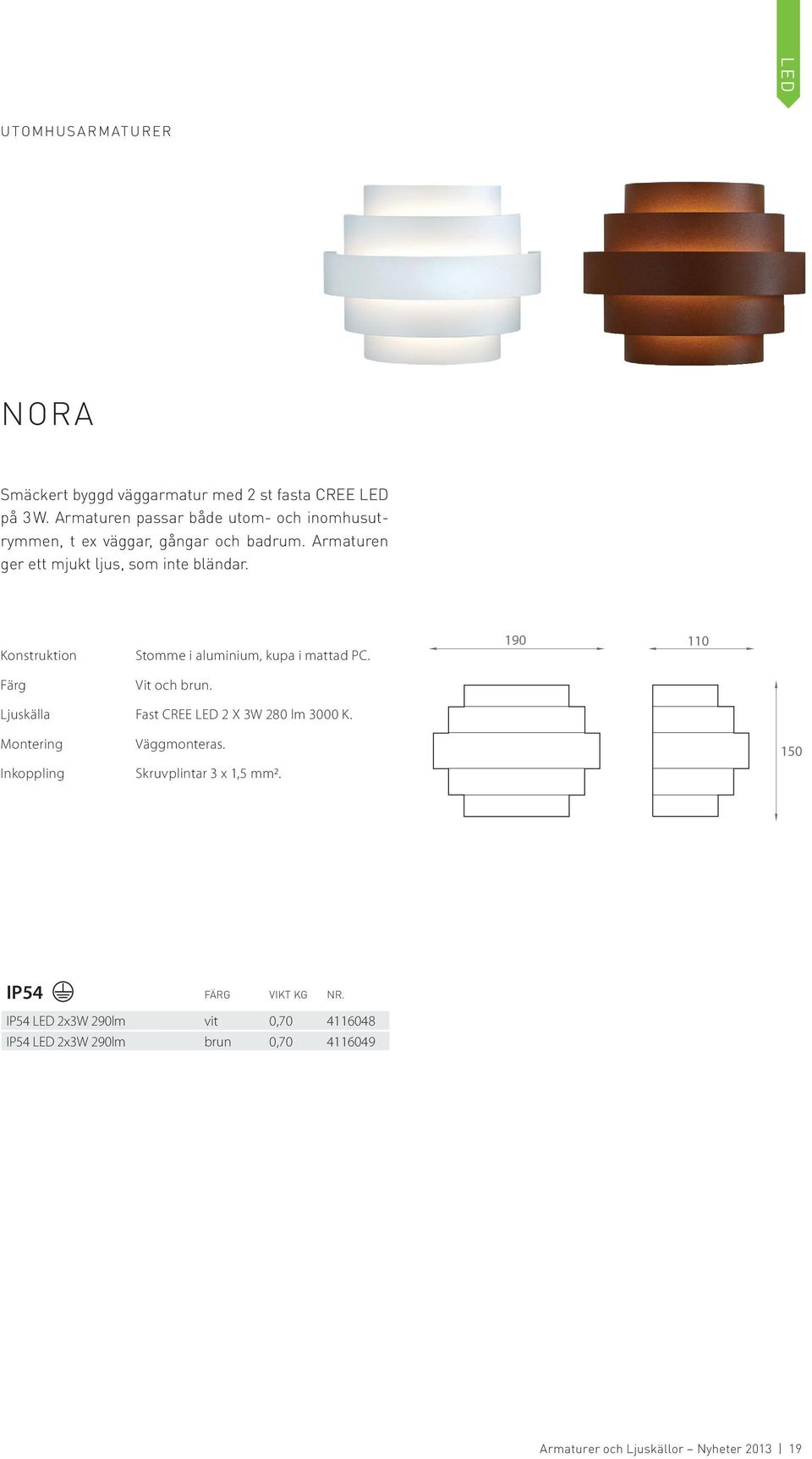

19 UTOMHUSARMATURER NORA Smäckert byggd väggarmatur med 2 st fasta CREE LED på 3 W. Armaturen passar både utom- och inomhusutrymmen, t ex väggar, gångar och badrum. Armaturen ger ett mjukt ljus, som inte bländar. Stomme i aluminium, kupa i mattad PC. Vit och brun Ljuskälla Fast CREE LED 2 X 3W 280 lm 3000 K. Inkoppling Väggmonteras. Skruvplintar 3 x 1,5 mm IP54 FÄRG VIKT KG NR. IP54 LED 2x3W 290lm vit 0, IP54 LED 2x3W 290lm brun 0, Armaturer och Ljuskällor Nyheter

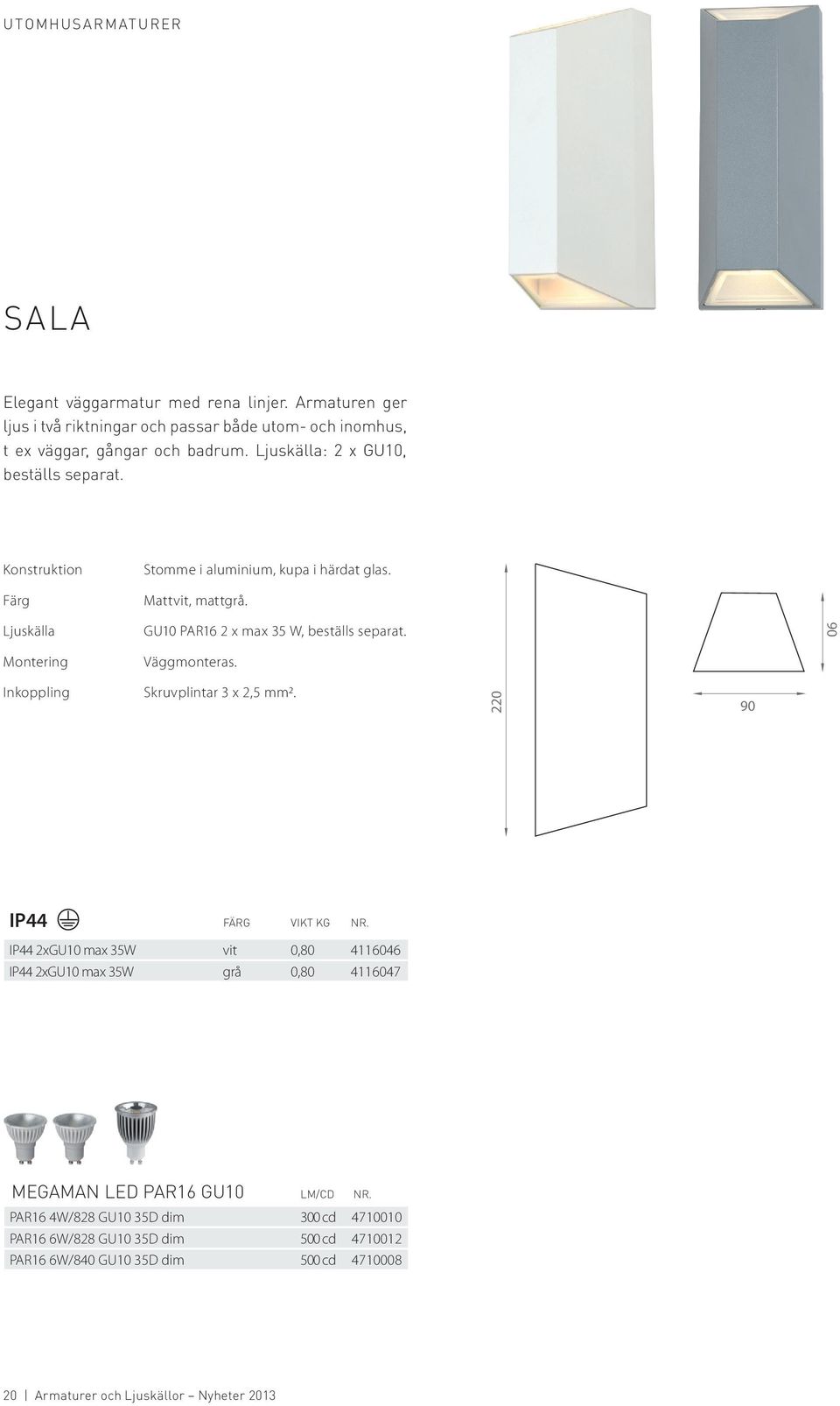

20 UTOMHUSARMATURER SALA Elegant väggarmatur med rena linjer. Armaturen ger ljus i två riktningar och passar både utom- och inomhus, t ex väggar, gångar och badrum. Ljuskälla: 2 x GU10, beställs separat. Ljuskälla Stomme i aluminium, kupa i härdat glas. Mattvit, mattgrå. GU10 PAR16 2 x max 35 W, beställs separat. Väggmonteras. 90 Inkoppling Skruvplintar 3 x 2,5 mm IP44 FÄRG VIKT KG NR. IP44 2xGU10 max 35W vit 0, IP44 2xGU10 max 35W grå 0, MEGAMAN LED PAR16 GU10 LM/CD NR. PAR16 4W/828 GU10 35D dim 300 cd PAR16 6W/828 GU10 35D dim 500 cd PAR16 6W/840 GU10 35D dim 500 cd Armaturer och Ljuskällor Nyheter 2013

21 AIRAM PRO LED Airams PRO LED-serie innefattar ett heltäckande urval av lampor för proffsbruk. Alla åtta modeller har lång brinntid ( timmar) och tål att tändas mer än gånger. Lamporna är små och lätta, och passar därmed bra som ersättare för glödlampor. Denna s k fastighetsskötarens lampmodellserie passar särskilt bra när kostnaderna för lampbyten har betydelse. Passar särskilt bra utomhus och i trapphus. Ger full ljusstyrka direkt, även vid stark kyla. Tål att tändas mer än gånger. Brinntid timmar. Temperaturområde -30 C +40 C. Särskilt anpassade för ljusproduktion, upp till > 95 lm/w. Vid, glödlampsliknande ljusfördelning 330. Kontinuerligt spektrum, god färgåtergivning Ra 80. temperaturer 2800 K och 4000 K. God färgprecision +/- 150 K. Ingen UV- eller IR-strålning. Inget kvicksilver. Ej dämpningsbar. 3 års garanti. AIRAM PRO LED WATT SOCKEL BRINNTID TC/K LM/CD MÅTT MM FRP 1 FRP 2 NR E-NR EAN Kronlampa C42 7W E h Ø 42/ Klotlampa P45 6W E h Ø 45/ Klotlampa P45 6W E h Ø 45/ Normallampa A55 8 W E h Ø 55/ Normallampa A60 11 W E h Ø 60/ Klotlampa P45 6W E h Ø 45/ Normallampa A55 8 W E h Ø 55/ Normallampa A60 11 W E h Ø 60/ Armaturer och Ljuskällor Nyheter

22 MEGAMAN SMART SERIEN Megamans Smart Serien består av ett heltäckande sortiment som omfattar sju lampmodeller. Lamporna är små och lätta, och passar utmärkt som ersättare för glöd- och halogenlampor, samt även lågenergilampor. Serien har gjorts mycket ljuseffektiv och förmånlig genom att optimera brinntiden till timmar, vilket är fullt tillräckligt för de flesta användningsändamål. Till skillnad från lågenergilampor uppnås full ljusstyrka direkt, även vid kall väderlek. Begränsat bassortiment. Lågt pris i förhållande till egenskaperna. Ger full ljusstyrka direkt, även i stark kyla. Tål att tändas mer än gånger. Brinntid timmar. Temperaturområde -30 C +40 C. Särskilt anpassade för ljusproduktion, upp till > 95 lm/w. Vid, glödlampsliknande ljusfördelning 330. Kontinuerligt spektrum, god färgåtergivning Ra 80. temperatur 2800 K. God färgprecision +/- 150 K. Ingen UV- eller IR-strålning. Inget kvicksilver. Ej dämpningsbar. 3 års garanti. MEGAMAN SMART SERIEN LED 22 Armaturer och Ljuskällor Nyheter 2013 WATT SOCKEL BRINNTID TC/K LM/CD MÅTT MM FRP 1 FRP 2 NR E-NR EAN Päronlampa, opal, dimbar % 2W E Ø 22/ Kron B35, opal 2W E Ø 35/ Kron B35, opal 3,5W E Ø 35/ Klot P45, opal 2W E Ø 45/ Klot P45, opal 2W E Ø 45/ Klot P45, opal 3,5W E Ø 45/ Klot P45, opal 3,5W E Ø 45/ Normal A55, opal 4W E Ø 55/ Normal A55, opal 5,5W E Ø 55/ Normal A60, opal 9,5W E Ø 60/ Normal A65, opal 11W E Ø 65/ PAR W GU cd Ø 50/ G9, dimbar % 3W G lm Ø 22/ GX53-puck 5W GX lm Ø 75/

23 Armaturer och Ljuskällor Nyheter
