MONTERINGSANVISNING. Rökdetektor RCKD. Exempel på installation. Returluftintag. 5 d h. Hydraulic diameter. d h = H+B. MIN 3xd.

Transkript

1 ONTERINGSANVISNING / Sept ontering och placering RCKD skall placeras i flödesriktningen, enligt rikningspilen (se detektorkåpans form eller ovansidan huset). RCKD är lägesoberoende och kan monteras på valfri sida av kanalen. Vi rekommenderar att RCKD monteras på minst samma avstånd från kyl- och värmebatterier eller luftfuktare som vanliga kanaltemperaturgivare. Den bör dessutom placeras så, att avståndet till närmaste störning i kanalen (t ex böj, filter eller spjäll) - i luftflödesriktningen räknat - är minst lika stort som 3 x kanalens hydrauliska diameter. Närmaste placering efter sådan störning bör vara 5 x kanalens hydrauliska diameter. Observera fotens form av en pil, vilken skall peka i luftstömmens riktning. efter kanalböj. Returluftintag. vid returluftintag. 5 d h 5 d h Vid stora temperaturskillnader t ex utomhus eller på kallvindar måste detektorn isoleras från omgivande luft. Se punkt 9. Hydraulisk diameter Hydraulic diameter Hydraulic diameter CIRKULÄR KANAL REKTANGULÄR KANAL CIRCULAR DUCT CIRCULAR DUCT RECTANGULAR DUCT RECTANGULAR DUCT d h = D d h = D 2xHxB 2xHxB d h = d h = H+B H H+B H Ø D Ø D B B med störkällor: - fläkt - spjäll - ljuddämpare - batteri - luftbehandlingsaggregat - kanalböj - avgrening - dimensionsförändring Example of location Example of location KANALBÖJ FLÄKT KANALBÖJ FLÄKT IN 3xd h FRÅNLUFT TILLUFT AVGRENING LUFTBEHANDLINGSAGGREGAT FRÅNLUFT TILLUFT AVGRENING LUFTBEHANDLINGSAGGREGAT IN IN 3xd 3xd h h IN IN 3xd 3xd h h IN 3xdh 1

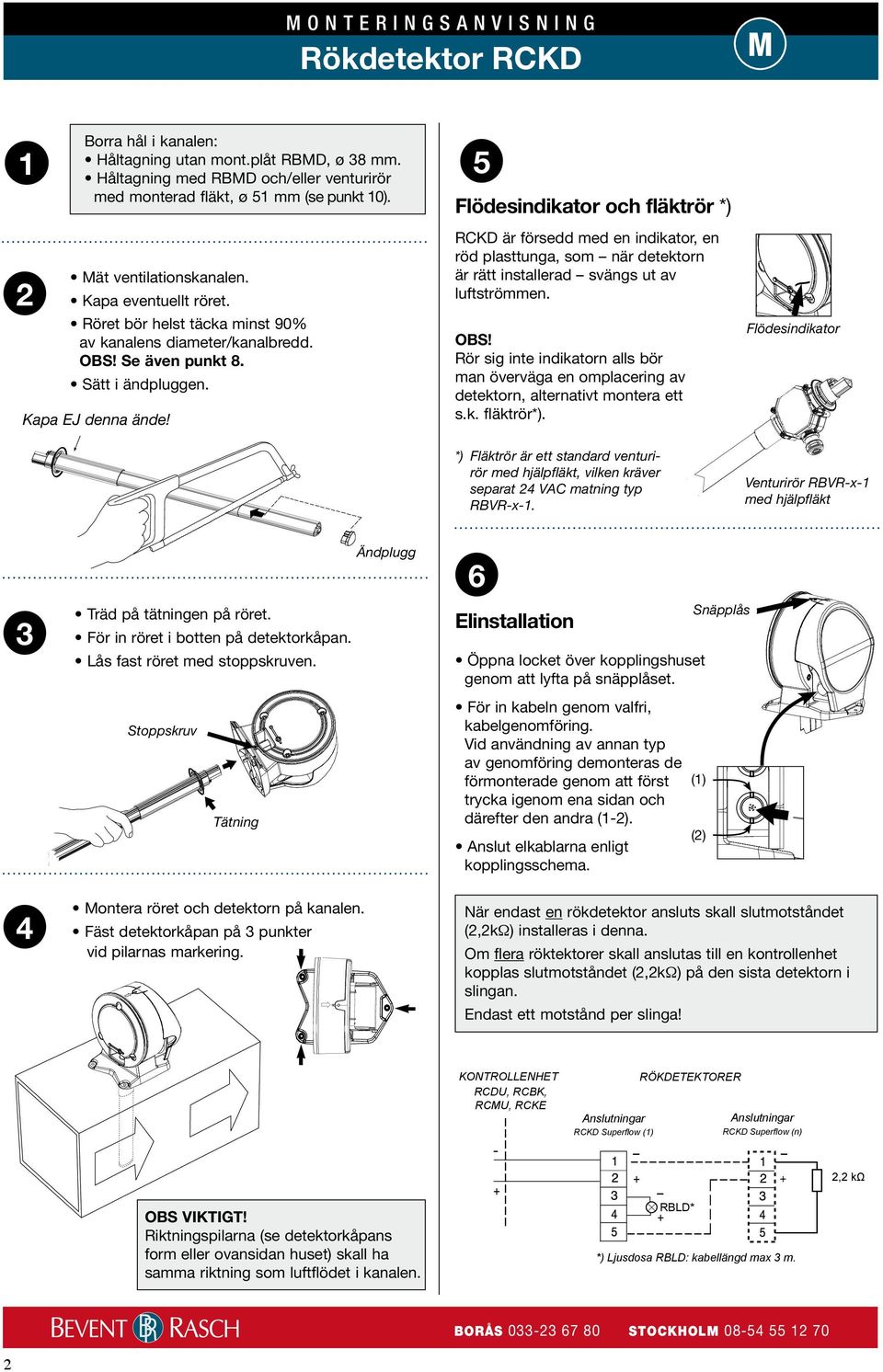

2 ONTERINGSANVISNING 1 2 Borra hål i kanalen: Håltagning utan mont.plåt RBD, ø 38 mm. Håltagning med RBD och/eller venturirör med monterad fläkt, ø 51 mm (se punkt 10). 5 Flödesindikator och fläktrör *) RCKD är försedd med en indikator, en röd plasttunga, som när detektorn är rätt installerad svängs ut av luftströmmen. ät ventilationskanalen. Kapa eventuellt röret. Röret bör helst täcka minst 90% av kanalens diameter/kanalbredd. OBS! Se även punkt 8. Flödesindikator OBS! Rör sig inte indikatorn alls bör man överväga en omplacering av detektorn, alternativt montera ett s.k. fläktrör*). Sätt i ändpluggen. Kapa EJ denna ände! *) Fläktrör är ett standard venturirör med hjälpfläkt, vilken kräver separat 24 VAC matning typ RBVR-x-1. Ändplugg 3 Träd på tätningen på röret. För in röret i botten på detektorkåpan. Lås fast röret med stoppskruven. Stoppskruv Tätning 6 Snäpplås Elinstallation Öppna locket över kopplingshuset genom att lyfta på snäpplåset. För in kabeln genom valfri, kabelgenomföring. Vid användning av annan typ av genomföring demonteras de förmonterade genom att först (1) trycka igenom ena sidan och därefter den andra (1-2). (2) Anslut elkablarna enligt kopplingsschema. 4 ontera röret och detektorn på kanalen. Fäst detektorkåpan på 3 punkter vid pilarnas markering. Venturirör RBVR-x-1 med hjälpfläkt När endast en rökdetektor ansluts skall slutmotståndet (2,2kΩ) installeras i denna. Om flera röktektorer skall anslutas till en kontrollenhet kopplas slutmotståndet (2,2kΩ) på den sista detektorn i slingan. Endast ett motstånd per slinga! KONTROLLENHET RCDU, RCBK, RCU, RCKE RÖKDETEKTORER Anslutningar Anslutningar RCKD Superflow (1) RCKD Superflow (n) 2,2 kω OBS VIKTIGT! Riktningspilarna (se detektorkåpans form eller ovansidan huset) skall ha samma riktning som luftflödet i kanalen. RBLD* *) Ljusdosa RBLD: kabellängd max 3 m. BORÅS STOCKHOL

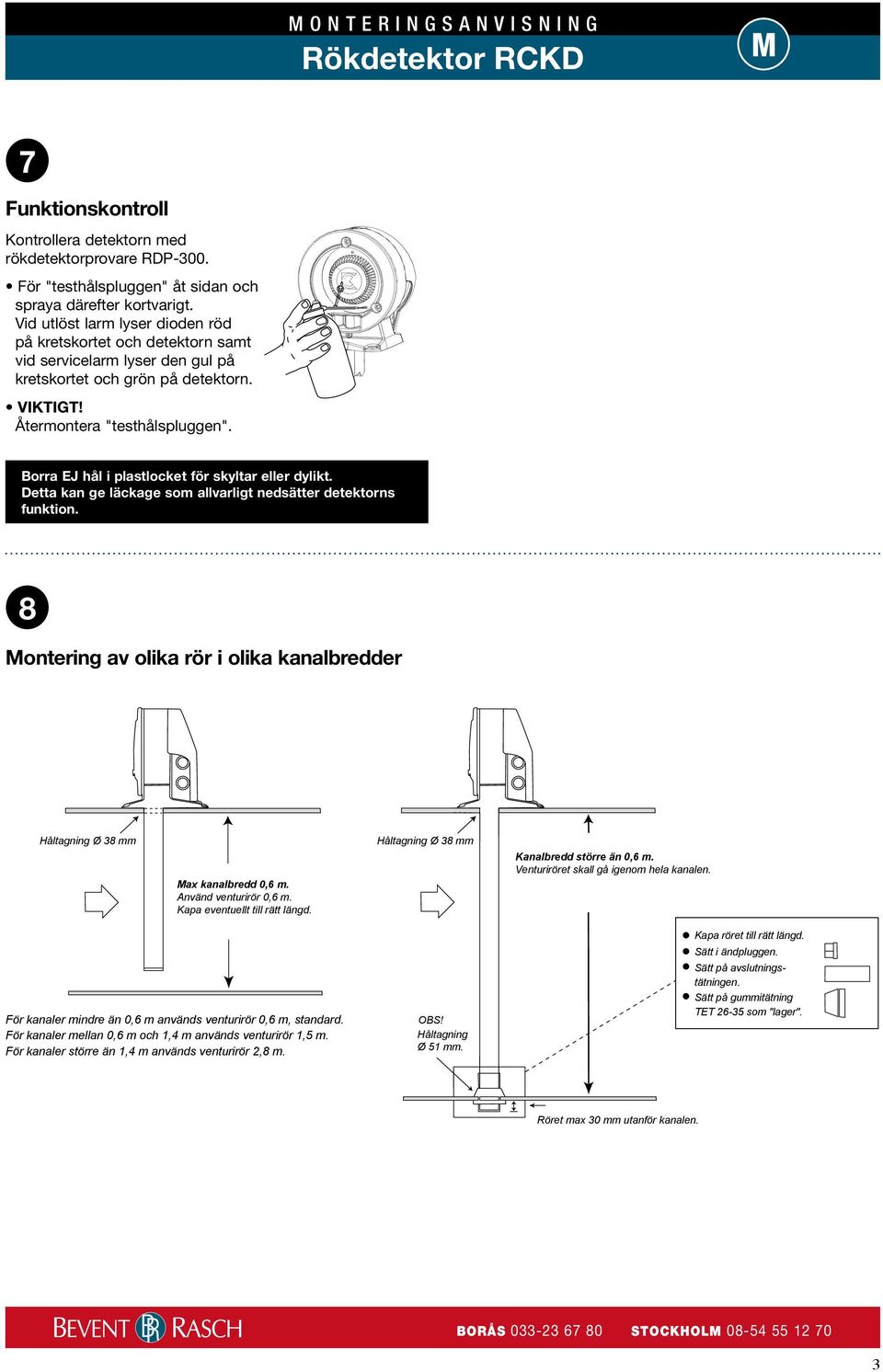

3 ONTERINGSANVISNING 7 Funktionskontroll Kontrollera detektorn med rökdetektorprovare RDP-300. För "testhålspluggen" åt sidan och spraya därefter kortvarigt. Vid utlöst larm lyser dioden röd på kretskortet och detektorn samt vid servicelarm lyser den gul på kretskortet och grön på detektorn. VIKTIGT! Återmontera "testhålspluggen". Borra EJ hål i plastlocket för skyltar eller dylikt. Detta kan ge läckage som allvarligt nedsätter detektorns funktion. 8 ontering av olika rör i olika kanalbredder Håltagning Ø 38 mm ax kanalbredd 0,6 m. Använd venturirör 0,6 m. Kapa eventuellt till rätt längd. Håltagning Ø 38 mm Kanalbredd större än 0,6 m. Venturiröret skall gå igenom hela kanalen. För kanaler mindre än 0,6 m används venturirör 0,6 m, standard. För kanaler mellan 0,6 m och 1,4 m används venturirör 1,5 m. För kanaler större än 1,4 m används venturirör 2,8 m. OBS! Håltagning Ø 51 mm. Kapa röret till rätt längd. Sätt i ändpluggen. Sätt på avslutningstätningen. Sätt på gummitätning TET som "lager". Röret max 30 mm utanför kanalen. 3

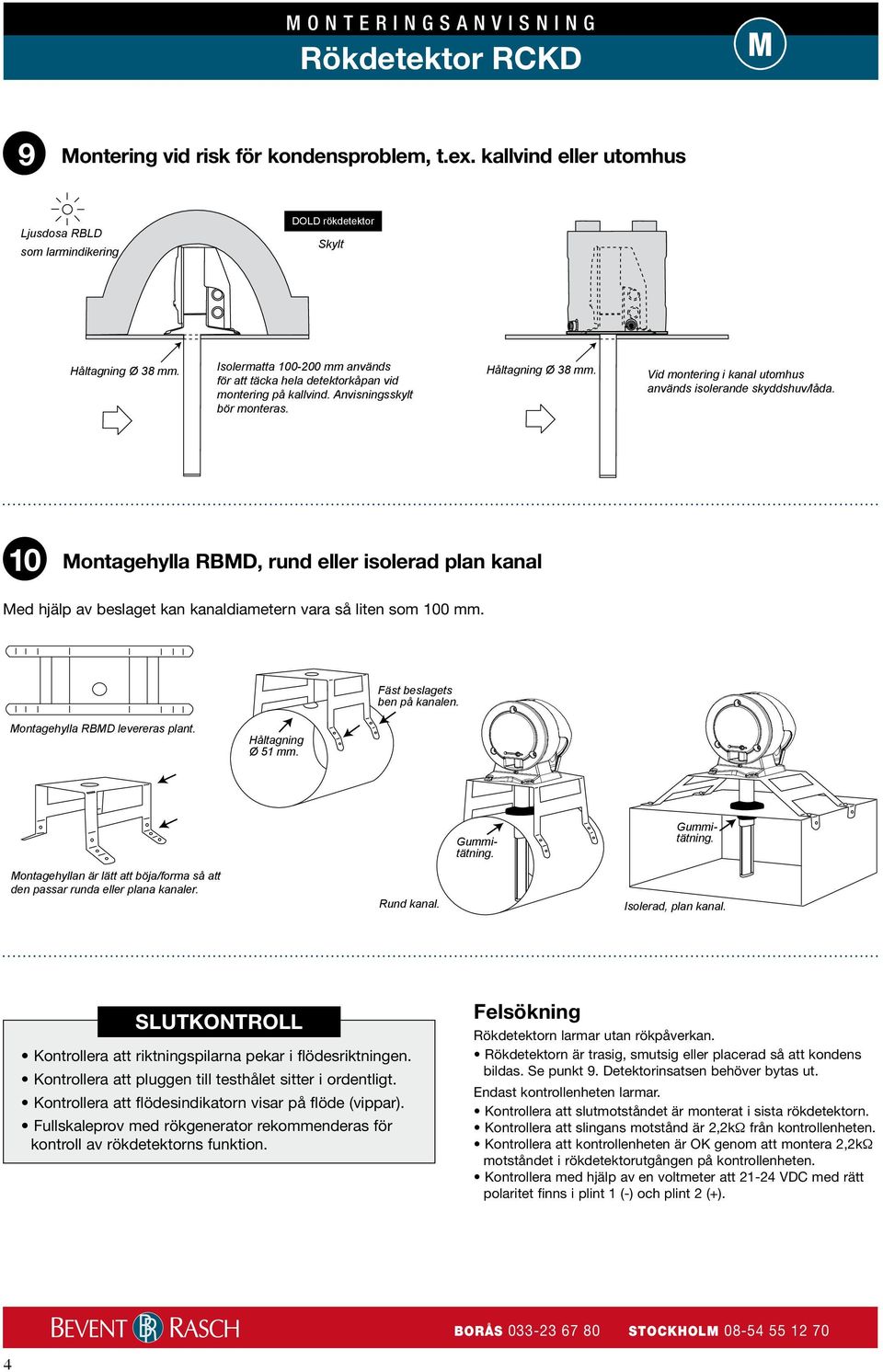

4 ONTERINGSANVISNING 9 ontering vid risk för kondensproblem, t.ex. kallvind eller utomhus Ljusdosa Extern LED RBLD som som larmindikering. Remote LED indication. DOLD rökdetektor Skylt Håltagning Ø 38 mm. Drill a hole Ø 38 mm. Isolermatta mm används för att täcka för att hela täcka Uniguarden hela detektorkåpan vid montering vid på montering kallvind. på Anvisningsskylt kallvind. Anvisningsskylt bör monteras. bör monteras. Use insulation cover of mm and protect the entire Uniguard. A sign should be used to show location of the detector. Håltagning Ø 38 mm. Vid montering i kanal utomhus används isolerande skyddshuv/låda. 10 ontagehylla RBD, rund eller isolerad plan kanal ed hjälp av beslaget kan kanaldiametern vara så liten som 100 mm. Fäst beslagets ben på kanalen. ontagehylla RBD levereras plant. Håltagning Ø 51 mm. Gummitätning. Gummitätning. ontagehyllan är lätt att böja/forma så att den passar runda eller plana kanaler. Rund kanal. Isolerad, plan kanal. SLUTKONTROLL Kontrollera att riktningspilarna pekar i flödesriktningen. Kontrollera att pluggen till testhålet sitter i ordentligt. Kontrollera att flödesindikatorn visar på flöde (vippar). Fullskaleprov med rökgenerator rekommenderas för kontroll av rökdetektorns funktion. Felsökning Rökdetektorn larmar utan rökpåverkan. Rökdetektorn är trasig, smutsig eller placerad så att kondens bildas. Se punkt 9. Detektorinsatsen behöver bytas ut. Endast kontrollenheten larmar. Kontrollera att slutmotståndet är monterat i sista rökdetektorn. Kontrollera att slingans motstånd är 2,2kΩ från kontrollenheten. Kontrollera att kontrollenheten är OK genom att montera 2,2kΩ motståndet i rökdetektorutgången på kontrollenheten. Kontrollera med hjälp av en voltmeter att VDC med rätt polaritet finns i plint 1 (-) och plint 2 (+). 4

5 DRIFT & UNDERHÅLL DU Periodiskt underhåll och kontroll: Detektor skall funktionskontrolleras och rengöras regelbundet för att upprätthålla god funktion. Funktionskontroll Kontrollera detektorn med rök från t.ex. tändsticka eller rökdetektorprovare i sprayform. Tag antingen av den genomsynliga kåpan eller blås in röken genom hålet i kåpan. Kontrollera att pluggen till testhålet tätar. Kontrollera att locket och dess packningar tätar mot bottendelen. Kontrollera att flödesindikatorn visar flöde (vippar) då ventilationen är i drift. Rengöring Rör och kåpa kan rengöras med dammsugare. Detektorhuvud kan rengöras genom försiktig renblåsning med ren och torr luft. En noggrann rengöring inuti detektorhuvudet skall endast utföras av leverantören. Tag därför kontakt med Bevent Rasch. Felsökning Rökdetektorn visar servicelarm (lysdiod lyser grönt) Detektorn är smutsig och behöver rengöras enl. vidstående. Om inte detta hjälper, tag kontakt med Bevent Rasch. Kontrollera att pluggen till testhålet tätar. Rökdetektor larmar utan rökpåverkan (lysdiod lyser rött) Detektorn är mycket smutsig och måste bytas ut. Tag kontakt med Bevent Rasch. Rökdetektorn har placerats så att kondens bildats t.ex. utomhus, på kallvind, i kök etc. Detektorn måste flyttas eller isoleras. Endast tillhörande kontrollenhet larmar ät med urkopplad kontrollenhet att detektorslingans motstånd är 2,2 kω. Kontrollera att kontrollenheten är OK genom att montera slutmotståndet (2,2 kω) direkt på detektorutgången i kontrollenheten. 5
