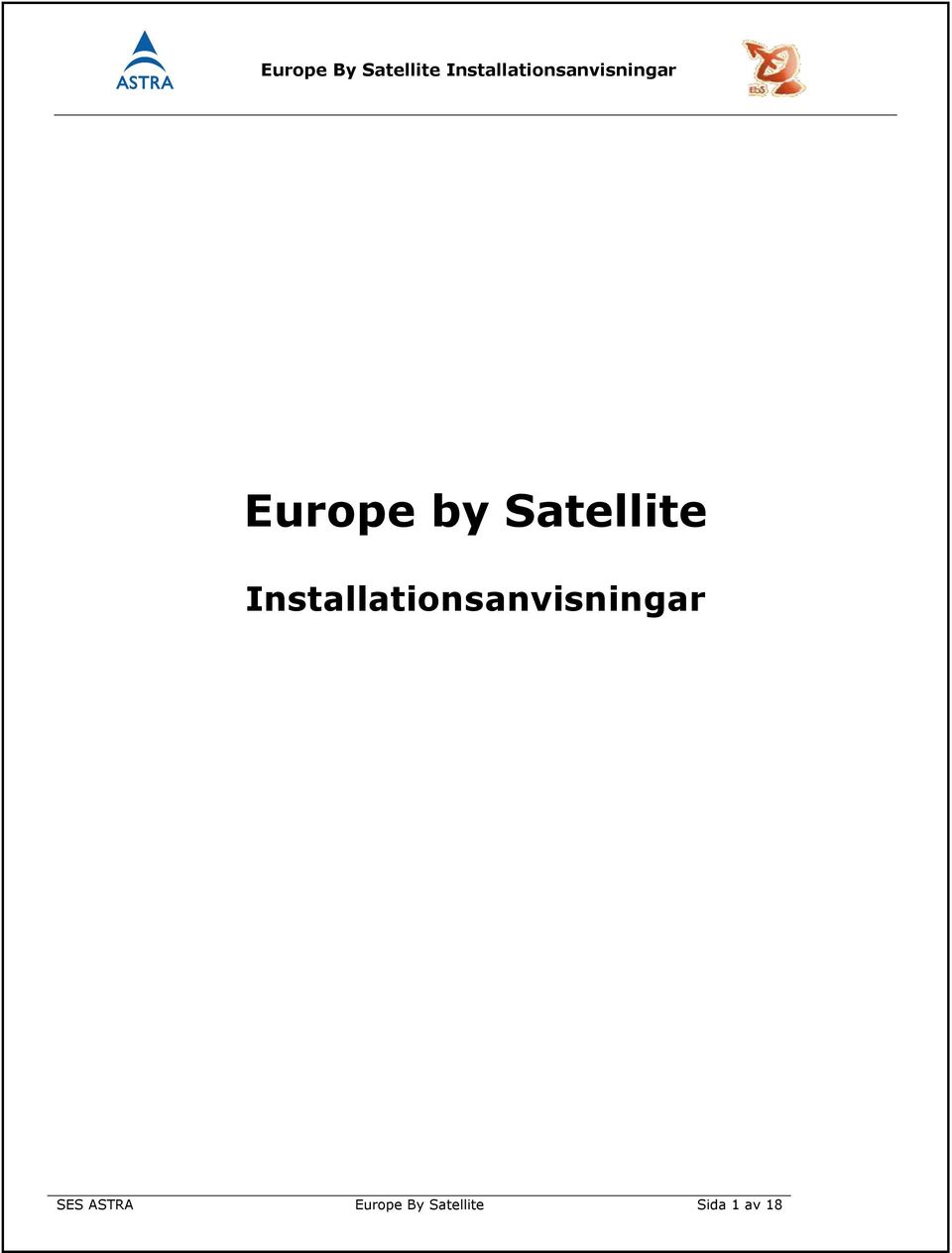

1 Europe by Satellite Installationsanvisningar SES ASTRA Europe By Satellite Sida 1 av 18

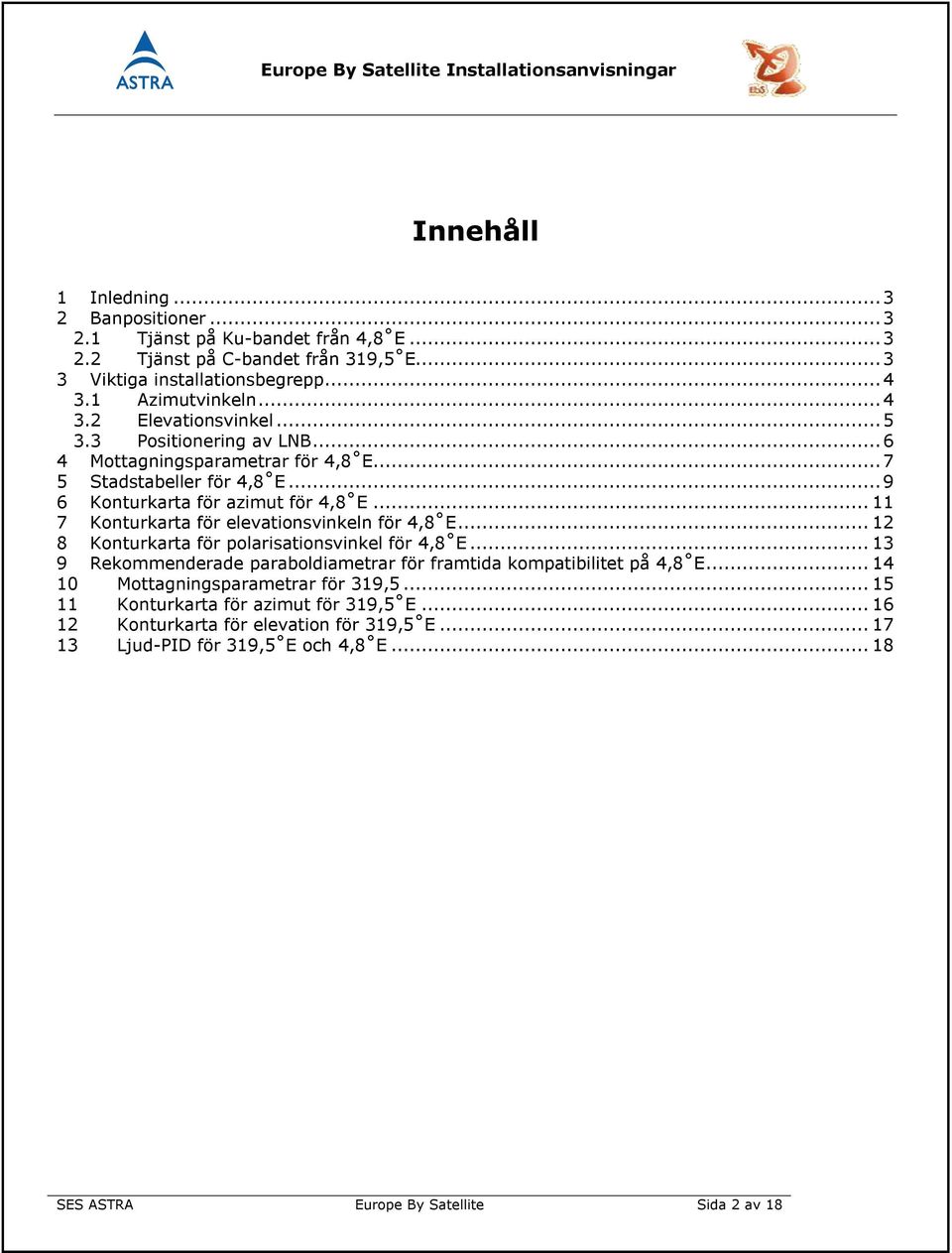

2 Innehåll 1 Inledning Banpositioner Tjänst på Ku bandet från 4,8 E Tjänst på C bandet från 319,5 E Viktiga installationsbegrepp Azimutvinkeln Elevationsvinkel Positionering av LNB Mottagningsparametrar för 4,8 E Stadstabeller för 4,8 E Konturkarta för azimut för 4,8 E Konturkarta för elevationsvinkeln för 4,8 E Konturkarta för polarisationsvinkel för 4,8 E Rekommenderade paraboldiametrar för framtida kompatibilitet på 4,8 E Mottagningsparametrar för 319, Konturkarta för azimut för 319,5 E Konturkarta för elevation för 319,5 E Ljud PID för 319,5 E och 4,8 E SES ASTRA Europe By Satellite Sida 2 av 18

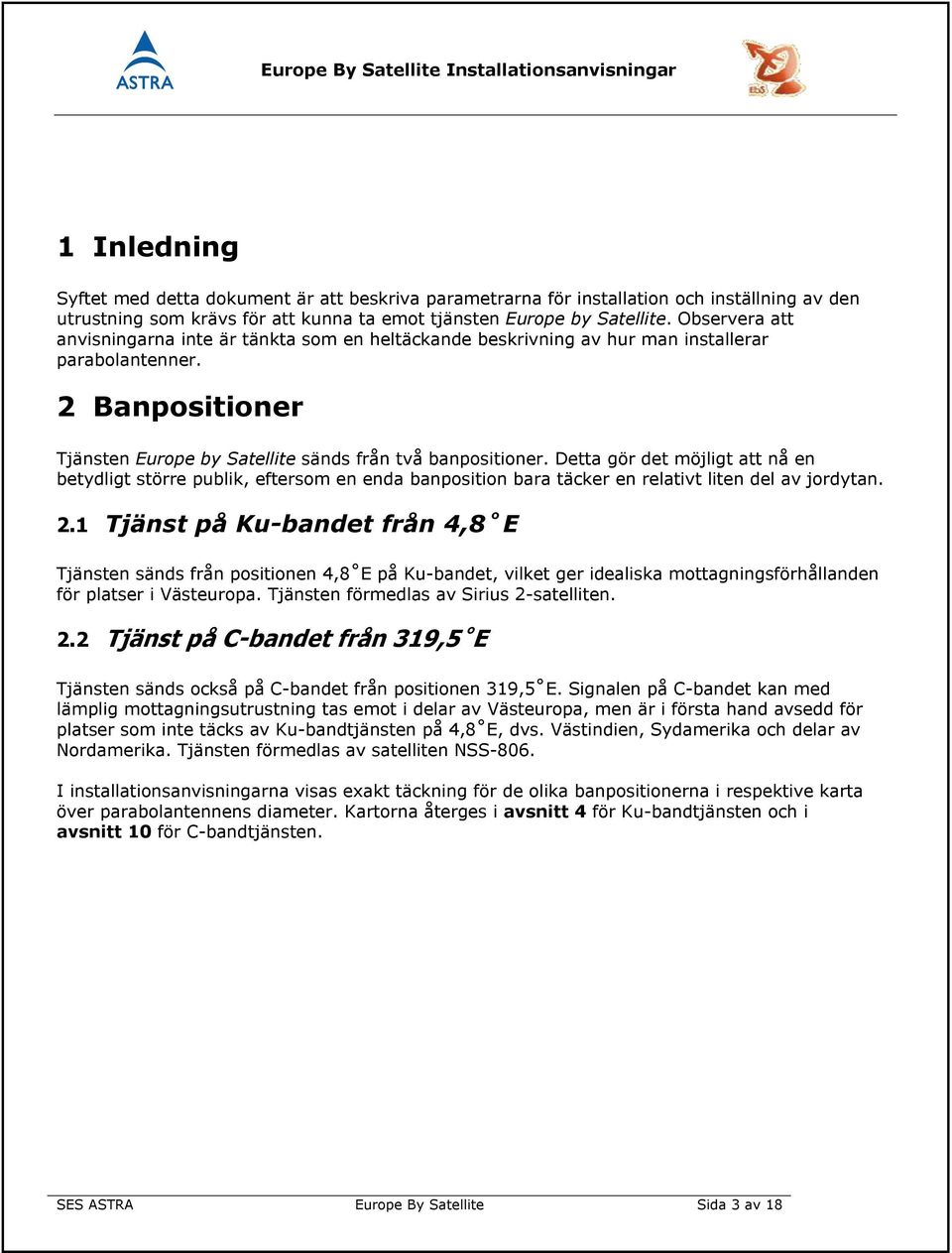

3 1 Inledning Syftet med detta dokument är att beskriva parametrarna för installation och inställning av den utrustning som krävs för att kunna ta emot tjänsten Europe by Satellite. Observera att anvisningarna inte är tänkta som en heltäckande beskrivning av hur man installerar parabolantenner. 2 Banpositioner Tjänsten Europe by Satellite sänds från två banpositioner. Detta gör det möjligt att nå en betydligt större publik, eftersom en enda banposition bara täcker en relativt liten del av jordytan. 2.1 Tjänst på Ku bandet från 4,8 E Tjänsten sänds från positionen 4,8 E på Ku bandet, vilket ger idealiska mottagningsförhållanden för platser i Västeuropa. Tjänsten förmedlas av Sirius 2 satelliten. 2.2 Tjänst på C bandet från 319,5 E Tjänsten sänds också på C bandet från positionen 319,5 E. Signalen på C bandet kan med lämplig mottagningsutrustning tas emot i delar av Västeuropa, men är i första hand avsedd för platser som inte täcks av Ku bandtjänsten på 4,8 E, dvs. Västindien, Sydamerika och delar av Nordamerika. Tjänsten förmedlas av satelliten NSS 806. I installationsanvisningarna visas exakt täckning för de olika banpositionerna i respektive karta över parabolantennens diameter. Kartorna återges i avsnitt 4 för Ku bandtjänsten och i avsnitt för C bandtjänsten. SES ASTRA Europe By Satellite Sida 3 av 18

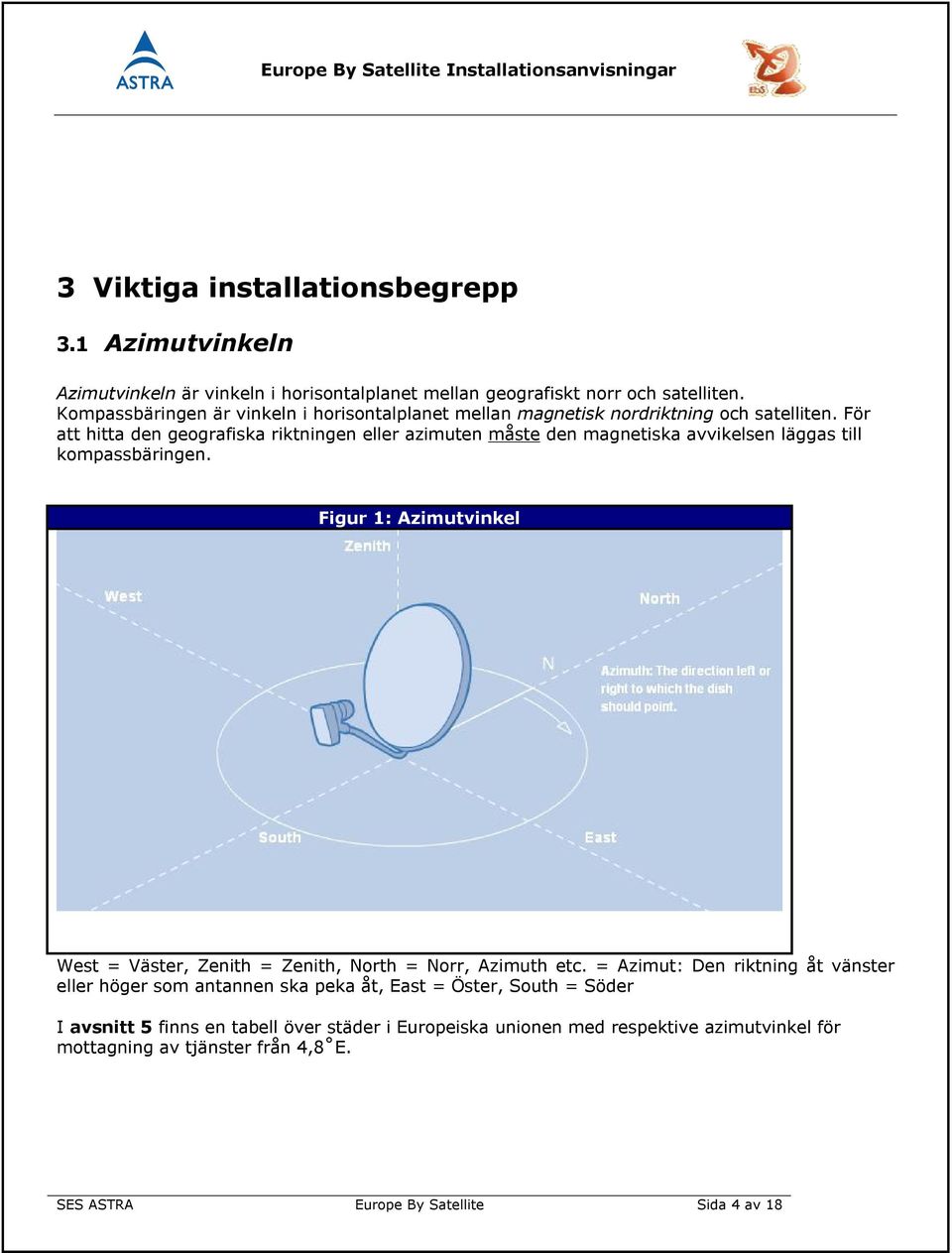

4 3 Viktiga installationsbegrepp 3.1 Azimutvinkeln Azimutvinkeln är vinkeln i horisontalplanet mellan geografiskt norr och satelliten. Kompassbäringen är vinkeln i horisontalplanet mellan magnetisk nordriktning och satelliten. För att hitta den geografiska riktningen eller azimuten måste den magnetiska avvikelsen läggas till kompassbäringen. Figur 1: Azimutvinkel West = Väster, Zenith = Zenith, North = Norr, Azimuth etc. = Azimut: Den riktning åt vänster eller höger som antannen ska peka åt, East = Öster, South = Söder I avsnitt 5 finns en tabell över städer i Europeiska unionen med respektive azimutvinkel för mottagning av tjänster från 4,8 E. SES ASTRA Europe By Satellite Sida 4 av 18

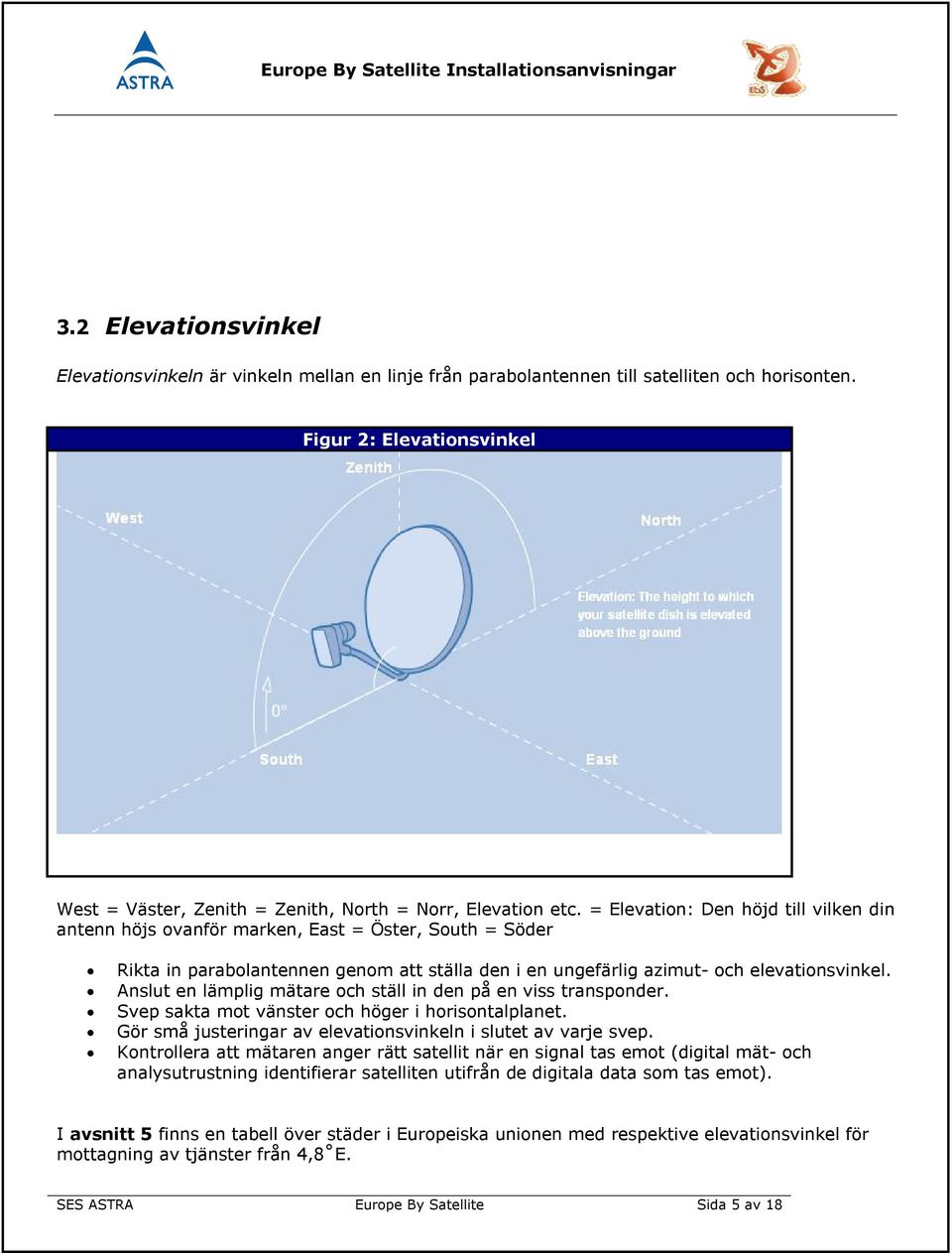

5 3.2 Elevationsvinkel Elevationsvinkeln är vinkeln mellan en linje från parabolantennen till satelliten och horisonten. Figur 2: Elevationsvinkel West = Väster, Zenith = Zenith, North = Norr, Elevation etc. = Elevation: Den höjd till vilken din antenn höjs ovanför marken, East = Öster, South = Söder Rikta in parabolantennen genom att ställa den i en ungefärlig azimut och elevationsvinkel. Anslut en lämplig mätare och ställ in den på en viss transponder. Svep sakta mot vänster och höger i horisontalplanet. Gör små justeringar av elevationsvinkeln i slutet av varje svep. Kontrollera att mätaren anger rätt satellit när en signal tas emot (digital mät och analysutrustning identifierar satelliten utifrån de digitala data som tas emot). I avsnitt 5 finns en tabell över städer i Europeiska unionen med respektive elevationsvinkel för mottagning av tjänster från 4,8 E. SES ASTRA Europe By Satellite Sida 5 av 18

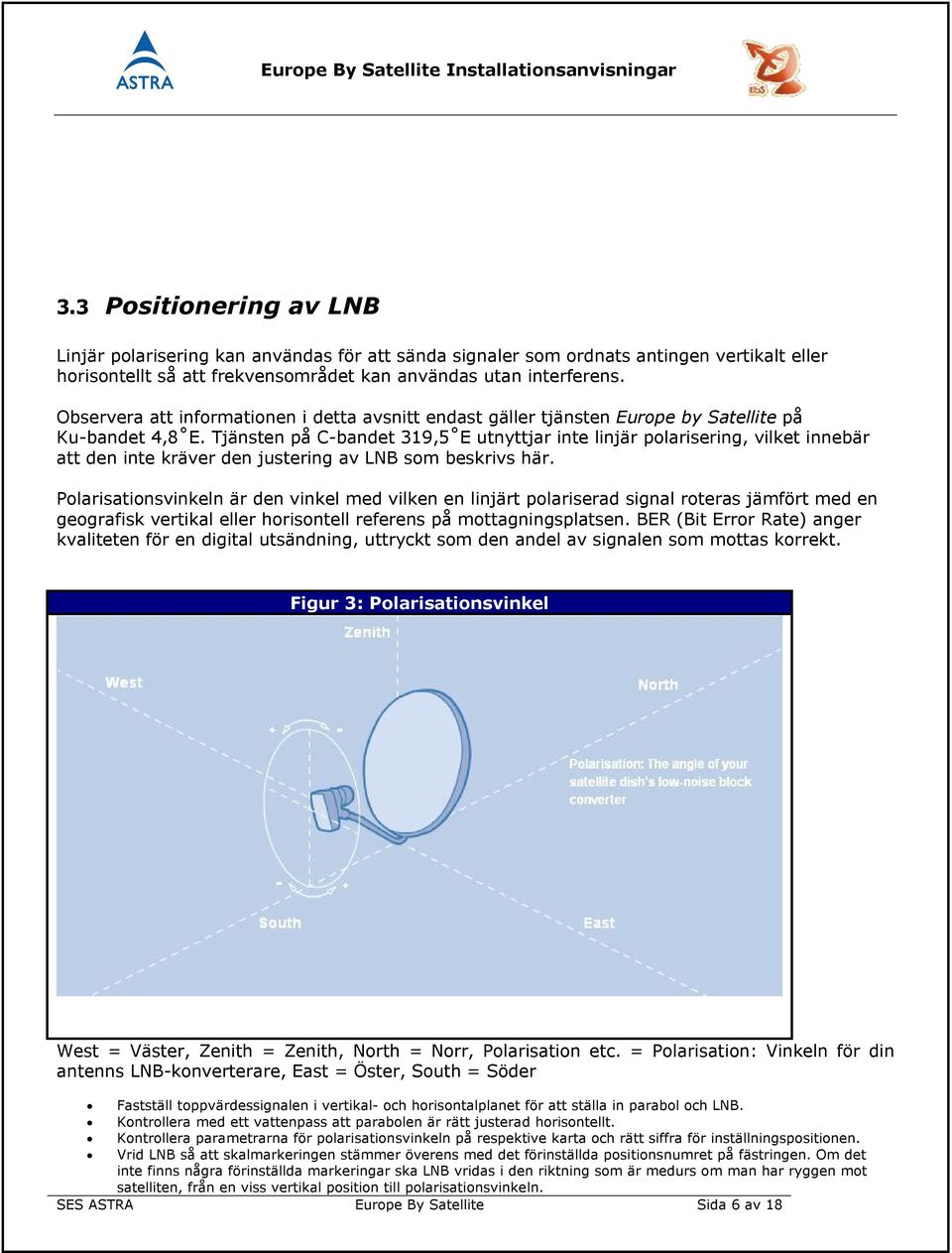

6 3.3 Positionering av LNB Linjär polarisering kan användas för att sända signaler som ordnats antingen vertikalt eller horisontellt så att frekvensområdet kan användas utan interferens. Observera att informationen i detta avsnitt endast gäller tjänsten Europe by Satellite på Ku bandet 4,8 E. Tjänsten på C bandet 319,5 E utnyttjar inte linjär polarisering, vilket innebär att den inte kräver den justering av LNB som beskrivs här. Polarisationsvinkeln är den vinkel med vilken en linjärt polariserad signal roteras jämfört med en geografisk vertikal eller horisontell referens på mottagningsplatsen. BER (Bit Error Rate) anger kvaliteten för en digital utsändning, uttryckt som den andel av signalen som mottas korrekt. Figur 3: Polarisationsvinkel West = Väster, Zenith = Zenith, North = Norr, Polarisation etc. = Polarisation: Vinkeln för din antenns LNB konverterare, East = Öster, South = Söder Fastställ toppvärdessignalen i vertikal och horisontalplanet för att ställa in parabol och LNB. Kontrollera med ett vattenpass att parabolen är rätt justerad horisontellt. Kontrollera parametrarna för polarisationsvinkeln på respektive karta och rätt siffra för inställningspositionen. Vrid LNB så att skalmarkeringen stämmer överens med det förinställda positionsnumret på fästringen. Om det inte finns några förinställda markeringar ska LNB vridas i den riktning som är medurs om man har ryggen mot satelliten, från en viss vertikal position till polarisationsvinkeln. SES ASTRA Europe By Satellite Sida 6 av 18

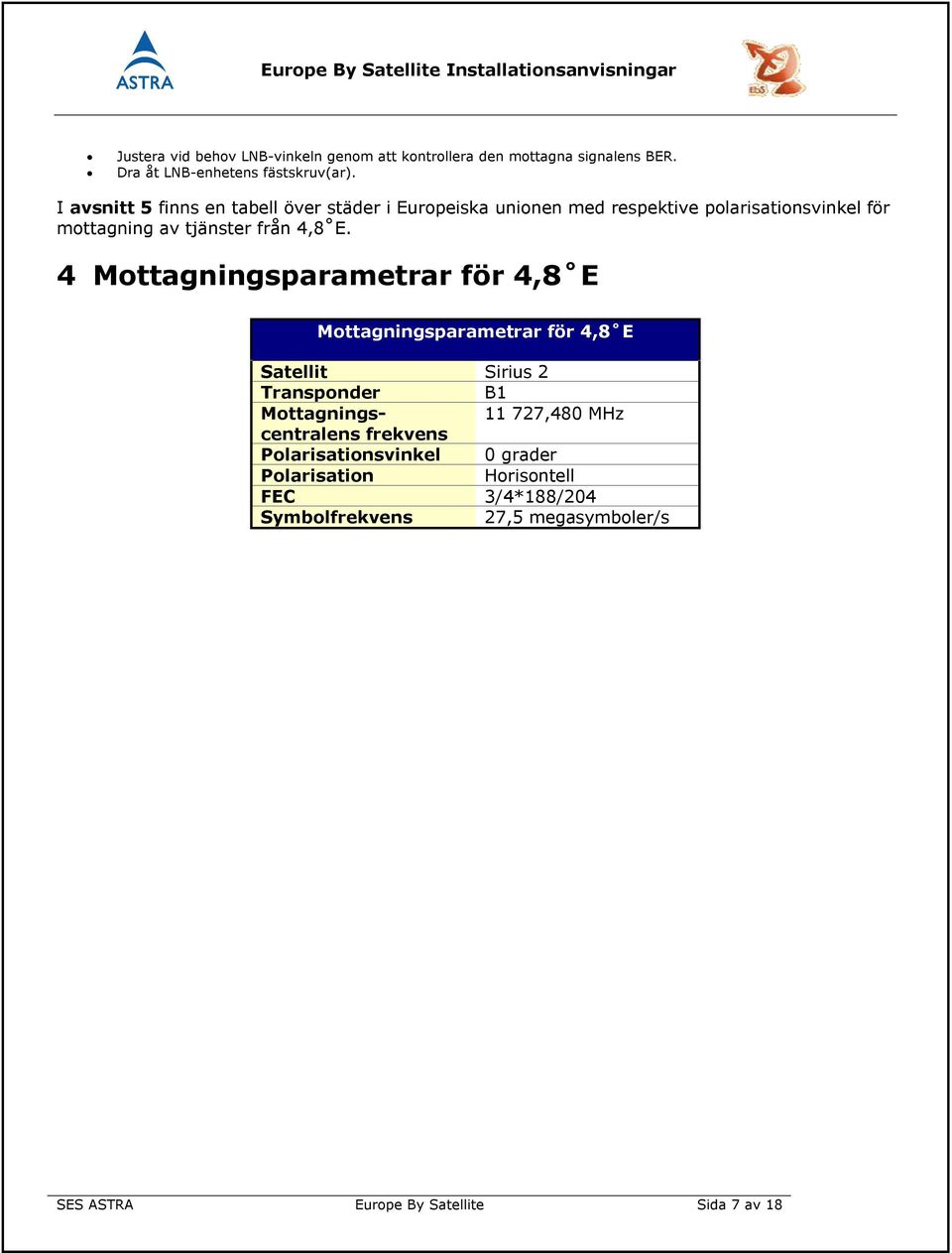

7 Justera vid behov LNB vinkeln genom att kontrollera den mottagna signalens BER. Dra åt LNB enhetens fästskruv(ar). I avsnitt 5 finns en tabell över städer i Europeiska unionen med respektive polarisationsvinkel för mottagning av tjänster från 4,8 E. 4 Mottagningsparametrar för 4,8 E Mottagningsparametrar för 4,8 E Satellit Sirius 2 Transponder B1 Mottagnings ,480 MHz centralens frekvens Polarisationsvinkel 0 grader Polarisation Horisontell FEC 3/4*188/4 Symbolfrekvens 27,5 megasymboler/s SES ASTRA Europe By Satellite Sida 7 av 18

8 Figur 4: Rekommenderade paraboldiametrar för 4,8 E (cm) Observera: Det område som i dag täcks av tjänsten kan komma att ändras i framtiden för att göra det möjligt att utöka Europe by Satellites täckning och kontinuitet. Se avsnitt 9 för paraboldiametrar som överensstämmer med framtida planering. SES ASTRA Europe By Satellite Sida 8 av 18

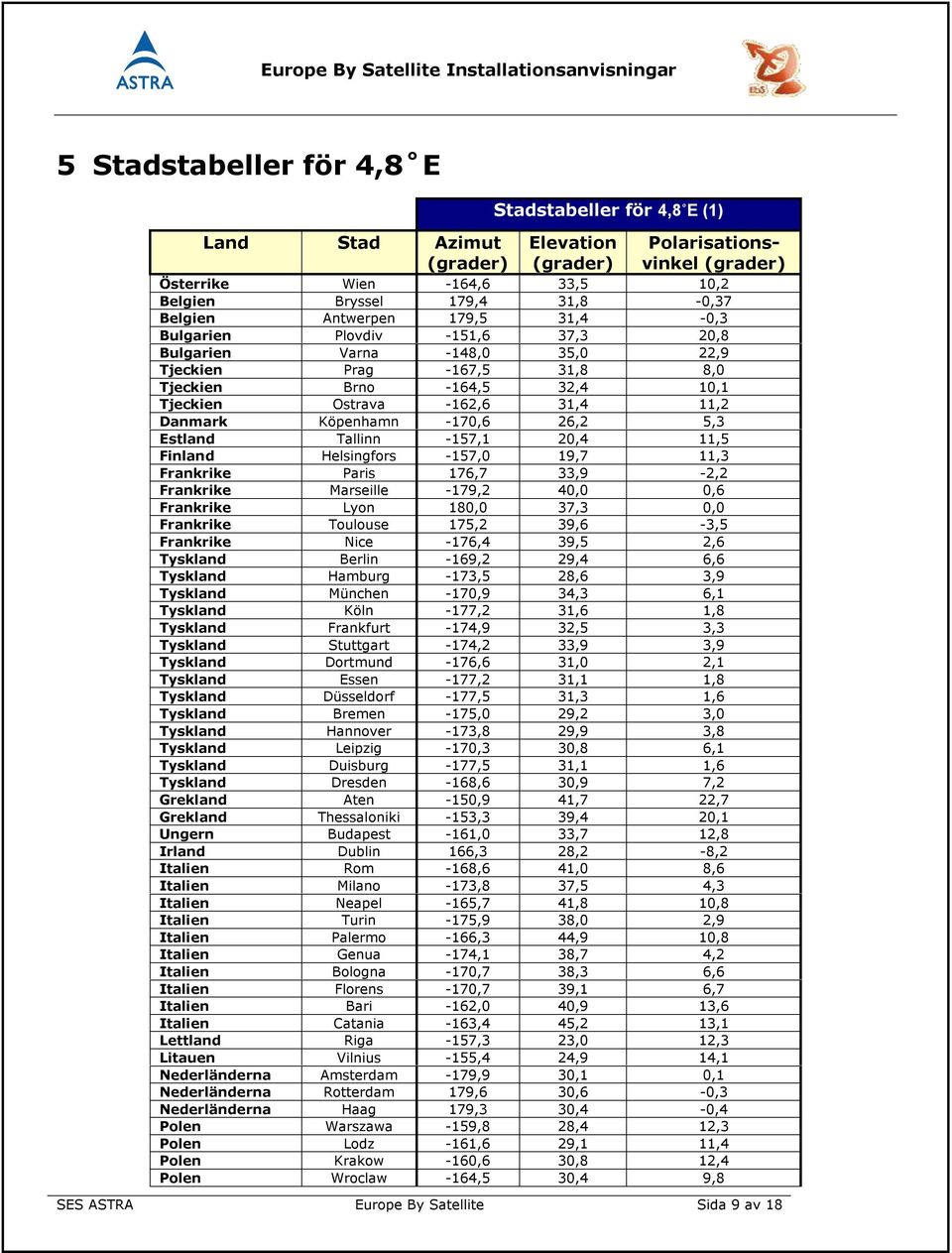

9 5 Stadstabeller för 4,8 E Land Stad Azimut (grader) Stadstabeller för 4,8 E (1) Elevation (grader) Polarisationsvinkel (grader) Österrike Wien 164,6 33,5,2 Belgien Bryssel 179,4 31,8 0,37 Belgien Antwerpen 179,5 31,4 0,3 Bulgarien Plovdiv 1,6 37,3,8 Bulgarien Varna 148,0,0 22,9 Tjeckien Prag 167,5 31,8 8,0 Tjeckien Brno 164,5 32,4,1 Tjeckien Ostrava 162,6 31,4 11,2 Danmark Köpenhamn 170,6 26,2 5,3 Estland Tallinn 7,1,4 11,5 Finland Helsingfors 7,0 19,7 11,3 Frankrike Paris 176,7 33,9 2,2 Frankrike Marseille 179,2,0 0,6 Frankrike Lyon 180,0 37,3 0,0 Frankrike Toulouse 175,2 39,6 3,5 Frankrike Nice 176,4 39,5 2,6 Tyskland Berlin 169,2 29,4 6,6 Tyskland Hamburg 173,5 28,6 3,9 Tyskland München 170,9 34,3 6,1 Tyskland Köln 177,2 31,6 1,8 Tyskland Frankfurt 174,9 32,5 3,3 Tyskland Stuttgart 174,2 33,9 3,9 Tyskland Dortmund 176,6 31,0 2,1 Tyskland Essen 177,2 31,1 1,8 Tyskland Düsseldorf 177,5 31,3 1,6 Tyskland Bremen 175,0 29,2 3,0 Tyskland Hannover 173,8 29,9 3,8 Tyskland Leipzig 170,3,8 6,1 Tyskland Duisburg 177,5 31,1 1,6 Tyskland Dresden 168,6,9 7,2 Grekland Aten 1,9 41,7 22,7 Grekland Thessaloniki 3,3 39,4,1 Ungern Budapest 161,0 33,7 12,8 Irland Dublin 166,3 28,2 8,2 Italien Rom 168,6 41,0 8,6 Italien Milano 173,8 37,5 4,3 Italien Neapel 165,7 41,8,8 Italien Turin 175,9 38,0 2,9 Italien Palermo 166,3 44,9,8 Italien Genua 174,1 38,7 4,2 Italien Bologna 170,7 38,3 6,6 Italien Florens 170,7 39,1 6,7 Italien Bari 162,0,9 13,6 Italien Catania 163,4,2 13,1 Lettland Riga 7,3 23,0 12,3 Litauen Vilnius 1,4 24,9 14,1 Nederländerna Amsterdam 179,9,1 0,1 Nederländerna Rotterdam 179,6,6 0,3 Nederländerna Haag 179,3,4 0,4 Polen Warszawa 9,8 28,4 12,3 Polen Lodz 161,6 29,1 11,4 Polen Krakow 1,6,8 12,4 Polen Wroclaw 164,5,4 9,8 SES ASTRA Europe By Satellite Sida 9 av 18

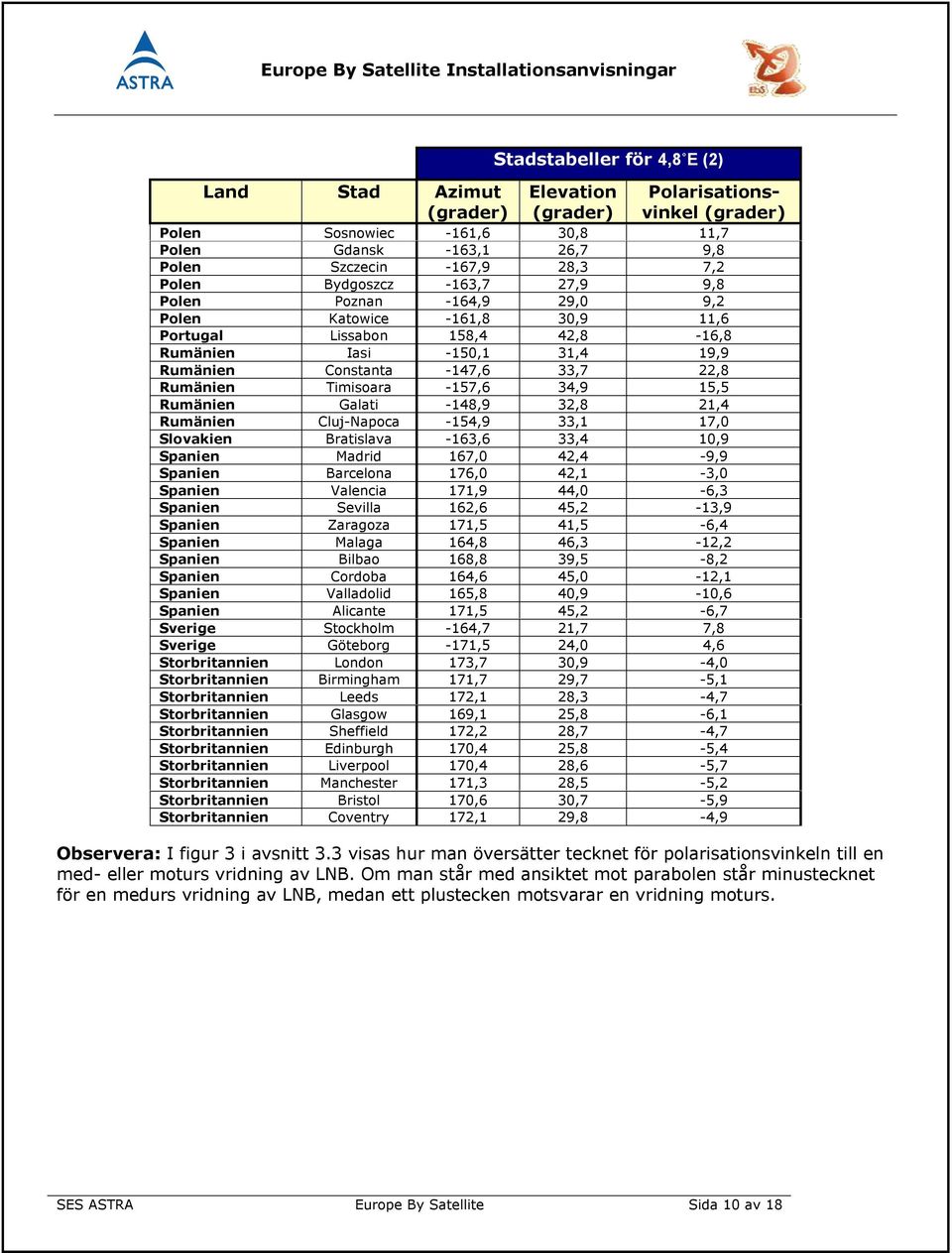

10 Land Stad Azimut (grader) Stadstabeller för 4,8 E (2) Elevation (grader) Polarisationsvinkel (grader) Polen Sosnowiec 161,6,8 11,7 Polen Gdansk 163,1 26,7 9,8 Polen Szczecin 167,9 28,3 7,2 Polen Bydgoszcz 163,7 27,9 9,8 Polen Poznan 164,9 29,0 9,2 Polen Katowice 161,8,9 11,6 Portugal Lissabon 8,4 42,8 16,8 Rumänien Iasi 1,1 31,4 19,9 Rumänien Constanta 147,6 33,7 22,8 Rumänien Timisoara 7,6 34,9,5 Rumänien Galati 148,9 32,8 21,4 Rumänien Cluj Napoca 4,9 33,1 17,0 Slovakien Bratislava 163,6 33,4,9 Spanien Madrid 167,0 42,4 9,9 Spanien Barcelona 176,0 42,1 3,0 Spanien Valencia 171,9 44,0 6,3 Spanien Sevilla 162,6,2 13,9 Spanien Zaragoza 171,5 41,5 6,4 Spanien Malaga 164,8 46,3 12,2 Spanien Bilbao 168,8 39,5 8,2 Spanien Cordoba 164,6,0 12,1 Spanien Valladolid 165,8,9,6 Spanien Alicante 171,5,2 6,7 Sverige Stockholm 164,7 21,7 7,8 Sverige Göteborg 171,5 24,0 4,6 Storbritannien London 173,7,9 4,0 Storbritannien Birmingham 171,7 29,7 5,1 Storbritannien Leeds 172,1 28,3 4,7 Storbritannien Glasgow 169,1,8 6,1 Storbritannien Sheffield 172,2 28,7 4,7 Storbritannien Edinburgh 170,4,8 5,4 Storbritannien Liverpool 170,4 28,6 5,7 Storbritannien Manchester 171,3 28,5 5,2 Storbritannien Bristol 170,6,7 5,9 Storbritannien Coventry 172,1 29,8 4,9 Observera: I figur 3 i avsnitt 3.3 visas hur man översätter tecknet för polarisationsvinkeln till en med eller moturs vridning av LNB. Om man står med ansiktet mot parabolen står minustecknet för en medurs vridning av LNB, medan ett plustecken motsvarar en vridning moturs. SES ASTRA Europe By Satellite Sida av 18

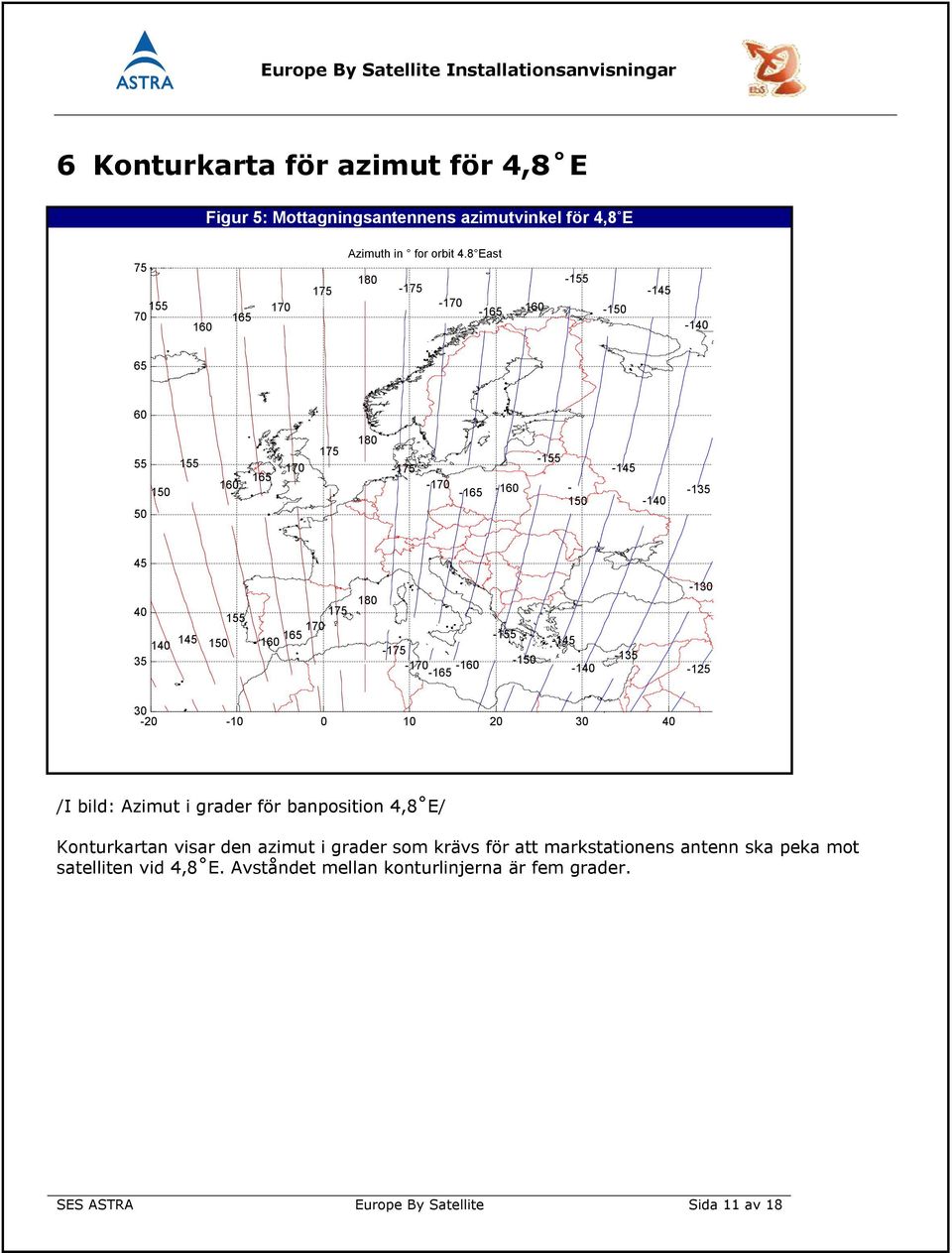

11 6 Konturkarta för azimut för 4,8 E Figur 5: Mottagningsantennens azimutvinkel för 4,8 E Azimuth in for orbit 4.8 East /I bild: Azimut i grader för banposition 4,8 E/ Konturkartan visar den azimut i grader som krävs för att markstationens antenn ska peka mot satelliten vid 4,8 E. Avståndet mellan konturlinjerna är fem grader. SES ASTRA Europe By Satellite Sida 11 av 18

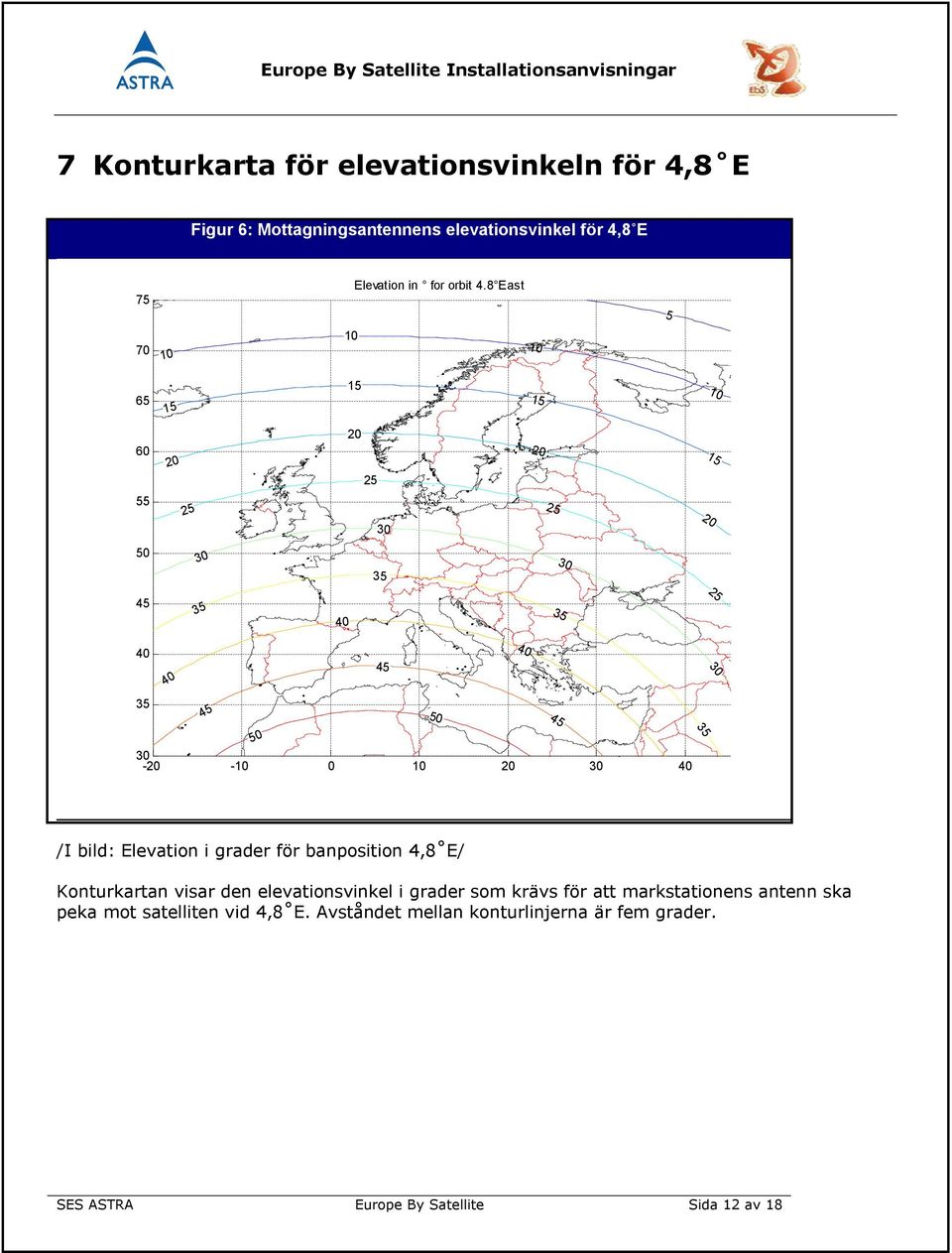

12 7 Konturkarta för elevationsvinkeln för 4,8 E Figur 6: Mottagningsantennens elevationsvinkel för 4,8 E Elevation in for orbit 4.8 East /I bild: Elevation i grader för banposition 4,8 E/ Konturkartan visar den elevationsvinkel i grader som krävs för att markstationens antenn ska peka mot satelliten vid 4,8 E. Avståndet mellan konturlinjerna är fem grader. SES ASTRA Europe By Satellite Sida 12 av 18

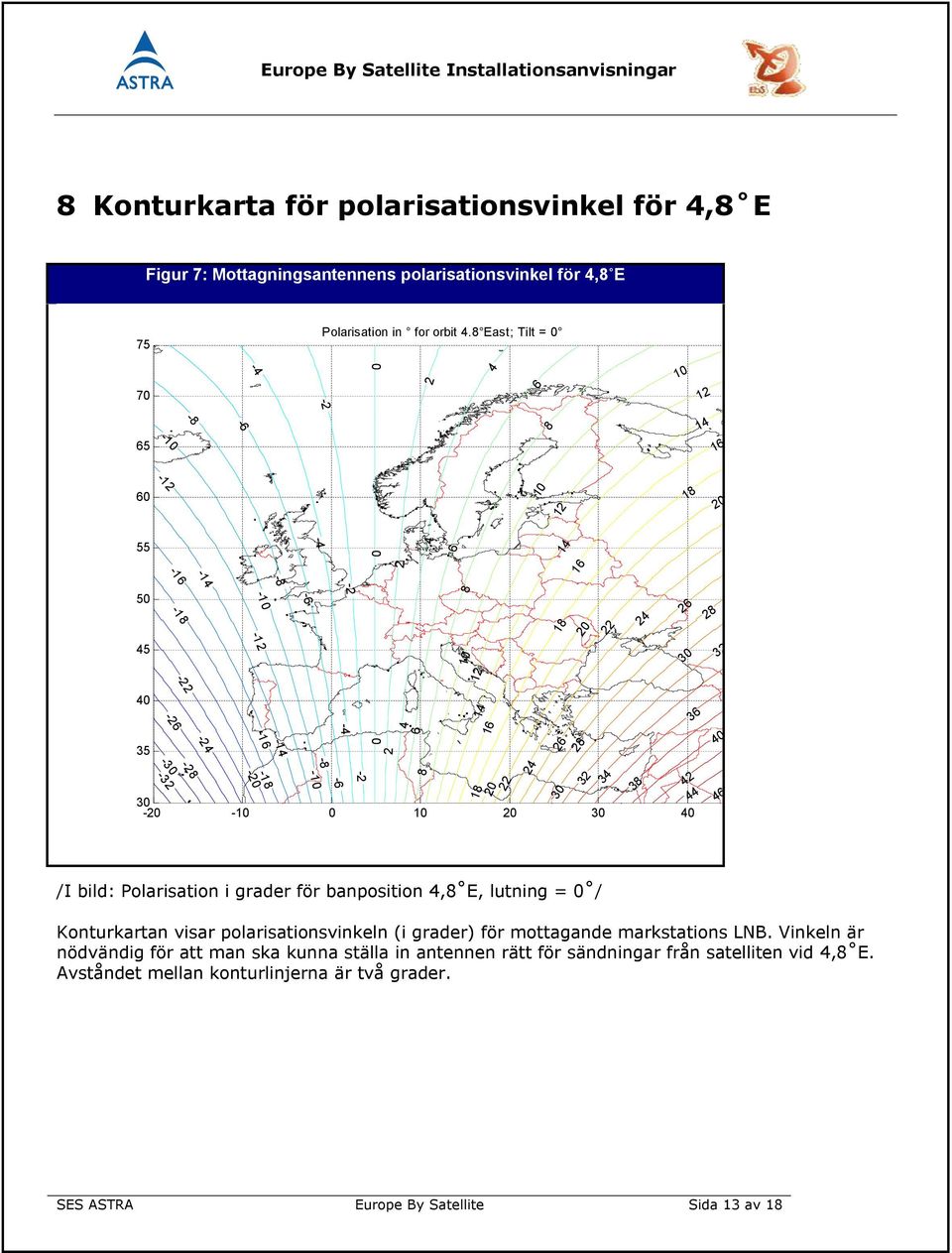

13 8 Konturkarta för polarisationsvinkel för 4,8 E Figur 7: Mottagningsantennens polarisationsvinkel för 4,8 E 75 Polarisation in for orbit 4.8 East; Tilt = /I bild: Polarisation i grader för banposition 4,8 E, lutning = 0 / Konturkartan visar polarisationsvinkeln (i grader) för mottagande markstations LNB. Vinkeln är nödvändig för att man ska kunna ställa in antennen rätt för sändningar från satelliten vid 4,8 E. Avståndet mellan konturlinjerna är två grader. SES ASTRA Europe By Satellite Sida 13 av 18

14 9 Rekommenderade paraboldiametrar för framtida kompatibilitet på 4,8 E Figur 8: Rekommenderade paraboldiametrar för framtida kompatibilitet på 4,8 E Den framtida utvecklingen på 4,8 E kan leda till att mottagningsområdet för Europe by Satellite utvidgas i Östeuropa. Detta kan emellertid komma att kräva något större mottagningsantenner i Västeuropa än vad som krävs för närvarande för att ta emot tjänsten. Vi rekommenderar att den som befinner sig inom det nuvarande mottagningsområdet för Sirius 2 använder ovanstående diagram som en vägledning vid val av mottagningsutrustning för att garantera kompatibilitet med framtida utsändningar på 4,8 E. Om antennstorleken redan motsvarar eller överskrider den angivna storleken krävs ingen uppgradering. SES ASTRA Europe By Satellite Sida 14 av 18

15 Mottagningsparametrar för 319,5 Parametrar för 319,5 E Satellit NSS 806 Transponder / Mottagningscentralens 4 042,9 MHz frekvens Polarisation Cirkulär Mottagningspolarisation LHCP FEC ¾*188/4 Symbolfrekvens 8,681 Msps Figur 9: Rekommenderade paraboldiametrar för 319,5 E (m) SES ASTRA Europe By Satellite Sida av 18

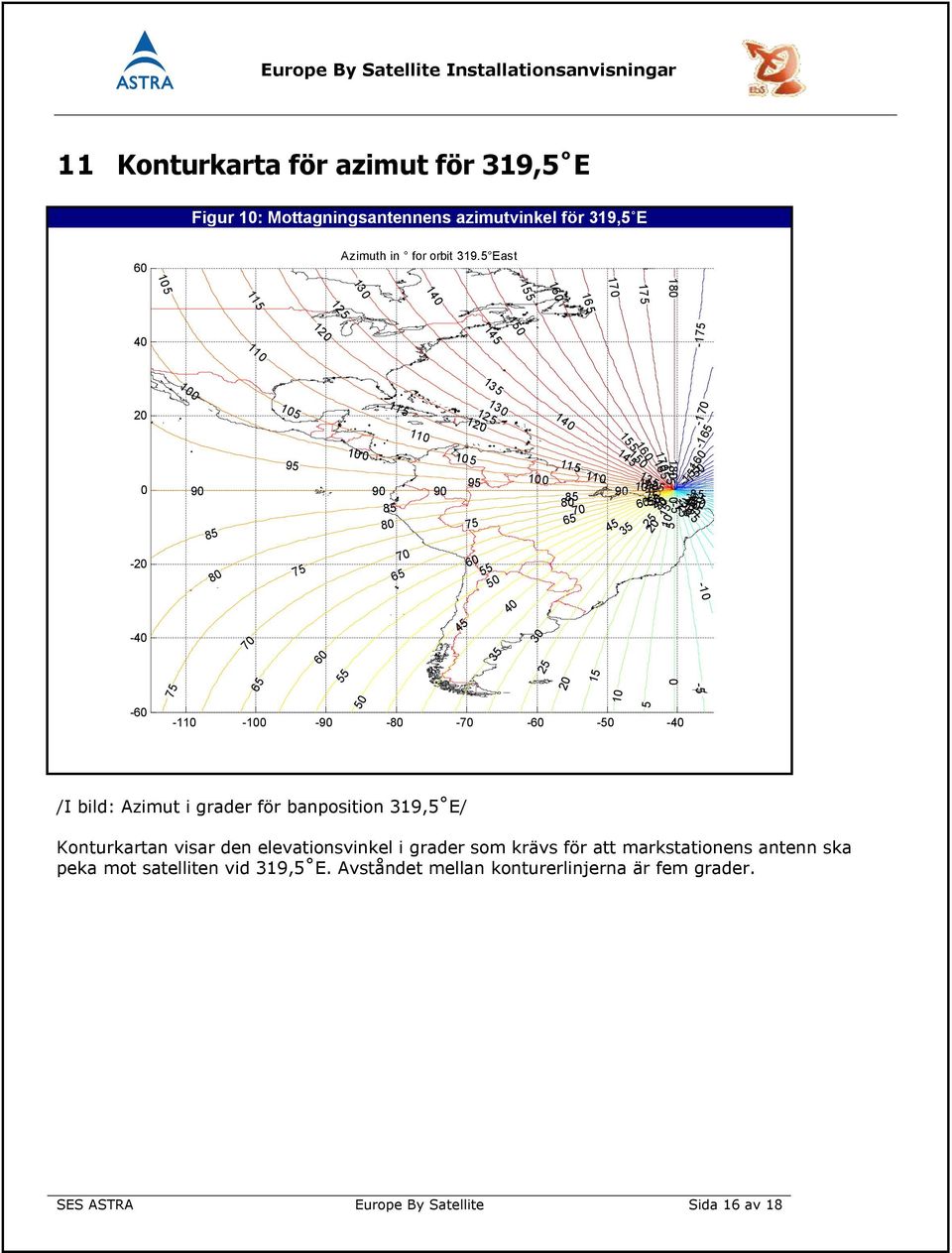

16 11 Konturkarta för azimut för 319,5 E Figur : Mottagningsantennens azimutvinkel för 319,5 E Azimuth in for orbit East /I bild: Azimut i grader för banposition 319,5 E/ Konturkartan visar den elevationsvinkel i grader som krävs för att markstationens antenn ska peka mot satelliten vid 319,5 E. Avståndet mellan konturerlinjerna är fem grader. SES ASTRA Europe By Satellite Sida 16 av 18

17 12 Konturkarta för elevation för 319,5 E Figur 11: Mottagningsantennens elevationsvinkel för 319,5 E 0 5 Elevation in for orbit East /I bild: Elevation i grader för banposition 319,5 E/ Konturkartan visar den elevationsvinkel i grader som krävs för att markstationens antenn ska peka mot satelliten vid 319,5 E. Avståndet mellan konturerlinjerna är fem grader. Viktig anmärkning: Inga konturer för polarisationsvinkel visas för NSS 806, eftersom den aktuella signalen är cirkulärt polariserad. För att ta emot dessa utsändningar krävs därför en antenn utrustad med cirkulärt polariserad matning. SES ASTRA Europe By Satellite Sida 17 av 18

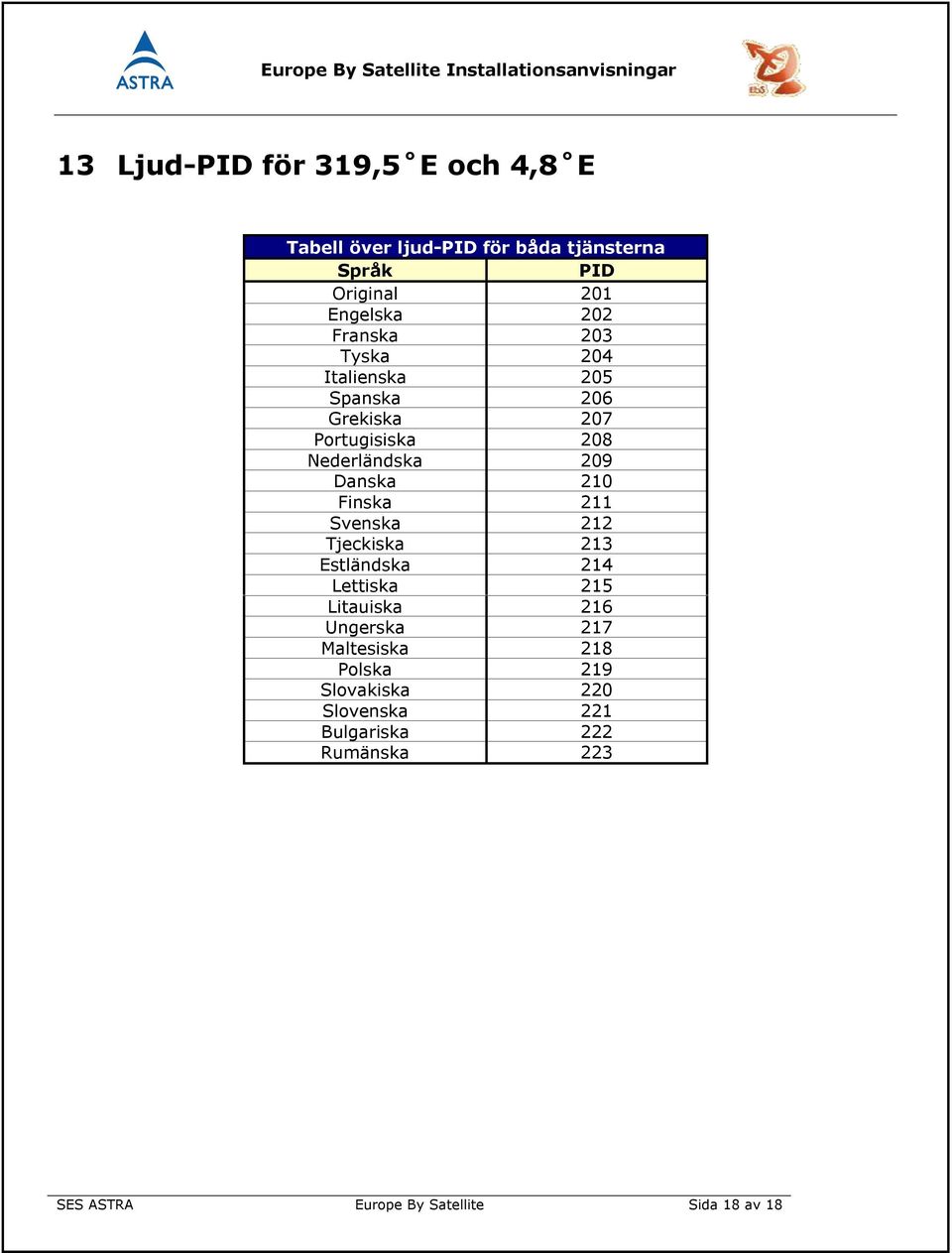

18 13 Ljud PID för 319,5 E och 4,8 E Tabell över ljud PID för båda tjänsterna Språk PID Original 1 Engelska 2 Franska 3 Tyska 4 Italienska 5 Spanska 6 Grekiska 7 Portugisiska 8 Nederländska 9 Danska 2 Finska 211 Svenska 212 Tjeckiska 213 Estländska 214 Lettiska 2 Litauiska 216 Ungerska 217 Maltesiska 218 Polska 219 Slovakiska 2 Slovenska 221 Bulgariska 222 Rumänska 223 SES ASTRA Europe By Satellite Sida 18 av 18
