ARBETSKOSTNADER PERSON- OCH LASTVAGNAR. för reparationer av MODELL A HELSINGFORS

Transkript

1 ARBETSKOSTNADER för reparationer av MODELL A PERSON OCH LASTVAGNAR HELSINGFORS

2

3 ARBETSKOSTNADER FOR REPARATIONER AV MODELL A PERSON & LASTVAGNAR till ledning för försäljare och reparatörer Form HELSINGFORS

4 Förord De i denna bok angivna kostnaderna för olika reparationer å modell A och AA ha fastställts efter ett ingående studium, såväl å vår egen verkstad som hos våra försäljare. De förutsätta användande av specialutrustning och tränade mekaniker, som erhållit utbildning i vår serviceskola. Vi ha strävat efter att få fram siffror, som äro så förmånliga som möjligt för bilägaren och likväl lämna försäljaren en fullt tillfredsställande vinstmarginal på arbetet. Denna prislista utgör därför en till förlitlig basis för debitering av reparationer å modell Avagnar och bör noga följas av alla Ford verkstäder. Fordvagnen användes i större utsträckning än något annat märke av vad vi kalla»allmänna vagnparkägare», d. v. s. företag, som ha vagnar stationerade på olika platser i landet. Anledningen till denna avundsvärda ställning är givetvis främst att söka i vagnens erkända kvalitet men till icke ringa del även i den goda service, som kan erhållas överallt i landet. Förefintligheten av en enhetlig beräkningsgrund för reparationskostnaderna är en sak, som väsentligt bidrager till att öka Fordägarnas förtroende för Fords serviceorganisation, och det ligger därför i varje försäljares intresse, att en dylik enhetlighet genomföres och upprätthålles. Det torde böra framhållas, att arbetskostnaderna icke kunna sättas tillräckligt högt för att uppväga förluster på grund av dålig ledning eller andra brister i försäljarens serviceorganisation. Det är Eder skyldighet att hålla arbetskostnaderna så låga som möjligt, ty Ni kan icke begära, att kunderna skola betala för att Eder verkstad icke skötes rationellt. De i föreliggande bok angivna priserna äro därför att betrakta som maximala.

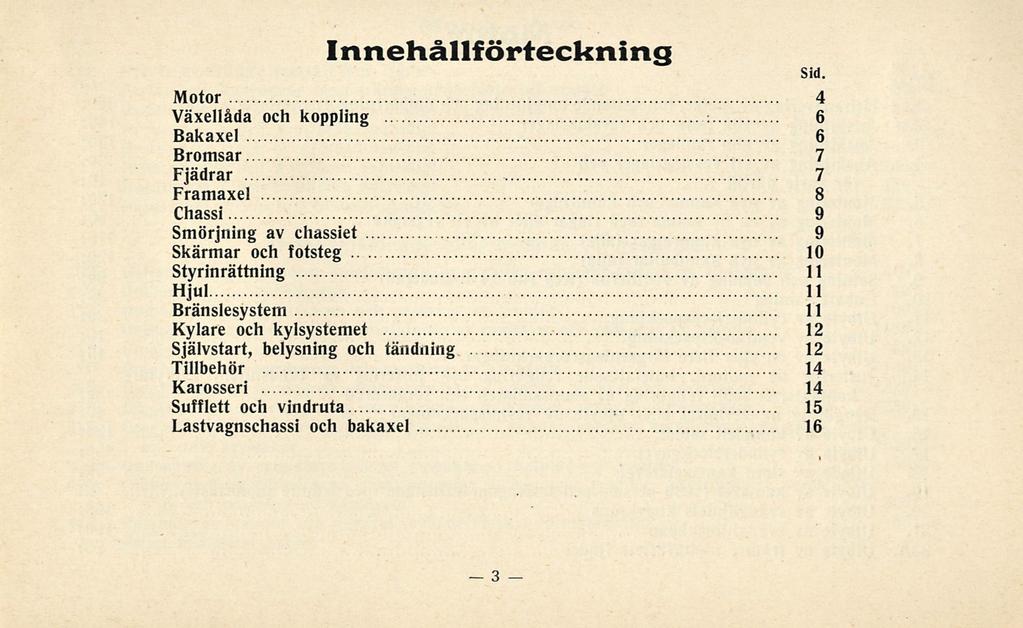

5 Innehållförteckning Motor 4 Växellåda och koppling 6 Bakaxel 6 Bromsar 7 Fjädrar 7 Framaxel 8 Chassi 9 Smörjning av chassiet 9 Skärmar och fotsteg 10 Styrinrättning 11 Hjul 11 Bränslesystem 11 Kylare och kylsystemet 12 Självstart, belysning och tandning 12 Tillbehör 14 Karosseri 14 Sufflett och vindruta 15 Lastvagnschassi och bakaxel 16 Sid 3

6 Rep. N :o Motor 1. Helrenovering av motor, innefattande omgjutning och omborrning av ramlager *560: 2. Ansättning av alla ram och vevstakslager 140: 3. Ansättning av alla ramlager 120: 4. Ansättning av ett vevstagslager och 30: för varje därtill 10: 5. Montering av nya kannor och karmringar 120: 6. Montering av en ny kanna med ringar eller av en vevstake 90: 7. Montering av nya karmringar (alla) 110: 8. Montering av nya kannbultar (alla) 120: 9. Sotning och slipning av ventilerna (Rep 14 inkluderad) 90: 10. Enbart sotning 30: 11. Utbyte av cylinderlockspackning 20: 12. Utbyte av ventillockspackning 10: 13. Utbyte av en eller flere förgreningsrörpackningar 15: 14. Justering av motorn, innefattande rengöring och justering av tandstiften, avbrytarkontakterna samt rengöring av slamsamlaren och förgasaren 20: 15. Rengöring av vevhuset eller utbyte av vevhuspackningar 40: 16. Utbyte av komplett motor 120: 17 Utbyte av cylinderblockgavel *50: 18. Utbyte av stora kamaxeldrevet *60: 19. Utbyte av kamaxel (1930 personoch lastvagnar utrustade med främre motorfäste) 70: 20. Utbyte av svänghjulets kuggkrans 160: 21. Utbyte av svänghjulskåpan 160: 22A. Utbyte av främre motorfästets fjäder 20: 4

7 Rep Motor forts 228. Utbyte av främre motorfästets fjäder 30: *Person och lastvagnar utan främre motorfäste tillkommer 20: Reparation 5 och 9 utförda samtidigt 150: Reparation 6 och 9 utförda samtidigt 130: Reparation 7 och 9 utförda samtidigt 140: Reparation 8 och 9 utförda samtidigt 140: Reparation 7 och 8 utförda samtidigt 130: Reparation 2,5 och 9 utförda samtidigt 220: Delar inlämnade eller insända för reparation: 308. Helrenovering av motor innefattande omgjutning och omborrning av ramlagren 440: 31 B. Omborrning av cylindrarna 80: 328. Omborrning av cylindrarna och passning av kannor 100: 338. Omborrning av cylindrarna, omgjutning av ramlager och passning av kannor *160: 348. Omgjutning av ramlagren *60 : 358. Omgjutning av ramlagren och passning av vevaxeln *140: 368. Omgjutning av ramlagren samt passning av kannor, vevaxel och vevstakar *220: 378. Omgjutning och omborrning samt passning av kannor, vevaxel och vevstakar *260: 388. Omgjutning och omborrning samt passning av kannor, ventiler, ventillyftare, kamaxel, vevaxel och vevstakar *320 : 398. Omborrning av cylindrarna, samt passning av kannor och ventiler 160: 408. Omborrning av cylindrarna, samt passning av kannor, ventiler, ventillyftare, samt riktning och passning av kamaxeln 200: 41 B. Passning av kannor och vevaxel (cylinderblocket färdieborrat) färdigborrat) 80: *Priset includerar babbit. 5

8 Rep. Växellåda och koppling 50. Utbyte av kopplingslamell *140: 51. Utbyte av en eller flera delar i växellådan ävensom växellådan *160: 52. Utbyte av växelspakslådan 20: 53. Ombyte av olja i : växellådan (gratis) 54. Utbyte även kardanaxelns främre rullager 70: 55. Utbyte av filtpackningen i växellådslocket 25: 56. Renovering av koppling och växellåda (när motorn är uttagen) 45: 57. Justering och rengörning av kopplings och bromspedalerna 20: Reparationerna 50 och 57 utförda samtidigt 200: *För lastvagnar debiteras tillskott 20: Bakaxsel 60. Helrenovering av bakaxeln 140: 61. Utbyte av bakaxeln 70: 62. Utbyte av en bakaxelkåpa 80: 63. Utbyte av båda bakaxelkåporna 100: 64. Utbyte av differentialkåpan 110: 65. Utbyte av kardanaxel och kardandrev 120: 66. Utbyte av kardanrör 90: 67. Utbyte av ett kardanstag 20: 68. Ansättning av kardanstagen, 10: 69. Utbyte av kardanknuten 80: 70. Utbyte av läderpackningen i bakaxelkåporna 100: 71. Utbyte av bakre hjulnavspackning 10: 72. Ansättning av navmuttrarna 10: 6

9 fram bak fram bak fram fram bak Rep. Bakaxsel forts. 73. Ansättning av kardanknutkåpans bultar 10: 74. Insättning av nya packningar i kardanknutkåpan 20: 75. Passning av nya navkilar 30: Bromsar 80. Helrenovering av bromssystemet *70: På lastvagnar tillkommer 20:. 81. Utbyte av bromsbackar samt justering per hjul 10: Utbyte av bromsbackar samt justering per hjul 15: 82. Justering av bromsarna (innefattar ej utbyte av trummor eller bromsbackar 20: 83. Justering av handbromsen 10: 84. Utbyte av bromstag 10: 85. Utbyte av återgångsfjäder eller justeringskona per hjul 15: Utbyte av återgångsfjäder eller justeringskona per hjul *20: 858. Utbyte av bromsjusteringskona per hjul 20: Utbyte av bromsjusteringskona per hjul *25: 86. Utbyte av bromstrummor per styck 15: 87. Utbyte av bromshusplatta per styck 30: 88. Justering och rengöring av bromsexcentern per styck 10: 89. Utbyte av bromstagsfjäder 5: *På lastvagnar med dubbla hjul tillkommer 10: Fjädrar 90. Utbyte av bakfjäder (A eller AA) f5o: 91. Ombussning av fjäder och fjädernävar eller bak (modell A) 40: 7

10 Rep. Fjädrar forts. 91 B. Utbyte av bakfjäder bussningar per fjäder (modell AA) f5o 92. Utbyte av bakfjäderspännbult eller insättning av nya fjäderblad inklusive rengörning och grafitsmörjning av bladen Upprätning av bakfjädern eller utbyte av fjäderspännbulten Utbyte av framfjädern Utbyte av framfjäderspännbult Utbyte av framfiäderblad framfjäderblad i samband med rengörning och grafitsmörjning 50 fpå lastvagnar mcd långa fotsteg tillkommer 20:. Framaxel 100. Renovering av framaxeln, ombussning av fjädrar och fjädernävar, om nödvändigt, samt inställning av hjulen. Utbyte av bakfjäder burrningar per fjäder Utbyte av framaxeln Utbyte eller riktning av parallellstaget samt inställning av framhjulen Utbyte eller riktning av styrstaget Utbyte av spindel eller spindelarm samt inställning av framhjulen Utbyte av Vstaget Utbyte av Vstagkulskålbult eller kulskål Ansättning av Vstaget Riktning av Vstaget samt justering och riktning av hela framaxelpartiet Ansättning av alla kulleder och muttrar i framaxelpartiet Inställning av framhjulen, 15 8

11 Rep. Chassi 116. Påfyllning och justering av alla stötdämpare (för oljan extra) Utbyte av en stötdämpare Justering av alla stötdämparelänkar Utbyte av stötdämparelänkar, fjädrar eller kulskålar, pr. st Utbyte av främre tvärbalken (modell A) Utbyte av främre tvärbalken (modell AA) Utbyte av bakre tvärbalken, med karossen avmonterad Utbyte av bakre tvärbalken, av och påmontering av karossen medräknad Utbyte av en av sidobalkarna eller hela ramen, av och påmontering av karossen medräknad Utbyte av motor stänkskydd pr st Ansättning av motor stänkskydd Utbyte av handbromssegmentet Utbyte av handbromsspärren Ansättning av alla bultar och muttrar på vagnen för att förhindra gnissel Ansättning av karosseribultarna Utbyte av stödet för baklyktan Utbyte av reservhjulshållaren 15 Smörjning av Chassiet 135. Smörjning av chassiet, innefattande smörjning av urtrampningslagret, fjädrarna, torpedpackningen och huvlås samt granskning av oljan i växellåda, kardan och styrsnäckhus och vattenhöjden i ackumulatorn samt rengörning av vindrutan och fönstren 30 9

12 Rep. Smörjning av Chassiet 136. Utbyte av olja i kardan och växellåda gratis (för oljan extra) Modell A 137. Utbyte av olja i och rengörning av kardankåpan och växellådan på Modell AA (för oljan extra) Fullständig smörjning av Modell A chassiet, innefattande reparationerna 135, 136 och 165 (extra för olja) Fullständig smörjning av Modell AA chassiet, innefattande reparationerna 135, 137 och forts. Skärmar och Fotsteg 140. Utbyte av framskärm Utbyte av framskärm pr st Utbyte av bakskärm pr st Montering av framskärm med uttag för reservhjul samt hjulhållare Utbyte av fotsteg pr st Utbyte av fotstegssidoskärm pr st Uppriktning av en skadad skärm (avmonterad) Uppriktning av ett skadat fotsteg (avmonterat) Uppriktning av skadat fotstegsfäste (ett, fotsteget avmonterat) Utbyte av kylarskärm Utbyte av avbruten skruv å sätestycke Utbyte av sätestycke Utbyte av huvlås pr st Utbyte av huv eller torpedopackningsband 15 10

13 ett Rep. Styrinrättning 155. Helrenovering av styrinrättningen 80: 156. Utbyte av snackskruv och sektor : 60: 157. Justering av glapp i sektorn.. 10: 158. justering av glapp i snackskruven 20: 159. justering av styrstaget 10: 160. Utbyte av ratt 20: Utbyte av ratt (när det är nödvändigt att nedfälla styrinrättningen) 40: 161. Utbyte av nedre styraxellagret 30: 162. Utbyte av styrsnäckhuset 70: Hjul 165. Justering och smörjning av framhjulen inklusive rengörning och smörjning av lagren 20: 166. Utbyte av framhjulslagren hjul 10: 167. Utbyte av ett framhjul, inclusive ombyte av däck 15: 168. Utbyte av navkapsel 5: 169. Riktning av framhjulen 15: Bränslesystem 170. Helrenovering av förgasaren 30: 171. Rengörning och reparation av läckande förgasare 20: 172. Avmontering av förgasarens underdel och rengörning av munstycken 15: 173. Rengörning av slamsamlaren, bensinrören och förgasaren 15: 174. Reparation av bensinrör eller utbyte av detsamma 10: 175. Utbyte av bensintank och lackering 120: 11

14 alla Rep. Bränslesystem 176. Utbyte av förgreningsrör 20: Utbyte av förgreningsrör (om försedd med varmare) 45: 177. Utbyte av ljuddämpare 20: 178. Utbyte av bensinmätare 15: 179. Utbyte av filtret i bensintanken 10: 180. Utbyte av slamsamlaren 10: forts. Kylare och kylsystemet 181. Helrenovering av kylare (reparation av 5 eller flere rör) 100: 182. Utbyte av kylarcellsystemet 80: 183. Reparation av kylarelödning av I2 rör 70: 184. Utbyte av hela kylaren 40: 185. Utbyte av kylarmaskering 20: 186. Utbyte av f örbindelseslangar 20: 187. Utbyte av en förbindelseslang 5: 188. Utbyte av fläktremmen 5: 189. Utbyte av avtappningskran 5: 190. Utbyte av vattenpumpen 20: 191. Insättning av nya packningar i vattenpumpen 5: 192. Utbyte av lagren i vattenpumpen 20: Självstart, belysning och tandning 195. Utbyte av startmotorn 15: 196. Utbyte av bendixdrev 20: 12

15 gratis gratis gratis gratis gratis Rep. Självstart, belysning och tandning forts 197. Utbyte av startkontakt 10: 198. Helrenovering av startmotorn 60: 199. Utbyte av batterikabeln 10:, 200. Utbyte av generatorn 10: 201. Helrenovering av generatorn 40: 202. Utbyte av generatorkolen samt rengörning av kommutatorn 20: 203. Rengörning av kommutatorn samt inställning av : laddströmmen 204. Utbyte av relä 5: 205. Utbyte av strömfördelaren 20: 206. Utbyte av avbrytarkontakten 15: 207. Slipning och justering av avbrytarkontakten 15: 208. Utbyte av kondensator 10: 209. Inställning av tandningen 10: 210. Utbyte av induktionsspole 10: 211. Utbyte av : högspänningskabel 212. Utbyte av amperémätare 20: 213. Utbyte av tandningslås 30: 214. Utbyte av tändningslåskolv 20: 215. Provning och påfyllning av vatten i batteriet : 216. Montering av glas eller lampa i strålkastare : 217. Inställning av strålkastarna 10: 218. Utbyte av strålkastarens eller baklyktans ledningar 30: 219. Utbyte av strålkastare och inställning av samma 10: 220. Justering och smörjning av signalhornet : 221. Utbyte av signalhornets membran 15: 13

16 Phaeton Rep. Självstart, belysning och tandning forts Utbyte av belysningsregleringsstång och signalhornsknapp 20: Utbyte av belysningsregleringstång och signalhornsknapp när det är nödvändigt att nedfälla styrinrättningen 40: 223. Utbyte eller reparation av belysningskontakt 25: 224. Utbyte av stoppljuskontakt 20: 225. Utbyte av instrumentbrädelampa 5: Tillbehör 230. Utbyte av hastighetsmätareklocka 20: 231. Utbyte av hastighetsmätarekabel 20: 232. Utbyte av främre stötfångare 20: 233. Utbyte av bakre stötfångarena, komplett 30: 234. Utbyte av automatisk vindrutetorkare 10: 235. Inmontering av elektrisk vindrutetorkare å öppna vagnar 30: 236. Montering av fjäderdamasker 10: Karosseri 2501 Montering av nytt dörrlås eller Roadster 20: 251. Utbyte av dörrlås å täckta vagnar 30: 252. Utbyte av dörrpanel (insida) Phaeton eller Roadster pr st 10: 253. Omstoppning av klädseln å Phaeton 240: 254. Omstoppning av klädseln å Roadster 160: 255. Utbyte av täckt kaross 160: 14

17 Karosseri forts. Rep. M Utbyte av Phaeton eller Roadster kaross Uträtning av vilken som helst karosserisidoplåt Uträtning och målning av vilken som helst karosserisidoplåt Uträtning av en dörrplåt Uträtning och målning av en dörrplåt Uträtning av en bakre eller hörnkarosseriplåt, utan avmontering från karosseriet Uträtning av en bakre eller hörnkarosseriplåt jämte målning av densamma, utan avmontering från karosseriet Uträtning av en bakre eller hörnkarosseriplåt, med avmontering från karosseriet Uträtning av en bakre eller hörnkarosseriplåt jämte målning av densamma, med avmontering från karosseriet Uträtning och målning av plåten på baksätets lucka Reparation av främre eller bakre sätet Utbyte av dörrens kantsnöre Utbyte av tapetseringlist Utbyte av dörrgångjärn, pr. st Reparation eller utbyte av fönstervevmekanism Utbyte av fönsterglas 30 Sufflett och vindruta 278. Utbyte av takbeklädnad (Pegamoid) Fordor Utbyte av takbeklädnad (Pegamoid) Sport Coupé Utbyte av takbeklädnad (Pegamoid) Coupé eller Sedan

18 Phaeton Sport Roadster, Phaeton Öppna Phaeton Rep. Sufflett och vindruta forts Reparation av sufflett inklusive omklädsel, uppsättning och tillpassning eller Roadster 160: 282. Montering av nytt sufflettyg eller sidostycken vagnar 120: 283. Tillpassning av suffletten samt impregnering 80: 284. Utbyte och passning av ny sufflett och sidogardiner 60: 285. Reparation av repa i sufflett ej överstigande 10 cm, 20: 286. Montering av ny fram eller bak sufflettbåge Phaeton eller Roadster.. 70: 287. Montering av den mellersta sufflettbågen eller Roadster 40: 288. Reparation av mindre hål pr st 10: 289. Reparation av hål i sidostycke eller montering av ny celluloid 15: 290. Montering av nytt bakstycke 40: 291. Montering av nytt bakstycke Coupé eller Roadster 30: 292. Montering av nytt glas i bakstycket Phaeton, Sport Coupé, Special Coupé 15: 293. Montering av ny sufflettbåghylsa 30: 294. Montering av nytt vindruteglas 30: Lastvagnschassi och bakaxel 300. Helrenovering av bakaxeln *180: 301. Utbyte av bakaxeln *80: 302. Utbyte av kardanröret 100: 303. Utbyte av kardanknuten en 80: Utbyte av kardanknuten båda 90: 304. Ansättning av bultarna i kardanknutskåpan 10: 305. Utbyte av en kardanknut (bakre) 30: 16

19 Rep. Lastvagnschassi och bakaxel torts Ansättning av kardanstagen 15: 307. Utbyte av bakaxel med drev, snäcka och snackhjul eller lilla och stora kardandreven 140: 308. Utbyte av yttre navrullagret *15: 309. Ansättning av bakre navmuttrarna 10: 310. Passning av ny navkil *20: 311. Rengörning och smörjning av en bromsexenter 30: Rengörning och smörjning av båda bromsexenterna 50: 312. Utbyte av bromshusplatta, bakre 30: 313. Utbyte av snäcktrycklagret 30: 314. Utbyte av främre kardanknutskåpan 50: 315. Utbyte av kardanmellanaxel eller rör 90: 316. Utbyte av fettpackningarna i kardanröret 90: 317. Utbyte av f ettpackningarna i bakaxelkåporna 80: 318. Montering eller utbyte av extratransmission 100: 319. Utbyte av en bakfjäder f4o: 320. Ombussning av bakfjädrarna, pr st 50: 321. Helrenovering av extratransmissionen 140: 322. Utbyte av ramen, inklusive avmontering av karossen 480: *Lastvagnar med dubbla bakhjul tillagges 10:, flastvagnar med långa fotsteg tillagges 20:. 2 17

20 A. B. F.TILGMANN OY
