Lektion 3. Claes SM0MPV

Transkript

1 Lektion 3 Claes SM0MPV

2 Varför amatörradio? Socialt Teknik Tävla Diplom Samhällsnytta Tråd-/Fiberlös kommunikation Internet

3 Radioamatörens hederskod Radioamatören är HÄNSYNSFULL... Han agerar aldrig medvetet på ett sätt som minskar nöjet för andra. LOJAL... Han erbjuder lojalitet, uppmuntran och stöd åt andra amatörer, lokala klubbar, IARU organisationen i hans land genom vilken amatörradio i hans land representeras nationellt och internationellt. PROGRESSIV... Han håller sin station på en hög teknisk nivå. Den är välbyggd och effektiv. Hans operationsteknik är oantastlig. VÄNLIG... Han kommunicerar sakta och tålmodigt när så begärs; erbjuder kamratligt stöd och ger nybörjaren goda råd; vänlig assistans, samarbete och omtanke i andras intresse. Detta är kännetecknen för amatörandan. BALANSERAD... Radio är en hobby och får aldrig orsaka konflikt i förpliktelser gentemot familj, arbete, skola eller samhälle. PATRIOTISK... Hans station och hans kunnande står alltid till förfogande för att assistera land och samhälle. --anpassad från den ursprungliga Amateur's Code, skriven av Paul M. Segal, W9EEA, Översatt av SM6CNN John Devoldere ON4UN och Mark Demeuleneere ON4WW Claes SM0MPV

4 QSL kort Prefix Sufix

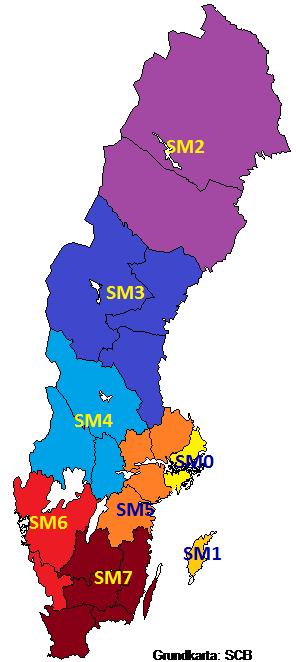

5 Anropssignaler i Sverige Prefix Sufix Kommentar SM två och treställig Privatpersoner SA tvåställigt Klubbar SA treställig Privatpersoner SL en till treställiga Militär SK en eller tvåställiga Klubbar SA-SM 7S 8S oftast enställiga Specialsignaler # <> , 150 Jubileum el dyl 0 = Stockholms län 1 = Gotlands län 2 = Västerbottens och Norrbottens län 3 = Gävleborgs, Jämtlands och Västernorrlands län 4 = Örebro, Värmlands och Dalarnas län 5 = Östergötlands, Södermanlands, Västmanlands och Uppsala län 6 = Hallands och Västra Götalands län 7 = Skåne, Blekinge, Kronobergs, Jönköpings och Kalmar län 8 = Speciella stationer utanför landets gränser, t.ex. SL8CKR - HMS Carlskrona 9 = Speciella stationer inom landets gränser SI9AM, SK9HQ

6 Anropssignal SMØMPV F/SMØMPV SMØMPV/Ø Jag befinner mig i distrikyt Ø, men ej i mitt hem = ej i mitt ordinarie QTH OH2/SMØMPV/P SMØMPV/P = SM0MPV/Ø/P SMØMPV/MM SMØMPV/AM SMØMPV/QRP SMØMPV/M SMØMPV/2/M

7 Varför har Sverige prefixet SM? International Telecummunication Union - ITU FN har 193 medlemsländer ARRL DXCC 339 radioamatör länder

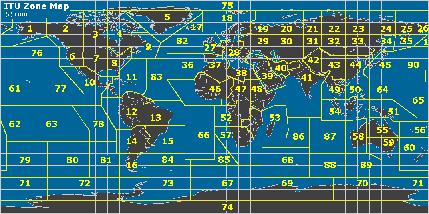

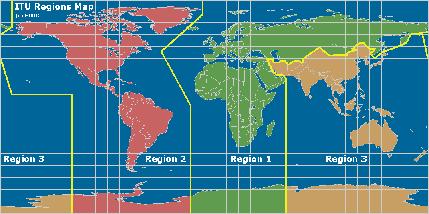

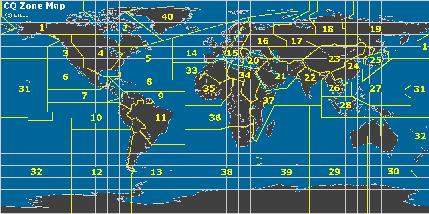

8 Världens indelning With permission from Tim EI8IC Byängsskolan -> JO99ak Claes SM0MPV

9 Länder LA Norge G England JW Svalbard GM Skottland JX Jan Mayen I Italien OH Finland UA1 3-7 Europeiska Ryssland OH0 Åland UA2 Kaleningrad OJ0 Märket UA8-0 Asiatiska Ryssland OZ Danmark HS Thailand OX Grönland JA Japan OY Färöarna EA8 Kanarieöarna SM Sverige 5H Tanzania TF Island ZS Sydafrika DL Tyskland VK Australien ES Estland ZL Nya Zealand LY Litauen K, N, W USA SP Polen VE Canada YL Lettland CE Chile EA Spanien LU Argentina F Frankrike PY Brasilien

10 Signalrapport Foni: LÄSBARHET SIGNALSTYRKA R1 Oläsbar S1 Signalerna nätt och jämt uppfattbara R2 Knappt läsbar, enstaka ord urskiljbara S2 Mycket svaga signaler R3 Läsbar med stor svårighet S3 Svaga signaler R4 Läsbar med obetydlig svårighet S4 Något svaga signaler R5 Helt läsbar S5 Ganska goda signaler S6 Goda signaler S7 Mycket goda signaler S8 Starka signaler S9 Mycket starka signaler Telegrafi (gammal): LÄSBARHET SIGNALSTYRKA TON R1 Oläsbar S1 Signalerna nätt och jämt uppfattbara T1 Mycket rå växelströmston, ostabil och omusikalisk R2 Knappt läsbar, enstaka ord urskiljbara S2 Mycket svaga signaler T2 Mycket rå växelströmston, stabil men omusikalisk R3 Läsbar med stor svårighet S3 Svaga signaler T3 Rå växelströmston, ostabil och omusikalisk R4 Läsbar med obetydlig svårighet S4 Något svaga signaler T4 Rå växelströmston, stabil och någorlunda musikalisk R5 Helt läsbar S5 Ganska goda signaler T5 Tydlig växelströmsmodulerad ton, ostabil men musikalisk S6 Goda signaler T6 Tydlig växelströmsmodulerad ton, stabil och musikaliskav brum eller ojämnheter S7 Mycket goda signaler T7 Nästan ren likströmston, ostabil, med tydligt brum S8 Starka signaler T8 Nästan ren likströmston, ostabil, med spår S9 Mycket starka signaler T9 Absolut ren likströmston, stabil (betyder: sluta sänd med sådan illalåtande signal!) Telegrafi (nu) LÄSBARHET SIGNALSTYRKA TON R1 Oläsbar S1 Signalerna nätt och jämt uppfattbara T1 kraftigt modulerad CW, tecken på självsvängning eller extremt rå växelströms ton R2 Knappt läsbar, enstaka ord urskiljbara S2 Mycket svaga signaler (betyder: sluta sänd med sådan illalåtande signal!) R3 Läsbar med stor svårighet S3 Svaga signaler R4 Läsbar med obetydlig svårighet S4 Något svaga signaler R5 Helt läsbar S5 Ganska goda signaler T5 tydlig växelströmskomponent (ofta orsakad av dåligt reglerad spänning i sändare eller slutsteg). S6 Goda signaler S7 Mycket goda signaler T7 T8 knappt märkbar växelströmskomponent. S8 Starka signaler S9 Mycket starka signaler T9 perfekt ton, ren sinusvåg.

11 Q-kod och förkortningar Q kod Fråga Svar eller meddelande Förkortningar QRM Är min sändning störd? Störningarna är BK Bryt 1. Obefintliga CQ Allmänt anrop 2. Svaga CW Telegrafi 3. Måttliga DE Från 4. Starka K Kom, jag lyssnar 5. Mycket starka MSG Meddelande QRN Besväras du av atmosfäriska störningar? Atmosfäriska störningar är (Som QRM) PSE Var snäll och QRO Ska jag öka sändningseffekten? Öka effekten R Mottaget QRP Ska jag minska sändningseffekten? Minska effekten RST Rapportsystem QRS Ska jag minska sändningshastigheten? Minska hastigheten (till tecken/minut) RX Radiomottagare QRT Skall jag avbryta sändningen? Avbryt sändningen TX Radiosändare QRV Är du redo? Jag är redo UR Din QRX När anropar du mig igen? Jag anropar dig kl QRZ Vem anropar mig? Du anropas av QSB Varierar min signalstyrka? Din signalstyrka varierar QSL Kan du ge mig kvittens? Jag kvitterar QSO Kan du få förbindelse med direkt? Jag kan få förbindelse med direkt QSY Ska jag gå över till en annan frekvens? Gå över till annan frekvens QTH Vad är er position? Min position är

12 Bandplan kortvåg Våglängd m Band MHz Frekvens khz Trafikslag Effekt CW 1 kw CW/Telefoni 1 kw CW/Telefoni 10 W CW 1 kw CW/Telefoni 1 kw CW 1 kw CW/Telefoni 1 kw CW 150 W CW 1 kw CW/Telefoni 1 kw CW 1 kw CW/Telefoni 1 kw CW 1 kw CW/Telefoni 1 kw CW 1 kw CW/Telefoni 1 kw CW 1 kw CW/Telefoni 1 kw Bandplan och repeater information VHF - UHF Våglängd Band MHz Frekvens MHz Effekt Repeater ut MHz Bandbredd khz Skift MHz 10 m kw m kw m kw cm kw cm kw

13 content/uploads/2013/11/iaru-reg-1- HF-Bandplan-v2.6.pdf

14 Loggbok Datum Tid (UTC) Motstation Rapport (He/Me) Band Sändningsslag (CW/SSB/DIGI) Effekt Namn, QTH (motstationen) QSL (S/M) Eget QTH

15 QSL kort Egen anropssignal Motstationens anropssignal Datum för QSO (ex YYYY-MM-DD) Tid för QSO (UTC) Trafiksätt (2 way (SSB, FM CW, RTTY )) Använd våglängd/frekvens (80 m/3.7 MHz) Signalrapport Underskrift Lokator/IOTA QSL tryckerier /sevice Kopierad med tillstånd av Kjell SM2FOB

16 DX DX = Long distans Oftast annan kontinent De 10 mest eftertraktade länderna I Januari 2017 enligt Clublog Rank Prefix Entity name 1 P5 DPRK (NORTH KOREA) 2 3Y/B BOUVET ISLAND 3 FT5/W CROZET ISLAND 4 KH1 BAKER HOWLAND ISLANDS 5 BS7H SCARBOROUGH REEF 6 CE0X SAN FELIX ISLANDS 7 BV9P PRATAS ISLAND 8 KH3 JOHNSTON ISLAND 9 VK0M MACQUARIE ISLAND 10 KH7K KURE ISLAND

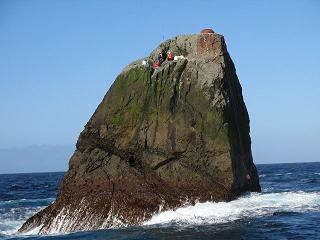

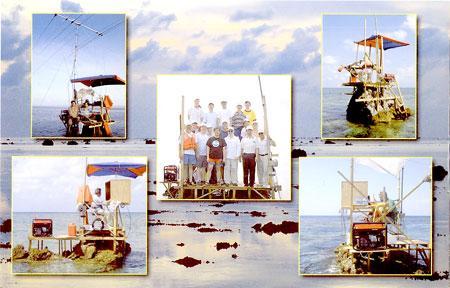

17 DX-pedition South Sandwich Islands (Thule Island) VP8THU Ralph K1IR Ham radio MM0RAI/P on Rockall remote island ON4CIT Desecheo Island K5D Ralph K1IR Från QTC 8/07 SM1TDE, SM0BSO, SM0LQB och SM0EPO på Märket Baksidan på BS7Hs QSL kort Claes SM0MPV with permission

18 DX HEDERSKOD JAG SKA LYSSNA, OCH LYSSNA, OCH SEDAN LYSSNA LITE TILL. JAG SKA ROPA ENDAST OM JAG KAN LÄSA DX-STATIONEN ORDENTLIGT. JAG SKA ICKE LITA PÅ CLUSTER-INFORMATION UTAN VARA HELT KLAR ÖVER DX-STATIONENS ANROPSSIGNAL INNAN JAG ROPAR. JAG SKA ICKE STÖRA DX-STATIONEN, ELLER NÅGON SOM ROPAR DENNE OCH JAG SKA ALDRIG STÄMMA AV PÅ DX:ETS EGEN FREKVENS, ELLER I DET SEGMENT DÄR DENNE LYSSNAR. JAG SKA VÄNTA TILLS DESS DX:ET AVSLUTAT FÖREGÅENDE KONTAKT INNAN JAG ROPAR SJÄLV. JAG SKA ALLTID GE MIN FULLSTÄNDIGA ANROPSSIGNAL. JAG SKA ROPA OCH LYSSNA MED LÄMPLIGA INTERVALLER. JAG SKA ICKE ROPA KONTINUERLIGT. JAG SKA ICKE ROPA DÅ DX:ET SVARAR NÅGON ANNAN ÄN MIG. JAG SKA ICKE ROPA DÅ DX:ET FRÅGAR EFTER EN ANROPSSIGNAL SOM ICKE LIKNAR MIN EGEN. JAG SKA ICKE ROPA DÅ DX:ET SÖKER EFTER ETT ANNAT GEOGRAFISKT OMRÅDE ÄN MITT EGET. NÄR DX:ET SVARAR MIG SÅ SKA JAG ICKE UPPREPA MIN ANROPSSIGNAL ANNAT ÄN OM JAG TROR ATT DENNE EJ UPPFATTAT DEN KORREKT. JAG SKA VARA TACKSAM OM OCH NÄR JAG FÅR KONTAKT. JAG SKA RESPEKTERA MINA AMATÖRKAMRATER OCH UPPTRÄDA SÅ JAG FÖRTJÄNAR DERAS RESPEKT. Translation courtesy of SM3DMP, SM3CER and SM3EVR Claes SM0MPV

19 Diplom Worked All Sweden Award WASA The WASA will be issued to licenced radio amateurs for verified contacts with Swedish läns (counties) and call sign districts (0 7) made after January 1, Each individual contact shall be made on the same band and mode. The same station may be contacted on several different bands. All contacts shall be made with land-based stations. Separate awards will be issued for HF, 50 MHz, 144 MHz, 432 MHz, 1296 MHz and Satellites. For HF 1.8, 3.5, 7, 10, 14, 18, 21, 24 and 28 MHz are counted as separate bands. Stickers can be obtained for 2xCW, 2xPhone, 2xSSB and 2xRTTY.

20 Diplom

21 Tävling Månadstesten Portabeltesten

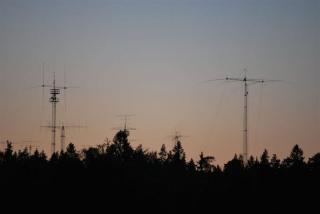

22 Tävling SKØUX SK3W SJ2W Claes SM0MPV Med tillstånd av SM0SGP, SM0DZB och SM2LIY

23 Tävling VM i rävjakt 2014 Från: Claes SM0MPV

24 Läxa inför praktisk övning Lär er bokstavera ert förnamn på svenska Säg: Hej Claes! Jag heter Hans / bokstavera namnet Tänk ut något du kan säga kort om dig själv till någon du pratar med över radio. Säg det efter det du bokstaverat namnet Avsluta med: nu lämnar jag mikrofonen vidare, QRX ett tag
