SolTech System ETT EFFEKTIVT, SNYGGT OCH SMART SOLENERGISYSTEM

Transkript

1 SolTech System ETT EFFEKTIVT, SNYGGT OCH SMART SOLENERGISYSTEM

2 ATTRAKTIV SOLENERGI SolTech Sigma Med SolTech Sigma har vi skapat ett effektivt, snyggt och enkelt solenergisystem för såväl småhus som för stora fastigheter. Med SolTechs egna absorbatorer, särskilt utvecklade för våra takpannor i glas blir installationen enkel och effektiviteten högre. Ett effektivt, snyggt och smart solenergisystem Kombinerat med vår prisbelönta design och konceptlösning kan vi nu erbjuda en solenergilösning som är lika effektiv och elegant som glasklar; SolTech Sigma, det energieffektiva och smarta taket. Taket till de flesta byggnader tar varje år emot många gånger mer energi än byggnadens energiförbrukning. Nu kan du ta hand om denna energi och samtidigt spara pengar. Med SolTech Sigma får du både ett vackert tak och energi till ditt hus. Enkelt och genialt Principen är lika enkel som genial. I stället för traditionella takpannor i betong eller tegel, använder vi takpannor i glas. Under takpannorna i glas monteras SolTechs särskilt utvecklade vätskeburna absorbatormoduler som tar tillvara på energin från solen. Modulerna har en patenterad integrerad bärläkt för en maximerad absorbatoryta. Dessa sammankopplas till ett komplett solfångarsystem på taket. Producerad solenergi lagras i SolTech Therm ackumulatortank vilken är ansluten till byggnadens centrala uppvärmningssystem. På detta sätt använder vi först den energi som solen genererar, när denna inte räcker till, kliver den huvudsakliga värmekällan in för dessa perioder. Flexibelt system Systemet kan enkelt integreras med alla vätskeburna centrala uppvärmningssystem, oavsett värmekälla. Den största energimängden genereras under sommaren när solen lyser som mest, men även under fina vinterdagar, senhöst och tidig vår när vi behöver energin som mest, genereras en ansenlig mängd. Den bästa effekten får du om taket ligger i rakt söderläge, men även sydväst och sydost fungerar bra. Den optimala taklutningen i Europa varierar med platsen, men vanligtvis ligger den optimala lutningen på mellan 30 och 60 grader. Vår lägsta rekommenderade lutning är 22 grader, om du har mindre än 22 graders lutning på taket, kontakta oss för en diskussion kring en lämplig systemlösning. Varje installation skräddarsys efter fastighetens energibehov, ekonomi och takets utformning. SolTech Sigma kan installeras på hela eller delar av ett tak, helt utifrån kundens behov och önskemål. I de fall vi använder endast en del av taket erbjuder vi våra kunder en lösning där vi installerar SolTech Power, vårt elgenererande system eller bara SolTechs glaspannor på övriga taket, för att uppnå ett vackert och enhetligt utseende. 2 SOLTECH SIGMA

3 2 1 3 Multifunktionalitet Med SolTech System får du inte bara ett snyggt och kostnadseffektivt solenergisystem, utan även en taktäckning med överlägsen hållbarhet. Systemet är också estetiskt överlägset alla traditionella solfångarlösningar på marknaden i dag. 1. SolTech Sigmamodulen 2. Genomskärning av en Sigmainstallation 3. Detaljvy av sammankoppling av Sigmamoduler Älta Skola, Nacka. 160 m 2 SolTech Sigma kombinerat med 1kWp SolTech Power. Kombinationen gör att solen även producerar el för att driva systemet. Kombinera SolTech Sigma och SolTech Power Kombinera SolTech Sigma med SolTech Power och producera den mängd elektricitet som krävs för att driva pumpar, styr/reglerteknik etc, dvs alla kringsystem i SolTech Sigma. Det går också att bygga vidare på systemet genom att kombinera SolTech Sigma och SolTech Power med en värmepump och skapa en helt energineutral lösning. Läs mer om SolTech Power på sidan 4 och det kombinerade systemet på sidan 8. SOLTECH SIGMA 3

4 SOLENERGI OCH FASTIGHETER I PERFEKT HARMONI SolTech Power SolTech Energy erbjuder nu också sin prisbelönta solenergilösning som ett solelsystem (PV System). Genom att kombinera högeffektiva solceller med SolTech System kan en solenergianläggning installeras i harmoni med ditt hus. Det blir effektivt, snyggt och smart. SolTech Power är den perfekta kombinationen av traditionell taktäckning och framtidens elförsörjning från solen. Vi ersätter den traditionella takpannan med våra takpannor i glas och under dessa installeras solcellspaneler vilka genererar el. Vi använder marknadsledande solceller för våra paneler, speciellt framtagna för SolTech Energy. Vi placerar solcelspanelerna mellan bärläkten, under glastakpannorna, där de är skyddade för väder och vind. Bilden visar Soltech Power med PV paneler under glastakpannorna. 4 SOLTECH POWER

5 Bilden visar SolTech Power från tätskikt till färdig lösning. 12 kw p SolTech Power installerat på Malmsjö Skolan. Installationen är del i en stor satsning på förnybar energi som Botkyrka kommun genomför. SolTech Total, den Helt Energineutrala Lösningen Kombinera SolTech System med en modern värmepump för att uppnå en energineutral lösning för husets uppvärmning! Genom att låta SolTech Sigma leverera varmvatten och uppvärmning under en stor del av året, kan SolTech Power förse huset med så pass mycket el att det motsvarar elkonsumtionen för en värmepump på årsbasis. Läs mer om det kombinerade systemet på sidan 8. SOLTECH POWER 5

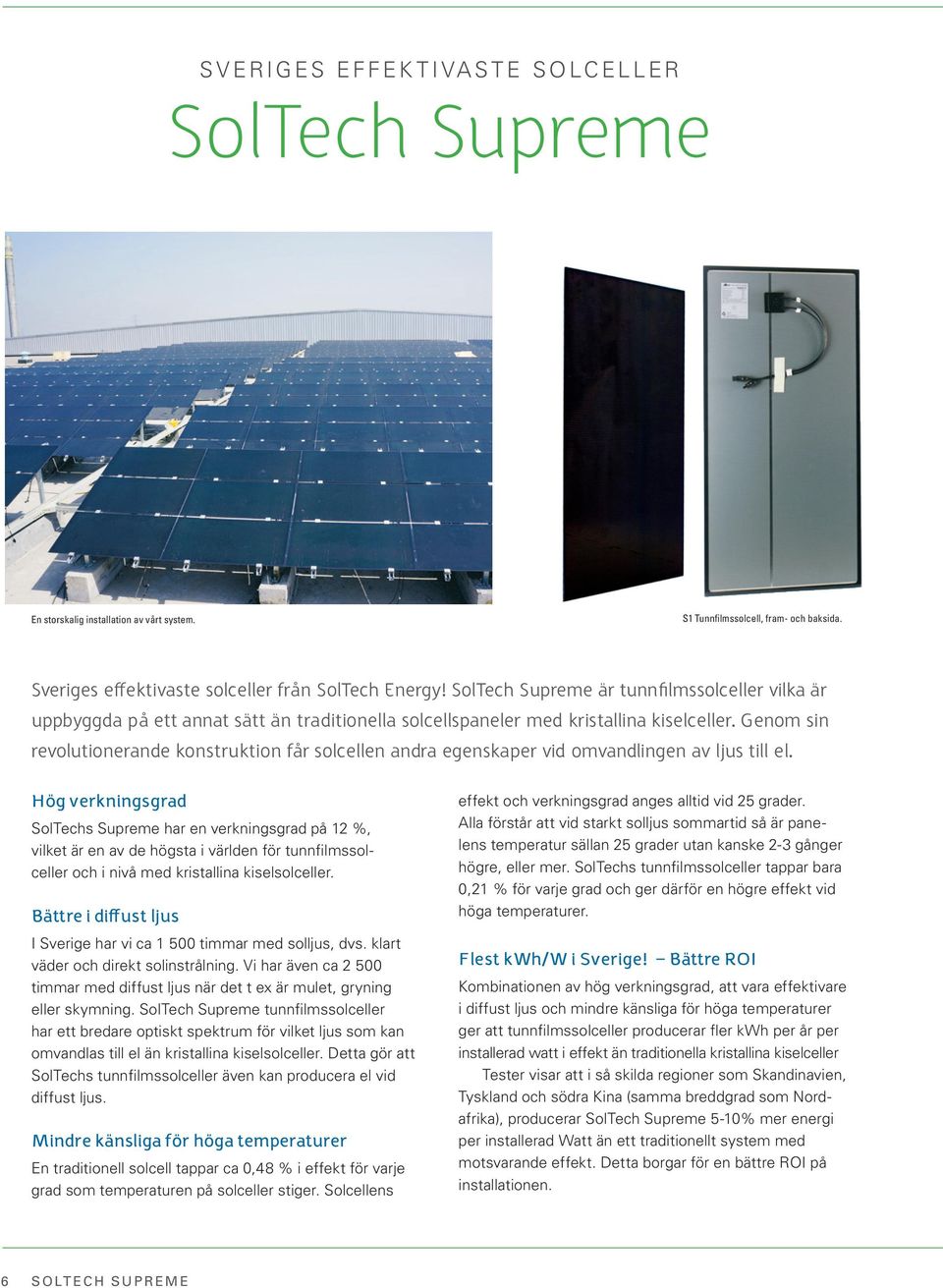

6 SVERIGES EFFEKTIVASTE SOLCELLER SolTech Supreme En storskalig installation av vårt system. S1 Tunnfilmssolcell, fram- och baksida. Sveriges effektivaste solceller från SolTech Energy! SolTech Supreme är tunnfilmssolceller vilka är uppbyggda på ett annat sätt än traditionella solcellspaneler med kristallina kiselceller. Genom sin revolutionerande konstruktion får solcellen andra egenskaper vid omvandlingen av ljus till el. Hög verkningsgrad SolTechs Supreme har en verkningsgrad på 12 %, vilket är en av de högsta i världen för tunnfilmssolceller och i nivå med kristallina kiselsolceller. Bättre i diffust ljus I Sverige har vi ca timmar med solljus, dvs. klart väder och direkt solinstrålning. Vi har även ca timmar med diffust ljus när det t ex är mulet, gryning eller skymning. SolTech Supreme tunnfilmssolceller har ett bredare optiskt spektrum för vilket ljus som kan omvandlas till el än kristallina kiselsolceller. Detta gör att SolTechs tunnfilmssolceller även kan producera el vid diffust ljus. Mindre känsliga för höga temperaturer En traditionell solcell tappar ca 0,48 % i effekt för varje grad som temperaturen på solceller stiger. Solcellens effekt och verkningsgrad anges alltid vid 25 grader. Alla förstår att vid starkt solljus sommartid så är panelens temperatur sällan 25 grader utan kanske 2-3 gånger högre, eller mer. SolTechs tunnfilmssolceller tappar bara 0,21 % för varje grad och ger därför en högre effekt vid höga temperaturer. Flest kwh/w i Sverige! Bättre ROI Kombinationen av hög verkningsgrad, att vara effektivare i diffust ljus och mindre känsliga för höga temperaturer ger att tunnfilmssolceller producerar fler kwh per år per installerad watt i effekt än traditionella kristallina kiselceller Tester visar att i så skilda regioner som Skandinavien, Tyskland och södra Kina (samma breddgrad som Nordafrika), producerar SolTech Supreme 5-10% mer energi per installerad Watt än ett traditionellt system med motsvarande effekt. Detta borgar för en bättre ROI på installationen. 6 SOLTECH SUPREME

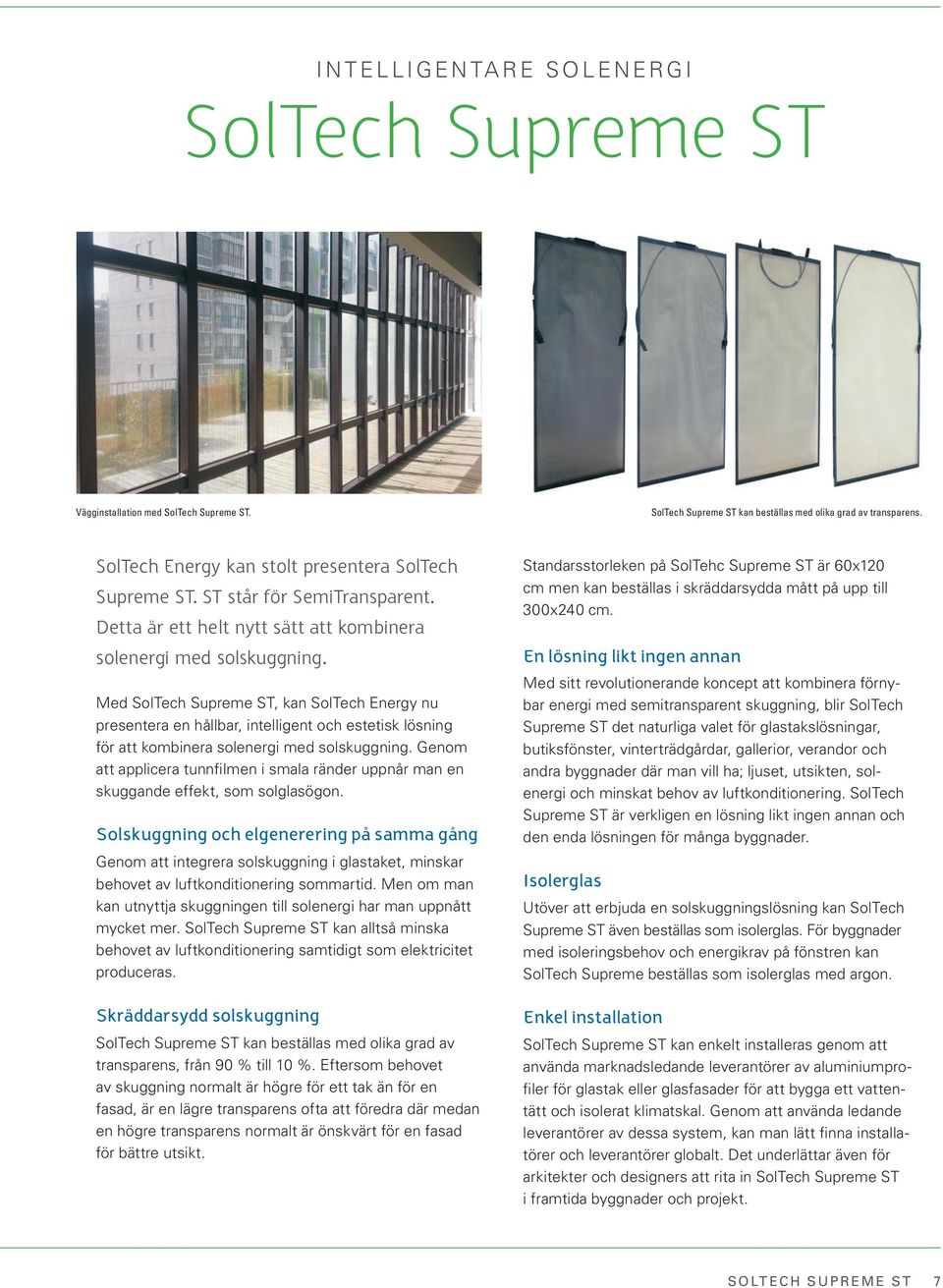

7 INTELLIGENTARE SOLENERGI SolTech Supreme ST Vägginstallation med SolTech Supreme ST. SolTech Supreme ST kan beställas med olika grad av transparens. SolTech Energy kan stolt presentera SolTech Supreme ST. ST står för SemiTransparent. Detta är ett helt nytt sätt att kombinera solenergi med solskuggning. Med SolTech Supreme ST, kan SolTech Energy nu presentera en hållbar, intelligent och estetisk lösning för att kombinera solenergi med solskuggning. Genom att applicera tunnfilmen i smala ränder uppnår man en skuggande effekt, som solglasögon. Solskuggning och elgenerering på samma gång Genom att integrera solskuggning i glastaket, minskar behovet av luftkonditionering sommartid. Men om man kan utnyttja skuggningen till solenergi har man uppnått mycket mer. SolTech Supreme ST kan alltså minska behovet av luftkonditionering samtidigt som elektricitet produceras. Skräddarsydd solskuggning SolTech Supreme ST kan beställas med olika grad av transparens, från 90 % till 10 %. Eftersom behovet av skuggning normalt är högre för ett tak än för en fasad, är en lägre transparens ofta att föredra där medan en högre transparens normalt är önskvärt för en fasad för bättre utsikt. Standarsstorleken på SolTehc Supreme ST är 60x120 cm men kan beställas i skräddarsydda mått på upp till 300x240 cm. En lösning likt ingen annan Med sitt revolutionerande koncept att kombinera förnybar energi med semitransparent skuggning, blir SolTech Supreme ST det naturliga valet för glastakslösningar, butiksfönster, vinterträdgårdar, gallerior, verandor och andra byggnader där man vill ha; ljuset, utsikten, solenergi och minskat behov av luftkonditionering. SolTech Supreme ST är verkligen en lösning likt ingen annan och den enda lösningen för många byggnader. Isolerglas Utöver att erbjuda en solskuggningslösning kan SolTech Supreme ST även beställas som isolerglas. För byggnader med isoleringsbehov och energikrav på fönstren kan SolTech Supreme beställas som isolerglas med argon. Enkel installation SolTech Supreme ST kan enkelt installeras genom att använda marknadsledande leverantörer av aluminiumprofiler för glastak eller glasfasader för att bygga ett vattentätt och isolerat klimatskal. Genom att använda ledande leverantörer av dessa system, kan man lätt finna installatörer och leverantörer globalt. Det underlättar även för arkitekter och designers att rita in SolTech Supreme ST i framtida byggnader och projekt. SOLTECH SUPREME ST 7

8 SolTech Total DEN ENERGINEUTRALA LÖSNINGEN SolTech Total Kombinera SolTech System med en modern värmepump för att uppnå energineutrala lösningar för husets uppvärmning! Låt SolTech Sigma leverera varmvatten och uppvärmning under en stor del av året, och SolTech Power förse huset med så pass mycket el att det till och med motsvarar elkonsumtionen för en värmepump på årsbasis. Med SolTech Total erbjuder vi fastighetsägare en helhetslösning. Du väljer antingen en mindre lösning, där SolTech Power levererar el för drift av pumpar, styr/regler etc, dvs alla kringsystem i SolTech Sigma som kräver elektricitet. Eller en helhetslösning (Total) där solen står för hela uppvärmningsbehovet * (värme/varmvatten och elektricitet - motsvarande det antal kwh som värmepumpen kräver på årsbasis). En lösning som är smart, snygg, effektiv och enkel. * Förutsätter ett nettomätningssystem där överproduktionen av elektricitet kan sparas över året för senare konsumtion. Alternativt ett avtal med elleverantören där producerad solel löpande säljs till leverantören. 8 SOLTECH TOTAL

9 SolTech Pannan Snygg, stark och effektiv SolTech Pannan är framtagen som en del av SolTech Energys solenergisystem samt för användning som taktäckning. SolTech Pannan utgör såväl ljusgenomsläpp för SolTech systemet som yttre skalskydd och fungerar också som en vanlig takpanna. Pannan är tillverkad i högtransparent glas med låg halt av järnoxid och är tvåkupig. Glas är ett mycket hållbart och erosionståligt material. Tillsammans med den tvåkupiga formen blir glaspannan flera gånger starkare än en traditionell takpanna i betong. SolTech Pannans utformning gör att den kan läggas tillsammans med traditionella tvåkupiga takpannor i betong, och kompletterande produkter framtagna för betongpannor, t.ex. tätningar och genomförningar passar. Utseende Den låga halten av järnoxid ger pannan en lätt silvrig eller grå nyans influerad av färgen på det underliggande materialet samt himlen när den är installerad. SolTech Pannans yta är blank och motsvarar den för glaserat taktegel. EGENSKAPER / SNABBFAKTA Antal pannor/m²:...från 8,9 st vid max läktavstånd Bredd: mm Höjd: mm Vikt:...3,9 kg Ljustransmission:...ca 82% Läktavstånd: mm Material:...glas SolTech Therm Ackumulatortanken är central i varje termiskt solenergisystem. Effektiviteten och prestanda på tanken påverkar hela systemets funktion och ekonomi. Vår egen ackumulatortank, SolTech Therm, är världens enda trycksäkra ackumulatortank i plast och har överlägsen energiprestanda. Fördelarna med en trycksäker tank i plast är många, framförallt att de väger mindre, är lättare att installera och rostar aldrig. Som enda tank i marknaden erbjuder den även möjligheten att ändra konfigurationen i efterhand samt även kunna utföra service på slingor. Som en av de få tankarna i marknaden uppfyller SolTech Therm EU kraven på energiprestanda och har energiklass C. Från och med 2015 måste alla delar i ett uppvärmningssystem uppfylla Energiklass A, B eller C.* SolTech Therm för placering på golv finns i 300, 400, 600 och 800 l utförande. SolTech Therm för nedgrävning finns i 600 och 800l utförande. TANKAR: Material... PE-RT (värmestabiliserad PE) Isolering... PUR Yttre skal...pe Tryck, max...3 Bar Temp max ᵒC kontinuerligt, 110 ᵒC peak Energiförbrukning...2,3 kwh/d SLINGOR: SNABBFAKTA Material...Rostfritt stål Tryck, max...10 Bar * Eco Design Direktivet LOT 2 SOLTECH PRODUKTER 9

10 SolTech Energy SolTech Energy Sweden AB är ett svenskt företag som erbjuder solenergilösningar för privatpersoner och kommersiella fastighetsägare. Företaget är etablerat i Sverige och i Spanien. Huvudkontoret ligger i Tullinge strax utanför Stockholm. SolTech Flex Läs mer om SolTechs luftbaserade solfångare för sommar och fritidshus som ger en bättre ventilation och ett friskare hus. Läs mer på Vill du veta mer Kontakta oss gärna för ytterligare information om vad du kan spara med ett SolTech System; info@soltechenergy.com eller på telefon Du kan också läsa mer om SolTechs solenergilösningar på vår hemsida; Solen är en naturlig, miljövänlig och kostnadsfri energikälla. Varje timme tar jorden emot lika mycket energi från solen som vi människor gör av med på ett helt år! SOLTECH SYSTEM V5.0 SolTech Energy Sweden AB. Mekanikervägen 12, SE , Tullinge, Sweden.
