1 SKRUVSTYCKEN FRÅN SKÄRPVERKTYG AB

2 Innehållsförteckning Maskinskruvstycke NCS..Sid 3-5 Maskinskruvstycke ESS Sid 6-10 Tillbehör..Sid

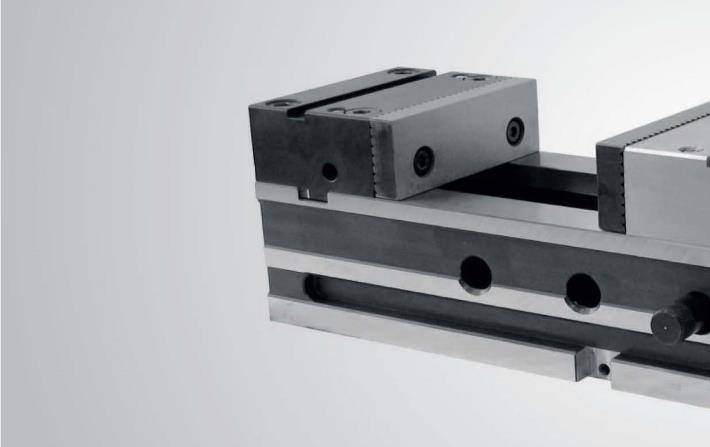

3 Maskinskruvstycke NCS-serien Specifikationer Maskinskruvstycke NCS 125. Finns med mekanisk-hydraulisk kraftförspänning (M-HD) eller helydrauliskt (HD) M-HD och HD - Grundbalk, fast back, rörlig back, härdade på alla sidor - Spindel av hållfast specialstål. - Längsgående sidospår för snabb positionering. - Tre positionshål för 12F7 med 40 och 50mm delning - Fast back i alla positioner (x, y och z) - Spår och gängor för infästning av andra backar. - Infästning av nedåtdragande och snabbt utbytbara backar är möjlig. - T-format block för multipel uppspänning av arbetsstycken möjligt, utan verktyg. - Gängor på sidan för ändstopp. NCS 125 M-HD - Mekanisk-hudraulisk kraftförspänning. - Max. spännkraft med kraftförspänning 40kN. - Max spännkraft utan kraftförspänning 10kN. - Mekaniskt låst spindel. - Går att lägga ner. vid baslängd 470mm - Fastsättningshål för liggande montering, vid baslängd 470mm. NCS 125 HD - Helhydraulisk fastsänning, hydraulaggregat krävs. - Spännkraft 35kn vid 380 bar. Repeternoggranhet - Enligt den specificerade spännkraften är repeternoggranheten lika med eller bättre än 0,01mm. - Spännkraften kan justeras och ställas på båda modellerna, i M-HD längs hela spindellängden och i HD från hydraulaggregatet. Standardutrustning - 2st vändbara backar, en slät sida och en tandad. - 1st handspännare, hex. Tillbehör - Bäddlängd upp till 1200mm - Fixturhål för montering kan kundanpassa 3

4 NCS-serien Mekaniskt-hydrauliskt M-HD Helhydrauiskt HD 4

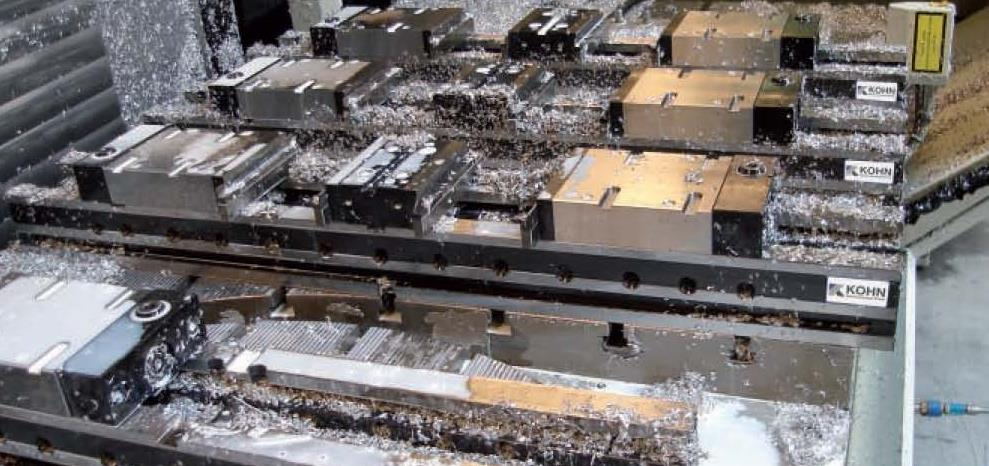

5 NCS-serien Bilder från applikationer 5

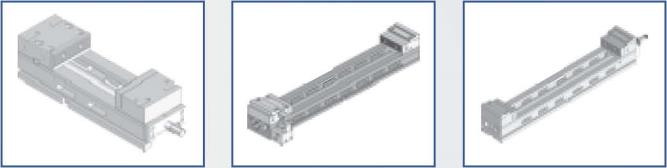

6 Maskinskruvstycke ESS-serien Skruvstycke ESS-M och EFS-HD Specifikationer ESS-M och EFS-HD - Grundbalk, fast back, rörlig back, härdade på alla sidor - Spindel av hållfast specialstål. - Längsgående sidospår för snabb positionering. - Tre positionshål för 12F7 med 40 och 50mm delning - Fast back i alla positioner (x, y och z) - Spår och gängor för infästning av andra backar. - Infästning av nedåtdragande och snabbt utbytbara backar möjlig. - T-format block för multipel uppspänning av arbetsstycken möjligt, utan verktyg. - Gängor på sidan för ändstopp. Repeternoggranhet - Enligt den specificerade spännkraften är repeternoggranheten lika med eller bättre än 0,01mm. - En momentnyckel rekommenderas att erhålla en kontrollerad spännkraft (ESS-M). - Spännkraften kontrolleras med hydraultrycket från hydraulaggregatet (EFS-HD). Standardutrustning - 2st vändbara backar, en slät sida och en tandad. - 1st handspännare, hex. Tillbehör - Bäddlängd upp till 1200mm - Snabbförflyttning av backar (endast EFS-HD). - Tiltbar. - Vertkal montering. - Fixturhål för montering kan kundanpassas 6

7 ESS/EFS-serien ESS 80, 100 och 125 M EFS 80, 100 och 125 HD 7

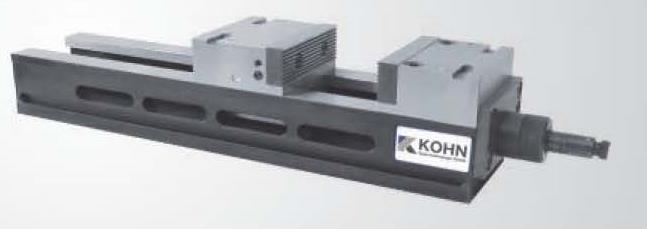

8 ESS-serien FV-modellerna Specifikationer ESS-FV M-HD och ESS FV HD - Grundbalk, fast back, rörlig back, härdade på alla sidor - Fast back på operatörssidan, bra vid tunga arbetsstycken. - Spindel av hållfast specialstål. - Längsgående sidospår för snabb positionering. - Tre positionshål för 12F7 med 40 och 50mm delning - Fast back i alla positioner (x, y och z) - Spår och gängor för infästning av andra backar. - Infästning av nedåtdragande och snabbt utbytbara backar möjlig. - T-format block för multipel uppspänning av arbetsstycken möjligt, utan verktyg. - Gängor på sidan för ändstopp. Repeternoggranhet - Enligt den specificerade spännkraften är repeternoggranheten lika med eller bättre än 0,02mm. - Spännkraften kan justeras och ställas på båda modellerna. Standardutrustning - 2st vändbara backar, en slät sida och en tandad. - 1st handspännare, hex. Tillbehör - Bäddlängd upp till 1200mm - Snabbförflyttning av backar (endast EFS-FV HD). - Tiltbar. - Vertkal montering. 8

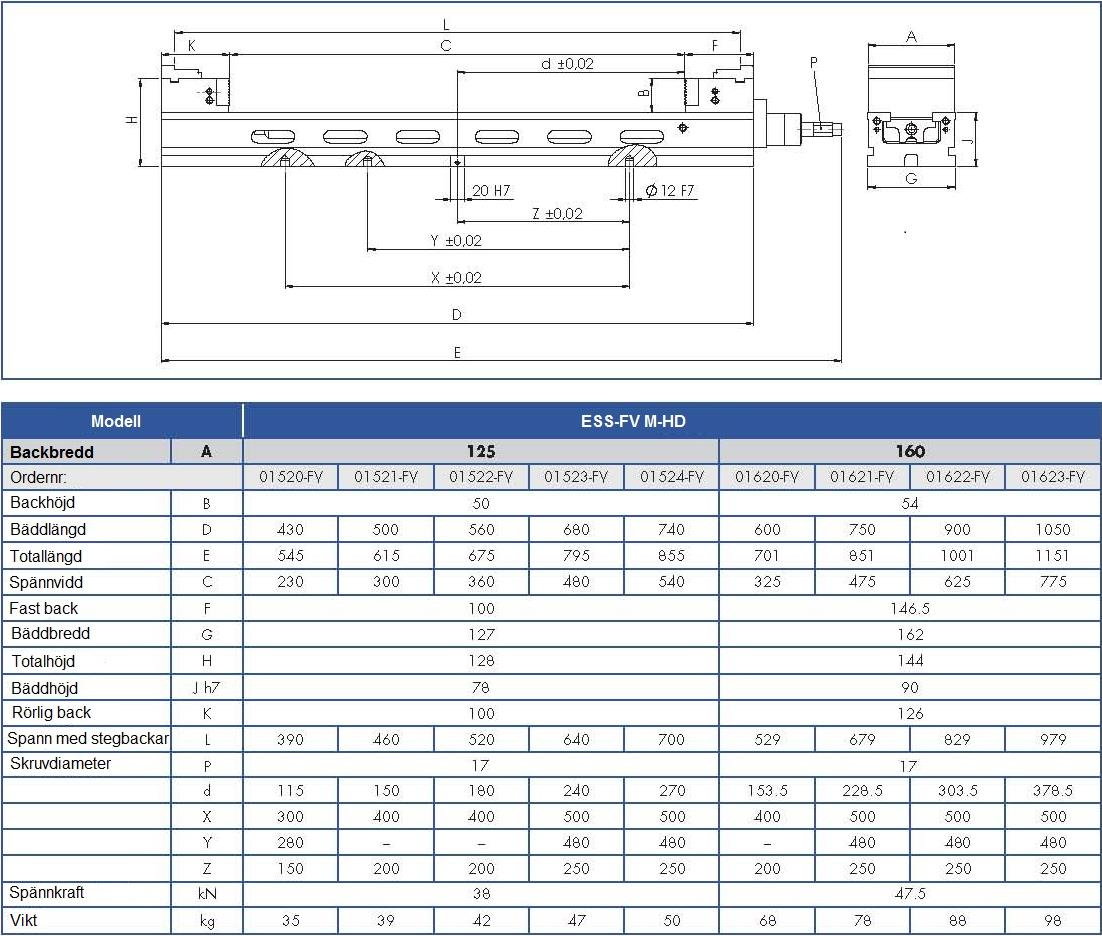

9 ESS-serien FV M-HD 9

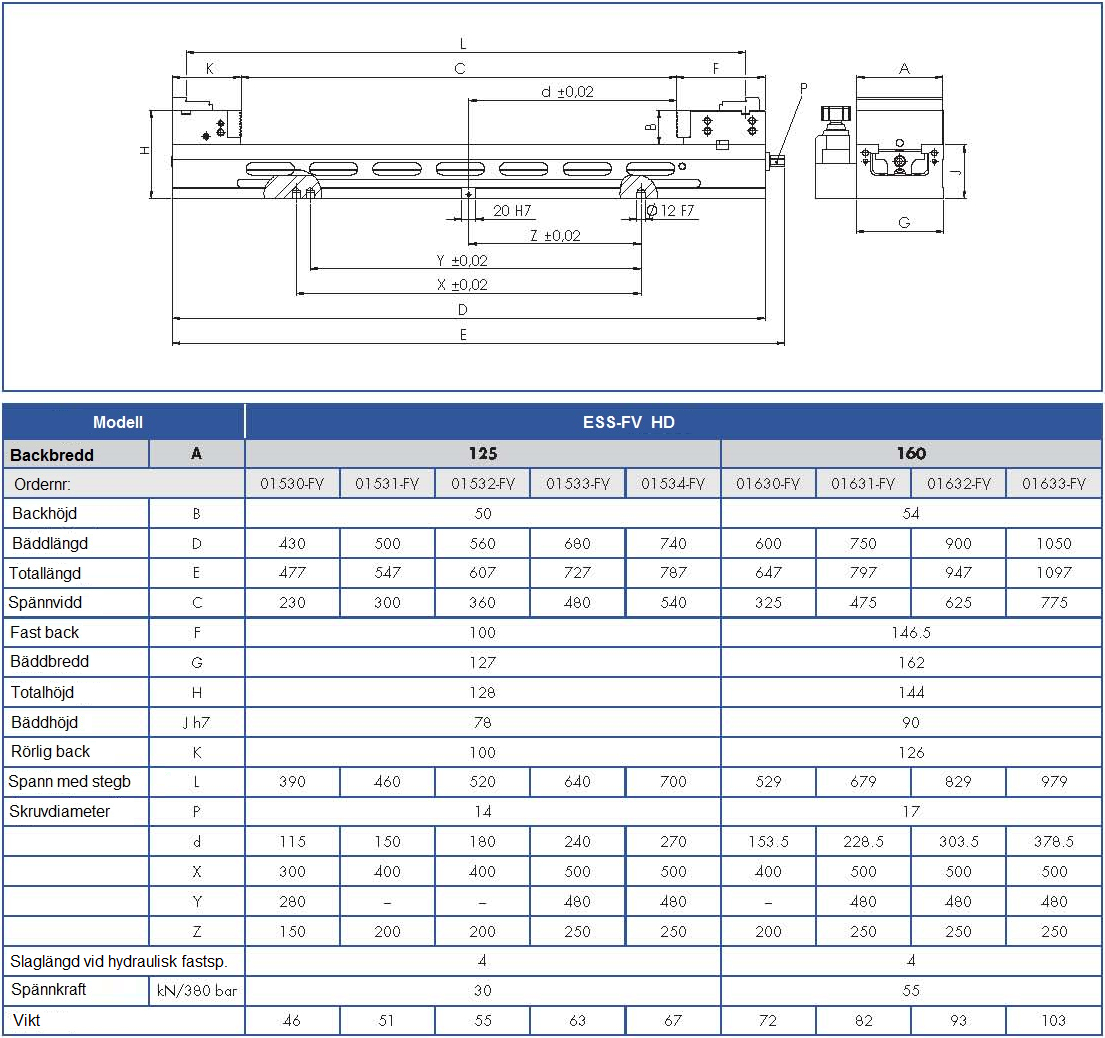

10 ESS-serien FV HD 10

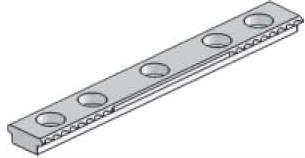

11 Tillbehör Vändbara backar, en sida slät och en rifflad Artikelnr: dad Slät, mjuk back Artikelnr: Stegback Artikelnr: Pendelback Artikelnr: Ovanpåliggande stegback med grepplist. Artikelnr: Back med uttag för grepplist Artikelnr: Dubbelsidig grepplist Artikelnr: Grepplist för trepunktsuppspänning Artikelnr:

12 Tillbehör Utbytbara backar Nedåtdragande magnetisk backhållare Artikelnr: Riffelback passande hållaren Artikelnr: Back för ojämna och icke paralella arbetsstycken, passar hållaren Artikelnr: Slät back passar hållaren Artikelnr: Taggback för ojämna och icke paralella Arbetsstycken passar hållaren Artikelnr: Stegback passar hållaren , går att få kundanpassad Artikelnr:

13 Tillbehör Flytande back Artikelnr: Shims till flytande back Artikelnr: Utbytbar stegback till flytande back Artikelnr: Vinkelhållare Artikelnr:

14 Anteckningar 14

15 Anteckningar 15

16 SKÄRPVERKTYG AB Kråketorpsgatan 10, MÖLNDAL Tel: , Fax:
