1 Blackboxx Lathund Montera en 1,5 Blackboxx Sätt ihop din Blackboxx så som du önskar. Du behöver en vänster sidodel, en höger sidodel och så många centerdelar som du önskar. (Varje del består utav 9 rör) Klicka ihop delarna och försäkra dig om att klipsen sitter ordentligt (kontrollera både den övre och den undre förbindelsen). Vi rekommenderar att först sätta ihop centerdelarna och till sist sätta fast dom två sidodelarna. För att säkerställa att den färdiga Blackboxxen står stadigt rekommenderar vi att en Blackboxx består utav minst 45 skott (2 sidodelar och 3 centerdelar). Om Blackboxxen ska skjutas från ojämt eller mjukt underlag så som gräs ska den alltid fixera vid t.ex. en påle eller stänger nerslagen i marken! Fixera segmenten först i dem nedre öglorna. Fäll sen upp delen så att dem övre klipsen klickar ihop. Efter att ha monterat ihop hela tårtan till önskad storlek, kontrollera att alla klips sitter som dom ska. En färdig 45 skotts Blackboxx, redo att laddas.

2 Ladda en Blackboxx Börja med att ladda Blackboxxen vid röret som är märkt med "Start". Du känner också igen röret på hållaren för snabbstubinen. Varje Box har två start rör (en i varje sidodel). Start rör nummer två kan användas för reservtändning (som hos vanliga tårtor) eller för att koppla Blackboxxen via snabbstubin vidare till nästa effekt. Den första Bulleten som laddas bör laddas i ställningen "fast" (snabb) så att Boxxen startar omedelbart vid tändning. VIKTIGT! Den vita etiketten måste peka upp! ( Så att man ser den när man tittar ner i röret!) Nästa Bullet kommer nu i grannröret av nästa segment (inte i grannröret av samma segment!), den tredje i tredje segmentet osv. OBSERVERA! Skottföljden går från segment till segment, inte från rör till rör inom ett segment. Genom att rotera Bulletsen kan man själv variera fördröjningen från skott till skott. Vill ni att det ska gå langsamt, så måste markeringen "Slow" peka mot det föregående eller efterföljande rör. Linien på etiketten står då i 90 graders vinkel mot handtagen av boxen. Vill ni att Blackboxxen ska skjuta i snabbare takt, måste markeringen "Fast" peka mot det föregående eller efterföljande rör. Linien på Bulleten står då parallellt till handtagen. Vid slutet av en rad vänder det hela och fortsätter efter samma princip i nästa rad. Fördröjningen är på ca 0,3 sekunder vid "Fast" och 1,4 sekunder vid "Slow" hos 1,5 kalibern.

3 Exempel på olika fördröjningar: - Medium fördröjning - Stor fördröjning - Kort fördröjning Den röda pilen markerar skottföljden (från rad till rad). Den gröna pilen visar antändningskanalen. Bullet med positionen fast pekande mot antändningsröret. Boxen kommer att starta utan större fördröjning.

4 Vändpunkt: Alla tre Bullets står på minimal fördröjning. Din Blackboxx fungerar bara då utan avbrott om alla använda rör är laddade i rad utan avbrott och varje Bullet är helt nertryckt i röret. Praktiska test har visat att Boxxen också fungerar felfritt om man skulle råka lägga två Bullets i ett rör (båda Bullets kommer att tända och explodera på tillräcklig höjd), men av säkerhetsskjäl bör det undervikas. Om ni vid avsyning av en laddad Blackboxx skulle se att en Bullet inte sitter helt nertryckt i röret, måste den försiktigt tryckas ned (med hjälp av t.ex. en träpinne) tills den når botten av röret! I vanligt fall kan man trycka ner Bulletsen med lätt tryck. Om det skulle bli svårare att trycka ner en Bullet, kontrollera att inga rester sitter i vägen eller så är det helt enkelt dags att rengöra rören ordentligt. Med hjälp av en ficklampa är det lätt att kontrollera att alla Bullets sitter riktigt på plats och att rätt fördröjning är inställd. OBSERVERA: Använd ALDRIG stort tryck eller våld för att trycka ner Bulletsen!

5 TIPS: Efter att ha laddad Blackboxxen kan man sätta en pappskiva i varje rör. Pappskivan förhindrar att en Bullet tänds i förtid av nedfallande glöd från andra fyrverkerier. Pappskivorna bör också användas om Blackboxxen står på mjukt underlag så som gräs. Problemet med mjuka underlag är att Bulletsen kan starta att "hoppa" eller studsa upp och ner i rören. Om en Bullet inte står på botten av röret befinner den sig inte i tändpositionen och kommer inte att tända. Alternativt till pappskivorna måste Blackboxxen på mjuka underlag fixeras ordentlig (t.ex. vid stänger nerslagna i marken). Det räcker inte att ställa Boxxen på en träskiva, antingen så fixeras Boxxen eller så använder man pappskivorna. Tänk på att ladda i rätt ordning för att allt ska bli som planerad. Kontrollera Boxxen efter att ha laddad den! En glömd Bullet som på bilden kommer att avbryta skottföljden! Tryck ner Bullets som inte står helt på botten av röret! I vanligt fall glider dem ner av sig själv. Vid behov fixeras Bulleten med hjälp av en pappskiva som finns som tillbehör. Skivan skyddar även mot nedfallande glöd från andra pjäser.

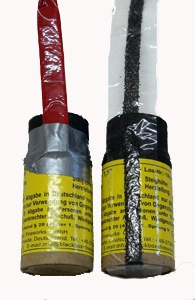

6 Tända en Blackboxx Efter att ha laddad Blackboxxen kan den nu packas i strech-folie som skydd mot regn. Alternativt finns det färdiga plastskydd att köpa, passande till 45 och 90 skotts Blackboxxen. Nu kan antändningen monteras. En variant är att man med tejp sätter fast en bit snabbstubin på ca 10 cm som tänds med överföringständare eller viskofuse vid tändröret. Det finns också färdiga snabbstubin bitar med färdig monterad stubin och hållare för eltändare som bara behöver tryckas fast i tändröret. Om det krävs exakt timing, kan överföringständaren också sättas direkt i lyftladdningen av den första Bulleten. Innan ni sätter fast stubinen vid antändningsröret, kontrollera att röret är fri och att det inte sitter några rester kvar i det. Det räcker inte att sätta en överföringständare eller viskofuse direkt i antändningsröret, energien som snabbstubinen ger behövs för att tända en Bullet, energien från enbart en eltändare eller viskofuse räcker inte. Sätt INTE fast snabbstubin eller liknande direkt vid Bulleten! Av säkerhetsskäl rekommenderar vi att sätta fast antändningen först på skjutplatsen.

7 I en godkänd kartong (UN-Kartong) får också en laddad Blackboxx transporteras. Det finns kartonger passande till 2st 45 skott eller en 90 skotts Blackboxx att köpa som tillbehör. Om en Blackboxx har transporterats, säkerställ att alla Bullets fortfarande sitter på botten av röret och att timingen fortfarande är inställd på det man vill ha. Glöm inte att fixera Blackboxxen på mjuka underlag (eller använd papplocken). Med plastskydded som finns som tillbehör är boxen skyddad mot regn och nedfallande glöd. Se till att boxen står stadig. Använd gärna mellanrummen mellan rören för att slå en stång eller liknande igenom. Efter användning följ dom vanliga säkerhetsrutinerna. Kontrollera att boxen är tom och knacka ut alla lösa rester så som t.ex. papplock. Om en box ej har fungerat fullt ut, knacka ut dom resterande Bulletsen försiktigt på ett träunderlag. Om detta skulle hända oftare, kontakta oss så löser vi problemet. Innan omladdning måste alla lösa rester rensas bort ur boxen. Efter 3-6 användningar borde boxen även rengöras med vatten för att avlägsna förbränningsavlagringar. Detta går enklast med en högtryckstvätt eller vanlig vattenslang. Torka boxen nogrann före omladdning. Kontrollera varje box innan ni använder den. Skadade eller slitna boxar måste bytas ut. Observera: Livslängden av 1,5 Blackboxxsystemet är begränsad till ca användningar. Om effekterna når allt lägre höjder samtidigt som skottföljden blir snabbare så är det ett klart tecken på att det är dags att byta till nya rör. Nya enheter får ni till ett reducerat pris vid inlämning av dem gamla! Bilden nedanför visar normalt slitage av ett Blackboxxsegment efter användning. Om hålen blir större än 8mm bör segmentet bytas ut mot ett nytt.

8 Skötsel av en Blackboxx En Blackboxx behöver väldig lite skötsel. Innan omladdning, kontrollera att det inte finns kvar rester så som papplock, pappersrester eller större förbränningsavlagringar. Efter ett antal användnigar (ca 3-6) måste Blackboxxen göras ren med vatten, p.g.a. att förbränningsrester sammlas i rören och det annars kan bli svårt att får ner Bulletsen helt till botten av rören. Innan omladdning måste Blackboxxen förstås vara helt torrt. Använd aldrig skadade Bullets (Tändremsan skadad eller löst krut som trillar ur)! Det är inte nödvändig att demontera en Boxx för kontroll. Eftersom förbränningsrester suger åt sig fukt, rekommenderar vi att direkt efter användning vända Boxxen upp och ner och försiktigt knackar ut pappskivor och andra rester innan dom klibbar fast. En enstaka pappskiva som ligger kvar i röret är inget problem, men om för många staplas på varann, så står Bulleten för högt i röret och befinner sig därför inte i tändpositionen.
