1 Systemmanual/ Monteringsanvisning CombiRack Mars 2003 SE

2 Defem CombiRacking den nya mekaniken Data 19 U-balk, se U-balksmanual 480 mm Enkel frontmontering eställningsguide Enkelstativ: + Påbyggnad vänster: + monteringsprofil Påbyggnad höger: + monteringsprofil Enkelstativ Monteringsprofil, se sid 6 rt.nr. Typ av CombiRack/front Dimensioner * D CombiRack 19 Data 2000 x 560 x CombiRack 19 Data 2000 x 560 x 480 Stativ i rad CombiRack 19 Data 2200 x 560 x CombiRack 19 Data 2200 x 560 x 480 *) För enkelstativ: = 600 mm Enhetligt system för: Kabelvägar Stativ/Racking Potentialutjämning Fiber/Koppar 2

3 ... för den nya tekniken Synligt. Åtkomligt. Flexibelt. Server 19 U-balk, se U-balksmanual 600/800 mm Dubbel frontmontering Monteringsprofil, se sid 6 eställningsguide Enkelstativ: + Påbyggnad vänster: +2 monteringsprofiler Påbyggnad höger: +2 monteringsprofiler Enkelstativ Stativ i rad rt.nr. Typ av CombiRack/front Dimensioner * D CombiRack 19 Server 2000 x 560 x CombiRack 19 Server 2200 x 560 x CombiRack 19 Server 2000 x 560 x CombiRack 19 Server 2200 x 560 x 800 *) För enkelstativ: = 600 mm Unik metodik för att: ygga upp ygga ut ygga om Justera 3

4 Defem CombiRacking den nya mekaniken Tele 19 /ETSI U-balk, se U-balksmanual 600 mm Dubbel frontmontering Monteringsprofil indrag 60 mm Enkelstativ: eställningsguide Påbyggnad höger eller vänster: + rt.nr. Typ av CombiRack/front Dimensioner * D CombiRack ETSI Tele 2000 x 600 x CombiRack ETSI Tele 2000 x 600 x 600 Stativ i rad CombiRack ETSI Tele 2200 x 600 x CombiRack ETSI Tele 2200 x 600 x CombiRack 19 Tele 2000 x 560 x CombiRack 19 Tele 2000 x 560 x CombiRack 19 Tele 2200 x 560 x CombiRack 19 Tele 2200 x 560 x 600 *) För enkelstativ: = 640 mm för ETSI, och 600 mm för 19 Enhetligt system för: Kabelvägar Stativ/Racking Potentialutjämning Fiber/Koppar 4

5 ... för den nya tekniken Synligt. Åtkomligt. Flexibelt. Mittmonterat 19 U-balk, se U-balksmanual 300 mm Magasin för specialutrustning För tyngre specialutrustning, med monteringsvingar mitt på magasinsgavel (t.ex. Internet Routers). Monteringsprofil, se sid 6 eställningsguide Enkelstativ: + Påbyggnad vänster: +monteringsprofil Påbyggnad höger: +monteringsprofil Ställbart örnbeslag 65 Stativ i rad rt.nr. Typ av CombiRack/front Dimensioner * D CombiRack 19 Mittmont 2000 x 560 x CombiRack 19 Mittmont 2000 x 560 x CombiRack 19 Mittmont 2200 x 560 x CombiRack 19 Mittmont 2200 x 560 x 300 *) För enkelstativ: = 600 mm Unik metodik för att: ygga upp ygga ut ygga om Justera 5

6 Tillbehör för CombiRack rt.nr: U-balk 480 mm U- balk 720 mm. 720 mm 480 mm Monteringsprofil 19, mm inkl. fästmateriel. För stativhöjden mm mm Monteringsprofil 19, mm inkl. fästmateriel. För stativhöjden mm mm Monteringsprofil ETSI, mm inkl. fästmateriel. För stativhöjden mm Monteringsprofil ETSI, mm inkl. fästmateriel. För stativhöjden mm mm mm Monteringsmall 560x600 mm. Denna mall underlättar vid montering av stativ för både ETSI och Kabelkorg vertikal, mm inkl. fästmateriel. 95x65 mm mm Kabelkorg horisontell, 495 mm (19 ) inkl. fästmateriel. 45x50 mm 495 mm Korgmuttersats inkl. skruv, 10 st. För övriga tillbehör se: Defem U-balksmanual Defem Systemmanual eräkningsprogram Leo 6

7 Steg för steg Exempel på arbetsmetodik Montera första stativet med monteringsmall. OS! Svarta knoppar horisontellt ger ETSI-avstånd och vita knoppar horisontellt ger19 avstånd mellan monteringsprofilerna Monteringsex. I: en rad Placering av radiebegränsare Montera U-balk över stativen för rätt avstånd och fixering av stativsidor. (U-balken verkar också som en mycket god potentialutjämningsledare mellan utrustningar i samma rad) Montera, vid behov, U-balk mot vägg för extra stabilitet Justera, och vid behov, skruva fast stativfot. (Skruv och fot åtskiljs med isolerbricka) Monteringsex. II: två rader med två nivåer och korsningsfri kabelförläggning Markera och klipp upp, vid behov, kabelöppningar i trådstegens sida. Placera plastknopp 32 på trådändarna Montera radiebegränsare för skydd av böjradie för fiber och annan känslig kabel Skapa körfiler i trådstegen med 36/38 skiljeplåt + hållare Montera kabelkorgar för kabelskydd som ger möjlighet till strukturerad kabelförläggning på stativfronten Installera utrustning och kablar 7

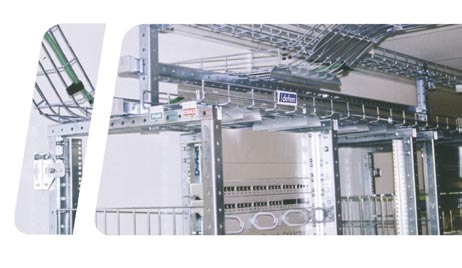

8 Korsningsfri kabelförläggning Med CombiRacking bygger du kabelvägar i flera nivåer och med planfria korsningar, enligt Torekonceptet, för att undvika framtida kabelröra. I teknikrum med flera stativrader är denna risk annars överhängande. Du bestämmer själv hur många nivåer av kabelstegar du vill ha ovanför CombiRacken. Denna överbyggnad kan utföras utan ett enda borrhål i taket. U-balken till överbyggnad, se tillbehör för CombiRack eller U-balksmanual. För ytterligare information om principen med korsningsfri kabelförläggning: Övriga fördelar: * * * * Övergångsmotståndet mellan mekaniken för stativ och kabelförläggning är mycket lågt då hela sortimentet är elförzinkat. Genom att både U-balkar och kabelstegar har mycket låga resistansvärden (se respektive Systemmanual) erhålls låga resistansvärden mellan de olika utrustningarna vilket är en stor fördel för potentialutjämningen. åde mekanik för stativ och kabelförläggning är anpassade för varandra och levereras från ett och samma företag - Defem System. De olika stativtyperna levereras i så kallad flatpack vilket gör dem lätta att montera i trånga utrymmen, samt transportera i hissar och trappor. Nivå 3, Kraftstege: en kabelstege för kraftkablar till utrustningar i stativraden, bredd 120 mm. U- balk 720 mm Nivå 2, Transportstege: en kabelstege för kabelförläggning mellan utrustningar i olika stativrader. Radiebegränsare Nivå 1, Stativstege: en kabelstege för kabelförläggning mellan utrustningar i samma rad. Figuren visar principen för Torekonceptet med kabelstegar ovan stativ i olika nivåer för att erhålla planfria korsningar för kablar. ntal stegar för respektive nivå, samt höjd och bredd, avgörs av planerat antal kablar till utrustningarna. rt.nr Defem System, ox 228, nderstorp, Tel , Fax ,, info@defem.se
