VACUDEST. Det effektiva destillationssystemet.

Transkript

1 Experter för avloppsfri produktion German Engineering VACUDEST. Det effektiva destillationssystemet.

2 H2O GmbH hör till de mest erfarna experterna avseende varaktig beredning av industriella avfallsvatten. Under varumärket VACUDEST och vår slogan German Engineering erbjuder vi högkvalitativa och ekonomiska vakuumdestillationssystem. Kvaliteten på det behandlade vattnet är så bra, att det omedelbart kan användas på nytt i produktionsprocessen. På så sätt blir er produktion avloppsfri!

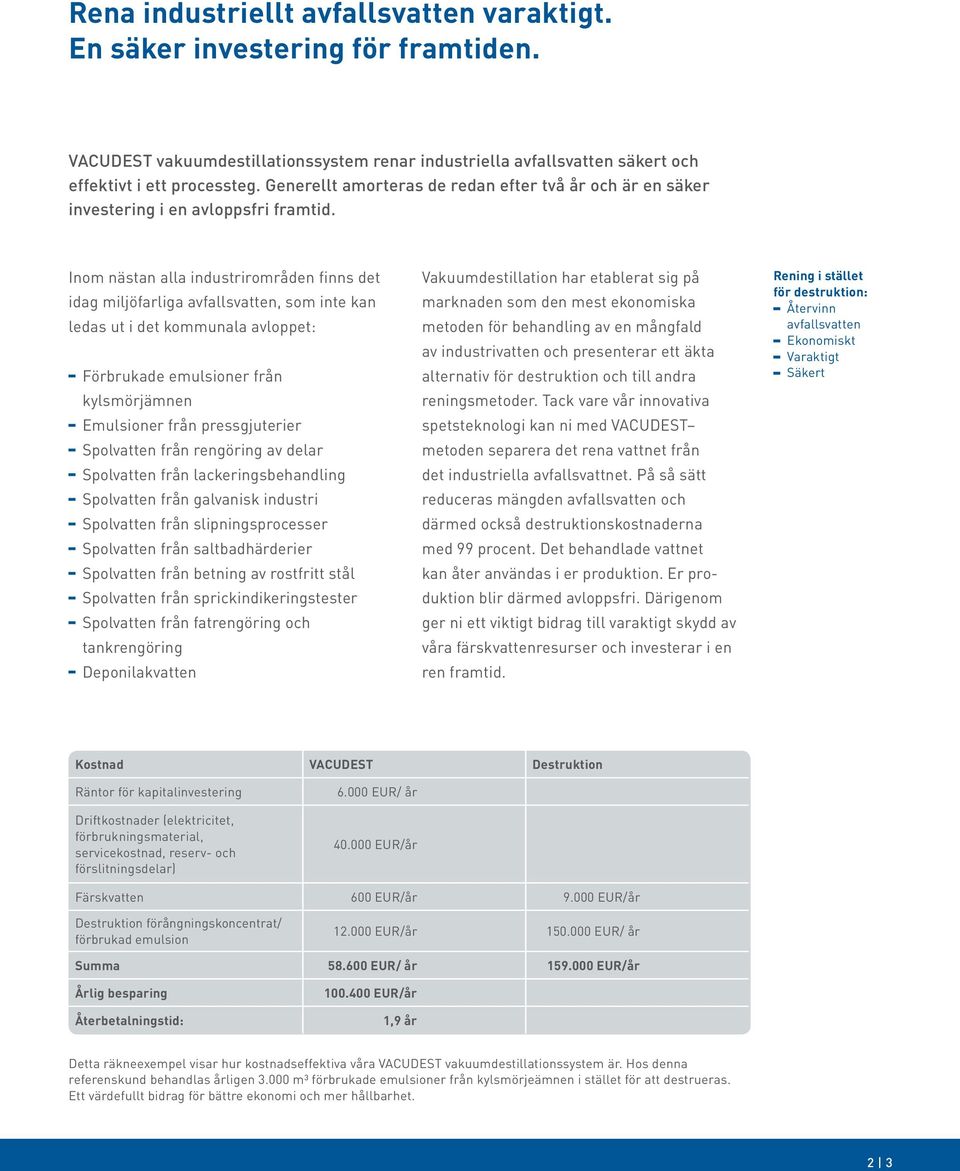

3 Rena industriellt avfallsvatten varaktigt. En säker investering för framtiden. VACUDEST vakuumdestillationssystem renar industriella avfallsvatten säkert och effektivt i ett processteg. Generellt amorteras de redan efter två år och är en säker investering i en avloppsfri framtid. Inom nästan alla industrirområden finns det idag miljöfarliga avfallsvatten, som inte kan ledas ut i det kommunala avloppet: Förbrukade emulsioner från kylsmörjämnen Emulsioner från pressgjuterier Spolvatten från rengöring av delar Spolvatten från lackeringsbehandling Spolvatten från galvanisk industri Spolvatten från slipningsprocesser Spolvatten från saltbadhärderier Spolvatten från betning av rostfritt stål Spolvatten från sprickindikeringstester Spolvatten från fatrengöring och tankrengöring Deponilakvatten Vakuumdestillation har etablerat sig på marknaden som den mest ekonomiska metoden för behandling av en mångfald av industrivatten och presenterar ett äkta alternativ för destruktion och till andra reningsmetoder. Tack vare vår innovativa spetsteknologi kan ni med VACUDEST metoden separera det rena vattnet från det industriella avfallsvattnet. På så sätt reduceras mängden avfallsvatten och därmed också destruktionskostnaderna med 99 procent. Det behandlade vattnet kan åter användas i er produktion. Er produktion blir därmed avloppsfri. Därigenom ger ni ett viktigt bidrag till varaktigt skydd av våra färskvattenresurser och investerar i en ren framtid. Rening i stället för destruktion: Återvinn avfallsvatten Ekonomiskt Varaktigt Säkert Kostnad VACUDEST Destruktion Räntor för kapitalinvestering EUR/ år Driftkostnader (elektricitet, förbrukningsmaterial, servicekostnad, reserv- och förslitningsdelar) EUR/år Färskvatten 600 EUR/år EUR/år Destruktion förångningskoncentrat/ förbrukad emulsion EUR/år EUR/ år Summa EUR/ år EUR/år Årlig besparing EUR/år Återbetalningstid: 1,9 år Detta räkneexempel visar hur kostnadseffektiva våra VACUDEST vakuumdestillationssystem är. Hos denna referenskund behandlas årligen m³ förbrukade emulsioner från kylsmörjeämnen i stället för att destrueras. Ett värdefullt bidrag för bättre ekonomi och mer hållbarhet. 2 3

4 Enkel princip. Effektiv verkan. Spetsteknologin alstrar glasklart destillat. Enkel och effektiv: Glasklart destillat Fritt från salter och tungmetaller Högsta indunstningsgrad Som pionjärer inom användandet av vakuumdestillation lyckades vi 1986 för första gången göra industri-avfallsvatten användbart. Till grund för vår spetsteknologi ligger den enkla principen att separera ämnen efter olika kokpunkter. Det industriella avfallsvattnet förångas. Alla substanser som har en högre kokpunkt än vatten, stannar i förångningskoncentratet. Hit hör tungmetaller, salter men också oljor, fetter eller tensider. Eftersom andelen vatten förångas reduceras volymen av förångningskoncentrat från 0,5 till 5 procent av den ursprungliga volymen av avfallsvatten. Den uppstigande vattenångan är så gott som fri från föroreningar. Efter kondensering kan den föras tillbaka till produktionsprocessen som processvatten. På så sätt blir er produktion helt fri från avloppsvatten. Några substanser borttas inte fullständigt med denna separeringsprincip. Därför är destillatet från traditionella indunstare ofta grumligt och kvaliteten så dålig att de måste efterbehandlas. Under de senaste åren har vi satsat på optimering av separeringsprocesser med många innovativa metoder. Därför uppnår vi med VACUDESTmetoden i jämförelse med traditionella indunstare glasklart destillat med mycket bättre kvalitet. Vår patenterade Clearcat kondenseringssteg tillåter t.ex. en COD reduktion (COD: kemiskt syrebehov, ett mått för förorening med organiska föroreningar) från upp till 99 procent. Er investering i en modern VACUDEST vakuumdestillationssystem garanterar med säkerhet bästa destillatkvalitet. Industriellt avfallsvatten är ofta starkt nedsmutsat med olja, fett och tungmetaller och får därför inte föras ut i avloppssystemet obehandlat eller ledas ut i öppna vattendrag. Med VACUDEST vakuumdestillationssystemen behandlar ni ert industriella avfallsvatten enkelt och effektivt. Kvaliteten på det behandlade vattnet uppfyller kraven och den allra strängaste miljöstandarden.

5 2 Vattenånga i undertryck ca 85 C 1 Restvattnet förångas i undertryck vid ca 85 C 3 Vakuumpumpen komprimerar vattenånga till normaltryck 4 Vattenånga, ca 120 C 5 Vattenångan avger energi till förångning av restvattnet Tack vare energiåtervinning är VACUDEST-metoden ledande avseende optimering av energieffekt och besparing av driftkostnader. Energiåtervinning ombesörjer kostnadseffektivitet. Varaktig metod för en ren miljö. Energi är en dyr produktionsfaktor. För att spara energi satsar vi sedan 1986 på den energieffektiva metoden för direkt förångning av vattenånga. Det industriella avfallsvattnet förångas under lätt undertryck. Därigenom sjunker vattnets koktemperatur. Vattenångan som uppkommer i vakuumpumpen förångas till normaltryck och hettas då upp. Energin från vattenångan leds tillbaka för att förånga avfallsvattnet. På grund av energiåtervinningen behövs inte någon extra förångningsenergi. Endast vakuumpumpens motor förbrukar energi i systemet. På så sätt har VACUDEST-metoden en energieffektivitet på 95 procent. Att förbättra energieffektiviteten är ett viktigt mål vid vidareutveckling av våra VACUDEST vakuumdestillationssystem. Så sörjer vi för en optimal värmeövergång av ångan till avfallsvattnet. Rest värmen i destillat används likaså optimalt för att förvärma till inkommande industriella avfallsvattnen. Därigenom har vi under de senaste tio åren lyckats reducera den genomsnittliga energiförbrukningen hos våra VACUDEST vakuumdestillationssystem med 27 procent. Våra avancerade VACUDEST vakuumdestillationssystem står därför för högsta energieffektivitet och lägsta driftkostnader. Effektiv vakuumdestillation: 27 procent mindre energiförbrukning Minsta förångningskoncentrat Effektiv värmeåtervinning Lägsta driftkostnader 4 5

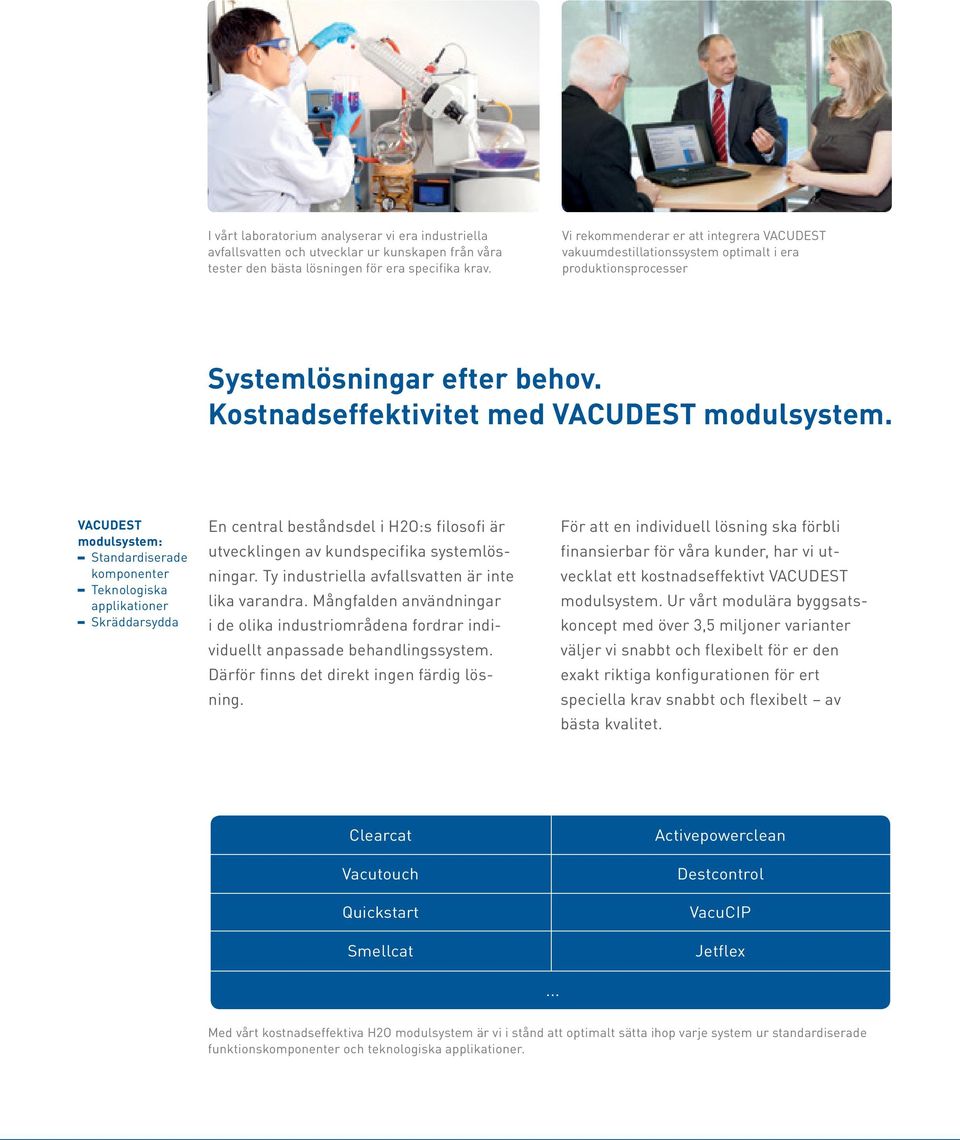

6 I vårt laboratorium analyserar vi era industriella avfallsvatten och utvecklar ur kunskapen från våra tester den bästa lösningen för era specifika krav. Vi rekommenderar er att integrera VACUDEST vakuumdestillationssystem optimalt i era produktionsprocesser Systemlösningar efter behov. Kostnadseffektivitet med VACUDEST modulsystem. VACUDEST modulsystem: Standardiserade komponenter Teknologiska applikationer Skräddarsydda En central beståndsdel i H2O:s filosofi är utvecklingen av kundspecifika systemlösningar. Ty industriella avfallsvatten är inte lika varandra. Mångfalden användningar i de olika industriområdena fordrar individuellt anpassade behandlingssystem. Därför finns det direkt ingen färdig lösning. För att en individuell lösning ska förbli finansierbar för våra kunder, har vi utvecklat ett kostnadseffektivt VACUDEST modulsystem. Ur vårt modulära byggsatskoncept med över 3,5 miljoner varianter väljer vi snabbt och flexibelt för er den exakt riktiga konfigurationen för ert speciella krav snabbt och flexibelt av bästa kvalitet. Clearcat Vacutouch Quickstart Smellcat Activepowerclean Destcontrol VacuCIP Jetflex... Med vårt kostnadseffektiva H2O modulsystem är vi i stånd att optimalt sätta ihop varje system ur standardiserade funktionskomponenter och teknologiska applikationer.

7 VACUDEST vakuumdestillationssystem erbjuder gentemot andra behandlingssystem av avflallsvatten ett optimum på effektivitet och mervärde. Resultatet är mer säkerhet, mer ekonomiskt och mer varaktighet. Högsta systemtillgänglighet Helautomatisk 24 timmardrift Fjärrstyrd service för snabb servicehjälp Dokumentation för noggrann reservdelsservice Underhållsvänlig konstruktion minskar stilleståndstiderna Användarvänlig Vacutouch maskinstyrning Touchscreen styrning för det kompletta systemet Direktanvisningar i display för återkommande arbeten Skickar felmeddelande per eller SMS 12 månaderslagring av processdata Säkra lösningar Individuella skräddarsydda system enligt era önskemål Beprövad teknik inom många industriområden med de mest olika användningar Processgarantier, verifierade i vårt laboratorium för avloppsfri produktion Bästa ekonomi 95 procentig energieffektivitet genom energiåtervinning Höga indunstningsrater minskar destruktionskostnader Utmärkt destillatkvalitet tillåter direkt slutet kretslopp utan efterbehandling av destillatet 6 7

8 H2O North Europe AB c/o Tysk Svenska Handelskammaren Box Stockholm Sverige Phone: Fax: Mobile: info@h2o-de.com
