1 Monterings- och skötselanvisning Wilo-IPL, -DPL, -LP, -LPR, -ZPR Växjö, WILO Sverige AB - Stinavägen 1 - Box Växjö Tel: Fax: E-post: wilo@wilo.se - Hemsida:

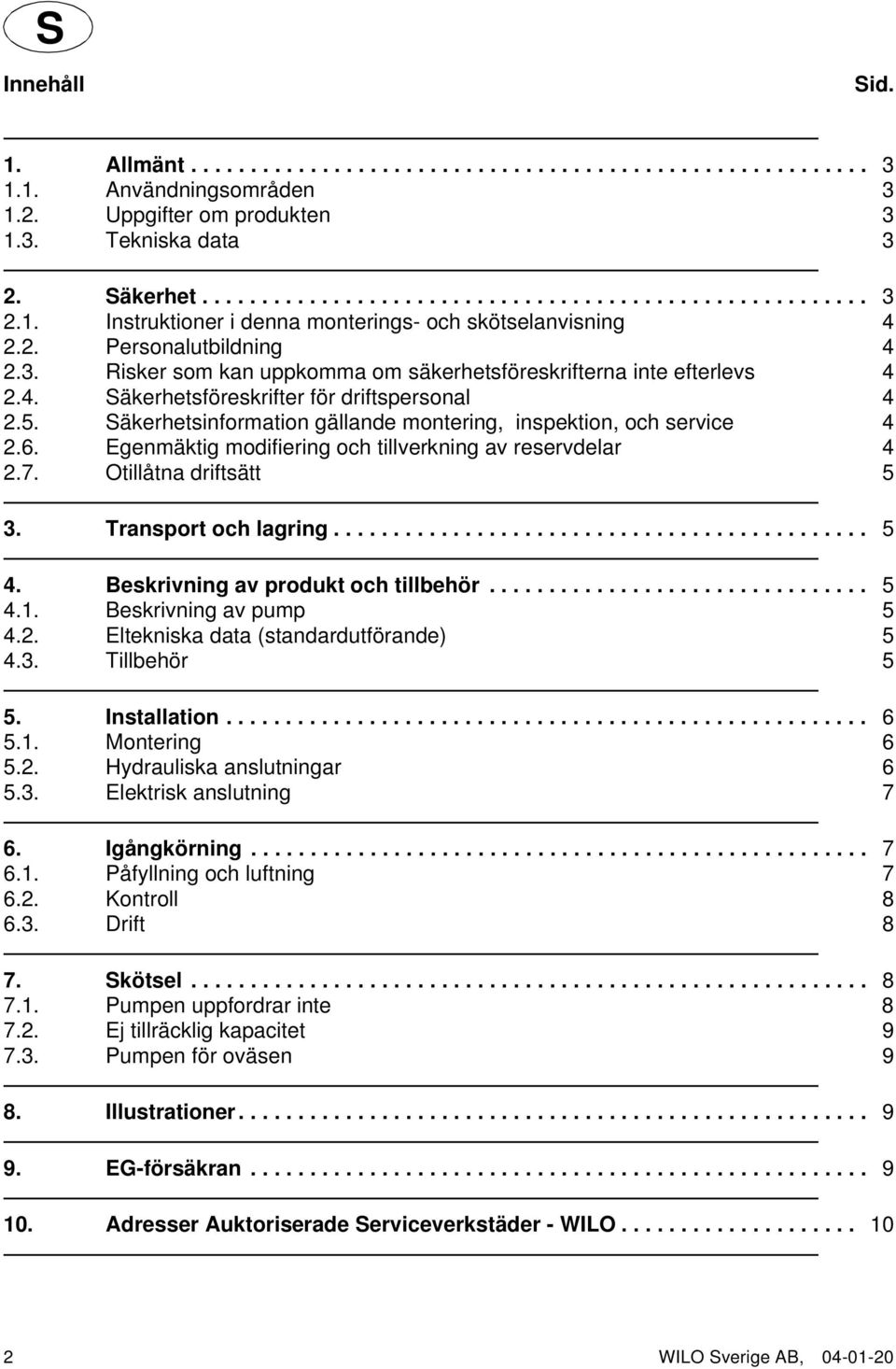

2 S Innehåll Sid. 1. Allmänt Användningsområden Uppgifter om produkten Tekniska data 3 2. Säkerhet Instruktioner i denna monterings- och skötselanvisning Personalutbildning Risker som kan uppkomma om säkerhetsföreskrifterna inte efterlevs Säkerhetsföreskrifter för driftspersonal Säkerhetsinformation gällande montering, inspektion, och service Egenmäktig modifiering och tillverkning av reservdelar Otillåtna driftsätt 5 3. Transport och lagring Beskrivning av produkt och tillbehör Beskrivning av pump Eltekniska data (standardutförande) Tillbehör 5 5. Installation Montering Hydrauliska anslutningar Elektrisk anslutning 7 6. Igångkörning Påfyllning och luftning Kontroll Drift 8 7. Skötsel Pumpen uppfordrar inte Ej tillräcklig kapacitet Pumpen för oväsen 9 8. Illustrationer EG-försäkran Adresser Auktoriserade Serviceverkstäder - WILO WILO Sverige AB,

3 Typ: Wilo-IPL, -DPL, -LP, -LPR, -ZPR 1. Allmänt Installation och igångsättning får endast utföras av fackman Användningsområden Pumpning av alla rena, kemiskt neutrala vätskor som ej innehåller aggresiva och uppslammade artiklar. Cirkulation av värme- och hetvatten (enl. VVS AMA R ). Cirkulation av köldbärarmedia, enl. gällande regler för korrigering av uppfordringsdata. Kyl- och kallvattencirkulation Värmebärarsystem Slutna cirkulationssystem för industriella ändamål. Cirkulation av tappvarmvatten (Wilo-ZPR) Uppgifter om produkten Specifikation Tabell 1: Pumputförande, typnyckel Pumptyp IPL DPL LP LPR ZPR Utförande Enkelutförande, 2- och 4-pol Tvillingutförande, 2- och 4-pol Enkelutförande, pumphus med gänga, 4-pol Enkelutförande, pumphus med gänga, 2-pol Tappvarmvattenpump 1.3. Tekniska data Max driftstryck: Temperaturområde IPL, DPL: Temperaturområde LP, LPR, ZPR: 10 bar -10 C C -20 C C 2. Säkerhet Dessa instruktioner innehåller viktig information som ovillkorligen skall efterföljas vid intallation och drift av pump. De måste därför läsas av både installatör och driftspersonal innan installation och uppstart. Både de allmänna säkerhetsföreskrifterna i det här avsnittet och de mer specifika säkerhetsföreskrifterna i de följande avsnitten skall efterföljas. 3

4 Wilo-IPL, -DPL, -LP, -LPR, -ZPR 2.1. Instruktioner i denna monterings- och skötselanvisning Säkerhetsföreskrifter i denna anvisning, vilka kan förorsaka personskada om de ej beaktas, har markerats med ovanstående symbol. Säkerhetsföreskrifter som varnar för elektricitet har markerats med ovanstående symbol. Varning! Följande symbol används för att ange att skada kan uppstå på pump/anläggning och dess funktion om tillämpliga säkerhetsinstruktioner inte efterföljs Personalutbildning Personal som installerar pump och tillhörande tillbehör måste inneha vederbörlig utbildning och kompetens för denna typ av arbete Risker som kan uppkomma om säkerhetsföreskrifterna inte efterlevs Underlåtenhet att uppfylla säkerhetsföreskrifterna kan leda till personskador eller skada på pump eller anläggning. Om säkerhetsföreskrifter ej efterlevs kan detta medföra att reklamationer och garantikrav ej godkänns. Underlåtenhet att uppfylla dessa säkerhetsföreskrifter kan särskilt öka riskerna för: Fel på viktiga pump- och anläggningsfunktioner. Personfara genom elektrisk och mekanisk inverkan Säkerhetsföreskrifter för driftspersonal Gällande föreskrifter för att förhindra olycka måste iakttagas. Skada orsakad av elektricitet måste undvikas. Bestämmelser från den lokala elleverantören samt S-föreskrifter skall beaktas Säkerhetsinformation gällande montering, inspektion, och service Driftspersonal måste säkerställa att all inspektion och att allt monteringsarbete utförs av auktoriserad och kvalificerad personal som tagit del av föreskrifterna i denna anvisning. Arbete med pump eller anläggning får endast utföras när denna är avstängd och stillastående Egenmäktig modifiering och tillverkning av reservdelar Ändringar av pump och tillhörande tillbehör får endast ske efter godkännande av WILO. Säkerheten garanteras endast om reservdelar och tillbehör är av WILO-fabrikat eller efter medgivande från WILO. 4 WILO Sverige AB,

5 Typ: Wilo-IPL, -DPL, -LP, -LPR, -ZPR 2.7. Otillåtna driftsätt Driftsäkerheten av levererad pump garanteras endast om pump används enligt instruktioner i denna anvisning. De i produktkatalogen angivna gränsvärdena får under inga omständigheter överskridas. Om ett driftsfel ej kan avhjälpas, vänd er då till närmaste WILO auktoriserad serviceverkstad. 3. Transport och lagring Varning! Pumpen skall skyddas mot fukt och mekanisk åverkan. 4. Beskrivning av produkt och tillbehör 4.1. Beskrivning av pump Pumpen är utrustad med en torr fläktkyld motor som avtätas mot det pumpade mediat med hjälp av en mekanisk axeltätning. Varning! Vid felaktig spänning skadas motorn. Samtliga pumpar är av "in-line typ", vilket innebär att in- och utlopp ligger i samma linje. Motorn är försedd med förlängd axel och livstidssmorda kulager. Pumpar av typ IPL och DPL är som standard försedda med kataforbehandlat pumphus för montage i kylapplikationer. Pumpar skall anslutas till externt motorskåp (överströmsskydd) av typ MSB1, PBE 40 för enkelpumpar och PB(A) för tvillingpumpar Eltekniska data (standardutförande) Varvtal: 1450 eller 2900 rpm Nätanslutning: Se respektive produkts katalogblad Frekvens: 50 Hz Skyddsform: IP Tillbehör Följande tillbehör kan beställas: Motorskåp Reglerutrusning Montagetillbehör, t.ex pelare, konsoler, motflänsar etc. Dropplåtar 5

6 Wilo-IPL, -DPL, -LP, -LPR, -ZPR 5. Installation 5.1. Montering Pumpen skall installeras i ett torrt, väl ventilerat och frostfritt utrymme. Innan pumpen installeras skall alla svetsnings- och lödningsarbeten i rörsystemet vara slutförda. Det är av yttersta vikt att systemet renspolats före uppstart av pump, smuts och andra partiklar kan ha skadlig inverkan på pump och tillhörande utrustning. Pumpen skall installeras på sådant sätt att löpande underhåll och service kan utföras utan problem. Avstängningsventiler skall alltid monteras på både sug- och trycksida. Pumpen måste monteras så att inget kondensvatten kan droppa ner på denna eller in i kopplingsboxen. När tilloppsledningar installeras i öppna system så måste installationsledningen förgrenas före pumpen. Montering skall ske i spänningsfritt tillstånd. Rörledningen måste installeras på sådant sätt att pumpen inte bär upp rörets vikt. Använd montage med konsol eller fotplatta där detta rekommenderas 1 och där frihängade montage inte är lämpligt, generellt rekommenderar WILO att pumpen monteras med konsol/fotplatta då pumpvikten överskrider 40 kg. Montering av konsol/fotplatta kan ske på både pelare och vägg. Pelare fylls med betong och under denna placeras fyra vibrationsdämpare, en i varje hörn. Pumpens motoraxel och kopplingsbox får aldrig monteras nedåt. Skada inte o-ringen mellan lagersköld och motorhus. Om en tvillingpump (DPL) är installerad i horisontell ledning, med motorns mittlinje i horisontalläge, är det nödvändigt att emellanåt byta drift på de båda drivsidorna. Detta för att förhindra att luftfickor bildas högst upp i pumphuset Hydrauliska anslutningar Flänspumpar är försedda med runda svetsflänsar, PN 16 DIN Mindre pumpar är försedda med rörgänga (union).säkerhetsdetaljer (t.ex fjäderringar) är inte tillåtna. Kontrollera pumpens flödesrikting (se pil på flänsar eller pumphus). Montera alltid avstängningsventiler på före och efter pump för att underlätta servicearbeten. På in- och utloppsflänsarna, på pumpar av typ IPL och DPL, finns två anslutningar (R 1/8") avsedda för manometeranslutning. 1. Se resp. pumpavsnitt i katalog Cirkulationspumpar. 6 WILO Sverige AB,

7 Typ: Wilo-IPL, -DPL, -LP, -LPR, -ZPR 5.3. Elektrisk anslutning Elektrisk anslutning skall utföras av behörig elinstallatör enligt lokala bestämmelser. Elkabeln får inte komma i kontakt med rörledning eller pump. Elinstallationen skall utföras enligt elföreskrifter, via fast anslutningsledning, som är försedd med en kontaktöppning eller med flerpolig omkopplare med minst 3 mm kontaktöppningsbredd. Vid installation av tvillingpump skall, av driftsäkerhetsskäl, de båda drivsidorna vara separat anslutna. Vid installation av pump i anläggningar där mediatemperaturen överskrider +90 C skall lämplig värmebeständig anslutningsledning användas. Anslutningsledning monteras så att pump och rörledning ej berörs av denna. Beakta data på motorns typskylt. Matningsspänning: 3-fas V ( V) eller 1-fas V, 50 Hz. Avsäkring: 10 A T. Tvillingpumpar skall avsäkras från olika grupper. Pumparna skall skyddsjordas. 6. Igångkörning 6.1. Påfyllning och luftning Varning! Låt aldrig pumpen gå torr, inte ens för en kort stund. Om en direkt avluftning av pumpen skulle vara nödvändig så gör man enligt följande: Stäng utloppsventil. Fyll pump och sugledning helt. Öppna luftningsventil och stäng först när ett jämt flöde strömmar ut. 7

8 Wilo-IPL, -DPL, -LP, -LPR, -ZPR 6.2. Kontroll 6.3. Drift Kontroll av rotationsriktning Gäller endast 3-fas pumpar. Rotationsriktning måste kontrolleras omgående så att pumpen inte arbetar i fel riktning mot stängd ventil. Vid felaktig rotationsriktning skall två faser i pumpens kopplingsbox skiftas. Utloppsventil öppnas gradvis för kontroll av att trycket är stabilt Normalt stopp Stäng avstängningsventil på trycksidan och slå därefter av pumpen Stopp under längre tid Stäng de båda avstängningsventilerna och töm vid behov pumphuset, på en del av pumptyperna finns speciella avtappningspluggar avsedda för detta. Vid återstart är det viktigt att kontrollera att pumpen arbetar problemfritt utan hinder och inte går trögt. Pump och sugledning skall fyllas. Den mekaniska axeltätningen skall luftas via luftningsventilen. 7. Skötsel Varning! Om drivsidan avskiljes från pumphuset vid service- och installationsarbeten så måste den packning som finns mellan motor och pumphus bytas mot en ny.fel, orsaker och åtgärder Varning! Slå av pumpen innan servicearbeten påbörjas Pumpen uppfordrar inte Kontrollera säkringar, kontrollera märkdata och byt ut trasiga säkringar i förekommande fall. Felaktigt inställt motorskydd (överströmsskydd), kontrollera märkdata och byt eventuellt bimetaller. Kontrollera spänning vid pumpen. Pumpen har löst ut pga överbelastning, kontrollera strömupptagning, återställ motorskyddet. Felaktig motorlindning, lossa kopplingsboxen från motorn och mät upp värdena på lindningsmotståndet. 8 WILO Sverige AB,

9 Typ: Wilo-IPL, -DPL, -LP, -LPR, -ZPR 7.2. Ej tillräcklig kapacitet Pumpen går åt fel håll, skifta två faser i motorns kopplingsbox. Avstängningsventilen är stängd eller delvis stängd, öppna avstängningsventilen gradvis tills det att trycket stabiliserats. Spänningsfall i ledning, svaga kablar i strömkrets kan orsaka spänningsfall Pumpen för oväsen Lufta pumpen manuellt tills det att vatten strömmar ut. Kontrollera att det inte finns främmande partiklar i pumpen. Om ett driftsfel ej kan avhjälpas, vänd er då till närmaste WILO auktoriserad serviceverkstad. 8. Illustrationer Fig.1 9. EG-försäkran Härmed förklarar vi att ovanstående produkter överensstämmer med följande tillämpliga bestämmelser: EG-Maskindirektiv 98/37/EG EMC-direktiv 89/336/EEG med tilläg Lågspänningsdirektiv LVD 73/23/EEG Tillämpliga harmoniserade normer, speciellt: EN 809 EN 292 T1, EN 292 T2 EN , EN EN , EN

10 Wilo-IPL, -DPL, -LP, -LPR, -ZPR 10. Adresser Auktoriserade Serviceverkstäder - WILO Borås - BEVE Elmech AB, Verkstadsgatan 9, Borås, Tel: , Fax: E-post: elmech@beve.se Falun - Åkerströms Elmotor AB, Källviksvägen 10, Falun, Tel: , Fax: E-post: akerstroms.elmotorer@telia.com Gävle - Elektriska Inst. byrån i Gävle, Brunnsgatan 59B, Gävle, Tel: , , Fax: Göteborg Aröds Mek. Verkst AB, Aröds Industriv. 11, Hisingsbacka, Tel: , , , Fax: E-post:: mail@arodsmek.se Göteborg Pumphuset i Sverige AB, August Barksg. 11, V Frölunda, Tel: , Fax: E-post: servicegbg@pumphuset.se Halmstad El och Pumpservice, Larsfridsvägen 14, Halmstad, Tel: , Fax: E-post: info@el-pumpservice.nu Helsingborg AB Carl A Nilsson El Rep. Verks., Industrig. 60, Helsingborg, Tel: , Fax: E-post: info@carlanilsson.se Hudiksvall Elektra AB, Mickelsv. 3, Hudiksvall, Tel: , Fax: E-post: else.eriksson@elektra.se Jönköping Nyanders Elektromekaniska, Kindgrensgatan 8, Jönköping, Tel: , Fax: E-post: nyanders@telia.com Kalmar Lindströms Elverkstad eftr. AB, Propellerv. 7, Kalmar, Tel: , , Fax: E-post: info@lindstroms-elverkstad.se Karlskrona Fredrikssons Elverkstad, Blå Portsgatan 15, Karlskrona, Tel: , , Fax: E-post: ab.fredrikssons@telia.com Karlstad Rydahls Elektriska AB, Sågverksgatan 31, Karlstad, Tel: , Fax: E-post: rydahls-el@telia.com Kiruna Olas Lindareverkstad AB, Industrivägen 16, Kiruna, Tel: , Fax: Kristianstad Kristianstad Elektrotekniska AB, Ö. Storg. 11, Kristianstad, Tel: , , Fax: Lidköping Eltjänst Elmek Lidköping AB, Majorsallèn 2, Lidköping, Tel: , Fax: E-post: eltjanst.kellerth@swipnet.se Linköping Bravida Mellersta AB, Finnögatan 5C, Linköping, Tel: , Fax: E-post: thomas.i.larsson@bravida.se Luleå Servicebolaget AB, Industrivägen 2, Luleå, Tel: , , Fax: E-post: info@sbl.nu Lycksele Lycksele Elmaskiner, Verkstadsvägen 9, Lycksele, Tel: Malmberget Pumpservice i Malmfälten AB, Betongv. 9, Gällivare, Tel: , , Fax: E-post: pumpservice-malmf@telia.com Malmö Ahlström & Persson AB, Palmgatan 15, Malmö, Tel: , Fax: Malmö Pumpreparationer, Regnvattengatan 5, Malmö, Tel: , Fax: E-post: joakim.anderberg@pumpex.com Mariestad Skaraborgs Elektriska AB, Stockholmsv. 51, Mariestad, Tel: , , Fax: E-post: erik.jerkku@sea.neagruppen.se Mora El & Hushållstjänst, Millåkesgatan 16, Mora, Tel: , Fax: Norrköping Bravida Mellersta AB Service, Koppargatan 15, Box 902, Norrköping, Tel: , , Fax: E-post: soren.karlsson@bravida.se Skellefteå PUMEK Pumpservice, Kanalgatan 31, Skellefteå, Tel: , , Fax: E-post: pumek@telia.com Stockholm Nybergs El och Pumpservice AB, Gribbyv. 30, Spånga, Tel: , Fax: E-post: nybergs@nybergs-pumpservice.se Stockholm Stockholms Pumpservice AB, Tjärhovsg. 25 B, Stockholm, Tel: , , Fax: E-post: info@stockholmspumpservice.se Stockholm Pumphuset Sverige AB, Åkeribacken 16, Sollentuna, Tel: , Fax: E-post: info@pumphuset.se Stockholm Ing. firma M Andersson AB, Sjödalsv. 37, Huddinge, Tel: , Fax: E-post: mikael.andersson@ingfa-m-andersson.se Sundsvall Wimnell & Holm AB, Norra vägen 40, Sundsvall, Tel: , , Fax: E-post: info@wimnell-holm.com Söderhamn Elektrolindningar AB, Sundsbergsvägen 2, Söderhamn, Tel: , , Fax: E-post: info@elektrolindningar-th.se Trollhättan Sjuntorps Industrisupport AB, Betongvägen 1, Trollhättan, Tel: , , Fax: Uddevalla JODU Lindareverkstad AB, Skalbanksv. 6, Uddevalla, Tel: , Fax: Umeå Servicebolaget AB, Västra Strangatan 5, Umeå, Tel: , , Fax: E-post: info@sbl.nu Uppsala Uppsala Elektriska Lindareverkstad AB, Palmbladsgatan 11, Uppsala, Tel: , Fax: E-post: info@lindareverkstaden.se Visby Kyl & Maskin AB, Skogslundsvägen 4, Visby, Tel: , , Fax: E-post: info@kyl-maskin.se Västerås Elektro AB AROS, Navigatörgatan 10, Västerås, Tel: , , Fax: E-post: info@elaros.se Växjö Lindströms Elektriska eftr. AB, Smedjegatan 35, Växjö, Tel: , Fax: E-post: lindstroms.el@telia.com Åhus Malmberg Water AB, Åhus, Tel: , Fax: E-post: lars-ake.adolfsson@malmberg.se Örebro AB Örebro Elektrolindningar, Polhemsgatan 19, Örebro, Tel: , , Fax: Örnsköldsvik Elcentralen G Westman AB, 1:a Långgatan 13, Örnsköldsvik, Tel: , , Fax: E-post: elcentralen@ornskoldsvik.com Östersund Frösö Lindareverkstad AB, Chaufförsv. 7, Östersund, Tel: , Fax: E-post: flv@telia.com 10 WILO Sverige AB,

11 Typ: Wilo-IPL, -DPL, -LP, -LPR, -ZPR 11
