1 BTI positiv återkoppling till VF Storm Sven den 5-7/ Storm Ivar den 12/ Storm Simone den 28/ Storm Hilde den 17/

2 BTI återkoppling till VF > Den 4/3 kl. 09:45 löste en generator på 300 MW i Norge -> låg frekvens > Totalt nedreglerad ca:1000mw i Norden. > Längst ned av dom aktiverade nedregleringsbuden låg bl. a Vattenfalls bud i Ritsem (254MW). > Ritsem hade tidigare kl. 09:20 stoppats på begäran av BTI men efter störningen blev man nu tvungen att starta den igen trots att den nästan precis hade stoppats vilket inte brukar vara populärt. > När sittande BTI ringde till Vattenfalls kontrollrum så agerade dom exemplariskt. På kort varsel kunde dom starta Ritsem igen och frekvensen stabiliserade sig därefter.

3 BTI återkoppling till VF > Den 5/3 kl. 06:13 löste Baltic Cable p.g.a. handhavande fel i samband med en planerad koppling enligt SvK Dro.57. > Vid det tillfället gick det 500 MW export på Baltic Cable. > Det resulterade i att frekvensen blev hög (50,23 Hz). > VF hade vid det här tillfället planerade starter till kl. 06:15 på 330 MW vilket skulle komma mycket olyckligt under rådande omständigheter. > Men dialogen mellan BTI och Vattenfall fungerade utmärkt och VF agerade väldigt snabbt och proffsigt och kunde på bara några minuters varsel skjuta på dom planerade starterna till ett senare och bättre tillfälle för kraftsystemets del.

4 Storm Sven den 5-7 december 2013 > Drabbade södra Sverige under torsdag och fredag. > Uppemot kunder blev utan ström. > Innan fick SvK reda på att R1-3 möjligen kunde stängas av på grund av höga salthalter under stormen -> beredskapstiden för Karlshamn1 & 2 (effektreserven) ändrades till 2-timmars beredskapstid. > 10 störningar i stamnätet, bl.a. - Halva stationen i Söderåsen (en 400 kv skena) - FL69 + Ringhals kv ledning Hurva Barsebäck kv ledning CL29 Kilanda Hisingen - Arrie - Baltic Cable > Störningar under stormen Sven.docx

5 Storm in Denmark, Germany, South-Western Sweden, December 2013 Loss of planned wind power in Denmark High imbalance also in the Nordic Synchronous System. New record amount of up-regulation in the Nordic System (4457 MW) Norway: 2610 MW Sweden: 1004 MW Denmark: 810 MW Finland: 50 MW Relatively low prices in spot and balance market (BM)

6 Storm in Denmark, Germany, South-Western Sweden, December :05 Baltic Cable between Sweden and Germany tripped Consumers without power in Norway, Sweden and Denmark 2215 Ringhals 1 tripped, 880 MW, 49,68 Hz Imbalance (deficit) increases towards midnight, at most 4500 MW

7 5000 Storm in Denmark Dec BM Total Sum DK1 trade DK1 = Western Denmark Norway has majority of bids DK FI SE NO

8 Storm in Denmark Dec Load DK1 Sum DK1 trade

9 Questions The big and fluctuating imbalances in DK1, transfered to the Nordic system, are challenging to handle for the operators, and could worsen the frequency quality. Could something be done to reduce the imbalances in RPM? More use of Elbas by the BRPs in ENDK? Lack of economic incentives today? Energinet.dk could not use Elbas today. Could it be possible in the future? Improved prognosis?

10 Storm Ivar den 12 dec 2013 > Ivar kom in under torsdag kväll över mellersta Norrland och det stormade i ungefär 3 timmar > ca kunder i mellersta Norrland drabbades > Mest drabbades Härjeåns nät, E.ON, Fortum, Jämtkraft. > På stamnätet endast störning på lokalmatningen till Stöde, Vittersjö, Bräcke och ett par optobodar. > I samband med stormen hölls MSB-konferenser och i kontrollrummet förstärktes bemanningen tack vare erfarenheterna från stormen Sven.

11 Storm Simone och Hilde Bilder från förra driftrådsmötet

12 Storm Simone 28/ Vid 13-tiden börjar vindkraftverken i Danmark att stängas av pga för hårda vindar. Timme 16 saknas 1000 MW på DK2. Baltic meddelar ungefär samtidigt att de inte kan exportera mer än 60 MW till Sverige Balansen OK då det finns mycket bud och luft i snitten Ringhals R1, R2 och R3 kunde ha behövt gå ner pga för hög salthalt i ställverket Vid 15-tiden kom en störning mellan Tyskland och Jylland, vilket orsakade ett EPC-ingrepp på Skagerakk löser Stora Bält

13 Storm 28/10 Klass 3-varning i Halland, Skåne och Kronobergs län Uppmätta vindbyar: 36 m/s i Halland (33 m/s som mest under Gudrun)

14 Energinet.dk s huvudkontor

15 Storm Simone 28/ Svenska elkunder börjar få strömavbrott runt klockan 17:00 18:30 E.on har 12 operatörer i k-rummet. De kan inte sända ut några entreprenörer i fält, utan jobbar för att sektionera nätet så gått det går så att så många som möjligt har el. I SvK kontrollrum är det lugnt. 19: kunder utan el. Strömavbrotten har nu nått till östkusten. 21:00 Norned löser med 700 MW export (taket blåste iväg). Som mest var > kunder i södra Sverige bortkopplade, allra största delen är E.ONs kunder (under Gudrun var kunder utan el)

16

17 Storm Simone - stamnätet 3 st MSB-konferenser under stormen Jobb på västkusten avbröts Lugnt på stamnätet hela kvällen Hoppig frekvens FL7 S7-8 Barsebäck Sege löser tre gånger under natten (03:44, 04:09 och 04:22) Felaktigt saltmätning i Barsebäck

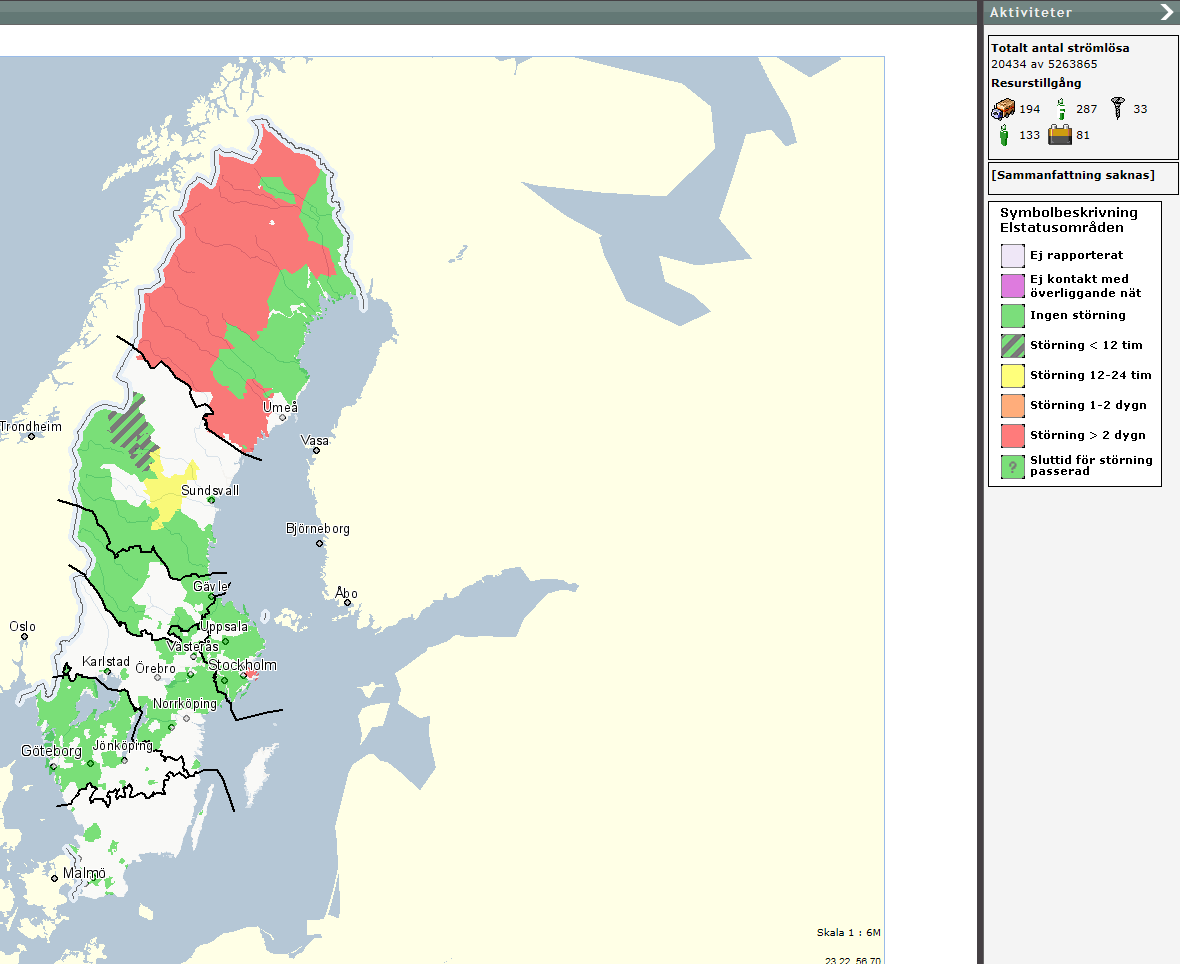

18 Storm Hilde 17/ Västerbottens län, Jämtlands län och Västernorrlands län drabbades hårdast. Norrbottens län har också drabbats fast i mindre omfattning Nytt svenskt vindrekord (47 m/s i medel) Initialt strömlösa kunder och i vissa områden var all el utslagen Elstörningar framförallt på lokalkraftnivån. Vattenfall, Skellefteå Kraft och E.On har ett stort antal avbrott. Elsamverkansområden Övre och Nedre Norrland aktiverades Inga direkta störningar i stamnätet, ett antal stationer i norr och DCNO har tappat lokalkraften. Alt. matningsvägar fungerar bra Störningar i både vägtrafiken och tågtrafiken p.g.a. nedfallna träd. Kraftiga störningar i teletrafiken

19 Storm Hilde 17/ stamnätet Ingen påverkan på stamnätet i sig. Sollefteå är strömlöst så DCNO får sin strömförsörjning via reservkraft. Däremot har ordinarie lokalkraftmatning (via lokalnätet) försvunnit i Råbäcken och Hällby, Ramsele och Storfinnforsen. Alternativa matningsvägar har fungerat. Ordinarie fjärrövervakning på Stalon och Ljusdal försvann men reservlarmsändare är i funktion. Ett stort antal Opto-bodar i området har berörts, körs på dieslar.

20

21 Storm Hilde 17/ Kraftiga störningar i fasta och mobila telenätet. Lokalkraftmatningen har tappats i väldigt många basstationer. Stora problem med Rakel. Ca 50 basstationer saknar utmatningsvägar till växelstationer. Ca 60 basstationer har tappat lokalkraftmatningen och körs på batterier (håller h). Elsamverkansledningarna aktiverades i nedre (ESL NN) och övre Norrland (ESL ÖN) och under söndagen tog ESL NN kontakt med FRO (Frivilliga radioorganisationen) för att undersöka möjligheten att få ut Molos (från Sundsvall) och Rakelterminaler till trakterna kring Blåsjön (nordvästra Jämtland)

22 Molos - Mobilt lednings- och sambandssystemför kommunikation
