1 Rörkopplingar, rör

2

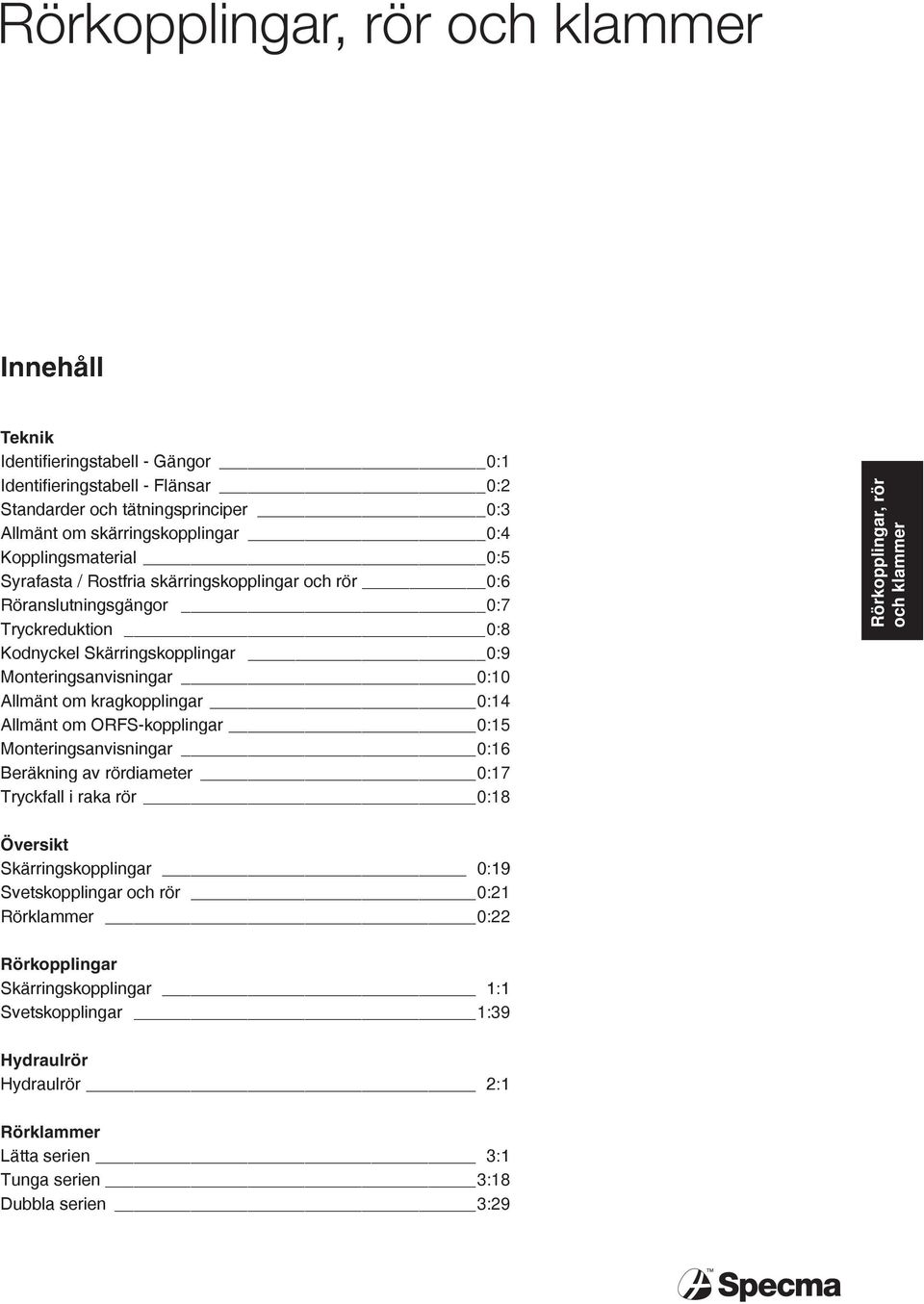

3 Innehåll Teknik Identifi eringstabell - Gängor 0:1 Identifi eringstabell - Flänsar 0:2 Standarder och tätningsprinciper 0:3 Allmänt om skärringskopplingar 0:4 Kopplingsmaterial 0:5 Syrafasta / Rostfria skärringskopplingar och rör 0:6 Röranslutningsgängor 0:7 reduktion 0:8 Kodnyckel Skärringskopplingar 0:9 Monteringsanvisningar 0:10 Allmänt om kragkopplingar 0:14 Allmänt om ORFS-kopplingar 0:15 Monteringsanvisningar 0:16 Beräkning av rördiameter 0:17 fall i raka rör 0:18 Översikt Skärringskopplingar 0:19 Svetskopplingar och rör 0:21 Rörklammer 0:22 Rörkopplingar Skärringskopplingar 1:1 Svetskopplingar 1:39 Hydraulrör Hydraulrör 2:1 Rörklammer Lätta serien 3:1 Tunga serien 3:18 Dubbla serien 3:29

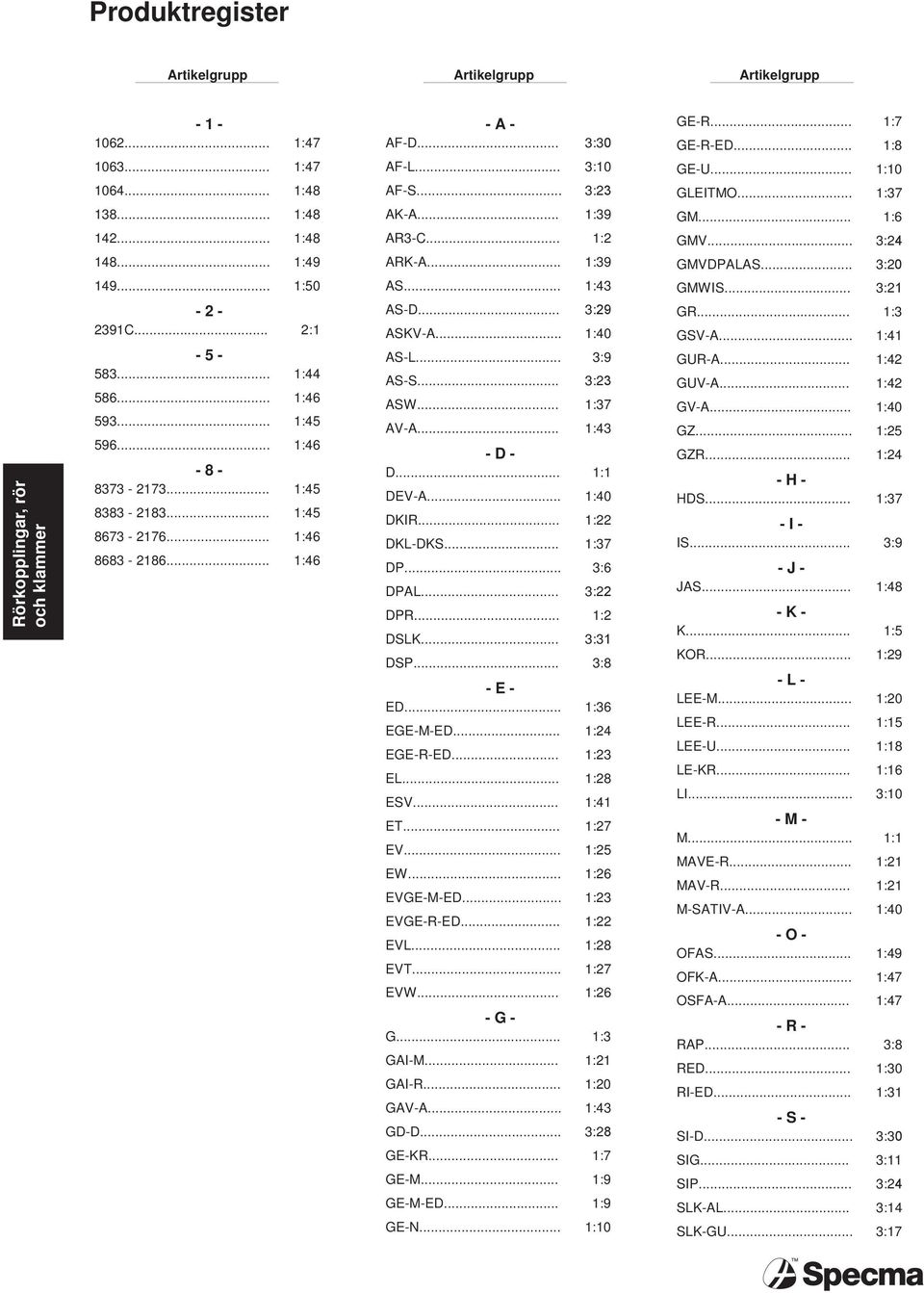

4 Produktregister Artikelgrupp Artikelgrupp Artikelgrupp : : : : : : : C... 2: : : : : : : : :46 - A - AF-D... 3:30 AF-L... 3:10 AF-S... 3:23 AK-A... 1:39 AR3-C... 1:2 ARK-A... 1:39 AS... 1:43 AS-D... 3:29 ASKV-A... 1:40 AS-L... 3:9 AS-S... 3:23 ASW... 1:37 AV-A... 1:43 - D - D... 1:1 DEV-A... 1:40 DKIR... 1:22 DKL-DKS... 1:37 DP... 3:6 DPAL... 3:22 DPR... 1:2 DSLK... 3:31 DSP... 3:8 - E - ED... 1:36 EGE-M-ED... 1:24 EGE-R-ED... 1:23 EL... 1:28 ESV... 1:41 ET... 1:27 EV... 1:25 EW... 1:26 EVGE-M-ED... 1:23 EVGE-R-ED... 1:22 EVL... 1:28 EVT... 1:27 EVW... 1:26 - G - G... 1:3 GAI-M... 1:21 GAI-R... 1:20 GAV-A... 1:43 GD-D... 3:28 GE-KR... 1:7 GE-M... 1:9 GE-M-ED... 1:9 GE-N... 1:10 GE-R... 1:7 GE-R-ED... 1:8 GE-U... 1:10 GLEITMO... 1:37 GM... 1:6 GMV... 3:24 GMVDPALAS... 3:20 GMWIS... 3:21 GR... 1:3 GSV-A... 1:41 GUR-A... 1:42 GUV-A... 1:42 GV-A... 1:40 GZ... 1:25 GZR... 1:24 - H - HDS... 1:37 - I - IS... 3:9 - J - JAS... 1:48 - K - K... 1:5 KOR... 1:29 - L - LEE-M... 1:20 LEE-R... 1:15 LEE-U... 1:18 LE-KR... 1:16 LI... 3:10 - M - M... 1:1 MAVE-R... 1:21 MAV-R... 1:21 M-SATIV-A... 1:40 - O - OFAS... 1:49 OFK-A... 1:47 OSFA-A... 1:47 - R - RAP... 3:8 RED... 1:30 RI-ED... 1:31 - S - SI-D... 3:30 SIG... 3:11 SIP... 3:24 SLK-AL... 3:14 SLK-GU... 3:17

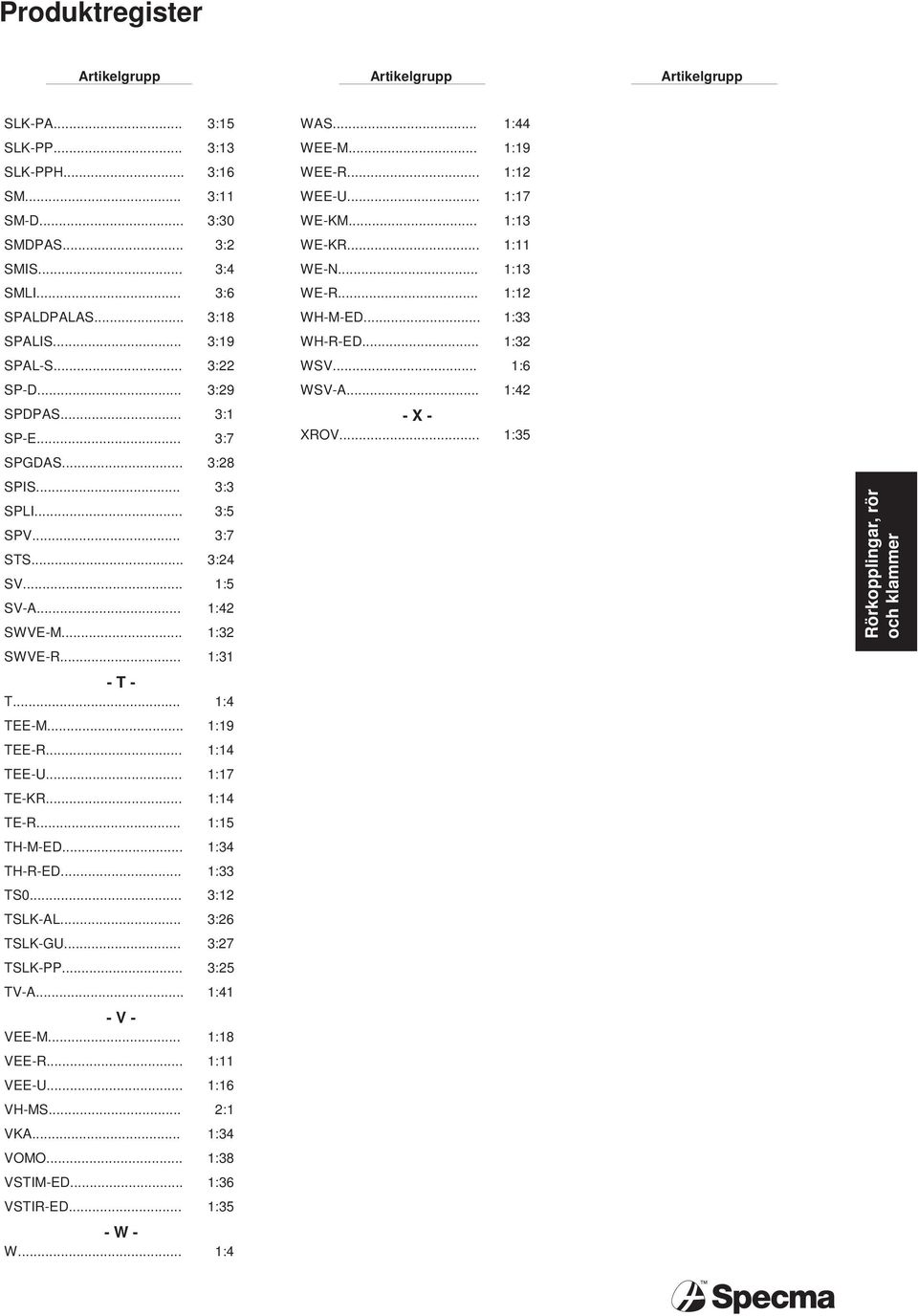

5 Produktregister Artikelgrupp Artikelgrupp Artikelgrupp SLK-PA... 3:15 SLK-PP... 3:13 SLK-PPH... 3:16 SM... 3:11 SM-D... 3:30 SMDPAS... 3:2 SMIS... 3:4 SMLI... 3:6 SPALDPALAS... 3:18 SPALIS... 3:19 SPAL-S... 3:22 SP-D... 3:29 SPDPAS... 3:1 SP-E... 3:7 SPGDAS... 3:28 SPIS... 3:3 SPLI... 3:5 SPV... 3:7 STS... 3:24 SV... 1:5 SV-A... 1:42 SWVE-M... 1:32 SWVE-R... 1:31 - T - T... 1:4 TEE-M... 1:19 TEE-R... 1:14 TEE-U... 1:17 TE-KR... 1:14 TE-R... 1:15 TH-M-ED... 1:34 TH-R-ED... 1:33 TS0... 3:12 TSLK-AL... 3:26 TSLK-GU... 3:27 TSLK-PP... 3:25 TV-A... 1:41 - V - VEE-M... 1:18 VEE-R... 1:11 VEE-U... 1:16 VH-MS... 2:1 VKA... 1:34 VOMO... 1:38 VSTIM-ED... 1:36 VSTIR-ED... 1:35 - W - W... 1:4 WAS... 1:44 WEE-M... 1:19 WEE-R... 1:12 WEE-U... 1:17 WE-KM... 1:13 WE-KR... 1:11 WE-N... 1:13 WE-R... 1:12 WH-M-ED... 1:33 WH-R-ED... 1:32 WSV... 1:6 WSV-A... 1:42 - X - XROV... 1:35

6

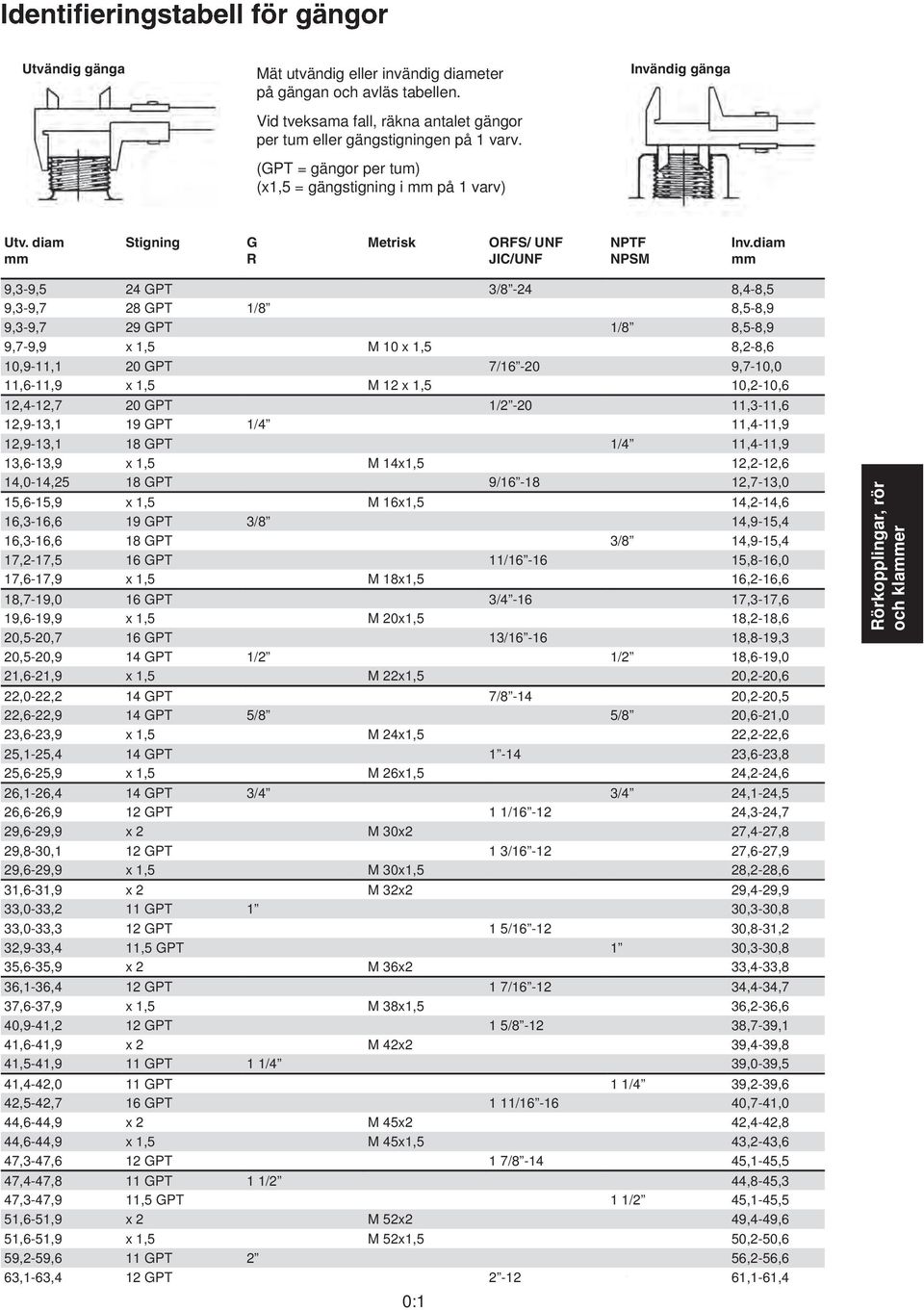

7 Identifieringstabell för gängor Utvändig gänga Mät utvändig eller invändig diameter på gängan och avläs tabellen. Vid tveksama fall, räkna antalet gängor per tum eller gängstigningen på 1 varv. (GPT = gängor per tum) (x1,5 = gängstigning i mm på 1 varv) Invändig gänga Utv. diam mm Stigning G R Metrisk ORFS/ UNF JIC/UNF NPTF NPSM Inv.diam mm 9,3-9,5 24 GPT 3/8-24 8,4-8,5 9,3-9,7 28 GPT 1/8 8,5-8,9 9,3-9,7 29 GPT 1/8 8,5-8,9 9,7-9,9 x 1,5 M 10 x 1,5 8,2-8,6 10,9-11,1 20 GPT 7/ ,7-10,0 11,6-11,9 x 1,5 M 12 x 1,5 10,2-10,6 12,4-12,7 20 GPT 1/ ,3-11,6 12,9-13,1 19 GPT 1/4 11,4-11,9 12,9-13,1 18 GPT 1/4 11,4-11,9 13,6-13,9 x 1,5 M 14x1,5 12,2-12,6 14,0-14,25 18 GPT 9/ ,7-13,0 15,6-15,9 x 1,5 M 16x1,5 14,2-14,6 16,3-16,6 19 GPT 3/8 14,9-15,4 16,3-16,6 18 GPT 3/8 14,9-15,4 17,2-17,5 16 GPT 11/ ,8-16,0 17,6-17,9 x 1,5 M 18x1,5 16,2-16,6 18,7-19,0 16 GPT 3/ ,3-17,6 19,6-19,9 x 1,5 M 20x1,5 18,2-18,6 20,5-20,7 16 GPT 13/ ,8-19,3 20,5-20,9 14 GPT 1/2 1/2 18,6-19,0 21,6-21,9 x 1,5 M 22x1,5 20,2-20,6 22,0-22,2 14 GPT 7/ ,2-20,5 22,6-22,9 14 GPT 5/8 5/8 20,6-21,0 23,6-23,9 x 1,5 M 24x1,5 22,2-22,6 25,1-25,4 14 GPT ,6-23,8 25,6-25,9 x 1,5 M 26x1,5 24,2-24,6 26,1-26,4 14 GPT 3/4 3/4 24,1-24,5 26,6-26,9 12 GPT 1 1/ ,3-24,7 29,6-29,9 x 2 M 30x2 27,4-27,8 29,8-30,1 12 GPT 1 3/ ,6-27,9 29,6-29,9 x 1,5 M 30x1,5 28,2-28,6 31,6-31,9 x 2 M 32x2 29,4-29,9 33,0-33,2 11 GPT 1 30,3-30,8 33,0-33,3 12 GPT 1 5/ ,8-31,2 32,9-33,4 11,5 GPT 1 30,3-30,8 35,6-35,9 x 2 M 36x2 33,4-33,8 36,1-36,4 12 GPT 1 7/ ,4-34,7 37,6-37,9 x 1,5 M 38x1,5 36,2-36,6 40,9-41,2 12 GPT 1 5/ ,7-39,1 41,6-41,9 x 2 M 42x2 39,4-39,8 41,5-41,9 11 GPT 1 1/4 39,0-39,5 41,4-42,0 11 GPT 1 1/4 39,2-39,6 42,5-42,7 16 GPT 1 11/ ,7-41,0 44,6-44,9 x 2 M 45x2 42,4-42,8 44,6-44,9 x 1,5 M 45x1,5 43,2-43,6 47,3-47,6 12 GPT 1 7/ ,1-45,5 47,4-47,8 11 GPT 1 1/2 44,8-45,3 47,3-47,9 11,5 GPT 1 1/2 45,1-45,5 51,6-51,9 x 2 M 52x2 49,4-49,6 51,6-51,9 x 1,5 M 52x1,5 50,2-50,6 59,2-59,6 11 GPT 2 56,2-56,6 63,1-63,4 12 GPT ,1-61,4 0:1

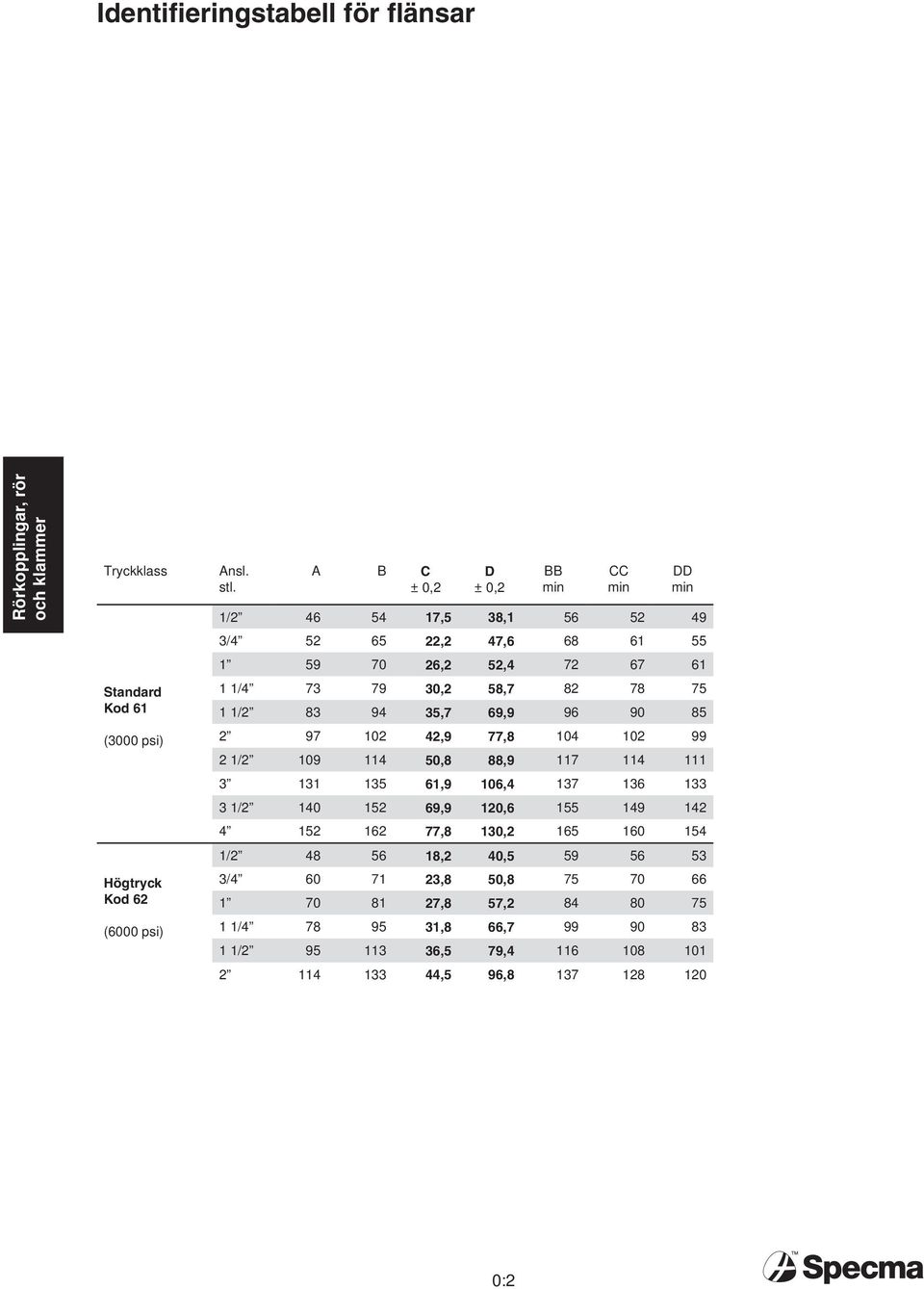

8 Identifieringstabell för flänsar klass Standard Kod 61 (3000 psi) Högtryck Kod 62 (6000 psi) Ansl. stl. A B C ± 0,2 D ± 0,2 BB min CC min DD min 1/ ,5 38, / ,2 47, ,2 52, / ,2 58, / ,7 69, ,9 77, / ,8 88, ,9 106, / ,9 120, ,8 130, / ,2 40, / ,8 50, ,8 57, / ,8 66, / ,5 79, ,5 96, :2

9 Standarder och tätningsprinciper Portar och tätningstyper förekommande på skärringskopplingar Standarder nedan gäller för godsanslutningssidan. Nedanstående bilder visar tätningsprinciper samt de olika portgängornas utformning och standarder Bild 1 Allmänt förekommande på BSP, mm-gängade kopplingar. Monterade med gummistålbricka. Studs enl. DIN 3852-A Port enl. DIN 3852-X. Bild 2 Förekommande på BSP, mm-gängade kopplingar. Monterad med CU-bricka. Studs enl. DIN 3852-A. Port enl. DIN 3852-X. Bild 3 Allmänt förekommande på skärringskopplingar sk. skärkant tätning. Studs enl. DIN 3852-B. Port enl. DIN 3852-X. Bild 5 Förekommande på skärringskopplingar, JIC, ORFS samt vissa BSP-adapters, sk. ED-tätning. Studs enl. DIN 3852-E / ISO Port enl. DIN 3852-X. Bild 6 Allmänt förekommande på JIC och ORFS-adapters. O-ring / Stödring. Studs enl. ISO Port enl. DIN 3852-X. Bild 7 Förekommande på NPT-adapter och Rörkopplingar. Studs enl. DIN 3852-C. Port enl. DIN / SAE J476a Bild 4 Allmänt förekommande på SAE/UN samt vissa mm-gängade anslutningar. Endast o-ringstätning. Studs enl. SAE J512 / ISO Port enl. SAE J512 / ISO :3

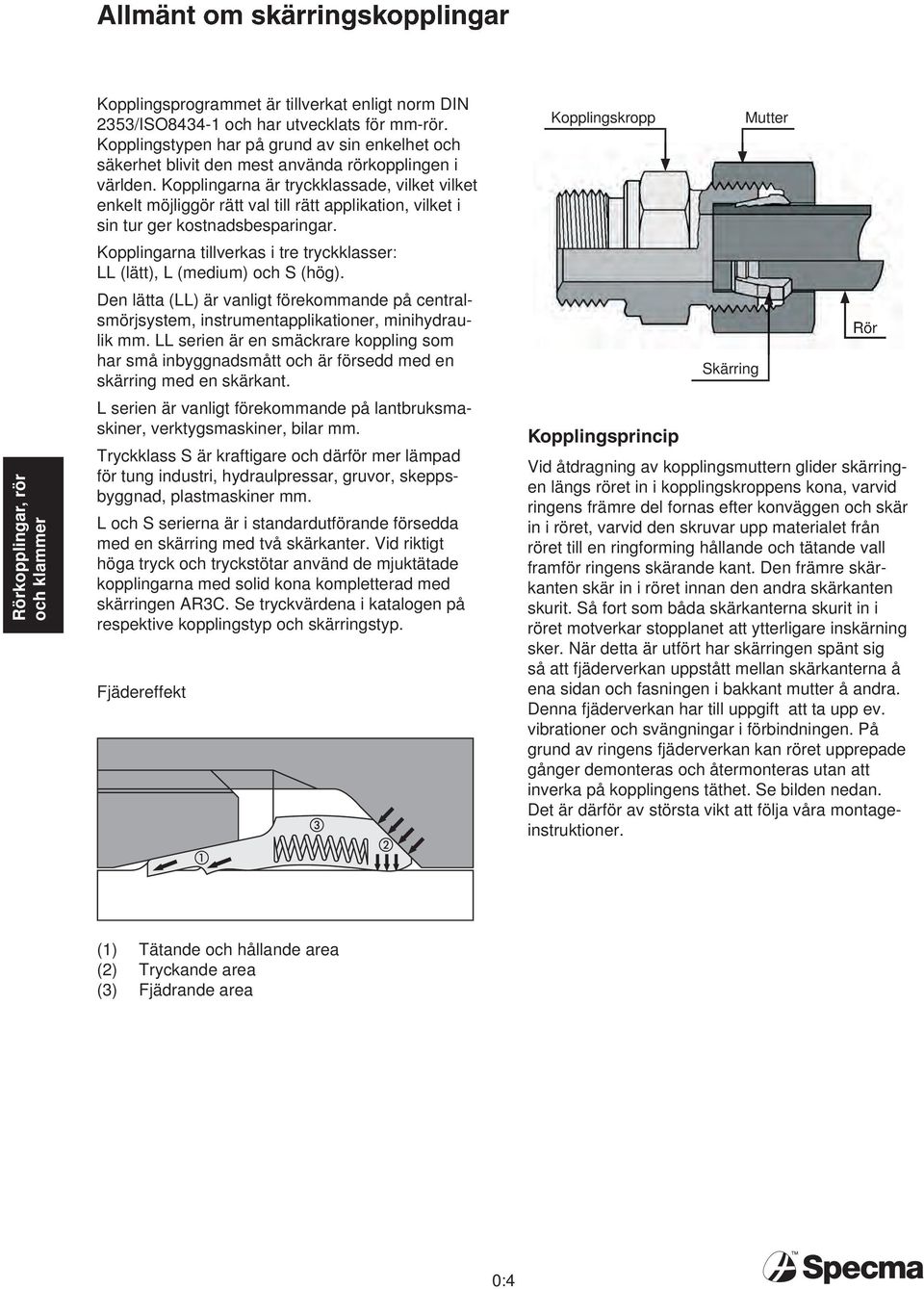

10 Allmänt om skärringskopplingar Kopplingsprogrammet är tillverkat enligt norm DIN 2353/ISO och har utvecklats för mm-rör. Kopplingstypen har på grund av sin enkelhet och säkerhet blivit den mest använda rörkopplingen i världen. Kopplingarna är tryckklassade, vilket vilket enkelt möjliggör rätt val till rätt applikation, vilket i sin tur ger kostnadsbesparingar. Kopplingarna tillverkas i tre tryckklasser: LL (lätt), L (medium) och S (hög). Den lätta (LL) är vanligt förekommande på centralsmörjsystem, instrumentapplikationer, minihydraulik mm. LL serien är en smäckrare koppling som har små inbyggnadsmått och är försedd med en skärring med en skärkant. L serien är vanligt förekommande på lantbruksmaskiner, verktygsmaskiner, bilar mm. klass S är kraftigare och därför mer lämpad för tung industri, hydraulpressar, gruvor, skeppsbyggnad, plastmaskiner mm. L och S serierna är i standardutförande försedda med en skärring med två skärkanter. Vid riktigt höga tryck och tryckstötar använd de mjuktätade kopplingarna med solid kona kompletterad med skärringen AR3C. Se tryckvärdena i katalogen på respektive kopplingstyp och skärringstyp. Fjädereffekt Kopplingskropp Kopplingsprincip Skärring Mutter Rör Vid åtdragning av kopplingsmuttern glider skärringen längs röret in i kopplingskroppens kona, varvid ringens främre del fornas efter konväggen och skär in i röret, varvid den skruvar upp materialet från röret till en ringforming hållande och tätande vall framför ringens skärande kant. Den främre skärkanten skär in i röret innan den andra skärkanten skurit. Så fort som båda skärkanterna skurit in i röret motverkar stopplanet att ytterligare inskärning sker. När detta är utfört har skärringen spänt sig så att fjäderverkan uppstått mellan skärkanterna å ena sidan och fasningen i bakkant mutter å andra. Denna fjäderverkan har till uppgift att ta upp ev. vibrationer och svängningar i förbindningen. På grund av ringens fjäderverkan kan röret upprepade gånger demonteras och återmonteras utan att inverka på kopplingens täthet. Se bilden nedan. Det är därför av största vikt att följa våra montageinstruktioner. (1) Tätande och hållande area (2) ande area (3) Fjädrande area 0:4

11 Kopplingsmaterial Stålkopplingar: Koppingskropp och mutter: Stål DIN Skärring: Härdat stål, vitkromaterat enl. ovan. Ytbehandling: Vitkromat utan hexavärt krom enl. EU:norm 2000/53 EC, samt försedd med en ytlack av Finngard, se nedan. Mjuktätningar: NBR-gummi. Rostfria kopplingar: Kopplingskropp och mutter: Rostfritt stål AISI 316 TI (DIN W nr ). Skärring: Rostfritt specialstål. Mjuktätningar: FPM (Viton). Ytbehandling stålkopplingar: New galvanization of fi ttings - European norm 2000/53 EC Old galvanization (yellow) harmful for man an enviroment Hexavalent galvanization + Yellow passivation Resistance: 192 hours in salty mist New galvanization (white) Enviroment-friendly: No damage to man or nature Trivalent galvanization + Film fi xing Resistance: over 500 hours in salty mist With the introduction of the new WHITE GALVANISATION, without CHROME 6, Rastelli Raccordi meets, VERY MUCH ADVANCE, the requirements of EUROPEAN NORM 2000/53 of , which precribes a reduction and eventually the prohibition of use of CHROME 6. Hours of resistance to corrosion YELLOW galvanization minimum zinc coating tickness 12 micron WHITE galvanization minimum zinc coating tickness 12 micron Focus of WHITE rust Focus of RED rust 0:5

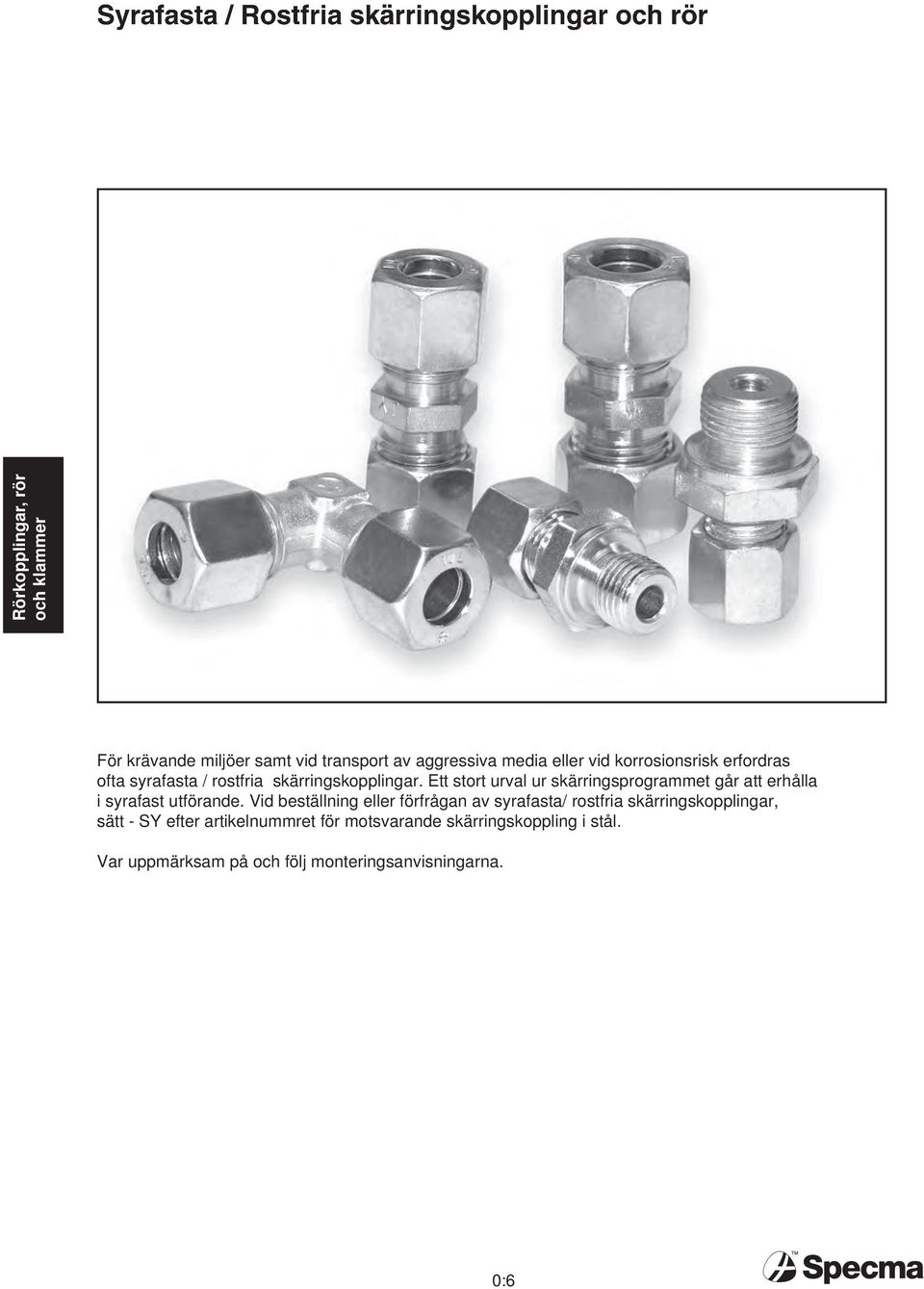

12 Syrafasta / Rostfria skärringskopplingar och rör För krävande miljöer samt vid transport av aggressiva media eller vid korrosionsrisk erfordras ofta syrafasta / rostfria skärringskopplingar. Ett stort urval ur skärringsprogrammet går att erhålla i syrafast utförande. Vid beställning eller förfrågan av syrafasta/ rostfria skärringskopplingar, sätt - SY efter artikelnummret för motsvarande skärringskoppling i stål. Var uppmärksam på och följ monteringsanvisningarna. 0:6

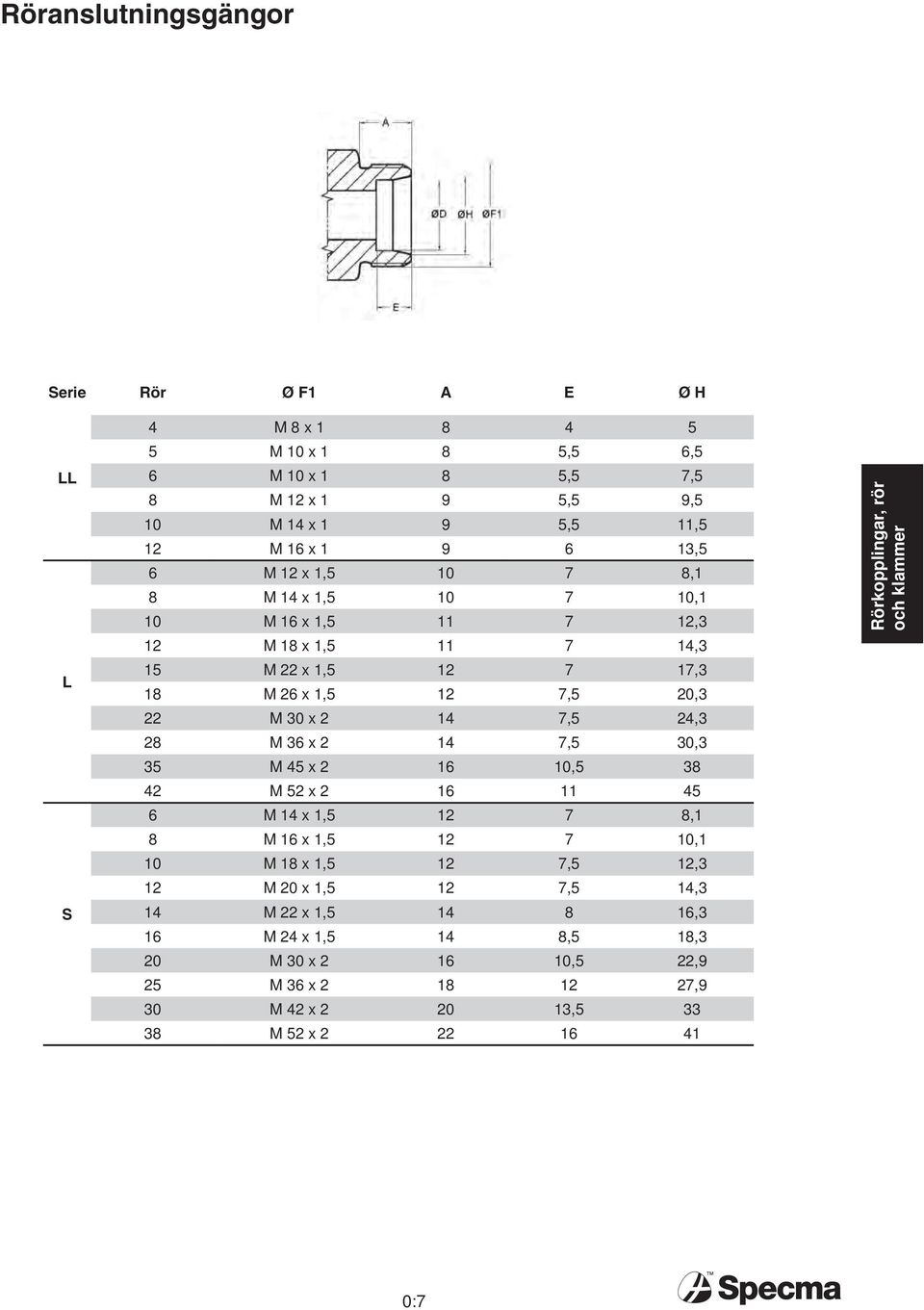

13 Röranslutningsgängor Serie Rör Ø F1 A E Ø H LL L S 4 M 8 x M 10 x 1 8 5,5 6,5 6 M 10 x 1 8 5,5 7,5 8 M 12 x 1 9 5,5 9,5 10 M 14 x 1 9 5,5 11,5 12 M 16 x ,5 6 M 12 x 1, ,1 8 M 14 x 1, ,1 10 M 16 x 1, ,3 12 M 18 x 1, ,3 15 M 22 x 1, ,3 18 M 26 x 1,5 12 7,5 20,3 22 M 30 x ,5 24,3 28 M 36 x ,5 30,3 35 M 45 x , M 52 x M 14 x 1, ,1 8 M 16 x 1, ,1 10 M 18 x 1,5 12 7,5 12,3 12 M 20 x 1,5 12 7,5 14,3 14 M 22 x 1, ,3 16 M 24 x 1,5 14 8,5 18,3 20 M 30 x ,5 22,9 25 M 36 x ,9 30 M 42 x , M 52 x :7

14 reduktion Rekommenderad tryckreduktion (beroende av kopplingsmaterial) refererande till rörkopplingskatalogens standardtryckvärden vid höga temperaturer. reduktion för nedanstående temp C -60 C -40 C +20 C +50 C +100 C +120 C +150 C +175 C +200 C +250 C +300 C +400 C Stål X 0% 11% 19% 28% X Rostfritt/ Syrafast 316TI % 11% 20% 30% Kopplingsmaterial Tätningsmaterial NBR FPM (Viton) reduktion för nedanstående temp C -35 C C -25 C C OBS! Var uppmärksam på ev. mjuktätningar och vilket material de är tillverkade i. Exempel: GE12SR har ett godkänt tryckvärde på 630 Temp: 200 C Syrafast stål Pressreduktion enligt tabell 20% Formel Arbetstryck vid 200 C = % = 504 0:8

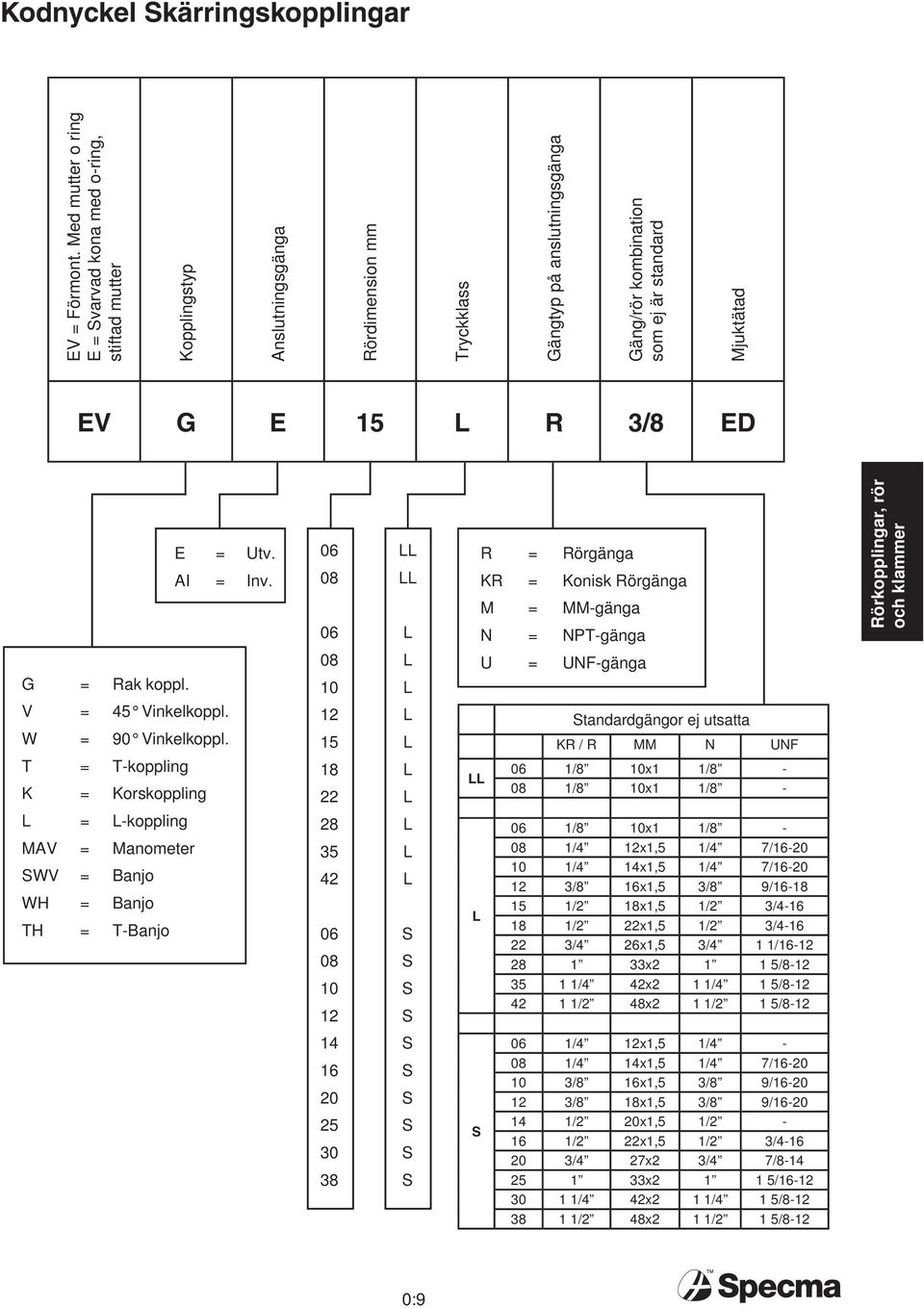

15 Kodnyckel Skärringskopplingar EV = Förmont. Med mutter o ring E = Svarvad kona med o-ring, stiftad mutter Kopplingstyp Anslutningsgänga Rördimension mm klass Gängtyp på anslutningsgänga Gäng/rör kombination som ej är standard Mjuktätad EV G E 15 L R 3/8 ED E = Utv. AI = Inv. G = Rak koppl. V = 45 Vinkelkoppl. W = 90 Vinkelkoppl. T = T-koppling K = Korskoppling L = L-koppling MAV = Manometer SWV = Banjo WH = Banjo TH = T-Banjo LL LL L L L L L L L L L L S S S S LL L R = Rörgänga KR = Konisk Rörgänga M = MM-gänga N = NPT-gänga U = UNF-gänga Standardgängor ej utsatta KR / R MM N UNF 06 1/8 10x1 1/8-08 1/8 10x1 1/8-06 1/8 10x1 1/8-08 1/4 12x1,5 1/4 7/ /4 14x1,5 1/4 7/ /8 16x1,5 3/8 9/ /2 18x1,5 1/2 3/ /2 22x1,5 1/2 3/ /4 26x1,5 3/4 1 1/ x / /4 42x2 1 1/4 1 5/ /2 48x2 1 1/2 1 5/ S S S S S S S 06 1/4 12x1,5 1/4-08 1/4 14x1,5 1/4 7/ /8 16x1,5 3/8 9/ /8 18x1,5 3/8 9/ /2 20x1,5 1/2-16 1/2 22x1,5 1/2 3/ /4 27x2 3/4 7/ x / /4 42x2 1 1/4 1 5/ /2 48x2 1 1/2 1 5/8-12 0:9

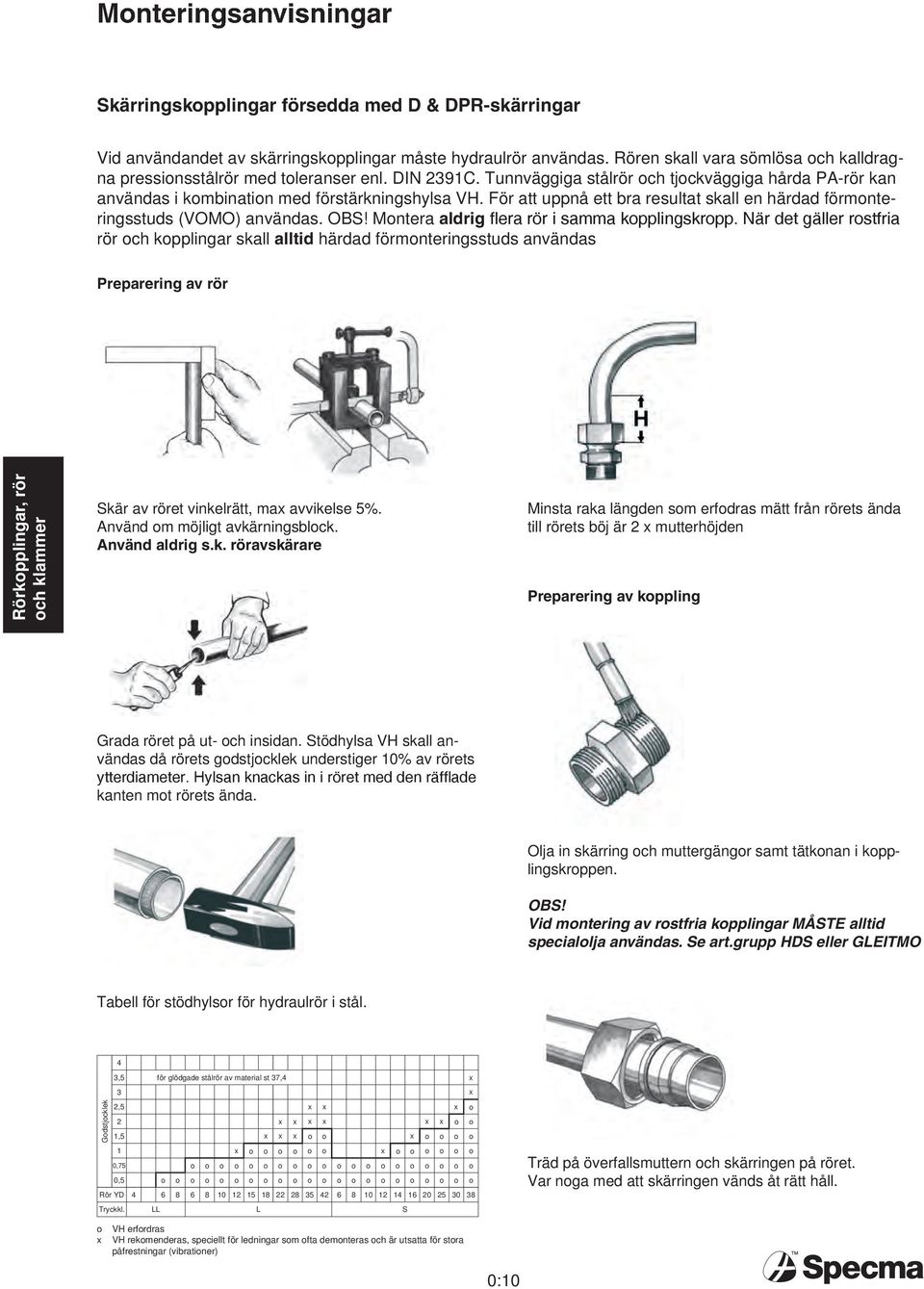

16 Monteringsanvisningar Skärringskopplingar försedda med D & DPR-skärringar Vid användandet av skärringskopplingar måste hydraulrör användas. Rören skall vara sömlösa och kalldragna pressionsstålrör med toleranser enl. DIN 2391C. Tunnväggiga stålrör och tjockväggiga hårda PA-rör kan användas i kombination med förstärkningshylsa VH. För att uppnå ett bra resultat skall en härdad förmonteringsstuds (VOMO) användas. OBS! Montera aldrig fl era rör i samma kopplingskropp. När det gäller rostfria rör och kopplingar skall alltid härdad förmonteringsstuds användas Preparering av rör Skär av röret vinkelrätt, max avvikelse 5%. Använd om möjligt avkärningsblock. Använd aldrig s.k. röravskärare Minsta raka en som erfodras mätt från rörets ända till rörets böj är 2 x mutterhöjden Preparering av koppling Grada röret på ut- och insidan. Stödhylsa VH skall användas då rörets godstjocklek understiger 10% av rörets ytterdiameter. Hylsan knackas in i röret med den räffl ade kanten mot rörets ända. Olja in skärring och muttergängor samt tätkonan i kopplingskroppen. OBS! Vid montering av rostfria kopplingar MÅSTE alltid specialolja användas. Se art.grupp HDS eller GLEITMO Tabell för stödhylsor för hydraulrör i stål. 4 Godstjocklek 3,5 för glödgade stålrör av material st 37,4 x 3 x 2,5 x x x o 2 x x x x x x o o 1,5 x x x o o x o o o o 1 x o o o o o o x o o o o o o 0,75 o o o o o o o o o o o o o o o o o o o o 0,5 o o o o o o o o o o o o o o o o o o o o o o Rör YD kl. LL L S Träd på överfallsmuttern och skärringen på röret. Var noga med att skärringen vänds åt rätt håll. o VH erfordras x VH rekomenderas, speciellt för ledningar som ofta demonteras och är utsatta för stora påfrestningar (vibrationer) 0:10

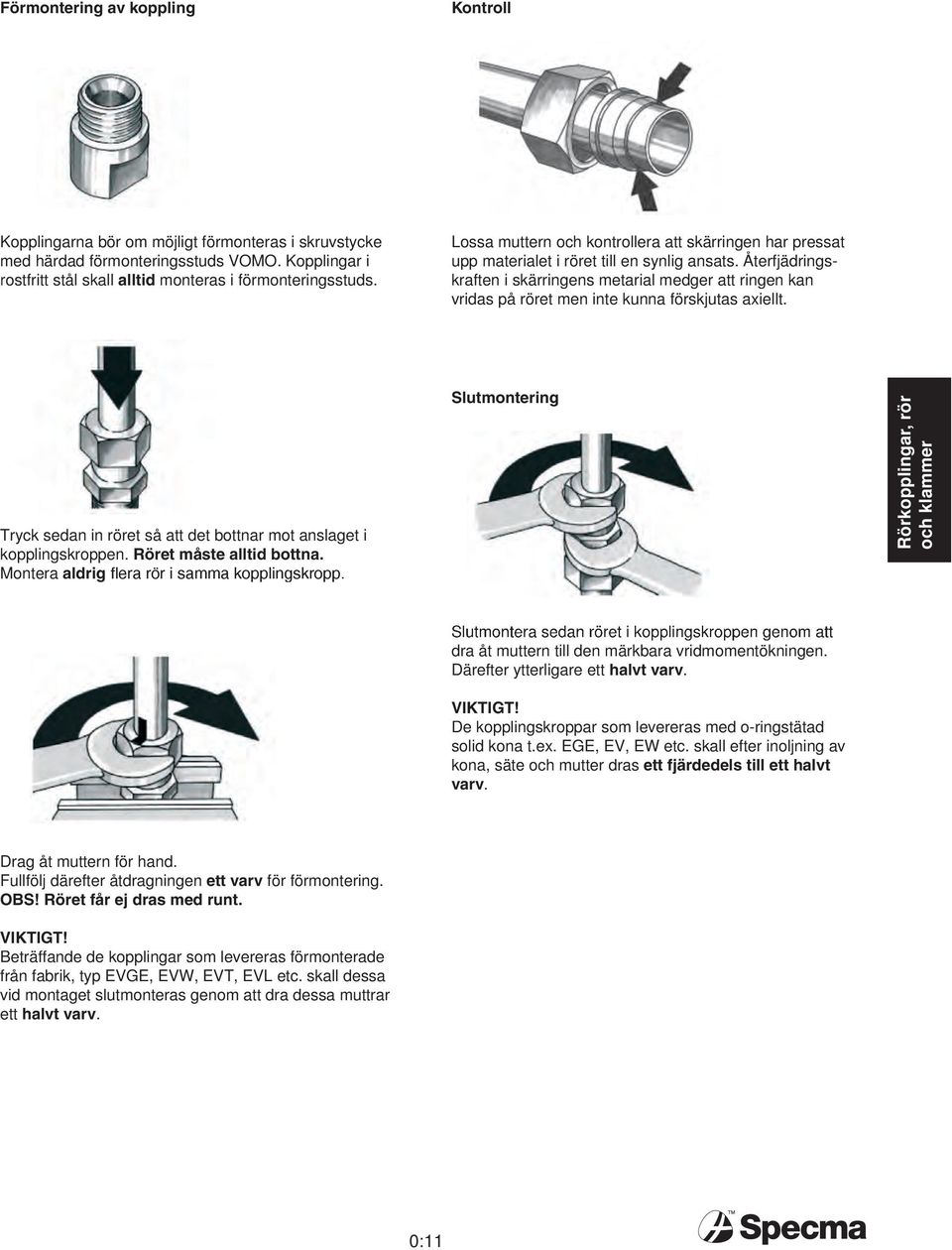

17 Förmontering av koppling Kontroll Kopplingarna bör om möjligt förmonteras i skruvstycke med härdad förmonteringsstuds VOMO. Kopplingar i rostfritt stål skall alltid monteras i förmonteringsstuds. Lossa muttern och kontrollera att skärringen har pressat upp materialet i röret till en synlig ansats. Återfjädringskraften i skärringens metarial medger att ringen kan vridas på röret men inte kunna förskjutas axiellt. sedan in röret så att det bottnar mot anslaget i kopplingskroppen. Röret måste alltid bottna. Montera aldrig fl era rör i samma kopplingskropp. Slutmontering Slutmontera sedan röret i kopplingskroppen genom att dra åt muttern till den märka vridmomentökningen. Därefter ytterligare ett halvt varv. VIKTIGT! De kopplingskroppar som levereras med o-ringstätad solid kona t.ex. EGE, EV, EW etc. skall efter inoljning av kona, säte och mutter dras ett fjärdedels till ett halvt varv. Drag åt muttern för hand. Fullfölj därefter åtdragningen ett varv för förmontering. OBS! Röret får ej dras med runt. VIKTIGT! Beträffande de kopplingar som levereras förmonterade från fabrik, typ EVGE, EVW, EVT, EVL etc. skall dessa vid montaget slutmonteras genom att dra dessa muttrar ett halvt varv. 0:11

18 Monteringsanvisningar Skärringskopplingar försedda med AR3C-skärringar Vid användandet av skärringskopplingar måste hydraulrör användas. Rören skall vara sömlösa och kalldragna pressionsstålrör med toleranser enl. DIN 2391C. Tunnväggiga stålrör kan användas i kombination med förstärkningshylsa VH. För att uppnå ett bra resultat skall en härdad förmonteringsstuds (VOMO) användas. OBS! Montera aldrig fl era rör i samma kopplingskropp. När det gäller rostfria rör och kopplingar skall alltid härdad förmonteringsstuds användas Preparering av rör Skär av röret vinkelrätt, max avvikelse 5%. Använd om möjligt avkärningsblock. Använd aldrig s.k. röravskärare Minsta raka en som erfodras mätt från rörets ända till rörets böj är 2 x mutterhöjden Preparering av koppling Grada röret på ut- och insidan. Stödhylsa VH skall användas då rörets godstjocklek understiger 10% av rörets ytterdiameter. Hylsan knackas in i röret med den räffl ade kanten mot rörets ända. Olja in skärring och muttergängor samt tätkonan i kopplingskroppen. Kontrollera att gummiringarna på skärringen är oskadade och är i sina rätta lägen. OBS! Vid montering av rostfria kopplingar måste alltid specialolja användas. Se art.grupp HDS eller GLEITMO. Tabell för stödhylsor för hydraulrör i stål. Godstjocklek 4 3,5 för glödgade stålrör av material st 37,4 x 3 x 2,5 x x x o 2 x x x x x x o o 1,5 x x x o o x o o o o 1 x o o o o o o x o o o o o o 0,75 o o o o o o o o o o o o o o o o o o o o 0,5 o o o o o o o o o o o o o o o o o o o o o o Rör YD kl. LL L S o VH erfordras x VH rekomenderas, speciellt för ledningar som ofta demonteras och är utsatta för stora påfrestningar (vibrationer) Träd på överfallsmuttern och skärringen på röret. Var noga med att skärringen vänds åt rätt håll samt att o-ringen inuti skärringen sitter rätt. 0:12

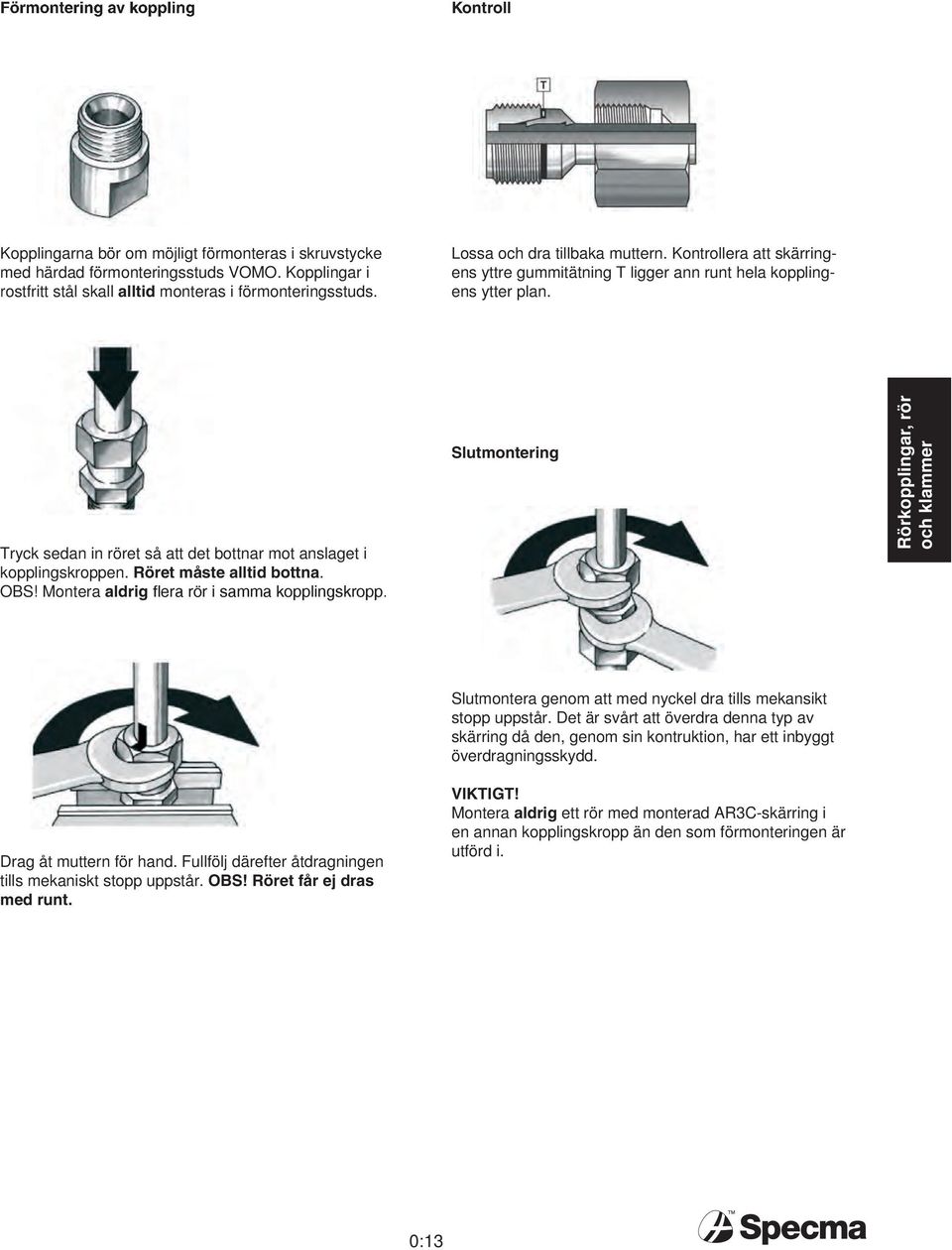

19 Förmontering av koppling Kontroll Kopplingarna bör om möjligt förmonteras i skruvstycke med härdad förmonteringsstuds VOMO. Kopplingar i rostfritt stål skall alltid monteras i förmonteringsstuds. Lossa och dra tillbaka muttern. Kontrollera att skärringens yttre gummitätning T ligger ann runt hela kopplingens ytter plan. sedan in röret så att det bottnar mot anslaget i kopplingskroppen. Röret måste alltid bottna. OBS! Montera aldrig fl era rör i samma kopplingskropp. Slutmontering Drag åt muttern för hand. Fullfölj därefter åtdragningen tills mekaniskt stopp uppstår. OBS! Röret får ej dras med runt. Slutmontera genom att med nyckel dra tills mekansikt stopp uppstår. Det är svårt att överdra denna typ av skärring då den, genom sin kontruktion, har ett inbyggt överdragningsskydd. VIKTIGT! Montera aldrig ett rör med monterad AR3C-skärring i en annan kopplingskropp än den som förmonteringen är utförd i. 0:13

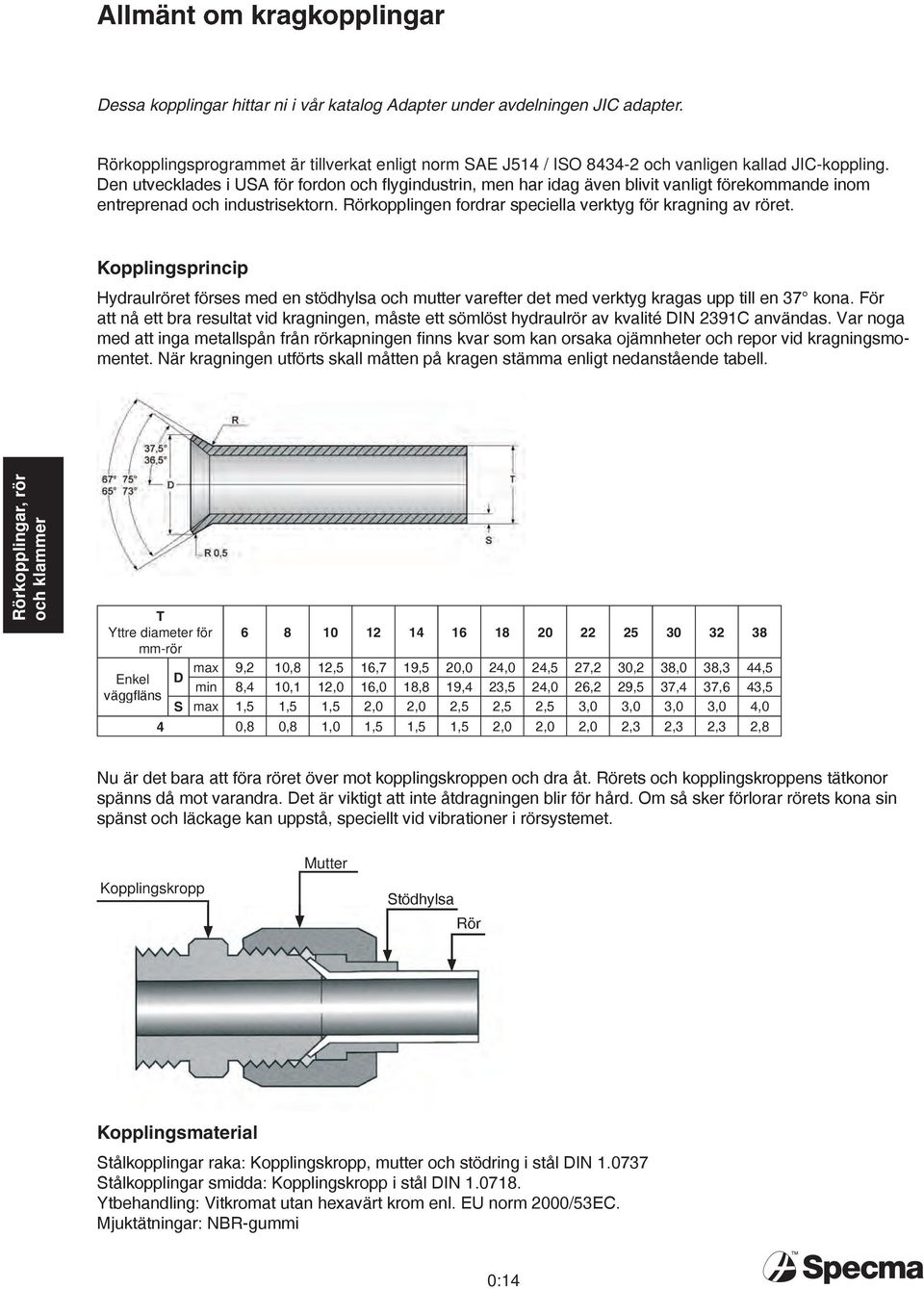

20 Allmänt om kragkopplingar Dessa kopplingar hittar ni i vår katalog Adapter under avdelningen JIC adapter. Rörkopplingsprogrammet är tillverkat enligt norm SAE J514 / ISO och vanligen kallad JIC-koppling. Den utvecklades i USA för fordon och fl ygindustrin, men har idag även blivit vanligt förekommande inom entreprenad och industrisektorn. Rörkopplingen fordrar speciella verktyg för kragning av röret. Kopplingsprincip Hydraulröret förses med en stödhylsa och mutter varefter det med verktyg kragas upp till en 37 kona. För att nå ett bra resultat vid kragningen, måste ett sömlöst hydraulrör av kvalité DIN 2391C användas. Var noga med att inga metallspån från rörkapningen fi nns kvar som kan orsaka ojämnheter och repor vid kragningsmomentet. När kragningen utförts skall måtten på kragen stämma enligt nedanstående tabell. T Yttre diameter för mm-rör Enkel väggfl äns max 9,2 10,8 12,5 16,7 19,5 20,0 24,0 24,5 27,2 30,2 38,0 38,3 44,5 D min 8,4 10,1 12,0 16,0 18,8 19,4 23,5 24,0 26,2 29,5 37,4 37,6 43,5 S max 1,5 1,5 1,5 2,0 2,0 2,5 2,5 2,5 3,0 3,0 3,0 3,0 4,0 4 0,8 0,8 1,0 1,5 1,5 1,5 2,0 2,0 2,0 2,3 2,3 2,3 2,8 Nu är det a att föra röret över mot kopplingskroppen och dra åt. Rörets och kopplingskroppens tätkonor spänns då mot varandra. Det är viktigt att inte åtdragningen blir för hård. Om så sker förlorar rörets kona sin spänst och läckage kan uppstå, speciellt vid vibrationer i rörsystemet. Mutter Kopplingskropp Stödhylsa Rör Kopplingsmaterial Stålkopplingar raka: Kopplingskropp, mutter och stödring i stål DIN Stålkopplingar smidda: Kopplingskropp i stål DIN Ytbehandling: Vitkromat utan hexavärt krom enl. EU norm 2000/53EC. Mjuktätningar: NBR-gummi 0:14

21 Allmänt om ORFS-kopplingar Dessa kopplingar hittar ni i vår katalog Adapter under avdelningen ORFS adapter. Rörkopplingsprogrammet är tillverkat enligt norm SAE J1453 / ISO Kopplingen kallas i vanligt tal ORFS och är ett system med plana tätytor. Kopplingstypen är utvecklad för att klara höga tryck och stora vibrationer. Den fordrar speciella verktyg för uppvallsning av den 90 flänsen på röret. Kopplingsprincip Den speciella konstruktionen hos ORFS-kopplingen borgar för en extremt säker röranslutning. En komplett koppling består av fyra delar, kropp, mutter, stödhylsa samt o-ring. En kropp med infräst o-ring på den plana sidan, stödhylsa och mutter för röret. Sömlösa kalldragna hydraulrör enl. kvalité DIN 2391C måste användas. Hydraulröret förses med mutter och stödhylsa varefter det vallsas upp till en 90 fläns. Viktigt att flänsens yttermått ej överstiger måtten i tabellen nedan. Om ej tillgång finnes av verktyg för vallsning av rör, kan stödringen bytas mot en lödring för lödning direkt på rörändan. Ø Rör Gods tjocklek L ØD Gods Ø D Ø Rör L Min Max tjocklek Min Max 1 4,5 2 3,7 12,1 12,7 1,5 5,5 20 2,5 3,9 1 5,1 1,5 4,8 1 2,5 1,5 3,9 14,9 15,7 14,9 15, ,7 2,5 7,3 2,5 4,2 2 3, ,5 1 3,5 4 4,3 1,5 4,3 18,0 18,9 2 6, ,5 2,5 7,3 1,5 4,5 2 4,9 22,2 23,4 2 4, ,2 1, ,3 2 3,2 22,2 23,4 3 3,7 32 2,5 3,3 4 3,7 26,6 27,8 32,9 34,2 32,9 34,2 39,4 40,5 39,4 40,5 39,4 40,5 1,5 6, ,1 47,3 48,5 26,6 27, , ,3 48,5 4 5 Nu är det a att sätta rörets plana yta mot kopplingskroppens dito med o-ring. Dra fast muttern. Nu har de två plana ytorna bildat en mekanisk låsning som sedan tätas genom o-ringens kompression. Var noga med renligheten av tätytorna vid monteringen. Material och ytbehandling, se kragkopplingar. Kopplingskropp Mutter Stödhylsa Rör 0:15

22 Monteringsanvisningar Hydraulrör enl DIN 2391C Sålrör för hydraulik enligt DIN 2391C/SS 2353 är kalldragna precisionsrör, d.v.s. de har relativt små toleranser för att passa till skärring-, krag- samt plantätade rörkopplingar. Enligt rörledningsnormerna, RN, får rör av normalmaterialet SS användas för max 500 inom hydrauliken. (160 pneumatik) För högre tryck måste t.ex. stål SS avändas. I katalogen anges tryckvärden. Det är av största vikt att man följer de tryckvärden som anges. värdena gäller vid max 120 C. Tänk på rörets förändring vid olika temperaturer och tryck. Svetsa ALDRIG fast ett hydraulrör. Max temperatur på de olika materialen på halvorna: PP -30 C C PA -40 C C AL -30 C C Med vårt rörklammersystem kan man bygga fl era rör på höjden genom att använda s.k. påbyggnadsskruvar eller bredvid varandra med föra svetaplattor eller montageskenor. Tänk på att rörkopplingarna skall kunna monteras eller demonteras vid dragning av fl era rör i olika plan. Undvik att två kopplingar ligger så nära varandra så att nycklar ej kan användas. Generell regel för avståndet mellan klammrerna vid normalbelastning är följande: Det är viktigt att rören behandlas rätt under bearbetningen (kapning, gradning eller fasning för svetsfogar, kallbockning etc.) Renlighet är viktigt, under alla förhållanden skall rören renspolas eller blåsas med renspluggar, innan de sätts in i ett system. Efter svetsning måste rören i regel betas. Förvara alltid hydraulrör i torra utrymmen med jämn temperatur för att undvika rostbildning. Rörklammer enl DIN 3015 Den vanligaste följden av ett dåligt klammrat rörsystem, är att rören kommer i egensvängning, vilket orsakar oljud i systemet och förr eller senare uppstår läckage och i värsta fall rörbrott. Rörklammer skall inte a hålla rören på plats, utan genom sina stöt-, vibrations- och ljuddämpande egenskaper en given komponent i ett rörsystem. Rördim. (mm) Avstånd (A) (m) 6,0-12,7 1,0 12,7-22,0 1,2 22,0-32,0 1,5 32,0-38,0 2,0 38,0-57,0 2,7 57,0-75,0 3,0 75,0-76,1 3,5 Montera alltid en klamma på bägge sidor om en rörböj, så nära böjen som möjligt. Avsluta alltid röret med en röklamma intill kopplingen. Det är svårt att beräkna läge av och avstånd mellan klammer för att undvika fortplantning av vibrationer och egensvängningar, utan detta måste bestämmas genom prov. Vid val av rörklammer skall följande faktorer beaktas; Rörets egenvikt, Arbets- och spetstryck, Vibrationer och Temperaturer. Lätta serien används för hydraulik i tryckområden upp till ca Tunga serien används för hydraulik i tryckområden över ca Rörklammerhalvorna tillverkas som standard i PP (Polypropylen) men fi nns att tillgå även i PA (Polyamid), AL (Aluminium) samt GU (Gummi). Väljs materialet PP, PA o GU skall alltid täckplatta användas. 0:16

23 Beräkning av rördiametrar Nomogrammet är baserat på teoretiska värden där hänsyn till strömningsmotsånd ej är medräknat. För rätt rör- och slangdimensionering bör man även ta hänsyn till tankvolym, temperatur och hydraulaggregatets arbetscykler. Tänkt på att för liten slangdimension ger förhöjd arbetstemperatur. 0:17

24 fall i raka rör fall i milli / meter , Liter / minut Baserat på 20 CS vid 50 C. 0:18

25 Översikt - Skärringskopplingar Skarvar G GR W T K Sida 1:3 1:3 1:4 1:4 1:5 Skottgenomgångar Utv-R SV WSV GE-KR WE-KR 1:5 1:6 1:7 1:11 Utv-G TE-KR LE-KR GE-R GE-R-ED VEE-R 1:14 1:16 1:7 1:8 1:11 WE-R WEE-R TEE-R TE-R LEE-R EVGE-R-ED 1:12 1:12 1:14 1:15 1:15 1:22 Utv-M EGE-R-ED GE-M GE-M-ED WE-KM EVGE-M-ED 1:23 1:9 1:9 1:13 1:23 EGE-M-ED VEE-M WEE-M TEE-M LEE-M 1:24 1:18 1:19 1:19 1:20 Utv-NPT Utv-UNF GE-N WE-N GE-U VEE-U 1:10 1:13 1:10 1:16 WEE-U TEE-U LEE-U 1:17 1:17 1:18 0:19

26 Översikt - Skärringskopplingar Inv-G Inv-M GAI-R MAVE-R MAV-R GAI-M Sida 1:20 1:21 1:21 1:21 GZ EV EVW EW EVT ET 1:25 1:25 1:26 1:26 1:27 1:27 Reduceringar EVL EL GZR KOR RED 1:28 1:28 1:24 1:29 1:30 Banjo RI-ED SWVE-R WH-R-ED SWVE-M WH-M-ED 1:31 1:31 1:32 1:32 1:33 Plugg TH-R-ED TH-M-ED VKA XROV VSTIR-ED 1:33 1:34 1:34 1:35 1:35 Övrigt VSTIM-ED M D DPR AR3-C 1:36 1:1 1:1 1:2 1:2 GM DKIR ED DKL-DKS GLEITMO HDS 1:6 1:22 1:36 1:37 1:37 1:37 Plug-In Utv-G ASW 1:37 0:20

27 Översikt - Svetskopplingar och rör Skott- Skarvar genom- gångar GV-A DEV-A TV-A GSV-A Sida 1:40 1:40 1:41 1:41 Skottgenomgångar ESV WSV-A AV-A GAV-A WAS 1:41 1:42 1:43 1:43 1:44 Utv-G GUV-A GUR-A SV-A :42 1:42 1:42 1:47 1:48 Inv-G :48 1:49 1:47 1:48 Flänsar / / :44 1:45 1:45 1:46 1:45 1:46 1:46 Svetsstudsar Övrigt 596 OSFA-A OFK-A AK-A ARK-A 1:46 1:47 1:47 1:39 1:39 M-SATIV-A ASKV-A AS JAS OFAS 149 1:40 1:40 1:43 1:48 1:49 1:50 Rör, hylsor och mont. studs 2391C VH-MS VOMO 2:1 2:1 1:38 0:21

28 Översikt - Rörklammer Kompletta klammer Lätta serien SPDPAS SMDPAS SPIS SMIS / SMLI SPLI Sida 3:1 3:2 3:3 3:4 3:6 3:5 Lösa klammerdelar Lätta serien DP SP-E / SPV DSP RAP AS-L 3:6 3:7 3:8 3:8 3:9 IS LI AF-L SIG SM TS0 3:9 3:10 3:10 3:11 3:11 3:12 Kompletta klammer Tunga serien SLK-PP / SLK-AL / SLK-PA / SLK-GU SLK-PPH SPALDPALAS SPALIS 3:13 3:14 3:15 3:17 3:16 3:18 3:19 Lösa klammerdelar Tunga serien GMVDPALAS GMWIS DPAL SPAL-S AS-S 3:20 3:21 3:22 3:22 3:23 AF-S SIP GMV STS TSLK-PP / TSLK-AL / TSLK-GU 3:23 3:24 3:24 3:24 3:25 3:26 3:27 Kompletta klammer Dubbla serien Lösa klammerdelar Dubbla serien SPGDAS GD-D SP-D AS-D 3:28 3:28 3:29 3:29 Plug-In Utv-G AF-D SI-D SM-D DSLK 3:30 3:30 3:30 3:31 0:22

29 Skärringskopplingar Artikelgrupp: M Överfallsmutter Kromaterat stål Mutter Artikelgrupp: D Skärring Skärring klass LL Kromaterat härdat stål Nyckel vidd 1 ( E1 ) M04LL M 8x M06LL M 10x M08LL M 12x M10LL M 14x M06L M 12x1, M08L M 14x1, M10L M 16x1, M12L M 18x1, M15L M 22x1, M18L M 26x1, M22L M 30x M28L M 36x M35L M 45x M42L M 52x M06S M 14x1, M08S M 16x1, M10S M 18x1, M12S M 20x1, M14S M 22x1, M16S M 24x1, M20S M 30x M25S M 36x M30S M 42x M38S M 52x D04LL D06LL D08LL D10LL Rätten till måttförändringar förbehålls 1:1

30 Skärringskopplingar Artikelgrupp: DPR Skärring med dubbla skärkanter Kromaterat härdat stål Skärring Artikelgrupp: AR3-C Skärring, Mjuktätad Skärring Mjuktätad med gummiringar 2 skärkanter Se Monteringsinstruktioner Kromaterat härdat stål Tätningar av NBR-gummi DPR06LS DPR08LS DPR10LS DPR12LS DPR15L DPR18L DPR22L DPR28L DPR35L DPR42L DPR14S DPR16S DPR20S DPR25S DPR30S DPR38S (AR3C) AR306LS AR308LS AR310LS AR312LS AR315L AR318L AR322L AR328L AR335L AR342L AR314S AR316S AR320S AR325S AR330S AR338S Rätten till måttförändringar förbehålls 1:2

31 Skärringskopplingar Artikelgrupp: G Artikelgrupp: GR Skarvkoppling Rak Skarvkoppling Rak Reducerad Skarvkoppling Rak Kromaterat stål Skarvkoppling Rak Reducerad Kromaterat stål Övriga dimensioner, mot förfrågan Nyckel vidd 1 ( E1 ) (AR3C) Dim. 2 ( ø2 ) Nyckel vidd 1 ( E1 ) G04LL G06LL G08LL G10LL G06L G08L G10L G12L G15L G18L G22L G28L G35L G42L G06S G08S G10S G12S G14S G16S G20S G25S G30S G38S GR0806L ,0 315 GR1006L ,5 315 GR1008L ,5 315 GR1206L ,5 315 GR1208L ,5 315 GR1210L ,5 315 GR1506L ,0 315 GR1508L ,5 315 GR1510L ,5 315 GR1512L ,5 315 GR1810L ,0 315 GR1812L ,0 315 GR1815L ,5 315 GR2212L ,0 160 GR2215L ,5 160 GR2218L ,0 160 GR2818L ,0 160 GR2822L ,0 160 GR3522L ,0 160 GR3528L ,0 160 GR0806S ,0 630 GR1006S ,5 630 GR1008S ,5 630 GR1206S ,5 630 GR1208S ,5 630 GR1210S ,0 630 GR1612S ,0 400 GR2010S ,0 400 GR2012S ,0 400 GR2016S ,0 400 GR2516S ,5 400 GR2520S ,5 400 GR3020S ,0 400 GR3025S ,5 400 GR3830S ,5 315 Rätten till måttförändringar förbehålls 1:3

32 Skärringskopplingar Artikelgrupp: W Skarvkoppling 90 Skarvkoppling 90 vinkel Kromaterat smidesstål Artikelgrupp: T Skarvkoppling T Skarvkoppling T Kromaterat smidesstål Nyckel vidd 1 ( E1 ) (AR3C) W04LL , W06LL W08LL W06L , W08L , W10L , W12L , W15L , W18L W22L W28L W35L W42L , W06S , W08S , W10S W12S W14S , W16S W20S W25S , W30S W38S , Nyckel vidd 1 ( E1 ) (AR3C) T04LL , T06LL T08LL T06L , T08L , T10L , T12L , T15L , T18L T22L T28L T35L T42L , T06S , T08S , T10S T12S T14S , T16S T20S T25S , T30S T38S , Rätten till måttförändringar förbehålls 1:4

33 Skärringskopplingar Artikelgrupp: K Skarvkoppling Kors Kromaterat smidesstål Skarvkoppling Kors Artikelgrupp: SV Skottkoppling Rak Skottkoppling Rak med motmutter Kromaterat stål Nyckel vidd 1 ( E1 ) K06L ,0 315 K08L ,0 315 K10L ,0 315 K12L ,0 315 K15L ,0 315 K18L K22L K28L K35L K42L ,0 160 K06S ,0 630 K08S ,0 630 K10S K12S K14S ,0 630 K16S K20S K25S ,0 400 K30S K38S ,0 315 Nyckel vidd 1 ( E1 ) ( C2 ) (AR3C) SV06L , SV08L , SV10L , SV12L , SV15L , SV18L SV22L SV28L SV35L SV42L , SV06S , SV08S , SV10S SV12S SV14S , SV16S SV20S SV25S , SV30S SV38S , Rätten till måttförändringar förbehålls 1:5

34 Skärringskopplingar Artikelgrupp: WSV Skottkoppling 90 böj med motmutter Kromaterat smidesstål Skottkoppling 90B Artikelgrupp: GM Motmutter Motmutter för skottkoppling Kromaterat stål Höjd ( h ) ( C2 ) (AR3C) WSV06L 6 12, , WSV08L 8 14, , WSV10L 10 15, , WSV12L 12 17, , WSV15L 15 21, , WSV18L 18 23, WSV22L 22 27, WSV28L 28 30, WSV35L 35 34, WSV42L 42 40, , WSV06S 6 16, , WSV08S 8 17, , WSV10S 10 17, WSV12S 12 21, WSV14S 14 22, , WSV16S 16 24, WSV20S 20 26, WSV25S 25 30, , WSV30S 30 35, WSV38S 38 41, , Höjd ( h ) Nyckel vidd 1 ( E1 ) GM06L M 12x1, GM08L06S M 14x1, GM10L08S M 16x1, GM12L10S M 18x1, GM12S M 20x1, GM15L14S M 22x1, GM16S M 24x1, GM18L M 26x1, GM22L20S M 30x GM28L25S M 36x GM30S M 42x GM35L M 45x GM42L38S M 52x Rätten till måttförändringar förbehålls 1:6

35 Skärringskopplingar Artikelgrupp: GE-KR Artikelgrupp: GE-R Inskruvningskoppling Rak, Utv-R Inskruvningskoppling Rak, Utv-G Inskruvningskoppling Rak Utvändig R-gänga Kromaterat stål Inskruvningskoppling Rak Utvändig G-gänga tätad med skärkant Kromaterat stål Övriga dimensioner o vid nykonstruktion använd Art.grupp GE-R-ED Nyckel vidd 1 ( E1 ) Nyckel vidd 1 ( E1 ) GE04LLKR R 1/8" ,0 100 GE06LLKR R 1/8" GE08LLKR R 1/8" GE08LLKR14 R 1/4" ,5 100 GE10LLKR R 1/4" ,5 100 GE12LLKR R 1/4" ,0 100 GE12LLKR38 R 3/8" ,0 100 GE06LKR R 1/8" ,0 315 GE08LKR R 1/4" ,0 315 GE08LKR38 R 3/8" ,0 315 GE10LKR R 1/4" ,0 315 GE10LKR38 R 3/8" ,0 315 GE12LKR R 3/8" ,0 315 GE12LKR12 R 1/2" ,0 315 GE15LKR R 1/2" ,0 315 GE18LKR R 1/2" GE22LKR R 3/4" GE06SKR R 1/4" ,0 630 GE08SKR R 1/4" ,0 630 GE10SKR R 3/8" ,5 630 GE12SKR R 3/8" GE16SKR R 1/2" ,5 400 GE06LR G 1/8" GE08LR G 1/4" ,0 315 GE10LR G 1/4" ,0 315 GE12LR G 3/8" GE15LR G 1/2" ,0 315 GE18LR G 1/2" GE22LR G 3/4" GE28LR G 1" GE35LR G 1 1/4" GE42LR G 1 1/2" ,0 160 GE06SR G 1/4" ,0 630 GE08SR G 1/4" ,0 630 GE10SR G 3/8" ,0 630 GE12SR G 3/8" ,0 630 GE14SR G 1/2" ,0 630 GE16SR G 1/2" GE20SR G 3/4" GE25SR G 1" ,0 400 GE30SR G 1 1/4" GE38SR G 1 1/2" ,0 315 Rätten till måttförändringar förbehålls 1:7

36 Skärringskopplingar Artikelgrupp: GE-R-ED Inskruvningskoppling Rak Utvändig G-gänga mjuktätad Kromaterat stål ED-tätning av NBR-gummi Inskruvningskoppling Rak, Utv-G, Mjuktätad Nyckel vidd 1 ( E1 ) (AR3C) GE20SRED G 3/4" GE20SR1ED G 1" , GE25SR12ED G 1/2" , GE25SR34ED G 3/4" , GE25SRED G 1" , GE30SR1ED G 1" GE30SRED G 1 1/4" GE38SR114ED G 1 1/4" , GE38SRED G 1 1/2" , Nyckel vidd 1 ( E1 ) (AR3C) GE06LRED G 1/8" GE06LR14ED G 1/4" , GE06LR38ED G 3/8" GE08LR18ED G 1/8" GE08LRED G 1/4" , GE08LR38ED G 3/8" GE08LR12ED G 1/2" , GE10LR18ED G 1/8" , GE10LRED G 1/4" , GE10LR38ED G 3/8" GE10LR12ED G 1/2" , GE12LR14ED G 1/4" , GE12LRED G 3/8" GE12LR12ED G 1/2" , GE12LR34ED G 3/4" , GE15LR38ED G 3/8" GE15LRED G 1/2" , GE15LR34ED G 3/4" , GE18LRED G 1/2" GE18LR34ED G 3/4" GE22LR12ED G 1/2" GE22LRED G 3/4" GE22LR1ED G 1" GE28LR34ED G 3/4" GE28LRED G 1" GE35LR1ED G 1" GE35LRED G 1 1/4" GE42LRED G 1 1/2" , GE06SRED G 1/4" , GE08SRED G 1/4" , GE08SR38ED G 3/8" GE10SR14ED G 1/4" GE10SRED G 3/8" , GE10SR12ED G 1/2" GE12SR14ED G 1/4" GE12SRED G 3/8" , GE12SR12ED G 1/2" GE14SR38ED G 3/8" GE14SRED G 1/2" , GE16SR38ED G 3/8" , GE16SRED G 1/2" GE16SR34ED G 3/4" GE20SR12ED G 1/2" Rätten till måttförändringar förbehålls 1:8

37 Skärringskopplingar Artikelgrupp: GE-M Inskruvningskoppling Rak Utvändig mm-gänga tätad med skärkant Kromaterat stål Övriga dimensioner o vid nykonstruktion använd Art.grupp GE-M-ED Inskruvningskoppling Rak, Utv-M Artikelgrupp: GE-M-ED Inskruvningskoppling Rak, Utv-M, Mjuktätad Inskruvningskoppling Rak Utvändig mm-gänga mjuktätad Kromaterat stål ED-tätning av NBR-gummi Nyckel vidd 1 ( E1 ) Nyckel vidd 1 ( E1 ) (AR3C) GE04LLKM6 M 6x ,0 100 GE04LLKM M 8x ,0 100 GE06LLKM6 M 6x ,5 100 GE06LLKM8 M 8x ,5 100 GE06LLKM M 10x GE06LM14 M 14x1, ,0 315 GE08LLKM M 10x GE06LM M 10x GE08LM M 12x1, ,0 315 GE08LM16 M 16x1, ,5 315 GE08LM18 M 18x1, ,5 315 GE10LM12 M 12x1, ,5 315 GE10LM M 14x1, ,0 315 GE10LM16 M 16x1, ,5 315 GE12LM M 16x1, GE12LM18 M 18x1, ,5 315 GE12LM22 M 22x1, ,0 315 GE15LM16 M 16x1, ,5 315 GE15LM M 18x1, ,0 315 GE15LM22 M 22x1, ,0 315 GE18LM18 M 18x1, ,0 315 GE18LM M 22x1, GE22LM M 26x1, GE22LM22 M 22x1, ,5 315 GE28LM M 33x GE06LMED M 10x GE08LMED M 12x1, , GE10LM12ED M 12x1, , GE10LMED M 14x1, , GE10LM18ED M 18x1, , GE10LM22ED M 22x1, , GE12LM14ED M 14x1, , GE12LMED M 16x1, GE12LM18ED M 18x1, , GE15LMED M 18x1, , GE15LM22ED M 22x1, , GE18LMED M 22x1, GE22LMED M 26x1, GE28LMED M 33x GE35LMED M 42x GE06SMED M 12x1, , GE08SMED M 14x1, , GE10SMED M 16x1, , GE12SMED M 18x1, , GE16SM18ED M 18x1, , GE16SMED M 22x1, , GE20SMED M 27x GE25SMED M 33x , GE30SMED M 42x GE38SMED M 48x , Rätten till måttförändringar förbehålls 1:9

38 Skärringskopplingar Artikelgrupp: GE-N Artikelgrupp: GE-U Inskruvningskoppling Rak Utvändig NPT-gänga Kromaterat stål Inskruvningskoppling Rak, Utv-NPT Inskruvningskoppling Rak Utvändig UN/UNF-gänga mjuktätad med o-ring Kromaterat stål O-ring av NBR-gummi Inskruvningskoppling Rak, Utv-UNF, Mjuktätad Nyckel vidd 1 ( E1 ) Nyckel vidd 1 ( E1 ) GE04LLN 1/ ,0 100 GE06LLN 1/ ,5 100 GE08LLN 1/ ,5 100 GE06LN 1/ ,0 315 GE06LN14 1/ ,0 315 GE08LN 1/ ,0 315 GE10LN 1/ ,0 315 GE10LN12 1/ ,0 315 GE12LN14 1/ ,0 315 GE12LN 3/ ,0 315 GE12LN12 1/ ,0 315 GE15LN 1/ ,0 315 GE18LN 1/ ,5 315 GE22LN 3/ ,5 160 GE28LN ,5 160 GE35LN 1 1/ ,5 160 GE42LN 1 1/ ,0 160 GE06SN 1/ ,0 630 GE08SN 1/ ,0 630 GE10SN 3/ ,5 630 GE12SN14 1/ ,5 630 GE12SN 3/ ,5 630 GE12SN12 1/ ,5 630 GE16SN 1/ ,5 400 GE20SN 3/ ,5 400 GE25SN ,0 400 GE30SN 1 1/ ,5 400 GE38SN 1 1/ ,0 315 GE08LU716 7/ ,0 315 GE10LU716 7/ ,0 315 GE12LU 9/ ,0 315 GE12LU34 3/ ,0 315 GE15LU 3/ ,0 315 GE15LU78 7/ ,3 315 GE18LU 3/ GE18LU78 7/ GE22LU 1 1/ GE22LU78 7/ ,8 160 GE22LU / ,0 160 GE28LU 1 5/ GE28LU / ,5 160 GE35LU 1 5/ GE35LU / GE42LU 1 5/ ,0 160 GE08SU716 7/ ,0 630 GE10SU 9/ GE12SU 9/ GE12SU34 3/ GE16SU34 3/ GE16SU78 7/ ,0 400 GE20SU 1 1/ GE20SU78 7/ GE25SU 1 5/ GE25SU / ,0 400 GE30SU 1 5/ GE38SU 1 5/ ,0 315 GE38SU / Rätten till måttförändringar förbehålls 1:10

39 Skärringskopplingar Artikelgrupp: VEE-R Inskruvningskoppling 45 böj Utvändig G-gänga mjuktätad med o-ring och stödbricka Ställ med kontramutter Kromaterat smidesstål O-ring av NBRgummi Inskruvningskoppling 45, Utv-G, Ställ, Mjuktätad Höjd ( h ) VEE06LR G 1/8" 6 21,7 9,5 315 VEE08LR G 1/4" 8 19,5 12,0 315 VEE10LR G 1/4" 10 24,5 12,0 315 VEE12LR G 3/8" 12 27,5 14,0 250 VEE15LR G 1/2" 15 26,0 17,0 250 VEE18LR G 1/2" 18 32,0 17,0 250 VEE22LR G 3/4" 22 37,5 19,5 160 VEE28LR G 1" 28 36,0 23,0 160 VEE35LR G 1 1/4" 35 38,0 27,0 160 VEE42LR G 1 1/2" 42 38,0 26,0 160 VEE06SR G 1/4" 6 18,5 11,0 315 VEE08SR G 1/4" 8 22,5 13,0 315 VEE10SR G 3/8" 10 24,5 13,0 250 VEE12SR G 3/8" 12 24,5 17,0 250 VEE16SR G 1/2" 16 31,0 16,0 250 VEE20SR G 3/4" 20 33,0 19,0 250 VEE25SR G 1" 25 35,0 22,0 250 VEE30SR G 1 1/4" 30 37,0 24,0 160 VEE38SR G 1 1/2" 38 37,0 24,0 160 Artikelgrupp: WE-KR Inskruvningskoppling 90, Utv-R Inskruvningskoppling 90 Utvändig R-gänga Kromaterat smidesstål Vid nykonstruktion se Art.grupp WEE Höjd ( h ) WE04LLKR R 1/8" ,0 100 WE06LLKR R 1/8" ,5 100 WE08LLKR R 1/8" ,5 100 WE10LLKR R 1/4" ,0 100 WE12LLKR R 1/4" ,0 100 WE06LKR R 1/8" ,0 315 WE08LKR18 R 1/8" ,0 315 WE08LKR R 1/4" ,0 315 WE08LKR38 R 3/8" ,0 315 WE10LKR R 1/4" ,0 315 WE10LKR38 R 3/8" ,0 315 WE12LKR R 3/8" ,0 315 WE12LKR12 R 1/2" ,0 315 WE12LKR14 R 1/4" ,5 315 WE15LKR R 1/2" ,0 315 WE18LKR R 1/2" ,5 315 WE06SKR R 1/4" ,0 630 WE08SKR R 1/4" ,0 630 WE10SKR R 3/8" ,5 630 WE12SKR R 3/8" ,5 630 WE14SKR R 1/2" ,0 630 WE16SKR R 1/2" ,5 400 Rätten till måttförändringar förbehålls 1:11

40 Skärringskopplingar Artikelgrupp: WE-R Inskruvningskoppling 90 Utvändig G-gänga tätad med skärkant Kromaterat smidesstål Vid nykonstruktion se Art.grupp WEE Inskruvningskoppling 90, Utv-G Artikelgrupp: WEE-R Inskruvningskoppling 90, Utv-G, Ställ, Mjuktätad Inskruvningskoppling 90 böj, Utvändig G-gänga mjuktätad med o-ring o stödbricka Ställ med kontramutter Kromaterat smidesstål O-ring av NBR-gummi Höjd ( h ) WE22LR G 3/4" ,5 160 WE28LR G 1" ,5 160 WE35LR G 1 1/4" ,5 160 WE42LR G 1 1/2" ,0 160 WE20SR G 3/4" ,5 400 WE25SR G 1" ,0 400 WE30SR G 1 1/4" ,5 250 WE38SR G 1 1/2" ,0 250 Höjd ( h ) WEE04LLR G 1/8" 4 18,5 11,5 250 WEE06LLR G 1/8" 6 16,5 13,0 250 WEE06LR G 1/8" 6 20,2 14,0 315 WEE08LR G 1/4" 8 22,5 16,0 315 WEE10LR G 1/4" 10 24,5 17,0 315 WEE12LR G 3/8" 12 27,5 19,0 250 WEE15LR G 1/2" 15 30,0 21,0 250 WEE18LR G 1/2" 18 36,5 24,0 250 WEE22LR G 3/4" 22 37,5 28,0 160 WEE28LR G 1" 28 41,0 31,0 160 WEE35LR G 1 1/4" 35 49,0 38,0 160 WEE42LR G 1 1/2" 42 51,0 38,0 160 WEE06SR G 1/4" 6 22,5 15,5 315 WEE08SR G 1/4" 8 26,5 18,0 315 WEE10SR G 3/8" 10 28,5 18,0 250 WEE12SR G 3/8" 12 28,5 22,0 250 WEE16SR G 1/2" 16 36,0 25,0 250 WEE20SR G 3/4" 20 38,0 28,0 250 WEE25SR G 1" 25 41,0 30,5 250 WEE30SR G 1 1/4" 30 48,0 36,0 160 WEE38SR G 1 1/2" 38 53,0 34,0 160 Rätten till måttförändringar förbehålls 1:12

41 Skärringskopplingar Artikelgrupp: WE-KM Inskruvningskoppling 90 Utvändig konisk mm-gänga Kromaterat smidesstål Inskruvningskoppling 90, Utv-KM Artikelgrupp: WE-N Inskruvningskoppling 90, Utv-NPT Inskruvningskoppling 90 Utvändig NPF-gänga Kromaterat smidesstål Höjd ( h ) WE06LLKM6 M 6x ,5 100 WE06LLKM8 M 8x ,5 100 WE06LLKM M 10x ,5 100 WE06LKM M 10x ,0 315 WE08LKM M 12x1, ,0 315 WE15LKM M 18x1, ,0 315 Höjd ( h ) WE04LLN 1/8" ,0 100 WE06LLN 1/8" ,5 100 WE8LLN 1/8" ,5 100 WE06LN 1/8" ,0 315 WE08LN 1/4" ,0 315 WE10LN 1/4" ,0 315 WE12LN 3/8" ,0 315 WE12LN14 1/4" ,0 315 WE15LN 1/2" ,0 315 WE18LN 1/2" ,5 315 WE22LN 3/4" ,5 160 WE06SN 1/4" ,0 630 WE08SN 1/4" ,0 630 WE10SN 3/8" ,5 630 WE12SN 3/8" ,5 630 WE16SN 1/2" ,5 400 WE20SN 3/8" ,5 400 Rätten till måttförändringar förbehålls 1:13

42 Skärringskopplingar Artikelgrupp: TE-KR Inskruvningskoppling T Utvändig R-gänga Kromaterat smidesstål Vid nykonstruktion se Art.grupp: TEE Inskruvningskoppling T, Utv-R Artikelgrupp: TEE-R Inskruvningskoppling T, Utv-G, Ställ, Mjuktätad Inskruvningskoppling T Utvändig G-gänga mjuktätad med o-ring o stödbricka Ställ med kontramutter Kromaterat smidesstål O-ring av NBR-gummi Höjd ( h ) TE04LLKR R 1/8" ,0 100 TE06LLKR R 1/8" ,5 100 TE08LLKR R 1/8" ,5 100 TE06LKR R 1/8" ,0 315 TE08LKR R 1/4" ,0 315 TE10LKR R 1/4" ,0 315 TE12LKR R 3/8" ,0 315 TE15LKR R 1/2" ,0 315 TE18LKR R 1/2" ,5 315 TE06SKR R 1/4" ,0 630 TE08SKR R 1/4" ,0 630 TE10SKR R 3/8" ,5 630 TE12SKR R 3/8" ,5 630 TE16SKR R 1/2" ,5 400 Höjd ( h ) TEE06LR G 1/8" 6 20, TEE08LR G 1/4" 8 22, TEE10LR G 1/4" 10 24, TEE12LR G 3/8" 12 27, TEE15LR G 1/2" 15 30, TEE18LR G 1/2" 18 36, TEE22LR G 3/4" 22 37, TEE28LR G 1" 28 41, TEE35LR G 1 1/4" 35 49, TEE42LR G 1 1/2" 42 51, TEE06SR G 1/4" 6 22, TEE08SR G 1/4" 8 26, TEE10SR G 3/8" 10 28, TEE12SR G 3/8" 12 28, TEE16SR G 1/2" 16 36, TEE20SR G 3/4" 20 38, TEE25SR G 1" 25 41, TEE30SR G 1 1/4" 30 48, TEE38SR G 1 1/2" 38 53, Rätten till måttförändringar förbehålls 1:14

43 Skärringskopplingar Artikelgrupp: TE-R Inskruvningskoppling T Utvändig G-gänga tätad med skärkant Kromaterat smidesstål Vid nykonstruktion se Art.grupp: TEE Inskruvningskoppling T, Utv-G Artikelgrupp: LEE-R Inskruvningskoppling L, Utv-G, Ställ, Mjuktätad Inskruvningskoppling L. Utvändig G-gänga mjuktätad med o-ring o stödbricka Ställ med kontramutter Kromaterat smidesstål O-ring av NBR-gummi Höjd ( h ) TE22LR G 3/4" ,5 160 TE28LR G 1" ,5 160 TE20SR G 3/4" ,5 400 TE25SR G 1" ,0 400 TE30SR G 1 1/4" ,5 250 TE38SR G 1 1/2" ,0 250 Höjd ( h ) LEE06LR G 1/8" 6 20,2 14,0 315 LEE08LR G 1/4" 8 22,5 16,0 315 LEE10LR G 1/4" 10 24,5 17,0 315 LEE12LR G 3/8" 12 27,5 19,0 250 LEE15LR G 1/2" 15 30,0 21,0 250 LEE18LR G 1/2" 18 36,5 24,0 250 LEE22LR G 3/4" 22 37,5 28,0 160 LEE28LR G 1" 28 41,0 31,0 160 LEE35LR G 1 1/4" 35 49,0 38,0 160 LEE42LR G 1 1/2" 42 51,0 38,0 160 LEE06SR G 1/4" 6 22,5 15,5 400 LEE08SR G 1/4" 8 26,5 18,0 400 LEE10SR G 3/8" 10 28,5 18,0 400 LEE12SR G 3/8" 12 28,5 22,0 400 LEE16SR G 1/2" 16 36,0 25,0 400 LEE20SR G 3/4" 20 38,0 28,0 400 LEE25SR G 1" 25 41,0 30,5 315 LEE30SR G 1 1/4" 30 48,0 36,0 250 LEE38SR G 1 1/2" 38 53,0 34,0 200 Rätten till måttförändringar förbehålls 1:15
