3 Innehåll Teknik Allmänt om testnipplar och tillbehör 4 Allmänt om manometrar 4 Mätsystem 5 Översikt 6 Mätslangar Mätslangar - Stauff 1:1 Mätslangar - Tema 1:3 Mätkopplingar Mätnipplar - Stauff 2:1 Mätnipplar - Tema 2:8 Mätadapter 2:10 Mätväskor Mätväskor - Stauff 3:1 Mätväskor - Tema 3:2 Manometrar Manometrar 4:1 Tillbehör - Manometrar 4:6

4 Produktregister Artikelgrupp Artikelgrupp Artikelgrupp : : : : : :3 132-M - ST : : : ST-63-G... 4: : : : : : : : : : :6 - D - DGV... 2:5 DKIR... 4:8 DMC... 4:1 - E - EMV... 4:7 - F - FT2... 4:9 - J - JGV... 2:6 JMA - SSJ... 2:10 - K - KBMR... 4:8 - M - M01-M - ST-M... 2:1 M01-NPT - ST-N... 2:2 M01-R - ST-R... 2:1 M01-RL-RS - ST... 2:3 M01-UNF - ST-U... 2:2 M02 - ST-MO... 2:12 M :12 M :3 MAVE-R... 2:11 MAV-R... 2:11 MS01 - ST... 1:1 MS02 - ST :2 MV :1 MV :1 - O - OFEG... 2:4 - S - SPG-DIGI... 4:1 ST :12

5 Allmänt om testnipplar och tillbehör Testnipplar används i huvudsak till kontroll av höga och låga eller vakuum samt vid uttag av prover ur hydrauliska system. Man kan som special få vissa testnipplar anpassade för användning till gaser, t. ex. nitrogen, naturgas samt propangas. Mycket viktigt är att uppge vilket media samt under vilka förutsättningar. Mätslangar i kombination med mätnipplar kan med fördel användas som slangar i minihydraulsystem. Om ni inte finner just den artikel som ni söker i denna katalog, kontakta Specma Component för vidare info. Minimess På marknaden finns ett antal olika typer av testnipplar. De vanligast förekommande är de så kallade Minimess-systemet, som bygger på en mutter med invändig M16x2-gänga, finns även med M16x1,5 o S12,65x1,5, och ett stift som öppnar ventilen vid monteringen av mätutrustningen. Orsaken att detta system blivit vanligast är, högre värden än de övriga systemen, samt ett robust och driftsäkert utförande. Mätnipplarna till detta system finns med kul- alt. kägeltätning med de vanligaste anslutningstyperna mot gällande rörkopplingsstandarder och gängtyper. Pin Lock Ett annat system är det så kallade Pin Lock -systemet, vars fördel är mindre inbyggnadsmått. Detta system bygger på en sk. plugg-in anslutning. Stiftet på mätslangen s in i mätnippeln och låses med ett låsstift. Mätnipplarna i detta system finns endast med kultätning. Denna typ av nippel tillverkas med ett begränsat antal anslutningstyper och gängor, samt har lägre värden. TEMA 100 Tema 100 är ytterligare ett annat mätsystem. Det bygger på snabbkopplingsprincipen. Dvs. mätnipplarna som monteras in i hydraulsystemet är snabbkopplingshanar. Ett snabbt och smidigt system där snabbkopplingshonan sitter på mäthandtaget. Mäthandtaget har alltid en avluftningsskruv för exaktare mätvärden. Tema 100 går även som special att erhålla för mätning av gasformiga medier. Allmänt om manometrar En manometer är ett indikerande mätdon för mätning av över- och under i förhållande till rådande atmosfär. Den innehåller ett mekaniskt alt. elektroniskt mätverk, där förändringar omvandlas och visas på en skala med visare alternativt digitalt. Mekaniska manometrar Med en mekanisk manometer kan endast mätas mot ett referens. Som referens fungerar normalt atmosfäret. Trycket som mätaren visar är alltså skillnaden mellan uppmätt och luftet vid mättillfället. För att erhålla så exakta värden som möjligt, måste de mekaniska manometrarna luftas, dvs. att lätta på den gummihatt som sitter ovanpå manometerns hus, varvid det aktuella atmosfäret blir rätt. Vid fast installation rekommenderas att klippa eller sticka ett hål i gummihatten. Om en glyserindämpad manometer används, var aktsam så ej dämpvätskan rinner ut. Vid lös manometer monterad med s.k. skyddshatt, måste man utföra denna luftning före varje mättillfälle. Digitala manometrar En digitalmanometer typ DMC representerar den mest praktiska och kostnadseffektiva mätinstrumentet för mätning av, (temperatur som tillval), med en hög noggrannhet ± 0,2 % och tillförlitlighet. Tryckmätarens känselelement är konstruerad i en sluten enhet. På detta sätt kan vi garantera en långsiktig stabil mätning med en låg avvikelse vid användning ute på fältet. Den digitala delen av mätaren består av en mikroprocessor som kontrollerar insamling av filtrerade data, avläser 20 ggr/sek. vars värden återges i LCD-displayen. Den digitala manometerns typ DMC strömförsörjning har ett inbyggt batteri med en garanterad livslängd på ett år tack vare den inbyggda AUTO POWER-OFF funktionen. 4

6 Mätsystem Minimess Pin Lock Tema 100 5

7 Översikt - MS01 MS :1 1:2 1:3 M01-R M01-M M01-NPT M01-UNF M01-RL-RS Stauff Mini Mess 2:1 2:1 2:2 2:2 2:3 M05 OFEG DGV JGV 2:3 2:4 2:5 2:6 139 MAVE-R / MAV-R M02 M03 ST1616 2:8 2:11 2:12 2:12 2: M JMA Mätnipplar och tillbehör Tema 100 2:10 2:10 2:13 2: :7 2:7 2:8 2:8 2:9 MV01 MV Mätslang Mätnipplar Mätadapter Mätväskor 3:1 3:1 3:2 DMC SPG-DIGI 201 / / 711 Manometer Manometer Tillbehör 4:1 4:1 4:2 / 4:4 4:3 / 4: / / DKIR / KBMR EMV / 1500 FT2 4:6 4:6 / 4:8 4:7 4:7 4:9 6

8 Skärrings- Jic- och Orfskopplingar Hydraulrör och klammer Se dessa produkter i våra kataloger Rörkopplingar, rör och klammer och Adapters

9 Mätslangar - Stauff MS01 - ST Mätslang med mät- och manometeranslutning Mätslang monterad med mätanslutning M16x2 och manometeranslutning Inv-G 1/4" Längd = Anslutningsände / Anslutningsände Temp.omr: -40 C C Egenskaper: Resistent mot alla mineral och nästan alla syntetiska oljor. Slangarna får ej komma i beröring med heta föremål. Innertub: Polyamid Armering: Flätad syntetfiber Ytterhölje: Polyamid Kopplingar: Stål, kromaterad Arbetset i tabellen gäller vid +50 C Andra längder mot förfrågan Gänga 2 ( T2 ) Längd mm ( L ) Arbets Spräng MS M 16x2 G 1/4" MS M 16x2 G 1/4" MS M 16x2 G 1/4" MS M 16x2 G 1/4" MS M 16x2 G 1/4" MS M 16x2 G 1/4" MS M 16x2 G 1/4" :1

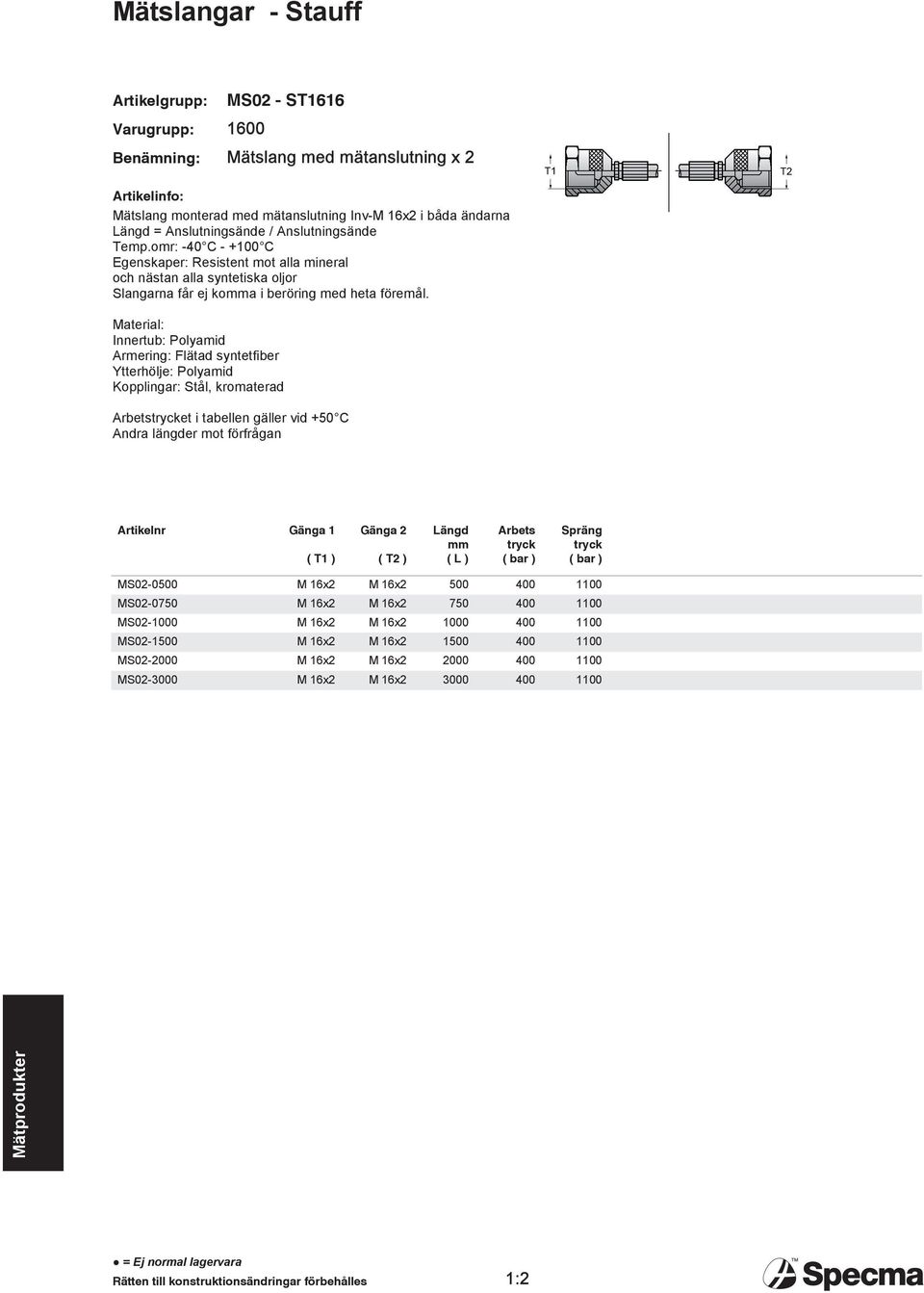

10 Mätslangar - Stauff MS02 - ST1616 Mätslang med mätanslutning x 2 Mätslang monterad med mätanslutning Inv-M 16x2 i båda ändarna Längd = Anslutningsände / Anslutningsände Temp.omr: -40 C C Egenskaper: Resistent mot alla mineral och nästan alla syntetiska oljor Slangarna får ej komma i beröring med heta föremål. Innertub: Polyamid Armering: Flätad syntetfiber Ytterhölje: Polyamid Kopplingar: Stål, kromaterad Arbetset i tabellen gäller vid +50 C Andra längder mot förfrågan Gänga 2 ( T2 ) Längd mm ( L ) Arbets Spräng MS M 16x2 M 16x MS M 16x2 M 16x MS M 16x2 M 16x MS M 16x2 M 16x MS M 16x2 M 16x MS M 16x2 M 16x :2

11 Mätslangar - Tema 130 Mätslang, Snabbkoppling 150, Mätnippel 120 Mätslang 130 Tema Snabbkoppling Hona 150 Mätnippel 120 Temp.omr: -40 C C Egenskaper: Resistent mot alla mineral och nästan alla syntetiska oljor Slangarna får ej komma i beröring med heta föremål. Material : Innertub: Polyamid Armering: Flätad syntetfiber Yttertub: Polyamid Kopplingar: Stål, kromaterad Arbetset i tabellen gäller vid +50 C Andra längder mot förfrågan Artikeln Anslutn. Snabbkoppl. Anslutn. Mätnippel Längd mm ( L ) Arbets Spräng 130 G 1/8" , G 1/8" , :3

12 Mätnipplar - Stauff M01-R - ST-R Mätnippel, Utv-G Mätnippel Utvändig G-gänga, mjuktätad Utvändig mm-gänga (16x2) Anslutningabar under, max 400 bar Temp.omr: C Hus: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Andra material mot förfrågan Nyckel vidd ( E ) Arbets M01-R1/8 G 1/8" M01-R1/4 G 1/4" M01-R3/8 G 3/8" M01-R1/2 G 1/2" M01-M - ST-M Mätnippel, Utv-M Mätnippel Utvändig mm-gänga, mjuktätad Utvändig mm-gänga (16x2) Anslutningabar under, max 400 bar Temp.omr: C. Hus: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Andra material mot förfrågan Nyckel vidd ( E ) Arbets M01-M08X1.0 * M 8x M01-M10X1.0 M 10x M01-M10X1.25 ** M 10x1, M01-M12X1.5 M 12x1, M01-M14X1.5 M 14x1, M01-M16X1.5 M 16x1, * O-ringstätad anslutning ** Med skärkant, ej mjuktätad 2:1

13 Mätnipplar - Stauff M01-NPT - ST-N Mätnippel, Utv-NPT Mätnippel Utvändig NPT-gänga Utvändig mm-gänga (16x2) Anslutningabar under, max 400 bar Temp.omr: C. Hus: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Andra material mot förfrågan Nyckel vidd ( E ) Arbets M01-1/8NPT NPT 1/8" M01-1/4NPT NPT 1/4" M01-UNF - ST-U Mätnippel, Utv-UNF Mätnippel Utvändig UNF-gänga med o-ring Utvändig mm-gänga (16x2) Anslutningabar under, max 400 bar Temp.omr: C. Hus: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Andra material mot förfrågan Nyckel vidd ( E ) Arbets M01-5/16-24UNF UNF 5/ M01-7/16-20UNF UNF 7/ M01-1/2-20UNF UNF 1/ M01-9/16-18UNF UNF 9/ :2

14 Mätnipplar - Stauff M01-RL-RS - ST Mätnippel, Rörstuds Mätnippel med rörstuds avsedd för montering i skärringskoppling Anslutningabar under, max 400 bar Temp.omr: C Hus: Stål, kromaterad Ventil o Kula: Stål, rostfritt Skyddshatt: Stål, kromaterad Andra material, storlekar och typer mot förfrågan Rördim. ( Ø ) Nyckel vidd ( E ) Tryck klass M01-RS L/S M01-RS L/S M01-RS L/S M01-RS L/S M01-RS S M01-RS L M01-RS S M05 Mätnippel, Utv-G, Kägla Mätnippel Utvändig G-gänga, mjuktätad Utvändig mm-gänga (16x2) Anslutningabar under, max 400 bar Temp.omr: C Hus: Stål, kromaterad Ventil o Kägla: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Andra material mot förfrågan Denna nippel kan erhållas som special för gas. Mätnipplar med kägla kan mot förfrågan erhållas i samma anslutningstyper som de med kula. Nyckel vidd ( E ) Arbets M05-G1/8 G 1/8" M05-G1/4 G 1/4" M05-G3/8 G 3/8" :3

15 Mätnipplar - Stauff OFEG Adapter Rak Utvändig UNF-gänga, plantätad med o-ring Invändig UNF-gänga, plantätad Mätuttag M16x2 Temp.omr: C Adapter: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Adapter Rak, Utv-ORFS, Inv-ORFS, Mätuttag Gänga 2 ( T2 ) Bygg längd ( C ) Arbets OFEG / / ,2 630 OFEG / / ,3 630 OFEG / / ,1 630 OFEG , :4

16 Mätnipplar - Stauff DGV Adapter Rak med mutter o skärringsanslutning DIN 2353 Mätuttag M16x2 Temp.omr: C Adapter: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Skyddshatt: Stål, kromaterad Adapter Rak med Skärringsanslutning, Mätuttag Rördim. ( Ø ) Bygg längd ( C ) Arbets DVG-06-L DVG-08-L DVG-10-L DVG-12-L DVG-15-L DVG-18-L DVG-22-L DVG-28-L DVG-35-L DVG-42-L DVG-06-S DVG-08-S DVG-10-S DVG-12-S DVG-14-S DVG-16-S DVG-20-S DVG-25-S DVG-30-S DVG-38-S :5

17 Mätnipplar - Stauff JGV Adapter Rak Utvändig UNF-gänga, 37 tätkona Mätuttag M16x2 Temp.omr: C Adapter: Stål, kromaterad Ventil o Kula: Stål, rostfritt Tätningar: NBR-gummi Adapter Rak, Utv-JIC, Mätuttag Gänga 2 ( T2 ) Längd ( L ) Arbets JGV-04 7/ / ,0 630 JGV-05 1/2-20 1/ ,0 630 JGV-06 9/ / ,0 630 JGV-08 3/4-16 3/ ,5 630 JGV-10 7/8-14 7/ ,5 630 JGV / / ,0 630 JGV / / ,0 630 JGV / / ,5 630 JGV / / , :6

18 Mätnipplar - Tema 120 Mätnippel Utvändig mm-gänga, mjuktätad med ventil Temp.omr: C Mätnippel, Utv-G Hus: Härdat Stål, kromaterad + lack Skyddshatt 125: Blyfri PVC, finns även i metall, best.nr. 126K Ventilen tål 90% absolut vakuum Artikeln Nyckel vidd ( E ) Längd ( L ) Arbets 120 G 1/8" G 1/4" Mätnippel, Utv-M Mätnippel Utvändig mm-gänga, mjuktätad med ventil Temp.omr: C Hus: Härdat Stål, kromaterad + lack Skyddshatt 125: Blyfri PVC, finns även i metall, best.nr. 126K Ventilen tål 90% absolut vakuum Artikeln Nyckel vidd ( E ) Längd ( L ) Arbets 128 M 10x M 12x1, M 14x1, :7

19 Mätnipplar - Tema 150 Snabbkoppling, Inv-G Snabbkoppling Invändig G-gänga Passande mätnipplar Tema Tätningar: NBR-gummi Artikeln Arbets 150 G 1/4" Avluftningsblock Invändig G-gänga med luftskruv Avluftningsblock, Inv-G För att erhålla rätt mätvärde, speciellt vid dynamisk mätning, är det av största vikt att det ej finns luft innesluten mellan mätnippel och givare. Efter avslutad mätning, öppna avluftningsskruven för att evakuera innestängt. Artikeln Gänga 2 ( T2 ) G 1/8" G 1/4" 139 Övergångsadapter Rak, Inv-M, "Mini Mess", Tema 100 Övergångsadapter Invändig M16x2 gänga med stift till Tema Mätnippel 120 Artikeln Gänga 2 ( T2 ) 139 Nippel 120 M 16x1,5 2:8

20 Mätnipplar - Tema Mäthandtag med avluftningsskruv Mäthandtag med manometeranslutning samt snabbkoppling, Typ 150 Handtaget är försett med avluftningsskruv För att erhålla rätt mätvärde, speciellt vid dynamisk mätning, är det av största vikt att det ej finns luft innesluten mellan mätnippel och givare. Efter avslutad mätning, öppna avluftningsskruven för att evakuera innestängt. Går att koppla under, max 60 bar. Artikeln G 1/4" 2:9

21 Mätadapter 132-M - ST1201 Adapter Rak Utvändig G-gänga 60 tätkona Tätform A DIN 3852, tredofas Invändig G-gänga för mätuttag Stål, kromaterad Mätadapter Rak, Utv-G, Mätuttag Gänga 2 ( T2 ) Nyckel vidd ( E ) Längd ( L ) M02 G 1/4" G 1/8" M02 G 3/8" G 1/8" M02 G 1/2" G 1/8" M02 G 3/4" G 1/8" M04 G 1" G 1/4" Varugrupp: 1300 Adapter Rak Invändig UNF-gänga 37 tätkona Invändig G-gänga Stål, kromaterad JMA - SSJ Mätadapter Rak, Inv-JIC, Inv-G Gänga 2 Längd ( T2 ) ( L ) JMA UNF 7/16-20 G 1/4" 29 JMA UNF 1/2-20 G 1/4" 29 JMA UNF 9/16-18 G 1/4" 29 JMA UNF 3/4-16 G 1/4" 32 JMA * UNF 7/8-14 G 1/4" 32 JMA * UNF 1 1/16-12 G 1/4" 37 JMA * UNF 1 5/16-12 G 1/4" 38 JMA * UNF 1 5/8-12 G 1/4" 40 JMA * UNF 1 7/8-12 G 1/4" 36 * Utförande Typ 2 2:10

22 Mätadapter Manometerkoppling Rak Invändig mm-gänga 24 tätkona mjuktätad med o-ring Invändig G-gänga med skärkantring Hus: Stål, kromaterad MAVE-R Varugrupp: 3000 Manometerkoppling Rak Rördim. ( Ø ) Nyckel vidd ( E ) Arbets MAVE06LR G 1/4" MAVE08LR G 1/4" MAVE10LR G 1/4" MAVE12LR G 1/4" MAVE06SR G 1/2" MAVE08SR G 1/2" MAVE10SR G 1/2" MAVE12SR G 1/2" Manometerkoppling Rak Invändig G-gänga med skärkantring Hus: Stål, kromaterad MAV-R Varugrupp: 3000 Manometerkoppling Rak Rördim. ( Ø ) Nyckel vidd ( E ) Bygg längd ( C ) Arbets MAV06LR G 1/4" ,0 315 MAV08LR G 1/4" ,0 315 MAV10LR G 1/4" ,0 315 MAV12LR G 1/4" ,0 315 MAV06SR G 1/2" ,0 630 MAV08SR G 1/2" ,0 630 MAV10SR G 1/2" ,5 630 MAV12SR G 1/2" , :11

23 Mätadapter M02 - ST-MO Övergångsadapter Rak, Inv-G Mano, Inv-M Övergångsadapter Rak Invändig G-gänga med tätning i botten för manometer Invändig mätmutter M 16x2 med stift Stål, kromaterad Gänga 2 ( T2 ) Arbets M02-G1/4 G 1/4" M 16x2 630 M03 Skottadapter Rak, Inv-G Mano, Utv-M Skottadapter Rak med motmutter för fast montage Invändig G-gänga med tätning i botten för manometer Invändig M 16x2 för mätslang Stål, kromaterad Gänga 2 ( T2 ) Arbets M03-G1/4 G 1/4" M 16x2 630 M03-G1/2 G 1/2" M 16x2 630 ST1616 Skarvadapter Rak Utvändig M16x2 Utvändig M16x2 Avsedd för skarvning av mätslangar Stål, kromaterad Mätslangsadapter, Utv-M16, Utv-M16 Artikeln FT1616 M16x2 2:12

24 Mätadapter Varugrupp: 1400 Mellanfläns Kod 61, SAE 3000 PSI Invändig G-gänga för mätnippel med o-ringsspår på en sida Genomgående skruvhål Stål, kromaterad Mellanfläns, Kod 61, O-ringsspår Hål indelning ( I x M ) Dim. ( Ø ) /8" 47,6x22,2 3/4" /8" 47,6x22,2 3/4" /8" 52,4x26,2 1" /8" 52,4x26,2 1" /4" 58,7x30,2 1 1/4" /8" 58,7x30,2 1 1/4" /4" 69,9x35,7 1 1/2" /4" 69,9x35,7 1 1/2" Varugrupp: 1400 Mellanfläns Kod 62, SAE 6000 PSI Invändig G-gänga för mätnippel med o-ringsspår på en sida Genomgående skruvhål Stål, kromaterad Mellanfläns, Kod 62, O-ringsspår Hål indelning ( I x M ) Dim. ( Ø ) /8" 50,8x23,8 3/4" /8" 50,8x23,8 3/4" /8" 57,2x27,8 1" /8" 57,2x27,8 1" /4" 66,7x31,6 1 1/4" /8" 66,7x31,6 1 1/4" /4" 79,4x36,7 1 1/2" /4" 79,4x36,7 1 1/2" /4" 96,8x44,5 2" 2:13

25 Mätväskor - Stauff MV01 Mätväska Stauff, M16x2, bar Innehåll: 1st Mätslang MS02 L=2000 mm 1st Manometer Ø 63, bar, Utv-G 1/4" 1st Adaper M03, Utv-M 16x2, Inv-G 1/4" mano.uttag 1st Adapter M02, Inv-M 16x2, Inv-G 1/4" mano.uttag 1st Mätnippel, M01-R14 1st Mätnippel, M01-M10x1 1st Adapter, Utv-G 1/2", Inv-M 10x1 1st Adapter, Utv-G 1/2", Inv-M 10x1 MV01 MV02 Mätväska Stauff, M16x2, bar Innehåll: 1st Mätslang MS02 L=2000 mm 1st Manometer Ø 63, 0-40 bar, Utv-G 1/4" 1st Manometer Ø 63, bar, Utv-G 1/4" 1st Adaper M03, Utv-M 16x2, Inv-G 1/4" mano.uttag 1st Adapter M02, Inv-M 16x2, Inv-G 1/4" mano.uttag 1st Mätnippel, M01-R14 1st Mätnippel, M01-M10x1 1st Adapter, Utv-G 3/8", Inv-M 10x1 1st Adapter, Utv-G 1/2", Inv-M 10x1 MV02 3:1

26 Mätväskor - Tema 108 Mätväska Tema 100, bar Innehåll: 1st Mäthandtag med avluftningsskruv 1st Manometer 0-40 bar 1st Manometer bar 1st Manometer bar 1st 139 Övergångsadapter, M16x2 / Tema 100 1st 120 Mätnippel, G1/8" o-ringstätad 1st 135 Övergångsadapter, Inv-G 1/4", Utv-G 1/8" 1st 136 Övergångsadapter, Inv-G 1/8", Utv-G 1/4" 1st 130 Mätslang, L=2500 mm, komplett med mätanslutning o snabbkoppling :2

27 Manometrar DMC Varugrupp: 1500 Manometer Digital DMC, Digital manometer Noggrannhetsklass +/- 0,2% av full skala Interna batterier med 1 års livslängd Standardanslutning för 700bar: DN08/1/4" Utv. (Övriga 1/2") Intern upplösning 16 bit LCD-display Programmerbart filter och upplösning Minimum o maximum peakavläsning Temperaturavläsning som tillval (TEMPDMC) För inbyggnad special (TCINC) Avläsning: 20 ggr/sek Programmerbar auto-power off Hus: Aluminium Sensor: Stål, rostfritt Finns som special med mätområden: -0/+1, -0/+2,5, 0/+1, 0/+2,5, 0-+5, 0-+10, 0-+20, 0-+50, , , , , , , bar Dim. 1 ( Ø1 ) Mätomr. F.S. Std Upplösning Std. DMC-700B G 1/4" ,1 Varugrupp: 1500 SPG-DIGI Manomter Digital SPG-DIGI, Digital manometer Noggrannhetsklass +/- 0,5% av full skala Interna batterier med ca timmars drifttid Standardanslutning: Utv-G 1/4" LCD-display, även med grafisk skala för peakar Minimum o maximum peakavläsning Avläsning: 10 ms Programmerbar auto-power off Temp.omr: -10 C C Omgivande temp: -20 C C Skyddsklass: EN IP67 Hus: Stål, förzinkat med skyddshuva av TPE Anslutning: Stål, rostfritt Finns som special med mätområden: bar, bar, bar Dim. 1 ( Ø1 ) Mätomr. Spräng SPG-DIGI-B0600-B G 1/4" :1

28 Manometrar 201 Varugrupp: 1500 Manometer Frimonterad, Ansl. Ned Tryckmätare i standardutförande För frimontage med anslutning nedåt Utan glyserinfyllning Tryckenhet: Bar / Mpa För mätning av flytande eller gasformiga, icke aggressiva medier Skyddsklass IP 67 Tillåtet arbets: 2/3 av skalvärdet vid pulserande 3/4 av skalvärdet vid konstant Temp.omr: -25 C C Hus: Stålplåt, lackerad Anslutning: Mässing OT 59 Aluminiumtavla: Vit med svart skala och visare Packning: Neopren (CR) Fönster: Plexiglas Övriga dimensioner och mätvärden mot förfrågan Dim. 1 ( Ø1 ) Mätomr G 1/8" , G 1/8" G 1/8" G 1/8" G 1/8" /-1+0 G 1/4" / G 1/4" , G 1/4" , G 1/4" G 1/4" G 1/4" G 1/4" :2

29 Manometrar 211 Varugrupp: 1500 Manometer Frimonterad, Ansl. Bak Tryckmätare i standardutförande För frimontage med anslutning bakåt Utan glyserinfyllning Tryckenhet: Bar / Mpa För mätning av flytande eller gasformiga, icke aggressiva medier Skyddsklass IP 67 Tillåtet arbets: 2/3 av skalvärdet vid pulserande 3/4 av skalvärdet vid konstant Temp.omr: -25 C C Hus: Stålplåt, lackerad Anslutning: Mässing OT 59 Aluminiumtavla: Vit med svart skala och visare Packning: Neopren (CR) Fönster: Plexiglas Övriga dimensioner och mätvärden mot förfrågan Dim. 1 ( Ø1 ) Mätomr G 1/8" , G 1/8" G 1/8" G 1/8" G 1/8" G 1/4" , G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" , G 1/4" G 1/4" G 1/4" G 1/4" :3

30 Manometrar 701 Varugrupp: 1500 Manometer Frimonterad, Ansl. Ned Tryckmätare i glycerindämpat utförande För frimontage med anslutning nedåt Glyserindämpad Går att förse med bakfläns Mätnoggrannhet enl. EN 837 Tryckenhet: Bar / Mpa För mätning av flytande eller gasformiga, icke aggressiva medier Samt vid hårda driftsförhållanden där vibrationer och stötar förekommer Skyddsklass IP 67 Temp.omr: -20 C C Hus: Stål, rostfritt AISI 316 Anslutning: Mässing OT 59 Verk: Kuggväxel i mässing OT 59 Aluminiumtavla: Vit med svart skala och visare Packning: Neopren (CR) Fönster: Plexiglas Andra typer och mätvärden mot förfrågan Dim. 1 ( Ø1 ) Mätomr G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" :4

31 Manometrar 711 Varugrupp: 1500 Manometer Frimonterad, Ansl. Bak Tryckmätare i glycerindämpat utförande För frimontage med anslutning bakåt Glyserindämpad Går att erhålla med frontfläns, Art.nr. 731-, eller för bygelmontage, Art.nr Mätnoggrannhet enl. EN 837 Tryckenhet: Bar / Mpa För mätning av flytande eller gasformiga, icke aggressiva medier Samt vid hårda driftsförhållanden där vibrationer och stötar förekommer Skyddsklass IP 67 Temp.omr: -20 C C Hus: Stål, rostfritt AISI 316 Anslutning: Mässing OT 59 Verk: Kuggväxel i mässing OT 59 Aluminiumtavla: Vit med svart skala och visare Packning: Neopren (CR) Fönster: Plexiglas Andra typer och mätvärden mot förfrågan Dim. 1 ( Ø1 ) Mätomr / G 1/4" , G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" :5

32 Tillbehör - Manometrar Varugrupp: 1500 Frontfläns Frontfläns för panelmontage av manometer 711 Flänsen s på bakifrån över manometerns hus Artikeln Dim. 1 ( Ø1 ) Dim. 2 ( Ø2 ) Varugrupp: 1500 Bakfläns Bakfläns för uteliggande montage av manometer 701 Flänsen s på bakifrån över manometerns hus Artikeln Dim. 1 ( Ø1 ) Dim. 2 ( Ø2 ) Varugrupp: 1500 Övergångsadapter, Utv-G, Inv-G Övergångsadapter anpassad för manometrar Utvändig G-gänga med styrtapp Invändig G-gänga med uttag för styrtapp Mässing Gänga 2 ( T2 ) G 1/8" G 1/4" G 1/4" G 1/8" G 1/4" G 3/8" G 1/4" G 1/2" G 3/8" G 1/4" G 3/8" G 1/2" G 1/2" G 1/4" G 1/2" G 3/8" 4:6

33 Tillbehör - Manometrar EMV Manometeradapter Rak Invändig G-gänga med mjuktätning Utvändig G-gänga Mjuktätad Justerbar Stål, kromaterad Packning: NBR-gummi Manometeradapter Rak, Ställbar Gänga 2 Längd Höjd ( T2 ) ( L ) ( h ) EMV-G1/4ED G 1/4" G 1/4" EMV-G1/4-1/2ED G 1/4" G 1/2" Varugrupp: ST-63-G Skyddshuv för manometer Skyddshuv i gummi för manometer Passar såväl anslutning nedåt som bakåt Färg: Blå Dim. 1 ( Ø1 ) Varugrupp: 1500 Bygel för panelmontage Bygelfäste för panelmontage för manometer 711 Inklusive skruvar Artikeln Dim. 1 ( Ø1 ) :7

34 Tillbehör - Manometrar DKIR Varugrupp: 3000 Skärkantring Användes till manometer. Kopplingarna typ MAVE o MAV. Stål, kromaterad Skärkantring Höjd ( h ) DKIR14 G 1/4" 4.5 DKIR38 G 3/8" 4.5 DKIR12 G 1/2" 5,0 KBMR Varugrupp: 1210 Kopparbricka Tätbricka (Mano) Temp.omr: -30 C C Koppar, glödgad Höjd ID YD ( h ) ( d ) ( D ) KBMR-04 G 1/4" 2 5,5 11,0 KBMR-06 G 3/8" 2 6,5 14,8 KBMR-08 G 1/2" 2 6,5 18,0 4:8

35 Tillbehör - Manometrar FT2 Varugrupp: 5700 Manometerventil, Inv-G, Utv-R Manometerventil Invändig G-gänga Plantätad Utvändig R-gänga Går att panelmontera, beställ panelmutter separat Temp.omr: -20 C C Hus: Stål, kromaterad Ventil o Spindel: Stål, kromaterad Tätningar: PTFE / NBR Vred: Nylon Längd ( L ) Max arb. Port ( Ø ) Panelmutter FT290-1/4 * G 1/4" 61, ,6 FT205 FT290-1/2 * G 1/2" 83, ,5 FT205 FT291-1/4 ** G 1/4" 40, ,6 FT205 FT292-1/4 *** G 1/4" 54, ,6 FT205 * T-utförande. ** L-utförande. *** T-utförande med knapp 4:9

36 Svivlar & Rotationskopplingar Se dessa produkter i vår katalog Ventiler, Svivlar & Rotationskopplingar
