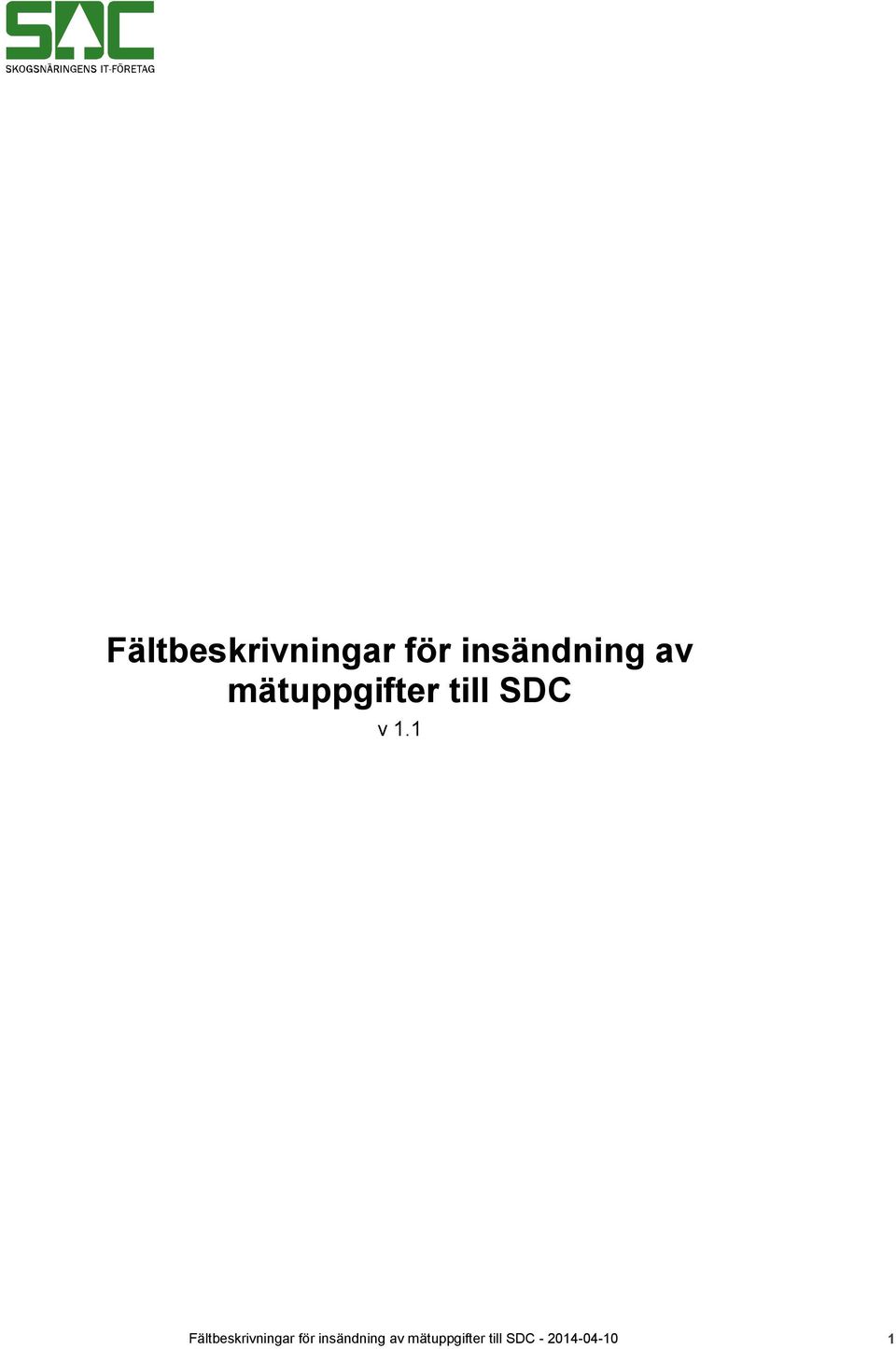

1 Fältbeskrivningar för insändning av mätuppgifter till SDC v 1.1 1

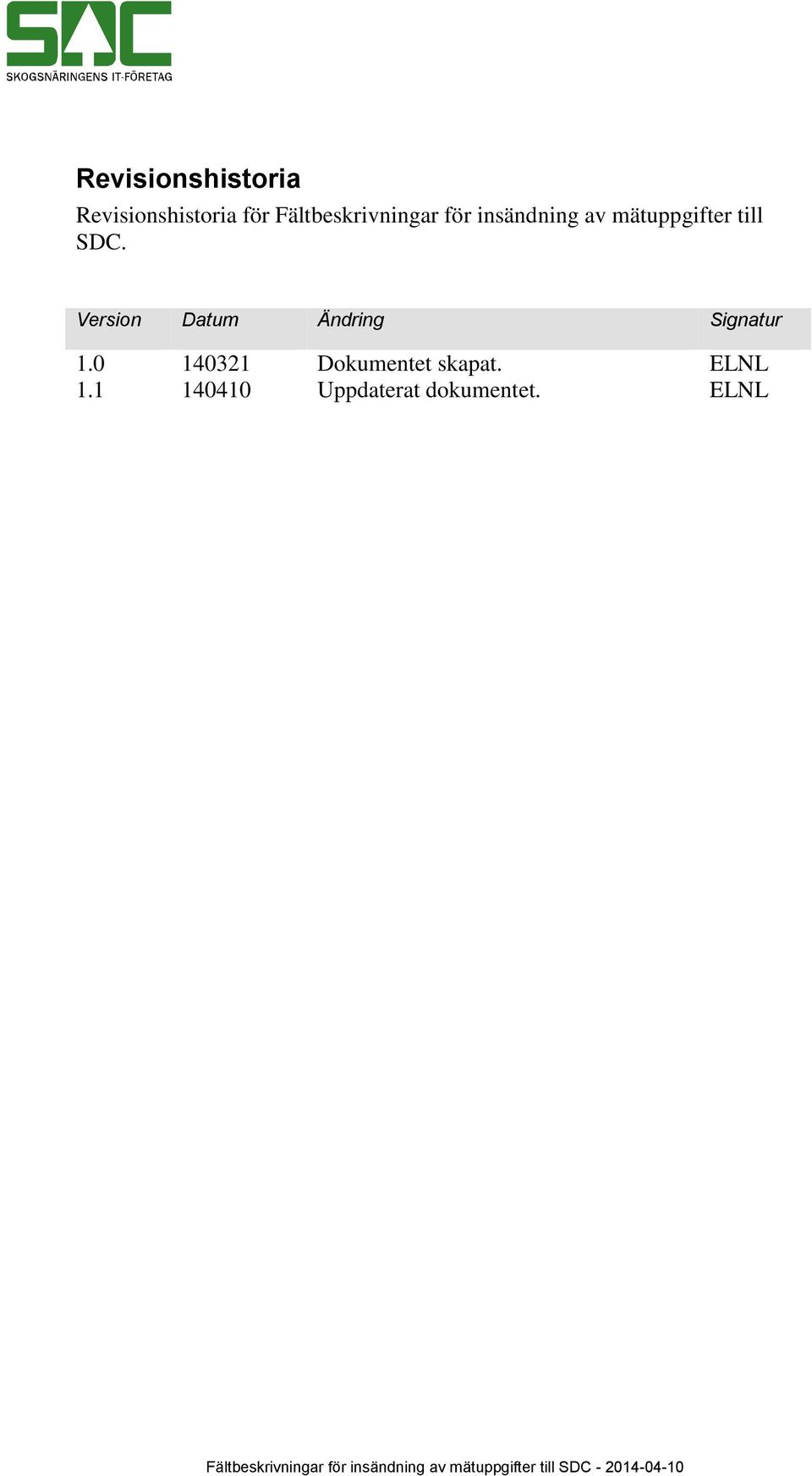

2 Revisionshistoria Revisionshistoria för Fältbeskrivningar för insändning av mätuppgifter till SDC. Version Datum Ändring Signatur Dokumentet skapat. ELNL Uppdaterat dokumentet. ELNL

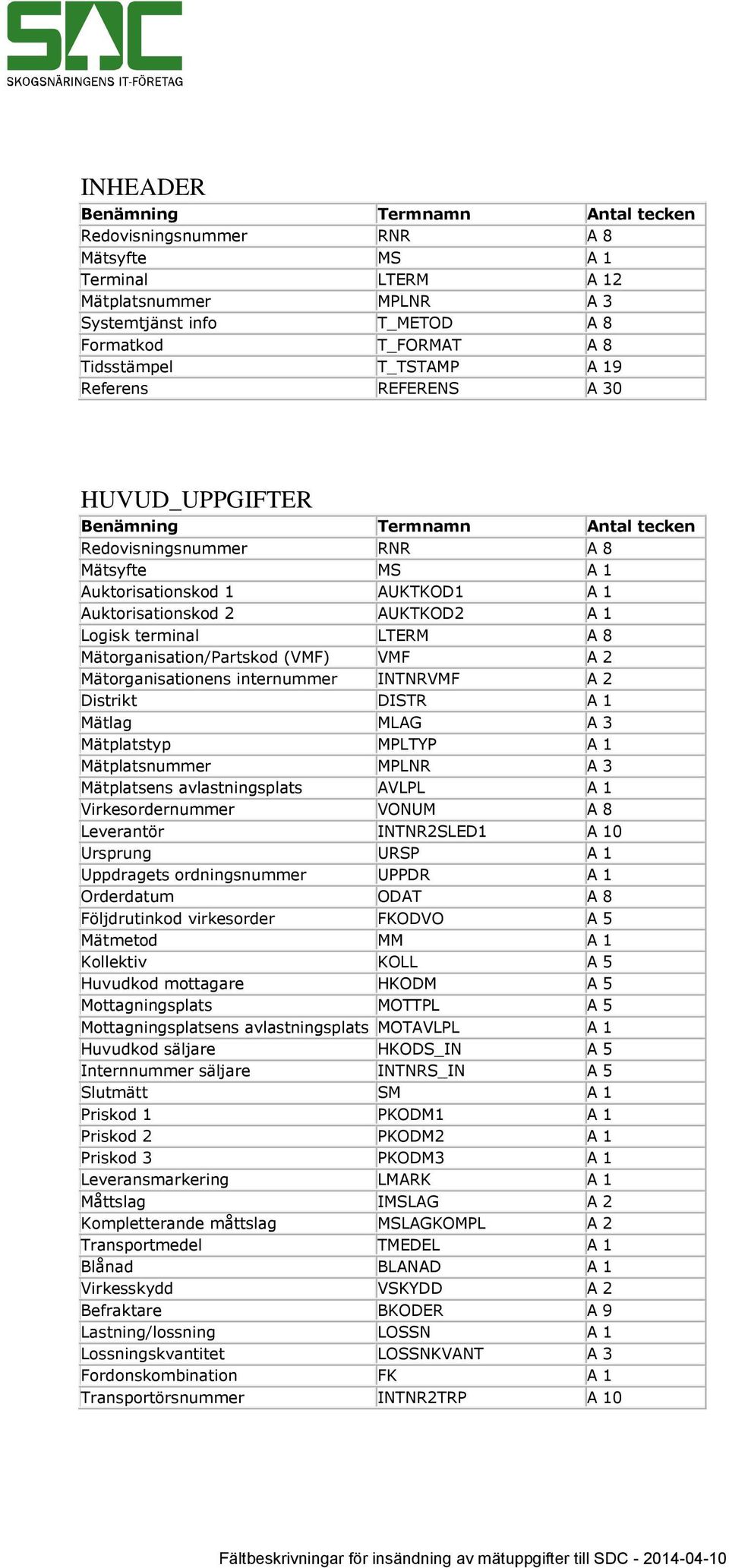

3 INHEADER Benämning Termnamn Antal tecken Redovisningsnummer RNR A 8 Mätsyfte MS A 1 Terminal LTERM A 12 Mätplatsnummer MPLNR A 3 Systemtjänst info T_METOD A 8 Formatkod T_FORMAT A 8 Tidsstämpel T_TSTAMP A 19 Referens REFERENS A 30 HUVUD_UPPGIFTER Benämning Termnamn Antal tecken Redovisningsnummer RNR A 8 Mätsyfte MS A 1 Auktorisationskod 1 AUKTKOD1 A 1 Auktorisationskod 2 AUKTKOD2 A 1 Logisk terminal LTERM A 8 Mätorganisation/Partskod (VMF) VMF A 2 Mätorganisationens internummer INTNRVMF A 2 Distrikt DISTR A 1 Mätlag MLAG A 3 Mätplatstyp MPLTYP A 1 Mätplatsnummer MPLNR A 3 Mätplatsens avlastningsplats AVLPL A 1 Virkesordernummer VONUM A 8 Leverantör INTNR2SLED1 A 10 Ursprung URSP A 1 Uppdragets ordningsnummer UPPDR A 1 Orderdatum ODAT A 8 Följdrutinkod virkesorder FKODVO A 5 Mätmetod MM A 1 Kollektiv KOLL A 5 Huvudkod mottagare HKODM A 5 Mottagningsplats MOTTPL A 5 Mottagningsplatsens avlastningsplats MOTAVLPL A 1 Huvudkod säljare HKODS_IN A 5 Internnummer säljare INTNRS_IN A 5 Slutmätt SM A 1 Priskod 1 PKODM1 A 1 Priskod 2 PKODM2 A 1 Priskod 3 PKODM3 A 1 Leveransmarkering LMARK A 1 Måttslag IMSLAG A 2 Kompletterande måttslag MSLAGKOMPL A 2 Transportmedel TMEDEL A 1 Blånad BLANAD A 1 Virkesskydd VSKYDD A 2 Befraktare BKODER A 9 Lastning/lossning LOSSN A 1 Lossningskvantitet LOSSNKVANT A 3 Fordonskombination FK A 1 Transportörsnummer INTNR2TRP A 10

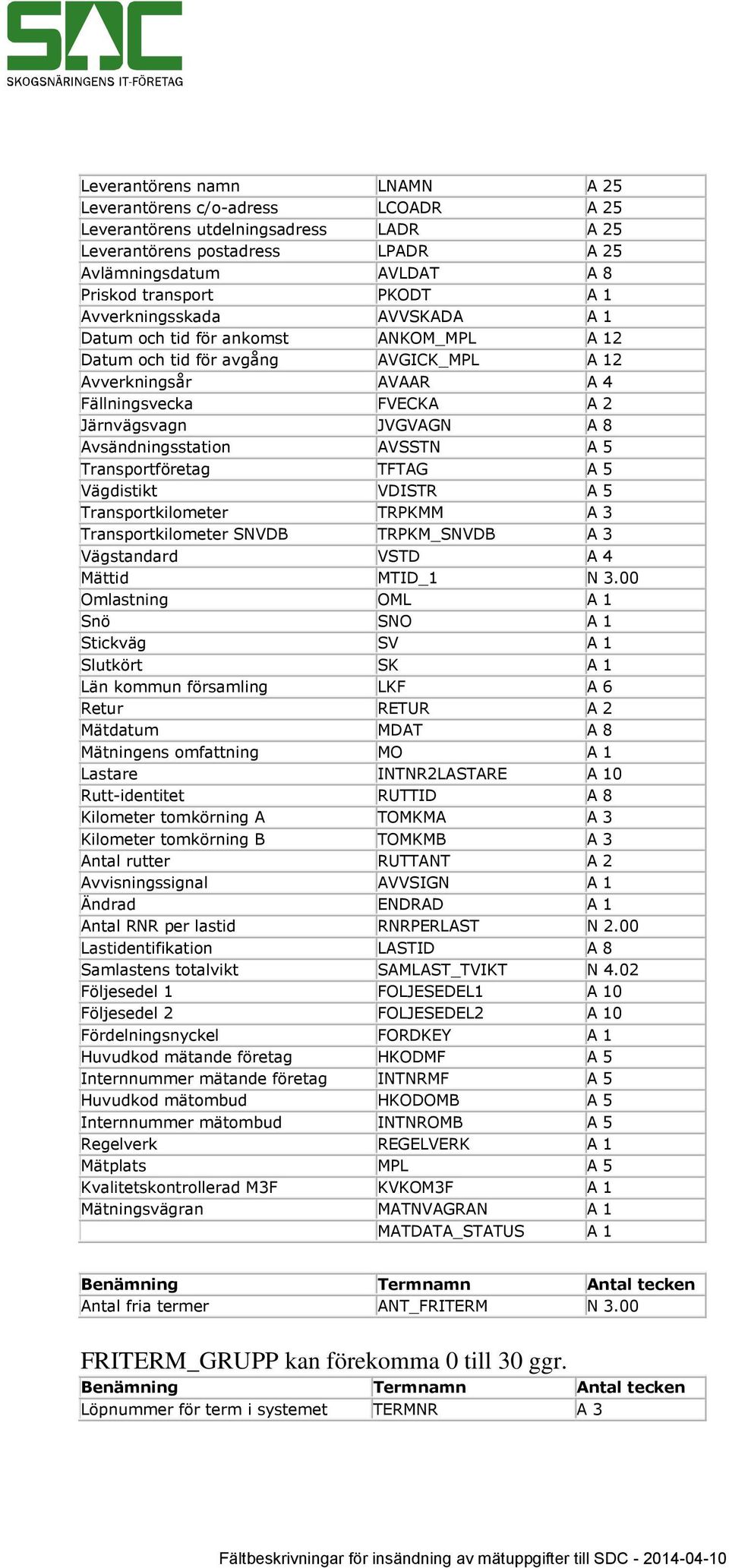

4 Leverantörens namn LNAMN A 25 Leverantörens c/o-adress LCOADR A 25 Leverantörens utdelningsadress LADR A 25 Leverantörens postadress LPADR A 25 Avlämningsdatum AVLDAT A 8 Priskod transport PKODT A 1 Avverkningsskada AVVSKADA A 1 Datum och tid för ankomst ANKOM_MPL A 12 Datum och tid för avgång AVGICK_MPL A 12 Avverkningsår AVAAR A 4 Fällningsvecka FVECKA A 2 Järnvägsvagn JVGVAGN A 8 Avsändningsstation AVSSTN A 5 Transportföretag TFTAG A 5 Vägdistikt VDISTR A 5 Transportkilometer TRPKMM A 3 Transportkilometer SNVDB TRPKM_SNVDB A 3 Vägstandard VSTD A 4 Mättid MTID_1 N 3.00 Omlastning OML A 1 Snö SNO A 1 Stickväg SV A 1 Slutkört SK A 1 Län kommun församling LKF A 6 Retur RETUR A 2 Mätdatum MDAT A 8 Mätningens omfattning MO A 1 Lastare INTNR2LASTARE A 10 Rutt-identitet RUTTID A 8 Kilometer tomkörning A TOMKMA A 3 Kilometer tomkörning B TOMKMB A 3 Antal rutter RUTTANT A 2 Avvisningssignal AVVSIGN A 1 Ändrad ENDRAD A 1 Antal RNR per lastid RNRPERLAST N 2.00 Lastidentifikation LASTID A 8 Samlastens totalvikt SAMLAST_TVIKT N 4.02 Följesedel 1 FOLJESEDEL1 A 10 Följesedel 2 FOLJESEDEL2 A 10 Fördelningsnyckel FORDKEY A 1 Huvudkod mätande företag HKODMF A 5 Internnummer mätande företag INTNRMF A 5 Huvudkod mätombud HKODOMB A 5 Internnummer mätombud INTNROMB A 5 Regelverk REGELVERK A 1 Mätplats MPL A 5 Kvalitetskontrollerad M3F KVKOM3F A 1 Mätningsvägran MATNVAGRAN A 1 MATDATA_STATUS A 1 Benämning Termnamn Antal tecken Antal fria termer ANT_FRITERM N 3.00 FRITERM_GRUPP kan förekomma 0 till 30 ggr. Benämning Termnamn Antal tecken Löpnummer för term i systemet TERMNR A 3

5 Termvärde TERMVRD A 10 NORSKE_SKOG kan förekomma 0 till 1 ggr. Benämning Termnamn Antal tecken Bilägare BILAEG A 5 Bilnummer BILNR A 7 Gränskod GRENSEKOD_NS A 1 Järnvägssignal JVGKOD A 1 Leveransår LEVARNS A 1 Norgebuntar NBUNTAR A 1 Station STN A 4 Transportkilometer Norske Skog TRPKMNS A 3 Benämning Termnamn Antal tecken Antal ursprungsbesked ANT_UB N 2.00 URSPR_BESKED kan förekomma 0 till 5 ggr. Benämning Termnamn Antal tecken Ursprungligt mätbesked VMF UVMF A 2 Ursprungligt mätbesked RNR URNR A 8 Ursprungligt mätbesked sortiment USS A 2 Ursprungligt mätbesked trädslag UT A 1 Ursprungligt mätbesked egenskapskod UE A 1 Ursprungligt mätbesked trave nr UTNR A 1 Ursprungligt mätbesked volym UVOL N 3.01 Ursprungligt mätbesked slutkört USK A 1 Ursprungligt mätbesked LKF ULKF A 6 Ursprungligt mätbesked befraktarkoder UBKODER A 9 Ursprungligt mätbesked väglängd UVLGD A 3 Ursprungligt mätbesked vägstandard UVSTD A 4 Ursprungligt mätbesked omlastning UOML A 1 Ursprungligt mätbesked snö USNO A 1 Benämning Termnamn Antal tecken Antal lägesrader ANT_LEGE N 2.00 LEGES_RAD kan förekomma 0 till 3 ggr. Benämning Termnamn Antal tecken Lägesrad LRAD A 1 Läge LEGE A 1 Läges uppgift kartblad LKBLAD A 4 Läges uppgift klartext LTXT A 25 Läges uppgift antal travar LANTTR A 2 Läges uppgift vägstandard LVSTD A 4 Läges uppgift omlastning LOML A 1 Läges uppgift snö LSNO A 1 Läges uppgift stickväg LSV A 1 Läges uppgift kartkoordinat syd-nord LSN_7 A 7 Läges uppgift kartkoordinat väst-öst LVO_7 A 7 Läges uppgift mätenhetsnummer MENHNR_1 A 5 Benämning Termnamn Antal tecken

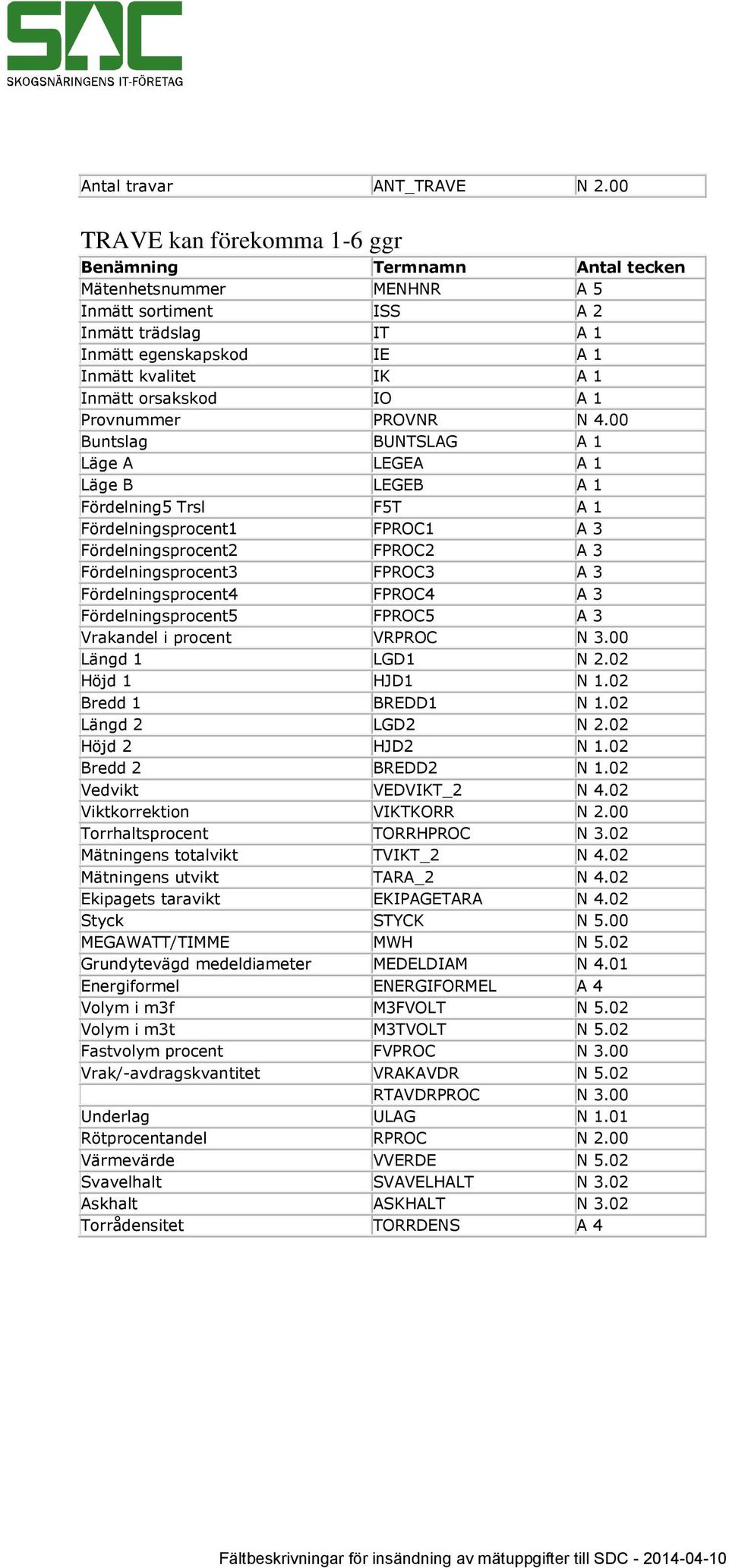

6 Antal travar ANT_TRAVE N 2.00 TRAVE kan förekomma 1-6 ggr Benämning Termnamn Antal tecken Mätenhetsnummer MENHNR A 5 Inmätt sortiment ISS A 2 Inmätt trädslag IT A 1 Inmätt egenskapskod IE A 1 Inmätt kvalitet IK A 1 Inmätt orsakskod IO A 1 Provnummer PROVNR N 4.00 Buntslag BUNTSLAG A 1 Läge A LEGEA A 1 Läge B LEGEB A 1 Fördelning5 Trsl F5T A 1 Fördelningsprocent1 FPROC1 A 3 Fördelningsprocent2 FPROC2 A 3 Fördelningsprocent3 FPROC3 A 3 Fördelningsprocent4 FPROC4 A 3 Fördelningsprocent5 FPROC5 A 3 Vrakandel i procent VRPROC N 3.00 Längd 1 LGD1 N 2.02 Höjd 1 HJD1 N 1.02 Bredd 1 BREDD1 N 1.02 Längd 2 LGD2 N 2.02 Höjd 2 HJD2 N 1.02 Bredd 2 BREDD2 N 1.02 Vedvikt VEDVIKT_2 N 4.02 Viktkorrektion VIKTKORR N 2.00 Torrhaltsprocent TORRHPROC N 3.02 Mätningens totalvikt TVIKT_2 N 4.02 Mätningens utvikt TARA_2 N 4.02 Ekipagets taravikt EKIPAGETARA N 4.02 Styck STYCK N 5.00 MEGAWATT/TIMME MWH N 5.02 Grundytevägd medeldiameter MEDELDIAM N 4.01 Energiformel ENERGIFORMEL A 4 Volym i m3f M3FVOLT N 5.02 Volym i m3t M3TVOLT N 5.02 Fastvolym procent FVPROC N 3.00 Vrak/-avdragskvantitet VRAKAVDR N 5.02 RTAVDRPROC N 3.00 Underlag ULAG N 1.01 Rötprocentandel RPROC N 2.00 Värmevärde VVERDE N 5.02 Svavelhalt SVAVELHALT N 3.02 Askhalt ASKHALT N 3.02 Torrådensitet TORRDENS A 4

7 Insändning av mätuppgifter * = obligatoriska uppgifter HUVUD RNR(8A)*S Redovisningnummer MS (1A)*S Mätsyfte TERMINAL (12A)*S Logisk terminal (GPT XXX) MPLNR (3A)*S Mätplatsnummer T_METOD (8A)*S Fast värde : ING_EOER T_FORMAT(8A)*S Fast värde : VTX_MPNQ T_TSTAMP År, månad, dag, timmar, minuter, sekunder ( A) *D Datum då insändning gjordes till SDC T_TSTAMPST År, månad, dag, timmar, minuter, sekunder ( A) D REFERENS(30A)*S Sökbar referens av backup ex. filnamn.

8 FÄLTBESKRIVNINGAR RNR* REDOVISNINGSNUMMER Antal pos. 8 Unikt nummer per mätning. Uppgiften hämtas från nummerbank som SDC delar ut. Godkända värden: , Kontroll att redovisningsnr ej finns inom pågående och föregående säsong. Då mätningar har samma redovisningsnummer men olika mätsyfte godkänns endast följande kombinationer av mätsyfte : 1 och 2, 1 och 3, 1 och 4, 1 och 5, 2 och 5, 3 och 4, 3 och 5, 7 och 9 samt 8 och 9 MS* MÄTSYFTE Antal pos. 1 Uppgift om mätningens syfte. Godkända värden: 1-9,T MS Benämning 1 Vederlagsmätning 2 Ommätning 3 Intern lagermätning 4 Mätning av stickprovsenhet 5 Ankomstmätning 6 Begärd kontroll 7 Funktionskontroll 8 Kompetenskontroll 9 Uppföljning av mätning T Transportsedel För flisprov ska mätsyfte alltid vara 4. För Transportsedel ska mätsyfte alltid vara T. AUKTKOD1 AUKTORISATIONSKOD 1 Antal pos. 1 AUKTKOD2 AUKTORISATIONSKOD 2 Antal pos. 1 LTERM* LOGISK TERMINAL Antal pos. 8 Den logiska terminal som mätningen är registrerad. Ange det terminalnummer som ni fått av SDC (GPT XXX).

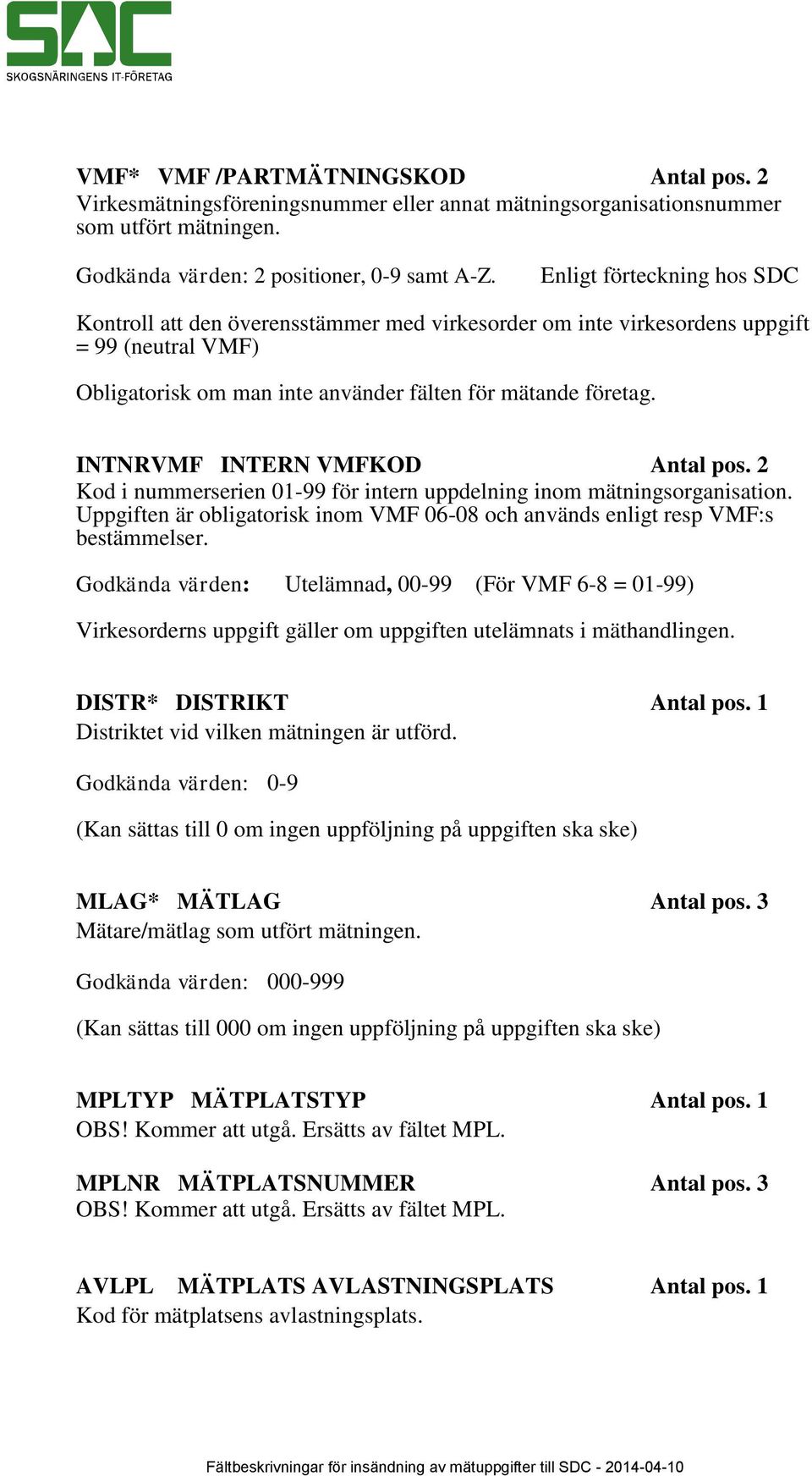

9 VMF* VMF /PARTMÄTNINGSKOD Antal pos. 2 Virkesmätningsföreningsnummer eller annat mätningsorganisationsnummer som utfört mätningen. Godkända värden: 2 positioner, 0-9 samt A-Z. Enligt förteckning hos SDC Kontroll att den överensstämmer med virkesorder om inte virkesordens uppgift = 99 (neutral VMF) Obligatorisk om man inte använder fälten för mätande företag. INTNRVMF INTERN VMFKOD Antal pos. 2 Kod i nummerserien för intern uppdelning inom mätningsorganisation. Uppgiften är obligatorisk inom VMF och används enligt resp VMF:s bestämmelser. Godkända värden: Utelämnad, (För VMF 6-8 = 01-99) Virkesorderns uppgift gäller om uppgiften utelämnats i mäthandlingen. DISTR* DISTRIKT Antal pos. 1 Distriktet vid vilken mätningen är utförd. Godkända värden: 0-9 (Kan sättas till 0 om ingen uppföljning på uppgiften ska ske) MLAG* MÄTLAG Antal pos. 3 Mätare/mätlag som utfört mätningen. Godkända värden: (Kan sättas till 000 om ingen uppföljning på uppgiften ska ske) MPLTYP MÄTPLATSTYP Antal pos. 1 OBS! Kommer att utgå. Ersätts av fältet MPL. MPLNR MÄTPLATSNUMMER Antal pos. 3 OBS! Kommer att utgå. Ersätts av fältet MPL. AVLPL MÄTPLATS AVLASTNINGSPLATS Antal pos. 1 Kod för mätplatsens avlastningsplats.

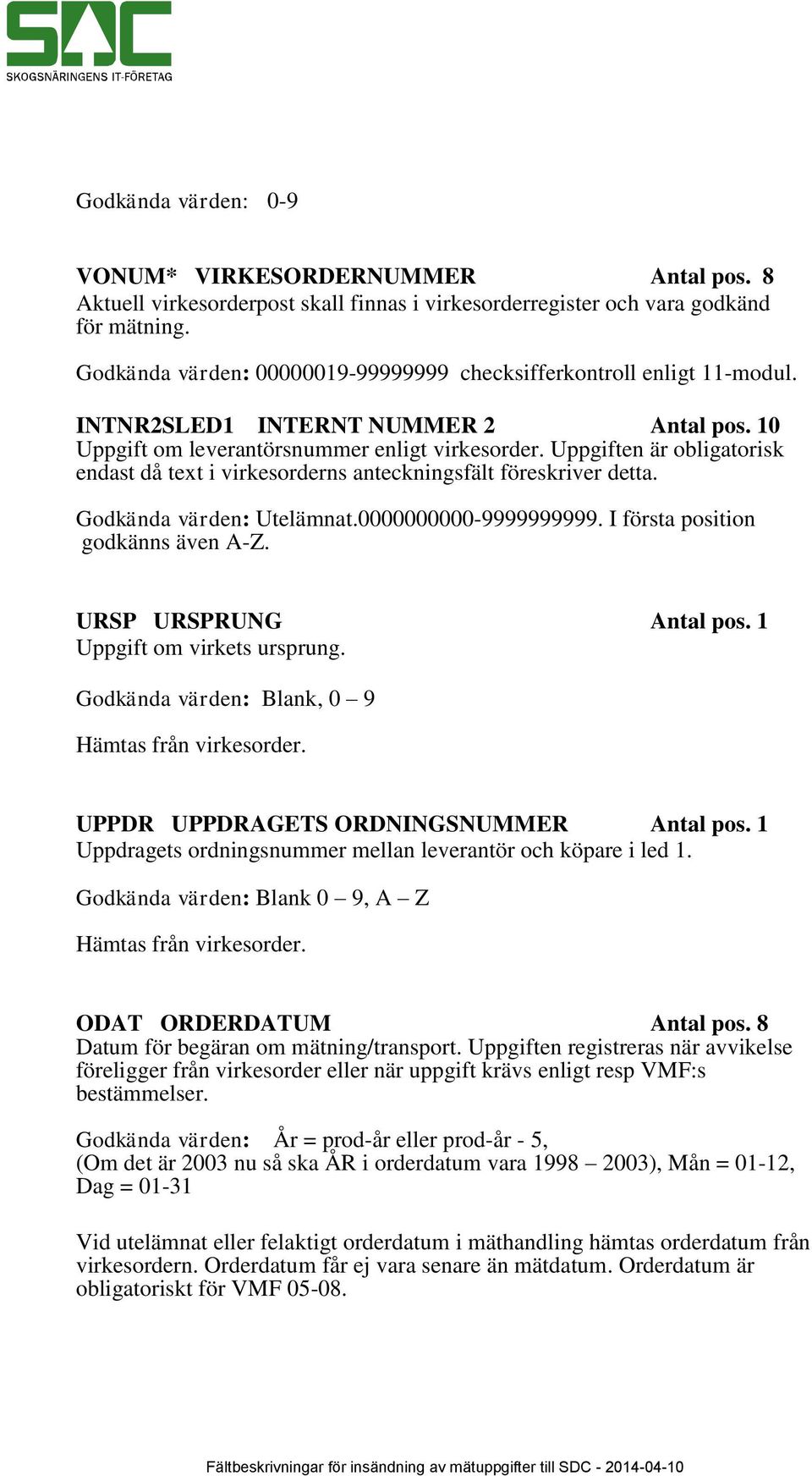

10 Godkända värden: 0-9 VONUM* VIRKESORDERNUMMER Antal pos. 8 Aktuell virkesorderpost skall finnas i virkesorderregister och vara godkänd för mätning. Godkända värden: checksifferkontroll enligt 11-modul. INTNR2SLED1 INTERNT NUMMER 2 Antal pos. 10 Uppgift om leverantörsnummer enligt virkesorder. Uppgiften är obligatorisk endast då text i virkesorderns anteckningsfält föreskriver detta. Godkända värden: Utelämnat I första position godkänns även A-Z. URSP URSPRUNG Antal pos. 1 Uppgift om virkets ursprung. Godkända värden: Blank, 0 9 Hämtas från virkesorder. UPPDR UPPDRAGETS ORDNINGSNUMMER Antal pos. 1 Uppdragets ordningsnummer mellan leverantör och köpare i led 1. Godkända värden: Blank 0 9, A Z Hämtas från virkesorder. ODAT ORDERDATUM Antal pos. 8 Datum för begäran om mätning/transport. Uppgiften registreras när avvikelse föreligger från virkesorder eller när uppgift krävs enligt resp VMF:s bestämmelser. Godkända värden: År = prod-år eller prod-år - 5, (Om det är 2003 nu så ska ÅR i orderdatum vara ), Mån = 01-12, Dag = Vid utelämnat eller felaktigt orderdatum i mäthandling hämtas orderdatum från virkesordern. Orderdatum får ej vara senare än mätdatum. Orderdatum är obligatoriskt för VMF

11 FKODVO FÖLJDRUTINKOD VIRKESORDER Antal pos. 5 Följdrutinkod för köpare och säljare används för redovisning och bearbetning i företagens interna följdsystem. MM* MÄTMETOD Antal pos. 1 Uppgift om den mätmetod som tillämpats vid mätningen. Godkända värden: 1 9, T MM Benämning Förkortning 1 Reserv 2 Stockmätning S 3 Travmätning med bedömning av TBP Fastvolymprocent 4 Travmätning (skäppmätning) T 5 Bedömning av volym och BVP Fastvolymprocent 6 Bedömning av volym BV 7 Vägning V 8 Räkning R 9 Vägning med torrhaltsbestämning VTH T Transportsedel TS Uppgiften skall överensstämma med angivelse på virkesordern. KOLL KOLLEKTIV Antal pos. 5 Kollektivnummer är obligatoriskt när stickprovsmetod tillämpas och och kollektiv-nummer saknas på virkesordern. I övrigt sker angivelse enligt respektive VMF:s bestämmelser. Godkända värden: Utelämnat, HKODM HUVUDKOD MOTTAGARE Antal pos. 5 Kod för mottagare enligt SDC:s förteckning över säljare/köpare. Godkända värden: Utelämnad eller numeriskt MOTTPL* MOTTAGNINGSPLATS Antal pos. 5 Platsen där virket mottas för fortsatt hantering. Godkända värden:

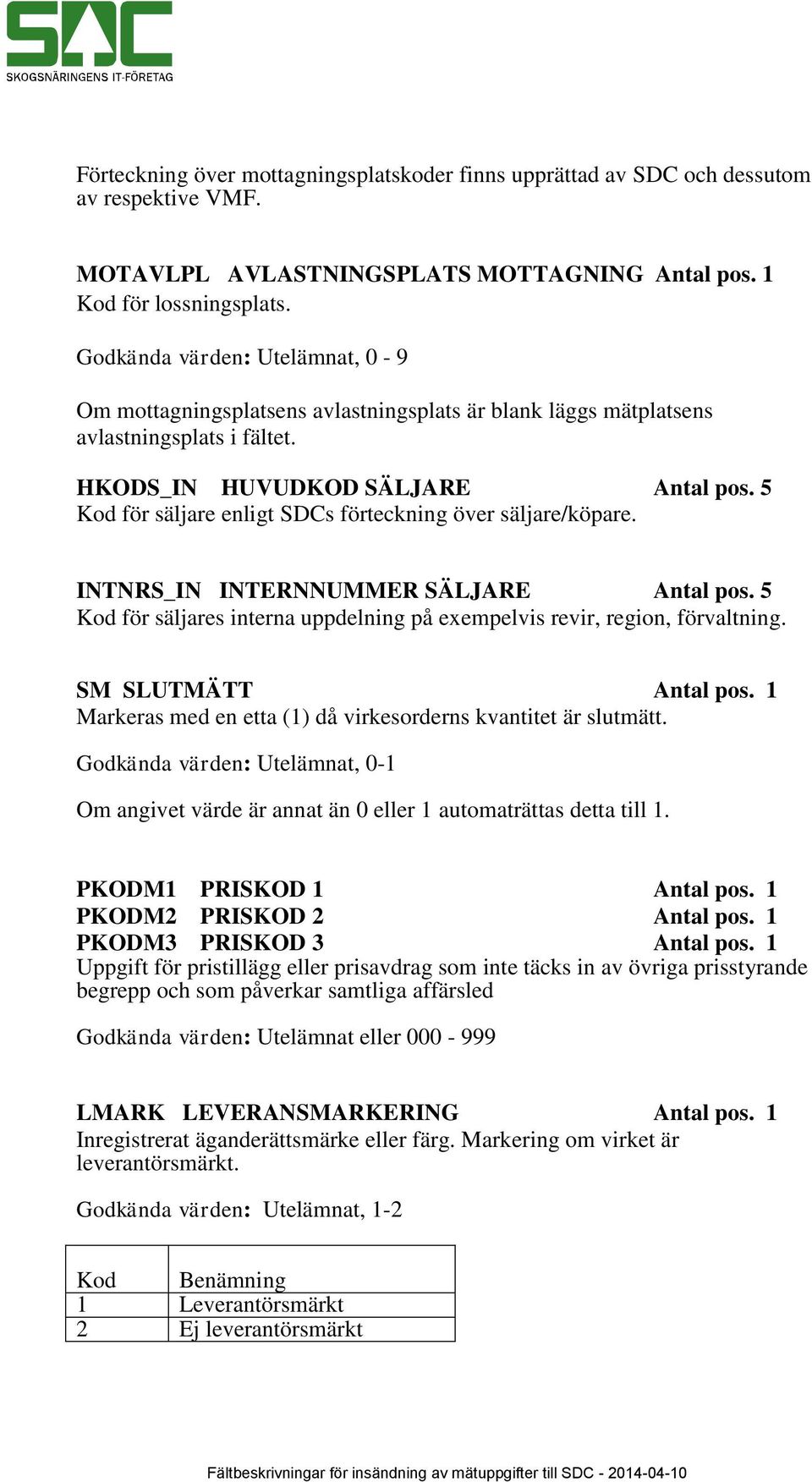

12 Förteckning över mottagningsplatskoder finns upprättad av SDC och dessutom av respektive VMF. MOTAVLPL AVLASTNINGSPLATS MOTTAGNING Antal pos. 1 Kod för lossningsplats. Godkända värden: Utelämnat, 0-9 Om mottagningsplatsens avlastningsplats är blank läggs mätplatsens avlastningsplats i fältet. HKODS_IN HUVUDKOD SÄLJARE Antal pos. 5 Kod för säljare enligt SDCs förteckning över säljare/köpare. INTNRS_IN INTERNNUMMER SÄLJARE Antal pos. 5 Kod för säljares interna uppdelning på exempelvis revir, region, förvaltning. SM SLUTMÄTT Antal pos. 1 Markeras med en etta (1) då virkesorderns kvantitet är slutmätt. Godkända värden: Utelämnat, 0-1 Om angivet värde är annat än 0 eller 1 automaträttas detta till 1. PKODM1 PRISKOD 1 Antal pos. 1 PKODM2 PRISKOD 2 Antal pos. 1 PKODM3 PRISKOD 3 Antal pos. 1 Uppgift för pristillägg eller prisavdrag som inte täcks in av övriga prisstyrande begrepp och som påverkar samtliga affärsled Godkända värden: Utelämnat eller LMARK LEVERANSMARKERING Antal pos. 1 Inregistrerat äganderättsmärke eller färg. Markering om virket är leverantörsmärkt. Godkända värden: Utelämnat, 1-2 Kod Benämning 1 Leverantörsmärkt 2 Ej leverantörsmärkt

13 IMSLAG MÅTTSLAG INMÄTT KVANTITET Antal pos. 2 Samlingsnamn för olika kvantitetsdefinitioner inom skogsbruket. Godkända värden: Enligt SDC:s koder. MSLAGKOMPL KOMPLETTERADE MÅTTSLAG Antal pos. 2 TMEDEL TRANSPORTMEDEL Antal pos. 1 Kod för angivande av transportmedel. Hämtas från virkesorder om uppgift saknas. Godkända värden: Utelämnat, 1-5 Kod Benämning 1 Bil eller traktor 2 Järnvägsvagn 3 Båt 4 Flottning 5 Havsbogsering Annan uppgift betraktas som utelämnad BLANAD BLÅNAD Antal pos. 1 Torrt virke markeras med en etta (1). Om virket är rått, lämnas rutan blank. Godkända värden: utelämnat, 0-9 Annan angivelse än 0-1 automaträttas till 1. VSKYDD VIRKES SKYDD Antal pos. 2 Uppgift om skyddsåtgärd för avverkat virke. Hämtas från virkesorder om uppgiften saknas i mäthandlingen Godkända värden: Utelämnat, 11-19, 21-29, 31-39, Om VMFOMR = 5-7 även BKODER BEFRAKTARE FÖLDRUTINKODER Antal pos. 9

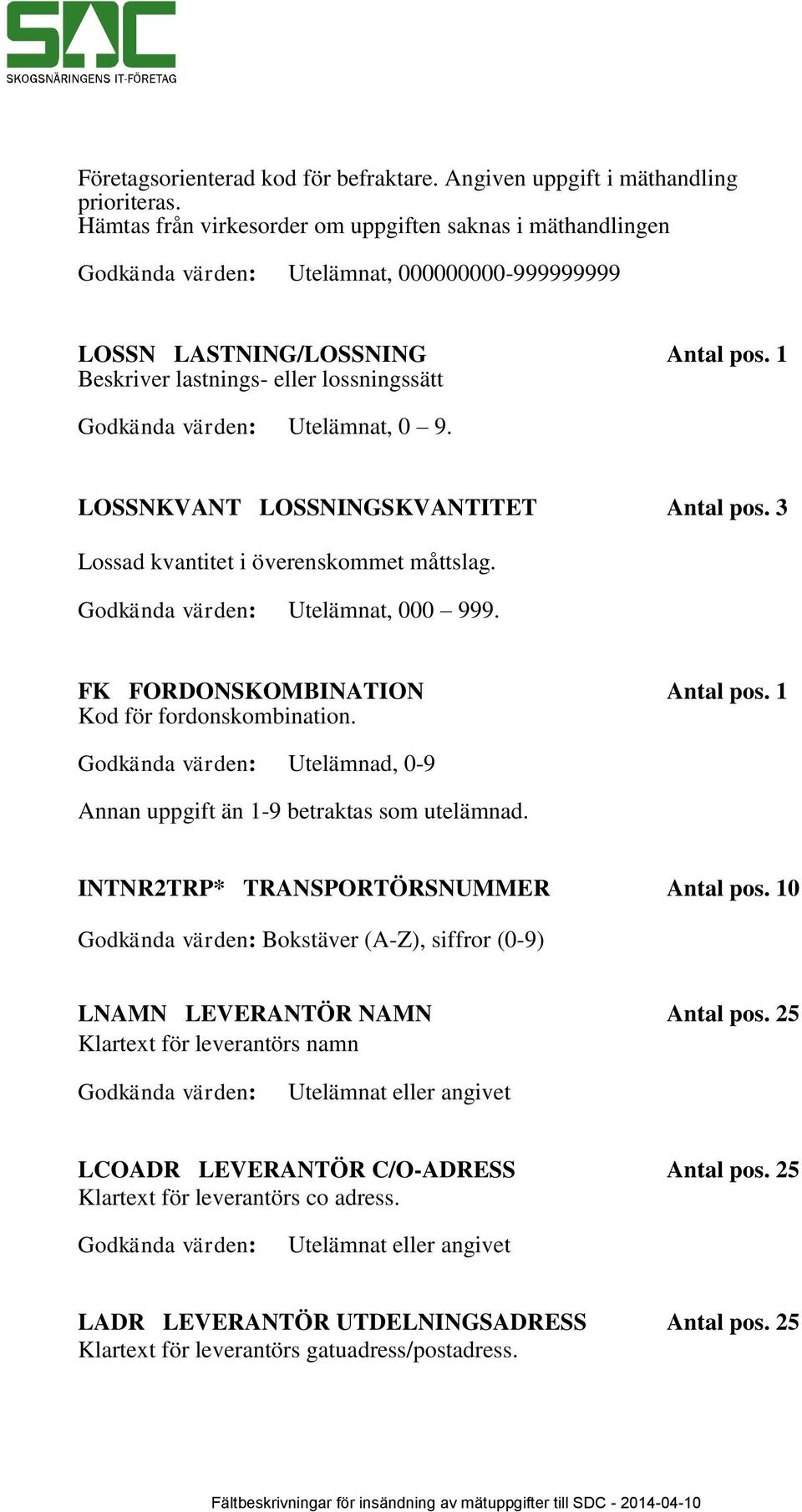

14 Företagsorienterad kod för befraktare. Angiven uppgift i mäthandling prioriteras. Hämtas från virkesorder om uppgiften saknas i mäthandlingen Godkända värden: Utelämnat, LOSSN LASTNING/LOSSNING Antal pos. 1 Beskriver lastnings- eller lossningssätt Godkända värden: Utelämnat, 0 9. LOSSNKVANT LOSSNINGSKVANTITET Antal pos. 3 Lossad kvantitet i överenskommet måttslag. Godkända värden: Utelämnat, FK FORDONSKOMBINATION Antal pos. 1 Kod för fordonskombination. Godkända värden: Utelämnad, 0-9 Annan uppgift än 1-9 betraktas som utelämnad. INTNR2TRP* TRANSPORTÖRSNUMMER Antal pos. 10 Godkända värden: Bokstäver (A-Z), siffror (0-9) LNAMN LEVERANTÖR NAMN Antal pos. 25 Klartext för leverantörs namn Godkända värden: Utelämnat eller angivet LCOADR LEVERANTÖR C/O-ADRESS Antal pos. 25 Klartext för leverantörs co adress. Godkända värden: Utelämnat eller angivet LADR LEVERANTÖR UTDELNINGSADRESS Antal pos. 25 Klartext för leverantörs gatuadress/postadress.

15 Godkända värden: Utelämnat eller angivet LPADR LEVERANTÖR POSTADRESS Antal pos. 25 Klartext för leverantörs postnummer och ort. Godkända värden: Utelämnat eller angivet AVLDAT AVLÄMNINGSDATUM Antal pos. 8 Datum i år (4) och månad (2) och dag (2) då virket avlämnas på mottagningsplats. Godkända värden: Utelämnad, eller giltigt datum Får ej vara > mätdatum. Utelämnat år i avlämningsdatum skapas enligt samma regler som för år i mätdatum. Virkesorderkontroll : Vid nymätning kontrolleras att: - Avlämningsdatum/mätdatum ligger inom giltighetstiden för kontrakt i alla led. PKODT PRISKOD TRANSPORT Antal pos. 1 Företagsorienterad kod för styrning av tillägg och avdrag i transportprisräkning. Godkända värden: Utelämnat, 0-9 AVVSKADA AVVERKNINGSSKADA Antal pos. 1 Kod för avverkningsskada. Godkända värden: Utelämnat, 0-6 ANKOM_MPL DATUM OCH TID FÖR ANKOMST Antal pos. 12 Datum i år (4) och månad (2) och dag (2) för fordonets ankomst till lossningsplats. Klockslag i timmar (2) och minuter (2) för fordonets ankomst till lossningsplats. Godkända värden: Utelämnat eller giltigt datum

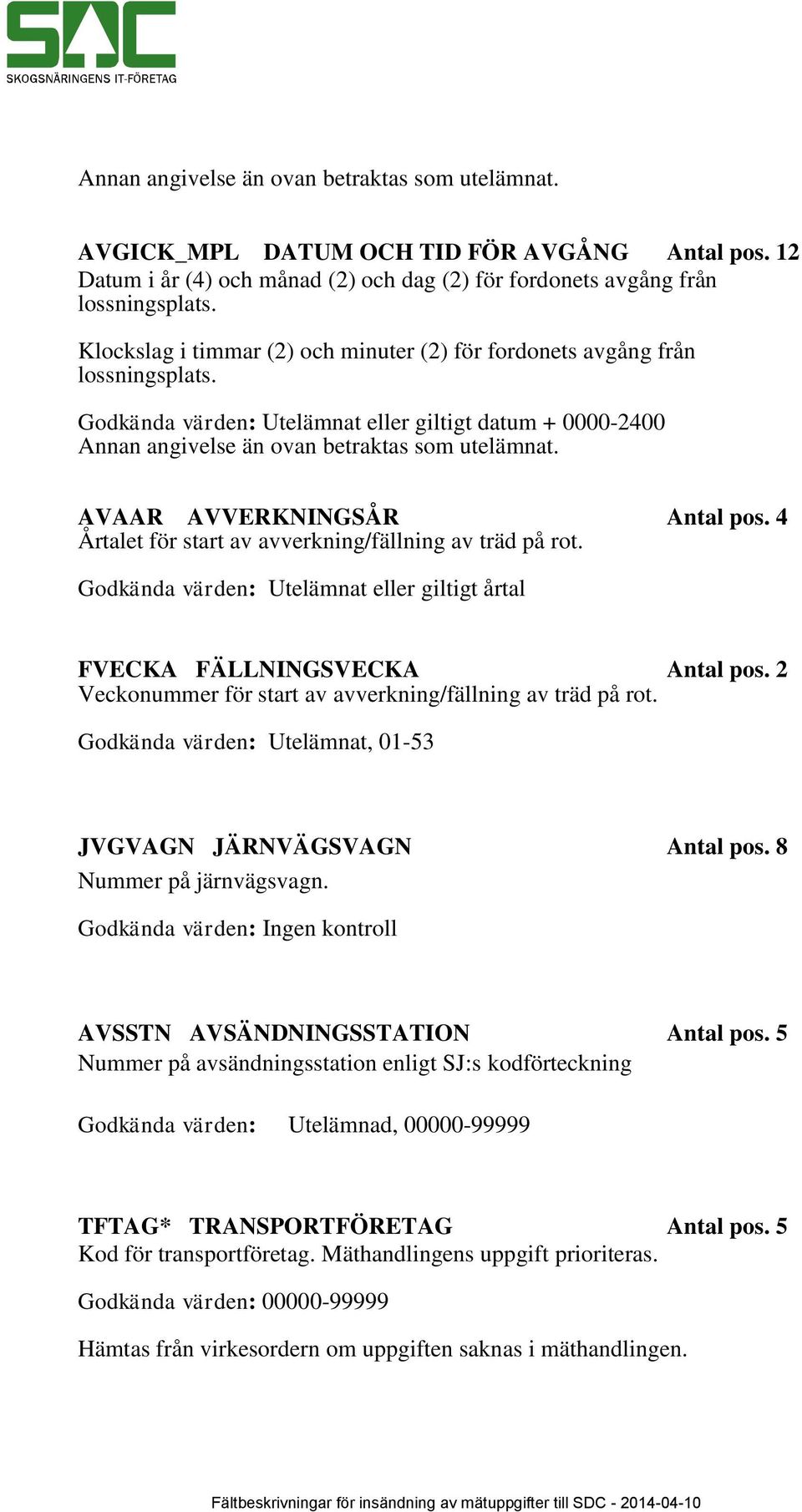

16 Annan angivelse än ovan betraktas som utelämnat. AVGICK_MPL DATUM OCH TID FÖR AVGÅNG Antal pos. 12 Datum i år (4) och månad (2) och dag (2) för fordonets avgång från lossningsplats. Klockslag i timmar (2) och minuter (2) för fordonets avgång från lossningsplats. Godkända värden: Utelämnat eller giltigt datum Annan angivelse än ovan betraktas som utelämnat. AVAAR AVVERKNINGSÅR Antal pos. 4 Årtalet för start av avverkning/fällning av träd på rot. Godkända värden: Utelämnat eller giltigt årtal FVECKA FÄLLNINGSVECKA Antal pos. 2 Veckonummer för start av avverkning/fällning av träd på rot. Godkända värden: Utelämnat, JVGVAGN JÄRNVÄGSVAGN Antal pos. 8 Nummer på järnvägsvagn. Godkända värden: Ingen kontroll AVSSTN AVSÄNDNINGSSTATION Antal pos. 5 Nummer på avsändningsstation enligt SJ:s kodförteckning Godkända värden: Utelämnad, TFTAG* TRANSPORTFÖRETAG Antal pos. 5 Kod för transportföretag. Mäthandlingens uppgift prioriteras. Godkända värden: Hämtas från virkesordern om uppgiften saknas i mäthandlingen.

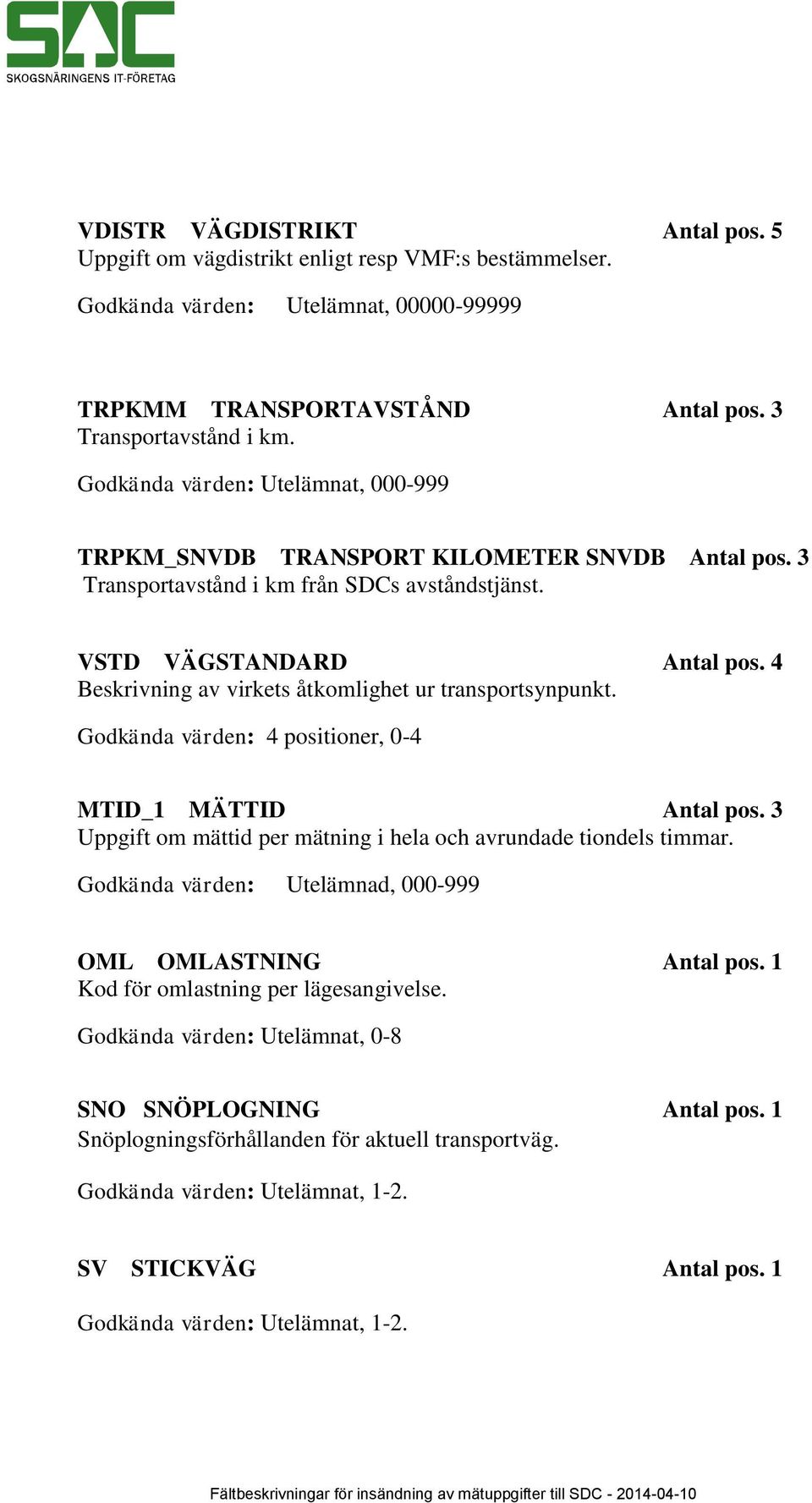

17 VDISTR VÄGDISTRIKT Antal pos. 5 Uppgift om vägdistrikt enligt resp VMF:s bestämmelser. Godkända värden: Utelämnat, TRPKMM TRANSPORTAVSTÅND Antal pos. 3 Transportavstånd i km. Godkända värden: Utelämnat, TRPKM_SNVDB TRANSPORT KILOMETER SNVDB Antal pos. 3 Transportavstånd i km från SDCs avståndstjänst. VSTD VÄGSTANDARD Antal pos. 4 Beskrivning av virkets åtkomlighet ur transportsynpunkt. Godkända värden: 4 positioner, 0-4 MTID_1 MÄTTID Antal pos. 3 Uppgift om mättid per mätning i hela och avrundade tiondels timmar. Godkända värden: Utelämnad, OML OMLASTNING Antal pos. 1 Kod för omlastning per lägesangivelse. Godkända värden: Utelämnat, 0-8 SNO SNÖPLOGNING Antal pos. 1 Snöplogningsförhållanden för aktuell transportväg. Godkända värden: Utelämnat, 1-2. SV STICKVÄG Antal pos. 1 Godkända värden: Utelämnat, 1-2.

18 SK SLUTKÖRT Antal pos. 1 Uppgift om kvantitet är slutkörd mot viss mät-/transportorder. Godkända värden: Utelämnat, 1-3 Annan uppgift betraktas som utelämnad. Kod Benämning 1 Beordrad kvantitet slutkörd. Avlägget tömt. 2 Beordrad kvantitet slutkörd. På avlägget finns andra sortiment kvar. 3 Beordrad kvantitet och sortiment slutkört. Skotning Återstår LKF LÄN, KOMMUN & FÖRSAMLING Antal pos Uppgift om terminalen, avverkningsplatsen eller mätplatsens geografiska belägenhet. Godkända värden: Utelämnat eller enligt SDCs Kodbok. RETUR RETUR Antal pos. 2 Företagsorienterad kod för returlast. Godkända värden: Utelämnat, MDAT MÄTDATUM Antal pos. 8 Datum i år (4) och månad (2) och dag (2) för när mätningen är utförd. Godkända värden: Giltigt datum MO MÄTNINGS OMFATTNING Antal pos. 1 Uppgift om de normer som tillämpats vid mätningen. Om virkesordern har omfattning > 0 angiven skall samma uppgift anges på mäthandling. Godkända värden: Utelämnat, 0-9 Kod Benämning 0 Volym- och kvalitetsbestämning enligt VMR-instruktion 1 Kvalitetsbestämning enligt VMR-instruktion med undantag för vissa skador och fel 2 Samredovisning av kvaliteter enligt VMR-instruktion 3 Bestämning av leveransgill volym utan kvalitetsbehandling

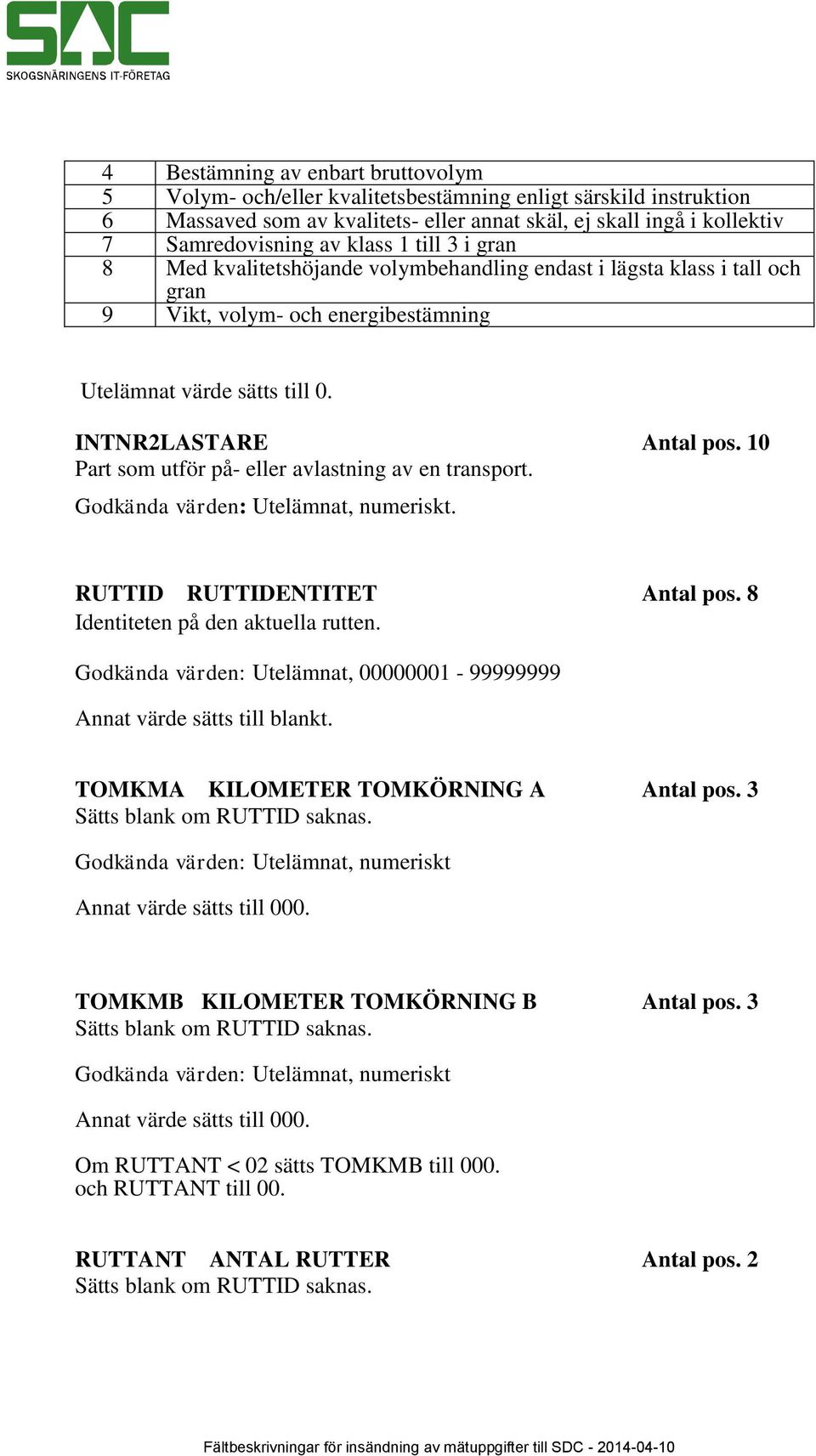

19 4 Bestämning av enbart bruttovolym 5 Volym- och/eller kvalitetsbestämning enligt särskild instruktion 6 Massaved som av kvalitets- eller annat skäl, ej skall ingå i kollektiv 7 Samredovisning av klass 1 till 3 i gran 8 Med kvalitetshöjande volymbehandling endast i lägsta klass i tall och gran 9 Vikt, volym- och energibestämning Utelämnat värde sätts till 0. INTNR2LASTARE Antal pos. 10 Part som utför på- eller avlastning av en transport. Godkända värden: Utelämnat, numeriskt. RUTTID RUTTIDENTITET Antal pos. 8 Identiteten på den aktuella rutten. Godkända värden: Utelämnat, Annat värde sätts till blankt. TOMKMA KILOMETER TOMKÖRNING A Antal pos. 3 Sätts blank om RUTTID saknas. Godkända värden: Utelämnat, numeriskt Annat värde sätts till 000. TOMKMB KILOMETER TOMKÖRNING B Antal pos. 3 Sätts blank om RUTTID saknas. Godkända värden: Utelämnat, numeriskt Annat värde sätts till 000. Om RUTTANT < 02 sätts TOMKMB till 000. och RUTTANT till 00. RUTTANT ANTAL RUTTER Antal pos. 2 Sätts blank om RUTTID saknas.

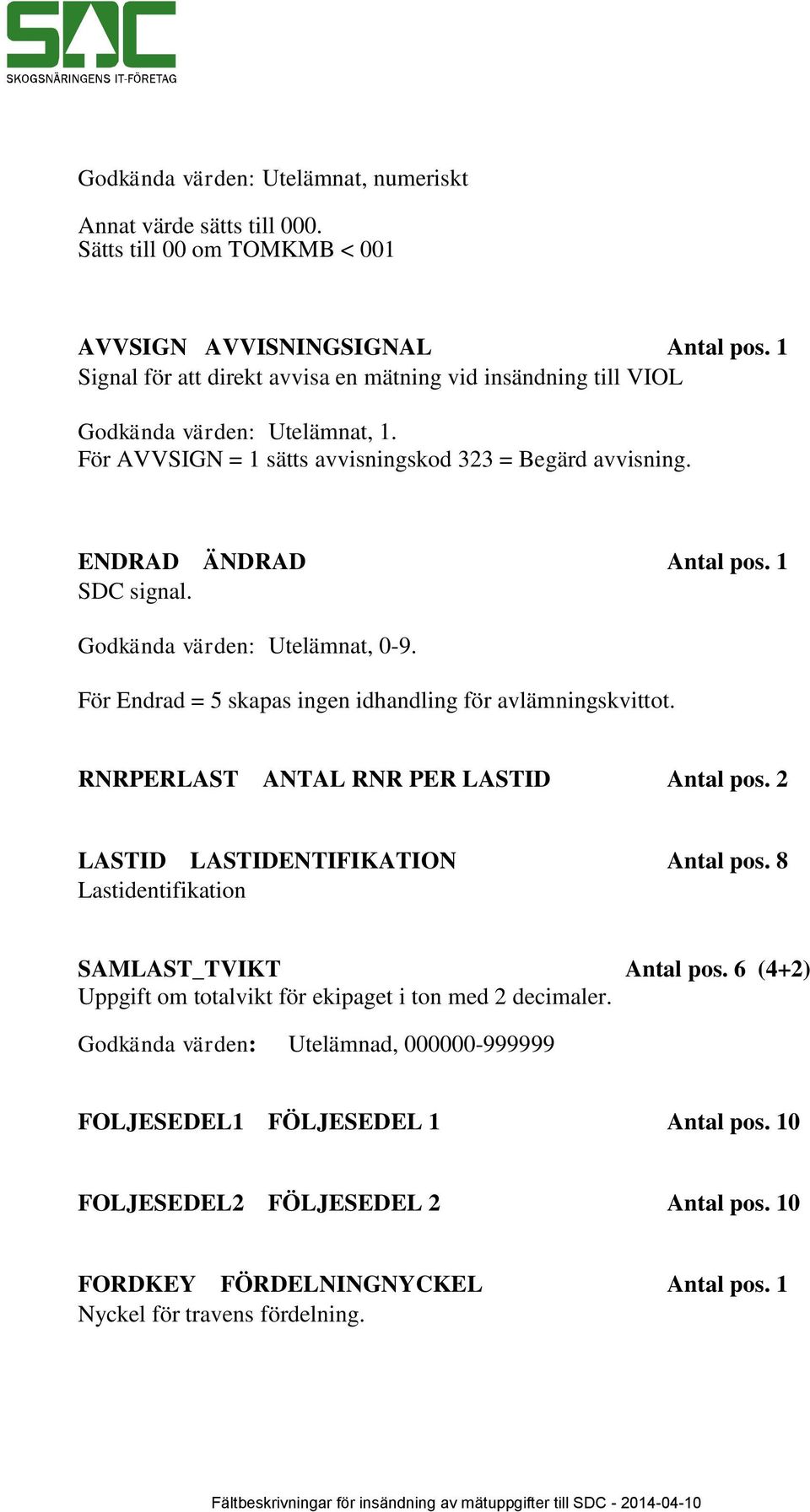

20 Godkända värden: Utelämnat, numeriskt Annat värde sätts till 000. Sätts till 00 om TOMKMB < 001 AVVSIGN AVVISNINGSIGNAL Antal pos. 1 Signal för att direkt avvisa en mätning vid insändning till VIOL Godkända värden: Utelämnat, 1. För AVVSIGN = 1 sätts avvisningskod 323 = Begärd avvisning. ENDRAD ÄNDRAD Antal pos. 1 SDC signal. Godkända värden: Utelämnat, 0-9. För Endrad = 5 skapas ingen idhandling för avlämningskvittot. RNRPERLAST ANTAL RNR PER LASTID Antal pos. 2 LASTID LASTIDENTIFIKATION Antal pos. 8 Lastidentifikation SAMLAST_TVIKT Antal pos. 6 (4+2) Uppgift om totalvikt för ekipaget i ton med 2 decimaler. Godkända värden: Utelämnad, FOLJESEDEL1 FÖLJESEDEL 1 Antal pos. 10 FOLJESEDEL2 FÖLJESEDEL 2 Antal pos. 10 FORDKEY FÖRDELNINGNYCKEL Antal pos. 1 Nyckel för travens fördelning.

21 Godkända värden: Utelämnat, 0-9, A-H. HKODMF HUVUDKOD MÄTANDE FÖRETAG Antal pos. 5 Mätande företag är den aktör som är juridiskt ansvarig för virkesmätning. Mätning utförs i egen regi eller via mätombud. Godkända värden: Enligt SDCs förteckning över mätande företag INTNRMF INTERNNR MÄTANDE FÖRETAG Antal pos. 5 Godkända värden: Enligt SDCs förteckning över mätande företag HKODOMB HUVUDKOD MÄTOMBUD Antal pos. 5 Mätombud är den aktör som utför virkesmätning på uppdrag av mätandeföretag. Godkända värden: Enligt SDCs förteckning över mätombud INTNROMB INTERNNR MÄTOMBUD Antal pos. 5 Godkända värden: Enligt SDCs förteckning över mätombud REGELVERK Antal pos. 1 Motsvarar vilket regelverk, tidigare VMF-område, som används. Regelverket pekar bl.a. vilka omräkningstal som kommer att användas vid redovisningen i VIOL. Alla mätande företag tilldelas ett defaultvärde om de önskar. Används ett annat vid mätningstillfället gäller mätningens Giltiga värden: Regelverk Motsvarar VMF-område

22 MPL MÄTPLATS Antal pos. 5 Virkets fysiska plats vid kvantifiering. Godkända värden: Enligt SDCs förteckning över mätplatser KVKOM3F KVALITETSKONTROLLERAD M3F Antal pos. 1 Godkända värden: Utelämnat, J/N KVKOM3F = J innebär att den insända kvalitetskontrollerade m3f gäller i stället för den m3f som räknas fram med Viols omräkningstal. MATNVAGRAN MÄTNINGSVÄGRAN Antal pos. 1 Godkända värden: Utelämnat, J/N MATDATA_STATUS Antal pos. 1 Status på mätdata. OBS! Får endast användas i samband med bildmätning. Godkända värden: Utelämnat, O/F ANT_FRITERM Antal pos. 3 Antal fria termer Godkända värden: Utelämnat, FRITERM_GRUPP max 30 stycken TERMNR Antal pos. 3 Löpnr för term i systemet. Godkända värden: Utelämnat, 0 9

23 TERMVRD Antal pos. 10 Termvärde Godkända värden: Utelämnat, 0 9, a-z, A-Z NORSKE SKOG BILAEG Antal pos. 5 BILNR Antal pos. 7 GRENSEKOD_NS Antal pos. 1 JVGKOD Antal pos. 1 LEVARNS Antal pos. 1 NBUNTAR Antal pos. 1 STN Antal pos. 4 TRPKMNS Antal pos. 3 Ursprungsrader max 5 stycken. ANT_UB Antal pos. 2 Ange Antal ursprungsrader. Godkända värden: Numeriskt UVMF Antal pos. 2 Uppgift om ursprungligt mätbeskeds VMFredovisningsnummer. Godkända värden: Utelämnat, URNR Antal pos. 8 Uppgift om ursprungligt mätbeskeds redovisningsnummer. Uppgiften hämtas från mätbesked för tidigare mätning av samma parti eller från transportorder som uppvisas av transportören och är obligatorisk om annat fält på raden är ifyllt.

24 Godkända värden: Utelämnat, Anges 10 nollor måste travenr (UTNR) anges. (USSTE) USS Antal pos. 2 UT Antal pos. 1 UE Antal pos. 1 Kod för sortiment, trädslag och egenskapskod (SSTE), enligt ursprungligt mätbesked eller transportorder som uppvisas av transportören. Uppgiften är obligatorisk om redovisningsnr är angivet. Godkända värden: Sortiment, Trädslag: enligt VMRs koder, se handboken Koder Egenskapskod: utelämnad, 0-9, A-Z UTNR Antal pos. 1 Uppgiften avser travenummer på ursprungligt mätbesked och fylls i efter begäran av part. Godkända värden: Numeriskt UVOL Antal pos. 4 Avser inrapporterad volym enligt ursprungligt mätbesked. Anges i m3f med en decimal. Godkända värden: USK Antal pos. 1 Om ursprungligt mätbesked rapporteras slutkört anges en etta (1) vid ej slutkört utelämnas uppgiften. ULKF Antal pos. 6 Kod för län-kommun-församling (LKF) anges enligt kodboken. Uppgiften som hämtas från ursprungligt mätbesked eller den transportorder som uppvisas av transportören. Godkända värden: Utelämnad, eller enligt register. UBKODER Antal pos. 9 Företagsorienterad kod för befraktare. Uppgiften som hämtas från ursprungligt mätbesked eller den transportorder som uppvisas av transportören. Godkända värden: Utelämnad,

25 För VMFomr 1-3, 5, 7 och mätsyfte 6-9 är uppgiften obligatorisk. UVLGD Antal pos. 3 Vägsträckans enkla längd i kilometer. Godkända värden: Utelämnad, UVSTD Antal pos. 4 Kod för vägs och avläggs bärighet, körbarhet samt vändningsförhållanden. Anges enligt resp. VMFs bestämmelser. Godkända värden: Utelämnad, UOML Antal pos. 1 Kod för omlastning. Anges enligt resp. VMFs bestämmelser. Godkända värden: Utelämnad, 1 4. USNO Antal pos. 1 Kod för vägs snöplogningsförhållanden. Anges enligt resp. VMFs bestämmelser. Godkända värden: Utelämnad, 1, 2 Utelämnad, Lägesrader max 3 stycken. Uppgifter om virkets belägenhet, kan hämtas från virkesorder och/eller anges från mätaren. ANT_LEGE Antal pos. 2 Ange Antal Legessrader. Godkända värden: Numeriskt LRAD Antal pos. 1 Lägesradnr. LEGE Antal pos. 1

26 Om virkesorderns uppgifter för virkets belägenhet är rätt angivna, kan dessa automatiskt överföras från virkesordern genom att mätaren anger aktuell lägesrad i detta fält. Om delar av mät-/transportorderna uppgifter är avvikande, kan ändring eller komplettering göras genom att den nya uppgiften fylls i på aktuell skrivrad och i rätt fält. Godkända värden: Utelämnat, 1, 3 LKBLAD Antal pos. 4 Uppgift om kartbladets nummer. LTXT Antal pos. 25 Virkets lägesangivelse i förkortad klartext LANTTR Antal pos. 2 Antal travar/vältor per lägesangivelse. LVSTD Antal pos. 4 Kod för vägs och avläggs bärighet, körbarhet samt vändningsförhållanden. Anges enligt respektive VMFs bestämmelser. Godkända värden: Utelämnat, 1-4 i vardera positionen LOML Antal pos. 1 Kod för omlastning. Anges enligt respektive VMFs bestämmelser. Obligatoriskt på någon rad för VMF mätplatstyp 2 om uppgiften saknas i blanketthuvud. LSNO Antal pos. 1 Kod för vägs snöplogningsförhållanden. Anges enligt respektive VMFs bestämmelser Godkända värden: Utelämnad, 1, 2 LSV Antal pos. 1 Virke vid stickväg markeras med en etta (1). Godkända värden: Utelämnad, 1, 2 LSN_7 Antal pos. 7 Kod för omlastning. Anges enligt resp. VMFs bestämmelser.

27 Godkända värden: Utelämnad, 1 4. LVO_7 Antal pos. 7 Kod för vägs snöplogningsförhållanden. Anges enligt resp. VMFs bestämmelser. Godkända värden: Utelämnad, 1, 2 Utelämnad, MENHNR_1 Antal pos. 5 Antal vältor per lägesangivelse Travrader max 6 stycken. ANT_TRAVE ANTAL TRAVAR Antal pos. 2 Numeriskt värde som anger Antalet travar. Godkända värden: Numeriskt MENHNR MÄTENHETSNUMMER Antal pos. 5 Unikt nummer för respektive trave i mätningen. Numret representerar ordningsföljden i vilken travarna registrerades. Godkända värden: 1 6. ISS* INMÄTT SORTIMENT Antal pos. 2 Sortimentskoden för det inmätta sortimentet Godkända värden: Enligt SDCs förteckning för godkända sortiment Kontroll mot virkesorder. IT* INMÄTT TRÄDSLAG Antal pos. 1 Trädslagskoden för det inmätta sortimentet Godkända värden: Enligt SDCs förteckning för godkända träslag Kontroll mot virkesorder.

28 IE* INMÄTT EGENSKAPSKOD Antal pos. 1 Egenskapskoden för det inmätta sortimentet Godkända värden: 0-9 eller A Z. Skall överensstämma mot virkesordern om egenskapskoden är angiven i virkesordern. IK INMÄTT KVALITET Antal pos. 1 IO INMÄTT ORSAK Antal pos. 1 Orsak till nedklassning eller vrakning. Vid flera orsaker anges mest frekventa orsak. Godkända värden: Utelämnt, 0-9 Är orsak > 0 angiven måste vrak finnas. PROVNR STICKPROVSNUMMER Antal pos. 4 Nummer för stickprovsenhet. Godkända värden: Utelämnat, Obligatorisk uppgift ( ) vid mätsyfte 4 och KOLL > BUNTSLAG BUNTSLAG Antal pos. 1 Kod för buntslag. Godkända värden: Utelämnat, 1-7, 9 LEGEA LÄGE A Antal pos. 1 LEGEB LÄGE B Antal pos. 1 Per trave noteras i A och B med numret/numren för vilken eller vilka lägesrader som gäller. Om samtliga lägesrader gäller för traven lämnas utrymmet A, B blankt. F5T FÖRDELNING 5 TRÄSLAG Antal pos. 1 Trädslag för FPROC5.

29 Godkända värden: Utelämnat eller godkänt träslag. Trädslag skall vara angivet om % i fält 5 är > 0, % i fältet 5 skall vara > 0 om trädslag är angivet (gäller mäthandl med trädslag för fält 5). FPROC1 FÖRDELNINGSPROCENT 1 Antal pos. 3 FPROC2 FÖRDELNINGSPROCENT 2 Antal pos. 3 FPROC3 FÖRDELNINGSPROCENT 3 Antal pos. 3 FPROC4 FÖRDELNINGSPROCENT 4 Antal pos. 3 FPROC5 FÖRDELNINGSPROCENT 5 Antal pos. 3 Volymens trädslagsfördelning i procent för varje trave. Godkända värden: Utelämnad, i resp fält. Fördelning av leveransgill volym kan ske för mätmetoderna 3-9. Om någon trave fördelas måste övriga travar med samma sortiment-trädslag också fördelas. VRPROC VRAKPROCENT Antal pos. 3 Vrak/avdrag med angivelse i %. Godkända värden: Utelämnat, LGD1 LÄNGD 1 Antal pos. 4 (2 + 2) Traves längd i meter och centimeter. Utrymmet medger redovisning av trave (lastbredd) med max meters längd. HJD1 HÖJD 1 Antal pos. 3 (1 + 2) Traves höjd i meter och centimeter. Utrymmet medger redovisning av trave med max 9.98 meters höjd. BREDD1 BREDD 1 Antal pos. 3 (1 + 2) Traves bredd i meter och centimeter. (Vedlängd) Utrymmet medger redovisning av trave med max 9.98 meters bredd LGD2 LÄNGD 2 Antal pos. 4 (2 + 2) Traves längd i meter och centimeter.

30 Utrymmet medger redovisning av trave (lastbredd) med max meters längd. HJD2 HÖJD 2 Antal pos. 3 (1 + 2) Traves höjd i meter och centimeter. Utrymmet medger redovisning av trave med max 9.98 meters höjd. BREDD2 BREDD 2 Antal pos. 3 (1 + 2) Traves bredd i meter och centimeter. (Vedlängd) Utrymmet medger redovisning av trave med max 9.98 meters bredd VEDVIKT_2 VEDVIKT Antal pos. 6 (4 + 2) Virkespartiets vikt i ton med 2 decimaler. Godkända värden: Utelämnad, Vedvikt skall vara totalvikt-taravikt x 100-viktkorr och 10 VMFomr 1-3 För mätmetod 7 och 9: ton, övriga mätmetoder ton. VMFomr 5-7 För mätmetod 7 och 9: ton, övriga mätmetoder: ton. VMFomr 8 För mätmetod 3, 7 och 9: ton, övriga mätmetoder: ton. VMFomr 8 För mätmetod 3 kan vedvikten utelämnas. VMF För mätmetod 7 och 9: 1-999,99 ton, övriga mätmetoder ton. VMF 68: För mätmetod 3 kan vedvikten utelämnas eller 0,1-9999,99 ton. VMF 60, 69, 70: Där gäller ingen maxkontroll för vedvikt VIKTKORR VIKTKORREKTION Antal pos. 2 Godkända värden: % (för buntslag 9 gäller 00-99). Viktkorrektion får bara anges om det finns en vedvikt TORRHPROC TORRHALTSPROCENT Antal pos. 5 (3+2) Godkända värden: numeriskt varav 2 tänkta decimaler. Vid mätmetod 9: 20-95,100 % Vid mätmetod 9, buntslag = 9 eller omfattning = 9: 1-100%. Vid mätmetod 7 får torrhalt ej anges. Om torrhalt anges på en trave måste den anges på alla. Om torrhalt angivits måste vikt finnas.

31 TVIKT_2 TOTALVIKT Antal pos. 6 (4+2) Uppgift om totalvikt för mätningsenhet i ton med 2 decimaler. Godkända värden: Utelämnad, Om totalvikt är 0 sätts: Totalvikt = Vedvikt + Taravikt. TARA_2 UTVIKT/TARA Antal pos. 6 (4+2) Uppgift om taravikt för mätningsenhet i ton med 2 decimaler. Godkända värden: Utelämnad, Taravikt får ej överstiga totalvikt. EKIPAGETARA Antal pos. 6 (4+2) Uppgift om taravikt för ekipaget i ton med 2 decimaler. Godkända värden: Utelämnad, STYCK Antal pos. 5 Totalt antal styck i trave inklusive inmätta underlag. Uppgiften är obligatorisk för mätmetod 8. För denna mätmetod anges inga måttuppgifter utan endast sortiment, trädslag, ev egenskapskod ev fördelning av ingående del-sortiment. Godkända värden: Utelämnad, per trave. Mätmetod 8: Obligatorisk, max MWH MEGAWATTTIMME Antal pos. 7 (5+2) OBS! Fältet kommer att utgå i samband med införande av EB-nyckeln. MEDELDIAM MEDELDIAMETER Antal pos. 5 (3+2) ENERGIFORMEL Antal pos. 4 OBS! Fältet kommer att utgå i samband med införande av EB-nyckeln. M3FVOLT VOLYM M 3 F Antal pos. 7 (5+2) Utrymmet kan efter VMFs bestämmelser användas för notering av traves summavolym + inmätta underlag i hela och tiondels m3f. Godkända värden: Utelämnad,

32 Kontroll vid angivelse att angiven volym ej avviker med mer än 2 m 3 mot kub volym. M3TVOLT VOLYM M 3 T Antal pos. 7 (5+2) Utrymmet kan efter VMFs bestämmelser användas för notering av traves summavolym exkl inmätta underlag i hela och tiondels m 3 t/m 3 s. Godkända värden: Utelämnad, om mått saknas. För skördarmätning tolkas volymer som heltal. För mätmetod 5 6: - M3t/styck får vara max99,för VMF=05 max 125 (Gäller ej skördarmätning Typ 1 och 2). - För VMF=06-07 och SS=70-89 får m3t vara 0 eller Buntslag 9 eller omfattning 9 upphäver kontrollerna. Kontroll att kuberad volym ej överstiger 999,9 M3T/trave. Obligatoriskt för mätmetod 3-6 då längd+bredd+höjd inte är angivna. FVPROC FASTVOLYMPROCENT Antal pos. 3 Fastvolym i hela procent av travens totala volym. Godkända värden: , 100 % (buntslag 9 godkänner 0-100) Mätmetod 3,5: uppgiften är obligatorisk. Mätmetod 4: uppgiften får ej anges. Fastvolymprocent får ej anges om ingen volym eller travmått finns på traven VRAKAVDR VRAK/-AVDRAGSKVANTITET Antal pos. 7 (5+2) RTAVDRPROC Antal pos. 3 ULAG UNDERLAG Antal pos. 2 Om traves underlag mäts in, redovisas dess volym i hela och tiondels m3f. Godkända värden: Utelämnat, 00-98

33 RPROC RÖTPROCENT Antal pos. 2 Rötandel i %. Godkända värden: Utelämnat, VVERDE VÄRMEVÄRDE Antal pos. 7 (5+2) OBS! Fältet kommer att utgå i samband med införande av EB-nyckeln. SVAVELHALT Antal pos. 5 (3+2) OBS! Fältet kommer att utgå i samband med införande av EB-nyckeln. ASKHALT Antal pos. 5 (3+2) OBS! Fältet kommer att utgå i samband med införande av EB-nyckeln. TORRDENS TORRÅDENSITET Antal pos. 4 OBS! Fältet kommer att utgå i samband med införande av EB-nyckeln.
