1 Produktguide för industrin Issue 5

2 Att göra det rätta valet Med denna omfattande produktguide kan du lätt hitta de bästa Loctite produkterna för att lösa tekniska problem inom såväl tillverkningsindustrin som inom underhåll och reparation. Den har tagits fram för att göra ditt produktval snabbare, lättare och rätt redan från början. Du kan använda produktguiden på flera olika sätt: Problemlösningsguiden Loctite produktkategorier från Henkels produktportfölj Produktlista med beställningsinformation Om du ändå skulle behöva mer information så behöver du bara besöka vår hemsida På vår hemsida hittar du mer information om produkterna oavsett vilken tid det är på dygnet. Även om de produkterna som är nämnda i produktguiden. Dessutom har du tillgång till de senaste broschyrerna och nyheterna om Loctite utbud inom underhåll samt de andra marknadssegmenten Industri, Bileftermarknad, Elektronik, Underhåll och Reparation. Du hittar även varuinformationsblad och tekniska datablad på vår hemsida. För mer information besök vår hemsida på: 2

3 Problemlösningsguide Gänglåsning Låsning av gängförband Gängtätning Tätning av gängförband Flänstätning Tätning av flänsförband Cylindrisk fastsättning Limning av cylindriska förband Snabblim Strukturlimning Flexibla lim och tätningsmedel Smörjmedel Ytbehandling och korrosionsskydd Kemisk metallreparation Nötningsskydd Rengöring Aktivatorer och primers Nödreparation Växellådor och pumpreparationer Underhålls Workshop Utrustning Orderinformation Internationella enheter 3

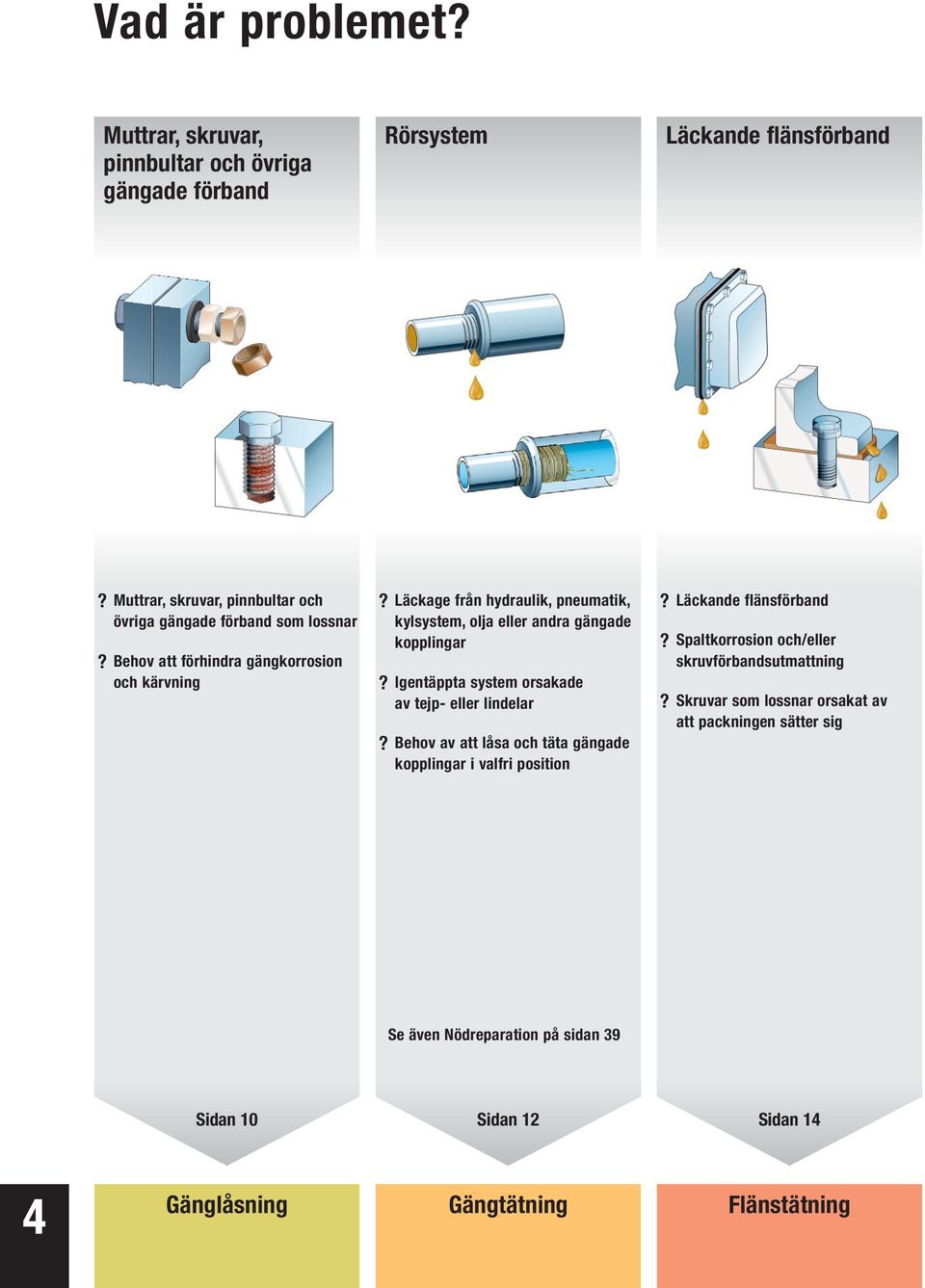

4 Vad är problemet? Muttrar, skruvar, pinnbultar och övriga gängade förband Rörsystem Läckande flänsförband? Muttrar, skruvar, pinnbultar och övriga gängade förband som lossnar? Behov att förhindra gängkorrosion och kärvning? Läckage från hydraulik, pneumatik, kylsystem, olja eller andra gängade kopplingar? Igentäppta system orsakade av tejp- eller lindelar? Behov av att låsa och täta gängade kopplingar i valfri position? Läckande flänsförband? Spaltkorrosion och/eller skruvförbandsutmattning? Skruvar som lossnar orsakat av att packningen sätter sig Se även Nödreparation på sidan 39 Sidan 10 Sidan 12 Sidan 14 4 Gänglåsning Gängtätning Flänstätning

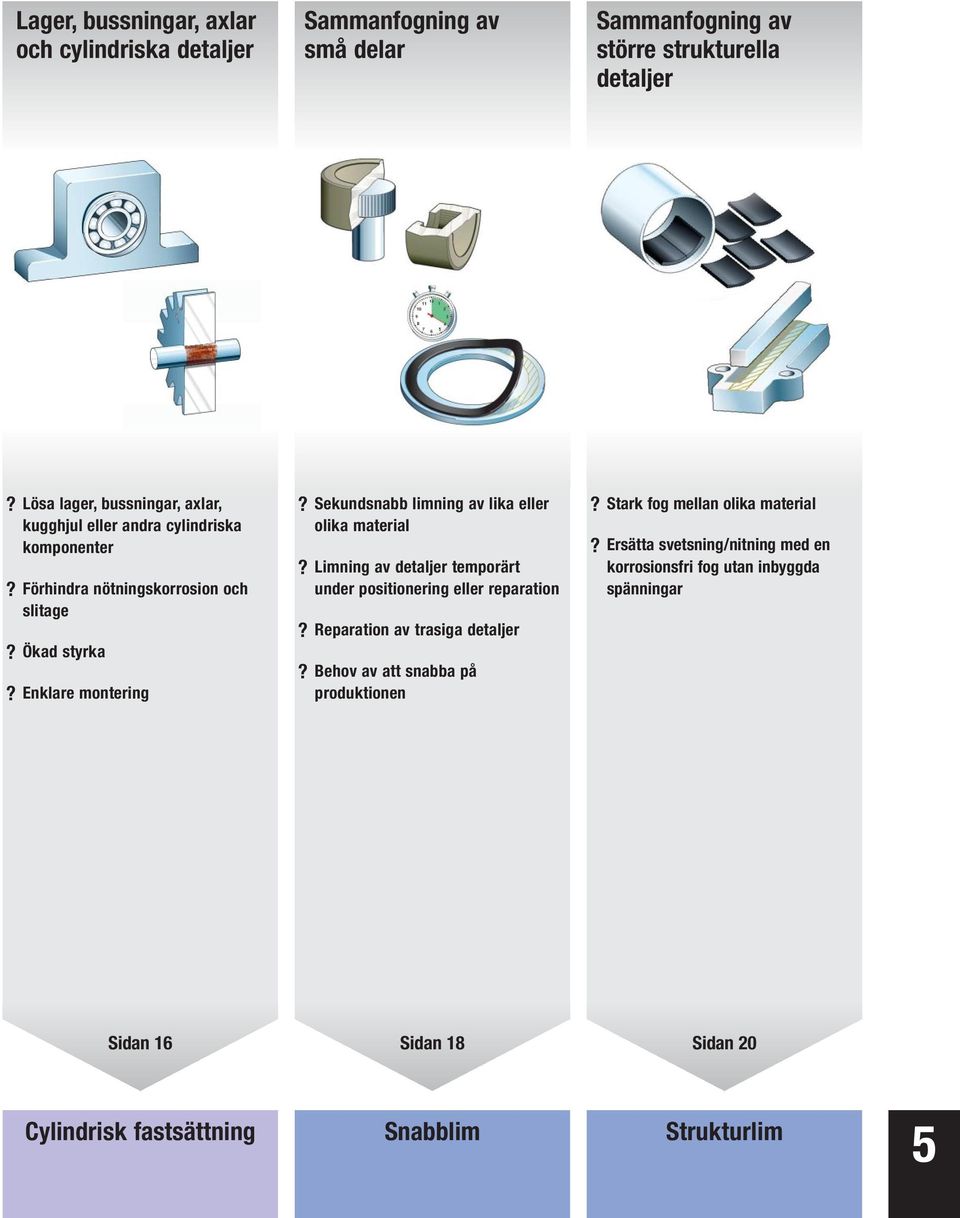

5 Lager, bussningar, axlar och cylindriska detaljer Sammanfogning av små delar Sammanfogning av större strukturella detaljer? Lösa lager, bussningar, axlar, kugghjul eller andra cylindriska komponenter? Förhindra nötningskorrosion och slitage? Ökad styrka? Enklare montering? Sekundsnabb limning av lika eller olika material? Limning av detaljer temporärt under positionering eller reparation? Reparation av trasiga detaljer? Behov av att snabba på produktionen? Stark fog mellan olika material? Ersätta svetsning/nitning med en korrosionsfri fog utan inbyggda spänningar Sidan 16 Sidan 18 Sidan 20 Cylindrisk fastsättning Snabblim Strukturlim 5

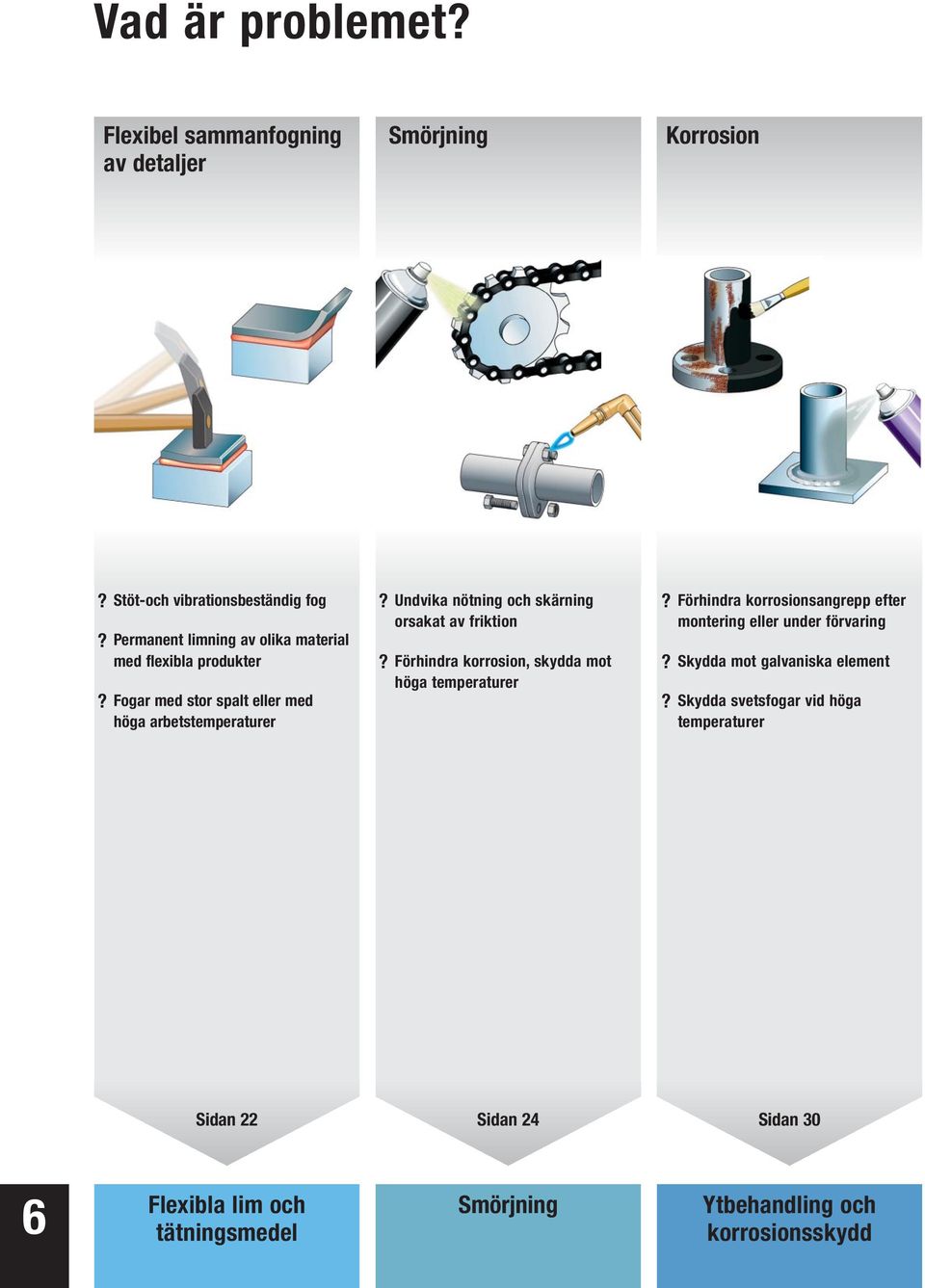

6 Vad är problemet? Flexibel sammanfogning av detaljer Smörjning Korrosion? Stöt-och vibrationsbeständig fog? Permanent limning av olika material med flexibla produkter? Fogar med stor spalt eller med höga arbetstemperaturer? Undvika nötning och skärning orsakat av friktion? Förhindra korrosion, skydda mot höga temperaturer? Förhindra korrosionsangrepp efter montering eller under förvaring? Skydda mot galvaniska element? Skydda svetsfogar vid höga temperaturer Sidan 22 Sidan 24 Sidan 30 6 Flexibla lim och tätningsmedel Smörjning Ytbehandling och korrosionsskydd

7 Skadade detaljer Nötning Rengöring av smutsiga delar och händer? Skydda, återskapa och reparera metalldetaljer? Gjuta formar och fixturer? Reparera eller förebygga erodering, slitage på glidytor och nötning i t ex pumphus och cykloner? Skydda mot kavitation? Rengöra komponenter innan limning? Avlägsna härdat lim, silikon, gamla packningar och liknande material utan att skada ytan? Rengöra elektriska kontakter och strömställare? Rengöra händerna från bläck, färg, lim och annan tuff smuts med eller utan behov av vatten Se även nödreparationsprodukter på sidan 39 Sidan 32 Sidan 34 Sidan 36 Kemisk metallreparation Nötningsskydd Rengöring 7

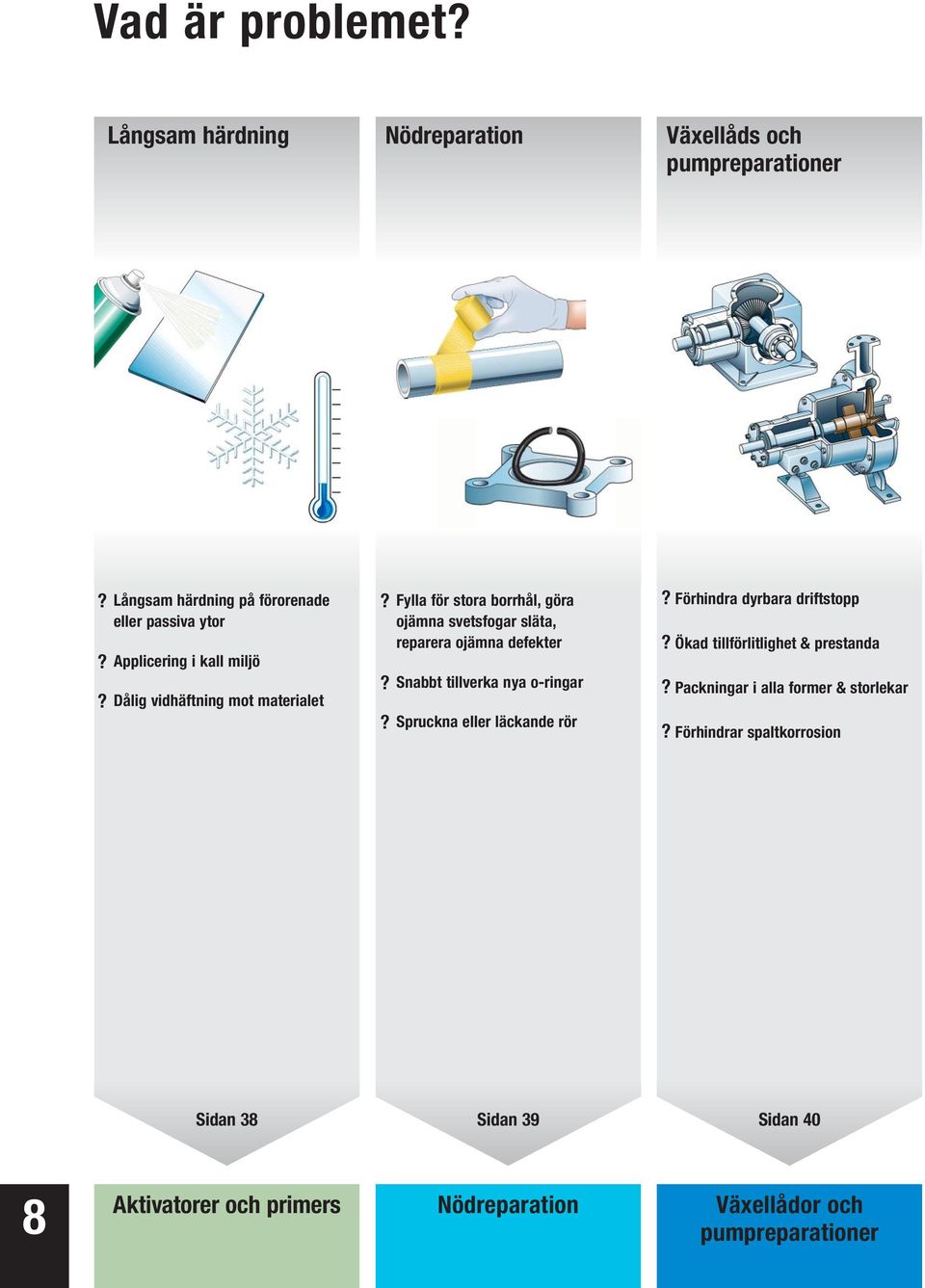

8 Vad är problemet? Långsam härdning Nödreparation Växellåds och pumpreparationer? Långsam härdning på förorenade eller passiva ytor? Applicering i kall miljö? Dålig vidhäftning mot materialet? Fylla för stora borrhål, göra ojämna svetsfogar släta, reparera ojämna defekter? Snabbt tillverka nya o-ringar? Spruckna eller läckande rör? Förhindra dyrbara driftstopp? Ökad tillförlitlighet & prestanda? Packningar i alla former & storlekar? Förhindrar spaltkorrosion Sidan 38 Sidan 39 Sidan 40 8 Aktivatorer och primers Nödreparation Växellådor och pumpreparationer

9 Praktiska lösningar Dosering av lim och tätningsmedel Produkter med NSF-godkännande NSF är ett välkänt och respekterat certifikat som fokuserar sig på livsmedel, vatten, inomhusluft och på miljön. För mer information gå in på Reducera rutinunderhåll och onådiga reparationer? Reducerar reparationstiden? Ökad säkerhet, minskad risk för personskador? Minskade avfallskostnader och upprensningstid? Applicerar tunn- eller trögflytande produkt snabbt och lätt utan kladd? Behöver du NSFgodkännande, titta i dessa kapitel: Gänglåsning Gängtätning Flänstätning Cylindrisk fastsättning Snabblim Strukturlimning Smörjmedel Olja Smörjmedel Fett Smörjmedel Anti-seize Smörjmedel Torrsmörjmedel Förpackningsstorlek och artikelnummer Sidan 42 Sidan 44 Sidan 45 Underhållsutbildning Utrustning Orderinformation 9

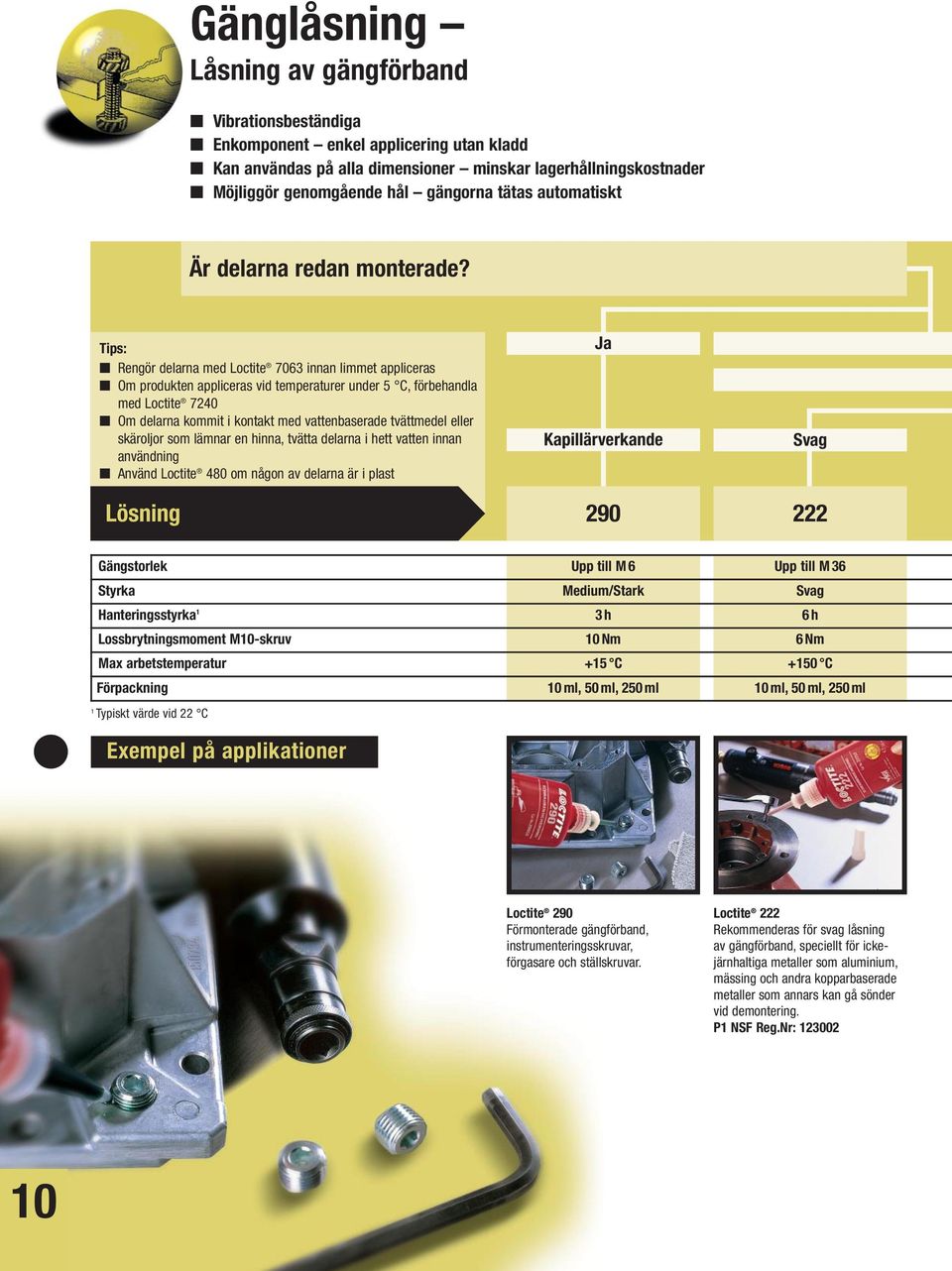

10 Gänglåsning Låsning av gängförband Vibrationsbeständiga Enkomponent enkel applicering utan kladd Kan användas på alla dimensioner minskar lagerhållningskostnader Möjliggör genomgående hål gängorna tätas automatiskt Är delarna redan monterade? Tips: Rengör delarna med Loctite 7063 innan limmet appliceras Om produkten appliceras vid temperaturer under 5 C, förbehandla med Loctite 7240 Om delarna kommit i kontakt med vattenbaserade tvättmedel eller skäroljor som lämnar en hinna, tvätta delarna i hett vatten innan användning Använd Loctite 480 om någon av delarna är i plast Lösning Ja Kapillärverkande 290 Svag 222 Gängstorlek Upp till M 6 Upp till M 36 Styrka Medium/Stark Svag Hanteringsstyrka 1 3h 6h Lossbrytningsmoment M10-skruv 10 Nm 6Nm Max arbetstemperatur +15 C +150 C Förpackning 10 ml, 50 ml, 250 ml 10 ml, 50 ml, 250 ml 1 Typiskt värde vid 22 C Exempel på applikationer Loctite 290 Förmonterade gängförband, instrumenteringsskruvar, förgasare och ställskruvar. Loctite 222 Rekommenderas för svag låsning av gängförband, speciellt för ickejärnhaltiga metaller som aluminium, mässing och andra kopparbaserade metaller som annars kan gå sönder vid demontering. P1 NSF Reg.Nr:

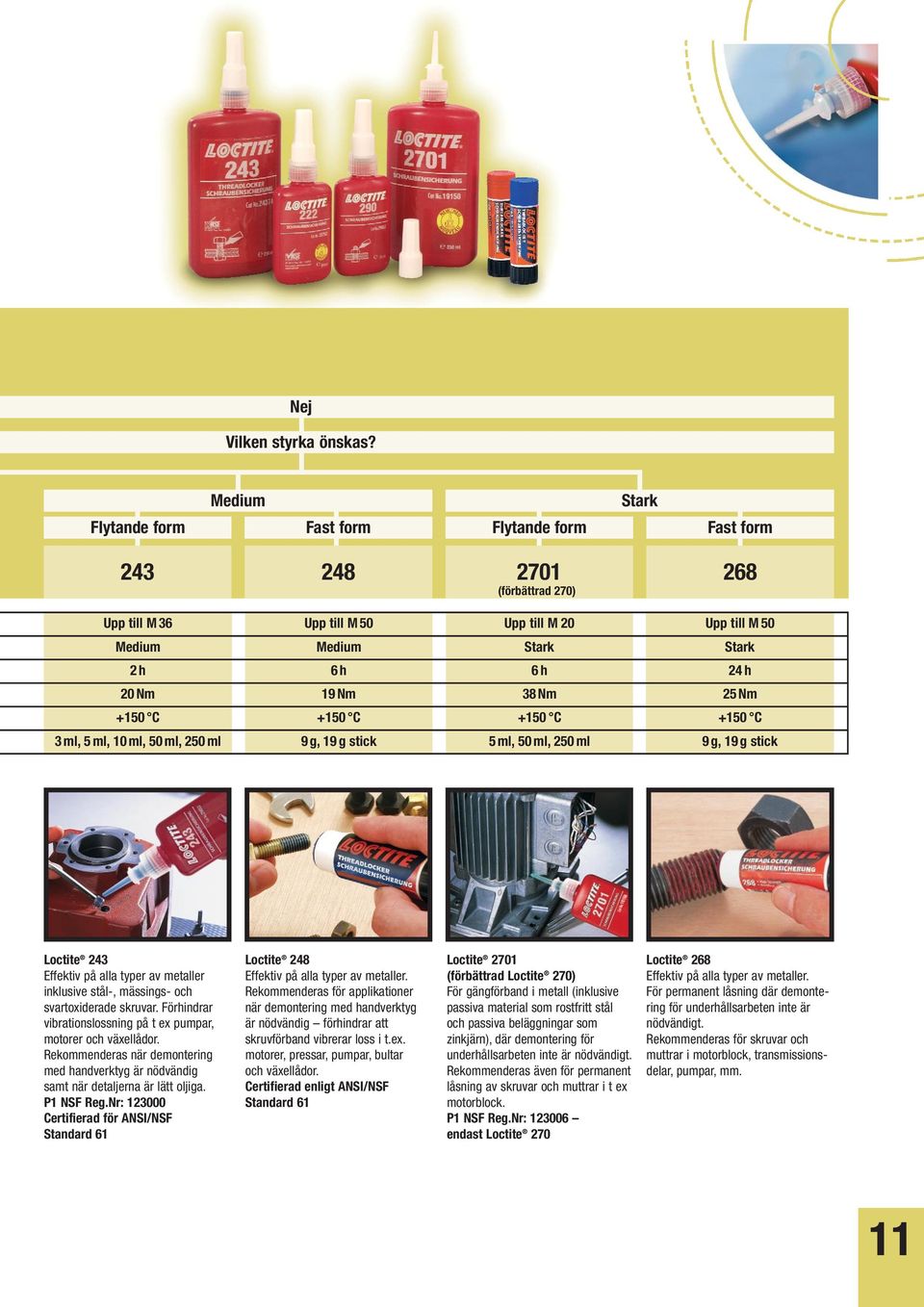

11 Nej Vilken styrka önskas? Flytande form Medium Fast form Flytande form Stark Fast form (förbättrad 270) Upp till M 36 Upp till M 50 Upp till M 20 Upp till M 50 Medium Medium Stark Stark 2h 6h 6h 24 h 20 Nm 19 Nm 38 Nm 25 Nm +150 C +150 C +150 C +150 C 3 ml, 5 ml, 10 ml, 50 ml, 250 ml 9g,19g stick 5 ml, 50 ml, 250 ml 9g,19g stick Loctite 243 Effektiv på alla typer av metaller inklusive stål-, mässings- och svartoxiderade skruvar. Förhindrar vibrationslossning på t ex pumpar, motorer och växellådor. Rekommenderas när demontering med handverktyg är nödvändig samt när detaljerna är lätt oljiga. P1 NSF Reg.Nr: Certifierad för ANSI/NSF Standard 61 Loctite 248 Effektiv på alla typer av metaller. Rekommenderas för applikationer när demontering med handverktyg är nödvändig förhindrar att skruvförband vibrerar loss i t.ex. motorer, pressar, pumpar, bultar och växellådor. Certifierad enligt ANSI/NSF Standard 61 Loctite 2701 (förbättrad Loctite 270) För gängförband i metall (inklusive passiva material som rostfritt stål och passiva beläggningar som zinkjärn), där demontering för underhållsarbeten inte är nödvändigt. Rekommenderas även för permanent låsning av skruvar och muttrar i t ex motorblock. P1 NSF Reg.Nr: endast Loctite 270 Loctite 268 Effektiv på alla typer av metaller. För permanent låsning där demontering för underhållsarbeten inte är nödvändigt. Rekommenderas för skruvar och muttrar i motorblock, transmissionsdelar, pumpar, mm. 11

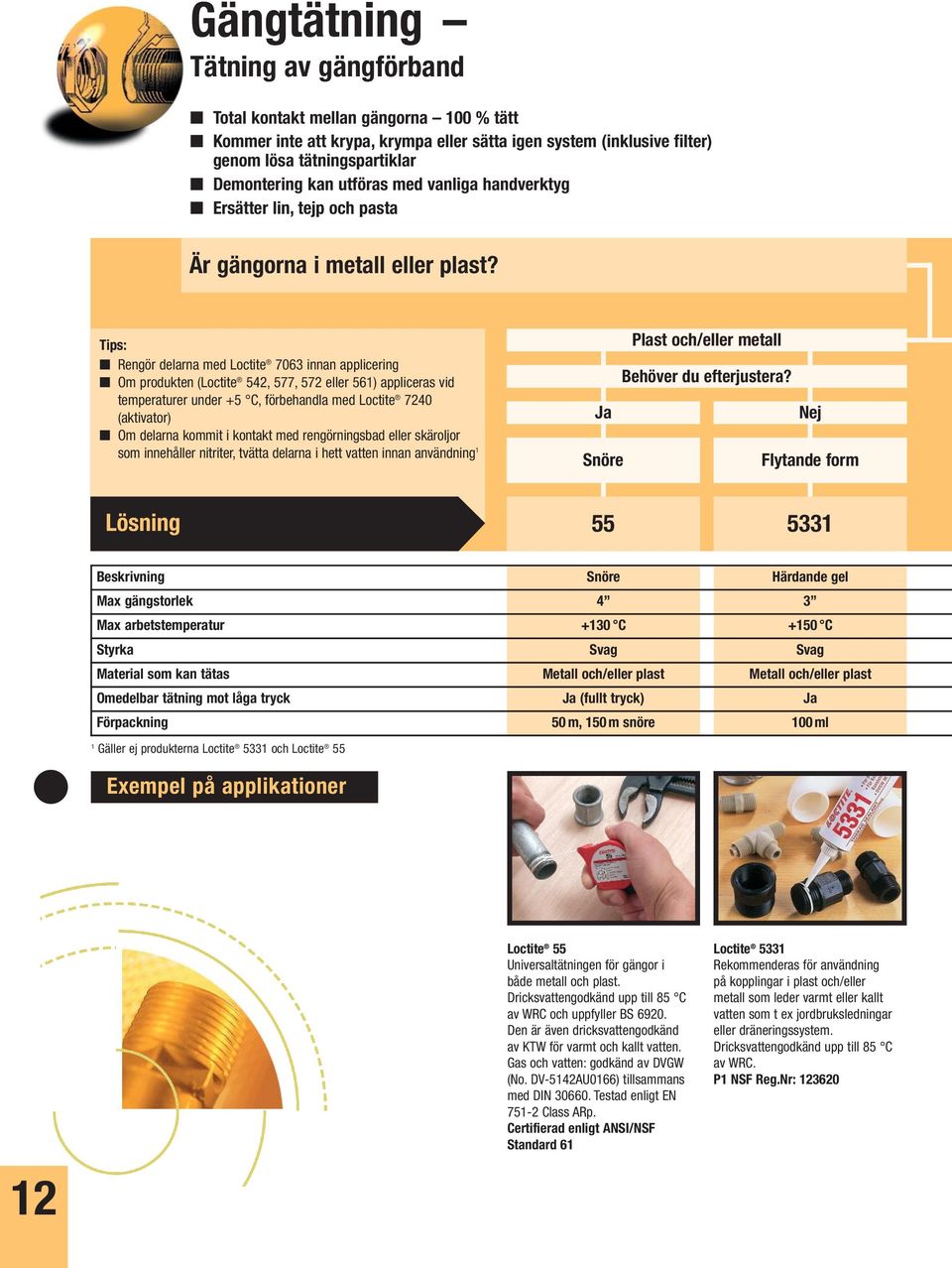

12 Gängtätning Tätning av gängförband Total kontakt mellan gängorna 100 % tätt Kommer inte att krypa, krympa eller sätta igen system (inklusive filter) genom lösa tätningspartiklar Demontering kan utföras med vanliga handverktyg Ersätter lin, tejp och pasta Är gängorna i metall eller plast? Tips: Rengör delarna med Loctite 7063 innan applicering Om produkten (Loctite 542, 577, 572 eller 561) appliceras vid temperaturer under +5 C, förbehandla med Loctite 7240 (aktivator) Om delarna kommit i kontakt med rengörningsbad eller skäroljor som innehåller nitriter, tvätta delarna i hett vatten innan användning 1 Plast och/eller metall Behöver du efterjustera? Ja Nej Snöre Flytande form Lösning Beskrivning Snöre Härdande gel Max gängstorlek 4 3 Max arbetstemperatur +130 C +150 C Styrka Svag Svag Material som kan tätas Metall och/eller plast Metall och/eller plast Omedelbar tätning mot låga tryck Ja (fullt tryck) Ja Förpackning 50 m, 150 m snöre 100 ml 1 Gäller ej produkterna Loctite 5331 och Loctite 55 Exempel på applikationer 12 Loctite 55 Universaltätningen för gängor i både metall och plast. Dricksvattengodkänd upp till 85 C av WRC och uppfyller BS Den är även dricksvattengodkänd av KTW för varmt och kallt vatten. Gas och vatten: godkänd av DVGW (No. DV-5142AU0166) tillsammans med DIN Testad enligt EN Class ARp. Certifierad enligt ANSI/NSF Standard 61 Loctite 5331 Rekommenderas för användning på kopplingar i plast och/eller metall som leder varmt eller kallt vatten som t ex jordbruksledningar eller dräneringssystem. Dricksvattengodkänd upp till 85 C av WRC. P1 NSF Reg.Nr:

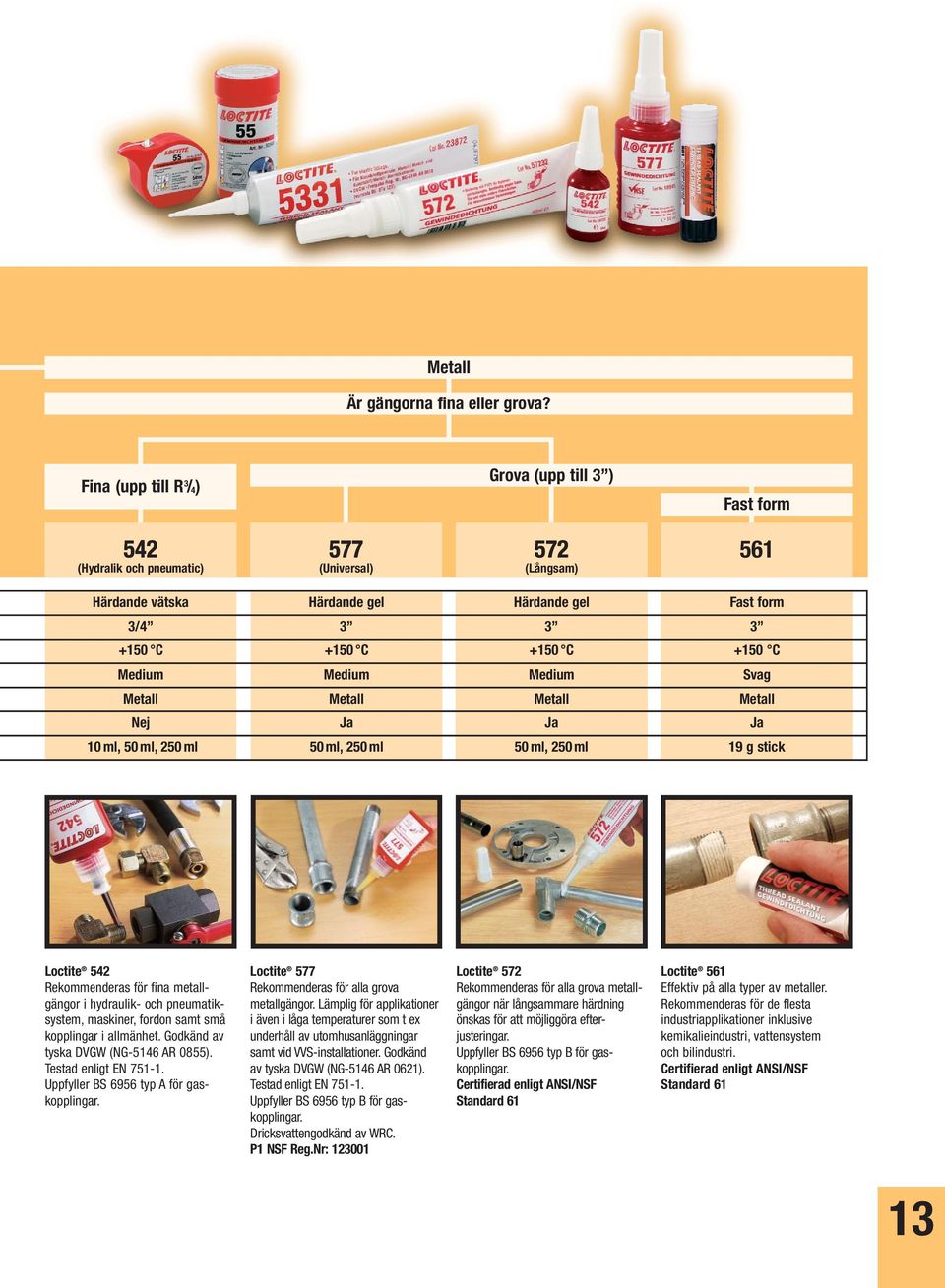

13 Metall Är gängorna fina eller grova? Fina (upp till R 3 /4) Grova (upp till 3 ) Fast form (Hydralik och pneumatic) (Universal) (Långsam) Härdande vätska Härdande gel Härdande gel Fast form 3/ C +150 C +150 C +150 C Medium Medium Medium Svag Metall Metall Metall Metall Nej Ja Ja Ja 10 ml, 50 ml, 250 ml 50 ml, 250 ml 50 ml, 250 ml 19 g stick Loctite 542 Rekommenderas för fina metallgängor i hydraulik- och pneumatiksystem, maskiner, fordon samt små kopplingar i allmänhet. Godkänd av tyska DVGW (NG-5146 AR 0855). Testad enligt EN Uppfyller BS 6956 typ A för gaskopplingar. Loctite 577 Rekommenderas för alla grova metallgängor. Lämplig för applikationer i även i låga temperaturer som t ex underhåll av utomhusanläggningar samt vid VVS-installationer. Godkänd av tyska DVGW (NG-5146 AR 0621). Testad enligt EN Uppfyller BS 6956 typ B för gaskopplingar. Dricksvattengodkänd av WRC. P1 NSF Reg.Nr: Loctite 572 Rekommenderas för alla grova metallgängor när långsammare härdning önskas för att möjliggöra efterjusteringar. Uppfyller BS 6956 typ B för gaskopplingar. Certifierad enligt ANSI/NSF Standard 61 Loctite 561 Effektiv på alla typer av metaller. Rekommenderas för de flesta industriapplikationer inklusive kemikalieindustri, vattensystem och bilindustri. Certifierad enligt ANSI/NSF Standard 61 13

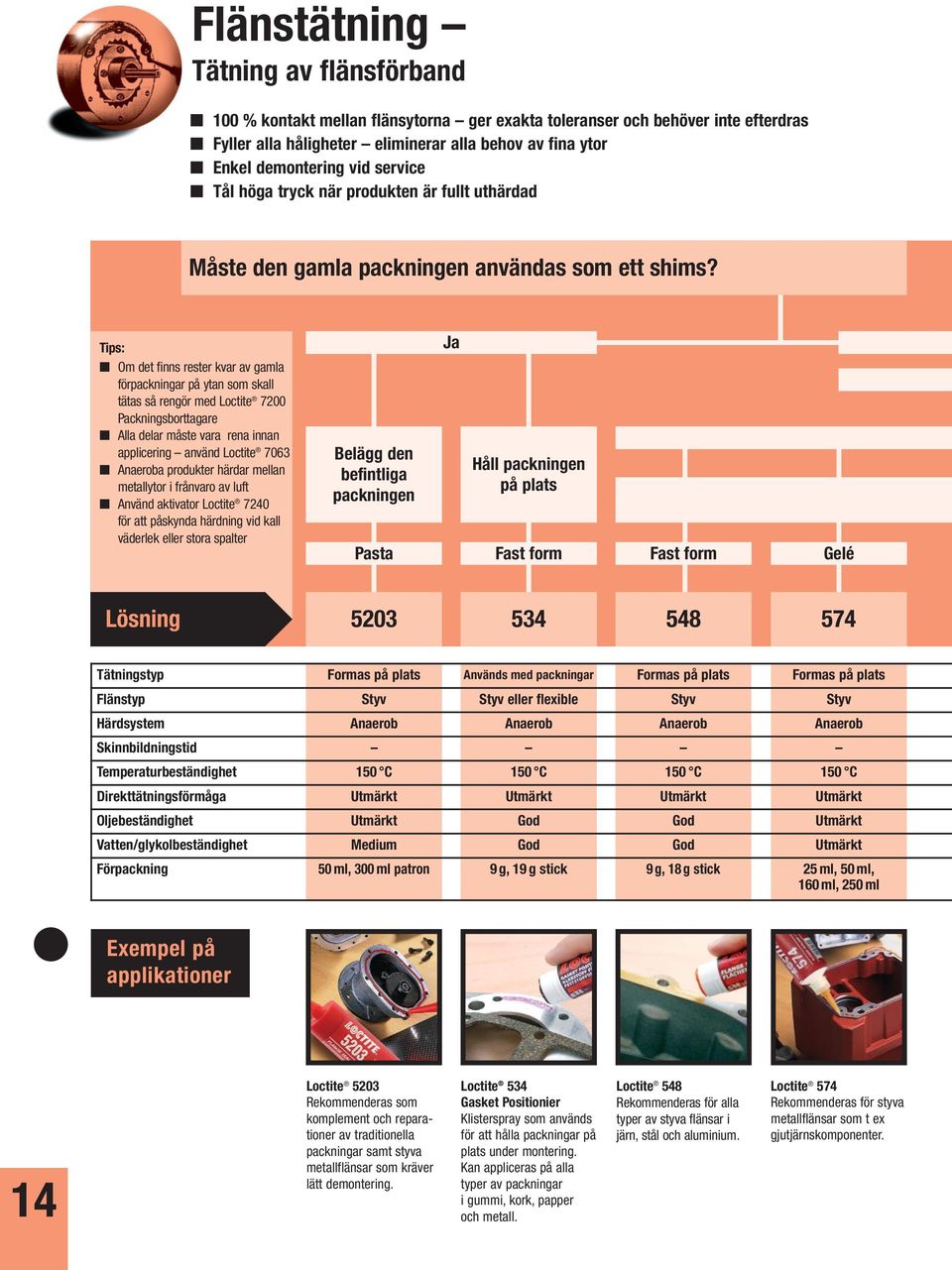

14 Flänstätning Tätning av flänsförband 100 % kontakt mellan flänsytorna ger exakta toleranser och behöver inte efterdras Fyller alla håligheter eliminerar alla behov av fina ytor Enkel demontering vid service Tål höga tryck när produkten är fullt uthärdad Måste den gamla packningen användas som ett shims? Tips: Om det finns rester kvar av gamla förpackningar på ytan som skall tätas så rengör med Loctite 7200 Packningsborttagare Alla delar måste vara rena innan applicering använd Loctite 7063 Anaeroba produkter härdar mellan metallytor i frånvaro av luft Använd aktivator Loctite 7240 för att påskynda härdning vid kall väderlek eller stora spalter Belägg den befintliga packningen Pasta Ja Håll packningen på plats Fast form Fast form Gelé Lösning Tätningstyp Formas på plats Används med packningar Formas på plats Formas på plats Flänstyp Styv Styv eller flexible Styv Styv Härdsystem Anaerob Anaerob Anaerob Anaerob Skinnbildningstid Temperaturbeständighet 150 C 150 C 150 C 150 C Direkttätningsförmåga Utmärkt Utmärkt Utmärkt Utmärkt Oljebeständighet Utmärkt God God Utmärkt Vatten/glykolbeständighet Medium God God Utmärkt Förpackning 50 ml, 300 ml patron 9g,19g stick 9g,18g stick 25 ml, 50 ml, 160 ml, 250 ml Exempel på applikationer 14 Loctite 5203 Rekommenderas som komplement och reparationer av traditionella packningar samt styva metallflänsar som kräver lätt demontering. Loctite 534 Gasket Positionier Klisterspray som används för att hålla packningar på plats under montering. Kan appliceras på alla typer av packningar i gummi, kork, papper och metall. Loctite 548 Rekommenderas för alla typer av styva flänsar i järn, stål och aluminium. Loctite 574 Rekommenderas för styva metallflänsar som t ex gjutjärnskomponenter.

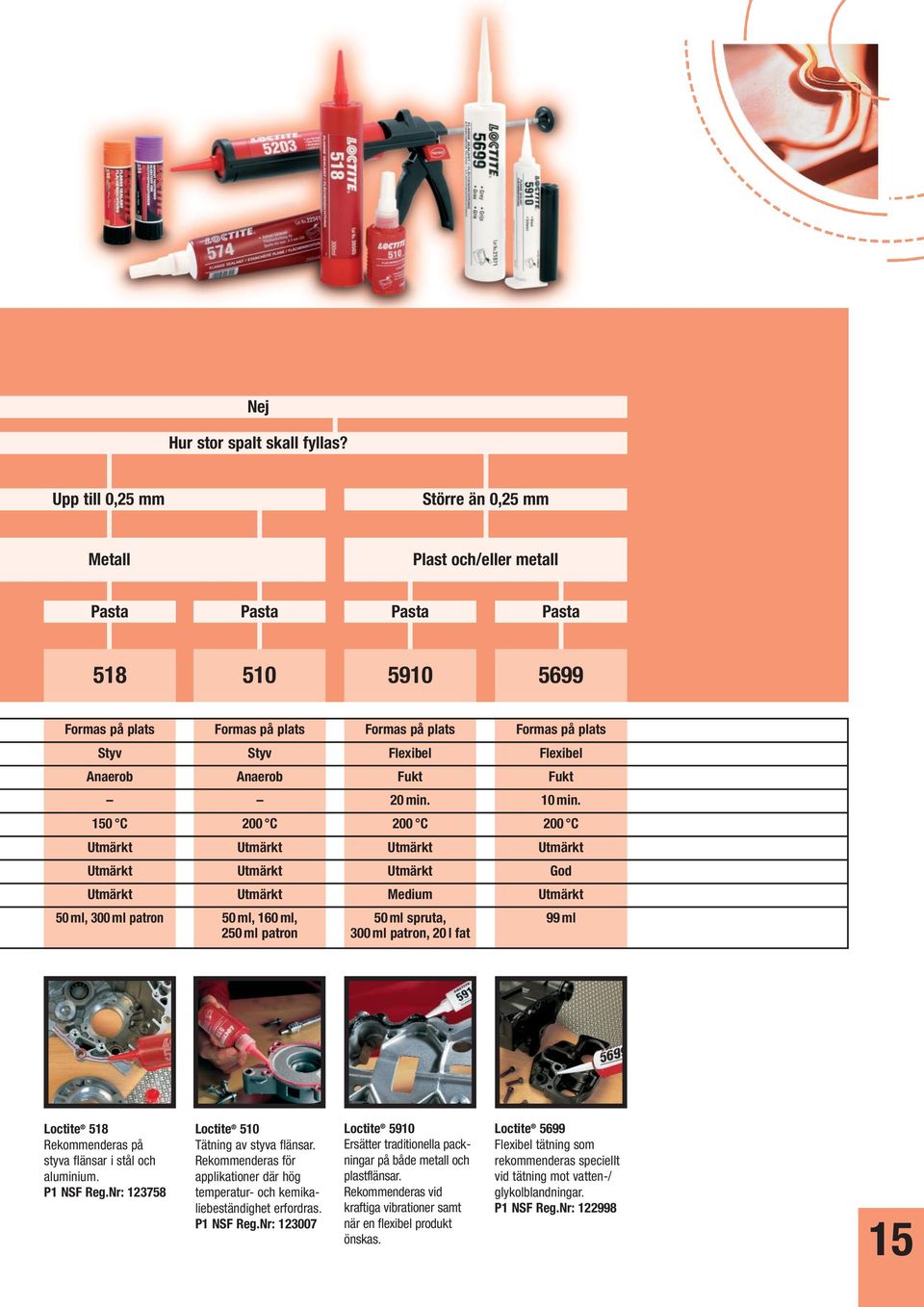

15 Nej Hur stor spalt skall fyllas? Upp till 0,25 mm Större än 0,25 mm Metall Plast och/eller metall Pasta Pasta Pasta Pasta Formas på plats Formas på plats Formas på plats Formas på plats Styv Styv Flexibel Flexibel Anaerob Anaerob Fukt Fukt 20 min. 10 min. 150 C 200 C 200 C 200 C Utmärkt Utmärkt Utmärkt Utmärkt Utmärkt Utmärkt Utmärkt God Utmärkt Utmärkt Medium Utmärkt 50 ml, 300 ml patron 50 ml, 160 ml, 50 ml spruta, 99 ml 250 ml patron 300 ml patron, 20 l fat Loctite 518 Rekommenderas på styva flänsar i stål och aluminium. P1 NSF Reg.Nr: Loctite 510 Tätning av styva flänsar. Rekommenderas för applikationer där hög temperatur- och kemikaliebeständighet erfordras. P1 NSF Reg.Nr: Loctite 5910 Ersätter traditionella packningar på både metall och plastflänsar. Rekommenderas vid kraftiga vibrationer samt när en flexibel produkt önskas. Loctite 5699 Flexibel tätning som rekommenderas speciellt vid tätning mot vatten-/ glykolblandningar. P1 NSF Reg.Nr:

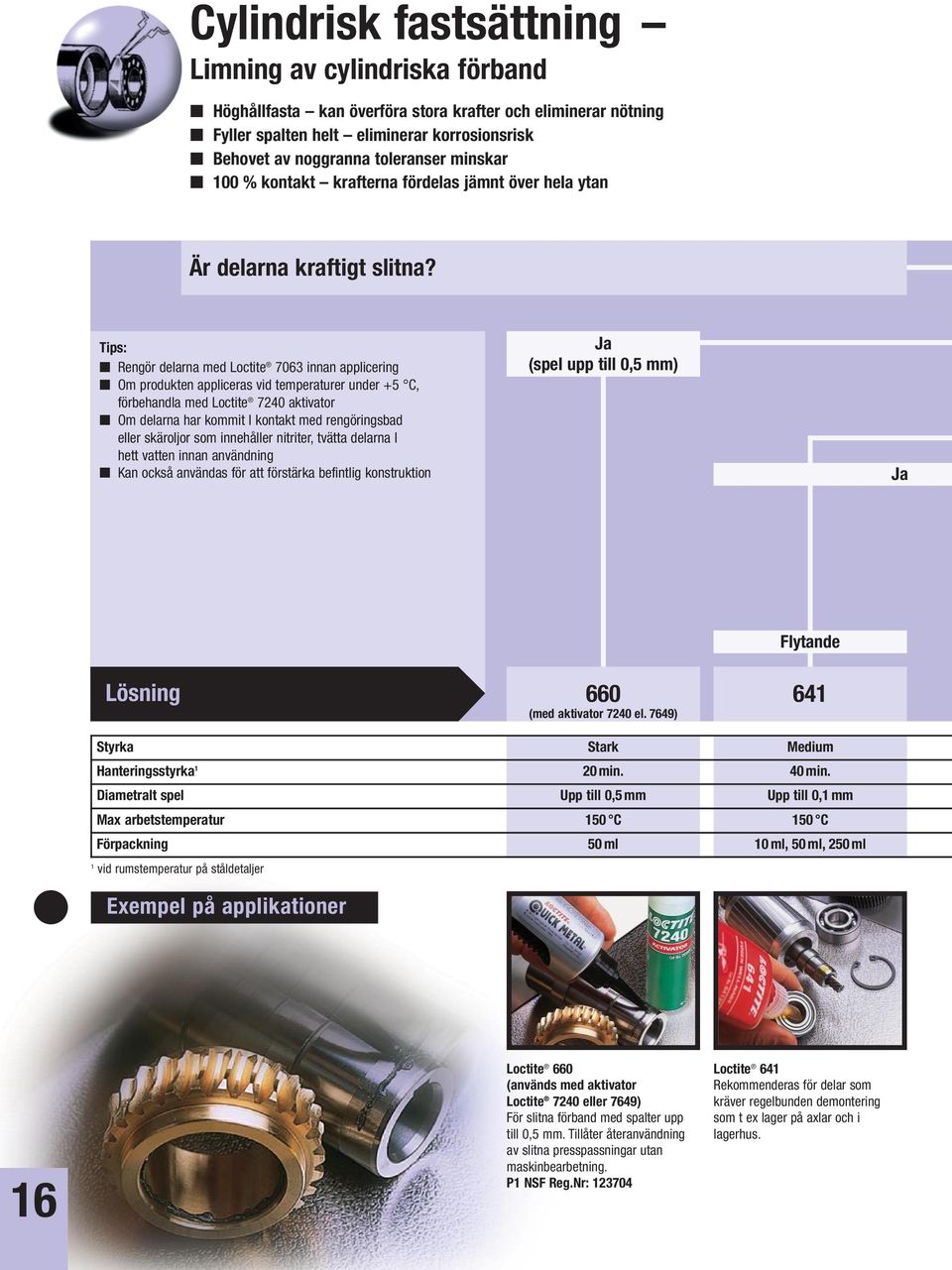

16 Cylindrisk fastsättning Limning av cylindriska förband Höghållfasta kan överföra stora krafter och eliminerar nötning Fyller spalten helt eliminerar korrosionsrisk Behovet av noggranna toleranser minskar 100 % kontakt krafterna fördelas jämnt över hela ytan Är delarna kraftigt slitna? Tips: Rengör delarna med Loctite 7063 innan applicering Om produkten appliceras vid temperaturer under +5 C, förbehandla med Loctite 7240 aktivator Om delarna har kommit I kontakt med rengöringsbad eller skäroljor som innehåller nitriter, tvätta delarna I hett vatten innan användning Kan också användas för att förstärka befintlig konstruktion Ja (spel upp till 0,5 mm) Ja Flytande Lösning (med aktivator 7240 el. 7649) Styrka Stark Medium Hanteringsstyrka 1 20 min. 40 min. Diametralt spel Upp till 0,5 mm Upp till 0,1 mm Max arbetstemperatur 150 C 150 C Förpackning 50 ml 10 ml, 50 ml, 250 ml 1 vid rumstemperatur på ståldetaljer Exempel på applikationer 16 Loctite 660 (används med aktivator Loctite 7240 eller 7649) För slitna förband med spalter upp till 0,5 mm. Tillåter återanvändning av slitna presspassningar utan maskinbearbetning. P1 NSF Reg.Nr: Loctite 641 Rekommenderas för delar som kräver regelbunden demontering som t ex lager på axlar och i lagerhus.

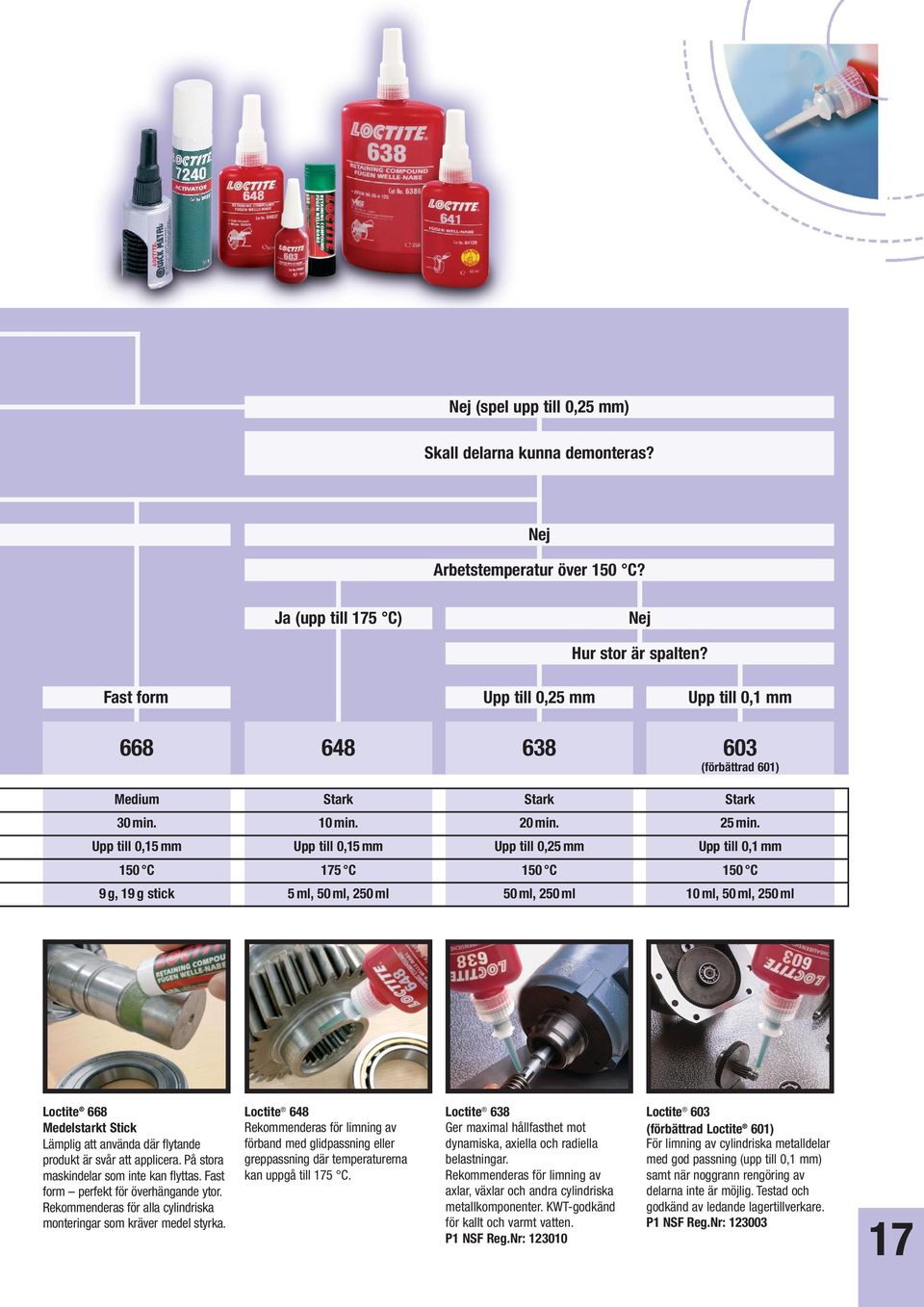

17 Nej (spel upp till 0,25 mm) Skall delarna kunna demonteras? Nej Arbetstemperatur över 150 C? Ja (upp till 175 C) Nej Hur stor är spalten? Fast form Upp till 0,25 mm Upp till 0,1 mm (förbättrad 601) Medium Stark Stark Stark 30 min. 10 min. 20 min. 25 min. Upp till 0,15 mm Upp till 0,15 mm Upp till 0,25 mm Upp till 0,1 mm 150 C 175 C 150 C 150 C 9g,19g stick 5 ml, 50 ml, 250 ml 50 ml, 250 ml 10 ml, 50 ml, 250 ml Loctite 668 Medelstarkt Stick Lämplig att använda där flytande produkt är svår att applicera. På stora maskindelar som inte kan flyttas. Fast form perfekt för överhängande ytor. Rekommenderas för alla cylindriska monteringar som kräver medel styrka. Loctite 648 Rekommenderas för limning av förband med glidpassning eller greppassning där temperaturerna kan uppgå till 175 C. Loctite 638 Ger maximal hållfasthet mot dynamiska, axiella och radiella belastningar. Rekommenderas för limning av axlar, växlar och andra cylindriska metallkomponenter. KWT-godkänd för kallt och varmt vatten. P1 NSF Reg.Nr: Loctite 603 (förbättrad Loctite 601) För limning av cylindriska metalldelar med god passning (upp till 0,1 mm) samt när noggrann rengöring av delarna inte är möjlig. Testad och godkänd av ledande lagertillverkare. P1 NSF Reg.Nr:

18 Snabblim Härdar på några sekunder Osynliga fogar ger en estetiskt snygg limfog Mycket allsidiga många olika material kan limmas Höghållfasta ger ofta en fog som är starkare än materialet För mindre detaljer Ska du limma svårlimmade feta plaster eller gummikvaliteter som t ex polyeten, polypropen och PTFE? Tips: För att förbättra vidhäftningen på svårlimmade material som t.ex. polyeten, polypropen, PTFE och termoplastiska elastomerer i kombination med Loctite 401, 406, 4062, 431, 454 använd primer Loctite 7239 Vid svårlimmade plaster som PE och PP, se även Loctite 3030 Polyolefin Bonder, sidan 20 För att påskynda härdningen av snabblim använd i kombination med Loctite 401, , 454 och 4850 använd aktivator Loctite 7458 Ja Om en eller flera påståenden stämmer Stämmer något av följande? Ja Lösning (med primer 7239 eller 770) Max arbetstemperatur Upp till 80 C Upp till 80 C Upp till 100 C Fixeringstid sekunder 5 20sekunder sekunder Viskositet mpa.s 20 Gelé 300 Speciellt för Plast och gummi Porösa material Metall/plast Förpackning 20 g, 500 g 3g, 10g, 20 g, 300 g patron 20 g, 500 g 1 på stål Exempel på applikationer 18 Loctite 406 För snabb limning av gummi (inklusive EPDM), plast och elastomerer. Limmar även svårlimmade feta plaster och elastomerer som t ex polyeten, polypropen, PTFE och termoplastiska elastomerer som Santopren när den används tillsammans med Polyolefin Primer Loctite 7239 eller 770. Loctite 454 Allroundlim i geléform för limning av metall, komposit, trä, kork, skumgummi, läder, kartong, papper, plast och oglaserad keramik. Rekommenderas för vertikala eller överhängande ytor. P1 NSF Reg.Nr: Loctite 480 Svart, gummiförstärkt lim för limning av metall mot metall och metall mot gummi. Speciellt lämplig för applikationer där fogen kan utsättas för klyvoch/eller chockbelastningar.

19 Nej Är spalten större än 0,1 mm? Behöver du en produkt som inte rinner? Nej Kommer fogen att utsättas för slag eller stötar? Flexibla material Nej Upp till 70 C Upp till 80 C Upp till 80 C Upp till 80 C 5 20sekunder 3 20sekunder 5 20sekunder 5 20sekunder Flexibla material Plast och gummi Porösa material Porösa material 5g,20g,500g 20 g, 500 g 3g,5g,20 g, 500 g 20 g, 500 g Loctite 4850 Flexibelt snabblim Mediumvisköst, snabbhärdande, transparent lim. Speciellt framställt för limning av flexibla material. Typiska applikationer: Används vid tillverkning, underhåll och reparation av flexibla packningar, damasker och tätningar samt arbetskläder och skor. Loctite 4062 Extremt snabbt lim för framförallt plast och gummi. Loctite 401 Limmar de flesta material som plast, gummi, metall, papper och trä. P1 NSF Reg.Nr: Loctite 431 Universallim som är speciellt lämplig för porösa ytor, t ex trä, papper, läder, kork och tyg. 19

20 Strukturlimning Limmar en mängd material såsom trä, metallhårda plaster och glas Ger en stark och flexibel fog Klarar höga skjuv- och fläktbelastningar Vilka huvudsakliga egenskaper efterfrågas? Tips: Alla delar måste rengöras före limning använd Loctite 7063 För långsamthärdande produkter fixera under tryck Är någon av materialen en svårlimmad plast typ HDPE, LDPE, PP eller Polyolefine? Generell användning Lösning A&B 330/ /7388 Beskrivning 2K-akryl 2K-epoxy 2K-akryl (kräver ej blandning) Blandn.förh. (volym) 10 :1 1:1 Blandn.förh. (vikt) 100: 90 Öpprntid 3 min. 180 min. Fixeringstid < 10 min. 240 min. 5 min. Färg Benvit Klar bärnsten Ljus bärnsten Viskositet 15 Pa.s 40 Pa.s 67,5 Pa.s Max arbetstemperatur Upp till 100 C Upp till 100 C Upp till 100 C Förpackning 35 ml dubbelpatron 50 ml dubbelpatron, 200 ml dubbelpatron, 1 kg burk MULTI-BOND 10 ml/50 ml kit, 315 ml patron Exempel på applikationer 20 Loctite 3030 är tillverkad för att limma svåra material som HDPE, LDPE och PP. Produkten erbjuder bra resistens mot många kemikalier vilket gör att den passar att användas till montering av små apparater, applikationer som skyltar, displayer, högtalare, batteripack, lagerlådor mm. Produkten innehåller 0,25 mm glaskulor för att kontrollera min tjocklek på limfogen. Fullt uthärdad efter 72 timmar. Loctite Hysol 3421 A&B är ett 2K-epoxylim för generell användning vid limning av stora ytor som kräver lång öppentid. Utmärkt för limning av delar som utsätts för hög fuktighet, såsom båtinteriörer och laminerade surfbrädor. Loctite 330/7386 MULTIBOND 50 ml Kit Tvåkomponents förstärkt lim som ej kräver blandning. Har god beständighet mot lösningsmedel, fukt, slag-och klyvpåkänningar. Rekommenderas för limning av metall, trä, plast, gummi och glas. Loctite 330: P1 NSF Reg.Nr:

21 Femminuters Förstärkta För höga temperaturer 3430 A&B 3450 A&B 9466 A&B 9492 A&B 2K-epoxy 2K-epoxy 2K-epoxy 2K-epoxy 1:1 1:1 2:1 2:1 100: : : : 50 4 min. 4 min. 60 min. 15 min. 12 min. 12 min. 180 min. 75 min. Glasklar Grå Benvit Vit 25 Pa.s 35 Pa.s 30 Pa.s 30 Pa.s Upp till 80 C Upp till 100 C Upp till 120 C Upp till 180 C 24 ml dubbelspruta 25 ml dubbelspruta 50 ml dubbelpatron, 400 ml dubbelpatron 50 ml, 400 ml dubbelspruta, 9492A lim 1 kg, 9492B härdare 1 kg Loctite Hysol 3430 A&B är ett 2K-femminutersepxoy för en optiskt klar limfog. Utmärkt för limning av glas, paneler, skyltar och allmänna Gör det själv-applikationer. Loctite Hysol 3450 A&B är ett femminuters 2K-epoxylim som passar för en rad olika material, inklusive metaller, keramiska material, glas och de flesta plaster. Utmärkt för spaltfyllnad och vertikala applikationer. Loctite Hysol 9466 A&B är ett förstärkt 2K-epoxylim för allmän användning som kräver lång öppentid och hög limstyrka. Utmärkt för en rad olika material som metaller, keramiska material och de flesta plaster. Loctite Hysol 9492 A&B är ett 2K-epoxylim som klarar höga arbetstemperaturer och passar för allmänna applikationer. Utmärkt för limning av elektroniska komponenter, fotostenciler & dukar i ramar. 21

22 Flexibla lim och tätningsmedel Tål slag, stötar och vridpåkänningar Tål värmeutvidgning, krympning och vibrationer God spaltfyllnad Brett temperaturområde God beständighet mot väder och vind Ska du täta elektronik? Ja Lösning 5145 Temperaturbeständighet Upp till 200 C Övermålningsbar Nej Härdsystem Fukt Skinnbildningstid 70 min Konsistens Pasta Speciellt för Elektronik Färg Klar Förpackning Loctite 5221/5225/5226 och Loctite 5062/5063/5064/5065/5066/5068/5069 har nu bytt namn till Teroson. Var god att kontakta oss angående Teroson katalogen. Exempel på applikationer 75 ml, 300 ml Loctite 5145 Flexibelt icke-korrosivt lim/ tätningsmedel för elektronik Alkoholsjälkande silikon för elektronik. 22

23 Nej Önskar du hög temperaturbeständighet? Ja Upp till 250 C Upp till 350 C Upp till 250 C 350 C Upp till 350 C Nej Nej Nej Fukt Fukt Fukt 5 min. 8 10min. 5 min. Pasta Pasta Pasta Glas, värmekällor Tätning/inkapsling Tätning av ugnsluckor 5366 Klar Röd Röd 5367 Vit 5368 Svart 100 ml, 310 ml, 20 l, 210 kg 310 ml 310 ml Loctite 5366/5367/5368 Flexibelt lim/tätningsmedel Härdar till ett flexibelt gummi och förblir flexibelt från -60 C upp till +250 C. Rekommenderas för limning och tätning av komponenter som utsätts för vibrationer, fukt, värmeutvidgning och krympning. Lämpligt för glas, metall, keramik, komposit och de flesta plaster. Loctite 5398 Livsmedelsgodkänt flexibelt lim/tätningsmedel Marknadsförs ej i Sverige. Loctite 5399 Flexibelt lim/tätningsmedel för höga temperaturer Lämpligt för limning och tätning av glas, metall och keramik. Avsedd för limning/tätning av industriapplikationer där temperaturen kan uppgå till 350 C som t ex skorstenar, industriugnar och ventilationssystem. 23

24 Smörjmedel Oljor och torra smörjfilmer Förhindrar kärvning och skärning under montering och drift Förhindrar korrosion och oxidation i aggressiva miljöer Förhindrar slitage och kallsvetsning under montering och drift Kappilärverkande och frigör fastrostade detaljer Torr smörjfilm Universal Livsmedelsgodkänd Lågviskös penetrerande olja Lösning (Livsmedelsgodkänd) Utseende Svart Gråvit pasta Färglös vätska Basolja MoS 2 PTFE Mineral Viskositet 11 mm 2 /s Temperaturområde -180 to +450 C -180 to +260 C -20 to +120 C 4-kuletest (N) 1800 Förpackning 400 ml aerosol 400 ml aerosol 400 ml aerosol Exempel på applikationer Loctite 8191 Glidlack med MoS 2 aerosol Lufttorkar snabbt, för att skydda ytor mot slitage och korrosion. Förbättrar prestandan på olja och fett. Loctite 8192 Glidlack med PTFE Livsmedelsgodkänd. Uppfyller CNERNA Guide Idealisk för transportband och glidytor innom livsmedelsindustri. H2 NSF Reg. No.: Loctite 8001 Livsmedelsgodkänd mineralolja Kaplillärverkande olja som lämpar sig för livsmedels- och läkemedelsindustrin. För smörjning av t ex ventiler, skärverktyg, kedjor, transportband och öppna mekanismer. H1 NSF Reg.Nr:

25 Olja Kedjeolja Lösa, fastrostade detaljer Silikonolja Skärolja Universal / Gul Färglös vätska Färglös vätska Ljusgul vätska Ljusgul vätska Syntet Mineral Silikon Mineral Mineral 11 mm 2 /s < 100 mpa.s 350 mpa.s 8030: 175 mm 2 /s 17.5 mm 2 /s 8031: 46 mm 2 /s -30 till +250 C -30 till +150 C -20 till +120 C ml aerosol 400 ml aerosol 400 ml aerosol 8030: 250 ml flaska, 8031: 400 ml aerosol 400 ml aerosol 10 l dunk Loctite 8011 Livsmedelsgodkänd hög temp Kedjeolja Kapillärverkand olja som tål temperaturer upp till 250 C. För smörjning av bl a kedjor, transportband och öppna mekanismer i miljöer med höga temperaturer. H2 NSF Reg.Nr: Loctite 8018 Rostlösare Löser snabbt och effektivt fastrostade och kärvande komponenter, t ex skruvar, muttrar och gångjärn. Kan även användas på frusna mekanismer samt ger en lätt smörjning och ett kortverkande rostskydd. Loctite 8021 Silikonolja Generell användning, lågviskös silikonolja för smörjning av plaster, elastomerer och icke metalliska ytor. Kan användas som släppmedel i formar. Loctite 8030 flaska Loctite 8031 aerosol Skärolja Skydda skärverktyg under användning. Förlänger verktygets livslängd. Förbättrar skäregenskaperna. Idealisk för bearbetning av rostfritt stål. För borrning, sågning, och gängskärning av stål och de flesta icke-järnhaltiga metaller. Speciellt lämplig för rostfritt stål. Loctite 8201 Allroundspray Löser rost, smörjer och rengör. Driver ut fukt. Förhindrar korrosion. Lätt smörjning av metaller och de flesta plaster. Idealisk för att lösgöra fastrostade skruvar och muttrar. 25

26 Smörjmedel Fett Förhindrar kärvning och kallsvetsning under montering och drift Förhindrar kärvning och korrosion i aggresiva miljöer och höga temperaturer Klarar höga temperaturer och extrema tryck Universal Livsmedelsgodkända Lösning Utseende Ljusbrun Färglös pasta Basolja och additiv Mineral Silikon Viskositet Pasta Pasta Förtjockningsmedel Lithiumtvål Silikonfett Droppunkt 185 C N.L.G.I. klass 2 2/3 DN-värde 450,000 50,000 Temperaturområde -15 till C -50 till +200 C 4-kuletest (N) 2500 svetsbelastning Förpackning 400 ml patron, 1l burk 75 ml tub, 1 l burk Exempel på applikationer 26 Loctite 8106 Generellt mineralfett Smörjning av rörliga delar som rullar, lager och glidytor. Ger ett bra korrosionsskydd. Loctite 8104 Livsmedelsgodkänt silikonfett Vattenbeständigt fett med hög temperaturbeständighet (upp till 200 C). Livsmedelsgodkänd enligt CNERNA Guide Smörjning av de flesta plaster och elastomerer. Lämplig för kranar, o- ringar, ventiler och tätningar inom t.ex. livsmedels- och läkemedelsindustrin. H1 NSF Reg.Nr:

27 Fett Högprestanda Kedjor, öppna växlar Vit Beige pasta Svart pasta Gul, klibbig pasta Mineral Syntet E.P PAO Mineral E.P. MoS 2 Syntet E.P Pasta Pasta Pasta Pasta Oorganisk Gel Lithiumtvålkomplex Lithiumtvål Lithiumtvål 290 C >190 C >190 C , , ,000 N.A. -20 till +150 C -30 till +200 C -20 till +150 C -25 till +170 C 1600 svetsbelastning 3150 svetsbelastning 3500 svetsbelastning 3150 svetsbelastning 400 ml patron 400 ml patron 1l burk 400 ml patron 400 ml aerosol Loctite 8105 Livsmedelsgodkänd mineralolja För smörjning av kul- och glidlager, öppna växlar samt glidskenor inom livsmedels- och läkemedelsindustrin. H1 NSF Reg.Nr: Loctite 8102 Högprestandafett Hög temperaturbeständighet (upp till 200 C). Tål höga belastningar och höga hastigheter. Vattenbeständigt. Smörjning av glid- och kullager under hög belastning, kulleder och gejdrar. Loctite 8103 MoS 2 fett Vattenbeständigt fett som tål höga belastningar, chockbelastningar och vibrationer vid höga hastigheter. Smörjning av rull- och glidlager, öppna växlar samt glidskenor. Loctite 8101 Kedjefett Kedjefett med god vidhäftningsförmåga och belastningsegenskaper. Vattenbeständigt. Tål temperaturer upp till 170 C. Smörjning av öppna maskinelement som t ex kedjor och snäckväxlar. 27

28 Smörjmedel Antikärvpasta Förhindrar kärvning och korrosion i aggressiva miljöer och höga temperaturer Förhindra nötning och kallsvetsning under montering och drift Behöver du? Högprestanda applikationer Tips: Loctite 8060 och Loctite 8065 finns nu i stift med samma höga prestanda, men i en bättre förpackning som är lätt att applicera För användande i vatten eller hög luftfuktighet Hög renhet för applikationer inom kärnkraft Applikationer som kräver långtidsskydd vid höga temperaturer Eliminerar friktionsskärning under montering (hög halt av MoS 2 ) Marine Anti-Seize N-7000 Anti-Seize med hög renhet Heavy Duty Anti-Seize Moly Paste Lösning Utseende Svart Mörkgrå Svart Svart Smörjande element Grafit, kalcium, boronnitrid & rostinhibitor Grafit och kalciumoxid Mineral/grafit MoS2 & rustinhibitorer Friktionskoeffcient 0,18 0,16 0,16 0,11 N.LG.I klass Temperaturområde -30 till C -30 till C -30 to C -30 till +400 C Förpackning 453 g penselburk 453 g penselburk 453 g penselburk 453 g penselburk Godkännaden Certifierad av American Bureau of Shipping MIL-PRF-907E PMUC D5OYP12 General Electric TIL R1 Exempel på applikationer 28 Loctite 8023 penselburk Metallfri Anti-Seize med överlägsen resistans mot bortspolning. Speciellt lämplig i saltvatten. Lämplig för rostfritt stål. Loctite 8013 penselburk En extremt kemikaliebeständig montagepasta med hög renhet som även är kärnkraftgodkänd. Rekommenderas för rostfrittstål och andra metaller i kärnkraftsindustrin. Loctite 8009 penselburk Metallfri pasta som ger bra långtidssmörjning på rostfritt stål, aluminium, titan och icke järnhaltiga metaller. Används speciellt i petrokemiska anläggningar där koppar inte får användas. Loctite 8012 penselburk MoS2-baserad montagepasta som ger maximal smörjning vid extremt höga belastningar. Idealisk för att skydda maskindelar vid inkörning och kallstart.

29 Standard applikation Livsmedelsgodkänande Nej Behövs en metallfri produkt Ja Kan produkten komma i kontakt med livsmedel Nej Ja Nej Ja C5-A Kopparbaserad Anti-Seize Aluminiumbaserad Anti-Seize Metallfri Anti-Seize Montagepasta med MoS 2 Pasta/spray Livsmedelsgodkänd Anti-Seize 8007/ / / / Koppar Grå Vit Svart Vit pasta Koppar och grafit 8150/8151 Aluminium, koppar och grafit 8060 Aluminium och grafit EP-additive (Höga tryck) MoS2 Vit olja och EP-additiv (Extreme pressure) to +980 C -30 till +900 C -25 till +900 C -20 till +450 C -30 till +400 C 400 ml aerosol, 113 g, 453 g penselburk, 3,6 kg burk, 20 g stick 400 ml aerosol, 500 g burk, 20 g stick 400 ml aerosol, 500 g burk 400 ml aerosol, 1 liter burk MIL-PRF-907E SECLF 216 SECLF : H2 NSF Reg. No.: g burk FDA 21 CFR H1 NSF Reg. No.: C5-A Loctite 8007 aerosol Loctite 8008 penselburk Loctite 8065 stick Kopparbaserad anti-seize för skruvar, muttrar, rör, värmeväxlare mm. Typiska applikationer: pinnbultar till avgassystem. Bromsoksbult. Loctite 8150 burk Loctite 8151 aerosol Loctite 8060 stick Aluminiumbaserad anti-seize för skruvar, muttrar, rör, värmeväxlare mm. Typiska applikationer: hjulbultar. Loctite 8153 aerosol Loctite 8156 burk (8153 marknadsförs ej i Sverige) Metallfri anti-seize. Rekommenderas när renhet är viktig. Kan användas på rostfritt stål, kopparlegeringar, i våta miljöer och alla andra standardapplikationer. Loctite 8154 aerosol Loctite 8155 burk MoS2-baserad montagepasta som är idialisk för långsamt rörliga delar eller statiska förband. Förhindrar presspassningar från att skära och kärva och kan reducera risken för slitage vid uppstart. Loctite 8014 burk Livsmedelsgodkänd metallfri anti-seize. Rekommenderas för rostfrittstål och andra metaller inom livsmedelsförpackningsindustrin. Kan användas i våta miljöer. 29

30 Ytbehandling och korrosionsskydd Omvandlar befintlig rost Skyddar mot korrosion Förhindrar galvaniska element Ökar friktionen mellan drivremmar Ytbehandling och korrosionsskydd Drivremmar Rostbehandling Lösning Beskrivning Remspray Rostomvandlare Färg Färglös Mattsvart Temperaturområde -30 till +250 C Förpackning 400 ml aerosol 1 l dunk Exempel på applikationer Loctite 8005 Remspray Förlänger drivremmars livslängd. Förhindrar slirning. Höjer friktionen mellan rem och hjul. För alla alla typer av drivremmar i motorer, maskiner och transportsystem. Loctite 7500 Rostomvandlare Omvandlar rost till en stabil yta. Härdad produkt fungerar som en primer före målning. Enkomponent, biologiskt nedbrytbar, ej giftig, ej irriterande och ej brandfarlig. Skyddar ytor mot nya rostangrepp. Alla rostiga ytor på t ex rör, ventiler, kopplingar, tankar, staket, mm. 30

31 Korrosionsskydd Universal Skydda mot galvaniska element Lätt att avlägsna Torkar ej 7800/ Zinkspray Lackspray Rostskyddsbeläggning Grå Blå Gul -50 till +550 C -10 till +80 C -10 till +40 C 400 ml aerosol 400 ml aerosol 400 ml aerosol Loctite 7800 Zinkspray Loctite 7922 Zinkspray matt Ger ett utmärkt korrosionsskydd på metallytor. Tål temperaturer upp till 550 C. Kan användas som primer före målning. Långtidsskydd av metalldelar. Speciellt lämplig för att skydda svetsfogar från rostangrepp på galvaniserade delar. Loctite 7802 Lackspray Ger ett långvarigt skydd inomhus. Tål temperaturer upp till 80 C. Avlägsnas lätt med Loctite 7063 eller andra rengöringsmedel. Skydda reservdelar, skärverktyg mm under långtidsförvaring. Loctite 7803 Rostskyddsbeläggning Klibbfritt vaxartat ytskydd. Ger ett långvarigt korrosionsskydd. Kompatibel med de flesta plaster och elastomerer. Långtidsskydd av t ex gjutformar, maskiner, maskindelar och verktyg utomhus. 31

32 Kemisk metallreparation Hög tryckhållfasthet Olika fyllnadsmaterial kan väljas Kan maskinbearbetas, borras, gängas och filas efter härdning Utmärkt beständighet mot aggressiva kemikalier Reparera, fylla eller återställa skadade ytor? Stål Spackelform Flytande Lösning 3471 A&B 3472 A&B (Metal Set S1) (Metal Set S2) Beskrivning 2K-Epoxy 2K-Epoxy Blandingsförhållande (volym) 1:1 1:1 Blandingsförhållande (vikt) 1:1 1:1 Öppentid 60 min. 60 min. Fixeringstid 180 min. 180 min. Färg Grå Grå Viskositet Spackel Flytande Skjuvstyrka (sandblästrat stål) 20 N/mm 2 25 N/mm 2 Kompressionshållfasthet 70 N/mm 2 70 N/mm 2 Arbetstemperatur Upp till 120 C Upp till 120 C Förpackningsstorlekar 500 g set 500 g set * Eprouvettes acier doux sable Exempel på applikationer 32 Loctite Hysol 3471 A&B Är ett stålfyllt 2K-epoxylim för reparationer och återuppbyggnad av slitna metalldelar. Utmärkt för reparation av rör och gjutstycken samt för sprickor i kåpor och maskindelar. Tillverkning av gjutformar, modeller, redskap och fixturer. Fullt uthärdad vid +20 C, 12 timmar. Loctite Hysol 3472 A&B Är ett flytande stålfyllt 2K-epoxylim för reparationer och återuppbyggnad av slitna metalldelar. Utmärkt för reparation av rör och gjutstycken samt för sprickor i kåpor och maskindelar. Tillverkning av gjutformar, modeller, redskap och fixturer. Fullt uthärdad vid +20 C, 12 timmar.

33 Vilket material skall repareras? Aluminium Metalldelar under friktion Snabbhärdande Universal Hög temp.beständighet Slittålig 3473 A&B 3475 A&B 3479 A&B 3474 A&B (Metal Set S3) (Metal Set A1) (Metal Set HTA) (Metal Set M) 2K-Epoxy 2K-Epoxy 2K-Epoxy 2K-Epoxy 1:1 1:1 1:1 1:1 1:1 1:1 1:1 1:1 8 min. 60 min. 45 min. 60 min. 15 min. 180 min. 150 min. 180 min. Grå Grå Grå Grå Spackelform Spackelform Spackelform Spackelform 20 N/mm 2 20 N/mm 2 20 N/mm 2 20 N/mm 2 60 N/mm 2 70 N/mm 2 90 N/mm 2 70 N/mm 2 Upp till 120 C Upp till 120 C Upp till 190 C Upp till 120 C 500 g set 500 g set 500 g set 500 g set Loctite Hysol 3473 A&B Är ett flytande stålfyllt 2K-epoxylim för akuta lagning- och återuppbyggnad av slitna metalldelar. Utmärkt för reparation av rör och gjutstycken samt för sprickor i kåpor och maskindelar. Tillverkning av gjutformar, modeller, redskap och fixturer. Fullt uthärdad vid +20 C, 30 minuter. Loctite Hysol 3475 A&B Är ett aluminiumfyllt 2K-epoxylim för reparationer och återuppbyggnad av slitna metalldelar. Utmärkt för reparation av rör och gjutstycken samt för sprickor i kåpor och maskindelar. Tillverkning av gjutformar, modeller, redskap och fixturer. Fullt uthärdad vid +20 C, 12 timmar. Loctite Hysol 3479 A&B Är ett aluminiumfyllt 2K-epoxylim för reparationer och återuppbyggnad av slitna metalldelar i applikationer med höga arbetstemperaturer. Fullt uthärdad vid +20 C, 12 timmar. Loctite Hysol 3474 A&B Är ett mineralfyllt 2K-epoxylim som bildar en självsmörjande yta som reducerar slitage på rörliga delar. Utmärkt för reparation av metallytor under friktion. Fullt uthärdad vid +20 C, 12 timmar. 33

34 Nötningsskydd Återställer slitna ytor Skyddar ytor mot nötning Förlänger komponenternas livslängd Produkterna kan appliceras med murslev eller pensel beroende på viskositet Reparera eller återställa skadade ytor Grova Återuppbygga slitna ytor Stora partiklar, upp till 120 C Temperaturer upp till 230 C Slag/stötar Lösning Färg Grå Grå Grå Grå Temperaturbeständighet 107 C 120 C 230 C 120 C Blandningsförhållande avs. volym 2:1 2:1 4:1 2:1 Bearbetningsbar tid 30 min. 30 min. 30 min. 30 min. Härdtid 6 timmar 7 timmar 7+2 tim.* efterhärdning 6 timmar Rekommenderad lagertjocklek Minst 6 mm Minst 6 mm Minst 6 mm Minst 6 mm Förpackning 1,3 kg 1 kg 10 kg hink 1 kg burk * Kräver värmehärdning i 150 C för att få max temperaturresistans Exempel på applikationer 34 Loctite Nordbak 7222 Wear Resistant Putty Skyddar mot korrosion, kavitation och nötning. Kan också användas för att återställa en sliten yta innan topplager appliceras. Loctite Nordbak 7218 Wearing Compound Keramikfylld fylld 2K epoxy för att skydda, återställa och reparera ytor med hög förslitning. Extremt motståndskrafig mot förslitning och korrosion. Används för att återställa pumphus, impellers, rörkrökar typ cykloner och material hanteringsutrustning. Loctite Nordbak 7230 High Temperature Wearing Compound Skyddar mot nötning. Temperaturbeständighet 230 C. Används för att återuppbygga och skydda ytor mot nötning och slitage, t ex transportrännor, pumphus och cykloner i höga temperaturer. Loctite Nordbak 7219 High Impact Wearing Compound Gummimodifierad epoxy som erbjuder ett skydd mot en kombination av nötning och chockbelastningar. Ett slit-och slagskydd som normalt inte påträffas hos epoxy. Används för att belägga och skydda ytor som utsätts för förslitning och slag.

35 Fina ytor eller grovt slitna ytor Fina Pneumatisk förslitning Kemikalieresistens Tjockt lager Tunn film Ultra slät Låg friction Temperaturer upp till 230 C Fina partiklar upp till 120 C Temperaturer upp till 205 C Temperaturer upp till 90 C Kemikalieresistent för temp. upp till 65 C / Grå Grå Grå Grå/Vit Grå 230 C 120 C 205 C 95 C 65 C 4:1 4:1 2,6 :1 2,75 :1/2,8 :1 2,3 :1 30 min. 30 min. 30 min. 30 min./15 min. 20 min. 6+2 tim.* efterhärdning 6 timmar 8+3tim.* efterhärdning 6 tim./5 tim. 16 timmar Minst 6 mm Minst 6 mm Minst 0,5 mm Minst 0,5 mm Minst 0,5 mm 10 kg 1kg 1kg 1kg 5,4 kg Loctite Nordbak 7229 High Temperature Pneu-Wear Temperaturbeständighet 230 C. Skyddar mot nötning från fina partiklar. En pasta som är enkel att applicera och som skyddar ytor som utsätts för nötning från fina partiklar, t ex cykloner och slampumpar. Loctite Nordbak 7226 Pneu-Wear En 2K epoxy fylld med keramikkulor för att skydda processutrustning från förslitning av fina partiklar. Enkel att applicera med murslev. Skyddar ytor som utsätts för nötning från fina partiklar, t ex cykloner och slampumpar. Loctite Nordbak 7234 High Temperature Brushable Ceramic Slät nötningsbeständig yta. Ger en yta med låg friktion. Temperaturbeständighet 205 C. Ger en grå, högblank, nötningsbeständig yta med låg friktion som minskar turbulens och kavitation. Rekommenderas t ex för att skydda pumpimpellrar mot korrosion och nötning. Loctite Nordbak 7227 Brushable Ceramic Grey Loctite Nordbak 7228 Brushable Ceramic White Ultraslät, keramikförstärkt epoxy som ger en glansig yta med låg friktion för att skydda mot turbolens, nötning och kavitation. Också lämplig som topplager på övriga grövre Nordbak produkter för applicationer som kräver reparation och återbyggnad av grövre ytor. Loctite Nordbak 7221 Chemical Resistant Coating Skyddar utrustning mot korrosion orsakad av kemikalier. 35

36 Rengöring För rengöring av komponenter innan applicering av Loctite lim eller tätningsmedel För rengöring och avfettning av arbetsbänkar och golvytor För borttagning av härdat lim För effektiv och skonsam handrengöring Behöver du ett rengöringsmedel för händer eller för ytor och detaljer? Händer Har du bläck, färg eller lim på händerna? Universal Lösning Beskrivning Handrengöring Handrengöring Förpackning * För bästa resultat rengör delarna med Loctite 7063 innan limning sker Exempel på applikationer 400 ml flaska, 1,75 l pumpflaska 400 ml flaska, 3l pumpflaska, 10 l dunk Loctite 7855 Handrengöring Tar bort fläckar, lack, uretanbaserat lim, färg, harts, underredsmassa, oljefärg, silikon, fett och sot. Biologiskt nedbrytbar, ej giftig, ej brandfarlig. Loctite 7850 Handrengöring Naturligt handrengöringsmedel gjort på citrusextrakt, fri från mineralolja. Biologiskt nedbrytbar. Innehåller hudvårdande ingredienser. Kan användas med eller utan vatten. Tar bort ingrodd smuts, fett, sot och olja. 36

37 Detaljer t ex maskinkomponenter Avfetta stora ytor, t ex arbetsbänkar? Skall du rengöra elektriska kontakter? Ja Nej Ska du ta bort gamla packningar? Ja Nej Universalrengöring * * (Packningsborttagare) Kontaktrengörare Packningsborttagare Rengöring och avfettning Rengöring och avfettning 400 ml aerosol 400 ml aerosol 150 ml aerosol, 400 ml aerosol, 10 l dunk 750 ml pumpspray, 5l dunk Loctite 7039 Kontaktrengörare Påverkar inte isolerlack. För rengöring av elektriska kontakter, reläer, strömställare mm. Driver ut fukt och skapar en vattenavstötande hinna. Loctite 7200 Packningsborttagare Tar bort härdat tätningsmedel och traditionella packningar från de flesta ytor på 10 till 15 minuter efter skrapning. Loctite 7063 Rengöring & avfettning Lämnar inga rester idealisk för rengöring av delar innan limning. Kompatibel med metall, glas, gummi, de flesta plaster och målade ytor. Loctite 7840 Rengöring & avfettning Biologiskt nedbrytbar, lösningsmedelsfri, ej giftig, ej brandfarlig. Godkänd enligt USFA-C1. Tar bort fett, smuts, olja, sot, skärolja, mögel, fläckar, animaliskt fett, polermedel och bläck. 37

38 Ytbehandling Aktivatorer och primers Påskyndar härdningen av Loctite -produkter vid t ex låga omgivnings-temperaturer Förbättrar vidhäftningen mot svårlimmade material Behövs en aktivator eller primer? Förbättra vidhäftningen på svårlimmade feta plaster, t ex PE, PP, PTFE eller termoplastiska elastomerer? I kombination med 401, 406, 431, 454, 480 eller 4850 mfl. Påskyndar härdningen av snabblim I kombination med 401, 406, 431, 454, 480 eller 4850 mfl. Påskynda härdningen? Stora spalter eller temperaturer <5 C? I kombination med 222, 243, 248, 268, 2701, 290, 510, 518, 5203, 542, 548, 561, 572, 577, 603, 638, 641, 648, 660 eller 668 Lösning Beskrivning Primer Aktivator Aktivator Färg Färglös Färglös Blå-grön Förpackning 4 ml 500 ml 90 ml pump Exempel på applikationer Loctite 7239 Används med Loctite snabblim och förbättrar vidhäftningen på svårlimmad plast och gummi t ex polyeten, polypropen, silikongummi, PTFE och termoplastiska elastomerer. Loctite 7458 Påskyndar härdningen av alla Loctite snabblim och härdar överskottslim. Minimerar vitfärgning efter härdning och optimerar limstyrkan. Svag lukt. Rekommenderas då snabb härdning och estetiskt utseende är viktigt för att garantera en snygg och jämn limfog, t ex vid tillverkning av högtalare och försegling av elektroniska enheter. Loctite 7240 Lösningsmedelsfri aktivator som påskyndar härdningen på passiva material som t ex rostfritt stål och aluminium. 38

39 Produkter för nödreparationer En serie produkter speciellt avsedda för att snabbt reparera kritiska skador och läckor Innehåller ett kit för utbyte av trasiga O-ringar och en läcktestare Nödreparation Ersätta O-ringar? Fylla hål, reparera gjutgodsdefekter? Detektera gasläckor? Reparera läckande rör? Lösning O-Ring kit Exempel på applikationer Loctite O-Ringsats Eliminerar behovet av lagerhållning av o-ringar med olika dimensioner. Fogen är beständig mot vatten och olja och är lika stark som själva gummimaterialet. Satsen innehåller 5 olika dimensioner: 1,6 mm, 2,4 mm, 3,0 mm, 5,7 mm, 8,4 mm; 1 flaska Loctite g, kniv, fixtur, bruksanvisning och levereras i en prydlig väska. Loctite 3463 Metal Magic Steel Stick Lätthanterlig reparationsmassa som härdar på 10 minuter. Kan borras, gängas, filas, svarvas och fräsas. Fäster på fuktiga ytor och härdar under vatten. Produkten är dricksvattengodkänd och idealisk för snabba nödreparationer av t ex läckande rör och tankar samt för fyllning och reparation av gjutgodsdefekter. ANSI/NSF Standard 61 Loctite 7100 Läcksökare Marknadsförs ej i Sverige. Loctite 5070 Pipe Repair Kit Lagar läckande rör på 1 timma. Inga verktyg behövs.temperaturbeständighet 120 C. För snabb reparation av spruckna eller sönderrostade rör. Fyll hålet med den medföljande Loctite 3463 Metal Magic Steel Stick, linda om specialtejpen och röret är helt igen. Loctite 5070 Pipe repair Kit är dricksvattengodkänd av NSF. Satsen innehåller skyddshandskar, Loctite 3463 Metal Magic Steel Stick och 1 rulle specialtejp 5 x 183 cm. 39

40 Växellådor och pumpreparationer Loctite produkter kommer att: Förebygga kostsamma reparationer Öka tillförlitlighet och prestanda Tillverka packningar i alla former och storlekar Tätar gängor i låga temperaturer Förebygga nötning och korresion Växellåds reparationer Växelådor designas för att erbjuda användaren, flexibilitet, precision, prestanda och tillförlitlighet i flera olika transmisions applikationer. Loctite produkter hjälper till att säkerställa tillförlitlig drift, långa service intervall och snabbt underhåll med minimal stilleståndstid. Förhindra att ställskruvar lossnar med Loctite 222 eller 243 gänglåsning. För produktinformation se sid Tillverka valfri storlek och form på packning till styva flänsar med Loctite 518 flänstätning. För produktinformation se sid 15 Förhindar glapp i kilspår med Loctite 243 medium stark gänglåsning eller renovera skadat kilspår med Loctite 660 cylindrisfastsättning. För produktinformation se sid Täta locken med Loctite 5910 flänstätning. För produktinformation se sid 15 Förhindar korrosion och säkra bultar och muttrar med Loctite 243 medelstark gänglåsning. För produktinformation se sid 11 Lås och täta anslutningar i valfri vinkel med Loctite 577 eller Loctite 572 gängtätning. För produktinformation se sid 13 Säkrar och förhindar läckage mellan bussningar och hus med Loctite 243 eller Loctite 248 medium stark gänglåsning. För produktinformation se sid 11 Förhindar glapp i kilspår med Loctite 243 normal gänglåsning eller renovera skadat kilspår med Loctite 660 cylindrisk fastsättning. För produktinformation se sid Förhindar nötning och korrosion vid lagermontering genom att säkra dem med Loctite 603 cylindrisk fastsättning. För produktinformation se sid 17 Öka styrkan och tillförlitligheten på drivhjulsmontering på axel med Loctite 648 cylindrisk fastsättning. För produktinformation se sid 17 Behåll styrkan hos pinbultar med Loctite 2701 stark gänglåsning. För produktinformation se sid 11 40

41 Pump reparation Pumphus och impellrar utsätts konternuerligt för förslitning pågrund av korrosion, erosion, kavitation och mekanisk förslitning. Alla dessa skador kan vi effektivt reparera med Loctite produkter. Förhindar nötning och korrosion vid lagermontering genom att säkra dem med Loctite 603 cylindrisk fastsättning. För produktinformation se sid 17 Tillverka valfri storlek och form på packning till styva flänsar med Loctite 518 Flänstätning. För produktinformation se sid 15 Skydda pumpen mot kemiska produkter med Loctite Nordbak 7221 Chemical Resistant Coating. För produktinformation se sid 35 Förhindra fastrostning och kärvning av gängor med Loctite 8023 Marine Grade Anti-Seize. För produktinformation se sid 28 Återställ och skydda slitna impellerblad med Loctite Nordbak 7218 Wearing Compound och eller Loctite Nordbak 7227 eller 7228 Brushable Ceramics. För produktinformation se sid Förhindar glapp i kilspår med Loctite 243 medium stark gänglåsning eller renovera skadat kilspår med Loctite 660 cylindrisk fastsättning. För produktinformation se sid Restaurera, behandla och skydda impellerbladen med Loctite Nordbak 7227 eller 7228 Brushable Ceramics. För produktinformation se sid 35 Förhindra att ställskruvar lossnar med Loctite 222 eller 243 gänglåsning. För produktinformation se sid Förebygga korrosion och fastkärvning av klämringar, monterings-muttrar mellan impeller och axel med Loctite 8023 Marine Grade Anti-Seize. För produktinformation se sid 28 Säkrar och förhindar läckage mellan bussningar och hus med Loctite 243 eller Loctite 248 medium stark gänglåsning. För produktinformation se sid 11 Täta och skydda avluftningsanslutningar med Loctite 572 gängtätning. För produktinformation se sid 13 Smörj och förhindra förslitning av O-ringar med Loctite För produktinformation se sid 26 Lås och täta gängade anslutningar i valfri vinkel med Loctite 577 eller Loctite 572 gängtätning. För produktinformation se sid 13 Behåll styrkan hos pinbultar med Loctite 2701 stark gänglåsning. För produktinformation se sid 11 Förhindar korrosion och säkrar bultar och muttrar med Loctite 243 medelstark gänglåsning. För produktinformation se sid 11 41

42 Utbildning om underhåll Skräddarsydd utbildning för underhåll Hjälper Er att finna lösningar för att minimera era stilleståndstider Loctite produkter och underhållsutbildningen kommer att erbjuda er lösningar för att förebygga och minimera planerat och oplanerat underhåll och driftstopp Efter underhållsutbildningen kommer er personal att ha kunskap och verktyg för att: Spara tid Reducera energikostnader Höja säkerheten Vätskekonsumtion Förbättra driftsäkerheten Utbildningsmoduler Praktisk produkt- och driftsäkerhetsutbildning Standardutbildning inom driftsäkerhet Gänglåsning Rör- och Flänstätning Cylindrisk gängtätning fastsättning Limning Hur en gängad fästanordning fungerar Typer av gängor och fastsättningsanordningar Varför tätningar går sönder Typer av cylindriska fastsättningar Typiska applikationsområden För- och nackdelar med mekaniska låsanordningar Loctite gänglåsning - Hur de fungerar - Produkturval Hur underlaget påverkar prestandan Temperatur och andra miljöfaktorer Appliceringstekniker Praktisk demonstration Orsaker till läckor Loctite gängtätningar - Hur de fungerar - Produkturval Hur underlaget påverkar prestandan Temperatur och andra miljöfaktorer Appliceringstekniker Praktisk demonstration Tätningsmaterial Monteringsproblem Grundläggande information om tätningar som formas på plats Produkturval Styva flänsar och flexibla flänsar Servicefaktorer Silikontätningar Praktisk demonstration Potentiella problem och möjliga lösningar Loctite cylindrisk fastsättning - Hur de fungerar - Produkturval Hur underlaget påverkar prestandan Temperatur och andra miljöfaktorer Appliceringstekniker Praktisk demonstration Att limma sinsemellan olika material Montera delar snabbt och enkelt Loctite lim - Hur de fungerar - Produkturval 42 Kontakta teknisk support på Henkel Norden AB för mer information.

43 Utbildning om underhåll innehåller Anläggningsöversikt Praktisk träning Gäller alla branscher Utbildningen hålls hos Er Utbildningsmaterial ingår Genomgång av vanliga felorsaker och hur man förebygger dessa Standardkursen på två timmar kan skräddarsys för att möta dina behov genom förundersökning och besök på aktuell anläggning Uppföljning på anläggning Tränad, motiverad och välutrustad personal håller ner kostnaderna! Utbildning inom underhållslösningar Övriga utbildningar Flexibel tätning och limning Smörjning Ytbehandling och korrosionsskydd Återuppbyggnad av metall Rengöring Att limma och täta komponenter som klarar stöt-, slag- och vridkrafter Loctite produkter - Typiska applikationer - Produkturval - Hur de fungerar Grundläggande information om Anti- Seizeprodukter, oljor, fetter och torra smörjmedel Att välja rätt produkt Löser existerande rost Skyddar mot korrosion Förhindra elektrokemisk korrosion Höjer friktionen för drivremmar Återuppbygga och reparera slitna metalldelar Använda metallfyllda epoxylim som är bearbetbara och har rätt tryckhållfasthet Varför man ska rengöra underlag innan lim och tätningsmedel appliceras Hur man tar bort härdat tätningsmedel Handrengöringsmedel Hur man rengör och avfettar komponenter 43

44 Utrustning Loctite doseringsutrustingar är särskilt framtagna för att dosera Loctite produkter ekonomiskt, snabbt, kontrollerat och utan kladd Följande är ett urval produkter från vårt omfattande utbud av doseringsutrustningar Loctite Peristaltisk handpistol Monteras enkelt på alla Loctite 50 ml flaskor och omvandlar flaskan till en portabel doserare. Levereras med ett ställ för att stabilisera 50 ml flaskorna. Loctite Peristaltisk handpistol Pistolen monteras enkelt på toppen av alla Loctites 250 ml flaskor. Endast anaeroba, röda flaskor. Loctite Pneumatisk handpistol Doserar alla Loctite produkter i 300 ml patron eller 250 ml tub. Loctite Digital sprutdoserare Nyckelfärdigt doseringssystem som doserar alla limkonsistenser, från lättflytande till pastor i sprutbehållare av engångstyp. Loctite Nålsats Ett urval av doseringsnålar som sätts direkt på flaskan eller på doseringsventilen. Loctite Semi-automatisk kontrollenhet Loctite Semi-automatisk kontrollenhet Semi-automatisk kontrollenhet med integrerad produkttank (Loctite med lågnivåkontroll). Loctite Klämventil Doserventil som används med Loctite and Loctite för 35 ml, 50 ml Loctite för 200 ml Doseringspistoler för epoxypatroner Blandar automatiskt Loctite strukturlim i dess rätta blandningsförhållanden. Applicering utan spill, mängderna bestäms av produktionsbehoven. 44 Loctite UV punkthärdningssystem Högintensitets punkthärdningssystem som ger UVA och synligt ljus (blåljus) för extremt snabb härdning. Utmärkt för högvolymsproduktion och korta cykeltider. Loctite UVALOC UV-ugn Högintensitets UV härdningssystem för bänkplacering. Utrustad med en 1000 W metallhalidlampa. Ger UVA, UVC och synligt ljus.

45 Beställningsinformation Sök produktnummer här! * Produkt med NSF-godkännande Prod.nr. Beskrivning Förp Art.nr. IDH nr. Sida Prod.nr. Beskrivning Förp Art.nr. IDH nr. Sida 222 Gänglåsning, svag* 10 ml Gänglåsning, svag* 50 ml Gänglåsning, svag* 250 ml Gänglåsning, normal, oljetolerant* 3 ml Gänglåsning, normal, oljetolerant* 5 ml Gänglåsning, normal, oljetolerant* 10 ml Gänglåsning, normal, oljetolerant* 50 ml Gänglåsning, normal, oljetolerant* 250 ml Gänglåsning, medelstark* 9 g stick Gänglåsning, medelstark* 19 g stick Gänglåsning, stark 9 g stick Gänglåsning, stark 19 g stick Gänglåsning, stark 3 ml Gänglåsning, stark 10 ml Gänglåsning, stark 50 ml Gänglåsning, stark 250 ml Gänglåsning, stark 5 ml Gänglåsning, stark 50ml Gänglåsning, stark 250 ml Kapillärverkande låsning, por- och svetstätning 10 ml Kapillärverkande låsning, por- och svetstätning 50ml Kapillärverkande låsning, por- och svetstätning 250 ml Lim för polyolefiner A&B 10:1 35 ml MULTI-BOND kit* Loctite /10 ml MULTI-BOND, allroundlim 315 ml A&B Epoxylim (1:1), universal 50 ml A&B Epoxylim (1:1), universal 200 ml B Härdare (1:1) 1kg A&B Snabbepoxy, dubbelspruta blister 24 ml A&B Metallepoxy, dubbelspruta blister 25 ml Metal Magic Steel Stick, stålepoxy, knådbar 50 g Metal Magic Steel Stick, stålepoxy, knådbar 114 g A&B Metal Set S1, stålepoxy, spackel 500 g A&B Metal Set S2, stålepoxy, flytande 500 g A&B Metal Set S3, srålepoxy, spackel, snabbhärdande 500 g A&B Metal Set M, mineralfylld epoxy, självsmörjande 500 g A&B Metal Set A1, aluminiumepoxy, spackel 500 g Snabblim, allround* 3 g Snabblim, allround* 5 g Snabblim, allround* 20 g Snabblim, allround* 500 g Snabblim för plast och gummi 20 g Snabblim för plast och gummi 500 g Snabblim, supersnabb, lågviskös g Snabblim, supersnabb, lågviskös g Snabblim, spaltfyllande, variant av 401, ers g Snabblim, spaltfyllande, variant av 401, ers g Snabblim, allround, gelé, för porösa material 3 g Snabblim, allround, gelé, för porösa material 10 g Snabblim, allround, gelé, för porösa material 20 g Snabblim, allround, gelé, för porösa material 300 g Snabblim, slaghållfast, svart 20 g Snabblim, slaghållfast, svart 500 g Flexibelt snabblim, låg viskositet, blister 5 g Flexibelt snabblim, låg viskositet 20 g Flexibelt snabblim, låg viskositet 500 g Pipe Repair Kit 5 x 183 cm 1 sats Flänstätning, värmeresistent till 200 C* 50 ml Flänstätning, värmeresistent till 200 C* 160 ml Flänstätning, värmeresistent till 200 C* 250 ml Alkoholspjälkande silikon för elekronik 75 ml Alkoholspjälkande silikon för elekronik 300 ml Flänstätning för aluminium 50 ml Flänstätning för aluminium 300 ml Flänstätning, låghållfast för lätt demontering 50 ml Flänstätning, låghållfast för lätt demontering 300 ml Gängtätning för plast 100 ml Packningsklister, stift 9 g stick Packningsklister, stift 19 g stick Flexibelt lim/tätningsmedel, transparent 100 ml Flexibelt lim/tätningsmedel, transparent 310 ml Flexibelt lim/tätningsmedel, transparent 20 l fat Flexibelt lim/tätningsmedel, transparent 210 kg fat Flexibelt lim/tätningsmedel, vit 310 ml Flexibelt lim/tätningsmedel, svart 310 ml Flexibelt lim/tätningsmedel, hög temp.bestämd. 310 ml Gängtätning hydraulik 10 ml Gängtätning hydraulik 50 ml Gängtätning hydraulik 250 ml Flänstätning, stift 9 g stick Flänstätning, stift 18 g stick Gängtätningssnöre* 50 m Gängtätningssnöre* 150 m Grå silikontätning* 99 g Gängtätning stift, displaykartong* 19 g stick Gängtätning stift, blister* 19 g stick Gängtätning med PTFE 50 ml Gängtätning med PTFE 250 ml Master Gasket flänstätning, allround 25 ml Master Gasket flänstätning, allround 50 ml Master Gasket flänstätning, allround 160 ml Master Gasket flänstätning, allround 250 ml Gängtätning, spaltfyllande, snabbhärdande 50 ml Gängtätning, spaltfyllande, snabbhärdande 250 ml Motorsilikon, luktfri, svart, oljeresistent 50 ml Motorsilikon, luktfri, svart, oljeresistent 300 ml Motorsilikon, luktfri, svart, oljeresistent 20 l fat Cylindrisk fastsättning, stark, lågviskös, oljetoler. 10 ml Cylindrisk fastsättning, stark, lågviskös, oljetoler. 50 ml Cylindrisk fastsättning, stark, lågviskös, oljetoler. 250 ml Cylindrisk fastsättning, extra hög hållfasthet* 50 ml Cylindrisk fastsättning, extra hög hållfasthet* 250 ml Cylindrisk fastsättning, extra hög hållfasthet* 1 l Cylindrisk fastsättning medelstark för lätt demont. 10 ml Cylindrisk fastsättning medelstark för lätt demont. 50 ml Cylindrisk fastsättning medelstark för lätt demont. 250 ml Cylindrisk fastsättning, värmeresistent (175 C) 5 ml Cylindrisk fastsättning, värmeresistent (175 C) 50 ml Cylindrisk fastsättning, värmeresistent (175 C) 250 ml Quick metal, för spel upp till 0,5 mm 50 ml Cylindrisk fastsättning, stift 9 g stick Cylindrisk fastsättning, stift 19 g stick Kontaktrengörare, spray 400 ml Superclean, generell rengöring/avfettning 150 ml Superclean, generell rengöring/avfettning 400 ml Superclean, generell rengöring/avfettning 10 l Packningslösare 400 ml Nordbak Wearing Compound 1 kg

46 Beställningsinformation Sök produktnummer här! * Produkt med NSF-godkännande Prod.nr. Beskrivning Förp Art.nr. IDH nr. Sida Prod.nr. Beskrivning Förp Art.nr. IDH nr. Sida 7219 Nordbak High Impact Wearing Compound 1 kg Nordbak Pneu-Wear 1 kg Nordbak Brushable Ceramic Grey 1 kg Nordbak Brushable Ceramic White 1 kg Nordbak High Temperature Pneu-Wear 10 kg Nordbak High Temperature Wearing Compound 10 kg Nordbak High Temperature Brushable Ceramic 1 kg Primer för feta plaster 4 ml Aktivator för anaeroba produkter 90 ml Aktivator för snabblim 500 ml Rostomvandlare, flaska 1 l Zinkspray 400 ml Rengöring/avfettning 750 ml Rengöring/avfettning 5 l Handrengöringsmedel med pimpsten, citrusdoft 400 ml Handrengöringsmedel med pimpsten, citrusdoft 3 l Handrengöringsmedel med pimpsten, citrusdoft 10 l Handrengöringsmedel färg- och hartsborttagare 400 ml Handrengöringsmedel färg- och hartsborttagare 1,75 l Zinkspray matt 400 ml Livsmedelsgodkänd olja 400 ml Remspray 400 ml C5-A Kopparpasta, spray 400 ml C5-A Kopparpasta, penselburk 113 g C5-A Kopparpasta, penselburk 453 g C5-A Kopparpasta, burk 3.6 kg Heavy Duty Anti-Seize, penselburk 453 g Högtemperatur kedjeolja, spray 400 ml N-7000, hög renhet, pasta, penselburk 453 g Livsmedelsgodkänd antikärvpasta 907 g Rostlösare, spray 400 ml Livsmedelsgodkänd silikonolja, spray 400 ml Marine Grade, antikärv, penselburk 453 g Skärolja, flsaka 250 ml Skärolja, spray 400 ml Aluminiumpasta 20 g stick C5-A Kopparpasta Anti-Seize 20 g stick Kedjefett, spray 400 ml Högprestandafett, patron 400 ml Högprestandafett, burk 1 l MoS2-fett, patron 400 ml Livsmedelsgodkänt silikonfett, tub 75 ml Livsmedelsgodkänt silikonfett, burk 1 l Livsmedelsgodkänt mineralfett, patron 400 ml Universellt smörjfett, patron 400 ml Universellt smörjfett, burk 1 l Aluminiumbaserad antikärvpasta, burk 500 g Aluminiumbaserad antikärvpasta, spray 400 ml MoS2-montagepasta, spray 400 ml MoSv-montagepasta, burk 1 l Metallfritt antikärvsmörjmedel, burk 500 g MOS2-antifriktionsbeläggning, spray 400 ml PTFE-beläggning, spray* 400 ml Allroundspray, spray 400 ml Allroundspray, dunk 10 l A&B Epoxylim (2:1) 50 ml A&B Epoxylim (2:1) 400 ml A&B Epoxylim (2:1) 50 ml A&B Epoxylim (2:1) 400 ml Manuell doseringspistol för 50 ml dubbelpatron 1 st Manuell doseringspistol för 200 ml dubbelpatron 1 st Handmanövrerad doseringspistol 1 st ml Pneumatisk patronpistol 1 st Doseringspistol för sprutor, digital 1 st L Integrerad semi-aut. Kontrollenhet 1 st L Integrerad semi-aut. Kontrollenhet med 1 st lågnivåkontroll Punkthärdningssystem för hög intensitet 1 st UV-ugn UVALOC 1 st Klämventil (1,7 och 2,4 mm) 1 st Tomspruta svart 10 ml (40st/ask) 1 ask Peristaltic Handpump 1 st?? 44 O-ringsats sats

47 Sök produktnamn/roduktbeskrivning här! * Produkt med NSF-godkännande Beskrivning Prod.nr. Förp Art.nr. IDH nr. Sida Beskrivning Prod.nr. Förp Art.nr. IDH nr. Sida 2 L Integrerad semi-aut. Kontrollenhet st L Integrerad semi-aut. Kontrollenhet med st Lågnivåkontroll Pneumatisk patronpistol, 300ml st Aktivator för anaeroba produkter ml Aktivator för snabblim ml Alkoholspjälkande silikon för elekronik ml Alkoholspjälkande silikon för elekronik ml Allroundspray, dunk l Allroundspray, spray ml Aluminiumbaserad antikärvpasta, burk g Aluminiumbaserad antikärvpasta, spray ml Aluminiumpasta g stick C5-A Kopparpasta Anti-Seize, stift g stick C5-A Kopparpasta, burk kg C5-A Kopparpasta, penselburk g C5-A Kopparpasta, penselburk g C5-A Kopparpasta, spray ml Cylindrisk fastsättning medelstark för lätt demont ml Cylindrisk fastsättning medelstark för lätt demont ml Cylindrisk fastsättning medelstark för lätt demont ml Cylindrisk fastsättning, extra hög hållfasthet* ml Cylindrisk fastsättning, extra hög hållfasthet* ml Cylindrisk fastsättning, extra hög hållfasthet* l Cylindrisk fastsättning, stark, lågviskös, oljetoler ml Cylindrisk fastsättning, stark, lågviskös, oljetoler ml Cylindrisk fastsättning, stark, lågviskös, oljetoler ml Cylindrisk fastsättning, värmeresistent (175 C) ml Cylindrisk fastsättning, värmeresistent (175 C) ml Cylindrisk fastsättning, värmeresistent (175 C) ml Doseringspistol för sprutor, digital st Epoxylim (1:1), universal 3421 A&B 50 ml Epoxylim (1:1), universal 3421 A&B 200 ml Epoxylim (2:1) 9466 A&B 50 ml Epoxylim (2:1) 9466 A&B 400 ml Epoxylim (2:1) 9492 A&B 50 ml Epoxylim (2:1) 9492 A&B 400 ml Flänstätning, stift g stick Flänstätning, stift g stick Flexibelt lim/tätningsmedel, hög temp.bestämd ml Flexibelt lim/tätningsmedel, svart ml Flexibelt lim/tätningsmedel, transparent ml Flexibelt lim/tätningsmedel, transparent ml Flexibelt lim/tätningsmedel, transparent l fat Flexibelt lim/tätningsmedel, transparent kg fat Flexibelt lim/tätningsmedel, vit ml Flexibelt snabblim, låg viskositet g Flexibelt snabblim, låg viskositet g Flexibelt snabblim, låg viskositet, blister g Flänstätning för aluminium ml Flänstätning för aluminium ml Flänstätning, låghållfast för lätt demontering ml Flänstätning, låghållfast för lätt demontering ml Flänstätning, värmeresistent till 200 C* ml Flänstätning, värmeresistent till 200 C* ml Flänstätning, värmeresistent till 200 C* ml Grå silikontätning* g Gänglåsning, medelstark* g stick Gänglåsning, medelstark* g stick Gänglåsning, normal, oljetolerant* ml Gänglåsning, normal, oljetolerant* ml Gänglåsning, normal, oljetolerant* ml Gänglåsning, normal, oljetolerant* ml Gänglåsning, normal, oljetolerant* ml Gänglåsning, stark g stick Gänglåsning, stark g stick Gänglåsning, stark ml Gänglåsning, stark ml Gänglåsning, stark ml Gänglåsning, stark ml Gänglåsning, stark ml Gänglåsning, stark ml Gänglåsning, stark ml Gänglåsning, svag* ml Gänglåsning, svag* ml Gänglåsning, svag* ml Gängtätning för plast ml Gängtätning hydraulik ml Gängtätning hydraulik ml Gängtätning hydraulik ml Gängtätning med PTFE ml Gängtätning med PTFE ml Gängtätning stift, blister* g stick Gängtätning stift, displaykartong* g stick Gängtätning, spaltfyllande, snabbhärdande ml Gängtätning, spaltfyllande, snabbhärdande ml Gängtätningssnöre* m Gängtätningssnöre* m Handmanövrerad doseringspistol st Handrengöringsmedel färg- och hartsborttagare ml Handrengöringsmedel färg- och hartsborttagare ,75 l Handrengöringsmedel med pimpsten, citrusdoft ml Handrengöringsmedel med pimpsten, citrusdoft l Handrengöringsmedel med pimpsten, citrusdoft l Heavy Duty Anti-Seize, penselburk g Härdare (1:1) 3421 B 1kg Högprestandafett, burk l Högprestandafett, patron ml Högtemperatur kedjeolja, spray ml Kapillärverkande låsning, por- och svetstätning ml Kapillärverkande låsning, por- och svetstätning ml Kapillärverkande låsning, por- och svetstätning ml Kedjefett, spray ml Klämventil (1,7 och 2,4 mm) st Kontaktrengörare, spray ml Lim för polyolefiner A&B 10: ml Livsmedelsgodkänd antikärvpasta g Livsmedelsgodkänd olja ml Livsmedelsgodkänd silikonolja, spray ml Livsmedelsgodkänt mineralfett, patron ml Livsmedelsgodkänt silikonfett, burk l Livsmedelsgodkänt silikonfett, tub ml Manuell doseringspistol för 200 ml dubbelpatron st Manuell doseringspistol för 50 ml dubbelpatron st Marine Grade, antikärv, penselburk g Master Gasket flänstätning, allround ml Master Gasket flänstätning, allround ml Master Gasket flänstätning, allround ml

48 Sök produktnamn/roduktbeskrivning här! * Produkt med NSF-godkännande Beskrivning Prod.nr. Förp Art.nr. IDH nr. Sida Beskrivning Prod.nr. Förp Art.nr. IDH nr. Sida Master Gasket flänstätning, allround ml Metal Magic Steel Stick, stålepoxy, knådbar g Metal Magic Steel Stick, stålepoxy, knådbar g Metal Set A1, aluminiumepoxy, spackel 3475 A&B 500 g Metal Set M, mineralfylld epoxy, självsmörjande 3474 A&B 500 g Metal Set S1, stålepoxy, spackel 3471 A&B 500 g Metal Set S2, stålepoxy, flytande 3472 A&B 500 g Metal Set S3, srålepoxy, spackel, snabbhärdande 3473 A&B 500 g Metallepoxy, dubbelspruta blister 3450 A&B 25 ml Metallfritt antikärvsmörjmedel, burk g MOS2-antifriktionsbeläggning, spray ml MoS2-fett, patron ml MoS2-montagepasta, burk l MoS2-montagepasta, spray ml Motorsilikon, luktfri, svart, oljeresistent ml Motorsilikon, luktfri, svart, oljeresistent ml Motorsilikon, luktfri, svart, oljeresistent l fat MULTI-BOND, allroundlim ml MULTI-BOND kit* Loctite /10 ml N-7000, hög renhet, pasta, penselburk g Nordbak Brushable Ceramic Grey kg Nordbak Brushable Ceramic White kg Nordbak High Impact Wearing Compound kg Nordbak High Temperature Brushable Ceramic kg Nordbak High Temperature Pneu-Wear kg Nordbak High Temperature Wearing Compound kg Nordbak Pneu-Wear kg Nordbak Wearing Compound kg O-ringsats sats Packningsklister g stick Packningsklister g stick Packningslösare ml Peristaltic Handpump st?? 44 Pipe Repair Kit 5 x 183 cm sats Primer för feta plaster ml PTFE-beläggning, spray* ml Punkthärdningssystem för hög intensitet st Quick metal, för spel upp till 0,5 mm ml Remspray ml Rengöring/avfettning ml Rengöring/avfettning l Cylindrisk fastsättning, stift g stick Cylindrisk fastsättning, stift g stick Rostlösare, spray ml Rostomvandlare, flaska l Skärolja, flsaka ml Skärolja, spray ml Snabbepoxy, dubbelspruta blister 3430 A&B 24 ml Snabblim för plast och gummi g Snabblim för plast och gummi g Snabblim, allround* g Snabblim, allround* g Snabblim, allround* g Snabblim, allround* g Snabblim, allround, gelé, för porösa material g Snabblim, allround, gelé, för porösa material g Snabblim, allround, gelé, för porösa material g Snabblim, allround, gelé, för porösa material g Snabblim, slaghållfast, svart g Snabblim, slaghållfast, svart g Snabblim, spaltfyllande, variant av 401, ers g Snabblim, spaltfyllande, variant av 401, ers g Snabblim, supersnabb, lågviskös g Snabblim, supersnabb, lågviskös g Superclean, generell rengöring/avfettning ml Superclean, generell rengöring/avfettning ml Superclean, generell rengöring/avfettning l Tomspruta svart 10 ml (40st/ask) ask Universellt smörjfett, burk l Universellt smörjfett, patron ml UV-ugn UVALOC st Zinkspray ml Zinkspray matt ml

49 Anteckningar i tum 1

50 Anteckningar i cm

51 Storheter & enheter STORHET SI-ENHET TILLÄGGSENHETER OCH multipelenheter enligt SI Längd meter = m centimeter = cm = 10-2 m milimeter = mm = 10-3 m mikrometer = µm = 10-6 m Yta kvadratmeter = m 2 kvadratcentimeter = cm 2 = 10-4 m 2 millimetre square = mm 2 = 10-6 m 2 Volym kubikmeter = m 3 kubikcentimeter = cm 3 = 1-6 m 3 kubikdecimter = mm 2 = 10-6 m 2 Massa kilogram = kg gram = g = 10-3 kg ton = t = 10 3 kg Linjär massa kg/m g/cm = 10-1 kg/m Specifik vikt kg/m 3 g/cm 3 = 10 3 kg/m 3 = kg/dm 3 Hastighet m/s cm/s = 10-2 m/s Varvfrekvens rad/s Kraft Newton = N dyn = dyn = 10-5 N dekanewton = dan = 10 N Moment Nm danm = 10 Nm Tryck pascal = Pa m. bar = 10 2 Pa bar = 10 5 Pa megapascal = MPa = 10 6 Pa = N/mm 2 ANDRA ENHETER ÄN SI-ENHETER Värde enligt SI IMPERIALA MÅTT Värden enligt SI eller andra system tum = in = 1" = 2,54 cm fot = ft = 1' = 30,48 cm yard = yd = 0,914 m kvadrattum = in 2, sq in = 6,452 cm 2 kvadratfot = ft 2, sq ft = 929,03 cm 2 kvadratyard = yd 2, sq yd = 0,836 m 2 1 liter = 1 x 10-3 m 3 kubiktum = in 3, cu in = 16,387 cm 3 kubikfot = ft 3, cu ft = 0,028 m 3 kubikyard = yd 3,cu yd = 0,765 m 3 1 liter = 1,76 pints = 0,22 gallons uns (ounce) = oz = 28,350 g pund (pound) = lb = 0,454 kg ton = 2240 lb = 1016,05 kg US ton (short ton) = 2000 lb = 907,185 kg pund per fot = lb/ft = 1,488 kg/m pund per yard = lb/yd = 0,496 kg/m pound per kubik fot = lb/ft 3 = 16,019 kg/m 3 m/min = 1/60 m/s fot per sekund = ft/s = 60 ft/min = 0,305 m/s rev per second = r/s = 2 π rad/s varv per minut (rpm) = 2 π rad/min kgf (or kgp) = 9,81 N = 0,981 dan pundkraft (pound-force) = 4,448 N = 0,454 kgf kgfm = 0,908 danm = 9,81 Nm pund x foot = lbf.ft = 1,355 Nm = 0,138 kgfm kgf/cm 2 = 9, Pa Lbf/in 2 (or psi) = 6895,00 Pa = 0,0698 bar kgf/mm 2 = 9,81 N/mm 2 = 5,17/mm kvicksilver = 0,981 dan/mm 2 Ton/kvadrattum = 9,81 MPa = tonf/in 2 = 15,4448 Mpa 51

52 Henkel Din leverantör av kompletta lösningar En värld av ingenjörslösningar och kundsupport Henkel Gruppen är en global, marknadsdriven, specialkemikalieleverantör. Vi marknadsför starka varunamn med bevisad funktion som Loctite, Plastic Padding och Teroson. Dessa har länge varit nyckeln till Henkel s succé. Produktportföljen inkluderar lim, tätningsmedel, gänglåsning, gängtätning, rostskydd, underredsoch stenskottsskydd, ljuddämpningslösningar, smörjmedel, rengöring och många andra special kemikalier. Henkel & Motorsport Henkel har lång tradition från sponsring inom motorsport började Henkel och Team McLaren Mercedes sitt samarbete. Sedan 2004 har Henkel varit officiell leverantör och partner Team McLaren Mercedes Formula One racing team. Idag innehåller varje större applikation på Team McLaren Mercedes F1 bil, beroende på lösning en produkt ur Henkels produktportfölj. Henkel har den senaste tiden varit involverad i en lång rad topptävlingar inom motorsport och den senaste är Dakar Rallyt Det är en 16 dagars lång tävling som körs igenom 6 olika länder. Henkel har assisterat förarna som officiell leverantör, erbjudit ett stort utbud av Loctite och Teroson produkter för att säkerställa tillförlitligheten för mekaniken under de extrema påfrestningarna som ett ökenrace erbjuder. Produkter från Henkel Designade för varje dags användning Testade på en av världens tuffaste tävlingar. För mer information om vårt kompletta produktprogram, besök gärna vår hemsida på där du kan ladda ner broschyrer, kataloger, varuinformationsblad, tekniska datablad eller söka i vår produktdatabas. Informationen är endast avsedd som vägledare. Kontakta Teknisk service på Henkel Norden AB för mer information och rekommendation av lämplig produkt. Henkel Norden AB Box Göteborg Tel Fax designates a trademark of Henkel KGaA or its affiliates, registered in Germany and elsewhere. Henkel KGaA, 2006
