Processventilation inom träindustri Helhetslösningar för utsug av spån, damm och flis

Transkript

1 Processventilation inom träindustri Helhetslösningar för utsug av spån, damm och flis

2 Nedermans lösningar för processventilation inom träindustri Eko-effektiva lösningar för alla steg inom träindustrin Våra lösningar kombinerar omsorg om miljön och personalens hälsa med förbättrad produktionseffektivitet och driftekonomi. Effektivt både ur en miljömässig och ekonomisk synvinkel. Välutformade och effektiva anläggningar är nödvändiga inom träindustrin. Nederman erbjuder inom sin expertis allt som har med träbearbetning att göra, från centraliserade produktionsanläggningar till små snickerier. Lösningar för träindustrin Utsug och filtrering Nederman är världsledande inom industriell luftfiltrering och har mer än 60 års erfarenhet på området. Vi erbjuder marknadens största utbud av produkter och lösningar för utsug och filtrering: Damm och partiklar Avgaser Lösningsmedel Utsug direkt från maskiner och verktyg Brännbart och explosivt stoft Avfalls- och återvinningshantering Omvandla produktionsavfall till lönsamma biprodukter. Materialtransport med vakuumlösningar och/eller transportörer Förvaring Pellets/Briketter ATEX-certifierade produkter för brännbart och explosivt stoft Återvinning av spillvärme: värmen kan återföras till produktionen eller användas för att värma upp kontorsbyggnader och liknande. Värmeåtervinning medför energibesparing och minskade CO 2 -utsläpp. Mot bakgrund av stigande energipriser är värmeåtervinning ofta en lönsam investering som snabbt återbetalar sig. Cyclofilter Städning En ren och hälsosam arbetsmiljö är nödvändigt för en hög kvalitativ produktion. Städning utgör också en viktig del av kontinuerliga förbättringsstrategier som 6 Sigma, Kaizen, Lean etc. Mobila stoftavskiljare Kompakta stoftavskiljare Stationära högvakuumsystem Föravskiljare Cykloner Arbetshjälpmedel Praktisk utrustning och övervakningssystem för en trygg och kostnadseffektiv arbetsplats. Kabelupprullare Slangupprullare Kontroll- och övervakningssystem för utsug, filtrering och transport. Energibesparing Nederman tillhandahåller utrustning som minskar energiförbrukningen, till exempel genom att automatiskt justera fläktar till en hastighet som är anpassad efter arbetsbelastningen, t. ex. genom att använda frekvensomvandlare. NFS Nedermans erbjudande omfattar allt från projektering till installation, driftssättning och service: Förstudier Planering Systemutformning Installation Driftsättning Utbildning Service/Underhåll

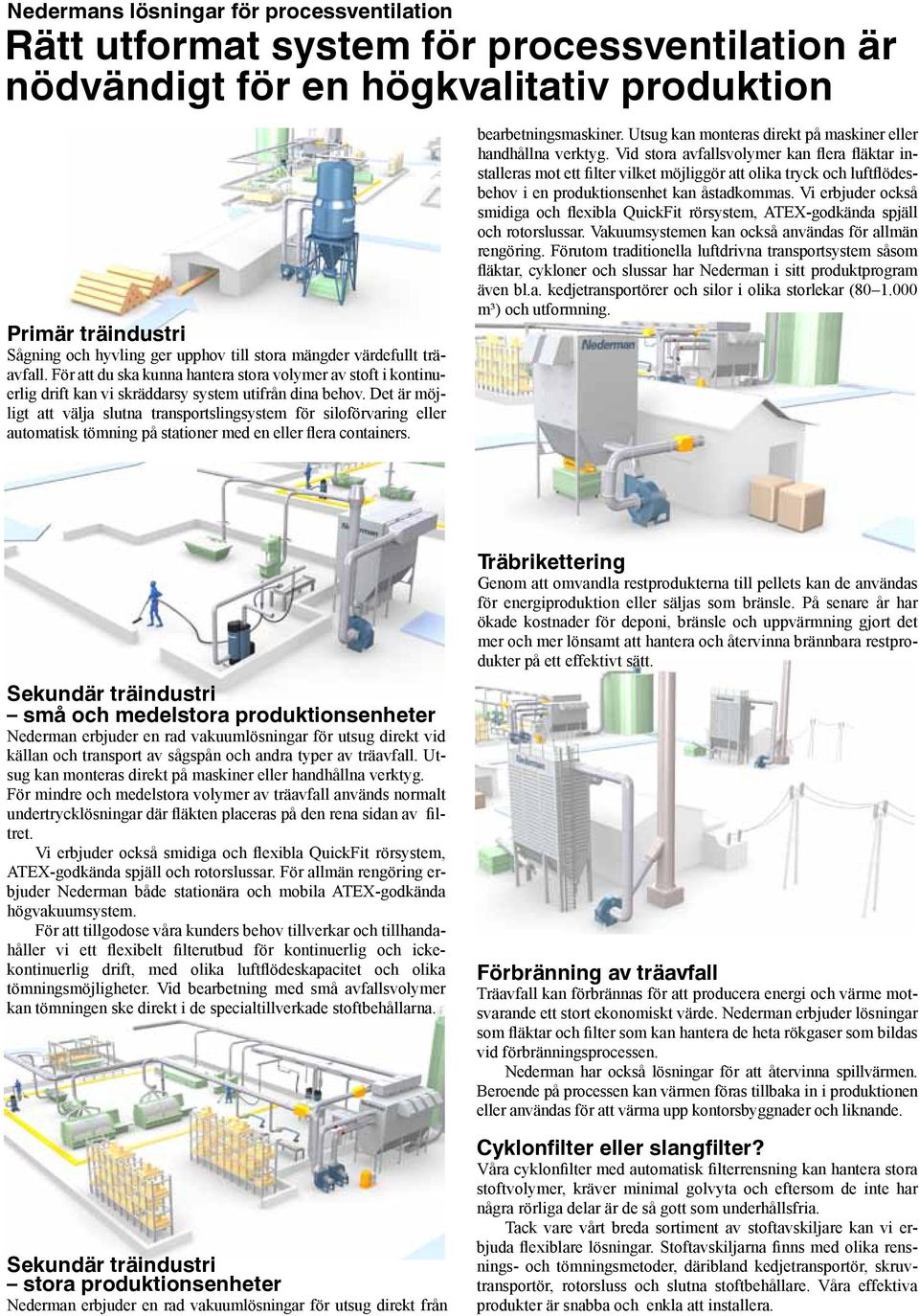

3 Nedermans lösningar för processventilation Rätt utformat system för processventilation är nödvändigt för en högkvalitativ produktion Primär träindustri Sågning och hyvling ger upphov till stora mängder värdefullt träavfall. För att du ska kunna hantera stora volymer av stoft i kontinuerlig drift kan vi skräddarsy system utifrån dina behov. Det är möjligt att välja slutna transportslingsystem för siloförvaring eller automatisk tömning på stationer med en eller flera containers. bearbetningsmaskiner. Utsug kan monteras direkt på maskiner eller handhållna verktyg. Vid stora avfallsvolymer kan flera fläktar installeras mot ett filter vilket möjliggör att olika tryck och luftflödesbehov i en produktionsenhet kan åstadkommas. Vi erbjuder också smidiga och flexibla QuickFit rörsystem, ATEX-godkända spjäll och rotor slussar. Vakuumsystemen kan också användas för allmän rengöring. Förutom traditionella luftdrivna transportsystem såsom fläktar, cykloner och slussar har Nederman i sitt produktprogram även bl.a. kedjetransportörer och silor i olika storlekar ( m³) och utformning. Sekundär träindustri små och medelstora produktionsenheter Nederman erbjuder en rad vakuumlösningar för utsug direkt vid källan och transport av sågspån och andra typer av träavfall. Utsug kan monteras direkt på maskiner eller handhållna verktyg. För mindre och medelstora volymer av träavfall används normalt undertrycklösningar där fläkten placeras på den rena sidan av filtret. Vi erbjuder också smidiga och flexibla QuickFit rörsystem, ATEX-godkända spjäll och rotorslussar. För allmän rengöring erbjuder Nederman både stationära och mobila ATEX-godkända högvakuumsystem. För att tillgodose våra kunders behov tillverkar och tillhandahåller vi ett flexibelt filterutbud för kontinuerlig och ickekontinuerlig drift, med olika luftflödeskapacitet och olika tömnings möjligheter. Vid bearbetning med små avfallsvolymer kan tömningen ske direkt i de specialtillverkade stoftbehållarna. Sekundär träindustri stora produktionsenheter Nederman erbjuder en rad vakuumlösningar för utsug direkt från Träbrikettering Genom att omvandla restprodukterna till pellets kan de användas för energiproduktion eller säljas som bränsle. På senare år har ökade kostnader för deponi, bränsle och uppvärmning gjort det mer och mer lönsamt att hantera och återvinna brännbara restprodukter på ett effektivt sätt. Förbränning av träavfall Träavfall kan förbrännas för att producera energi och värme motsvarande ett stort ekonomiskt värde. Nederman erbjuder lösningar som fläktar och filter som kan hantera de heta rökgaser som bildas vid förbränningsprocessen. Nederman har också lösningar för att återvinna spillvärmen. Beroende på processen kan värmen föras tillbaka in i produktionen eller användas för att värma upp kontorsbyggnader och liknande. Cyklonfilter eller slangfilter? Våra cyklonfilter med automatisk filterrensning kan hantera stora stoftvolymer, kräver minimal golvyta och eftersom de inte har några rörliga delar är de så gott som underhållsfria. Tack vare vårt breda sortiment av stoftavskiljare kan vi erbjuda flexiblare lösningar. Stoftavskiljarna finns med olika rensnings- och tömningsmetoder, däribland kedje transportör, skruvtransportör, rotorsluss och slutna stoftbehållare. Våra effektiva produkter är snabba och enkla att installera.

4 Nedermans lösningar för processventilation Exempel på lösningar inom träindustrin 1 CJB-cyklonfilter, stoftavskiljare Rökgasren 2 3 Combifab fläktar NFSZ3000, stoftavskiljare med rotorsluss eller skruvtransportör 9 4 ATEX-godkända mobila stoftavskiljare 5 Stationära högvakuumsystem, t.ex. FlexFilter Ex eller FlexPAK 6 NFKZ3000, stoftavskiljare med kedjetransportör 7 8 QuickFit rörsystem där delarnas monteras med spännband för snabbt och enkelt montage CARZ backspjäll Lagring 6 9 SiloSafe NFSZ3000 med rotorsluss MJB/FS, stoftavskiljare Utsug och filtrering Avfalls- och återvinningshantering Städning 5 7 Sekund Stora pr Arbetshjälpmedel Energibesparing Utsug monterade direkt på maskin där damm och spån uppstår 4 Primär träindustri 1 Träavfall Hantering av restprodukter är nödvändigt för produktflödet och kan komma att ge din verksamhet ett rejält ekonomiskt tillskott. Hanteringen måste vara pålitlig, högeffektiv och ekonomisk. En ren arbetsplats är säkrare och effektivare. Sekundär träi Små produkti

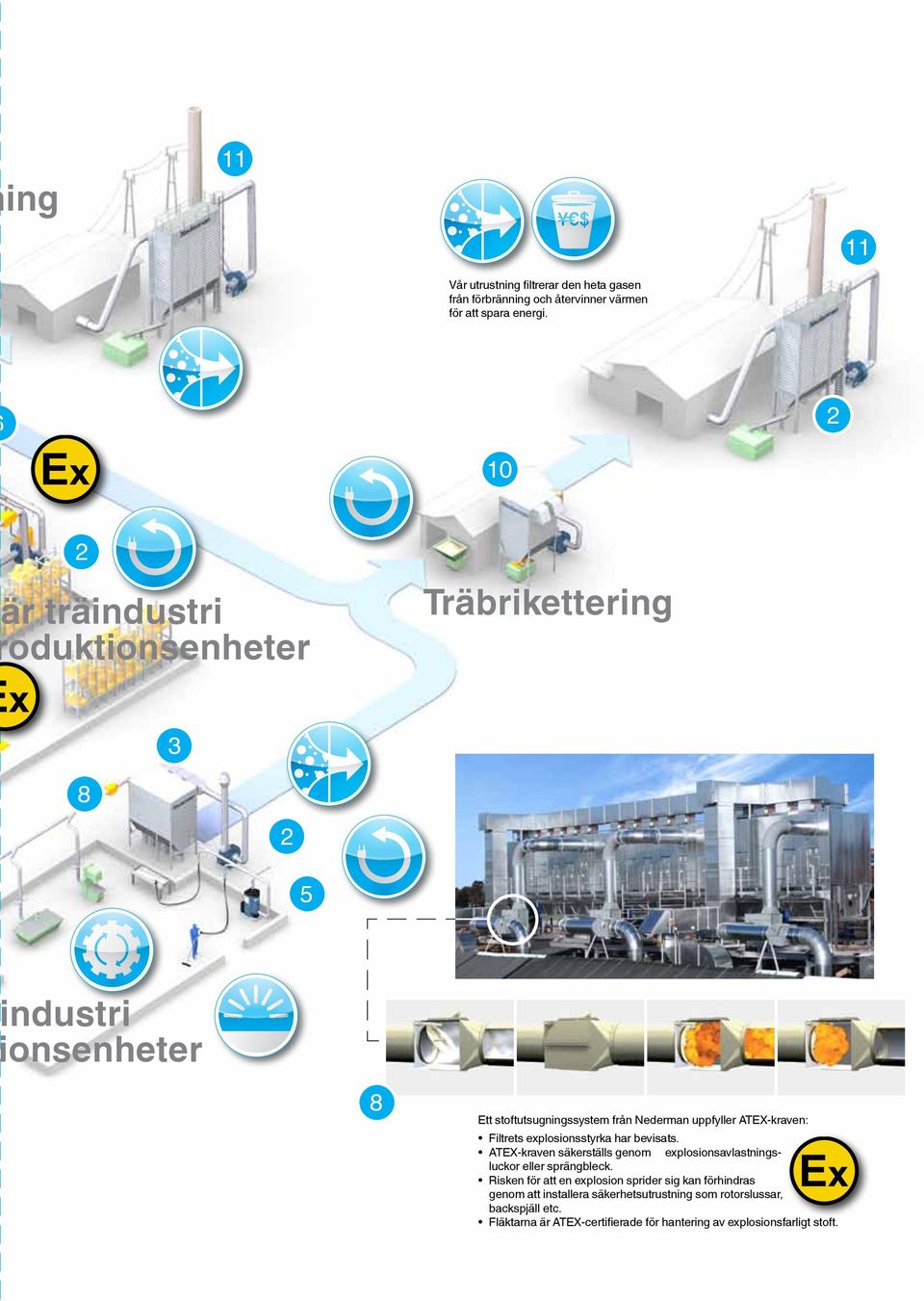

5 ing Vår utrustning filtrerar den heta gasen från förbränning och åter vinner värmen för att spara energi är träindustri oduktionsenheter Träbrikettering ndustri onsenheter 8 Ett stoftutsugningssystem från Nederman uppfyller ATEX-kraven: Filtrets explosionsstyrka har bevisats. ATEX-kraven säkerställs genom explosionsavlastningsluckor eller sprängbleck. Risken för att en explosion sprider sig kan förhindras genom att installera säkerhetsutrustning som rotorslussar, backspjäll etc. Fläktarna är ATEX-certifierade för hantering av explosionsfarligt stoft.

6 Nederman stoftavskiljare för träindustrin CJB cyklonfilter NFKZ3000 FS-filter MJB CJB cyklonfilter stoftavskiljare kombinerar cyklonavskiljning med slang filter vilket ger maximal funktion. Detta ger minskad belastning på filtret vilket ökar filterslangens livslängd. Den låga stoftbelastningen mot filtermediet medverkar till att filtret blir mycket effektivare, även vid de allra svåraste användningsområdena, och ger normalt utsläppsnivåer på mindre än 0,1 mg/m³ med endast cirka 50 % av filterytan hos ett alternativt kedjefilter. Det ger en filtreringsgrad på upp till 99,99974 %. Cyklonfilteravskiljaren kombinerar fördelarna med cyklonavskiljning med effektiviteten hos ett slangfilter. Finns i både under- och övertrycksutförande. NFKZ3000-filtret är lämpligt för hantering av stora luftvolymer. Det är ett modulfilter tillverkat av galvaniserad stål plåt. Filtret har teleskopiska stödben och är lämpligt för utomhusbruk. Varje modul (2 400 mm) av filterkonstruktionen är utrustad med en kombinerad inspektionsoch explosionslucka. Filterrensning sker med hjälp av rensfläktar. Filtret är utrustat med den unika patenterade filterslangen SUPERBAG. Bottendelen och eventuell inloppssektion separerar medelstora/stora partiklar och fördelar luften till filterslangarna. En dubbel kedjetransportör i bottendelen tranporterar fram materialet till en rotorsluss för utmatning. FS filter med kassettfilter. Filtermaterialet i kassetterna är placerade vågrätt i kammaren för den förorenade luften och anslutningen till den slitsade väggen med fjäderförsedd klämram är lufttät. Flödesriktningen genom filtret går upp ifrån och ner (down-flow principen). Luften filtreras i filterkassetten och vidare till rengaskammaren. Under den här processen hejdas stoftet av filtermediet och bildar en filterkaka som är viktig för filtreringen. Den helt programmerbara rensningsprocessen aktiveras efter inställd tid och stoftet rensas ut ur filterkasetten. Stoftet faller ner i den uppsamlande stoftfickan och transporteras ut med hjälp av vald utmatning. I vårt produktutbud finns också filter för stora luftvolymer, höga temperaturer och stora mängder material. Dessa filter har en stabil konstruktion som gör att de klarar högvakuum, övertryck och kontinuerlig drift. Cyklonfiltret kan hantera stora avfallsvolymer. Försett med sprängbleck, certifierade enligt ATEX-direktivet. Minskar andelen kvarvarande stoft till mindre än 0,1 mg/m³. Automatisk filterrensning vid behov under drift. Kontinuerlig drift är möjlig, även vid mycket hög stoftkoncentration. Övervakat rensningssystem ger mycket liten tryckluftsförbrukning. Kostnadseffektivt och funktionellt. I stort sett underhållsfritt eftersom det inte finns några rörliga delar. Kraftig konstruktion av filterhuset. Litet utrymmesbehov. Hanterar luftvolymer från m³/h ATEX-certifierad för St1 och St2 stoft med ett Kst-värde upp till 300 bar m/s. Kompakt konstruktion. Konstruerad för kontinuerlig drift. Kan monteras antingen på marken eller på taket. Övertrycks- eller vakuumversion ner till Pa. Explosionsavlastning uppåt eller sidledes. Kraftfull online-rensning med effektiva rensfläktar. Patenterade antistatiska SUPERBAG polyesterfilterslangar. Lätt att installera på plats och att bygga till vid behov. Låg energiförbrukning. Luftvolym per filterhus m³/h. Filtreringsyta per filterhus m 2. Modulär uppbyggnad. Effektiv skonsam rensning. Låg andel kvarvarande stoft tack vare speciellt filtermedium. För temperaturer upp till 250 C. Kraftig, svetsad stålkonstruktion. Byte av filter från renluftsidan. Avsedd för placering utomhus. ATEX för explosivt stoft i kategorierna St1, St2 och St3. Integrerad föravskiljare med ned-/ korsströmmande luftfördelning. Stort urval av integrerade fläktar. Luftflöde upp till m 3 per filterenhet. Höga konstanta temperaturer upp till 250 C.

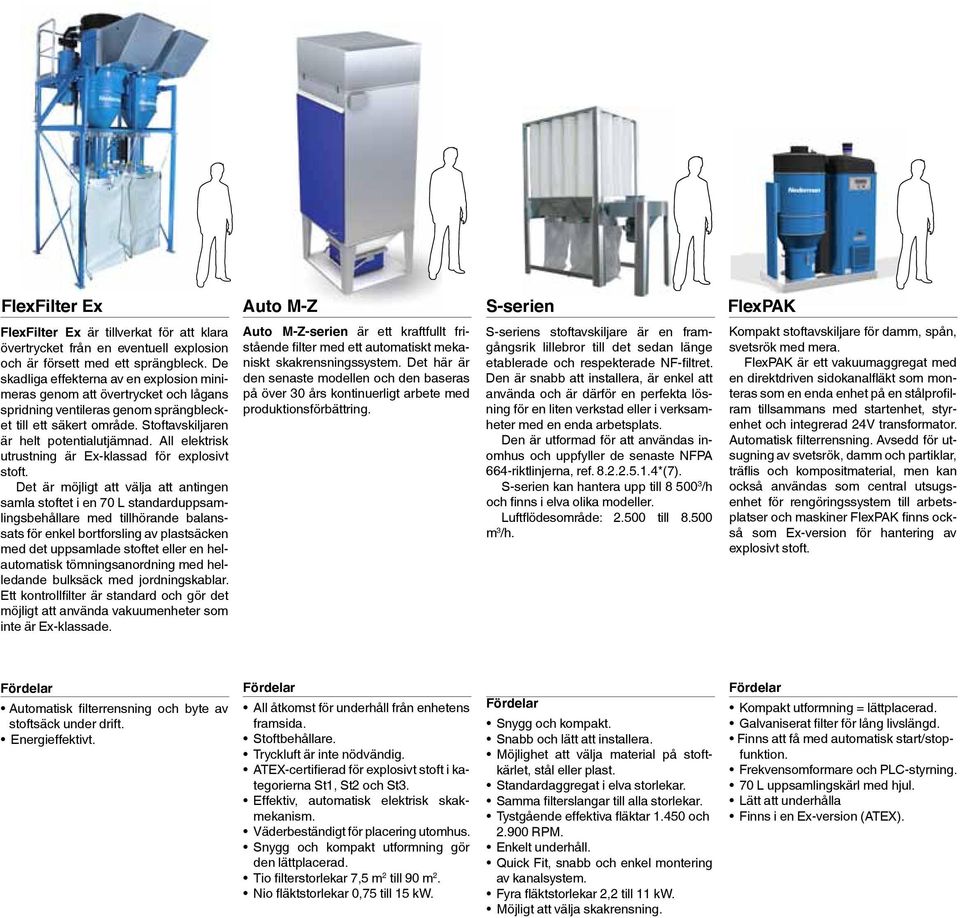

7 FlexFilter Ex Auto M-Z S-serien FlexPAK FlexFilter Ex är tillverkat för att klara övertrycket från en eventuell explosion och är försett med ett sprängbleck. De skadliga effekterna av en explosion minimeras genom att övertrycket och lågans spridning ventileras genom sprängblecket till ett säkert område. Stoft avskiljaren är helt potentialutjämnad. All elektrisk utrustning är Ex-klassad för explosivt stoft. Det är möjligt att välja att antingen samla stoftet i en 70 L standarduppsamlingsbehållare med tillhörande balanssats för enkel bort forsling av plastsäcken med det uppsamlade stoftet eller en helautomatisk tömningsanordning med helledande bulksäck med jordningskablar. Ett kontrollfilter är standard och gör det möjligt att använda vakuumenheter som inte är Ex-klassade. Auto M-Z-serien är ett kraftfullt fristående filter med ett automatiskt mekaniskt skakrensningssystem. Det här är den senaste modellen och den baseras på över 30 års kontinuerligt arbete med produktionsförbättring. S-seriens stoftavskiljare är en framgångsrik lillebror till det sedan länge etablerade och respekterade NF-filtret. Den är snabb att installera, är enkel att använda och är därför en perfekta lösning för en liten verkstad eller i verksamheter med en enda arbetsplats. Den är utformad för att användas inomhus och uppfyller de senaste NFPA 664-riktlinjerna, ref *(7). S-serien kan hantera upp till /h och finns i elva olika modeller. Luftflödesområde: till m 3 /h. Kompakt stoftavskiljare för damm, spån, svetsrök med mera. FlexPAK är ett vakuumaggregat med en direktdriven sidokanalfläkt som monteras som en enda enhet på en stålprofilram tillsammans med startenhet, styrenhet och integrerad 24V transformator. Automatisk filterrensning. Avsedd för utsugning av svetsrök, damm och partiklar, träflis och kompositmaterial, men kan också användas som central utsugsenhet för rengöringssystem till arbetsplatser och maskiner FlexPAK finns också som Ex-version för hantering av explosivt stoft. Automatisk filterrensning och byte av stoftsäck under drift. Energieffektivt. All åtkomst för underhåll från enhetens framsida. Stoftbehållare. Tryckluft är inte nödvändig. ATEX-certifierad för explosivt stoft i kategorierna St1, St2 och St3. Effektiv, automatisk elektrisk skakmekanism. Väderbeständigt för placering utomhus. Snygg och kompakt utformning gör den lättplacerad. Tio filterstorlekar 7,5 m 2 till 90 m 2. Nio fläktstorlekar 0,75 till 15 kw. Snygg och kompakt. Snabb och lätt att installera. Möjlighet att välja material på stoftkärlet, stål eller plast. Standardaggregat i elva storlekar. Samma filterslangar till alla storlekar. Tystgående effektiva fläktar och RPM. Enkelt underhåll. Quick Fit, snabb och enkel montering av kanalsystem. Fyra fläktstorlekar 2,2 till 11 kw. Möjligt att välja skakrensning. Kompakt utformning = lättplacerad. Galvaniserat filter för lång livslängd. Finns att få med automatisk start/stopfunktion. Frekvensomformare och PLC-styrning. 70 L uppsamlingskärl med hjul. Lätt att underhålla Finns i en Ex-version (ATEX).

8 Processventilation för träindustrin på vårt sätt Övriga produkter och tjänster: ATEX backspjäll CARZ En säkerhetsanordning som är utformad för att hindra en tryckvåg och lågor vid en stoftexplosion, från att återföras tillbaka i rörsystemet och arbetsplatser i din lokal. Rörsystem Nordfabs rörsystem QF med snabbspännband och fläns är lätta att installera, modifiera eller bygga ut. Fullt sortiment av rördelar och monteringsdetaljer i galvaniserat stål. Styrsystem och energisparutrustning Vi skräddarsyr toppmoderna styrsystem som utformas så att man säkerställer en effektiv och problemfri drift av alla anläggningsfunktioner. Vi erbjuder också energibesparande utrustning såsom automatspjäll, motorer och frekvensomformare med mera. Combifab Fläktar Kraftiga centrifugalfläktar med tre olika fläkthjulsutformningar och fyra hus- och drivutföranden för att tillgodose kraven hos dina applikationer. Energisparande drift via frekvensomformare gör att fläktarna anpassas precis efter hur stor effekt som krävs för den aktuella arbetsbelastningen. Transportörer och utmatningsanordningar Rotorslussar och klaffspjäll finns i olika utföranden: gjutna, svetsade, enkla eller dubbla med motor eller viktstyrda. Skruv- eller kedjetransportörer. Kabelupprullare Kabelupprullare av hög kvalitet i industriutförande. Kraftig utformning i slagtåliga kompositmaterial. Utrustat med ett svängbart väggfäste som enkelt kläms fast på upprullaren för enkel installation och en unik säkerhetsspärr för säker användning. Lämplig vid användning av elektriska verktyg. Slangupprullare Vakuumslangupprullare Serie 881 Ex underlättar hantering av långa och tunga vakuumslangar och ger en prydlig och säker förvaring när dessa inte används. Upprullaren är försedd med automatiskt spjäll och mikrobrytare som öppnar och stänger vid in- respektive utrullning av slang. Driftsättning, Service, och Reservdelar Underhåll och service för alla typer utav utsugsutrustning. Avtalsservice via servicekontrakt eller besök vid behov. Kontroll, uppmätningar och undersökning för lämnande av förslag till åtgärder, såsom uppdateringar, utbyten för att säkerställa en energieffektiv och tillförlitlig drift. Konkurrenskraftiga priser på filterslangar, patroner och alla övriga delar. LEV-testning för överensstämmelse med COSHH (kontroll av hälsofarliga ämnen). Cykloner och avskiljare Vi har ett stort utbud av föreavskiljare, högeffektiva cykloner, multicykloner till grovavskiljare t.ex.typ Skimmer för stora mängder material och rökgasapplikationer. Rotorslussar Nederman tillverkar kraftiga ATEXcertifierade rotorslussar för kontinuerlig trycklös utmatning. SiloSafe Det här är ett tryckluftsrensat patronfilter med en filteryta på 24 m², som används för siloventilation. Kraftig svetsad konstruktion av 4 mm stålplåt som varmgalvaniserats. Arm med PowerBox Nedarmans PowerBox med tillhörande Powerbox arm är den perfekta lösningen för arbetsplatser som behöver utsug med ev. komplettering av el/tryckluft monterad på samma utsugsarm. PowerBox-armen ger utmärkt räckvidd och flexibilitet medan PowerBox tillgodoser de flesta av arbetsplatsens behov. Mobila filterenheter Nedermans mobila stoftavskiljare har många olika användningsområden, t.ex: Allmän rengöring, vätskeupptagning, materialtransport etc. Nederman har säljbolag i: Australien, Belgien, Brasilien, Danmark, Frankrike, Indien, Indonesien, Irland, Kanada, Kina, Malaysia, Nederländerna, Norge, Polen, Portugal, Rumänien, Ryssland, Slovakien, Spanien, Storbritannien, Sverige, Tjeckien, Turkiet, Tyskland, Ungern, USA, Thailand, Vietnam, Österrike. Nederman har distributörer i: Argentina, Bulgarien, Chile, Cypern, Egypten, Estland, Filippinerna, Finland, Förenade Arabemiraten, Grekland, Hongkong, Island, Italien, Japan, Korea, Lettland, Litauen, Mexiko, Nya Zeeland, Oman, Republiken Kina (Taiwan), Saudiarabien, Schweiz, Serbien, Singapore, Slovenien, Sydafrika. SE Ljungbergs Tryckeri
