1 R H I N O & O R E K L A M B Y R Å S E P F O T O : N I L S - O L O F S J Ö D E N e d g e l i n e F U T U R E I D E A S O F I N D U S T R I A L D O O R S T O D A Y Opens up Prido AB. Industrigatan 3. SE Tråvad. Telefon Fax Regionkontor Stockholm: Prido AB. Rallarvägen SE-Åkersberga. Telefon Fax Regionkontor Malmö: Prido AB. Kantyxegatan 23, Malmö. Telefon Fax Opens up

2 En optimerad industriportslösning skall bidra både till hög funktionalitet och till ett attraktivt och genomtänkt yttre. Som ett led i den visionen har vi i ett samarbete med arkitekter, formgivare och konstruktörer tagit fram ett helt nytt designkoncept Edgeline. Som namnet antyder är det ett koncept som ligger i framkant vad gäller design, men utan att tappa våra grundläggande krav avseende kvalitet och funktion. De följande uppslagen hoppas vi skall fungera som inspirationskälla vid både projektering, nybyggnation och när det gäller utbyte av befintliga portar. Med vårt nya koncept Edgeline finns framtidens snyggaste industriportar redan idag. Men det är du som bestämmer var de skall sitta. Välkommen till Prido. Krister Andersson, VD 2 3

3 Öppnar upp för nya möjligheter Designkonceptet Edgeline är baserat på Pridos välkända modellprogram för industriportar. Framgångsrika och pålitliga konstruktioner Designkonceptet Edgeline är Utformningarna av de olika de möjligheter som finns. som takskjutporten Prolid och den sandwichbyggda vikporten Ecolid. Båda modellerna har levererats i tusental över hela norra Europa. främst avsett för byggnader där kra- modellerna har ju givetvis gjorts med Edgeline-portarna går att få i fem ven på fasadens utseende är stora. stor omsorg, allt för att proportioner, smakfulla kulörer som är noga utvalda. Inom designkonceptet Edgeline erbjuder vi sex olika Utvecklingsarbetet har varit systematiskt. Först och Där företag ser värdet av att även storlekar och färgsättningar ska bidra En av kulörerna, koppar 778, går modeller där varje modell har sin egen unika design. främst har vi sett på marknaden för industriportar totalt byggnaden där man är verksam, med designmässigt på bästa sätt. Mer om enbart att få inom Edgeline-koncep- Tre modeller är baserade på vikporten Ecolid och tre och jämfört med vad marknaden efterfrågat. Redan här har rätt utseende, kan bidra till att stärka detta kan ni läsa om vid varje enskild tet och stärker således ännu mer är baserade på takskjutporten Prolid. vi märkt ett mycket stort intresse för nyskapande idéer. det egna varumärket. Moderna och modell och i tabellen längst bak i dessa varianters unikitet. Dessa portar som redan tidigare utmärks av hög Därefter har vi med hjälp av experter på området arbetat krävande företag helt enkelt. denna broschyr som i detalj beskriver kvalitet och finish får genom fram ett antal designgrepp som kombinerar ett starkt Edgeline-portarna ytterligare uttryck med lättheten att appliceras i olika sammanhang. en unik fördel, nämligen Funktion och kvalitet har hela tiden varit med som grund- design. läggande krav. Avstämningar med viktiga parter på marknaden såsom arkitekter, föreskrivare, byggföretag och givetvis slutkunder har gjorts. Responsen har varit översvallande positiv. Röd 758 Närmaste NS-kulör: S 5040-Y80R Ljusgul 189 Närmaste NS-kulör: S 1040-Y20R Grafit 044 Närmaste NS-kulör: S -N Silver 045 Närmaste RAL-kulör: 9006 (NS-nummer saknas) Koppar 778 Närmaste NS-kulör: S4030-Y60R 4 5

4 Architecture is the learned game, correct and magnificent, of forms assembled in the light. Fönsterparti Placeras i ett av de yttre portbladen. Fönsterpartiet centrerat i höjd- och sidled. Mellangångjärn aluminium med smörjfria teflonbussningar. Dekor Dekorplåtar i natur anodiserad aluminium för att harmoniera med övriga aluminiumdetaljer i Ecolidporten. Måttexempel, Ecolid Side, 3-delad sandwichpaneler av 0,6 mm varm - galva niserad stålplåt. med brutna köldbryggor. Materialet är natur - anodiserad Måttexempel, Ecolid Side, 4-delad Ramar Strängpressad och naturanodiserad Välj mellan standard tvåglas isolerfönster och glas med ytterligare bättre U-värde. Eller varför inte tonade glas? Ecolid Side Måttexempel, Ecolid Side, 5-delad Fönsterparti placerat i yttersta vänstra eller högra portbladet. För en väl avvägd balans i designen har de stående rektangulära glasrutorna måtten 240x480 mm för porthöjder upp till mm och 240x862 mm för porthöjder däröver. Exemplet ovan är i kulören koppar 778 och i skissen till vänster är portarna i kulören ljusgul 189. Ecolid Side är en sandwichbyggd vikport baserad på Ecolidserien. Kännetecknande för hela Ecolidserien är hög funktionalitet och mycket god driftsekonomi med minimalt underhållsbehov. 6 7

5 Architecture, of all the arts, is the one which acts the most slowly, but the most surely, on the soul. Dekor Dekorplåt i natur anodiserad aluminium för att harmoniera med övriga aluminium detaljer i Ecolidporten. Måttexempel, Ecolid Square, 3-delad sandwichpaneler av 0,6 mm varm - galva niserad stålplåt. Fönsterparti Fönster placerat i grupper om tre i varje portblad. Fönsterpartiet centrerat i höjd- och sidled. Mellangångjärn aluminium med smörjfria teflonbussningar. med brutna köldbryggor. Materialet är natur - anodiserad Måttexempel, Ecolid Square, 4-delad Ramar Strängpressad och naturanodiserad Välj mellan standard tvåglas isolerfönster och glas med ytterligare bättre U-värde. Eller varför inte tonade glas? Ecolid Square Måttexempel, Ecolid Square, 5-delad Kvadratiska fönster placerade i grupper om tre, centrerade i höjdled i portens alla portblad. För en väl avvägd balans i designen har de kvadratiska glasrutorna måtten 240x240 mm för portstorlekar upp till x mm och 480x480 mm för port storlekar däröver. Exemplet ovan är i kulören grafitgrå 044 och i skissen till vänster är portarna i kulören Koppar 778. Ecolid Square är en sandwichbyggd vikport baserad på Ecolidserien. Kännetecknande för hela Ecolidserien är hög funktionalitet och mycket god driftsekonomi med minimalt underhållsbehov. 8 9

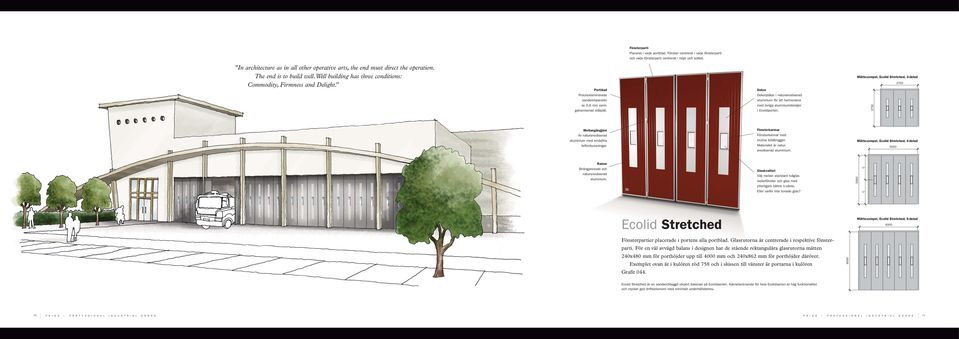

6 Fönsterparti Placerat i varje portblad. Fönster centrerat i varje fönsterparti och varje fönsterparti centrerat i höjd- och sidled. In architecture as in all other operative arts, the end must direct the operation. The end is to build well. Well building has three conditions: ommodity, Firmness and Delight. sandwichpaneler av 0,6 mm varm - galva niserad stålplåt. Dekor Dekorplåtar i natur anodiserad aluminium för att harmoniera med övriga aluminiumdetaljer i Ecolidporten. Måttexempel, Ecolid Stretched, 3-delad Mellangångjärn aluminium med smörjfria teflonbussningar. med brutna köldbryggor. Materialet är natur - anodiserad Måttexempel, Ecolid Stretched, 4-delad Ramar Strängpressad och naturanodiserad Välj mellan standard tvåglas isolerfönster och glas med ytterligare bättre U-värde. Eller varför inte tonade glas? Ecolid Stretched Måttexempel, Ecolid Stretched, 5-delad Fönsterpartier placerade i portens alla portblad. Glasrutorna är centrerade i respektive fönsterparti. För en väl avvägd balans i designen har de stående rektangulära glasrutorna måtten 240x480 mm för porthöjder upp till mm och 240x862 mm för porthöjder däröver. Exemplet ovan är i kulören röd 758 och i skissen till vänster är portarna i kulören Grafit 044. Ecolid Stretched är en sandwichbyggd vikport baserad på Ecolidserien. Kännetecknande för hela Ecolidserien är hög funktionalitet och mycket god driftsekonomi med minimalt underhållsbehov

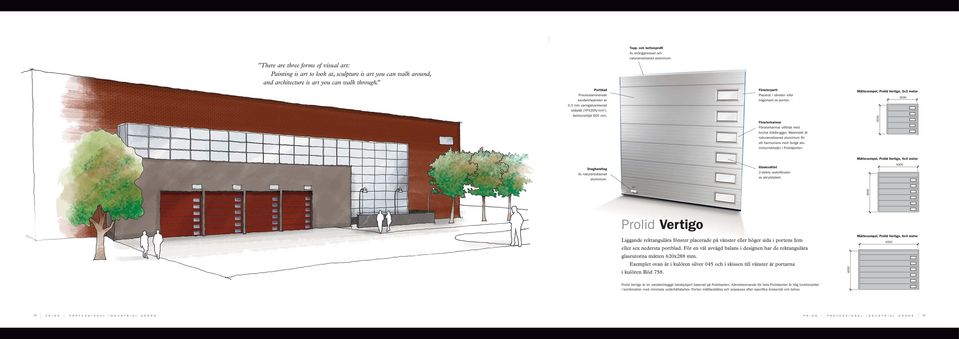

7 There are three forms of visual art: Painting is art to look at, sculpture is art you can walk around, and architecture is art you can walk through. sandwichpaneler av 0,5 mm varmgalva niserad stålplåt (YP420N/mm 2 ). Sektionshöjd 600 mm. Topp- och bottenprofil Av strängpressad och naturanodiserad Fönsterparti Placerat i vänster- eller högerkant av porten. utförda med brutna köldbryggor. Materialet är natur anodiserad aluminium för att harmoniera med övriga aluminiumdetaljer i Prolidporten. Måttexempel, Prolid Vertigo, 3x3 meter Draghandtag 2-skikts isolerfönster av akrylatplast. Måttexempel, Prolid Vertigo, 4x4 meter Prolid Vertigo Liggande rektangulära fönster placerade på vänster eller höger sida i portens fem eller sex nedersta portblad. För en väl avvägd balans i designen har de rektangulära glasrutorna måtten 620x288 mm. Exemplet ovan är i kulören silver 045 och i skissen till vänster är portarna i kulören Röd 758. Måttexempel, Prolid Vertigo, 6x4 meter Prolid Vertigo är en sandwichbyggd takskjutport baserad på Prolidserien. Kännetecknande för hela Prolidserien är hög funktionalitet i kombination med minimala underhållsbehov. Porten måttbeställas och anpassas efter specifika önskemål och behov

8 Fönsterparti Placerat i vänster- eller högerkant av porten. An architect is the drawer of dreams. Topp- och bottenprofil Av strängpressad och naturanodiserad Dekor Dekorplåtar i natur anodiserad aluminium för att harmoniera med övriga aluminiumdetaljer i Prolidporten. Måttexempel, Prolid Sharp, 3x3 meter sandwichpaneler av 0,5 mm varmgalva niserad stålplåt (YP420N/mm 2 ). Sektionshöjd 600 mm. Draghandtag med brutna köldbryggor. Materialet är natur - anodiserad 2-skikts isolerfönster av akrylatplast. Måttexempel, Prolid Sharp, 4x4 meter Prolid Sharp Liggande rektangulära fönster placerade på vänster eller höger sida i portens fem eller sex nedersta portblad. För en väl avvägd balans i designen har de rektangulära glasrutorna måtten 620x288 mm. Exemplet ovan är i kulören grafitgrå 044 och i skissen till vänster är portarna i kulören Silver 045. Måttexempel, Prolid Sharp, 6x4 meter Prolid Vertigo är en sandwichbyggd takskjutport baserad på Prolidserien. Kännetecknande för hela Prolidserien är hög funktionalitet i kombination med minimala underhållsbehov. Porten måttbeställas och anpassas efter specifika önskemål och behov

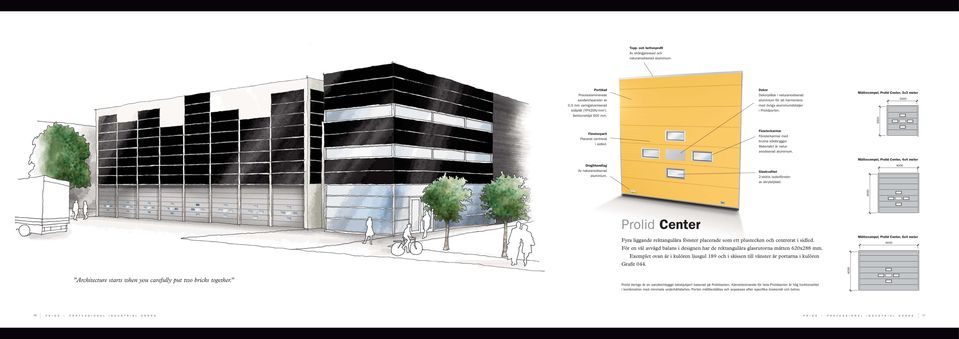

9 Topp- och bottenprofil Av strängpressad och naturanodiserad sandwichpaneler av 0,5 mm varmgalva niserad stålplåt (YP420N/mm 2 ). Sektionshöjd 600 mm. Dekor Dekorplåtar i natur anodiserad aluminium för att harmoniera med övriga aluminiumdetaljer i Prolidporten. Måttexempel, Prolid enter, 3x3 meter Fönsterparti Placerat centrerat i sidled. Draghhandtag med brutna köldbryggor. Materialet är natur - anodiserad 2-skikts isolerfönster av akrylatplast. Måttexempel, Prolid enter, 4x4 meter Architecture starts when you carefully put two bricks together. Prolid enter Fyra liggande rektangulära fönster placerade som ett plustecken och centrerat i sidled. För en väl avvägd balans i designen har de rektangulära glasrutorna måtten 620x288 mm. Exemplet ovan är i kulören ljusgul 189 och i skissen till vänster är portarna i kulören Grafit 044. Prolid Vertigo är en sandwichbyggd takskjutport baserad på Prolidserien. Kännetecknande för hela Prolidserien är hög funktionalitet i kombination med minimala underhållsbehov. Porten måttbeställas och anpassas efter specifika önskemål och behov. Måttexempel, Prolid enter, 6x4 meter 16 17

10 Färg- och modellguide Edgeline Vår strävan är att kunna erbjuda ett koncept av portar som är utöver det vanliga, men inom ramen för god design och arkitektur. Edgeline-konceptet är därför framtaget med utgångspunkt i väl avvägda proportioner och i nedanstående tabell redovisas de många olika valmöjligheter som finns. Minsta storlek,mm Max bredd, (B) Max höjd, (H) Max storlek Öppning Infälld gångdörr ylinderlåsning 2 Motordrift 2 Fönsterstorlek Fönsterplacering Dekor Färger 3 Ecolid Ecolid Side Ecolid Square Ecolid Stretched 2400x2400 1,15 x H 1,15 x B Std 1 Inåtgående Nej ommunello, Ja Höjd<= mm fönster 240x480 mm entriskt i höjdled, alltid i karmblad (v eller h) Bredd lika karmyttermått fönster 3-, 4- och 5-delade dubbla Höjd> mm fönster 240x862 mm Avstånd mellan = halva fönsterhöjden 2400x2400 1,15 x H 1,15 x B Std 1 Inåtgående Nej ommunello, Ja Port <=x mm fönster 240x240 mm entriskt i höjdled Bredd 70 mm vid 240 fönster, 100 mm vid 480 fönster 3-, 4- och 5-delade dubbla Port >x mm fönster 480x480 mm Avstånd mellan = fönsterhöjd Placering alltid blad 2, valfritt V eller H 2400x2400 1,15 x H 1,15 x B Std 1 Inåtgående Nej ommunello, Ja Höjd<= mm fönster 240x480 mm entriskt i höjdled Bredd lika karmyttermått fönster. Längd 720mm vid 3-, 4- och 5-delade dubbla Höjd> mm fönster 240x862 mm Alltid i samtliga portblad 480 fönsterhöjd, 1300 mm vid 862 fönsterhöjd Prolid Prolid Vertigo Prolid Sharp Prolid enter x 2 x H 1,5 x B Std 1 Std 1 Nej Nej Ja 288x620 mm, max 6 st, max 1 rad Aldrig i toppanel, alltid i bottenpanel Kantavstånd 200 mm x 2 x H 1,5 x B Std 1 Std 1 Nej Nej Ja 288x620 mm, max 6 st, max 1 rad Aldrig i toppanel, alltid i bottenpanel 0 vid översta fönstret, 20 graders vinkel Kantavstånd 200 mm Bredd lika karmyttermått fönster x 2 x H 1,5 x B Std 1 Std 1 Nej Nej Ja 288x620 mm, max en formation Formation alltid centriskt i blad 2,3 och 4 Storlek lika karmyttermått fönster 1 Enligt standardsortimentet för porttypen. 2 Tillval mot pristillägg. 3 Se närmare beskrivning på sidan
