MÄRKNING & IDENTIFIERING

Transkript

1 HSI - Multimarker - Datoriserad kabelmärkning. - Hög kvalitet och permanent märkning. - Spar mycket tid, ger hög flexibilitet. - Ändra märkningen i sista minuten. - Utskrift direkt efter slutkonstruktion. - Import från CAD / CAM. - Många tecken på varje märkning. MULTIMARK-systemet består av etiketter / remsor som är tillverkade av bestrålad polyolefin uppmonterade på samma typ av löpande bärbana som HSI-märkkrympslang (se föregående sida). Du kan skapa och redigera din märktext i samma PC-program som för HSI-märkkrympslang eller importera din märktext från CAD/CAM via datafil. Utskrift gör du med samma typ av skrivare som för HSI-märk-krympslang. Rekommenderad skrivare OKi 380 eller OKI395. MULTIMARKER krymps ej. Efter utskrift förs etiketten / remsan in i en MULTIMARK-hylsa och kan monteras på kabeln. DATORISERAD PARTMÄRKNING MED HSI-MULTIMARKER OCH MÄRKLAPP HSI-MULTIMARKER, etiketter typ 0825 Mått Antal / Best.nr. mm Färg fp ,6 x 4 Vit ,6 x 4 Vit x 4 Vit x 4 Vit x 4 Vit x 4 Vit ,6 x 4 Gul ,6 x 4 Gul x 4 Gul x 4 Gul x 4 Gul x 4 Gul 1760 MULTIMARKER - plasthylsa typ 0825 Kabel Area Längd Antal / Best.nr. Ø mm mm2 mm fp ,8-4,0 max.2, ,8-4,0 max.2, ,8-4,0 max.2,5 50 meters ring ,5-6,0 2,5-6, ,5-6,0 2,5-6, ,5-6,0 2,5-6,0 30 meters ring ,2-8,0 6,0-16, ,2-8,0 6,0-16, Serie HR, Data-märklapp HSI kan även erhållas som märklappar, uppmonterade på samma typ av löpande bärbana som HSI-märk-krympslang. Du kan skapa / importera och redigera din märklapps-text i samma PC-program (se ovan). Utskrift gör du med samma typ av skrivare som för HSI-märk-krympslang. Vita märklappar är standard, gula kan erhållas på begäran (lägg till YW). Märklapparna krymps ej. Tjocklek 0,6 mm. Montage sker lämpligen med ett buntband. HR- Data-märklapp, monterad på bärbana. Best.nr. Mått mm Antal / förp. HR064NF1B 35 x HR064NF2B 60 x HR064NF3B 80 x HR064NF4B 50 x HR127NF2B 60 x HR127NF4B 50 x HR254NF2B 60 x HR254NF4B 50 x Serie HP, Data-panelskylt HSI kan även erhållas som panelskylt, uppmonterade på samma typ av löpande bärbana som HSI-märk-krympslang. Försedda med självhäftande lim. Du kan skapa / importera och redigera din skylt-text i samma PC-program (se ovan). Utskrift gör du med samma typ av skrivare som för HSI-märk-krympslang. Vita märklappar är standard. Panelskyltarna krymps ej. Tjocklek 0,6 mm. HP- Data-panelskylt, monterad på bärbana. Best.nr. Mått mm Antal / förp. HP02WE1NFB 50 x HP04WE1NFB 50 x HP06WE1NFB 50 x HP08WE1NFB 50 x HP10WE1NFB 50 x Utskrift av HSI Utskriften sker med en skrivare som i många fall kräver en mindre modifiering. Vi kan idag leverera kompletta skrivare som t.ex. OKI380 eller OKI395 modifierad och klar till ett förmånligt pris. M-8 Best.nr. HSI3,5 Beskrivning PC-program 3,5 tum diskett HSPRINT1 FACIT 4612, modifierad skrivare HSPRINT2 OKI 380, modifierad skrivare HSPRINT3 OKI 395, modifierad skrivare

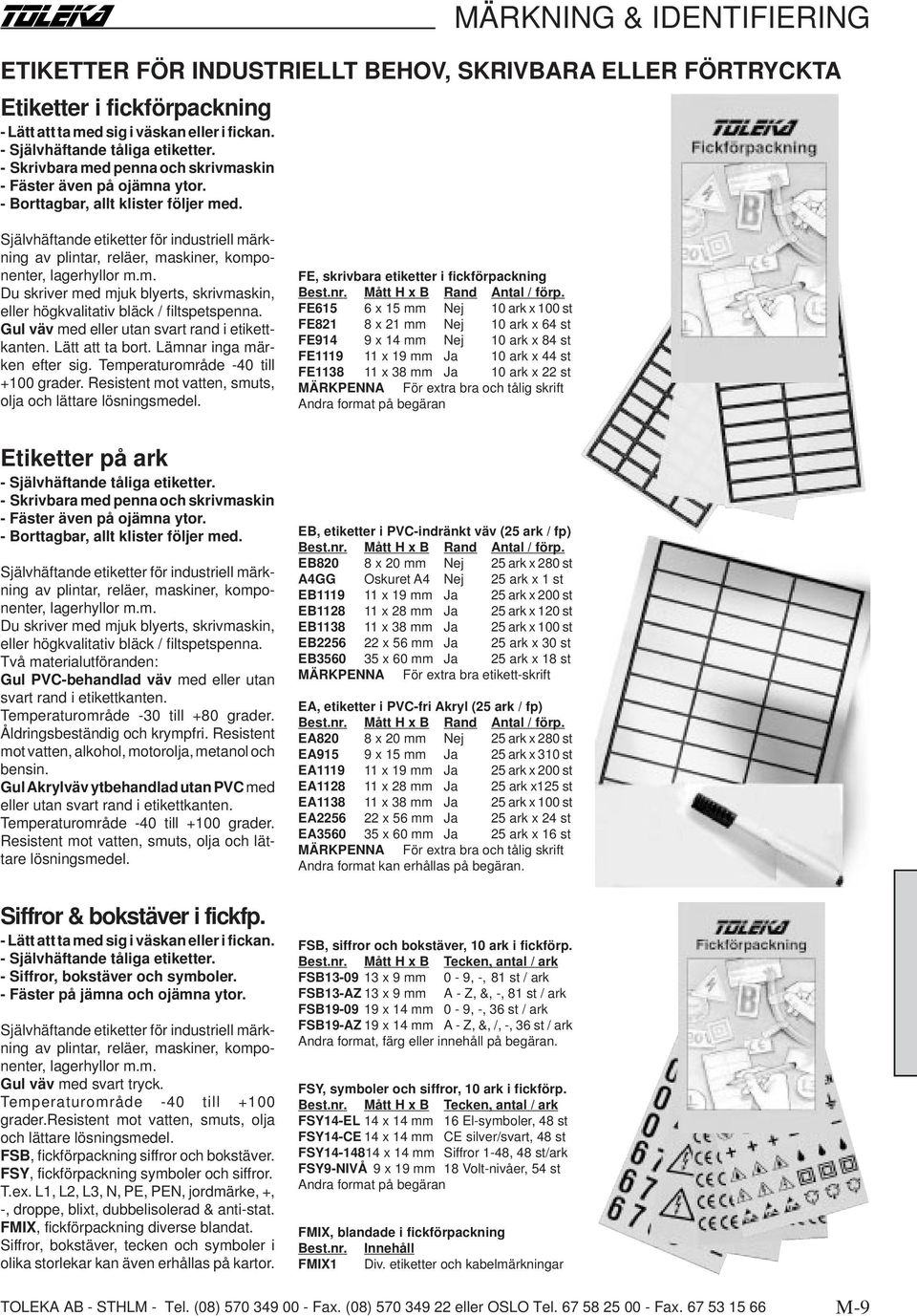

2 ETIKETTER FÖR INDUSTRIELLT BEHOV, SKRIVBARA ELLER FÖRTRYCKTA Etiketter i fickförpackning - Lätt att ta med sig i väskan eller i fickan. - Självhäftande tåliga etiketter. - Skrivbara med penna och skrivmaskin Självhäftande etiketter för industriell märkning av plintar, reläer, maskiner, komponenter, lagerhyllor m.m. Du skriver med mjuk blyerts, skrivmaskin, eller högkvalitativ bläck / filtspetspenna. Gul väv med eller utan svart rand i etikettkanten. Lätt att ta bort. Lämnar inga märken efter sig. Temperaturområde -40 till +100 grader. Resistent mot vatten, smuts, olja och lättare lösningsmedel. FE, skrivbara etiketter i fickförpackning Best.nr. Mått H x B Rand Antal / förp. FE615 6 x 15 mm Nej 10 ark x 100 st FE821 8 x 21 mm Nej 10 ark x 64 st FE914 9 x 14 mm Nej 10 ark x 84 st FE x 19 mm Ja 10 ark x 44 st FE x 38 mm Ja 10 ark x 22 st MÄRKPENNA För extra bra och tålig skrift Andra format på begäran Etiketter på ark - Självhäftande tåliga etiketter. - Skrivbara med penna och skrivmaskin Självhäftande etiketter för industriell märkning av plintar, reläer, maskiner, komponenter, lagerhyllor m.m. Du skriver med mjuk blyerts, skrivmaskin, eller högkvalitativ bläck / filtspetspenna. Två materialutföranden: Gul PVC-behandlad väv med eller utan svart rand i etikettkanten. Temperaturområde -30 till +80 grader. mot vatten, alkohol, motorolja, metanol och bensin. Gul Akrylväv ytbehandlad utan PVC med eller utan svart rand i etikettkanten. Temperaturområde -40 till +100 grader. Resistent mot vatten, smuts, olja och lättare lösningsmedel. EB, etiketter i PVC-indränkt väv (25 ark / fp) Best.nr. Mått H x B Rand Antal / förp. EB820 8 x 20 mm Nej 25 ark x 280 st A4GG Oskuret A4 Nej 25 ark x 1 st EB x 19 mm Ja 25 ark x 200 st EB x 28 mm Ja 25 ark x 120 st EB x 38 mm Ja 25 ark x 100 st EB x 56 mm Ja 25 ark x 30 st EB x 60 mm Ja 25 ark x 18 st MÄRKPENNA För extra bra etikett-skrift EA, etiketter i PVC-fri Akryl (25 ark / fp) Best.nr. Mått H x B Rand Antal / förp. EA820 8 x 20 mm Nej 25 ark x 280 st EA915 9 x 15 mm Ja 25 ark x 310 st EA x 19 mm Ja 25 ark x 200 st EA x 28 mm Ja 25 ark x125 st EA x 38 mm Ja 25 ark x 100 st EA x 56 mm Ja 25 ark x 24 st EA x 60 mm Ja 25 ark x 16 st MÄRKPENNA För extra bra och tålig skrift Andra format kan erhållas på begäran. Siffror & bokstäver i fickfp. - Lätt att ta med sig i väskan eller i fickan. - Självhäftande tåliga etiketter. - Siffror, bokstäver och symboler. - Fäster på jämna och ojämna ytor. Självhäftande etiketter för industriell märkning av plintar, reläer, maskiner, komponenter, lagerhyllor m.m. Gul väv med svart tryck. Temperaturområde -40 till +100 grader.resistent mot vatten, smuts, olja och lättare lösningsmedel. FSB, fickförpackning siffror och bokstäver. FSY, fickförpackning symboler och siffror. T.ex. L1, L2, L3, N, PE, PEN, jordmärke, +, -, droppe, blixt, dubbelisolerad & anti-stat. FMIX, fickförpackning diverse blandat. Siffror, bokstäver, tecken och symboler i olika storlekar kan även erhållas på kartor. FSB, siffror och bokstäver, 10 ark i fickförp. Best.nr. Mått H x B Tecken, antal / ark FSB x 9 mm 0-9, -, 81 st / ark FSB13-AZ 13 x 9 mm A - Z, &, -, 81 st / ark FSB x 14 mm 0-9, -, 36 st / ark FSB19-AZ 19 x 14 mm A - Z, &, /, -, 36 st / ark Andra format, färg eller innehåll på begäran. FSY, symboler och siffror, 10 ark i fickförp. Best.nr. Mått H x B Tecken, antal / ark FSY14-EL 14 x 14 mm 16 El-symboler, 48 st FSY14-CE 14 x 14 mm CE silver/svart, 48 st FSY x 14 mm Siffror 1-48, 48 st/ark FSY9-NIVÅ 9 x 19 mm 18 Volt-nivåer, 54 st Andra format på begäran FMIX, blandade i fickförpackning Best.nr. Innehåll FMIX1 Div. etiketter och kabelmärkningar M-9

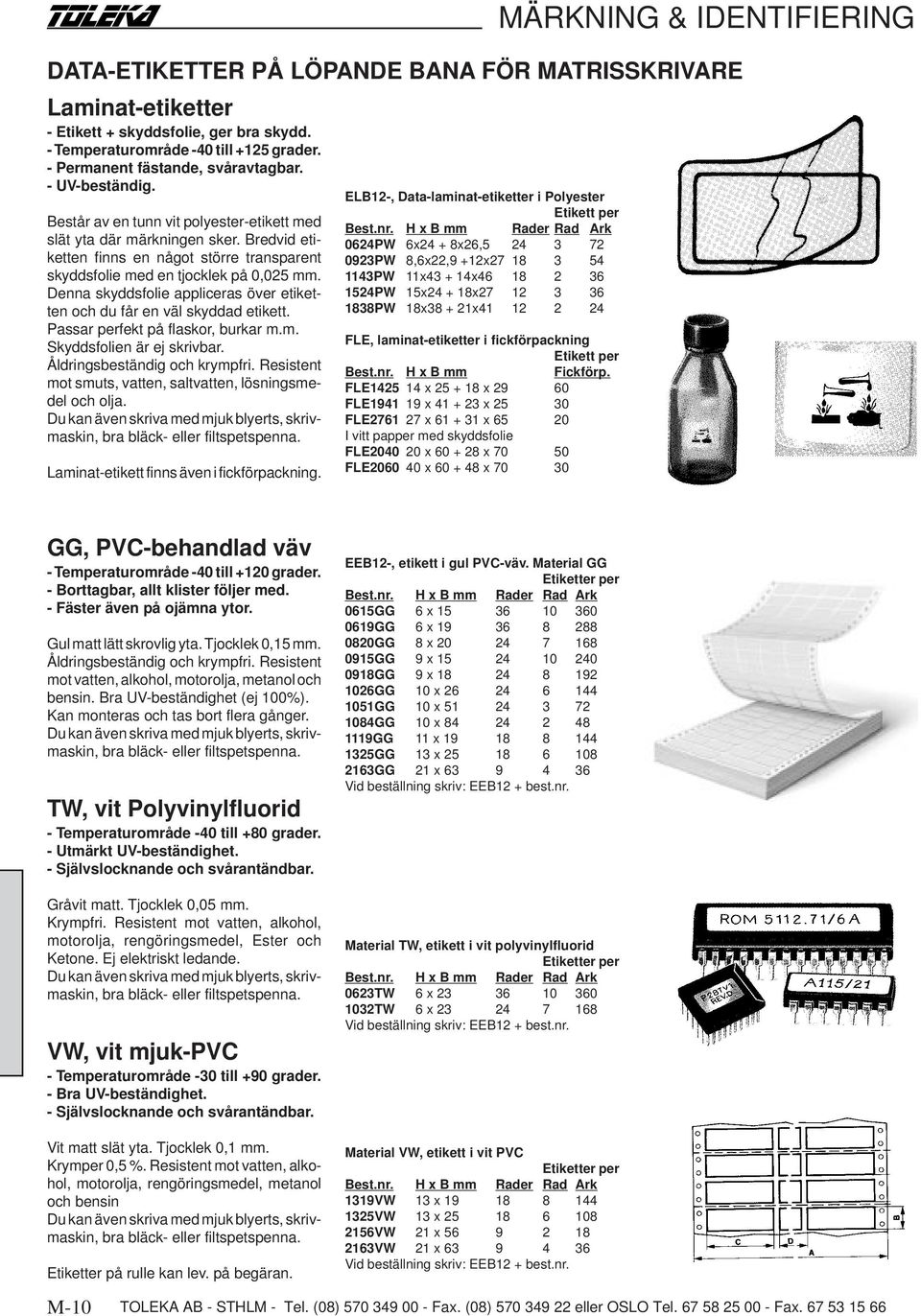

3 DATA-ETIKETTER PÅ LÖPANDE BANA FÖR MATRISSKRIVARE Laminat-etiketter - Etikett + skyddsfolie, ger bra skydd. - Temperaturområde -40 till +125 grader. - UV-beständig. Består av en tunn vit polyester-etikett med slät yta där märkningen sker. Bredvid etiketten finns en något större transparent skyddsfolie med en tjocklek på 0,025 mm. Denna skyddsfolie appliceras över etiketten och du får en väl skyddad etikett. Passar perfekt på flaskor, burkar m.m. Skyddsfolien är ej skrivbar. mot smuts, vatten, saltvatten, lösningsmedel och olja. Laminat-etikett finns även i fickförpackning. ELB12-, Data-laminat-etiketter i Polyester Etikett per 0624PW 6x24 + 8x26, PW 8,6x22,9 +12x PW 11x x PW 15x x PW 18x x FLE, laminat-etiketter i fickförpackning Etikett per Best.nr. H x B mm Fickförp. FLE x x FLE x x FLE x x I vitt papper med skyddsfolie FLE x x FLE x x GG, PVC-behandlad väv - Temperaturområde -40 till +120 grader. Gul matt lätt skrovlig yta. Tjocklek 0,15 mm. mot vatten, alkohol, motorolja, metanol och bensin. Bra UV-beständighet (ej 100%). Kan monteras och tas bort flera gånger. TW, vit Polyvinylfluorid - Temperaturområde -40 till +80 grader. - Självslocknande och svårantändbar. Gråvit matt. Tjocklek 0,05 mm. Krympfri. Resistent mot vatten, alkohol, motorolja, rengöringsmedel, Ester och Ketone. Ej elektriskt ledande. VW, vit mjuk-pvc - Temperaturområde -30 till +90 grader. - Bra UV-beständighet. - Självslocknande och svårantändbar. EEB12-, etikett i gul PVC-väv. Material GG 0615GG 6 x GG 6 x GG 8 x GG 9 x GG 9 x GG 10 x GG 10 x GG 10 x GG 11 x GG 13 x GG 21 x Vid beställning skriv: EEB12 + best.nr. Material TW, etikett i vit polyvinylfluorid 0623TW 6 x TW 6 x Vid beställning skriv: EEB12 + best.nr. Vit matt slät yta. Tjocklek 0,1 mm. Krymper 0,5 %. Resistent mot vatten, alkohol, motorolja, rengöringsmedel, metanol och bensin Etiketter på rulle kan lev. på begäran. M-10 Material VW, etikett i vit PVC 1319VW 13 x VW 13 x VW 21 x VW 21 x Vid beställning skriv: EEB12 + best.nr.

4 DATA-ETIKETTER PÅ LÖPANDE BANA FÖR MATRISSKRIVARE AG, gul Akrylväv - Temperaturområde -29 till +93 grader. - Miljövänlig och PVC-fri. Gul matt lätt skrovlig yta. Tjocklek 0,18 mm. mot smuts, vatten, lättare lösningsmedel och olja. Bra UV-beständighet (ej 100%). Kan monteras och tas bort flera gånger. Etikettmått: H (höjd) x B (bredd). PS, silver-polyester - UL-godkänd. Silverfärgad slät yta. Tjocklek 0,09 mm. mot smuts, vatten, saltvatten, lösningsmedel och olja. Släpper ej igenom ljus. bra bläck eller filtspetspenna. Etikettmått: H (höjd) x B (bredd). PW, vit Polyester - UL-godkänd. Vit slät yta. Tjocklek 0,09 mm. Släpper igenom % ljus. Ej UV-beständig. I övrigt som silverfärgad Polyester. SS, säkerhets-polyester - Schackmönstrat säkerhetsutförande. Schack-mönstrad silverfärgad slät yta. Vid avlägsnandet av denna etikett blir halva schackmönstret kvar. Etiketten kan ej appliceras igen. Lämplig vid garanti-försegling etc. I övrigt som silverfärgad Polyester. Material AG, etikett i gul PVC-fri akrylväv D0516AG 5 x 16, D0615AG 6 x D0619AG 6,35 x D0623AG 6,35 x 22, D0718AG 6,5 x D0820AG 8 x D0918AG 9 x D1026AG 10 x D1032AG 9,5 x 31, D1051AG 9,5 x 50, D1084AG 9,5 x 83, D1113AG 11,1 x 12, D1325AG 12,7 x 25, D1545AG 15 x D1560AG 15 x D1938AG 19 x 38, D2030AG 20 x D2072AG 20 x D2163AG 21,2 x 63, D2345AG 23 x D2351AG 22,9 x 50, D2360AG 22,9 x 60, D2376AG 22,9 x 70, D3636AG 36 x D3660AG 36 x D3689AG 36 x D48102AG 48 x 101, D4972AG 49 x 71, D74117AG 74 x D9999AG 99,6 x 99, D123107AG123 x D150145AG150 x Kan även erhållas i vit akrylväv (byt G motv). Material P*, etikett i Polyester D0516P* 5 x 16, D0615P* 6 x D0619P* 6,35 x D0623P* 6,35 x 22, D0718P* 6,5 x D0820P* 8 x D0918P* 9 x D1026P* 10 x D1032P* 9,5 x 31, D1051P* 9,5 x 50, D1084P* 9,5 x 83, D1113P* 11,1 x 12, D1325P* 12,7 x 25, D1545P* 15 x D1560P* 15 x D1938P* 19 x 38, D2030P* 20 x D2072P* 20 x D2163P* 21,2 x 63, D2345P* 23 x D2351P* 22,9 x 50, D2360P* 22,9 x 60, D2376P* 22,9 x 76, D3636P* 36 x D3660P* 36 x D3689P* 36 x D48102P* 48 x 101, D4972P* 49 x 71, D74117P* 74 x D9999P* 99,6 x 99, D123107P* 123 x D150145P* 150 x * = Välj färg. S =silver, W =vit, SS =Schackruta M-11

5 LASER-ETIKETTER PÅ A4-ARK FÖR LASERSKRIVARE PS, silver-polyester - UL-godkänd. Silverfärgad slät yta. mot smuts, vatten, saltvatten, lösningsmedel och olja. Släpper ej igenom ljus. PW, vit Polyester - UL-godkänd. Ny design numrerade rader och pet-avstånd runt om etiketterna. Material P* i Polyester L0515P* 4,63 x L0615P* 6 x L0917P* 9 x L820P* 8 x L1026P* 10 x L1325P* 12,7 x 25, L2030P* 20 x L2256P* 22 x L3660P* 36 x L148105P* 148 x L210148P* 148 x LA4P* 297 x * = Välj färg. S =silver, W =vit, G =Gul Ny design! Vit slät yta. Släpper igenom % ljus. Ej UV-beständig. I övrigt som silverfärgad Polyester. PG, gul Polyester Gul slät yta. I övrigt som silver-polyester. KW, Kapton / Polyimid - Temperaturområde -40 till +150 grader. - Under kortare tid grader Vit matt slät yta. Resistent mot organiska rengöringsmedel och flusslösningar. Tål lödtenn i lödbad. PGG, gul Polyester-väv - Temperaturområde -30 till +93 grader. Gul matt yta. Åldringsbeständig och krympfri. Resistent mot smuts, vatten, saltvatten, metanol, bensin och olja. SS, säkerhets-polyester Schack-mönstrad silverfärgad slät yta. Vid avlägsnandet av denna etikett blir halva schackmönstret kvar. Etiketten kan ej appliceras igen. Lämplig vid garanti-försegling För bläckstråleskrivare Vi kan även leverera etiketter i polyester med en speciell bestruken yta lämpliga för bläckstråleskrivare. Begär specialinformation. Fyrkantiga hörn. Olika material se nedan: Antal per LEB0415** 4,23 x 15, LEB0425** 4,23 x LEB0608** 6,0 x 8, LEB0615** 6,36 x 15, LEB0636** 6,36 x 35, LEB0707** 7,0 x 7, LEB0818** 8,47 x 17, LEB0820** 8,0 x 20, LEB0825** 8,47 x 25, LEB0851** 8,47 x 50, LEB0876** 8,47 x 76, LEB0884** 8,47 x 83, LEB0916** 9,0 x 16, LEB0920** 9,0 x 20, LEB1318** 12,70 x 17, LEB1319** 12,70 x 19, LEB1325** 12,70 x 25, LEB1336** 12,70 x 35, LEB2015** 20,0 x 15, LEB2156** 21,17 x 55, LEB2540** 25,0 x 40, LEB5320** 53,0 x 20, LEBA4** 210 x ** = Väljmaterial och färg PS = Polyester silver, PW = Polyester vit, PG = Polyester gul, KW = Kapton vit, PGG = Polyester-väv gul. Material SS, i schackrutemönstrad Polyester LEB0636SS 6,4 x 35, LEB0851SS 8,5 x 50, LEB0876SS 8,5 x 76, LEB1325SS 12,7 x 25, LEB3460SS*34 x LEBA4SS 210 x * = Försedd med rundade hörn. Laseretikett i oskurna A4-ark 210x297 mm Best.nr. Beskrivning LA4PS Silverfärgad Polyester LA4PW Vit Polyester LA4PG Gul Polyester LEBA4GG Gul PVC-behandlad väv LEBA4SS Schackrute-mönstrad Polyester LEBA4PGG Gul Polyester väv LEBA4KW Vit Kapton LEBA4TW Vit Tedlar LEBA4PK Klar transparent polyester-folie LEBA4PM Matt transparent polyester-folie M-12

6 Etikettprogram-Windows - Använder alla fördelar med Windows. - Passar Windows-3.1 & Windows-95 - Grafisk bearbetning och utskrift. - Kan skriva ut bilder och logotypes - Du gör enkelt egna streckkoder. - Seriell numrering, tid, datum m.m. - Import av data ifrån andra program. - Frihet att skapa egna etikettformat. DATA-PROGRAM FÖR ETIKETT-UTSKRIFT OCH TILLBEHÖR Du kan skapa, bearbeta, ändra, kopiera och skriva ut etiketter / kabelmärkremsor. Skriv in din egen text eller importera filer t.ex. TXT, ASCII. Importera logotyper / bilder ifrån ritprogram som t.ex. BMP, WMF eller ifrån det medföljande clipart-biblioteket. Gör dina egna streckkoder som t.ex. Interleaved eller UPC-A. Märk med en seriell numrering, tid, datum, bild eller en ren textmängd. Texter och bilder kan vridas i olika riktningar, centreras, höger eller vänsterställas. Alla fonter och storlekar som finns under Windows kan användas. Många av våra etikett-storlekar finns inlagda i programmet. Det finns full frihet att anpassa programmet till ett eget etikettformat. Fullständig styrning av utskriften i t.ex. ett exakt etikettantal eller börja utskriften mitt i ett ark. För att köra programmet behövs: En IBM-kompatibel 286 (helst 386 eller 486 vid utskrift av etiketter med grafik). Minst 4 MB RAM och minst 2 MB hårdisk. DOS 3.3 och WIN. 3.1 eller WIN.-95, VGAgrafik, mus och installerad skrivare HSI, PC-program Med HSI kan vi leverera ett program avsett för IBM-kompatibla PC:s. Windows eller DOS. I detta program, som innehåller samtliga våra HSI-storlekar, kan du enkelt lägga in din kabelmärkning och när som helst ändra den, kopiera den etc. Innehåller många funktioner såsom löpnumrering, gruppnumrering m.m. Val av olika typsnitt / teckenstorlekar. Kan även användas till etikettuskrifter. Best.nr. E-PROG Best.nr. HSI3,5 Beskrivning Windows-program för etiketter Beskrivning PC-program 3,5 tum diskett Etikettlyftare - Greppar enkelt fast i etikettens kant - Lyft etiketten ifrån pappersarket. - Montera på avsedd plats. Ett enkelt men värdefullt hjälpmedel vid montage av etiketter m.m. Best.nr. IEH01 Beskrivning Etikettlyftare Märkpenna - Ger vattenfast och permanent skrift. - UV-beständig och snabbtorkande. - För etiketter och kabelmärkremsor. Best.nr. Beskrivning MÄRKPENNA För extra bra och tålig skrift M-13

7 Provningsskyltar - Idealisk vid test och kalibrering. - Både färg + ev. årtal eller textyta. - Självhäftande tunn säkerhetsfolie. - Går sönder vid ett ev. avlägsnande. - Temperaturområde -30 till +70 grader. Extra tunn s.k. "dokumentfolie" 0,06 mm. Mycket bra häftförmåga. Svårantändlig och självslocknande. Åldringsbeständig, ljusbeständig och krympfri. Resistent mot vatten, saltvatten, vissa lösningsmedel, olja, fett och alkohol. Skrivbar med blyerts, kulspetspenna, filtpenna och skrivmaskin. PRM7546 = Provnings-kabelmärkremsa. Provningsskyltar även i fickförpackning. PRP, Provningsskyltar. (25 Ark per förp.) Antal/ Best.nr. Utförande Ark PRP08-10** Ø 8 mm, årtal + månad 20 PRP15-01** Ø 15 mm, blixt + månad 10 PRP15-02** Ø 15 mm, årtal + månad 10 PRP20-02** Ø 20 mm, årtal + månad 8 PRP35-20GE Ø 35 mm, Provad/testad 5 PRP35-22GE Ø 35 mm, -"- med 5 år 5 PRP35-23** Ø 35 mm, -"- med 2 år 5 Skriv på kabelmärkremsa PRM7546GE 75x46, Provad/testad 10 FPS, Gula provningsskyltar Ø 25 mm, fickförp. Best.nr. Utförande Antal FPS25-1 Provad, med skrivyta 100 st FPS25-2* Provad, med 5-årsperiod 100 st * = Ange 5-årsperiod. Andra färger och utföranden på begäran. PROVNINGSSKYLTAR OCH KALIBRERINGSSKYLTAR ENLIGT ISO 9000 ISO skyltar - Idealisk vid test och kalibrering. - Både färg- och textinformation. - Självhäftande PVC-väv eller Polyester Färgade enligt kvalitetsövervakningsnormen ISO I UL-godkänd, skrivbar, vit Polyester med rött, grönt eller blått tryck. Ej borttagbar. Temperaturområde -45 till +150 grader. Krympfri. Resistent mot smuts, vatten, saltvatten, metanol, bensin och olja. Eller: I skrivbar vit PVC-behandlad väv med rött eller blått tryck. Borttagbar (allt klister följer med). -40 till +120 grader. Åldringsbeständig och krympfri. Resistent mot smuts, vatten, saltvatten, methanol, bensin och olja. ISO skyltar,15 x 42 mm i fickförp. Best.nr. Utförande Antal F-ISO-1 Grön. Text: Godkänd 160 st F-ISO-2 Röd. Text: Ej godkänd 160 st F-ISO-3 Blå. Text: Kalibrerad 160 st F-ISO-4 Grön.Text: Service utförd 160 st F-ISO-5 Grön.Text: Testad/provad 160 st F-ISO-K Kombinationsförp. mixad 160 st Andra texter på begäran. ISO skyltar i PVC-väv 30 x 45 mm Antal/ Best.nr. Utförande Ark GKE08-S Röd text. Ej godkänd 10 st Andra texter på begäran. CE-märkning - För säkra produkter enligt EU-normer. - Permanent fästande. På ark tillverkad i tunn vit dokumentfolie med svart tryck. Temperaturområde -30 till +70 grader. Åldringsbeständig, och krympfri. Resistent mot smuts, vatten, saltvatten, alkohol. Självslocknande. I fickförpackning tillverkad av silverfärgad polyester med slät yta och svart tryck. Temperaturområde -45 till grader. Åldringsbeständig, UV-beständig och krympfri. Resistent mot smuts, vatten, saltvatten, lösningsmedel och olja. Släpper ej igenom ljus. UL-godkänd. Andra färger och storlekar på begäran. CE-symboler vita med svart tryck, på ark Best.nr. Mått H x B Innehåll Antal CE0913W 9 x 13 mm CE-märke 20 x 25 CE1319W 13 x 19 mm CE-märke 20 x 25 CE1725W 17 x 25 mm CE-märke 20 x 25 FSY, CE-symboler. 10 ark i fickförpackning Best.nr. Mått H x B Innehåll Antal FSY14-CE 14 x 14 mm CE-märke 480 st Andra format, färg eller utföranden på begäran. M-14

8 ELEKTRISKA IDENTIFIERINGS- OCH VARNINGS-SKYLTAR El- identifieringsskyltar - Identifierar olika anslutningar. - Både märktecken samt färgkodning. - Temperaturområde -30 till +80 grader. - Enligt DIN 40009, 42400, Självhäftande tunn PVC. Färgad slät yta. Tjocklek 0,1 mm. Smutsavisande. Resistent mot vatten, rengöringsmedel, alkohol, motorolja, metanol och bensin. Elektriska identifieringsskyltar med färgmärkning i fickförpackning. LKZ, Elektriska identifieringsskyltar Antal per Best.nr. Storlek Ø mm Ark Förp. LKZ12* 12, ark LKZ16* ark LKZ20* ark LKZ25* ark LKZ31* 31, ark * = Ange önskat märktecken Svart med vit text: L1, L2, L3, L+, L-, E, TE & MM. Blå med vit text: N, M, PEN (best. nr.penbl). Grön/gul med svart text: PE, PU, PEN och jordtecken (best.nr B4). Vit med svart tecken: + (B1), - (B2), jord (B3) Ytterligare varianter på begäran. El- varningsskyltar - Självhäftande PVC-folie. - Enligt europastandarden & DIN Temperaturområde -30 till +70 grader. Färgad slät och glatt yta. Tjocklek 0,1 mm. Smutsavisande. Resistent mot vatten, rengöringsmedel, alkohol, motorolja, metanol och bensin. Andra utföranden på begäran. Varningsskyltar i fickförp. - Tar liten plats i fickan eller väskan. - Temperaturområde -40 till +100 grader. Självhäftande gul matt PVC-fri akrylväv med lätt skrovlig yta. Tjocklek 0,18 mm. mot smuts, vatten, lättare lösningsmedel och olja. Bra UV-beständighet (ej 100%). Elektriska identifieringsskyltar i fickförp. Best.nr. Beskrivning Antal FLKZ16K Ø16 mm, L1, L2, L3, N, Jord 5x40 FLKZ16* Ø 16 mm, Enbart 1 tecken 200 st * = Välj märktecken t.ex. L1,L2,L3, N, PE, Jord Varningsskyltar i PVC-folie. Best.nr. Beskrivning Mått mm ESSW1-012 Gul, svart ram & blixt Sida 12,5 ESSW1-025 Gul, svart ram & blixt Sida 25 ESSW1-050 Gul, svart ram & blixt Sida 50 ESSW1-100 Gul, svart ram & blixt Sida 100 ESSW1-200 Gul, svart ram & blixt Sida 200 Laservarningsskyltar ESSW30-025Gul, svart ram & laser Sida 25 ESSW30-050Gul, svart ram & laser Sida 50 ESSW30-100Gul, svart ram & laser Sida 100 ESSW30-200Gul, svart ram & laser Sida 200 Varningsskyltar, 10 ark i fickförpackning. Best.nr. Mått sida Innehåll Antal FSY25-BL 25 mm Gul, svart blixt & ram 120 FSY50-BL 50 mm Gul, svart blixt & ram 40 st FSY75-BL 75 mm Gul, svart blixt &ram 10 st Andra format och tecken på begäran. Siffror & bokstäver på ark. - Självhäftande tåliga etiketter. - Siffror, bokstäver och symboler. - Fäster på jämna och ojämna ytor. För industriell märkning av plintar, reläer, maskiner, komponenter, lagerhyllor m.m. Gul väv med svart tryck. -40 till +120 grader. Välj märktecken: A-Ö, 0-9, L1, L2, L3, +, -, jord, blank & pil. SBG09 kan även fås med tecken 2,5 Ø, 4 Ø, 6 Ø, 10 Ø, 16 Ø, 25 Ø, 35 Ø eller 70 Ø. SBG13T kan erhållas med tecken som jord, jord i cirkel, PE i cirkel, droppe, droppe i triangel, dubbel isolation, statisk elektrisitet SBG19T kan fås med max strömvärde, spänningsnivå, ON, OFF, DC, AC, AC/DC, röd blixt, datakabel, bryt ej strömmen m.m. SBG88 kan även fås med blixt + spänningsnivåerna 110, 220, 230, 380, 400, 500 V. SBG225 med texter som: Högspänning, kraft-, manöver-, signal-, luft-, opto-kabel. Siffror, bokstäver, pilar, tecken (10 ark/fp.) Best.nr. Mått H x B Tecken Antal/ark SBG06-* 6 x 4 mm 4 mm 100 SBG09-* 9 x 6 mm 6,5 mm 144 SBG13-* 13 x 9 mm 9,5 mm 78 SBG19-* 19 x 14 mm 16 mm 32 SBG38-* 38 x 19 mm 34 mm 12 SBG57-* 57 x 22 mm 50 mm 10 SBG88-* 88 x 38 mm 75 mm 6 SBG127-* 127 x 44 mm 100 mm 5 *****-KB Kombinationsförp. med bokstäver *****-KS Kombinationsförp. med siffror ***** = ange best.nr. / storlek enligt ovan SBG230-* 64 x 230 mm Enbart pil 2 SBG13T-* 13 x 13 mm Bara symboler 48 SBG19T-* 19 x 9 mm Bara skylttext 48 SBG225-* 225 x 38 mm Bara skylttext 1 SBG05 4,5 x 2,5 mm Markeringspil 768 * Lägg till bokstav, siffra, pil eller tecken M-15

9 FICKFÖRPACKNINGAR - Passar bra i fickan eller verktygslådan. - Kan innehålla all märkning du behöver. - Vi kan kundanpassa ditt innehåll. FKM, skriv - på - märkremsor i fickförpackning Best.nr. Mått A x B x C Ø Antal / fp FKM75 75 x 25 x x 6 st FKM x 25 x x 3 st FKM x 25 x x 3 st ETIKETTER, KABELMÄRKREMSOR, SKYLTAR M.M. I FICKFÖRPACKNING Skriv - på - märkremsor - Skriv med penna på den vita skrivytan. - Rulla runt kabeln och skydda texten. Kabelmärkremsor - Förtryckta med siffror eller bokstäver. - Vit eller gul väv med svart tryck. - Rullas runt kabeln. Laminat-etiketter - Skriv med en penna på etiketten. - Applicera etiketten. - Täck över etiketten med skyddsfolien. Etiketter med skrivyta - Skriv med en penna på etiketten. - Gul väv med eller utan svart rand. - Applicera etiketten. Siffror och bokstäver - Förtryckta med siffra eller bokstav. - Gul väv med svart tryck. - Lyft av ett tecken och applicera. Elektriska symboler - Förtryckta med en elektrisk symbol. - Gul väv med svart tryck. - Lyft av en symbol och applicera. El- identifieringsskyltar - Förtryckta med både färg och tecken. - Lyft av en skylt och applicera. Provningsskyltar - Tryck med månad och år eller skrivyta. - Lyft av en skylt och applicera. ISO skyltar. - Förtryckta med både färg och text. - Fyll i lämplig text, datum och signatur. - Lyft av en skylt och applicera. FMIX- blandade fickförp - Innehåller ett blandat sortiment. - Vanligtvis ett ark av varje märk-typ. - Vi kan kundanpassa ditt innehåll. Kabel & ledningsmärkremsor, 10 ark i fickförp. Best.nr. Tecken Antal / fp Gula kabelmärkremsor, svart tryck 84 x 13 mm FKM-09 Siffror x 10 st FKM-EL1 L1, L2, L3, N, jord 10 x 10 st Vita ledningsmärkremsor,sv. tryck 38 x 6,5 mm FLM x 39 st FLM x 39 st FLMA-Z A - Z, +, - 10 x 39 st FLM1-Z 1-30 och A - Z 10 x 39 st FLE, laminat-etiketter, 10 ark i fickförp. Best.nr. H x B mm Antal / förp. FLE x x ark x 6 st FLE x x ark x 3 st FLE x x ark x 2 st FLE x x ark x 5 st FLE x x ark x 3 st FE, skrivbara etiketter, 10 ark i fickförpackning Best.nr. Mått H x B Rand Antal FE615 6 x 15 mm Nej 10 ark x 100 st FE821 8 x 21 mm Nej 10 ark x 64 st FE914 9 x 14 mm Nej 10 ark x 84 st FE x 19 mm Ja 10 ark x 44 st FE x 38 mm Ja 10 ark x 22 st FSB, siffror och bokstäver i fickförpackning Best.nr. Mått H x B Innehåll Antal FSB x 9 mm x81 FSB13-AZ 13 x 9 mm A - Z, &, - 10 x 81 FSB x 14 mm 0-9, - 10 x 36 FSB19-AZ 19 x 14 mm A - Z, &, /, - 10 x 36 FSY, symboler och siffror i fickförpackning Best.nr. Mått H x B Innehåll Antal FSY14-EL 14 x 14 mm El-symboler 10x48 FSY x 14 mm Siffror x48 FSY14-CE 14 x 14 mm CE-märket 10x48 FSY9-NIVÅ9 x 19 mm Spänningsnivå 10x54 FSY25-BL 25 mm Gul, svart blixt & ram 10x12 FSY50-BL 50 mm Gul, svart blixt & ram 10x4 FSY75-BL 75 mm Gul, svart blixt & ram 10x1 Elektriska identifieringsskyltar i fickförp. Best.nr. Beskrivning Antal FLKZ16K Ø16 mm, L1, L2, L3, N, Jord 5x40 FLKZ16* Ø16 mm, Enbart 1 tecken 200 * = Välj märktecken t.ex. L1,L2,L3, N, PE, Jord FPS, Gula provningsskyltar Ø 25 mm, fickförp. Best.nr. Utförande Antal FPS25-1 Provad, med skrivyta 10x10 FPS25-2* Provad, med 5-årsperiod 10x10 * = Ange 5-årsperiod. Andra färger på begäran. ISO skyltar,15 x 42 mm i Fickförp. Best.nr. Utförande Antal F-ISO-1 Grön. Text: Godkänd 10x16 F-ISO-2 Röd. Text: Ej godkänd 10x16 F-ISO-3 Blå. Text: Kalibrerad 10x16 F-ISO-4 Grön.Text: Service utförd 10x16 F-ISO-5 Grön.Text: Testad/provad 10x16 F-ISO-K Kombinationsförp. mixad 10x16 FMIX, blandat sortiment i fickförpackning Best.nr. Innehåll FMIX1 Div. etiketter och kabelmärkningar M-16
