1 Belysningsarmaturer för offentliga utrymmen

2

3 Belysningsarmaturer för offentliga utrymmen

4 2

5 Offentliga utrymmen Enstos utveckling inom belysning erbjuder flera attraktiva belysningslösningar som uppnår ett högkvalitativt ljus och erbjuder den senaste tekniken. Stort fokus har lagts vid kombinationen av låg energiförbrukning och rätt mängd ljus i utrymmet. Med lång livslängd, låg energiförbrukning och låga driftkostnader är Enstos armaturer ett av de mest ekonomiska och miljövänliga alternativen på marknaden. Effektiv och funktionell belysning ökar produktiviteten och ger bättre resultat varhelst vi arbetar och studerar. Vi är experter på projektbelysning, och våra armaturer är konstruerade och utrustade för att vara bra alternativ vid utformandet av energieffektiva enheter. Dra gärna nytta av Enstos långa erfarenhet inom teknisk belysning. Vi finns till er hjälp info.sweden@ensto.com 3

6

7 Innehåll Anna Anna System Aava Avara Aamu Diana Flat LED Aino Alpo Optima Tivoli Velox-paneler Velox Frameless Velox-downlights Lampett Luxova AVD AVD AVR Marlo Stage Arena Diva Club Play Mini Play

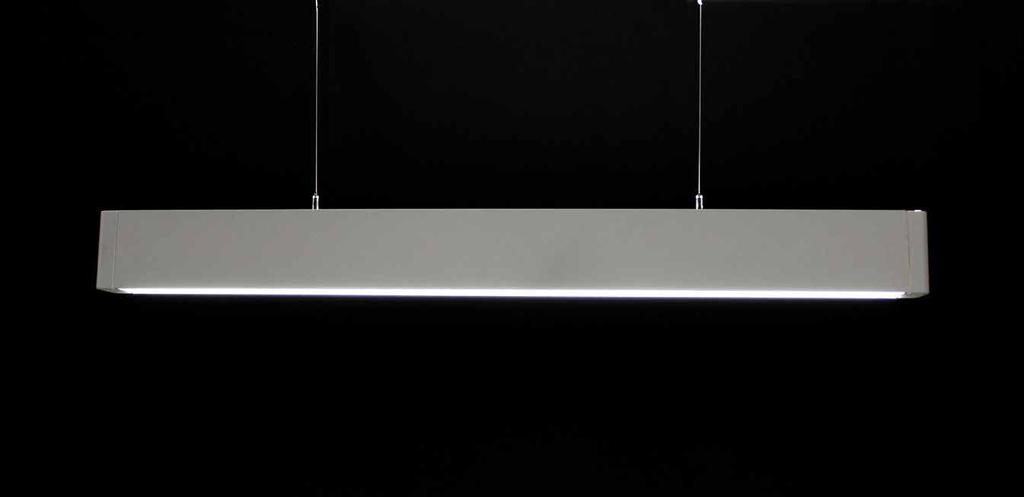

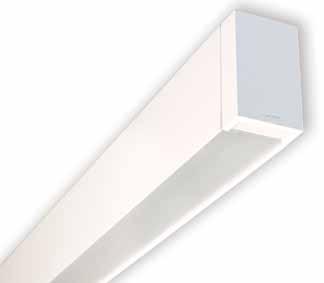

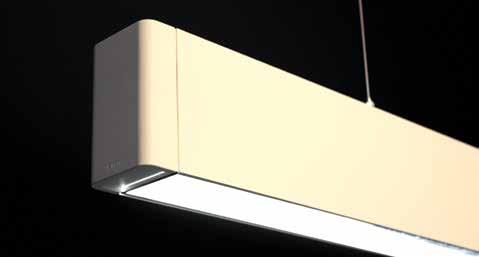

8 Anna LED Anna är en elegant och stilfullt designad LED-armatur för utanpåliggande, upphängt eller infällt montage. Anna-serien erbjuder modeller med lamell och med microprisma samt kantiga eller rundade gavlar. Anna är särskilt anpassad för kontor, korridorer, skolor, entréer och andra offentliga utrymmen där attraktiva belysningslösningar önskas. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Anna har konsten att kombinera högklassig design med Smart Lighting. 6 Vi förbehåller oss rätten till ändringar.

9 IP20 5x2,5mm² 3x2,5mm² Anna med microprisma Gavel med kantig eller rundad design Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad aluminium > > Gavlar i vitmålad aluminium > > Lågluminanslameller av aluminium > > Microprisma optik av polykarbonat > > UGR<19 > > Modeller: Utanpåliggande- och vajermontering Uppljus modeller (U) 40% Infällda modeller (F) Kantiga (S) eller Rundade (R) gavlar > > IP20 > > Effekt och ljusflöde, se tabell > > LED-modulens livslängd h (L70), T a =25 C Montering > > Vajerupphängning > > Utanpåliggande > > Infälld > > Monteringstillbehör beställs separat Mot order > > Dragströmbrytare, anslutningskabel > > 3000K modeller /3K > > Tunable White /TW > > SmartWay självlärande sensor /AA > > 50/50 upp/nedljus > > Skräddarsydd ljusdistribution lm (upp/nedljus) Montage möjligheter E-nummer Typ Beskrivning Ljusflöde Optik Styrning Anna utanpåliggande/upphängning, kantig gavel AN12LS AN12LS LED 21W/840 L 2400 lm lamell AN12LSED AN12LSED LED 21W/840 L DA 2400 lm lamell DALI AN15LS AN15LS LED 26W/840 L 3000 lm lamell AN15LSED AN15LSED LED 26W/840 L DA 3000 lm lamell DALI AN12MS AN12MS LED 15W/840 M 1550 lm microprisma AN12MSED AN12MSED LED 15W/840 M DA 1550 lm microprisma DALI AN15MS AN15MS LED 19W/840 M 1950 lm microprisma AN15MSED AN15MSED LED 19W/840 M DA 1950 lm microprisma DALI Anna med upp- och nedljus, kantig gavel AN12LUS AN12LUS LED 30W/840 L 3800 lm lamell AN12LUSED AN12LUSED LED 30W/840 L DA 3800 lm lamell DALI AN15LUS AN15LUS LED 38W/840 L 4700 lm lamell AN15LUSED AN15LUSED LED 38W/840 L DA 4700 lm lamell DALI AN12MUS AN12MUS LED 22W/840 M 2500 lm microprisma AN12MUSED AN12MUSED LED 22W/840 M DA 2500 lm microprisma DALI AN15MUS AN15MUS LED 27W/840 M 3100 lm microprisma AN15MUSED AN15MUSED LED 27W/840 M DA 3100 lm microprisma DALI Se detaljerad produktinformation på nätet: 7

10 E-nummer Typ Beskrivning Ljusflöde Optik Styrning Anna infälld, kantig gavel AN12LFS AN12LFS LED 21W/840 L 2400 lm lamell AN12LFSED AN12LFSED LED 21W/840 L DA 2400 lm lamell DALI AN15LFS AN15LFS LED 26W/840 L 3000 lm lamell AN15LFSED AN15LFSED LED 26W/840 L DA 3000 lm lamell DALI AN12MFS AN12MFS LED 15W/840 M 1550 lm microprisma AN12MFSED AN12MFSED LED 15W/840 M DA 1550 lm microprisma DALI AN15MFS AN15MFS LED 19W/840 M 1950 lm microprisma AN15MFSED AN15MFSED LED 19W/840 M DA 1950 lm microprisma DALI Anna utanpåliggande/upphängning, rundad gavel AN12LR AN12LR LED 21W/840 L 2400 lm lamell AN12LRED AN12LRED LED 21W/840 L DA 2400 lm lamell DALI AN15LR AN15LR LED 26W/840 L 3000 lm lamell AN15LRED AN15LRED LED 26W/840 L DA 3000 lm lamell DALI AN12MR AN12MR LED 15W/840 M 1550 lm microprisma AN12MRED AN12MRED LED 15W/840 M DA 1550 lm microprisma DALI AN15MR AN15MR LED 19W/840 M 1950 lm microprisma AN15MRED AN15MRED LED 19W/840 M DA 1950 lm microprisma DALI Anna med upp- och nedljus, rundad gavel AN12LUR AN12LUR LED 30W/840 L 3800 lm lamell AN12LURED AN12LURED LED 30W/840 L DA 3800 lm lamell DALI AN15LUR AN15LUR LED 38W/840 L 4700 lm lamell AN15LURED AN15LURED LED 38W/840 L DA 4700 lm lamell DALI AN12MUR AN12MUR LED 22W/840 M 2500 lm microprisma AN12MURED AN12MURED LED 22W/840 M DA 2500 lm microprisma DALI AN15MUR AN15MUR LED 27W/840 M 3100 lm microprisma AN15MURED AN15MURED LED 27W/840 M DA 3100 lm microprisma DALI Anna infälld, rundad gavel AN12LFR AN12LFR LED 21W/840 L 2400 lm lamell AN12LFRED AN12LFRED LED 21W/840 L DA 2400 lm lamell DALI AN15LFR AN15LFR LED 26W/840 L 3000 lm lamell AN15LFRED AN15LFRED LED 26W/840 L DA 3000 lm lamell DALI AN12MFR AN12MFR LED 15W/840 M 1550 lm microprisma AN12MFRED AN12MFRED LED 15W/840 M DA 1550 lm microprisma DALI AN15MFR AN15MFR LED 19W/840 M 1950 lm microprisma AN15MFRED AN15MFRED LED 19W/840 M DA 1950 lm microprisma DALI Anna med upp- och nedljus, 2,5 m tygkabel, stickpropp, dragdimmer, vajerupphäng, rundad gavel, 3000K AN12LURSP/3K AN12LURSP/3K LED 40W/830 L R UP SP 4850 lm lamell Dragdimmer AN15LURSP/3K AN15LURSP/3K LED 50W/830 L R UP SP 6050 lm lamell Dragdimmer AN12MURSP/3K AN12MURSP/3K LED 28W/830 M R UP SP 3330 lm microprisma Dragdimmer AN15MURSP/3K AN15MURSP/3K LED 35W/830 M R UP SP 4150 lm microprisma Dragdimmer Anna tillbehör RVLX01 VAJERUPPHÄNG 1,5M vajerupphäng 1,5M RVLX02 VAJERUPPHÄNG 1,5M TAKKOPP 31MM vajerupphäng takkopp diam 31 mm RVLX03 VAJERUPPHÄNG 1,5M TAKKOPP 67MM vajerupphäng takkopp diam 67 mm RVLXT25 VAJERUPPHÄNG T-LIST vajerupphäng T-profil 8 Vi förbehåller oss rätten till ändringar.

11 AN12M AN12MU AN12L 1125 / 1405 AN12LU / AN12MS 1199 / / AN12MFS Vi förbehåller oss rätten till ändringar. 9

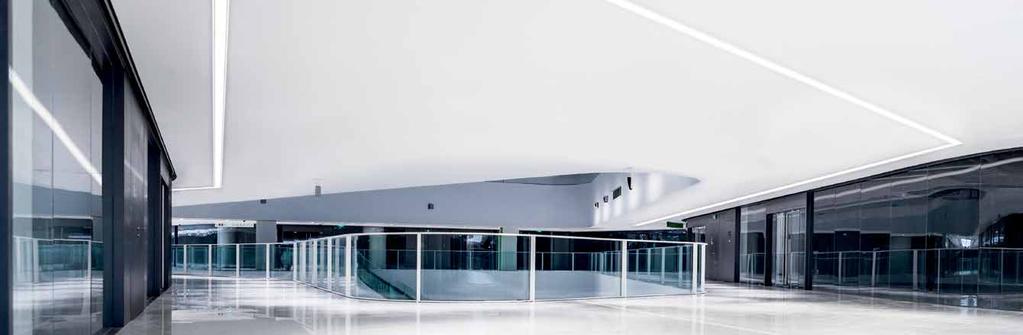

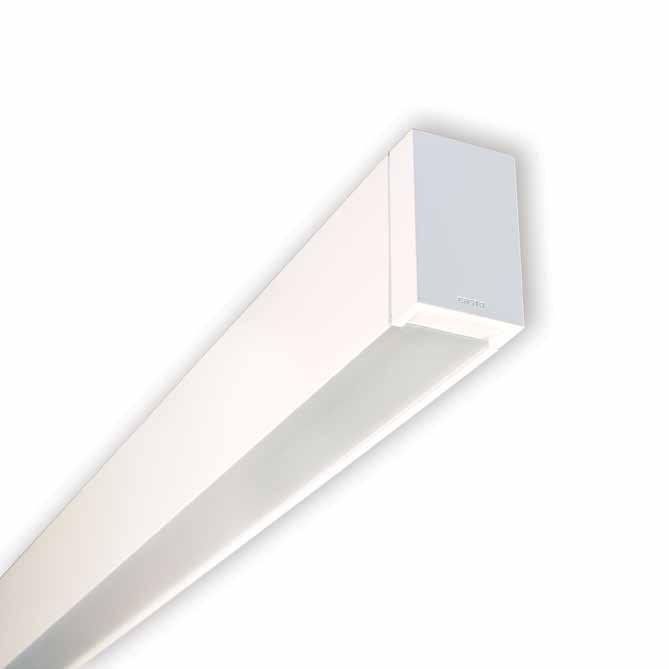

12 Anna System LED Anna är ett elegant och stilfullt designad LED-system för utanpåliggande, upphängt eller infällt montage. Anna-serien erbjuder modeller med lamell och med microprisma samt kantiga eller rundade gavlar. Anna är särskilt anpassad för kontor, korridorer, skolor, entréer och andra offentliga utrymmen där attraktiva belysningslösningar önskas. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Anna System lyser hela vägen. 10 Vi förbehåller oss rätten till ändringar.

13 IP20 5x2,5mm² 3x2,5mm² Montage möjligheter Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad aluminium > > Gavlar i vitmålad aluminium > > Lågluminanslameller av aluminium > > Microprisma optik av polykarbonat > > UGR<19 > > Modeller: Utanpåliggande- och vajermontering Uppljus modeller (U) 40% Infällda modeller (F) > > 90 hörnbelysning med microprisma optik (ANL60M) > > Kantiga (S) eller Rundade (R) gavlar > > IP20 > > Effekt och ljusflöde, se tabell > > LED-modulens livslängd h (L70), T a =25 C Mot order > > 3000K modeller /3K > > Tunable White /TW > > SmartWay självlärande sensor /AA > > 50/50 upp/nedljus > > Skräddarsydd ljusdistribution lm (upp/nedljus) Gavel med kantig eller rundad design Montering > > Vajerupphängning > > Utanpåliggande > > Infälld > > Obruten lljuslinje vid sammankoppling av fler armaturer, microprisma > > 90 hörnmodul för lamell versioner (ej belyst) > > Gavlar beställs separat > > Monteringstillbehör beställs separat Anna med belyst microprisma hörn E-nummer Typ Beskrivning Ljusflöde Optik Styrning Anna System utanpåliggande/upphängning ANS12L ANS12L LED 21W/840 L 2400 lm lamell ANS12LED ANS12LED LED 21W/840 L DA 2400 lm lamell DALI ANS15L ANS15L LED 26W/840 L 3000 lm lamell ANS15LED ANS15LED LED 26W/840 L DA 3000 lm lamell DALI ANS12M ANS12M LED 15W/840 M 1550 lm microprisma ANS12MED ANS12MED LED 15W/840 M DA 1550 lm microprisma DALI ANS15M ANS15M LED 19W/840 M 1950 lm microprisma ANS15MED ANS15MED LED 19W/840 M DA 1950 lm microprisma DALI ANL60M ANL60M LED 15W/840 M 1550 lm microprisma, hörn ANL60MED ANL60MED LED 15W/840 M DA 1550 lm microprisma, hörn DALI Anna System med upp- och nedljus ANS12LU ANS12LU LED 30W/840 L 3800 lm lamell ANS12LUED ANS12LUED LED 30W/840 L DA 3800 lm lamell DALI ANS15LU ANS15LU LED 38W/840 L 4700 lm lamell ANS15LUED ANS15LUED LED 38W/840 L DA 4700 lm lamell DALI ANS12MU ANS12MU LED 22W/840 M 2500 lm microprisma ANS12MUED ANS12MUED LED 22W/840 M DA 2500 lm microprisma DALI ANS15MU ANS15MU LED 27W/840 M 3100 lm microprisma ANS15MUED ANS15MUED LED 27W/840 M DA 3100 lm microprisma DALI ANL60MU ANL60MU LED 22W/840 M 2500 lm microprisma, hörn ANL60MUED ANL60MUED LED 22W/840 M DA 2500 lm microprisma, hörn DALI Se detaljerad produktinformation på nätet: 11

14 E-nummer Typ Beskrivning Ljusflöde Optik Styrning Anna System infälld ANS12LF ANS12LF LED 21W/840 L 2400 lm lamell ANS12LFED ANS12LFED LED 21W/840 L DA 2400 lm lamell DALI ANS15LF ANS15LF LED 26W/840 L 3000 lm lamell ANS15LFED ANS15LFED LED 26W/840 L DA 3000 lm lamell DALI ANS12MF ANS12MF LED 15W/840 M 1550 lm microprisma ANS12MFED ANS12MFED LED 15W/840 M DA 1550 lm microprisma DALI ANS15MF ANS15MF LED 19W/840 M 1950 lm microprisma ANS15MFED ANS15MFED LED 19W/840 M DA 1950 lm microprisma DALI ANL60MF ANL60MF LED 15W/840 M 1550 lm microprisma, hörn ANL60MFED ANL60MFED LED 15W/840 M DA 1550 lm microprisma, hörn DALI Anna System tillbehör ANSE ARM ANNA GAVEL PAR, KANTIG ANRE ARM ANNA GAVEL PAR, RUND ANFSE ARM ANNA GAVEL PAR, RUND INF ANFRE ARM ANNA GAVEL PAR, KANTIG INF ANLR ARM ANNA 90GR HÖRN ANLFR ARM ANNA 90GR HÖRN INF RVLX01 VAJERUPPHÄNG 1,5M vajerupphäng 1,5M RVLX02 VAJERUPPHÄNG 1,5M TAKKOPP 31MM vajerupphäng takkopp diam 31 mm RVLX03 VAJERUPPHÄNG 1,5M TAKKOPP 67MM vajerupphäng takkopp diam 67 mm RVLXT25 VAJERUPPHÄNG T-LIST vajerupphäng T-profil AN12M AN12MU AN12L 1125 / 1405 AN12LU / ANS12M 1150 / / 1405 ANS12MF 12 Vi förbehåller oss rätten till ändringar.

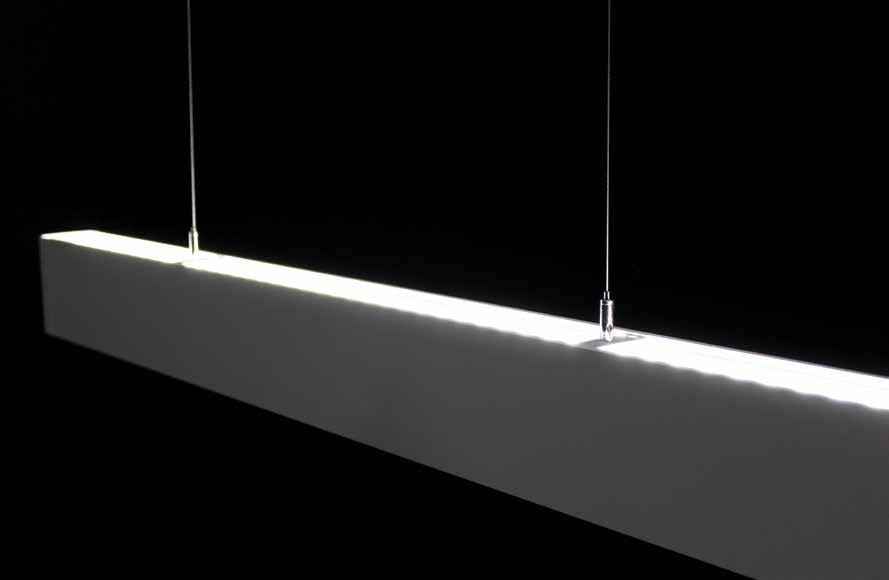

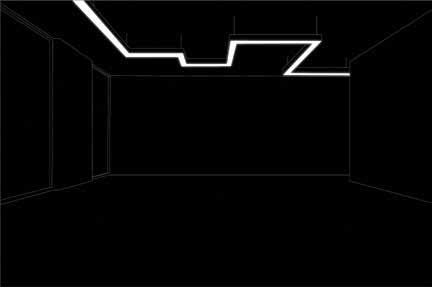

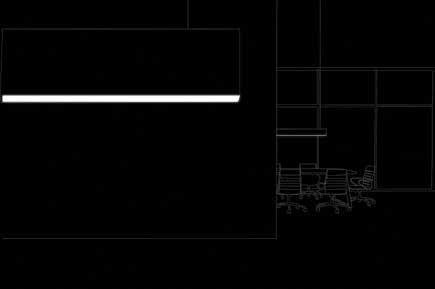

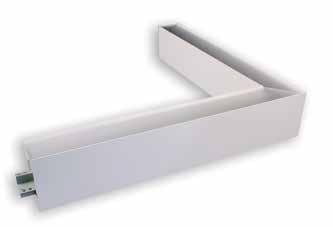

15 Skapa ditt egna utrymme. Anna System - Obruten ljuslinje med microprisma optik. 90 hörnbelysning Anna system Två olika längder. Gavel Kantiga (ANSE och ANFSE) Runda (ANRE och ANFRE) Anna System med lameller. Anna system Två olika längder. Gavel Kantiga (ANSE och ANFSE) Runda (ANRE och ANFRE) 90 hörnmodul (ANLR och ANLFR) Vi förbehåller oss rätten till ändringar. 13

16 Aava LED Aava är en modern kontorsarmatur som kombinerar högklassig optik med snygg design. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Aava, förstklassigt ljus. 14 Vi förbehåller oss rätten till ändringar.

17 IP20 5x2,5mm² 3x2,5mm² Aava, kantig gavel Konstruktion > > Stomme och gavlar i vit (RAL 9016) pulverlackerad aluminium > > Lågluminanslameller av aluminium, UGR < 19 > > Modeller: Utanpåliggande- och vajermontering Uppljus modeller (U) 35% Kantiga (S) eller Rundade (R) gavlar > > IP20 > > Effekt och ljusflöde, se tabell > > LED-modulens livslängd h (L70), T a =25 C Montering > > Vajerupphängning > > Utanpåliggande > > Monteringstillbehör beställs separat Mot order > > Dragströmbrytare, anslutningskabel > > 3000 K modeller /3K > > Tunable White /TW > > Skräddarsydd ljusdistribution Aava, rundad gavel E-nummer Typ Beskrivning Ljusflöde Optik Styrning Aava utanpåliggande/upphängning, kantig gavel AV12LLS AV12LLS LED 34W/840 L 4500 lm lamell AV12LLSED AV12LLSED LED 34W/840 L DA 4500 lm lamell DALI AV15LLS AV15LLS LED 42W/840 L 5400 lm lamell AV15LLSED AV15LLSED LED 42W/840 L DA 5400 lm lamell DALI Aava med upp- och nedljus, kantig gavel AV12LLUS AV12LLUS LED 51W/840 L 6850 lm lamell AV12LLUSED AV12LLUSED LED 51W/840 L DA 6850 lm lamell DALI AV15LLUS AV15LLUS LED 65W/840 L 8220 lm lamell AV15LLUSED AV15LLUSED LED 65W/840 L DA 8220 lm lamell DALI Aava utanpåliggande/upphängning, rundad gavel AV12LLR AV12LLR LED 34W/840 L 4500 lm lamell AV12LLRED AV12LLRED LED 34W/840 L DA 4500 lm lamell DALI AV15LLR AV15LLR LED 42W/840 L 5400 lm lamell AV15LLRED AV15LLRED LED 42W/840 L DA 5400 lm lamell DALI Aava med upp- och nedljus, rundad gavel AV12LLUR AV12LLUR LED 51W/840 L 6850 lm lamell AV12LLURED AV12LLURED LED 51W/840 L DA 6850 lm lamell DALI AV15LLUR AV15LLUR LED 65W/840 L 8220 lm lamell AV15LLURED AV15LLURED LED 65W/840 L DA 8220 lm lamell DALI Aava tillbehör RVLX05 VAJERUPPHÄNG 1,5M vajerupphäng 1,5M Se detaljerad produktinformation på nätet: 15

18 AV12LL AV12LLS AV12LLUR 1412 AV15LLS 16 Vi förbehåller oss rätten till ändringar.

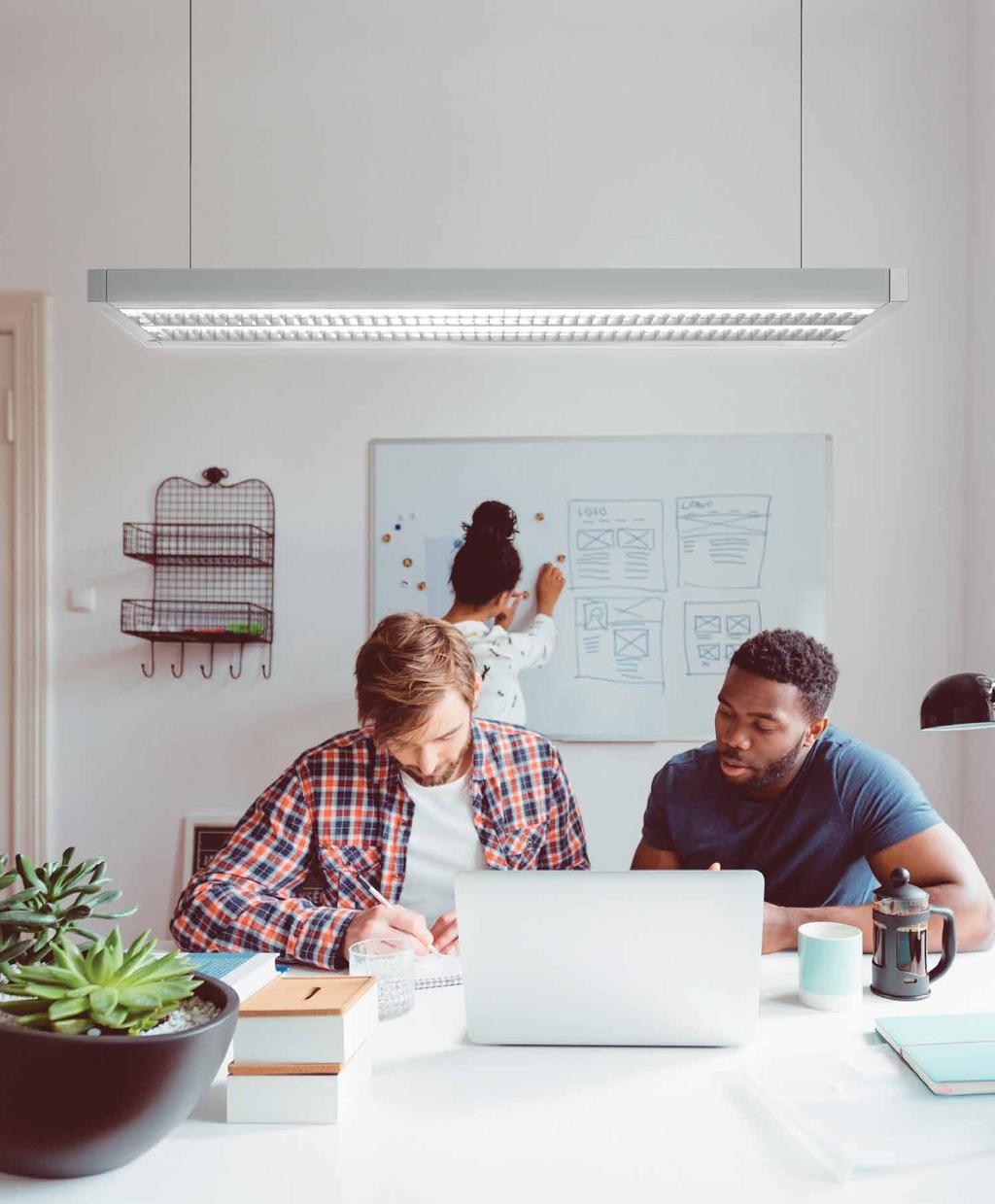

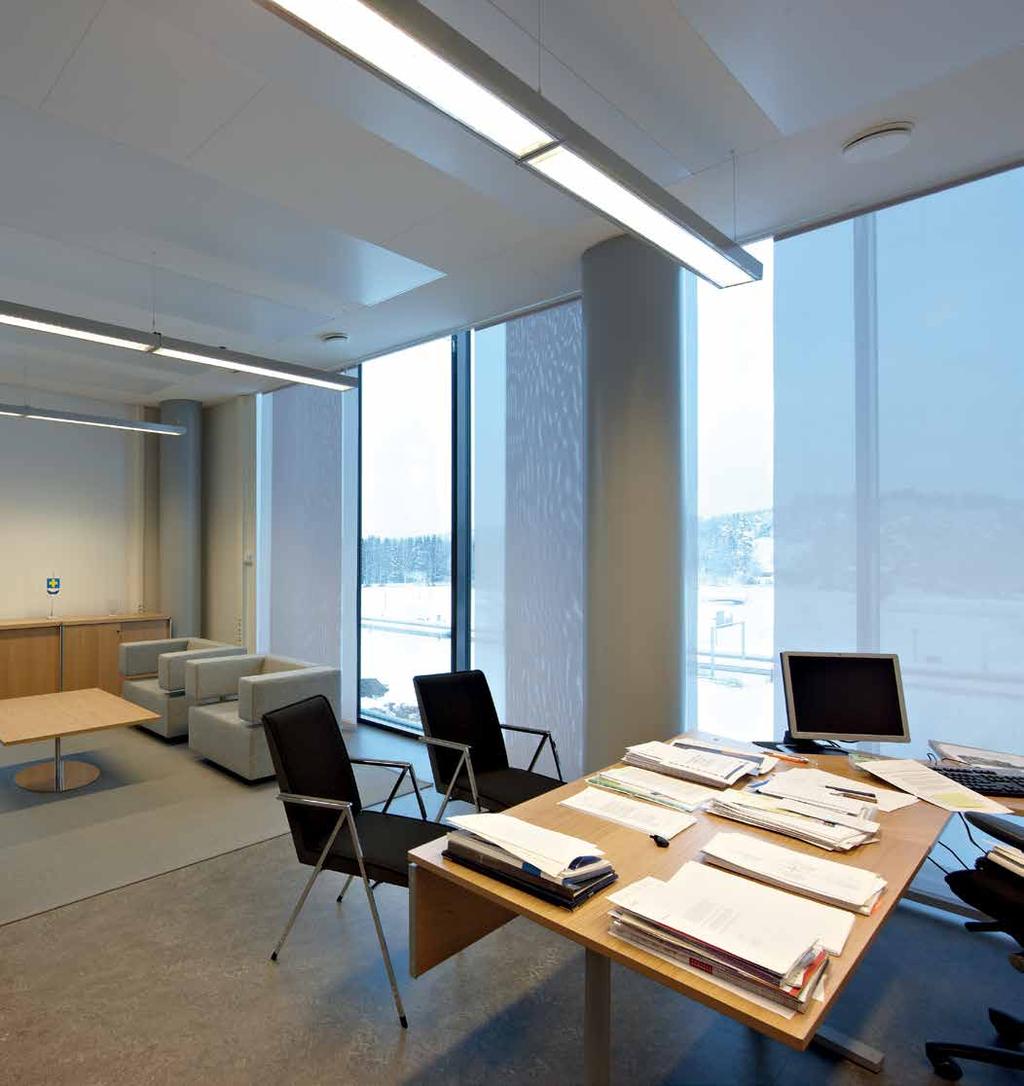

19 Aava är en tunn och energieffektiv kontorsarmatur som passar bäst för öppna kontor, klassrum och arbetsplatser. Vi förbehåller oss rätten till ändringar. 17

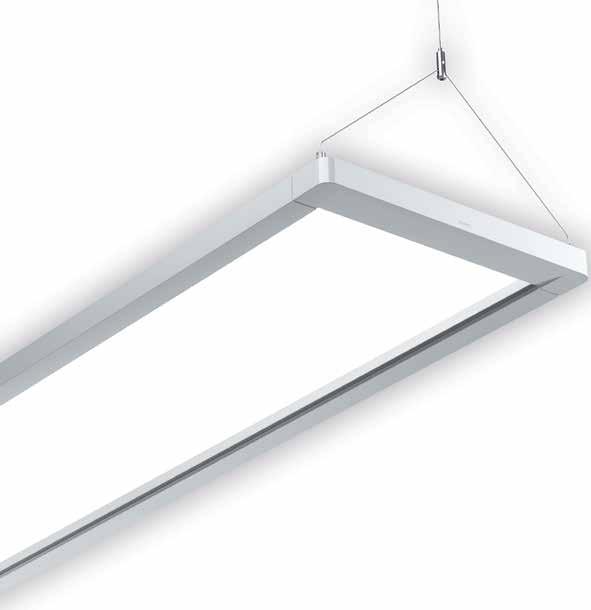

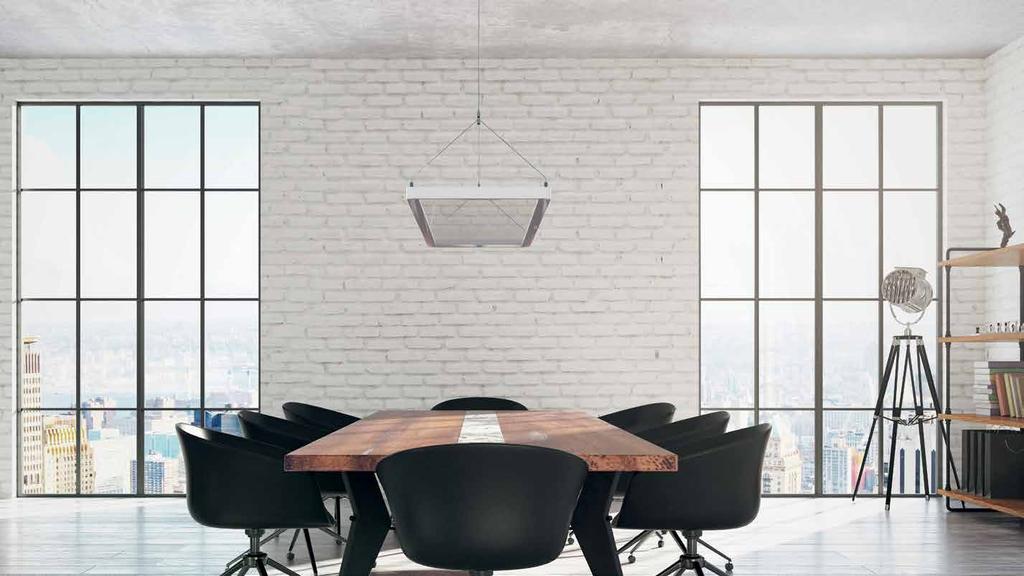

20 Avara LED Avara är en vacker och graciöst pendlande armatur lämpad för bland annat kontor- och mötesrum. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Avara lyser upp dina möten på ett effektfullt sätt utan att tumma på ljus och kvalitet. 18 Vi förbehåller oss rätten till ändringar.

21 IP20 5x0,75mm² 3x0,75mm² Avara, kantig gavel Avara, rundad gavel Konstruktion > > Stomme och gavlar i vit (RAL 9016) pulverlackerad aluminium > > Transparent akrylskiva, UGR < 19 > > Modeller: Kantiga (S) eller Rundade (R) gavlar Uppljus 40% > > Ra > 80. Tunable White -modeller Ra > 90 > > IP20 > > Effekt och ljusflöde, se tabell > > LED-modulens livslängd h (L80), T a =25 C Montering > > Vajerupphäng (ingår i leverans) > > On/off- och sensormodeller levereras med tygkabel och stickpropp > > DALI- och Tunable White -modeller med 5-polig tygkabel > > Kabellängd 2,5 m Mot order > > Skräddarsydd ljusdistribution 1244 AR12TR E-nummer Typ Beskrivning Ljusflöde Styrning Avara pendelarmatur, kantig gavel AR12TS AR12TS LED 43W/ lm AR12TS/3K AR12TS/3K LED 43W/ lm AR12TSED AR12TSED LED 43W/840 DA 5800 lm DALI AR12TSED/3K AR12TSED/3K LED 43W/830 DA 5500 lm DALI AR12TSAA AR12TSAA LED 43W/840 AA 5800 lm SmartWay AR12TSAA/3K AR12TSAA/3K LED 43W/830 AA 5500 lm SmartWay AR12TS/TW AR12TS/TW LED 52W/ lm Tunable White Avara pendelarmatur, rundad gavel AR12TR AR12TR LED 43W/ lm AR12TR/3K AR12TR/3K LED 43W/ lm AR12TRED AR12TRED LED 43W/840 DA 5800 lm DALI AR12TRED/3K AR12TRED/3K LED 43W/830 DA 5500 lm DALI AR12TRAA AR12TRAA LED 43W/840 AA 5800 lm SmartWay AR12TRAA/3K AR12TRAA/3K LED 43W/830 AA 5500 lm SmartWay AR12TR/TW AR12TR/TW LED 52W/ lm Tunable White Se detaljerad produktinformation på nätet: 19

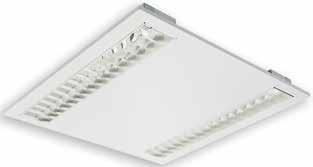

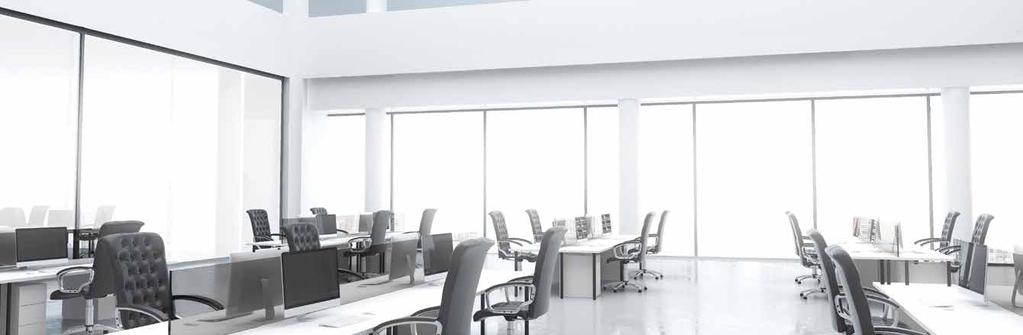

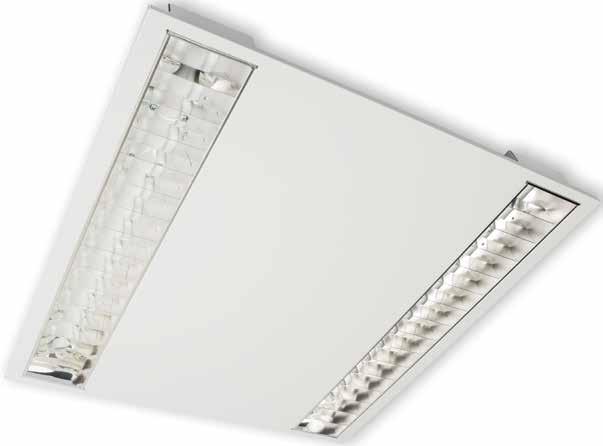

22 Aamu LED Aamu är en optiskt avancerad modularmatur, som är mycket snabb och flexibel att installera. Aamu passar utmärkt i skolor, kontor och offentliga lokaler eller i stort sett överallt där det behövs en förstklassig, energieffektiv och extremt, bländfri belysning. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartOne Ensto SmartOne är en enkel lösning för armaturer som ska sköta sig själv i kontor och offentliga lokaler. Inga extra styrkablar, programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Överlägsen optik i framtidens modularmatur. 20 Vi förbehåller oss rätten till ändringar.

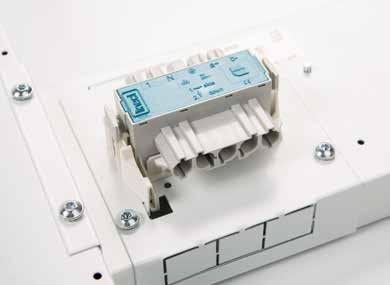

23 IP20 3x2,5mm² 5x2,5mm² Specialmodell för 625x625 mm takplatta Specialmodell med tre LED-moduler Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad stålplåt > > Lågluminansreflektor i anodiserat aluminium, UGR < 19 > > Beröringsskydd av polykarbonat > > IP20 > > Totaleffekt och ljusflöde se tabell > > DPML6X6/TW-modeller med Tunable White DALI drivdon > > SmartOne-modeller utrustade med Helvar Active+ sensor och drivdon > > SmartWay-modeller utrustade med Helvar ActiveAhead sensor och drivdon Montering > > T-list i tak (600x600) > > Ytmontering med separat ram > > Montering i dold list med DPML-HTB fästset > > Montering i skivtak med DPML-CSB fästset > > Bas-, SmartOne- och SmartWay-modeller -o- 3x2,5 mm 2 Dali- och Tunable White-modeller -o- 5x2,5 mm 2 > > Linect-koppling som standard, kontrollera lämplig kopplingstyp på Ensto Lightings produktsida Mot order > > För 625x625 mm takplatta > > Modeller med armaturspecifika sensorer. Kontrollera tillgången per modell på Ensto Lightings produktsida. > > EnstoNet-anslutningsdon > > Sladd och stickpropp eller andra anslutningssystem > > -o- 5x2,5 mm2 kopplingsplint till Bas-, SmartOne- och SmartWay-modeller Specialmodell med fyra LED-moduler E-nummer Typ Beskrivning Effekt Kg Ljusflöde Aamu 600x DPML6X6 DPML6X6 LED 34W/840 34W 4, lm DPML6X6/3K DPML6X6/3K LED 34W/830 34W 4, lm Aamu 600x600 DALI DPML6X6ED DPML6X6ED LED 34W/840 DALI 34W 4, lm DPML6X6ED/3K DPML6X6ED/3K LED 34W/830 DALI 34W 4, lm Aamu 600x600 med SmartOne DPML6X6AP DPML6X6AP LED 34W/840 AP 34W 4, lm DPML6X6AP/3K DPML6X6AP/3K LED 34W/830 AP 34W 4, lm Aamu 600x600 med SmartWay DPML6X6AA DPML6X6AA LED 34W/840 AA 34W 4, lm DPML6X6AA/3K DPML6X6AA/3K LED 34W/830 AA 34W 4, lm Aamu 600x600 Tunable White DPML6X6/TW DPML6X6/TW LED 40W/ W 4, lm Se detaljerad produktinformation på nätet: 21

24 E-nummer Typ Beskrivning Effekt Kg Ljusflöde Aamu 600x600-2 LED-moduler placerade intill varandra DPML6X6N DPML6X6N LED 34W/840 4, lm DPML6X6N/3K DPML6X6N/3K LED 34W/830 4, lm Aamu 600x600 DALI - 2 LED-moduler placerade intill varandra DPML6X6NED DPML6X6NED LED 34W/840 DALI 4, lm DPML6X6NED/3K DPML6X6NED/3K LED 34W/830 DALI 4, lm Aamu 600x600 med SmartOne - 2 LED-moduler placerade intill varandra DPML6X6NAP DPML6X6NAP LED 34W/840 AP 4, lm DPML6X6NAP/3K DPML6X6NAP/3K LED 34W/830 AP 4, lm Aamu 600x600 med SmartWay - 2 LED-moduler placerade intill varandra DPML6X6NAA DPML6X6NAA LED 34W/840 AA 4, lm DPML6X6NAA/3K DPML6X6NAA/3K LED 34W/830 AA 4, lm Aamu 600x600 Tunable White - 2 LED-moduler placerade intill varandra DPML6X6N/TW DPML6X6N/TW LED 40W/ , lm Aamu 600x600-3 LED-moduler DPML6X6T DPML6X6T LED 51W/840 5, lm DPML6X6T/3K DPML6X6T/3K LED 51W/830 5, lm Aamu 600x600 DALI - 3 LED-moduler DPML6X6TED DPML6X6TED LED 51W/840 DALI 5, lm DPML6X6TED/3K DPML6X6TED/3K LED 51W/830 DALI 5, lm Aamu 600x600 med SmartOne - 3 LED-moduler DPML6X6TAP DPML6X6TAP LED 51W/840 AP 5, lm DPML6X6TAP/3K DPML6X6TAP/3K LED 51W/830 AP 5, lm Aamu 600x600 med SmartWay - 3 LED-moduler DPML6X6TAA DPML6X6TAA LED 51W/840 AA 5, lm DPML6X6TAA/3K DPML6X6TAA/3K LED 51W/830 AA 5, lm Aamu 600x600 Tunable White - 3 LED-moduler DPML6X6T/TW DPML6X6T/TW LED 60W/ , lm Aamu 600x600-4 LED-moduler DPML6X6Q DPML6X6Q LED 68W/840 6, lm DPML6X6Q/3K DPML6X6Q/3K LED 68W/830 6, lm Aamu 600x600 DALI - 4 LED-moduler DPML6X6QED DPML6X6QED LED 68W/840 DALI 6, lm DPML6X6QED/3K DPML6X6QED/3K LED 68W/830 DALI 6, lm Aamu 600x600 med SmartOne - 4 LED-moduler DPML6X6QAP DPML6X6QAP LED 68W/840 AP 6, lm DPML6X6QAP/3K DPML6X6QAP/3K LED 68W/830 AP 6, lm Aamu 600x600 med SmartWay - 4 LED-moduler DPML6X6QAA DPML6X6QAA LED 68W/840 AA 6, lm DPML6X6QAA/3K DPML6X6QAA/3K LED 68W/830 AA 6, lm Aamu tillbehör Kg Längd Höjd Bredd DL6X6-K DL6X6 RAM UTANPÅLIGGANDE 1, DPML-CSB DPML monteringskit för fast undertak (gips) DPML-HTB DPML monteringskit i dolt bärverk 22 Vi förbehåller oss rätten till ändringar.

25 DPML6x6 Linect-koppling finns som standard (DALI) Specialmodell med EnstoNet-anslutningsdon Montering i kopplingsplint (DALI) Linect EnstoNet-adapter (DALI) Aamu kan installeras som standard i T-list. Utanpåliggande, i fast undertak, i dolt bärverk med tillbehör. Monteringskit för dolt bärverk Ytmonteringsram Vi förbehåller oss rätten till ändringar. 23

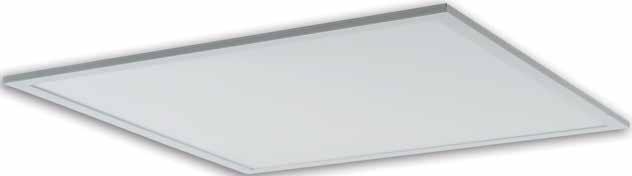

26 Diana Flat LED LED Diana Flat LED Diana Flat LED är en slimmad modularmatur för allmänbelysning i kontor och affärslokaler. Armaturen ger en jämn ljusfördelning och en professionell finish även i utmanande projekt. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Bra ljus med flera optiska möjligheter. 24 Vi förbehåller oss rätten till ändringar.

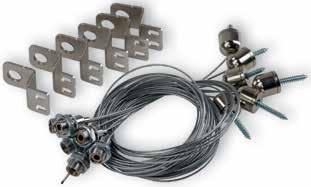

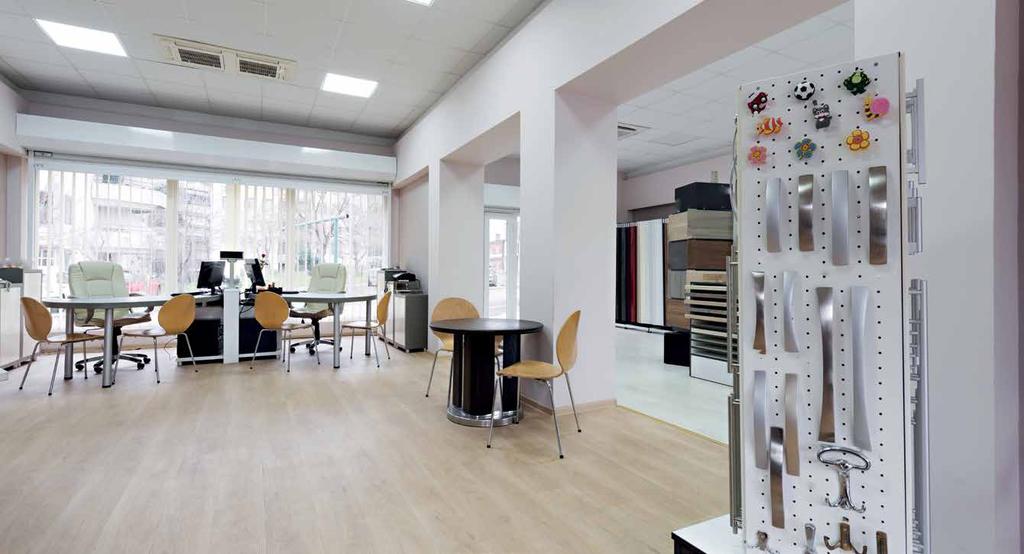

27 IP20/44 / 3/5x2,5mm² 5x1,5mm² Diana Flat LED 600x600 mm Diana Flat LED ytmonteringsram RVDL3X12-upphängningssats Konstruktion > > Stomme i vit pulverlackerad aluminiumprofil > > Bländskydd av opal (O) eller mikroprismatisk optik (M) > > Kl II (OBS! 1-10V Klass I) > > Armaturen IP44 underifrån/ip20 uppifrån > > 300x300 mm infällningskrage och monteringsfjädrar > > Urval: 600x600 mm och 300x1200 mm med opal eller mikroprismatisk optik. 300x300 mm med opaloptik. Drifttemperatur +25 C LED-modulens livslängd: 600x600- och 300x1200-modeller: h L80B50, h L70B50, T a =25 C 300x300-modeller: h L70B50, T a =25 C Montering > > T-list i tak (600x600 och 300x1200) och infällningsöppning (300x300 mm) > > Ytmontage (600x600 mm) med ram > > Montage dikt tak (600x600 mm) görs med separat ram > > Upphängning med särskild upphängningssats till 600x600 mm och 300x1200 mm, max mm > > -o- 3x2,5 mm 2 och 5x2,5 mm 2 (DALI) > > -o 5x1,5 mm 2 (DL3X3ED) > > Driver placeras på eller bredvid panelen > > Modeller med Tunable white (TW) kan integreras direkt till Helvar Select the Weather system. Mer info på Mot order > > Monteringskit i dolt bärverk > > Ytmonteringsram DL3X12-K (300x1200 mm) och DL3X3-K (300x300 mm) > > DL3X12O och DL3X12M (300x1200 mm) med 3000 K > > Diana Flat LED med Helvar s Select the Weather solution > > Optimerat ljusflöde till projekt > > Med anslutningskabel > > DL6X6O och DL6X6M (600x600 mm) 4000 K, CRI > 90 DL6X6-R400 E-nummer Typ Beskrivning Kg Längd Höjd Bredd Ljusflöde Diana Flat LED 600x600 opal DL6X6O DL6X6 40W/840 3, lm DL6X6O22 DL6X6 21W/840 3, lm DL6X6O30 DL6X6 28W/840 3, lm DL6X6OED DL6X6 40W/840 DALI 3, lm DL6X6OELD DL6X6 40W V 3, lm DL6X6O/3K DL6X6 40W/830 3, lm DL6X6OED/3K DL6X6 40W/830 DALI 3, lm DL6X6OELD/3K DL6X6 40W/ V 3, lm Diana Flat LED 600x600 mikroprismatisk optik DL6X6M DL6X6 40W/840 MIKRO 3, lm DL6X6M22 DL6X6M 22W/840 MIKRO 3, lm DL6X6M30 DL6X6M 28W/840 MIKRO 3, lm DL6X6MED DL6X6 40W/840 DALI MIKRO 3, lm DL6X6MELD DL6X6 40W/ V MIKRO 3, lm DL6X6M/3K DL6X6 40W/830 MIKRO 3, lm DL6X6MED/3K DL6X6 40W/830 DALI MIKRO 3, lm DL6X6MELD/3K DL6X6 40W/ V MIKRO 3, lm Se detaljerad produktinformation på nätet: 25

28 E-nummer Typ Beskrivning Kg Längd Höjd Bredd Ljusflöde Diana Flat LED 600x600 med tunable white, O = opal, M = mikroprismatisk optik DL6X6O/TW DL6X6 40W/840 TUN WHITE 3, lm DL6X6M/TW DL6X6 40W/840 MIKRO TUN WHITE 3, lm Diana Flat LED 300x1200 opal DL3X12O DL3X12 34W/840 4, lm DL3X12O28 DL3X12 26W/840 4, lm DL3X12OED DL3X12 34W/840 DALI 4, lm DL3X12OELD DL3X12 34W/ V 4, lm Diana Flat LED 300x1200 mikroprismatisk optik DL3X12M DL3X12 40W/840 MIKRO 4, lm DL3X12M28 DL3X12 25W/840 DALI MIKRO 4, lm DL3X12MED DL3X12 40W/840 DALI MIKRO 4, lm DL3X12MELD DL3X12 40W/ V MIKRO 4, lm Diana Flat LED 300x300 opal DL3X3 DL3X3 14W/840 1, lm DL3X3ED DL3X3 14W/840 DALI 1, lm DL3X3ELD DL3X3 14W/ V 1, lm DL3X3/3K DL3X3 14W/830 1, lm DL3X3ED/3K DL3X3 14W/830 DALI 1, lm DL3X3ELD/3K DL3X3 14W/ V 1, lm Diana Flat LED tillbehör DL6X6-K DL6X6 RAM UTANPÅLIGGANDE 1, DL6X6-LK DL6X6 RAM GIPS 0, RVDL6X6 RVDL6x6 VAJERUPPHÄNG 0, RVDL3X12 RVDL3x12 VAJERUPPHÄNG 0, DL6X6-R400 DL6X6-R400 Dekorplatta 0, DL6X6-R500 DL6X6-R500 Dekorplatta 0, Diana Flat LED opal Diana Flat LED mikroprismatik IP20 IP44 11/ /-2mm /-2mm mm Infällningsöppning (300x300 mm) 26 Vi förbehåller oss rätten till ändringar.

29 Diana har ett brett användningsområde med optiska val, Tunable White samt flera lösningar med olika tillbehör. Vi förbehåller oss rätten till ändringar. 27

30 Aino LED T5 Aino är en elegant och stilfull LEDoch T5-armatur för ytmontage och upphängning i allmänna utrymmen. Lämpliga användningsområden är bl a kontor, korridorer och entréer. AI Optics Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Stilfull armatur med många möjligheter. 28 Vi förbehåller oss rätten till ändringar.

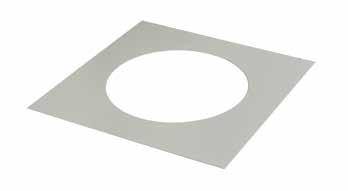

31 IP20 5x2,5mm² 3x2,5mm² AIL14493 Infällningsram till T5-modellerna Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad aluminiumprofil > > Bländskydd av anodiserat aluminium (33) eller räfflad satinakryl (93) > > Modeller: Nedljus Upp/nedljus (Y), uppljus ca 10 % (T5) och ca 20 % (LED), dammskydd av klar akrylplast > > LED-modeller med satinakrylkupa: Totaleffekt och ljusflöde se tabell 4000 K, Ra >80, effektfaktor 0,98 eller 0,90 (DALI) Drifttemperatur -20 C +30 C LED-armaturens livslängd h (L70), T a =25 C Styrning > > Switch-Control (ES) > > 1 10 V (ELD), endast T5-modeller > > DALI (ED) Montering > > Vajerupphängning > > Montering dikt tak eller dikt armaturskena med hjälp av medföljande fästen > > Infälld montering med speciell infällningsram (T5-modeller) Infällningsöppningens mått = armaturens mått + 10 mm > > -o- 5x2,5 mm² i armaturens gavlar > > AIRK rampmonteringssatser för rak eller 90 rampmontering av armaturen. Satserna innehåller skarvstycke och fästskruvar. > > Monteringstillbehör beställs separat Mot order > > Dragströmställare, anslutningskabel > > Modeller med armaturspecifika sensorer > > Rampmodeller > > Grå (RAL 9006) > > Aino LED med Helvar s Select the Weather solution AI281093Y E-nummer Typ Beskrivning Effekt Sockel Kg A E Ljusflöde Styrning Aino LED Nedljus, satinkupa AIL14493 AINO LED 22W/840 22W LED 3, lm AIL14493ED AINO LED 22W/840 DALI 22W LED 3, lm DALI AIL15493 AINO LED 26W/840 26W LED 4, lm AIL15493ED AINO LED 26W/840 DALI 26W LED 4, lm DALI Aino LED Nedljus, uppljus 20%, satinkupa AIL14493Y AINO LED 27W/840 20% UPP 27W LED 3, lm AIL14493YED AINO LED 27W/840 20% DALI UPP 27W LED 3, lm DALI AIL15493Y AINO LED 30W/840 20% UPP 30W LED 4, lm AIL15493YED AINO LED 30W/840 20% DALI UPP 30W LED 4, lm DALI Aino T5 Nedljus, lameller AI AINO 28W T5 LAMELL 28W G5 3, AI281033ED AINO 28W T5 HFD DALI LAMELL 28W G5 3, DALI AI AINO 35W T5 LAMELL 35W G5 4, AI351033ED AINO 35W T5 HFD DALI LAMELL 35W G5 4, DALI AI AINO 49W T5 LAMELL 49W G5 4, AI491033ED AINO 49W T5 HFD DALI LAMELL 49W G5 4, DALI AI AINO 54W T5 LAMELL 54W G5 3, AI541033ED AINO 54W T5 HFD DALI LAMELL 54W G5 3, DALI Se detaljerad produktinformation på nätet: 29

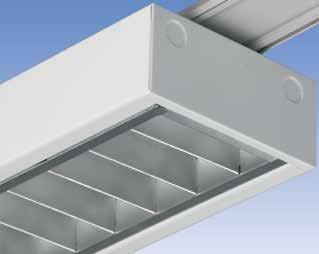

32 E-nummer Typ Beskrivning Effekt Sockel Kg A E Ljusflöde Styrning Aino T5 Nedljus, uppljus 10%, lameller AI281033Y AINO 28W T5 UPP LAMELL 28W G5 3, AI281033YED AINO 28W T5 HFD DALI UPP LAMELL 28W G5 3, DALI AI351033Y AINO 35W T5 UPP LAMELL 35W G5 4, AI351033YED AINO 35W T5 HFD DALI UPP LAMELL 35W G5 4, DALI AI491033Y AINO 49W T5 UPP LAMELL 49W G5 4, AI491033YED AINO 49W T5 HFD DALI UPP LAMELL 49W G5 4, DALI AI541033Y AINO 54W T5 UPP LAMELL 54W G5 3, AI541033YED AINO 54W T5 HFD DALI UPP LAMELL 54W G5 3, DALI Aino T5 Satinkupa AI AINO 28W T5 28W G5 3, AI281093ED AINO 28W T5 HFD DALI 28W G5 3, DALI AI AINO 35W T5 35W G5 4, AI351093ED AINO 35W T5 HFD DALI 35W G5 4, DALI AI AINO 49W T5 49W G5 4, AI491093ED AINO 49W T5 HFD DALI 49W G5 4, DALI AI AINO 54W T5 54W G5 3, AI541093ED AINO 54W T5 HFD DALI 54W G5 3, DALI Aino T5 Satinkupa, uppljus 10% AI281093Y AINO 28W T5 UPP 28W G5 3, AI281093YED AINO 28W T5 HFD DALI UPP 28W G5 3, DALI AI351093Y AINO 35W T5 UPP 35W G5 4, AI351093YED AINO 35W T5 HFD DALI UPP 35W G5 4, DALI AI491093Y AINO 49W T5 UPP 49W G5 4, AI491093YED AINO 49W T5 HFD DALI UPP 49W G5 4, DALI AI541093Y AINO 54W T5 UPP 54W G5 3, AI541093YED AINO 54W T5 HFD DALI UPP 54W G5 3, DALI Aino tillbehör RVLX04 VAJERUPPHÄNG 1,5M TAKKOPP 31MM vajerupphäng 1,5M UKAI28V-N INF.RAM 28/54W VIT infällningsram 28/54W, vit UKAI35V-N INF.RAM 35/49W VIT infällningsram 35/49W, vit AIRK RAMPFÄSTE RAK rampfäste rak AIRKL90 RAMPFÄSTE 90GR VÄNSTER rampfäste 90gr vänster AIRKR90 RAMPFÄSTE 90GR HÖGER rampfäste 90gr höger 30 Vi förbehåller oss rätten till ändringar.

33 T5 nedljus, lameller T5 upp/nedljus, lameller T5 nedljus, satinkupa 70% 75% 48% T5 upp/nedljus, satinkupa LED nedljus, satinkupa LED upp/nedljus, satinkupa "A" 1202 (28/54W) 54% 1502 (35/49W) 1170 (LED 22W) 1450 (LED 26W) "C" 800 (28/54W) 1100 (35/49W) 560 (LED 22W) 840 (LED 26W) "A" 1202 (28/54W) 1502 (35/49W) 1170 (LED 22W) 1450 (LED 26W) 23 "C" 800 (28/54W) 1100 (35/49W) 560 (LED 22W) 840 (LED 26W) 23 K 75 L 70 K "E" 980 (28/54W) 1280 (35/49W) 948 (LED 22W) 1228 (LED 26W) "E" 980 (28/54W) 1280 (35/49W) 948 (LED 22W) 1228 (LED 26W) 111 "A" 1202 (28/54W) 1502 Aino (35/49W) nedljus 1170 (LED 27W) 1450 (LED 30W) 23 "A" 1202 (28/54W) 1502 (35/49W) 1170 (LED 27W) 1450 (LED 30W) 23 L 70 L 70 K 75 K "E" 980 (28/54W) 1280 (35/49W) 948 (LED 27W) 1228 (LED 30W) 111 L 70 AIRKR90 höger 111 "E" 980 (28/54W) 1280 (35/49W) 948 (LED 27W) 1228 (LED 30W) 111 Aino upp-/nedljus 76 Katon aukko 1215 (28/54W) 1515 (35/49W) 202 "E" 800 (28/54W) 1300 (35/49W) 202 AIRKL90 vänster K 76 Katon aukko 85 "A" 1233 (28/54W) 1533 (35/49W) 101 L 74 Aino infällningsram (T5-modeller) AIRK rak Vi förbehåller oss rätten till ändringar. 31

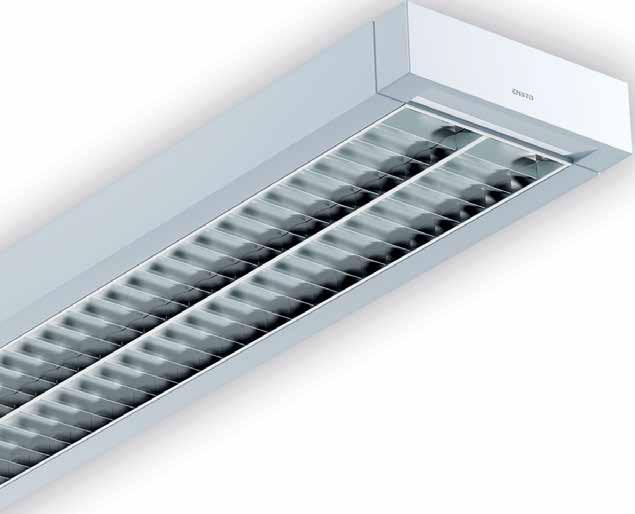

34 Alpo LED T5 Alpo LED LED- och T5-armatur för t ex kontor och allmänna utrymmen. Armaturen passar både för direkt belysning och för kombinerad indirekt/direkt belysning. I sortimentet finns lösningar för de viktigaste monteringssätten i kontorsmiljöer. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartOne Ensto SmartOne är en enkel lösning för armaturer som ska sköta sig själv i kontor och offentliga lokaler. Inga extra styrkablar, programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. En riktigt kvalitativ allmänbruksarmatur för t ex kontor och skola. 32 Vi förbehåller oss rätten till ändringar.

35 IP20 5x2,5mm² 3x2,5mm² Alpo matt lamell (31) Alpo med armaturspecifik sensor Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad stålplåt > > Bottenreflektor av glansanodiserat aluminium > > Galler av anodiserat aluminium: matt lågluminans (31) eller halvglansig lågluminans (33) > > Gångjärnsförsett galler som låses i stommen > > Modeller: Nedljus Upp/nedljus (Y = små ljusöppningar uppåt), uppljus ca 10 % (T5) och 30 % (LED) Nedljus (A = stora ljusöppningar uppåt), uppljus ca 40 % (T5) Tavelarmatur (T5) utan bländskydd. Asymmetrisk reflektor > > Kabelingångshål i gavlarna (två per gavel, ø 21 mm), på beställning utan ingångshål, LED-modeller utan ingångshål > > LED-modeller med lågluminansgaller (halvglansig) Totaleffekter och ljusflöden se tabell 4000 K, Ra > 80, effektfaktor 0,98 Drifttemperatur -20 C +25 C LED-modulens livslängd h (L70), T a = 25 C Montering > > Monteras direkt i tak eller i armaturskena. Singel- eller rampmontering (med RAMPPI/APV monteringssats). > > Vajerupphängning > > Infälld montering med speciell infällningsram > > Infällningsöppningens mått = armaturens mått + 10 mm > > -o- 5x2,5 mm² (uppåtljus- och styrda modeller) > > -o- 3x2,5 mm² (Y/A-modeller) > > Nedljusmodeller: Kopplingsplint mitt i armaturen i längdriktningen. Kabelingångar mitt på armaturen i längdriktningen samt vid upphängningspunkten. > > Y/A-modeller: Kopplingsplint i änden av armaturen, intill upphängningspunkten. Kabelingångar intill upphängningspunkten. > > Monteringstillbehör beställs separat Mot order > > LED-modeller med 3000 K färgtemperatur > > Styrmetod: Switch-Control (ES) 1 10 V (ELD) endast T5-modeller > > LED-modeller med reglerbar vit färgtemperatur ( K, tunable white) > > Dragströmbrytare, anslutningskabel > > Armaturspecifik sensor > > Grå (RAL 9006) > > Stöd för kontaktskena > > Alpo LED med Helvar s Select the Weather solution E-nummer Typ Beskrivning Effekt Sockel Färg Kg Ljuskurva A E Ljusflöde Styrning Alpo LED halvglans lågluminansreflektor APL14433 ALPO LED 36W/840 36W LED vit 3,2 K lm APL14433ED ALPO LED 36W/840 DALI 36W LED vit 3,2 K lm DALI APL15433 ALPO LED 44W/840 44W LED vit 3,9 K lm APL15433ED ALPO LED 44W/840 DALI 44W LED vit 3,9 K lm DALI Alpo LED med 30% uppljus, halvglans lågluminansreflektor APL14433Y ALPO LED 48W/840 UPP 48W LED vit 3,2 K lm APL14433YED ALPO LED 48W/840 DALI UPP 48W LED vit 3,2 K lm DALI APL15433Y ALPO LED 61W/840 UPP 61W LED vit 3,9 K lm APL15433YED ALPO LED 61W/840 DALI UPP 61W LED vit 3,9 K lm DALI Alpo LED med Helvar Active+ sensor och drivdon APL14433AP APL14433AP LED 36W/840 WH AP 36W LED vit 3,2 K lm Active APL14433YAP APL14433YAP LED 48W/840 AP 48W LED vit 3,2 K lm Active APL15433AP APL15433AP LED 44W/840 WH AP 44W LED vit 3,9 K lm Active APL15433YAP APL15433YAP LED 60W/840 WH AP 60W LED vit 3,9 K lm Active+ Alpo LED med Helvar ActiveAhead- sensor och drivdon APL14433AA APL14433AA LED 36W/840 WH AA 36W LED vit 3,2 K lm ActiveAhead APL14433YAA APL14433YAA LED 48W/840 AA 48W LED vit 3,2 K lm ActiveAhead APL15433AA APL15433AA LED 44W/840 WH AA 44W LED vit 3,9 K lm ActiveAhead APL15433YAA APL15433YAA LED 60W/840 WH AA 60W LED vit 3,9 K lm ActiveAhead Se detaljerad produktinformation på nätet: 33

36 E-nummer Typ Beskrivning Effekt Sockel Färg Kg Ljuskurva A E Ljusflöde Styrning Alpo T5 halvglans lågluminansreflektor AP ALPO 28W T5 G5 vit 3,2 K AP ALPO 54W T5 G5 vit 3,2 K AP ALPO 35W T5 G5 vit 3,9 K AP ALPO 49W T5 G5 vit 3,9 K AP ALPO 2X28W T5 G5 vit 3,2 K AP ALPO 2X54W T5 G5 vit 3,2 K AP ALPO 2X35W T5 G5 vit 3,9 K AP ALPO 2X49W T5 G5 vit 3,9 K AP281433ED ALPO 28W T5 DALI G5 vit 3,2 K DALI AP541433ED ALPO 54W T5 DALI G5 vit 3,2 K DALI AP351433ED ALPO 35W T5 DALI G5 vit 3,9 K DALI AP491433ED ALPO 49W T5 DALI G5 vit 3,9 K DALI AP282433ED ALPO 2X28W T5 DALI G5 vit 3,2 K DALI AP542433ED ALPO 2X54W T5 DALI G5 vit 3,2 K DALI AP352433ED ALPO 2X35W T5 DALI G5 vit 3,9 K DALI AP492433ED ALPO 2X49W T5 DALI G5 vit 3,9 K DALI Alpo T5 lågluminansreflektor (matt) AP ALPO 28W T5 MATT G5 vit 3,2 K AP ALPO 54W T5 MATT G5 vit 3,2 K AP ALPO 35W T5 MATT G5 vit 3,9 K AP ALPO 49W T5 MATT G5 vit 3,9 K AP ALPO 2X28W T5 MATT G5 vit 3,2 K AP ALPO 2X54W T5 MATT G5 vit 3,2 K AP ALPO 2X35W T5 MATT G5 vit 3,9 K AP ALPO 2X49W T5 MATT G5 vit 3,9 K Alpo T5 halvglans lågluminansreflektor. Uppljus ca 10% AP281433Y ALPO 28W T5 UPP G5 vit 3,2 K AP541433Y ALPO 54W T5 UPP G5 vit 3,2 K AP351433Y ALPO 35W T5 UPP G5 vit 3,9 K AP491433Y ALPO 49W T5 UPP G5 vit 3,9 K AP282433Y ALPO 2X28W T5 UPP G5 vit 3,2 K AP542433Y ALPO 2X54W T5 UPP G5 vit 3,2 K AP352433Y ALPO 2X35W T5 UPP G5 vit 3,9 K AP492433Y ALPO 2X49W T5 UPP G5 vit 3,9 K AP281433YED ALPO 28W T5 DALI UPP G5 vit 3,2 K DALI AP541433YED ALPO 54W T5 DALI UPP G5 vit 3,2 K DALI AP351433YED ALPO 35W T5 DALI UPP G5 vit 3,9 K DALI AP491433YED ALPO 49W T5 DALI UPP G5 vit 3,9 K DALI AP282433YED ALPO 2X28W T5 DALI UPP G5 vit 3,2 K DALI AP542433YED ALPO 2X54W T5 DALI UPP G5 vit 3,2 K DALI AP352433YED ALPO 2X35W T5 DALI UPP G5 vit 3,9 K DALI AP492433YED ALPO 2X49W T5 DALI UPP G5 vit 3,9 K DALI Alpo T5 med 10% uppljus, lågluminansreflektor (matt) AP281431Y ALPO 28W T5 UPP MATT G5 vit 3,2 K AP541431Y ALPO 54W T5 UPP MATT G5 vit 3,2 K AP351431Y ALPO 35W T5 UPP MATT G5 vit 3,9 K AP491431Y ALPO 49W T5 UPP MATT G5 vit 3,9 K AP282431Y ALPO 2X28W T5 UPP MATT G5 vit 3,2 K AP542431Y ALPO 2X54W T5 UPP MATT G5 vit 3,2 K AP352431Y ALPO 2X35W T5 UPP MATT G5 vit 3,9 K AP492431Y ALPO 2X49W T5 UPP MATT G5 vit 3,9 K Vi förbehåller oss rätten till ändringar.

37 E-nummer Typ Beskrivning Effekt Sockel Färg Kg Ljuskurva A E Ljusflöde Styrning Alpo T5 med 40% uppljus, halvglans lågluminansreflektor AP281033A ALPO 28W T5 UPP 40% G5 vit 3,1 K AP541033A ALPO 54W T5 UPP 40% G5 vit 3,1 K AP351033A ALPO 35W T5 UPP 40% G5 vit 3,8 K AP491033A ALPO 49W T5 UPP 40% G5 vit 3,8 K AP282033A ALPO 2X28W T5 UPP 40% G5 vit 3,1 K AP542033A ALPO 2X54W T5 UPP 40% G5 vit 3,1 K AP352033A ALPO 2X35W T5 UPP 40% G5 vit 3,8 K AP492033A ALPO 2X49W T5 UPP 40% G5 vit 3,8 K AP281033AED ALPO 28W T5 DALI UPP 40% G5 vit 3,1 K DALI AP541033AED ALPO 54W T5 DALI UPP 40% G5 vit 3,1 K DALI AP351033AED ALPO 35W T5 DALI UPP 40% G5 vit 3,8 K DALI AP491033AED ALPO 49W T5 DALI UPP 40% G5 vit 3,8 K DALI AP282033AED ALPO 2X28W T5 DALI UPP 40% G5 vit 3,1 K DALI AP542033AED ALPO 2X54W T5 DALI UPP 40% G5 vit 3,1 K DALI AP352033AED ALPO 2X35W T5 DALI UPP 40% G5 vit 3,8 K DALI AP492033AED ALPO 2X49W T5 DALI UPP 40% G5 vit 3,8 K DALI Alpo T5 med 40% uppljus, lågluminansreflektor (matt) AP281031A ALPO 28W T5 UPP 40% MATT G5 vit 3,1 K AP541031A ALPO 54W T5 UPP 40% MATT G5 vit 3,1 K AP351031A ALPO 35W T5 UPP 40% MATT G5 vit 3,8 K AP491031A ALPO 49W T5 UPP 40% MATT G5 vit 3,8 K AP282031A ALPO 2X28W T5 UPP 40% MATT G5 vit 3,1 K AP542031A ALPO 2X54W T5 UPP 40% MATT G5 vit 3,1 K AP352031A ALPO 2X35W T5 UPP 40% MATT G5 vit 3,8 K AP492031A ALPO 2X49W T5 UPP 40% MATT G5 vit 3,8 K Alpo T5 Asymmetrisk AP ALPO 28W T5 ASYM G5 vit 3,2 K AP ALPO 35W T5 ASYM G5 vit 3,9 K AP ALPO 49W T5 ASYM G5 vit 3,9 K AP281700ED ALPO 28W T5 ASYM DALI G5 vit 3,2 K DALI AP351700ED ALPO 35W T5 ASYM DALI G5 vit 3,9 K DALI AP491700ED ALPO 49W T5 ASYM DALI G5 vit 3,9 K DALI Alpo tillbehör RVLX01 VAJERUPPHÄNG 1,5M vajerupphäng 1,5M RVLX02 VAJERUPPHÄNG 1,5M TAKKOPP 31MM vajerupphäng takkopp diam 31 mm RVLX03 VAJERUPPHÄNG 1,5M TAKKOPP 67MM vajerupphäng takkopp diam 67 mm RVLXT25 VAJERUPPHÄNG T-PROFIL vajerupphäng T-profil SK3 VÄGGTILLBEHÖR ALPO ASYMMETRISK väggtillbehr alpo Asymmetrisk, vit UKAP28V INF RAM 28/54W, VIT infällningsram 28/54W, vit UKAP35V INF RAM 35/49W, VIT infällningsram 35/49W, vit Alpo tillbehör ramp RAMPPI/APV RAMPMONTERING KIT, VIT rampmonteringskit, vit Vi förbehåller oss rätten till ändringar. 35

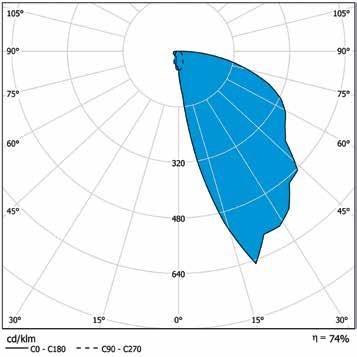

38 K14 (APL14433) K15 (APL14433Y) K1 74% K2 K3 K4 62% 82% 67% K5 K6 K7 76% 61% 76% K8 K9 K10 63% 86% 80% 36 Vi förbehåller oss rätten till ändringar.

39 K11 K12 K13 86% 76% 74% A E Ø 21 RAMPPI/APV Ø 6,2 Ø Alpo A E RVLX02 Ø 6, Ø 21 Alpo/A 140 Gavel (LED-modeller utan kabelingångshål) Ø 6,2 A E SK3 Ø 6, Ø Ø Ø 6, Ø Alpo/Y 28W = W = W = W = Ø 6, Ø Infällningsramen fästs i armaturen innan armaturen monteras. Vi förbehåller oss rätten till ändringar. 37

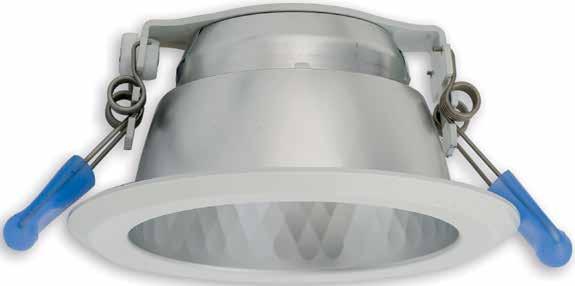

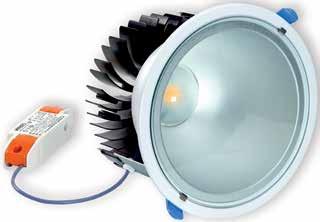

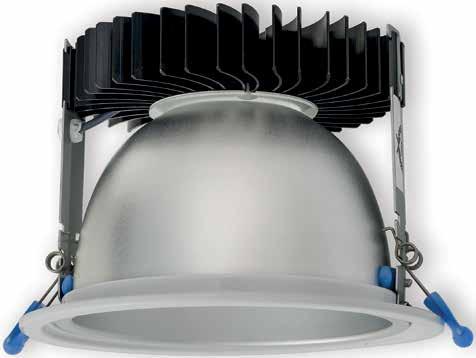

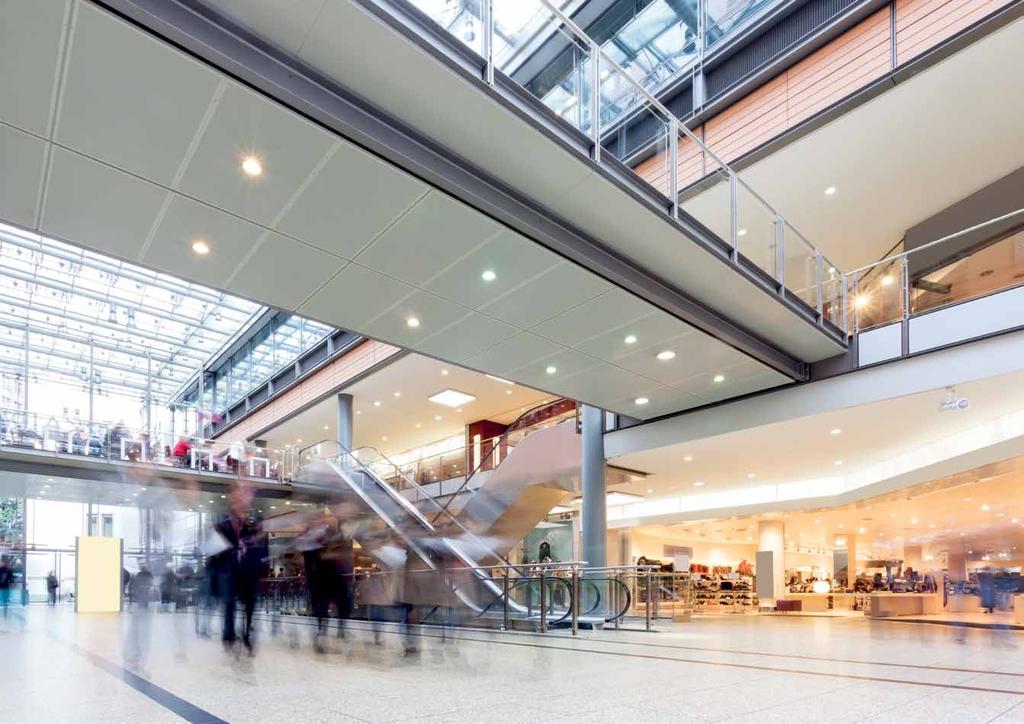

40 Optima LED Optima är en kraftfull downlight serie med ett brett sortimentet som garanterar optimal belysning för alla projekt. Den satinerade reflektorn erbjuder många möjligheter att göra belysningsprojekt med låg bländning. Optima är en downlight med många möjligheter. 38 Vi förbehåller oss rätten till ändringar.

41 IP20 3x2,5mm² 5x2,5mm² Konstruktion > > Stomme i satinerad aluminium > > Dekorring i stål (vit) > > Kylfläns i aluminium > > IP20 > > Ljusflöde, se tabell nedan > > LED-armaturens livslängd h (L80B10) Mot order > > Optimerat ljusflöde till projekt > > Klart eller frostat glas (IP44) Montering > > Infälld med integrerade fjäderfästen > > Håltagning 203 mm > > Bas-modeller -o- 3x2,5 mm 2 > > DALI-modeller -o- 5x2,5 mm 2 > > Min. avstånd ovan armatur 150 mm > > Takets tjocklek 1-27 mm Optima 4000 H D D R OPT OPT E-nummer Typ Beskrivning Effekt Kg Ljusflöde Övrig information Optima LED OPT2000 OPTIMA W/840 LED 21W 1, lm OPT2000/3K OPTIMA 2000/3K 21W/830 LED 21W 1, lm OPT3000 OPTIMA W/840 LED 29W 1, lm OPT3000/3K OPTIMA 3000/3K 29W/830 LED 29W 1, lm OPT4000 OPTIMA W/840 LED 41W 1, lm OPT4000/3K OPTIMA 4000/3K 41W/830 LED 41W 1, lm Optima LED DALI OPT2000ED OPTIMA W/840 LED DALI 21W 1, lm DALI OPT2000ED/3K OPTIMA 2000/3K 21W/830 LED DALI 21W 1, lm DALI OPT3000ED OPTIMA W/840 LED DALI 29W 1, lm DALI OPT3000ED/3K OPTIMA 3000/3K 29W/830 LED DALI 29W 1, lm DALI OPT4000ED OPTIMA W/840 LED DALI 41W 1, lm DALI OPT4000ED/3K OPTIMA 4000/3K 41W/830 LED DALI 41W 1, lm DALI Se detaljerad produktinformation på nätet: 39

42 Tivoli LED Tivoli är en downlight serie som erbjuder ett fint ljus genom den fasetterade reflektorn. TIV100 Tre storlekar till alla downlight projekt. 40 Vi förbehåller oss rätten till ändringar.

43 IP20/44 3x2,5mm² 5x2,5mm² TIV150 TIV200 Kontruktion > > Stomme i satinerad aluminium > > Dekorring i aluminium (vit) > > IP20/IP44 > > Ljusflöde, se tabell nedan > > LED-armaturens livslängd h (L80B50) Mounting > > Infälld med integrerade fjäderfästen > > Håltagning, se tabell > > Bas-modeller -o- 3x2,5 mm 2 > > DALI-modeller -o- 5x2,5 mm 2 > > Min. avstånd ovan armatur 150 mm > > Takets tjocklek 1-25 mm Mot order > > Optimerat ljusflöde till projekt Tivoli 200 H D D R TIV TIV TIV E-nummer Typ Beskrivning Effekt Kg Diameter Ljusflöde Övrig information Tivoli LED TIV100 TIVOLI 100 IP44 11W/840 11W 0, lm TIV100/3K TIVOLI 100/3K IP44 11W/830 11W 0, lm TIV150 TIVOLI 150 IP44 15W/840 15W 0, lm TIV150/3K TIVOLI 150/3K IP44 15W/830 15W 0, lm TIV200 TIVOLI 200 IP44 21W/840 21W 0, lm TIV200/3K TIVOLI 200/3K IP44 21W/830 21W 0, lm Tivoli LED DALI TIV100ED TIVOLI 100 IP44 11W/840 DALI 11W 0, lm DALI TIV100ED/3K TIVOLI 100/3K IP44 11W/830 DALI 11W 0, lm DALI TIV150ED TIVOLI 150 IP44 15W/840 DALI 15W 0, lm DALI TIV150ED/3K TIVOLI 150/3K IP44 15W/830 DALI 15W 0, lm DALI TIV200ED TIVOLI 200 IP44 21W/840 DALI 21W 0, lm DALI TIV200ED/3K TIVOLI 200/3K IP44 21W/830 DALI 21W 0, lm DALI Se detaljerad produktinformation på nätet: 41

44 Velox-paneler LED ALSD240PU/DW Velox produktfamilj är utformad för att täcka grundläggande behov av bostadsbelysning med hjälp av LED-lösningar. Velox LED-paneler är utmärkta som allmänbelysning i hemmet, och som allmänljus i kontorets korridorer och möteslokaler. ALSD168NP/DW Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. DualWhite Enstos armaturer med DualWhite är utrustade med valmöjlighet att välja mellan 3000 K och 4000 K på en och samma armatur. Dual White 1 Armatur 2 Färgtemperaturer Tunn, smidig och som infälld även godkänd i badrum. 42 Vi förbehåller oss rätten till ändringar.

45 IP20/44 2x1,5mm² ALSD168NU/DW ALSD180PP/DW Konstruktion > > Stomme av vit eller grå pulverlackerad aluminium > > Frontpanel av ljusspridande opalskiva > > Utanpåliggande modeller har fästplattor av stål > > Dimbar (triac) LED-driver ingår > > Modeller: Totaleffekter 8W, 11W och 14W, se ljusflödet i tabellen 3000 K/4000 K, väljs med armaturens kopplingsplint Ra > 80, effektfaktor 0,92 Drifttemperatur - 20 C + 30 C LED-armaturens livslängd h (L70), T a =25 C > > Triac-dimbar, se lämpliga ljusreglerare på Montering > > Utanpåliggande och infällt montage > > -o- 2x1,5 mm 2, separat kopplingsdosa ingår Mot order > > Infällda modeller kan fås med DALI-driver > > Anslutningskabel ALSD168HNU/DW E-nummer Typ Beskrivning Effekt Sockel Kg Ljusflöde Velox LED Infällt montage rund ALSD117PU/DW ALSD117PU IP44 8W 830/840 VIT 8W LED 0,3 500 lm ALSD180PU/DW ALSD180PU IP44 11W 830/840 VIT 11W LED 0,5 820 lm ALSD240PU/DW ALSD240PU IP44 14W 830/840 VIT 14W LED 0, lm ALSD117HPU/DW ALSD117HPU IP44 8W 830/840 GRÅ 8W LED 0,3 500 lm ALSD180HPU/DW ALSD180HPU IP44 11W 830/840 GRÅ 11W LED 0,5 820 lm ALSD240HPU/DW ALSD240HPU IP44 14W 830/840 GRÅ 14W LED 0, lm Velox LED Infällt montage fyrkantig ALSD168NU/DW ALSD168NU IP44 14W 830/840 VIT 14W LED 0, lm ALSD168HNU/DW ALSD168HNU IP44 14W 830/840 GRÅ 14W LED 0, lm Velox LED Utanpåliggande montage rund ALSD180PP/DW ALSD180PP IP20 11W 830/840 VIT 11W LED 0,7 820 lm ALSD240PP/DW ALSD240PP IP20 14W 830/840 VIT 14W LED 1, lm ALSD180HPP/DW ALSD180HPP IP20 11W 830/840 GRÅ 11W LED 0,7 820 lm ALSD240HPP/DW ALSD240HPP IP20 14W 830/840 GRÅ 14W LED 1, lm Velox LED Utanpåliggande montage fyrkantig ALSD168NP/DW ALSD168NP IP20 14W 830/840 VIT 14W LED 1, lm ALSD168HNP/DW ALSD168HNP IP20 14W 830/840 GRÅ 14W LED 1, lm Se detaljerad produktinformation på nätet: 43

46 ALSD180PP/DW ALSD117PU/DW - min. 300 mm ALSD168NU/DW - min. 340 mm ALSD180PU/DW - min. 360 mm ALSD240PU/DW - min. 480 mm 245mm 132mm 45mm 26mm min. 30 mm Max. 20 mm ALSD168NU/DW - 152x152 mm ALSD168NU/DW - 168x168 mm ALSD117PU/DW - Ø108 mm ALSD180PU/DW - Ø165 mm ALSD240PU/DW - Ø225 mm ALSD117PU/DW - Ø117 mm ALSD180PU/DW - Ø180 mm ALSD240PU/DW - Ø240 mm IP 20 IP 44 ALSD168NP/DW Velox-panelernas mått vid infällt montage ALSD180PP/DW Ø 180mm ALSD240PP/DW Ø 240mm IP20 ALSD168NP/DW 168mm Färgtemperaturen väljs enkelt vid installation 44 Vi förbehåller oss rätten till ändringar.

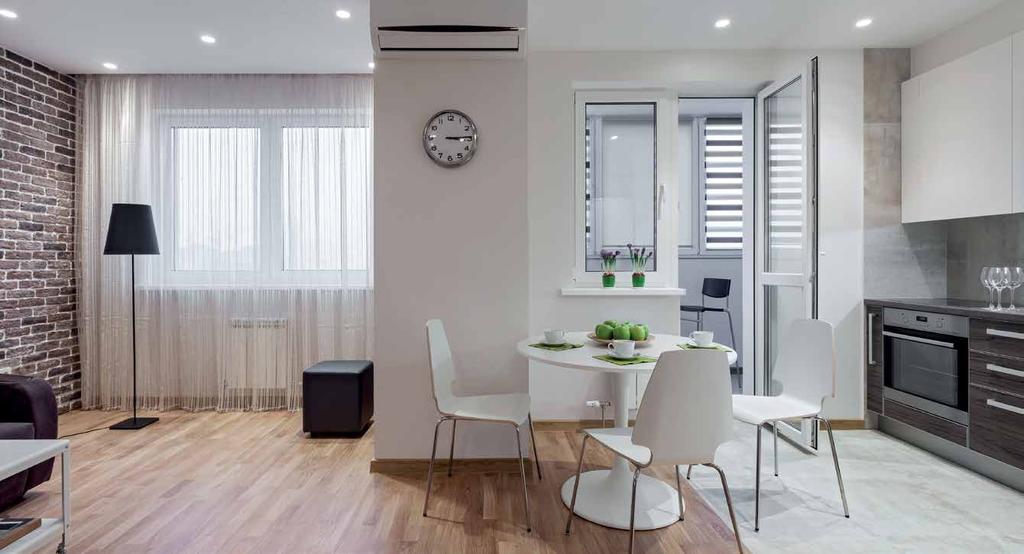

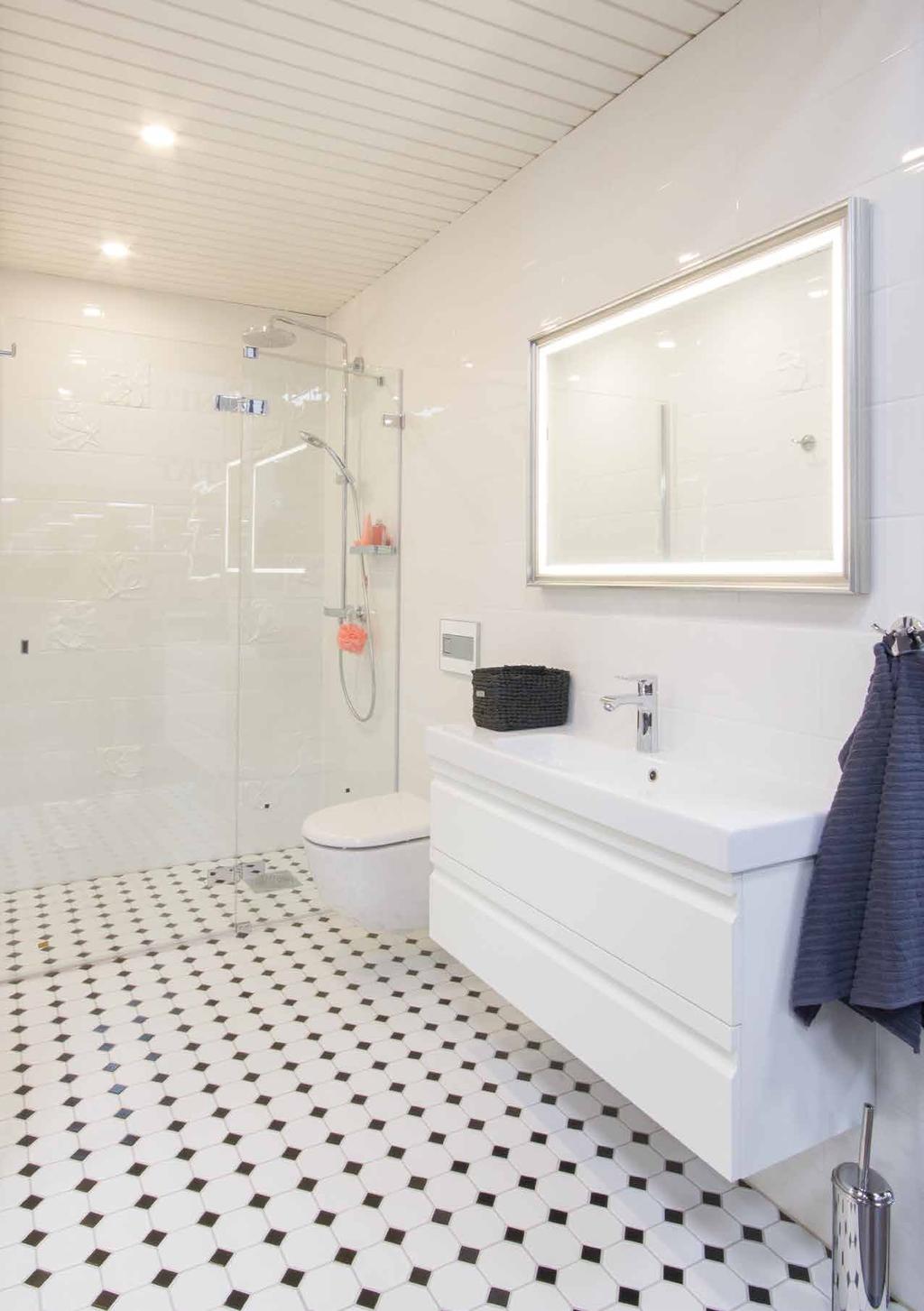

47 Velox paneler kan användas i både offentliga och privata utrymmen. Smidig både som infälld och som utanpåliggande. IP44 klassningen gör att den infällda passar utmärkt i t ex badrum. Vi förbehåller oss rätten till ändringar. 45

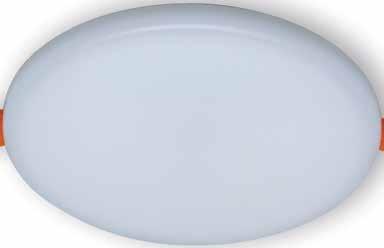

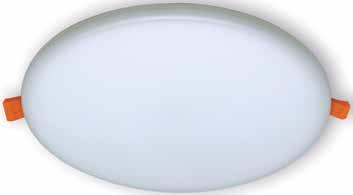

48 Velox Frameless LED ALFD125NU ALFD155PU Velox produktfamilj är utformad för att täcka grundläggande behov av bostadsbelysning med hjälp av LED-lösningar. Frameless Velox LED-paneler är utmärkta som allmänbelysning i hemmet, och som allmänljus i kontorets korridorer och möteslokaler. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Gränslös belysning för alla utrymmen. 46 Vi förbehåller oss rätten till ändringar.

49 IP44 2x1,5mm² ALFD215PU ALFD125WNU Konstruktion > > Stomme aluminium > > Frontpanel av ljusspridande opalskiva > > Dimbar (triac) LED-driver ingår > > Modeller: Totaleffekter 11W, 15W, 22W, 30W, se ljusflödet i tabellen 4000K eller 3000K, Ra > 80, effektfaktor 0,92 Drifttemperatur - 20 C + 30 C LED-armaturens livslängd h (L70), T a = 25 C Triac-dimbar, se lämpliga ljusreglerare på Montering > > Infällt montage > > -o- 2x1,5 mm 2, separat seriekopplingsdosa medföljer Mot order > > Med DALI-driver > > Anslutningskabel E-nummer Typ Beskrivning Effekt Sockel Kg Ljusflöde Fyrkantig ALFD125NU ALFD125NU IP44 11W/840 LED 11W LED 0,3 820 lm ALFD125WNU ALFD125WNU IP44 11W/830 LED 11W LED 0,3 800 lm Rund ALFD125PU ALFD125PU IP44 11W/840 LED 11W LED 0,3 760 lm ALFD125WPU ALFD125WPU IP44 11W/830 LED 11W LED 0,3 740 lm ALFD155PU ALFD155PU IP44 15W/840 LED 15W LED 0, lm ALFD155WPU ALFD155WPU IP44 15W/830 LED 15W LED 0, lm ALFD185PU ALFD185PU IP44 22W/840 LED 22W LED 0, lm ALFD185WPU ALFD185WPU IP44 22W/830 LED 22W LED 0, lm ALFD215PU ALFD215PU IP44 30W/840 LED 30W LED 0, lm ALFD215WPU ALFD215WPU IP44 30W/830 LED 30W LED 0, lm Se detaljerad produktinformation på nätet: 47

50 ALFD125NU min. 30 mm Max. 20 mm ALFD125NU - Ø105 mm ALFD125WNU - Ø105 mm ALFD125PU/ALFD125WPU - Ø105 mm ALFD155PU/ALFD155WPU - Ø135 mm ALFD185PU/ALFD185WPU - Ø165 mm ALFD215PU/ALFD215WPU - Ø195 mm IP20 IP44 ALFD125NU - 125x125 mm ALFD125WNU - 125x125 mm ALFD125PU/ALFD125WPU - Ø125 mm ALFD155PU/ALFD155WPU - Ø155 mm ALFD185PU/ALFD185WPU - Ø185 mm ALFD215PU/ALFD215WPU - Ø215 mm ALFD185PU 48 Vi förbehåller oss rätten till ändringar.

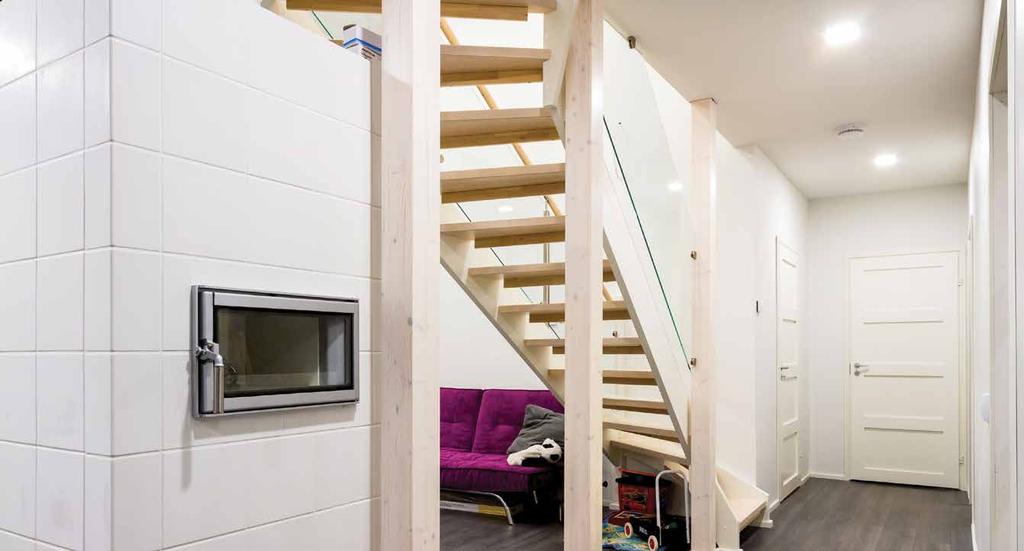

51 Frameless Velox LED panels light up your home beautifully. Elegant luminaires become one with the rest of the interior. Vi förbehåller oss rätten till ändringar. 49

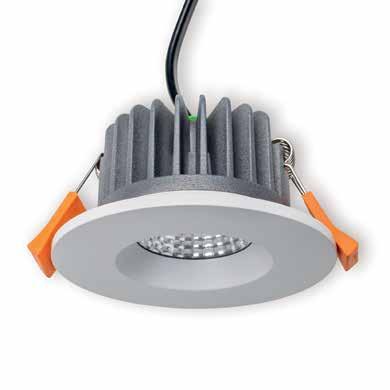

52 Velox-downlights LED ALS90WRD Velox produktfamilj är utformad för att täcka grundläggande behov av allmänbelysning. Velox LED-downlight är en produktfamilj som passar utmärkt både som allmänt- och riktat ljus både i hemmamiljö och i offentliga utrymmen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Små downlights för en snygg och modern finish. 50 Vi förbehåller oss rätten till ändringar.

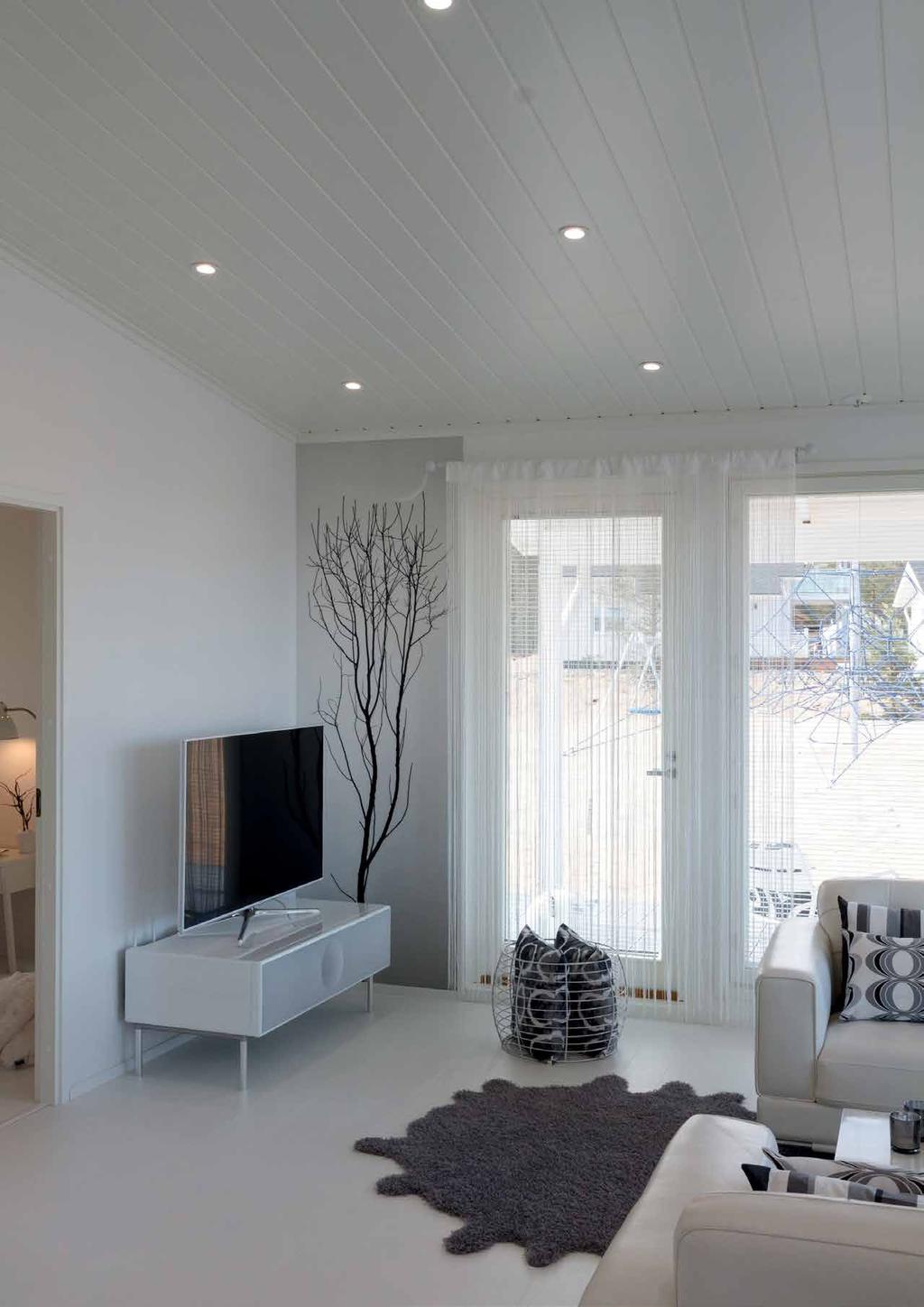

53 IP20/44 2x1,5mm² ALS85WSD Konstruktion > > Stomme och kylelement: aluminium > > Färg: vit > > Driver ingår > > Modeller: Justerbara modeller 4W, spridningsvinkel 20, justerbar 30 Fasta modeller 9W, spridningsvinkel 60, dimbar 4000 K eller 3000 K, Ra>80, effektfaktor 0,96 Drifttemperatur 20 C C LED-armaturens livslängd h (L70), T a =25 C > > Triac-dimbar fasta modeller, se lämpliga ljusreglerare på Montering > > -o- 2x1,5 mm², separat kopplingsbox ingår > > Takets tjocklek 1-20 mm ALS90NR ALS90NS E-nummer Typ Beskrivning Kg ø Håltagning Ljusflöde Dimbar Velox Downlight justerbar rund ALS90NR ALS90NR 4W/840 LED WH 0,3 75 mm 340 lm ALS90NR/3K ALS90NR/3K 4W/830 LED WH 0,3 75 mm 320 lm Velox Downlight justerbar fyrkantig ALS90NS ALS90NS 4W/840 LED WH 0,3 75 mm 340 lm ALS90NS/3K ALS90NS/3K 4W/830 LED WH 0,3 75 mm 320 lm Velox Downlight fast rund ALS90WRD ALS90WRD 9W/840 LED WH 0,5 70 mm 740 lm Triac ALS90WRD/3K ALS90WRD/3K 9W/830 LED WH 0,5 70 mm 670 lm Triac Velox Downlight fast fyrkantig ALS85WSD ALS85WSD 9W/840 LED WH 0,5 70 mm 740 lm Triac ALS85WSD/3K ALS85WSD/3K 9W/830 LED WH 0,5 70 mm 670 lm Triac Se detaljerad produktinformation på nätet: 51

54 ALS90NR ø 90 ø mm 75mm mm 70mm 101% 47 mm 41mm ALS90WRD ALS90WRD ALS90NR 85mm 90mm 85mm 90mm 70mm 400 mm 75mm 400 mm 65 47mm 41mm 39 ALS85WSD ALS90NS 20 Driver 4W >5 mm >50 mm mm Velox-alasvalojen mitoitus Dimensioner för Velox-downlights IP44/IP20 fasta modeller IP20 justebar modeller Driver 9W 52 Vi förbehåller oss rätten till ändringar.

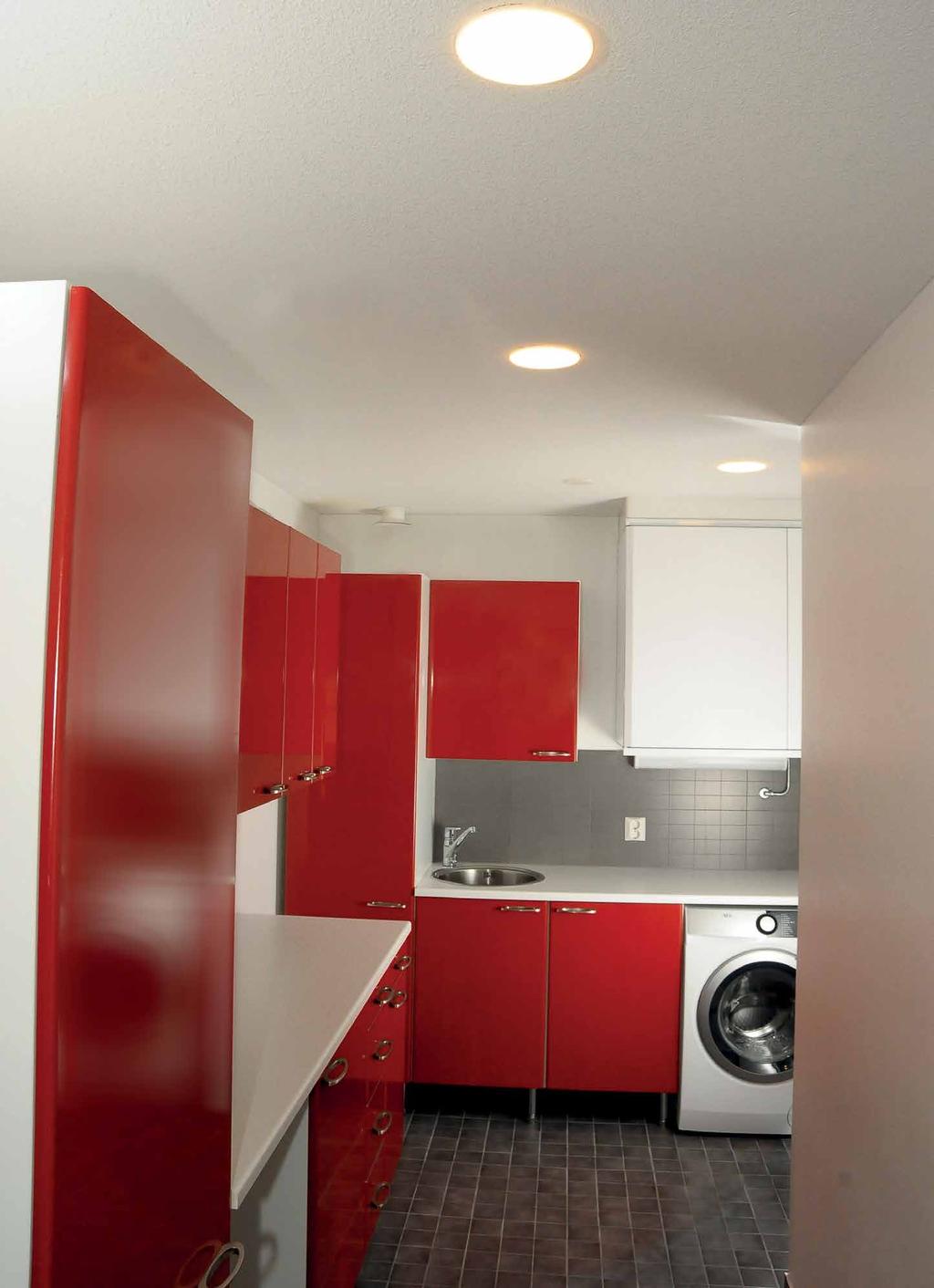

55 Velox-downlights är energieffektiva infällda armaturer för alla utrymmen i hemmet eller på kontoret. Vi förbehåller oss rätten till ändringar. 53

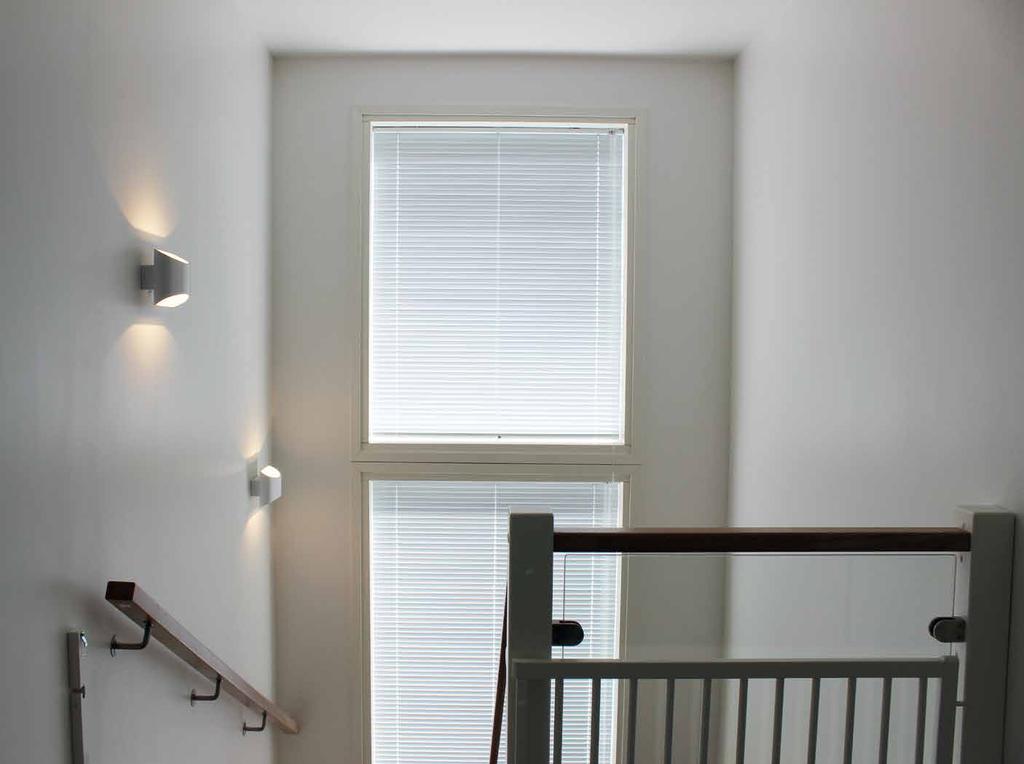

56 Lampett LED Lampett är en stilren väggarmatur som ger ett harmoniskt ljus. Lampett lämpar sig särskilt bra i korridorer, trappspindlar och som dekorbelysning. Harmoniskt ljus var än du önskar! 54 Vi förbehåller oss rätten till ändringar.

57 IP20 3x2,5mm² Konstruktion > > Stomme och skärm av aluminium > > 9W/600lm > > 3000 K, Ra >90 > > LED-armaturens livslängd h > > Triac-dimbar Montering > > Väggmonterad > > -o 3x2,5 mm 2 9W 600 lm E-nummer Typ Beskrivning Kg Ljusflöde Lampett LM9220D/3K LM9220D/3K LED 9W/830 WH 1,6 600 lm Se detaljerad produktinformation på nätet: 55

58 Luxova LED Luxova är en dekorativ lampett anpassad för både offentlig och hemmamiljö. Luxova - smidig och elegant! 56 Vi förbehåller oss rätten till ändringar.

59 IP20 3x2,5mm² Konstruktion > > Stomme och skärm av aluminium > > 9W/600lm > > 3000 K, Ra >90 > > LED-armaturens livslängd h > > Triac-dimbar Montering > > Väggmonterad > > -o 3x2,5 mm 2 9W 600 lm E-nummer Typ Beskrivning Kg Ljusflöde Luxova LX8170D/3K LX8170D/3K LED 8W/830 WH 1,6 600 lm Se detaljerad produktinformation på nätet: 57

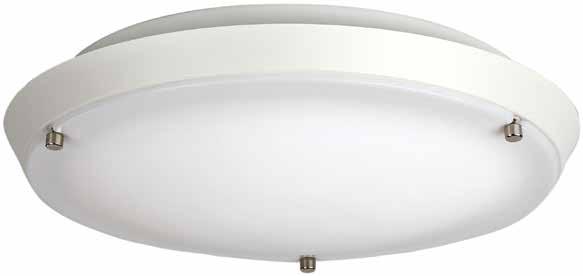

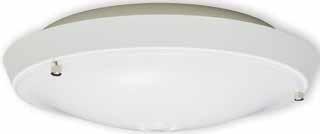

60 AVD370 LED TC E27 AVD370 är särskilt designad för att lysa upp offentliga miljöer - men ljusbilden fungerar lika fint i privata utrymmen. Move! Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Designad armatur som passar perfekt i både offentlig- och privatmiljö. 58 Vi förbehåller oss rätten till ändringar.

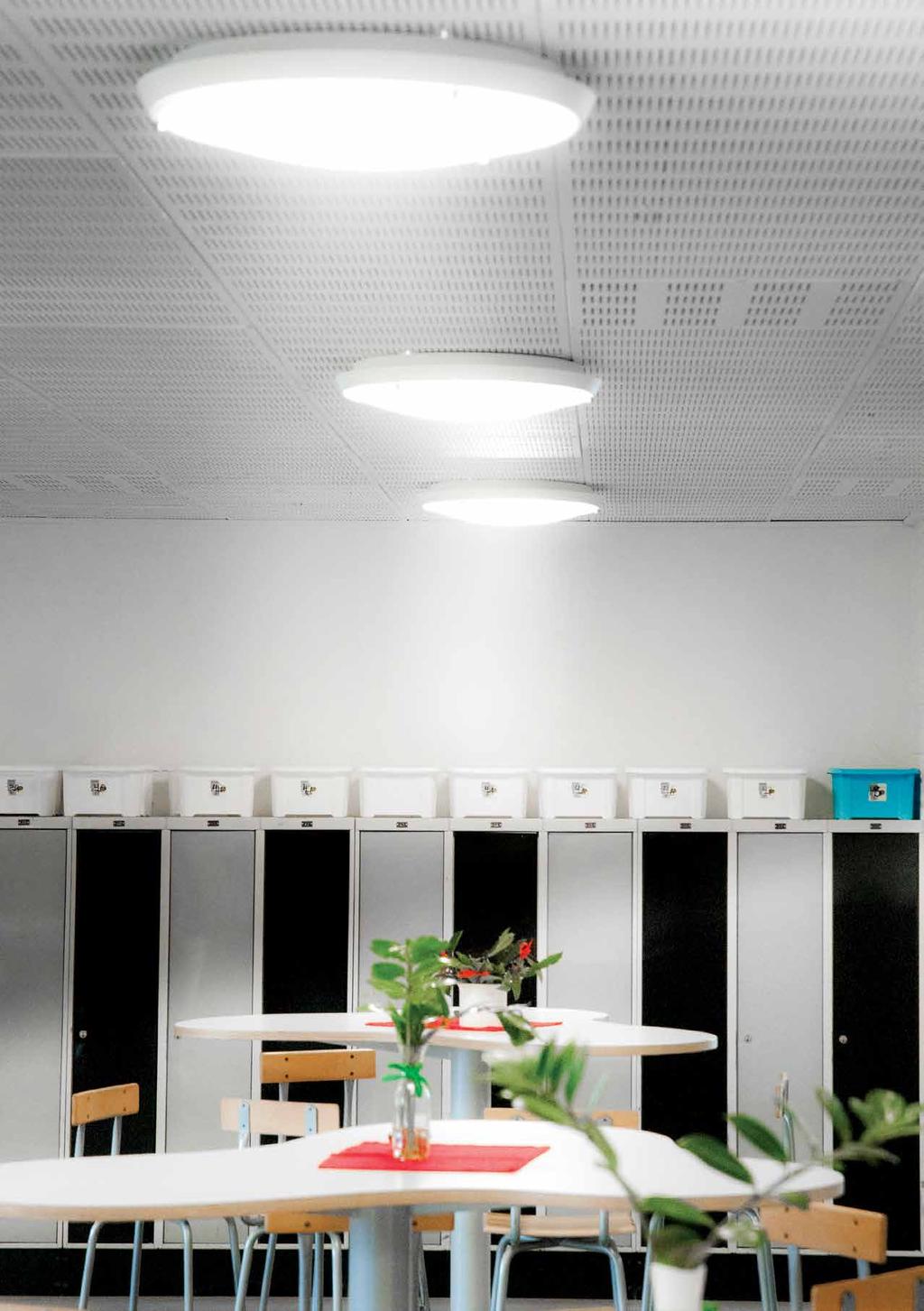

61 IP21/44 5x2,5mm² AVD370 PIR-sensorarmatur Konstruktion > > Kupa av opalpolykarbonat eller glas > > Stomme av aluminium > > Färgtemperatur 3000K/4000K > > LED-modell: 14W, ljusflöde 1468 lm (3000 K), 1516 lm (4000 K), 18W, ljusflöde 1842 lm (3000 K), 1902 lm (4000 K), 3000 K och 4000 K, Ra >80, effektfaktor 0,9 Drifttemperatur -20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVD370 PIR ljuset tänds automatiskt när varm rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet. > > AVD370 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet > > 1 10 V > > DALI > > Switch Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdjup 28 mm, håltagning ø 315 mm, kupans diameter ø 370 mm > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling, PIR-/RADAR-modeller 5x2,5 mm 2 +2x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontering 1,7 2,7 m höjd Lämplig för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment E-nummer Typ Beskrivning Sockel Kg Ljusflöde AVD370 LED AVD L AVD370 LED 14W/840 IP44 LED 1, lm AVD L/3K AVD370 LED 14W/830 IP44 LED 1, lm AVD L AVD370 LED 18W/840 IP44 LED 1, lm AVD L/3K AVD370 LED 18W/830 IP44 LED 1, lm AVD370 LED glas kupa AVD LG AVD370 LED 14W/840 IP44 GLAS LED 1, lm AVD LG/3K AVD370 LED 14W/830 IP44 GLAS LED 1, lm AVD LG AVD370 LED 18W/840 IP44 GLAS LED 1, lm AVD LG/3K AVD370 LED 18W/830 IP44 GLAS LED 1, lm AVD370 LED DIM 1-10V AVD DL AVD370 LED DIM 14W/840 IP44 LED 1, lm AVD DL/3K AVD370 LED DIM 14W/830 IP44 LED 1, lm AVD DL AVD370 LED DIM 18W/840 IP44 LED 1, lm AVD DL/3K AVD370 LED DIM 18W/830 IP44 LED 1, lm AVD370 LED DIM 1-10V glas kupa AVD DLG AVD370 LED DIM 14W/840 GLAS LED 1, lm AVD DLG/3K AVD370 LED DIM 14W/830 GLAS LED 1, lm AVD DLG AVD370 LED DIM 18W/840 GLAS LED 1, lm AVD DLG/3K AVD370 LED DIM 18W/830 GLAS LED 1, lm AVD370 LED DIM DALI/SWITCH AVD DDL AVD370 LED DALI SWITCH 14W/840 LED 1, lm AVD DDL/3K AVD370 LED DALI SWITCH 14W/830 LED 1, lm AVD DDLG AVD370 LED DALI SWITCH 14W/840 GL LED 1, lm AVD DDLG/3K AVD370 LED DALI SWITCH 14W/830 GL LED 1, lm AVD DDL AVD370 LED DALI SWITCH 18W/840 LED 1, lm AVD DDL/3K AVD370 LED DALI SWITCH 18W/830 LED 1, lm AVD DDLG AVD370 LED DALI SWITCH 18W/840 GL LED 1, lm AVD DDLG/3K AVD370 LED DALI SWITCH 18W/830 GL LED 1, lm Se detaljerad produktinformation på nätet: 59

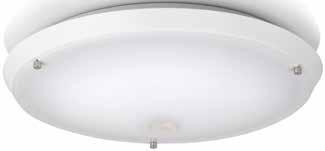

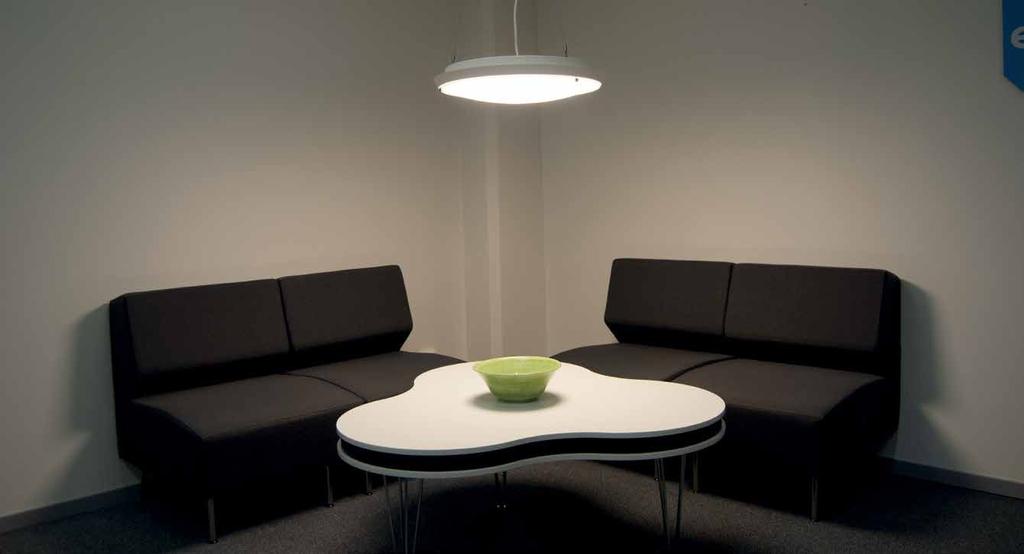

62 E-nummer Typ Beskrivning Sockel Kg Ljusflöde AVD370 LED PIR on/off AVD L AVD370 LED PIR 14W/840 IP44 LED 1, lm AVD L/3K AVD370 LED PIR 14W/830 IP44 LED 1, lm AVD L AVD370 LED PIR 18W/840 IP44 LED 1, lm AVD L/3K AVD370 LED PIR 18W/830 IP44 LED 1, lm AVD370 LED Radar on/off glas kupa AVD LG AVD370 LED RADAR 14W/840 IP44 LED 1, lm AVD LG/3K AVD370 LED RADAR 14W/830 IP44 LED 1, lm AVD LG AVD370 LED RADAR 18W/840 IP44 LED 1, lm AVD LG/3K AVD370 LED RADAR 18W/830 IP44 LED 1, lm AVD370 LED PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till. Grundljuset kan stängas av 1h efter senaste rörelse om så önskas. OBS! 6-ledare vid master/slav AVD DL AVD370 LED PIR DIM 14W/840 LED 1, lm AVD DL/3K AVD370 LED PIR DIM 14W/830 LED 1, lm AVD DL AVD370 LED PIR DIM 18W/840 LED 1, lm AVD DL/3K AVD370 LED PIR DIM 18W/830 LED 1, lm AVD370 LED Radar grundljus och glas kupa. Lyser konstant med ca 5%, radar styr belysningen till. 4-ledare vid master/slav AVD DLG AVD370 LED RADAR DIM 14W/840 LED 1, lm AVD DLG/3K AVD370 LED RADAR DIM 14W/830 LED 1, lm AVD DLG AVD370 LED RADAR DIM 18W/840 LED 1, lm AVD DLG/3K AVD370 LED RADAR DIM 18W/830 LED 1, lm AVD370 LED med batteri back-up AVD L/1M AVD370 LED BATTERI 14W/840 LED 1, lm AVD L/1M AVD370 LED BATTERI 18W/840 LED 1, lm AVD DL/1M AVD370 LED PIR DIM BAT 14W/840 LED 1, lm AVD DL/1M AVD370 LED PIR DIM BAT 18W/840 LED 1, lm AVD370 med polykarbonat kupa AVD370 AVD370 2xE27 E27 0,9 AVD370 med glas kupa AVD370.01PE27G AVD370 1xE27 GLAS E27 1, AVD370.02PE27G AVD370 2xE27 GLAS E27 1,7 AVD370 med elektroniskt driftdon (HF) AVD E AVD370 2X18W HF LJUSKÄLLA G24-q2 1,2 AVD370 tillbehör AVL370 INFÄLLNADSDETALJER AVD AVL372 MODULPLATTA 600X600MM AVD cc AVD Vi förbehåller oss rätten till ändringar.

63 AVD370 ger det lilla extra ur en plafond. Design, funktion och perfekt ljus ut ur kupan. Vi förbehåller oss rätten till ändringar. 61

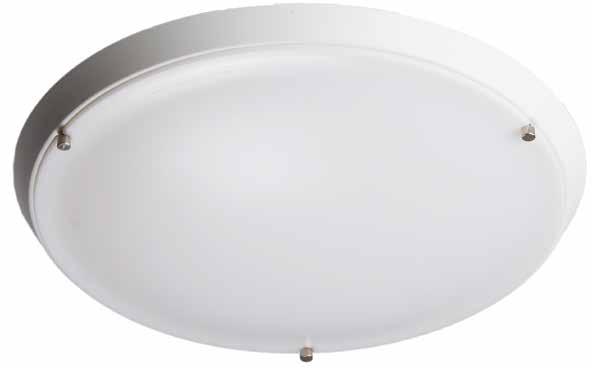

64 AVD550 LED TC AVD550 är en elegant designarmatur av modell större. Tillbehör för infällnad, färdig 600x600 modulplatta och pendeldetaljer gör att hela AVD-serien ger stora möjligheter till komplett design i projektet. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Stor designad armatur som passar både utanpåliggande, infälld och pendlad. 62 Vi förbehåller oss rätten till ändringar.

65 IP21 5x2,5mm² AVD550 PIR-sensorarmaturer AVD550 med AVL551 vajerupphäng Konstruktion > > Kupa av opalpolykarbonat eller glas, LEDmodeller med polykarbonatkupa > > Stomme av aluminium > > Ljuskällor ingår i leveransen > > LED-modeller: Totaleffekt 39W, ljusflöde 3890 (3 K) och 4030 (4 K) Ra >80, effektfaktor 0,94, DALI 0,98 Drifttemperatur -20 C +25 C LED-modulens livslängd h (L70), T a =25 C Styrning > > AVD550 PIR-armaturerna är utrustade med infraröd rörelsesensor (PIR) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä. > > AVD550 RADAR-armaturerna är utrustade med rörelsesensorer baserade på högfrekvensteknik (radar) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä > > 1 10 V > > Switch dim/dali Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdjup 30 mm, håltagning ø 485 mm, kupans diameter ø 550 mm > > AVL551 vajerupphängningsdetaljer > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment AVD550 LED AVD Ø % E-nummer Typ Beskrivning Effekt Sockel Kg Övrig information AVD550 LED AVD L AVD550 LED 39W/840 39W LED 3, AVD L/3K AVD550 LED 39W/830 39W LED 3, AVD DDL AVD550 LED 39W/840 DALI SWITCH 39W LED 3,2 DALI AVD DDL/3K AVD550 LED 39W/830 DALI SWITCH 39W LED 3,2 DALI AVD550 tillbehör AVL550 INFÄLLNADSDETALJER AVD AVL551 VAJERUPPHÄNG AVD AVL552 MODULPLATTA 600X600MM Se detaljerad produktinformation på nätet: 63

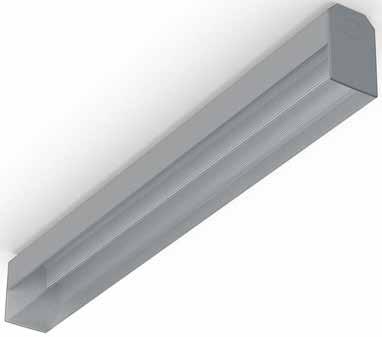

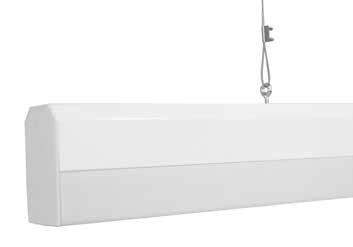

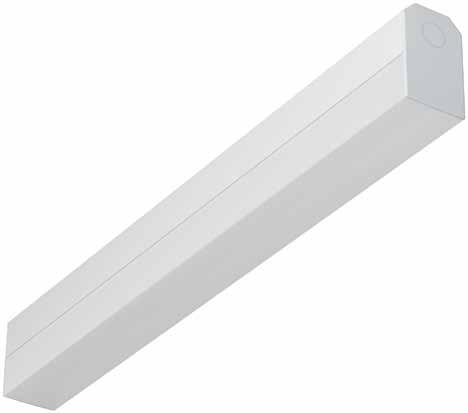

66 AVR67 LED T5 AVR67 LED Jono med fyrkantig kupa är en flexibel och stilfull LED- och T5-universalarmatur, som passar i alla miljöer. Det finns alltid plats för en Jono. Med armaturens tillbehör finns möjlighet till en rad användningsområden så som att t ex pendla och rampa för att belysa t ex postboxar i entréer eller som snygg dekorbelysning i tak eller väggvinkeln. Move! DALI Dimming Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Smidig armatur med fyrkantig kupa som ger den ett brett användningsområde. 64 Vi förbehåller oss rätten till ändringar.

67 IP44 5x2,5mm² AVR67 vit med klar kupa AVR67 aluminium med klar kupa Konstruktion > > Kupa av klar räfflad eller opalfärgad polykarbonat, LED-modellerna med opalkupa > > Stomme av aluminium > > LED-modeller: Totaleffekt 10W, ljusflöde 895 lm (3000 K), 950 lm (4000 K), 15W, ljusflöde 1342 lm (3000 K), 1425 lm (4000 K), 20W, ljusflöde 1790 lm (3000 K), 1900 lm (4000 K), 3000 K och 4000 K, Ra >80, effektfaktor 0,94 Drifttemperatur - 20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVR67 RADAR-armaturerna är utrustade med rörelsesensor baserad på högfrekvensteknik (radar) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä. > > 1 10 V > > DALI > > Switch Montering > > Tak-, vägg- och hörnmontage > > Vajerupphängnings möjlighet med tillbehör AVL601 > > Snabbkopplingsplint 5x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7-2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment > > Vajerupphängningsdetaljer Mot order > > AVR67 LED-modeller med radarsensor AVR67 + vajerupphäng E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information Bas-LED Jono fyrkant AVR67.110L JONO LED 10W/840 FYRKANT LED 0, lm AVR67.110L/3K JONO LED 10W/830 FYRKANT LED 0, lm AVR67.115L JONO LED 15W/840 FYRKANT LED 1, lm AVR67.115L/3K JONO LED 15W/830 FYRKANT LED 1, lm AVR67.120L JONO LED 20W/840 FYRKANT LED 1, lm AVR67.120L/3K JONO LED 20W/830 FYRKANT LED 1, lm LED Jono fyrkant med Dali/SwitchDim AVR67.115DDL JONO LED 15W/840 DIM DALI/SWIT LED 1, lm AVR67.115DDL/3K JONO LED 15W/830 DIM DALI/SWIT LED 1, lm AVR67.120DDL JONO LED 20W/840 DIM DALI/SWIT LED 1, lm AVR67.120DDL/3K JONO LED 20W/830 DIM DALI/SWIT LED 1, lm Se detaljerad produktinformation på nätet: 65

68 E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information Jono fyrkant T5 (ø 16 mm) med elektroniskt driftdon (HF) AVR67.014E JONO 14W T5 KLAR FYRKANT G5 1, AVR67.021E JONO 21W T5 KLAR FYRKANT G5 1, AVR67.024E JONO 24W T5 HO KLAR FYRKANT G5 1, AVR67.028E JONO 28W T5 KLAR FYRKANT G5 1, AVR67.035E JONO 35W T5 KLAR FYRKANT G5 2, AVR67.049E JONO 49W T5 HO KLAR FYRKANT G5 2, Jono fyrkant T5 (ø 16 mm) med elektroniskt driftdon (HF) och opal kupa AVR67.014EO JONO 14W T5 FYRKANT G5 1, AVR67.021EO JONO 21W T5 FYRKANT G5 1, AVR67.028EO JONO 28W T5 FYRKANT G5 1, AVR67.035EO JONO 35W T5 FYRKANT G5 2, Jono fyrkant aluminium T5 (ø 16 mm) med elektroniskt driftdon (HF) AVR67.014EAL JONO 14W T5 KLAR ALU FYRKANT G5 1, AVR67.021EAL JONO 21W T5 KLAR ALU FYRKANT G5 1, AVR67.028EAL JONO 28W T5 KLAR ALU FYRKANT G5 1, AVR67.035EAL JONO 35W T5 KLAR ALU FYRKANT G5 2, Jono tillbehör AVL601 VAJERUPPHÄNG TILL JONO AVL605 FÄSTBLECK FÖR SAMMANLÄNK AVL608 RAMPFÄSTE 90 GR AVL609 SNABBFÄSTEN AVR67.110L AVR67.014E L % 66 Vi förbehåller oss rätten till ändringar.

69 Det fyrkantiga utseendet ger en modern design och sprider ljuset väl i utrymmet. Vi förbehåller oss rätten till ändringar. 67

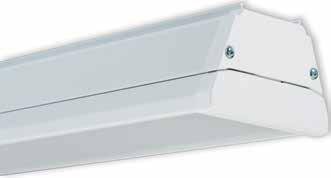

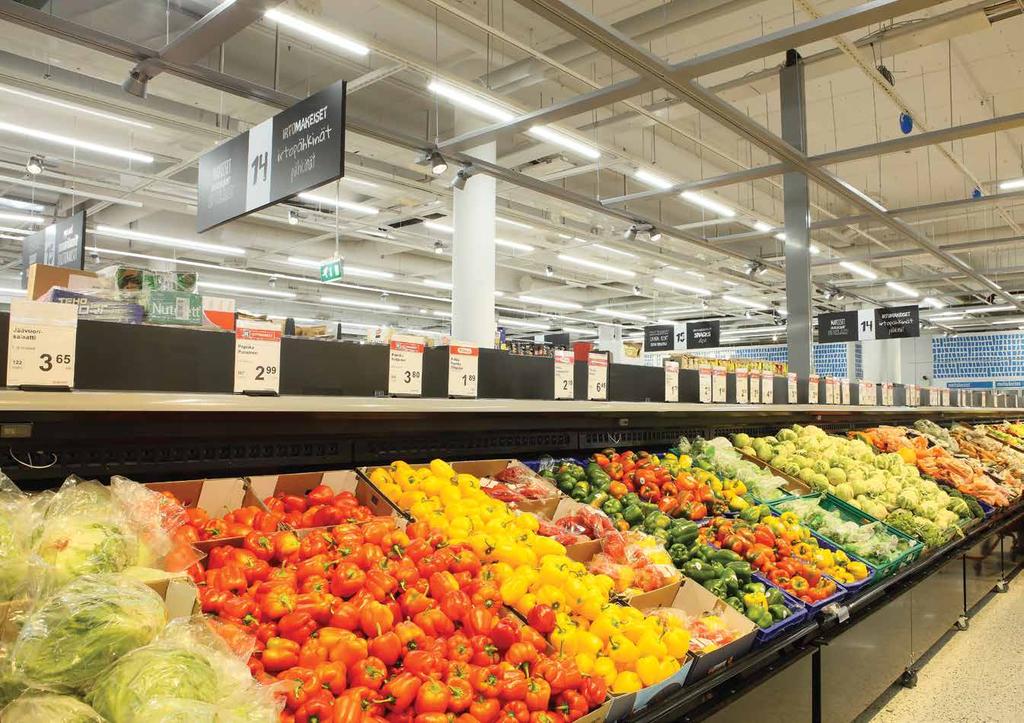

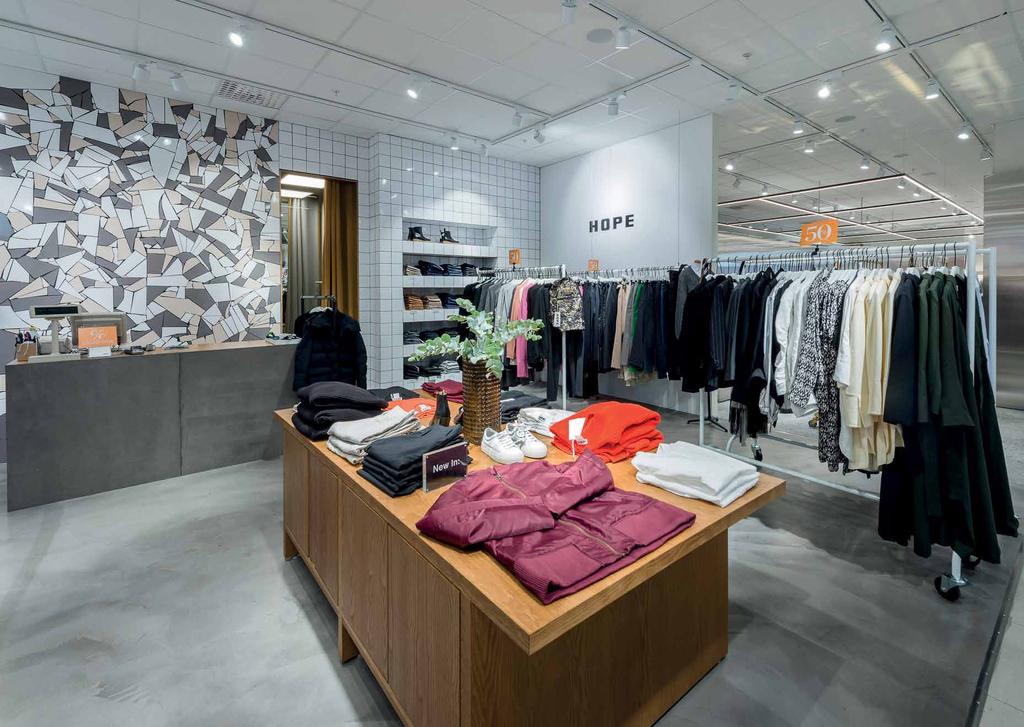

70 Marlo LED Marlo är i grunden designad och skapad för belysning i butik och detaljhandeln men IP23-klassningen och de olika optiska alternativen ger armaturserien flera olika möjligheter i de flesta projekten. Optik i världsklass. 68 Vi förbehåller oss rätten till ändringar.

71 IP23 5x2,5mm² EnstoNET Marlo 3R Konstruktion > > Stomme av aluminium, färg vit > > Gavlar - stötsäker, varm och UV beständig vit polykarbonat > > Lins (PC) > > Optik: Bredstrålande optik (WB/90 ) Medelstrålande optik (MB/60 ) Gångoptik butik (O) Hylloptik butik (DAS) > > DALI- och basmodeller > > Mikroprismatisk optik (MP): MA12MP: 4000 lm 32W MA15MP: 5000 lm 40W > > Ljusflöde, se tabell > > 4000 K, effektfaktor 0,98, Ra >80 > > Drifttemperatur 20 C C > > LED-armaturens livslängd h (L70B50), T a =25 C Montering > > I tak med AMJK1-fäste som ingår > > I armaturskena med fjäderfäste AMJK2 > > På vajer med fäste AMJKSK10 > > Mot order: Genomkopplingskit i olika längder Mot order > > Med anslutningskabel > > Skräddarsydd ljusdistribution > > EnstoNet (IP20) > > 3000 K-modeller > > Modeller med mikroprisma optik (endast med Sladd alt EnstoNetanslutning) > > Sensorer > > Genomkopplingskit > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. Marlo med mikroprismatisk optik E-nummer Typ Beskrivning Effekt Kg Längd Ljuskurva Kontroll Ljusflöde Marlo - Bredstrålande optik (WB) MA12WB MA12WB LED IP23 42W/840 42W 3, WB 5500 lm MA12WBED MA12WBED LED IP23 42W/840 DA 42W 3, WB DALI 5500 lm MA15WB MA15WB LED IP23 52W/840 52W 3, WB 7370 lm MA15WBED MA15WBED LED IP23 52W/840 DA 52W 3, WB DALI 7370 lm MA123RWB MA123RWB LED IP23 39W/840 39W 3, R WB 5840 lm MA123RWBED MA123RWBED LED IP23 39W/840 DA 39W 3, R WB DALI 5840 lm MA153RWB MA153RWB LED IP23 49W/840 49W 4, R WB 7300 lm MA153RWBED MA153RWBED LED IP23 49W/840 DA 49W 4, R WB DALI 7300 lm Marlo - Medelstrålande optik (MB) MA12MB MA12MB LED IP23 42W/840 42W 3, MB 5940 lm MA12MBED MA12MBED LED IP23 42W/840 DA 42W 3, MB DALI 5940 lm MA15MB MA15MB LED IP23 52W/840 52W 3, MB 7430 lm MA15MBED MA15MBED LED IP23 52W/840 DA 52W 3, MB DALI 7430 lm MA123RMB MA123RMB LED IP23 39W/840 39W 3, R MB 5840 lm MA123RMBED MA123RMBED LED IP23 39W/840 DA 39W 3, R MB DALI 5840 lm MA153RMB MA153RMB LED IP23 49W/840 49W 4, R MB 7380 lm MA153RMBED MA153RMBED LED IP23 49W/840 DA 49W 4, R MB DALI 7380 lm Se detaljerad produktinformation på nätet: 69

72 E-nummer Typ Beskrivning Effekt Kg Längd Ljuskurva Kontroll Ljusflöde Marlo - Gångoptik butik (O) MA12O MA12O LED IP23 42W/840 42W 3, O 5780 lm MA12OED MA12OED LED IP23 42W/840 DA 42W 3, O DALI 5780 lm MA15O MA15O LED IP23 52W/840 52W 3, O 7230 lm MA15OED MA15OED LED IP23 52W/840 DA 52W 3, O DALI 7230 lm MA123RO MA123RO LED IP23 39W/840 39W 3, R O 5800 lm MA123ROED MA12O3RED LED IP23 39W/840 DA 39W 3, R O DALI 5800 lm MA153RO MA153RO LED IP23 49W/840 49W 4, R O 7490 lm MA153ROED MA153ROED LED IP23 49W/840 DA 49W 4, R O DALI 7490 lm Marlo - Hylloptik butik (DAS) MA12DAS MA12DAS LED IP23 42W/840 42W 3, DAS 5860 lm MA12DASED MA12DASED LED IP23 42W/840 DA 42W 3, DAS DALI 5860 lm MA15DAS MA15DAS LED IP23 52W/840 52W 3, DAS 7330 lm MA15DASED MA15DASED LED IP23 52W/840 DA 52W 3, DAS DALI 7330 lm MA123RDAS MA123RDAS LED IP23 39W/840 39W 3, R DAS 5880 lm MA123RDASED MA123RDASED LED IP23 39W/840 DA 39W 3, R DAS DALI 5880 lm MA153RDAS MA153RDAS LED IP23 49W/840 49W 4, R DAS 7600 lm MA153RDASED MA153RDASED LED IP23 49W/840 DA 49W 4, R DAS DALI 7600 lm Marlo tillbehör AMJK1 FJÄDERSTÖD PAR fjäderfäste par AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, vit AMJK3 FJÄDERSTÖD PAR 50X110 fjäderfäste par för upphängning skena, 110 mm bred, stål AMJK3V FJÄDERSTÖD PAR 50X110 VIT fjäderfäste par för upphängning skena, 110 mm bred, vit 70 Vi förbehåller oss rätten till ändringar.

73 WB 3R WB MB 3R MB O 3R O DAS 3R DAS MP Fjäderfästen AMJK1 och AMJK mm / 1470 mm Vi förbehåller oss rätten till ändringar. 71

74 Stage LED Stage är en energieffektiv och mångsidig spotlight för alla applikationer. Snygg och kraftfull. 72 Vi förbehåller oss rätten till ändringar.

75 IP20 Konstruktion > > Stomme av vit eller svart pulverlackerad aluminium > > Effekt: 42W och 55W, se ljusflöde i tabellen > > Ljusfördelning: 30 och 50 (42W) 40 (55W) > > 3000 K, Ra>90 > > MacAdams 2-SDCM > > LED-modulens livslängd: h L80B10 Montering > > 3-fasskena > > GA69 multi adapter Mot order > > Stomme i silver > > DALI > > Andra ljusfördelningar och ljusflöden > > Andra färgtemperaturer och Ra alternativ > > Specialversioner för bröd/kött/fisk/ frukt- och grönsaksdiskar 42W 30 42W 50 55W 40 Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] E-nummer Typ Beskrivning Sockel Färg Kg Ljusfördelning Effekt Ljusflöde Stage ST33FL930WH STAGE 930WH 3300LM FL WH LED Vit 1, W 3300 lm ST33FL930BL STAGE 930BL 3300LM FL BL LED Svart 1, W 3300 lm ST34WF930WH STAGE 930WH 3375LM WFL WH LED Vit 1, W 3375 lm ST34WF930BL STAGE 930BL 3375LM WFL BL LED Svart 1, W 3375 lm ST50FL930BL STAGE 930BL 5000LM FL BL LED Svart 1, W 5000 lm ST50FL930WH STAGE 930WH 5000LM FL WH LED Vit 1, W 5000 lm Produkter markerad i orange är lagerprodukter med kortare leveranstid. Se detaljerad produktinformation på nätet: 73

76 Arena LED Arena är en kraftfull och praktiskt designad spotlight. Kraftfullt spotlightalternativ. 74 Vi förbehåller oss rätten till ändringar.

77 IP20 Konstruktion > > Stomme av vit eller svart pulverlackerad aluminium > > Effekt: 42W och 55W, se ljusflöde i tabellen > > Ljusfördelning: 30 och 50 (42W) 40 och 60 (55W) > > 3000 K, Ra>80 ja Ra>90 > > MacAdams 2-SDCM > > LED-modulens livslängd: h L80B10 Montering > > 3-fasskena > > GA69 multiadapter Mot order > > Stomme i silver > > DALI > > Andra ljusfördelningar och ljusflöden > > Andra färgtemperaturer och Ra alternativ > > Specialversioner för bröd/kött/fisk/ frukt- och grönsaksdiskar E-nummer Typ Beskrivning Sockel Färg Kg Ljusfördelning Effekt Ljusflöde Arena AR39FL830WH ARENA 830WH 3900LM FL WH LED Vit 1, W 3900 lm AR39FL830BL ARENA 830BL 3900LM FL BL LED Svart 1, W 3900 lm AR40WF830WH ARENA 830WH 3975LM WFL WH LED Vit 1, W 3975 lm AR40WF830BL ARENA 830BL 3975LM WFL BL LED Svart 1, W 3975 lm AR33FL930WH ARENA 930WH 3300LM FL WH LED Vit 1, W 3300 lm AR33FL930BL ARENA 930BL 3300LM FL BL LED Svart 1, W 3300 lm AR34WF930WH ARENA 930WH 3375LM WFL WH LED Vit 1, W 3375 lm AR34WF930BL ARENA 930BL 3375LM WFL BL LED Svart 1, W 3375 lm AR59FL830WH ARENA 830WH 5850LM FL WH LED Vit 1, W 5850 lm AR59FL830BL ARENA 830BL 5850LM FL BL LED Svart 1, W 5850 lm AR59WF830WH ARENA 830WH 5875LM WFL WH LED Vit 1, W 5875 lm AR59WF830BL ARENA 830BL 5875LM WFL BL LED Svart 1, W 5875 lm AR50FL930WH ARENA 930WH 5000LM FL WH LED Vit 1, W 5000 lm AR50FL930BL ARENA 930BL 5000LM FL BL LED Svart 1, W 5000 lm AR50WF930WH ARENA 930WH 5025LM WFL WH LED Vit 1, W 5025 lm AR50WF930BL ARENA 930BL 5025LM WFL BL LED Svart 1, W 5025 lm Se detaljerad produktinformation på nätet: 75

78 42W 30 (830) 42W 50 (830) 42W 30 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 42W 50 (930) 55W 40 (830) 55W 60 (830) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 76 Vi förbehåller oss rätten till ändringar.

79 55W 40 (930) 55W 60 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Vi förbehåller oss rätten till ändringar. 77

80 Diva LED En ultraslim adapter tillsammans med Divas design gör armaturen till ett vackert spotlightalternativ. Liten i storlek, stor i ljusflöde. 78 Vi förbehåller oss rätten till ändringar.

81 IP20 Konstruktion > > Stomme av vit eller svart pulverlackerad aluminium > > Effekt: 34W, se ljusflöde i tabellen > > Ljusfördelning: > > 3000 K och 4000 K, Ra>80 och Ra>90 > > MacAdams 2-SDCM > > LED-modulens livslängd: h L80B10 Montering > > 3-fasskena Mot order > > Stomme i silver > > DALI > > Andra ljusfördelningar och ljusflöden > > Andra färgtemperaturer och Ra alternativ > > Specialversioner för bröd/kött/fisk/ frukt- och grönsaksdiskar E-nummer Typ Beskrivning Sockel Färg Kg Ljusfördelning Effekt Ljusflöde Diva DI32FL830WH DIVA 830WH 3175LM FL WH LED Vit 0, W 3175 lm DI32FL830BL DIVA 830BL 3175LM FL BL LED Svart 0, W 3175 lm DI31WF830WH DIVA 830WH 3050LM WFL WH LED Vit 0, W 3050 lm DI31WF830BL DIVA 830BL 3050LM WFL BL LED Svart 0, W 3050 lm DI29FL930WH DIVA 930WH 2925LM FL WH LED Vit 0, W 2925 lm DI29FL930BL DIVA 930BL 2925LM FL BL LED Svart 0, W 2925 lm DI28WF930WH DIVA 930WH 2785LM WFL WH LED Vit 0, W 2785 lm DI28WF930BL DIVA 930BL 2785LM WFL BL LED Svart 0, W 2785 lm Se detaljerad produktinformation på nätet: 79

82 34W 30 (830) 34W 50 (830) 34W 30 (940) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 34W 30 (930) 34W 50 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 80 Vi förbehåller oss rätten till ändringar.

83 Vi förbehåller oss rätten till ändringar. 81

84 Club LED Kompakt spotlight för alla belysningsapplikationer i affärer och på kontor. Effektiv och elegant spotlight. 82 Vi förbehåller oss rätten till ändringar.

85 IP20 Konstruktion > > Stomme av vit eller svart pulverlackerad aluminium > > Effekt: 42W, se ljusflöde i tabellen > > Ljusfördelning: > > 3000 K, Ra>80 och Ra>90 > > MacAdams 2-SDCM > > LED-modulens livslängd: h L80B10 Montering > > 3-fasskena > > GA69 multi adapter Mot order > > Stomme i silver > > DALI > > Andra ljusfördelningar och ljusflöden > > Andra färgtemperaturer och Ra alternativ > > Specialversioner för bröd/kött/fisk/ frukt- och grönsaksdiskar E-nummer Typ Beskrivning Sockel Färg Kg Ljusfördelning Effekt Ljusflöde Club CL39FL830WH CLUB 830WH 3875LM FL WH LED Vit 1, W 3875 lm CL39FL830BL CLUB 830BL 3875LM FL BL LED Svart 1, W 3875 lm CL37WF830WH CLUB 830WH 3700LM WFL WH LED Vit 1, W 3700 lm CL37WF830BL CLUB 830BL 3700LM WFL BL LED Svart 1, W 3700 lm CL34FL930WH CLUB 930WH 3375LM FL WH LED Vit 1, W 3375 lm CL34FL930BL CLUB 930BL 3375LM FL BL LED Svart 1, W 3375 lm CL32WF930WH CLUB 930WH 3225LM WFL WH LED Vit 1, W 3225 lm CL32WF930BL CLUB 930BL 3225LM WFL BL LED Svart 1, W 3225 lm Produkter markerad i orange är lagerprodukter med kortare leveranstid. Se detaljerad produktinformation på nätet: 83

86 42W 30 (830) 42W 50 (830) 42W 30 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 42W 50 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] 84 Vi förbehåller oss rätten till ändringar.

87 Vi förbehåller oss rätten till ändringar. 85

88 Play LED Mångsidig och energieffektiv downlight för allmänbelysning i affärer och på kontor. Ställbar 90 grader. Ställbar downlight. 86 Vi förbehåller oss rätten till ändringar.

89 IP20 Konstruktion > > Stomme av vit pulverlackerad aluminium > > Effekt: 42W och 55W, se ljusflöde i tabellen > > Ljusfördelning: 30 och 50 (42W) 40 och 60 (55W) > > 3000 K, Ra>80 och Ra>90 > > MacAdams 2-SDCM > > LED-modulens livslängd: h L80B10 Montering > > Infälld > > Extern driver, 1 m kabel Mot order > > Stomme i svart eller silver > > DALI > > Andra ljusfördelningar och ljusflöden > > Andra färgtemperaturer och Ra alternativ > > Specialversioner för bröd/kött/fisk/ frukt- och grönsaksdiskar > > 2,5 m kabel med schuko E-nummer Typ Beskrivning Sockel Färg Kg Ljusfördelning Effekt Ljusflöde Play PL39FL830WH PLAY 830WH 3900LM FL WH 1M LED Vit 1, W 3900 lm PL39FL830BL PLAY 830BL 3900LM FL BL 1M LED Svart 1, W 3900 lm PL40WF830WH PLAY 830WH 3975LM WFL WH 1M LED Vit 1, W 3975 lm PL40WF830BL PLAY 830BL 3975LM WFL BL 1M LED Svart 1, W 3975 lm PL33FL930WH PLAY 930WH 3300LM FL WH 1M LED Vit 1, W 3300 lm PL33FL930BL PLAY 930BL 3300LM FL BL 1M LED Svart 1, W 3300 lm PL34WF930WH PLAY 930WH 3375LM WFL WH 1M LED Vit 1, W 3375 lm PL34WF930BL PLAY 930BL 3375LM WFL BL 1M LED Svart 1, W 3375 lm PL59FL830WH PLAY 830WH 5850LM FL WH 1M LED Vit 1, W 5850 lm PL59FL830BL PLAY 830BL 5850LM FL BL 1M LED Svart 1, W 5850 lm PL59WF830WH PLAY 830WH 5875LM WFL WH 1M LED Vit 1, W 5875 lm PL59WF830BL PLAY 830BL 5875LM WFL BL 1M LED Svart 1, W 5875 lm PL50FL930WH PLAY 930WH 5000LM FL WH 1M LED Vit 1, W 5000 lm PL50FL930BL PLAY 930BL 5000LM FL BL 1M LED Svart 1, W 5000 lm PL50WF930WH PLAY 930WH 5025LM WFL WH 1M LED Vit 1, W 5025 lm PL50WF930BL PLAY 930BL 5025LM WFL BL 1M LED Svart 1, W 5025 lm Produkter markerad i orange är lagerprodukter med kortare leveranstid. Se detaljerad produktinformation på nätet: 87

90 42W 30 (830) 42W 50 (830) 55W 40 (830) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 55W 60 (830) 42W 30 (930) 42W 50 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] 88 Vi förbehåller oss rätten till ändringar.

91 55W 40 (930) 55W 60 (930) Avstånd [m] Diameter [m] Max. illuminans [lx] Avstånd [m] Diameter [m] Max. illuminans [lx] Vi förbehåller oss rätten till ändringar. 89

92 Mini Play LED Kompakt downlight för allmänbelysning i affärer och på kontor. Ställbar 90 grader. Liten och ställbar downlight. 90 Vi förbehåller oss rätten till ändringar.
