7 Industriarmaturer Utomhus Park Tino G2... sid. 146 Tino Ramp... sid. 150 Saga... sid. 180 Opera... sid. 184 Monix Slim... sid. 154 Europroof 2... sid. 158 Opera Deco... sid. 186 Camillo... sid. 188 Monix IP23... sid. 162 Monix IP44... sid. 166 Tori... sid. 192 Monix ramp.. sid. 170 Letka... sid. 174 Fasad IG20... sid. 176 AVR8... sid. 194 AVR51/52... sid. 198 Forte... sid. 200 ROV... sid. 204

8 6

9 Innehåll Produktportfölj Innehåll Ensto Smart lighting Rörelsestyrd belysning Radio kommunicerad belysning Nattsänkning/BaseDim Högkvalitativ och energieffektiv belysning Universalarmaturer Offentliga utrymmen Industriarmaturer Utomhusarmaturer

10 8

11 Ensto Smart Lighting Smart Lighting är en kombination av kvalitetsarmaturer som är utrustade med rätt optik och rätt styrsystem. Kvalitet på armaturen kan ha olika kriterier för olika behov. Med Ensto-kvalitet får ni en enkel installation och en lång livslängd tillsammans med rätt optik och rätt styrsystem. Med Ensto Smart Lighting får ni exceptionellt många olika alternativ att välja på. Med vår breda produktportfölj finns Ensto med när allt börjar i projektet och vi hjälper er hela vägen med allt från optik och rörelsedetektering till artificiell intelligens. Optik Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Dual White Enstos armaturer med Dual White är utrustade med en integrerad möjlighet att växla färgtemperatur. Du kan enkelt växla mellan 3000 K och 4000 K vilket ger möjlighet att ändra Kelvinvärdet i projektet med samma armatur. Tunable white Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. Move! Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. RF Radiofrekvens (RF) gör att armaturer kan anslutas trådlöst till varandra. När RF-armaturen detekterar rörelse kommer den att lysa upp armaturgruppen som är programmerade tillsammans. RF gör belysningen säkrare och du behöver aldrig ha en mörk plats i huset. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. SmartOne Ensto SmartOne är en enkel lösning för armaturer som ska sköta sig själv i kontor och offentliga lokaler. Inga extra styrkablar, programmering eller konfiguration behövs, bara Plug n Play. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen, t.ex korridorer kontorsytor m.m. och anpassar sig sedan efter hur förflyttningar sker i utrymmet. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. BaseDim Ensto BaseDim dämpar belysningen vid de tidpunkter då armaturen inte behöver lysa med full effekt. BaseDim reducerar effekten ner till ca 50 % under dämpningsperioden som pågår under dygnets 8 mörkaste timmar. SmartDim Ensto SmartDim är en programmerbar lösning för att optimera energibesparingen. Välj mellan 5 nivåer under dygnets mörkaste timmar. Owlet Ensto Owlet är en skräddarsydd lösning för IoT i utomhusmiljö där armaturen kopplas till Cloud / molnet som ger möjlighet till extern kontroll och styrning. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. 9

12 Rörelsestyrd belysning - Smidigt och bekvämt Att utrusta en fastighet med Enstos rörelsestyrda belysningssystem är ett klokt beslut. Tack vare våra energieffektiva lösningar minskar energikostnaderna samtidigt som vardagskomforten ökar. Två tekniker: PIR: Reagerar på varm rörelse Sensorn mäter kroppsvärme i kombination med rörelse vilket ger dig mindre ljusslöseri och energispill. Radar: Reagerar på all rörelse Sensorn skickar ut en kontinuerlig puls som reagerar på alla typer av rörelser inom sitt område. Det betyder att sensorn även reagerar på dörrar som öppnas och genom glaspartier redan innan du stiger in i området. Fördelar: > > Vid ny installation behövs ingen kabeldragning till strömbrytare > > Vid renovering behövs ingen ny kabeldragning > > Det är alltid ljus där någon befinner sig > > Belysning slås på automatiskt > > PIR och Radar kan kombineras 10

13 PIR med tänd- och släckfunktion (on/off) Armaturen tänds automatiskt när varm rörelse kommer inom detekteringsområdet och släcks efter inställd tid då rörelse inte längre noteras. 0 % 100 % 100 % 0 % PIR med grundljus 5 10 % 100 % 100 % 5 10 % Armaturen lyser med ca 10 % av den maximala ljusnivån. Armaturen går upp till 100 % ljus när varm rörelse kommer inom detekteringsområdet och går tillbaka till grundljuset efter inställd tid då rörelse inte längre noteras (4-ledare vid master/slav). PIR med grundljus och ställbarhet 5/20 % 80/100 % 80/100 % 5/20 % Armaturen lyser med 5/20 % av den maximala ljusnivån. Armaturen går upp till 80/100 % ljus när varm rörelse kommer inom detekteringsområdet och går tillbaka till grundljuset efter inställd tid då rörelse inte längre noteras. Grundljuset kan ställas in så att det stängs av helt (0 %) 1 timme efter senaste rörelse (6-ledare vid master/slav. Endast 1-10V slavarmaturer). Radar Radar med tänd- och släckfunktion (on/off) 0 % 100 % 100 % 0 % Armaturen tänds automatiskt när all form av rörelse kommer inom detekteringsområdet och släcks efter inställd tid då rörelse inte längre noteras (Radar kan reagera genom glas och tunna väggar). Radar med grundljus 5 10 % 100 % 100 % 5 10 % Armaturen lyser med ca 10 % av den maximala ljusnivån. Armaturen går upp till 100 % ljus när all form av rörelse kommer inom detekteringsområdet och går tillbaka till grundljuset efter inställd tid då rörelse inte längre noteras (Radar kan reagera genom glas och tunna väggar. 4-ledare vid master/slav.). 11

14 AVR320 Radio Ett trådlöst styrsystem AVR320 Radio är ett styrsystem där en armatur med inbyggd rörelsevakt kompletteras med RF (Radio) som sedan kommunicerar trådlöst med övriga armaturer som tillhör samma grupp och tänder upp dem samtidigt. Armaturer i samma grupp Master AVR320 Radio ger dig en trådlös kommunikation mellan armaturer i fastigheter (t ex trapphus, korridorer, källare, vind, kulvert och garage). Allt för att ge dig en trådlös kommunikation mellan armaturer. De armaturer som kodas att tillhöra samma grupp pratar med varandra och tänder tillsammans oavsett vilken armatur som detekterar närvaro och oavsett vilken fas de är inkopplade på. Slav > > Tänder armaturer som du är på väg till > > Trådlös styrning mellan armaturer > > Ingen avancerad programmering > > Enkelt att styra mellan olika faser > > 32st kanaler/grupper i samma radiomodul gör det enkelt att skräddarsy installationen på plats > > Passar både Nyproduktion och ROT Slav Slav Master 12

15 Ingen närvaro, Grundljus i Entrén och vid förråden A I denna fastighet innehåller armaturerna med PIR ett Grundljus vid Entrén/Plan 1 (grupp 3) samt vid förråden (grupp 1). Armaturerna med PIR på Plan 3 (grupp 5), plan 2 (grupp 4) och källaren (grupp 2) är av modell tänd/släck. Armaturer utan texten PIR är slavarmaturer med inbyggd Radio mottagare (slav). PIR = Armaturer med inbyggd rörelsevakt Plan 3, Grupp 5. Plan 2, Grupp 4. Entré/Plan 1, Grupp 3. Källare, Grupp 2. Förråd, Grupp 1. Plan 3, Grupp 5. Plan 2, Grupp 4. Entré/Plan 1, Grupp 3. När någon kommer in i fastigheten driftsätts radiostyrningen B När någon kommer in i Entrén/plan 1 aktiveras grupp 3 och samtidigt aktiveras även gruppen precis under och över i nummerordningen dvs grupp 2 och grupp 4. Källare, Grupp 2. Förråd, Grupp 1. Master Slav När någon rör sig i fastigheten driftsätts radiostyrningen C När en person går i trapphuset på Plan 3 (grupp 5) så aktiveras genast Plan 4 (grupp 6) och Plan 2 (grupp 4). När personen gått in i sin lägenhet och tidsinställningen på PIR-vakten gått ut återgår armaturerna till grundljus och/eller släckt (off). PIR PIR PIR PIR PIR PIR Plan 4, Grupp 6. Plan 3, Grupp 5. Plan 2, Grupp 4. D När en person är i förrådet håller radiostyrnigen armaturerna aktiva både i källaren (grupp 1) och i källaren (grupp 2). PIR PIR PIR Entré/Plan 1, Grupp 3. Entré PIR PIR Källare, Grupp 2. Förråd, Grupp 1. 13

16 Energieffektiv belysning på ett säkert sätt Vårt utbud av LED-armaturer för utomhusbruk erbjuder energieffektiva, hållbara och totalekonomiska lösningar för belysning av parker, öppna platser samt bostads- och parkeringsområden. Vårt sortiment bygger på både traditionell och modern design med konstruktioner som är anpassade till en krävande driftmiljö, är extremt lättmonterade och utformade för optimerad energianvändning. Hur fungerar BaseDim/ Nattsänkning? BaseDim är en självständig funktion för effektreducering, som är integrerad i LED-armaturerna. BaseDim-funktionen används för dämpning av belysningen vid de tidpunkter då armaturen inte behöver lysa med full effekt. BaseDim funktionen slås på och av med hjälp av tidsstyrning eller skymningsrelä. BaseDim är ett ekonomiskt och enkelt sätt att spara energi och samtidigt få en jämn belysning. BP 50% Fakta om nattsänkning: 1. Trygg energibesparing 2. Bibehåller jämn belysning 3. Minskar belysningseffekten med 50 % 4. Lätt att ta i bruk och anpassa efter behov 5. Förlänger armaturens/ ljuskällans livslängd 6. Påverkar inte färgåtergivningsindex eller färgtemperatur 14

17 Kväll Natt belysningen släcks delvis belysningen dämpas med effektreducering Nattsänkningens längd Dämpningsperioden är fabriksinställd till 8 timmar och under den tiden minskar belysningseffekten med 50 %. BaseDim-funktionen mäter den totala brinntiden på belysningen och fastställer mittpunkten på brinntiden utifrån detta. Den reducerade ljuseffekten kopplas på 3 timmar före brinntidens mittpunkt och slås av 5 timmar efter mittpunkten. VINTERTID Lamporna tänds 16:00 23:00 Lamporna släcks 8:00 5:00 Brinntid 16h 6h SOMMARTID Dämpning på * 21:00** 23:00/23:10*** Dämpning av * 5:00** 5:00*** * dämpningstid 8 timmar, 3 timmar före och 5 timmar efter beräknad midnatt ** beräknad midnatt kl timmar / 2 = kl 24:00 *** beräknad midnatt kl timmar / 2 = kl 02:00 när brinntiden är kortare än dämpningstiden tänds LED-lamporna direkt med reducerad effekt Energieffektiv belysning på ett säkert sätt BaseDim-funktionen hjälper dig effektivt att uppfylla energibesparingskraven på belysningen. BaseDim finns till våra parkarmaturer. Beräknad besparingspotential BaseDimtyp Effektreducering 8h 50% 50% 36% Energibesparing Besparingspotentialen är beräknad på cirka timmars årlig brinntid i Helsingfors. 15

18 Högkvalitativ och energieffektiv belysning Belysningsarmaturens primära uppgift är att skapa tillräckligt med ljus med tillräckligt god kvalitet för att möjliggöra de uppgifter som utrymmet är tänkt till. Energieffektiv belysning är en kombination av när låg energiförbrukning och rätt mängd ljus i utrymmet möts. Energieffektiva lösningar är ett resultat av: > > Rätt armatur på rätt plats > > Rätt styrning i rätt miljö > > Planerad service och underhåll Med lång livslängd, låg energiförbrukning och låga driftkostnader är Enstos armaturer ett av de mest ekonomiska och miljövänliga alternativen på marknaden. Dra gärna nytta av Enstos långa erfarenhet inom teknisk belysning. Vi finns till er hjälp. Läs och lär mer om våra högkvalitativa armaturer på vår hemsida samt på vår Youtube kanal: Ensto Vi finns till er hjälp! Energieffektiv belysning beror på många faktorer, fokusera inte bara på effekten. Energieffektiv belysning är tillverkad av hög kvalitet, god design och utförande tillsammans med rätt utförd service och underhåll. Högkvalitativ belysning och energieffektivitet kan kombineras. Dra gärna nytta av Enstos långa erfarenhet inom teknisk belysning. Vi finns till er hjälp: belysning@ensto.com 16

19 Beakta gärna följande vid planering av en energieffektiv belysningslösning: Teknik: Styrning: Applikation: lm / W EEI L lm / W Ljuskällans effektivitet (lm/w) Driftdonsklassificering (EEI) Kontrollerar förkopplingsdonets förluster. Beakta EU-direktiven för magnetiska reaktorer som börjar gälla Ljusfördelning Beskriver hur ljuset avges från armaturen. Systemeffektivitet (lm/w) Summan av ljuskällans effekt och förluster med tillhörande komponenter i en armatur Närvaro/frånvaro Ljus endast där det behövs och när det behövs. LEDarmaturer möjliggör korta brinntider. Dagsljus Reducerar det artificiella ljuset i förhållande till nivån på dagsljuset. Kombineras oftast med en sensor. Konstant belysningsstyrka Möjlighet att skapa korrekt ljusnivå under användningstiden. Uppgifts-/sceninställning Möjlighet att skapa scener och justera belysningen efter behov. Tidsinställd avstängning Automatisk avstängning. Arbetsbelysning/ Uppgiftsbelysning Skapar rätt ljusmängd på önskad plats. Zonindelning Belysningen zonindelas beroende på närvaro och infallande ljus. Underhållsschema Service och underhåll genomförs i takt med armaturens åldrande, prestanda och miljö. Överflödigt ljus Allt ljus som inte hamnar på avsedd plats/yta är överflödigt. Utrymme och mätning: Reflektans Ljus reflekteras från ytor inom området. Energimätning Din medvetenhet och ditt beteende kan göra stor påverkan på energiförbrukningen. 17

20

21 Universalarmaturer

22 Ami LED T5 AL122L Tunn, elegant och energieffektiv LED- och T5-armatur för kök och arbetsplats. Armaturens botten är utformad för montage i vinkel eller rakt på väggen. I armaturen förenas god monterbarhet, smäcker design och flexibla användningsmöjligheter. Move! Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. Varje hem bör ha en modern bänk- armatur. 20 Vi förbehåller oss rätten till ändringar.

23 IP21/44 4x2,5mm² AL120L AL122H Konstruktion > > Stomme av vitt eller grå pulverlace aluminium > > Gavlar i ABS-plast > > Kupa i uv-beständig frostad opal akryl (LED) och satin akryl (T5) > > AL124-modellen (IP21) har dubbla jordade uttag i vardera ände. Horisontella uttagshål. Strömbrytare i ena änden av armaturen. Strömbrytarens placering kan skiftas genom att vända armaturen 180 (utan separat anslutning). > > AL122-modellen (IP21) har dubbla uttag och strömbrytare. Horisontella uttagshål. Strömbrytare vid uttaget. Uttagets placering kan skiftas genom att vända armaturen 180 (utan separat anslutning) > > AL121-modellen (IP21) har strömbrytare > > AL120-modellen (IP44) är en standardarmatur utan tillbehör > > LED-modeller: AL120, AL122 och AL124 i vitt och grått. AL121 och ALR120 (radar) vit. Se armaturlumen i tabell 3000 K och 4000 K, Ra > 80, effektfaktor 0,92 Drifttemperatur 20 C C LED-modulens livslängd h (L70), T a =25 C Montering > > Under överskåp, på vägg eller vinkelmontage 45 > > AL120 och ALR120 (radar) även takmontage > > Kopplingsplint intill kabelingångar > > 2 kabelingångar ø 17 mm i armaturens botten > > Kabelingångar i ändkåporna ø 12 mm > > Mer information om rörelsesensorerna finns på hemsidan - Högst 4 m vid takmontering - Högst 2,7 m vid väggmontering - Lämpad att sköta själv och för master/slav - Maxlast 300W (glödljus), 200W (lysrör) eller 100W (LED) Slavarmaturer från Enstos ordinarie armatursortiment AL124 E-nummer Typ Beskrivning Sockel Kg A D E F Ljusflöde AL120 utan tillbehör IP44 LED AL120L420 AMI LED 9W/840 LED 0, lm AL120L600 AMI LED 11W/840 LED 0, lm AL120L810 AMI LED 15W/840 LED 0, lm AL120L1200 AMI LED 20W/840 LED 1, lm AL120L420/3K AMI LED 9W/830 LED 0, lm AL120L600/3K AMI LED 11W/830 LED 0, lm AL120L810/3K AMI LED 15W/830 LED 0, lm AL120L1200/3K AMI LED 20W/830 LED 1, lm AL120 utan tillbehör med Radar IP44 LED ALR120L550 AMI LED RADAR 9W/840 LED 0, lm ALR120L730 AMI LED RADAR 11W/840 LED 0, lm ALR120L940 AMI LED RADAR 15W/840 LED 1, lm ALR120L1320 AMI LED RADAR 20W/840 LED 1, lm ALR120L550/3K AMI LED RADAR 9W/830 LED 0, lm ALR120L730/3K AMI LED RADAR 11W/830 LED 0, lm ALR120L940/3K AMI LED RADAR 15W/830 LED 1, lm ALR120L1320/3K AMI LED RADAR 20W/830 LED 1, lm Se detaljerad produktinformation på nätet: 05/05/17 21

24 E-nummer Typ Beskrivning Sockel Kg A D E F Ljusflöde AL121 med brytare LED vit AL121L420/3K AMI LED 9W/830 BRYTARE LED 0, lm AL121L600/3K AMI LED 11W/830 BRYTARE LED 0, lm AL121L1200/3K AMI LED 20W/830 BRYTARE LED 1, lm AL122 med dubbla uttag och brytare LED vit AL122L450 AMI LED 7W/840 2UTTAG BRYTARE LED 0, lm AL122L550 AMI LED 9W/840 2UTTAG BRYTARE LED 0, lm AL122L750 AMI LED11W/840 2UTTAG BRYTARE LED 0, lm AL122L1020 AMI LED 15W/840 2UTTAG BRYTARE LED 1, lm AL122L1330 AMI LED 20W/840 2UTTAG BRYTARE LED 1, lm AL122L450/3K AMI LED 7W/830 2UTTAG BRYTARE LED 0, lm AL122L1020/3K AMI LED 15W/830 2UTTAG BRYTARE LED 1, lm AL122L1330/3K AMI LED 20W/830 2UTTA G BRYTARE LED 1, lm ALH122 med dubbla uttag och brytare LED grå ALH122L450 AMI LED 7W/840 2UTTAG BRYTARE LED 0, lm ALH122L550 AMI LED 10W/840 2UTTAG BRYTARE LED 0, lm ALH122L750 AMI LED 14W/840 2UTTAG BRYTARE LED 0, lm AL124 med dubbla uttag i båda ändarna av armaturen och med brytare vit, LED AL124L580 AMI LED 7W/840 2x2UTTAG BRYT LED 0, lm AL124L680 AMI LED 9W/840 2x2UTTAG BRYT LED 1, lm AL124L880 AMI LED 11W/840 2x2UTTAG BRYT LED 1, lm AL124L1150 AMI LED 15W/840 2x2UTTAG BRYT LED 1, lm AL124L1460 AMI LED 20W/840 2x2UTTAG BRYT LED 1, lm AL124L580/3K AMI LED 7W/830 2x2UTTAG BRYT LED 0, lm AL124L680/3K AMI LED 9W/830 2x2UTTAG BRYT LED 1, lm AL124L880/3K AMI LED 11W/830 2x2UTTAG BRYT LED 1, lm AL124L1150/3K AMI LED 15W/830 2x2UTTAG BRYT LED 1, lm AL124L1460/3K AMI LED 20W/830 2x2UTTAG BRYT LED 1, lm ALH124 med dubbla uttag i båda ändarna av armaturen och med brytare grå, LED ALH124L580 AMI LED 7W/840 2x2UTTAG BRYT LED 0, lm ALH124L680 AMI LED 9W/840 2x2UTTAG BRYT LED 1, lm ALH124L880 AMI LED 11W/840 2x2UTTAG BRYT LED 1, lm AL120 utan tillbehör IP AL12014 AMI T5 14W G5 0, AL12021 AMI T5 21W G5 0, AL12028 AMI T5 28W G5 1, ALH12 utan tillbehör IP44, grå ALH12014 AMI T5 14W G5 0, ALH12021 AMI T5 21W G5 0, ALH12028 AMI T5 28W G5 1, AL122 med dubbla uttag och brytare vit AL12214 AMI T5 14W 2UTTAG G5 0, AL12221 AMI T5 21W 2UTTAG G5 1, AL12228 AMI T5 28W 2UTTAG G5 1, AL122 med dubbla uttag och brytare grå ALH12214 AMI T5 14W 2UTTAG BRYTARE GRÅ G5 0, ALH12221 AMI T5 21W 2UTTAG BRYTARE GRÅ G5 1, ALH12228 AMI T5 28W 2UTTAG BRYTARE GRÅ G5 1, Vi förbehåller oss rätten till ändringar.

25 E-nummer Typ Beskrivning Sockel Kg A D E F Ljusflöde AL124 med dubbla uttag i båda ändarna av armaturen och med brytare vit AL12414 AMI T5 14W 2X2UTTAG G5 0, AL12421 AMI T5 21W 2X2UTTAG G5 1, AL12428 AMI T5 28W 2X2UTTAG G5 1, ALH124 med dubbla uttag i båda ändarna av armaturen och med brytare grå ALH12414 AMI T5 14W 2X2UTTAG BRYTARE GRÅ G5 0, ALH12421 AMI T5 21W 2X2UTTAG BRYTARE GRÅ G5 1, ALH12428 AMI T5 28W 2X2UTTAG BRYTARE GRÅ G5 1, AL12014 F A E D 27 AL120/ALH120 cd/klm C0 - C180 C90 - C270 65% A F E AL122L D 27 AL122/ALH122 D A 27 cd/klm C0 - C180 C90 - C % F E F AL124/ALH124 Vi förbehåller oss rätten till ändringar. 23

26 Ali LED T5 Tunn och elegant arbetsplatsarmatur för t ex kök och arbetsbänkar. Armaturstommen är utformat för montering i vinkel eller tak/väggmontage. AL132-serien Klassisk bänk- armatur med ny teknik. 24 Vi förbehåller oss rätten till ändringar.

27 IP21 5x2,5mm² AL134-serien ALH132-serien Konstruktion > > Stomme av vitt pulverlackerat aluminium eller silverfärgat anodiserat aluminium > > Gavlar i polykarbonat > > Kupa i opalakrylplast eller satinakrylplast (grå modeller) > > Utrustning: - AL132 dubbla eluttag och strömbrytare - AL134 två dubbla eluttag och strömbrytare > > AL132-modellerna har ett jordat tvådelat säkerhetsuttag. Horisontella uttagshål. Strömbrytare vid uttaget. Uttagets placering kan skiftas genom att vända armaturen 180. > > AL134-modellerna har ett jordat tvådelat säkerhetsuttag i båda ändar av armaturen. Horisontella uttagshål. Strömbrytare i ena änden av armaturen. Strömbrytarens placering kan skiftas genom att vända armaturen 180. > > Modeller: 14W, 21W, 28W (T5) > > LED-modeller: 6W lm 7W lm 9W lm 21W lm 3000 K, Ra > 80, effektfaktor 0,92 Drifttemperatur 20 C C LED-modulens livslängd h (L70), T a =25 C Montering > > På väggen. Vinkelmontering 45 > > Kopplingsplint intill kabelingångar > > Två kabelingångar i armaturens botten > > Rymlig kabelränna längs stommen > > Dolda kabelingångar i ändkåporna > > Konstant spänning kan anslutas till armaturens uttag Täcklist 27 A D A 27 D E F E F AL132-serien AL134-serien E-nummer Typ Beskrivning Sockel Kg A D E F AL132 LED med dubbla uttag + brytare, vit AL13211LED ALI LED 6W/830 2UTTAG BRYT LED 0, AL13215LED ALI LED 7W/830 2UTTAG BRYT LED 1, AL13218LED ALI LED 9W/830 2UTTAG BRYT LED 1, AL13236LED ALI LED 21W/830 2UTTAG BRYT LED 1, AL134 LED med dubbla uttag + brytare, vit AL13418LED ALI LED 9W/830 2x2UTTAG BRYT LED 1, AL132 med dubbla uttag + brytare T5 vit AL13214 ALI T5 14W 2UTTAG G5 1, AL13221 ALI T5 21W 2UTTAG G5 1, AL13228 ALI T5 28W 2UTTAG G5 1, ALH132 med dubbla uttag + brytare T5 grå ALH13214 ALI T5 14W 2UTTAG G5 1, AL134 med Dubbla uttag + brytare T5 grå AL13414 ALI T5 14W 2X2UTTAG G5 1, AL13421 ALI T5 21W 2X2UTTAG G5 1, AL13428 ALI T5 28W 2X2UTTAG G5 2, Se detaljerad produktinformation på nätet: 05/05/17 25

28 Alisa LED T5 Tunn och elegant lysrörsarmatur för kök och hobbyrum. Alisa lysrörsarmatur är sköljtät (IP44). Armaturen kan monteras direkt på vägg eller i 45 graders vinkel under överskåp. AL142 serie Bänkarmatur för våta utrymmen, IP44 26 Vi förbehåller oss rätten till ändringar.

29 IP44 5x2,5mm² AL140 serie AL141 serie Konstruktion > > Stomme: vitlackerad aluminium eller silverfärgad anodiserad aluminium > > Gavlar i polykarbonat > > Kupa: opalvit akryl eller matt akryl (grå/silvermodeller) > > Strömbrytarens placering kan skiftas genom att vända armaturen 180 grader > > Modeller: - AL140 armatur utan tillbehör - AL141 armatur och strömbrytare med gummiskydd - AL142 armatur, strömbrytare med gummiskydd och två uttag med lock (horisontella uttagshål) - AL14229VLED innehåller en jordfelsbrytare (RCB) och ett uttag > > AL142-serien med jordfelsbrytare har löstagbart täcklock > > Modeller: 14W, 21W, 28W (T5) > > LED-modeller: 7W lm 9W lm 3000 K, Ra > 80, effektfaktor 0,92 Drifttemperatur 20 C C LED-modulens livslängd h (L70), T a =25 C Montering > > Utanpåliggande montering direkt på vägg eller i 45 graders vinkel > > Kopplingsplint intill kabelingångar > > 2 kabelingångar i armaturens botten > > Rymlig kabelränna längs stommen > > Dolda kabelingångar i ändarna > > Uttaget kan kopplas så att spänning är konstant > > Spegelhållare (SK13) tillbehör 7W 460 lm 9W 640 lm AL14314 E-nummer Typ Beskrivning Sockel Kg A D E F AL140 LED utan tillbehör, vit AL14018LED ALISA LED 9W/830 LED 1, AL141 LED med brytare, vit AL14118LED ALISA LED 9W/830 BRYTARE LED 1, AL142 LED med dubbla uttag + brytare, vit AL14218LED ALISA LED 9W/830 2UTTAG BRYT LED 1, AL142 LED med uttag + brytare + RCB, vit AL14229VLED ALISA LED 7W/830 UTTAG JORF BR LED 1, AL143 LED med uttag, vit AL143L600 ALISA LED 7W/830 UTTAG LED 1, AL140 utan tillbehör T5 vit AL14014 ALISA IP44 T5 14W G5 0, AL14021 ALISA IP44 T5 21W G AL14028 ALISA IP44 T5 28W G5 1, Se detaljerad produktinformation på nätet: 05/05/17 27

30 E-nummer Typ Beskrivning Sockel Kg A D E F AL141 med brytare T5 vit AL14114 ALISA IP44 T5 14W VIT G5 0, AL14121 ALISA IP44 T5 21W VIT G AL14128 ALISA IP44 T5 28W VIT G5 1, AL142 med dubbla uttag + brytare T5 vit AL14214 ALISA IP44 T5 14W 2UTTAG G5 1, AL14221 ALISA IP44 T5 21W 2UTTAG G5 1, AL14228 ALISA IP44 T5 28W 2UTTAG G5 1, AL143 med uttag T5 vit AL14314 ALISA T5 14W 1UTTAG G5 1, Tillbehör SK13 FÄSTE FÖR SKÅPMONT. Satsen innehåller två vinklar och 4 skruvar AL14229 med spegel hållare AL14229V ALH A D 7 27 A D 27 A D E F E F E F 7 27 A D 27 A D E F E 70 F AL140 serie AL141 serie AL142 serie A 27 D E F AL143 serie 28 Vi förbehåller oss rätten till ändringar.

31 Vi förbehåller oss rätten till ändringar. 29

32 AVR66 LED TC T5 AVR66.115L LED Jono-serien kan användas i belysningssystem av de mest skiftande slag. Jono-sortimentet omfattar ett brett urval av tekniska lösningar för olika belysningsbehov. Användningsobjekt är allt från bostäder till kontor och lager. Armaturerna passar utmärkt som belysning i badrum och kök, som rampbelysning i korridorer och trappuppgångar samt i carportar och garage. Move! DALI SmartWay Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Det finns alltid plats för en Jono. 30 Vi förbehåller oss rätten till ändringar.

33 IP44 5x2,5mm² AVR66.110LP AVR L LED RADAR Konstruktion > > Kupa av polykarbonat > > Stomme av aluminium > > LED-modeller: Totaleffekt 10W, ljusflöde 895 lm (3000 K), 950 lm (4000 K), 15W, ljusflöde 1342 lm (3000 K), 1425 lm (4000 K), 20W, ljusflöde 1790 lm (3000 K), 1900 lm (4000 K), 3000 K och 4000 K, Ra >80, effektfaktor 0,94 Drifttemperatur - 20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVR66 PIR-armaturerna är utrustade med infraröd rörelsesensor (PIR) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä > > AVR66 RADAR-armaturerna är utrustade med rörelsesensor baserad på högfrekvensteknik (radar) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä > > 1 10V > > DALI > > Switch dim Montering > > Tak-, vägg- och hörnmontage > > Snabbkopplingsplint 5x2,5 mm 2 för infälld montering, PIR-/RAD-modeller 5x2,5 mm 2 > > Vajerupphängnings möjlighet med tillbehör AVL601 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontering max. 4 m höjd Väggmontering 1,7 2,7 m höjd RADAR-modeller: Takmontering max. 3,5 m höjd Väggmontering 1,7 2,7 m höjd Passar för singel- och master-slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment AVR L LED PIR E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information LED Jono AVR66.110L JONO LED 10W/840 LED 0, lm AVR66.110L/3K JONO LED 10W/830 LED 0, lm AVR66.115L JONO LED 15W/840 LED 1, lm AVR66.115L/3K JONO LED 15W/830 LED 1, lm AVR66.120L JONO LED 20W/840 LED 1, lm AVR66.120L/3K JONO LED 20W/830 LED 1, lm LED aluminium Jono AVR66.110LAL/3K JONO LED 10W/830 ALU LED 0, lm LED Jono med brytare AVR L JONO LED 10W/840 BRYTARE LED 0, lm AVR L/3K JONO LED 10W/830 BRYTARE LED 0, lm AVR L JONO LED 15W/840 BRYTARE LED 1, lm AVR L/3K JONO LED 15W/830 BRYTARE LED 1, lm LED aluminium Jono med brytare AVR LAL/3K JONO LED 10W/830 BRYTARE ALU LED 0, lm Se detaljerad produktinformation på nätet: 05/05/17 31

34 E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information LED Jono med uttag AVR66.110LP JONO LED 10W/840 UTTAG LED 0, lm AVR66.110LP/3K JONO LED 10W/830 UTTAG LED 0, lm AVR66.115LP JONO LED 15W/840 UTTAG LED 1, lm AVR66.115LP/3K JONO LED 15W/830 UTTAG LED 1, lm LED aluminium Jono med uttag AVR66.110LPAL/3K JONO LED 10W/830 UTTAG ALU LED 0, lm LED Jono med brytare och uttag AVR LP JONO LED 10W/840 BRYT UTTAG LED 1, lm AVR LP/3K JONO LED 10W/830 BRYT UTTAG LED 1, lm AVR LP JONO LED 15W/840 BRYT UTTAG LED 1, lm AVR LP/3K JONO LED 15W/830 BRYT UTTAG LED 1, lm AVR LP JONO LED 20W/840 BRYT UTTAG LED 1, lm AVR LP/3K JONO LED 20W/830 BRYT UTTAG LED 1, lm LED aluminium Jono med brytare och uttag AVR LPAL/3K JONO LED 10W/830 BRYT UTTAG ALU LED 1, lm LED Jono med 1-10V AVR66.115DL JONO LED 15W/ V LED 1, lm AVR66.115DL/3K JONO LED 15W/ V LED 1, lm AVR66.120DL JONO LED 20W/ V LED 1, lm AVR66.120DL/3K JONO LED 20W/ V LED 1, lm LED Jono med Dali/SwitchDim AVR66.115DDL JONO LED 15W/840 DIM DALI/SWIT LED 1, lm DALI, Switch dim AVR66.115DDL/3K JONO LED 15W/830 DIM DALI/SWIT LED 1, lm DALI, Switch dim AVR66.120DDL JONO LED 20W/840 DIM DALI/SWIT LED 1, lm DALI, Switch dim AVR66.120DDL/3K JONO LED 20W/830 DIM DALI/SWIT LED 1, lm DALI, Switch dim LED Jono med sensor AVR L JONO LED 10W/840 PIR LED 1, lm AVR L/3K JONO LED 10W/830 PIR LED 1, lm AVR L JONO LED 10W/840 RADAR LED 1, lm AVR L/3K JONO LED 10W/830 RADAR LED 1, lm AVR L JONO LED 15W/840 PIR LED 1, lm AVR L/3K JONO LED 15W/830 PIR LED 1, lm AVR L JONO LED 15W/840 RADAR LED 1, lm AVR L/3K JONO LED 15W/830 RADAR LED 1, lm AVR L JONO LED 20W/840 PIR LED 1, lm AVR L/3K JONO LED 20W/830 PIR LED 1, lm AVR L JONO LED 20W/840 RADAR LED 1, lm AVR L/3K JONO LED 20W/830 RADAR LED 1, lm AVR DL JONO LED 20W/840 PIR DIM STÄLL LED 2, lm AVR DL/3K JONO LED 20W/830 PIR DIM STÄLL LED 2, lm AVR DL JONO LED 20W/840 PIR DIM LED 2, lm AVR DL/3K JONO LED 20W/830 PIR DIM LED 2, lm AVR DL JONO LED 20W/840 RAD DIM LED 2, lm AVR DL/3K JONO LED 20W/830 RAD DIM LED 2, lm LED aluminium Jono med sensor on/off AVR LAL/3K JONO LED 10W/830 PIR ALU LED 1, lm AVR LAL/3K JONO LED 10W/830 RADAR ALU LED 1, lm 32 Vi förbehåller oss rätten till ändringar.

35 E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information LED Jono med sensor och uttag AVR LP JONO LED 10W/840 PIR UTTAG LED 1, lm AVR LP/3K JONO LED 10W/830 PIR UTTA LED 1, lm AVR LP JONO LED 15W/840 PIR UTTAG LED 1, lm AVR LP/3K JONO LED 15W/830 PIR UTTAG LED 1, lm LED aluminium Jono med sensor on/off och uttag AVR LPAL/3K JONO LED 10W/830 PIR UTTAG ALU LED 1, lm LED Jono med 1h batteri back-up AVR66.120L/1M JONO LED 20W/840 BAT LED 1, lm AVR DL/1M JONO LED 20W/840 PIR DIM BAT LED 2, lm LED Jono i modullängd med uttag AVR LP AVR66 IP44 LED7W/840 SO 560 LED 1, lm AVR LP AVR66 IP44 LED7W/840 SO 600 LED 1, lm AVR LP AVR66 IP44 LED10W/840 SO 900 LED 1, lm Jono TC-E 11W och T8 (ø 26 mm) elektroniskt driftdon (HF) AVR66.111E JONO 11W/2G7 HF 2G7 0,7 335 Jono T5 (ø 16 mm) med elektroniskt driftdon (HF) AVR66.014E JONO 14W T5 G5 0, AVR66.021E JONO 21W T5 G5 1, AVR66.028E JONO 28W T5 G5 1, AVR66.035E JONO 35W T5 G5 2, Jono T5 (ø 16 mm) för 1-10V dimbar elektroniskt driftdon (HFD) AVR66.014D JONO 14W HFD 1-10V T5 G5 1, AVR66.021D JONO 21W HFD 1-10V T5 G5 1, AVR66.028D JONO 28W HFD 1-10V T5 G5 1, AVR66.035D JONO 35W HFD 1-10V T5 G5 2, Jono T5 (ø 16 mm) för DALI/DSI dimbar elektroniskt driftdon (HFD) AVR66.014DB JONO 14W HFD DALI/DSI T5 G5 1, AVR66.021DB JONO 21W HFD DALI/DSI T5 G5 1, AVR66.028DB JONO 28W HFD DALI/DSI T5 G5 1, AVR66.035DB JONO 35W HFD DALI/DSI T5 G5 2, Jono PIR on/off T5 (ø 16 mm) med elektroniskt driftdon (HF) AVR E JONO 14W PIR ON/OFF HF T5 G5 1, AVR E JONO 21W PIR ON/OFF HF T5 G5 1, AVR E JONO 28W PIR ON/OFF HF T5 G5 1, AVR E JONO 35W PIR ON/OFF HF T5 G5 2, Jono PIR on/off T5 (ø 16 mm) med uttag och elektroniskt driftdon (HF) AVR EP JONO 14W PIR UTTAG G5 1,5 734 Jono T5 (ø 16 mm), T8 (ø 26 mm) och TC 11W med brytare och elektroniskt driftdon (HF) AVR E JONO 11W/2G7 BRYTARE HF 2G7 0, AVR E JONO 14W BRYTARE HF T5 G5 1,0 644 AVR E JONO 28W BRYTARE HF T5 G5 1, Jono T5 (ø 16 mm) och T8 (ø 26 mm) med uttag och elektroniskt driftdon (HF) AVR66.111EP JONO 11W/2G7 UTTAG HF 2G7 0, AVR66.014EP JONO 14W UTTAG HF T5 G5 1,0 677 Vi förbehåller oss rätten till ändringar. 33

36 E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information Jono T5 (ø 16 mm) och T8 (ø 26 mm) med brytare, uttag och elektroniskt driftdon (HF) AVR EP JONO 11W/2G7 BRYT UTTAG HF 2G7 0, AVR EP JONO 14W BRYT UTTAG HF T5 G5 1,1 721 AVR EP JONO 28W BRYT UTTAG HF T5 G5 1, Jono tillbehör AVL601 VAJERUPPHÄNG TILL JONO AVL605 FÄSTBLECK FÖR SAMMANLÄNK AVL608 RAMPFÄSTE 90 GR AVL609 SNABBFÄSTEN Jono LED cd/klm C0 - C180 C90 - C % 34 Vi förbehåller oss rätten till ändringar.

37 L L L Jono och Jono Radar Jono PIR Jono med PIR och uttag L L L Jono med brytare Jono med uttag och Jono med uttag och jordfelsbrytare Jono med brytare och uttag AVL601 AVL605 AVL608 25,0 14,0 AVL609 Vi förbehåller oss rätten till ändringar. 35

38 Velox-paneler LED ALSD240PU Velox produktfamilj är utformad för att täcka grundläggande behov av bostadsbelysning med hjälp av LED-lösningar. Velox LED-paneler är utmärkta som allmänbelysning i hemmet, och som allmänljus i kontorets korridorer och möteslokaler. ALSD168NP Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Tunn, smidig och godkänd infälld i t ex badrum, IP Vi förbehåller oss rätten till ändringar.

39 IP20/44 / 2x1,5mm² ALSD168NU Konstruktion > > Stomme av vitt eller grått pulverlackerat aluminium > > Frontpanel av ljusspridande opalskiva > > Utanpåliggande modeller har fästplattor av stål > > Dimbar (triac) LED-driver ingår > > Modeller: Totaleffekter 8W, 11W och 14W, se ljusflödet i tabellen 4000 K eller 3000 K, Ra > 80, effektfaktor 0,92 Drifttemperatur - 20 C + 30 C LED-armaturens livslängd h (L70), T a =25 C > > Triac-dimbar, se lämpliga ljusreglerare på Montering > > Utanpåliggande och infällt montage > > -o 2x1,5 mm² > > -o- 2x1,5 mm 2, separat seriekopplingsdosa medföljer Mot order > > Infällda modeller kan fås med DALI-driver > > Anslutningskabel ALSD180PP ALSD168HNU E-nummer Typ Beskrivning Effekt Sockel Kg Ljusflöde Velox LED Infällt montage rund ALSD117PU LED PANEL IP44 8W/840 LED VIT 8W LED 0,3 490 lm ALSD180PU LED PANEL IP44 11W/840 LED VIT 11W LED 0,5 730 lm ALSD240PU LED PANEL IP44 14W/840 LED VIT 14W LED 0, lm ALSD117WPU LED PANEL IP44 8W/830 LED VIT 8W LED 0,3 440 lm ALSD180WPU LED PANEL IP44 11W/830 LED VIT 11W LED 0,5 700 lm ALSD240WPU LED PANEL IP44 14W/830 LED VIT 14W LED 0, lm ALSD117HPU LED PANEL IP44 8W/840 LED GRÅ 8W LED 0,3 490 lm ALSD180HPU LED PANEL IP44 11W/840 LED GRÅ 11W LED 0,5 730 lm ALSD240HPU LED PANEL IP44 14W/840 LED GRÅ 14W LED 0, lm Velox LED Infällt montage fyrkantig ALSD168NU LED PANEL IP44 14W/840 LED VIT 14W LED 0,5 920 lm ALSD168WNU LED PANEL IP44 14W/830 LED VIT 14W LED 0,5 850 lm ALSD168HNU LED PANEL IP44 14W/840 LED GRÅ 14W LED 0,5 920 lm Velox LED Utanpåliggande montage rund ALSD180PP LED PANEL IP20 11W/840 LED VIT 11W LED 0,7 730 lm ALSD240PP LED PANEL IP20 15W/840 LED VIT 14W LED 1, lm ALSD180WPP LED PANEL IP20 11W/830 LED VIT 11W LED 0,7 730 lm ALSD240WPP LED PANEL IP20 15W/830 LED VIT 14W LED 1, lm Velox LED Utanpåliggande montage fyrkantig ALSD168NP LED PANEL IP20 15W/840 LED VIT 14W LED 1,0 920 lm ALSD168WNP LED PANEL IP20 15W/830 LED VIT 14W LED 1,0 850 lm Se detaljerad produktinformation på nätet: 05/05/17 37

40 ALSD180PP ALSD117PU - min. 300 mm ALSD168NU - min. 340 mm ALSD180PU - min. 360 mm ALSD240PU - min. 480 mm 245mm 132mm 45mm 26mm cd/klm C0 - C180 C90 - C % min. 30 mm Max. 20 mm ALSD168NU - 152x152 mm ALSD168NU - 168x168 mm ALSD117PU - Ø108 mm ALSD180PU - Ø165 mm ALSD240PU - Ø225 mm ALSD117PU - Ø117 mm ALSD180PU - Ø180 mm ALSD240PU - Ø240 mm IP 20 IP 44 ALSD168NP Velox-panelernas mått vid infällt montage cd/klm C0 - C180 C90 - C % IP20 38 Vi förbehåller oss rätten till ändringar.

41 Vi förbehåller oss rätten till ändringar. 39

42 Velox-downlights LED ALS90WRD Velox produktfamilj är utformad för att täcka grundläggande behov av allmänbelysning. Velox LED-downlight är en produktfamilj som passar utmärkt både som allmänt- och riktatljus både i hemmamiljö och i offentliga utrymmen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Små downlights när de är som bäst. 40 Vi förbehåller oss rätten till ändringar.

43 IP20/44 2x1,5mm² ALS85WSD Konstruktion > > Stomme och kylelement: aluminium > > Färg: vit > > Driver ingår > > Modeller: Justerbara modeller 4W, spridningsvinkel 20, justerbar 30 Fasta modeller 9W, spridningsvinkel 60, dimbar 4000 K eller 3000 K, Ra>80, effektfaktor 0,96 Drifttemperatur 20 C C LED-armaturens livslängd h (L70), T a =25 C > > Triac-dimbar fasta modeller, se lämpliga ljusreglerare på Montering > > -o- 2x1,5 mm², separat kopplingsbox ingår > > Takets tjocklek 1-20 mm ALS90NR ALS90NS E-nummer Typ Beskrivning Kg ø Håltagning Ljusflöde Dimbar Velox Downlight justerbar rund ALS90NR ALS90NR 4W/840 LED WH 0,3 75 mm 340 lm ALS90NR/3K ALS90NR/3K 4W/830 LED WH 0,3 75 mm 320 lm Velox Downlight justerbar fyrkantig ALS90NS ALS90NS 4W/840 LED WH 0,3 75 mm 340 lm ALS90NS/3K ALS90NS/3K 4W/830 LED WH 0,3 75 mm 320 lm Velox Downlight fast rund ALS90WRD ALS90WRD 9W/840 LED WH 0,5 70 mm 740 lm Triac ALS90WRD/3K ALS90WRD/3K 9W/830 LED WH 0,5 70 mm 670 lm Triac Velox Downlight fast fyrkantig ALS85WSD ALS85WSD 9W/840 LED WH 0,5 70 mm 740 lm Triac ALS85WSD/3K ALS85WSD/3K 9W/830 LED WH 0,5 70 mm 670 lm Triac Se detaljerad produktinformation på nätet: 05/05/17 41

44 ALS90NR ø 90 ø mm 75mm mm 70mm cd/klm C0 - C180 C90 - C % 47 mm 41mm ALS90WRD ALS90WRD ALS90NR 85mm 90mm 85mm 90mm cd/klm C0 - C180 C90 - C % 70mm 400 mm 75mm 400 mm 65 47mm 41mm 39 ALS85WSD ALS90NS 20 Driver 4W >5 mm >50 mm mm Velox-alasvalojen mitoitus Dimensioner för Velox-downlights IP44/IP20 fasta modeller IP20 justebar modeller Driver 9W 42 Vi förbehåller oss rätten till ändringar.

45 Vi förbehåller oss rätten till ändringar. 43

46 AVR254 LED TC AVR254 AVR254-serien ger ett behagligt sken genom akrylkupan med satinyta. Ljuset i armaturen fördelas jämnt och enhetligt. AVR254 är anpassad både för utom- och inomhusbruk och finns även med PIR- och Radarmodeller. Med bra ljusteknik, enkel installation, flera dekorringar och visir får armatur AVR254 ett brett användningsområde. En armatur - många utseenden! Move! Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. Kvalitetsplafond för alla utrymmen. 44 Vi förbehåller oss rätten till ändringar.

47 IP54 3x2,5mm² 4x2,5mm² AVR254 + AVL40 AVR254 + AVL41 Konstruktion > > Kupa av opalakryl > > Stomme av polykarbonat > > Ljuskällor 9W/830 ingår > > LED-modeller: Effekt 8W (AVR254.18L) ljusflöde 550 lm och 11W (AVR L), ljusflöde 750 lm 4000 K, Ra >80, effektfaktor 0,77 Drifttemperatur - 20 C C LED-lampans livslängd h (L70), T a =25 C Styrning > > AVR254 PIR ljuset tänds automatiskt när varm rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet > > AVR254 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdetalj AVL39 medföljer i förpackningen > > Infällningsdjup 34 mm, håltagning ø 240 mm, kupans diameter ø 254 mm > > Snabbkopplingsplint 3x2,5 mm 2 för infälld montering, PIR-/RAD-modeller 4x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontering max. 4 m höjd Väggmontering 1,7-2,7 m höjd RADAR-modeller: Takmontering max. 3,5 m höjd Väggmontering 1,7-2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment AVR254 + AVL57 8W 550 lm 11W 750 lm E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR254 LED AVR254.18L AVR254 LED IP54 8W/840 LED 0,5 550 lm AVR254.18L/3K AVR254 LED IP54 8W/830 LED 0,5 530 lm AVR L AVR254 LED IP54 11W/840 LED 0,5 750 lm AVR L/3K AVR254 LED IP54 11W/830 LED 0,5 725 lm AVR254 LED PIR on/off AVR L AVR254 LED PIR IP54 8W/840 LED 0,5 550 lm AVR L/3K AVR254 LED PIR IP54 8W/830 LED 0,5 530 lm AVR L AVR254 LED PIR IP54 11W/840 LED 0,5 750 lm AVR L/3K AVR254 LED PIR IP54 11W/830 LED 0,5 725 lm AVR254 LED Radar on/off AVR L AVR254 LED RADAR IP54 8W/840 LED 0,5 550 lm AVR L/3K AVR254 LED RADAR IP54 8W/830 LED 0,5 530 lm AVR L AVR254 LED RADAR IP54 11W/840 LED 0,5 750 lm AVR L/3K AVR254 LED RADAR IP54 11W/830 LED 0,5 725 lm Se detaljerad produktinformation på nätet: 05/05/17 45

48 Ø E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR254 armaturer med elektroniskt driftdon (HF) AVR254.29E AVR254 2X9W HF LJUSK 2G7 0,5 AVR254 PIR on/off med elektroniskt driftdon (HF) AVR E AVR254 2X9W PIR HF LJUSK 2G7 0,6 AVR254 Radar on/off med elektroniskt driftdon (HF) AVR E AVR254 2X9W RADAR HF LJUSK 2G7 0,6 AVR254 dekorram av polykarbonat, kan monteras i två olika nivåer AVL57 DEKOR VIT 2-VÄGS AVR254 vit AVR254 dekorram av pulverlackerad aluminium AVL40 DEKORRAM VIT AVR254 vit AVL40.1 DEKORRAM SVART AVR254 svart AVL40.2 DEKORRAM ANTIK SILVER AVR254 antiksilver AVL40.3 DEKORRAM STÅL AVR254 stål AVR254 dekorram med visir av galvaniserad, pulverlackerad stål AVL41 DEKORRAM M VISIR VIT AVR254 vit AVL41.1 DEKORRAM M VISIR SVART AVR254 svart AVL41.2 DEKORRAM M VISIR ANT SILV 254 antiksilver AVL41.3 DEKORRAM M VISIR STÅL AVR254 stål AVR254 täckring av polykarbonat AVL42 TÄCKRING VIT PLAST AVR254 vit AVL42/AL TÄCKRING ALU PLAST AVR254 aluminium AVR254 tillbehör och reservdelar AVL39 INFÄLLNADSDETALJER AVR AVV254 RES KUPA AVR AVV254.1 RES KUPA AVR254 PIR Ø Ø Ø254 6 AVR254 Ø AVR320 Ø AVR400 Ø AVR254-armaturer AVR254 PIR-sensorarmaturer Monteringsbild 46 Vi förbehåller oss rätten till ändringar.

49 282 Ø Ø AVL57 dekorram AVL40 dekorram AVL41 dekorram med visir 306 Ø AVL43 fyrkant dekor 35 AVL42 täckring Vi förbehåller oss rätten till ändringar. 47

50 AVR320 LED TC AVR320 är en stilren armatur med många möjligheter både vad gäller teknik och utseende. Särskild vikt har lagts vid att göra armaturen lätt att montera. AVR320 har ett brett sortiment av rörelsestyrningar, där det även finns versioner som kan kommunicera trådlöst. Move! RF SmartWay Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. Radiofrekvens (RF) gör att armaturer kan anslutas trådlöst till varandra. När RF-armaturen detekterar rörelse kommer den att lysa upp armaturgruppen som är programmerade tillsammans. RF gör belysningen säkrare och du behöver aldrig ha en mörk plats i huset. Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Teknik och kvalitet i världsklass. Armaturen med oändliga möjligheter. 48 Vi förbehåller oss rätten till ändringar.

51 IP44 5x2,5mm² 3x2,5mm² AVR320 + AVL45 AVR320 + AVL46 Konstruktion > > Kupa av opalpolykarbonat > > Stomme av polykarbonat > > Ljuskälla ingår (gäller inte cirkellysrör). I armaturen AVR320.1 ingår 15W-E27/827. > > LED-modeller 10W, ljusflöde 1047 lm (3000 K), 1082 lm (4000 K), 14W, ljusflöde 1466 lm (3000 K), 1514 lm (4000 K), 3000/4000 K, Ra >80, effektfaktor 0,97 Drifttemperatur - 20 C + 25 C LED-armaturernas livslängd h (L70), T a =25 C Styrning > > AVR320 PIR ljuset tänds automatiskt när varm rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet. Vissa versioner av PIR finns med trådlös kommunikation mellan varandra. > > AVR320 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet > > 1 10V > > DALI > > Switch Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdjup 43 mm, håltagning ø 306 mm, kupans diameter ø 320 mm > > Snabbkopplingsplint 3x2,5 mm 2, PIR-/RAD-modeller 4/5x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400 VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR320 LED AVR L AVR320 LED 10W/840 IP44 LED 1, lm AVR L/3K AVR320 LED 10W/830 IP44 LED 1, lm AVR L AVR320 LED 14W/840 IP44 LED 1, lm AVR L/3K AVR320 LED 14W/830 IP44 LED 1, lm AVR320 LED DIM 1-10V AVR DL AVR320 LED DIM 10W/840 IP44 LED 1, lm 1-10V AVR DL/3K AVR320 LED DIM 10W/830 IP44 LED 1, lm 1-10V AVR DL AVR320 LED DIM 14W/840 IP44 LED 1, lm 1-10V AVR DL/3K AVR320 LED DIM 14W/830 IP44 LED 1, lm 1-10V AVR320 LED med dimbar 1-10V och relä för extern 230V styrning från 5% ljus till 100% ljus AVR DLR AVR320 LED 14W/840 DIM RELÄ LED 1, lm grundljus AVR DLR/3K AVR320 LED 14W/830 DIM RELÄ LED 1, lm grundljus AVR320 LED PIR on/off AVR L AVR320 LED PIR 10W/840 IP44 LED 1, lm AVR L/3K AVR320 LED PIR 10W/830 IP44 LED 1, lm AVR L AVR320 LED PIR 14W/840 IP44 LED 1, lm AVR L/3K AVR320 LED PIR 14W/830 IP44 LED 1, lm AVR320 LED Radar on/off AVR L AVR320 LED RADAR 10W/840 IP44 LED 1, lm AVR L/3K AVR320 LED RADAR 10W/830 IP44 LED 1, lm AVR L AVR320 LED RADAR 14W/840 IP44 LED 1, lm AVR L/3K AVR320 LED RADAR 14W/830 IP44 LED 1, lm Se detaljerad produktinformation på nätet: 05/05/17 49

52 E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR320 LED PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. 4-ledare vid master/slav AVR DL AVR320 LED PIR DIM 10W/840 IP44 LED 1, lm AVR DL/3K AVR320 LED PIR DIM 10W/830 IP44 LED 1, lm AVR DL AVR320 LED PIR DIM 14W/840 IP44 LED 1, lm AVR DL/3K AVR320 LED PIR DIM 14W/830 IP44 LED 1, lm AVR320 LED PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. Grundljuset kan stängas av 1h efter senaste rörelse om så önskas. OBS! 6-ledare vid master/slav AVR DL AVR320 LED PIR DIM 10W/840 SINGEL LED 1, lm AVR DL/3K AVR320 LED PIR DIM 10W/830 SINGEL LED 1, lm AVR DL AVR320 LED PIR DIM 14W/840 SINGEL LED 1, lm AVR DL/3K AVR320 LED PIR DIM 14W/830 SINGEL LED 1, lm AVR320 LED Radar grundljus. Lyser konstant med ca 5%, radar styr belysningen till 100%. 4-ledare vid master/slav AVR DL AVR320 LED RADAR DIM 10W/840 LED 1, lm AVR DL/3K AVR320 LED RADAR DIM 10W/830 LED 1, lm AVR DL AVR320 LED RADAR DIM 14W/840 LED 1, lm AVR DL/3K AVR320 LED RADAR DIM 14W/830 LED 1, lm AVR320 LED PIR SmartWay AVR L/AA AVR320 LED PIR AA 14W/840 LED 1, lm AVR L/3K/AA AVR320 LED PIR AA 14W/830 LED 1, lm AVR L/AA AVR320 LED PIR AA 10W/840 LED 1, lm AVR L/3K/AA AVR320 LED PIR AA 10W/830 LED 1, lm AVR320 LED PIR on/off med RF (Radio) sändare AVR L/RF AVR320 LED PIR RF 14W/840 LED 1, lm Master, on/off AVR L/3K/RF AVR320 LED PIR RF 14W/830 LED 1, lm Master, on/off AVR320 LED med RF (Radio) mottagare (slav) AVR L/RF AVR320 LED RF 14W/840 LED 1, lm Slav AVR L/3K/RF AVR320 LED RF 14W/830 LED 1, lm Slav AVR320 LED PIR grundljus med RF (Radio) sändare. Lyser konstant med ca 5%, PIR styr belysning till 100% AVR DL/RF AVR320 LED PIR DIM RF 14W/840 LED 1, lm Master, grundljus AVR DL/3K/RF AVR320 LED PIR DIM RF 14W/830 LED 1, lm Master, grundljus AVR320 LED med RF (Radio) mottagare (slav) och grundljus. 1-10V och relä för extern styrning från 5% ljus till 100% AVR DLR/RF AVR320 LED DIM RELÄ RF 14W/840 LED 1, lm Slav, grundljus AVR DLR/3K/RF AVR320 LED DIM RELÄ RF 14W/830 LED 1, lm Slav, grundljus AVR320 LED DIM DALI/SWITCH AVR DDL AVR320 LED DIM DALI/SWITCH 10W/840 LED 1, lm DALI, Switch dim AVR DDL/3K AVR320 LED DIM DALI SWITCH 10W/830 LED 1, lm DALI, Switch dim AVR DDL AVR320 LED DIM DALI/SWITCH 14W/840 LED 1, lm DALI, Switch dim AVR DDL/3K AVR320 LED DIM DALI SWITCH 14W/830 LED 1, lm DALI, Switch dim AVR320 LED med batteri back-up AVR L/1M AVR320 LED 10W/840 BATTERI LED 1, lm AVR L/1M AVR320 LED 14W/840 BATTERI LED 1, lm AVR DL/1M AVR320 LED 10W/840 PIR DIM BATTERI LED 1, lm AVR DL/1M AVR320 LED 14W/840 PIR DIM BATTERI LED 1, lm AVR320 armaturer för E27 kompaktlysrör. AVR320.1 levereras med 15W/E AVR320.1 AVR320 MAX 23W/E27 INK 15W/E27 E27 1,0 AVR320 armaturer med elektroniskt driftdon (HF) AVR E AVR320 26W HF LJUSKÄLLA G24q-3 1, AVR E AVR320 2X18W HF LJUSKÄLLA G24q-2 1,3 AVR320 med 1-10V dimbart elektroniskt driftdon (HFD) AVR D AVR320 2X18W HFD 1-10V LJUSK G24q-2 1,3 50 Vi förbehåller oss rätten till ändringar.

53 E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR320 med dimbar 1-10V elektroniskt driftdon (HFD) och relä för extern 230V styrning från 5% ljus till 100% ljus AVR DR AVR320 2X18W HFD RELÄ LJUSK G24q-2 1,4 AVR320 PIR on/off med elektroniskt driftdon (HF) AVR E AVR320 2X18W HF PIR LJUSK G24q-2 1,3 AVR320 Radar on/off med elektroniskt driftdon (HF) AVR E AVR320 2X18W RADAR HF LJUSK G24q-2 1,3 AVR320 PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. 4-ledare vid master/slav AVR D AVR320 2X18W PIR HFD LJUSK G24q-2 1,4 AVR320 PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. Grundljuset kan stängas av 1h efter senaste rörelse om så önskas. OBS! 6-ledare vid master/slav AVR D AVR320 2X18W PIR HFD SINGEL G24q-2 1,4 AVR320 Radar grundljus. Lyser konstant med ca 5%, radar styr belysningen till 100%. 4-ledare vid master/slav AVR D AVR320 2X18W RADAR HFD LJUSK G24q-2 1,4 AVR320 dekorram av polykarbonat, kan monteras i två olika nivåer AVL58 DEKOR VIT 2-VÄGS AVR320 vit AVR320 dekorram av pulverlackerad aluminium AVL45 DEKORRAM VIT T AVR320 vit AVL45.2 DEKORRAM ANT SILV AVR320 antik silver AVL45.3 DEKORRAM STÅL AVR320 stål AVR320 dekorram med visir av galvaniserad, pulverlackerad stål AVL46 DEKOR VIT RUND VISIR AVR320 vit AVL46.2 DEKOR ANT.SILV RUND VISIR 320 antik silver AVL46.3 DEKOR STÅL RUND VISIR AVR320 stål Ø Ø Ø Ø AVR320 AVR320 PIR-sensorarmatur Vi förbehåller oss rätten till ändringar. 51

54 AVR400 LED TC E27 Eleganta och effektiva armaturer för entréhallar, korridorer, kontor, hotellrum och hemmets alla belysningsbehov. Lämplig för både våta och torra utrymmen. Move! Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Stor, energieffektiv och 100% kvalitet. 52 Vi förbehåller oss rätten till ändringar.

55 IP44 5x2,5mm² 3x2,5mm² AVR400 + AVL59 AVR400 + AVL59/AL Konstruktion > > Kupa av opalpolykarbonat > > Stomme av polykarbonat > > Cirkellysrör och glödlampor ingår inte i armaturerna > > LED-modeller: 18W ljusflöde 1730 lm (3 K) och 1790 lm (4 K), 3000/4000 K, Ra>80, effektfaktor 0,93 Drifttemperatur -20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVR400 PIR ljuset tänds automatiskt när varm rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet. > > AVR400 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet > > 1 10V > > DALI > > Switch Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdetalj medföljer i förpackningen > > Infällningsdjup 42 mm, håltagning ø 390 mm, kupans diameter ø 400 mm > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling, PIR-/RAD-modeller 4/5x2,5 mm 2, styrda modeller 5x2,5 mm 2 + 2x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Lämplig för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR400 LED AVR L AVR400 LED 18W/840 IP44 LED 2, lm AVR L/3K AVR400 LED 18W/830 IP44 LED 2, lm AVR400 LED DIM 1-10V AVR DL AVR400 LED DIM 18W/840 IP44 LED 2, lm AVR DL/3K AVR400 LED DIM 18W/830 IP44 LED 2, lm AVR400 LED DIM DALI /SWITCH AVR DDL AVR400 LED DIM DALI/SW 18W/840 LED 2, lm AVR DDL/3K AVR400 LED DIM DALI/SW 18W/830 LED 2, lm AVR400 LED PIR on/off AVR L AVR400 LED PIR 18W/840 IP44 LED 2, lm AVR L/3K AVR400 LED PIR 18W/830 IP44 LED 2, lm AVR400 LED Radar on/off AVR L AVR400 LED RADAR 18W/840 IP44 LED 2, lm AVR L/3K AVR400 LED RADAR 18W/830 IP44 LED 2, lm AVR400 LED PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. 4-ledare vid master/slav AVR DL AVR400 LED PIR DIM 18W/840 LED 2, lm AVR DL/3K AVR400 LED PIR DIM 18W/830 LED 2, lm Se detaljerad produktinformation på nätet: 05/05/17 53

56 E-nummer Typ Beskrivning Sockel Kg Ljusflöde Övrig information AVR400 LED PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. Grundljuset kan stängas av 1h efter senaste rörelse om så önskas. OBS! 6-ledare vid master/slav AVR DL AVR400 LED PIR DIM 18W/840 SIN LED 2, lm AVR DL/3K AVR400 LED PIR DIM 18W/830 SIN LED 2, lm AVR400 LED Radar grundljus. Lyser konstant med ca 5%, radar styr belysningen till 100%. 4-ledare vid master/slav AVR DL AVR400 LED RADAR DIM 18W/840 LED 2, lm AVR DL/3K AVR400 LED RADAR DIM 18W/830 LED 2, lm AVR400 LED med batteri back-up AVR L/1M AVR400 LED 18W/840 BATTERI LED 2, lm AVR DL/1M AVR400 LED 18W/840 PIR DIM BAT LED 2, lm AVR400 för E AVR400 AVR W/E27 E27 1,1 AVR400 med elektroniskt driftdon (HF) AVR E AVR400 2X18W HF LJUSKÄLLA 2G11 1, AVR E AVR400 2X26W HF LJUSKÄLLA G24q-3 1,9 AVR400 PIR on/off med elektroniskt driftdon (HF) AVR E AVR400 2X18W PIR HF LJUSK 2G11 2,2 AVR400 Radar on/off med elektroniskt driftdon (HF) AVR E AVR400 2X18W RADAR HF LJUSK 2G11 2,2 AVR400 dekorram av polykarbonat AVL52 DEKORRAM VIT AVR400 vit AVR400 dekorram av polykarbonat, kan monteras i två olika nivåer AVL59 DEKOR VIT 2-VÄGS AVR400 vit AVR400 dekorram av pulverlackerad aluminium AVL50 DEKORRAM VIT AVR400 vit AVL50.1 DEKORRAM SVART AVR400 svart AVL50.2 DEKORRAM ANT SILV AVR400 antik silver AVL50.3 DEKORRAM STÅL AVR400 stål Ø Ø AVR254 Ø AVR320 Ø AVR254 AVR400 Ø Ø AVR400 PIR-sensorarmatur Monteringsbild 54 Vi förbehåller oss rätten till ändringar.

57 Vi förbehåller oss rätten till ändringar. 55

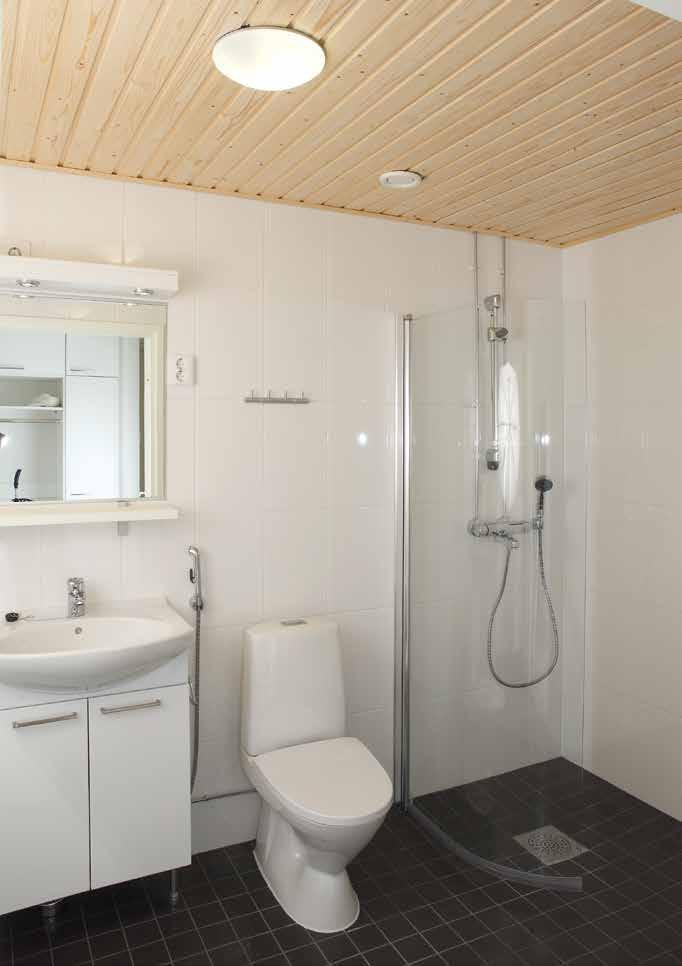

58 Alunette LED E27 AL250LED Alunette armatur i plast är utformad för torra och våta utrymmen såväl inomhus som utomhus. Armaturen är lämplig för bland annat badrum, förråd, korridorer och tvättstugor. Alunette finns även tillgänglig med inbyggd högfrekvensrörelsesensor (radar). Universalarmatur för alla utrymmen. 56 Vi förbehåller oss rätten till ändringar.

59 IP54 5/3x2,5mm² 3/2x2,5mm² AL250LED + AL250KL-V AL250LED + AL250K-V Konstruktion > > Kupa av - slagtålig akryl > > Stomme - polykarbonat > > LED-modeller: Klass II, E27-modeller: Klass I > > LED-modellen: Total effekt 5W (AL250LED) och 6W (ALR250LED), ljusflöde 530 lm (4000 K) och 530 lm (3000 K) 4000 K, Ra > 80, effektfaktor 0,92 Användningstemperatur 20 C C Livslängd h (L70), T a =25 C Styrning > > ALR-modellerna har en rörelsesensor (5,8 GHz radar) inbyggd i enheten som inte är synlig från utsidan Montering > > Tak eller vägg > > Utanpåliggande eller halvinfälld > > Fäste för infälld montering medföljer > > Infällningsdjup 27 mm, håltagning ø 240 mm, kupans diameter ø 255 mm > > Snabbkopplingsplint Standard: 3x2,5 mm 2 (E27), 2x2,5 mm 2 (LED) Sensor: 5x2,5 mm 2 (E27), 3x2,5 mm 2 (LED) > > Mer information om rörelsesensorerna finns på hemsidan - Högst 4 m vid takmontering - Högst 2,7 m vid väggmontering - Lämpad att sköta själv och för master/slav - Maxlast 300W (glödljus), 200W (lysrör) eller 100W (LED) Slavarmaturer från Enstos ordinarie armatursortiment Dekorations ram > > Modell: rund > > Material: aluminium > > Standardfärger: vit, svart och grå (RAL 9006) > > Diameter: 340 mm Dekorations ram med ögonlock > > Modell: ögonlock > > Material: aluminium > > Standardfärger: vit, svart och grå (RAL 9006) > > Diameter: 340 mm E-nummer Typ Beskrivning Sockel Övrig information Alunette LED AL250LED ALUNETTE LED 6W/840 IP54 LED AL250LED3K ALUNETTE LED 6W/830 IP54 LED Alunette LED Radar on/off ALR250LED ALUNETTE LED RADAR 7W/840 IP54 LED ALR250LED3K ALUNETTE LED RADAR 7W/830 IP54 LED Alunette E AL250 ALUNETTE E27 E27 Alunette dekorram AL250K-V RAM VIT AL250K-V vit Dekorram med visir/ögonlock AL250KL-V RAM VIT AL250KL-V vit Se detaljerad produktinformation på nätet: 05/05/17 57

60 Alunette LED Ø Ø cd/klm C0 - C180 C90 - C % 27 mm 58 Vi förbehåller oss rätten till ändringar.

61 Vi förbehåller oss rätten till ändringar. 59

62 Aluno LED TC E27 AL375LED Aluno är en universalarmatur för torra och våta utrymmen såväl inomhus som utomhus. Armaturen är lämplig för bland annat trapphus, korridorer, förråd och garage. Den transparenta stommen underlättar installationsarbetet och ger ett elegant uppåtriktat ljus. Aluno finns även med inbyggd högfrekvensrörelsesensor (radar). Universalarmatur med klass och finess. 60 Vi förbehåller oss rätten till ändringar.

63 IP54 5x2,5mm² 3x2,5mm² AL375LED + AL375K-V Monteringsbeslag för mjuka undertak Konstruktion > > Kupa av - slagtålig akryl, stomme - polykarbonat > > Bottenplatta - metall > > XFCY modeller med Osram Dulux El Facility 18W/840 > > Aluno LED (Exkl ALRD...) är Klass II, övriga är Klass I > > LED-modeller: 3000 K och 4000 K -modeller, se armaturlumen i tabell Ra > 80, effektfaktor 0,93 Användningstemperatur 20 C C Livslängd h (L70), T a =25 C Styrning > > Sensormodeller: ALR-modellerna har en rörelsesensor (5,8 GHz radar) inbyggd i enheten som inte är synlig från utsidan ALRD-modellerna har radarenhet och driftdon med korridorfunktion, konstant ljuseffekt ca 15 %, radaraktiverad ljuseffekt 100 % > > Switch-Control (ES) > > 1-10V (ELD) endast kompaktlysrör > > DALI (ED) Montering > > Tak eller vägg, utanpåliggande eller infälld montering (ram för infälld montering medföljer) > > Infällningsdjup 40 mm, håltagning ø 355 mm, kupans diameter ø 375 mm > > Snabbkopplingspling 3x2,5 mm 2 med genomkopplingsmöjlighet. Sensor och Dim modeller -o- 5x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan - Högst 4 m vid takmontering - Högst 2,7 m vid väggmontering - Lämplig för fristående och master/slav installation, obligatorisk brytarinstallation möjlig - Passar för singel- och master/slav-montering - Maxlast 300W (glödljus), 200W (lysrör) eller 100W (LED) Slavarmaturer från Enstos ordinarie armatursortiment Mot order > > Monteringsbeslag för mjuka undertak > > Back-up modeller med 1h batteri Dekorations ram > > Diameter ø 450 mm ALR375LED E-nummer Typ Beskrivning Sockel Ljuskurva Ljusflöde Övrig information Aluno LED AL375LED ALUNO LED 12W/840 LED K lm AL375LED3K ALUNO LED 12W/830 LED K lm AL375LED20 ALUNO LED 17W/840 LED K lm AL375LED203K ALUNO LED 17W/830 LED K lm Aluno LED Radar ALR375LED ALUNO LED RADAR 13W/840 LED K lm ALR375LED3K ALUNO LED RADAR 13W/830 LED K lm ALRD375LED ALUNO LED RADAR HFD 10% 13W/840 LED K lm grundljus ALR375LED20 ALUNO LED RADAR 20W/840 LED K lm ALR375LED203K ALUNO LED RADAR 20W/830 LED K lm ALRD375LED20 ALUNO LED RADAR HFD 10% 20W/840 LED K lm grundljus Se detaljerad produktinformation på nätet: 05/05/17 61

64 E-nummer Typ Beskrivning Sockel Ljuskurva Ljusflöde Övrig information Aluno AL375TCL218EL ALUNO TC-L 2X18W 2G11 K AL375TCL218ELD ALUNO TC-L 2X18W ELD 2G11 K1 1-10V dimbar AL ALUNO 75W E27 E AL375175XFCY ALUNO 18W/840 E27 Osram Dulux EL Facility 18W/840 ingår AL375275XFCY ALUNO 2X18W/840 E27 K2 Osram Dulux EL Facility 2x18W/840 ingår Aluno Radar ALR375TC218EL ALUNO TC-L 2X18W RAD 2G11 K1 Aluno dekorram AL375K-V RAM VIT AL375K-V vit K1 K2 K3 cd/klm C0 - C180 C90 - C270 72% cd/klm C0 - C180 C90 - C270 70% cd/klm C0 - C180 C90 - C % 290 Ø Ø mm Vi förbehåller oss rätten till ändringar.

65 Vi förbehåller oss rätten till ändringar. 63

66 Titan LED TC Titan LED Titan är en universalarmatur för torra och våta utrymmen såväl inomhus som utomhus. Armaturen är lämplig för bland annat korridorer, passager, förråd och sekundära utrymmen. Titan finns även med inbyggd rörelsesensor (radar). Tuff armatur för tuffa utrymmen, IK Vi förbehåller oss rätten till ändringar.

67 IP44 5x2,5mm² 3x2,5mm² IK10 Titan utanpåliggande Titan halvinfälld Konstruktion > > Stomme, ram och kupa av slagtålig polykarbonat > > Titan kompaktlysrör är Klass II, Titan LED är Klass I > > LED-modeller: 13W, ljusflöde 860 lm (4K) 20W, ljusflöde 1215 lm (4K) Drifttemperatur -20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > Sensormodeller: ATR-modellerna har en rörelsesensor inbyggd i armaturen som inte är synlig från utsidan ATRD-modellerna har rörelsesensor inbyggd i armaturen tillsammans med ett grundljus på ca 10 %, sensor aktiverar ljuset till 100 % > > Switch-Control (ES) > > 1-10V (ELD) > > DALI (ED), endast kompaktlysrör Montering > > Tak eller vägg, utanpåliggande eller infälld montering (detaljer medföljer) > > Infällningsdjup 33 mm, håltagning ø 320 mm > > Snabbkopplingsplint 3x2,5 mm² med genomkopplingsmöjlighet, sensor- och 1-10V modeller 5x2,5 mm² > > Mer information om rörelsesensorerna finns på hemsidan -Högst 4 m vid takmontering -Högst 2,7 m vid väggmontering - Lämplig för singel- och master/slav-montering - Maxlast 300W (glödljus), 200W (lysrör), 100W (LED) Slavarmaturer från Enstos ordinarie armatursortiment Mot order > > Back-up modeller med 1h batteri > > Radar med radiokontroll Inbyggd rörelsesensor 13W 860 lm 20W 1215 lm E-nummer Typ Beskrivning Sockel Ljuskurva Övrig information Titan LED AT100LED TITAN LED 13W/840 IP44 LED K AT100LED20 TITAN LED 20W/840 IP44 LED K3 Titan LED Radar ATR100LED TITAN LED RADAR 13W/840 LED K ATRD100LED TITAN LED RADAR HFD 10% 13W/840 LED K3 grundljus ATR100LED20 TITAN LED RADAR 20W/840 RAD LED K ATRD100LED20 TITAN LED RADAR HFD 10% 20W/840 LED K3 grundljus Titan AT100211VEL TITAN IP44 TC-S 2X11W HF 2G7 K AT100218VEL TITAN IP44 TC-S 2X18W HF 2G11 K1 Titan Radar ATR100218VEL TITAN IP44 TC-S 2X18W RAD 2G11 K1 Se detaljerad produktinformation på nätet: 05/05/17 65

68 K1 K3 cd/klm C0 - C180 C90 - C270 52% cd/klm C0 - C180 C90 - C % Ø 315 Ø Ø Ø Infällnadsdjup 33 mm Titan 2x11W, 2D28 Titan 2x18W, LED 66 Vi förbehåller oss rätten till ändringar.

69 Vi förbehåller oss rätten till ändringar. 67

70 AVR1 TC AVR1 är en mångsidig stöt- och vädertålig armatur i polykarbonat för både utomhus- och inomhusbruk. Flera energibesparande ljuskällor, olika slags tillbehör samt PIR-/radarmodeller med rörelsesensorer gör AVR1 till en mycket mångsidig armatur både för privata objekt och offentliga miljöer. Klassisk plafond för mindre utrymmen. 68 Vi förbehåller oss rätten till ändringar.

71 IP44 3x2,5mm² AVR1 PIR-sensorarmatur AVL21 infällningsram Konstruktion > > Kupa och stomme av polykarbonat > > Ljuskällor med färgnyans 830 ingår i armaturleveransen Styrning > > AVR1 PIR-armaturerna är utrustade med infraröd rörelsesensor (PIR) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä. > > AVR1 RADAR-armaturerna är utrustade med rörelsesensorer baserade på högfrekvensteknik (radar) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä. Montering > > Tak- eller väggmontage eller halvinfälld > > Infällningsram AVL21 beställs separat > > Infällningsdjup 40 mm, håltagning ø 270 mm, infällningsramens diameter ø 295 mm > > Snabbkopplingsplint 3x2,5 mm 2 för installation med överkoppling, PIR- och RADAR-modeller 3x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Lämplig för singel- och master/slav-montering Slavbelastning max. 400 VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment E-nummer Typ Beskrivning Sockel Kg Övrig information AVR1 med elektroniskt driftdon (HF) AVR1.29E AVR1 2X9W HF LJUSKÄLLA 2G7 0,9 AVR1 PIR med elektroniskt driftdon (HF) AVR1.29/94E AVR1 9+9W HF PIR GRUND LJUSK 2G7 1, AVR1.294E AVR1 2X9W HF PIR ON/OFF LJUSK 2G7 0,7 AVR1 tillbehör AVL21 INF RAM VIT AVR1 & 4 vit AVL28 DEKORRAM VIT AVR1 & 4 vit Se detaljerad produktinformation på nätet: 05/05/17 69

72 AVR1.29E cd/klm C0 - C180 C90 - C270 57% Ø Ø AVR1-armaturer AVR1 PIR-sensorarmaturer Ø Ø Ø295 AVL21 infällningsram AVL28 dekorram 70 Vi förbehåller oss rätten till ändringar.

73 Vi förbehåller oss rätten till ändringar. 71

74 AVR4 TC E27 Armatur som passar både ute och inne, i torra eller våta utrymmen som korridorer, trappor, badrum och simhallar. Slagtåligt material som gör att armaturen även lämpar sig för offentliga byggnader, hotell och entréer i flervåningshus. Armaturen kan anpassas med hjälp av olika tillbehör. Klassisk och tidlös. 72 Vi förbehåller oss rätten till ändringar.

75 IP44 3x2,5mm² AVL28 dekorram AVL21 infällningsram Konstruktion > > Kupa och stomme av polykarbonat > > Ljuskällor med färgnyans 830 ingår i leveransen, exkl. glödlampsmodellerna AVR4 och AVR4MP Styrning > > AVR4 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet Montering > > Tak- eller väggmontage eller halvinfälld > > Infällningsram AVL21 beställs separat > > Infällningsdjup 40 mm, håltagning ø 270 mm, infällningsramens diameter ø 295 mm > > Snabbkopplingsplint 3x2,5 mm 2, RADAR-modeller 3x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan > > RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Lämplig för singel- och master/slav-montering Slavbelastning max 400 VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment Ø Ø295 AVR4.29E 40 AVL21 infällningsram 102 Ø Ø260 cd/klm C0 - C180 C90 - C270 61% AVR4 AVL28 dekorram E-nummer Typ Beskrivning Sockel Kg Övrig information AVR4 för E AVR4 AVR4 75W/E27 E27 0,8 AVR4 med elektroniskt driftdon (HF) AVR4.29E AVR4 2X9W HF LJUSKÄLLA 2G7 0,8 AVR4 tillbehör AVL21 INF RAM VIT AVR1 & 4 vit AVL28 DEKORRAM VIT AVR1 & 4 vit Se detaljerad produktinformation på nätet: 05/05/17 73

76 AVR70-72 LED TC E27 AVR70 Fyrkantig helplastarmatur i återvinningsbar polykarbonat för inomoch utomhusbruk som når en ny dimension med LED: AVR70: Hög/Djup kupa AVR71: Trekantig kupa AVR72: Slimmad kupa Armaturen har en vridbar transparent bottenplatta som underlättar montage. Armatur som inte är rädd för kylan. 74 Vi förbehåller oss rätten till ändringar.

77 IP44 4x2,5mm² AVR71 Konstruktion > > Kupa och stomme av polykarbonat > > Kompaktlysrör färgnyans 830 ingår i leveransen (AVR72) > > LED-modell: Totaleffekt 8W, ljusflöde se tabell 4000 K, Ra >80, effektfaktor 0,87 Drifttemperatur -40 C C LED-armaturens livslängd h (L70), T a =25 C Montering > > Montering i tak eller på vägg > > Snöskydd beställs separat > > Skruvkopplingsplint 4x2,5 mm 2 för installation med överkoppling AVR72 E-nummer Typ Beskrivning Sockel Kg Ljusflöde AVR70 LED AVR70.19L AVR70 LED 8W/840 IP44 LED 1,0 560 lm AVR71 LED AVR71.19L AVR71 LED 8W/840 IP44 LED 1,1 600 lm AVR72 LED AVR72.19L AVR72 LED 8W/840 IP44 LED 1,0 550 lm AVR70 för E AVR70 AVR70 75W/E27 2G11 1,7 AVR71 för E AVR71 AVR71 NUMMERBEL 75W E27 0,9 AVR70 tillbehör och reservdelar AVV70 RES KUPA AVR AVL30 SNÖSKYDD VIT AVR70 AVR71 tillbehör och reservdelar AVL68 SNÖSKYDD AVR71 VIT AVV71 RES KUPA AVR71 AVR72 tillbehör och reservdelar AVV72 RES KUPA AVR72 Se detaljerad produktinformation på nätet: 05/05/17 75

78 AVR70 AVR AVR72.118E cd/klm C0 - C180 C90 - C270 68% cd/klm C0 - C180 C90 - C270 65% cd/klm C0 - C180 C90 - C270 63% AVR70 AVR71 AVR72 76 Vi förbehåller oss rätten till ändringar.

79 Vi förbehåller oss rätten till ändringar. 77

80 AVR20 och AVR6 E27 AVR20 - Hållbar globarmatur för t ex källarlokaler, vindsutrymmen, sekundära utrymmen eller som enkel tillfälligbelysning. Levereras med smidig dosa för ytmontage. AVR6 - Plastbeslag för källare och förråd. Passar alla kupor med A85 skruvhals. Levereras utan kupa. Enklare blir det inte. 78 Vi förbehåller oss rätten till ändringar.

81 IP44 Konstruktion > > Kupa av polykarbonat > > Stomme av polyester > > Lamphållare i värmebeständig termoplast > > AVR6 levereras utan kupa > > AVR6 passar tillsammans med kupor som har A85 skruvhals > > AVR20 är IP44 Montering > > AVR20 monteras utanpåliggande tillsammans med dosa som ingår i leveransen > > AVR6 monteras utanpåliggande tillsammans med dosa som ingår i leveransen AVR20.11 AVR6 Ø Ø Ø183 A85 64 AVR20.11 AVR6 E-nummer Typ Beskrivning Sockel Kg Övrig information AVR20 för E AVR20.11 AVR W/E27 E27 0,3 AVR6 för E AVR6 AVR6 SOCKEL E27/60W A85 E27 0,2 Se detaljerad produktinformation på nätet: 05/05/17 79

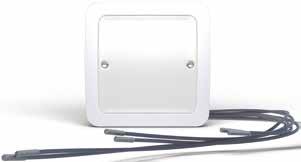

82 AVD5 LED AVD5 är en multifunktionell kombiarmatur som kombinerar LED- och fiberarmaturens goda egenskaper. Armaturen kan tack vare sin konstruktion användas både inomhus och utomhus och även i specialutrymmen där själva armaturen inte kan monteras där det behövs ljus. LED och Fiber i perfekt symbios. 80 Vi förbehåller oss rätten till ändringar.

83 IP64/65 2x2,5mm² AVD5.13L/6 Konstruktion > > Kupa av opalpolykarbonat > > Stomme av gjutet aluminium, pulverlackad, färg vit > > Glasfiber, kan monteras i tak > > LED-modell: Totaleffekt 3W (AVD5.13L) armaturens ljusflöde 120 lm Totaleffekt 6W (AVD5.23L) armaturens ljusflöde 125 lm+150 lm/led 3000 K, Ra >80 Drifttemperatur -20 C +25 C LED-armaturens livslängd h (L70), T a =25 C Montering > > Vägg, ytmontering IP64/infälld montering IP65 > > Strukturellt infällningsdjup 36 mm, håltagning 123x123 mm > > Snabbkopplingsplint 2x2,5 mm 2 för installation med överkoppling AVD5.13L AVD5.23L E-nummer Typ Beskrivning Sockel Kg Ljusflöde AVD5 edual armatur AVD5.13L AVD5 LED 1x3W IP64/65 LED 0,8 120 lm AVD5 edual endast ljus via fiber, 6 fiber AVD5.13L/6 AVD5 LED 1x3W 6xFIBER IP64/65 LED 1,0 120 lm AVD5.13L/6.1 AVD5 LED 1x3W 6xFIBER IP64/65 LED 1,0 120 lm AVD5 edual endast ljus via fiber, 9 fiber AVD5.13L/9 AVD5 LED 1x3W 9xFIBER IP64/65 LED 1,1 120 lm AVD5.13L/9.1 AVD5 LED 1x3W 9xFIBER IP64/65 LED 1,0 120 lm AVD5 edual endast ljus via fiber, 12 fiber AVD5.13L/12 AVD5 LED 1x3W 12xFIBER IP64/65 LED 1,3 120 lm AVD5.13L/12.1 AVD5 LED 1x3W 12xFIBER IP64/65 LED 1,2 120 lm AVD5 edual ljus via armatur och fiber, 6 fiber AVD5.23L/6 AVD5 LED 2x3W 6xFIBER DIR LJUS LED 1,0 125 lm lm/led AVD5.23L/6.1 AVD5 LED 2x3W 6xFIBER DIR LJUS LED 0,9 125 lm lm/led AVD5 edual ljus via armatur och fiber, 9 fiber AVD5.23L/9 AVD5 LED 2x3W 9xFIBER DIR LJUS LED 1,0 125 lm lm/led AVD5.23L/9.1 AVD5 LED 2x3W 9xFIBER DIR LJUS LED 0,9 125 lm lm/led AVD5 edual ljus via armatur och fiber, 12 fiber AVD5.23L/12 AVD5 LED 2x3W 12xFIBER DIR LJU LED 1,1 125 lm lm/led AVD5.23L/12.1 AVD5 LED 2x3W 12xFIBER DIR LJU LED 1,0 125 lm lm/led Se detaljerad produktinformation på nätet: 05/05/17 81

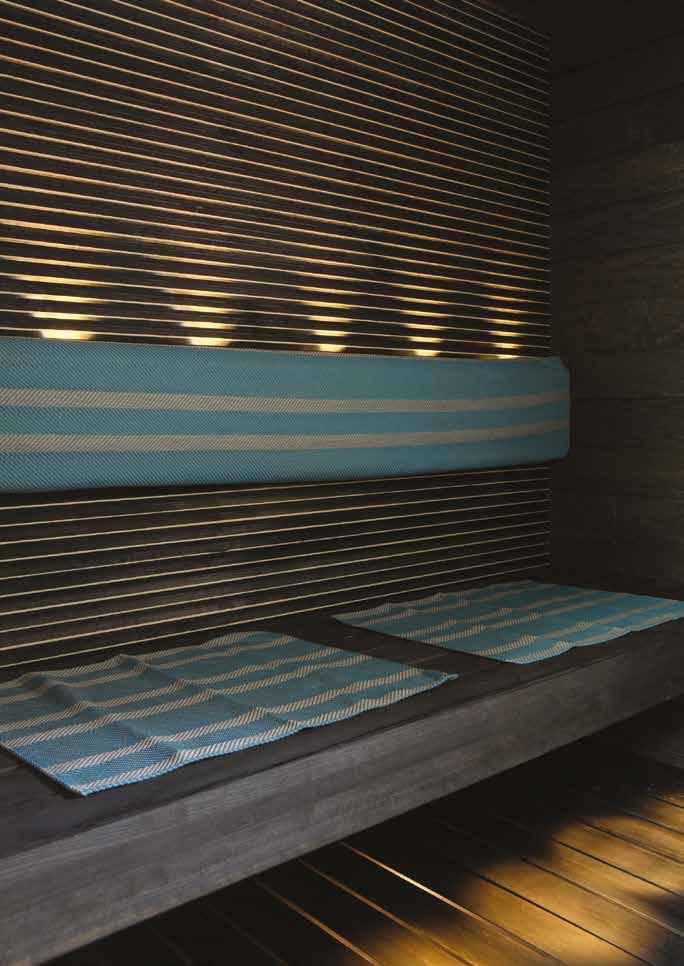

84 140 mm mm Rmin = 8mm mm Ø 5 mm 6-FIBER 9-FIBER 12-FIBER AVD5.../6 AVD5.../6.1 AVD5.../6.2 AVD5.../9 AVD5.../9.1 AVD5.../9.2 AVD5.../12 AVD5.../12.1 st. längd/m st. längd/m st. längd/m st. längd/m st. längd/m st. längd/m st. längd/m st. längd/m 2 2,0 2 1,4 2 3,0 3 2,0 3 1,4 3 3,0 2 2,0 2 1,4 2 2,5 2 1,7 2 3,5 2 2,5 2 1,7 2 3,5 2 2,5 2 1,7 2 3,0 2 2,0 2 4,0 2 3,0 2 2,0 2 4,0 2 3,0 2 2, ,5 2 2,3 2 4,5 2 3,5 2 2, ,0 2 2, ,5 2 2,9 1 aggregatlins i modellerna /6 och /6.2 2 aggregatlinser i modellerna /9 och /9.2 2 aggregatlinser i modellerna /12 82 Vi förbehåller oss rätten till ändringar.

85 Vi förbehåller oss rätten till ändringar. 83

86 AVH11 E27 AVH11.2 Armaturerna är speciellt konstruerade för bruk i bastu. Olika versioner för infällnad och utanpåliggande montage samt modeller med furugaller. Världens bastuarmatur. Det genuina orginalet. 84 Vi förbehåller oss rätten till ändringar.

87 IP44 2x1,5mm² Konstruktion > > Kupa av glas > > Stomme av värmetålig polyester > > Reflektor av aluminium > > Bländskydd: Furugaller Montering > > Montering på vägg, minst 100 mm från taket > > Får ej monteras i taket! > > Skruvplint 2x1,5 mm 2 för installation med överkoppling AVH11 AVH11.1 AVH11.2 ø AVH11 AVH11.1 AVH11.2 E-nummer Typ Beskrivning Sockel Kg Övrig information Bastuarmatur AVH11 AVH11 BASTUARMATUR E27 1,2 Bastuarmatur för infällt installation med furugaller AVH11.1 AVH11.1 BASTUARMATUR INFÄLLD E27 2,2 Bastuarmatur för utanpåliggande installation med furugaller AVH11.2 AVH11.2 BASTUARMATUR M FURU E27 2,0 Se detaljerad produktinformation på nätet: 05/05/17 85

88 AVH15 E14 Armaturerna är speciellt avsedda för privata bastur. Armaturen AVH15 passar även i andra miljöer särskilt med gallerutföranden som ger ett mysigt och behagligt ljus. AVH15.1 Modern bastuarmatur för hörn och vägg. 86 Vi förbehåller oss rätten till ändringar.

89 IP44 2x1,5mm² Konstruktion > > Kupa av glas > > Stomme av värmetålig termoplast > > Bländskydd: furu- eller aspgaller Montering > > Montering på vägg, minst 100 mm från taket > > Får ej monteras i taket! > > Skruvplint 2x1,5 mm 2 för installation med överkoppling AVH15.10 AVH15.2 AVH AVH15 AVH15.1 AVH15.2 E-nummer Typ Beskrivning Sockel Kg Övrig information Bastuarmatur AVH15 AVH15 BASTUARMATUR E14 0,5 Bastuarmatur för väggmontage med furugaller AVH15.1 AVH15.1 BASTUARM FURUGALLER E14 1,2 Bastuarmatur för väggmontage med asp galler AVH15.10 AVH15.10 BASTUARM ASPEGALLER E14 1,2 Bastuarmatur för hörnmontage med furugaller AVH15.2 AVH15.2 BASTUARM FURU HÖRN E14 1,3 Bastuarmatur för hörnmontage med asp galler AVH15.20 AVH15.20 BASTUARM ASPE HÖRN E14 1,3 Se detaljerad produktinformation på nätet: 05/05/17 87

90 Aaria LED E27 Designad trädgårdsarmatur avsedd för LED-ljuskälla. Aaria är lämplig för stora och små parker & gårdar. Armaturen är konstruerad för att ge ett behagligt obländat ljus utan störande spridning. AA01APLED Lys upp din trädgård och din entré med Aaria. 88 Vi förbehåller oss rätten till ändringar.

91 IP44 3x2,5mm² AA01LED Konstruktion > > Stomme och topp av pulverlackad aluminium > > Väggfäste av galvaniserad pulverlackad stål > > Kupa är räfflad, för bra ljusspridning, av UV-beständig akryl > > Finns i färgerna vit, svart, grafitgrå och antik brons > > LED-modeller: Anslutningseffekt 10W, armaturljusflöde 650 lm, färgtemperatur 4000 K Ra > 80 Effektfaktor 0,92 Användningstemperatur 20 C C LED-modulens livslängd h (L70), T a =30 C > > E27-modeller: Max. 60W glödlampa, alt. lågenergi- eller LED-lampa 8-20W, max diameter 98 mm och max höjd 173 mm Montering > > Stolpmodellen kan monteras på ø 50 mm stolpe, se mer info på hemsidan > > Väggmodellen kan anslutas via en anslutningslåda, 4 st. hål för 78 mm skruvmellanrum > > 3x2,5 mm 2 plint för överkoppling 10W 650 lm AA03GH AA03M E-nummer Typ Beskrivning Sockel Model Färg Kg Aaria LED stolpmontering AA01LED STOLPARM LED 10W IP44 VIT LED pollar vit 2, AA01MLED STOLPARM LED 10W IP44 SVART LED pollar svart 2, AA01GHLED STOLPARM LED 10W IP44 G GRÅ LED pollar grafitgrå 2, AA01APLED STOLPARM LED 10W IP44 A BRONS LED pollar antikbrons 2,3 Aaria LED väggmontering AA03LED VÄGGARM LED 10W IP44 VIT LED vägg vit 2, AA03MLED VÄGGARM LED 10W IP44 SVART LED vägg svart 2, AA03GHLED VÄGGARM LED 10W IP44 G GRÅ LED vägg grafitgrå 2, AA03APLED VÄGGARM LED 10W IP44 A BRONS LED vägg antikbrons 2,7 Se detaljerad produktinformation på nätet: 05/05/17 89

92 E-nummer Typ Beskrivning Sockel Model Färg Kg Aaria E27 stolpmontering AA01 STOLPARM 60W IP44 VIT E27 pollar vit 2, AA01M STOLPARM 60W IP44 SVART E27 pollar svart 2, AA01GH STOLPARM 60W IP44 G GRÅ E27 pollar grafitgrå 2, AA01AP STOLPARM 60W IP44 A BRONS E27 pollar antikbrons 2,1 Aaria E27 väggmontering AA03 VÄGGARM 60W IP44 VIT E27 vägg vit 2, AA03M VÄGGARM 60W IP44 SVART E27 vägg svart 2, AA03GH VÄGGARM 60W IP44 G GRÅ E27 vägg grafitgrå 2, AA03AP VÄGGARM 60W IP44 A BRONS E27 vägg antikbrons 2,5 Aaria LED Ø 300 Ø Ø cd/klm C0 - C180 C90 - C % Aaria stolpmontering Aaria väggmontering 90 Vi förbehåller oss rätten till ändringar.

93 Vi förbehåller oss rätten till ändringar. 91

94 Averia E27 Averia utomhusbelysning är en elegant armaturserie för hela trädgården. Serien består av armaturer för vägg-, tak- och pollarmontering. Averia är tillverkad av äkta koppar och aluminium. AVG02 Bred armaturserie för ditt närområde. 92 Vi förbehåller oss rätten till ändringar.

95 IP44 3x2,5mm² AVG03 Konstruktion > > Koppararmaturer: tak och stomme av patinerad koppar, takunderdel och bländskyddsringar av lackerad koppar > > Färger: vit, svart, grafitgrå och koppar > > Kupa: transparent eller matt glas, matt glas används till de svarta och grafitgrå armaturerna samt LED-modeller > > Väggfästen: pulverlackerad galvaniserat stål > > Stolpar: pulverlackerad Aluzink stål > > Rekommenderad LED eller lågenergilampa 8-20W, E27, ljuskällans dimensioner max: bredd 68 mm och längd 188 mm Montering > > Vägg, tak eller pollare > > Väggmodellen kan anslutas via en anslutningslåda, 4 st. hål för 78 mm skruvmellanrum > > AVG01/02 pollarmodellen: Stolpe ø 50 mm Markstöd MT (ø 50 mm) Montagefot (MJ-5/färg) finns i 13,5 cm och 120 cm höjd Monteringstillbehör måste beställas separat > > Anslutning: 3x2.5 mm² plint för överkoppling Mot order > > Pärlgrå, antiksilver och antikbrons > > AVGP05 / AVGP06 majakkapollare (vit, svart, grafitgrå och koppar) AVG07M AVG01GHLED E-nummer Typ Beskrivning Sockel Model Färg Kg Pollarmontering AVG01 STOLPARM 75W E27 VIT Ø50 E27 pollar vit 0, AVG01M STOLPARM 75W E27 SVART Ø50 E27 pollar svart 0, AVG01GH STOLPARM 75W E27 G GRÅ Ø50 E27 pollar grafitgrå 0, AVG02 STOLPARM 75W E27 KOPPAR Ø50 E27 pollar koppar 1,1 Pollarmontering Majakka AVGP05 POLLARM 60W E27 VIT Ø50 E27 pollar vit 0, AVGP05M POLLARM 60W E27 SVART Ø50 E27 pollar svart 0, AVGP05GH POLLARM 60W E27 G GRÅ Ø50 E27 pollar grafitgrå 0, AVGP06 POLLARM 60W E27 KOPPAR Ø50 E27 pollar koppar 1,0 Väggmontering uppljus AVG03 VÄGGARM 75W E27 VIT Ø260 E27 vägg vit 1, AVG03M VÄGGARM 75W E27 SVART Ø260 E27 vägg svart 1, AVG03GH VÄGGARM 75W E27 G GRÅ Ø260 E27 vägg grafitgrå 1, AVG04 VÄGGARM75W E27 KOPPAR Ø260 E27 vägg koppar 1,6 Väggmontering nerljus AVG07 VÄGGARM 60W E27 VIT E27 vägg vit 1, AVG07M VÄGGARM 60W E27 SVART E27 vägg svart 1, AVG07GH VÄGGARM 60W E27 G GRÅ E27 vägg grafitgrå 1, AVG08 VÄGGARM 60W E27 KOPPAR E27 vägg koppar 1,7 Se detaljerad produktinformation på nätet: 05/05/17 93

96 E-nummer Typ Beskrivning Sockel Model Färg Kg Väggmontering uppljus Majakka AVGP03 VÄGGARM 60W E27 VIT E27 vägg vit 1, AVGP03M VÄGGARM 60W E27 SVART E27 vägg svart 1, AVGP03GH VÄGGARM 60W E27 G GRÅ E27 vägg grafitgrå 1, AVGP04 VÄGGARM 60W E27 KOPPAR E27 vägg koppar 1,6 Stolpar ø 50 mm, 150 mm Höjd m VP150050/V STOLPE 50MM VIT 1,5 vit 2, VP150050/M STOLPE 50MM SVART 1,5 svart 2, VP150050/GH STOLPE 50MM G GRÅ 1,5 grafitgrå 2, VP150050/AP STOLPE 50MM BRONS 1,5 antikbrons 2,5 Stödfot ø 50 mm, 135 mm Höjd cm MJ-5V STÖDFOT 50MM VIT 13,5 vit 0, MJ-5M STÖDFOT 50MM SVART 13,5 svart 0, MJ-5GH STÖDFOT 50MM G GRÅ 13,5 grafitgrå 0, MJ-5AP STÖDFOT 50MM BRONS 13,5 antikbrons 0, MJ-5V/120 MONTAGE FOT 50.8MM 120cm VIT 120 vit 2, MJ-5M/120 MONTAGE FOT 50.8MM 120cm SVART 120 svart 2, MJ-5GH/120 MONTAGE FOT 50,8mm 120cm GRÅ 120 grafitgrå 2, MJ-5AP/120 MONTAGE FOT 50.8mm 120cm ANTBR 120 antikbrons 2,2 Tillbehör MT MARKFÄSTE 50MM 0,45 Ø258 Ø Ø Ø Ø Ø292 AVG01/AVG02 AVG03/AVG04 AVG07/AVG08 Ø160 Ø 160 Ø Ø 8 Ø Ø122 Ø50 44 AVGP03/AVGP04 AVGP05/AVGP06 MJ-5 Ø 50 Ø 50 Ø 215 Ø Demontera de böjda delarna (2 st) från markfästet och montera tillbaka dem runt mynningen när fästet är monterat i marken. MT 94 Vi förbehåller oss rätten till ändringar.

97 Vi förbehåller oss rätten till ändringar. 95

98 Averia Pollare E27 Pollarmodeller kompletterar utomhusarmaturerna i Averia-serien. Averia-pollarna ger vacker belysning i entréer, gångvägar, terrasser och planteringar. Basmaterialet består av äkta koppar och slitstarkt aluminium. AVGP01GH Stilig trädgårds- pollare. 96 Vi förbehåller oss rätten till ändringar.

99 IP44 3x2,5mm² AVGP01 Konstruktion > > Stomme och bländskydd av pulvermålat aluminium, kopparmodeller med bländskydd av lackerad koppar > > Pulvermålad aluminiumstolpe höjd 950 mm, diameter 120 mm ingår i leveransen > > Färger: vit, svart, grafitgrå och koppar > > Kupa av klart eller matt glas, matt glas i svarta och grafitgrå armaturer, klar glaskupa i vit och koppar > > Vi rekommenderar LED- eller energisparlampa 8 20 W, sockel E27, max. storlek på ljuskälla: bredd 68 mm och längd 251 mm Montering > > Averia pollararmaturer kan monteras på hårda ytor som sten, asfalt, betong och trä. I stolpens bottenplatta finns tre 11 mm fastsättningshål och i mitten ett kabelhål på 40x25 mm. > > Tilläggsutrustning adapterrör MTTUKI60 (längd 400 mm, diam. 60 mm), med vars hjälp armaturen kan monteras i ett 60 mm markstöd av betong Mot order > > 35W HIE > > Pärlgrå, antiksilver och antikbrons > > 650 mm med aluminiumstomme, totalhöjd 910 mm AVGP01M AVGP02CU A B 400 AVGP01/02 Ø 60 MTTUKI60 E-nummer Typ Beskrivning Sockel Färg Kg A B Majakka Pollare AVGP01 POLLARARM 75W E27 VIT 1210mm E27 vit 7, AVGP01M POLLARARM 75W E27 SVART 1210mm E27 svart 7, AVGP01GH POLLARARM 75W E27 G GRÅ 1210mm E27 grafitgrå 7, AVGP02CU POLLARARM 75W E27 KOPP 1210mm E27 koppar 8, Stödfot MTTUKI60 MONTAGEFOT 60MM Effekt anges som max. glödlampa effekt. Vi rekommenderar användning av energisparlampor. Se detaljerad produktinformation på nätet: 05/05/17 97

100 Lumia LED E27 Snygg armaturserie i grafitgråfärg och modern design gör Lumia seriens armaturer till ett självklart val för den moderna trädgården och runt husen. AVN260GHLED Hållbar och stilig. 98 Vi förbehåller oss rätten till ändringar.

101 IP54 3x1,5mm² Konstruktion > > Stomme i pulverlackerad aluminium > > Kupa UV-beständig polykarbonat > > Färg grafitgrå (GH) eller vit (VA) > > IK08 Montering > > Vägg eller tak, anslutning 3x1,5 mm 2 AVN260LGH Varianter > > E27-modellerna max. 60W glödlampa alt W lågenergilampa. Ljuskälla bredd max. 45 mm och längd max. 145 mm > > LED-modeller: AVN total effekt 8W, armaturljusflöde 450 lm (med ram) / 290 lm (med ögonlock), 4000 K, Ra > 80, effekt faktor 0,92 Användningstemperatur 20 C C LED-modulens livslängd h (L70), T a =30 C AVN260L AVN260GHLED Ø Ø14 59 Ø260 Ø cd/klm C0 - C180 C90 - C % AVN260GH AVN260LGH E-nummer Typ Beskrivning Sockel Model Färg Kg LED-modeller AVN260GHLED VÄGGARM LED 9W/840 GRÅ LED vägg/tak grafitgrå 1, AVN260LGHLED VÄGGARM SKÄRM LED 9W/840 GRÅ LED vägg grafitgrå 1,2 Lumia vägg / tak rund AVN260 VÄGGARM 60W E27 VIT E27 vit 1, AVN260GH VÄGGARM 60W E27 GRÅ E27 grafitgrå 1,2 Lumia vägg rund med ögonlock AVN260L VÄGGARM SKÄRM 60W VIT E27 vit 1, AVN260LGH VÄGGARM SKÄRM 60W GRÅ E27 grafitgrå 1,2 Se detaljerad produktinformation på nätet: 05/05/17 99

102 Lumia Spot GU10 Snygg armaturserie i grafitgråfärg och modern design gör Lumia seriens armaturer till ett självklart val för den moderna trädgården och runt husen. AVN01GH Hållbar, enkel och stilig spotlight serie. 100 Vi förbehåller oss rätten till ändringar.

103 IP44 3x1,5mm² Konstruktion > > Stomme pulverlackerad aluminium > > Skyddsglas (AVN01GH, AVN03GH, AVN07GH och AVN08GH) > > Färg grafitgrå (GH) Montering > > Vägg, anslutning 3x1,5 mm 2 > > AVN01GH-modell med jordspett och 5,5 m gummikabel (H05RN-F 2x1,0 mm 2 ) och stickkontakt AVN03GH Varianter > > GU10-baserade modeller för punktbelysning, ljuskälla alternativ: GU10 CFL 9W GU10 LED max. 7W GU10 halogen max. 35W Ljuskälla max. höjd 76 mm AVN07GH L=5500 GU10 max 76 mm GU10 max 76 mm 155 AVN08GH AVN01GH AVN03GH max 76 mm GU AVN07GH AVN08GH E-nummer Typ Beskrivning Sockel Model Kg Lumia pinne AVN01GH 2 ST SPOTLIGHT PÅ PINNE GU10 GU10 pollar 1,6 Lumia väggspotlight AVN03GH VÄGG SPOLTLIGHT GU10 GU10 vägg 0,7 Lumia väggspotlight ledbar AVN07GH VÄGG SPOT REG.BAR GU10 GU10 vägg 0,6 Lumia väggspotlight upp/ner AVN08GH VÄGG SPOT UPP/NER 2xGU10 GU10 vägg 1,1 Se detaljerad produktinformation på nätet: 05/05/17 101

104 Tellus E27 HS/HI Tellus är en traditionell sfärisk armatur avsedd för belysning i trädgårdar, torg, parker och vägar. Den finns i tre färgalternativ: opal, klar och rökfärgad. Tellus finns med två storlekar på kupan: 300 mm och 400 mm. AT4302SK Stilig och klassisk. 102 Vi förbehåller oss rätten till ändringar.

105 IP23 3x2,5mm² AT4302KK Konstruktion > > Stomme och kupa av UV-resistent polykarbonat. Bländskydd konformade ringar i metalliserad polykarbonat. > > Drivdon inuti armaturen, armatur med urladdningslampor kompenseras > > Stolpar av pulverlackerad Aluzink stål > > Kupa finns i färger: klar, opal och rök > > Bländskydd ringar: koppar > > Standard: svart > > Levereras utan ljuskälla > > Ljuskällor: AT4302: max. 100W E27, energibesparing lampa 20W rekommenderas AT4402: max. 150W E27, energibesparing lampa 20W rekommenderas AT /50W HS/HI Montering > > AT4302: Kan monteras på en stolpe ø 50 mm, svart Markstöd MT (ø 50 mm) Montagefot MJ-5M svart, finns i 13,5 cm och 100 cm höjd Väggfäste SK5 > > AT4402 och AT4405: Kan monteras på en stolpe ø 60 mm, svart > > Monteringstillbehör måste beställas separat > > Plint 3x2,5 mm 2 AT4302OP E-nummer Typ Beskrivning Sockel Glob färg Bländskydd färg Standard färg Kg Tellus för ø 50 mm rör, ø 300 mm AT4302KK STOLPARM 100W/E27 KLAR E27 klar koppar svart 1, AT4302OP STOLPARM 100W/E27 OPAL E27 opal - svart 1, AT4302SK STOLPARM 100W/E27 RÖK E27 rök koppar svart 1,5 Tellus för ø 60 mm rör, ø 400 mm AT4402KK STOLPARM 150W/E27 KLAR E27 klar koppar svart 4, AT4402OP STOLPARM 150W/E27 OPAL E27 opal - svart 4, AT4402SK STOLPARM 150W/E27 RÖK E27 rök koppar svart 4, AT4405KK STOLPARM HI/HS 70W E27 KLAR E27 klar koppar svart 4, AT4405OP STOLPARM HI/HS 70W E27 OPAL E27 opal - svart 4, AT4405SK STOLPARM HI/HS 70W E27 RÖK E27 rök koppar svart 4,2 Stolpar ø 50 mm Höjd m Färg VP150050/M STOLPE 50MM SVART 1,5 svart 2,5 Tillbehör MT MARKFÄSTE 50MM 0,45 Se detaljerad produktinformation på nätet: 05/05/17 103

106 E-nummer Typ Beskrivning Sockel Glob färg Bländskydd färg Standard färg Kg Väggfäste ø 50 mm SK-5M VÄGGFÄSTE 50.8 MM SVART svart 0,8 Stöd fäste ø 50 mm MJ-5M STÖDFOT 50MM SVART svart 0,4 Stolpe ø 60 mm VP350060/M2 STOLPE 3,5 m 60mm SVART 3,5 svart 10,2 Effekt anges som max. glödlampa effekt. Vi rekommendera användning av energispar lampor. Ø 300 Ø400 Ø Ø 8 Ø 115 Ø 50 Ø Ø 50 Ø Ø 50 Ø Ø Demontera de böjda delarna (2 st) från markfästet och montera tillbaka dem runt mynningen när fästet är monterat i marken. 44 MT Väggfäste SK Vi förbehåller oss rätten till ändringar.

107 Vi förbehåller oss rätten till ändringar. 105

108

109 Offentliga utrymmen

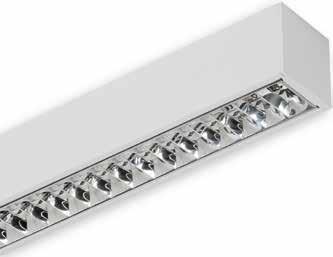

110 Aino LED T5 Aino är en elegant och stilfull LEDoch T5-armatur för ytmontage och upphängning i allmänna utrymmen. Lämpliga användningsområden är bl a kontor, korridorer och entréer. AI28M033 Optics Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Stilfull armatur med många möjligheter. 108 Vi förbehåller oss rätten till ändringar.

111 IP20 5x2,5mm² 3x2,5mm² AIL14493 Infällningsram till T5-modellerna Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad aluminiumprofil > > Bländskydd av anodiserat aluminium (33) eller räfflad satinakryl (93) > > Modeller: Nedljus Upp/nedljus (Y), uppljus ca 10 % (T5) och ca 20 % (LED), dammskydd av klar akrylplast > > LED-modeller med satinakrylkupa: Totaleffekt och ljusflöde se tabell 4000 K, Ra >80, effektfaktor 0,98 eller 0,90 (DALI) Drifttemperatur -20 C +30 C LED-armaturens livslängd h (L70), T a =25 C Styrning > > Switch-Control (ES) > > 1 10 V (ELD), endast T5-modeller > > DALI (ED) Montering > > Vajerupphängning > > Montering dikt tak eller dikt armaturskena med hjälp av medföljande fästen > > Infälld montering med speciell infällningsram (T5-modeller) Infällningsöppningens mått = armaturens mått + 10 mm > > -o- 5x2,5 mm² i armaturens gavlar > > AIRK rampmonteringssatser för rak eller 90 rampmontering av armaturen. Satserna innehåller skarvstycke och fästskruvar. > > Monteringstillbehör beställs separat Mot order > > Dragströmställare, anslutningskabel > > Modeller med armaturspecifika sensorer > > Rampmodeller > > Grå (RAL 9006) > > Aino LED med Helvar s Select the Weather solution AI281093Y E-nummer Typ Beskrivning Effekt Sockel Kg A E Ljusflöde Styrning Aino LED Nedljus, satinkupa AIL14493 AINO LED 22W/840 22W LED 3, lm AIL14493ED AINO LED 22W/840 DALI 22W LED 3, lm DALI AIL15493 AINO LED 26W/840 26W LED 4, lm AIL15493ED AINO LED 26W/840 DALI 26W LED 4, lm DALI Aino LED Nedljus, uppljus 20%, satinkupa AIL14493Y AINO LED 27W/840 20% UPP 27W LED 3, lm AIL14493YED AINO LED 27W/840 20% DALI UPP 27W LED 3, lm DALI AIL15493Y AINO LED 30W/840 20% UPP 30W LED 4, lm AIL15493YED AINO LED 30W/840 20% DALI UPP 30W LED 4, lm DALI Aino T5 Nedljus, lameller AI AINO 28W T5 LAMELL 28W G5 3, AI281033ED AINO 28W T5 HFD DALI LAMELL 28W G5 3, DALI AI AINO 35W T5 LAMELL 35W G5 4, AI351033ED AINO 35W T5 HFD DALI LAMELL 35W G5 4, DALI AI AINO 49W T5 LAMELL 49W G5 4, AI491033ED AINO 49W T5 HFD DALI LAMELL 49W G5 4, DALI AI AINO 54W T5 LAMELL 54W G5 3, AI541033ED AINO 54W T5 HFD DALI LAMELL 54W G5 3, DALI Se detaljerad produktinformation på nätet: 05/05/17 109

112 E-nummer Typ Beskrivning Effekt Sockel Kg A E Ljusflöde Styrning Aino T5 Nedljus, uppljus 10%, lameller AI281033Y AINO 28W T5 UPP LAMELL 28W G5 3, AI281033YED AINO 28W T5 HFD DALI UPP LAMELL 28W G5 3, DALI AI351033Y AINO 35W T5 UPP LAMELL 35W G5 4, AI351033YED AINO 35W T5 HFD DALI UPP LAMELL 35W G5 4, DALI AI491033Y AINO 49W T5 UPP LAMELL 49W G5 4, AI491033YED AINO 49W T5 HFD DALI UPP LAMELL 49W G5 4, DALI AI541033Y AINO 54W T5 UPP LAMELL 54W G5 3, AI541033YED AINO 54W T5 HFD DALI UPP LAMELL 54W G5 3, DALI Aino T5 Satinkupa AI AINO 28W T5 28W G5 3, AI281093ED AINO 28W T5 HFD DALI 28W G5 3, DALI AI AINO 35W T5 35W G5 4, AI351093ED AINO 35W T5 HFD DALI 35W G5 4, DALI AI AINO 49W T5 49W G5 4, AI491093ED AINO 49W T5 HFD DALI 49W G5 4, DALI AI AINO 54W T5 54W G5 3, AI541093ED AINO 54W T5 HFD DALI 54W G5 3, DALI Aino T5 Satinkupa, uppljus 10% AI281093Y AINO 28W T5 UPP 28W G5 3, AI281093YED AINO 28W T5 HFD DALI UPP 28W G5 3, DALI AI351093Y AINO 35W T5 UPP 35W G5 4, AI351093YED AINO 35W T5 HFD DALI UPP 35W G5 4, DALI AI491093Y AINO 49W T5 UPP 49W G5 4, AI491093YED AINO 49W T5 HFD DALI UPP 49W G5 4, DALI AI541093Y AINO 54W T5 UPP 54W G5 3, AI541093YED AINO 54W T5 HFD DALI UPP 54W G5 3, DALI Aino tillbehör RVLX04 VAJERUPPHÄNG 1,5M TAKKOPP 31MM vajerupphäng 1,5M UKAI28V-N INF.RAM 28/54W VIT infällningsram 28/54W, vit UKAI35V-N INF.RAM 35/49W VIT infällningsram 35/49W, vit AIRK RAMPFÄSTE RAK rampfäste rak AIRKL90 RAMPFÄSTE 90GR VÄNSTER rampfäste 90gr vänster AIRKR90 RAMPFÄSTE 90GR HÖGER rampfäste 90gr höger 110 Vi förbehåller oss rätten till ändringar.

113 T5 nedljus, lameller T5 upp/nedljus, lameller T5 nedljus, satinkupa cd/klm C0 - C180 C90 - C270 70% cd/klm C0 - C180 C90 - C270 75% cd/klm C0 - C180 C90 - C270 48% T5 upp/nedljus, satinkupa LED nedljus, satinkupa LED upp/nedljus, satinkupa cd/klm C0 - C180 C90 - C270 "A" 1202 (28/54W) 54% 1502 (35/49W) 1170 (LED 22W) 1450 (LED 26W) cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % "C" 800 (28/54W) 1100 (35/49W) 560 (LED 22W) 840 (LED 26W) "A" 1202 (28/54W) 1502 (35/49W) 1170 (LED 22W) 1450 (LED 26W) 23 "C" 800 (28/54W) 1100 (35/49W) 560 (LED 22W) 840 (LED 26W) 23 K 75 L 70 K "E" 980 (28/54W) 1280 (35/49W) 948 (LED 22W) 1228 (LED 26W) "E" 980 (28/54W) 1280 (35/49W) 948 (LED 22W) 1228 (LED 26W) 111 "A" 1202 (28/54W) 1502 Aino (35/49W) nedljus 1170 (LED 27W) 1450 (LED 30W) 23 "A" 1202 (28/54W) 1502 (35/49W) 1170 (LED 27W) 1450 (LED 30W) 23 L 70 L 70 K 75 K "E" 980 (28/54W) 1280 (35/49W) 948 (LED 27W) 1228 (LED 30W) 111 L 70 AIRKR90 höger 111 "E" 980 (28/54W) 1280 (35/49W) 948 (LED 27W) 1228 (LED 30W) 111 Aino upp-/nedljus 76 Katon aukko 1215 (28/54W) 1515 (35/49W) 202 "E" 800 (28/54W) 1300 (35/49W) 202 AIRKL90 vänster K 76 Katon aukko 85 "A" 1233 (28/54W) 1533 (35/49W) 101 L 74 Aino infällningsram (T5-modeller) AIRK rak Vi förbehåller oss rätten till ändringar. 111

114 Alpo LED T5 Alpo LED LED- och T5-armatur för t ex kontor och allmänna utrymmen. Armaturen passar både för direkt belysning och för kombinerad indirekt/direkt belysning. I sortimentet finns lösningar för de viktigaste monteringssätten i kontorsmiljöer. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartOne Ensto SmartOne är en enkel lösning för armaturer som ska sköta sig själv i kontor och offentliga lokaler. Inga extra styrkablar, programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. En riktigt kvalitativ allmänbruksarmatur för t ex kontor och skola. 112 Vi förbehåller oss rätten till ändringar.

115 IP20 5x2,5mm² 3x2,5mm² Alpo matt lamell (31) Alpo med armaturspecifik sensor Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad stålplåt > > Bottenreflektor av glansanodiserat aluminium > > Galler av anodiserat aluminium: matt lågluminans (31) eller halvglansig lågluminans (33) > > Gångjärnsförsett galler som låses i stommen > > Modeller: Nedljus Upp/nedljus (Y = små ljusöppningar uppåt), uppljus ca 10 % (T5) och 30 % (LED) Nedljus (A = stora ljusöppningar uppåt), uppljus ca 40 % (T5) Tavelarmatur (T5) utan bländskydd. Asymmetrisk reflektor > > Kabelingångshål i gavlarna (två per gavel, ø 21 mm), på beställning utan ingångshål, LED-modeller utan ingångshål > > LED-modeller med lågluminansgaller (halvglansig) Totaleffekter och ljusflöden se tabell 4000 K, Ra > 80, effektfaktor 0,98 Drifttemperatur -20 C +25 C LED-modulens livslängd h (L70), T a = 25 C Montering > > Monteras direkt i tak eller i armaturskena. Singel- eller rampmontering (med RAMPPI/APV monteringssats). > > T5-modeller i armaturskena med AMJK2/ AMJK2V-fjäderfäste > > Vajerupphängning > > Infälld montering med speciell infällningsram > > Infällningsöppningens mått = armaturens mått + 10 mm > > -o- 5x2,5 mm² (uppåtljus- och styrda modeller) > > -o- 3x2,5 mm² (Y/A-modeller) > > Nedljusmodeller: Kopplingsplint mitt i armaturen i längdriktningen. Kabelingångar mitt på armaturen i längdriktningen samt vid upphängningspunkten. > > Y/A-modeller: Kopplingsplint i änden av armaturen, intill upphängningspunkten. Kabelingångar intill upphängningspunkten. > > Monteringstillbehör beställs separat Mot order > > Styrmetod: Switch-Control (ES) 1 10 V (ELD) endast T5-modeller > > LED-modeller med reglerbar vit färgtemperatur ( K, tunable white) > > Dragströmbrytare, anslutningskabel > > Armaturspecifik sensor > > Grå (RAL 9006) > > Stöd för kontaktskena > > Fjäderfästen till armaturskenor > > Alpo LED med Helvar s Select the Weather solution E-nummer Typ Beskrivning Effekt Sockel Färg Kg Ljuskurva A E Ljusflöde Styrning Alpo LED halvglans lågluminansreflektor APL14433 ALPO LED 36W/840 36W LED vit 3,2 K lm APL14433ED ALPO LED 36W/840 DALI 36W LED vit 3,2 K lm DALI APL15433 ALPO LED 44W/840 44W LED vit 3,9 K lm APL15433ED ALPO LED 44W/840 DALI 44W LED vit 3,9 K lm DALI Alpo LED med 30% uppljus, halvglans lågluminansreflektor APL14433Y ALPO LED 48W/840 UPP 48W LED vit 3,2 K lm APL14433YED ALPO LED 48W/840 DALI UPP 48W LED vit 3,2 K lm DALI APL15433Y ALPO LED 61W/840 UPP 61W LED vit 3,9 K lm APL15433YED ALPO LED 61W/840 DALI UPP 61W LED vit 3,9 K lm DALI Alpo LED med Helvar Active+ sensor och drivdon APL14433AP APL14433AP LED 36W/840 WH AP 36W LED vit 3,2 K lm Active APL14433YAP APL14433YAP LED 48W/840 AP 48W LED vit 3,2 K lm Active APL15433AP APL15433AP LED 44W/840 WH AP 44W LED vit 3,9 K lm Active APL15433YAP APL15433YAP LED 60W/840 WH AP 60W LED vit 3,9 K lm Active+ Alpo LED med Helvar ActiveAhead- sensor och drivdon APL14433AA APL14433AA LED 36W/840 WH AA 36W LED vit 3,2 K lm ActiveAhead APL14433YAA APL14433YAA LED 48W/840 AA 48W LED vit 3,2 K lm ActiveAhead APL15433AA APL15433AA LED 44W/840 WH AA 44W LED vit 3,9 K lm ActiveAhead APL15433YAA APL15433YAA LED 60W/840 WH AA 60W LED vit 3,9 K lm ActiveAhead Se detaljerad produktinformation på nätet: 05/05/17 113

116 E-nummer Typ Beskrivning Effekt Sockel Färg Kg Ljuskurva A E Ljusflöde Styrning Alpo T5 halvglans lågluminansreflektor AP ALPO 28W T5 G5 vit 3,2 K AP ALPO 54W T5 G5 vit 3,2 K AP ALPO 35W T5 G5 vit 3,9 K AP ALPO 49W T5 G5 vit 3,9 K AP ALPO 2X28W T5 G5 vit 3,2 K AP ALPO 2X54W T5 G5 vit 3,2 K AP ALPO 2X35W T5 G5 vit 3,9 K AP ALPO 2X49W T5 G5 vit 3,9 K AP281433ED ALPO 28W T5 DALI G5 vit 3,2 K DALI AP541433ED ALPO 54W T5 DALI G5 vit 3,2 K DALI AP351433ED ALPO 35W T5 DALI G5 vit 3,9 K DALI AP491433ED ALPO 49W T5 DALI G5 vit 3,9 K DALI AP282433ED ALPO 2X28W T5 DALI G5 vit 3,2 K DALI AP542433ED ALPO 2X54W T5 DALI G5 vit 3,2 K DALI AP352433ED ALPO 2X35W T5 DALI G5 vit 3,9 K DALI AP492433ED ALPO 2X49W T5 DALI G5 vit 3,9 K DALI Alpo T5 lågluminansreflektor (matt) AP ALPO 28W T5 MATT G5 vit 3,2 K AP ALPO 54W T5 MATT G5 vit 3,2 K AP ALPO 35W T5 MATT G5 vit 3,9 K AP ALPO 49W T5 MATT G5 vit 3,9 K AP ALPO 2X28W T5 MATT G5 vit 3,2 K AP ALPO 2X54W T5 MATT G5 vit 3,2 K AP ALPO 2X35W T5 MATT G5 vit 3,9 K AP ALPO 2X49W T5 MATT G5 vit 3,9 K Alpo T5 utan bas-reflektor. Uppljus ca 10% AP281433Y ALPO 28W T5 UPP G5 vit 3,2 K AP541433Y ALPO 54W T5 UPP G5 vit 3,2 K AP351433Y ALPO 35W T5 UPP G5 vit 3,9 K AP491433Y ALPO 49W T5 UPP G5 vit 3,9 K AP282433Y ALPO 2X28W T5 UPP G5 vit 3,2 K AP542433Y ALPO 2X54W T5 UPP G5 vit 3,2 K AP352433Y ALPO 2X35W T5 UPP G5 vit 3,9 K AP492433Y ALPO 2X49W T5 UPP G5 vit 3,9 K AP281433YED ALPO 28W T5 DALI UPP G5 vit 3,2 K DALI AP541433YED ALPO 54W T5 DALI UPP G5 vit 3,2 K DALI AP351433YED ALPO 35W T5 DALI UPP G5 vit 3,9 K DALI AP491433YED ALPO 49W T5 DALI UPP G5 vit 3,9 K DALI AP282433YED ALPO 2X28W T5 DALI UPP G5 vit 3,2 K DALI AP542433YED ALPO 2X54W T5 DALI UPP G5 vit 3,2 K DALI AP352433YED ALPO 2X35W T5 DALI UPP G5 vit 3,9 K DALI AP492433YED ALPO 2X49W T5 DALI UPP G5 vit 3,9 K DALI Alpo T5 med 10% uppljus, lågluminansreflektor (matt) AP281431Y ALPO 28W T5 UPP MATT G5 vit 3,2 K AP541431Y ALPO 54W T5 UPP MATT G5 vit 3,2 K AP351431Y ALPO 35W T5 UPP MATT G5 vit 3,9 K AP491431Y ALPO 49W T5 UPP MATT G5 vit 3,9 K AP282431Y ALPO 2X28W T5 UPP MATT G5 vit 3,2 K AP542431Y ALPO 2X54W T5 UPP MATT G5 vit 3,2 K AP352431Y ALPO 2X35W T5 UPP MATT G5 vit 3,9 K AP492431Y ALPO 2X49W T5 UPP MATT G5 vit 3,9 K Vi förbehåller oss rätten till ändringar.

117 E-nummer Typ Beskrivning Effekt Sockel Färg Kg Ljuskurva A E Ljusflöde Styrning Alpo T5 med 40% uppljus, halvglans lågluminansreflektor AP281033A ALPO 28W T5 UPP 40% G5 vit 3,1 K AP541033A ALPO 54W T5 UPP 40% G5 vit 3,1 K AP351033A ALPO 35W T5 UPP 40% G5 vit 3,8 K AP491033A ALPO 49W T5 UPP 40% G5 vit 3,8 K AP282033A ALPO 2X28W T5 UPP 40% G5 vit 3,1 K AP542033A ALPO 2X54W T5 UPP 40% G5 vit 3,1 K AP352033A ALPO 2X35W T5 UPP 40% G5 vit 3,8 K AP492033A ALPO 2X49W T5 UPP 40% G5 vit 3,8 K AP281033AED ALPO 28W T5 DALI UPP 40% G5 vit 3,1 K DALI AP541033AED ALPO 54W T5 DALI UPP 40% G5 vit 3,1 K DALI AP351033AED ALPO 35W T5 DALI UPP 40% G5 vit 3,8 K DALI AP491033AED ALPO 49W T5 DALI UPP 40% G5 vit 3,8 K DALI AP282033AED ALPO 2X28W T5 DALI UPP 40% G5 vit 3,1 K DALI AP542033AED ALPO 2X54W T5 DALI UPP 40% G5 vit 3,1 K DALI AP352033AED ALPO 2X35W T5 DALI UPP 40% G5 vit 3,8 K DALI AP492033AED ALPO 2X49W T5 DALI UPP 40% G5 vit 3,8 K DALI Alpo T5 med 40% uppljus, lågluminansreflektor (matt) AP281031A ALPO 28W T5 UPP 40% MATT G5 vit 3,1 K AP541031A ALPO 54W T5 UPP 40% MATT G5 vit 3,1 K AP351031A ALPO 35W T5 UPP 40% MATT G5 vit 3,8 K AP491031A ALPO 49W T5 UPP 40% MATT G5 vit 3,8 K AP282031A ALPO 2X28W T5 UPP 40% MATT G5 vit 3,1 K AP542031A ALPO 2X54W T5 UPP 40% MATT G5 vit 3,1 K AP352031A ALPO 2X35W T5 UPP 40% MATT G5 vit 3,8 K AP492031A ALPO 2X49W T5 UPP 40% MATT G5 vit 3,8 K Alpo T5 Asymmetrisk AP ALPO 28W T5 ASYM G5 vit 3,2 K AP ALPO 35W T5 ASYM G5 vit 3,9 K AP ALPO 49W T5 ASYM G5 vit 3,9 K AP281700ED ALPO 28W T5 ASYM DALI G5 vit 3,2 K DALI AP351700ED ALPO 35W T5 ASYM DALI G5 vit 3,9 K DALI AP491700ED ALPO 49W T5 ASYM DALI G5 vit 3,9 K DALI Alpo tillbehör RVLX01 VAJERUPPHÄNG 1,5M vajerupphäng 1,5M RVLX02 VAJERUPPHÄNG 1,5M TAKKOPP 31MM vajerupphäng takkopp diam 31 mm RVLX03 VAJERUPPHÄNG 1,5M TAKKOPP 67MM vajerupphäng takkopp diam 67 mm RVLXT25 VAJERUPPHÄNG T-PROFIL vajerupphäng T-profil SK3 VÄGGTILLBEHÖR ALPO ASYMMETRISK väggtillbehr alpo Asymmetrisk, vit UKAP28V INF RAM 28/54W, VIT infällningsram 28/54W, vit UKAP35V INF RAM 35/49W, VIT infällningsram 35/49W, vit AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par 70 mm skena, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par 70 mm skena, vit Alpo tillbehör ramp RAMPPI/APV RAMPMONTERING KIT, VIT rampmonteringskit, vit Vi förbehåller oss rätten till ändringar. 115

118 K14 (APL14433) K15 (APL14433Y) K1 cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C270 74% K2 K3 K4 cd/klm C0 - C180 C90 - C270 62% cd/klm C0 - C180 C90 - C270 82% cd/klm C0 - C180 C90 - C270 67% K5 K6 K7 cd/klm C0 - C180 C90 - C270 76% cd/klm C0 - C180 C90 - C270 61% cd/klm C0 - C180 C90 - C270 76% K8 K9 K10 cd/klm C0 - C180 C90 - C270 63% cd/klm C0 - C180 C90 - C270 86% cd/klm C0 - C180 C90 - C270 80% 116 Vi förbehåller oss rätten till ändringar.

119 K11 K12 K13 cd/klm C0 - C180 C90 - C270 86% cd/klm C0 - C180 C90 - C270 76% cd/klm C0 - C180 C90 - C270 74% A E Ø 21 RAMPPI/APV Ø 6,2 Ø Alpo A E RVLX02 Ø 6, Ø 21 Alpo/A 140 Gavel (LED-modeller utan kabelingångshål) A E 20 Ø 6, Ø 21 Alpo/Y Alpo + AMJK2 28W = W = Ø Ø 6, W = W = SK3 Ø 6, Ø Infällningsramen fästs i armaturen innan armaturen monteras. Ø Ø 6, Vi förbehåller oss rätten till ändringar. 117

120 DPML LED DPML Double Parabolic Modular Luminaire är en optiskt avancerad modularmatur, som är mycket snabb och flexibel att installera. DPML passar utmärkt i skolor, kontor och offentliga lokaler eller i stort sett överallt där det behövs en förstklassig, energieffektiv och extremt, bländfri belysning. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartOne Ensto SmartOne är en enkel lösning för armaturer som ska sköta sig själv i kontor och offentliga lokaler. Inga extra styrkablar, programmering eller konfiguration behövs, bara Plug n Play. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Överlägsen optik i framtidens modularmatur. 118 Vi förbehåller oss rätten till ändringar.

121 IP20 5x2,5mm² Specialmodell för 625x625 mm takplatta Specialmodell med fyra LED-moduler Konstruktion > > Stomme i vit (RAL 9016) pulverlackerad stålplåt > > Lågluminansreflektor i anodiserat aluminium > > Beröringsskydd av polykarbonat > > IP20 > > Totaleffekt och ljusflöde se tabell > > DPML6X6/TW-modeller med Tunable White DALI drivdon > > DPML AP-modeller utrustade med Helvar Active+ sensor och drivdon > > DMPL... AA-modeller utrustade med Helvar ActiveAhead sensor och drivdon Montering > > T-list i tak (600x600) > > Ytmontering med separat ram > > Montering i dold list med DPML-HTB fästset > > Montering i skivtak med DPML-CSB fästset > > Bas-, Active+ och ActiveAhead-modeller -o- 3x2,5 mm 2 Dali- och Tunable Whitemodeller -o- 5x2,5 mm 2 > > Linect-koppling som standard, kontrollera lämplig kopplingstyp på Ensto Lightings produktsida Mot order > > För 625x625 mm takplatta > > 3-4 LED-moduler > > Modeller med armaturspecifika sensorer. Kontrollera tillgången per modell på Ensto Lightings produktsida. > > EnstoNet-anslutningsdon > > Sladd och stickpropp eller andra anslutningssystem > > -o- 5x2,5 mm 2 kopplingsplint till Bas-, Active+ och ActiveAhead-modeller E-nummer Typ Beskrivning Effekt Kg Ljusflöde DPML 600x DPML6X6 DPML6X6 LED 34W/840 34W 4, lm DPML6X6/3K DPML6X6/3K LED 34W/830 34W 4, lm DPML 600x600 DALI DPML6X6ED DPML6X6ED LED 34W/840 DALI 34W 4, lm DPML6X6ED/3K DPML6X6ED/3K LED 34W/830 DALI 34W 4, lm DPML 600x600 med Helvar Active+ sensor och drivdon DPML6X6AP DPML6X6AP LED 34W/840 AP 34W 4, lm DPML6X6AP/3K DPML6X6AP/3K LED 34W/830 AP 34W 4, lm DPML 600x600 med Helvar ActiveAhead sensor och drivdon DPML6X6AA DPML6X6AA LED 34W/840 AA 34W 4, lm DPML6X6AA/3K DPML6X6AA/3K LED 34W/830 AA 34W 4, lm DPML 600x600 Tunable white DPML6X6/TW DPML6X6/TW LED 40W/ W 4, lm Se detaljerad produktinformation på nätet: 05/05/17 119

122 E-nummer Typ Beskrivning Effekt Kg Ljusflöde DPML 600x600-2 LED-moduler placerade intill varandra DPML6X6N DPML6X6N LED 34W/840 4, lm DPML6X6N/3K DPML6X6N/3K LED 34W/830 4, lm DPML 600x600 DALI - 2 LED-moduler placerade intill varandra DPML6X6NED DPML6X6NED LED 34W/840 DALI 4, lm DPML6X6NED/3K DPML6X6NED/3K LED 34W/830 DALI 4, lm DPML 600x600 med Helvar Active+ sensor och drivdon - 2 LED-moduler placerade intill varandra DPML6X6NAP DPML6X6NAP LED 34W/840 AP 4, lm DPML6X6NAP/3K DPML6X6NAP/3K LED 34W/830 AP 4, lm DPML 600x600 med Helvar ActiveAhead sensor och drivdon - 2 LED-moduler placerade intill varandra DPML6X6NAA DPML6X6NAA LED 34W/840 AA 4, lm DPML6X6NAA/3K DPML6X6NAA/3K LED 34W/830 AA 4, lm DPML 600x600 Tunable white - 2 LED-moduler placerade intill varandra DPML6X6N/TW DPML6X6N/TW LED 40W/ , lm DPML 600x600-3 LED-moduler DPML6X6T DPML6X6T LED 51W/840 5, lm DPML6X6T/3K DPML6X6T/3K LED 51W/830 5, lm DPML 600x600 DALI - 3 LED-moduler DPML6X6TED DPML6X6TED LED 51W/840 DALI 5, lm DPML6X6TED/3K DPML6X6TED/3K LED 51W/830 DALI 5, lm DPML 600x600 med Helvar Active+ sensor och drivdon - 3 LED-moduler DPML6X6TAP DPML6X6TAP LED 51W/840 AP 5, lm DPML6X6TAP/3K DPML6X6TAP/3K LED 51W/830 AP 5, lm DPML 600x600 med Helvar ActiveAhead sensor och drivdon - 3 LED-moduler DPML6X6TAA DPML6X6TAA LED 51W/840 AA 5, lm DPML6X6TAA/3K DPML6X6TAA/3K LED 51W/830 AA 5, lm DPML 600x600 Tunable white - 3 LED-moduler DPML6X6T/TW DPML6X6T/TW LED 60W/ , lm DPML 600x600-4 LED-moduler DPML6X6Q DPML6X6Q LED 68W/840 6, lm DPML6X6Q/3K DPML6X6Q/3K LED 68W/830 6, lm DPML 600x600 DALI - 4 LED-moduler DPML6X6QED DPML6X6QED LED 68W/840 DALI 6, lm DPML6X6QED/3K DPML6X6QED/3K LED 68W/830 DALI 6, lm DPML 600x600 med Helvar Active+ sensor och drivdon - 4 LED-moduler DPML6X6QAP DPML6X6QAP LED 68W/840 AP 6, lm DPML6X6QAP/3K DPML6X6QAP/3K LED 68W/830 AP 6, lm DPML 600x600 med Helvar ActiveAhead sensor och drivdon - 4 LED-moduler DPML6X6QAA DPML6X6QAA LED 68W/840 AA 6, lm DPML6X6QAA/3K DPML6X6QAA/3K LED 68W/830 AA 6, lm DPML tillbehör Kg Längd Höjd Bredd DL6X6-K DL6X6 RAM UTANPÅLIGGANDE 1, DPML-CSB DPML monteringskit för fast undertak (gips) DPML-HTB DPML monteringskit i dolt bärverk 120 Vi förbehåller oss rätten till ändringar.

123 DPML6x6 cd/klm C0 - C180 C90 - C % Linect-koppling finns som standard (DALI) Specialmodell med EnstoNet-anslutningsdon 595 Montering i kopplingsplint (DALI) Linect EnstoNet-adapter (DALI) Vi förbehåller oss rätten till ändringar. 121

124 Diana Flat LED LED Diana Flat LED Diana Flat LED är en slimmad modularmatur för allmänbelysning i kontor och affärslokaler. Armaturen ger en jämn ljusfördelning och en professionell finish även i utmanande projekt. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Bra ljus med flera optiska möjligheter. 122 Vi förbehåller oss rätten till ändringar.

125 IP20 / 3/5x2,5mm² 5x1,5mm² Diana Flat LED 600x600 mm Diana Flat LED ytmonteringsram RVDL3X12-upphängningssats Konstruktion > > Stomme i vit pulverlackerad aluminiumprofil > > Bländskydd av opalakryl (O) eller mikroprismatisk optik (M) > > Kl II (OBS! 1-10V Klass I) > > Armaturen IP44 underifrån/ip20 uppifrån > > 300x300 mm infällningskrage och monteringsfjädrar > > Urval: 600x600 mm och 300x1200 mm med opalakryl eller mikroprismatisk optik. 300x300 mm med opalakryl. Drifttemperatur +25 C LED-modulens livslängd timmar (L70), T a =25 C Montering > > T-list i tak (600x600 och 300x1200) och infällningsöppning (300x300 mm) > > Ytmontage (600x600 mm) med ram > > Montage dikt tak (600x600 mm) görs med separat ram > > Upphängning med särskild upphängningssats till 600x600 mm och 300x1200 mm, max mm > > -o- 3x2,5 mm 2 och 5x2,5 mm 2 (DALI) > > -o 5x1,5 mm 2 (DL3X3ED) > > Driver placeras på eller bredvid panelen > > Modeller med Tunable white (TW) kan integreras direkt till Helvar Select the Weather system. Mer info på Mot order > > Ytmonteringsram DL3X12-K (300x1200 mm) och DL3X3-K (300x300 mm) > > DL3X12O och DL3X12M (300x1200 mm) med 3000 K > > Diana Flat LED med Helvar s Select the Weather solution > > Optimerat ljusflöde till projekt > > Med anslutningskabel DL6X6-R400 E-nummer Typ Beskrivning Kg Längd Höjd Bredd Ljusflöde Diana Flat LED 600x600 opal DL6X6O DL6X6 40W/840 3, lm DL6X6OED DL6X6 40W/840 DALI 3, lm DL6X6OELD DL6X6 40W V 3, lm DL6X6O/3K DL6X6 40W/830 3, lm DL6X6OED/3K DL6X6 40W/830 DALI 3, lm DL6X6OELD/3K DL6X6 40W/ V 3, lm Diana Flat LED 600x600 mikroprismatisk optik DL6X6M DL6X6 40W/840 MIKRO 3, lm DL6X6MED DL6X6 40W/840 DALI MIKRO 3, lm DL6X6MELD DL6X6 40W/ V MIKRO 3, lm DL6X6M/3K DL6X6 40W/830 MIKRO 3, lm DL6X6MED/3K DL6X6 40W/830 DALI MIKRO 3, lm DL6X6MELD/3K DL6X6 40W/ V MIKRO 3, lm Diana Flat LED 600x600 med tunable white, O = opal, M = mikroprismatisk optik DL6X6O/TW DL6X6 40W/840 TUN WHITE 3, DL6X6M/TW DL6X6 40W/840 MIKRO TUN WHITE 3, Se detaljerad produktinformation på nätet: 05/05/17 123

126 E-nummer Typ Beskrivning Kg Längd Höjd Bredd Ljusflöde Diana Flat LED 300x1200 opal DL3X12O DL3X12 34W/840 4, lm DL3X12OED DL3X12 34W/840 DALI 4, lm DL3X12OELD DL3X12 34W/ V 4, lm Diana Flat LED 300x1200 mikroprismatisk optik DL3X12M DL3X12 34W/840 MIKRO 4, lm DL3X12MED DL3X12 34W/840 DALI MIKRO 4, lm DL3X12MELD DL3X12 34W/ V MIKRO 4, lm Diana Flat LED 300x300 opal DL3X3 DL3X3 14W/840 1, lm DL3X3ED DL3X3 14W/840 DALI 1, lm DL3X3ELD DL3X3 14W/ V 1, lm DL3X3/3K DL3X3 14W/830 1, lm DL3X3ED/3K DL3X3 14W/830 DALI 1, lm DL3X3ELD/3K DL3X3 14W/ V 1, lm Diana Flat LED tillbehör DL6X6-K DL6X6 RAM UTANPÅLIGGANDE 1, DL6X6-LK DL6X6 RAM GIPS 0, RVDL6X6 RVDL6x6 VAJERUPPHÄNG 0, RVDL3X12 RVDL3x12 VAJERUPPHÄNG 0, DL6X6-R400 DL6X6-R400 decorative plate 0, DL6X6-R500 DL6X6-R500 decorative plate 0, Diana Flat LED opal Diana Flat LED mikroprismatik IP20 IP44 11/12 cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % /-2mm /-2mm mm Infällningsöppning (300x300 mm) 124 Vi förbehåller oss rätten till ändringar.

127 Vi förbehåller oss rätten till ändringar. 125

128 Optima LED Optima är en kraftfull downlight serie med ett brett sortimentet som garanterar optimal belysning för alla projekt. Den satinerade reflektorn erbjuder många möjligheter att göra belysningsprojekt med låg bländning. Optima är en downlight med många möjligheter. 126 Vi förbehåller oss rätten till ändringar.

129 IP20 3x2,5mm² 5x2,5mm² Konstruktion > > Stomme i satinerad aluminium > > Dekorring i stål (vit) > > Kylfläns i aluminium > > IP20 > > Ljusflöde, se tabell nedan > > LED-armaturens livslängd h (L80B10) Mot order > > Optimerat ljusflöde till projekt > > Klart eller frostat glas (IP44) Montering > > Infälld med integrerade fjäderfästen > > Håltagning 203 mm > > Bas-modeller -o- 3x2,5 mm 2 > > DALI-modeller -o- 5x2,5 mm 2 > > Min. avstånd ovan armatur 150 mm > > Takets tjocklek 1-27 mm Optima 4000 H D D R OPT OPT cd/klm C0 - C180 C90 - C % E-nummer Typ Beskrivning Effekt Kg Ljusflöde Övrig information Optima LED OPT1000 OPTIMA W/840 LED 10W 1, lm OPT1000/3K OPTIMA 1000/3K 10W/830 LED 10W 1,2 950 lm OPT2000 OPTIMA W/840 LED 21W 1, lm OPT2000/3K OPTIMA 2000/3K 21W/830 LED 21W 1, lm OPT3000 OPTIMA W/840 LED 29W 1, lm OPT3000/3K OPTIMA 3000/3K 29W/830 LED 29W 1, lm OPT4000 OPTIMA W/840 LED 41W 1, lm OPT4000/3K OPTIMA 4000/3K 41W/830 LED 41W 1, lm Optima LED DALI OPT1000ED OPTIMA W/840 LED DALI 10W 1, lm DALI OPT1000ED/3K OPTIMA 1000/3K 10W/830 LED DALI 10W 1,2 950 lm DALI OPT2000ED OPTIMA W/840 LED DALI 21W 1, lm DALI OPT2000ED/3K OPTIMA 2000/3K 21W/830 LED DALI 21W 1, lm DALI OPT3000ED OPTIMA W/840 LED DALI 29W 1, lm DALI OPT3000ED/3K OPTIMA 3000/3K 29W/830 LED DALI 29W 1, lm DALI OPT4000ED OPTIMA W/840 LED DALI 41W 1, lm DALI OPT4000ED/3K OPTIMA 4000/3K 41W/830 LED DALI 41W 1, lm DALI Se detaljerad produktinformation på nätet: 05/05/17 127

130 Tivoli LED Tivoli är en downlight serie som erbjuder ett fint ljus genom den fasetterade reflektorn. Tre storlekar till alla downlight projekt. 128 Vi förbehåller oss rätten till ändringar.

131 IP20/44 3x2,5mm² 5x2,5mm² Kontruktion > > Stomme i satinerad aluminium > > Dekorring i aluminium (vit) > > IP20/IP44 > > Ljusflöde, se tabell nedan > > LED-armaturens livslängd h (L80B50) Mot order > > Optimerat ljusflöde till projekt Mounting > > Infälld med integrerade fjäderfästen > > Håltagning, se tabell > > Bas-modeller -o- 3x2,5 mm 2 > > DALI-modeller -o- 5x2,5 mm 2 > > Min. avstånd ovan armatur 150 mm > > Takets tjocklek 1-25 mm Tivoli 200 H D D R TIV TIV TIV cd/klm C0 - C180 C90 - C % E-nummer Typ Beskrivning Effekt Kg Diameter Ljusflöde Övrig information Tivoli LED TIV100 TIVOLI 100 IP44 11W/840 11W 0, lm TIV100/3K TIVOLI 100/3K IP44 11W/830 11W 0, lm TIV150 TIVOLI 150 IP44 15W/840 15W 0, lm TIV150/3K TIVOLI 150/3K IP44 15W/830 15W 0, lm TIV200 TIVOLI 200 IP44 21W/840 21W 0, lm TIV200/3K TIVOLI 200/3K IP44 21W/830 21W 0, lm Tivoli LED DALI TIV100ED TIVOLI 100 IP44 11W/840 DALI 11W 0, lm DALI TIV100ED/3K TIVOLI 100/3K IP44 11W/830 DALI 11W 0, lm DALI TIV150ED TIVOLI 150 IP44 15W/840 DALI 15W 0, lm DALI TIV150ED/3K TIVOLI 150/3K IP44 15W/830 DALI 15W 0, lm DALI TIV200ED TIVOLI 200 IP44 21W/840 DALI 21W 0, lm DALI TIV200ED/3K TIVOLI 200/3K IP44 21W/830 DALI 21W 0, lm DALI Se detaljerad produktinformation på nätet: 05/05/17 129

132 AVD190 LED AVD LSG Klar glasskiva, IP44 En ny generation LED-downlights i AVD-familjen för allmänbelysning i bostäder och allmänna utrymmen. Lämplig både som allmänbelysning i bostadsrum, i våtutrymmen och som sensorarmatur i kontorskorridorer och entréer. Högklassiga material och komponenter garanterar lång livslängd på armaturerna. Optics Move! Dimming Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Designad downlight som kan fås med Move!. 130 Vi förbehåller oss rätten till ändringar.

133 IP44/21 5x2,5mm² AVD L, downlight utan glas, IP21 AVD LG, opalglas, IP44 Konstruktion > > Stomme av gjutet aluminium > > Drivdonsbox av polykarbonat > > Med glaskupa och platt klarglas IP44, Armatur utan glas IP21 > > Totaleffekt 15 W, ljusflöde 715 lm (opal glaskupa), 890 lm (klar glasskiva), 920 lm (utan glas) Färgtemperatur 3000 K och 4000 K Ra 80, effektfaktor 0,94 Drifttemperatur -20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVD190 PIR ljuset tänds automatiskt när varm rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet. > > AVD190 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet > > 1 10 V Montering > > Infälld montering i tak eller med monteringstillbehör för utanpåliggande montage (AVL191 eller AVL191/AL) > > Infällningsdjup 150 mm, håltagning ø 167 mm > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment E-nummer Typ Beskrivning Kg Ljusflöde Övrig information AVD190 LED armatur med opalglas AVD LG AVD190 LED 15W/830 OPAL 1,2 715 lm AVD LG AVD190 LED 15W/830 RADAR OPAL 1,3 715 lm Radar AVD LDG AVD190 LED 15W/ V OPAL 1,2 715 lm AVD190 LED armatur med klarglas AVD LSG AVD190 LED 15W/830 KLAR 1,1 890 lm AVD LSG AVD190 LED 15W/830 RADAR KLAR 1,2 890 lm Radar AVD LSG AVD190 LED 15W/830 PIR KLAR 1,2 890 lm PIR AVD LDSG AVD190 LED 15W/ V KLAR 1,1 890 lm AVD LDSG AVD190 LED 15W/830 PIR DIM KLAR 1,2 890 lm PIR m grundljus AVD190 LED armatur utan glas AVD L AVD190 LED 15W/830 IP21 0,9 920 lm AVD LD AVD190 LED 15W/ V DIM 0,9 920 lm 1-10V AVD L AVD190 LED 15W/830 RADAR IP21 1,0 920 lm Radar Se detaljerad produktinformation på nätet: 05/05/17 131

134 E-nummer Typ Beskrivning Kg Ljusflöde Övrig information AVD190 dekorram AVL190 AVD190 RING VIT AVL190/AL AVD190 RING ALU AVL190.1 AVD190 RING M SKRUVHÅL VIT AVL190.1/AL AVD190 RING M SKRUVHÅL ALU AVD190 tillbehör och reservdelar AVL191 AVD190 CYLINDER VIT AVL191/AL AVD190 CYLINDER ALU AVL192 AVD190 PLÅT 250X AVL192.1 AVD190 SKRUVSET AVL193 AVD190 DEKORGLAS VIT RING AVL193/AL AVD190 DEKORGLAS AL RING AVV190.G RES GLAS OPAL AVD AVV190.SG RES GLAS KLAR AVD190 AVD L cd/klm C0 - C180 C90 - C % 132 Vi förbehåller oss rätten till ändringar.

135 Vi förbehåller oss rätten till ändringar. 133

136 AVD370 LED TC E27 AVD370 är särskilt designad för att lysa upp offentliga miljöer - men ljusbilden fungerar lika fint i privata utrymmen. Move! Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Designad armatur som passar perfekt i offentlig och privat miljö. 134 Vi förbehåller oss rätten till ändringar.

137 IP21/44 5x2,5mm² AVD370 PIR-sensorarmatur Konstruktion > > Kupa av opalpolykarbonat eller glas > > Stomme av aluminium > > Färgtemperatur 3000K/4000K > > LED-modell: 14W, ljusflöde 1468 lm (3000 K), 1516 lm (4000 K), 18W, ljusflöde 1842 lm (3000 K), 1902 lm (4000 K), 3000 K och 4000 K, Ra >80, effektfaktor 0,9 Drifttemperatur -20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVD370 PIR ljuset tänds automatiskt när varm rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet. > > AVD370 RADAR ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet. Armaturen har ställbart skymningsrelä, tid och känslighet > > 1 10 V > > DALI > > Switch Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdjup 28 mm, håltagning ø 315 mm, kupans diameter ø 370 mm > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling, PIR-/RADAR-modeller 5x2,5 mm 2 +2x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontering 1,7 2,7 m höjd Lämplig för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment E-nummer Typ Beskrivning Sockel Kg Ljusflöde AVD370 LED AVD L AVD370 LED 14W/840 IP44 LED 1, lm AVD L/3K AVD370 LED 14W/830 IP44 LED 1, lm AVD L AVD370 LED 18W/840 IP44 LED 1, lm AVD L/3K AVD370 LED 18W/830 IP44 LED 1, lm AVD370 LED glas kupa AVD LG AVD370 LED 14W/840 IP44 GLAS LED 1, lm AVD LG/3K AVD370 LED 14W/830 IP44 GLAS LED 1, lm AVD LG AVD370 LED 18W/840 IP44 GLAS LED 1, lm AVD LG/3K AVD370 LED 18W/830 IP44 GLAS LED 1, lm AVD370 LED DIM 1-10V AVD DL AVD370 LED DIM 14W/840 IP44 LED 1, lm AVD DL/3K AVD370 LED DIM 14W/830 IP44 LED 1, lm AVD DL AVD370 LED DIM 18W/840 IP44 LED 1, lm AVD DL/3K AVD370 LED DIM 18W/830 IP44 LED 1, lm AVD370 LED DIM 1-10V glas kupa AVD DLG AVD370 LED DIM 14W/840 GLAS LED 1, lm AVD DLG/3K AVD370 LED DIM 14W/830 GLAS LED 1, lm AVD DLG AVD370 LED DIM 18W/840 GLAS LED 1, lm AVD DLG/3K AVD370 LED DIM 18W/830 GLAS LED 1, lm AVD370 LED DIM DALI/SWITCH AVD DDL AVD370 LED DALI SWITCH 14W/840 LED 1, lm AVD DDL/3K AVD370 LED DALI SWITCH 14W/830 LED 1, lm AVD DDLG AVD370 LED DALI SWITCH 14W/840 GL LED 1, lm AVD DDLG/3K AVD370 LED DALI SWITCH 14W/830 GL LED 1, lm AVD DDL AVD370 LED DALI SWITCH 18W/840 LED 1, lm AVD DDL/3K AVD370 LED DALI SWITCH 18W/830 LED 1, lm AVD DDLG AVD370 LED DALI SWITCH 18W/840 GL LED 1, lm AVD DDLG/3K AVD370 LED DALI SWITCH 18W/830 GL LED 1, lm Se detaljerad produktinformation på nätet: 05/05/17 135

138 E-nummer Typ Beskrivning Sockel Kg Ljusflöde AVD370 LED PIR on/off AVD L AVD370 LED PIR 14W/840 IP44 LED 1, lm AVD L/3K AVD370 LED PIR 14W/830 IP44 LED 1, lm AVD L AVD370 LED PIR 18W/840 IP44 LED 1, lm AVD L/3K AVD370 LED PIR 18W/830 IP44 LED 1, lm AVD370 LED Radar on/off glas kupa AVD LG AVD370 LED RADAR 14W/840 IP44 LED 1, lm AVD LG/3K AVD370 LED RADAR 14W/830 IP44 LED 1, lm AVD LG AVD370 LED RADAR 18W/840 IP44 LED 1, lm AVD LG/3K AVD370 LED RADAR 18W/830 IP44 LED 1, lm AVD370 LED PIR grundljus. Lyser konstant med ca 5%, PIR styr belysning till 100%. Grundljuset kan stängas av 1h efter senaste rörelse om så önskas. OBS! 6-ledare vid master/slav AVD DL AVD370 LED PIR DIM 14W/840 LED 1, lm AVD DL/3K AVD370 LED PIR DIM 14W/830 LED 1, lm AVD DL AVD370 LED PIR DIM 18W/840 LED 1, lm AVD DL/3K AVD370 LED PIR DIM 18W/830 LED 1, lm AVD370 LED Radar grundljus och glas kupa. Lyser konstant med ca 5%, radar styr belysningen till 100%. 4-ledare vid master/slav AVD DLG AVD370 LED RADAR DIM 14W/840 LED 1, lm AVD DLG/3K AVD370 LED RADAR DIM 14W/830 LED 1, lm AVD DLG AVD370 LED RADAR DIM 18W/840 LED 1, lm AVD DLG/3K AVD370 LED RADAR DIM 18W/830 LED 1, lm AVD370 LED med batteri back-up AVD L/1M AVD370 LED BATTERI 14W/840 LED 1, lm AVD L/1M AVD370 LED BATTERI 18W/840 LED 1, lm AVD DL/1M AVD370 LED PIR DIM BAT 14W/840 LED 1, lm AVD DL/1M AVD370 LED PIR DIM BAT 18W/840 LED 1, lm AVD370 med polykarbonat kupa AVD370 AVD370 2xE27 E27 0,9 AVD370 med glas kupa AVD370.01PE27G AVD370 1xE27 GLAS E27 1, AVD370.02PE27G AVD370 2xE27 GLAS E27 1,7 AVD370 med elektroniskt driftdon (HF) AVD E AVD370 2X18W HF LJUSKÄLLA G24-q2 1, AVD E AVD370 2X26W HF LJUSKÄLLA G24-q3 1,2 AVD370 tillbehör AVL370 INFÄLLNADSDETALJER AVD AVL372 MODULPLATTA 600X600MM AVD cc AVD Vi förbehåller oss rätten till ändringar.

139 Vi förbehåller oss rätten till ändringar. 137

140 AVD550 LED TC AVD550 är en elegant designarmatur av modell större. Tillbehör för infällnad, färdig 600x600 modulplatta och pendeldetaljer gör att hela AVD-serien ger stora möjligheter till komplett design i projektet. Stor designad armatur som passar både utanpåliggande, infälld och pendlad. 138 Vi förbehåller oss rätten till ändringar.

141 IP21 5x2,5mm² AVD550 PIR-sensorarmaturer AVD550 med AVL551 vajerupphäng Konstruktion > > Kupa av opalpolykarbonat eller glas, LEDmodeller med polykarbonatkupa > > Stomme av aluminium > > Ljuskällor ingår i leveransen > > LED-modeller: Totaleffekt 39W, ljusflöde 3890 (3 K) och 4030 (4 K) Ra >80, effektfaktor 0,94, DALI 0,98 Drifttemperatur -20 C +25 C LED-modulens livslängd h (L70), T a =25 C Styrning > > AVD550 PIR-armaturerna är utrustade med infraröd rörelsesensor (PIR) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä. > > AVD550 RADAR-armaturerna är utrustade med rörelsesensorer baserade på högfrekvensteknik (radar) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä > > 1 10 V > > Switch dim/dali Montering > > Tak- och väggmontage eller halvinfälld > > Infällningsdjup 30 mm, håltagning ø 485 mm, kupans diameter ø 550 mm > > AVL551 vajerupphängningsdetaljer > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling > > Mer information om rörelsesensorerna finns på hemsidan PIR-modeller: Takmontage max. 4 m höjd Väggmontage 1,7 2,7 m höjd RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7 2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment AVD550 LED AVD Ø cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C270 48% E-nummer Typ Beskrivning Effekt Sockel Kg Övrig information AVD550 LED AVD L AVD550 LED 39W/840 39W LED 3, AVD L/3K AVD550 LED 39W/830 39W LED 3, AVD DDL AVD550 LED 39W/840 DALI SWITCH 39W LED 3,2 DALI AVD DDL/3K AVD550 LED 39W/830 DALI SWITCH 39W LED 3,2 DALI AVD550 med elektroniskt driftdon (HF) AVD E AVD550 2X36W HF 2G11 3,0 AVD550 armaturer med DSI/DALI dimbart elektroniskt driftdon (HFD) AVD DB AVD550 2X36W HFD DALI/SWITCH 2G11 3,9 AVD550 tillbehör AVL550 INFÄLLNADSDETALJER AVD AVL551 VAJERUPPHÄNG AVD AVL552 MODULPLATTA 600X600MM Se detaljerad produktinformation på nätet: 05/05/17 139

142 AVR67 LED T5 AVR67 LED Jono med fyrkantig kupa är en flexibel och stilfull LED- och T5-universalarmatur, som passar i alla miljöer. Det finns alltid plats för en Jono. Med armaturens tillbehör finns möjlighet till en rad användningsområden så som att t ex pendla och rampa för att belysa t ex postboxar i entréer eller som snygg dekorbelysning i tak-väggvinkeln. Move! DALI Dimming Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Smidig armatur med fyrkantig kupa som ger den ett brett användningsområde. 140 Vi förbehåller oss rätten till ändringar.

143 IP44 5x2,5mm² AVR67 vit med klar kupa AVR67 aluminium med klar kupa Konstruktion > > Kupa av klar räfflad eller opalfärgad polykarbonat, LED-modellerna med opalkupa > > Stomme av aluminium > > LED-modeller: Totaleffekt 10W, ljusflöde 895 lm (3000 K), 950 lm (4000 K), 15W, ljusflöde 1342 lm (3000 K), 1425 lm (4000 K), 20W, ljusflöde 1790 lm (3000 K), 1900 lm (4000 K), 3000 K och 4000 K, Ra >80, effektfaktor 0,94 Drifttemperatur - 20 C C LED-armaturens livslängd h (L70), T a =25 C Styrning > > AVR67 RADAR-armaturerna är utrustade med rörelsesensor baserad på högfrekvensteknik (radar) med reglage för tidsinställning (1 30 min.), känslighet och skymningsrelä. > > 1 10 V > > DALI > > Switch Montering > > Tak-, vägg- och hörnmontage > > Vajerupphängnings möjlighet med tillbehör AVL601 > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling, RADAR-modeller 5x2,5 mm 2 +2x2,5 mm 2 > > Mer information om rörelsesensorerna finns på hemsidan RADAR-modeller: Takmontage max. 3,5 m höjd Väggmontage 1,7-2,7 m höjd Passar för singel- och master/slav-montering Slavbelastning max 400VA, dock högst 6 armaturer i samma grupp Slavarmaturer från Enstos ordinarie armatursortiment > > Vajerupphängningsdetaljer Mot order > > AVR67 LED-modeller med radarsensor AVR67 + vajerupphäng E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information Bas-LED Jono fyrkant AVR67.110L JONO LED 10W/840 FYRKANT LED 0, lm AVR67.110L/3K JONO LED 10W/830 FYRKANT LED 0, lm AVR67.115L JONO LED 15W/840 FYRKANT LED 1, lm AVR67.115L/3K JONO LED 15W/830 FYRKANT LED 1, lm AVR67.120L JONO LED 20W/840 FYRKANT LED 1, lm AVR67.120L/3K JONO LED 20W/830 FYRKANT LED 1, lm LED Jono fyrkant med Dali/SwitchDim AVR67.115DDL JONO LED 15W/840 DIM DALI/SWIT LED 1, lm AVR67.115DDL/3K JONO LED 15W/830 DIM DALI/SWIT LED 1, lm AVR67.120DDL JONO LED 20W/840 DIM DALI/SWIT LED 1, lm AVR67.120DDL/3K JONO LED 20W/830 DIM DALI/SWIT LED 1, lm Se detaljerad produktinformation på nätet: 05/05/17 141

144 E-nummer Typ Beskrivning Sockel Kg Längd Ljusflöde Övrig information Jono fyrkant T5 (ø 16 mm) med elektroniskt driftdon (HF) AVR67.014E JONO 14W T5 KLAR FYRKANT G5 1, AVR67.021E JONO 21W T5 KLAR FYRKANT G5 1, AVR67.024E JONO 24W T5 HO KLAR FYRKANT G5 1, AVR67.028E JONO 28W T5 KLAR FYRKANT G5 1, AVR67.035E JONO 35W T5 KLAR FYRKANT G5 2, AVR67.049E JONO 49W T5 HO KLAR FYRKANT G5 2, Jono fyrkant T5 (ø 16 mm) med elektroniskt driftdon (HF) och opal kupa AVR67.014EO JONO 14W T5 FYRKANT G5 1, AVR67.021EO JONO 21W T5 FYRKANT G5 1, AVR67.028EO JONO 28W T5 FYRKANT G5 1, AVR67.035EO JONO 35W T5 FYRKANT G5 2, Jono fyrkant aluminium T5 (ø 16 mm) med elektroniskt driftdon (HF) AVR67.014EAL JONO 14W T5 KLAR ALU FYRKANT G5 1, AVR67.021EAL JONO 21W T5 KLAR ALU FYRKANT G5 1, AVR67.028EAL JONO 28W T5 KLAR ALU FYRKANT G5 1, AVR67.035EAL JONO 35W T5 KLAR ALU FYRKANT G5 2, Jono tillbehör AVL601 VAJERUPPHÄNG TILL JONO AVL605 FÄSTBLECK FÖR SAMMANLÄNK AVL608 RAMPFÄSTE 90 GR AVL609 SNABBFÄSTEN AVR67.110L AVR67.014E L cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C270 88% 142 Vi förbehåller oss rätten till ändringar.

145 Vi förbehåller oss rätten till ändringar. 143

146

147 Industriarmaturer

148 Tino G2 LED Tino G2 med klar kupa Energieffektiv, IP44-klassad LEDarmatur med lågt underhållsbehov. Ett brett optik- och effekturval gör Tino till en mångsidig armatur för olika slags projekt. Användningsområdena varierar från bl a butiker till logistikcentraler och parkeringsgarage. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Längder och effekter för industri, butik och garage. 146 Vi förbehåller oss rätten till ändringar.

149 IP44 5x2,5mm² Tino G2 med satinkupa Konstruktion > > Stomme av aluminiumprofil, gavlar i aluminium, färg vit > > Kupa av klar akryl (C) eller satinakryl (F) > > Två optikalternativ: bredstrålande optik (WB) medelstrålande optik (MB) > > DALI- och basmodeller > > Modeller: Totaleffekt 41W, längd 880 mm, ljusflöde, se tabell Totaleffekt 54W, längd 1160 mm, ljusflöde, se tabell Totaleffekt 66W, längd 1440 mm, ljusflöde, se tabell 4000K, effektfaktor 0,98, Ra >80 Drifttemperatur 20 C C LED-armaturens livslängd h L 70 B 50 F 10 T a =25 C Montering > > I tak med AMJK1-fäste (ingår) > > I armaturskena med fjäderfäste AMJK2 > > Genomkopplad o o 5x2,5 mm 2, styrda modeller 1-fas kedjekopplade > > På vajer med fäste AMJKSK10 Mot order > > Switch-Control > > Med anslutningskabel > > Asymmetrisk ljusdistribution, diagram på begäran > > Ra>90-modeller på beställning, ljusflöde ca 15 % lägre än i Ra>80-modellerna > > 3000 K-modeller > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. > > Tino LED med Helvar s Select the Weather solution > > Optimerat ljusflöde till projekt 41W 54W 66W Fjäderfästen AMJK1 och AMJK2 E-nummer Typ Beskrivning Effekt Kg Längd Optik & kupa Kontroll Ljusflöde Tino G2 LED bredstrålande optik, klar kupa TN2234WBC TINO LED IP44 41W/840 AC C 41W 1,8 880 WBC 6003 lm TN2234WBCED TINO LED IP44 41W/840 AC C DAL 41W 1,8 880 WBC DALI 6003 lm TN2244WBC TINO LED IP44 54W/840 AC C 54W 2, WBC 7936 lm TN2244WBCED TINO LED IP44 54W/840 AC C DAL 54W 2, WBC DALI 7936 lm TN2254WBC TINO LED IP44 66W/840 AC C 66W 3, WBC lm TN2254WBCED TINO LED IP44 66W/840 AC C DAL 66W 3, WBC DALI lm Tino G2 LED bredstrålande optik, satin kupa TN2234WBF TINO LED IP44 41W/840 AC F 41W 1,8 880 WBF 5904 lm TN2234WBFED TINO LED IP44 41W/840 AC F DAL 41W 1,8 880 WBF DALI 5904 lm TN2244WBF TINO LED IP44 54W/840 AC F 54W 2, WBF 7880 lm TN2244WBFED TINO LED IP44 54W/840 AC F DAL 54W 2, WBF DALI 7880 lm TN2254WBF TINO LED IP44 66W/840 AC F 66W 3, WBF 9885 lm TN2254WBFED TINO LED IP44 66W/840 AC F DAL 66W 3, WBF DALI 9885 lm Tino G2 LED medelstrålande optik, klar kupa TN2234MBC TINO LED IP44 41W/840 AC C 41W 1,8 880 MBC 5841 lm TN2234MBCED TINO LED IP44 41W/840 AC C DAL 41W 1,8 880 MBC DALI 5841 lm TN2244MBC TINO LED IP44 54W/840 AC C 54W MBC 7812 lm TN2244MBCED TINO LED IP44 54W/840 ACC DAL 54W 2, MBC DALI 7812 lm TN2254MBC TINO LED IP44 66W/840 AC C 66W 3, MBC 9826 lm TN2254MBCED TINO LED IP44 66W/840 AC C DAL 66W 3, MBC DALI 9826 lm Se detaljerad produktinformation på nätet: 05/05/17 147

150 E-nummer Typ Beskrivning Effekt Kg Längd Optik & kupa Kontroll Ljusflöde Tino G2 LED medelstrålande optik, satin kupa TN2234MBF TINO LED IP44 41W/840 AC F 41W 1,8 880 MBF 5845 lm TN2234MBFED TINO LED IP44 41W/840 AC F DAL 41W 1,8 880 MBF DALI 5845 lm TN2244MBF TINO LED IP44 54W/840 AC F 54W 2, MBF 7777 lm TN2244MBFED TINO LED IP44 54W/840 AC F DAL 54W 2, MBF DALI 7777 lm TN2254MBF TINO LED IP44 66W/840 AC F 66W 3, MBF 9775 lm TN2254MBFED TINO LED IP44 66W/840 AC F DAL 66W 3, MBF DALI 9775 lm Tino tillbehör AMJK1 FJÄDERSTÖD PAR fjäderfäste par AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, vit AMJK3 FJÄDERSTÖD PAR 50X110 fjäderfäste par för upphängning skena, 110 mm bred, stål AMJK3V FJÄDERSTÖD PAR 50X110 VIT fjäderfäste par för upphängning skena, 110 mm bred, vit AMJKSK10 VAJERFÄSTE WBC WBF Vajerfäste AMJKSK10 cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % MBC MBF WBF asymmetrisk cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % / 1160 / Vi förbehåller oss rätten till ändringar.

151 Vi förbehåller oss rätten till ändringar. 149

152 Tino G2 Ramp LED Energieffektiv, IP44-klassad LEDarmatur med lågt underhållsbehov. Ett brett optik- och effekturval gör Tino till en mångsidig armatur för olika slags objekt från butiker till logistikcentraler. Optics Tunable White DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Enstos armaturer med Tunable White baseras på Human Centric Lighting vilket innebär att det kan regleras steglöst mellan 2700 K och 6500 K via kontrollsystem. Den här lösningen är perfekt för t ex moderna och flexibla kontorsmiljöer med individuella krav. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. SmartWay Ensto SmartWay är ett självlärande trådlöst system som kontinuerligt lär sig om rörelsemönstret i lokalen och anpassar sig därefter. Armaturer med SmartWay är extremt enkla att installera då inga styrkablar, ingen programmering eller konfiguration behövs, bara Plug n Play. Optik, längd och effekt i flera utföranden. 150 Vi förbehåller oss rätten till ändringar.

153 IP44 5x2,5mm² Tino G2 med satinkupa Fjäderfästen AMJK1 och AMJK2 107W 132W Konstruktion > > Stomme av aluminiumprofil, gavlar i aluminium, färg vit > > Kupa av klar akryl (C) eller satinakryl (F) > > Två optikalternativ: bredstrålande optik (WB) medelstrålande optik (MB) > > DALI- och basmodeller > > Modeller: Totaleffekt 107W, längd 2300 mm, ljusflöde, se tabell Totaleffekt 132W, längd 2870 mm, ljusflöde, se tabell 4000 K, effektfaktor 0,98, Ra >80 Drifttemperatur 20 C C LED-armaturens livslängd h L 70 B 50 F 10 T a =25 C Montering > > I tak med fjäderfäste AMJK1 > > I armaturskena med fjäderfäste AMJK2 > > Med steglöst justerbara gavelstöd (AMRPK, AMRPK500 eller AMRPK330). Vid montering med gavelstöd är böjningen mitt på armaturen ca 5 mm. Böjningen kan förhindras genom att montera en extra upphängning (AMJK1 + upphängningsvajer eller gängstång). Se gavelstödsalternativ i produktkortet för Monix Ramp - Monix Ramp > > Genomkopplad o o 5x2,5 mm 2, styrda modeller 1-fas kedjekopplade > > På vajer med fäste AMJKSK10 > > Dali-armaturer har en Dali-adress Mot order > > Switch-Control > > Med anslutningskabel > > Asymmetrisk ljusdistribution, diagram på begäran > > Ra>90-modeller på beställning, ljusflöde ca 15 % lägre än i Ra>80-modellerna > > 3000 K-modeller > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. E-nummer Typ Beskrivning Effekt Kg Längd Optik & kupa Kontroll Ljusflöde Tino G2 Ramp LED bredstrålande optik, klar kupa TN2284WBC TINO RAMP IP44 107W/840 AC C 107W 4, WBC lm TN2284WBCED TINO RAMP IP44 107W/840 AC C D 107W 4, WBC DALI lm TN22104WBC TINO RAMP IP44 132W/840 AC C 132W 6, WBC lm TN22104WBCED TINO RAMP IP44 132W/840 AC C D 132W 6, WBC DALI lm Tino G2 Ramp LED bredstrålande optik, satin kupa TN2284WBF TINO RAMP IP44 107W/840 AC F 107W 4, WBF lm TN2284WBFED TINO RAMP IP44 107W/840 AC F D 107W 4, WBF DALI lm TN22104WBF TINO RAMP IP44 132W/840 AC F 132W 6, WBF lm TN22104WBFED TINO RAMP IP44 132W/840 AC F D 132W 6, WBF DALI lm Tino G2 Ramp LED medelstrålande optik, klar kupa TN2284MBC TINO RAMP IP44 107W/840 AC C 107W 4, MBC lm TN2284MBCED TINO RAMP IP44 107W/840 AC C D 107W 4, MBC DALI lm TN22104MBC TINO RAMP IP44 132W/840 AC C 132W 6, MBC lm TN22104MBCED TINO RAMP IP44 132W/840 AC C D 132W 6, MBC DALI lm Se detaljerad produktinformation på nätet: 05/05/17 151

154 E-nummer Typ Beskrivning Effekt Kg Längd Optik & kupa Kontroll Ljusflöde Tino G2 Ramp LED medelstrålande optik, satin kupa TN2284MBF TINO RAMP IP44 107W/840 AC F 107W 4, MBF lm TN2284MBFED TINO RAMP IP44 107W/840 AC F D 107W 4, MBF DALI lm TN22104MBF TINO RAMP IP44 132W/840 AC F 132W 6, MBF lm TN22104MBFED TINO RAMP IP44 132W/840 AC F D 132W 6, MBF DALI lm Tino Ramp tillbehör AMJK1 FJÄDERSTÖD PAR fjäderfäste par AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, vit AMJK3 FJÄDERSTÖD PAR 50X110 fjäderfäste par för upphängning skena, 110 mm bred, stål AMJK3V FJÄDERSTÖD PAR 50X110 VIT fjäderfäste par för upphängning skena, 110 mm bred, vit AMJKSK10 VAJERFÄSTE AMRPK GAVELSTÖD PAR, MONIX 1,2 justeringsområde max mm*, vit AMRPK500 GAVELSTÖD PAR 0,5M, MONIX 0,5 justeringsområde max. 630 mm*, vit AMRPK330 GAVELSTÖD PAR 0,3M, MONIX 0,3 justeringsområde max. 410 mm*, vit * Maximal infästning = armaturlängd + fästbeslag. Exempelvis TN2104WBC + AMRPK (dubbel); 2870 mm mm = 4070 mm WBC A A = Armaturlängd AMRPK justermån/gavel AMRPK mm AMRPK mm AMRPK mm cd/klm C0 - C180 C90 - C % WBF MBC MBF cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % / / 1160 / Vi förbehåller oss rätten till ändringar.

155 TINO RAMP OCH MONIX RAMP TILLBEHÖR Montagesätt 1 (standard) Montagesätt 2 Montagesätt ,3 Kan Voi kiristää fästas ruuveilla med skruv (ingår (Ei kuulu ej) toimitukseen) Kan Voi kiristää fästas ruuveilla med skruv (ingår (Ei kuulu ej) toimitukseen) ,7 AMRPK montagefäste med lägre fästepunkt kan fästas med skruv eller genom att tryckas ihop. Montagesätt 4 Montagesätt 5 Ett lägre montagefäste kan användas t ex om avståndet mellan skenor är kortare än längden av armaturen ASENNUSVAIHTOEHTO AMRPK montagefäste lägre fäste punkt kan fästas med skruv eller genom att trycka ihop. Kan Voi kiristää fästas ruuveilla med skruv (ingår (Ei kuulu ej) toimitukseen) AMRPK montagefäste med standardfäste AMRPK montagefäste fästas med skruv (ingår ej) eller genom att tryckas ihop. AMRPK montagefäste med hög fästpunkt. Vi förbehåller oss rätten till ändringar. 153

156 Monix Slim LED T5 IP44-klassad våtrumsarmatur med plastkupa för LED- och T5-ljuskällor. Monix Slim är en mångsidig, låg armatur för allmänbelysning i såväl industri- och affärslokaler som bostäder. Monix Slim LED med opalkupa Move! DALI Dimming Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Energieffektiv och universell armatur för alla utrymmen. 154 Vi förbehåller oss rätten till ändringar.

157 IP44 5x2,5mm² Klar kupa Med fjäderfäste på beställning Monix Slim med radar Konstruktion > > Stomme av vit pulverlackerad förzinkad stålplåt > > Gavlar av stöttålig värme- och UV-resistent ABS-plast > > Kupa av klar (K) eller opalvit (O) akryl med slät utsida och räfflad insida > > Vit reflektor > > I enrörsmodeller (T5) är ljuskällan symmetriskt placerad mitt i armaturen > > AMSR- och AMSLR-modellerna innehåller en rörelsesensor som fungerar med högfrekvensteknik (radar) > > AMSRD-modellerna innehåller rörelsesensor och driftdon med korridorfunktion; konstant ljus ca 15 %, radaraktiverat ljus 100 %. I ALRDmodellerna tänds lamporna med 100 % ljuseffekt när rörelsesensorn utlöser, oberoende av lux-nivån i lokalen. > > I modellerna med rörelsesensor är sensorn inbyggd i armaturen och syns inte utifrån > > LED-modeller 4000 K Totaleffekt 29W, längd 598 mm, ljusflöde 2822 lm Totaleffekt 47W, längd 898 mm, ljusflöde 4663 lm Totaleffekt 61W, längd 1198 mm, ljusflöde 6222 lm Totaleffekt 76W, längd 1498 mm, ljusflöde 7669 lm Radarmodellernas totaleffekt är 1W högre än i basmodellerna, effektfaktor 0,98, Ra >80 Drifttemperatur 20 C C LED-modulens livslängd h (L70) T a =25 C Montering > > Monteras direkt i tak, i armaturskena eller på vägg. Nyckelhålsöppningar > > Kopplingsplint i armaturens mitt > > 2st 21 mm kabelingångar i armaturens botten > > Dolda 21 mm kabelingångar i båda ändar, gavelanslutning lämpar sig bara för 2-rörsmodeller > > 5-polig kopplingsplint > > Mer information om rörelsesensorerna finns på hemsidan - Takmontering max. 4 m höjd och väggmontering max. 2,7 m höjd - Lämplig för fristående, master-slav- och masterslav-master-installation - Slavbelastning max. 300W (glödlampa) och 200W (lysrör eller LED) inklusive radararmaturens effekt Slavarmaturer från Enstos ordinarie armatursortiment Mot order > > Styrda modeller (T5 14W och LED 29W): Switch-Control (ES) - T5 och LED 1 10V (ELD) - T5 DALI (ED) - T5 och LED > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. > > Optimerat ljusflöde till projekt 29W 61W 2822 lm 6222 lm 47W 76W 4663 lm 7669 lm E-nummer Typ Beskrivning Sockel Kg Ljuskurva A B Övrig information Monix Slim LED AMSL6O MONIX LED 29W/840 O AC LED 1,7 K AMSL9O MONIX LED 47W/840 O AC LED 2,3 K AMSL12O MONIX LED 61W/840 O AC LED 2,9 K AMSL15O MONIX LED 76W/840 O AC LED 3,5 K Monix Slim LED med radar on/off AMSLR9O MONIX LED 48W/840 AC O RADAR LED 2,5 K AMSLR12O MONIX LED 62W/840 AC O RADAR LED 3,1 K AMSLR15O MONIX LED 77W/840 AC O RADAR LED 3,5 K Monix Slim T5 1-rörs med opal kupa AMS128O-N MONIX IP44 1X28W O G5 2,9 K AMS135O-N MONIX IP44 1X35W O G5 3,5 K AMS149O-N MONIX IP44 1X49W O G5 3,5 K Monix Slim T5 2-rörs med opal kupa AMS214O-N MONIX IP44 2X14W O G5 1,7 K AMS228O-N MONIX IP44 2X28W O G5 2,9 K AMS235O-N MONIX IP44 2X35W O G5 3,5 K AMS249O-N MONIX IP44 2X49W O G5 3,5 K Se detaljerad produktinformation på nätet: 05/05/17 155

158 E-nummer Typ Beskrivning Sockel Kg Ljuskurva A B Övrig information Monix Slim T5 1-rörs med klar kupa AMS128K-N MONIX IP44 1X28W K G5 2,9 K AMS135K-N MONIX IP44 1X35W K G5 3,5 K AMS149K-N MONIX IP44 1X49W K G5 3,5 K Monix Slim T5 2-rörs med klar kupa AMS214K-N MONIX IP44 2X14W K G5 1,7 K AMS228K-N MONIX IP44 2X28W K G5 2,9 K AMS235K-N MONIX IP44 2X35W K G5 3,5 K AMS249K-N MONIX IP44 2X49W K G5 3,5 K Monix Slim T5 2-rörs med klar kupa och närvarosensor AMSR228K-N MONIX IP44 2X28W RADAR K G5 3,1 K AMSR235K-N MONIX IP44 2X35W RADAR K G5 3,7 K AMSR249K-N MONIX IP44 2X49W RADAR K G5 3,7 K2 Monix Slim T5 2-rörs med opal kupa och närvarosensor AMSR228O-N MONIX IP44 2X28W RADAR O G5 3,1 K AMSR235O-N MONIX IP44 2X35W RADAR O G5 3,7 K AMSR249O-N MONIX IP44 2X49W RADAR O G5 3,7 K1 Monix Slim Tillbehör AMJK2S MONTAGEFÄSTE PAR metall AMJK2SV MONTAGEFÄSTE PAR Vita vit 156 Vi förbehåller oss rätten till ändringar.

159 K1 K2 K3 cd/klm C0 - C180 C90 - C270 53% cd/klm C0 - C180 C90 - C270 71% cd/klm C0 - C180 C90 - C270 68% K4 K5 LED cd/klm C0 - C180 C90 - C270 80% cd/klm C0 - C180 C90 - C % A B Vi förbehåller oss rätten till ändringar. 157

160 Europroof 2 LED T5 T8 Europroof LED polykarbonatkupa Europroof 2 är konstruerad för tuffa miljöer som kräver hållbarhet, pålitlighet, korrosion, kemisk beständighet och långvarig funktion i olika applikationer som parkeringsgarage, jordbruks- och djurstallar med andra ord krävande miljöer. Optics Move! DALI Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. Ensto Move är armaturer med inbyggd rörelsedetektering. Ensto har två olika typer av sensorer: PIR (tänder på varm rörelse) och Radar (tänder på all rörelse) för att tillgodose alla önskningar vid rörelsedetektering. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Kraftfull och hållbar IP65 armatur. 158 Vi förbehåller oss rätten till ändringar.

161 IP65 5x2,5mm² Europroof LED akrylkupa Europoof med radar Konstruktion > > Stomme: glasfiberarmerad polyester > > Komponenterna sitter på driftdonsplåten som kan lossas enkelt > > LED levereras med slagtålig satinbehandlad polykarbonat eller klar akryl. T5 och T8 modellerna är med klar akryl kupa. > > Låsclips: rostfritt stål > > Levereras färdig (lås av rostfritt stål sitter fast i armaturhuset och lamphållarna på plats). Med tätningsbrickor. > > T8 och T5 med 32 mm termo T8-rör eller 26 mm termo T5-rör > > LED-modeller: W och lm finner ni i produktinfon 4000 K, Ra > 80, effektfaktor 0,96 Omgivningstemperatur 25 C C Livslängd h (L80), T a =25 C Vid användning av LED-armaturer i boskaps byggnaden ska detta kontrolleras från fall till fall beroende på byggn adens andvändningsområde Styrning > > ERP2R -modellerna har en rörelsesensor (5,8 GHz radar) inbyggd i armaturen > > Switch-Control (ES) > > 1-10V (ELD) > > DALI (ED) Montering > > LED-modeller är inte lämpliga att använda i djurhållningsanläggningar > > Dikt tak eller på skena > > -o- 5x2,5 mm² överkopplingbar > > Modeller med styrning har 1-fas överkoppling > > Införninghål i vardera gavlarna av stommen > > Mer information om rörelsesensorerna finns på hemsidan - Takmontering max. 4 m höjd och väggmontering max. 2,7 m höjd - Lämplig för fristående, master-slav- och master-slav-master-installation - Slavbelastning max. 300W (glödlampa) och 200W (lysrör eller LED) inklusive radararmaturens effekt Slavarmaturer från Enstos ordinarie armatursortiment Mot order > > LED-modellerna DALI (ED) samt Switch-Control (ES) > > 1-rörs T5 radar modeller går att beställa, monteras i 2-rörs stommen (bredd 168 mm), röret symmetriskt i mitten av stommen > > T8 HF-don med livslängd på timmar > > T8 och T5 med anodiserad aluminium reflektor för 2x36W/28W och 2x58W/49W > > Optimerat ljusflöde till projekt E-nummer Typ Beskrivning Sockel Kg Längd Bredd Höjd Ljusflöde Europroof LED PC ERPL144SF ERPL144SF IP65 LED 33W/840 F LED 2, lm ERPL154SF ERPL154SF IP65 LED 47W/840 F LED 2, lm ERPL154HSF ERPL154HSF IP65 LED 56W/840 F LED 2, lm Europroof LED Akryl ERPL144S ERPL144S IP65 LED 33W/840 AC LED 2, lm ERPL154S ERPL154S IP65 LED 47W/840 AC LED 2, lm ERPL154HS ERPL154HS IP65 LED 56W/840 AC LED 2, lm Europroof 2 T8 HF med akryl kupa ERP2136HFACLJ IP65 T8 1X36W HF G13 2, ERP2158HFACLJ IP65 T8 1X58W HF G13 2, ERP2236HFACLJ IP65 T8 2X36W HF G13 2, ERP2258HFACLJ IP65 T8 2X58W HF G13 3, Europroof 2 T8 1-10V med akryl kupa ERP2136ACLJHFA IP65 1X36W HFD 1-10V G13 2, ERP2158ACLJHFA IP65 1X58W HFD 1-10V G13 2, ERP2236ACLJHFA IP65 2X36W HFD 1-10V G13 2, ERP2258ACLJHFA IP65 2X58W HFD 1-10V G13 3, Se detaljerad produktinformation på nätet: 05/05/17 159

162 E-nummer Typ Beskrivning Sockel Kg Längd Bredd Höjd Ljusflöde Europroof T5 med akryl kupa ERP2128ACLJ IP65 T5 1X28W AC G5 2, ERP2135ACLJ IP65 T5 1X35W AC G5 2, ERP2149ACLJ IP65 T5 1X49W AC G5 2, ERP2228ACLJ IP65 T5 2X28W AC G5 2, ERP2235ACLJ IP65 T5 2X35W AC G5 3, ERP2249ACLJ IP65 T5 2X49W AC G5 3, Kupa och reflektor KUERP2136AC RES KUPA AKRYL 1X36W K 0, KUERP2158AC RES KUPA AKRYL 1X58W K 0, KUERP2236AC RES KUPA AKRYL 2X36W K 0, KUERP2258AC RES KUPA AKRYL 2X58W K 0, PEERP2236 REFLEKTOR 2X36W 0, PEERP2258 REFLEKTOR 2X58W 0, ERP2236ACLJ ERP2136ACLJ ERP2149ACLJ cd/klm C0 - C180 C90 - C270 76% cd/klm C0 - C180 C90 - C270 74% cd/klm C0 - C180 C90 - C270 94% ERP2249ACLJ ERPL144SF/ERPL154SF/ERPL154HSF ERPL144S/ERPL154S/ERPL154HS cd/klm C0 - C180 C90 - C270 89% cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % 160 Vi förbehåller oss rätten till ändringar.

163 D = 36W 660 mm, 58W 900 mm L = 36W 1283 mm, 58W 1583 mm D = 28W 660 mm, 49W ja LED 900 mm L = 28W 1283 mm, 49W ja LED 1583 mm IP65 IP65 IP65 IP65 IP65 IP65 Europroof 1 rör och LED Europroof 2 rör Vi förbehåller oss rätten till ändringar. 161

164 Monix IP23 T5 Ytmontering Effektiv och bred armaturserie för fuktiga och torra urtrymmen. Stomme i aluminium vilket ger en styv och lätt armatur samt snabb och enkel installation. Enastående installationsfunktioner kombinerad med den bästa ljusprestandan (LOR upp till 105%) gör Monix IP23 till det bästa valet för belysning i stormarknader, lager och andra industriella tillämpningar. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Armatur för industri, lager och butik, IP Vi förbehåller oss rätten till ändringar.

165 IP23 5x2,5mm² Lamell raster AV reflektor AMJK2 och AMJK2V Konstruktion > > Stomme: vit lackerad aluminium > > Gavlar: UV-resistent ABS plast > > Bredstrålande reflektor, glans anodiserat aluminium = A (3-6 m) > > Medelstrålande reflektor, glans anodiserat aluminium = AL (6-10 m) > > Bred och medelstor ljuskurva uppnås med samma reflektor genom att ändra läget på lamphållarna > > Smalstrålande reflektor, glans anodiserat aluminium = AV (över 10 m) Montering > > Ytmontering dikt tak eller med AMJK1 monteringskit > > Montering av belysningen på upphängningsskena (höjd 50 mm) utan verktyg: AMJK2 - fäste för en 70 mm bred upphängningsskena AMJK3 - fäste för en 110 mm bred upphängningsskena färg - stål eller vit > > Vajer upphäng med AMJK1 och RVLX-regelbart vajerkit > > Infälld montering utan extra delar, infällnings djup 70 mm > > Anslutningspunkt i mitten av armaturen > > 2st 21 mm kabelgenomföringshål i botten av armaturen > > Blinda kabelgenomföringar (21 mm) vid ändarna > > Plint 5x2,5 mm² för överkoppling > > På vajer med fäste AMJKSK10 Mot order > > Styrning: Switch-Control (ES) 1-10V (ELD) DALI (ED) > > Komplettera med kupa höjer IP-klassen till IP44, 80W versionen finns bara i IP23 > > Bredstrålande (A) och medelstrålande (AL) vita lameller HSAM35-35/49/80W HSAM28-28/54W > > Täckplatta för ljuskällehållarna > > Extern nödljusenhet > > Fäste till armaturskena > > Detaljer > > AM214A T5 2x14W och AM114A T5 1x14W > > 1-rörsmodeller: medelstrålande (AL) och smalstrålande (AV) > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. > > Med anslutningskabel E-nummer Typ Beskrivning Sockel Färg Kg Ljuskurva A B C Monix IP23 Bredstrålande reflektor (A) installations höjd 3>6 m AM128A Ind.arm T5 1X28W inkl B Refl G5 vit 1,8 K* AM135A Ind.arm T5 1X35W inkl B Refl G5 vit 2,3 K* AM149A Ind.arm T5 1X49W inkl B Refl G5 vit 2,3 K* AM154A Ind.arm T5 1X54W inkl B Refl G5 vit 1,8 K* AM180A Ind.arm T5 1X80W inkl B Refl G5 vit 2,3 K* AM228A Ind.arm T5 2X28W inkl B Refl G5 vit 1,8 K* AM235A Ind.arm T5 2X35W inkl B Refl G5 vit 2,3 K* AM249A Ind.arm T5 2X49W inkl B Refl G5 vit 2,3 K AM254A Ind.arm T5 2X54W inkl B Refl G5 vit 1,8 K* AM280A Ind.arm T5 2X80W inkl B Refl G5 vit 2,3 K* Monix IP23 Medelstrålande reflektor (AL) installations höjd 6>10 m AM228AL Ind.arm T5 2X28W inkl M Refl G5 vit 1,8 K* AM235AL Ind.arm T5 2X35W inkl M Refl G5 vit 2,3 K* AM249AL Ind.arm T5 2X49W inkl M Refl G5 vit 2,3 K AM254AL Ind.arm T5 2X54W inkl M Refl G5 vit 1,8 K* AM280AL Ind.arm T5 2X80W inkl M Refl G5 vit 2,3 K* Se detaljerad produktinformation på nätet: 05/05/17 163

166 E-nummer Typ Beskrivning Sockel Färg Kg Ljuskurva A B C Monix IP23 Smalstrålade reflektor (AV) installations höjd > 8 m AM228AV Ind.arm T5 2X28W inkl SM Refl G5 vit 1,9 K* AM235AV Ind.arm T5 2X35W inkl SM Refl G5 vit 2,4 K* AM249AV Ind.arm T5 2X49W inkl SM Refl G5 vit 2,4 K AM254AV Ind.arm T5 2X54W inkl SM Refl G5 vit 1,9 K* AM280AV Ind.arm T5 2X80W inkl SM Refl G5 vit 2,4 K* Kupa KUAM14K KUPA, MONIX 14W, KLAR klar kupa, Monix 14W KUAM28K KUPA, MONIX 28/54 W, KLAR klar kupa, Monix 28/54W KUAM49K KUPA, MONIX 35/49/80W, KLAR klar kupa, Monix 35/49W KUAM14O KUPA, MONIX 14W, OPAL opal kupa, Monix 14W KUAM28O KUPA, MONIX 28/54 W, OPAL opal kupa, Monix 28/54W KUAM49O KUPA, MONIX 35/49/80W, OPAL opal kupa, Monix 35/49W Tillbehör AMJK1 FJÄDERSTÖD PAR fjäder fäste par AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, vit AMJK3 FJÄDERSTÖD PAR 50X110 fjäderfäste par för upphängning skena, 110 mm bred, stål AMJK3V FJÄDERSTÖD PAR 50X110 VIT fjäderfäste par för upphängning skena, 110 mm bred, vit AMJKSK10 VAJERFÄSTE AMPL GAVEL PAR MONIX täckplatta ändstycke par Lamell raster HSAM1135 TVÄRLAMELL VIT MONIX 35/49W lamell raster vit för Monix 35/49/80W HSAM1128 TVÄRLAMELL MONIX 28/54W lamell raster vit för Monix 28/54W K* Övriga ljusdistributionsdiagram på begäran K1 K2 K3 cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % Monix + lamell raster cd/klm C0 - C180 C90 - C270 75% 164 Vi förbehåller oss rätten till ändringar.

167 B Monix, lysrörsposition A Bredstålade reflektor (A) position 1 C 28 Medel (AL) och Small (AV) strålande reflektor position 2 Infällningdjup Upotussyvyys 70mm70 mm , Monix A och AL 207 Monix AV AMJK2 montering Täckplattor AMPL Fjäderfäste AMJK1 Fjäderfäste AMJK2 Vi förbehåller oss rätten till ändringar. 165

168 Monix IP44 T5 Ytmontering, klar kupa Effektiv och bred armaturserie för fuktiga och torra utrymmen. Stomme i aluminium vilket ger en styv och lätt armatur samt snabb och enkel installation. Enastående installationsfunktioner kombinerad med den bästa ljusprestandan (LOR upp till 95%) gör Monix IP44 till det bästa valet i parkeringshus, industrier, stormarknader och kommersiella fastigheter. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Armatur för industri, lager och butik, IP Vi förbehåller oss rätten till ändringar.

169 IP44 5x2,5mm² Ytmontering, opal kupa Extra fästbeslag för kupa och klar kupa AMJK2 och AMJK2V Konstruktion > > Stomme: vit lackerad aluminium > > Gavlar: UV-beständig ABS plast > > Kupa: slimmad design slät utsida och räfflad insida klart (K) eller opal (O) > > Bredstrålande reflektor, glans anodiserat aluminium = A (3-6 m) > > Medelstrålande reflektor, glans anodiserat aluminium = AL (6-10 m) > > Bred och medelstor ljuskurva uppnås med samma reflektor genom att ändra läget på lamphållarna Montering > > Ytmontering dikt tak eller med AMJK1 monterings kit > > Montering av belysningen på upphängningsskena (höjd 50 mm) utan verktyg: AMJK2 - fäste för en 70 mm bred upphängningsskena AMJK3 - fäste för en 110 mm bred upphängningsskena färg - stål eller vit > > Vajer upphäng med AMJK1 och RVLX-regelbart vajer kit > > Infälld montering utan extra delar, infällningsdjup 70 mm > > Anslutningspunkt i mitten av armaturen > > 2st 21mm kabelgenomföringshål i botten av armaturen > > Blinda kabelgenomföringar (21 mm) vid ändarna > > 5x2,5 mm², perfekt för 3-fas > > På vajer med fäste AMJKSK10 Mot order > > Styrning: Switch-Control (ES) 1-10V (ELD) DALI (ED) > > Vibrationsfästen > > Extern nödljusenhet > > Fäste till armaturskena > > Detaljer > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. > > Med anslutningskabel E-nummer Typ Beskrivning Sockel Färg Kg Ljuskurva A B C Monix IP44 Kupa klar med bredstrålande reflektor (A) installations höjd 3>6 m AM128AK Ind.arm 1x28W kupa B Refl G5 vit 2,3 K AM135AK Ind.arm 1x35W kupa B Refl G5 vit 2,9 K AM149AK Ind.arm 1x49W kupa B Refl G5 vit 2,9 K AM154AK Ind.arm 1x54W kupa B Refl G5 vit 2,3 K AM228AK Ind.arm 2x28W kupa B Refl G5 vit 2,3 K AM235AK Ind.arm 2x35W kupa B Refl G5 vit 2,9 K AM254AK Ind.arm 2x54W kupa B Refl G5 vit 2,3 K Monix IP44 Kupa klar med medelstrålande reflektor (AL) installations höjd 6>10 m AM114ALK Ind.arm 1x14W Kupa KL M Refl G5 vit 1,1 K* AM128ALK Ind.arm 1x28W Kupa KL M Refl G5 vit 2,3 K* AM135ALK Ind.arm 1x35W Kupa KL M Refl G5 vit 2,9 K* AM149ALK Ind.arm 1x49W Kupa KL M Refl G5 vit 2,9 K* AM154ALK Ind.arm 1x54W Kupa KL M Refl G5 vit 2,3 K* AM214ALK Ind.arm 2x14W Kupa KL M Refl G5 vit 1,1 K* AM228ALK Ind.arm 2x28W Kupa KL M Refl G5 vit 2,3 K* AM235ALK Ind.arm 2x35W Kupa KL M Refl G5 vit 2,9 K* AM249ALK Ind.arm 2x49W Kupa KL M Refl G5 vit 2,9 K* AM254ALK Ind.arm 2x54W Kupa KL M Refl G5 vit 2,3 K* Se detaljerad produktinformation på nätet: 05/05/17 167

170 E-nummer Typ Beskrivning Sockel Färg Kg Ljuskurva A B C Kupa KUAM14K KUPA, MONIX 14W, KLAR klar kupa, Monix 14W KUAM28K KUPA, MONIX 28/54 W, KLAR klar kupa, Monix 28/54W KUAM49K KUPA, MONIX 35/49/80W, KLAR klar kupa, Monix 35/49W KUAM14O KUPA, MONIX 14W, OPAL opal kupa, Monix 14W KUAM28O KUPA, MONIX 28/54 W, OPAL opal kupa, Monix 28/54W KUAM49O KUPA, MONIX 35/49/80W, OPAL opal kupa, Monix 35/49W Tillbehör AMJK1 FJÄDERSTÖD PAR fjäderfäste par AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, vit AMJK3 FJÄDERSTÖD PAR 50X110 fjäderfäste par för upphängning skena, 110 mm bred, stål AMJK3V FJÄDERSTÖD PAR 50X110 VIT fjäderfäste par för upphängning skena, 110 mm bred, vit AMJKSK10 VAJERFÄSTE låsfjäder K* Övriga ljusdistributionsdiagram på begäran K1 B A C cd/klm C0 - C180 C90 - C270 95% Monix, lysrörsposition 28 B Bredstålade reflektor (A) position 1 Infällningdjup Upotussyvyys 70mm mm 132 (1 : 1) A C Medel reflektor (AL) position Heijastimen ja Montering kupa kuvun asennus AMJK2 montering Vi förbehåller oss rätten till ändringar.

171 Vi förbehåller oss rätten till ändringar. 169

172 Monix Ramp T5 Effektiv och bred armaturserie för fuktiga och torra utrymmen. Stomme i aluminium vilket ger en styv och lätt armatur samt snabb och enkel installation. Enastående installationsfunktioner kombinerad med den bästa ljusprestandan (LOR upp till 105 %) gör Monix IP23 till det bästa valet för belysning i stormarknader, lager och andra industriella tillämpningar. DALI DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ramparmatur för industri, lager och butik! 170 Vi förbehåller oss rätten till ändringar.

173 IP23 5x2,5mm² AMPL gavel par AMRPK Fjäderfästen AMJK1 och AMJK2 Konstruktion > > Stomme vitlackerad aluminiumprofil > > Gavlar: ABS plast > > Bredstrålande reflektor, glans anodiserat aluminium = A (3-6 m) > > Medelstrålande reflektor, glans anodiserat aluminium = AL (6-10 m) > > Bred och medelstor ljuskurva uppnås med samma reflektor genom att ändra läget på lamphållarna > > Smalstrålande reflektor, glans anodiserat aluminium = AV (över 10 m) > > 2x2x49W, längd 2980 mm > > Andra effekter kan göras på beställning - AMR480 2x2x80W (G5), längd 2980 mm - AMR654 3x2x54W (G5), längd 3560 mm - AMR454 2x2x54W (G5), längd 2380 mm Montering > > Ytmontering direkt tak eller med AMJK1 monteringskit > > Montering av belysningen på upphängningsskena (höjd 50 mm) utan verktyg: AMJK2 - fäste för en 70 mm bred upphängningsskena AMJK3 - fäste för en 110 mm bred upphängningsskena färg - stål eller vit > > Montering mellan armaturskenor fjädrande, steglöst justerbart ändstöd (AMRPK, AMRPK500 eller AMRPK330), steglös justering AMRPK 0 till 745 mm AMRPK500 0 till 315 mm AMRPK330 0 till 205 mm > > På vajer med fäste AMJKSK10 Mot order > > Styrning: Switch-Control (ES) 1-10V (ELD) DALI (ED) > > Med anslutningskabel > > Bredstrålande (A) och medelstrålande (AL) vita lameller HSAM35-35/49/80W HSAM28-28/54W klar räfflad kupa > > Täckplatta för ljuskällehållarna > > Extern nödljusenhet > > Armaturer placerade i en lång stomme > > Fjäderfästen för armaturskenor typ MP och Wibe m fl. E-nummer Typ Beskrivning Sockel Ljuskurva Färg Kg Monix ramp AMR449A Ramp arm A reflek. T5 2X2X49W G5 K1 vit 4, AMR449AL Ramp arm AL reflek. T5 2X2X49W G5 K2 vit 4,6 Tillbehör AMJK1 FJÄDERSTÖD PAR fjäderfäste par AMJK2 FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, stål AMJK2V FJÄDERSTÖD PAR 50X70 fjäderfäste par för upphängning skena, 70 mm bred, vit AMJK3 FJÄDERSTÖD PAR 50X110 fjäderfäste par för upphängning skena, 110 mm bred, stål AMJK3V FJÄDERSTÖD PAR 50X110 VIT fjäderfäste par för upphängning skena, 110 mm bred, vit AMJKSK10 VAJERFÄSTE AMRPK GAVELSTÖD PAR, MONIX justeringsområde mm* vit 1, AMRPK500 GAVELSTÖD PAR 0,5M, MONIX justeringsområde mm* vit 0, AMRPK330 GAVELSTÖD PAR 0,3M, MONIX justeringsområde mm* vit 0,4 * = Total längd ink ändstöd Se detaljerad produktinformation på nätet: 05/05/17 171

174 K1 K2 Monix + lamell raster cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C270 75% Monix, lysrörs position A A = Armaturlängd Justeringerbara ändstöd AMRPK mm AMRPK mm AMRPK mm Bredstålade reflektor (A) position ,5 139 Medel (AL) och Small (AV) strålande reflektor position Monix Ramp A och AL 207 Monix Ramp AV (special) 172 Vi förbehåller oss rätten till ändringar.

175 TINO RAMP OCH MONIX RAMP TILLBEHÖR Montagesätt 1 (standard) Montagesätt 2 Montagesätt ,3 Kan Voi kiristää fästas ruuveilla med skruv (ingår (Ei kuulu ej) toimitukseen) Kan Voi kiristää fästas ruuveilla med skruv (ingår (Ei kuulu ej) toimitukseen) ,7 AMRPK montagefäste med lägre fästepunkt kan fästas med skruv eller genom att tryckas ihop. Montagesätt 4 Montagesätt 5 Ett lägre montagefäste kan användas t ex om avståndet mellan skenor är kortare än längden av armaturen ASENNUSVAIHTOEHTO AMRPK montagefäste lägre fäste punkt kan fästas med skruv eller genom att trycka ihop. Kan Voi kiristää fästas ruuveilla med skruv (ingår (Ei kuulu ej) toimitukseen) AMRPK montagefäste med standardfäste AMRPK montagefäste fästas med skruv (ingår ej) eller genom att tryckas ihop. AMRPK montagefäste med hög fästpunkt. Vi förbehåller oss rätten till ändringar. 173

176 Letka T5 Universalarmatur med tunn profil för inom- och utomhusbruk. Bakom den kraftiga aluminiumstommen finns gott om plats för kablage. Funktionell och kvalitativ. 174 Vi förbehåller oss rätten till ändringar.

177 IP44 5x2,5mm² Konstruktion > > Stomme av vitlackerad aluminiumprofil, gavlar av polykarbonat > > Kupa med räfflad stötsäker opalakryl på insidan > > Monteringsränna längs armaturens botten > > ALTNR -typerna innehåller en rörelsesensor som fungerar med högfrekvensteknik (radar) > > Rörelsesensorn är inbyggd i armaturen och syns inte utifrån Mot order > > Switch (ES) > > 1-10V (ELD) > > DALI (ED) Montering > > Tak/väggmontage > > Kopplingsplint (-o- 5x2,5 mm²) i botten vid genomföringsöppningen och ingångshål i båda ändar > > Modeller med rörelsesensor, se detaljer på hemsidan - Takmontering max. 4 m höjd och väggmontering max. 2,7 m höjd - Lämplig för fristående, master-slav- och master-slav-master-installation - Slavbelastning 300W (glödlampa) och 200W (lysrör eller LED) inklusive radarlampornas effekt Slavarmaturer från Enstos ordinarie armatursortiment > > Modeller med rörelsesensor 1-fas kedjekopplade. I modeller med rörelsesensor finns dessutom möjlighet att kedjekoppla rörelsestyrd spänning för slavarmaturer. A 27 D 92 E F 65 E-nummer Typ Beskrivning Sockel Färg Kg A D E F Letka T ALTN14O Allmänarmatur IP44 T5 1x14W O G5 vit 0, ALTN21O Allmänarmatur IP44 T5 1x21W O G5 vit 1, ALTN28O Allmänarmatur IP44 T5 1x28W O G5 vit 1, ALTN54O Allmänarmatur IP44 T5 1x54W O G5 vit 1, ALTN35O Allmänarmatur IP44 T5 1x35W O G5 vit 1, ALTN49O Allmänarmatur IP44 T5 1x49W O G5 vit 1, Letka T5 med närvaro sensor ALTNR21O Allmänarm IP44 1x21W O Radar G5 vit 1, ALTNR28O Allmänarm IP44 1x28W O Radar G5 vit 1, ALTNR35O Allmänarm IP44 1x35W O Radar G5 vit 1, ALTNR49O Allmänarm IP44 1x49W O Radar G5 vit 1, RADAR = rörelsevakt med högfrekvenssensor, 5,8 GHz Se detaljerad produktinformation på nätet: 05/05/17 175

178 IG20 T5 Armatur för torra utrymmen med T5-lysrör. Basarmaturserie för allmänljus av produktions-, affärs- och lagerlokaler. IG20236K Basarmatur för allmänljus i butik och lager. 176 Vi förbehåller oss rätten till ändringar.

179 IP20 5x2,5mm² Konstruktion > > Stomme av vitt pulverlackerat stål > > Gavlar av stöttålig värme- och UV-resistent ABS-plast > > K = lock av vit pulvermålad stålplåt > > A = bredstrålande reflektor av glansanodiserat aluminium Mot order > > Genomkopplad > > Asymmetrisk taveloptik > > Styrda modeller: Switch (ES) 1 10 V (ELD) DALI (ED) IG20236A Montering > > Monteras direkt i tak eller i armaturskena > > Rör- eller vajerupphängning > > Fastsättning på insidan av armaturen > > Monteringstillbehör beställs separat. > > Rekommenderad monteringshöjd: A = 3 6 m K = 2 4 m > > Kopplingsplint i armaturens mitt > > Två 21 mm kabelingångar mitt i armaturens botten > > 17 mm ingångshål i gavlarna K5 K cd/klm C0 - C180 C90 - C270 85% cd/klm C0 - C180 C90 - C270 89% IG20-A A E D 34 (VAIN T5 MALLI) 92 IG20-K E-nummer Typ Beskrivning Sockel Kg Ljuskurva A D DD E IG20 T5 bredstrålande klar anodiserad aluminium reflektor (A) installations höjd 3>6M IG20128A Ind.arm T5 1X28W inkl B Refl G5 1,9 K IG20135A Ind.arm T5 1X35W inkl B Refl G5 2,3 K IG20149A Ind.arm T5 1X49W inkl B Refl G5 2,3 K IG20228A Ind.arm T5 2x28W inkl B Refl G5 2,3 K IG20235A Ind.arm T5 2x35W inkl B Refl G5 2,8 K IG20249A Ind.arm T5 2x49W inkl B Refl G5 2,8 K Se detaljerad produktinformation på nätet: 05/05/17 177

180

181 Utomhusarmaturer

182 Saga LED Grafitgrå Ensto Saga är en utomhusarmatur där hög teknisk ljuskvalitet och design strålar samman. Saga möjliggör både symmetrisk och asymmetrisk ljusfördelning med samma design och löser därmed många specifika behov. Den innovativa reflektorlösningen och den bästa energieffektiviteten gör Saga till ett utmärkt val i bostadsområden och dess närhet. Optics DALI BaseDim Enstos armaturer har flera olika optiska lösningar att välja mellan för att passa in i era projekt och marknadens krav. SmartDim Ensto SmartDim är en programmerbar lösning för att optimera energibesparingen. Välj mellan 5 nivåer under dygnets mörkaste timmar. DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Owlet Ensto Owlet är en skräddarsydd lösning för IoT i utomhusmiljö där armaturen kopplas till Cloud / molnet som ger möjlighet till extern kontroll och styrning. Ensto BaseDim dämpar belysningen vid de tidpunkter då armaturen inte behöver lysa med full effekt. BaseDim reducerar effekten ner till ca 50% under dämpningsperioden som pågår under dygnets 8 mörkaste timmar. Dimming Ensto kan erbjuda belysningsarmaturer för de flesta styrsystemen som finns på marknaden t.ex. 1-10V, Switch Dim, DALI, PIR och Radar som är några exempel på möjligheter att reglera & kontrollera belysningen så att den passar dina lokaler och behov. Finsk design med optik i världsklass 180 Vi förbehåller oss rätten till ändringar.

183 IP66 3x1,5mm² IK10 28W 3000 lm Svart 42W 4500 lm Konstruktion > > Topp: pulverlackerad aluminium > > Stomme: pulverlackerad aluminium > > Färger: Pärlgrå, grafit grå (Akzo900) och svart (RAL 9005) > > Kupa: UV-stabil klar PC > > Saga: anslutningseffekt 28W, armaturljusflöde 3000 lm anslutningseffekt 42W, armaturljusflöde 4500 lm symmetrisk och asymmetrisk 4000 K, Ra >80, effektfaktor 0,95 Omgivningstemperatur -40 C C Livslängden för LED-modul h (L 100 B 50 ), T a =25 > > CLO (Constant Light Output) Konstant ljusflöde > > MacAdam 3 > > Späninngsskydd 6/8kV > > Livslängden på drivdonet h (10%) Montering > > På ø 60 mm stolpe > > Anslutningkabel 4,5 m VSKN 3x1,5 mm2 ingår > > Rekommenderad monteringshöjd 3-5 m Mot order > > 3000 K > > 1-10V > > DALI > > BaseDim - onestep nattsänkning > > SmartDim - multistep nattsänkning > > Owlet - IoT för Smart City Lighting > > AmpDim > > Lineswitch E-nummer Typ Beskrivning Sockel Färg Kg Saga - symmetrisk optik 3000 lm SA30HHR SAGA LED 28W/840 GRÅ LED pärlgrå 10, SA30GHR SAGA LED 28W/840 GRAFIT LED grafitgrå 10, SA30MR SAGA LED 28W/840 SVART LED svart 10, SA30HHRED SAGA LED 28W/840 GRÅ DALI LED pärlgrå 10, SA30GHRED SAGA LED 28W/840 GRAFIT DALI LED grafitgrå 10, SA30MRED SAGA LED 28W/840 SVART DALI LED svart 10,0 Saga - asymmetrisk optik 3000 lm SA30HHA SAGA LED 28W/840 GRÅ ASYM LED pärlgrå 10, SA30GHA SAGA LED 28W/840 GRAFIT ASYM LED grafitgrå 10, SA30MA SAGA LED 28W/840 SVART ASYM LED svart 10, SA30HHAED SAGA LED 28W/840 GRÅ ASYM DALI LED pärlgrå 10, SA30GHAED SAGA LED 28W/840 GRAFIT ASYM DALI LED grafitgrå 10, SA30MAED SAGA LED 28W/840 SVART ASYM DALI LED svart 10,0 Se detaljerad produktinformation på nätet: 05/05/17 181

184 E-nummer Typ Beskrivning Sockel Färg Kg Saga - symmetrisk optik 4500 lm SA45HHR SAGA LED 42W/840 GRÅ LED pärlgrå 10, SA45GHR SAGA LED 42W/840 GRAFIT LED grafitgrå 10, SA45MR SAGA LED 42W/840 SVART LED svart 10, SA45HHRED SAGA LED 42W/840 GRÅ DALI LED pärlgrå 10, SA45GHRED SAGA LED 42W/840 GRAFIT DALI LED grafitgrå 10, SA45MRED SAGA LED 42W/840 SVART DALI LED svart 10,0 Saga - asymmetrisk optik 4500 lm SA45HHA SAGA LED 42W/840 GRÅ ASYM LED pärlgrå 10, SA45GHA SAGA LED 42W/840 GRAFIT ASYM LED grafitgrå 10, SA45MA SAGA LED 42W/840 SVART ASYM LED svart 10, SA45HHAED SAGA LED 42W/840 GRÅ ASYM DALI LED pärlgrå 10, SA45GHAED SAGA LED 42W/840 GRAFIT ASYM DALI LED grafitgrå 10, SA45MAED SAGA LED 42W/840 SVART ASYM DALI LED svart 10,0 A/S R/S cd/klm C0 - C180 C90 - C % cd/klm C0 - C180 C90 - C % ø ø Vi förbehåller oss rätten till ändringar.

185 Vi förbehåller oss rätten till ändringar. 183

186 Opera LED Pärlgrå Opera är en designad och effektiv LED armatur som passar utmärkt att belysa gångvägar, gågator, parker, parkeringsplatser, torg, lekplatser och gårdar. Armaturen ger ett behagligt avbländat ljus och får på detta sätt ett noggrant riktat ljus med en mycket bra ljusbild. DALI BaseDim SmartDim DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ensto BaseDim dämpar belysningen vid de tidpunkter då armaturen inte behöver lysa med full effekt. BaseDim reducerar effekten ner till ca 50% under dämpningsperioden som pågår under dygnets 8 mörkaste timmar. Ensto SmartDim är en programmerbar lösning för att optimera energibesparingen. Välj mellan 5 nivåer under dygnets mörkaste timmar. Stigliga och energieffektiva Opera är vacker dygnet runt. 184 Vi förbehåller oss rätten till ändringar.

187 IP44 3x1,5mm² IK09 20W Opera grafitgrå 1950 lm 38W 3810 lm Konstruktion > > Topp: pulverlackerad aluminium > > Stomme: pulverlackerad aluminium > > Färger: Grafitgrå (Akzo900) och pärlgrå (RAL 9006) > > Kupa: ribbad, ljusspridande UV akryl > > Opera: anslutningseffekt 20W, armaturljusflöde 1950 lm anslutningseffekt 38W, armaturljusflöde 3810 lm 4000 K, Ra > 70, effektfaktor 0,98 Omgivningstemperatur 25 C C Livslängden för LED-modul h (L70), T a =25 C > > Opera med Nattsänkningsfunktion / Bi-Powerfunktion. Dessa armaturer är kopplade för att automatiskt (fabriksinställning) sänka effektnivån 50 % för 8 timmar (3 timmar före och 5 timmar efter den beräknade mittpunkten på natten). Montering > > På ø 60 mm stolpe > > Anslutningskabel 4,5 m VSKN 3x1,5 mm 2 ingår > > Rekommenderad monteringshöjd 3-5 m Mot order > > DALI > > Specialfärger > > Helvar NightDim Ø 532 Opera LED 506 Ø 60 cd/klm C0 - C180 C90 - C % E-nummer Typ Beskrivning Sockel Färg Kg Opera LED OP530LED20GH OPERA LED 20W/840 GRAFIT LED grafitgrå 8, OP530LED20HH OPERA LED 20W/840 GRÅ LED pärlgrå 8, OP530LEDGH OPERA LED 38W/840 GRAFIT LED grafitgrå 8, OP530LEDHH OPERA LED 38W/840 GRÅ LED pärlgrå 8,0 Opera LED Nattsänkning OP530LED20BPGH OPERA LED 20W/840 NATT GRAFIT LED grafitgrå 8, OP530LED20BPHH OPERA LED 20W/840 NATT GRÅ LED pärlgrå 8, OP530LEDBPGH OPERA LED 38W/840 NATT GRAFIT LED grafitgrå 8, OP530LEDBPHH OPERA LED 38W/840 NATT GRÅ LED pärlgrå 8,0 Se detaljerad produktinformation på nätet: 05/05/17 185

188 Opera Deco LED Grafitgrå Opera Deco är en designad och effektiv LED armatur som passar utmärkt att belysa upp gångvägar, gågator, parker, parkeringsplatser, torg, lekplatser och gårdar. Armaturen ger ett behagligt avbländat ljus och får på detta sätt ett noggrant riktat ljus med en mycket bra ljusbild. DALI BaseDim SmartDim DALI-drivdon gör det möjligt att ansluta armaturer till DALI-baserade styrsystem och Smart Buildings. Jämfört med traditionell kabelinstallation möjliggör DALI individuell styrning av belysningsarmaturerna som ger betydande energibesparingar, flexibilitet och kontroll av belysningsanläggningen. Ensto BaseDim dämpar belysningen vid de tidpunkter då armaturen inte behöver lysa med full effekt. BaseDim reducerar effekten ner till ca 50% under dämpningsperioden som pågår under dygnets 8 mörkaste timmar. Ensto SmartDim är en programmerbar lösning för att optimera energibesparingen. Välj mellan 5 nivåer under dygnets mörkaste timmar. Stigliga och energi- effektiva Opera Deco är vacker dygnet runt. 186 Vi förbehåller oss rätten till ändringar.

189 IP44 3x1,5mm² IK09 20W Opera Deco pärlgrå 1950 lm 38W 3810 lm Konstruktion > > Topp: pulverlackerad aluminium > > Stomme: pulverlackerad aluminium > > Dekordetalj: pulverlackerad aluminium > > Färger: Grafitgrå (Akzo900) och pärlgrå (RAL 9006) > > Kupa: ribbad, ljusspridande UV akryl > > Opera Deco: anslutningseffekt 20W, armaturljusflöde 1950 lm anslutningseffekt 38W, armaturljusflöde 3810 lm 4000 K, Ra > 70, effektfaktor 0,98 Omgivningstemperatur 25 C C Livslängden för LED-modul h (L70), T a =25 C > > Opera Deco med Nattsänkningsfunktion / Bi- Power-funktion. Dessa armaturer är kopplade för att automatiskt (fabriksinställning) sänka effektnivån 50 % för 8 timmar (3 timmar före och 5 timmar efter den beräknade mittpunkten på natten). Montering > > På ø 60 mm stolpe > > Anslutningskabel 4,5 m VSKN 3x1,5 mm 2 ingår > > Rekommenderad monteringshöjd 3-5 m Mot order > > DALI > > Specialfärger > > Helvar NightDim Ø 532 Opera Deco LED 506 Ø 60 cd/klm C0 - C180 C90 - C % E-nummer Typ Beskrivning Sockel Färg Kg Opera Deco LED OPD530L20GH OPERA D LED 20W/840 GRAFIT LED grafitgrå 8, OPD530L20HH OPERA D LED 20W/840 GRÅ LED pärlgrå 8, OPD530LGH OPERA D LED 38W/840 GRAFIT LED grafitgrå 8, OPD530LHH OPERA D LED 38W/840 GRÅ LED pärlgrå 8,0 Opera Deco LED Bi-power OPD530L20BPGH OPERA D LED 20W/840 NATT GRAFI LED grafitgrå 8, OPD530L20BPHH OPERA D LED 20W/840 NATT GRÅ LED pärlgrå 8, OPD530LBPGH OPERA D LED 38W/840 NATT GRAFI LED grafitgrå 8, OPD530LBPHH OPERA D LED 38W/840 NATT GRÅ LED pärlgrå 8,0 Se detaljerad produktinformation på nätet: 05/05/17 187

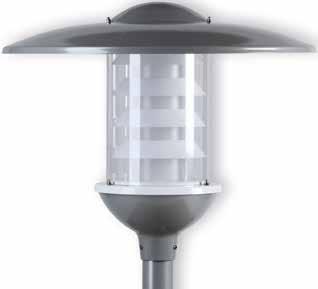

190 Camillo LED HS/HI Traditionell stolparmatur med LEDeller urladdningslampa för parker och bostadsområden. Idealisk för bl.a. stora trädgårdar, torg, gågator, parker, parkeringsplatser och lekplatser. AC600LEDHH Traditionell skönhet med LED. 188 Vi förbehåller oss rätten till ändringar.

191 IP44 3x2,5mm² IK10 AC60056HA Konstruktion > > Ringar av vit pulverlackerad aluminium > > LED-modellerna har bländskydd av satinakryl innanför ringarna > > Kupa av UV-beständig polykarbonat > > Reflekterande hatt och armaturbas i pulverlackerad aluminium > > Inbyggt drivdon i armaturbasen > > 70/50W HS/HI-CE (kopplad 70W), levereras utan ljuskälla > > Camillo LED Totaleffekt 35W, armaturljusflöde 3060 lm 4000 K, Ra > 70, effektfaktor 0,98 Drifttemperatur 25 C C LED-modulens livslängd h (L70), T a =25 C I modeller med nattsänkning är fabriksinställning 50 % effektminskning 8 h (3 h före och 5 h efter beräknad midnatt). Montering > > Stolpe ø 60 mm > > Rekommenderad monteringshöjd 3 5 m > > I LED-modeller ingår anslutningskabel 4,5 m VSKN 3x1,5 mm 2 Mot order > > LED-modeller med DALI > > Specialfärger > > Färger: RAL 9006 (pärlgrå) och RAL 9011 (svart) > > HS/HI-modeller med anslutningskabel 4,5 m VSKN 3x1,5 mm 2 > > HS/HI-modeller med ljuskälla > > Helvar NightDim AC60056V 35W 3060 lm E-nummer Typ Beskrivning Sockel Färg Kg Camillo LED AC600LEDHH CAMILLO LED 35W/840 GRÅ LED grå / vita ringar 5, AC600LEDM CAMILLO LED 35W/840 SVART LED svart / vita ringar 5,5 Camillo LED Nattsänkning AC600LEDBPHH CAMILLO LED 35W/840 NATT GRÅ LED grå / vita ringar 5, AC600LEDBPM CAMILLO LED 35W/840 NATT SVART LED svart / vita ringar 5,5 Camillo HS/HI 70/50W (kopplad 70W) AC60056HA CAMILLO HS/HI-CE 70W E27 GRÅ E27 grå / vita ringar 5, AC60056M CAMILLO HS/HI-CE 70W E27 SVART E27 svart / vita ringar 5, AC60056V CAMILLO HS/HI-CE 70W E27 VIT E27 vit / vita ringar 5,5 Stolpe ø 60 mm Höjd m VP350060/M5 STOLPE 3,5 m 60mm GRÅ 3,5 grå 10, VP350060/M2 STOLPE 3,5 m 60mm SVART 3,5 svart 10, VP350060/M1 STOLPE 3,5 m 60mm VIT 3,5 vit 10,2 Se detaljerad produktinformation på nätet: 05/05/17 189

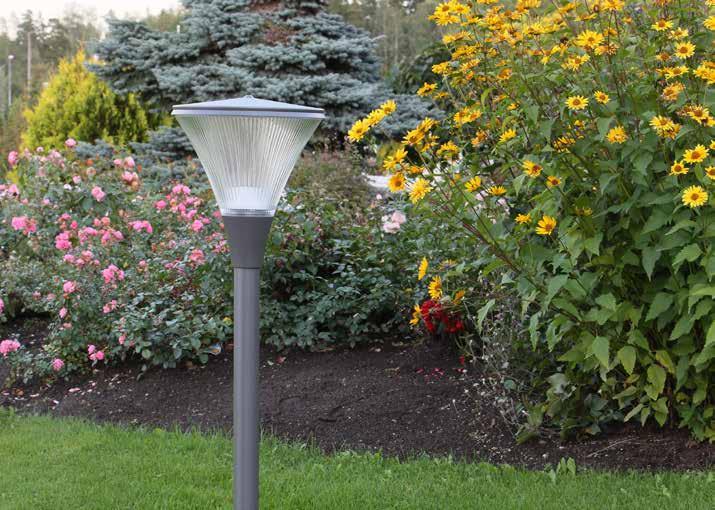

192 Camillo HS/HI Camillo LED cd/klm C0 - C180 C90 - C270 66% cd/klm C0 - C180 C90 - C % 600 Ø 200 ø 600 ø Ø 60 ø 60 Camillo HS/HI Camillo LED 190 Vi förbehåller oss rätten till ändringar.

193 Vi förbehåller oss rätten till ändringar. 191

194 Tori LED HSE/HIE Tori är en traditionell stolparmatur för parker och gårdsplaner. Användningsområdena är bl.a. öppna utrymmen, torg, gågator, parker, parkeringsområden och lekplatser. TO50056AHA Klassisk stolparmatur för traditionella platser. 192 Vi förbehåller oss rätten till ändringar.

195 IP44 3x2,5mm² TO50056HH Konstruktion > > Hatt: pulverlackerad aluminium > > Armaturbas: pulverlackerad aluminium > > Färger: antracitgrå RAL 7024 och pärlgrå RAL 9006 > > Kupa: opalakryl > > 70/50W HSE/HIE-CE (kopplad 70W), sockel E27 > > Tori LED: Totaleffekt 38W, ljusflöde 3100 lm 4000 K, Ra > 70, effektfaktor 0,98 Drifttemperatur -25 C C LED-modulens livslängd h (L70), T a =25 C Montering > > Stolpe ø 60 mm eller stepstolpe ø 60 mm > > Rekommenderad monteringshöjd 3 5 m Mot order > > Nattsänkning, som kopplas in genom en anslutning i armaturen, fabriksinställd på 50 % dämpning under 8 timmar (3 tim före och 5 tim efter beräknad midnatt) > > DALI-styrda modeller > > Specialfärger > > Stolpe (3,5 m) beställs separat > > Helvar NightDim TO500LEDAHA 38W 3100 lm Tori LED ø cd/klm C0 - C180 C90 - C % E-nummer Typ Beskrivning Sockel Färg Kg Tori LED TO500LEDAHA TORI LED 38W/840 SVART LED antrasit 7, TO500LEDHH TORI LED 38W/840 GRÅ LED pärlgrå 7,5 Tori LED Nattsäkning TO500LEDBPAHA TORI LED 38W/840 SVART NATT LED antrasit 7, TO500LEDBPHH TORI LED 38W/840 GRÅ NATT LED pärlgrå 7,5 Tori TO50056AHA TORI HSE/HIECE70W SVART E27 antrasit 7, TO50056HH TORI HSE/HIECE 70W GRÅ E27 pärlgrå 7,5 Stolpar ø 60 mm VP350060/M2 STOLPE 3,5 m 60mm SVART svart 10, VP350060/M5 STOLPE 3,5 m 60mm GRÅ grå 10,2 Se detaljerad produktinformation på nätet: 05/05/17 193

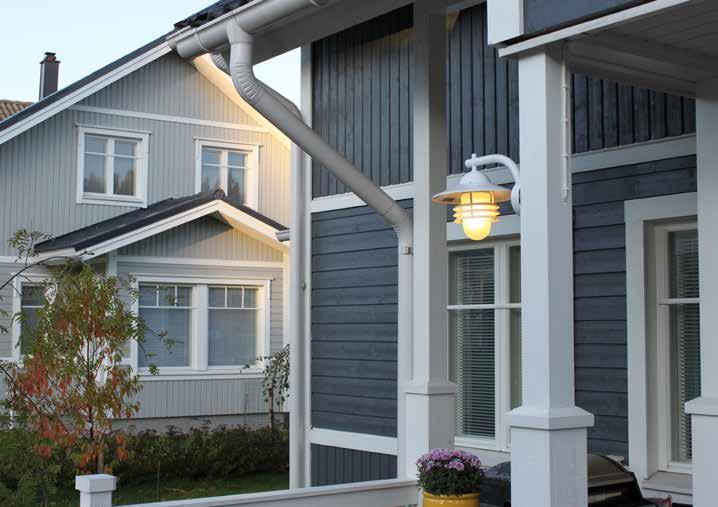

196 AVR8 LED E27 MT AVR8.114LA En modern, hållbar och energieffektiv armatur som i första hand är avsedd för utomhusbruk. Den väggmonterade armaturen sprider ljuset väl runt sig och passar perfekt runt hela husets fasad. Tillvalen husnummerskylt, hörn- och stolpfäste utökar användningsområdet för armaturen. Underbar armatur för fasad och som husnummerbelysning. 194 Vi förbehåller oss rätten till ändringar.

197 IP44 5x2,5mm² IK10 Konstruktion > > Kupa av polykarbonat > > Stomme av gjuten aluminium > > LED-modell: Totaleffekt 14W, armaturljusflöde 700 lm 4000 K, Ra >80, effektfaktor 0,92 Drifttemperatur -40 C C LED-modulens livslängd h (L70), T a =25 C Montering > > På vägg > > Snabbkopplingsplint 5x2,5 mm 2 för installation med överkoppling > > Fäste för 60-stolpe: AVL821 för enkelmontage och AVL822 för dubbelmontage > > Hörnfäste AVL820 som passar både för in- och utvändigahörn AVR8.114L AVR8.114LAL 14W 700 lm E-nummer Typ Beskrivning Sockel Färg Kg Ljusflöde AVR8 LED AVR8.114L AVR8 LED 14W/840 VIT IP44 LED vit 2,4 700 lm AVR8.114LA AVR8 LED 14W/840 SVARTGRÅ IP44 LED svartgrå 2,4 700 lm AVR8.114LAL AVR8 LED 14W/840 ALU IP44 LED aluminium 2,4 700 lm AVR8.114L/3K AVR8 LED 14W/830 VIT IP44 LED vit 2,4 700 lm AVR8.114LA/3K AVR8 LED 14W/830 SVARTGRÅ IP44 LED svartgrå 2,4 700 lm AVR8.114LAL/3K AVR8 LED 14W/830 ALU IP44 LED aluminium 2,4 700 lm AVR8 E AVR8 AVR8 TC-TSE 23W/E27 VIT IP44 E27 vit 2, AVR8.A AVR8 TC-TSE 23W/E27 SVGR IP44 E27 svartgrå 2, AVR8.AL AVR8 TC-TSE 23W/E27 ALU IP44 E27 aluminium 2,0 AVR8 armaturer för G12 metallhalogen AVR8.035E AVR8 MH 35W/G12 VIT IP44 G12 vit 2, AVR8.035EA AVR8 MH 35W/G12 SVARTGRÅ IP44 G12 svartgrå 2, AVR8.035EAL AVR8 MH 35W/G12 ALU IP44 G12 aluminium 2,2 Tillbehör AVR AVL8 NUMMERSKYLT AVR8 vit 0, AVL8.A NUMMERSKYLT AVR8 SVGRÅ svartgrå 0, AVL8.AL NUMMERSKYLT AVR8 ALU aluminium 0, AVV8 RES KUPA AVR8 vit 1,4 AVL820 HÖRNFÄSTE AVR8 VIT vit 1, AVL820.A HÖRNFÄSTE AVR8 SVGR svartgrå 1, AVL821.A 60-STOLPE ENKEL AVR8 SVGR svartgrå 2, AVL822.A 60-STOLPE DUBBEL AVR8 SVGR svartgrå 0,2 Se detaljerad produktinformation på nätet: 05/05/17 195

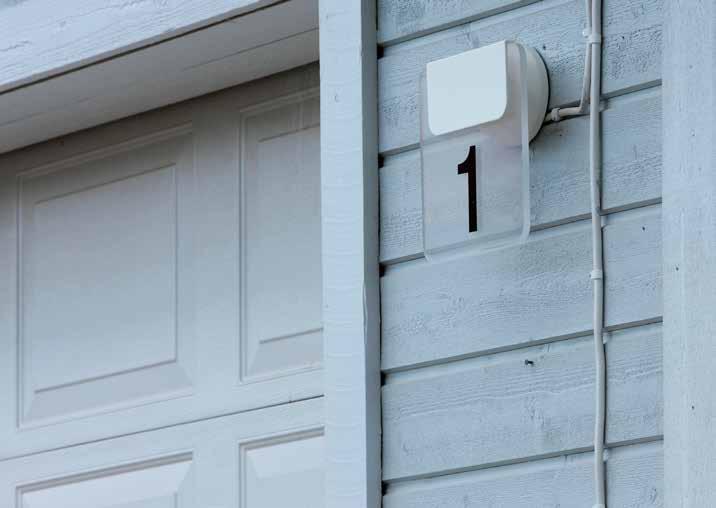

198 AVL8 AVL820 AVL Min 25 mm cc AVR8 armatur AVL8 nummerskylt Ø Ø AVL820 hörnfäste 210 AVL821 stolpfäste 220 AVL822 stolpfäste 196 Vi förbehåller oss rätten till ändringar.

199 Vi förbehåller oss rätten till ändringar. 197

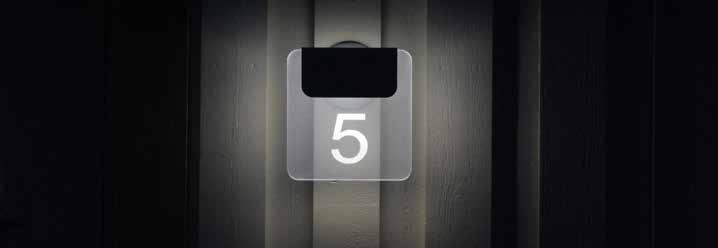

200 AVR51/52 LED AVR51.11L AVR51/52 har en robust konstruktion och är lämplig för inomhus- och utomhusbruk när man vill ha en skylt som behöver lysas upp. Ljuskällan lyser upp skylten där den önskade informationen klistras på eller med fördel graveras in. Armaturen användas bäst som belysning för husnummer på fastigheter, rumsnummer på hotell samt info- och logoskylt. Används bäst som husnummer samt info- och logoskylt. 198 Vi förbehåller oss rätten till ändringar.

201 IP65 3x2,5mm² Konstruktion > > Stomme av formgjuten aluminium > > Skylt av akryl > > LED-modell: Totaleffekt 2W 4000 K, Ra > 80 Drifttemperatur -30 C + 30 C LED-modulens livslängd h (L70), T a =30 C Montering > > Vägg- eller takmontage, 3x2,5 mm 2 AVR51.11LV AVR52.11L Ø AVR52.11LV 8 E-nummer Typ Beskrivning Sockel Model Färg Kg AVR51/52 LED Sign AVR51.11L AVR51 2W/840 LED SVART IP65 LED kvadrat svart 1, AVR51.11LV AVR51 2W/840 LED VIT IP65 LED kvadrat vit 1, AVR52.11L AVR52 2W/840 LED SVART IP65 LED rektangulär svart 1, AVR52.11LV AVR52 2W/840 LED VIT IP65 LED rektangulär vit 1,3 Se detaljerad produktinformation på nätet: 05/05/17 199

202 Forte LED Robust och snygg LED utomhusarmatur för bostäder och offentliga utrymmen. FO264LM Forte - Tålig skönhet, IP55/IK Vi förbehåller oss rätten till ändringar.

203 IP55 3x1,5mm² IK10 FO360LV Konstruktion > > Stomme av aluminium > > Kupa av UV-beständig polykarbonat > > Färg svart (M), grafitgrå (GH) eller vit (V) > > Forte: Totaleffekt 10W eller 19W, ljusflöde se tabell Färgtemperatur 3000 K eller 4000 K Ra > 80, effektfaktor 0,9 Drifttemperatur 20 C C LED-modulens livslängd h (L70), T a =25 C Montering > > Vägg- eller takmontage, 3x2,5 mm 2 10W 19W FO264GH E-nummer Typ Beskrivning Effekt Sockel Kg Färg Ljusflöde Forte LED S FO264GH FORTE S LED 10W/840 GRAFIT 10W LED 1,8 grafitgrå 606 lm FO264GH/3K FORTE S LED 10W/830 GRAFIT 10W LED 1,8 grafitgrå 562 lm FO264M FORTE S LED 10W/840 SVART 10W LED 1,8 svart 606 lm FO264M/3K FORTE S LED 10W/830 SVART 10W LED 1,8 svart 562 lm FO264V FORTE S LED 10W/840 VIT 10W LED 1,8 vit 606 lm FO264V/3K FORTE S LED 10W/830 VIT 10W LED 1,8 vit 562 lm Forte LED S med visir FO264LGH FORTE S LED 10W/840 GRAFIT VISI 10W LED 2,0 grafitgrå 305 lm FO264LGH/3K FORTE S LED 10W/830 GRAFIT VISI 10W LED 2,0 grafitgrå 284 lm FO264LM FORTE S LED 10W/840 SVART VISIR 10W LED 2,0 svart 305 lm FO264LM/3K FORTE S LED 10W/830 SVART VISIR 10W LED 2,0 svart 284 lm FO264LV FORTE S LED 10W/840 VIT VISIR 10W LED 2,0 vit 305 lm FO264LV/3K FORTE S LED 10W/830 VIT VISIR 10W LED 2,0 vit 284 lm Forte LED L FO360GH FORTE L LED 19W/840 GRAFIT 19W LED 3,7 grafitgrå 1078 lm FO360GH/3K FORTE L LED 19W/830 GRAFIT 19W LED 3,7 grafitgrå 1033 lm FO360M FORTE L LED 19W/840 SVART 19W LED 3,7 svart 1078 lm FO360M/3K FORTE L LED 19W/830 SVART 19W LED 3,7 svart 1033 lm FO360V FORTE L LED 19W/840 VIT 19W LED 3,7 vit 1078 lm FO360V/3K FORTE L LED 19W/830 VIT 19W LED 3,7 vit 1033 lm Forte LED L med visir FO360LGH FORTE L LED 19W/840 GRAFIT VIS 19W LED 4,4 grafitgrå 557 lm FO360LGH/3K FORTE L LED 19W/830 GRAFIT VIS 19W LED 4,4 grafitgrå 518 lm FO360LM FORTE L LED 19W/840 SVART VISI 19W LED 4,4 svart 557 lm FO360LM/3K FORTE L LED 19W/830 SVART VISI 19W LED 4,4 svart 518 lm FO360LV FORTE L LED 19W/840 VIT VISIR 19W LED 4,4 vit 557 lm FO360LV/3K FORTE L LED 19W/830 VIT VISIR 19W LED 4,4 vit 518 lm Se detaljerad produktinformation på nätet: 05/05/17 201

204 FO264GH FO264LGH cd/klm C0 - C180 C90 - C270 97% cd/klm C0 - C180 C90 - C270 97% ø ø ø ø 16 A A ø ø 264 ø 5,5 ø 264 ø 5, Forte S Forte S med visir Forte L Forte L med visir 202 Vi förbehåller oss rätten till ändringar.

205 Vi förbehåller oss rätten till ändringar. 203

206 ROV B22 Ljusslingan Ensto ROV är perfekt som bygg- och renoveringsbelysning. Slingan ger även stora möjliheter att lysa upp och dekorera arrangemang såsom adventsmarknader och andra festligheter samt givetvis till julgranen. Ljusslinga för åter- kommande traditionella festligheter. 204 Vi förbehåller oss rätten till ändringar.

207 IP54 2x1,5mm² ROV-LSN Konstruktion > > ROV-ljusslinga av 2x1,5 mm² svart gummikabel med B22-lamphållare (max 75W). Montering > > ROV-slingan kan kompletteras med tillbehör som gör det möjligt att utforma belysningslösningar för olika behov > > ROV-slingan säjs från Ensto endast om hela 100 meter (100 meters kartong eller 500 meters trumma). Kapning i önskad längd sker hos din elgrossist. ROV-85 L Avstånd mellan lamphållare E-nummer Typ Beskrivning Sockel ROV ROV0,33-1 ROV Kedjebelysning c/c 0,33M B ROV0,50-1 ROV Kedjebelysning c/c 0,5M B ROV0,75-1 ROV Kedjebelysning c/c 0,75M B ROV1,0-1 ROV Kedjebelysning c/c 1,0M B ROV2,0-1 ROV Kedjebelysning c/c 2,0M B ROV3,0-1 ROV Kedjebelysning c/c 3,0M B ROV5,0-1 ROV Kedjebelysning c/c 5,0M B ROV30/3,0 ROV Kedjebelysning c/c 3,0M 30m ink stickpropp, skärm, ljuskälla och avslut B ROV30/5,0 ROV Kedjebelysning c/c 5,0M 30m ink stickpropp, skärm, ljuskälla och avslut B ROV60/3,0 ROV Kedjebelysning c/c 3,0M 60m ink stickpropp, skärm, ljuskälla och avslut B ROV60/5,0 ROV Kedjebelysning c/c 5,0M 60m ink stickpropp, skärm, ljuskälla och avslut B22 Tillbehör ROV-85 ROV Skyddsgaller ROV-AH ROV Avslutningshylsa ROV-DBI ROV Beröringsskydd ROV-LSN ROV Lampskärm ROV-P ROV Skarvsats utan lamphållare ROV-RS ROV Skarvsats med lamphållare ROV-SET ROV SET Stickpropp + avslutningshylsa ROV-SP ROV Stickpropp Se detaljerad produktinformation på nätet: 05/05/17 205

208 5/2017 Ensto Sweden AB Västberga Allé Hägersten, Sweden belysning@ensto.com Tel ensto.se
