1 Modell SE Bruksanvisning

2 SE: Läs bruksanvisningen innan användning! SE: Använd hörselskydd! SE: Använd skyddsglasögon! SE: Använd munskydd! SE: Använd arbetshandskar! SE: Denna produkt är dubbelisolerad oh tillhör skyddsklassen II. 2

3 KAP-/GERINGSSÅG Introduktion För att du ska få ut det mesta av din nya kap/geringssåg så rekommenderar vi dig att läsa den här bruksanvisningen innan du använder kap/geringssågen. Vi rekommenderar okså att du sparar bruksanvisningen om du senare behöver uppdatera din kunskap om kap/geringssågens förmåga. Tekniska data Spänning/frekvens: Effekt: Hastighet: Sågklinga: Max. skärkapaitet: V ~ 50 Hz W 0 x 90 : H78 mm B305 mm 45 x 45 : H42 mm B210 mm Mått: o/min Ø ,8 mm, 60 T mm Medföljande tillbehör: 2 stödskenor, skruvtving, dammpåse oh nykel Särskilda säkerhetsföreskrifter Kontrollera att ventilationsöppningarna på motorn inte är igensatta. Stanna aldrig sågklingan genom att tryka på sågen eller genom att utöva tryk på sågklingans sida. Använd alltid rätt typ av sågblad för aktuellt jobb. Sågen är avsedd för sågning av trä. Använd aldrig böjda sågblad eller sågblad där några av tänderna saknas. Använd aldrig för stora eller små sågklingor. Använd aldrig sågklingor om maximumhastigheten är mindre än sågens maximala rotationshastighet. Kontrollera att riktningsläget på sågbladet motsvarar motorns rotationsriktning. Sågbladets tänder måste peka nedåt mot sågbordet på sågens framsida. Använd alltid skyddshandskar vid hantering av sågbladet. Sätt aldrig in handen under sågen oh försök aldrig att ta bort material från arbetsområdet medan sågbladet roterar. Plaera aldrig handen eller fingrar på arbetsstyket framför, bakom eller under kap/geringssågen medan den körs. Såga aldrig i flera arbetsobjekt samtidigt. 3

4 Använd extra stöd (bord eller liknande) för långa arbetsstyken så att de inte vippar över arbetsbordet under sågning. Såga inte i arbetsstyken som är så små att de inte kan klämmas fast ordentligt. Justera aldrig sågvinkeln eller avfasningsvinkeln när sågen är igång. Håll alltid spindeln oh sågblad rena. Använd aldrig kap/geringssågen om klingskyddet inte fungerar ordentligt. Klingskyddet måste stängas automatiskt när sågen inte används oh får INTE fästas i öppet skik. Sågklingan får inte vara i kontakt med arbetsstyket eller andra föremål när kap- /geringssågen startar. Kontrollera att arbetsstyket inte innehåller skruvar eller andra föremål som kan skada sågbladet. Sågbladet stoppar inte omedelbart när du släpper på / av-knappen. Dra åt alla låsskruvar oh lås sågarmen i det lägsta läget om du ska transportera 4

5 Kap-/geringssågens delar 1. Handtag 2. På/av-knapp 3. Utlösningsknapp för klingskydd 4. Fast klingskydd 5. Rörligt klingskydd 6. Sågklinga 7. Låshandtag för utdrag 8. Smygvinkelskala 9. Skruvtving 10. Anslag 11. Stödskena 12. Låsgrepp till geringsvinkel 13. Geringsvinkelskala 14. Sågbord 15. Bas med monteringshål 16. Låstift till sågarm 17. Bärhandtag 18. Dammpåse 19. Spånutkast 20. Låsgrepp till smygvinkel 21. Justerskruv till 90 smygvinkel 22. Justerskruv till 45 smygvinkel 23. Skruv för djupjustering 24. Spindellås 25. Skruv till sågklinga 26. Sågbord SE bl b b bp bo b bn 5

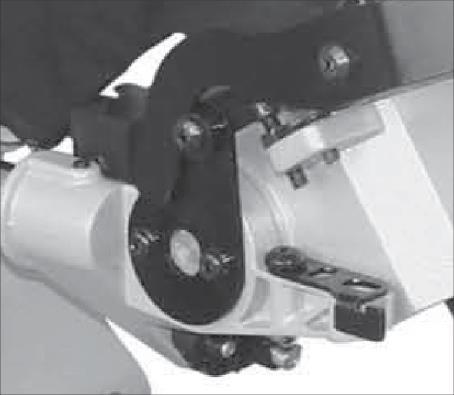

6 Låsning av sågarm Låsstiftet (16) låser sågarmen så att den inte kan röra sig under transport eller förvaring. Tryk sågarmen nedåt, vrid, dra låsstiftet utåt oh vrid det så att sågarmen kan röra sig. br Du kan låsa sågarmen i lågt läge genom att vrida låsstiftet oh tryka det inåt så att det går i ingrepp. Använd inte sågen om låsstiftet låser sågarmen i ett fast läge. Kap/geringssågen får endast lyftas i bärhandtaget (17) under transport oh sågarmen måste vara låst under transporten. b Förberedelse Fastgör kap/geringssågen på ett arbetsbord eller en arbetsstation genom att dra åt den med bultar oh muttrar genom monteringshålen i kap/geringssågens bas (15). Skjut stödskenorna (11) i hålen på vardera sidan av kap/geringssågen oh dra åt dem i önskat läge med hjälp av vingskruvarna. Sätt in skruvtvingens kollon (9) i en av uttagen på sågen oh skruva fast den med vingskruven. Dra åt skruven till önskad höjd med vingskruven på skruvtvingens sida oh dra åt arbetsstyket genom att dra åt handtaget. 9 Observera att i vissa fall kan skruvtvingen blokera sågarmans rörelse. Om detta händer, använd en annan skruvtving för att hålla arbetsstyket. 6

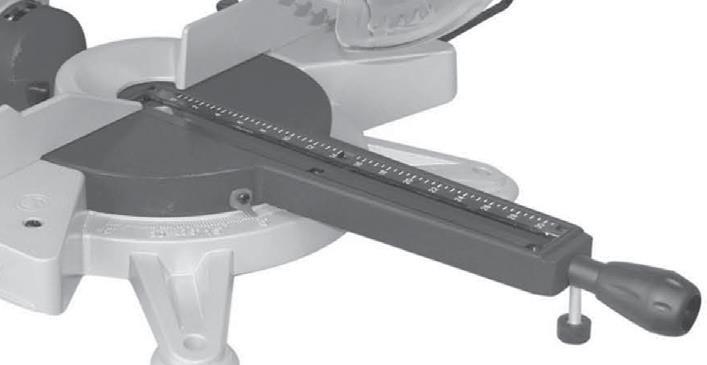

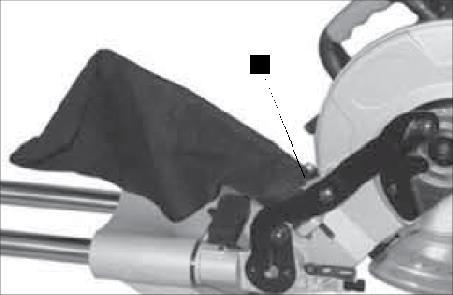

7 bt Inställning av geringsvinkel Lösgör låsgreppet (12) för geringsvinkeln. Vrid sågbordet åt höger eller vänster tills indikatorn är på önskat nummer på vinkelskalan (13). Dra åt låsgreppet igen. SE Montera en dammpåse (18), eller anslut en dammsugare eller dammutsugningsanläggning till dammsugningsanslutningen (19) på kap/geringssågen. Sågen är nu klar för användning. Inställningar Inställning av smygvinkel Lösgör låsgreppet (20) till smygvinkeln oh luta sågarmen åt vänster tills indikatorn ligger bredvid det önskade numret på vinkeln (8). Dra åt låsgreppet igen. Inställning av sågdjup Sågarmen ska vara upplåst oh i den översta positionen. Ställ djupjusteringsskruven (23) mot stopplattan. Se till att sågdjupet inte är inställt så att sågklingan kan komma i kontakt med sågens nedre del o bn 7

8 Sågning Se till att kap/geringssågen är korrekt inställd oh att alla handtag oh skruvar är ordentligt åtdragna innan du sågar. Lyft skruvtvingen (9) så högt att arbetsstyket kan sättas mellan det oh sågbordet. Plaera arbetsstyket mot sågbordet oh anlägget (10) så att det är stabilt. Dra sedan fast arbetsstyket med greppet på skruvtvingen. Se till att långa arbetsstyken stöds ordentligt på plats. Håll aldrig fast arbetsstyket med handen. Tryk oh håll ned frigivningsknappen för klingskyddet (3). Tryk på på / av-knappen (2) samtidigt för att starta kap/geringssågen. Låt kap/geringssågen uppnå full hastighet innan du sågar i arbetsstyket. Klingskyddet (5) öppnas automatiskt när sågklingan (6) kommer i kontakt med arbetsstyket. Försök inte att pressa kap/geringssågen till någon av sidorna. Släpp omedelbart på / av-knappen om sågklingan sitter fast på arbetsstyket. Släpp av / på-knappen när sågningen är klar. Lyft först sågarmen när bladet har slutat helt. Kontrollera att klingskyddet stängs när sågen lyfts från arbetsstyket. Sågning med förlängning Lösgör låsgreppet (7) för förlängningen (15). Dra sågarmen så långt mot dig som möjligt. Starta sågen enligt beskrivningen oh såga arbetsstyket utifrån oh in. Släpp av / på-knappen när sågningen är klar. Lyft först sågarmen när klingan har slutat helt. Byte av sågklinga Bryt strömmen till sågen. Tryk in utlösningsknappen (3) på klingskyddet vid handtaget oh skjut klingskyddet (5) helt åt sidan. Tryk in spindellåset (24) i handtaget oh vrid sågbladet tills det låses fast. Håll in spindellåset (24) oh lossa skruven (25) genom att vrida den medurs med den medföljande nykeln. 8

9 att den inte ligger vid någon av de andra delarna av sågen, även när den är inställd för sågning med smygvinkel. SE Kalibrering av smygvinkel Sänk sågarmen oh lås den i sänkt läge med låsstiftet (16). Lossa låsgreppet till smygvinkeln (20). Lägg an en vinkel (a) mot sågbordet oh sågklingan. Ta bort skruven oh lyft sågklingan försiktigt utåt oh nedåt. Kasta inte den använda sågklingan tillsammans med hushållsavfall utan bortskaffa den enligt de regler som gäller i din kommun. Ta bort eventuella flisor oh sågspån runt spindeln oh sågen. Smörj spindeln oh skruven med en droppe syrafri olja eller smörjmedel. Montera den nya sågklingan oh övriga delar i omvänd ordning. Kontrollera att riktningsläget på sågklingan motsvarar motorns rotationsriktning. Vrid sågklingan för hand för att kontrollera Lossa låsmuttern på inställningsskruven (21) oh vrid justerskruven tills sågbladet är preis 90 i förhållande till sågbordet. Dra åt låsmuttern. 9

10 Lossa skruven vid indikatorn för smygvinkeln om nödvändigt oh sätt indikatorn till 0. Dra åt skruven igen. Luta sågarmen åt vänster. Plaera en 45 vinkel (b) mot sågbordet (26) oh sågklingan. Transport Lås fast sågarmen i låg position. Lås fast extraktorn i förlängt läge. Bär kap- /geringssågen i bärhandtaget (17). Servieenter Lossa låsmuttern på justerskruven (22) oh vrid justerskruven tills sågbladet är preis 45 i förhållande till sågbordet. Dra åt muttern. Obs Produktens modellnummer ska alltid anges i samband med ditt ärende. Modellnumret framgår på startsidan av denna bruksanvisning oh på produktens typskylt. När det gäller: Reklamationer Reservdelar Returvaror Garantivaror Rengöring oh underhåll Kap-/geringssågen rengörs genom att torka av sågens yttre delar med en fuktig trasa. Använd en borste för att ta bort spån oh skräp från sågbordet oh svårtillgängliga ställen. Töm dammpåsen regelbundet. Tvätta den i varmt tvålvatten oh låt den lufttorka. Om det förekommer flera gnistor än normalt från motorn ska du kontrollera kolborstarna. Skruva ut kolborstehållarna (3). Om kolborstarna är nerslitna ska bägge bytas ut samtidigt. 10

11 EG-försäkran om överensstämmelse Auktoriserad representant: Shou Company A/S, Nordager 31, 6000 Kolding, Danmark förklarar härmed att KAP-/GERINGSÅG V W är framställd i överensstämmelse med följande standarder: N : 2009+A1 N :2012+A1 enligt bestämmelserna i direktiven 2006/42/EF Maskindirektivet Miljöinformation Elektrisk oh elektronisk utrustning (EEE) innehåller material, komponenter oh material som kan vara farliga oh skadliga för människors hälsa oh för miljön om avfallet från den elektriska oh elektroniska utrustningen (WEEE) inte bortskaffas korrekt. Produkter som är märkta med "överkryssad papperskorg" nedan är elektriska oh elektroniska utrustningar. Den överkryssade papperskorgen symboliserar att avfallet från elektrisk oh elektronisk utrustning inte får kasseras tillsammans med osorterat hushållsavfall utan måste avfallshanteras separat Framställt i Kina SE Kirsten Vibeke Jensen Produt Safety Manager Fabrikant Harald Nyborg A/S Gammel Højmevej 30 DK 5250 Odense SV Shou Company A/S, DK-6000 Kolding 2019 Shou Company A / S Alla rättigheter förbehållna. Innehållet i denna handbok får inte reprodueras, helt eller delvis, på något sätt med elektroniska eller mekaniska hjälpmedel, t.ex. fotokopiering eller inspelning, översatt eller sparat som informationslagring eller - samlingssystem utan skriftligt tillstånd från Shou Company A / S. 11
