1 Bruksanvisning MKH 416 P48 U3

2 Viktiga säkerhetsanvisningar 1. Läs säkerhetsanvisningarna ch bruksanvisningen till prdukten. 2. Spara säkerhetsanvisningarna ch bruksanvisningen till prdukten. Skicka alltid med bruksanvisningarna ch de här säkerhetsanvisningarna när du överlåter prdukten till någn annan. 3. Använd endast påbyggnadsdelar, tillbehör ch reservdelar sm är gdkända av tillverkaren. 4. Observera: Skyddsgallret ch ppskyddet måste vara helt trra när de mnteras på mikrfnen. Fukt kan leda till störningar eller skadr i kapseln. 5. Mikrfnen får endast anslutas till mikrfningångar ch försörjningsenheter med 48 V-fantmspänning enligt IEC Öppna aldrig prduktens hölje på eget bevåg. Garantin upphör att gälla för prdukter sm har öppnats av kunden. 7. Låt prfessinell servicepersnal reparera prdukterna. Prdukten måste repareras m den har skadats på någt sätt, m det har kmmit in vätska eller föremål i prdukten, m prdukten utsatts för regn eller fukt, m den inte fungerar sm den ska eller har tappats i glvet. 8. Prdukten får endast användas under de användningsförhållanden sm anges i den tekniska datan. 9. Låt prdukten anpassa sig till mgivningstemperaturen innan den slås på. 10. Ta inte prdukten i drift m den har skadats vid transprten. 11. Dra alltid kablar så att ingen kan snubbla över dem. 12. Håll vätskr ch elektriskt ledande föremål, sm inte är nödvändiga för driften, på avstånd från prdukten ch dess anslutningar. 13. Använd inte lösningsmedel eller aggressiva rengöringsmedel för att rengöra prdukten. 14. Varning: Mycket höga ljudnivåer kan skada hörseln ch högtalarna! Minska vlymen på anslutna uppspelningsenheter innan prdukten ansluts; även på grund av risken för rundgång. Krrekt användning Prdukten är avsedd för inm- ch utmhusbruk. Prdukten får användas prfessinellt. Det är inte tillåtet att använda prdukten på ett annat sätt än vad sm beskrivs i bruksanvisningen. Sennheiser tar inget ansvar för missbruk eller felaktig användning av prdukten eller tillbehören. Följ landsspecifikt gällande bestämmelser innan prdukten används! Leveransmfattning 1 Studiriktmikrfn MKH 416-P48 U3 1 Vindskydd av skum MZW 4 1 Mikrfnklämma MZQ Bruksanvisning 1 Väska 2 MKH 416

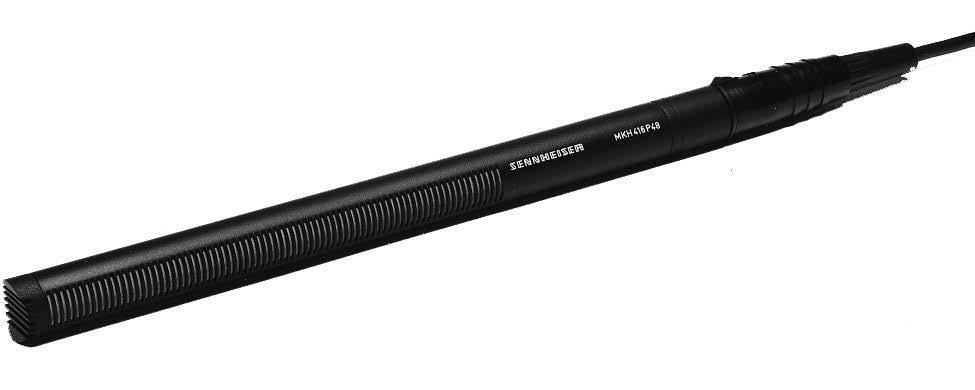

3 Studiriktmikrfn MKH 416MKH 416 U3 Beskrivning MKH 416 är en studiriktmikrfn med hög riktfaktr. Den används framför allt inm film ch tv men även vid reprtage utmhus. Mikrfnen arbetar enligt Sennheiser electrnics högfrekvensprincip ch är knstruerad för 48 V-fantmspänning. MKH 416 är en kmbinatin av tryckgradients- ch interferensmikrfn. Riktningskarakteristiken har frmen av en superkardiid vid låg ch medelhög frekvens ch vid högre frekvenser övergår den till en klubba. Tack vare den här arbetsprincipen är mikrfnen relativt känslig mt vind- ch pustljud. Den kan fta användas sm slist- ch reprtagemikrfn utan skydd. Om den används utmhus rekmmenderas dck ett vindskydd. Mikrfnens frekvenskarakteristik är utfrmad så att högre frekvenser höjs någt. Eftersm näreffekten är låg i den här mikrfnen blir ljudet balanserat även när man talar nära. Högfrekvenskpplingens princip En kndensatrmikrfns kapsel har vid högfrekvenskppling en lågresistiv impedans jämfört med lågfrekvenskppling. Istället för plariseringsspänningen sm annars behövs matas kapseln med högfrekvensspänning under 10 V, sm genereras av en scillatr (8 MHz) med lite brus. Den här arbetsprincipen ökar mikrfnens driftsäkerhet, särskilt vid inspelning utmhus under svåra väderförhållanden. Egenskaper Bättre riktverkan tack vare interferensprincip Mycket lite eget brus Hög känslighet Symmetrisk jrdfri utgång utan överföringsenhet Rbust ch mycket vädertålig Hölje helt i metall, mattsvart Rengöring ch skötsel av MKH 416-P48 U3 VARNING! SKADOR PÅ PRODUKTEN PÅ GRUND AV VÄTSKA! Vätska kan tränga in i prdukten ch rsaka krtslutning i elektrniken eller skada mekaniken. Lösnings- eller rengöringsmedel kan påverka ytan. Låt inga vätskr kmma i närheten av prdukten. Rengör endast prdukten med en trr ch mjuk trasa. MKH 416 3

4 Tekniske data Överföringsmråde Omvandlingsprincip Richtcharakteristik Tmkörning av mråde-överföringsfaktr (1 khz) Nminell impedans Lägsta slutimpedans Ekvivalent ljudtrycksnivå CCIR klassad A-klassad Gränsljudtrycksnivå Matningsspänning Hz Högfrekvenskndensatrmikrfn Supercardiid /Lbar 25 mv/pa ± db 25 Ω ca 800 Ω ca 24 db ca 13 db 130 db SPL 48 V ± 4 V Phantm Strömförbrukning ca 2 ma Temperaturmråden -10 C till + 70 C Yta Kntakt Svartmatt 3-pl. XLR-kntakt Ledningar 1: Jrdning, kåpa; matning (-) 2: LF (+); matning (+) 3: LF (-); matning (-) Mått Ø mm Vikt 175 g Plaritetsdiagram db Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Hz Frekvens db Hz 4 MKH 416

5 Tillverkarintyg Garanti Sennheiser electrnic GmbH & C. KG ger en garanti på 24 månader för den här prdukten. Aktuella garantivillkr finns på internet på cm eller hs din Sennheiser-återförsäljare. Prdukten överensstämmer med följande krav WEEE-direktivet (2012/19/EU) Avfallshantering Symblen med den överstrukna sptunnan på prdukten, batterier/uppladdningsbara batterier (m sådana finns) ch/eller förpackningen anger att dessa prdukter inte får slängas sm vanligt hushållsavfall utan måste srteras separat. Förpackningar ska srteras enligt gällande avfallsbestämmelser i ditt land. Mer infrmatin m hur dessa prdukter ska återvinnas kan du få från din kmmun, miljöstatin eller återvinningscentral eller av din Sennheiser-återförsäljare. Ett separat insamlande av gamla elektriska ch elektrnisk apparater, batterier/uppladdningsbara batterier (m sådana finns) ch förpackningar har sm syfte att främja återvinningen ch/eller att förebygga negativa effekter eempelvis rsakade av skadliga ämnen. På detta sätt bidrar du till att skydda miljön ch vår hälsa. EU-försäkran m överensstämmelse RHS-direktivet (2011/65/EU) EMC-direktivet (2014/30/EU) Den fullständiga teten till EU-försäkran m överensstämmelse finns på följande webbadress: Prdukten överensstämmer med följande krav Eurpe EMC EN / EN USA Canada Australia / New Zealand China I FCC 47 CFR subpart B Industry Canada ICES_003 China RHS 部件名称 (Parts) 金属部件 (Metal parts) 电路模块 (Circuit Mdules) 电缆及电缆组件 (Cables & Cable Assemblies) 电路开关 - 如果包含 (Circuit Breakers - if available) 本表格依据 SJ/T 的规定编制铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr6+) 有害物质多溴联苯 (PBB) 多溴二苯醚 (PBDE) : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 规定的限量要求以下 : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 规定的限量要求产品环保年限 EFUP MKH 416 5
