Vår beteckning: Miljörapport Masugnsbyn

Transkript

1 Vår beteckning: Division So dra KMA 2017 Miljörapport Masugnsbyn

2

3 Bilagor: Säkerhetsklassificering: Öppen UTREDNING Datum: (1) Handläggare Avd/Sektion Sofie Wennström Division södra/kma D E sofie.wennstrom@lkab.com Författare: Uppdragsgivare: Får publiceras: Granskad av: Godkännande av: Utredning till: Sofie Wennström LKAB Ja Niddi Ögren Niddi Ögren Länsstyrelsen, Miljöskyddsenheten Kiruna kommun, miljökontoret Arkivet Malmberget Alrutz advokatbyrå Jan Moström Anders Björnström Linda Bjurholt Björn Koorem Andreas Björkman Jonas Woxberg Tage Sennland Tobias Eliasson Anders Lindberg Georg Bengtsson Lotta Lauritz Leif Krekula Miljörapport 2017 LKAB Masugnsbyn Den som utövar miljöfarlig verksamhet som omfattas av tillståndsplikt skall varje år lämna en miljörapport till den tillsynsmyndighet som utövar tillsynen över verksamheten enligt 26 kap 20 miljöbalken (SFS 1998:808). Föreliggande miljörapport har utformats i enlighet med Naturvårdsverkets föreskrifter (NFS 2006:9) om miljörapport. Miljörapporten innehåller en sammanställning av utförda mätningar enligt gällande kontrollprogram, samt ytterligare mätningar, undersökningar och uppskattningar gjorda i avsikt att ge en hel-täckande bild av LKABs utsläpp och påverkan på omgivningen. Dessutom ingår en förteckning över gällande villkor, föreskrifter och förelägganden enligt aktuell miljölagstiftning. Miljörapporten i sin helhet består av en grund-, text- och en emissionsdel, varav denna del utgör textdel. Luossavaara- Kiirunavaara AB (publ) Box Luleå Varvsgatan 45 T F Säte: Luleå Org.nr: Plusgiro: Bankgiro:

4 Miljörapport Grunddel för LKAB Masugnsbyn dolomittäkt 2017 Uppgifter om verksamhetsutövaren Verksamhetsutövare: Luossavaara-Kiirunavaara AB Organisationsnummer: Uppgifter om verksamheten Anläggningsnummer: x Anläggningsnamn: LKAB Masugnsbyn 2:3 Postnummer: Ort: Masugnsbyn Besöksadress Masugnsbyn 2:3 Fastighetsbeteckningar: Masugnsbyn 2:3 Kommun: Kiruna Huvudverksamhet och verksamhetskod: Sidoverksamheter och verksamhetskoder: (Berg, naturgrus och andra jordarter) Anläggningen omfattas av Förordning 2013:252: Nej Anläggningen omfattas av Förordning 2013:253 Nej Tillsynsmyndighet: Miljöledningssystem: Länsstyrelsen i Norrbotten ISO14001 Koordinater: x Länk till anläggningens hemsida:

5 Textdel 2017 års miljörapport Innehåll 1 Verksamhetsbeskrivning Tillstånd Anmälningsärenden beslutade under året Andra gällande beslut Tillsynsmyndighet Tillståndsgiven och faktisk produktion Gällande villkor i tillstånd Villkor Kommenterad sammanfattning av mätningar, beräkningar m.m Nedfallande stoft snöprovtagning, (SS-EN ) Vibrationer och luftstötar (SS och SS ) Buller (mätningar baserade på SNV 6/1984 och SNV RR 1978:5) Vatten Råvaruförbrukning Restprodukter Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm Miljöhändelser Åtalsanmälningar Externa klagomål Åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi Energi Transporter Ersättning av kemiska produkter mm Avfall från verksamheten och avfallets miljöfarlighet Hantering av avfall Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa LKAB:s hållbarhetsmål Åtgärder mot diffus damning Miljöpåverkan vid användning och omhändertagande av de varor som verksamheten tillverkar Bilaga 1 Provlokaler Bilaga 2 Täktrapport

6 1 Verksamhetsbeskrivning NFS 2016:8 5 1: Kortfattad beskrivning av verksamheten samt en översiktlig beskrivning av verksamhetens huvudsakliga påverkan på miljön och människors hälsa. De förändringar som skett under året ska anges. Luossavaara-Kiirunavaara AB, LKAB, är en internationell högteknologisk mineralkoncern, världsledande producent av förädlade järnmalmsprodukter för ståltillverkning och en växande leverantör av mineralprodukter till andra industribranscher. LKAB använder i huvudsak dolomit som tillsatsmedel i den så kallade direktreduktionspelletsen vid malmförädlingen i Kiruna. Dolomiten bryts ur en dolomittäkt som ligger i den sydöstra delen av Masugnsbyn, ca 100 km sydost om Kiruna C i Kiruna kommun. Dagbrottbrytning av dolomittäkten i Masugnsbyn hanteras av LKAB:s dotterbolag LKAB Berg och Betong AB. Inom täkten bedrivs losshållning av berg genom dagbrottsbrytning, d.v.s. borrning och sprängning. Dolomiten lastas på lastbilar och transporteras till LKAB Berg och Betong AB:s industriområde inom LKAB:s industriområde i Kiruna. I dolomittäkten samlas tillrinnande grund-, yt- och nederbördsvatten upp i en pumpgrop varifrån det pumpas till en sedimentationsbassäng och vidare till recipienten. Behov av detta finns främst under vår- och sommarmånaderna. Sedimentationsbassängen har en oljeavskiljande funktion. Det klarnade vattnet leds till recipienten Rautajoki varifrån det via Vuostojoki samt Tärendö älv rinner vidare till Kalixälven. Miljöpåverkan från verksamheten i dolomittäkten består i huvudsak av: Vibrationer vid sprängning. Buller från lastning och transporter. Transporterna bidrar även till utsläpp till luft samt i mindre omfattning även till damning. Damning som uppstår vid sprängning och lastning begränsas till det direkta närområdet och är av ringa omfattning. Påverkan på vatten till följd av bortledande av grund- och ytvatten från täkten förekommer i viss mån. Täktens utvidgning orsakar förändringar i landskapsbilden. 2 Tillstånd NFS 2016:8 5 2: Datum och tillståndsgivande myndighet för gällande tillståndsbeslut enligt 9 kap. 6 miljöbalken eller motsvarande i miljöskyddslagen samt en kort beskrivning av vad beslutet eller besluten avser.

7 Tabell 1. Tillstånd. Datum Beslutsmyndighet Beslutet avser Umeå Tingsrätt - Tillstånd att fortsätta och utvidga dolomittäkt Miljödomstolen (M inom fastigheterna Kalkstensbrottet 1:1, ) Masugnsbyn 2:3 och Masugnsbyn 2:8 samt inom samfälligheten Masugnsbyn S:8 i Kiruna kommun. - Tillstånd till en produktion av totalt ton dolomit t.o.m. den 31 december 2023 i enlighet med ansökan, tillhörande täktplan samt miljökonsekvens-beskrivning och under de villkor som anges i beslutet. -Tillstånd att inom fastigheterna Masugnsbyn 2:3 och Kalkstensbrottet 1:1 samt samfälligheten Masugnsbyn S:8 bortleda inläckande grundvatten och tillrinnande yt- och nederbördsvatten i dagbrottet till nuvarande alternativt nyanlagd sedimentationsbassäng och genom bräddning överföra vattnet i ledning till recipienten Rautajoki samt att utföra därmed förbundna arbetsmoment och installationer av erforderliga anläggningar. -Tillståndet omfattar bortledande av grund-, ytoch nederbördsvatten från dagbrottet till en mängd av högst 19 l/s räknat som riktvärde och årsmedelflöde Umeå Tingsrätt Mark Mark-och miljödomstolen ger LKAB tillstånd till och miljödomstolen fortsatt och utökad täktverksamhet av dolomit i (M ) befintlig täkt samt i en tillkommande täkt i Masugnsbyn. Tillståndet är ej taget in anspråk under Anmälningsärenden beslutade under året NFS 2016:8 5 3: Datum och beslutande myndighet för eventuella andra beslut under året med anledning av anmälningspliktiga ändringar enligt 1 kap miljöprövningsförordningen (2013:251) samt en kort redovisning av vad beslutet eller besluten avser. Tabell 2. Anmälningsärenden beslutade under året. Datum Beslutsmyndighet Beslutet avser

8 4 Andra gällande beslut NFS 2016: Datum och beslutande myndighet för eventuella andra gällande beslut enligt miljöbalken samt en kort redovisning av vad beslutet eller besluten avser. I fråga om verksamheter som enligt 1 kap. 2 andra stycket industriutsläppsförordningen (2013:250) är industriutsläpps-verksamheter redovisas beslut om alternativvärde, dispens och statusrapport enligt 5 b. Tabell 3. Andra gällande beslut. Datum Beslutsmyndighet Beslutet avser Miljö- och byggkontoret, Kiruna kommun. Dnr: Anmälan om utvidgning av upplagsområdet vid dolomitbrottet i Masugnsbyn Länsstyrelsen i Norrbotten Beslut om årlig avgift för prövning och tillsyn enligt miljöbalken Sveriges geologiska institut (SGU) 31/ Beslut om utökning av riksintresset Masugnsbyn i Kiruna kommun, Norrbottens län. 5 Tillsynsmyndighet NFS 2016:8 5 5: Tillsynsmyndighet enligt miljöbalken. Täktverksamhet: Miljö- och byggnämnden Kiruna kommun. Vattenverksamhet: Länsstyrelsen i Norrbottens län. 6 Tillståndsgiven och faktisk produktion NFS 2016:8 5 6: Tillståndsgiven och faktisk produktion eller annat mått på verksamhetens omfattning. Tabell 4. Tillståndsgiven och faktisk produktion. Tillståndsgiven mängd /annat mått LKAB får producera totalt ton dolomit tom den 31 december Produktionsvillkoret innehölls. Faktisk produktion/annan uppföljning ton (2016: , 2015: , 2014: , 2013: , 2012: , 2011: , 2010: , 2009: , 2008: , 2007: , 2006:89 872). Mängd kvar att bryta ton.

9 Produktion Masugnsbyn Figur 1. Produktion dolomit i ton Masugnsbyn mellan åren Gällande villkor i tillstånd NFS 2016:8 5 7: Redovisning av de villkor som gäller för verksamheten samt hur vart och ett av dessa villkor har uppfyllts. 7.1 Villkor Villkor 1. Allmänt villkor Om inte annat följer av vad som nedan anges, skall verksamheten bedrivas i huvudsaklig överensstämmelse med vad som angetts i ansökan och miljökonsekvensbeskrivningen samt vad sökanden i övrigt uppgivit i målet. Villkoret uppfylls. Villkor 2. Verksamhetsområdet Verksamhetsområdet och brytningsområdet skall i varje hörn och brytpunkt markeras med förankrade gränspålar vilka ska vara färgmarkerade i toppen. Gränsmarkeringarna ska vara kvar tills täkten är efterbehandlad och efterbehandlingen godkänts av tillsynsmyndigheten. Villkoret uppfylls. Villkor 3. Efterbehandling 3. Inom verksamhetsområdet skall täkten efterbehandlas efter hand som arbetet fortskrider. Material för efterbehandling får endast uppläggas inom verksamhetsområdet. Villkoret uppfylls. Successiva efterbehandlingsarbeten bedrivs parallellt med uttagen.

10 Villkor 4. Avfall Inom verksamhetsområdet får avfall eller annat som kan betraktas som skrot inte förekomma. Detta villkor gäller inte verksamhet som erhållit särskilt tillstånd eller anmälts enligt miljöbalken för sådan hantering. Villkoret uppfylls. Icke farligt avfall transporteras till LKAB Svappavaara. Farligt avfall transporteras till LKAB Svappavaara. Villkor 5. Buller Buller från verksamheten får, som riktvärde*, vid bostadshus inte överskrida följande ekvivalenta ljudnivåer. 50 db(a) vardagar utom lördagar kl , 45 db(a) lördagar, söndagar och helgdagar kl , 45 db(a) alla kvällar kl , 40 db(a) alla nätter kl Nattetid (kl ) får verksamheten inte förorsaka högre maximal ljudnivå vid bostäder än 55 db(a). Bolaget får tillfälligt överskrida riktvärdena för buller i detta villkor under den tid då sprängning är tillåten enligt villkor 6. Villkoret uppfylls. Villkor 6. Sprängning Sprängning får endast ske vardagar, måndag till fredag, mellan kl och Bolaget ska informera de närmast boende och anslå information i god tid inför varje enskilt sprängtillfälle. Undantag från villkoret när sprängning är tillåten får medges av tillsynsmyndigheten. Villkoret uppfylls. Sprängning har utförts under helgdag, se avsnitt 8 för mer information. Villkor 8. Vatten Inträngande grund- och ytvatten från täkten får endast avledas via sedimentationsbassäng försedd med oljeavskiljare innan det leds vidare ut i naturen. Vattnet skall härutöver behandlas så att det inte förorenar grund- och ytvatten i omgivningen. Villkoret uppfylls. Villkor 9. Petroleumprodukter Petroleumprodukter och andra för vattnet skadliga ämnen skall hanteras och förvaras skyddade för nederbörd och på en yta som är av sådan beskaffenhet att läckage och spill inte når grund- och ytvatten. Maskin som drivs med flytande bränsle och som ställs upp under längre tid skall förses med spillplåtar vid tappställena. Vid akuta utsläpp skall förorenade massor omedelbart tas om hand samt räddningstjänsten och tillsynsmyndigheten kontaktas. Utrustning för sanering av spill ska finnas på plats då verksamhet bedrivs. Villkoret uppfylls.

11 Villkor 10. Verksamhetsområde Under tillståndsperioden skall de delar av täkten vara instängslad där risk för fallolyckor finns för människor och vilt. Stängslet skall förses med varningsskyltar. Vid de tillfällen sprängning sker skall erforderliga åtgärder vidtas för att människor inte skall komma till skada. Villkoret uppfylls. Viltstängsel är uppsatt runt hela täkten under våren Villkor 11. Vibrationer Vibrationer vid bostäder till följd av sprängningar får vid enskild mätning inte överstiga riktvärdet 4 mm/s, uttryckt som högsta hastighet i vertikalled i sockel. Villkoret uppfylls. Se avsnitt 8 för mer information. Villkor 12. Efterbehandling Den slutliga efterbehandlingen skall utföras i enlighet med redovisad efterbehandlingsplan och i samråd med tillsynsmyndigheten. För efterbehandlingen får endast användas block, sten, grus, sand, lera, torv eller andra jordarter. Avfall får inte användas. Villkoret bevakas. Slutlig efterbehandling kommer att ske i enlighet med redovisad efterbehandlingsplan och i samråd med tillsynsmyndigheten. Villkor 13. Efterbehandling Efter slutförd efterbehandling skall lämpliga delar av täktområdet beskogas. Villkoret bevakas. Slutlig efterbehandling kommer att ske i enlighet med redovisad efterbehandlingsplan och i samråd med tillsynsmyndigheten. 8 Kommenterad sammanfattning av mätningar, beräkningar m.m. NFS 2016:8 5 8: En kommenterad sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar som utförts under året för att bedöma verksamhetens påverkan på miljön och människors hälsa. 8.1 Nedfallande stoft snöprovtagning, (SS-EN ) Snöprovtagning utförs vid ett tillfälle på tre mätplatser, vanligen under mars månad uppmättes värdet 12g/100 m 2, 30 dygn i SSN22, 19g/100m 2, 30 dygn i SSN23 och 17g/100m 2, 30 dygn i SSN24. KSN09 i Kiruna används som referensprov, senaste värdet är från 2016 då inget prov fanns för 2017.

12 Snöprov Masugnsbyn g/100m 2 30 dygn SSN22 SSN23 SSN24 KSN09 (ref) Figur 2. Snöprovtagning Masugnsbyn i g/100m 2, 30 dygn år Vibrationer och luftstötar (SS och SS ) För att följa upp de vibrationer som uppstår i samband med skjutning i dagbrottet utför LKAB sedan 2014, i samarbete med extern konsult, mätningar av vibrationer vid sex mätpunkter i Masugnsbyn. Kontinuerlig mätutrustning har därtill installerats i 2 fastigheter, den fasta mätpunkten SVI02/SLU10 utgick den 1/ på fastighetsägarens begäran och har ersatts av SVI 08/SLU 15, för mätpunkternas placering se bilaga 1. Resultaten av de årliga mätningarna för 2017 visar att uppmätta vibrationer vid de olika mätpunkterna varierade mellan 0,2 mm/s upp till 3,0 mm/s. Gällande villkor innehölls. Vibrationer 2017, kontinuerlig mätning 4,5 4 3,5 3 2,5 2 1,5 1 0, : : : : : : :32 SVI04 SVI08 Riktvärde 4 mm/s Figur 3. Uppmätta vibrationer vid kontinuerlig mätning i Masugnsbyn år 2017.

13 Uppmätta vibrationer Masugnsbyn, Årsmätning 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 År SVI m m SVI m m SVI SVI04 SVI05 SVI06 SVI07 SVI08 Riktvärde 4 mm/s Figur 4. Uppmätta vibrationer i Masugnsbyn för åren Under den årliga mätningen som genomfördes 18 oktober 2017 kontrollerades också luftstötvågor i samband med sprängning i Masugnsbyn. Det finns inget villkor avseende luftstötvågor för verksamheten i Masugnsbyn under Tabell 5. Uppmätta luftstötvågor i frifältsvärde i samband med sprängning i Masugnsbyn oktober Mätpunkt Pa (frifältsvärde) SLU11 56 SLU12 88 SLU13 23 SLU14 8 SLU Buller (mätningar baserade på SNV 6/1984 och SNV RR 1978:5) Bullermätningar har utförts under september Bullerutredning utfördes senast under dagtid i två mätpunkter i Masugnsbyn vid ett mättillfälle. Bullervillkoret innehölls vid båda mätpunkterna.

14 Buller Masugnsbyn SBU04 SBU05 Villkor Figur 5. Uppmätt nivå av buller db(a) i två kontroller i Masugnsbyn Vatten För att följa upp den eventuella påverkan verksamheten i täkten har på hydrologi och hydrogeologi i området utförs kontroller av utpumpad vattenmängd från täkten och kontroller av grundvattennivåer i LKAB:s observationsrör. Kontroller av grundvattennivåer sker normalt 1 gång/år i mätpunkter i dolomittäktens närområde. Grundvattennivåerna uppmäts med en ljuslodsmätare. Under 2017 har en mätning utförts i SVA44, 2,46m. 3,5 Grundvatten Masugnsbyn ,5 2 1,5 1 0, Figur 6. Grundvattenrör i Masugnsbyn , angett djup i meter. Vattenkvaliteten kontrolleras genom provtagning i tre mätpunkter, utpumpat vatten från täkten samt uppströms och nedströms utsläppspunkten i recipienten Rautajoki. Provtagning sker i regel 3 gånger/år. Resultatet från mätningarna visar i huvudsak endast på marginella skillnader i vattenkvalitet uppströms respektive nedströms utsläppspunkten.

15 Tabell 6. Resultat av vattenprovtagning i recipient Rauatajoki. SVA06 SVA08 SVA07 Element Enhet Uppströms Utsläppspunkt Nedströms ph 7,1 8 7,3 Alkalinitet mg/l 10,2 176,7 14,5 Susp. ämnen mg/l P-tot mg/l 0,004 0,003 0,006 N-tot mg/l 0,21 1,32 0,26 As µg/l 0,03 0,98 0,07 Ca mg/l 4,03 50,6 5,30 Cd µg/l 0,001 0,004 0,001 Co µg/l 0,03 0,07 0,03 Cr µg/l 0,14 0,03 0,11 Cu µg/l 0,18 0,31 0,25 Mg µg/l 0,88 18,17 1,34 Mo µg/l 0,66 4,48 0,75 Ni µg/l 0,14 0,27 0,15 Pb µg/l 0,02 0,01 0,03 Zn µg/l 4,29 4,36 3,65 Kalcium- och magnesiumhalterna är något förhöjda nedströms utsläppspunkten vilket beror på att dolomit löses upp och bildar kalcium-, magnesium och buffrande vätekarbonatjoner i täktvattnet. Som en följd av detta ökar även ph och alkalinitet något nedströms täkten. Buffertkapaciteten är mycket god. Kvävehalterna är något förhöjda vid utsläppspunkten samt nedströms utsläppspunkten vilket beror på att kväveföreningar från sprängämnesrester löses upp och frigörs till vattnet. Metallhalterna kan karaktäriseras som låga till mycket låga både uppströms samt nedströms utsläppspunkten. Sammantaget är vattnet i Rautajoki av god kvalitet såväl uppströms som nedströms täkten. 8.5 Råvaruförbrukning Under 2017 har kg sprängämnen använts vid brytning i Masugnsbyn. Dynamit: Emulsionssprängämne: Detonerande stubin: Dieselförbrukning: kg kg 366 kg liter 8.6 Restprodukter Dolomit av otjänlig kvalitet förekommer i liten utsträckning inom dolomittäkten och transporteras i förekommande fall till upplag strax söder om täkten. Det materialet ingår i den ansökta volymen och omfattas av täkttillståndet. Sekunda material kan bl. a säljas för betongtillverkning, tillverkning av fasadelement samt för användning som kalkprodukt i svavelreningsanläggningar, vilket LKAB Berg och Betong AB ombesörjer för. Under 2017 har inget sekunda material transporterats till upplag.

16 9 Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner NFS 2016:8 5 : Redovisning av de betydande åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner samt för att förbättra skötsel och underhåll av tekniska installationer. Inga särskilda åtgärder har vidtagits under året. 10 Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm NFS 2016:8 5 10: Redovisning av de betydande åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor eller liknande händelser som har inträffat under året och som medfört eller hade kunnat medföra olägenhet för miljön eller människors hälsa. Inga betydande åtgärder har utförts vid LKAB:s förädlingsverksamheten i Masugnsbyn med anledning av driftstörningar, avbrott eller olyckor Miljöhändelser Vid miljöhändelser vidtas lämpliga åtgärder och en miljöhändelserapport upprättas. Beroende av avvikelsens omfattning och art görs en anmälan till tillsynsmyndigheten. Inga händelser som medfört eller kunnat medföra olägenhet för miljön eller människors hälsa har inträffat under Åtalsanmälningar Under 2017 har inga åtalsanmälningar för LKAB:s verksamhet i Masugnsbyn inkommit Externa klagomål Under 2017 inga externa klagomål inkommit till LKAB:s verksamhet i Masugnsbyn. 11 Åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi NFS 2016:8 5 11: Redovisning av de betydande åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi Energi LKAB är en av landets största energikonsumenter och arbetar aktivt med energifrågor. LKAB har ett energiledningssystem som är certifierat enligt den internationella standarden ISO 50001

17 som följer PDCA-hjulet, Plan-Do-Check-Act. LKAB:s förädlingsprocess har stor påverkan på LKAB:s energiprestanda där också huvuddelen av effektiviseringsarbetet finns. Energiledningssystemet revideras årligen av en extern ackrediterad revisor Transporter LKAB är ett transportintensivt företag som till stor del nyttjar tåg- och båttransporter för de stora flöden av malm, slig, produkter och varor som transporteras i gruvorna, mellan anläggningar, till hamnar och slutligen till kund. LKAB har identifierat transportområdet som en betydande aspekt i samband med införandet av miljö- och energiledningssystemet. Detta innebär att LKAB har fokus på transporterna i samband med anläggningsarbeten och även i arbetet med de kontinuerliga transporterna av produkter och insatsvaror ur ett miljö- och energiperspektiv. 12 Ersättning av kemiska produkter mm 2016:8 5 12: De kemiska produkter och biotekniska organismer som kan befaras medföra risker för miljön eller människors hälsa och som under året ersatts med sådana som kan antas vara mindre farliga. Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar LKAB ställer krav såväl på egen personal som på anställda hos entreprenörer vad gäller ordning, säkerhet, arbetsmiljö, miljö, brandskydd och källsortering. Arbete med att förbättra hanteringen med kemiska produkter pågår kontinuerligt. För att i största möjliga mån förhindra att individer drabbas av ohälsa eller olycksfall till följd av användning av kemiska produkter ska alla kemiska produkter som tas in och används inom LKAB först bedömas ur hälso- och miljösynpunkt och godkännas av LKAB:s Kemiska Nämnd. Ett led i bedömningen är att se om produkten kan ersättas med någon som är mindre farlig. Under 2017 har inga kemiska produkter kunnat ersättas med mindre farliga produkter vid verksamhet i Masugnsbyn. Alla anställda inom LKAB-koncernen har läsrättigheter till kemikalieregistret ECO-Online. I registret kan man se vilka kemiska produkter, med tillhörande säkerhetsdatablad, varje specifik arbetsplats innehar och använder. I riskbedömningsmodulen till kemikalieregistret ingår det att man ska bedöma om kan ersätta farliga produkter med sådana som är mindre farliga. Alla anställda inom LKAB-koncernen har läsrättigheter till kemikalieregistret Eco-online. I registret kan man se vilka kemiska produkter, med tillhörande säkerhetsdatablad, varje specifik arbetsplats innehar och använder. 13 Avfall från verksamheten och avfallets miljöfarlighet NFS 2016:8 5 13: Redovisning av de betydande åtgärder som genomförts under året i syfte att minska volymen avfall från verksamheten och avfallets miljöfarlighet. Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar.

18 13.1 Hantering av avfall Ett flertal rutiner finns för hantering av det avfall som uppkommer inom industriområdet. Rutiner och anvisningar finns för hur avfallet ska hanteras samt information angående skyltning och kärl. Även dotterbolag och entreprenörer, verksamma inom industriområdena, omfattas av dessa anvisningar. Andelen sorterat avfall ut från LKAB:s industriområden ligger på en fortsatt hög nivå. För farligt avfall utreds hur LKAB ska kunna särskilja fler avfallsfraktioner på fallplatsen ute i verksamheten för att skapa en bättre återvinning av avfallet. Samma process pågår i rivningsprojekt och inom järn- och metallavfallet. Redovisningen av avfall för Svappavaara innefattar verksamheten vid förädlingsverken, Gruvberget och dolomitbrottet i Masugnsbyn. 14 Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa NFS 2016: Redovisning av de betydande åtgärder som genomförts under året med syfte att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa LKAB:s hållbarhetsmål LKAB strävar efter att bli ett av de mest hållbara gruvföretagen i världen. För att stötta denna målsättning har bolaget definierat ett antal hållbarhetsmål på koncernnivå fram till år De miljömässiga hållbarhetsmålen är: Utsläpp av koldioxid ska minska med minst 12 procent per ton färdig produkt till år 2021 jämfört med Samtidigt ska utsläppen av kväve till luft (NO x) minska. Energiintensiteten (kwh per ton färdig produkt) ska minska med minst 17 procent till år 2021 jämfört med Utsläpp av kväve till vatten ska minska med minst 20 procent per ton färdig produkt till år 2021 jämfört med Utsläpp av stoft till luft från reningsanläggning ska minska med minst 40 procent till 2021 jämfört med 2015, räknat som snitt för alla anläggningar. LKAB utreder kontinuerligt åtgärder för att minska energiintensiteten samt mängden koldioxid, stoft och kväve till luft från våra processer. Förbättringsåtgärder gällande skötsel av stoftreningsanläggningar har skett, då problem med ett fåtal anläggningar har påverkat resultatet kraftigt. Kartläggning av åtgärder för att förbättra mätning och minska mängden kväve till vatten pågår Åtgärder mot diffus damning För att begränsa damningen från täktområdet i Masugnsbyn kan damningsbegränsande åtgärder i form av bevattning och saltning vid behov under barmarkssäsongen. Under 2017 har inget behov funnits av bevattning och saltning.

19 15 Miljöpåverkan vid användning och omhändertagande av de varor som verksamheten tillverkar NFS 2016: En sammanfattning av resultaten av de undersökningar som genomförts under året för att klarlägga miljöpåverkan vid användning och omhändertagande av de varor som verksamheten tillverkar samt vilka åtgärder detta eventuellt har resulterat i. LKAB:s järnmalmsfyndigheter består till största delen av magnetit som kräver mindre extern energitillförsel vid anrikning och pelletstillverkning jämfört med hematit. I sin tur innebär detta även att magnetit avger mindre utsläpp av koldioxid från förbränning av till exempel fossila bränslen i pelletsprocessen. Därför kan LKAB erbjuda sina kunder pelletsprodukter som ger en renare värdekedja vid stålframställning jämfört med konkurrenternas hematit. Vidare medför den höga koncentrationen av järn i LKAB:s pellets även lägre utsläpp vid järnframställning hos kunderna. Totalt sett ger stålframställning med 100 procent LKAB-pellets en minskning av koldioxidutsläpp med 14 procent sett över hela värdekedjan. Jämförelsen avser stålframställning vid vissa europeiska stålverk som brukar använda en blandning av pellets och sinter. Genom att LKAB:s kunder använder pellets istället för sinter i sina råjärnsprocesser sparas ytterligare utsläpp eftersom det då inte krävs sintring vid stålverken då råvaran redan är färdig för masugn. Hållbara och effektiva inköp en central del av LKAB:s arbete för att stärka konkurrenskraften. Som ett led i arbetet för en hållbar utveckling har LKAB tagit fram ett antal baskrav för våra leverantörer vilka bygger på riktlinjer från FN och OECD. Ett av baskraven avser miljö och innebär att verksamheten ska bedrivas på ett sådant sätt att allvarliga utsläpp till mark, vatten eller luft förebyggs på ett systematiskt sätt.

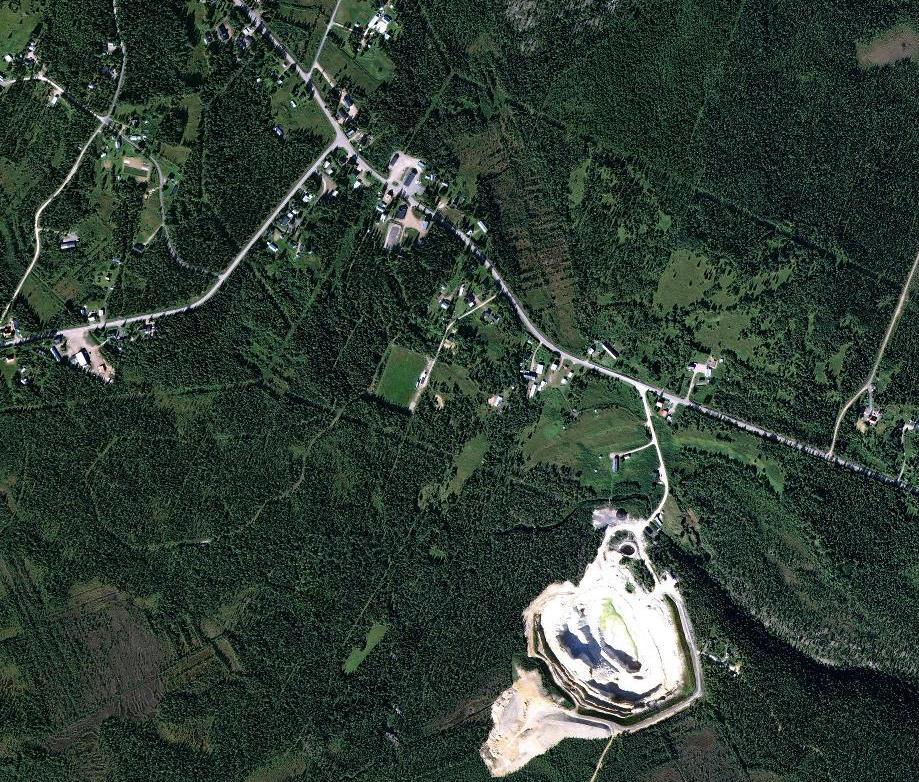

20 Bilaga 1. Provlokaler Snöprov Figur 7. Nedfallande stoft i snö mättes 2017 i tre mätpunkter i Masugnsbyn. SNE22 Logen SNE23 Keinströms SNE24 Olofssons Vibrationer SVI03 SVI07 SVI08 SVI04 SVI01 SVI06 Figur 8. Mätning av vibrationer sker i sex mätpunkter i Masugnsbyn. Blå figur visar placering av kontinuerlig mätutrustning. Mätning av luftstötvågor sker i samma mätpunkter. SVI01 Hembygdsgården SVI02 Privat fastighet SVI03 Gamla skolan SVI06 Privat fastighet SVI04 Privat fastighet SVI07 Privat fastighet

21 Buller SBU05 SBU04 Figur 9. Placering av mätpunkter för buller i Masugnsbyn. SBU04 Första bebyggelsen infart till dagbrott SBU05 Gamla bensinmacken Recipient-och grundvattenkontroll SVA06 SVA08 SVA07 Figur 10. Mätpunkter för recipientvatten- och grundvattenprovtagning i Masugnsbyn. Blå figur visar plats för recipientprovtagning. Röd figur visar plats för grundvattenprovtagning. Recipient Grundvatten SVA06 Uppströms täkt SVA44 Rör 9804 SVA07 Nedströms täkt SVA08 Utsläppspunkt

22 Kontaktperson för anläggningen Namn: Sofie Wennström Telefonnummer: E-postadress: Adress: LKAB Svappavaara Kontoret Postnummer: Postort: Kiruna Juridiskt ansvarig (ansvarig för godkännande) av miljörapport Namn: Niddi Ögren Telefonnummer: E-postadress: Adress: LKAB Svappavaara Kontoret Postadress: Postort: Kiruna
