1 Yttre Miljö 2014 Miljörapport Gruvberget

2

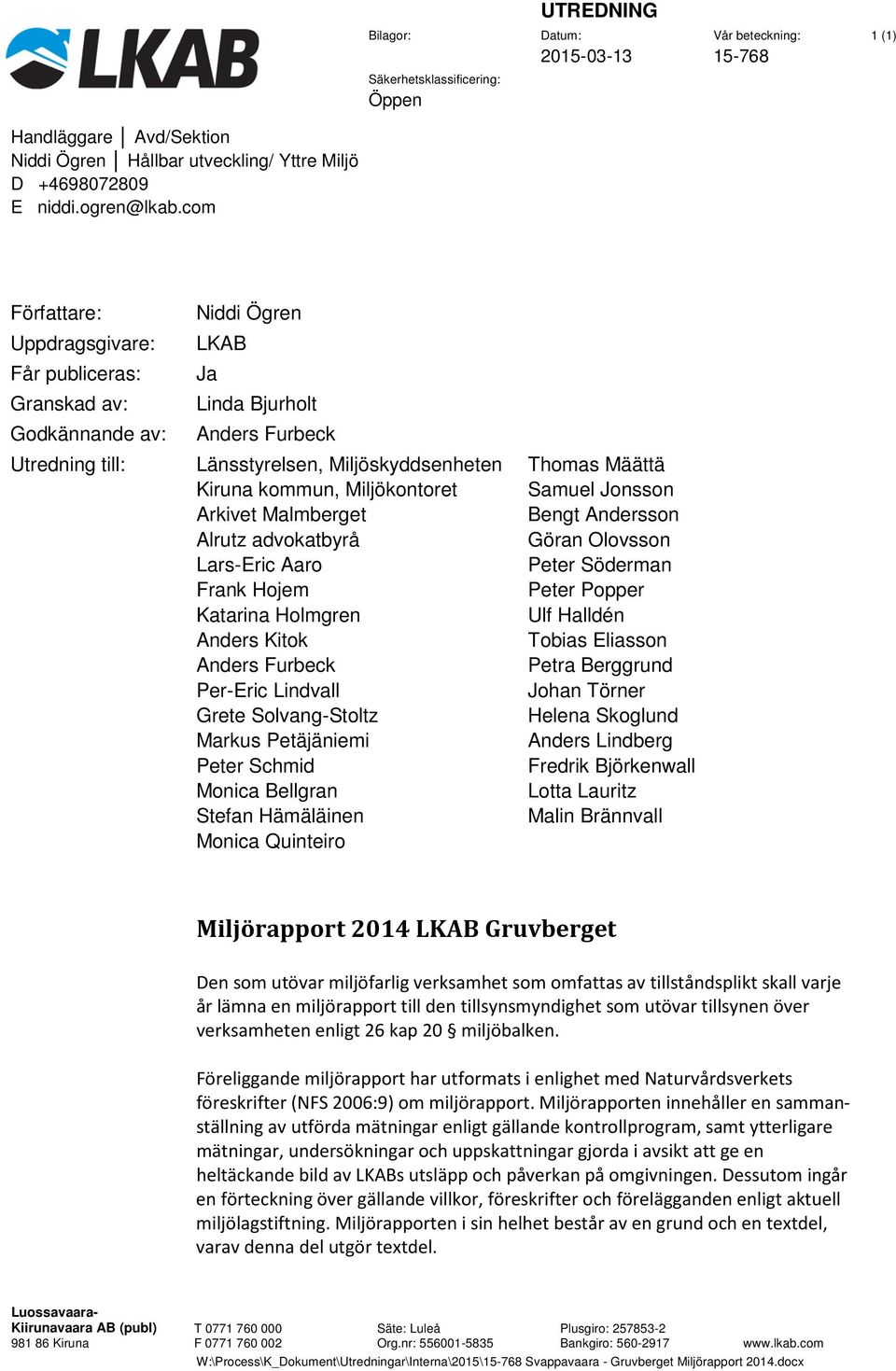

3 UTREDNING Bilagor: Säkerhetsklassificering: Öppen Datum: Vår beteckning: (1) Handläggare Avd/Sektion Niddi Ögren Hållbar utveckling/ Yttre Miljö D E niddi.ogren@lkab.com Författare: Uppdragsgivare: Får publiceras: Granskad av: Godkännande av: Utredning till: Niddi Ögren LKAB Ja Linda Bjurholt Anders Furbeck Länsstyrelsen, Miljöskyddsenheten Kiruna kommun, Miljökontoret Arkivet Malmberget Alrutz advokatbyrå Lars-Eric Aaro Frank Hojem Katarina Holmgren Anders Kitok Anders Furbeck Per-Eric Lindvall Grete Solvang-Stoltz Markus Petäjäniemi Peter Schmid Monica Bellgran Stefan Hämäläinen Monica Quinteiro Thomas Määttä Samuel Jonsson Bengt Andersson Göran Olovsson Peter Söderman Peter Popper Ulf Halldén Tobias Eliasson Petra Berggrund Johan Törner Helena Skoglund Anders Lindberg Fredrik Björkenwall Lotta Lauritz Malin Brännvall Miljörapport 2014 LKAB Gruvberget Den som utövar miljöfarlig verksamhet som omfattas av tillståndsplikt skall varje år lämna en miljörapport till den tillsynsmyndighet som utövar tillsynen över verksamheten enligt 26 kap 20 miljöbalken. Föreliggande miljörapport har utformats i enlighet med Naturvårdsverkets föreskrifter (NFS 2006:9) om miljörapport. Miljörapporten innehåller en sammanställning av utförda mätningar enligt gällande kontrollprogram, samt ytterligare mätningar, undersökningar och uppskattningar gjorda i avsikt att ge en heltäckande bild av LKABs utsläpp och påverkan på omgivningen. Dessutom ingår en förteckning över gällande villkor, föreskrifter och förelägganden enligt aktuell miljölagstiftning. Miljörapporten i sin helhet består av en grund och en textdel, varav denna del utgör textdel. Luossavaara- Kiirunavaara AB (publ) Kiruna T F Säte: Luleå Org.nr: Plusgiro: Bankgiro: W:\Process\K_Dokument\Utredningar\Interna\2015\ Svappavaara - Gruvberget Miljörapport 2014.docx

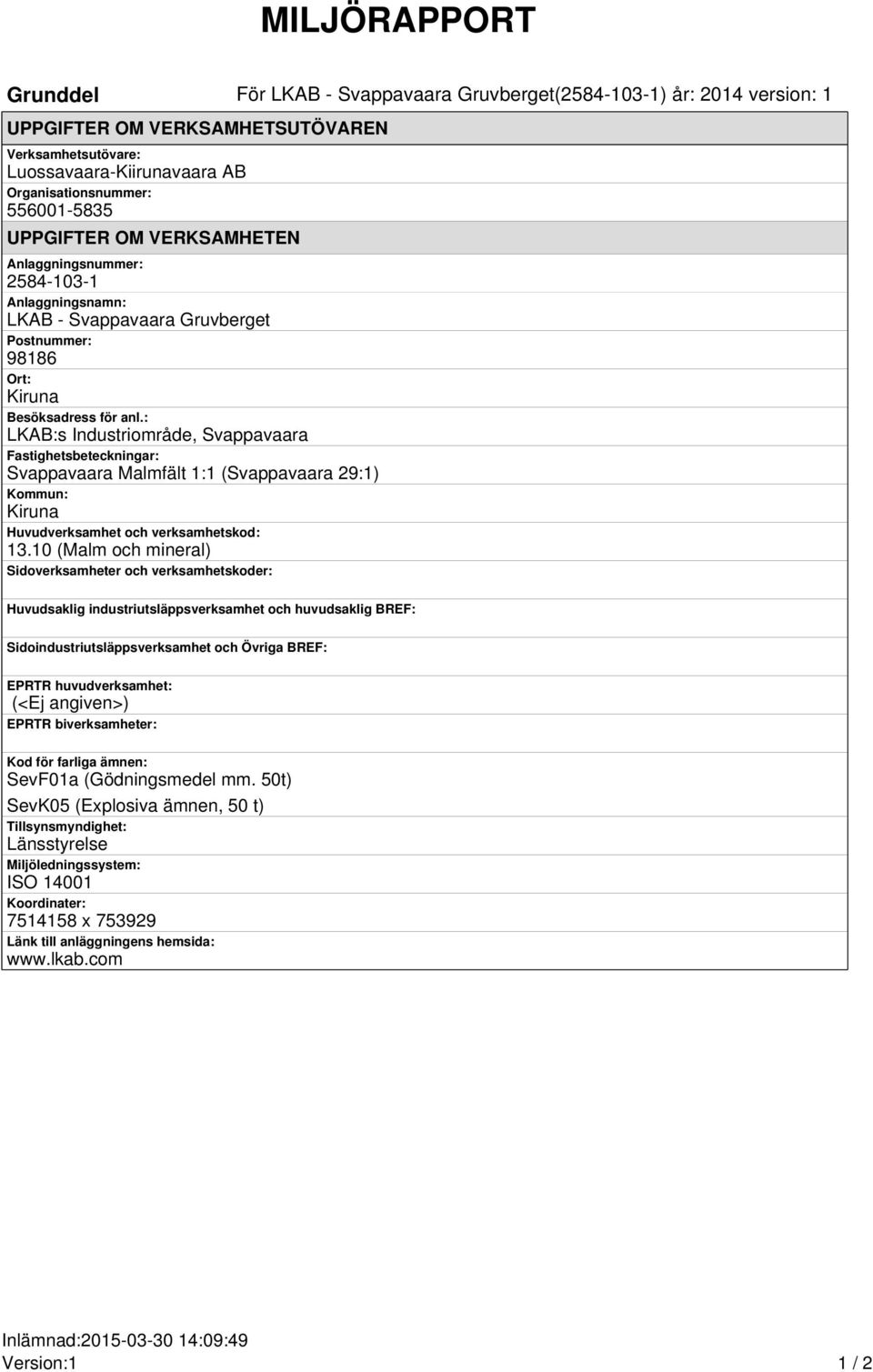

4 MILJÖRAPPORT Grunddel För LKAB - Svappavaara Gruvberget( ) år: 2014 version: 1 UPPGIFTER OM VERKSAMHETSUTÖVAREN Verksamhetsutövare: Luossavaara-Kiirunavaara AB Organisationsnummer: UPPGIFTER OM VERKSAMHETEN Anlaggningsnummer: Anlaggningsnamn: LKAB - Svappavaara Gruvberget Postnummer: Ort: Kiruna Besöksadress för anl.: LKAB:s Industriområde, Svappavaara Fastighetsbeteckningar: Svappavaara Malmfält 1:1 (Svappavaara 29:1) Kommun: Kiruna Huvudverksamhet och verksamhetskod: (Malm och mineral) Sidoverksamheter och verksamhetskoder: Huvudsaklig industriutsläppsverksamhet och huvudsaklig BREF: Sidoindustriutsläppsverksamhet och Övriga BREF: EPRTR huvudverksamhet: (<Ej angiven>) EPRTR biverksamheter: Kod för farliga ämnen: SevF01a (Gödningsmedel mm. 50t) SevK05 (Explosiva ämnen, 50 t) Tillsynsmyndighet: Länsstyrelse Miljöledningssystem: ISO Koordinater: x Länk till anläggningens hemsida: Inlämnad: :09:49 Version:1 1 / 2

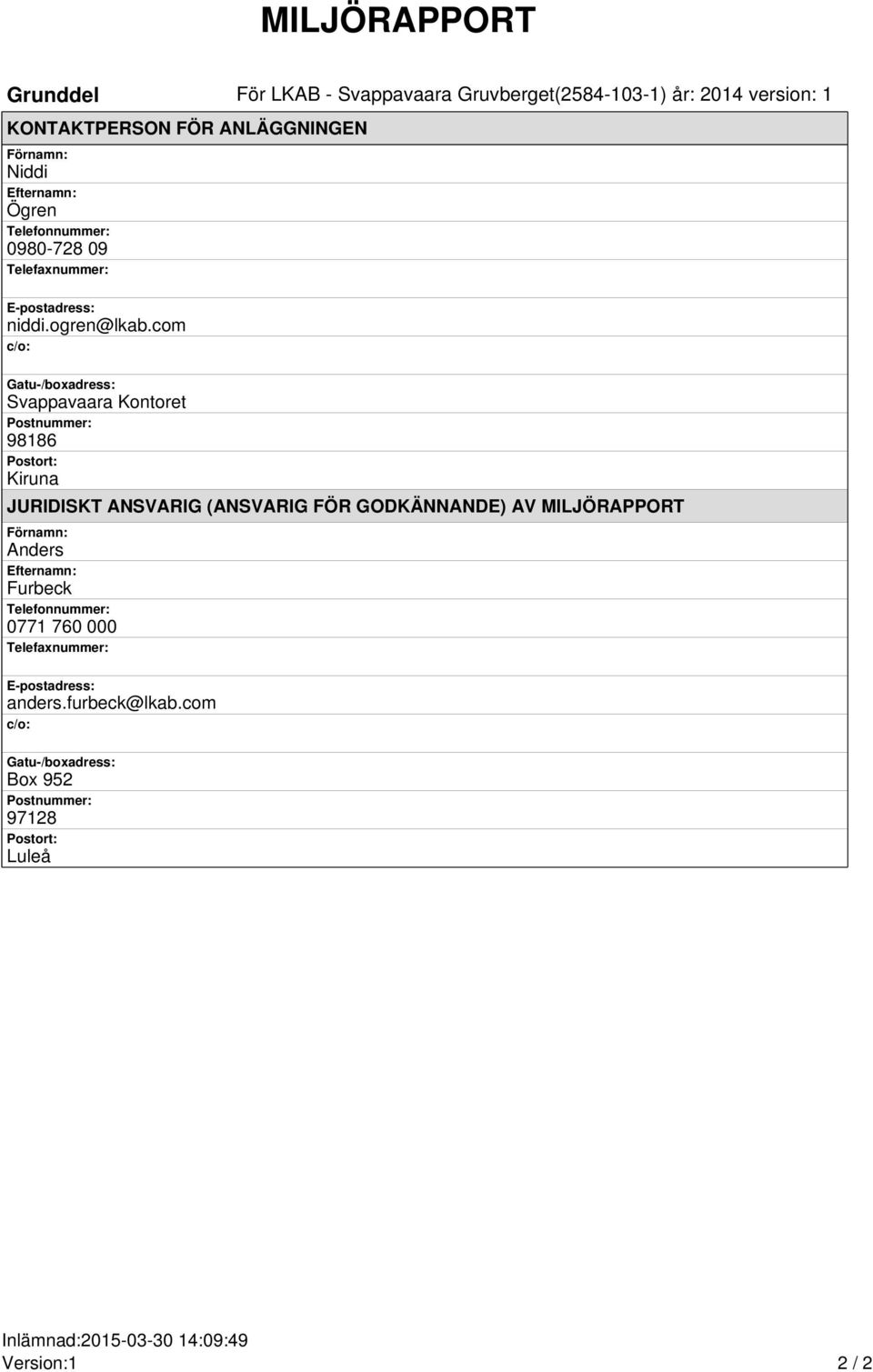

5 MILJÖRAPPORT Grunddel För LKAB - Svappavaara Gruvberget( ) år: 2014 version: 1 KONTAKTPERSON FÖR ANLÄGGNINGEN Förnamn: Niddi Efternamn: Ögren Telefonnummer: Telefaxnummer: E-postadress: niddi.ogren@lkab.com c/o: Gatu-/boxadress: Svappavaara Kontoret Postnummer: Postort: Kiruna JURIDISKT ANSVARIG (ANSVARIG FÖR GODKÄNNANDE) AV MILJÖRAPPORT Förnamn: Anders Efternamn: Furbeck Telefonnummer: Telefaxnummer: E-postadress: anders.furbeck@lkab.com c/o: Gatu-/boxadress: Box 952 Postnummer: Postort: Luleå Inlämnad: :09:49 Version:1 2 / 2

6 Miljörapport - Textdel Anläggningsnamn Gruvberget Svappavaara Anläggningsnummer Rapporteringsår Verksamhetsbeskrivning 4 1. Kortfattad beskrivning av verksamheten samt en översiktlig beskrivning av verksamhetens huvudsakliga påverkan på miljön och människors hälsa. De förändringar som skett under året ska anges. Kommentar: Det bör vara tillräckligt att beskrivningen av påverkan på miljön och människors hälsa görs genom att t.ex. ange att påverkan utgörs av utsläpp till luft, utsläpp till vatten, buller, lukt, avfall, påverkan genom produkter eller genom tillverkade produkter eller genom att produktionen kräver en stor insats av energi, råvaror eller omfattande transporter. Luossavaara-Kiirunavaara AB (LKAB) är en internationell högteknologisk mineralkoncern, världsledande producent av förädlade järnmalmsprodukter för ståltillverkning och en växande leverantör av mineralprodukter till andra industribranscher. Brytning av järnmalm sker i underjordsgruvor i Kiruna och Malmberget samt i ett dagbrott i Svappavaara, Gruvberget. LKAB Berg och Betong AB ombesörjer brytningen av järnmalm vid Gruvberget. Brytning sker i dagbrott genom pallbrytning, vilket innebär att malmen bryts skiva för skiva mot djupet, skivornas tjocklek (pallhöjden) är ca 15 meter. Malmen borras och sprängs för att sedan lastas i tipptruckar och transporteras ner till Svappavaara industriområde för krossning/sovring innan den går vidare till anriknings- och kulsinterverket. Under 2014 producerades ton magnetit. Avlägsnat gråberg deponeras på befintliga gråbergsupplag söder om Gruvberget, under 2014 uppgick mängden gråberg till drygt 10 Mton. Miljöpåverkan från dagbrottsverksamheten utgörs främst av vibrationer och luftstötar i samband med sprängning, lagring av avfall (sidoberg), utsläpp till vatten och luft från transporter, materialhantering och sprängning. Brytningen vid Gruvberget startades den 27 maj Under 2012 pågick verksamheten under perioden Verksamheten återupptogs då ett tidsbegränsat tillstånd, till och med utgången av 2013, trädde i kraft. Vid årsskiftet erhöll verksamheten vid Svappavaara och Gruvberget nytt tillstånd. Endast de villkor som berör verksamheten vid Gruvberget redovisas i denna rapport, se bolagets miljörapport för förädlingsverksamheten i Svappavaara för övriga villkor. 2. Tillstånd 4 2. Datum och tillståndsgivande myndighet för gällande tillståndsbeslut enligt 9 kap. 6 miljöbalken eller motsvarande i miljöskyddslagen samt en kort beskrivning av vad beslutet eller besluten avser. Kommentar: Beslutsmeningen i beslutet om tillstånd kan t.ex. anges. Villkor för verksamheten bör endast redovisas under punkt 9. Datum Beslutsmyndighet Beslutet avser MMD M att driva en gruva vid Gruvberget, med ett krossnings-/sovringsverk i anslutning till bolagets befintliga malmförädlingsanläggningar i Svappavaara samt att bryta och bearbeta högst 2 miljoner ton malm per år och att losshålla och deponera erforderligt gråberg, att leda bort och släppa ut det grundvatten och ytvatten som läcker in i gruvan och i stollgången vid utlastningen och för detta ändamål utföra återstående anläggningsdelar och / /.

7 3. Anmälningsärenden beslutade under året 4 3. Datum och beslutande myndighet för eventuella andra beslut under året med anledning av anmälningspliktiga ändringar enligt 1 kap miljöprövningsförordningen (2013:251) samt en kort redovisning av vad beslutet eller besluten avser. Datum Beslutsmyndighet Beslutet avser Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Länsstyrelsen ( ) Föreläggande till skydd av naturmiljön för hydrogeologiska undersökningar samt dispens från förbudet att framföra motordrivet fordon på barmark vid Gruvberget. Beslutet omfattar även samråd enligt Kulturmiljölagen Ansökan om undantag från villkor gällande tid för sprängning av malmsalva i Gruvberget. Anmälan om ändrad deponering inom gruvindustriområdet i Svappavaara. Anmälan om återvinning av järnhaltigt sidoberg Leveäniemi och Gruvberet, inom gruvindustriområdet i Svappavaara. Ansökan om undantag från villkor gällande dag för sprängning i Gruvberget. 4. Andra gällande beslut 4 4. Datum och beslutande myndighet för eventuella andra gällande beslut enligt miljöbalken samt en kort redovisning av vad beslutet eller besluten avser. I fråga om verksamheter som enligt 1 kap. 2 andra stycket industriutsläppsförordningen (2013:251) är industriutsläppsverksamheter redovisas beslut om alternativvärde, dispens och statusrapport enligt 4 a. Kommentar: Kan t.ex. vara anmälningsärenden som är beslutade tidigare år och som fortfarande är aktuella, förelägganden mm. Datum Beslutsmyndighet Beslutet avser - 5. Tillsynsmyndighet 4 5. Tillsynsmyndighet enligt miljöbalken. Länsstyrelsen i Norrbottens län. 6. Tillståndsgiven och faktisk produktion 4 6. Tillståndsgiven och faktisk produktion eller annat mått på verksamhetens omfattning. Tillståndsgiven mängd/annat mått Faktisk produktion/annan uppföljning 2 miljoner ton malm ton magnetit Produktionsvillkoret innehålls Produktion ton Gruvberget Figur 1 Produktion magnetit Gruvberget i ton.

8 7. Tillståndspliktig täkt 4 7. Utövare av tillståndspliktig täkt ska lämna mer detaljerade uppgifter om faktisk produktion enligt vad som anges i bilaga 3 till dessa föreskrifter och redovisa dem i emissionsdelen av Svenska miljörapporteringsportalen (SMP). Ej aktuellt. 8. Anläggningar som tagit emot bygg- och rivningsavfall 4 8. Anläggningar som omfattas av tillståndsplikt enligt 29 kap. miljöprövningsförordningen (2013:251) och som tagit emot bygg- och rivningsavfall, ska, utöver vad som i övrigt gäller enligt dessa föreskrifter, lämna mer detaljerade uppgifter om mängderna av dessa avfall enligt vad sin anges i bilaga 4 till dessa föreskrifter. Uppgifterna ska redovisas i SMP:s emissionsdel. Kommentar: Uppgifterna ska lämnas första gången i 2015 års miljörapport som ska ges in till tillsynsmyndigheten senast den 31 mars Ej aktuellt. 9. Gällande villkor i tillstånd 4 7. Redovisning av de villkor som gäller för verksamheten samt hur vart och ett av dessa villkor har uppfyllts. Villkor från dom M , Kommentar 1. Om inget annat följer av domen ska arbetena utföras och verksamheten bedrivas i huvudsaklig överensstämmelse med vad bolaget redovisat i ansökan och i övrigt åtagit sig i målet. 3. Utsläpp till luft av stoft från reningsanläggning i krossanläggning får som medelvärde för punktkällorna inom krossanläggningen och som årsmedelvärde inte överstiga 10mg/m 3 (ntg). Kontroll ska ske genom mätning minst 4ggr per år. 11. Sprängning får ske vardagar mellan klockan efter tydlig hörbar förvarningssignal. Allmänheten ska i förväg på lämpligt sätt meddelas om tidpunkter för när sprängning kan förväntas. 12. Vibrationer till följd av sprängning i gruvan får inte medföra en högre svängningshastighet i vertikalled i sockel än 5mm/s vid mer än 5 % av sprängningarna per kalenderår. 13. Luftstötvågor till följd av sprängning i gruvan får vid bostäder inte överstiga 100 Pascal (frifältsvärde) vid mer än 5 % av sprängningarna per kalenderår. Luftstötvågor får dock inte överstiga 200 Pascal (frifältsvärde). 17. Bolaget ska vid lämpliga tidpunkter bereda Svappavaara hembygdsförening samt besökare av föreningens besöksstuga samt de kvarvarande historiska gruvlämningarna, tillträde via en av bolaget anvisad farbar väg. Villkoret innehölls. Villkoret innehålls. Villkoret innehålls. Förvarningssignal ljuder innan sprängning. Sprängningen aviseras i samhället och vid infart till gruvindustriområdet. Villkoret innehålls. Villkoret innehålls. Villkoret bevakas.

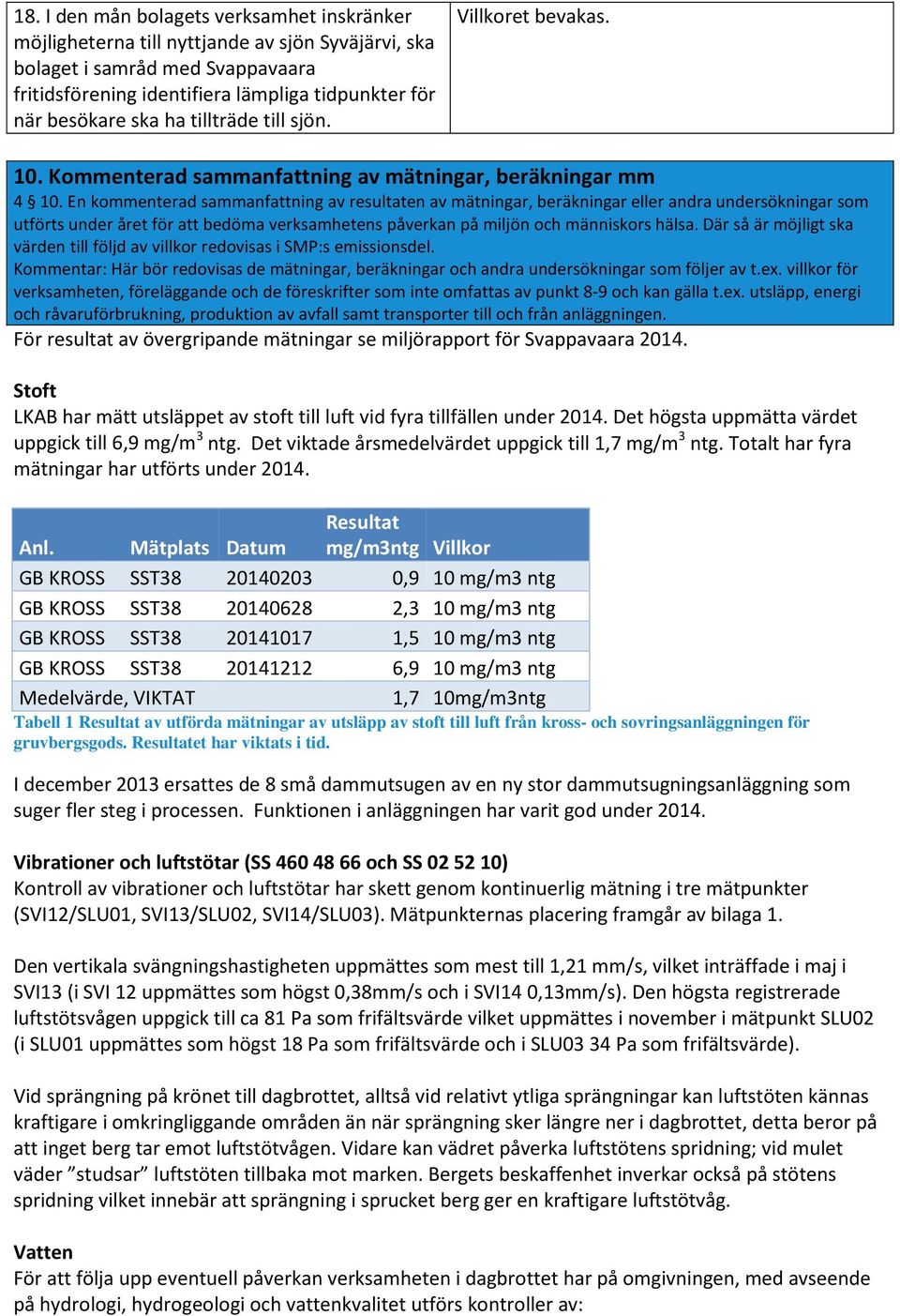

9 18. I den mån bolagets verksamhet inskränker möjligheterna till nyttjande av sjön Syväjärvi, ska bolaget i samråd med Svappavaara fritidsförening identifiera lämpliga tidpunkter för när besökare ska ha tillträde till sjön. Villkoret bevakas. 10. Kommenterad sammanfattning av mätningar, beräkningar mm En kommenterad sammanfattning av resultaten av mätningar, beräkningar eller andra undersökningar som utförts under året för att bedöma verksamhetens påverkan på miljön och människors hälsa. Där så är möjligt ska värden till följd av villkor redovisas i SMP:s emissionsdel. Kommentar: Här bör redovisas de mätningar, beräkningar och andra undersökningar som följer av t.ex. villkor för verksamheten, föreläggande och de föreskrifter som inte omfattas av punkt 8-9 och kan gälla t.ex. utsläpp, energi och råvaruförbrukning, produktion av avfall samt transporter till och från anläggningen. För resultat av övergripande mätningar se miljörapport för Svappavaara Stoft LKAB har mätt utsläppet av stoft till luft vid fyra tillfällen under Det högsta uppmätta värdet uppgick till 6,9 mg/m 3 ntg. Det viktade årsmedelvärdet uppgick till 1,7 mg/m 3 ntg. Totalt har fyra mätningar har utförts under Anl. Mätplats Datum Resultat mg/m3ntg Villkor GB KROSS SST ,9 10 mg/m3 ntg GB KROSS SST ,3 10 mg/m3 ntg GB KROSS SST ,5 10 mg/m3 ntg GB KROSS SST ,9 10 mg/m3 ntg Medelvärde, VIKTAT 1,7 10mg/m3ntg Tabell 1 Resultat av utförda mätningar av utsläpp av stoft till luft från kross- och sovringsanläggningen för gruvbergsgods. Resultatet har viktats i tid. I december 2013 ersattes de 8 små dammutsugen av en ny stor dammutsugningsanläggning som suger fler steg i processen. Funktionen i anläggningen har varit god under Vibrationer och luftstötar (SS och SS ) Kontroll av vibrationer och luftstötar har skett genom kontinuerlig mätning i tre mätpunkter (SVI12/SLU01, SVI13/SLU02, SVI14/SLU03). Mätpunkternas placering framgår av bilaga 1. Den vertikala svängningshastigheten uppmättes som mest till 1,21 mm/s, vilket inträffade i maj i SVI13 (i SVI 12 uppmättes som högst 0,38mm/s och i SVI14 0,13mm/s). Den högsta registrerade luftstötsvågen uppgick till ca 81 Pa som frifältsvärde vilket uppmättes i november i mätpunkt SLU02 (i SLU01 uppmättes som högst 18 Pa som frifältsvärde och i SLU03 34 Pa som frifältsvärde). Vid sprängning på krönet till dagbrottet, alltså vid relativt ytliga sprängningar kan luftstöten kännas kraftigare i omkringliggande områden än när sprängning sker längre ner i dagbrottet, detta beror på att inget berg tar emot luftstötvågen. Vidare kan vädret påverka luftstötens spridning; vid mulet väder studsar luftstöten tillbaka mot marken. Bergets beskaffenhet inverkar också på stötens spridning vilket innebär att sprängning i sprucket berg ger en kraftigare luftstötvåg. Vatten För att följa upp eventuell påverkan verksamheten i dagbrottet har på omgivningen, med avseende på hydrologi, hydrogeologi och vattenkvalitet utförs kontroller av:

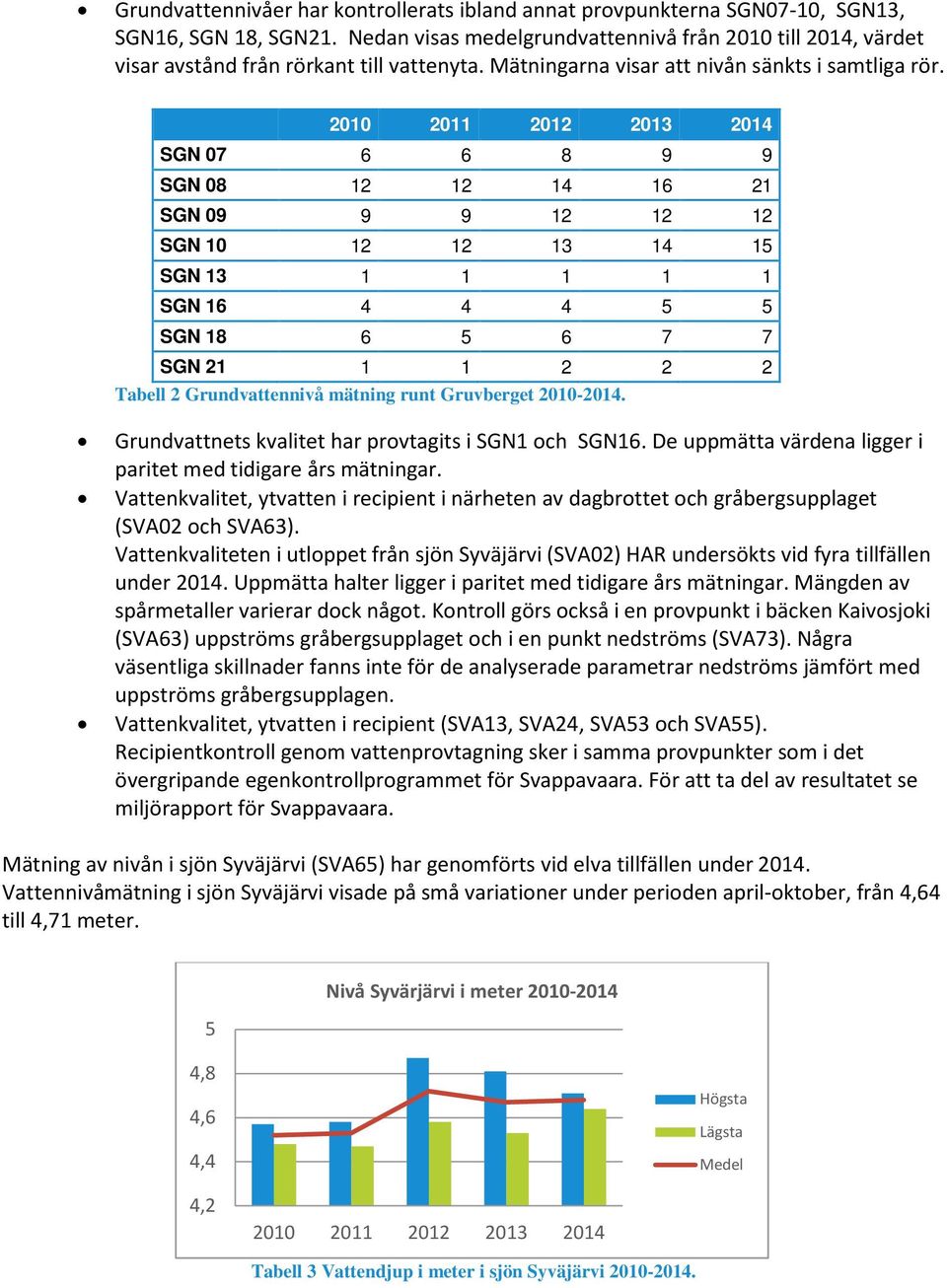

10 Grundvattennivåer har kontrollerats ibland annat provpunkterna SGN07-10, SGN13, SGN16, SGN 18, SGN21. Nedan visas medelgrundvattennivå från 2010 till 2014, värdet visar avstånd från rörkant till vattenyta. Mätningarna visar att nivån sänkts i samtliga rör SGN SGN SGN SGN SGN SGN SGN SGN Tabell 2 Grundvattennivå mätning runt Gruvberget Grundvattnets kvalitet har provtagits i SGN1 och SGN16. De uppmätta värdena ligger i paritet med tidigare års mätningar. Vattenkvalitet, ytvatten i recipient i närheten av dagbrottet och gråbergsupplaget (SVA02 och SVA63). Vattenkvaliteten i utloppet från sjön Syväjärvi (SVA02) HAR undersökts vid fyra tillfällen under Uppmätta halter ligger i paritet med tidigare års mätningar. Mängden av spårmetaller varierar dock något. Kontroll görs också i en provpunkt i bäcken Kaivosjoki (SVA63) uppströms gråbergsupplaget och i en punkt nedströms (SVA73). Några väsentliga skillnader fanns inte för de analyserade parametrar nedströms jämfört med uppströms gråbergsupplagen. Vattenkvalitet, ytvatten i recipient (SVA13, SVA24, SVA53 och SVA55). Recipientkontroll genom vattenprovtagning sker i samma provpunkter som i det övergripande egenkontrollprogrammet för Svappavaara. För att ta del av resultatet se miljörapport för Svappavaara. Mätning av nivån i sjön Syväjärvi (SVA65) har genomförts vid elva tillfällen under Vattennivåmätning i sjön Syväjärvi visade på små variationer under perioden april-oktober, från 4,64 till 4,71 meter. 5 Nivå Syvärjärvi i meter ,8 4,6 4,4 Högsta Lägsta Medel 4, Tabell 3 Vattendjup i meter i sjön Syväjärvi

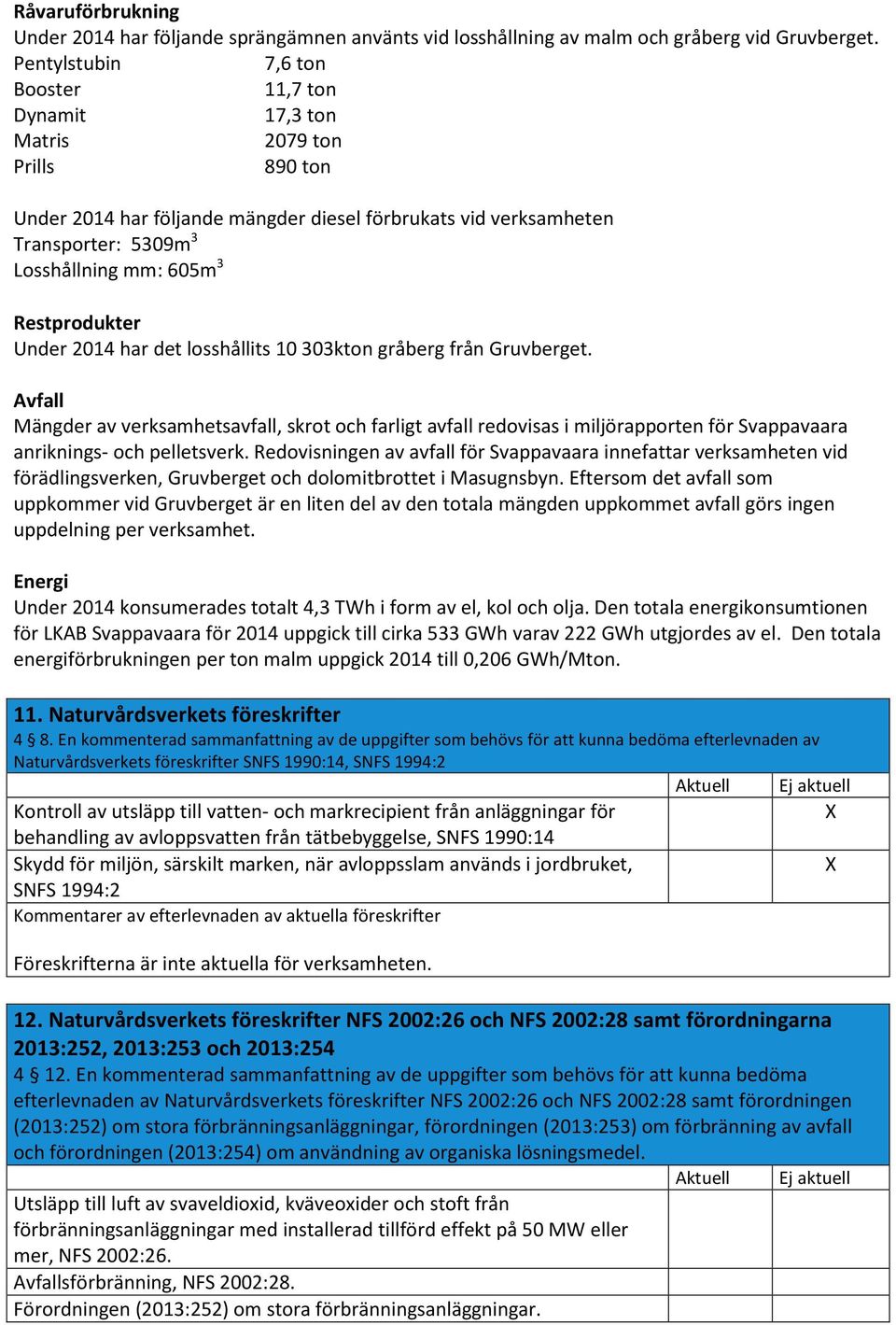

11 Råvaruförbrukning Under 2014 har följande sprängämnen använts vid losshållning av malm och gråberg vid Gruvberget. Pentylstubin 7,6 ton Booster 11,7 ton Dynamit 17,3 ton Matris 2079 ton Prills 890 ton Under 2014 har följande mängder diesel förbrukats vid verksamheten Transporter: 5309m 3 Losshållning mm: 605m 3 Restprodukter Under 2014 har det losshållits kton gråberg från Gruvberget. Avfall Mängder av verksamhetsavfall, skrot och farligt avfall redovisas i miljörapporten för Svappavaara anriknings- och pelletsverk. Redovisningen av avfall för Svappavaara innefattar verksamheten vid förädlingsverken, Gruvberget och dolomitbrottet i Masugnsbyn. Eftersom det avfall som uppkommer vid Gruvberget är en liten del av den totala mängden uppkommet avfall görs ingen uppdelning per verksamhet. Energi Under 2014 konsumerades totalt 4,3 TWh i form av el, kol och olja. Den totala energikonsumtionen för LKAB Svappavaara för 2014 uppgick till cirka 533 GWh varav 222 GWh utgjordes av el. Den totala energiförbrukningen per ton malm uppgick 2014 till 0,206 GWh/Mton. 11. Naturvårdsverkets föreskrifter 4 8. En kommenterad sammanfattning av de uppgifter som behövs för att kunna bedöma efterlevnaden av Naturvårdsverkets föreskrifter SNFS 1990:14, SNFS 1994:2 Kontroll av utsläpp till vatten- och markrecipient från anläggningar för behandling av avloppsvatten från tätbebyggelse, SNFS 1990:14 Skydd för miljön, särskilt marken, när avloppsslam används i jordbruket, SNFS 1994:2 Kommentarer av efterlevnaden av aktuella föreskrifter Föreskrifterna är inte aktuella för verksamheten. Aktuell Ej aktuell X 12. Naturvårdsverkets föreskrifter NFS 2002:26 och NFS 2002:28 samt förordningarna 2013:252, 2013:253 och 2013: En kommenterad sammanfattning av de uppgifter som behövs för att kunna bedöma efterlevnaden av Naturvårdsverkets föreskrifter NFS 2002:26 och NFS 2002:28 samt förordningen (2013:252) om stora förbränningsanläggningar, förordningen (2013:253) om förbränning av avfall och förordningen (2013:254) om användning av organiska lösningsmedel. Utsläpp till luft av svaveldioxid, kväveoxider och stoft från förbränningsanläggningar med installerad tillförd effekt på 50 MW eller mer, NFS 2002:26. Avfallsförbränning, NFS 2002:28. Förordningen (2013:252) om stora förbränningsanläggningar. Aktuell X Ej aktuell

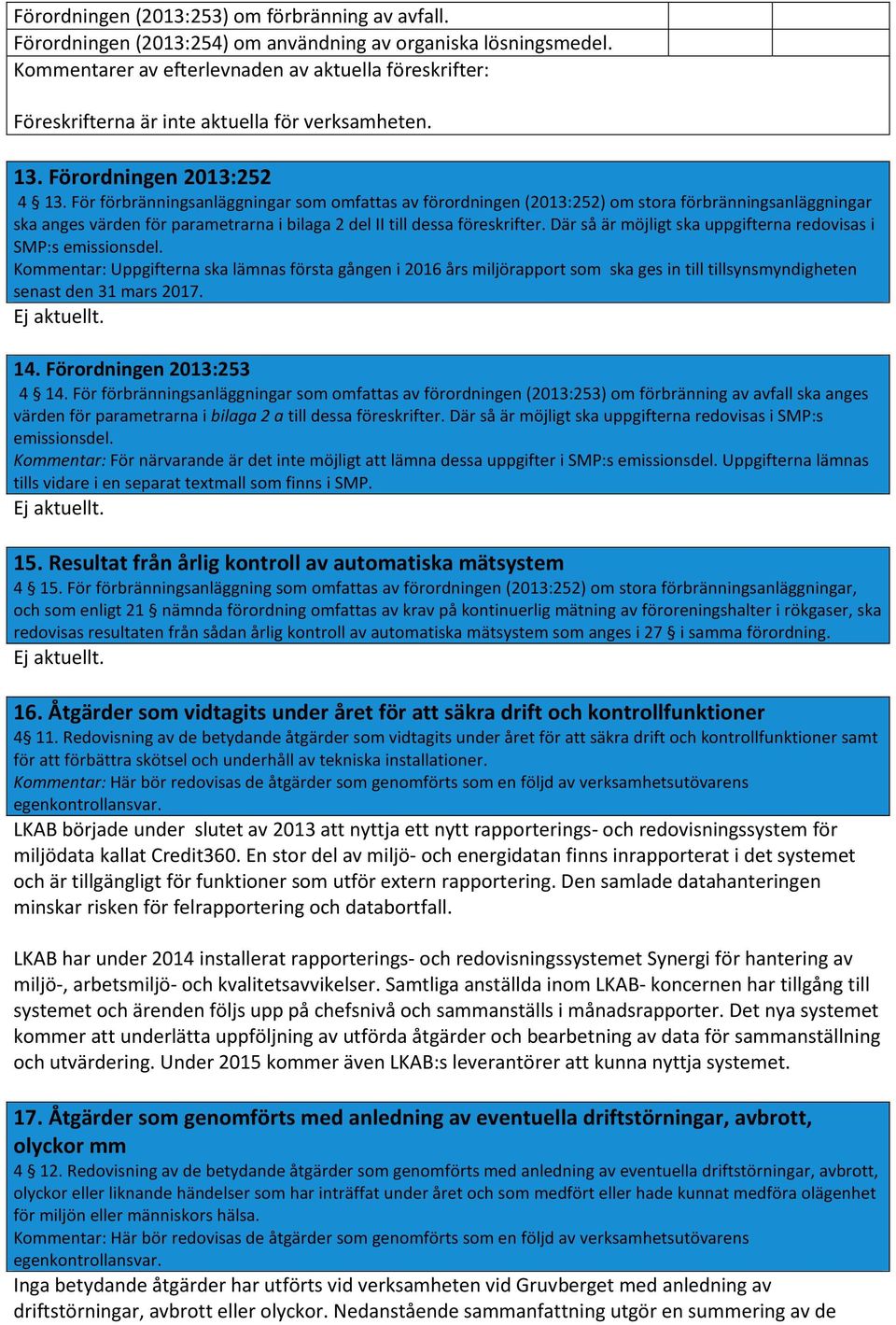

12 Förordningen (2013:253) om förbränning av avfall. Förordningen (2013:254) om användning av organiska lösningsmedel. Kommentarer av efterlevnaden av aktuella föreskrifter: Föreskrifterna är inte aktuella för verksamheten. 13. Förordningen 2013: För förbränningsanläggningar som omfattas av förordningen (2013:252) om stora förbränningsanläggningar ska anges värden för parametrarna i bilaga 2 del II till dessa föreskrifter. Där så är möjligt ska uppgifterna redovisas i SMP:s emissionsdel. Kommentar: Uppgifterna ska lämnas första gången i 2016 års miljörapport som ska ges in till tillsynsmyndigheten senast den 31 mars Ej aktuellt. 14. Förordningen 2013: För förbränningsanläggningar som omfattas av förordningen (2013:253) om förbränning av avfall ska anges värden för parametrarna i bilaga 2 a till dessa föreskrifter. Där så är möjligt ska uppgifterna redovisas i SMP:s emissionsdel. Kommentar: För närvarande är det inte möjligt att lämna dessa uppgifter i SMP:s emissionsdel. Uppgifterna lämnas tills vidare i en separat textmall som finns i SMP. Ej aktuellt. 15. Resultat från årlig kontroll av automatiska mätsystem För förbränningsanläggning som omfattas av förordningen (2013:252) om stora förbränningsanläggningar, och som enligt 21 nämnda förordning omfattas av krav på kontinuerlig mätning av föroreningshalter i rökgaser, ska redovisas resultaten från sådan årlig kontroll av automatiska mätsystem som anges i 27 i samma förordning. Ej aktuellt. 16. Åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner Redovisning av de betydande åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner samt för att förbättra skötsel och underhåll av tekniska installationer. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. LKAB började under slutet av 2013 att nyttja ett nytt rapporterings- och redovisningssystem för miljödata kallat Credit360. En stor del av miljö- och energidatan finns inrapporterat i det systemet och är tillgängligt för funktioner som utför extern rapportering. Den samlade datahanteringen minskar risken för felrapportering och databortfall. LKAB har under 2014 installerat rapporterings- och redovisningssystemet Synergi för hantering av miljö-, arbetsmiljö- och kvalitetsavvikelser. Samtliga anställda inom LKAB- koncernen har tillgång till systemet och ärenden följs upp på chefsnivå och sammanställs i månadsrapporter. Det nya systemet kommer att underlätta uppföljning av utförda åtgärder och bearbetning av data för sammanställning och utvärdering. Under 2015 kommer även LKAB:s leverantörer att kunna nyttja systemet. 17. Åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor mm Redovisning av de betydande åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor eller liknande händelser som har inträffat under året och som medfört eller hade kunnat medföra olägenhet för miljön eller människors hälsa. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. Inga betydande åtgärder har utförts vid verksamheten vid Gruvberget med anledning av driftstörningar, avbrott eller olyckor. Nedanstående sammanfattning utgör en summering av de

13 viktigaste åtgärderna direkt kopplat till uppkomna störningar och miljöhändelser vid verksamheten i under Miljöhändelser Vid miljöhändelser vidtas lämpliga åtgärder och en miljöhändelserapport upprättas. Beroende av avvikelsens omfattning och art görs en anmälan till tillsynsmyndigheten. Under 2014 har endast ett fåtal mindre händelser med drivmedels- oljeläckage eller spill inträffat. Fullständig sanering har kunnat utföras och händelserna bedöms inte ha medföra olägenhet för miljön eller människors hälsa. Åtalsanmälan LKAB anmäler händelser som har eller kan ha orsakat olägenhet för människa eller miljö (villkorsöverträdelser) till tillsynsmyndigheten, Länsstyrelsen. Länsstyrelsen bedömer sedan om de måste gå vidare med ärendet enligt 26 kap. 2 miljöbalken och om så är fallet lämnar de in en åtalsanmälan rörande misstanke om otillåten miljöverksamhet enligt 29 kap. 4 2p. miljöbalken till ekobrottsenheten hos polismyndigheten. Under 2014 inlämnade Länsstyrelsen två sådana ärenden kopplade till LKAB:s verksamhet vid Gruvberget i Svappavaara till åklagarmyndigheten. Det ena ärendet gällde sprängning utanför villkorsgiven tidsram då LKAB på grund av säkerhetsskäl beslutade att spränga en dola (odetonerat sprängämne) den 28 november Också det andra ärendet inträffade under 2013 och gällde utsläpp av stoft till luft från kross- och sovringsanläggningen för Gruvbergsgods. 18. Åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi Redovisning av de betydande åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. LKAB är en av landets största energikonsumenter och utför därför undersökningar och åtgärder med syfte att spara energi. LKAB är ett transportintensivt företag som till stor del nyttjar tåg- och båttransporter för de stora flöden av malm, slig, produkter och varor som transporteras i gruvorna, mellan anläggningar, till hamnar och slutligen till kund. LKAB har identifierat transportområdet som en betydande aspekt i samband med införandet av miljö- och energiledningssystemet. Detta innebär att LKAB har fokus på transporterna i samband med anläggningsarbeten och även i arbetet med de kontinuerliga transporterna av produkter och insatsvaror i ett miljö- och energiperspektiv. 19. Ersättning av kemiska produkter mm De kemiska produkter och biotekniska organismer som kan befaras medföra risker för miljön eller människors hälsa och som under året ersatts med sådana som kan antas vara mindre farliga. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. LKAB ställer krav såväl på anställda hos entreprenörer som på egen personal vad gäller ordning, säkerhet, arbetsmiljö, miljö, brandskydd och källsortering. Arbetet med att förbättra hanteringen med kemiska produkter pågår kontinuerligt. För att i största möjliga mån förhindra att individer drabbas av ohälsa eller olycksfall till följd av användning av kemiska produkter ska alla kemiska produkter som tas in och används inom LKAB först bedömas ur hälso- och miljösynpunkt och godkännas av LKAB:s Kemiska Nämnd. Ett led i bedömningen är att se om produkten kan ersättas med något som är mindre farligt. Under 2014 har dock ingen farlig produkt kunnat ersättas av något mindre farligt.

14 Alla anställda inom LKAB-koncernen har läsrättigheter till kemikalieregistret ECOArchive. I registret kan man se vilka kemiska produkter, med tillhörande säkerhetsdatablad, varje specifik arbetsplats innehar och använder. 20. Avfall från verksamheten och avfallets miljöfarlighet Redovisning av de betydande åtgärder som genomförts under året i syfte att minska volymen avfall från verksamheten och avfallets miljöfarlighet. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. Ett flertal rutiner finns för hantering av det avfall som uppkommer inom industriområdet. Rutiner och anvisningar finns för hur avfallet ska hanteras samt information angående skyltning och kärl. Även dotterbolag och entreprenörer, verksamma inom industriområdena, omfattas av dessa anvisningar. Andelen sorterat avfall ut från LKAB:s industriområden ligger på en fortsatt hög nivå och insatserna fokuseras på att optimera flödet av avfall för att hålla god ordning och reda. Samtliga skyltar för de olika avfallsfraktionerna är utbytta på alla verksamhetsorter. Skyltarna är i ett större format med en enklare beskrivning av hur avfallet skall hanteras. Under året har uppbyggnad av nytt miljöförråd i Svappavaara startat. Det nya miljöförrådet är dimensionerat för att kunna omhändertaga allt farligt avfall som genereras i Svappavaara och Mertainen. En ny återvinningsgård har även byggts, med hårdgjorda ytor, fackindelning samt på en större yta för att kunna mottaga järn- och metallavfall samt övrigt verksamhetsavfall från den växande verksamheten på ett hållbart sätt. 21. Åtgärder för att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa Redovisning av de betydande åtgärder som genomförts under året med syfte att minska sådana risker som kan ge upphov till olägenheter för miljön eller människors hälsa. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. LKAB utför löpande undersökningar och åtgärder med syfte att minska risker som kan ge upphov till olägenhet för miljön eller människors hälsa. En del utförs ortsövergripande och andra är bundna till en specifik ort. LKAB anser att det är viktigt att skapa en helhetssyn avseende emissioner till vatten. Ett sätt att nå låga utsläppshalter via hållbara lösningar är att kombinera olika former av dellösningar där passiva reningssteg utgör en viktig pusselbit. Passiv vattenrening innebär i motsats till aktiv rening exempelvis inga tillsatser av främmande kemikalier eller nyttjade av tillförd energi. LKAB undersöker för närvarande möjligheterna att införa passiv eller semipassiv kväverening som nyttjar befintliga vattensystem och naturligt förekommande bakterier. Arbetet genomförs inom ett omfattande forskningsprojekt som delvis finansieras av Vinnova inom programmet för Strategiska innovationsområden och beräknas pågå fram till maj Konsortiet innefattar utöver gruvindustrin akademin i form av Luleå Tekniska Universitet, Uppsala universitet och Sveriges Lantbruksuniversitet. LKAB står vid sidan av Vinnova för merparten av det finansiella stödet i projektet och all praktisk pilotverksamhet är förlagd till LKAB:s verksamhetsområden. Projektet är uppdelat i tre delar där kväveavskiljningskapaciteten och tillämpbarheten ska fastställas vid nyttjande av biologiska barriärer, optimering av befintliga vattenmagasin samt nyttjande av flytande våtmarker.

15 Åtgärder mot diffus damning För att begränsa damningen från gruvindustriområdet i Svappavaara har damningsbegränsande åtgärder, i form av sopning med upptag, bevattning och saltning utförts under barmarkssäsongen. Vintertid hyvlas vägarna enligt rutin. LKAB besår vilande ytor med industrisådd löpande och asfalterar de vägar och upplagsyor där så är lämpligt. Åtgärder för att dämpa buller LKAB har de senaste tre åren arbetat intensivt med att begränsa buller från bolagets verksamhet i Svappavaraa. De relativt omfattande åtgärderna har gett resultat. LKAB har innehållit villkoret för buller under Även framöver kommer LKAB att bevaka tillkommande eller förändrade aktiviters bidrag till den totala bullersituationen. 22. Miljöpåverkan vid användning och omhändertagande av de varor som verksamheten tillverkar En sammanfattning av resultaten av de undersökningar som genomförts under året för att klarlägga miljöpåverkan vid användning och omhändertagande av de varor som verksamheten tillverkar samt vilka åtgärder detta eventuellt har resulterat i. Kommentar: Här bör redovisas de åtgärder som genomförts som en följd av verksamhetsutövarens egenkontrollansvar. I pelletstillverkningen ger LKAB:s magnetitmalm stora fördelar jämfört med konkurrenternas hematit. Drygt hälften av energibehovet i processen härrör från den värme som magnetiten avger när den omvandlas till hematit. Den positiva konsekvensen av detta är att LKAB nyttjar en mindre mängd fossila bränslen än konkurrenterna som använder hematitmalm. Hela 60 procent av energibehovet vid pelletiseringen tillgodoses på detta sätt. Därför kallar vi vår pellets för LKAB Green Pellets! 4 a Industriutsläppsverksamheter 4 a För verksamheter som enligt 1 kap. 2 andra stycket industriutsläppsförordningen (2013:250) är industriutsläppsverksamheter gäller, utöver vad som anges i 4, att textdelen ska innehålla följande (ord och uttryck i denna paragraf har samma betydelse som industriutsläppsförordningen): OBS! På länsstyrelsens informationswebb om SMP finns en mall som kan användas som komplement för ifyllande av b) BAT-slutsatser ( Om alternativvärd eller dispens från begränsningsvärde har beviljats, ska uppgift om beslutets innehåll redovisas. Beslutets innehåll: Om statusrapport har getts in ska dessutom anges tidpunkt för inlämnadet och till vilken myndighet detta har gjorts. Tidpunkt för inlämnadet: Myndighet: Dessutom ska vad som anges i följande underpunkter uppfyllas. a) För verksamhetsåret efter det att slutsatser om bästa tillgängliga teknik för huvudverksamheten har offentliggjorts, ska för varje slutsats som är tillämplig på verksamheten, redovisas en bedömning av hur verksamheten uppfyller den. Kommentar: Med verksamhetsår avses kalenderåret före det år rapporteringen sker. År för offentliggörande av slutsatser för huvudverksamheten: Tillämplig slutsats Bedömning b) Om verksamheten inte bedöms uppfylla en sådan enskild slutsats om bästa tillgängliga teknik som åsyftas i a) ska även redovisas vilka åtgärder som planeras för att uppfylla den, samt en bedömning av om åtgärderna antas medföra krav på tillståndsprövning eller anmälan. Även planerade ansökningar om alternativvärden respektive dispenser från begränsningsvärden ska redovisas. c) I de två därpå följande miljörapporterna ska redovisas hur arbetet med att uppfylla kraven enligt slutsatserna har fortskridit. d) Från och med det fjärde verksamhetsåret efter det att slutsatser om bästa tillgängliga teknik för huvudverksamheten offentliggjordes, ska årligen redovisas hur slutsatserna, satta i relation till eventuella

16 meddelade alternativvärden respektive dispenser från begränsningsvärden, uppfylls. I fråga om mätmetod, mätfrekvens och utvärderingsmetod ska tillämpas vad som anges i 5 femte och sjätte styckena. I slutsatserna om bästa tillgängliga teknik kan finnas bestämmelser som har betydelse för hur kontrollen ska utföras. I den mån alternativvärde har beviljats behöver endast visas att alternativvärdet uppfylls. Slutsats Kommentar Ej aktuellt. Bilageförteckning Lägg till de bilagor som är aktuella för verksamheten. Bilaga 1 Mätpunkter

17 Bilaga 1. Mätpunkter Vibrationer och luftstötar SVI12/SLU01 Bakom Gruvköket SVI13/SLU02 Varpvägen 29 SVI14/SLU03 Vargbacken

18 Recipientkontroll SVA53 SVA55 SVA24 SVA02 SVA65 SVA05 SVA73 SVA13 SVA63 Figur 6 Recipientkontroll utförs i dessa provtagningspunkter i och omkring Svappavaara. SVA02 Syväjärvi, vid utloppet SVA05 Järnvägsstollen SVA13 Liukattijoki, referens uppströms SVA24 Liukattijoki, nedströms SVA53 Luongasjoki, nedströms SVA55 Liukattijoki, nedströms SVA63 Kaivosjoki, uppströms SVA65 Pegeln Syväjärvi SVA73 Björkbäcken, Jöle

19 Grundvatten Figur 7 Nivåmätning grundvatten sker i SGN05-SGN10, SGN 21 och SGN 22. Vattenprovtagning sker regelbundet i SGN10-SGN18. SGN05 Bergborrad brunn nedan SGN06 Jordborrad brunn nedan SGN07 Bergborrad brunn nedan SGN08 Jordborrad brunn nedan SGN09 Bergborrad brunn nedan SGN10 Jordborrad brunn nedan SGN11 Rör gråbergsupplag V SGN12 Rör gråbergsupplag V SGN13 Rör gråbergsupplag V SGN14 Rör gråbergsupplag V SGN15 Rör gråbergsupplag Ö SGN16 Rör gråbergsupplag Ö SGN17 Rör gråbergsupplag Ö SGN18 Rör gråbergsupplag N referens SGN21 Jordborrad brunn invid Syväjärvi SGN22 Bergborrad brunn invid Syväjärvi
