1 ( SV ) SVENSKA Framsida Riskfri friläggning Thompson sårhake bruksanvisning: Anvisningar för inställning av Thompsons allmänna sårhakssystem och sårhaksystem för ryggraden Sida 2 BRUKSANVISNING/INNEHÅLLSFÖRTECKNING Innehållsförteckning Varningar + Försiktighet... 3 Enkelsidiga system Enkelsidig buk Enkelsidig huvud + hals Litotomi Magläge + Magläge Jack Knife Flank Dubbelsidiga buksystem Dubbelsidiga huvud- + halssystem... 8 Tillbehör... 9 Bordsfäste med obegränsad höjdinställning... 9 Förlängningsskenor... 9 Jackson-ramadapter för ryggrad... 9 Handtag + blad S-lås Snabbvinkel Finjusterbar Fastsättning + borttagning av snabbfästhandtag (Clip-on) Handtag + påglidningsfäste OBS: Eftersom vi ständigt strävar efter att tillhandahålla så bra produkter som möjligt kan vissa bilder i denna bruksanvisning se lite annorlunda ut än den produkt som mottagits. Sida 3 BRUKSANVISNING/VARNINGAR + FÖRSIKTIGHET FÖRSIKTIGHET: Undvik att trycka på patientens kropp med ramens komponenter för att förhindra nervskador. Vi rekommenderar att man lättar på trycket på sårhakarna var 20:e minut för att säkerställa tillräckligt blodflöde. Thompsons sårhake levereras icke-steril. Se bruksanvisningen för Thompsons sårhake vad gäller anvisningar om rengöring, sterilisering och hantering. Se bruksanvisningen för Thompsons sårhake vad gäller övriga varningar och försiktighetsåtgärder. Se respektive bruksanvisning för höft, laparoskopisk, sårhake för Bollings mitralklaff, MIS PLA sårhakssystem eller belysningprodukter. BESÖK OSS PÅ NÄTET: THOMPSONSURGICAL.COM Sida 4 Ensidig inställning STEG 1: BORDSFÄSTE Placera Elite bordsfäste på skenan över det sterila överdraget och vrid ratten medurs för att dra åt. BRUKSANVISNING FÖR THOMPSON SÅRHAKE/FRÅGOR ELLER YTTERLIGARE INFORMATION: Sida 5 Ensidig inställning (fortsättning) STEG 2: TVÄRSTAG Sätt in tvärstaget i Elite-bordsfästet, positionera och vippa vinkelfästets handtag för att låsa fast. (A) STEG 3: VINKLADE ARMAR Sätt i en vinklad arm i tvärstagets fäste, positionera och vippa vinkelfästets handtag för att låsa fast. Upprepa med den andra vinklade armen och tvärstagets fäste (B) STEG 3: FÖRLÄNGNINGSARM FÖR NJURSYSTEM Sätt i förlängningsarmen i tvärstagets fäste, positionera och vippa vinkelfästets handtag för att låsa fast. BESÖK OSS PÅ NÄTET: THOMPSONSURGICAL.COM Sida 6 Dubbelsidig bukinställning STEG 1: BORDSFÄSTEN Placera Elite bordsfäste på skenan över det sterila överdraget och vrid ratten medurs för att dra åt. Upprepa på andra sidan av bordet. Sida 7 Dubbelsidig bukinställning (fortsättning) STEG 2: DUBBELSIDIGT TVÄRSTAG Sätt med hjälp av en assistent in det dubbelsidiga tvärstagets båda ändar i Elite-bordsfästets övre fästen, positionera och vippa vinkelfästets handtag för att låsa fast. (A) STEG 3: VINKLADE ARMAR Sätt i den vinklade armen i Elite-bordsfästets nedre fäste, positionera och vippa vinkelfästets handtag för att låsa fast. Upprepa vid behov på andra sidan. (B) STEG 3: NEDRE BUKTVÄRSTAGET Sätt med hjälp av en assistent in det nedre buktvärstagets båda ändar i Elite-bordsfästets nedre fästen, positionera och vippa vinkelfästets handtag för att låsa fast. Sida 8 Dubbelsidig inställning för huvud och hals STEG 1: BORDSFÄSTEN Placera Elite bordsfäste på skenan över det sterila överdraget och vrid ratten medurs för att dra åt. Upprepa på andra sidan av bordet. STEG 2: VINKLADE ARMAR Sätt i den vinklade armen i Elite-bordsfästets fäste, positionera och vippa vinkelfästets handtag för att låsa fast. Upprepa på andra sidan. Sida 9 Tillbehör BORDSFÄSTEN MED OBEGRÄNSAD HÖJDINSTÄLLNING Placera bordsfästen med obegränsad höjdinställning på skenan över det sterila överdraget och vrid den nedre ratten medurs för att dra åt. Skjut den till önskad höjd och vrid handtaget medurs för att dra åt. OBS: Försök inte att justera bordsfästets höjd när ramkomponenter är fastsatta utan att stötta ramkomponenternas vikt med handen. Om detta inte görs kommer stolpen inte kunna glida fritt när höjdjusteringar görs. FÖRLÄNGNINGSSKENOR Placera förlängningsskenan på skenan över det sterila överdraget och vrid ratten medurs för att dra åt. När den sitter fast kan ett Thompson-bordsfäste läggas till. OBS: Förlängningsskenan är endast för fastsättning av Thompsons sårhakar. ANVÄND INTE med andra sårhakar som kanske inte är kompatibla. JACKSON-RAMADAPTER Placera Jackson-ramadaptern på bordet och vrid ratten medurs för att dra åt den. När den sitter fast kan ett Thompson-bordsfäste läggas till. OBS: Jackson-ramadapter är endast för fastsättning av Thompsons sårhakar. ANVÄND INTE med andra sårhakar som kanske inte är kompatibla. Sida 10 Handtag + blad S-LÅS HANDTAG + BLAD Fäst bladet på handtaget genom att trycka på kolvknappen och sätta i bladnippeln. Tryck på kolvknappen för att släppa bladet och växla mellan vridbar och låst position. Inlaga: 1 - Vrid 2 - Låst SNABBA VINKELHANDTAG Bladen kan vinklas 45º uppåt eller nedåt för hand eller med T-handtaget. FINJUSTERBARA HANDTAG Frilägg bladen ytterligare genom att vrida den finjusterbara ratten medurs. Släpp spänningen genom att trycka på spärrhaken. Sida 11 Handtag + blad (fortsättning) FASTSÄTTNING AV SNABBFÄSTHANDTAG (CLIP-ON) När fästet är i upplåst läge - knipsa fast på önskad plats, placera bladet i snittet och vippa vinkelfästets handtag för att låsa fast. BORTTAGNING AV SNABBFÄSTHANDTAG (CLIP-ON) Vippa vinkelfästet till upplåst läge, nyp tag i vinkelfästets bakre del med tummen och pekfingret och lyft försiktigt uppåt och av armen. HANDTAG + ALTERNATIVET PÅGLIDNINGSFÄSTE (SLIDE-ON) Skjut det universella fästet på ramarmen. Skjut in handtaget i det universella fästet, positionera bladet enligt önskan och vrid ratten medurs för att dra åt. Baksida Symboltext: Tillverkare Auktoriserad EG-rep CE-märkning Varningar/Försiktighetsåtgärder Ej steril

2 Uncompromised Exposure Thompson Retractor User Manual: SET UP INSTRUCTIONS FOR THOMPSON GENERAL + SPINE RETRACTOR SYSTEMS

3 USER MANUAL / TABLE OF CONTENTS Table of Contents Warnings + Cautions... 3 Unilateral Systems Unilateral Abdominal Unilateral Head + Neck Lithothomy Prone + Prone Jack Knife Flank Bilateral Abdominal Systems Bilateral Head + Neck Systems... 8 Accessory Products... 9 Infinite Height Rail Clamp... 9 Rail Extenders... 9 Jackson Spine Frame Adapter... 9 Handles + Blades S-Lock Quick Angle Micro-Adjustable Clip-on Handle Attachment + Removal Handle + Slide-on Joint NOTE As we continually strive to provide the best products possible, some of the images in this user manual may appear slightly 2 different THOMPSON from the RETRACTOR product USER received. MANUAL QUESTIONS OR ADDITIONAL INFORMATION:

4 USER MANUAL / WARNINGS + CAUTIONS CAUTION: Avoid compressing the patient s body with frame components to prevent nerve damage. PRECAUCIÓN: Evite comprimir el cuerpo del paciente con los componentes estructurales para evitar daños en los nervios. ATTENTION : évitez de comprimer le corps du patient avec les composants du cadre afin d empêcher toute lésion nerveuse. VORSICHT: Vermeiden Sie ein Einzwängen des Körpers des Patienten durch Rahmenkomponenten, um Nervenschäden zu vermeiden. ATTENZIONE: Evitare di comprimere il corpo del paziente con i componenti della struttura per evitare danni al sistema nervoso. ВНИМАНИЕ: Избягвайте притискане на тялото на пациента с компоненти на рамката, за да предотвратите увреждането на нерви. POZOR: Dbejte na to, abyste tělo pacienta nemačkali komponenty rámu, mohlo by dojít k poškození nervů. VOORZICHTIG: Voorkom dat er op het lichaam van de patiënt wordt gedrukt met frameonderdelen, om zenuwbeschadiging te voorkomen. ETTEVAATUST! Närvikahjustuste vältimiseks ärge kompresseerige raamikomponentidega patsiendi keha. ΠΡΟΦΥΛΑΞΗ: Αποφεύγετε τη συμπίεση του σώματος του ασθενούς με εξαρτήματα πλαισίου για την αποφυγή πρόκλησης βλάβης σε νεύρα UZMANĪBU! Lai netraumētu kādu nervu, rāmja komponentos nedrīkst iespiest nevienu pacienta ķermeņa daļu. DĖMESIO! Paciento kūno neprispauskite rėmo komponentais, kad nepažeistumėte nervų. PRZESTROGA: Aby zapobiec uszkodzeniu nerwów, należy unikać wywierania nacisku na ciało pacjenta za pomocą elementów ramy. CUIDADO: Evite a compressão do corpo do paciente com os componentes da estrutura, de forma a evitar danos nos nervos. ATENȚIE: Evitați presarea corpului pacientului cu componentele cadrului pentru a preveni lezarea nervilor. We recommend relaxing tension on retractors every 20 minutes to ensure proper blood flow. Se recomienda reducir la tensión del separador cada 20 minutos para garantizar un flujo sanguíneo adecuado. Nous recommandons de relâcher la tension des écarteurs toutes les 20 minutes pour garantir une bonne circulation sanguine. Wir empfehlen, alle 20 Minuten die Spannung der Retraktoren zu reduzieren, um den Blutfluss zu gewährleisten. Si consiglia di allentare la tensione sui divaricatori ogni 20 minuti per garantire il corretto flusso di sangue. Препоръчваме отпускане на напрежението върху ретракторите на всеки 20 минути, за да се гарантира правилен приток на кръв. Doporučujeme povolovat retraktor každých 20 minut pro zajištění správného prokrvení. Wij raden aan om elke 20 minuten de spanning van de wondspreiders te halen om goede bloedstroom te verzekeren. Soovitame nõuetekohase verevoolu tagamiseks survet retraktoritele iga 20 minuti järel vähendada. Συνιστάται η χαλάρωση της τάνυσης στους διαστολείς κάθε 20 λεπτά, ώστε να διασφαλίζεται η καλή κυκλοφορία του αίματος. Mēs iesakām reizi 20 minūtēs samazināt retraktora nostiepi, lai nodrošinātu pienācīgu asins plūsmu. Rekomenduojame kas 20 minučių atlaisvinti retraktorių įtempimą, kad užtikrintumėte tinkamą kraujotaką. Zalecamy zwolnienie napięcia rozwieraczy co 20 minut w celu zapewnienia prawidłowego przepływu krwi. Recomendamos o relaxamento dos retratores a cada 20 minutos, de forma a assegurar o correto fluxo sanguíneo. Vă recomandăm să detensionați retractoarele la fiecare 20 de minute pentru a asigura un flux sanguin adecvat. UPOZORNENIE: Zabráňte tlačeniu na telo pacienta komponentmi rámu, aby ste predišli poškodeniu nervov. POZOR: Pazite, da sestavni deli ogrodja ne bodo pritiskali ob bolnikovo telo, saj lahko to povzroči poškodbe živcev. VARNING: Undvik att trycka på patientens kropp med ramdelarna för att förhindra nervskador. فلت نم ةياقولل راطإلا تانوكمب ضيرملا مسج ىلع طغضلا بنجت :هيبنت.باصعألا स वध न : त त र क क षत क र कन क ल ए मर ज क शर र क फ र म क घटक स स प ड त करन स बच 注意 : 神経の損傷を防ぐため フレーム部分で患者の身体に圧力をかけることは避けて下さい ВНИМАНИЕ! Чтобы предотвратить повреждение нервов, следует избегать сдавления тела пациента компонентами рамки. 注意 : 避免使用框架构件挤压患者的身体, 以防造成神经损伤 Odporúčame každých 20 minút povoliť napätie retraktorov na zabezpečenie správneho prietoku krvi. Priporočamo, da retraktor vsakih 20 minut sprostite, da zagotovite ustrezen pretok krvi. Vi rekommenderar att minska på trycket på sårhaken var 20:e minut för att säkerställa tillräckligt blodflöde. مدلا قفدت نامضل ةقيقد 20 لك تادعب ملا ىلع رتوتلا ةدح فيفختب يصون نحن.ةحيحص ةروصب उच त रक त प रव ह स न श च त करन क ल ए हम हर 20 म नट म प रत य कर षक क तन व म ढ ल द न क सल ह द त ह 正常な血流を確保するため 20 分毎にリトラクターを緩めることをお勧めします Рекомендуется ослаблять напряжение на ретракторах каждые 20 минут, чтобы обеспечить нормальный кровоток. 我们建议每隔 20 分钟释放牵引器的压力一次, 确保血液正常流动 The Thompson Retractor is provided in a non-sterile condition. Refer to Thompson Retractor IFU for cleaning, sterilization, and care instructions. El separador de Thompson se distribuye sin esterilizar. Consulte las instrucciones de uso del separador de Thompson para obtener indicaciones sobre la limpieza, la esterilización y el cuidado del dispositivo. Le Thompson Retractor est fourni dans un emballage non stérile. Consultez le mode d emploi du Thompson Retractor pour prendre connaissance des consignes de nettoyage, de stérilisation et d entretien. Der Thompson Retractor wird unsteril geliefert. Angaben zur Reinigung, Sterilisation und Pflege sind der Gebrauchsanweisung für den Thompson Retractor zu entnehmen. Il divaricatore Thompson viene fornito non-sterile. Fare riferimento all IFU del divaricatore Thompson per le istruzioni di pulizia, sterilizzazione e cura. Ретракторите Thompson се доставят в нестерилно състояние. Вижте инструкциите за употреба на ретракторите Thompson за инструкции относно почистването, стерилизирането и грижите за продукта. Retraktor Thompson je dodáván v nesterilním stavu. Pokyny pro čištění, sterilizaci a péče naleznete v informacích pro používání retraktoru Thompson. De Thompson Retractor wordt in een niet-steriele omgeving geleverd. Raadpleeg de gebruikershandleiding voor de Thompson Retractor voor reinigings-, sterilisatie- en zorginstructies. Ettevõtte Thompson retraktor tarnitakse mittesteriilsena. Vaadake ettevõtte Thompson retraktori kasutusjuhendist puhastamise, steriliseerimise ja hooldamise juhiseid. Ο διαστολέας Thompson παρέχεται μη αποστειρωμένος. Ανατρέξτε στις Οδηγίες Χρήσης του διαστολέα Thompson για πληροφορίες σχετικά με τον καθαρισμό, την αποστείρωση και τη φροντίδα. Thompson retraktors piegādes brīdī nav sterils. Norādījumus par tīrīšanu, sterilizēšanu un apkopi meklējiet Thompson retraktora lietošanas pamācībā. Thompson Retractor pristatomas nesterilus. Valymo, sterilizavimo ir priežiūros instrukcijas rasite Thompson Retractor naudojimo instrukcijoje. Rozwieracz Thompson Retractor dostarczony jest w stanie niesterylnym. Należy zapoznać się z instrukcjami dotyczącymi użytku rozwieracza Thompson Retractor odnośnie jego czyszczenia, sterylizacji i obsługi. O Retrator Thompson é fornecido num estado não esterilizado. Consulte as instruções de utilização do Retrator Thompson para limpeza, esterilização e instruções de manutenção. Retractorul Thompson este furnizat în mediu nesteril. Consultați instrucțiunile de utilizare ale retractorului Thompson pentru informații cu privire la curățare, sterilizare și întreținere. Retraktor Thompson sa dodáva v nesterilnom stave. Informácie o čistení, sterilizácii a starostlivosti nájdete v používateľskej príručke pre retraktor Thompson. Reference the Thompson Retractor IFU for additional warnings and cautions. Consulte las instrucciones de uso del separador de thompson para informarse sobre las advertencias y precauciones adicionales. Consultez le mode d emploi du thompson retractor pour prendre connaissance des avertissements et précautions supplémentaires. Zusätzliche warnhinweise und vorsichtsmassnahmen sind der gebrauchsanweisung für den thompson retractor zu entnehmen. Fare riferimento all ifu del divaricatore thompson per ulteriori avvertenze e precauzioni. Вижте инструкциите за употреба на ретракторите thompson за допълнителни предупреждения и точки за внимание. Další varování a upozornění naleznete v informacích pro používání retraktoru thompson. Raadpleeg de gebruikershandleiding voor de thompson retractor voor aanvullende waarschuwingen. Vaadake ettevõtte thompson retraktori kasutusjuhendist lisahoiatusi ja ettevaatusabinõusid. Ανατρεξτε στις οδηγιες χρησης του διαστολεα thompson για προσθετες προειδοποιησεις και προφυλαξεις. Papildu brīdinājumus un piesardzības pasākumus meklējiet thompson retraktora lietošanas pamācībā. Papildomus įspėjimus ir atsargumo priemones rasite thompson retractor naudojimo instrukcijoje. Należy zapoznać się z instrukcjami dotyczącymi użytku rozwieracza thompson retractor odnośnie dodatkowych ostrzeżeń i przestróg. Consulte as instruções de utilização do retrator thompson para avisos e precauções adicionais. Consultați instrucțiunile de utilizare ale retractorului thompson pentru avertismente și atenționări suplimentare. Ďalšie výstrahy a upozornenia si pozrite v používateľskej príručke pre retraktor thompson. Retraktor Thompson Retractor je ob dobavi nesterilen. Za navodila glede čiščenja, sterilizacije in nege glejte navodila za uporabo (IFU) retraktorja Thompson Retractor. Thompson Retractor levereras i icke-sterilt tillstånd. Referera till bruksanvisningen för Thompson Retractor för rengöring, sterilisering och skötselråd. ةدعب م مادختسا تاداشرإ عجار.ةمقعم ريغ ةلاحب Thompson ةدعب م رفوتت.ةيانعلاو ميقعتلاو فيظنتلا تاداشرإ ىلع فرعتلل Thompson Thompson प रत य कर षक ज व ण रह त ह लत म प रद न क य ज त ह सफ ई, व स क रमण और द खभ ल क न र द श क ल ए थ म पसन प रत य कर षक आई.एफ.य क स दर भ ल Thompson リトラクターは非滅菌状態で提供されています 洗浄 滅菌及びメンテナンス方法については Thompson リトラクター IFUをご参照下さい Ретрактор фирмы Thompson поставляется нестерильным. Указания по очистке, стерилизации и уходу за инструментами приводятся в инструкции по пользованию (IFU) ретрактором фирмы Thompson. Thompson 牵引器在非灭菌条件下提供 请参阅 Thompson 牵引器使用说明 了解清洁 消毒和保养说明 Za dodatna opozorila glejte navodila za uporabo (ifu) retraktorja thompson retractor. Referera till bruksanvisningen för thompson retractor för flera varningar och försiktighetsåtgärder. تاهيبنتلاو تاريذحتلا ىلع فرعتلل Thompson ةدعب م مادختسا تاداشرإ عجار.ةيفاضإلا अत र क त च त वन य और स वध न य क ल ए Thompson प रत य कर षक आई.एफ.य क स दर भ ल この他の注意事項及び警告事項についてはThompson リトラクター IFU をご参照下さい Дополнительные рекомендации и меры предосторожности при пользовании ретрактором фирмы Thompson приводятся в инструкции по пользованию (IFU). 参阅 Thompson 牵引器使用说明 了解其他警告和注意事项 For Hip, Laparoscopic, Bolling Mitral Valve Retractor, or MIS PLA Retractor Systems, reference corresponding User Manual for each. Para obtener información sobre sistemas separadores de caderas, laparoscopia, válvula mitral bolling o MIS PLA, consulte el manual de usuario correspondiente para cada uno. Pour l écarteur à hanche, l écarteur laparoscopique, l écarteur de valve mitrale bolling ou les systèmes d écarteurs MIS PLA, consultez les modes d emploi respectifs de ces appareils. Bei hüftretraktoren, laparoskopiehaltern, bolling-mitralklappenretraktoren oder MIS PLSretraktorsystemen das jeweilige benutzerhandbuch beachten. Per il divaricatore per anca, laparoscopia, valvola mitrale bolling o i sistemi con il divaricatore MIS PLA, fare riferimento al relativo manuale d uso per ciascuno di essi. За информация относно бедрени, лапароскопски, ретрактори за митрална клапа тип болинг или ретракторни системи мис пла вижте съответното ръководство за потребителя. Informace o kyčelních retraktorech, laparoskopických retraktorech, systému bolling mitral valve retractor nebo systému retraktoru MIS PLA naleznete v příslušných návodech k použití. Raadpleeg de overeenkomende gebruikershandleiding voor elk van de heup-, laparoscopische, bollende mitralisklepspreiders of MIS PLA-spreidsystemen. Puusade, laparoskoopia, bollingi mitraalklapi retraktori või MIS PLA rektraktorsüsteemide kohta vaadake vastavaid kasutusjuhendeid. Για διαστολεα ισχιου, λαπαροσκοπικων επεμβασεων, μητροειδους βαλβιδας bolling ή για συστηματα διαστολεων MIS PLA, ανατρεξτε στο αντιστοιχο εγχειριδιο χρησης καθε εξαρτηματος. Informāciju par gūžas, laparoskopijas, bolling mitrālā sirds vārstuļa retraktoru vai MIS PLA retraktoru sistēmām meklējiet attiecīgajā lietotāja rokasgrāmatā. Informaciją apie klubų, laparoskopinio, bollingo mitralinio vožtuvo retraktorius arba MIS PLA retraktorių sistemas rasite kiekvieno atitinkamame naudojimo vadove. W przypadku użycia rozwieracza biodrowego, laparoskopowego, zastawkowego oraz kręgowego należy zapoznać się w każdym przypadku z odpowiednim podręcznikiem użytkownika. Para retrator para anca, laparoscópico, de válvula mitral tipo bolling ou deslocação de sistemas de retrator, consulte o manual do utilizador correspondente de cada um. În ceea ce privește retractorul pentru șold, laparoscopic și valva mitrală bolling sau sistemele cu retractor MIS PLA, consultați manualul de utilizare ce corespunde fiecărui tip. V prípade systémov bokového retraktora, laparoskopického retraktora, bollingovho retraktora mitrálnej chlopne alebo retraktora MIS PLA si prezrite príslušnú používateľskú príručku. Za retraktor, ki se uporablja za bok, laparoskopski retraktor, retraktor za mitralno zaklopko (bolling) oz. za retraktorske sisteme MIS PLA glejte ustrezne uporabniške priročnike. Vad gäller sårhake för höfter, laparoskopi eller bollings mitralklaff, eller för MIS PLA (titthåls) sårhakssystem, referera till motsvarande handbok för var och en av dem. يلارتملا مامصلا تالضع وأ نطبلا تالضع وأ كر ولا تالضع ةدعب م ةمظنأ ىلإ ةبسنلاب.اهنم لكل بسانملا مدختسملا ليلد عجار ةءاضإلا تاجتنم وأ MIS PLA ةدعب م وأ न त ब, ल प र स क प क, ब इल ग म ट रल व ल व प रत य कर षक, एम.आई.एस प.एल.ए प रत य कर षक प रण ल, य प रद प त उत प द, क स दर भ क ल ए प रत य क क उपय गकर त प स त क क स दर भ ल 臀部 腹腔鏡 ボーリング僧帽弁リトラクター MIS PLA リトラクターシステム又はイルミネーション製品については 対応するユーザーマニュアルをご参照下さい Существуют отдельные руководства пользователя для бедренных ретракторов, систем лапароскопических ретракторов, Bolling ретракторов митрального клапана, систем ретракторов для малоинвазивной хирургии с задним доступом к поясничному отделу, (MIS PLA), а также осветительных приборов. Перед началом пользования рекомендуется ознакомиться с ними. 对于臀部 腹腔镜检查手术 Bolling 二尖瓣牵引器 MIS PLA 牵引器系统或照明产品, 请参阅其各自的 用户手册 VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 3

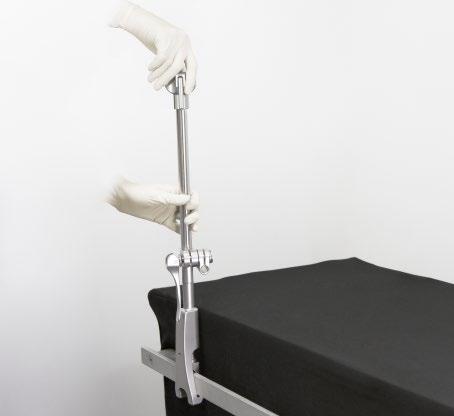

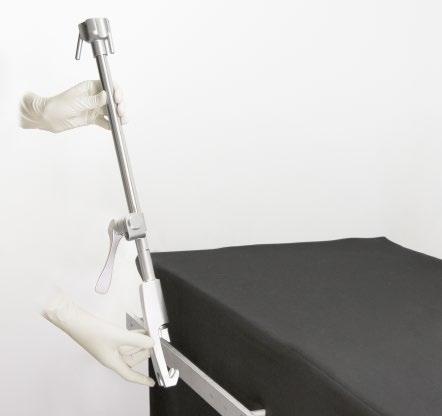

5 USER MANUAL / UNILATERAL SET UP Unilateral Set Up A B STEP 1: RAIL CLAMP Place Elite Rail Clamp onto the rail over the sterile drape and turn top knob clockwise to tighten. 4 THOMPSON RETRACTOR USER MANUAL QUESTIONS OR ADDITIONAL INFORMATION:

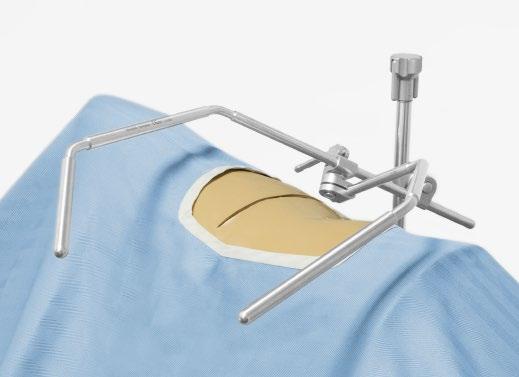

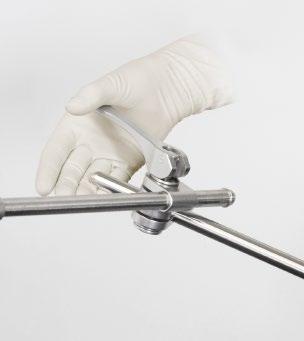

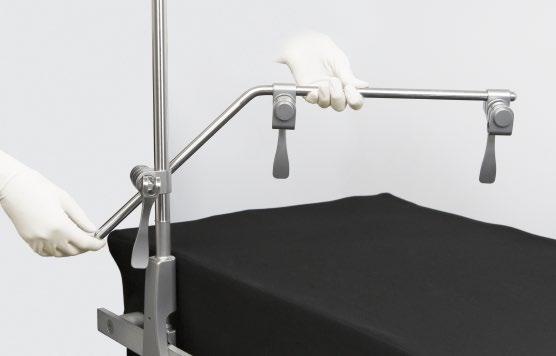

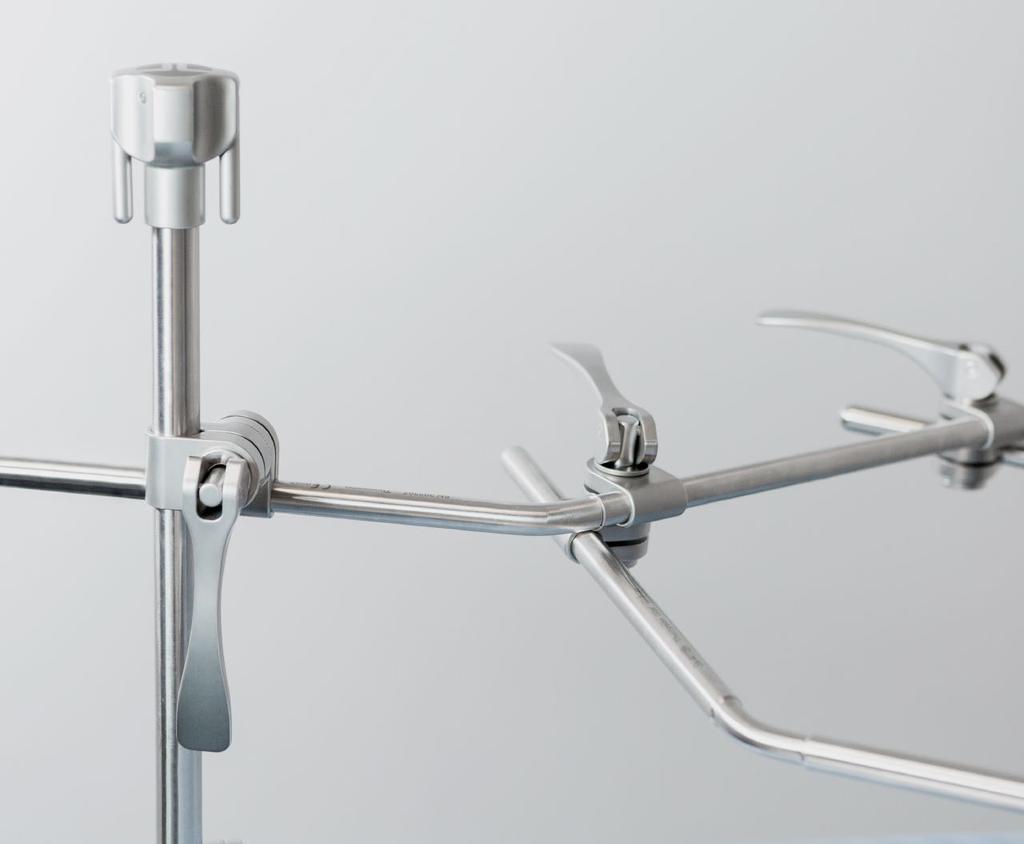

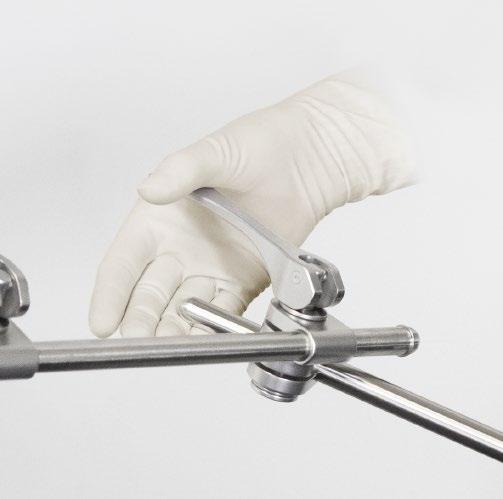

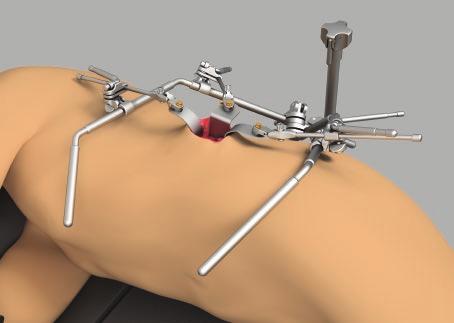

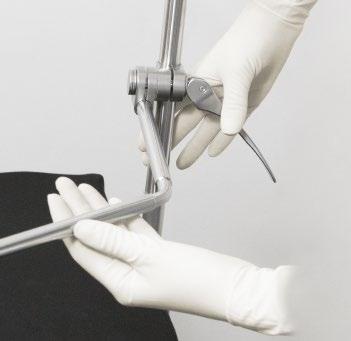

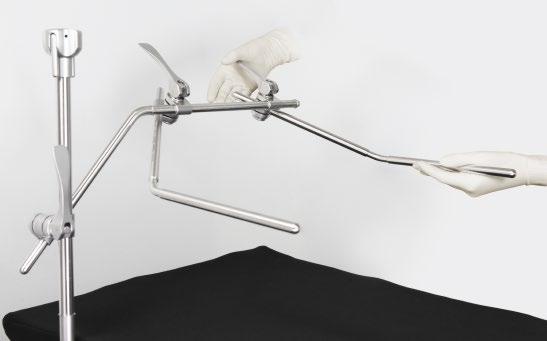

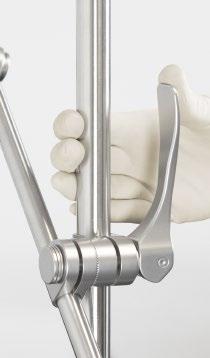

6 USER MANUAL / UNILATERAL SET UP ( CONTINUED ) Unilateral Set Up ( Continued ) STEP 2: CROSSBAR Insert the crossbar into the joint on the Elite Rail Clamp, position, and flip cam joint handle to lock. A B (A) STEP 3: ANGLED ARMS Insert an angled arm into the joint on the crossbar, position, and flip the cam joint handle to lock. Repeat with second angled arm and crossbar joint. A (B) STEP 3: KIDNEY SYSTEM EXTENSION ARM Insert the extension arm into the joint on the crossbar, position, and flip the cam joint handle to lock. B VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 5

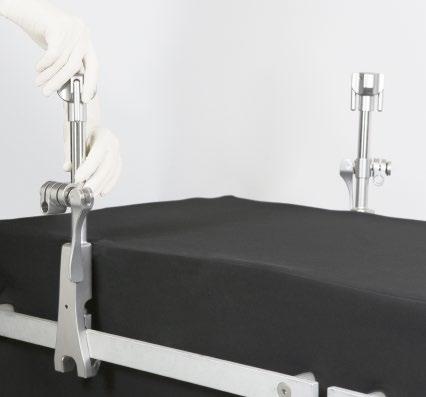

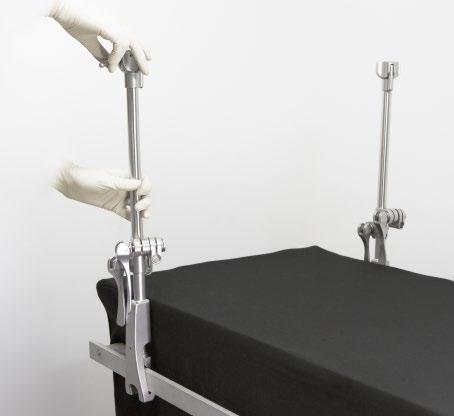

7 USER MANUAL / BILATERAL ABDOMINAL SET UP Bilateral Abdominal Set Up A B STEP 1: RAIL CLAMPS Place Elite Rail Clamp onto the rail over the sterile drape and turn top knob clockwise to tighten. Repeat on opposite side of table. 6 THOMPSON RETRACTOR USER MANUAL QUESTIONS OR ADDITIONAL INFORMATION:

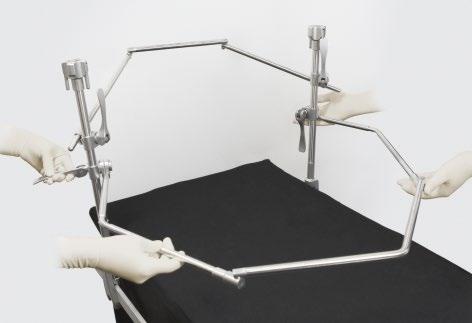

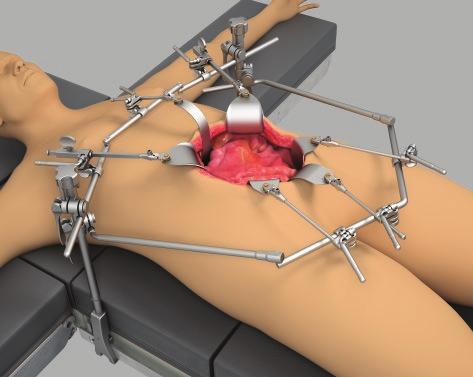

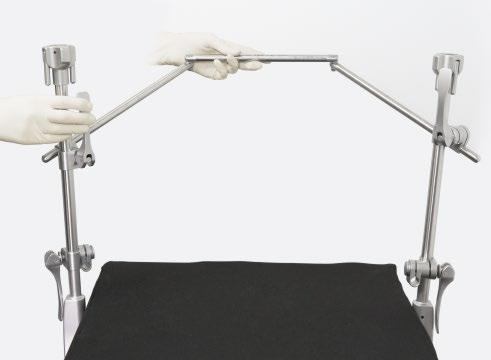

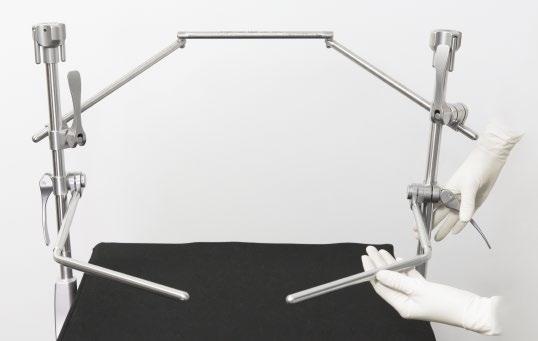

8 USER MANUAL / BILATERAL ABDOMINAL SET UP ( CONTINUED ) Bilateral Abdominal Set Up ( Continued ) STEP 2: BILATERAL CROSSBAR With the help of an assistant, insert each end of Bilateral Crossbar into top joints on the Elite Rail Clamps, position, and flip cam joint handles to lock. (A) STEP 3: ANGLED ARMS Insert the angled arm into the bottom joint on the Elite Rail Clamp, position, and flip the cam joint handle to lock. Repeat on opposite side if desired. A (B) STEP 3: LOWER ABDOMINAL BAR With the help of an assistant, insert each end of Lower Abdominal Bar into bottom joints on the Elite Rail Clamps, position, and flip joint handle to lock. B VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 7

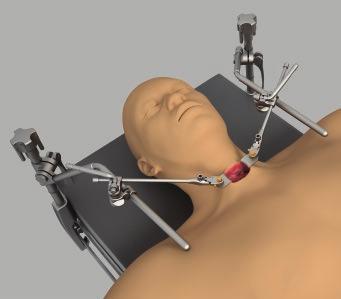

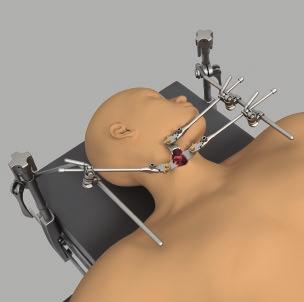

9 USER MANUAL / BILATERAL HEAD + NECK SET UP Bilateral Head and Neck Set Up STEP 1: RAIL CLAMPS Place Elite Rail Clamp onto the rail over the sterile drape and turn top knob clockwise to tighten. Repeat on opposite side of table. STEP 2: ANGLED ARMS Insert the angled arm into the joint on the Elite Rail Clamp, position, and flip the cam joint handle to lock. Repeat on opposite side. 8 THOMPSON RETRACTOR USER MANUAL QUESTIONS OR ADDITIONAL INFORMATION:

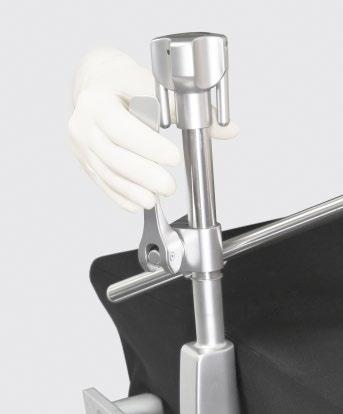

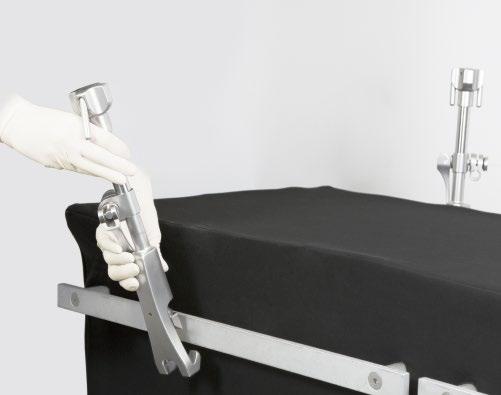

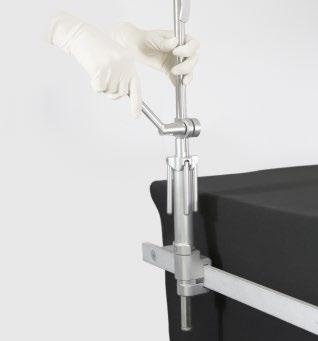

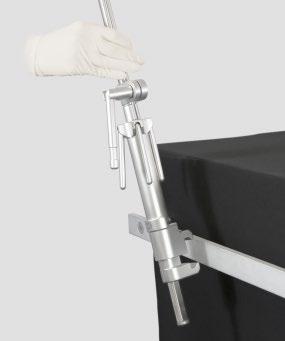

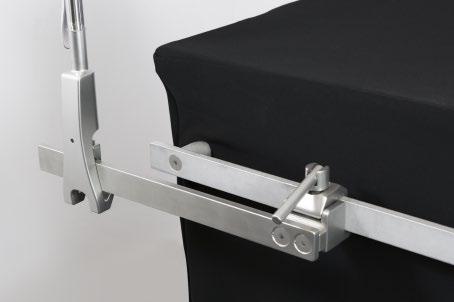

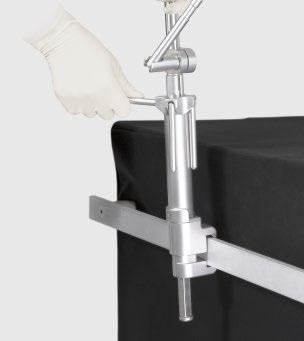

10 USER MANUAL / ACCESSORY PRODUCTS Accessory Products INFINITE HEIGHT RAIL CLAMPS Place IHRC onto the rail over sterile drape and turn bottom knob clockwise to tighten. Slide post to desired height and turn handle clockwise to tighten. NOTE: Do not attempt to adjust IHRC height with frame components attached unless supporting the weight of the frame components with a hand. The post will not slide easily during height adjustments if this is not done. RAIL EXTENDERS Place Rail Extender onto the rail over the sterile drape and turn knob clockwise to tighten. Once secured, a Thompson rail clamp may be added. NOTE: Rail Extender is for attachment of Thompson Retractors only. DO NOT use with other retractors as it may not be compatible. JACKSON FRAME ADAPTER Place Jackson Frame Adapter onto table and turn knob clockwise to tighten. Once secured, a Thompson rail clamp may be added. NOTE: Jackson Frame Adapter is for attachment of Thompson Retractors only. DO NOT use with other retractors as it may not be compatible. VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 9

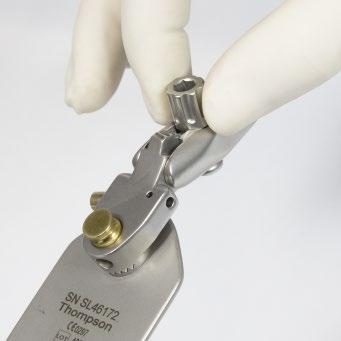

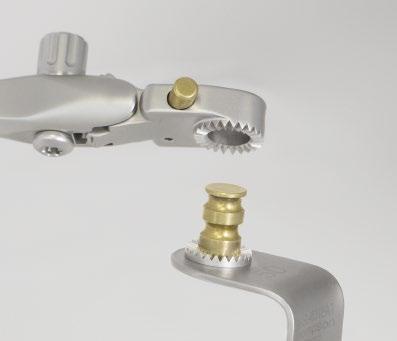

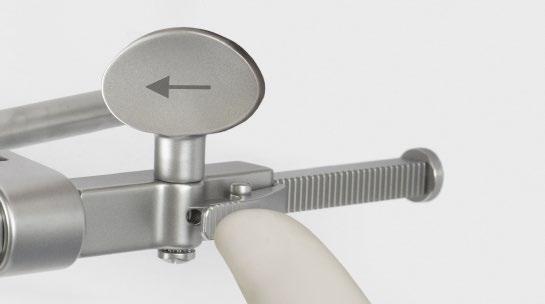

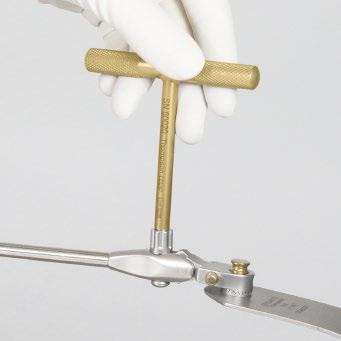

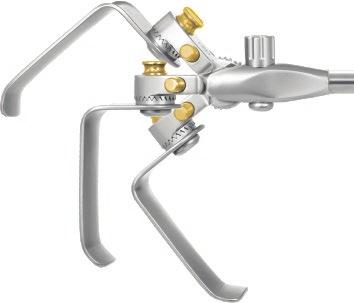

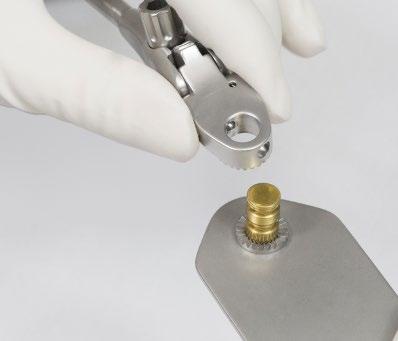

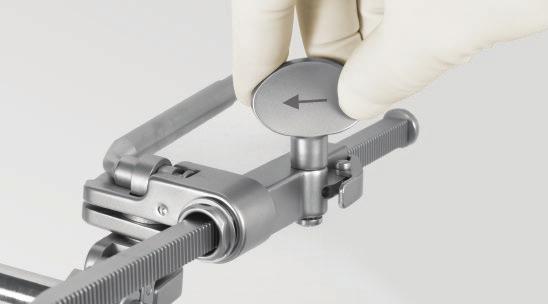

11 USER MANUAL / HANDLES + BLADES Handles + Blades S-LOCK HANDLES + BLADES Attach blade to handle by pushing plunger and inserting blade nipple. Push plunger to release blade and switch between 'swivel' and 'locked' positions. 1 - Swivel 2 - Locked QUICK ANGLE HANDLES Blades may be angled 45º up or down by hand or with T-Handle. MICRO-ADJUSTABLE HANDLES Retract blades further by turning the Micro-Adjustable Handle knob clockwise. Release tension by pressing the pawl. 10 THOMPSON RETRACTOR USER MANUAL QUESTIONS OR ADDITIONAL INFORMATION:

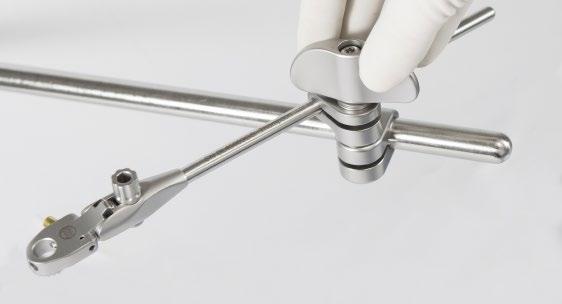

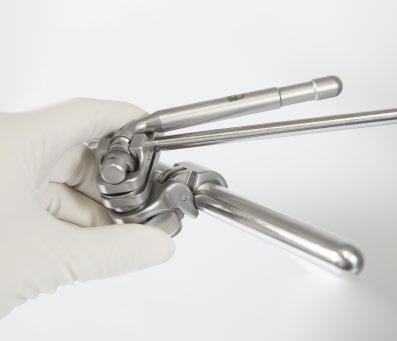

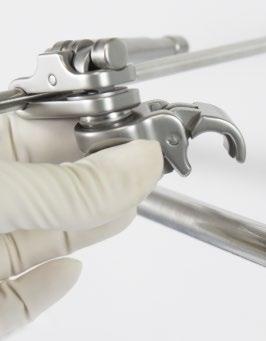

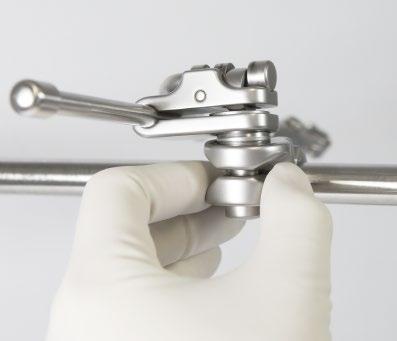

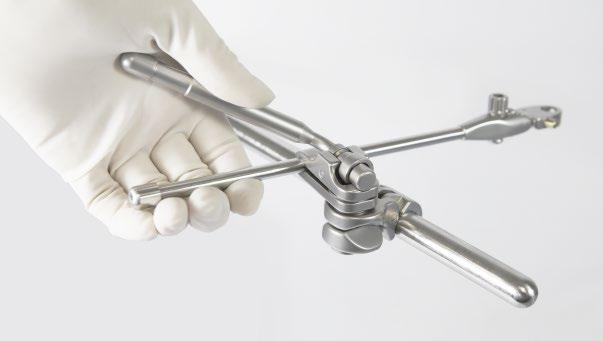

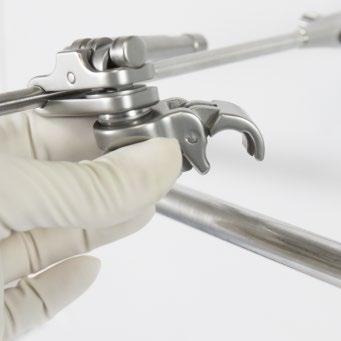

12 USER MANUAL / HANDLES + BLADES Handles + Blades ( Continued ) CLIP-ON HANDLE ATTACHMENT With joint in unlocked position, clip to frame in desired location, position blade in the incision, and flip the cam joint handle to lock in place. CLIP-ON HANDLE REMOVAL Flip cam joint handle to unlocked position, pinch back of cam joint with thumb and index finger, and gently lift up off of arm. HANDLE + SLIDE-ON JOINT OPTION Slide Universal Joint onto frame arm. Slide handle into Universal Joint, position blade where desired, and turn joint knob clockwise to tighten. VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 11

13 For a Free Trial Call Today * Rev D trum Uncompromised Exposure VISIT US ONLINE: THOMPSONSURGICAL.COM East Cherry Bend Road Traverse City, Michigan phone: fax: thompsonsurgical.com EC REP Emergo Europe Prinsessegracht AP The Hague THE NETHERLANDS * Free trial valid for U.S. customers only. Customers outside U.S. please call for availability Thompson Surgical Instruments, Inc. Traverse City, Michigan. Printed in the U.S.A. S-Lock, PLA, and the T Circle logomark are Registered Trademarks of Thompson Surgical Instruments, Inc. Patents: US , US , US , US , US , US , US , US , US , US , US , US , US , US , US Other patents pending Symbol Legend: EC REP 0297 Manufacturer Authorized EC Rep CE Mark Warnings / Precautions Non-Sterile
