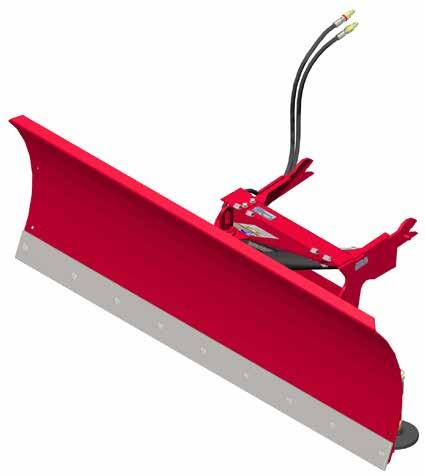

1 Användarmanual & Reservdelslista Schakt- och Snöblad Modeller KD8/KD60 LAPAB MASKIN AB Box 6 SE-73 HALLSTAHAMMAR Tele: Fax: info@lapab.com Hemsida: Revised 03/1/ Rev. 0

2

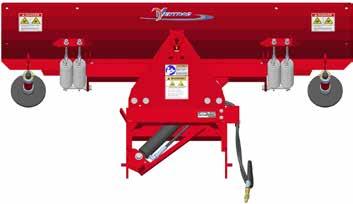

3 38 East Water St. PO Box 18 Orrville Oh Till ägaren Kontaktinformation och produktidentifikation Uppge alltid produktmodell och serienummer vid kontakt med auktoriserad återförsäljare för Ventrac angående serviceinformation för produkten. Vänligen fyll i följande information för framtida referenser. Se bilderna nedanför för att hitta placeringen av identifieringsnumren. Anteckna dem i fälten nedanför. Köpedatum: Återförsäljare: Återförsäljarens adress: Återförsäljarens telefonnr: Återförsäljarens faxnr: Modellnr (A): Serienr (B): A B Sätt fast etikett för komponent- or serienr här. Venture Products Inc. reserves the right to make changes in design or specifications without obligation to make like changes on previously manufactured products.

4

5 INNEHÅLLSFÖRTECKNING INTRODUKTION SIDA 7 Produktbeskrivning...7 Varför behöver jag en instruktionsbok?...7 Användning av boken...8 Ordlista för användarmanualen...8 SÄKERHET SIDA 9 Allmänna säkerhetsåtgärder...10 Krav på utbildning...10 Krav på personalens skyddsutrustning...10 Säker användning...10 Inga passagerare är tillåtna Körning i sluttningar...1 Säkerhet på allmän väg...1 Transport på lastbil eller släpvagn...1 Underhåll... Säkerhet vid tankning och bränslehantering... Säkerhet för hydraulik...1 KONTROLLSPAKAR OCH REGLAGE SIDA 16 Reglage för mekanisk utlösning av bladet...16 Bladets vinkel...16 ANVÄNDNING SIDA 17 Daglig inspektion...17 Fastkoppling av blad...17 Bortkoppling av blad...17 Användning...17 Transport av blad...18 Återställning av bladets utlösare...18 Justering av släpsko...18 SERVICE SIDA 19 Rengöring & allmänt underhåll...19 Byte / vändning av skrapstål...19 Byte av släpsko...19 Nivellering av blad...19 Smörjningspunkter...0 Underhållsschema...0 Checklista för underhåll...0 SPECIFIKATIONER SIDA 1 Dimensioner...1 Utrustad med...1 PARTS SIDA Hitch Frame & Yoke Crossbar... 5

6 INNEHÅLLSFÖRTECKNING Hydraulic Power Angle... KD8 Blade, Cutting Edge, & Skid Shoes...6 KD60 Blade, Cutting Edge, & Skid Shoes...8 6

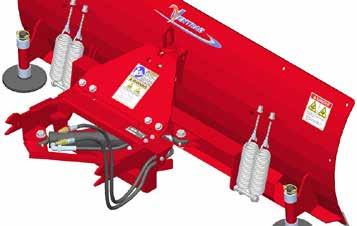

7 INTRODUKTION Venture Products Inc. är glada över att kunna förse dig med ditt nya Ventrac-blad! Vi hoppas att detta verktyg kommer att öppna en värld av möjligheter för dig. Nedan listas några av de tillbehör som ger dig en mångsidig användning av ditt nya redskap. Besök vår webbsida eller kontakta din auktoriserade Ventracåterförsäljare för en komplett lista på de tillbehör som finns för ditt KD8- eller KD60-blad. Produktbeskrivning Ventracs schakt- och snöblad finns i arbetsbredderna 1, 15 och 183 cm. Bladet höjs och sänks med maskinens primära S.D.L.A.-spak. Bladet kan vinklas 30 grader åt båda håll med maskinens sekundära S.D.L.A.-spak. Vid fullt utslag går bladet emot stoppklackar. Schaktbladet är ett mångsidigt och arbetsbesparande verktyg. Det är konstruerat för återfyllning, utjämning och gradering av jord, sand, grus m.m., snöröjning och lätt schaktning av jord. Bladet är speciellt användbart för markarbeten runt byggnader, trottoarkanter, murar, rabatter m.m. Maskinen kan köras både framåt och bakåt när bladet används för återfyllning, planering och utjämning. Justerbara glidskor gör det möjligt att schakta på inställbara höjder, såsom vid snöröjning på grusvägar. Varför behöver jag en instruktionsbok? Syftet med denna bok är att ge dig viktig kunskap om vad som behövs för att köra, underhålla och serva maskinen på ett säkert sätt. Boken är indelad i tydliga avsnitt för varje typ av information. Du måste läsa och förstå instruktionsboken för varje del av Ventrac-utrustning som du äger. Genom att läsa instruktionsboken kommer du att bli mer bekant med varje specifik del av utrustningen. Genom att förstå boken kommer du, och andra, att kunna undvika personskador och/eller skador på utrustningen. Förvara alltid den här instruktionsboken med maskinen. Boken ska följa med maskinen även vid försäljning. Om den här boken skadas eller blir oläsbar, måste den genast bli ersatt. Kontakta din lokala återförsäljare för ny instruktionsbok. Vid användning av redskap från Ventrac med Ventrac 00, läs och följ säkerhets- och användningsinstruktionerna för både maskinen och redskapet för att försäkra dig om säkrast möjliga användning. Informationen i den här boken ger föraren de säkraste metoderna att använda maskinen, med maximal användningskapacitet. Om beskrivna försiktighetsåtgärder inte efterföljs, finns risk för personskada och/ eller skada på utrustning. Introduktion - 7

8 Användning av boken INTRODUKTION I boken finns speciella meddelanden och symboler, som påvisar potentiella säkerhetsrisker, för att hjälpa dig, och andra, att undvika personskador eller skador på utrustning. DEFINITION AV SYMBOLER OBS! Denna symbol identifierar potentialla hälso- och säkerhetsrisker. Den signalerar försiktighet. Din, och andras, säkerhet är på spel. Det finns tre varningsord som beskriver nivån på säkerhetsrisken: Fara, Varning och Försiktighet. Säkerhet ska alltid vara högst prioriterat när arbete sker på eller med utrustningen. Olyckshändelser är mer troliga om korrekta användningsförfaranden inte följs eller om oerfarna förare är inblandade. Notera: Det hänvisas till högerhands- och vänsterhandsorientering på olika platser i boken. Utgångspunkten är alltid framåtsittande på sätet. DEFINITIONER, VARNINGSORD Indikerar överhängande farlig situation som, om den inte undvikes, kommer att resultera i dödsfall eller allvarlig skada. Varningsordet är begränsat till de mest extrema situationerna. Indikerar en potentiell, farlig situation som, om den inte undvikes, kan resultera i dödsfall eller allvarlig skada. Indikerar en potentiell, farlig situation som, om den inte undvikes, kan resultera i smärre eller måttlig skada och/eller produktskada. Den kan också användas för att uppmärksamma osäkra arbetsmoment. Ordlista för användarmanualen Maskin/ Kraftenhet Maskin eller annan motorförsedd enhet från Ventrac som kan köras självständigt eller tillsammans med ett redskap eller tillbehör. Redskap En del av Ventracs utrustning som kräver en maskin/kraftenhet för användning. Tillbehör En enhet som kopplas samman med en maskin/kraftenhet eller ett redskap för att öka dess funktionsförmåga. Introduktion - 8

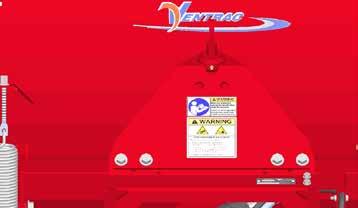

9 SÄKERHET Säkerhetsdekaler Följande säkerhetsdekaler måste ses över på schaktblladen KD8 eller KD60. Håll alla dekaler läsbara. Avlägsna fett, smuts och skräp från dekalerna och instruktionsetiketterna. Om någon dekal har bleknat, är oläslig eller saknas, kontakta din återförsäljare genast för nya dekaler. När nya komponenter installeras, säkerställ att berörda säkerhetsdekaler sätts fast på utbytesdelarna. A A C B A B C Observera att dekalerna som sitter på utrustningen och som kan beställas enligt tabellen är på engelska. Dekalerna är endast översatta här till svenska, som en extra säkerhet. Dekal Beskrivning Artikelnummer Antal A Danger, Pinching Hazard B Warning, High Pressure Fluid Hazard C Warning, Read Owner s Manual Säkerhet - 9

10 Krav på utbildning SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Ägaren av denna maskin är ensam ansvarig för att utbilda förarna ordentligt. Ägaren/föraren är ensam ansvarig för användningen av maskinen och för förebyggande av olyckor eller skador som drabbar dem själva, andra personer eller egendom. Tillåt inte barn eller outbildade personer använda eller serva maskinen. Lokala föreskrifter kan ha åldersgräns på föraren. Innan den här maskinen används, läs instruktionsboken och förstå dess innehåll. Om maskinföraren inte förstår instruktionsboken, är det ägarens ansvar att förklara all information till fullo för föraren. Lär dig och förstå hur du använder alla reglage och spakar. Föraren måste veta hur maskinen och alla redskap ska stoppas snabbt i nödläge. Krav på personalens skyddsutrustning Det är ägarens ansvar att försäkra sig om att förarna använder lämplig skyddsutrustning när maskinen används. Följande skyddsutrustning är ett minimumkrav för personal: Använd certifierade hörselskydd för att undvika hörselskador. Använd skyddsglasögon för att undvika ögonskador när maskinen används. Använd alltid skor med stängd tå. Bär alltid långbyxor. Munskydd rekommenderas vid körning i dammiga förhållanden. Säker användning Inspektera maskinen före användning. Reparera eller byt ut skadade, slitna eller saknade delar. Försäkra dig om att skydden fungerar som de ska och sitter på plats. Gör alla nödvändiga justeringar innan du använder maskinen. Att modifiera maskinen på något sätt kan reducera säkerheten och kan också orsaka skada på maskinen. Modifiera inte säkerhetsanordningarna, använd aldrig maskinen om skydd eller lock är borta. Säkerställ att alla reglage och spakar fungerar som de ska och inspektera alla säkerhetsanordningar före varje användningstillfälle. Använd inte maskinen om någon av dessa delar är ofunktionella. Kontrollera parkeringsbromsens funktion före användning. Reparera eller justera parkeringsbroms, om nödvändigt. Observera och följ alla säkerhetsdekaler. Alla reglage och kontrollspakar ska endast köras från förarsätet. Använd alltid säkerhetsbälte när det finns ett skydd för vältning installerat på maskinen. Säkerställ att redskapet eller tillbehöret är fastlåst eller ordentligt fastsatt på maskinen innan körning. Säkerställ att alla åskådare är på säkert avstånd från maskinen och redskapet innan körning. Stanna maskinen om någon kommer in i ditt arbetsområde. Var alltid uppmärksam på vad som händer runtomkring dig, men tappa inte fokus från arbetsuppgiften. Håll alltid blicken i färdriktningen. Titta bakåt och nedåt innan du backar, för att vara säker på att vägen är fri. Stanna och inspektera maskinen om du kör på något föremål. Utför alla nödvändiga reparationer innan du använder maskinen igen. Stanna körningen omedelbart vid minsta antydan till fel på utrustningen. Ett ovanligt ljud kan betyda att något är fel på utrustningen eller ett tecken på att det krävs underhåll. Utför alla nödvändiga reparationer innan du använder maskinen igen. Säkerhet - 10

11 SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Om maskinen är funktionsutrustad med högt/lågt växelläge, växla aldrig mellan högt och lågt växelläge i en sluttning. Flytta alltid maskinen till plan mark och placera körväljarspaken i Park/Start innan byte av växelläge. Lämna inte maskinen obevakad när den är igång. Parkera alltid maskinen på plan mark. Stäng alltid av motorn innan redskapets drivrem kopplas till maskinen. Lämna aldrig förarsätet utan att först sänka ner redskapet till marken, slå till handbromsen, stänga av motorn och ta bort startnyckeln. Säkerställ att alla rörliga delar har stannat helt innan du kliver ner. Lämna aldrig utrustningen obevakad utan att sänka ner redskapet till marken, dra åt handbromsen, stänga av motorn och ta bort startnyckeln. Använd endast maskinen i goda ljusförhållanden. Rikta aldrig utkastaren för något redskap mot människor, byggnader, djur, fordon eller andra föremål av värde. Kasta aldrig ut material mot en vägg eller hinder. Materialet kan rikoschettera tillbaka mot föraren. Var extra försiktig vid blinda kurvor, buskar, träd eller andra föremål som kan skymma sikten. Ha inte motorn igång i en byggnad utan tillräcklig ventilation. Rör inte motorn eller ljuddämparen när motorn är igång eller direkt efter att motorn har stängts av. Dessa områden kan vara så heta att de ger brännskador. Ändra inte inställningarna för motorregulatorn, rusa inte motorn. Överdriven hastighet hos motorn kan öka risken för personskador. För att minska risken för brand, håll batteriutrymmet, motorn och ljuddämparytorna fria från gräs, löv och överflödigt fett. Att förhindra olyckor Avlägsna föremål från arbetsområdet, som kan träffas eller kastas iväg av maskinen. Tillåt inga personer eller husdjur i arbetsområdet. Var väl bekant med arbetsområdet innan du använder maskinen där. Undvik områden där drivkraft och stabilitet kan ifrågasättas. Sänk hastigheten när du kör på ojämn mark. Utrustning kan orsaka allvarlig skada och/eller dödsfall om den används felaktigt. Lär dig och förstå användning och säkerhet av maskin och redskap innan dessa används. Använd endast utrustningen vid god fysisk och mental hälsa. Använd inte utrustningen om du störs av privata hjälpmedel eller om du är påverkad av något som kan inverka på dina beslut, bedömningar eller din arbetsförmåga. Barn dras till rörelse och ljud. Var uppmärksam på barn och tillåt dem inte att vistas i arbetsområdet. Stäng av maskinen om barn kommer in i området. Inga passagerare är tillåtna Tillåt endast föraren åka på maskinen. Inga passagerare är tillåtna. Tillåt aldrig passagerare på något redskap eller tillbehör. Säkerhet - 11

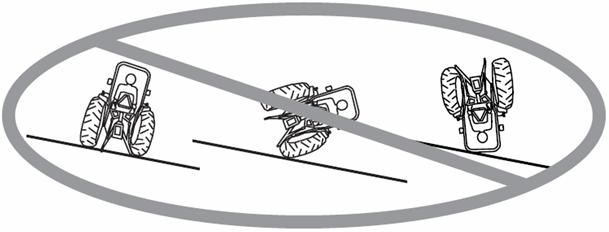

12 Körning i sluttningar SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Sluttningar kan få föraren att tappa kontrollen över maskinen och orsaka vältningsolyckor, vilket kan leda till allvarlig skada eller dödsfall. Ha kunskap om hur nödbromsen och övriga reglage och spakar på maskinen fungerar. Om maskinen är utrustad med en nedfällningsbar rollover-båge, måste det fixeras i upprättstående läge under körning i sluttningar. Använd lågt växelläge vid arbete i sluttningar som sluttar mer än 15 grader. Gör inga hastiga start- eller stopprörelser under körning i sluttningar. Växla aldrig mellan högt och lågt växelläge i en sluttning. Flytta alltid maskinen till plan mark och placera körväljarspaken i Park/Start innan byte av växelläge. Variabler som blött underlag och lös mark reducerar säkerheten. Kör inte maskinen där den kan tappa drivkraft eller välta. Se upp för gömda föremål och andra faror i terrängen. Undvik slänter, diken och jordvallar. Undvik skarpa svängar vid körning i sluttningar. Att dra last över kullar minskar säkerheten. Det är ägarens/förarens ansvar att bestämma vilken last som kan transporteras säkert i sluttningar. Transportera maskinen med redskapet nedsänkt eller nära marken, för att förbättra stabiliteten. Vid körning i sluttningar, kör i riktningen upp och ner, när möjligt. Om det är nödvändigt att svänga mitt i en sluttning, sänk hastigheten och sväng långsamt i backens nedåtriktning. Se till att det finns tillräckligt med bränsle för kontinuerlig körning. Minst en halv tank rekommenderas. Säkerhet på allmän väg Använd säkerhetsljus vid körning på eller nära allmänna vägar. Följ gällande trafikregler för traktorer på allmänna vägar. Sakta ner och var uppmärksam på trafiken när du kör nära eller över allmänna vägar. Stanna innan du korsar en väg eller trottoar. Var försiktig när du närmar dig områden eller föremål som kan skymma din sikt. Vid misstanke om osäkra förhållanden, gör ett uppehåll i arbetet och fortsätt när arbetet kan utföras på ett säkert sätt. En skylt för Långsamma fordon ska finnas väl synlig på maskinen vid körning nära eller på allmänna vägar. Transport på lastbil eller släpvagn Lasta maskinen på lastbil eller släpvagn försiktigt och på ett säkert sätt. Parkeringsbromsen är inte tillräcklig för att låsa maskinen under transport. Säkra alltid maskinen och/ eller redskapet till transportfordonet. Stäng av bränsletillförseln till maskinen under transport på lastbil eller släpvagn. Säkerhet - 1

13 Underhåll SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Håll alla dekaler läsbara. Avlägsna fett, smuts och skräp från dekalerna och instruktionsetiketterna. Om någon dekal har bleknat, är oläslig eller saknas, kontakta genast din återförsäljare för nya dekaler. När nya komponenter installeras, säkerställ att berörda säkerhetsdekaler sätts fast på utbytesdelarna. Om någon komponent behöver bytas ut, använd endast Ventracs originaldelar. Koppla alltid bort batteriets minuskabel från batteriet vid arbete med elektriska komponenter. Se till att alla bultar, muttrar, skruvar och andra fästelement är korrekt åtdragna. Sänk alltid redskapet till marken, slå till parkeringsbromsen, stäng av motorn och ta ur startnyckeln. Säkerställ att alla rörliga delar har stannat helt och hållet innan rengöring, inspektion, justering eller reparation. Om maskinen, redskapet eller tillbehöret kräver reparation eller justering som inte finns beskrivet i användarmanualen, måste maskinen, redskapet eller tillbehöret tas till en auktoriserad Ventrac-återförsäljare för service. Utför aldrig underhåll på maskinen och/eller redskapet om någon sitter i förarsätet. Använd alltid skyddsglasögon vid hantering av batteriet. Kontrollera täthet och eventuellt slitage på alla bränsleslangar regelbundet. Täta eller reparera vid behov. För att minska risken för brand, håll batteriutrymmet, motorn och ljuddämparytorna fria från gräs, löv och överflödigt fett. Rör inte motorn eller ljuddämparen när motorn är igång eller direkt efter att motorn har stängts av. Dessa områden kan vara så heta att de ger brännskador. Ändra inte inställningarna för motorregulatorn, rusa inte motorn. Överdriven hastighet hos motorn kan öka risken för personskador. Fjädrar kan inneha lagrad energi. Var försiktig vid urkoppling eller borttagning av fjädrar. Ett stopp eller en blockering i ett drivsystem eller i rörliga/roterande delar kan orsaka att det byggs upp lagrad energi. När blockeringen tas bort, kan drivsystemet eller de rörliga/roterande delarna plöts ligt röra sig. Försök aldrig ta bort blockeringar med händerna! Håll händer, fötter och kläder ifrån alla eldrivna delar. Deponera alla vätskor enligt lokala bestämmelser. Säkerhet vid tankning och bränslehantering Rök inte när du tankar maskinen. Tanka heller inte på en plats nära eld och gnistor. Tanka alltid utomhus. Ställ inte maskinen eller bränslebehållaren inomhus där ångor eller bränsle kan komma i kontakt med öppen låga, gnista eller gaslåga. Lagra bränslet endast i godkänd behållare. Förvara utom räckhåll för barn. Ta aldrig bort tanklocket och tanka heller aldrig när motorn är igång. Låt motorn svalna innan tankning. Sätt tillbaka locken på bränsletank och bränslebehållare ordentligt. Tanka inte bränsletanken överfull. Vid bränslespill, försök inte starta motorn. Flytta maskinen bort från spillet och undvik alla former av tändningar tills alla bränsleångor har skingrats. Om bränsletanken ska dräneras, ska det göras utomhus och i en godkänd behållare. Deponera all vätskor enligt lokala bestämmelser. Kontrollera täthet och eventuellt slitage på alla bränsleslangar regelbundet. Täta eller reparera vid behov. Bränslesystemet är försett med en avstängningsventil. Stäng av bränslet när maskinen transporteras till och från arbetsområdet, när maskinen parkeras inomhus eller när bränslesystemet ska servas. Säkerhet -

14 Säkerhet för hydraulik SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Säkerställ att alla hydrauliska kopplingar är täta och att alla hydraulslangar och rör är i bra skick. Reparera eventuella läckor och byt ut skadade eller slitna slangar eller rör innan maskinen startas. Hydrauliska läckor kan uppstå vid högt tryck. Läckorna kräver speciell noggrannhet och uppmärksamhet. Använd inte dina händer för att lokalisera misstänkta högtrycks läckor. Högtrycket kan tränga igenom huden och orsaka allvarlig skada. Använd en bit kartong och ett förstoringsglas för att lokalisera läckor. Håll kropp och händer borta från hål eller munstycken som läcker hydraulvätska med högtryck. Hydraulvätska som läcker under högtryck kan tränga igenom huden och orsaka allvarlig skada. Sök omedelbart läkarvård, om hydraulvätska tränger in i huden. Hydrauliska system kan inneha lagrad energi. Innan underhåll eller reparation utförs på hydrauliska system, ta bort redskap, slå till handbromsen, koppla ur viktöverföringssystem (om så utrustad), stäng av motorn och ta ur startnyckeln. För att lätta på trycket i det extra hydraulsystemet, stäng av maskinens motor och flytta den sekundära S.D.L.A.-spaken åt vänster och höger innan urkoppling av extrasyste mets snabbkopplingar. Deponera alla vätskor enligt lokala bestämmelser. Säkerhet - 1

15 SÄKERHET Säkerhetsinstruktioner för KD8 & KD60 Redskapets hydraulsystem kan inneha lagrad energi. Innan underhåll eller reparation utförs på hydraulsystemet, ska redskapets extra hydraulslangar kopplas ur från maskinen. Sänk redskapet till marken, stäng maskinens motor, flytta den sekundära S.D.L.A.-spaken åt vänster och höger för att släppa på hydraultrycket, och koppla ur de extra hydrauliska snabbkopplingarna. Stötta alltid vikplogen på ett säkert sätt innan justering av släpskorna utförs Förare ska vara bekanta med arbetsområdet och göra förberedelser i god tid innan arbetet. Placera ut riktpinnar och ta bort stenar, markörer eller andra lösa föremål som kan gömmas efter ett snöfall. Kantstenar, trappsteg, upphöjda trottoarer etc. ska märkas ut. Förare ska kartlägga de områden som ska röjas före vintersäsongen så att de kan upptäcka potentiella faror innan snöröjning utförs i området. Om föraren är obekant med området som ska snöröjas, åk sakta och iaktta EXTREM FÖRSIKTIGHET. Prata med personer som känner till området och kan berätta om potentiella faror. Färdas aldrig i hastigheter som skulle medföra skada för föraren eller för maskinen, om maskinen skulle tvärstanna på grund av gömda, fasta hinder. Kör alltid plogen med den mekaniska utlösaren i olåst läge, utom vid grävarbeten i lera (som ska utföras med väldigt låg hastighet). Säkerställ att det inte finns några föremål mellan bladet och maskinen. När bladet vinklas kan föremål klämmas fast mellan bladet och maskinen. Föraren ska aldrig fortsätta köra om sikten är dålig. Om maskinen är utrustad med hytt, ska vindrutan hållas ren. Safety - 15

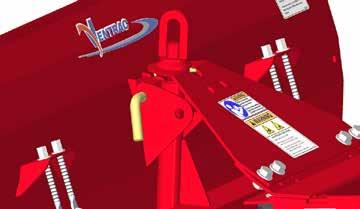

16 KONTROLLSPAKAR OCH REGLAGE Reglage för mekanisk utlösning av bladet Reglaget för den mekaniska utlösaren av bladet kan antingen ställas in så att bladet är låst mot ramen med en pinne eller olåst, vilket möjliggör att bladet löser ut när det kör på ett fast föremål. Bladets vinkel Bladets vinkel styrs med maskinens sekundära S.D.L.A.-spak*. Bladet kan vinklas upp till 30 grader åt höger eller vänster. Olåst När bladet vinklas, uppstår klämriskzoner vid bladets bakkant. Säkerställ att det inte finns några personer eller föremål mellan bladet och maskinen. Låst Det olåsta läget förhindrar plötsliga stopp orsakade av påkörning mot trottoarer, stenar eller andra fasta föremål. Det olåsta läget bör alltid användas vid snöröjning. Vid schaktning kan låspinnen sättas i det yttre hålet för att låsa bladets utlösningsmekanism. Det låsta läget bör endast användas vid grävarbeten eller skrapning vid väldigt låga hastigheter. Bladet kommer inte lösa ut när pinnen är i låst läge. Maskiner med växellägen måste köras i lågt växelläge. Maskinen måste köras med väldigt låg hastighet för att undvika personskada eller skada på maskinen vid eventuell sammanstötning med ett fast föremål. Användning - 16 * Se maskinens användarmanual för användning av maskinens reglage.

17 Daglig inspektion Slå alltid till parkeringsbromsen, stäng av maskinens motor, ta bort startnyckeln och säkerställ att alla rörliga delar har stannat innan några delar kontrolleras, eller innan några reparationer eller justeringar görs. 1. Parkera maskinen på ett jämnt underlag, stäng av motorn och låt alla vätskor svalna.. Utför en visuell inspektion både av maskinen och bladet. Titta efter lösa eller saknade delar, skadade komponenter eller tecken på förslitning. Inspektera hydrauliska slangar, hydrauliska anslutningar och bränsleslangar för att säkerställa täta, läckagefria anslutningar. Kontrollera drivremmar med avseende på skador eller slitage. 3. Se maskinens användarmanual. Kontrollera maskinens motorolja, hydraulolja, kylsystem, däcktryck och bränslenivå. Fyll på med vätska vid behov. Serva vid behov.. Inspektera skrapstålet och släpskorna för slitage. Utför underhåll vid behov. 5. Testa maskinens spärrsystem för föraren*. Fastkoppling av blad 1. Kör maskinen långsamt framåt in i mottagararmarna på bladet. Rikta in maskinens lyftarmar mot bladets mottagararmar genom att höja eller sänka redskapsfästet och slutför sedan fastkopplingen.. När fastkopplingen är slutförd, slå till redskapsfästets lyftlås.* 3. Slå till parkeringsbromsen* och stäng av maski nens motor.. Torka rent slangändarna och anslut dem till maskinens hydrauliska snabbkopplingar. Om så utrustad, anslut slangar och snabbkopplingar så att de röda märkningarna paras ihop och de gula märkningarna paras ihop. Bortkoppling av blad 1. Parkera maskinen på en plan yta och slå till parkeringsbromsen.*. Sänk bladet till marken. 3. Stäng av maskinens motor.. Koppla loss snabbkopplingarna från maskinen och lägg slangarna i det övre hålet på den övre justerplåten. ANVÄNDNING 5. Koppla ur redskapsfästets låsspak*. 6. Starta maskinen och backa sakta bort ifrån bladet. Användning Användning - 17 Utför daglig inspektion och verifiera att släpskorna är inställda på önskad höjd, innan bladet tas i bruk. Om viktöverföring används, ställ in detta så att bladet sänks till marken i flytläge. Använd lågt växelläge, om maskinen är utrustad med växellägen. Flytta maskinens sekundära S.D.L.A.-spaken åt vänster eller åt höger för att vinkla bladet till önskad vinkel och i önskad riktning. Flytta maskinen till arbetsposition och sänk bladet till marken. Om släpskorna används för att ange bladets djup, placera då maskinens primära S.D.L.A.-spak i flytläge genom att trycka den åt höger tills spärrhaken går i. Spaken kommer att vara låst i detta läge tills den avsiktligt kopplas ur igen. Om bladet används till att gräva eller rengöra en hård yta, kan den tryckas lätt nedåt. Om vikplogen trycks nedåt kan maskinens styrförmåga reduceras. Använd endast ett lätt tryck, om alls nödvändigt. Tryck maskinens primära S.D.L.A.-spak åt höger tills det uppstår ett lätt tryck nedåt på bladet och släpp sedan. Kör sakta framåt och håll samtidigt noga uppsikt för att upptäcka potentiella faror. Förflytta aldrig material i höga hastigheter. Försök heller inte ta fart och ramma material. Plötsligt avtagande av fart, orsakat av stora mängder material eller gömda föremål kan skada förare och/eller maskin. Om bladet används till att gräva, ta grunda tag och kör sakta. Löst material kan spridas genom att släpa bladet bakåt, vilket ger en utjämnande effekt. Efter att materialet har spridits över arbetsområdet, backa maskinen och släpa bladet över området för att jämna till materialet. * Se maskinens användarmanual för användning av maskinens reglage.

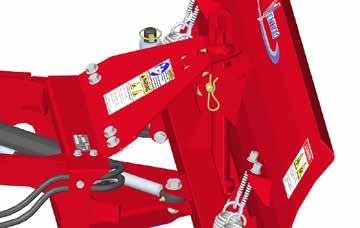

18 Transport av blad Transportera bladet med maskinens redskapsfäste och plogen upphöjd för att minska slitaget på utrustningen och för att förhindra att plogen fastnar på höga områden i marken, på stenar, och andra hinder. Färdas långsamt över ojämna ytor för att behålla kontrollen över maskinen och minska på stötar. Återställning av bladets utlösare ANVÄNDNING B A B Klämrisk Om bladet löser ut, kan det plötsligt återgå till körläge. Lämna inte förarsätet, försök inte återställa bladet manuellt. Försök inte lyfta bladet om dess utlösarmekanism aktiveras, men inte återställs automatiskt. Backa långsamt bort maskinen från hindret. Bladet kommer att återgå till körläge när det är bortflyttat från det hinder som det har fastnat på. Justering av släpsko Syftet med släpskor är att hålla slitstålet ifrån ytan som ska röjas, speciellt när snö ska röjas från grusvägar. Höjden på släpskon bestäms av mellanläggsbrickor som placeras mellan släpskon och släpskons infästning. Extra mellanläggsbrickor förvaras ovanpå släpskons infästning. 1. Parkera maskinen och bladet på ett jämnt underlag och slå till parkeringsbromsen.. Bestäm hur många mellanläggsbrickor som ska användas för att uppnå önskad höjd på släpskon. 5. Ta bort släpskon från dess infästning. Lägg till eller ta bort mellanläggsbrickor för att uppnå önskad höjd på släpskon. 6. Sätt i släpskon igen i dess infästning. Lägg tillbaka eventuella överblivna brickor ovanpå infästningen och sätt fast släpskon på plats med sprinten. Både höger och vänster släpsko ska ställas in på samma höjd. 7. Ta bort klossarna eller pallbockarna och sänk ner bladet till marken. NOTERA: släpskorna ska sättas tillräckligt lågt för att ge stöd åt bladets baksida när det är bortkopplat från maskinen, så att lyftarmarna är i läge för enkel återfastkopppling. Gör inte justeringar med bladet i upphöjt läge, såvida inte bladet är stöttat på ett säkert sätt under skrapstålen med klossar och pallbockar. Hydrauldrift eller oavsiktlig urkoppling av hydrauliskt tryck kan orsaka att bladet sänks ner och klämmer fast en person eller dess kroppsdelar/ kläder, om bladet inte är säkrat. 3. Höj bladet till högsta läget och justera vinkeln tills bladet är lodrätt mot maskinen. Stötta bladet på ett säkert sätt med klossar eller pallbockar.. Ta bort sprinten (A) och mellanläggsbrickorna (B) från ovansidan av släpskons infästning. Användning - 18

19 SERVICE Slå alltid till parkeringsbromsen, stäng av maskinens motor, ta bort startnyckeln och säkerställ att alla rörliga delar har stannat innan några delar kontrolleras, eller innan några reparationer eller justeringar görs. Observera Om någon komponent behöver bytas ut, använd endast Ventrac originaldelar. Rengöring & allmänt underhåll För bästa arbetsresultat, och för att bibehålla finishen på KD8/KD60, rengör eller tvätta bladet för att avlägsna lera, grus och saltrester. Ta bort eventuella is- eller snöansamlingar från bladet och ramen. Observera För att bibehålla maskinens och redskapens finish, tvätta utrustningen noggrannt efter varje använd ning för att avlägsna eventuella korrosionsmedel (t.ex. salt). Att inte tvätta utrustningen kan resultera i korrosionsangrepp på (bland annat) stål, aluminium och elektriska komponenter. Utrustning som kommer utsättas för korrosionsmedel vid upprepade tillfällen ska förbehandlas med rostskydd. Byte / vändning av skrapstål Om skrapstålet slits ner nära bladets ramverk, ta då bort skrapstålet och vänd på det så att den övre kanten, som inte är sliten, nu är neråt. Sätt tillbaka skrapstålet på bladet. När båda sidorna är nerslitna, måste skrapstålet bytas ut. OBS: Det är normalt att den främre änden av skrapstålet slits ner fortare än resterande del, om bladet används huvudsakligen i vänster- eller högervinklat läge. Säkerställ att bladet är horisontellt och att släpskorna är korrekt justerade för att minimera denna effekt. Byte av släpsko Släpskorna ska bytas ut när tjockleken på slitytan understiger 3 mm. Nivellering av blad När bladet sänks till marken, ska centralstaget (A) vara vertikalt. A Om centralstaget lutar framåt kommer bladets främre kant att ha markkontakt medan den bakre kanten fortfarande är i luften, när bladet är vinklat åt vänster eller höger. Om staget istället lutar bakåt är det tvärtom, då kommer bladets bakre kant ha markkontakt medan den främre kanten kommer vara i luften, när bladet är vinklat. 1. Parkera maskinen och bladet på ett jämnt underlag och slå till parkeringsbromsen.. Koppla ur maskinens viktöverföringssystem (om så utrustad). 3. Sänk ner bladet till marken och ställ maskinens primära S.D.L.A.-spak i flytläge genom att trycka den åt höger tills spärrhaken går i.. Lossa på de fyra 1/ bultarna (B) som fäster den övre justerplåten till lyftramen. B 5. Flytta bladets överkant framåt eller bakåt, tills centralstaget är vertikalt. 6. Dra åt de fyra 1/ bultarna som fäster den övre justerplåten till lyftramen igen. Åtdragningsmoment: 10 Nm. B Service - 19

20 Smörjningspunkter Smörjning är nödvändig på följande leder. Se underhållschemat för underhållsintervaller. Smörj varje led tills nytt fett är synligt. SERVICE Underhållsschema Underhållsschema # of Locatio ns # of Pumps AS NEEDE D Daily At 50 Hours At 100 Hour s r s At 00 Hour s At 50 Hour s At 300 Hour s At 350 Hour s At 00 Hour s At 50 Hour s At 500 Hour s At 550 Hour s At 600 Hour s At 650 Hour s At 700 Hour s At 750 Hour s At 800 Hour s At 850 Hour s At 900 Hour s At 950 Hour s At 1000 Hou rs Yearly Antal platser Antal pumpningar Dagligen Vid 50 timmar Vid 100 timmar Vid 150 timmar Vid 00 timmar Vid 50 timmar Vid 300 timmar Vid 350 timmar Vid 00 timmar Vid 50 timmar Vid 500 timmar Schakt- och snöblad KD8 & KD60 Efter behov Cylinderändar ^ ** Övre justerplåtens svängtapp 1 ^ ** Lyftramens axeltapp 1 ^ ** Inspektion av lösa, saknade eller slitna komponenter Inspektion av skrapstål, släpskor, anslutningar/kopplingar, hydrauliska slangar Inspektion av säkerhetsdekaler ** Körning i svåra förhållanden kan kräva mer frekventa underhållsintervaller. ^ Smörj tills rent fett är synligt Infettning och smörjning: se avsnitt Smörjningspunkter Inspektion Vid 600 timmar Vid 650 timmar Vid 700 timmar Vid 750 timmar Vid 800 timmar Vid 850 timmar Vid 550 timmar Vid 900 timmar Vid 950 timmar Vid 1000 timmar Årligen Checklista för underhåll Schakt- och snöblad KD8 & KD60 Checklista för underhåll Cylinderändar Övre justerplåtens svängtapp Lyftramens axeltapp of Locations Antal platser ^ 1 ^ 1 ^ # of Pumps At 50 Hours Antal pumpningar Vid 50 timmar Vid 100 timmar At 100 Hours Inspektion av lösa, saknade eller slitna komponenter Inspektion av skrapstål, släpskor, anslutningar/kopplingar, hydrauliska slangar Inspektion av säkerhetsdekaler ** Körning i svåra förhållanden kan kräva mer frekventa underhållsintervaller. ^ Smörj tills rent fett är synligt Vid 150 timmar At 150 Hours Vid 00 timmar At 00 Hours Vid 50 timmar At 50 Hours Vid 300 timmar At 300 Hours Vid 350 timmar At 350 Hours Vid 00 timmar At 00 Hours Service - 0 Vid 50 timmar At 50 Hours Vid 500 timmar At 500 Hours Vid 550 timmar At 550 Hours Infettning och smörjning: se avsnitt Smörjningspunkter Inspektion Vid 600 timmar At 600 Hours Vid 650 timmar At 650 Hours Vid 700 timmar At 700 Hours Vid 750 timmar At 750 Hours Vid 800 timmar At 800 Hours Vid 850 timmar At 850 Hours Vid 900 timmar At 900 Hours Vid 950 timmar At 950 Hours Årligen Vid 1000 timmar At 1000 Hours Yearly

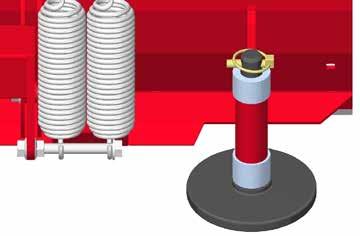

21 SPECIFIKATIONER Dimensioner KD8 Höjd cm Längd ,5 cm Bredd cm Vikt kg Vinkel grader KD60 Höjd cm Längd ,5 cm Bredd cm Vikt kg Vinkel grader Utrustad med Utbytbara och vändbara skrapstål Justerbara släpskor Säkerhetsreglage för mekanisk utlösning av bladet Låsning av mekanisk utlösning för schaktning Frigång mot mark i upphöjt läge (ingen vinkel) 33 cm series 5, cm series Specifikationer - 1

22 PARTS ILLUSTRATED DRAWING Hitch Frame & Yoke Crossbar Illustrated Parts - Use only original Ventrac replacement parts.

23 PARTS Hitch Frame & Yoke Crossbar REF. PART NO. DESCRIPTION QTY BUSHING, CROSSBAR SPACER E007...NUT, JAM 7/8-1 SAE SF08...NUT, SF 1/- USS WASHER, FLAT 1/ SAE BOLT, HEX 1/- UNC X 1-3/ BOLT, HEX 1/- UNC X RIVET, POP 1/8 X 3/ DECAL, HAZARD - HIGH PRESS. FLUID DECAL, WARNING READ OWNERS MANUAL DECAL, MADE IN USA GF GREASE FTG, 1/ SAE ST GF000...GREASE FTG, 1/ SAE FRAME, MAIN HITCH PLATE, UPPER ANCHOR YOKE, CROSSBAR BLD MOUNT PIN, CENTER PIVOT... 1 Illustrated Parts - 3 Use only original Ventrac replacement parts.

24 PARTS 1 ILLUSTRATED DRAWING Hydraulic Power Angle Illustrated Parts - Use only original Ventrac replacement parts.

25 PARTS Hydraulic Power Angle REF. PART NO. DESCRIPTION QTY CLAMP, HYD. HOSE BRACKET, HOSE SUPPORT WASHER, FLAT 5/8 SAE A10...LOCKNUT, STOVER 5/8-11 USS BOLT, 5/8-11 UNC X -1/ WASHER, FLAT 5/16 SAE WASHER, FLAT 1/ SAE A0...LOCKNUT, STOVER 1/-0 USS SF05...NUT, SF 5/16-18 USS BOLT, HEX 1/-0 UNC X 1/ BOLT, HEX 5/16-18 UNC X 3/ FITTING, 90 ME 3/8 X 3/ WASHER,.5 ID X.817 X.1 RED WASHER,.5 ID X.817 X.1 YEL COUPLER, HYDRAULIC QUICK - 1/ MALE CYLINDER, X 8 KD HOSE, 1/X55.00 SAE 100R17 AR HOSE, 1/X5.00 SAE 100R17 AR GF GREASE FTG, 1/ SAE ST... Illustrated Parts - 5 Use only original Ventrac replacement parts.

26 PARTS ILLUSTRATED DRAWING KD8 Blade, Cutting Edge, & Skid Shoes Illustrated Parts - 6 Use only original Ventrac replacement parts.

27 PARTS KD8 Blade, Cutting Edge, & Skid Shoes REF. PART NO. DESCRIPTION QTY CUTTING EDGE, 8 (SERIAL # ) CUTTING EDGE, 8 THROUGH HARD (SERIAL # 500-) SF06...NUT, SF 3/8-16 USS PIN, HITCH 5/8 X 3 USABLE SF08...NUT, SF 1/- USS BOLT, HEX 1/- UNC X WASHER, FLAT 1/ SAE WASHER, FLAT 5/16 USS NUT, HEX 3/8-16 UNC DECAL, VENTRAC ORBITAL DECAL, DANGER - PINCHING HAZARDS K009...BOLT, HANGER 3/8-16 X SPRING, EXT OD X 8-3/8 LG BOLT, CARRIAGE 3/8 X 1 (SERIAL # ) BOLT, CARRIAGE 3/8 X 1 1/ (SERIAL # 500-) BLADE, MAIN WELDMENT SERIES SHOE, SKID ROUND ASM -1/ PIN, LYNCH WASHER, FLAT 1 SAE Illustrated Parts - 7 Use only original Ventrac replacement parts.

28 PARTS ILLUSTRATED DRAWING KD60 Blade, Cutting Edge, & Skid Shoes Illustrated Parts - 8 Use only original Ventrac replacement parts.

29 PARTS KD60 Blade, Cutting Edge, & Skid Shoes REF. PART NO. DESCRIPTION QTY CUTTING EDGE, 60 (SERIAL # ) CUTTING EDGE, 60 THROUGH HARD (SERIAL # 500-) SF06...NUT, SF 3/8-16 USS PIN, HITCH 5/8 X 3 USABLE SF08...NUT, SF 1/- USS BOLT, HEX 1/- UNC X -1/ WASHER, FLAT 1/ SAE WASHER, FLAT 5/16 USS NUT, HEX 3/8-16 UNC DECAL, VENTRAC ORBITAL DECAL, DANGER - PINCHING HAZARDS K009...BOLT, HANGER 3/8-16 X SPRING, EXT OD X 8-3/8 LG BOLT, CARRIAGE 3/8 X BOLT, CARRIAGE 3/8 X 1 1/ (SERIAL # 500-) BLADE, MAIN WELDMENT SERIES SHOE, SKID ROUND ASM PIN, LYNCH WASHER, FLAT 1 SAE Illustrated Parts - 9 Use only original Ventrac replacement parts.
