1 TIDSKRIFTEN FÖR DIG MED PASSION FÖR DETALJER KAMPANJPRISER gäller fr.o.m. 15 september t.o.m. 15 november 2015 MARCAL 16 EWRi Skjutmått med trådlöst nätverk i startpaketet med mjukvaran MarCom Std. Se sid. 7 MED PASSION FÖR DETALJER MILLIMAR C DEN SENASTE GENERATIONEN Visande instrument C1200 för elektroniska längdmätningsgivare imponerar med optimal användarvänlighet, kompakt format och högupplöst färgdisplay. Se sid. 28 MARCATOR mätklockor Nu med mätvärdesstegring fr.o.m. 0,0005 mm! Se fr.o.m. sid. 18 MARCONNECT Trådlös dataöverföring: enkelt, tillförlitligt och proffsigt! Se fr.o.m. sid. 20

2 - 2 MAHRLIGHTS hösten 2015 MÄTTEKNIK FÖR TILLVERKNINGS INDUSTRIN MED ERFARENHET, INNOVATION OCH ENGAGEMANG

3 + MAHRLIGHTS hösten r FOR Kära vänner av detaljer! I våra kunders värld handlar det om tillverkning av komponenter med exakta mått. En millimeter är oftast för mycket, tiondelen därav är ofta det mått som gäller och mikrometernivån är höjden av noggrannhet. I denna värld krävs exakta mätningar, så att tillverkningsmaskiner ställs in korrekt, processvariationer håller sig inom gränser och godkända processresultat uppnås. I denna värld måste rätt mätdon användas för att garantera korrekta mätningar. Tillförlitliga mätresultat är A och O! För att så ska förbli får ingenting lämnas åt slumpen i denna värld. Precis som hos Mahr! För att uppfylla våra kunders önskemål överlåter vi ingenting åt slumpen. Vi fäster stor vikt vid detaljer. Varje dag! Läppade slider för minimal friktion vid glidning, maximal användarvänlighet för exakta mätningar över tid, snabb leverans av artiklar och smidig service för kontinuerligt mätningsarbete. Denna passion för detaljer är en drivkraft för oss att ständigt arbeta vidare med att göra våra kunders värld bättre. Med denna MAHRLIGHTS-utgåva introduceras ett nytt format som inte bara innehåller information om våra produkter, utan även handlar om själva mätkunnandet. Vi önskar alla er som älskar precision och noggrannhet mycket nöje vid läsningen av nya MAHRLIGHTS. Heiko Kern, försäljningschef BESÖK GÄRNA VÅR NYA HEMSIDA

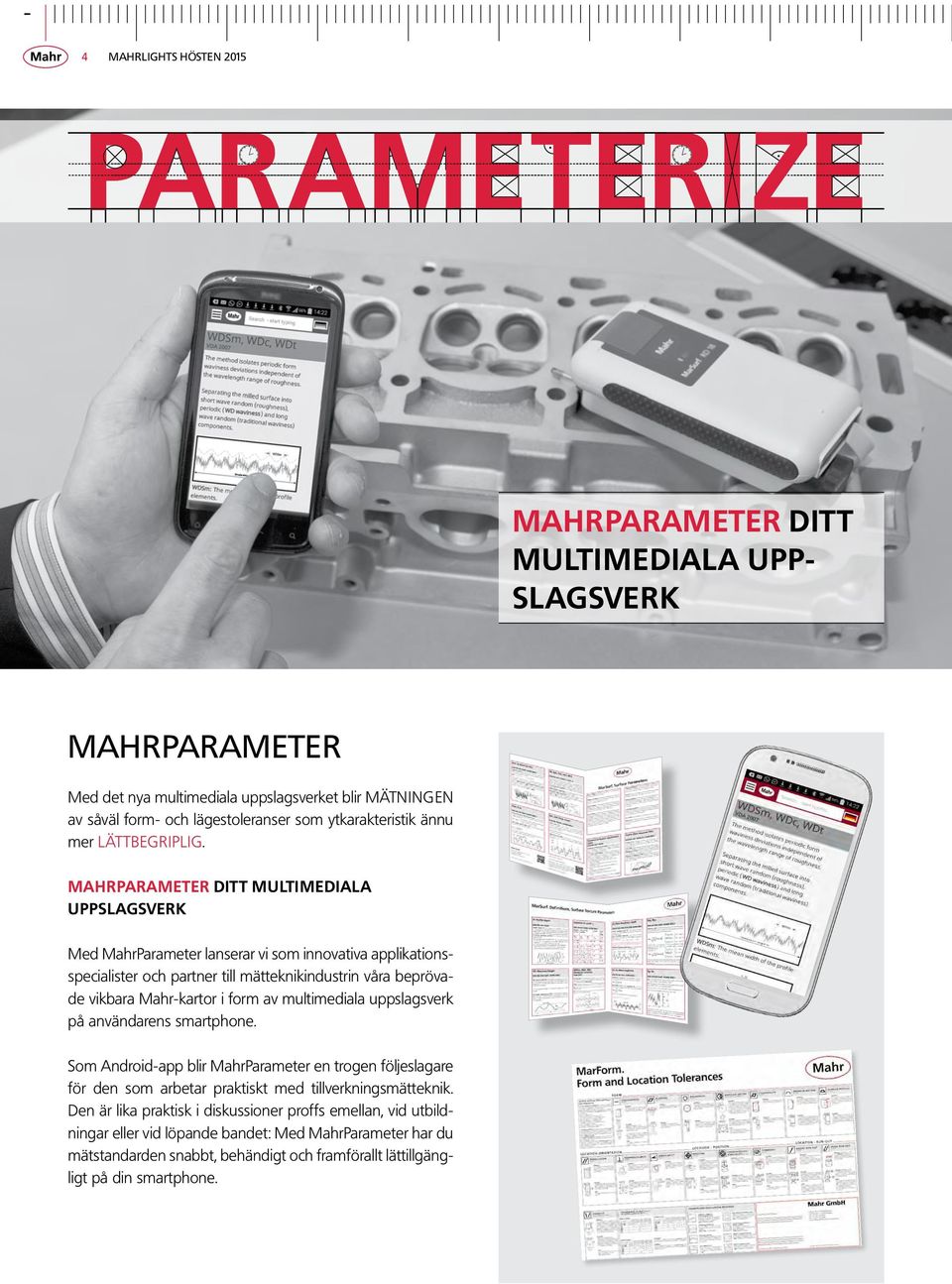

4 - 4 MAHRPARAMETER DITT MULTIMEDIALA UPP- SLAGSVERK MAHRPARAMETER Med det nya multimediala uppslagsverket blir MÄTNINGEN av såväl form- och lägestoleranser som ytkarakteristik ännu mer LÄTTBEGRIPLIG. MAHRPARAMETER DITT MULTIMEDIALA UPPSLAGSVERK Med MahrParameter lanserar vi som innovativa applikationsspecialister och partner till mätteknikindustrin våra beprövade vikbara Mahr-kartor i form av multimediala uppslagsverk på användarens smartphone. Som Android-app blir MahrParameter en trogen följeslagare för den som arbetar praktiskt med tillverkningsmätteknik. Den är lika praktisk i diskussioner proffs emellan, vid utbildningar eller vid löpande bandet: Med MahrParameter har du mätstandarden snabbt, behändigt och framförallt lättillgängligt på din smartphone.

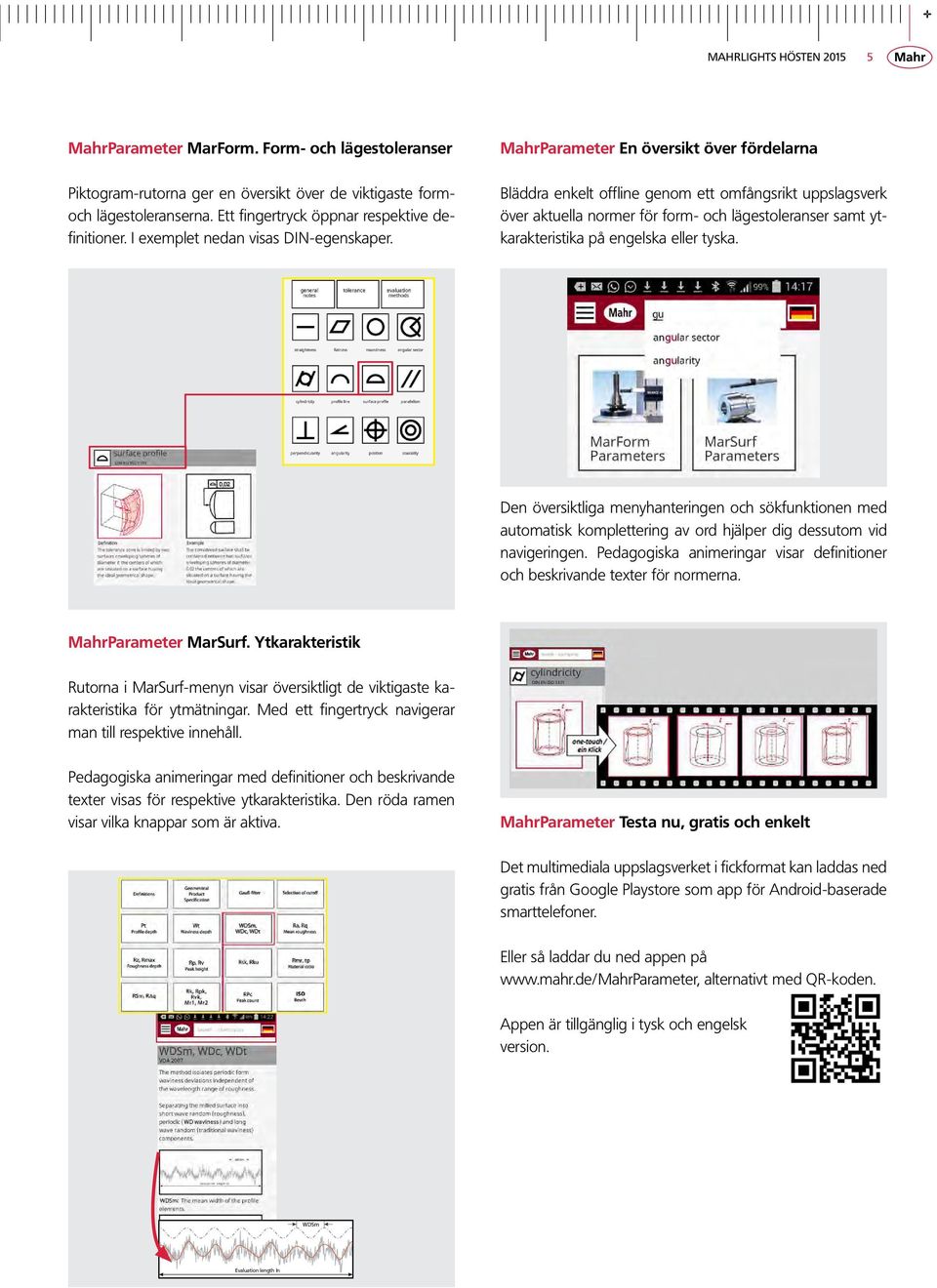

5 + 5 MahrParameter MarForm. Form- och lägestoleranser Piktogram-rutorna ger en översikt över de viktigaste formoch lägestoleranserna. Ett fingertryck öppnar respektive definitioner. I exemplet nedan visas DIN-egenskaper. MahrParameter En översikt över fördelarna Bläddra enkelt offline genom ett omfångsrikt uppslagsverk över aktuella normer för form- och lägestoleranser samt ytkarakteristika på engelska eller tyska. Den översiktliga menyhanteringen och sökfunktionen med automatisk komplettering av ord hjälper dig dessutom vid navigeringen. Pedagogiska animeringar visar definitioner och beskrivande texter för normerna. MahrParameter MarSurf. Ytkarakteristik Rutorna i MarSurf-menyn visar översiktligt de viktigaste karakteristika för ytmätningar. Med ett fingertryck navigerar man till respektive innehåll. Pedagogiska animeringar med definitioner och beskrivande texter visas för respektive ytkarakteristika. Den röda ramen visar vilka knappar som är aktiva. MahrParameter Testa nu, gratis och enkelt Det multimediala uppslagsverket i fickformat kan laddas ned gratis från Google Playstore som app för Android-baserade smarttelefoner. Eller så laddar du ned appen på alternativt med QR-koden. Appen är tillgänglig i tysk och engelsk version. WDSm Evaluation length ln

6 Digimatic Digimatic - 6 MARCAL. REFERENSSKJUTMÅTTET Med Mahrs Reference-system är användandet av skjutmåttet väsentligt enklare och smidigare, då nollpositionen bara behöver fastställas en gång. För alla kommande mätningar är sedan denna inställning sparad. Genom den höga skyddsklassen IP67 är MarCal 16 EWR skyddad mot damm, kyl- och smörjmedel och är därmed ytterst lämplig för användning vid svåra förhållanden. MarCal 16 ER digitalt skjutmått Med stor sifferdisplay 820 SEK Beställningsnr DIN 862 Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/tum, Reference-system, LOCK-funktion (knapplås) Omedelbart redo för mätning tack vare inbyggt Referencesystem Strömförsörjning: Batteri med cirka tre års livslängd Läppade slider Härdad rostfri släde och skena MarCal 16 ER, 200 mm, Beställningsnr Produkt Mätområde Mätvärdesstegring Djupmått Datautgång Teckenstorlek Beställningsnr. mm (tum) mm/tum Ø1,5 mm SEK 16 ER (6 ) 0,01 / ER (6 ) 0,01 / ER (8 ) 0,01 / , ER (12 ) 0,01 / , MarCal 16 EWR Digitalt skjutmått Optimalt skyddad mot damm, kyl- och smörjmedel SEK Beställningsnr IP67 Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/tum, Reference-system, LOCK-funktion (knapplås) Omedelbart redo för mätning tack vare inbyggt Referencesystem Enastående skydd mot damm, kyl- och smörjmedel: Kapslingsklass IP67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade slider Härdad rostfri släde och skena MarCal 16 EWR, 200 mm, Beställningsnr Produkt Mätområde Mätvärdesstegring Djupmått Datautgång Teckenstorlek Beställningsnr. Ø1,5 mm (tum) mm/tum mm SEK 16 EWR (6 ) 0,01 / EWR (6 ) 0,01 / EWR (8 ) 0,01 / , EWR (8 ) 0,01 / ,

7 + 7 När data måste dokumenteras erbjuder -systemet en optimal uppkoppling till alla utvärderingssystem tack vare möjligheten att välja trådlös alternativt kabelbunden anslutning. MarCal 16 EWRi Digitalt skjutmått Med integrerat trådlöst nätverk IP67 integrated wireless 1480 SEK Beställningsnr Kampanj-set Startpaket: inklusive i-stick sändarmottagare och MarCom standard 5.0 se beställningsnr och Funktioner: ON/OFF, AUTO-ON/OFF, HOLD (mätvärdeslagring), RESET (nollställning av visningen), PRESET (förinställt mätvärde), mm/tum, Reference-system, LOCK-funktion (knapplås), DATA (Dataöverföring) Integrerad sändare Omedelbart redo för mätning tack vare inbyggt Referencesystem Enastående skydd mot damm, kyl- och smörjmedel: Kapslingsklass IP67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade slider Härdad rostfri släde och skena Produkt Mätområde Mätvärdesstegring Djupmått Detaljer Beställningsnr. Ø1,5 mm (tum) mm/tum SEK 16 EWRi (8 ) 0,01 /.0005 Datagränssnitt: Med integrerat trådlöst EWRi (8 ) 0,01 /.0005 nätverk EWRi (6 ) 0,01 /.0005 Startpaket: inklusive i-stick sändarmottagare och MarCom standard EWRi (6 ) 0,01 / MarCal 16 GN Skjutmått med skala Den noggranna klassikern med Nonius 1 / 50 mm 295 SEK Beställningsnr Samtliga avläsningsdelar är bländfritt mattförkromade Härdad rostfri släde och skena Mätytor av rostfritt härdat stål Mäteggar för innermätning Nivåmätningsanordning Förhöjda ledspår för skyddande av måttstocken Produkt Mätområde Nonie Nonuisvärde Största tillåtna fel Finjustering Beställningsnr. mm mm tum mm SEK 16 GN , , GN , , GN , , GN ,02 0, GN ,02 0, GN ,02 0, GN , , GN , , GN , ,

8 - 8 MARCAL. Lättviktaren Våra skjutmått 18 EWR har en lättviktskonstruktion tack vare smala tvärsnitt (fr.o.m. 500 mm med kompletterande lätthål för mätskänklarna med lägre vikt) för optimalt användande vid mätningen. 16 EWV - problemlösaren för alla svårtillgängliga mätställen som valv och innerspår. De speciella mätspetsarna kan användas individuellt beroende på mätsituationen. MarCal 18 EWR Digitalt skjutmått Lättviktare av rostfritt härdat stål IP65 Digimatic 3500 SEK Beställningsnr Funktioner: AUTO-ON/OFF, DATA (tillsammans med kontaktkabel), ON/OFF, PRESET (förinställt mått), RESET (nollställning av display), Reference-system, LOCK-funktion (knapplås), mm/tum Omedelbart redo för mätning tack vare inbyggt Referencesystem Enastående skydd mot damm, kyl- och smörjmedel: Kapslingsklass IP65 Strömförsörjning: Batteri med cirka tre års livslängd Teckenstorlek: 10 mm (300 mm), 12,5 mm (500 mm) Produkt Mätområde Mätvärdessteg Detaljer Beställningsnr. mm (tum) mm/tum SEK 18 EWR 300 (12 ) 0,01 / med mäteggar för yttermått 18 EWR 500 (20 ) 0,01 / EWR 300 (12 ) 0,01 / exklusive mäteggar för yttermått 18 EWR 500 (20 ) 0,01 / DIGIMAR 814 SR Höjdmät- och ritsinstrument Noggrann positionering med manuell ratt Digimatic ABS System 5080 SEK Beställningsnr Funktioner: RESET (Nollställning av display), mm/tum, ABS (byte mellan relativ och absolut mätning), Reference Lock/Unlock, PRESET (Förinställt mått), DATA (tillsammans med datakabel), AUTO-ON/OFF Upp till tre års livslängd för batteriet Förflyttningshastighet 1,5 m/s (60 /s) Ergonomisk, stabil fot Härdad polerad ställyta, enkelt och vibrationsdämpad skjutbar Rostfri och härdad släde och skena Manuell ratt för positionering och mätning Finjustering Låsningsskruv Utbytbar mät- och märkningsspets, hårdmetallbelagd Produkt Mätområde Mätvärdessteg Detaljer Beställningsnr. mm (tum) mm/tum SEK 814 SR (0 14 ) 0,01 / Teckenstorlek: 12 mm 814 SR (0 24 ) 0,01 /

9 + 9 MarCal 16 EWV digitalt universalskjutmått Problemlösaren IP67 Digimatic 4170 SEK Beställningsnr Funktioner: AUTO-ON/OFF, DATA (tillsammans med kontaktkabel), HOLD (mätvärdeslagring), ON/OFF, PRESET (förinställt mått), RESET (nollställning av display), Referencesystem, LOCK-funktion (knapplås), mm/tum Omedelbart redo för mätning tack vare inbyggt Referencesystem Enastående skydd mot damm, kyl- och smörjmedel: Kapslingsklass IP67 Strömförsörjning: Batteri med cirka tre års livslängd Härdad rostfri släde och skena Leverans: inklusive standardtillbehör Produkt Mätområde Mätvärdessteg Djupmått Detaljer Beställningsnr. Ø1,5 mm (tum) mm/tum SEK 16 EWV (8 ) 0,01 /.0005 Teckenstorlek: 8,5 mm Användningsområde: Användbar som standardskjutmått (fyrfaldigt mätutförande), med standardtillbehör för mätning av t.ex. val och innerspår. Specialtillbehör för mätning av gängor, hål, kuggar på begäran. 16 Eei 16 Eea Mättillbehör för mätning av yttermått Mättillbehör av mätning av innermått Standardtillbehör, inkluderat i uppsättningen Katalognr. Beteckning Antal Anmärkning 16 Em Djupmätarbrygga (75 x 7 mm) 1 16 Eel Ställbar tolk för innermätningar (50 mm) 1 16 Ec Mätkraftsdon 1 16 Eea 1 Mättillbehör, runt och plant för mätning av yttermått (Ø 3,5 x längd 12 mm) 2 upp till ø 175 mm 16 Eea 2 Mättillbehör, runt och plant för mätning av yttermått (Ø 1,5 x längd 6 mm) 2 upp till ø 175 mm 16 Eea 3 Mättillbehör, saxformat och plant för mätning av yttermått (Ø 3,5 x 1 x längd 6 mm) 2 upp till ø 175 mm 16 Eei 1 Mättillbehör runt och sfäriskt (R5) för mätning av innermått (Ø 3,5 x längd 6 mm) 2 fr.o.m. ø 27 mm 16 Eei 2 Mättillbehör runt och sfäriskt (R5) för mätning av innermått (Ø 1,5 x längd 6 mm) 2 fr.o.m. ø 39 mm 16 Eei 3 Mättillbehör, saxformat och sfäriskt (R5) för mätning av innermått (Ø 3,5 x 1 x längd 6 mm) 2 fr.o.m. ø 39 mm Rostfri cylinderskruv M2x8 2

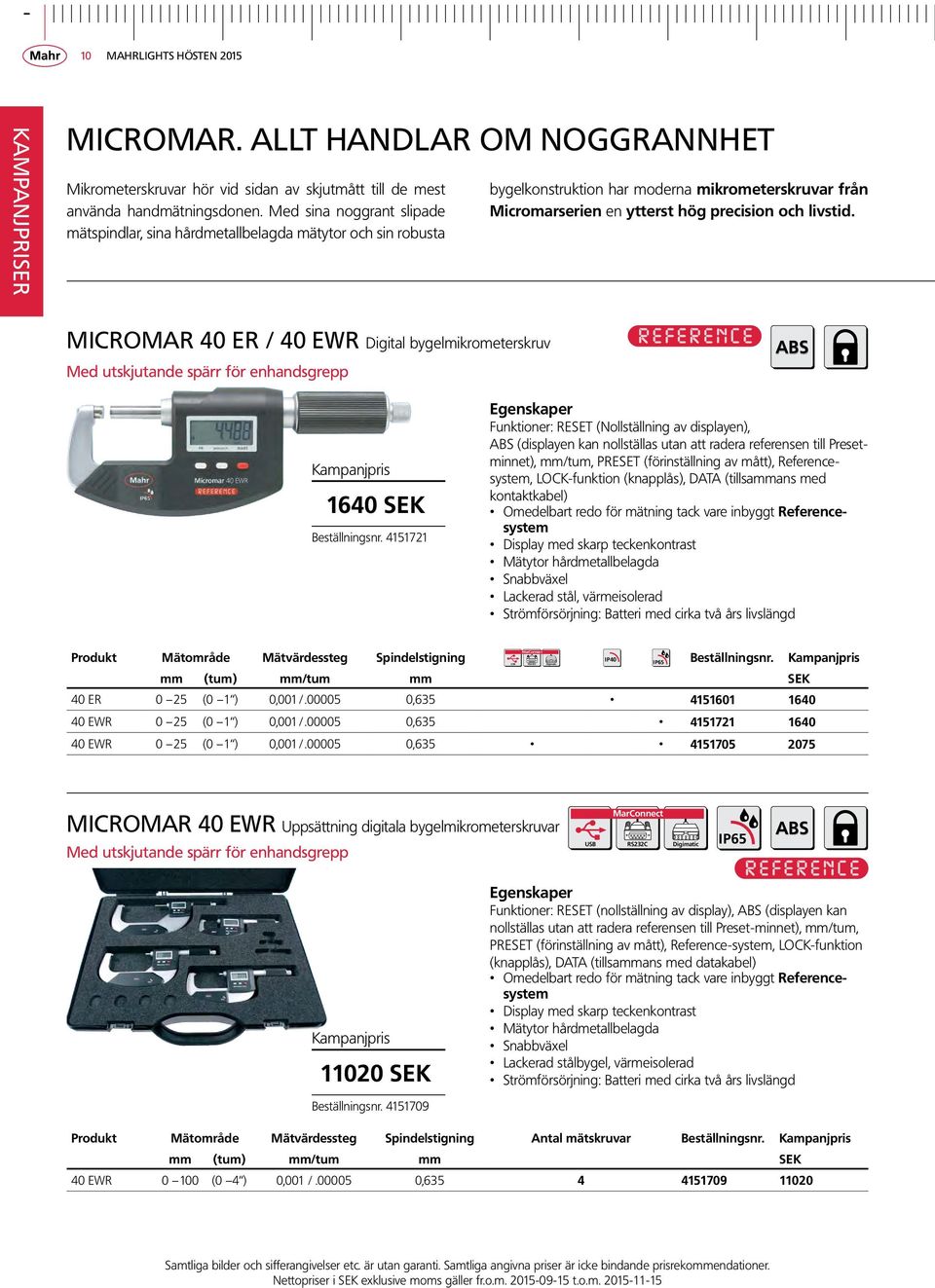

10 Digimatic - 10 MICROMAR. Allt handlar om noggrannhet Mikrometerskruvar hör vid sidan av skjutmått till de mest använda handmätningsdonen. Med sina noggrant slipade mätspindlar, sina hårdmetallbelagda mätytor och sin robusta bygelkonstruktion har moderna mikrometerskruvar från Micromarserien en ytterst hög precision och livstid. MICROMAR 40 ER / 40 EWR Digital bygelmikrometerskruv Med utskjutande spärr för enhandsgrepp ABS 1640 SEK Beställningsnr Funktioner: RESET (Nollställning av displayen), ABS (displayen kan nollställas utan att radera referensen till Presetminnet), mm/tum, PRESET (förinställning av mått), Referencesystem, LOCK-funktion (knapplås), DATA (tillsammans med kontaktkabel) Omedelbart redo för mätning tack vare inbyggt Referencesystem Display med skarp teckenkontrast Mätytor hårdmetallbelagda Snabbväxel Lackerad stål, värmeisolerad Strömförsörjning: Batteri med cirka två års livslängd Produkt Mätområde Mätvärdessteg Spindelstigning IP40 IP65 Beställningsnr. mm (tum) mm/tum mm SEK 40 ER 0 25 (0 1 ) 0,001 / , EWR 0 25 (0 1 ) 0,001 / , EWR 0 25 (0 1 ) 0,001 / , MICROMAR 40 EWR Uppsättning digitala bygelmikrometerskruvar Med utskjutande spärr för enhandsgrepp Digimatic IP65 ABS SEK Beställningsnr Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till Preset-minnet), mm/tum, PRESET (förinställning av mått), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Omedelbart redo för mätning tack vare inbyggt Referencesystem Display med skarp teckenkontrast Mätytor hårdmetallbelagda Snabbväxel Lackerad stålbygel, värmeisolerad Strömförsörjning: Batteri med cirka två års livslängd Produkt Mätområde Mätvärdessteg Spindelstigning Antal mätskruvar Beställningsnr. mm (tum) mm/tum mm SEK 40 EWR (0 4 ) 0,001 / ,

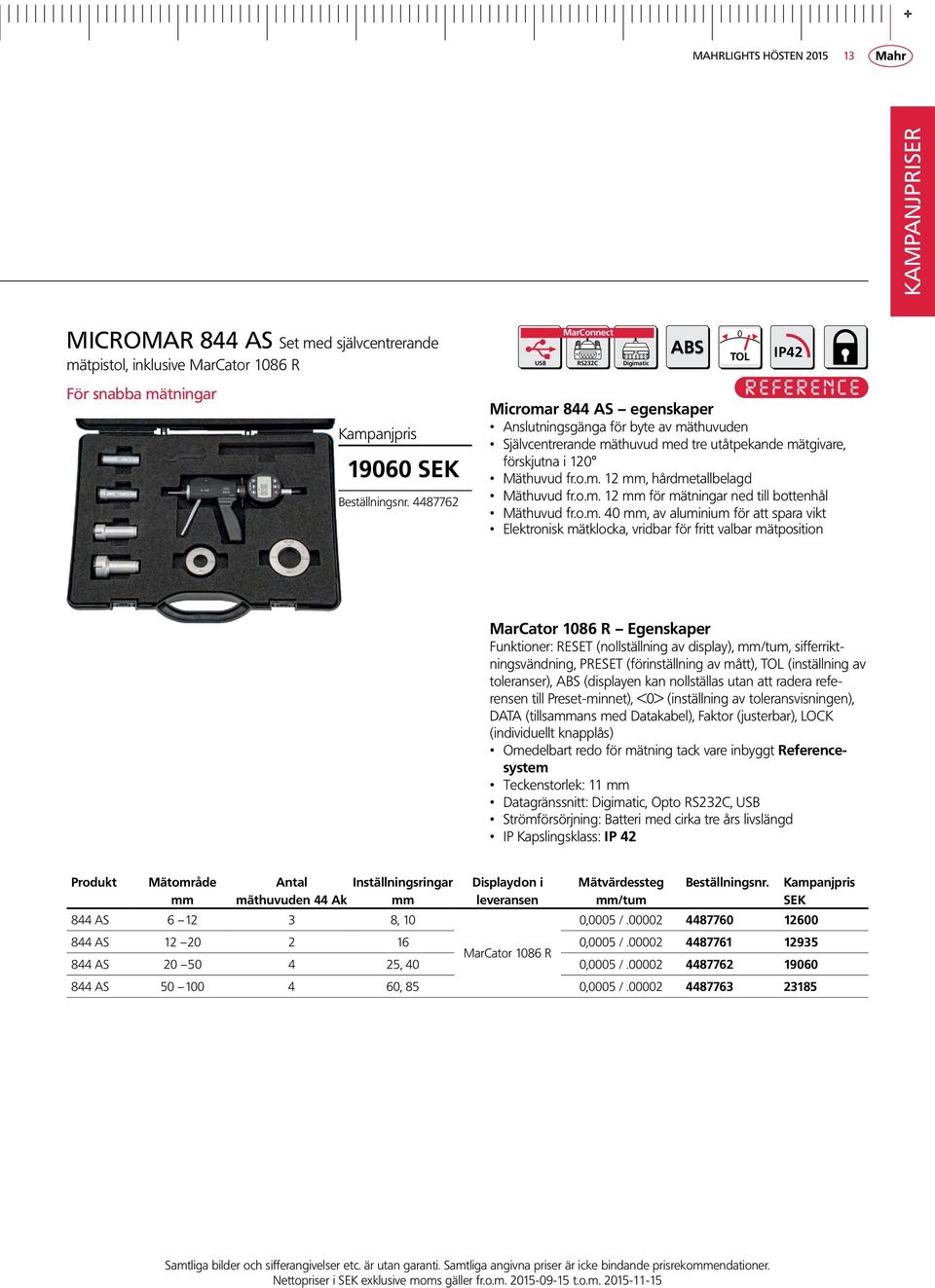

11 + 11 MICROMAR 40 F Indikatormikrometerskruv µ-noggrann tack vare integrerad Mahr-indikator DIN SEK Ställbara toleransmarkörer Förkromad stålbygel, värmeisolerad Tillbakadragning av den rörliga mätspindeln Hårdmetallbelagda mätytor Mätspindel av icke-rostande stål, helt härdad och slipad, fixerbar Användningsområde: Beställningsnr Absolut mätvärdesinställning med mätskruven, jämförande avläsning på indikatorn. Idealisk för kontroll av exakta serietillverkade delar Produkt Mätområde Skaldelsvärde Spindelstigning Mätytor Beställningsnr. Indikator Planhet Parallellitet mm mm mm µm µm SEK 40 F ,001 0,5 1 0, F ,001 0,5 1 0, MICROMAR 40 A Bygelmikrometerskruv Den klassiska DIN SEK Användar- och displaydelar reflexfritt mattförkromade Mätytor härdat stål, hårdmetallbelagda Värmeisoleringbygel Snabbväxel med integrerad koppling Låsanordning Beställningsnr Produkt Mätområde Skaldelsvärde Spindelstigning Detaljer Beställningsnr. mm mm mm SEK 40 A ,01 0,5 Hårdlackerad stålbygel

12 - 12 MICROMAR invändig mikrometerskruv Trepunkts invändiga mikrometerskruvar är omistliga för snabb mätning av borrhål inom all slags tillverkning. Mäthuvudenas utformning sörjer tillsammans med den mekaniskt repeterbara mätkraften för att mätdonet centreras i borrhålet och därmed för säkra och exakta mätresultat. MICROMAR 44 AS Set med självcentrerande invändiga mikrometerskruvar DIN För mätningar ned till bottenhål SEK Beställningsnr Användar- och displaydelar reflexfritt mattförkromade Rostfri mätspindel, helt härdad och slipad Snabbväxel med integrerad koppling Självcentrerande mäthuvud med tre utåtpekande mätgivare, förskjutna i 120 Mäthuvud fr.o.m. 12 mm, hårdmetallbelagd Mäthuvud fr.o.m. 12 mm för mätningar ned till bottenhål Mäthuvud fr.o.m. 40 mm, av aluminium för att spara vikt Produkt Mätområde Skaldelsvärde Största tillåtna fel Antal Inställningsrignar Beställningsnr. mm mm µm mikrometerskruvar mm SEK 44 AS , , AS , AS , , AS , , MICROMAR 44 EWR Set med självcentrerande digitala invändiga mikrometerskruvar Omedelbart redo för mätning tack vare inbyggt Reference-system SEK Beställningsnr DIN Digimatic IP52 ABS Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till Preset-minnet), mm/tum, PRESET (förinställning av mått), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Anslutningsgänga för byte av mäthuvuden Självcentrerande mäthuvud med tre utåtpekande mätgivare, förskjutna i 120 Mäthuvud fr.o.m. 12 mm, hårdmetallbelagd Mäthuvud fr.o.m. 12 mm för mätningar ned till bottenhål Mäthuvud fr.o.m. 40 mm, av aluminium för att spara vikt Produkt Mätområde Skaldelsvärde Största tillåtna fel Antal Inställningsringar Beställningsnr. mm mm/tum µm mäthuvuden mm SEK 44 EWR ,001 / , EWR ,001 / EWR ,001 / , EWR ,001 / ,

13 + 13 MICROMAR 844 AS Set med självcentrerande mätpistol, inklusive MarCator 1086 R För snabba mätningar SEK Beställningsnr Digimatic ABS 0 IP42 Micromar 844 AS egenskaper Anslutningsgänga för byte av mäthuvuden Självcentrerande mäthuvud med tre utåtpekande mätgivare, förskjutna i 120 Mäthuvud fr.o.m. 12 mm, hårdmetallbelagd Mäthuvud fr.o.m. 12 mm för mätningar ned till bottenhål Mäthuvud fr.o.m. 40 mm, av aluminium för att spara vikt Elektronisk mätklocka, vridbar för fritt valbar mätposition MarCator 1086 R Funktioner: RESET (nollställning av display), mm/tum, sifferriktningsvändning, PRESET (förinställning av mått), (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till Preset-minnet), <0> (inställning av toleransvisningen), DATA (tillsammans med Datakabel), Faktor (justerbar), LOCK (individuellt knapplås) Omedelbart redo för mätning tack vare inbyggt Referencesystem Teckenstorlek: 11 mm Datagränssnitt: Digimatic, Opto, Strömförsörjning: Batteri med cirka tre års livslängd IP Kapslingsklass: IP 42 Produkt Mätområde Antal Inställningsringar Displaydon i Mätvärdessteg Beställningsnr. mm mäthuvuden 44 Ak mm leveransen mm/tum SEK 844 AS , 10 0,0005 / AS ,0005 / MarCator 1086 R 844 AS , 40 0,0005 / AS , 85 0,0005 /

14 - 14 MARTEST. HÖGKÄNSLIG MÄTNING Sedan 1936 är Mahr en av de världsledande leverantörerna av hävarmsmätdon. Den finkänsliga datoroptimerade mätutrustningen möjliggör maximal säkerhet och noggrannhet. För användning i verkstadsmiljö är Mar- Testprodukternas display tätad mot genomträngande vätskor. MartEST 800 S / SG / Sa / SGA Vippindikator - Standardutförande DIN 2270 SHOCK PROOF 685 SEK Beställningsnr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till mätriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överlastningsskydd Mätspets med hårdmetallkula ø 2 mm Nu med härdat mineralglas, säker mot splitter och repor Produkt Mätområde Skaldelsvärde Urtavla-ø Mätspets Beställningsnr. mm mm mm mm SEK 800 S 27, ± 0,4 800 SG ,01 14,5 800 SA 27, ± 0, SGA MartEST 800 SGM Vippindikator - för högprecisa mätningar DIN 2270 SHOCK PROOF 970 SEK Beställningsnr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till mätriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överlastningsskydd Mätspets med hårdmetallkula ø 2 mm Nu med härdat mineralglas, säker mot splitter och repor Produkt Mätområde Skaldelsvärde Urtavla-ø Mätspets Beställningsnr. mm mm mm mm SEK 800 SGM ± 0,1 0, ,

15 + 15 MartEST 800 SL / SGL Vippindikator med två långa mätspets DIN 2270 SHOCK PROOF Kampanj-set inklusive ett ytterligare mätspets med rubinkula ø 2 mm 1370 SEK Beställningsnr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till mätriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överlastningsskydd Mätspets med hårdmetallkula ø 2 mm Nu med härdat mineralglas, säker mot splitter och repor Produkt Mätområde Skaldelsvärde Urtavla-ø Mätspets Beställningsnr. mm mm mm mm SEK 800 SL ± 0,25 0,01 27,5 41, SGL MartEST 800 V / VGM Vippindikator - lodrätt utförande DIN 2270 SHOCK PROOF 915 SEK Beställningsnr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till mätriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överlastningsskydd Mätspets med hårdmetallkula ø 2 mm Nu med härdat mineralglas, säker mot splitter och repor Produkt Mätområde Skaldelsvärde Urtavla-ø Mätspets Beställningsnr. mm mm mm mm SEK 800 V ± 0,4 0,01 27, ,5 800 VGM ± 0,1 0,

16 - 16 MARCATOR VISAR RIKTNINGEN Mätklockor räknas till de mest använda mätvärdesinstrumenten tack vare sina mångsidiga användningsmöjligheter. Så även vår serie MarCator. Våra mekaniska mätklockor är utrustade med precisionskuggade hjul och drev för maximal noggrannhet. De kan även erhållas i stöt- och vattentåligt utförande. MarCator 810 A Precisions-mätklocka Den klassiska med avtagbart lock 330 SEK Beställningsnr Siffertavla med skarp teckenkontrast Ställbara färgade toleransmarkeringar för optimal kontrast. Förkromat metallhölje Komfortabelt avtagbart lock med dammskyddsfunktion Precisions kugghjul DIN 878 Produkt Mätområde Skaldelsvärde Urtavla-ø Detaljer Beställningsnr. mm mm mm SEK 810 A 10 0,01 50 Mätkraft 0,7-0,13 N Marstand 815 MG Mätstativ med magnetfot Fixeras med ett handtag 1650 SEK Beställningsnr D-mätstativ, godtycklig position inom aktionsradien är inom räckhåll Enkel positionering av alla tre leder, fixeras tillförlitligt med ett grepp Underhållsfritt mekaniskt låssystem Svart eloxerade länkdelar tillverkade av högvärdig lättmetall Mätklockhållare med 8 mm upptagningsborrning med laxstjärt för hävarmsmätdon Utrustad med precisionsfininställning utan spel På- och avstängningsbar magnet med mycket hög häftkraft Leverans: utan mätklocka Produkt Finjusteringsområde Sammanlagd höjd Utsträckning (max) Prisma för axeldiameter Häftkraft prisma Beställningsnr. mm mm mm mm N SEK 815 MG MG MG MG

17 + 17 MarCator 1075 R Digital mätklocka Med stor sifferdisplay IP52 Digimatic 1235 SEK ON/OFF, RESET (nollställning av display), mm/tum, omkastningsbar riktning, PRESET (förinställt mått), DATA (tillsammans med datakabel), ON/OFF, LOCK-funktion (knapplås), AUTO-ON/OFF LCD-display med skarp teckenkontrast Skyddshölje på mätspindeln Strömförsörjning: Batteri med cirka tre års livslängd Beställningsnr Produkt Mätområde Mätvärdesstegring Detaljer Beställningsnr. mm (tum) mm/tum SEK 1075 R 12,5 (.5 ) 0,01 / R 12,5 (.5 ) 0,005 /.0001 Teckenstorlek: 12 mm R 12,5 (.5 ) 0,001 / MarCator 1086 R Digital mätklocka Med visning av toleranser Digimatic ABS 0 IP42 mm mm mm 2325 SEK Beställningsnr Funktioner: RESET (nollställning av display), mm/tum, omvänd visningsriktning, PRESET (förinställning av mått), (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till Preset-minnet), <0> (inställning av toleransvisningen), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Användar- och displaydelar vridbara i 280 Skyddshölje på mätspindeln Omedelbart redo för mätning tack vare inbyggt Referencesystem Strömförsörjning: Batteri med cirka tre års livslängd mm mm mm Produkt Mätområde Mätvärdesstegring Detaljer Beställningsnr. mm (tum) mm/tum SEK 1086 R 12,5 (.5 ) 0,01 /.0005 Teckenstorlek: 11 mm

18 - 18 MÄTA DIGITALT MED MARCATOR Våra innovativa digitala mätklockor innehåller högprecisa elektroniska mätsystem. De möjliggör ytterligare praktiska mätfunktioner. Genom det enkla användandet, den stora displayen som minimerar risken för felläsning, samt möjligheten till snabb och enkel vidare bearbetning av övriga mätresultat, svarar de upp mot alla krav som kan ställas på moderna mätmedier. MarCator 1086 R/1086 Ri Digitala mätklockor Upplösning fr.o.m. 0,5µm samt toleransvisning 2825 SEK Beställningsnr ABS 0 IP42 Digimatic RESET (nollställning av display), mm/tum, omvänd visningsriktning, PRESET (förinställning av mått), (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till Preset-minnet), <0> (inställning av toleransvisningen), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Användar- och displaydelar vridbara i 280 Skyddshölje på mätspindeln Omedelbart redo för mätning tack vare inbyggt Referencesystem Strömförsörjning: Batteri med cirka tre års livslängd 0 integrated wireless mm mm mm 306 SEK mm Beställningsnr mm mm Kampanj-set Startpaket: inklusive i-stick sändarmottagare och MarCom standard 5.0 se beställningsnr Produkt Mätområde Valbar upplösning Detaljer Beställningsnr. mm (tum) mm (tum) SEK 1086 R 12,5 (.5 ) R 25 (1 ) 0,0005 / 0,001 / 0,002 / Ri 12,5 (.5 ) 0,005 / 0,01 mm Med integrerat trådlöst nätverk 1086 Ri 25 (1 ) ( / /.0001 / Ri 12,5 (.5 ).0002 /.0005 ) Startpaket: inklusive i-stick sändarmottagare och MarCom standard

19 + 19 MarCator 1087 R/1087 Ri Digitala mätklockor Upplösning fr.o.m. 0,5 µm och dynamiska max/minfunktioner 3465 SEK Beställningsnr ABS MAX MIN 0 IP42 Digimatic Funktioner: ON/OFF, RESET (nollställning av display), mm/tum, omvänd visningsriktning, PRESET (förinställning av mått), (inställning av toleranser), MAX/MIN minne för vändlägessökning, TIR (MAX_MIN) för koncentricitets- och jämnhetstester, ABS (displayen kan nollställas utan att radera referensen till Preset-minnet), DATA (tillsammans med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Användar- och displaydelar vridbara i 280 Skyddshölje på mätspindeln Omedelbart redo för mätning tack vare inbyggt Referencesystem Strömförsörjning: Batteri med cirka tre års livslängd integrated wireless MAX MIN 3710 SEK Beställningsnr MAX MAX-MIN (TIR) MIN Produkt Mätområde Valbar upplösning Detaljer Beställningsnr. mm (tum) mm/tum SEK 1087 R 12,5 (.5 ) ,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm 1087 R 25 (1 ) ( / /.0001 /.0002 /.0005 ) 1087 Ri 12,5 (.5 ) Med integrerat trådlöst nätverk

20 - 20 ÖVERFÖRINGSGIGANTEN Vid modern tillverkning är det nödvändigt att mätresultaten samlas in och utvärderas. Dessa resultat är inte bara värdefulla indikatorer för klassning av produkterna, utan även för utvärdering och optimering av tillverkningsprocessen. Här erbjuder Mahr med sina uppdaterade lösningar för trådlös dataöverföring högsta standard. Våra principer: enkelt, tillförlitligt och proffsigt! i-stick signalmottagare för mätdon med integrerat trådlöst nätverk Signalmottagare i-stick inklusive mjukvarugränssnitt integrated wireless 655 SEK Beställningsnr Mätning utan störande tillbehörsmoduler Stor rörelsefrihet Säker och enkel dataöverföring Lång batterilivstid Prisvärd Mjukvaran MarCom Std. 5.0 ingår i leveransen Produkt i-stick Antal kanaler 3 Antal anslutningsbara mätdon med integrerat trådlöst nätverk 8 per i-stick Frekvensband MHz 2400 Sändaravstånd upp till sex meter För mätdon MarCal 16 EWRi / 30 EWRi MarCator 1086 Ri / 1087 Ri / 1087 BRi Beställningsnr Leverans i-stick + MarCom Standard i-stick + MarCom Professional SEK Produkt Beteckning Beställningsnr. SEK MC-R Fjärrkontroll för MarCom MarCom PROFeSSIONAL 5.0 mjukvarugränssnitt Hantering av mätdata 2145 SEK Beställningsnr integrated wireless Integrerade virtuella gränssnittboxar Möjlighet att koppla till SPC-mjukvara via en virtuell gränssnittbox Kombinerbar dataöverföring (e-stick, i-stick, FM 2,, RS232) Prisvärd Produkt MarCom Professional 5.0 Antal anslutningsbara sändarmottagare i-stick 4 Antal anslutningsbara mätdon med integrerat trådlöst nätverk 32 Antal anslutningsbara sändarmottagare e-stick 1 Antal anslutningsbara sändarmoduler för e-stick 8 Antal anslutningsbara sändarmottagare FM 2 1 Antal anslutningsbara sändarmoduler för sändarmottagare FM Antal anslutningsbara mätdon med -gränssnitt 128 Antal anslutningsbara -pedaler 128 Antal anslutningsbara mätdon med -gränssnitt 2 Antal virtuella gränssnittboxar (åtta ingångar) 4 Beställningsnr SEK 2145

21 + 21 e-stick sändarmottagare för Sändaren för uppgraderingen 660 SEK Beställningsnr Optimal sändarkontakt för alla Mahr handmätdon med datagränssnitt Trådlös mätvärdesöverföring från mätutrustningen till PC Säker dataöverföring genom återkoppling vid mätvärdesmottagandet av PCn till mätdonet Kompakta sändarmoduler utan extern antenn Omfattande sändarproduktportfolio Dubbelriktad sändningssträcka (mätinstrument skickar fjärrförfrågan) Produkt e-stick Antal kanaler 3 Antal anslutningsbara sändarmoduler för e-stick 8 Frekvensband MHz 2400 Sändaravstånd upp till sex meter För mätdon Sändarmoduler 16 EWe, 2000 e, RS232 e, 1082 e Beställningsnr Leverans e-stick + MarCom Standard e-stick + MarCom Professional SEK SEK Beställningsnr SEK Beställningsnr Produkt Beteckning För mätdon Beställningsnr. SEK 16 EWe Sändarmodul för e-stick MarCal 16 ER, 16 EWR, 16 EWV, 30 EWR, 30 EWN Digimar 814 SR Micromar 40 EWR, 40 EWS, 40 EWV, 44 EWR, 46 EWR MarCator 1075 R, 1086 R, 1087 R, 1087 BR MarSurf PS e Sändarmodul för e-stick Digimar 816 CL MarCator 1088 / 1088W Millimess 2000, 2001, 2100, µmaxµm II Millimar C1200 RS232 e Sändarmodul för e-stick Millimar C1208, C1216, C1245, S1840 Digimar 817 CLM

22 - 22 FÖR MÄTNING AV HÖGA HÖJDER Digimar Höjdmätinstrument garanterar maximal flexibilitet och kvalitet. Våra motoriserade Digimar övertygar genom enkel service, enkel hantering av samtliga grundläggande funktioner via snabbvalsknappar och den höga nivån av komfort och säkerhet vid mätningen. DIGIMAR 817 CLM Höjdmätinstrument Med snabbinställning. Snabba mätningar med maximal noggrannhet 2D SEK Beställningsnr Funktioner: Mätning nedåt respektive uppåt Vändläge borrningar/vändläge brunn (uppe respektive nere) Beräkning av avstånd respektive symmetri Dynamiska mätfunktioner Mätning av räta vinklar/rakhet Mätning i 2D-läge Mätprogram Statistisk utvärdering Bearbetning av mätdata m.m. Användar- och visningsenhet: Stora och översiktliga användarknappar Lätt avläsbar grafik-lcd-display med bakgrundsbelysning Användarguide genom självförklarande ikoner Väl rustad för framtiden tack vare uppdateringsmöjligheter Ställbar Aut-off-funktion, utan att förlora mätvärden Mätsystem: Föredömlig mätnoggrannhet och tillförlitlighet genom optiskt inkrementerat mätsystem med dubbelt läshuvud Dynamiskt Höjdmätinstrument för snabba upprepningar Luftlagersystem för lätt och mjukt flyttande Exakt mäthuvudspositionering på spår av rostfritt stål Enkla mätförfaranden genom motoriserad mätslid Givarkonstanten är lagrad efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för strömoberoende mätning Kompensation av temperatur genom en inbyggd temperatursensor Produkt 817 CLM Mätområde mm Användningsområde från... till mm Mätvärdesstegring mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Största tillåtna fel (1,8 + L/600) L in mm Repetering vid hål µm 1 Repetering på plan µm 0,5 Avvikelse från rät vinkel i µm µm Maximal användartid h 10 Mätkraft N 1,0 +/ 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Beställningsnr SEK

23 + 23 DIGIMAR 816 CL Höjdmätinstrument Perfekt för exakta mätningar vid tillverkning 1D SEK Beställningsnr Funktioner: Mätning nedåt respektive uppåt Banbredd respektive spåravstånd inklusive ban- respektive spårmitt Hål- respektive axeldiameter inklusive borrnings- respektive axelmitt Vändläge hål/vändläge grop (uppe respektive nere) Beräkning av avstånd respektive symmetri Dynamiska mätfunktioner Mätprogram Hantering av mätdata Användar- och visningsenhet: Lätt avläsbar grafik-lcd-display med bakgrundsbelysning Översiktliga användarknappar Språkneutral användarguide genom självförklarande ikoner Snabb inställning av en extra nollpunkt Mätvärdeslagring upp till 99 mätvärden Mätsystem: Föredömlig mätnoggrannhet och tillförlitlighet genom optiskt inkrementerat mätsystem med dubbelt läshuvud Dynamiskt för snabba upprepningar Luftlagersystem för lätt och mjukt flyttande Exakt mäthuvudspositionering på linjaler av rostfritt stål Enkla mätförfaranden genom motoriserad mätslid Givarkonstanten är lagrad efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för strömoberoende mätning Kompensation av temperatur genom en inbyggd temperatursensor Produkt 816 CL Mätområde mm Användningsområde från... till mm Mätvärdesstegring mm 0,01, 0,001 Största tillåtna fel (2,8 + L/300) L in mm Repetering vid hål µm 3 Repetering på plan µm 2 Avvikelse från rät vinkel i µm µm Maximal användartid h 10 Mätkraft N 1,0 +/ 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Beställningsnr SEK

24 - 24 NOGGRANNHetsgigant Överallt där ytstrukturer påverkar funktionen, tillverkningen eller utseendet på byggdelar eller produkter är en noggrann kontroll av största värde. Högsta kvalitet, kompetens och kunnande i särklass allt detta erbjuder MarSurf-ytmätningstekniken! Marsurf PS 1 Set mobil ytjämnhetsmätare inklusive PS 1-Explorer-mjukvara Automatiskt val av filter och mätsträcka Digimatic SEK Beställningsnr Integrerad kalibreringsnormal Automatisk funktion för val av filter som överensstämmer med standarder och mätsträcka Dynamisk kalibreringsfunktion Enstaka mätsträckor och förkortat filter, valbart Faskorrekt profilfilter (Gaussfilter) enligt DIN EN ISO 11562, specialfilter enligt DIN EN ISO , ls-filter enligt DIN EN ISO3274 (möjligt att stänga av) µm / µtum omställbar Leveransen innehåller: Mätenhet med mätsträcka upp till 17,5 mm Givare med mätområde 350 µm, 2 µm/90 diamantspets, givarkraft 0,7 mn Höjdinställning, -sladd, bärväska, laddningsdon m.m. Inklusive PS1-Explorer-mjukvara dokumentation och utskrift av profiler och resultat Produkt PS 1 Mätområde µm 350 Parametrar Ra, Rq, Rz (Ry (JIS) motsvarande Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsvarande Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Givarspets 2 µm Kalibreringsfunktion dynamiskt, ra, Rz, Rsm Lagringsmöjlighet maximalt 100 profiler, maximalt resultat Mått H x B x D 140 x 50 x 70 Vikt kg 1,1 Mätprincip induktiv Givare glidsko givare Mätkraft N ca. 0,7 mn Beställningsnr SEK Ytjämnhetsmätning på plats vid tillverkningsprocessen Universellt vid bearbetnings-maskinen eller för kontroll av inkommande varor

25 + 25 Marsurf M 300 Set mobil ytjämnhetsmätare Perfekt för exakta mätningar vid tillverkning SEK Beställningsnr Skanna enkelt QR-koden för att i Mahrs YouTubekanal se filmen om det mobila ytjämnhetsdonet MarSurf M 300 ses. Integrerad normal Automatisk funktion för profiligenkänning och motsvarande normenlig inställning av filter och tillhörande mätsträcka Enstaka mätsträckor och förkortat filter, valbart Utskrift av R-Profil (ISO/ASME/JIS), P-Profil (MOTIF), materialandelskurva, resultatprotokoll Valbara måttenheter (μm/μtum) och standarder (ISO/JIS/ ASME/MOTIF) Leveransen innehåller: Utvärderingsenhet M 300 Drivenhet RD 18 med integrerad normal Standardgivare PHT / 2 µm (överensstämmande med standarder), Höjdinställning, givarskydd, 2x -Kabel, bärväska, m.m. Produkt M 300 Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsvarande Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsvarande Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Givarspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne med maximalt resultat, maximalt 30 profiler Matnings mått (L x B x H) mm 130 x 70 x 50 Utvärderings mått (L x B x H) mm 190 x 140 x 75 Matnings vikt g ca. 300 Utvärderings vikt kg ca 1 Mätprincip induktiv Givare glidsko givare Mätkraft N ca. 0,7 mn Beställningsnr SEK 38600

26 - 26 NOGGRANNHetsgigant Överallt där ytstrukturer påverkar funktionen, tillverkningen eller utseendet på byggdelar eller produkter är en noggrann kontroll av största värde. Högsta kvalitet, kompetens och kunnande i särklass allt detta erbjuder MarSurf-ytmätningstekniken! Marsurf M 300 C Set mobil ytjämnhetsmätare Perfekt för exakta mätningar vid tillverkning Obs: Separat drivenhet MarSurf RD 18 C2 för transversell mätning för M 300 C erhålles som extrautrustning! SEK Beställningsnr Automatisk funktion för profiligenkänning och motsvarande normenlig inställning av filter och tillhörande mätsträcka Enstaka mätsträckor och förkortat filter, valbart Utskrift av R-Profil (ISO/ASME/JIS), P-Profil (MOTIF), materialandelskurva, resultatprotokoll Valbara måttenheter (μm/μtum) och standarder (ISO/JIS/ ASME/MOTIF) Leveransen innehåller: Utvärderingsenhet M 300 C Cylindriskt drivenhet RD 18 C Standardgivare PHT / 2 µm (normenligt) Ytnormal PRN 10 med Mahr-kalibreringsintyg Höjdinställning, givarskydd, 1 x -Kabel (för PC-anslutning), bärväska, m.m. Produkt M 300 C Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsvarande Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsvarande Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Givarspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne med maximalt resultat, maximalt 30 profiler Matnings mått (L x B x H) mm 139 x 26 Utvärderings mått (L x B x H) mm 190 x 140 x 75 Matnings vikt g ca. 300 Utvärderings vikt kg ca 1 Mätprincip induktiv Givare glidsko givare Mätkraft N ca. 0,7 mn Beställningsnr SEK 35650

27 + 27 Marsurf M 400 mobil ytjämnhetsmätare Den bästa bland de mobila! Enkel. Snabb. Innovativ SEK Beställningsnr Underuppmätning med Prismas automatiska nollställning av BFW 250 MarSurf mätplats med mäthållare ST-G SEK Beställningsnr Endast ett fåtal sekunders inriktningstid genom motorisk inställning av mätenhet höjd med automatisk nollställning av positionen Flexibel att positionera genom trådlös Bluetoothöverföring Översiktlig, klar och enkel genom en briljant färgdisplay för resultatvisning och användarguide Mobil användning genom nät- och batteridrift Uppdaterad för internationellt bruk genom alla aktuella parametrar enligt ISO, JIS, ASME, många språk är integrerade Dokumentation med kvalitet genom integrerad termoskrivare för profil- och resultatutskrifter Fri avläsning med högprecist avläsningssystem Snabbt avläsningsarmbyte genom magnetisk avläsningsarmshållare Kollissionskyddad Nu dubbla mäthastigheten vid samma mätpunktsavstånd 26 mm rörelse Leverans för M 400-uppsättningen innehåller: Utvärderingsenheten MarSurf M 400 Matnings MarSurf SD 26 inklusive BFW 250 Standardgivare ( ) En rulle termopapper Nätdel med lång räckvidd med tre adaptrar 2 x -sladdar (för anslutning till PC och användning med sladd) bruksanvisning, transportväska Leveransen för mätplatsen M 400 med ST-G innehåller: MarSurf M 400-uppsättningen Fäste på mätstativ Mätstativ ST-G med 10 mm T-spår Ytjämnhetsnormal PRN10 inklusive Mahrs kalibreringsintyg Produkt M 400 Mätområde µm 500 Ra, Rt, Wa, Rq, R3z, Wq, Rz, RPc, WSm, RzJ, HSC, Wsk, Rmax, Rmr tp, Wt, Rp, RSm, Parametrar R, RpA, S, AR, Rpm, Rdq, AW, Rv, Rsk, RX, Rpk, Rku, Wx, Rk, Rdc, Htp, Wte, Rvk, Pdc, W, Mr1, Pa, NR, Mr2, Pt, NCRX, A1, Pmr, Ptp, NW, A2, CPM, Vo, CR, CF, CL, Givarspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet Gräns för integrerad lagring resultat, maximalt 30 profiler Matnings mått (L x B x H) mm 163 x 72 x 74 Utvärderings mått (L x B x H) mm 190 x 140 x 75 Matnings vikt g ca. 900 Utvärderings vikt kg ca 1 Mätprincip induktiv Givare friavkännande givare Mätkraft N ca. 0,7 mn Mätstativ ST-G Beställningsnr SEK

28 - 28 MILLIMAR. PRECISIONSGIGANTER Tillverkningsindustrins hela mätteknikvärld från samma leverantör. Produktspektrumet innehåller inbördes avstämda mätvärdesgivare, utvärderingsdon såväl som högprecisa mekaniska komponenter och kundlösningar för bokstavligen alla tänkbara uppgifter inom längdmätning. MILLIMAR C1200 Kompakt längdvisnings instrument Den nya generationens visarinstrument Digimatic 0 IP SEK Beställningsnr Funktioner: ON/OFF, mm/tum, omvänd visningsriktning, mätområdesbyte, (inmatning av toleranser), PRESET (förinställning av mått), faktor (justerbar), DATA (dataöverföring) Högupplöst kontrastrik TFT-färgdisplay Display steglöst vinklad för optimal synvinkel Enklast möjliga hantering Nät- eller batteridrift möjlig Tack vare batteridriften är den även lämplig för mobilt bruk Kompakt hölje Väggmontering möjlig Produkt Visningsintervall Mätvärdesstegring Skaldelsvärde Beställningsnr. Teckenvisning Skalvisning µm µm µm µm SEK C1200 ± 5000 ± 5000, ± 2000, ± 1000, ± 300, ± 100, ± 30, ± 10, ± 3 0,1 200, 100, 20, 10, 2, 0, MILLIMAR P2004 M Induktiv givare Standardgivare IP64 Mätspindel lagrad med kulstyrning Hög rätlinjighet över hela mätintervallet Enastående elektromagnetisk skärmning (EMV) Alla kan byggas om från axiellt till radiellt sladduttag med hjälp av en kåpa som ingår Andra standardutföranden, t.ex. med vakuumuttag eller tryckluftdrift, eller längre mätintervall, erbjuds på förfrågan SEK Beställningsnr Produkt Mätområde Mätkraft Repetering f w Vändsprång f u Beställningsnr. mm N µm µm SEK P2004 M ± 2 0,75 0,1 0,

29 + 29 marvision SM 150 / SM 160 Stereo-zoom-mikroskop Inspektion av detaljer vid tillverkning och kvalitetskontroll 7900 SEK Beställningsnr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoom-objektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med pupillavstånd (54-76 mm) kompensation för dioptri Integrerad belysning ovan- och underifrån, steglöst justerbar Belysning 12 V / 15 W, ovan- och underifrån, justerbar (endast SM 150) Produkt Förstoring Siktfält - Enblicksvinkel Optiskt Arbetsavstånd Maximalt Beställningsnr. diameter kikare objekthöjd SEK SM 150 steglös mm 45 Binokulär 105 mm 75 mm SM till 45 ggr marvision SM 151 Stereo-zoom-mikroskop inklusive CamSet Kraftfullt stereomikroskop för dokumentation med fantastisk optik SEK Beställningsnr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoom-objektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med pupillavstånd (54-76 mm) kompensation för dioptri Integrerad belysning ovan- och underifrån, steglöst justerbar Belysning 12 V / 15 W, ovan- och underifrån, justerbar Produkt Förstoring Siktfält - Enblicksvinkel Optiskt Arbetsavstånd Maximalt Beställningsnr. diameter kikare objekthöjd SEK SM 151 steglös 7 till 45 ggr 28 5 mm 45 Trinokulär 105 mm 75 mm

30 - 30 DEN ANDRA DIMENSIONEN I MÄTTEKNIKEN Med optiska mätdon i produktlinjen MarVision erbjuder Mahr den snabba och tillförlitliga lösningen för flertalet mätuppgifter i 2D. Oavsett om det gäller precisionsresultat i tillverkningsindustrin och medicintekniken eller elektronikkomponenter i miniatyrformat. Högsta noggrannhet hos mätdonen såväl som kraftfulla användaroch utvärderingsutrustningar gör att du kan uppfylla höga anspråk. Marvision QM 300 Video-verkstads-mätmikroskop inklusive M3-mjukvara med Touchscreen-PC Direkt jämförelse med CAD-konturer SEK Beställningsnr Telecentriskt fastobjektiv Integrerad -färgkamera LED-ringljus: dimbar LED-belysning underifrån: dimbar Mätbord med höjdjustering Automatisk igenkänning av komponenter Automatisk mätning av alla känntecken av en del inom bildfältet Problemfri styrsekvens genom grafisk målstyrning Automatisk kantigenkänning även på kontrastsvaga delar Användarmanual i ett flertal språk QM 300 Exempel på typiska arbetsstycken: M3-mjukvara med pekskärmsdator Figur motsvarande (PC-tillverkare) Användar- och visningsenhet M3-mjukvara med pekskärmsdator 23-tums pekskärm med tangentbord och mus Windows 8-baserad, vilket möjliggör vidare installation av mjukvara Styrning med Multi-Touch på bildskärmen eller med mus och tangentbord Stor videoskärm Bör/är-utvärdering med toleransangivelser Utskrift av protokoll med företagslogotyp Grafisk presentation med dimensionering Statistik (minimum, maximum, spännvidd, standardavvikelse, 6-sigma o.s.v.) Jämförelse av mätningen med CAD-ritningen över DXF-funktion Stansade delar Kuggprofiler Tätningsringar av gummi Produkt QM 300 Mätområde X/Y mm 32 x 24* Förflyttningsriktning Z mm 30 Mätsystem E 2 XY in µm µm 4,0+L/50 (L in mm) Kamerasystem 5 Megapixel 3 Belysning: Uppåtriktat ljus LED-ringljus Belysning: Belysning underifrån LED telecentriskt Mått H x B x D mm 618 x 196 x 325 Beställningsnr SEK * Ytterligare storlekar (57 x 42 mm, 96 x 72 mm) är tillgängliga på begäran. För tillbehör för mikroskop se huvudkatalogen, kapitel 18 - MarVision

31 + 31 Marvision MM 420 verkstads-mätmikroskop med bildbearbetning Enkla men kraftfulla mätfunktioner SEK Beställningsnr Integrerad färgkamera Zoom-objektiv, motordriven som tillval LED-ringljus: En ring och fyra segment individuellt omställ- och dimbara LED-belysning underifrån: dimbar Massiv bas av hårdgranit Stabilt stålkorsbord, precisionslagrad Snabb- och finjustering av axlar Enastående noggrannhet och tillförlitlighet genom optiskt inkrementerbart mätsystem Laserpekare för positionsbestämning MM 420 Användningsområde: M3-mjukvara med pekskärmsdator Figur motsvarande (PC-tillverkare) Mätning respektive bestämning av geometriska element (punkt, linje, cirkel, avstånd, snittställe etc.) över automatiska kantigenkänningar t.ex. på stans- och bockade delar, plastdelar såväl som elektronikkort. Användar- och visningsenhet M3-mjukvara med pekskärmsdator 23-tums pekskärm med tangentbord och mus Windows 8-baserad, vilket möjliggör vidare installation av mjukvara Styrning med Multi-Touch på bildskärmen eller med mus och tangentbord Stor videoskärm Bör/är-utvärdering med toleransangivelser Utskrift av protokoll med företagslogotyp Grafisk presentation med måttsättning Automatisk kantigenkänning även på kontrastsvaga delar Statistik (minimum, maximum, spännvidd, standardavvikelse, 6-sigma o.s.v.) Stitching (sammanfogandet av flera enkelbilder till en stor bild (rektangelstitching, fri stitching). Produkt MM 420 Objektiv Fix Zoom motorisk zoom Förstoring mm valbart 40x, 60x, 100x 0,7x - 4,5x 6,5:1 Mätområde X/Y mm 200 / 100 Förflyttningsriktning Z mm 150 / (350 när förlängningsoptionen valts) Bordsstorlek mm 370 x 210 Maximal bordsbelastning kg 20 Mätsystem inbyggd inkrementmåttstock Mätsystem - upplösning µm 0,001 Mätsystem - E1 X/Y i µm 1,9 + (L/100) Mätsystem - E2 X/Y i µm 2,9 + (L/100) Arbetsavstånd ca. mm från 65 till 85 (beroende på tillval) Maximal objekthöjd mm från 80 till över 280 (beroende på tillval) Belysning: LED-belysning ovan- och underifrån, justerbar Mått H x B x D mm 700 x 480 x x 650 x x 650 x 550 Beställningsnr SEK För tillbehör för mikroskop se huvudkatalogen, kapitel 18 - MarVision
