MAGASINET FÖR DIG MED PASSION FÖR DETALJER MARCOM PROFESSIONELL PROGRAMVARA SMAHRT METROLOGI - ENKELT, SMART OCH ABSOLUT GRATIS FÖR NEDLADDNING

Transkript

1 MAGASINET FÖR DIG MED PASSION FÖR DETALJER NA GÄLLER FRÅN 1 APRIL TILL 31 MAJ 2017 INTEGRATED WIRELESS Mätinstrument med integrerad sändare. Se sid. 8 och följande MED PASSION FÖR DETALJER MARCOM PROFESSIONELL PROGRAMVARA SMAHRT METROLOGI - ENKELT, SMART OCH ABSOLUT GRATIS FÖR NEDLADDNING Vårt bidrag till Industri 4.0. Programgränssnittet MarCom Professional för anslutning av mät instrument med kabel eller trådlöst. Se sid. 6 MILLIMAR C 1200 Nu med dynamisk mätfunktion. Se sid. 23 MARSURF PS10 SMARTSURF Startmodellen för mätning av ytstruktur med intuitiv pekskärmshantering. Se sid. 27

2 2 MÄTTEKNIK FÖR TILLVERKNINGSI N DU STRI N M E D E RFARE N H ET, INNOVATION OCH ENGAGEMANG.

3 + 3 r FOR MÄTNING OCH UTVÄRDERING: BÅDA HÖR IHOP Mätning i produktionen är en sida av kvalitetssäkringen den andra sidan är professionell utvärdering av mätdata. Båda hänger samman och båda är avgörande för produktionsresultatet. Både i fråga om mätning och när det gäller utvärdering har mycket förändrats under de senaste åren. Mahr erbjuder innovativa lösningar, som avsevärt underlättar och förbättrar din arbetsdag. Trådlösa mätinstrument: snabbare mätning i nätverk Med våra nya skjutmått och mätklockor kan mätdata överföras trådlöst till en dator. Detta innebär en enorm förenkling av insamling och dokumentation av mätdata och gör dessutom kvalitetssäkringsprocesserna snabbare. MarCom Professional: programvaran för utvärdering av mätvärden Nu kommer programvaran in i bilden: Med MarCom Professional kan de trådlöst överförda mätdata bearbetas. Utvärderingen ger värdefull och nödvändig information för produktionen. Denna information utgör grunden för en tillförlitlig processövervakning och produktivitetshöjning. Kostnadsfri nedladdning för dig För dig som läsare av Mahrlights har vi ett mycket speciellt erbjudande: Från och med nu kan du utan kostnad ladda ned programvaran MarCom Professional (se sid. 6 7)! Med en kombination av trådlös mätning och programvara för utvärdering tar MAHR dig ett viktigt steg närmare fördelarna med den digitalt integrerade fabriken i Industri 4.0. Läs mer om detta ämne i det här nya numret av Mahrlights. Vi hoppas att du uppskattar läsningen. Manuel Hüsken Försäljningschef Heiko Kern Säljansvarig handel

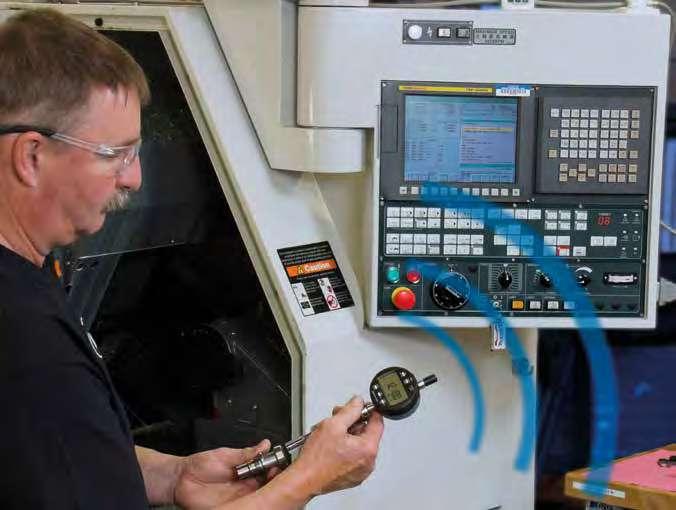

4 - 4 SMAHRT METROLOGY integrated wireless MARCONNECT INTEGRERAD INNOVATIV TRÅDLÖS TEKNIK TRÅDLÖSA MÄTINSTRUMENT FÖR BEKVÄMARE MÄTNING De nya trådlösa mätinstrumenten från Mahr med integrerad sändare är konstruerade för användarvänlig, praktisk och ekonomisk användning i ditt företag. Det innebär att dina processer för utvärdering av mätvärdena fungerar betydligt snabbare och effektivare. Mahrs skjutmått och mätklockor står för en ny era: Mahr har vidareutvecklat produktsortimenten MarCal och MarCator med den allra senaste tekniken. Dessa speciella mätinstrument har utrustats med integrerad trådlös anslutning Integrated Wireless. Sändaren är direkt integrerad i mätinstrumentet, den arbetar energieffektivt och behöver inget separat batteri.

5 + 5 Konventionell mätstation med kabelanslutning DRA NYTTA AV DESSA ENASTÅENDE FÖRDELAR: Dataanslutning Integrated Wireless Kabelanslutning Räckvidd Max. 6 m Max. 2 m (utan förlängningskabel) Rörelsefrihet och användning Helt oberoende mätning utan inskränkningar Inskränkt rörelsefrihet, särskilt vid mätstationer med flera mätinstrument Slitage Ingen risk för skador eller förslitning Risk för: - kabelbrott, kabelknick - försprödning av olja etc. Gränssnitt 1 prisvärd i-stick-mottagare för 8 mätinstrument (högst 4 i-stick per dator) Kostnadsfritt programgränssnitt MarCom Professional För varje mätinstrument krävs en kabel Extra maskinvarugränssnitt (tilläggskostnad) Säkerhet Visuell återkoppling av korrekt överföring i instrumentets display, eller genom felmeddelande Ingen återkoppling vid överföring Ingen indikering för lossad kabel eller kabelbrott Innovativ mätstation med Integrated Wireless integrated wireless

6 - 6 SMAHRT CONNECTIVITY Skicka mätresultat Data Integrerad trådlös teknik integrated wireless Komplettering med trådlös teknik MarCom Pro Ladda ned k Kabelteknologi Skanna QR-koden och se de enkla och praktiska tillämpningarna i filmen

7 + 7 HÖJDPUNKT: Vårt bidrag till Industri 4.0: Från och med nu kan du utan kostnad ladda ned programvaran MarCom Professional! överföring Databearbetning Virtuell gränssnittsbox CAQ-/SPC-programvara fessional 5.1 ostnadsfritt com/marcom Intelligent Excelgränssnitt Tangentbordsemulering Microsoft Office Excel Valfri Windows-programvara Textfil Flexibel databearbetning

8 - 8 MARCAL. DET TRÅDLÖSA SKJUTMÅTTET Med -systemet har du alltid optimal anslutning till alla utvärderingssystem valfritt med integrerat trådlöst eller med datakabel. Mahrs referenssystem förenklar hanteringen av skjutmåttet. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWR skyddad mot damm, kylmedel och smörjmedel och är därmed bäst lämpad för användning under de svåraste miljöförhållanden. MARCAL 16 EWRi Digitalt skjutmått Med Integrated Wireless IP67 integrated wireless DIN Startpaket Startpaket 2015 SEK Best-nr EWR inkl. inklusive i Stick mottagare och MarCom Standard 5.1 se best-nr och Funktioner: ON/OFF, AUTO-ON/OFF, HOLD (mätvärdeslagring), RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Reference-system, LOCK-funktion (knapplås), DATA (dataöverföring) Integrerad radiosändare Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med cirka tre års livslängd (ca 0,5 år när den trådlösa sändaren är aktiverad) Läppade styrskenor Rostfri slid och skena, härdade Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi (6") 0,01 /.0005 Startpaket: inkl. i-stick mottagare EWRi (6") 0,01 /.0005 och MarCom Professional MARCAL 16 EWRi Digitalt skjutmått Med Integrated Wireless 1675 SEK Best-nr EWRi utan i-stick mottagare och utan MarCom Professional 5.1 som ovan. Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWRi (6") 0,01 /.0005 Datagränssnitt: EWRi (6") 0,01 /.0005 Integrated Wireless

9 + 9 DIGITAL MÄTNING MED MARCATOR Våra innovativa digitala mätklockor innehåller högexakta elektroniska mätsystem. De möjliggör ytterligare praktikanpassade mätfunktioner. Genom den enkla hanteringen, den stora displayen som minimerar risken för felavläsning, MARCATOR 1086 Ri Digitala mätklockor Upplösning från 0,5 µm samt toleransvisning 3090 SEK Best-nr integrated wireless samt möjligheten till snabb och enkel vidare bearbetning av övriga mätresultat, motsvarar de alla krav som kan ställas på moderna mätinstrument. ABS 0 TOL IP42 Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), DATA (i kombination med datakabel), faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklar tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd MARCATOR 1087 Ri Digitala mätklockor integrated wireless ABS 0 TOL IP42 Upplösning från 0,5 µm och dynamiska max/minfunktioner Ytterligare funktioner MarCator 1087 Ri MAX/MIN-minne för vändlägessökning, TIR (MAX-MIN) för kontroll av radialkast och jämnhet MAX MIN 3660 SEK Best-nr MAX-MIN (TIR) MAX MIN 0 Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1086 Ri 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / Datagränssnitt: Ri 25 (1") 0,01 mm Integrated Wireless Ri 12,5 (0,5") (.00002" /.00005" /.0001" / Datagränssnitt: " /.0005") 1087 Ri 25 (1") Integrated Wireless

10 - 10 MARCONNECT. DEN NYA TRÅDLÖSA STANDARDEN Med Integrated Wireless mätinstrument har du alltid en optimal anslutning till alla utvärderingssystem. Tack vara att mätdata registreras utan störande Digitalt skjutmått för specialapplikationer datakablar blir hanteringen av mätinstrumentet betydligt enklare och effektivare. Mahr erbjuder en mängd olika skjutmått för specialapplikationer, utrustade med vårt modernaste mätsystem med integrerat trådlöst. Sortimentet omfattar både specialskjutmått, universalskjutmått och djupskjutmått. 16 EWRi-Li integrated wireless Nytt 16 EWRi-BA 16 EWRi-SM 16 EWRi-RW 30 EWRi-D 16 EWRi-V Informera dig i vår katalog eller på vår webbplats: Våra tekniska rådgivare svarar gärna på fler frågor.

11 + 11 ÖVERFÖRINGSGIGANTEN Vid modern tillverkning är det nödvändigt att mätresultaten samlas in och utvärderas. Dessa resultat är inte bara värdefulla indikatorer för klassning av produkterna, utan även för utvärdering och optimering av tillverkningsprocesserna. Här erbjuder Mahr högsta nivå med sina uppdaterade lösningar för trådlös dataöverföring. Våra principer: enkelt, tillförlitligt och professionellt! MARCONNECT i-stick signalmottagare för mätinstrument med Integrated Wireless Signalmottagare i-stick inklusive programvarugränssnitt integrated wireless 760 SEK Best-nr Mätning utan störande tillsatsmoduler Stor rörelsefrihet, sändaravstånd upp till 6 m Säker och enkel dataöverföring Lång batterilivslängd Prisvärd Programvaran MarCom Professional 5.1 ingår i leveransen Produkt i-stick Antal kanaler 3 Antal anslutningsbara mätinstrument med Integrated Wireless 8 per stick Frekvensband MHz 2400 För mätinstrument MarCal 16 EWRi / 30 EWRi MarCator 1086 Ri / 1087 Ri / 1087 BRi Best-nr Leveransomfattning i-stick Listpris SEK 855 SEK 760 Produkt Beteckning Best-nr Listpris SEK SEK MC-R Fjärrkontroll för MarCom MARCOM PROFESSIONAL 5.1 programvarugränssnitt Bearbetning av mätdata Kostnadsfri nedladdning integrated wireless Integrerade virtuella gränssnittsboxar Möjlighet att koppla till SPC-programvara via en virtuell gränssnittsbox Kombinerbar dataöverföring (e-stick, i-stick, FM 2,, RS232) Produkt MarCom Professional 5.1 Antal anslutningsbara i-stick mottagare 4 Antal anslutningsbara mätinstrument med Integrated Wireless 32 Antal anslutningsbara mottagare e-stick 1 Antal anslutningsbara sändarmoduler för e-stick 8 Antal anslutningsbara mottagare FM 2 1 Antal anslutningsbara sändarmoduler för mottagare FM Antal anslutningsbara mätinstrument med -gränssnitt 128 Antal anslutningsbara -pedaler 128 Antal anslutningsbara mätinstrument med -gränssnitt 2 Antal virtuella gränssnittsboxar (8 ingångar) 4

12 - 12 MARCAL. REFERENCE-SKJUTMÅTTET Med Mahrs Reference-system har hanteringen av skjutmåttet blivit väsentligt enklare och smidigare, eftersom nollpositionen bara behöver ställas in en gång. Denna inställning är därmed sparad för alla kommande mätningar. Genom den höga kapslingsklassen IP 67 är MarCal 16 EWR skyddad mot damm, kylmedel och smörjmedel och är därmed bäst lämpad för användning under svåra miljöförhållanden. MARCAL 16 ER Digitalt skjutmått Med stor sifferdisplay 770 SEK Best-nr DIN 862 Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Omedelbart mätklart tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MarCal 16 ER, 200 mm, best-nr Produkt Mätområde Mätvärdessteg Djupmått Datautgång Teckenstorlek Best-nr Listpris mm (inch) mm/inch Ø1,5 mm SEK SEK 16 ER (6") 0,01 / ER (6") 0,01 / ER (8") 0,01 / , ER (12") 0,01 / , MARCAL 16 EWR Digitalt skjutmått Optimalt skyddat mot damm, kylmedel och smörjmedel IP67 DIN SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), mm/inch, Reference-system, LOCK-funktion (knapplås) Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MarCal 16 EWR, 200 mm, best-nr Produkt Mätområde Mätvärdessteg Djupmått Datautgång Teckenstorlek Best-nr Listpris Ø1,5 mm (inch) mm/inch mm SEK SEK 16 EWR (6") 0,01 / EWR (6") 0,01 / EWR (8") 0,01 / , EWR (12") 0,01 / ,

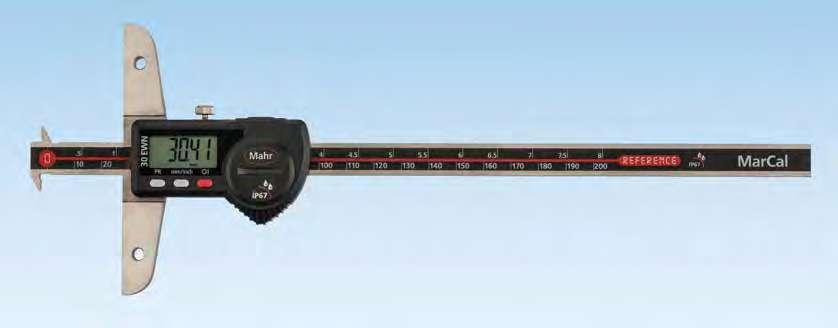

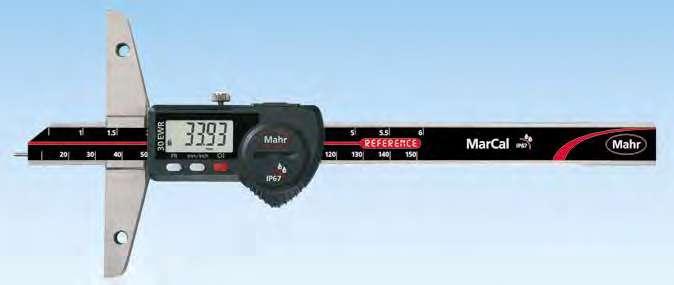

13 + 13 MARCAL 30 EWR Digitalt djupskjutmått För dina djupa mått IP SEK Best-nr Funktioner: ON/OFF, AUTO-ON/OFF, RESET (nollställning av displayen), PRESET (förinställd mätning), mm/inch, Reference-system, LOCK-funktion (knapplås), DATA (i kombination med datakabel) Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade MARCAL 30 EWR D Digitalt djupskjutmått För dina specialapplikationer IP67 som MarCal 30 EWR Mätning av spårbredd och spåravstånd 3660 SEK Best-nr Produkt Mätområde Mätvärdessteg Datautgång Best-nr Listpris mm (inch) mm/inch SEK SEK 30 EWR (6") 0,01 / EWR (12") 0,01 / EWR (20") 0,01 / EWR-D (8") 0,01 / EWR-D (12") 0,01 /

14 - 14 MARCAL. LÄTTVIKTARE Våra skjutmått 18 EWR har en lättviktskonstruktion tack vare smala tvärsnitt (från 500 mm med kompletterande viktminskningshål i mätskänklarna) för optimal hantering vid mätningen. MARCAL 18 EWR Digitalt skjutmått Lättviktare av stål IP SEK Best-nr Funktioner: AUTO-ON/OFF, DATA (i kombination med datakabel), ON/OFF, PRESET (förinställd mätning), RESET (nollställning av display), Reference-system, LOCK-funktion (knapplås), mm/inch Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 65 Strömförsörjning: Batteri med cirka tre års livslängd Teckenstorlek: 10 mm (300 mm), 12,5 mm (500 mm) MarCal 18 EWR, 300 mm, best-nr Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 18 EWR 300 (12") 0,01 / med mäteggar för yttermått 18 EWR 500 (20") 0,01 / EWR 300 (12") 0,01 / exklusive mäteggar för yttermått 18 EWR 500 (20") 0,01 / MARCAL 16 FN Skjutmått med skala Den exakta klassikern med nonieskala 230 SEK Best-nr Samtliga avläsningsdelar är bländfritt mattförkromade Rostfri slid och skena, härdade Mätytor av rostfritt härdat stål Mäteggar för innermätning Höjdmätfunktion Förhöjda glidskenor till skydd för skalan Produkt Mätområde Nonievärde Nonievärde Största tillåtna fel Best-nr Listpris mm mm inch mm SEK SEK 16 FN ,05 1/28 0, FN ,05 1/28 0, FN ,05 1/28 0,

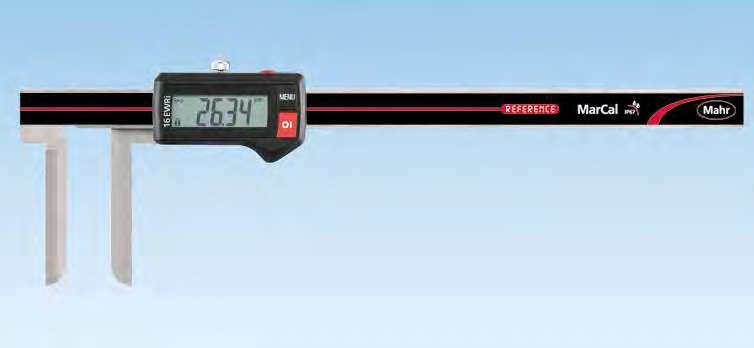

15 + 15 MARCAL. PROBLEMLÖSAREN 16 EWR - Universalskjutmåttet för alla svårtillgängliga mätställen som trånga hål, smala spår etc. De speciella mätinsatserna väljs individuellt med hänsyn till mätproblemet. MARCAL 16 EWR-V Digitalt universalskjutmått Problemlösaren IP SEK Best-nr Funktioner: AUTO-ON / OFF, DATA (i kombination med datakabel), HOLD (lagring av mätvärden), ON / OFF, PRESET (förinställd mätning), RESET (nollställning av display), Referencesystem, LOCK-funktion (knapplås), mm/inch Omedelbart mätklart tack vare Reference-systemet Optimalt skyddat mot damm, kylmedel och smörjmedel: Kapslingsklass IP 67 Strömförsörjning: Batteri med cirka tre års livslängd Läppade styrskenor Rostfri slid och skena, härdade Leverans: inklusive standardtillbehör Mättillbehör för mätning av yttermått 16 Eei Mättillbehör för mätning av innermått 16 Eea Produkt Mätområde Mätvärdessteg Djupmått Information Best-nr Listpris mm (inch) mm/inch Ø1,5 SEK SEK 16 EWR-V (8") 0,01 /.0005 Teckenstorlek: 8,5 mm

16 - 16 MICROMAR. ALLT HANDLAR OM NOGGRANNHET Mikrometerskruvar hör vid sidan av skjutmått till de mest använda handmätinstrumenten. Med de exakt slipade mätspindlarna, de hårdmetallbelagda mätytorna och den robusta bygelkonstruktionen har moderna mikrometrar i Micromarserien maximal precision och livslängd. MICROMAR 40 ER / 40 EWR Digital bygelmikrometer Med framskjuten spärr för enhandsgrepp ABS från 1160 SEK Sats med 4 Micromar 40 EWR mikrometrar, best-nr Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), mm/inch, PRESET (förinställning av mått), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Omedelbart mätklar tack vare Reference-systemet Sifferdisplay med skarp teckenkontrast Mätytor hårdmetallbelagda Snabbdrev Lackerad stålbygel, värmeisolerad Strömförsörjning: Batteri med cirka två års livslängd Produkt Mätområde Mätvärdessteg Spindelstigning IP40 IP65 Best-nr Listpris mm (inch) mm/inch mm SEK SEK 40 ER 0 25 (0 1") 0,001 / , EWR 0 25 (0 1") 0,001 / , EWR 0 25 (0 1") 0,001 / , EWR sats Så länge lagret räcker! (0 4") 0,001 / , MICROMAR 40 EWR Digital bygelmikrometerskruv i specialutföranden. Med särskilda mätytor för speciella mätuppgifter 40 EWR-B 4 versioner för särskilda användningar, för mätning av Spår och kilaxlar Crimpmått Trånga hål Rörväggstjocklek 40 EWR-K Informera dig på vår webbplats: 40 EWR-S Våra tekniska rådgivare svarar gärna på fler frågor. 40 EWR-R

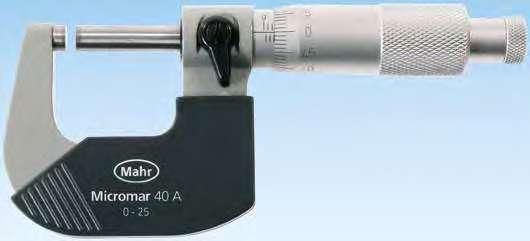

17 + 17 MICROMAR 40 A Bygelmikrometer Den klassiska DIN SEK Best-nr Trumma och skala reflexfritt mattförkromade Mätytor av härdat stål, hårdmetallbelagda Värmeisolerad bygel Snabbdrev med integrerad friktionskoppling Låsanordning Produkt Mätområde Skaldelsvärde Spindelstigning Information Best-nr Listpris mm mm mm SEK SEK 40 A ,01 0,5 Hårdlackerad stålbygel MICROMAR 44 AS SATS MED självcentrerande invändiga mikrometerskruvar DIN För mätningar ned till hålbotten från 6130 SEK Trumma och skala mattförkromade Rostfri mätspindel, helt härdad och slipad Snabbdrev med integrerad friktionskoppling Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Största tilllåtna fel Inställningsringar Produkt Mätområde Skaldelsvärde Antal mikrometerskruvar Best-nr Listpris mm mm µm mm SEK SEK 44 AS , , AS , AS , , AS , ,

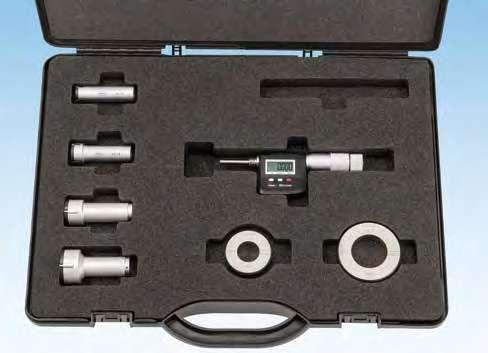

18 - 18 MICROMAR INVÄNDIGA MIKROMETERSKRUVAR Trepunkts invändiga mikrometerskruvar är omistliga för snabb hålmätning inom all tillverkning. Mäthuvudets trepunktsanliggning tillsammans med den mekaniskt repeterbara mätkraften gör att mätinstrumentet centreras i hålet vilket ger säkra och exakta mätresultat. MICROMAR 44 EWR Sats med självcentrerande digitala invändiga mikrometerskruvar Omedelbart mätklara tack vare Reference-systemet från SEK DIN IP52 ABS Funktioner: RESET (nollställning av display), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), mm/inch, PRESET (förinställning av mått), Reference-system, LOCK-funktion (knapplås), DATA (tillsammans med datakabel) Anslutningsgänga för byte av mäthuvud Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Största tilllåtna fel Antal mikrome- Best-nr Listpris Inställningsringar Produkt Mätområde Skaldelsvärde terskruvar mm mm/inch µm mm SEK SEK 44 EWR ,001 / , EWR ,001 / EWR ,001 / , EWR ,001 / 0, , MICROMAR 844 AS Sats med självcentrerande mätpistol, inklusive MarCator 1086 R För snabba mätningar från SEK ABS 0 TOL IP42 Anslutningsgänga för byte av mäthuvud Självcentrerande mäthuvud med tre utåtpekande mätspetsar, förskjutna 120 Mätspetsar från 12 mm, hårdmetallbelagda Mätspetsar från 12 mm för mätningar ned till hålbotten Mäthuvud från 40 mm, av aluminium för att spara vikt Elektronisk mätklocka, vridbar för fritt valbar mätposition Inställningsringar Produkt Mätområde Antal mäthuvuden 44 Ak leveransen Displayenhet i Mätvärdessteg Best-nr Listpris mm mm mm/inch SEK SEK 844 AS , 10 0,0005 / AS ,0005 / MarCator 1086 R 844 AS , 40 0,0005 / AS , 85 0,0005 /

19 + 19 MARCATOR VISAR RIKTNINGEN Mätklockor hör till de mest använda mätvärdesinstrumenten tack vare sina mångsidiga användningsmöjligheter. Så även vår serie MarCator. Våra mekaniska mätklockor är utrustade med precisionsskurna kugghjul och drev för maximal noggrannhet. De kan även erhållas i stöt- och vattentåligt utförande. MARCATOR 810 A Precisionsmätklocka Den klassiska med lyftbart lock 295 SEK Best-nr Siffertavla med skarp teckenkontrast Ställbara färgade toleransmarkeringar för optimal kontrast. Förkromat metallhölje Komfortabelt lyftbart lock med dammskyddsfunktion Precisionsskurna kugghjul och drev DIN 878 Produkt Mätområde Skaldelsvärde Ø siffertavla Information Best-nr Listpris mm mm mm SEK SEK 810 A 10 0,01 50 Mätkraft: 0,7-1,3 N MARSTAND 815 MG Mätstativ med magnetfot Med ett grepp är allt ordnat från 1495 SEK 3D-mätstativ, vilken som helst position inom aktionsradien kan ställas in Enkel positionering i alla tre lederna, fixeras säkert med ett handgrepp Underhållsfritt mekaniskt låssystem Eloxerade svarta länkdelar tillverkade av högvärdig lättmetall Mätklockshållare med 8 mm fästhål och laxstjärt för vippindikator Med exakt fininställning utan spel Till- och frånkopplingsbar magnet med mycket hög häftkraft Levereras utan mätklocka Produkt 815 MG Fininställningsområde Total höjd Utsträckning (max) Prisma för axeldiameter Häftkraft prisma Best-nr Listpris mm mm mm mm N SEK SEK MG MG MG * * Speciellt konstruerat för mätinstrument med µm-upplösning

20 - 20 DIGITAL MÄTNING MED MARCATOR Våra innovativa digitala mätklockor innehåller högexakta elektroniska mätsystem. De möjliggör ytterligare praktikanpassade mätfunktioner. Genom den enkla hanteringen, den stora displayen som minimerar risken för felavläsning, samt möjligheten till snabb och enkel vidare bearbetning av övriga mätresultat, motsvarar de alla krav som kan ställas på moderna mätinstrument. MARCATOR 1075 R Digital mätklocka Med stor display IP SEK Best-nr Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), DATA (i kombination med datakabel), ON/OFF, LOCK-funktion (knapplås), AUTO-ON/OFF LCD-display med skarp teckenkontrast Skyddshölje på mätspindeln Strömförsörjning: Batteri med cirka tre års livslängd Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1075 R 12,5 (0,5") 0,01 /.0005" R 12,5 (0,5") 0,005 /.0001" Teckenstorlek: 12 mm R 12,5 (0,5") 0,001 / MARCATOR 1086 R Digitala mätklockor ABS 0 TOL IP42 Upplösning från 0,5 µm samt toleransvisning från 2085 SEK Funktioner: ON/OFF, RESET (nollställning av display), mm/inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), ABS (displayen kan nollställas utan att radera referensen till förinställningsminnet), <0> (inställning av toleransvisningen), DATA (i kombination med datakabel), Faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklara tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm (inch) SEK SEK 1086 R 12,5 (0,5") 0,01 /.0005" R 12,5 (0,5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005")

21 + 21 MARCATOR 1087 R Digitala mätklockor Upplösning från 0,5 µm och dynamiska max/minfunktioner 3375 SEK Best-nr ABS MAX MIN 0 TOL IP42 Funktioner: ON/OFF, RESET (nollställning av display), mm/ inch, omkastningsbar mätriktning, PRESET (förinställd mätning), TOL (inställning av toleranser), MAX/MIN-minne för vändlägessökning, TIR (MAX-MIN) för kontroll av radialkast och jämnhet, ABS (displayen kan nollställas utan att radera referensen till för inställningsminnet), DATA (i kombination med datakabel), faktor (justerbar), LOCK (individuellt knapplås) LCD-display med skarp teckenkontrast Manöverdel och skala vridbara i 280 Skyddshölje på mätspindeln Omedelbart mätklara tack vare Reference-systemet Strömförsörjning: Batteri med cirka tre års livslängd MAX MIN MAX-MIN (TIR) MAX MIN 0 Produkt Mätområde Mätvärdessteg valbart Information Best-nr Listpris mm (inch) mm/inch SEK SEK 1087 R 12,5 (.5") 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 mm R 25 (1") (.00002" /.00005" /.0001" /.0002" /.0005")

22 - 22 MARTEST. HÖGKÄNSLIG MÄTNING Sedan 1936 är Mahr en av de världsledande leverantörerna av vippindikatorer. Det finkänsliga datoroptimerade mätverket möjliggör maximal säkerhet och noggrannhet. MARTEST 800 S / SG Vippindikator - Standardutförande För användning i verkstadsmiljö är MarTest-produkternas display tätad mot inträngande vätska. DIN 2270 SHOCK PROOF 665 SEK Best-nr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till anläggningsriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelhävarm, slirkoppling ger överbelastningsskydd Mätspets med hårdmetallkula Ø 2 mm Med härdat mineralglas, säkert mot brott och repor Produkt Mätområde Skaldelsvärde Ø siffertavla Mätspetsens längd Best-nr Listpris mm mm mm mm SEK SEK 800 S ±0,4 0,01 14,5 800 SG MARTEST 800 SGM / SL Vippindikator - för speciella mätningar DIN 2270 SHOCK PROOF 925 SEK Best-nr Kontrastrik siffertavla, tätad med O-ring Mattförkromat skyddshölje med tre integrerade laxstjärtslister Stötskyddat mätverk Antimagnetiskt utförande Automatisk anpassning till anläggningsriktningen, vilket minimerar risken för felaktig avläsning Kullagrad dubbelindikator, slirkoppling ger överbelastningsskydd Mätspets med hårdmetallkula Ø 2 mm Med härdat mineralglas, säkert mot brott och repor Produkt Mätområde Skaldelsvärde Ø siffertavla Mätspetsens längd Best-nr Listpris mm mm mm mm SEK SEK 800 SGM ±0,1 0, , SL ± 0,25 0, ,

23 + 23 MILLIMAR. PRECISIONSGIGANTERNA Tillverkningsindustrins hela mätteknikvärld från samma leverantör. Vårt produktspektrum innehåller inbördes avstämda mätvärdesgivare, utvärderingsenheter samt högexakta mekaniska komponenter och kundlösningar för bokstavligen alla tänkbara uppgifter inom längdmätning. MILLIMAR C 1200 Kompakt längdmätningsinstrument Nu med utvidgade funktioner MAX MIN 0 TOL IP42 Produkt C1200 ± SEK Best-nr Visningsområde Mätvärdessteg Skaldelsvärde Best-nr Listpris Siffervisning Skalvisning µm µm µm µm SEK SEK ±5000, ±2000, ±1000, ±300, ± 100, ± 30, ± 10, ± 3 0,1 Funktioner: ON/OFF, mm/inch, omvänd visningsriktning, mätområdesbyte, TOL (inmatning av toleranser), PRESET (förinställd mätning), Faktor (justerbar), DATA (dataöverföring), MAX/MIN minne för vändlägessökning, TIR (MAX_MIN) för kontroll av radialkast och jämnhet Högupplöst kontrastrik TFT-färgdisplay Displayen kan vinklas steglöst för optimal betraktningsvinkel Enklast möjliga hantering Nät- eller batteridrift möjlig Tack vare batteridriften är den även lämplig för mobil användning Kompakt hölje Nya funktionsegenskaper Dynamiska mätfunktioner (Max, Min, Max-Min) Knapplås Asymmetrisk toleransvisning 500, 200, 100, 20, 10, 2, 1, 0, MILLIMAR P2004 M Induktiv mätspets Standardmätspetsen 2085 SEK Best-nr IP64 Mätspindel lagrad med kulstyrning Hög rätlinjighet över hela mätområdet Enastående elektromagnetisk skärmning (EMC) Alla givare kan byggas om från axiell till radiell kabelutgång med hjälp av en medlevererad hylsa Andra standardutföranden, t.ex. med vakuumuttag, tryckluftsdrift eller större mätområden, kan levereras på förfrågan Produkt Mätområde Mätkraft Repeterbarhet f w Vändsprång Best-nr Listpris mm N µm µm SEK SEK P2004 M ±2 0,75 0,1 0, f u

24 - 24 RIKTIGT HÖGT UPP Digimar höjdmätinstrument garanterar maximal flexibilitet och kvalitet. Våra motordrivna höjdmätinstrument Digimar övertygar genom enkel service, bekväm hantering av samtliga grundläggande funktioner via snabbvalsknappar och en hög nivå av komfort och säkerhet vid mätningen. DIGIMAR 817 CLM Höjdmätinstrument Med Quick Mode. Snabba mätningar med maximal noggrannhet 2D från SEK Funktioner: Mätning nedåt eller uppåt Vändpunktsläge hål / axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätning av räta vinklar / rakhet Mätning i 2D-läge Mätprogram Statistisk utvärdering Bearbetning av mätdata m.m. Manöver- och displayenhet: Stora och översiktliga funktionsknappar Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Användarguide med självförklarande symboler Framtidssäker tack vare uppdateringsmöjligheter Inställbar automatisk avstängning, utan förlust av mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensering genom intern temperatursensor Produkt 817 CLM Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,005, 0,001, 0,0005, 0,0001 Största tillåtna fel (1,8 + L/600) L i mm Repeterbarhet vid hål µm 1 Repeterbarhet på plan µm 0,5 Rätvinklighetsavvikelse i µm µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK

25 + 25 DIGIMAR 816 CL Höjdmätinstrument Perfekt för exakta mätningar i produktionen 1D från SEK Funktioner: Mätning nedåt eller uppåt Banbredd och spåravstånd inklusive ban- och spårmitt Hål- och axeldiameter inklusive hål- och axelmitt Vändpunktsläge hål / axel (upptill eller nedtill) Beräkning av avstånd och symmetri Dynamiska mätfunktioner Mätprogram Bearbetning av mätdata Manöver- och displayenhet: Lätt avläsbar grafisk LCD-display med bakgrundsbelysning Översiktliga funktionsknappar Språkneutral användarhandledning genom självförklarande symboler Snabb inställning av en extra nollpunkt Mätvärdesminne för upp till 99 mätvärden Mätsystem: Enastående mätnoggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem med dubbelt läshuvud Dynamiskt givarsystem för hög repeterbarhet Luftlagersystem för lätt och stötfri förflyttning Exakt mäthuvudsstyrning på styrskenor av rostfritt stål Enkla mätförlopp tack vare motordrivna mätslider Givarkonstanterna förblir sparade efter avstängning Integrerat uppladdningsbart batteri med lång drifttid för nätoberoende mätning Temperaturkompensering genom intern temperatursensor Produkt 816 CL Mätområde mm Användningsområde från till mm Mätvärdessteg mm 0,01, 0,001 Största tillåtna fel (2,8 + L/300) L i mm Repeterbarhet vid hål µm 3 Repeterbarhet på plan µm 2 Rätvinklighetsavvikelse i µm µm Drifttid max. h 10 Mätkraft N 1,0 +/- 0,2 N Relativ luftfuktighet, ej kondenserande % 65 Arbetstemperatur C 20 Drifttemperatur C Best-nr Listpris SEK SEK

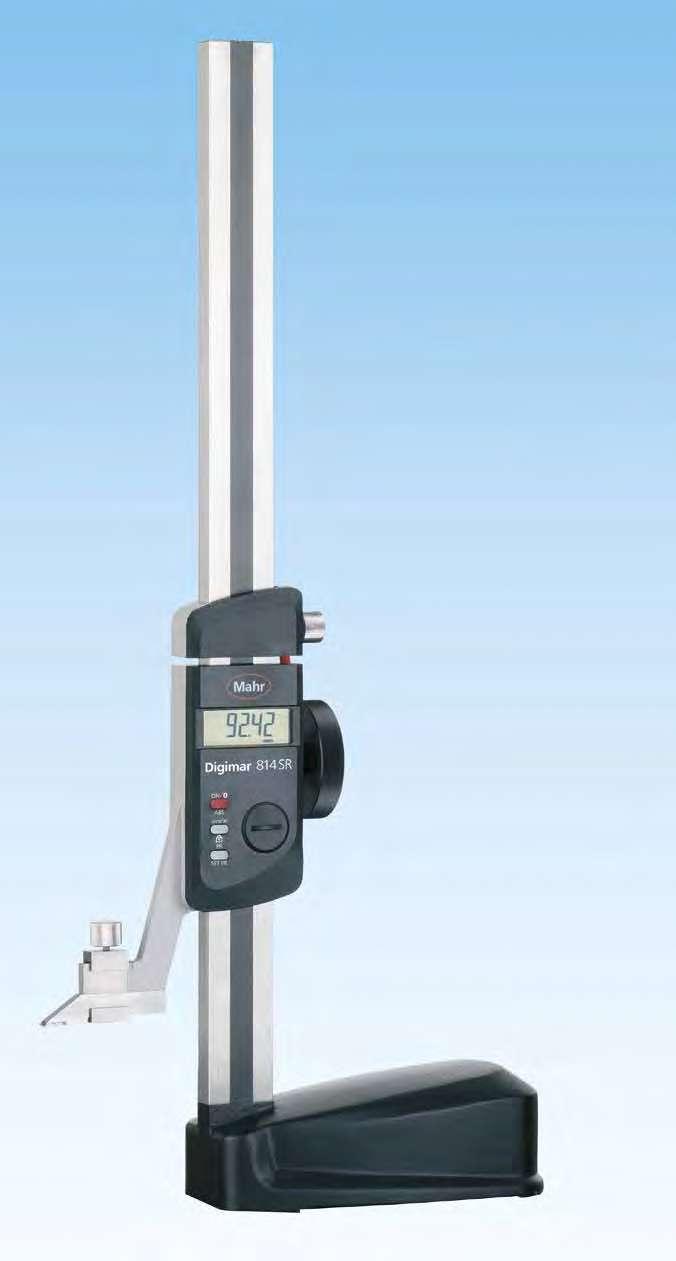

26 - 26 IDEALISK FÖR VERKSTADEN I verkstaden är det viktigt att arbetsstyckena snabbt kan mätas och testas. Här är Mahrs höjdmätnings- och ritsinstrument det perfekta verktyget. DIGIMAR 814 SR Höjdmätnings- och ritsinstrument Exakt positionering med handratt ABS System 4820 SEK Best-nr Extra stabil och vridstyv pelare med stort tvärsnitt för exakta rits- och mätuppgifter Funktioner: RESET (nollställning av display), mm/inch, ABS (byte mellan relativ och absolut mätning), Reference Lock/Unlock, PRE- SET (förinställd mätning), DATA (i kombination med datakabel), AUTO-ON/OFF Upp till tre års livslängd för batteriet Förflyttningshastighet 1,5 m/s (60"/s) Ergonomisk, stabil fot Härdad, läppad fot, enkelt och ryckfritt skjutbar Rostfri slid och skena, härdade Handratt för positionering och mätning Finjustering Låsskruv Utbytbar mät- och ritsspets, hårdmetallbelagd Spännspak för snabb fixering av slidenheten Ergonomisk, stabil fot Handratt för enkel positionering och mätning Produkt Mätområde Mätvärdessteg Information Best-nr Listpris mm (inch) mm/inch SEK SEK 814 SR (0 14") 0,01 /.0005" Teckenstorlek: 12 mm 814 SR (0 24") 0,01 /.0005"

27 + 27 NOGGRANNHETSGIGANTEN Överallt där ytstrukturer påverkar funktionen, bearbetningen eller utseendet hos komponenter eller produkter är en noggrann kontroll av stor vikt. Toppkvalitet, högsta kompetens och perfekt knowhow allt detta erbjuder MarSurf ytmätningstekniken. MARSURF PS 10 SETMobil ytjämnhetsmätare Enkel och intuitiv hantering MicroSD Enkel och intuitiv hantering: Lika enkelt som att använda en smartphone Stor bakgrundsbelyst 4,3"-TFT-pekskärm Skapa färdiga PDF-protokoll direkt i mätinstrumentet Kundspecifika kommentarer till PDF-protokollet kan läggas in direkt i MarSurf PS 10 Säkerhetskopiering som TXT-, X3P-, CSV- och PDF-fil Flexibilitet: Uttagbar drivenhet 31 parametrar Samma funktionalitet som ett laboratorieinstrument. Leveransen innehåller: Drivenhet (uttagbar) 1 standardgivare, standardenlig Inbyggt batteri, laddare / 3 nätadaptrar, -kabel Ytjämnhetsnormal, integrerad i apparathuset (uttagbar), inkl. Mahr-kalibreringscertifikat Givarskydd, bärväska med axelrem Förlängningskabel för drivenhet Bruksanvisning SEK Best-nr Produkt PS 10 Mätområde µm 350 Parametrar Ra, Rq, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx Mätspets µm 2 Kalibreringsfunktion dynamisk, Ra, Rz, Rsm Lagringsmöjlighet minst 3900 profiler, minst resultat, minst PDF-protokoll, expanderbar med microsd-kort upp till 32 GB (ökar lagringskapaciteten med en faktor 320) Datagränssnitt, (RS232), microsd-kortplats för SDHC-kort upp till 32 GB Batteri uppladdningsbart litiumjonbatteri, 3,7 V, nominell kapacitet 11,6 Wh, minst 1200 mätningar Mätprincip ett mätsnitt Givare induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK 18905

28 - 28 MARSURF M 300 SET Mobil ytjämnhetsmätare Perfekt för exakta mätningar i produktionen Automatisk funktion för profiligenkänning och motsvarande standardenlig inställning av filter och tillhörande avkänningssträckor Delmätsträckor och förkortat filter valbara Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, resultatprotokoll Måttenheter (μm/μinch) och standarder (ISO/JIS/ASME/ MOTIF) valbara Leveransomfattning M 300 SET: Utvärderingsenhet M 300 Drivenhet RD 18 med integrerad normal Standardgivare PHT / 2 µm (standardenlig), Höjdinställning, givarskydd, 2 st. -kabel (för PC-anslutning), bärväska, m.m. med Mahr kalibreringscertifikat M SEK Best-nr Produkt M 300 Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Mätspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne för max resultat, max. 30 profiler Mått drivenhet (L x B x H) mm 130 x 70 x 50 Mått utvärderingsenhet (L x B x H) mm 190 x 140 x 75 Vikt drivenhet g ca 300 Vikt utvärderingsenhet kg ca 1 Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK 36005

29 + 29 MARSURF M 300 C SET Mobil ytjämnhetsmätare Perfekt för exakta mätningar i produktionen Automatisk funktion för profiligenkänning och motsvarande standardenlig inställning av filter och tillhörande avkänningssträckor Delmätsträckor och förkortat filter valbara Utskrift av R-profil (ISO/ASME/JIS), P-profil (MOTIF), materialandelskurva, resultatprotokoll Måttenheter (μm/μinch) och standarder (ISO/JIS/ASME/ MOTIF) valbara Leveransomfattning M 300 C SET: Utvärderingsenhet M 300 eller M 300 C Cylindrisk drivenhet RD 18 C Standardgivare PHT / 2 µm (standardenlig) Ytnormal PRN 10 med Mahr-kalibreringscertifikat Höjdinställning, givarskydd, 1 st. -kabel (för PC-anslutning), bärväska m.m. M 300 C Observera: Separat drivenhet MarSurf RD 18 C2 för transversell mätning för M 300 C finns som extrautrustning! SEK Best-nr Produkt M 300 C Mätområde µm 350 Parametrar Ra, Rz (Ry (JIS) motsv. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) motsv. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv Mätspets µm 2 µm Kalibreringsfunktion dynamisk Lagringsmöjlighet integrerat minne för max resultat, max. 30 profiler Mått drivenhet (L x B x H) mm 139 x 26 Mått utvärderingsenhet (L x B x H) mm 190 x 140 x 75 Vikt drivenhet g ca 300 Vikt utvärderingsenhet kg ca 1 Mätprincip Ett mätsnitt Givare Induktiv glidskogivare Mätkraft N 0,75 mn Best-nr Listpris SEK SEK 36005

30 - 30 DEN ANDRA DIMENSIONEN I MÄTTEKNIKEN Med optiska mätinstrument i produktlinjen MarVision erbjuder Mahr en snabb och tillförlitlig lösning för flertalet mätuppgifter i 2D. Oavsett om det gäller precisionsresultat i tillverkningsindustri och medicinteknik eller elektronikkomponenter i miniatyrformat den höga noggrannheten hos mätinstrumenten såväl som de kraftfulla manöver- och utvärderingsenheterna gör att dina höga anspråk kan uppfyllas. MARVISION SM 150 / SM 160 Stereo-zoom-mikroskop Inspektion av detaljer vid tillverkning och kvalitetskontroll 7325 SEK Best-nr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoomobjektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med inställbart pupillavstånd (54 76 mm), dioptrikompensation Belysning 12 V / 15 W, ovan- och underifrån, justerbar (endast SM 150) Produkt Förstoring Siktfält - diameter Siktvinkel Optisk tub Arbetsavstånd Maximal objekthöjd Best-nr Listpris SEK SEK SM 150 steglös mm 45 Binokulär 105 mm 75 mm SM ggr MARVISION SM 151 Stereo-zoom-mikroskop inklusive CamSet Kraftfullt stereomikroskop för dokumentation med fantastisk optik SEK Best-nr Högklassig optik för ljusstarka, skarpa, tredimensionella bilder Ställbar förstoring med zoomobjektiv Fokusering med ergonomisk handratt, monterad på båda sidor för vänster- och högerhänta Prismahuvud 45, vridbart 360 med inställbart pupillavstånd (54 76 mm), dioptrikompensation Belysning 12 V / 15 W, ovan- och underifrån, justerbar (endast SM 150) Produkt Förstoring Siktfält - diameter SM 151 steglös 7 45 ggr Siktvinkel Optisk tub Arbetsavstånd Maximal objekthöjd Best-nr Listpris SEK SEK 28 5 mm 45 Trinokulär 105 mm 75 mm

31 + 31 MARVISION MM 420 / MM 420 CNC Verkstads-mätmikroskop med bildbearbetning Enkla men kraftfulla mätfunktioner MM 420 Användningsområde: SEK Best-nr M3-programvara med pekskärmsdator Mätning respektive bestämning av geometriska element (punkt, linje, cirkel, avstånd, skärningspunkt etc.) via automatisk kantigenkänning t.ex. på stansade och bockade delar, plastdelar såväl som elektronikkort. Integrerad färgkamera Zoomobjektiv, motordrivet som tillval LED-ringbelysning: En ring och fyra segment individuellt omställnings- och dimbara LED-belysning underifrån: dimbar Massiv bas av hårdgranit Stabilt stålkorsbord, precisionslagrat Snabb- och finjustering av axlarna Enastående noggrannhet och tillförlitlighet genom optiskt inkrementellt mätsystem Laserpekare för positionsbestämning Manöver- och displayenhet M3-programvara med pekskärmsdator 23" pekskärm med tangentbord och mus Windows 10-baserad, vilket möjliggör ytterligare installation av programvara Styrs med Multi-Touch på bildskärmen eller med mus och tangentbord Stor videoskärm Bör/är-utvärdering med toleransangivelser Utskrift av protokoll med företagslogotyp Grafisk presentation med måttsättning Automatisk kantigenkänning även på kontrastsvaga delar Statistik (minimum, maximum, spännvidd, standardavvikelse, 6-sigma osv.) Sammanfogning (stitching) av flera separata bilder till en stor bild (rektangelstitching, fri stitching). Produkt MM 420 MM 420 MM 420 CNC Objektiv Fast Zoom Motordriven zoom Förstoring mm valbart 40x, 60x, 100x 0,7x - 4,5x 6,5:1 Mätområde X/Y mm 200 / förlängning i Z mm 315 / 220 Bordsstorlek mm 370 x 210 Maximal bordsbelastning kg 20 Mätsystem inbyggd inkrementell skala Mätsystem - upplösning µm 0,001 Mätsystem - E1 X/Y i µm 1,9 + (L/100) Mätsystem - E2 X/Y i µm 2,9 + (L/100) Arbetsavstånd mm 115 Max. arbetsstyckshöjd x 0,5 mm 20 Belysning LED-belysning ovan- och underifrån, justerbar Mått H x B x D mm 700 x 480 x x 650 x x 650 x 550 Best-nr Listpris SEK SEK För tillbehör till mikroskop se huvudkatalogen, kapitel 18 - MarVision

32 Handmätinstrument Millimar Digimar MarVision MarSurf MarSurf MarSurf MarSurf MarSurf MarForm MarForm Precimar Precimar Precimar MarShaft MarGear MarSolution MarSolution MarSolution Tjänster Din Mahr-Partner: Mahr GmbH Standort Esslingen Reutlinger Straße 48, D Esslingen Tel , Fax by Mahr GmbH Vi förbehåller oss rätt till ändringar av våra produkter, speciellt på grund av tekniska förbättringar och vidareutvecklingar. Samtliga bilder och sifferangivelser etc. anges med förbehåll. Samtliga angivna priser är icke bindande prisrekommendationer. Nettopriser i SEK exkl. moms gäller från till
