1 BEDIENUNGSANWEISUNG mit Montageanweisungen Instructions for use and installation instructions Instructions d utilisation et avis de montage Gebruiksaanwijzing en montagehandleiding Istruzioni di uso e di montaggio Instrucciones de uso y de montaje Instruções de uso e de montagem Bruksanvisning i monteringanvisningar Ðtv³wuÒ xvòvò ÊËw Ò ÎËxÑÐÌÐ³vÒvÒ EKEW L83

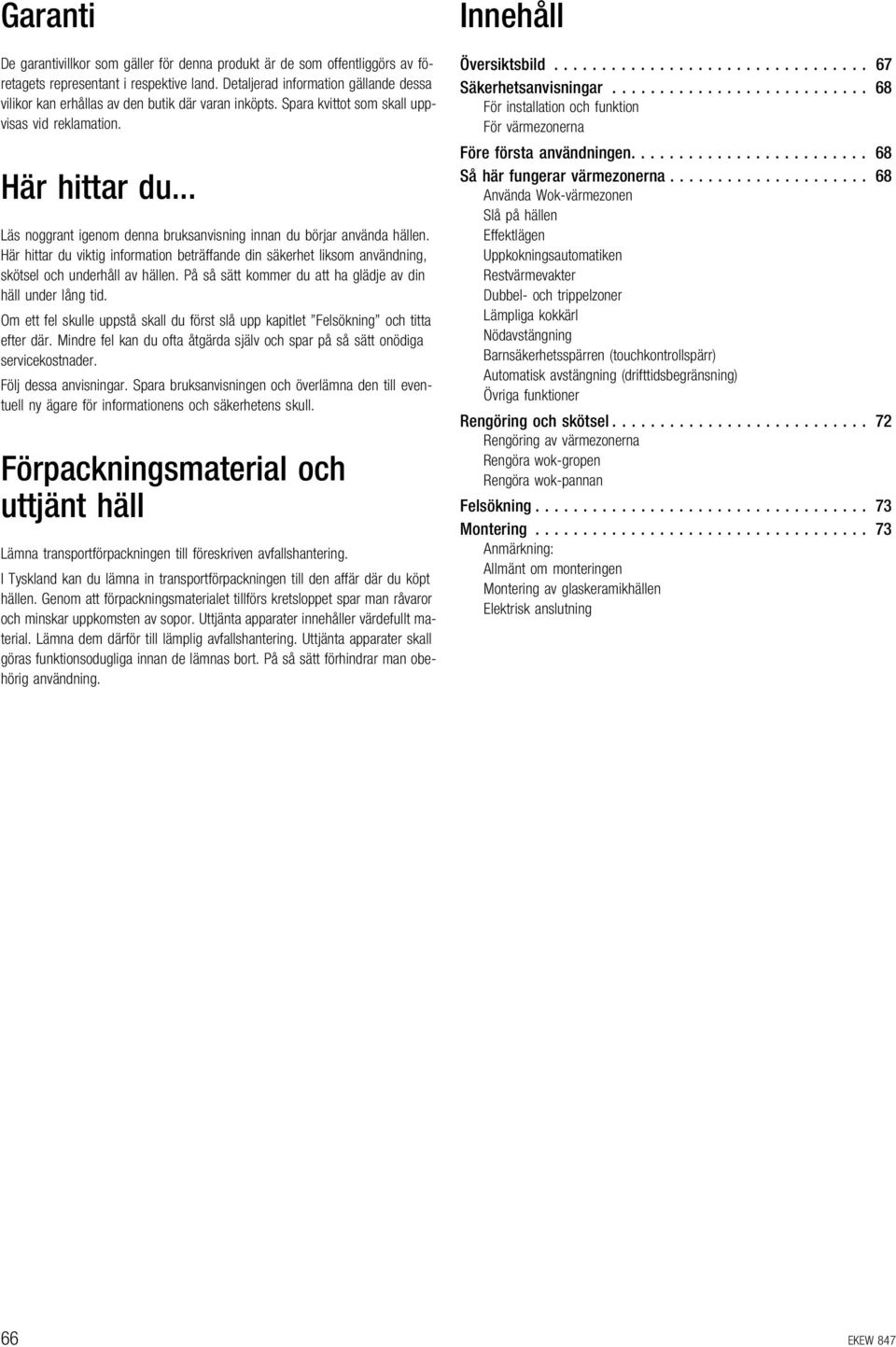

2 Garanti De garantivillkor som gäller för denna produkt är de som offentliggörs av företagets representant i respektive land. Detaljerad information gällande dessa vilikor kan erhållas av den butik där varan inköpts. Spara kvittot som skall uppvisas vid reklamation. Här hittar du... Läs noggrant igenom denna bruksanvisning innan du börjar använda hällen. Här hittar du viktig information beträffande din säkerhet liksom användning, skötsel och underhåll av hällen. På så sätt kommer du att ha glädje av din häll under lång tid. Om ett fel skulle uppstå skall du först slå upp kapitlet Felsökning och titta efter där. Mindre fel kan du ofta åtgärda själv och spar på så sätt onödiga servicekostnader. Följ dessa anvisningar. Spara bruksanvisningen och överlämna den till eventuell ny ägare för informationens och säkerhetens skull. Förpackningsmaterial och uttjänt häll Lämna transportförpackningen till föreskriven avfallshantering. I Tyskland kan du lämna in transportförpackningen till den affär där du köpt hällen. Genom att förpackningsmaterialet tillförs kretsloppet spar man råvaror och minskar uppkomsten av sopor. Uttjänta apparater innehåller värdefullt material. Lämna dem därför till lämplig avfallshantering. Uttjänta apparater skall göras funktionsodugliga innan de lämnas bort. På så sätt förhindrar man obehörig användning. Innehåll Översiktsbild Säkerhetsanvisningar För installation och funktion För värmezonerna Före första användningen Så här fungerar värmezonerna Använda Wok-värmezonen Slå på hällen Effektlägen Uppkokningsautomatiken Restvärmevakter Dubbel- och trippelzoner Lämpliga kokkärl Nödavstängning Barnsäkerhetsspärren (touchkontrollspärr) Automatisk avstängning (drifttidsbegränsning) Övriga funktioner Rengöring och skötsel Rengöring av värmezonerna Rengöra wok-gropen Rengöra wok-pannan Felsökning Montering Anmärkning: Allmänt om monteringen Montering av glaskeramikhällen Elektrisk anslutning 66 EKEW 847

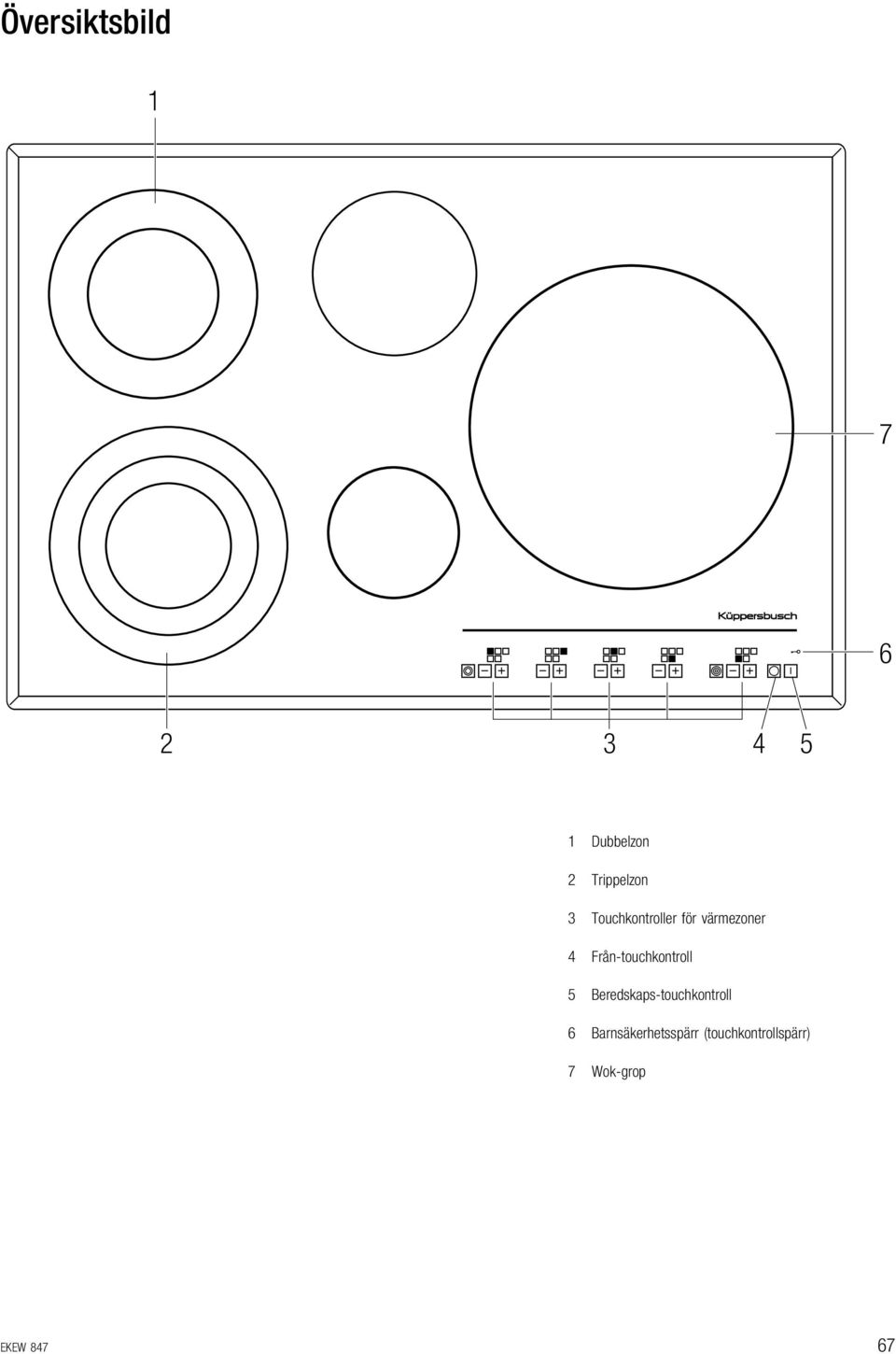

3 Översiktsbild Dubbelzon 2 Trippelzon 3 Touchkontroller för värmezoner 4 Från-touchkontroll 5 Beredskaps-touchkontroll 6 Barnsäkerhetsspärr (touchkontrollspärr) 7 Wok-grop EKEW

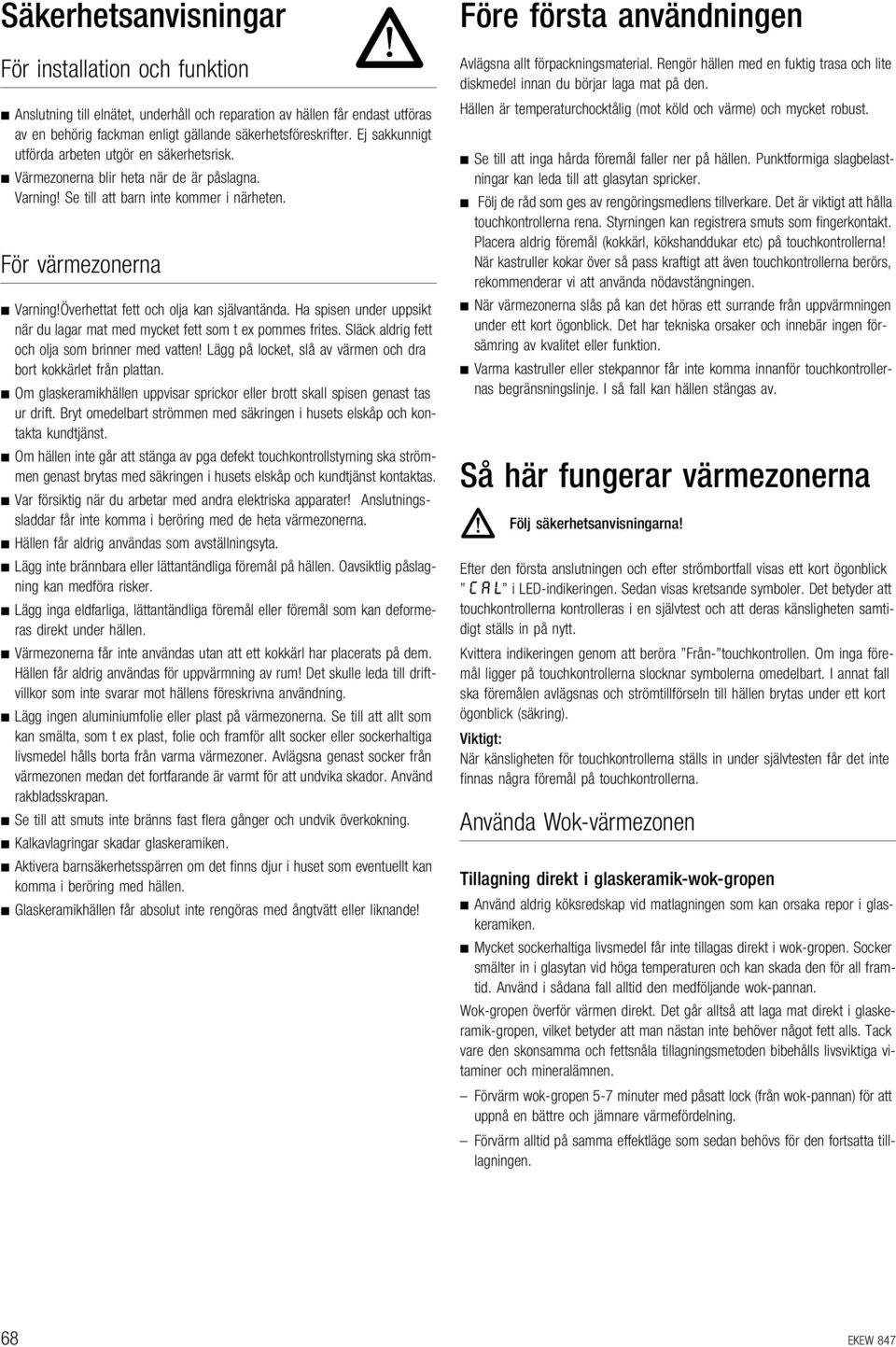

4 Säkerhetsanvisningar För installation och funktion Anslutning till elnätet, underhåll och reparation av hällen får endast utföras av en behörig fackman enligt gällande säkerhetsföreskrifter. Ej sakkunnigt utförda arbeten utgör en säkerhetsrisk. Värmezonerna blir heta när de är påslagna. Varning! Se till att barn inte kommer i närheten. För värmezonerna Varning!Överhettat fett och olja kan självantända. Ha spisen under uppsikt när du lagar mat med mycket fett som t ex pommes frites. Släck aldrig fett och olja som brinner med vatten! Lägg på locket, slå av värmen och dra bort kokkärlet från plattan. Om glaskeramikhällen uppvisar sprickor eller brott skall spisen genast tas ur drift. Bryt omedelbart strömmen med säkringen i husets elskåp och kontakta kundtjänst. Om hällen inte går att stänga av pga defekt touchkontrollstyrning ska strömmen genast brytas med säkringen i husets elskåp och kundtjänst kontaktas. Var försiktig när du arbetar med andra elektriska apparater! Anslutningssladdar får inte komma i beröring med de heta värmezonerna. Hällen får aldrig användas som avställningsyta. Lägg inte brännbara eller lättantändliga föremål på hällen. Oavsiktlig påslagning kan medföra risker. Lägg inga eldfarliga, lättantändliga föremål eller föremål som kan deformeras direkt under hällen. Värmezonerna får inte användas utan att ett kokkärl har placerats på dem. Hällen får aldrig användas för uppvärmning av rum! Det skulle leda till driftvillkor som inte svarar mot hällens föreskrivna användning. Lägg ingen aluminiumfolie eller plast på värmezonerna. Se till att allt som kan smälta, som t ex plast, folie och framför allt socker eller sockerhaltiga livsmedel hålls borta från varma värmezoner. Avlägsna genast socker från värmezonen medan det fortfarande är varmt för att undvika skador. Använd rakbladsskrapan. Se till att smuts inte bränns fast flera gånger och undvik överkokning. Kalkavlagringar skadar glaskeramiken. Aktivera barnsäkerhetsspärren om det finns djur i huset som eventuellt kan komma i beröring med hällen. Glaskeramikhällen får absolut inte rengöras med ångtvätt eller liknande! Före första användningen Avlägsna allt förpackningsmaterial. Rengör hällen med en fuktig trasa och lite diskmedel innan du börjar laga mat på den. Hällen är temperaturchocktålig (mot köld och värme) och mycket robust. Se till att inga hårda föremål faller ner på hällen. Punktformiga slagbelastningar kan leda till att glasytan spricker. Följ de råd som ges av rengöringsmedlens tillverkare. Det är viktigt att hålla touchkontrollerna rena. Styrningen kan registrera smuts som fingerkontakt. Placera aldrig föremål (kokkärl, kökshanddukar etc) på touchkontrollerna! När kastruller kokar över så pass kraftigt att även touchkontrollerna berörs, rekommenderar vi att använda nödavstängningen. När värmezonerna slås på kan det höras ett surrande från uppvärmningen under ett kort ögonblick. Det har tekniska orsaker och innebär ingen försämring av kvalitet eller funktion. Varma kastruller eller stekpannor får inte komma innanför touchkontrollernas begränsningslinje. I så fall kan hällen stängas av. Så här fungerar värmezonerna Följ säkerhetsanvisningarna! Efter den första anslutningen och efter strömbortfall visas ett kort ögonblick CAL i LED-indikeringen. Sedan visas kretsande symboler. Det betyder att touchkontrollerna kontrolleras i en självtest och att deras känsligheten samtidigt ställs in på nytt. Kvittera indikeringen genom att beröra Från- touchkontrollen. Om inga föremål ligger på touchkontrollerna slocknar symbolerna omedelbart. I annat fall ska föremålen avlägsnas och strömtillförseln till hällen brytas under ett kort ögonblick (säkring). Viktigt: När känsligheten för touchkontrollerna ställs in under självtesten får det inte finnas några föremål på touchkontrollerna. Använda Wok-värmezonen Tillagning direkt i glaskeramik-wok-gropen Använd aldrig köksredskap vid matlagningen som kan orsaka repor i glaskeramiken. Mycket sockerhaltiga livsmedel får inte tillagas direkt i wok-gropen. Socker smälter in i glasytan vid höga temperaturen och kan skada den för all framtid. Använd i sådana fall alltid den medföljande wok-pannan. Wok-gropen överför värmen direkt. Det går alltså att laga mat direkt i glaskeramik-gropen, vilket betyder att man nästan inte behöver något fett alls. Tack vare den skonsamma och fettsnåla tillagningsmetoden bibehålls livsviktiga vitaminer och mineralämnen. Förvärm wok-gropen 5-7 minuter med påsatt lock (från wok-pannan) för att uppnå en bättre och jämnare värmefördelning. Förvärm alltid på samma effektläge som sedan behövs för den fortsatta tilllagningen. 68 EKEW 847

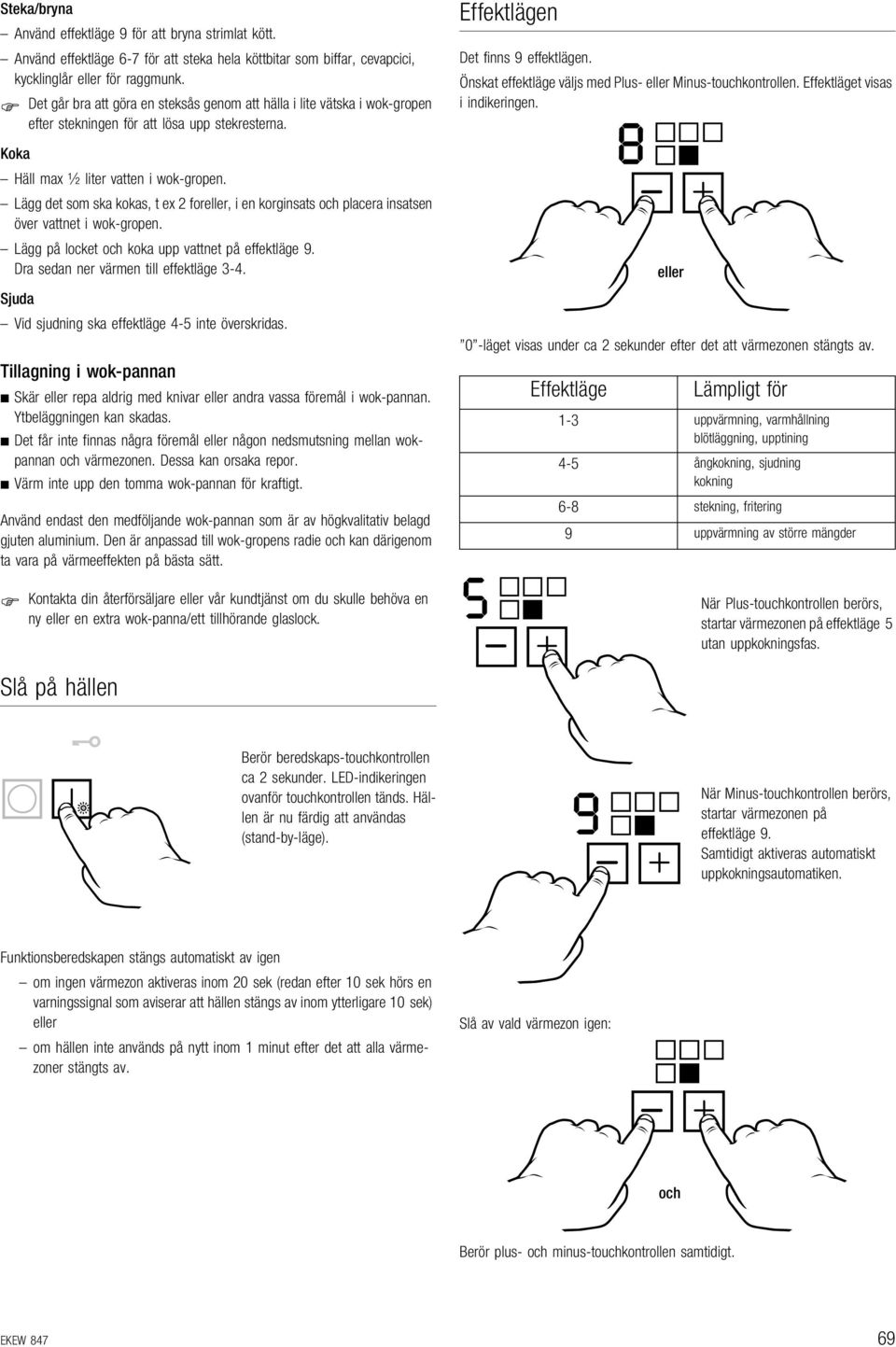

5 Steka/bryna Använd effektläge 9 för att bryna strimlat kött. Använd effektläge 6-7 för att steka hela köttbitar som biffar, cevapcici, kycklinglår eller för raggmunk. F Det går bra att göra en steksås genom att hälla i lite vätska i wok-gropen efter stekningen för att lösa upp stekresterna. Koka Häll max ½ liter vatten i wok-gropen. Lägg det som ska kokas, t ex 2 foreller, i en korginsats och placera insatsen över vattnet i wok-gropen. Lägg på locket och koka upp vattnet på effektläge 9. Dra sedan ner värmen till effektläge 3-4. Sjuda Vid sjudning ska effektläge 4-5 inte överskridas. Tillagning i wok-pannan Skär eller repa aldrig med knivar eller andra vassa föremål i wok-pannan. Ytbeläggningen kan skadas. Det får inte finnas några föremål eller någon nedsmutsning mellan wokpannan och värmezonen. Dessa kan orsaka repor. Värm inte upp den tomma wok-pannan för kraftigt. Använd endast den medföljande wok-pannan som är av högkvalitativ belagd gjuten aluminium. Den är anpassad till wok-gropens radie och kan därigenom ta vara på värmeeffekten på bästa sätt. F Kontakta din återförsäljare eller vår kundtjänst om du skulle behöva en ny eller en extra wok-panna/ett tillhörande glaslock. Effektlägen Det finns 9 effektlägen. Önskat effektläge väljs med Plus- eller Minus-touchkontrollen. Effektläget visas i indikeringen. 0 -läget visas under ca 2 sekunder efter det att värmezonen stängts av. Effektläge eller Lämpligt för 1-3 uppvärmning, varmhållning blötläggning, upptining 4-5 ångkokning, sjudning kokning 6-8 stekning, fritering 9 uppvärmning av större mängder När Plus-touchkontrollen berörs, startar värmezonen på effektläge 5 utan uppkokningsfas. Slå på hällen Berör beredskaps-touchkontrollen ca 2 sekunder. LED-indikeringen ovanför touchkontrollen tänds. Hällen är nu färdig att användas (stand-by-läge). När Minus-touchkontrollen berörs, startar värmezonen på effektläge 9. Samtidigt aktiveras automatiskt uppkokningsautomatiken. Funktionsberedskapen stängs automatiskt av igen om ingen värmezon aktiveras inom 20 sek (redan efter 10 sek hörs en varningssignal som aviserar att hällen stängs av inom ytterligare 10 sek) eller om hällen inte används på nytt inom 1 minut efter det att alla värmezoner stängts av. Slå av vald värmezon igen: och Berör plus- och minus-touchkontrollen samtidigt. EKEW

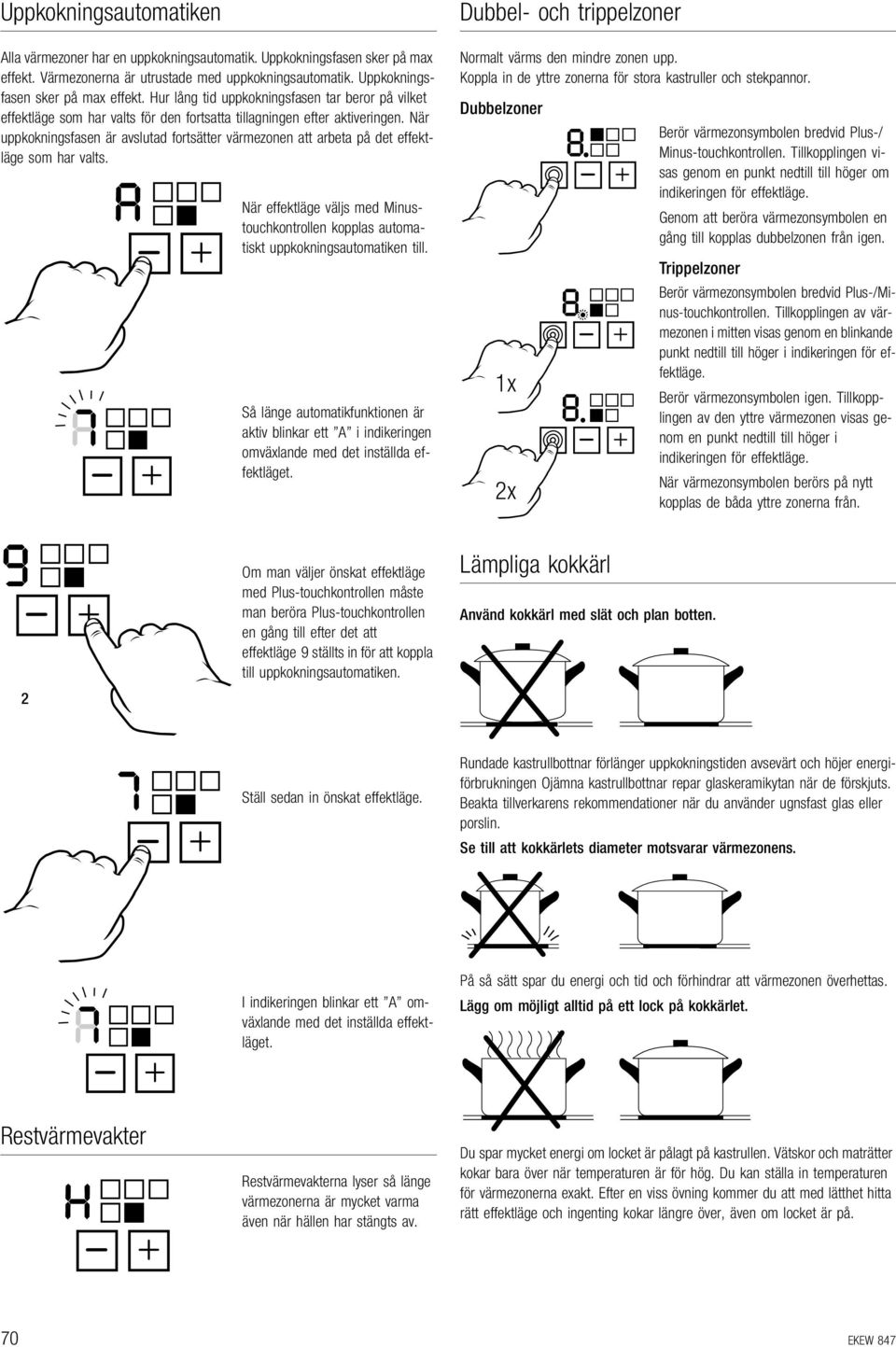

6 Uppkokningsautomatiken Alla värmezoner har en uppkokningsautomatik. Uppkokningsfasen sker på max effekt. Värmezonerna är utrustade med uppkokningsautomatik. Uppkokningsfasen sker på max effekt. Hur lång tid uppkokningsfasen tar beror på vilket effektläge som har valts för den fortsatta tillagningen efter aktiveringen. När uppkokningsfasen är avslutad fortsätter värmezonen att arbeta på det effektläge som har valts. När effektläge väljs med Minustouchkontrollen kopplas automatiskt uppkokningsautomatiken till. Så länge automatikfunktionen är aktiv blinkar ett A i indikeringen omväxlande med det inställda effektläget. Dubbel- och trippelzoner Normalt värms den mindre zonen upp. Koppla in de yttre zonerna för stora kastruller och stekpannor. Dubbelzoner 1x 2x Berör värmezonsymbolen bredvid Plus-/ Minus-touchkontrollen. Tillkopplingen visas genom en punkt nedtill till höger om indikeringen för effektläge. Genom att beröra värmezonsymbolen en gång till kopplas dubbelzonen från igen. Trippelzoner Berör värmezonsymbolen bredvid Plus-/Minus-touchkontrollen. Tillkopplingen av värmezonen i mitten visas genom en blinkande punkt nedtill till höger i indikeringen för effektläge. Berör värmezonsymbolen igen. Tillkopplingen av den yttre värmezonen visas genom en punkt nedtill till höger i indikeringen för effektläge. När värmezonsymbolen berörs på nytt kopplas de båda yttre zonerna från. 2 Om man väljer önskat effektläge med Plus-touchkontrollen måste man beröra Plus-touchkontrollen en gång till efter det att effektläge 9 ställts in för att koppla till uppkokningsautomatiken. Lämpliga kokkärl Använd kokkärl med slät och plan botten. Ställ sedan in önskat effektläge. Rundade kastrullbottnar förlänger uppkokningstiden avsevärt och höjer energiförbrukningen Ojämna kastrullbottnar repar glaskeramikytan när de förskjuts. Beakta tillverkarens rekommendationer när du använder ugnsfast glas eller porslin. Se till att kokkärlets diameter motsvarar värmezonens. I indikeringen blinkar ett A omväxlande med det inställda effektläget. På så sätt spar du energi och tid och förhindrar att värmezonen överhettas. Lägg om möjligt alltid på ett lock på kokkärlet. Restvärmevakter Restvärmevakterna lyser så länge värmezonerna är mycket varma även när hällen har stängts av. Du spar mycket energi om locket är pålagt på kastrullen. Vätskor och maträtter kokar bara över när temperaturen är för hög. Du kan ställa in temperaturen för värmezonerna exakt. Efter en viss övning kommer du att med lätthet hitta rätt effektläge och ingenting kokar längre över, även om locket är på. 70 EKEW 847

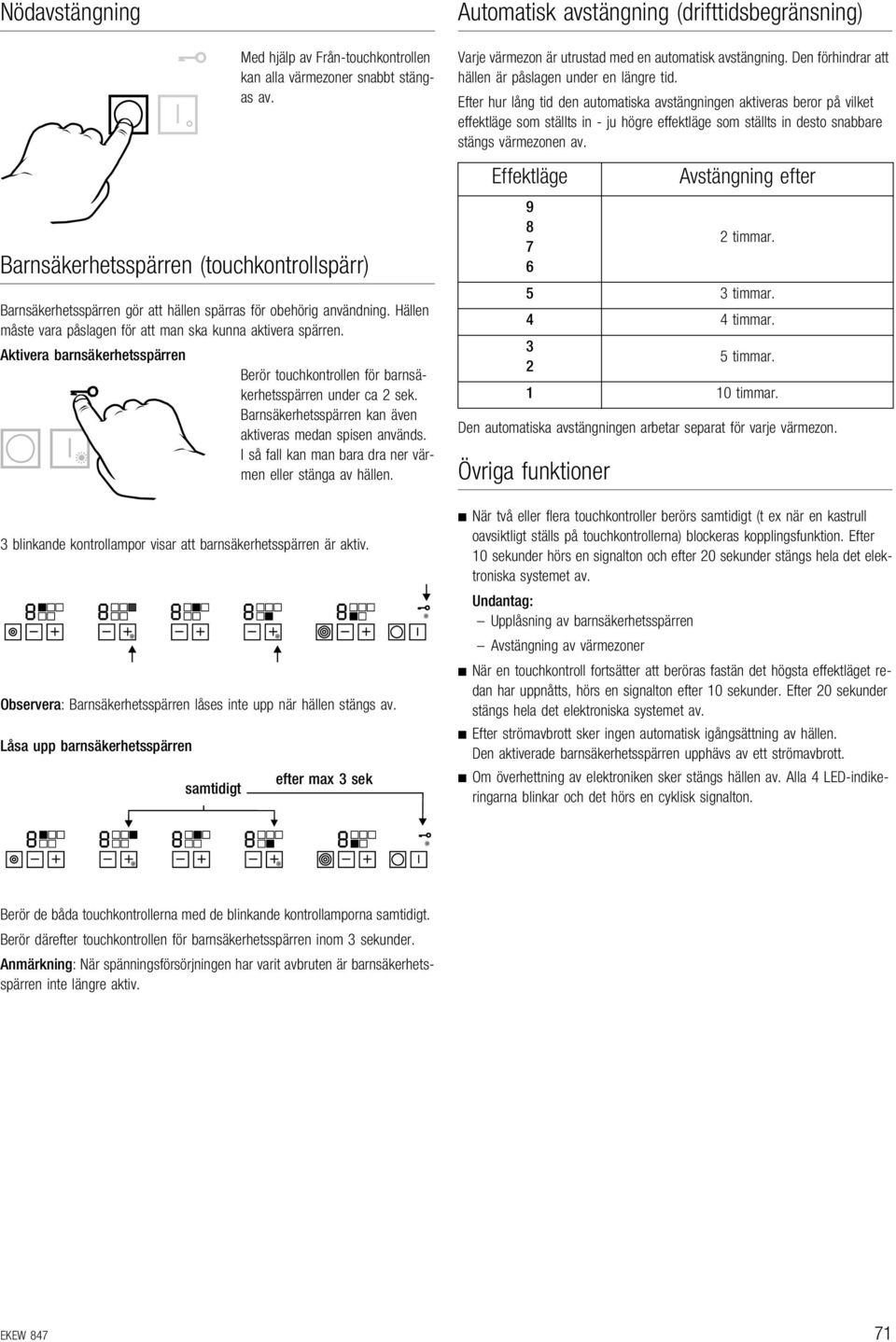

7 Nödavstängning Med hjälp av Från-touchkontrollen kan alla värmezoner snabbt stängas av. Barnsäkerhetsspärren (touchkontrollspärr) Barnsäkerhetsspärren gör att hällen spärras för obehörig användning. Hällen måste vara påslagen för att man ska kunna aktivera spärren. Aktivera barnsäkerhetsspärren Berör touchkontrollen för barnsäkerhetsspärren under ca 2 sek. Barnsäkerhetsspärren kan även aktiveras medan spisen används. I så fall kan man bara dra ner värmen eller stänga av hällen. 3 blinkande kontrollampor visar att barnsäkerhetsspärren är aktiv. Observera: Barnsäkerhetsspärren låses inte upp när hällen stängs av. Låsa upp barnsäkerhetsspärren samtidigt efter max 3 sek Automatisk avstängning (drifttidsbegränsning) Varje värmezon är utrustad med en automatisk avstängning. Den förhindrar att hällen är påslagen under en längre tid. Efter hur lång tid den automatiska avstängningen aktiveras beror på vilket effektläge som ställts in - ju högre effektläge som ställts in desto snabbare stängs värmezonen av. Effektläge Den automatiska avstängningen arbetar separat för varje värmezon. Övriga funktioner Avstängning efter 2 timmar. 5 3 timmar. 4 4 timmar. 3 5 timmar timmar. När två eller flera touchkontroller berörs samtidigt (t ex när en kastrull oavsiktligt ställs på touchkontrollerna) blockeras kopplingsfunktion. Efter 10 sekunder hörs en signalton och efter 20 sekunder stängs hela det elektroniska systemet av. Undantag: Upplåsning av barnsäkerhetsspärren Avstängning av värmezoner När en touchkontroll fortsätter att beröras fastän det högsta effektläget redan har uppnåtts, hörs en signalton efter 10 sekunder. Efter 20 sekunder stängs hela det elektroniska systemet av. Efter strömavbrott sker ingen automatisk igångsättning av hällen. Den aktiverade barnsäkerhetsspärren upphävs av ett strömavbrott. Om överhettning av elektroniken sker stängs hällen av. Alla 4 LED-indikeringarna blinkar och det hörs en cyklisk signalton. Berör de båda touchkontrollerna med de blinkande kontrollamporna samtidigt. Berör därefter touchkontrollen för barnsäkerhetsspärren inom 3 sekunder. Anmärkning: När spänningsförsörjningen har varit avbruten är barnsäkerhetsspärren inte längre aktiv. EKEW

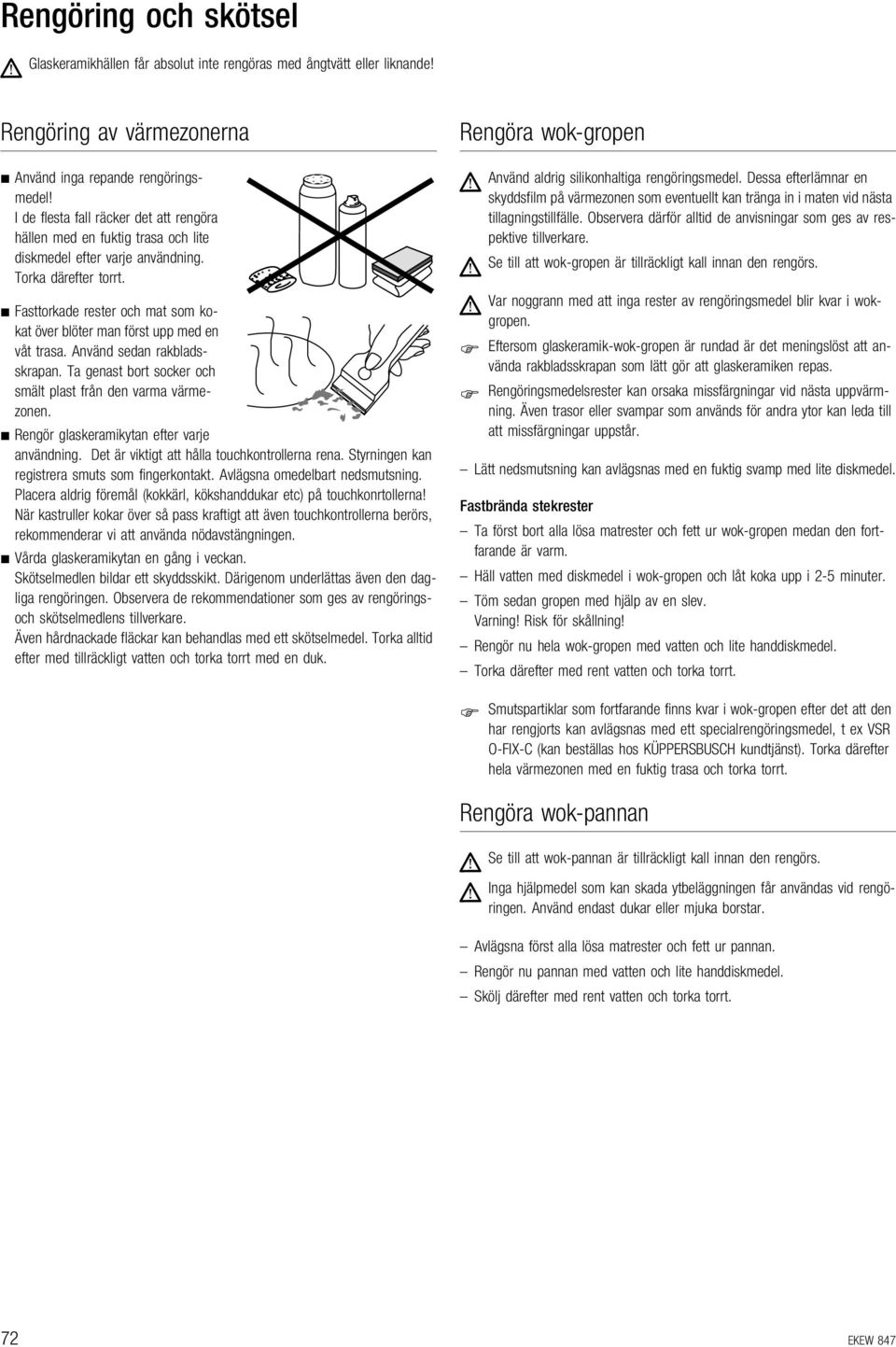

8 Rengöring och skötsel Glaskeramikhällen får absolut inte rengöras med ångtvätt eller liknande! Rengöring av värmezonerna Använd inga repande rengöringsmedel! I de flesta fall räcker det att rengöra hällen med en fuktig trasa och lite diskmedel efter varje användning. Torka därefter torrt. Fasttorkade rester och mat som kokat över blöter man först upp med en våt trasa. Använd sedan rakbladsskrapan. Ta genast bort socker och smält plast från den varma värmezonen. Rengör glaskeramikytan efter varje användning. Det är viktigt att hålla touchkontrollerna rena. Styrningen kan registrera smuts som fingerkontakt. Avlägsna omedelbart nedsmutsning. Placera aldrig föremål (kokkärl, kökshanddukar etc) på touchkonrtollerna! När kastruller kokar över så pass kraftigt att även touchkontrollerna berörs, rekommenderar vi att använda nödavstängningen. Vårda glaskeramikytan en gång i veckan. Skötselmedlen bildar ett skyddsskikt. Därigenom underlättas även den dagliga rengöringen. Observera de rekommendationer som ges av rengöringsoch skötselmedlens tillverkare. Även hårdnackade fläckar kan behandlas med ett skötselmedel. Torka alltid efter med tillräckligt vatten och torka torrt med en duk. Rengöra wok-gropen Använd aldrig silikonhaltiga rengöringsmedel. Dessa efterlämnar en skyddsfilm på värmezonen som eventuellt kan tränga in i maten vid nästa tillagningstillfälle. Observera därför alltid de anvisningar som ges av respektive tillverkare. Se till att wok-gropen är tillräckligt kall innan den rengörs. Var noggrann med att inga rester av rengöringsmedel blir kvar i wokgropen. F Eftersom glaskeramik-wok-gropen är rundad är det meningslöst att använda rakbladsskrapan som lätt gör att glaskeramiken repas. F Rengöringsmedelsrester kan orsaka missfärgningar vid nästa uppvärmning. Även trasor eller svampar som används för andra ytor kan leda till att missfärgningar uppstår. Lätt nedsmutsning kan avlägsnas med en fuktig svamp med lite diskmedel. Fastbrända stekrester Ta först bort alla lösa matrester och fett ur wok-gropen medan den fortfarande är varm. Häll vatten med diskmedel i wok-gropen och låt koka upp i 2-5 minuter. Töm sedan gropen med hjälp av en slev. Varning! Risk för skållning! Rengör nu hela wok-gropen med vatten och lite handdiskmedel. Torka därefter med rent vatten och torka torrt. F Smutspartiklar som fortfarande finns kvar i wok-gropen efter det att den har rengjorts kan avlägsnas med ett specialrengöringsmedel, t ex VSR O-FIX-C (kan beställas hos KÜPPERSBUSCH kundtjänst). Torka därefter hela värmezonen med en fuktig trasa och torka torrt. Rengöra wok-pannan Se till att wok-pannan är tillräckligt kall innan den rengörs. Inga hjälpmedel som kan skada ytbeläggningen får användas vid rengöringen. Använd endast dukar eller mjuka borstar. Avlägsna först alla lösa matrester och fett ur pannan. Rengör nu pannan med vatten och lite handdiskmedel. Skölj därefter med rent vatten och torka torrt. 72 EKEW 847

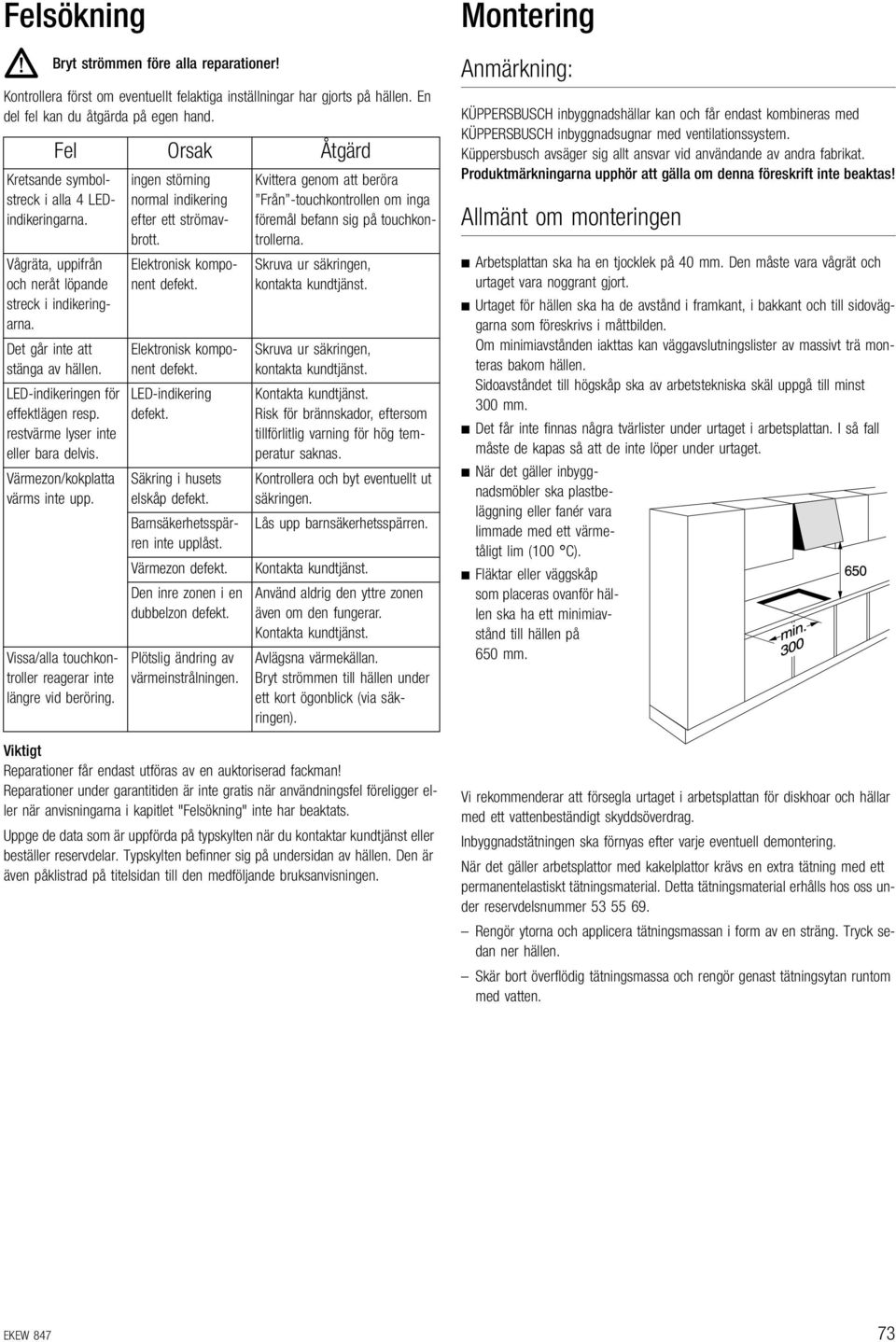

9 Felsökning Bryt strömmen före alla reparationer! Kontrollera först om eventuellt felaktiga inställningar har gjorts på hällen. En del fel kan du åtgärda på egen hand. Fel Orsak Åtgärd Kretsande symbolstreck i alla 4 LEDindikeringarna. Vågräta, uppifrån och neråt löpande streck i indikeringarna. Det går inte att stänga av hällen. LED-indikeringen för effektlägen resp. restvärme lyser inte eller bara delvis. Värmezon/kokplatta värms inte upp. Vissa/alla touchkontroller reagerar inte längre vid beröring. ingen störning normal indikering efter ett strömavbrott. Elektronisk komponent defekt. Elektronisk komponent defekt. LED-indikering defekt. Säkring i husets elskåp defekt. Barnsäkerhetsspärren inte upplåst. Värmezon defekt. Den inre zonen i en dubbelzon defekt. Plötslig ändring av värmeinstrålningen. Kvittera genom att beröra Från -touchkontrollen om inga föremål befann sig på touchkontrollerna. Skruva ur säkringen, kontakta kundtjänst. Skruva ur säkringen, kontakta kundtjänst. Kontakta kundtjänst. Risk för brännskador, eftersom tillförlitlig varning för hög temperatur saknas. Kontrollera och byt eventuellt ut säkringen. Lås upp barnsäkerhetsspärren. Kontakta kundtjänst. Använd aldrig den yttre zonen även om den fungerar. Kontakta kundtjänst. Avlägsna värmekällan. Bryt strömmen till hällen under ett kort ögonblick (via säkringen). Viktigt Reparationer får endast utföras av en auktoriserad fackman! Reparationer under garantitiden är inte gratis när användningsfel föreligger eller när anvisningarna i kapitlet "Felsökning" inte har beaktats. Uppge de data som är uppförda på typskylten när du kontaktar kundtjänst eller beställer reservdelar. Typskylten befinner sig på undersidan av hällen. Den är även påklistrad på titelsidan till den medföljande bruksanvisningen. Montering Anmärkning: KÜPPERSBUSCH inbyggnadshällar kan och får endast kombineras med KÜPPERSBUSCH inbyggnadsugnar med ventilationssystem. Küppersbusch avsäger sig allt ansvar vid användande av andra fabrikat. Produktmärkningarna upphör att gälla om denna föreskrift inte beaktas! Allmänt om monteringen Arbetsplattan ska ha en tjocklek på 40 mm. Den måste vara vågrät och urtaget vara noggrant gjort. Urtaget för hällen ska ha de avstånd i framkant, i bakkant och till sidoväggarna som föreskrivs i måttbilden. Om minimiavstånden iakttas kan väggavslutningslister av massivt trä monteras bakom hällen. Sidoavståndet till högskåp ska av arbetstekniska skäl uppgå till minst 300 mm. Det får inte finnas några tvärlister under urtaget i arbetsplattan. I så fall måste de kapas så att de inte löper under urtaget. När det gäller inbyggnadsmöbler ska plastbeläggning eller fanér vara limmade med ett värmetåligt lim (100 C). Fläktar eller väggskåp som placeras ovanför hällen ska ha ett minimiavstånd till hällen på 650 mm. Vi rekommenderar att försegla urtaget i arbetsplattan för diskhoar och hällar med ett vattenbeständigt skyddsöverdrag. Inbyggnadstätningen ska förnyas efter varje eventuell demontering. När det gäller arbetsplattor med kakelplattor krävs en extra tätning med ett permanentelastiskt tätningsmaterial. Detta tätningsmaterial erhålls hos oss under reservdelsnummer Rengör ytorna och applicera tätningsmassan i form av en sträng. Tryck sedan ner hällen. Skär bort överflödig tätningsmassa och rengör genast tätningsytan runtom med vatten. EKEW

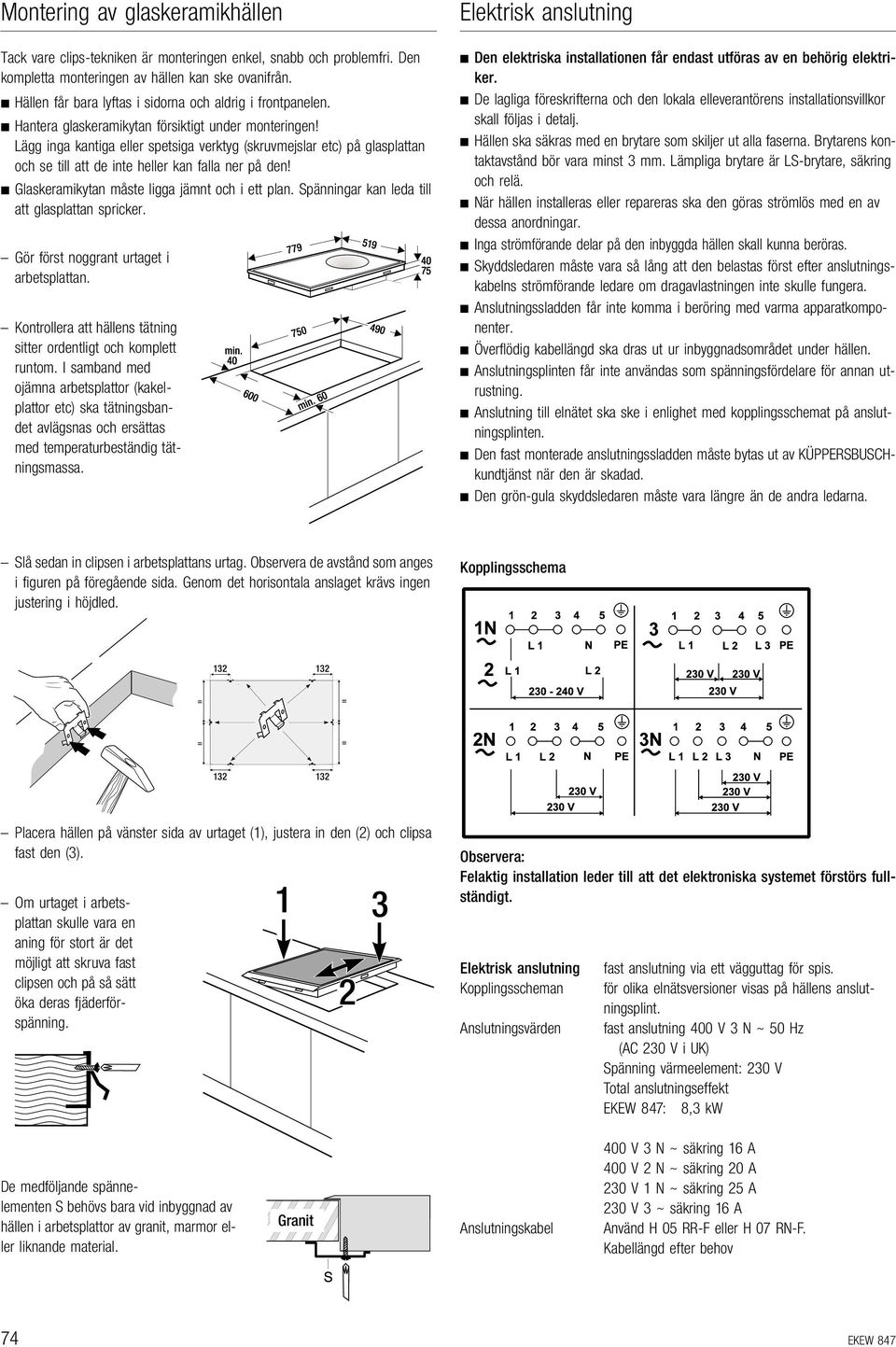

10 Montering av glaskeramikhällen Tack vare clips-tekniken är monteringen enkel, snabb och problemfri. Den kompletta monteringen av hällen kan ske ovanifrån. Hällen får bara lyftas i sidorna och aldrig i frontpanelen. Hantera glaskeramikytan försiktigt under monteringen! Lägg inga kantiga eller spetsiga verktyg (skruvmejslar etc) på glasplattan och se till att de inte heller kan falla ner på den! Glaskeramikytan måste ligga jämnt och i ett plan. Spänningar kan leda till att glasplattan spricker. Gör först noggrant urtaget i arbetsplattan. Kontrollera att hällens tätning sitter ordentligt och komplett runtom. I samband med ojämna arbetsplattor (kakelplattor etc) ska tätningsbandet avlägsnas och ersättas med temperaturbeständig tätningsmassa. Elektrisk anslutning Den elektriska installationen får endast utföras av en behörig elektriker. De lagliga föreskrifterna och den lokala elleverantörens installationsvillkor skall följas i detalj. Hällen ska säkras med en brytare som skiljer ut alla faserna. Brytarens kontaktavstånd bör vara minst 3 mm. Lämpliga brytare är LS-brytare, säkring och relä. När hällen installeras eller repareras ska den göras strömlös med en av dessa anordningar. Inga strömförande delar på den inbyggda hällen skall kunna beröras. Skyddsledaren måste vara så lång att den belastas först efter anslutningskabelns strömförande ledare om dragavlastningen inte skulle fungera. Anslutningssladden får inte komma i beröring med varma apparatkomponenter. Överflödig kabellängd ska dras ut ur inbyggnadsområdet under hällen. Anslutningsplinten får inte användas som spänningsfördelare för annan utrustning. Anslutning till elnätet ska ske i enlighet med kopplingsschemat på anslutningsplinten. Den fast monterade anslutningssladden måste bytas ut av KÜPPERSBUSCHkundtjänst när den är skadad. Den grön-gula skyddsledaren måste vara längre än de andra ledarna. Slå sedan in clipsen i arbetsplattans urtag. Observera de avstånd som anges i figuren på föregående sida. Genom det horisontala anslaget krävs ingen justering i höjdled. Kopplingsschema Placera hällen på vänster sida av urtaget (1), justera in den (2) och clipsa fast den (3). Om urtaget i arbetsplattan skulle vara en aning för stort är det möjligt att skruva fast clipsen och på så sätt öka deras fjäderförspänning. Observera: Felaktig installation leder till att det elektroniska systemet förstörs fullständigt. Elektrisk anslutning Kopplingsscheman Anslutningsvärden fast anslutning via ett vägguttag för spis. för olika elnätsversioner visas på hällens anslutningsplint. fast anslutning 400 V 3 N ~ 50 Hz (AC 230 V i UK) Spänning värmeelement: 230 V Total anslutningseffekt EKEW 847: 8,3 kw De medföljande spännelementen S behövs bara vid inbyggnad av hällen i arbetsplattor av granit, marmor eller liknande material. Granit Anslutningskabel 400 V 3 N ~ säkring 16 A 400 V 2 N ~ säkring 20 A 230 V 1 N ~ säkring 25 A 230 V 3 ~ säkring 16 A Använd H 05 RR-F eller H 07 RN-F. Kabellängd efter behov 74 EKEW 847
