1 Elstängselbroschyr 2019 Trygga och säkra stängsel Stängsel till alla djurslag Du hittar mer information om DeLaval elstängsel på elstangselskolan

2 Vad behöver du för produkter för att hålla dina djur inhängade? Du vet att elstängsel håller dina djur säkra vare sig det är tillfälliga eller permanenta stängsel. Du kan din gård och känner dina djur de du vill skydda. Denna broschyr ger dig den information du behöver om de bästa stängselprodukterna efter dina behov. På DeLaval, har vi hjälp lantbrukare att planera elstängsel i mer än 30 år. Så vi vet hur man sätter upp ett effektivt elstängsel. Detta innebär att vi har ett komplett sortiment av stängselprodukter vare sig det är ett kraftfullt aggregat, en voltmätare eller en stängselklubba alla med DeLaval-kvalitet. Kontakta oss, vi kan hjälpa dig med planering av ett stängsel oavsett hur marken ser ut. Ett stängsel som du kan lita på och som håller dina djur inhängnade. Ta del av erfarenheter från våra elstängselspecialister Janne Pettersson F.d. lantbrukare, har även varit servicetekniker, numer en av våra elstängselspecialister i fält. Katarina Tordsdotter Elstängselspecialist med lång erfarenhet av elstängsel på sin egen gård med hästar och får. 2 Elstängsel 2019

3 Välkommen till DeLaval elstängselskola på och sök på sidan efter Elstängselskola Här har vi samlat all information du behöver om elstängsel. Här får du information om grunderna för hur ett elstängsel fungerar och tips och information om hur du sätter upp ett stängsel. Du hittar också alla våra montageinstruktioner för olika djurslag, som vi är övertygade om är bra hjälp för dig. Monteringsanvisning Permanent stängsel band för häst Monteringsanvisning Elstängsel Tillfälligt stängsel för nötkreatur Du finner även förslag på lösningar vid dålig funktion. Dessutom finns det givetvis ett avsnitt med säkerhetsinstruktioner. Bland rubrikerna hittar du bl a: Att välja komponenter till ett bra elstängsel Strömlös grind Vinterstängsel... och mycket mer. Permanent stängsel band för häst Tillfälligt stängsel för nötkreatur Blå tråd och band Se sid 9 SVANENMÄRKET Trycksak Elstängsel

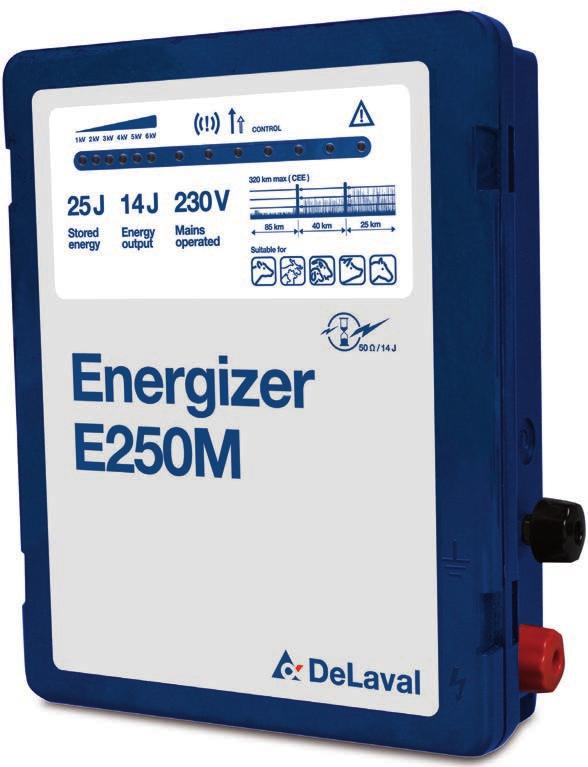

4 DeLaval nätdrivna aggregat Alla DeLaval aggregat har 3 års garanti inkl åskskada UV stabilised UV-skyddet garanterar längre livslängd Laddningsenergi - i Joule Utgående energi - i Joule Nätspänning LED display 1,000-6,000 volt Jannes tips: Max. rekommenderad stängsellängd Passar till följande djur Var noga med att välja aggregat efter längd på stängsel och efter hur undervegetationen ser ut längs stängslet. Jordanslutning Stängselanslutning J Laddningsenergi Joule Lagrad energi i aggregatet J Max utgående energi Joule Max energi som aggregatet laddar upp B Energy use Elförbrukning W/mA Elförbrukning av nätaggregat visas W och för batteraggregat i ma Max Max. spänning Volt Max spänning då aggregatet inte är belastat A 500 Spänning vid 500 Ohm Volt Spänning vid 500 Ohm motstånd Max Max. spänning vid andra terminalen Volt Max spänning vid andra terminalen som endast kan uppnås vid låg belastning C 1 CEE Teoretisk stängsellängd (CEE) Km Ett teoretiskt värde på hur långt ett aggregat skulle kunna klara av. Inte användbart i praktiken, används för att jämföra olika aggregat. 3 Max A. Skapa en optimal anslutning, med DeLaval anslutningskablar B. Montera aggregatet så att någon kan titta till det varje dag eller enligt anvisningar från försäkringsbolag C. I de flesta fall behövs tre, fyra jordspett för ett permanent stängsel. Men minst tre meter mellan varje spett. Max Max Max. stängsellängd vid olika belastningar Jordning Km Antal Max stängsellängd som kan nås med ledare av hög ledningsförmåga (<0,05 /m) Rekommenderat antal jordspett beroende på den utgående energin på aggregatet och jordförhållanden 4 Elstängsel 2019

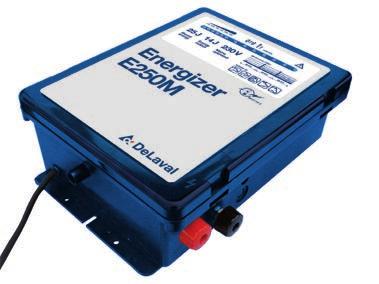

5 DeLaval aggregat 10M Detta nätdrivna aggregat passar till korta stängsel. DeLaval 10M är enkel att använda med synlig funktionskontroll ,- (1.475,-) DeLaval aggregat 20M Detta nätdrivna aggregat passar till korta och medellånga stängsel. Den är enkel att använda med synlig funktionskontroll ,- (1.847,-) DeLaval aggregat 30M Nätdrivet aggregat som används till korta och medellånga stängsel i normala förhållanden. Indikerar utgående spänning på stängslet via LED display ,- (2.465,-) DeLaval aggregat E60M Kraftfullt, nätdrivet aggregat som passar medellånga till långa stängsel eller i tuffa förhållanden. De dubbla anslutningsterminalerna gör att två stängsel kan drivas med ett aggregat. Indikerar utgående spänning på stängslet via LED display. Tillverkad enligt standarden EN ,- (3.828,-) DeLaval aggregat E120M Ett kraftigare nätdrivet aggregat för långa stängsel i tuffa förhållanden. De dubbla anslutningsterminalerna gör att två stängsel kan drivas med ett aggregat. Indikerar utgående spänning på stängslet via LED display. Tillverkad enligt standarden EN med ljud- och ljuslarm ,- (5.314,-) DeLaval aggregat E250M Vårt mest kraftfulla aggregat. Passar till mycket långa stängsel i tuffa förhållanden. Indikerar utgående spänning på stängslet via LED display. Tillverkad enligt den nya standarden EN med ljud- och ljuslarm ,- (6.182,-) Namn Art nr J J Energiförbrukning Max 500 Max CEE Max Max Max 10M J 1.0 J 2.2 W V V n/a 30.0 km 10.0 km 2.5 km 0.8 km 3 x 1 m 20M J 1.9 J 4.4 W V V n/a 40.0 km 13.0 km 3.0 km 1.5 km 3 x 1 m 30M J 2.0 J 6.0 W V V n/a 60.0 km 20.0 km 5.0 km 2.0 km 3 x 1 m E60M J 4.5 J 9.0 W V V V 80.0 km 30.0 km 16.0 km 9.0 km 3 x 1 m E120M J 8.4 J 14.0 W V V V km 35.0 km 15.0 km 10.0 km 4 x 1 m E250M J 14.0 J 35.0 W V V n/a km 85.0 km 40.0 km 25.0 km 5 x 1 m Elstängsel

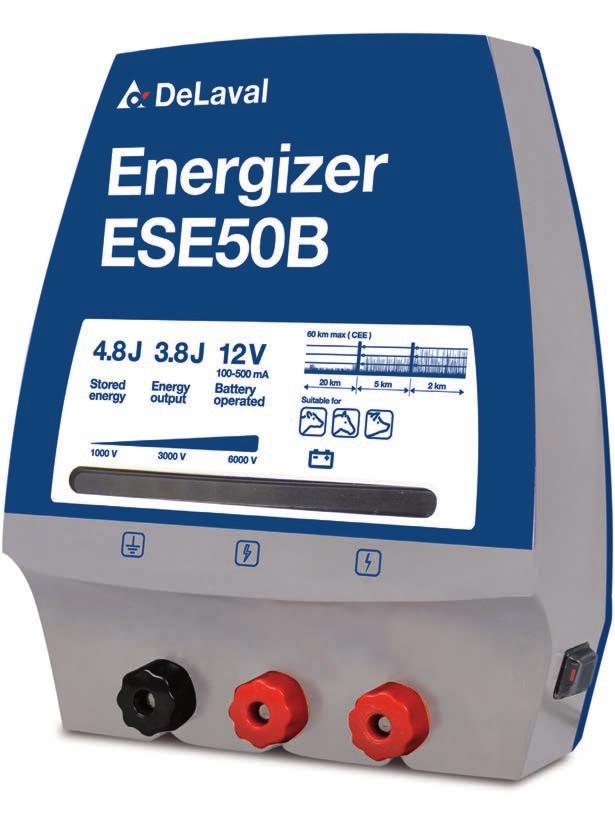

6 DeLaval batteridrivna aggregat Laddningsenergi - i joule Max utgående energi Alla DeLaval aggregat har 3 års garanti inkl åskskada Batterispänning UV stabilised UV-skyddet garanterar längre livslängd Max. rekommenderad stängsellängd Passar till följande djur LED display 1,000-6,000 volt Jordanslutning Anslutningsterminal 1: Full utgående effekt (Volt) På-/Av-knapp Anslutningsterminal 2: Reducerad utgående effekt (Volt) D A Tips! Skydda ditt aggregat och dess batteri i en batterilåda B A. Skapa en optimal anslutning, med DeLaval anslutningskablar B. Montera aggregatet så att någon kan titta till det varje dag eller enligt anvisningar från försäkringsbolag C 1 m C. I de flesta fall behövs tre, fyra jordspett för ett permanent stängsel. Men minst tre meter mellan varje spett. D. En solcellspanel bevarar och ökar livslängden på batteriet. Skydda ditt aggregat med en DeLaval batterilåda. 6 Elstängsel 2019

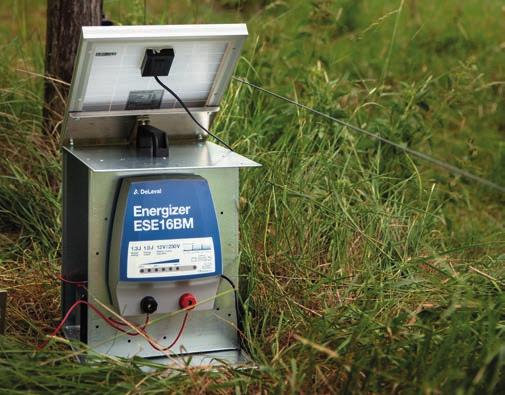

7 DeLaval aggregat E8BM * Aggregat i litet utförande. Kan drivas med nätspänning eller 12V batteri. Perfekt för mindre betesmarker, paddock, hobbystängsel och för känsliga djur. Nätadapter och kabel för batteridrift ingår ,- (1.565,-) DeLaval aggregat E2B Ett portabelt 9 V eller 12 V batteriaggregat för korta stängsel. Som tillbehör finns en färdig solcellssats (se sid 14) ,- (2.293,-) DeLaval aggregat ESE16BM * Ett kombinerat batteri- och nätaggregat för korta stängsel och lite undervegetation. Aggregatet drivs huvudsakligen på batteri, 12V, men kan användas som nätaggregat om det kopplas till nät med en adapter, nätadapter ingår. Om aggregatet är kopplat för både batteri- och nätdrift försörjs aggregatet med nätdrift, men om ett elavbrott uppstår går det automatiskt över till batteridrift ,- (3.020,-) DeLaval aggregat ESE20BM * Ett kombinerat batteri- och nätaggregat för medellånga stängsel. Aggregatet drivs huvudsakligen på batteri, 12V, men kan användas som nätaggregat om det kopplas till nät med en adapter. Är energisparande och har en display som visar batterinivån i tre nivåer. Handtaget gör aggregatet enkelt och smidigt att bära. Solcellspanel finns till aggregatet, ,- (3.858,-) DeLaval aggregat ESE25BM * Ett kombinerat batteri- och nätaggregat för medellånga stängsel. Aggregatet drivs huvudsakligen på batteri, 12V, men kan användas som nätaggregat om det kopplas till nät med en adapter, nätadapter ingår. Om aggregatet är kopplat för både batteri- och nätdrift försörjs aggregatet med nätdrift, men om ett elavbrott uppstår går det automatiskt över till batteridrift ,- (3.384,-) DeLaval aggregat ESE4B Ett portabelt 9 V eller 12 V batteriaggregat med energisparfunktion för korta stängsel eller stripbetning. Utrustad med en På-/Av-knapp. Som tillbehör finns en färdig solcellssats. 0,35J laddningsenergi. Beroende på stängselförhållanden kan förbrukningen variera från ma ,- (2.723,-) DeLaval aggregat ESE7BM * Ett portabelt 9 V eller 12 V batteri- / och nätaggregat via adapter för korta stängsel. Satser för batterianslutning samt nätadapter ingår. Som tillbehör finns en färdig solcellssats (se sid 16) ,- (3.384,-) DeLaval aggregat ESE7BS * Ett 12 V aggregat med inbyggd solcellspanel och energisparfunktion samt 12 V 12Ah batteri. Adapter för batteriladdning ingår. 0,65J laddningsenergi ,- (3.855,-) DeLaval aggregat ESE50B Ett kraftfullt batteriaggregat med dubbla anslutningsterminaler för medellånga och långa stängsel. Den nya energisparfunktionen sparar ström och förlänger därmed batteriets driftstid ,- (4.338,-) DeLaval aggregat ESE120BM * Ett mycket kraftfullt kombinerat nät-/batteriaggregat för långa stängsel. Den nya energisparfunktionen sparar ström och förlänger därmed batteriets driftstid. Tillverkad enligt den nya standarden EN med ljud- och ljuslarm. Kabel för batteridrift ingår ,- (6.202,-) * Kombinerat både för batteri- och nätdrift! Product name Art. no. J J Energy use Max 500 Max CEE Max Max Max E2B J 0.12 J 22 ma V V n/a 4.0 km 3.0 km 1.0 km 0.3 km 1 ESE4B J 0.25 J ma V V n/a 8.0 km 6.0 km 4.0 km 1.0 km 1 ESE7BM J 0.50 J ma V V n/a 18.0 km 7.0 km 5.0 km 1.2 km 1 ESE7BS J 0.50 J ma V V n/a 18.0 km 16.0 km 4.2 km 1.6 km 1 x 1 m E8BM J 0.45 J 50 ma V V n/a 8.0 km 4.0 km 2.0 km 0.8 km 1 x 1 m ESE16BM J 1.00 J ma V V n/a 30.0 km 8.0 km 3.5 km 1.2 km 1 x 1 m ESE20BM J 1.80 J ma V V n/a 45.0 km 6.0 km 4.0 km 1.0 km 2 x 1 m ESE25BM J 2.00 J ma V V n/a 50.0 km 15.0 km 4.5 km 1.7 km 1 x 1 m ESE50B J 3.00 J ma V V V 60.0 km 20.0 km 5.0 km 2.0 km 3 x 1 m ESE120BM J 8.00 J ma V V n/a km 45.0 km 21.0 km 14.0 km 3 x 1 m Elstängsel

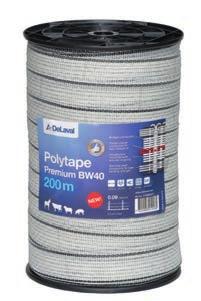

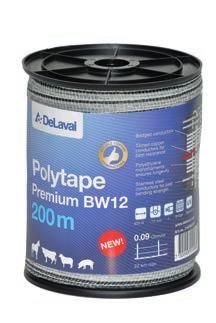

8 Premiumsortimentet Premiumsortimentet är svart och vitt. Tack vare teknologin med ledare i kopparlegering ger den en mycket bra ledningsförmåga. Svart och vitt ger en bra kontrast ute i naturen. Premiumband, som är bredare än 12 mm, har en tvärledare för att säkerställa full elektrifiering av ledarna även om någon ledare skulle gå av. Premiumsortimentet är mycket UV-stabilt och rekommenderas även till permanenta stängsel som sitter uppe år efter år. Jannes tips: Jag rekommenderar den svartvita Polytråden BW4. Den är mycket synlig för djuren tack vare kontrastverkan. Tråden har lågt motstånd i ohm (0.063) vilket gör att det går att bygga långa stängsel och ändå ha full kraft i stöten. Vi har även standard- och basictråd. DeLaval polytråd BW4 Har mycket god ledningsförmåga och passar perfekt för medellånga stängsel. Svart/vit m 282,- (353,-) m 767,- (959,-) DeLaval tvinnad polytråd BWP4 Tvinnad polytråd ger en mycket bra ledningsförmåga och hållbarhet tack vare det unika tvinnande utförandet. Den svarta och vita kombinationen gör tråden mycket synlig. Ledare i koppar och rostfritt. Svart/vit m 431,- (539,-) m 813,- (1.017,-) 1500 N 3,5mm 4 UV-stabil 0,15 Ohm/m DeLaval polyrep BW6 Har mycket god ledningsförmåga och passar perfekt för medellånga stängsel. Svart/vit m 479,- (599,-) m 876,- (1.095,-) 1500 N ca 3,5mm 5 UV-stabil 0,063 Ohm/m 3500 N ca 6mm 6 UV-stabil 0,062 Ohm/m DeLaval polyband BWR9 Har mycket god ledningsförmåga och passar perfekt för långa stängsel. Svart/vit m 387,- (484,-) m 563,- (704,-) 1600 N ca 9mm 9 UV-stabil 0,061 Ohm/m DeLaval polyband BW12 Kan användas för långa stängsel och bandet har regelbundna tvärledare för att säkerställa full elektrifiering i alla ledare. Svart/vit ,- (583,-) 920 N ca 12mm 5 UV-stabil 0,092 Ohm/m DeLaval polyband BW20 Bandet syns tydligt och kan användas till långa stängsel. Bandet har regelbundna tvärledare för att säkerställa full elektrifiering i alla ledare. Svart/vit ,- (700,-) DeLaval polyband BW40 Bandet syns tydligt och kan användas till långa stängsel. Bandet har regelbundna tvärledare för att säkerställa full elektrifiering i alla ledare. Svart/vit ,- (884,-) 1500 N ca 20mm 5 UV-stabil 0,092 Ohm/m 3300 N ca 40mm 9 UV-stabil 0,087 Ohm/m 8 Elstängsel 2019

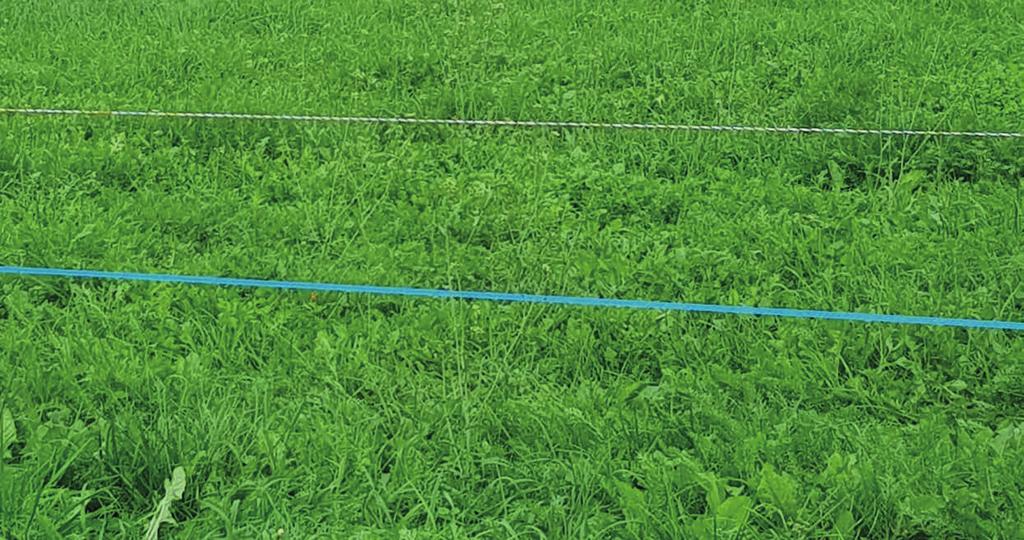

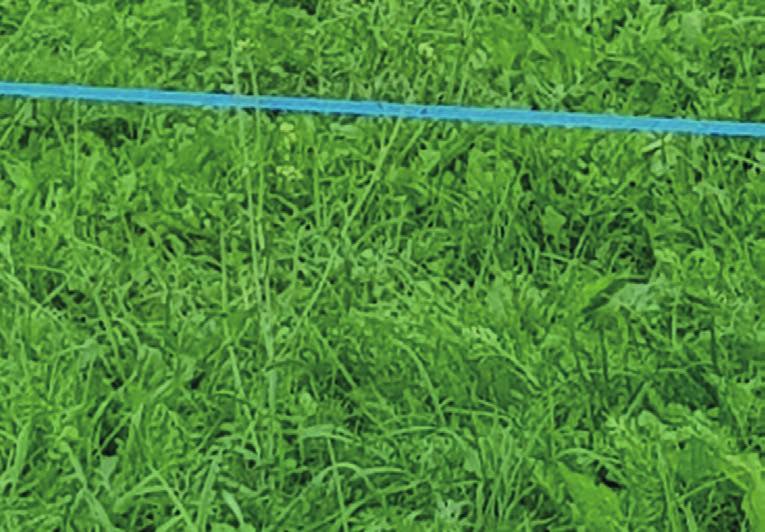

9 Standardsortimentet Vårt standardsortiment av band och tråd är vitt, blått eller orange för god synlighet. Sortimentet är ett bra alternativ då de har koppar- och rostfria ledare som ger god ledningsförmåga och lång hållbarhet. DeLaval polyband BL10, O10, W10 Kombinerar ledare i koppar och rostfritt stål för bra dragstyrka och ledningsförmåga. Används ofta till tillfälliga stängsel. Djur ser blå färg mycket bra! 800 N ca 10mm 5 UV-stabil 0,35 Ohm/m DeLaval polytråd BL2, O2, W2 Kombinerar ledare i koppar och rostfritt stål för bra dragstyrka och ledningsförmåga. Används ofta till tillfälliga stängsel. DeLaval polyband BL10 Blå m 228,- (285,-) DeLaval polyband O10 Orange m 228,- (285,-) DeLaval polyband W10 Vit m 228,- (285,-) 600 N ca 2mm 3 UV-stabil 0,3 Ohm/m DeLaval polytråd BL2 Blå m 110,- (138,-) Djur ser blå färg mycket bra! DeLaval polytråd O2 Orange m 110,- (138,-) DeLaval polyrep W4 Två ledare i rostfritt stål. Används ofta till tillfälliga stängsel. Vit m 514,- (643,-) 4000 N ca 4mm 2 UV-stabil 3,6 Ohm/m DeLaval polyrep W5 Kombinerar ledare i koppar och rostfritt stål för bra dragstyrka och ledningsförmåga. Används ofta till tillfälliga och permanenta stängsel. Vit m 319,- (399,-) 3000 N ca 4mm 3 UV-stabil 0,3 Ohm/m DeLaval polytråd W2 Vit m 110,- (138,-) DeLaval polyband W20 Ett hållbart band för tillfälliga och permanenta stängsel, framförallt till hästar. Vit m 317,- (397,-) DeLaval polyband W40 Ett hållbart band för tillfälliga och permanenta stängsel framförallt till hästar. Vit m 389,- (487,-) 1600 N ca 20mm 6 UV-stabil 0,34 Ohm/m 3500 N ca 40mm 7 UV-stabil 0,33 Ohm/m Elstängsel

10 Basicsortimentet Vårt basicsortiment har färgerna vitt och rött. Ledare av rostfritt stål ger ett prisvärt alternativ till korta stängsel och vid stripbetning. DeLaval polyrep WR4 Vit/röd m 215,- (269,-) 4000 N ca 4mm 3 UV-stabil 6.95 Ohm/m DeLaval polytråd WR2 Vit/röd m 82,50,- (104,-) DeLaval polyband WR10 Vit/röd m 124,- (150,-) 500 N ca 2 mm 3 UV-stabil 7.74 Ohm/m 400 N ca 10mm 3 UV-stabil 7.74 Ohm/m DeLaval polyband WR20 Vit/röd m 211,- (264,-) 900 N ca 20mm 4 UV-stabil 5.81 Ohm/m DeLaval polyband WR40 Vit/röd. Försedd med två separerade ledare. Kan även användas som vinterstängsel m 347,- (434,-) 1200 N ca 40mm 8 UV-stabil 2.90 Ohm/m Vinterstängsel eller när jordförhållanden är svåra/torra Alternativ 1 Lösningen är ett vinterband med + och -. Det innebär att jord och ledare kopplas i samma band. Djuret får en stöt då de vidrör bandet. Alternativ 2 Extra trådar runt stängslet som kopplas till aggregatets jord. För att ytterligare förbättra jorden kan man var 200 m ansluta ett jordspett som kopplas på jordtråden. 1 Polyband B40 Försedd med två separerade grupper ledare av rostfritt stål. Lämpligt för vinterstängsel eller svåra jordningsförhållanden. Brun m 954,- (1.193,-) 2 Bandisolator/anslutningsisolator st 155,- (194,-) Bandisolator st 109,- (137,-) 5 + DeLaval hörn- och ändisolator för band st 166,- (208,-) DeLaval anslutnings-/ skarvplatta st 90,50 (114,-) Anslutningsplattor Metall, 2 st 43,50 (55,-) 4 Anslutningskablar Aggregat, 2 st 77,50 (97,-) 10 Elstängsel Anslutningskablar Band, 2 st 74,- (93,-) För mer information, se 4

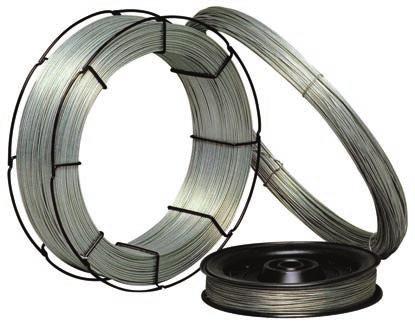

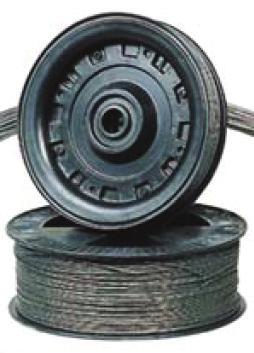

11 Ståltråd Katarinas tips: Till permanenta stängsel rekommenderar jag försträckt trippelgalvaniserad ståltråd. Den har hög kvalitet och har 3 gånger så tjock galvanisering som vanlig ståltråd. Den töjer sig inte heller. DeLaval försträckt ståltråd (trippelgalvaniserad) Den försträckta ståltråden är styv och har en hög draghållfasthet. Ståltråden är trippelgalvaniserad med upp till 400 g Zn/m². Under normala förhållanden håller ståltråden i mer än 20 år. L: m, Ø: 2 mm, R: 0.05, Dragstyrka: 2500N ,- (984,-) L: 650 m, Ø: 2.5 mm, R: 0.03, Dragstyrka: 3900N ,- (965,-) DeLaval normalgalvaniserad ståltråd Normal galvaniserad ståltråd är en enkel variant av ståltråd för permanent stängsel. Den är mjukare än den försträckta ståltråden. L: 410 m, Ø: 1.4 mm, R: 0.08, Dragstyrka: N ,- (284,-) L: 250 m, Ø: 1.8 mm, R: 0.07, Dragstyrka: N ,- (282,-) DeLaval tvinnad ståltråd Detta är ett bra alternativ om du gillar ståltråd men vill ha något som är enklare att hantera än vanligt ståltråd. Den har sex starka galvaniserade ledare som är tvinnade runt en plastkärna. Detta gör den lättare och enklare att hantera. L: 300 m, Ø: 1.5 mm, R: 0.1, Dragstyrka: 800N ,- (435,-) Vindor DeLaval kombivinda En lättviktsvinda som förenklar upprullning och utdragning av polytråd och band. Kapacitet: band upp till 750 m och tråd 2000 m Spole 150,- (188,-) Hållare 219,- (274,-) DeLaval kombivinda stor Extra stor vinda anpassad till att rulla in och rulla ut polytråd och band. Kapacitet: band upp till m och m tråd spole stor 236,- (295,-) hållare stor 199,- (249,-) DeLaval utdragningsvinda för ståltråd Gör det enkelt att dra ut tung galvaniserad ståltråd. Vindan är utrustad med kraftig broms ,- (2.807,-) Elstängsel

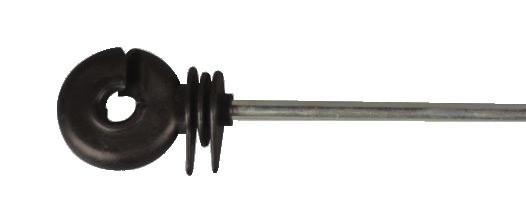

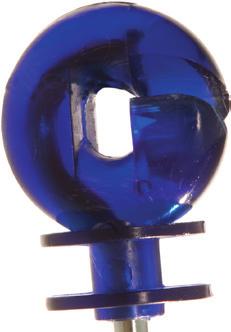

12 Isolatorer Med DeLavals isolatorer gör du ett säkert och varaktigt stängsel. Oavsett om det är permanent eller tillfälligt. DeLaval ringisolator Helgjuten, stark ringisolator. För band upp till 12 mm. För tråd och rep upp till 6 mm st 75,- (94,-) st 461,- (577,-) DeLaval ringisolator blå För band upp till 10 mm. För tråd och rep upp till 6 mm st 60,- (75,-) DeLaval ringisolator standard För band upp till 10 mm. För tråd och rep upp till 6 mm st 42,50 (54,-) st 183,- (229,-) DeLaval förstärkt ringisolator Superstark ringisolator gjord av polykarbonat. Med järnkärna. Rekommenderas även till ståltråd. För band upp till 10 mm. För tråd och rep upp till 6 mm st 161,- (202,-) DeLaval isolator kombi För band upp till 40 mm. För tråd och rep upp till 8 mm st 186,- (233,-) DeLaval distansisolator För tråd och rep upp till 6 mm. Längd 200 mm st 110,- (138,-) DeLaval långtidsisolator Superstark isolator för permanenta stängsel. Rekommenderas till ståltråd. För band upp till 20 mm. För tråd och rep upp till 6 mm st 101,- (127,-) DeLaval isolator för band och rep Isolator som låser stängselbandet. För band upp till 40 mm. För tråd och rep upp till 6 mm st 119,- (149,-) Bandisolator Med träskruv. För band upp till 40 mm pack 146,- (183,-) DeLaval bandisolator För band upp till 40 mm. För tråd och rep upp till 8 mm st 109,- (137,-) DeLaval hörnisolator ägg Stark och hållbar hörnisolator för permanenta stängsel. Svart st 69,- (87,-) DeLaval isolatorrör, för ståltråd m 287,- (359,-) A B DeLaval grindisolator st 43,50 (55,-) A. DeLaval hörn- och ändisolator för band Stark isolator som låser stängselbandet. Max band 40 mm Max rep 8 mm st 166,- (208,-) B. DeLaval anslutnings-/ skarvplatta Monteras tillsammans med , DeLaval hörnoch ändisolator för band, som grindisolator eller skavplatta st 90,50 (114,-) DeLaval ringisolator PND Helt i plast för optimal avisolering. Borra 8 mm hål i stolpen, slå in med hammare. För band upp till 10 mm. För tråd och rep upp till 6 mm st 229,- (287,-) DeLaval spikisolator (najfri) För tråd och rep upp till 4 mm st 101,- (127,-) DeLaval isolatorverktyg För montering av isolatorer. Används tillsammans med borrmaskin Universal 91,- (114,-) 12 Elstängsel 2019 DeLaval knoppsisolator För tråd eller rep upp till 4 mm st 41,50 (52,-)

13 Stolpar Vilken stolpe man ska välja beror på markförutsättningarna, hur ofta stängslet ska flyttas och typ av djur som ska inhängnas. Katarinas tips: Jag tycker att ett tillfälligt stängsel ska vara lätt att sätta upp och även lätt att flytta eller utöka. Det finns alternativ; glasfiberstolpe, plaststople eller fjäderstålstolpe. 15 DeLaval glasfiberstolpar Glasfiber är ett modernt stolpmaterial. De är enkla att trampa ner i marken. Har låg vikt och de syns bra. 1 Glasfiberstolpe BW112 för nötkreatur. Utan fotplatta 112 cm ,- (28,-) 2 Glasfiberstolpe BWP110 för nötkreatur, 110 cm ,50 (32,-) 3 Glasfiberstolpe BWP150 för nät och häst, 150 cm ,- (49,-) 4 Extra isolator, st 76,50 (96,-) DeLaval fjäderstålstolpar Fjäderstålstolpar används för tillfälliga stängsel och med fördel då marken är hård. 5 Grå oval fjäderstålstolpe, med universalisolator. För nötkreatur cm 18,50 (24,-) Förutom toppisolator kan fjäderstålstolparna enkelt utrustas med ytterligare isolatorer. Klicka bara fast isolatorerna på stolpen. 6 DeLaval extra isolator till stålstolpar st 148,- (185,-) 7 DeLaval fjäderstålstolpe med grisknorr Rund stålstolpe med vit ytbehandling. Stor grisknorr i UV-balanserad plast (7 mm tjock). Låg vikt och enkel att trampa ner i marken. Total längd: 105 cm ,50 (24,-) DeLaval plaststolpar 15 Tillverkade i hållbart material med flera fasta isolatorer. Foten har en metallspets som effektivt kan trampas ner i marken. Plaststolpe för nötkreatur 8 Basic 102 cm ,50 (25,-) 9 Premium 115 cm ,- (37,-) Plaststolpe för hästar: 10 Basic 140 cm ,- (42,-) 11 Premium 145 cm, vit ,50 (54,-) 12 Premium 145 cm, rosa ,50 (54,-) 13 Premium 169 cm , (62,-) 14 DeLaval plaststolpe för vildsvin, grisar Premium 78 cm ,- (33,-) ELEKTRISKT NÄT DeLaval elektriskt nät, Premium Extra stabil H: 90 cm L: 50 m ,- (1.645,-) DeLaval elektriskt nät, Standard H: 90 cm L: 50 m ,- (942,-) Reservdelssats till elektriskt nät ,- (102,-) DeLaval stängselklubba Förenklar nedslagning av stolpar i marken. Med träskaft kg 347,- (434,-) kg 423,- (529,-) Plaststolpe basic Plaststolpe premium Ingjutet spikformat huvud 9 mm stålspets Elstängsel

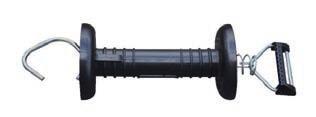

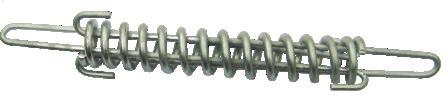

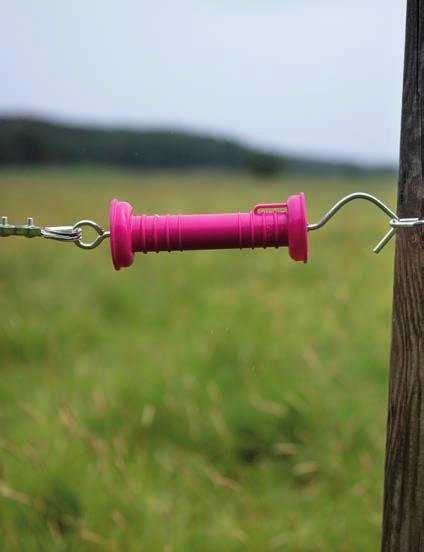

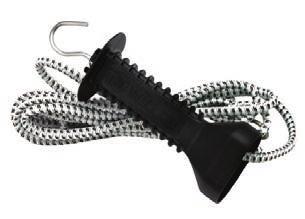

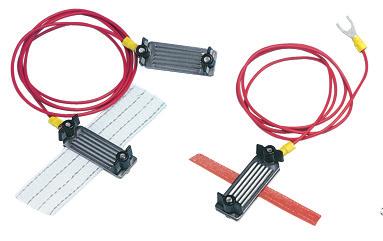

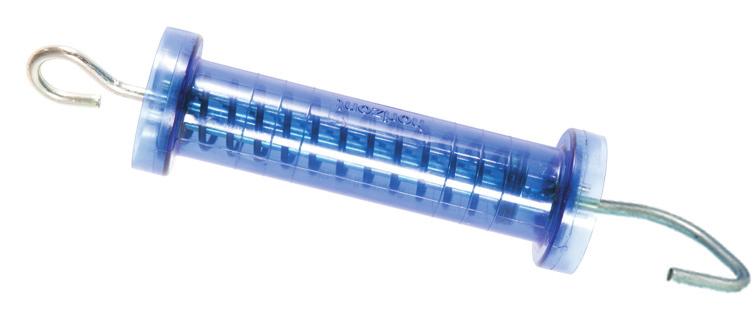

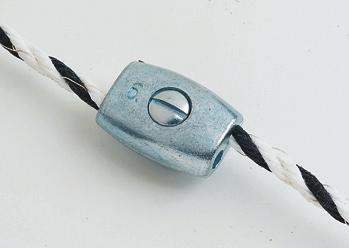

14 Handtag DeLaval grindhandtag standard Svart 21,- (27,-) Rosa 21,- (27,-) Gul 21,- (27,-) Blå 21,- (27,-) DeLaval grindhandtag till band ,- (58,-) DeLaval grindhandtag med reverserande fjäder (blå) Superstarkt grindhandtag gjort av polykarbonat. Mycket hållbar, reverserande fjäder ,- (45,-) DeLaval elektrisk grind Säker och djurvänlig grind. Elastiskt strömförande rep. Till grindar upp till 4.9 m ,- (192,-) DeLaval fjädergrind Upp till 4.5 m bredd ,50 (74,-) Anslutningar Katarinas tips: Använd alltid riktiga skarvar till tråd, rep eller band. Då är du säker på att det blir full elektrisk kontakt genom skarven och stängslet fungerar på bästa sätt. DeLaval anslutningskablar DeLaval anslutningskablar sörjer för en god anslutning mellan aggregat och stängseltråd/-band. Band till band. Max 40 mm ,- (164,-) Aggregat till band. L=1,5 m ,- (133,-) Aggregat till rep. L=1,5 m ,- (148,-) För rep upp till Ø 6 mm st 120,- (150,-) DeLaval anslutning universal För rep och band upp till 40 mm ,- (132,-) DeLaval band- och repskarv Används för att skarva band eller rep. DeLaval trådskarv gripple För ståltråd, automatisk låsning och snabb, säker installation Liten, 20 st 302,- (378,-) Stor, 10 st 165,- (207,-) Verktyg 1.046,- (1.308,-) För band upp till 20 mm st 66,50 (86,-) Varning! Knyt aldrig! 14 Elstängsel 2019 För band upp till 40 mm st 73,- (92,-) DeLaval trådskarv För rep upp till Ø 4 mm st 43,- (54,-) För rep upp till Ø 6 mm st 57,50 (72,-) DeLaval anslutningsplatta till band/ grindhandtag Ansluter upp till 40 mm breda band för en säker grind st 152,- (190,-) DeLaval trådanslutning st 108,- (135,-)

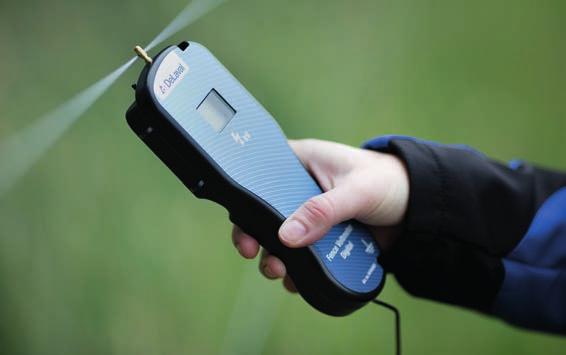

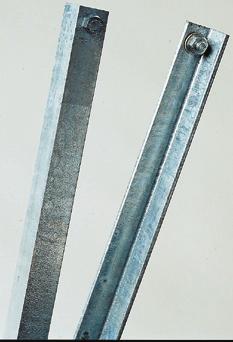

15 Tillbehör DeLaval varningsskylt Placeras var 100 m utmed allmän väg och stig där människor passerar. Tryck på både fram- och baksida st 93,- (117,-) Jannes tips: Så här kontrollerar du jordningen. Ett bra jordtag är en förutsättning för att kunna utnyttja effekten på elstängselaggregatet. Att jordtaget är tillräckligt kontrolleras genom att kortsluta stängseltråden mot marken med ett järnspett ca 100 m från elstängselaggregatet. Därefter mäts spänningen mellan jordtaget och marken. Är spänningen mer än 0,3 kv (300V) är jordtaget otillräckligt och behöver förbättras med fler jordspett. DeLaval åskskydd Minskar risken för skador på aggregatet vid åsknedslag ,- (139,-) DeLaval jordkabel/matarkabel Dubbelisolerad Ø1.6 mm, 10 m 73,50 (92,-) Ø1.6 mm, 25 m 182,- (228,-) Ø2.5 mm, 100 m 795,- (994,-) DeLaval stängseltestare multi Digital voltmeter med felsökningsfunktion. Mäter spänningsnivån och ampere på stängsel. Visar med en pil i vilken riktning en störning/kortslutning på stängslet finns. Stängseltestaren arbetar utan jordkabel vilket gör hanteringen enklare. 9V batteri ingår ,- (1.582,-) Tips! Även för kontroll av stängslets jordning DeLaval trådspännare, aluminium Används framför allt för att spänna ståltråd men även polyrep och tråd 5-6 mm st 71,- (89,-) DeLaval handtag för trådspännare ,- (159,-) DeLaval digital voltmeter Ett mätinstrument för att kontrollera stängslets funktion. Visar spänning i kv ,- (404,-) DeLaval trådspännare, plast Låsbar trådspännare för polytråd och band. För tråd och rep upp till 6 mm. För band upp till 10 mm st 47,50 (60,-) DeLaval stängseltestare Enkel testare för kontroll av spänning på stängslet. Upp till V ,- (165,-) DeLaval sträckningsfjäder Används för att hålla ståltrådarna ordentligt sträckta ,50 (90,-) DeLaval stängseltestare FT6 Visar spänning i sex steg, upp till V. 9V batteri ingår ,- (253,-) DeLaval stängseltestare nyckelring För snabb kontroll av ditt elstängsel ,50 (119,-) DeLaval farmartång Robust tång av hög kvalitet ,- (152,-) DeLaval jordspett Vinkelprofil för maximal hållbarhet och som ger maximal kontaktyta mot jorden, vilket förbättrar jordning och säkerhet. L=115 cm. Rekommenderas minst 3 st per aggregat. Placeras med ca 3 meters mellanrum ,- (88,-) Elstängsel

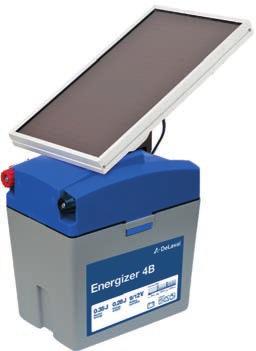

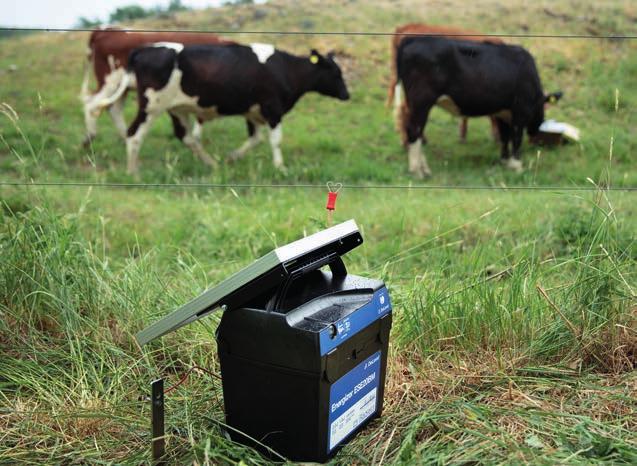

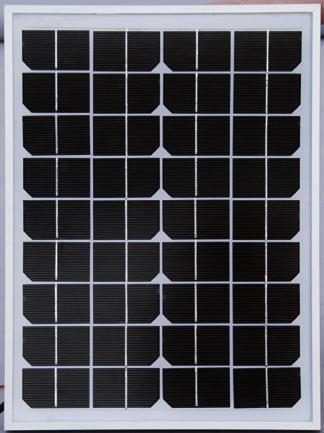

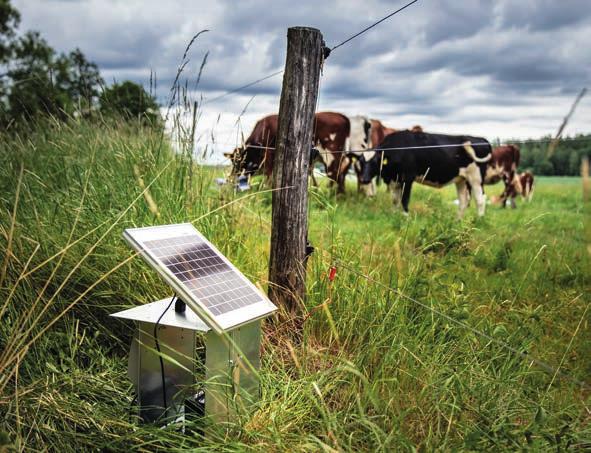

16 Solceller DeLaval solcellspanel Genom att använda solcellspaneler tillsammans med ett batteriaggregat kan du bevara och även öka livslängden på batteriet. Beroende på antal soltimmar och batteriaggregat kan du välja mellan följande storlekar W 1.265,- (1.582,-) W 2.270,- (2.838,-) W 4.053,- (5.067,-) W med monteringssats - ESE20BM 1.843,- (2.304,-) Hållare för 10W och 20W 217,- (272,-) Hållare för 50W 639,- (799,-) Solcellssats 2W, för E2B, ESE4B och ESE7BM Satsen innhåller en 2.2 W solcellspanel, ett fäste och en kabelsats. Denna sats förlänger livstiden på ditt batteriaggregat ,- (669,-) DeLaval portabel aggregatlåda Passar till DeLavals portabla batteriaggregat. Lätt att bära och flytta med det kraftiga handtaget. (Inkl 1 st solcellsfäste ) ,- (647,-) Solcellsfäste, aggregatlåda Extra fäste till äldre aggregatlåda eller annat montage av solcell ,50 (71,-) Batterier DeLaval torrbatterier 9 V alkaliskt batteri, 600 Wh/75Ah ,- (377,-) 9 V alkaliskt batteri,1 200 Wh/175Ah ,- (718,-) DeLaval uppladdningsbart batteri 12 V alkaliskt batteri, 12 Ah ,- (739,-) 16 Elstängsel 2019

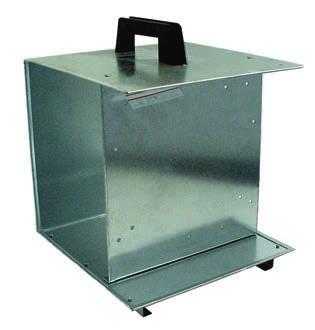

17 Enkelt att välja rätt kombination med solceller Aggregat Solcell Batteri Fästen Skyddslåda Aggregat E2B Art nr W Solcellspanel Art nr V / 12 Ah Art nr och 9V / 175 Ah Art nr Aggregat ESE4B Art nr W Solcellspanel Art nr V / 12 Ah Art nr och 9V / 175 Ah Art nr Aggregat ESE7BM Art nr W Solcellspanel Art nr V / 12 Ah Art nr och 9V / 175 Ah Art nr Aggregat ESE16BM Art nr W Solcellspanel Art nr V / 12 Ah Art nr Solcellsfäste Art nr Art nr Aggregatlåda Art nr Vi rekommenderar fritidsbatteri 12V / 85 Ah Aggregat ESE20BM Art nr W Solcellspanel med monteringssats Art nr Vi rekommenderar fritidsbatteri 12V / 85 Ah Aggregat ESE25BM Art nr W Solcellspanel Art nr Solcellsfäste Art nr Art nr Aggregatlåda Art nr Vi rekommenderar fritidsbatteri 12V / 85 Ah Aggregat ESE50B Art nr W Solcellspanel Art nr Solcellsfäste Art nr Art nr Aggregatlåda Art nr Vi rekommenderar min. 200Ah batteri om endast batteriström används x2 Aggregat ESE120BM Art nr W Solcellspanel Art nr Solcellshållare Art nr Elstängsel

18 God ledningsförmåga och jordning Två överväganden att ta hänsyn till för ett säkert och effektivt elstängsel: välj tråd med god ledningsförmåga och kontrollera alltid jordningen. Strömmen i en elstängselkrets måste gå genom tre delar för att man ska få en sluten krets. Dessa delar är tråden, djuret och jorden. Enkelt kan man beskriva det på följande sätt Från aggregatet går strömmen ut i tråden. Tråden får kontakt med djuret som leder strömmen vidare ned i marken. Strömmen i marken går tillbaka till aggregatet genom jordspettet. Kretsen är sluten. Motståndet (R) i tråd, jordning och djur/undervegetation visas i bilden. Aggregatet registrerar summan av motstånden och anpassar driften därefter. Spänningen från aggregatet fördelas över de tre motstånden, beroende på deras storlek. R: Tråd R: Gräs/djur R: Motstånd R: Jord Om motståndet i tråden är stort, leder detta till ett stort spänningsfall. Vid aggregatet kan spänningen vara 5000 V men en bit ut på tråden är spänningen bara 2500 V. Om tråd med god ledningsförmåga (lågt motstånd) används blir spänningen vid aggregatet och ute på tråden nästan lika, dvs V resp V. Detta beroende på att motståndet i tråden är så litet. Motståndet hos djur/undervegetation Kan variera från mycket stort (ingen undervegetation, inga djur) till mycket litet (mycket undervegetation, djur som vidrör stängslet). Detta är svårt/omöjligt att veta i förväg. Det viktiga är att man ger aggregatet möjlighet att känna av vad som händer på tråden. Genom att kortsluta stängslet med hjälp av t.ex ett järnspett som har direkt kontakt med trådarna, kan man mäta om motståndet är stort eller litet. Detta gör man genom att se till att djur/gräs är den faktor som orsakar störst motstånd i stängselsystemet. Summan av motståndet i tråd och jord måste var så liten som möjligt för att detta ska klaras. Motståndet i jord Ska därmed också vara litet. Detta uppnår man genom att ha många jordspett med stor och bra kontaktyta med jorden. Det enda sättet att veta om motståndet är stort eller litet i jordningen är att mäta med en Digital voltmeter (DVM). Om motståndet är stort får man ett stort spänningsfall över jordspettet, dvs DMV n visar ett utslag större än 0,3 kv. Är motståndet litet visar DVM n mindre än 0,3 kv. De viktigaste förutsättningarna för ett fungerande elstängsel är att hålla motståndet i tråd och jord så litet som möjligt. Då kommer alltid motståndet från djur och undervegetation att vara störst. Aggregatet kommer därmed att känna av förändringar i belastningen pga mer undervegetation, ändra sin driftspunkt och hålla spänningen uppe. 18 Elstängsel 2019

19 Olika stängsel för olika djur Hur högt ska stängslet vara? Boskap Rådjur 150cm 90 cm 50 cm 1 till 2 trådar 110cm 70cm 30cm 3 till 4 trådar Hästar Älgar 120cm 170cm 90cm 60cm 2 till 3 trådar 150cm 90cm 2 till 3 trådar Får Vargar 90cm 70cm 50cm 30cm 2 till 4 trådar 120cm 90cm 60cm 40cm 20cm 4 till 5 trådar Grisar Vildsvin 50 cm 25 cm 2 trådar 50 cm 2 trådar 25 cm Getter OBS! Höjden och antalet trådar är endast en rekommendation. Storleken på djuren ska naturligtvis avgöra den aktuella höjden på ditt stängsel. 90cm 70cm 50cm 30cm 3 till 4 trådar Elstängsel

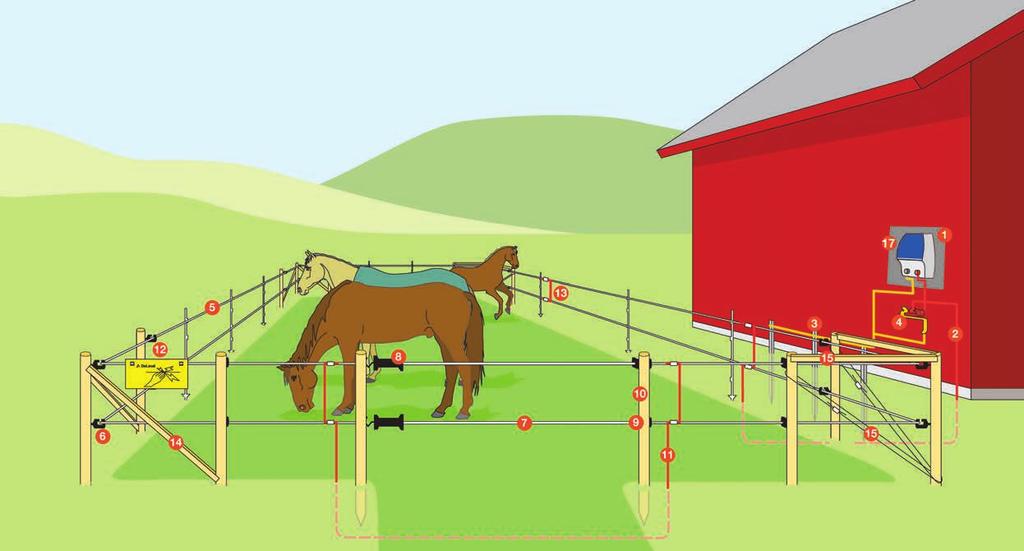

20 DeLaval Sales AB Box Tumba Tel Permanenta stängsel 1 Elstängselaggregat 11 Matarledning under grind som grävs ner och 2 Matarledning kopplas så den blir strömlös när den är öppen 3 Jordning med minst 3 st DeLaval 12 Tydliga varningsskyltar för elstängsel jordspett med 1 meters avstånd 13 Skarvlås 4 Åskskydd 14 Hörnkonstruktion med sträva 5 Elstängseltråd 15 Hörnkonstruktion med parallellogram 6 Isolatorer 16 Skyddsplåt mot träfasad 7 Grindsystem (enligt lokala försäkringsbolagens 8 Grindhandtag anvisningar) 9 Grindtillbehör 10 Stolpar i trä för permanent stängsel Tillfälliga stängsel 1 Elstängselaggregat 11 Matarledning under grind som grävs ner och 2 Matarledning kopplas så den blir strömlös när den är öppen 3 Jordning med minst 3 st DeLaval 12 Tydliga varningsskyltar för elstängsel jordspett med 1 meters avstånd 13 Skarvlås 4 Åskskydd 14 Hörnkonstruktion med sträva 5 Elstängseltråd 15 Hörnkonstruktion med parallellogram 6 Isolatorer 16 Tillfällig stolpe i glasfiber eller plast 7 Grindsystem 17 Skyddsplåt mot träfasad 8 Grindhandtag (enligt lokala försäkringsbolagens 9 Grindtillbehör anvisningar) 10 Stolpar i trä för permanent stängsel is a registered trademark of Tetra Laval Holdings & Finance S.A. and DeLaval is a registered trade/service mark of DeLaval Holding AB. The manufacturer reserves the right to make design changes är ett varumärke i DeLaval-gruppen (S15)1903 Samtliga priser är ca-priser angivna både exkl och inkl moms (priser med moms inom parentes). Rätt till konstruktions- och prisförändringar förbehålles. Tryckt på miljövänligt papper.
