1 SMART Allt-i-ett bruksanvisning A2272PW4T/A2472PW4T AOC. Alla rättigheter förbehållna.

2 INNEHÅLLSFÖRTECKNING SÄKERHET...4 Nationella konventioner...4 Ström...5 Installation...6 Rengöring...7 Övrigt...8 INSTALLATION...9 Paketets innehåll...9 Justera visningsvinkeln...9 Ansluta bildskärmen Använda "MHL (Mobile High-Definition Link)" (mobil högdefinitionslänk) Multi-pekskärm Ansluta USB-tangentbord och mus Konfigurera USB-tangentbord INSTÄLLNING Inställning av optimal upplösning Windows Vista Windows Windows ME/ BRUKSANVISNING Snabbtangenter Bildskärmsinställning Luminance (Luminans) Image Setup (Bildinställning) Color Setup (Färginställning) Picture Boost (Bildförbättring) OSD Setup (Bildskärmsinställning) Extra Exit (Avsluta) LED-indikation STARTA MED ANDROID Anpassa din startsida Visa programgalleriet Internetsurfning Använda skärmtangentbordet Ansluta till nätverk Justera inställningarna för Android Programuppdatering för Android

3 DRIVRUTIN Bildskärmsdrivrutin Windows Windows Windows Vista Windows Windows ME i-menu e-saver Screen TEKNISK SUPPORT (VANLIGA FRÅGOR) Felsökning Felmeddelanden och möjliga lösningar No Signal (Ingen signal) Input Not Support (Inmatning stöds inte) BILAGA Plug and Play Tangentbord och mus Kvm-beteende Specifikationer Förinställda visningslägen För HDMI Stifttilldelningar BESTÄMMELSER EUROPE TAIWAN USA CANADA MEXICO BRAZIL KOREAN FCC-meddelande WEEE-deklaration WEEE-deklaration för Indien EPA Energy Star SERVICE Garantibevis för Europa Garantivillkor för Nord- och Sydamerika (exklusive Brasilien) Ease Program

4 SÄKERHET NATIONELLA KONVENTIONER Följande underavsnitt beskriver de vedertagna benämningar som används i detta dokument. Anmärkningar, försiktighetsåtgärder och varningar I denna bruksanvisning kan textavsnitt åtföljas av en ikon och tryckt i fet eller kursiv stil. Dessa textavsnitt är anmärkningar, försiktighetsåtgärder och varningar enligt följande: OBS! OBS! indikerar viktig information som hjälper dig att använda bildskärmen på ett bättre sätt. FÖRSIKTIGT: FÖRSIKTIGT indikerar antingen potentiell skada på maskinvara eller dataförlust och beskriver hur du undviker problemet. VARNING: VARNING indikerar risk för kroppsskada och beskriver hur du undviker problemet. En del varningar kan visas i andra format och kanske inte åtföljs av en ikon. I sådana fall visas varningen på grund av nationella föreskrifter. 4

5 STRÖM Skärmen ska bara användas med den typ av strömkälla som anges på etiketten. Är du osäker på vilken typ av ström du har i hemmet, kontakta en lokal försäljare eller elleverantör. Skärmen är utrustad med en jordad trestiftskontakt, en kontakt med ett tredje (jordat) stift. Kontakten passar bara i jordade vägguttag som en säkerhetsfunktion. Om uttaget inte kan ta en kontakt med tre ledningar, måste en elektriker installera ett passande uttag, eller använd en adapter för att jorda produkter riktigt. Motarbeta inte syftet med den jordade kontakten. Dra ut kontakten vid åskväder eller när enheten inte ska användas under en längre tid. Det skyddar skärmen från skador under spänningssprång. Överbelasta inte förgreningsdosor och förlängningssladdar. Överbelastning kan resultera i brand eller elektriska stötar. För att säkerställa tillfredställande funktion, ska skärmen bara användas med UL-listade datorer som har korrekt konfigurerade mottagare som är markerade mellan 19V, 3,42A Eluttaget ska installeras intill utrustningen och vara lättåtkomligt. Endast för användning med medföljande strömadapter (uteffekt 19V DC) som har UL-, CSA-listad licens (endast för skärmar med strömadapter). Tillverkare: 1) TPV ELECTRONICS(FUJIAN) CO., LTD modell: ADPC1965 2) SHENZHEN HONOR ELECTRONICS CO., LTD. / modell: ADS-65LSI G 5

6 INSTALLATION Placera inte bildskärmen på instabila vagnar, stativ, tripod, fästen eller bord. Faller bildskärmen kan den skada en person och orsaka allvarlig skada på produkten. Använd endast vagnar, stativ, fästen eller bord som rekommenderas av tillverkaren eller säljs tillsammans med denna produkt. Följ tillverkarens anvisningar vid installation av produkten och använd monteringstillbehör som rekommenderas av tillverkaren. Står produkten på en vagn ska dessa flyttas försiktigt. Tryck aldrig in föremål i spåret på bildskärmens hölje. Det kan skada kretsarna och orsaka brand eller elektriska stötar. Spill aldrig vätska på bildskärmen. Placera aldrig produktens framsida på golvet. Om skärmen monteras på en vägg eller hylla, använd en monteringssats som godkänts av tillverkaren och följ anvisningarna på satsen. Lämna plats runt bildskärmen enligt bilden nedan. Annars är ventilationen otillräcklig och överhettning kan därför orsaka brand eller skada på bildskärmen. Nedan visas det rekommenderade ventilationsområdet runt bildskärmen när den installerats på vägg eller på stativet: Installation på väggen 11 7/8 tum 30cm 4 tum 10cm 4 tum 10cm Lämna minst detta utrymme runt bildskärmen. Installation med stativ 4 tum 10cm 11 7/8 tum 30cm 4 tum 10cm 4 tum 10cm 4 tum 10cm Lämna minst detta utrymme runt bildskärmen. 6

7 RENGÖRING Rengör höljet regelbundet med en tygtrasa. Använd ett milt rengöringsmedel på fläckar i stället för starka rengöringsmedel som fräter på produktens hölje. Var försiktig vid rengöringen så att inte rengöringsmedel kommer in i produkten. Rengöringstrasan får inte vara grov så att den repar skärmens yta. Dra ut elsladden innan produkten rengörs. 7

8 ÖVRIGT Om produkten avger en stark lukt, ljud eller rök, ta OMEDELBART ut nätkabeln ur vägguttaget och kontakta ett servicecenter. Kontrollera att ventilationsöppningarna inte blockeras av ett bord eller en gardin. Utsätt inte LCD-skärmen för kraftiga vibrationer eller slag under drift. Slå inte på och tappa inte bildskärmen under drift eller transport. För visning med glansig infattning ska användaren överväga hur displayen placeras, eftersom infattningen kan orsaka störande reflektioner från omgivande belysning och ljusa ytor. 8

9 INSTALLATION PAKETETS INNEHÅLL 1. LCD-bildskärm 2. CD-bruksanvining 3. Strömkabel 4. Strömadapter 5. D-SUB-kabel 6. Ljudkabel 7. USB-kabel (uppströms) 8. HDMI-kabel 9. MHL-kabel 10. USB-tangentbord 11. USB-mus Alla signalkablar (D-SUB-, ljud-, USB-, HDMI- och MHL-kablar) och tangentbord och mus följer inte med för alla länder och regioner. Kontrollera med den lokala försäljaren eller AOC:s avdelningskontor för bekräftelse. JUSTERA VISNINGSVINKELN För bästa bild rekommenderar vi att du tittar på hela bildskärmen rakt framifrån och sedan justerar skärmens vinkel efter egen smak. Håll stativet så att bildskärmen inte välter när du ändrar vinkeln. Du kan justera lutningssvinkeln till 15 eller

10 Rör inte vid LCD-skärmen när du ändrar vinkeln. Den kan skadas eller brytas. Det rekommenderas att stabilisera med en fast punkt för att låsa fast stativet om lutningsvinkeln är lika med eller över 20. Justera inte lutningsvinkel till mindre än 20. Skärmen kan falla omkull p.g.a. instabilitet. Var försiktig så att stativet inte studsar tillbaka när du justerar lutningsvinkeln. 10

11 ANSLUTA BILDSKÄRMEN Kabelanslutningar på skärmens baksida: D-SUB signalingång 7. Micro USB-port (OTG: stöder endast enhetsfunktion) 2. HDMI/MHL-signalingång 8. USB-port 3. Strömingång 9. USB-port 4. SD-kortplats (SD/SDHC/SDXC/ MMC/MS/MS-Pro) 10. Ljudingång 5. USB-port 11. Hörlursuttag 6. RJ45 (10/100 Mbps) 12. Kensington-lås För att skydda utrustningen ska datorn och skärmen alltid stängas av före anslutning. 1. Sätt i elkabeln i växelströmsuttaget på bildskärmens baksida. 2. Sätt en ände av D-Sub-kabeln med 15 stift på bildskärmens baksida och den andra änden i datorns D-Sub-port. 3. Tillval (Kräver ett videokort med HDMI-port) Anslut en ände av HDMI-kabeln på bildskärmens baksida och den andra änden i datorns HDMI-port. 4. Sätt på bildskärmen och datorn. 5. Upplöning som stödjer videoinnehåll: VGA/HDMI: 1920 x 1080/60Hz (Maximalt). 6. Om du vill ansluta bildskärm och dator via micro USB, installera Android-drivrutinen i datorn (Android-drivrutinen finns på CD-skivan). Om bildskärmen visar en bild, är installationen klar. Om ingen bild visas, se Felsökning på sidan

12 ANVÄNDA "MHL (MOBILE HIGH-DEFINITION LINK)" (MOBIL HÖGDEFINITIONSLÄNK) "MHL" (Mobile High-Definition Link) (mobil högdefinitionslänk) Denna funktion låter dig njuta av videor och bilder (importerad från en ansluten mobil enhet som stöder MHL) på produktens skärm. För att använda MHL-funktionen behöver du en MHL-certifierad mobil enhet. Du kan kontrollera om din mobila enhet är MHL-certifierad på enhetens tillverkares webbsida. För att hitta en lista med MHL-certifierade enheter besök den officiella MHL webbsidan ( mhlconsortium.org). För att använda MHL-funktionen måste den senaste versionen av programmet vara installerat på den mobila enheten. På vissa mobila enheter kanske inte MHL-funktionen är tillgänglig beroende på enhetens prestanda eller funktionalitet. Eftersom displaystorleken hos produkten är större än den på mobila enheter kan bildkvaliteten vara försämrad. Denna produkt är officiellt MHL-certifierad. Om du upplever något problem när MHLfunktionen används kontakta tillverkaren av den mobila enheten. Bildkvaliteten kan försämras när innehåll (importerat från den mobila enheten) med låg upplösning visas på produkten. Använda "MHL" 1. Anslut mikro-usb-porten på den mobila enheten till [HDMI / MHL] -porten på produkten med MHL-kabeln. När MHL-kabeln används är [HDMI / MHL] de enda portar på denna monitor som stöder MHL-funktionen. Mobil enhet måste köpas separat. 2. Anslut strömadaptern till produkten och till ett eluttag. 3. Tryck på källknappen och växla till HDMI / MHL för att aktivera MHL-läge. 4. Efter ungefär 3 sekunder kommer MHL-skärmen att visas om MHL-läge är aktivt. Anmärkning : Den indikerade tiden "3 sek senare" kan variera beroende på den mobila enheten. 12

13 När den mobila enheten inte är ansluten eller inte stöder MHL Om MHL-läge inte är aktiverat, kontrollera anslutningen för den mobila enheten. Om MHL-läge inte är aktiverat, kontrollera om den mobila enheten stöder MHL. Om MHL-läge inte är aktiverat även om den mobila enheten stöder MHL, uppdatera det fasta programmet på den mobila enheten till den senaste versionen. m MHL-läge inte är aktiverat även om den mobila enheten stöder MHL, kontrollera om den mobila enhetens MHL-port är en MHL-standardport, i annat fall krävs en extra MHL-aktiverad adapter. 13

14 MULTI-PEKSKÄRM Användaren kan använda funktionen multi-pekvisning (två punkter) med Android-systemet. Med XP-, Win7- och Win8-system måste användaren, innan han/hon kan använda funktionen multi-pekvisning (två punkter), ansluta baskablar (strömkabel, VGA-kabel, USB-kabel). Därefter kan användaren börja använda funktionen multi-pekvisning (två punkter). För specifik användning, se följande bilder. 14

15 ANSLUTA USB-TANGENTBORD OCH MUS För att använda denna skärm med Android-system måste du ansluta USB-tangentbord/-mus till USB-porten på skärmens baksida: För att använda denna skärm som en normal bildskärm för D-SUB- och HDMI-ingång som styrs av samma USB-tangentbord/-mus som är anslutet till skärmens baksida, måste du ansluta en USB-kabel av B-typ från denna skärm till datorn. Konfigurera USB-tangentbord PC USB-tangentbord/-mus Första gången du använder denna skärm blir du tillfrågad att utföra USB-tangentbordsinställningar. Markera rutan " Use USB Keyboad (Använd USB-tangentbord)". Klicka på knappen "Select keyboard (Välj tangentbord)" för att ange inställning för tangentbordstyp. 15

16 Välj standardtangentbordstyp och gå tillbaka till OOBE-sidan. Tryck på knappen "Next (Nästa)" för att slutföra tangentbordsinställningen. 16

17 INSTÄLLNING INSTÄLLNING AV OPTIMAL UPPLÖSNING Windows Vista 1. Klicka på START. 2. Klicka på CONTROL PANEL (KONTROLLPANELEN). 3. Klicka på Appearance and Personalization (Utseende och anpassning). 4. Klicka på Personalization (Anpassning). 17

18 5. Klicka på Display Settings (Bildskärmsinställningar). 6. Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) på 1920 x Windows 8 1. Högerklicka och klicka på All apps (Alla appar) längst ner till höger på skärmen. 2. Ställ in "View by (Visa efter)" till "Category (Kategori)". 18

19 3. Klicka på Appearance and Personalization (Utseende och anpassning). 4. Klicka på DISPLAY (BILDSKÄRM). 5. Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) på 1920 x Windows ME/ Klicka på START. 2. Klicka på SETTINGS (INSTÄLLNINGAR). 3. Klicka på CONTROL PANEL (KONTROLLPANELEN). 4. Dubbelklicka på DISPLAY (BILDSKÄRM). 5. Klicka på SETTINGS (INSTÄLLNINGAR). 6. Ställ in upplösningens SLIDE-BAR (SKJUTREGLAGE) på 1920 x

20 BRUKSANVISNING SNABBTANGENTER Anslut strömkabeln och videokabeln. Tryck på STRÖM-knappen för att slå på bildskärmen. Strömindikatorn tänds För menykontroll 1. STRÖM 5. KÄLLA/AUTO/AVSLUTA 2. MENY/ENTER 6. 1,0 MP webbkamera 3. +/VOLYM 7. Aktivitetslampa för webbkamera 4. / KLAR VISNING 8. Mikrofon Installera inte bildskärmen på en plats i närheten av värmekällor som t.ex. element eller ventilationskanaler, eller på en plats som utsätts för direkt solljus, mycket damm eller mekaniska vibrationer eller stötar. Spara originalförpackningen och dess förpackningsmaterial, eftersom de kan komma till användning vid en eventuell frakt av skärmen. För maximalt skydd, packa ner skärmen som den packades från fabrik. Håll skärmen som ny genom att regelbundet rengöra den med en mjuk tygtrasa. Svåra fläckar kan tas bort med en tygtrasa som är lätt fuktad med ett milt rengöringsmedel. Använd aldrig starka lösningsmedel som t.ex. thinner, bensen, eller slipande rengöringsmedel eftersom de skadar höljet. Av säkerhetsskäl ska du alltid koppla ur bildskärmen innan du rengör den. Repa inte skärmen med hårda föremål, det kan orsaka permanenta skador. Undvik att vätska läcker in i skärmen eftersom det kommer att resultera i skadade komponenter. 20

21 BILDSKÄRMSINSTÄLLNING Grundläggande och enkel instruktion om kontrollknapparna. Luminance Image Setup Color Setup Picture Boost OSD Setup Extra Exit Contrast 50 Gamma Gamma 1 Brightness 50 DCR Off Eco mode Standard Overdrive Off 1. Tryck på -knappen för att visa kontrollmenyn. 2. Tryck på eller för att navigera igenom menyalternativen. När önskat objekt har markerats, tryck på -knappen för att aktivera den. Om det finns en undermeny, tryck på knappen eller för att navigera igenom funktionerna i undermenyn. 3. Tryck på knappen eller för att ändra inställningarna för den valda funktionen. Tryck på -knappen för att avsluta. Om du vill justera någon annan funktion, upprepa steg 2-3. Om det bara finns en signalingång är objektet "Input Select (Val av ingång)" inaktiverat. Om skärmstorleken är 4:3 eller ingångssignalens upplösning är "Native (Ursprunglig)" är objektet "Image Ratio (Bildfrekvens)" inaktiverat. Om en av funktionerna DCR, Color Boost (Färgförstärkning) eller Picture Boost (Bildförbättring) är aktiverad kommer följdaktligen de övriga två funktioner att stängas av. 21

22 Luminance (Luminans) Luminance Image Setup Color Setup Picture Boost OSD Setup Extra Exit Contrast 50 Gamma Gamma 1 Brightness 50 DCR Off Eco mode Standard Overdrive Off 1. Tryck på för att visa menyn. 2. Tryck på eller för att välja (Luminance (Luminans)) och tryck på för att öppna. 3. Tryck på eller för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på eller för att justera. 5. Tryck på -knappen för att avsluta. Huvudmeny Objekt i undermeny Beskrivning Brightness (Ljusstyrka) 0~100 Justering av bakgrundsbelysning. Contrast (Kontrast) 0~100 Kontrast från digitalt register. Standard Standardläge. Text Textläge. Luminance (Luminans) Eco mode (Sparläge) Internet Game (Spel) Internetläge. Spelläge. Overdrive Gamma DCR Weak (Svag) Medium (Medel) Strong (Stark) Off (Av) Movie (Film) Filmläge. Sports (Sport) Sportläge. Gamma 1 Justera till Gamma 1. Gamma 2 Justera till Gamma 2. Gamma 3 Justera till Gamma 3. Off (Av) Inaktivera dynamiskt kontrastförhållande. On (På) Aktivera dynamiskt kontrastförhållande. 22

23 Image Setup (Bildinställning) Image Setup Color Setup Picture Boost OSD Setup Extra Exit Luminance Clock 50 Phase 50 H. Position 50 V. Position 50 Sharpness Tryck på för att visa menyn. 2. Tryck på eller för att välja (Image Setup (Bildinställning)) och tryck på för att öppna. 3. Tryck på eller för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på eller för att justera. 5. Tryck på -knappen för att avsluta. Huvudmeny Image Setup (Bildinställning) Objekt i undermeny Beskrivning Clock (Klocka) 0~100 Justera bildklockan för att minska störning med vertikala linjer. Phase (Fokus) 0~100 Justera bildfokus för att minska störning med horisontella linjer. Sharpness (Skärpa) 0~100 Justera bildens skärpa. H.Position (Position-H) 0~100 Justera bildens horisontella läge. V.Position (Position-V) 0~100 Justera bildens vertikala läge. 23

24 Color Setup (Färginställning) Color Setup Picture Boost OSD Setup Extra Exit Luminance Image Setup Color Temp. DCB Mode DCB Demo Warm Off Off Red 50 Green 50 Blue Tryck på för att visa menyn. 2. Tryck på eller för att välja (Color Setup (Färginställning)) och tryck på för att öppna. 3. Tryck på eller för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på eller för att justera. 5. Tryck på -knappen för att avsluta. Huvudmeny Color Setup (Färginställning) Objekt i undermeny Color Setup (Färginställning) DCB Mode (DCB-läge) Warm (Varm) Normal Cool (Kall) srgb User (Användare) Full Enhance (Full förhöjning) Nature Skin (Naturlig hud) Green Field (Gröna fält) Sky-blue (Himmelsblå) Red (Röd) Green (Grön) Blue (Blå) på eller av på eller av på eller av på eller av Beskrivning Återkalla varm färg från EEPROM. Återkalla normal färg från EEPROM. Återkalla kall färg från EEPROM. Återkalla SRGB-färg från EEPROM. Röd förstärkning från Digital-register. Grön förstärkning från Digital-register. Blå förstärkning från Digital-register. Inaktivera eller aktivera läget Full förhöjning. Inaktivera eller aktivera läget Naturlig hud. Inaktivera eller aktivera läget Gröna fält. Inaktivera eller aktivera läget Himmelsblå. AutoDetect (Autoavkänning) på eller av Inaktivera eller aktivera läget Autoavkänning. DCB Demo på eller av Inaktivera eller aktivera Demo. 24

25 Picture Boost (Bildförbättring) Picture Boost OSD Setup Extra Exit Luminance Image Setup Color Setup Bright Frame Off Brightness 50 H. Position 50 Frame Size 50 Contrast 50 V. Position Tryck på för att visa menyn. 2. Tryck på eller för att välja (Picture Boost (Bildförbättring)) och tryck på för att öppna. 3. Tryck på eller för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på eller för att justera. 5. Tryck på -knappen för att avsluta. Huvudmeny Picture Boost (Bildförbättring) Objekt i undermeny Beskrivning Frame Size (Bildstorlek) 14~100 Justera ramstorlek. Brightness (Ljusstyrka) 0~100 Justera ramens ljusstyrka. Contrast (Kontrast) 0~100 Justera ramens kontrast. H. position (Position-H) 0~100 Justera ramens horisontella läge. V. position (Position-V) 0~100 Justera ramens vertikala läge. Bright Frame (Ljus ram) på eller av Intivera eller aktivera klar ram. 25

26 OSD Setup (Bildskärmsinställning) OSD Setup Extra Exit Luminance Image Setup Color Setup Picture Boost Language English H. Position 50 Transparence 25 Timeout 120 V. Position 0 Break Reminder Off S.Power On Sync Off 1. Tryck på för att visa menyn. 2. Tryck på eller för att välja (OSD Setup (OSD-inställning)) och tryck på för att öppna. 3. Tryck på eller för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på eller för att justera. 5. Tryck på -knappen för att avsluta. Huvudmeny OSD Setup (Bildskärmsinställning) Objekt i undermeny Beskrivning H. Position (Position-H) 0~100 Justera OSD:ns horisontella läge. V. Position (Position-V) 0~100 Justera OSD:ns vertikala läge. Timeout 5~120 Justera OSD:ns timeout. Transparence (Transparens) 0~100 Justera OSD:ns transparens. Language (Språk) Välj OSD-språk. Android är inte på om det föregående avstängningsläget är D-Sub eller HDMI. OFF (AV) När Android är på, android-läget (standardinställning) bevaras på, även när användaren ändrar till läget D-Sub eller HDMI, för att förhindra att systemet slås på igen. S.Power On Sync (Ström på vid synkronisering) ON (PÅ) Android är alltid på, oavsett föregående läge. När Android är på, android-läget bevaras på, även när användaren ändrar till läget D-Sub eller HDMI, för att förhindra att systemet slås på igen. 26

27 Extra Extra Exit Luminance Image Setup Color Setup Picture Boost OSD Setup Input Select Auto Image Ratio 4 : 3 Resolution : 1024(H)X768(V) Auto Config. Yes DDC/CI Yes H. Frequency : 60KHz Off Timer 00 Reset No V. Frequency : 60Hz 1. Tryck på för att visa menyn. 2. Tryck på eller för att välja (Extra) och tryck på för att öppna. 3. Tryck på eller för att välja undermeny och tryck sedan på för att öppna. 4. Tryck på eller för att justera. 5. Tryck på -knappen för att avsluta. Huvudmeny Extra Objekt i undermeny Input Select (Välj Inmatning) Auto/D-Sub/ HDMI/ Android Välj insignalkälla. Beskrivning Auto Konfig. ja eller nej Autojustera bilden till standard. Off timer (Avstängningstimer) 0-24 timmar Välj av avstängningstid för DC. Image Ratio (Bildförhållande) bred eller 4:3 Välj formatet bred eller 4:3 för skärmen. DDC-CI ja eller nej Slå PÅ eller stäng AV DDC-CI-support. Reset (Återställ) ja eller nej Återställ menyn till standard. Information Visa informationen för huvudbilden och underbildens källa. 27

28 Exit (Avsluta) Exit Luminance Image Setup Color Setup Picture Boost OSD Setup Extra 1. Tryck på för att visa menyn. 2. Tryck på eller för att välja (Exit (Avsluta)) och tryck på för att öppna. Huvudmeny Exit (Avsluta) Objekt i undermeny Beskrivning Exit (Avsluta) Avsluta huvudskärmen. LED-INDIKATION Status LED-lampans färg Fullt strömläge Vit Energisparläge Red (Röd) Aktiv avstängning Off (Av) 28

29 STARTA MED ANDROID Denna Smart Monitor har operativsystemet Android inbyggt, så att den kan användas individuellt utan att ansluta en dator. 1. Tryck på för att visa källistan. 2. Välj [Android] och tryck på för att bekräfta ditt val. 3. Tryck på för att visa valen. D-SUB HDMI/MHL Android Beskrivningar för funktionskontroll: Ikon Google Beskrivning Genväg för Google Search Gå till föregående sida Gå till Androids startsida Visa nyligt använda program Programgalleri 12:23 Meddelande/lokal tid/inställningar 29

30 ANPASSA DIN STARTSIDA Lägg till önskade programikoner, genvägar eller widgets på din startsida. Du kan även ändra bakgrundsbild. Lägga till ett objekt på startsidan: 1. Klicka på -ikonen för att visa programgalleriet. 2. Välj [APPS (APPAR)] eller [WIDGETS]. 3. Håll intryckt på objektet tills det förstoras. Dra objektet till den önskade platsen på startsidan. Flytta ett objekt på startsidan: 1. Håll intryckt på objektet tills det förstoras. 2. Dra objektet till den önskade platsen på startsidan. Ta bort ett objekt på startsidan: 1. Håll intryckt på objektet tills det förstoras. Papperskorgen visas. 2. Dra objektet till papperskorgen för att ta bort ett objekt från startsidan. VISA PROGRAMGALLERIET 1. Klicka på -ikonen för att visa programmen. 2. Klicka på programmet för att öppna det. 3. Klicka på -ikonen för att återgå till startsidan, eller klicka på -ikonen för att gå tillbaka till föregående skärm. INTERNETSURFNING Öppna en webbsida: 1. På startsidan, klicka på > -läsaren. 2. Klicka på adressfältet högst upp på webbläsaren. Skärmtangentbordet visas. 3. Ange URL-adressen för att öppna webbsidan. Ställa in startsida: 1. Klicka på -ikonen uppe till höger på skärmen när du surfar på Internet. 2. Redigera informationen och klicka på [OK] för att lägga till denna sida som bokmärke. 3. Välj [Settings] (Inställningar) > [General] (Allmänt) > [Set homepage] (Ställ in som startsida) och välj [Current page] (Aktuell sida) för att ställa in den befintliga sidan som din startsida. Lägga till som bokmärke: 1. Klicka på -ikonen uppe till höger på adressfältet när du surfar på Internet. 2. Välj [BOOKMARKS] (BOKMÄRKEN) > [Add bookmark] (Lägg till bokmärke) för att lägga till den aktuella sidan som bokmärke. 30

31 ANVÄNDA SKÄRMTANGENTBORDET Ange text: 1. Klicka på ett textfält. Skärmtangentbordet öppnas. 2. Tryck på tangenterna för att skriva. Tangent Beskrivning Tangent Beskrivning Byt till stora eller små bokstäver för engelsk inmatning. Tryck för att ange symboler. Tryck in länge för att välja mellan alla symboler. Ange ett mellanslag. Stänga skärmtangentbordet. Ange din text... Tryck en gång för backsteg och ta bort ett tecken. Tryck in länge för backsteg och ta bort många tecken. Klicka för inmatningsalternativ. Gå till Androids startsida Visa nyligt använda program Fäst för skärmbild Byt till symboltangentbord. Meddelande/lokal tid/inställningar ANSLUTA TILL NÄTVERK Aktivera Wi-Fi och anslut till Wi-Fi-nätverk: 1. Klicka på 12:23 längst ner till höger på skärmen. Klicka på [Inställningar] för att öppna undermenyn. 2. Välj [NETWORKS] (NÄTVERK) och markera [Wi-Fi] för att aktivera det. 3. Välj [SCAN] (SKANNA) för att söka efter tillgängliga Wi-Fi-nätverk i din närhet. Skyddade nätverk indikeras med en låsikon. 4. Tryck på ett nätverk för att ansluta till det automatiskt, eller tryck på [ADD NETWORK] (LÄGG TILL NÄTVERK) för att lägga till ett nätverk manuellt. 5. Om nätverket är öppet, tryck på [Connect] (Anslut) för att bekräfta nätverksanslutningen. 6. Om nätverket är skyddat, ange lösenordet och tryck på [Connect] (Anslut) för att ansluta till det skyddade nätverket. 31

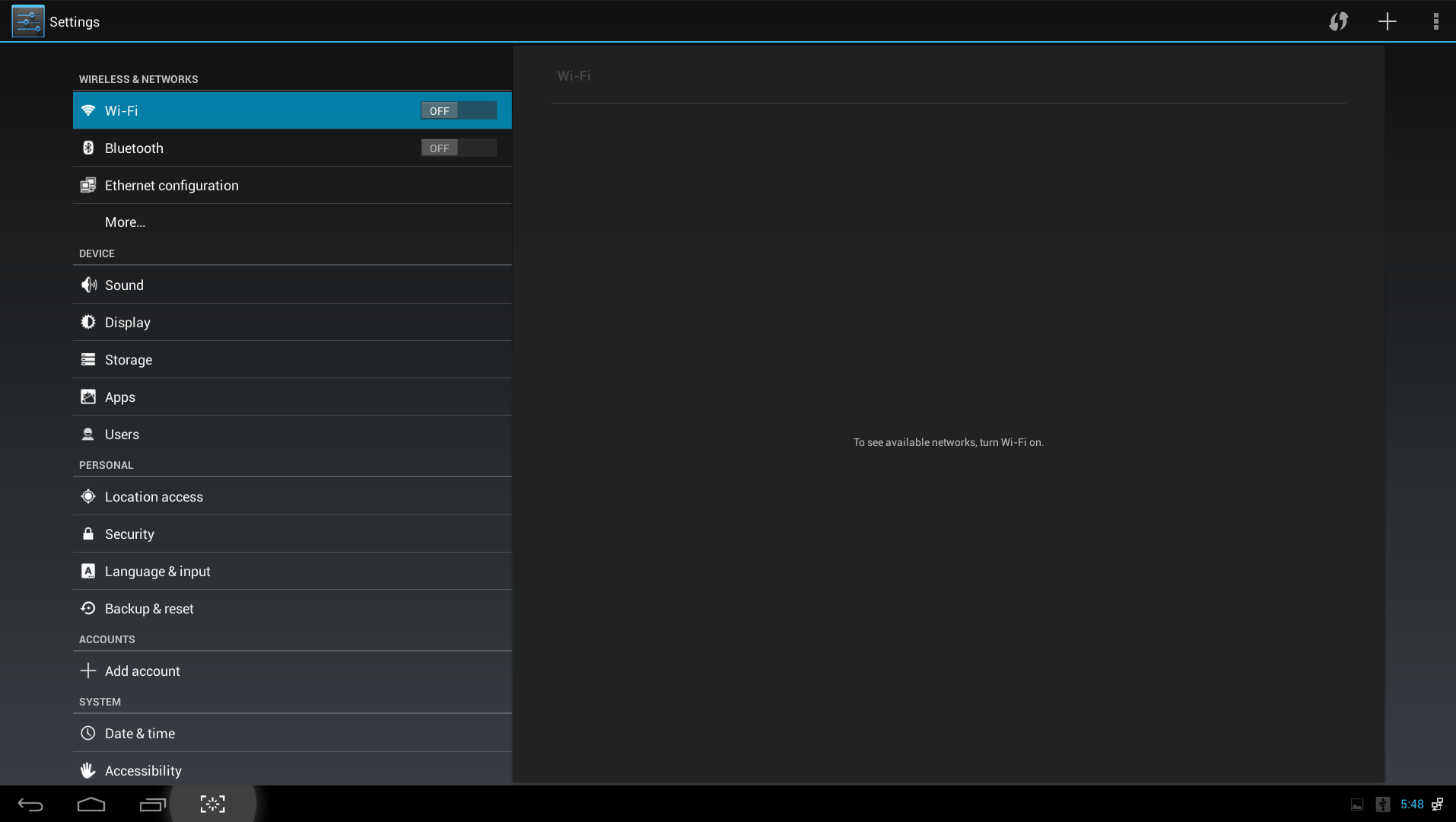

32 JUSTERA INSTÄLLNINGARNA FÖR ANDROID Klicka på 12:23 längst ner till höger på skärmen. Klicka på [Settings] (Inställningar) för att öppna undermenyn. Huvudmeny Objekt i undermeny Beskrivning Wireless & networks (Trådlöst och nätverk) Wi-Fi PÅ/AV Aktivera eller inaktivera Wi-Fi. Hantera Wi-Finätverk. Söka och ansluta till tillgängliga nätverk. Bluetooth PÅ/AV Ethernet Ethernet configuration (Ethernetkonfiguration) Ethernet. Välj anslutningstyp och anslut till tillgängligt VPN VPN-anslutning More (Mer) Tethering &portable hotspot (Internetdelning & bärbar hotspot) Internetdelning & bärbara hotspotinställningar DEVICE (ENHET) Musik, video, spel & övriga medier Sound (Ljud) Notifications (Meddelanden) Sound (Ljud) Larm System Standardmeddelandeljud Beröringsljud Brigheness (Ljusstyrka) Display (Bildskärm) Wallpaper (Skrivbordsunderlägg) Sleep (Sov) Ställ in insomningstimer. Font size (Teckenstorlek) Välj önskad teckenstorlek. Storage (Lagring) Available spaces (Tillgängliga platser) Visa tillgängliga lagringsplatser. Downloaded (Hämtade) Visa hämtade program Hantera program som är lagrade på SD-kort On SD card (På SD-kort) Apps (Appar) eller internminne. Running (Igång) Visa program som är igång. All (Alla) Visa alla program. 32

33 Huvudmeny Objekt i undermeny Beskrivning You (Du) Användarinformation Users (Användare) Other users (Övriga användare) Användarinformation Add users (Lägg till användare) Lägg till användare PERSONAL (PERSONLIGT) Platsåtkomst Location access (Platsåtkomst) Aktivera eller inaktivera åtkomst till min plats Location sources (Platskällor) Screen security (Skärm) Ställ in skärmlås. Password (Lösenord) Markera för att visa lösenordet under tiden som det matas in. Security (Säkerhet) Device administration (Enhetsadministration) Tillåt eller tillåt inte installation av appar från okända källor Credential storage (Uppgiftslagring) Visa certifikat. Language & input Välj skärmspråk för enheten och ställ in Select language (Välj språk) (Språk och inmatning) tangentbordsinställningar. Radera all data från dina enheter, inklusive ditt Personal Data Google-konto, system- och programdata och (Personlig data) inställningar, samt hämtade program. Backup & reset (Säkerhetskopiering och återställning) Backup&Restore (Säkerhetskopiering & Återställning) Säkerhetskopiera mina data och Automatisk återställning Accounts (Konton) Accounts (Konton) Add account (Lägg till konto) Lägg till ett konto (Företag E-post Google) SYSTEM Date & time (Datum och tid) Accessibility (Tillgänglighet) Developer options (Utvecklaralternativ) About (Om) Automatic date & time (Automatiskt datum och tid) Set date (Ange datum) Set time (Ange tid) Select time zone (Välj tidszon) Use 24-hour format (Använd 24-timmarsformat) Select date format (Välj datumformat) Services (Tjänster) System Developer options (Utvecklaralternativ) Felsökning Input (Inmatning) Drawing (Teckning) Monitoring (Övervakning) Apps (Appar) System updates (Systemuppdateringar), Status, Legal information (Juridisk information), Android version (Android-version), Kernel version (Kernel-version) och Build number (Build-nummer). Markera för att automatiskt använda informationen från nätverket. Avmarkera för att ange informationen manuellt. Ställ in datum. Ställ in tid. Välj tidszon för din region. Ställ in tiden på 24-timmarsformat. Ställ in önskat datumformat. Visa installerade tjänster. Ställ in tilldelningen för installation av webbskript. Visa enhetsinformation. 33

34 PROGRAMUPPDATERING FÖR ANDROID Du kan uppgradera systemet med läget Local update (Lokal uppdatering). Lokal uppdatering stöder uppgradering från SD-kortenhet. Under systemuppdateringen, dra INTE ut SD-kortenheten och stäng inte av Smart Monitor. Local update (Lokal uppdatering) 1. Kopiera uppdateringsfil på SD-kortenhet. Sätt in SD-kortenheten. SD-kortenheten får inte vara skrivskyddat så att Smart Monitor kan läsa den. 2. Starta systemuppdateringarna på sättet som visas nedan: Settings (Inställningar) About (Om) System updates (Systemuppdateringar) Local update (Lokal uppdatering). Klicka på "Next (Nästa)" för att fortsätta med systemuppdateringen. 3. Smart Monitor visar "Update file has found! If you want to update, please press Next, the System will be reboot. Do not power off! (Uppdateringsfil har hittats! Om du vill uppdatera, tryck på "Nästa" så startar systemet om. Stäng inte av!). Klicka på "Next (Nästa)" för att fortsätta med systemuppdateringen. Under uppgraderingen kommer Smart Monitor att starta om och slutföra systemuppdateringen automatiskt. 34

35 DRIVRUTIN BILDSKÄRMSDRIVRUTIN Windows 8 1. Starta Windows 8 2. Högerklicka och klicka på All apps (Alla appar) längst ner till höger på skärmen. 3. Klicka på ikonen "Control panel (Kontrollpanelen)" 35

36 4. Ställ in "View by (Visa efter)" till "Large icons (Stora ikoner)" eller "Small icons (Små ikoner)". 5. Klicka på "Display (Bildskärm)"-ikonen. 36

37 6. Klicka på "Change display settings (Ändra bildskärmsinställningar)". 7. Klicka på "Advanced Settings (Avancerade inställningar)". 37

38 8. Klicka på fliken "Monitor (Bildskärm)" och klicka sedan på "Properties (Egenskaper)". 9. Klicka på fliken "Driver (Drivrutin)". 38

39 10. Öppna fönstret "Update Driver Software-Generic PnP Monitor (Uppdatera drivrutinsprogramvara-generisk PnP-bildskärm)" genom att först klicka på "Update Driver (Uppdatera drivrutin...) " och därefter klicka på knappen "Browse my computer for driver software (Välj drivrutinsprogramvara som redan finns på datorn)". 11. Välj "Let me pick from a list of device drivers on my computer (Låt mig välja från en lista över drivrutiner som finns på datorn)". 39

40 12. Klicka på "Have Disk (Har disk)"-knappen. Klicka på knappen Browse (Bläddra) och navigera till följande katalog: X:\Driver\modulnamn (där X står för bokstaven som tilldelats drivrutinen för CD-ROMenheten). 13. Välj filen "xxx.inf" och klicka sedan på "Open (Öppna)". Klicka på "OK". 14. Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". Filerna kopieras från CD:n till din hårddiskenhet. 15. Stäng alla fönster och ta bort CD:n. 16. Starta om systemet. Systemet väljer automatiskt den högsta uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. Windows 7 1. Starta Windows 7 2. Klicka på "Start"-knappen och klicka sedan på "Control Panel (Kontrollpanel)". 40

41 3. Klicka på "Display (Bildskärm)"-ikonen. 4. Klicka på "Change display settings (Ändra bildskärmsinställningar)". 5. Klicka på knappen "Advanced settings (Avancerade inställningar)". 41

42 6. Klicka på fliken "Monitor (Bildskärm)" och klicka sedan på "Properties (Egenskaper)". 7. Klicka på fliken "Driver (Drivrutin)". 42

43 8. Öppna fönstret Update Driver Software-Generic PnP Monitor (Uppdatera drivrutinsprogramvara-generisk PnP-bildskärm) genom att först klicka på Update Driver (Uppdatera drivrutin...) och därefter klicka på knappen Browse my computer for driver software (Välj drivrutinsprogramvara som redan finns på datorn). 9. Välj "Let me pick from a list of device drivers on my computer (Låt mig välja från en lista över drivrutiner som finns på datorn)". 43

44 10. Klicka på "Have Disk (Har disk)"-knappen. Klicka på knappen "Browse (Bläddra)" och navigera till följande katalog: X:\Driver\module name (där X står för bokstaven som tilldelats drivrutinen för CD-ROMenheten). 11. Välj filen "xxx.inf" och klicka sedan på "Open (Öppna)". Klicka på "OK". 12. Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". Filerna kopieras från CD:n till din hårddiskenhet. 13. Stäng alla fönster och ta bort CD:n. 14. Starta om systemet. Systemet väljer automatiskt den högsta uppdateringsfrekvensen och motsvarande färgmatchningsprofiler. 44

45 Windows Vista 1. Klicka på "Start" och "Control Panel (Kontrollpanelen)". Dubbelklicka sedan på "Appearance and Personalization (Utseende och anpassning)". 2. Klicka på "Personalization (Anpassning)" och sedan på "Display Settings (Bildskärmsinställningar)". 3. Klicka på "Advanced Settings (Avancerade inställningar...)". 45

46 4. Klicka på "Properties (Egenskaper)" i fliken "Monitor (Bildskärm)". Om knappen "Properties (Egenskaper)" är inaktiverad innebär det att konfigurationen för din bildskärm är klar. Bildskärmen kan användas som den är. Om meddelandet "Windows needs (Windows behöver...)" visas, som på bilden nedan, klicka på "Continue (Fortsätt)". 5. Klicka på "Update Driver... (Uppdatera drivrutin...) i fliken "Driver (Drivrutin)". 6. Markera kryssrutan "Browse my computer for driver software (Välj drivrutinsprogramvara som redan finns på datorn)" och klicka på "Let me pick from a list of device drivers on my computer (Låt mig välja från en lista över drivrutiner som finns på datorn)". 46

47 7. Klicka på knappen "Have disk... (Har disk...)", och klicka därefter på knappen "Browse... (Bläddra...) och välj lämplig enhet F:\Driver (CD-ROM Drive). 8. Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". 9. Klicka på "Close (Stäng)" "Close (Stäng)" "OK" "OK" på följande skärmar som visas. Windows Starta Windows Klicka på knappen "Start" och klicka sedan på "Settings (Inställningar)", klicka sedan på "Control Panel (Kontrollpanelen)". 3. Dubbelklicka på "Display (Bildskärm)"-ikonen. 4. Välj fliken "Settings (Inställningar)" och klicka sedan på "Advanced... (Avancerade...)". 5. Välj "Monitor (Bildskärm)". - Om knappen "Properties (Egenskaper)" är inaktiv betyder det att bildskärmen är korrekt konfigurerad. Stoppa installationen. - Om knappen "Properties (Egenskaper)" är aktiv. Klicka på knappen "Properties (Egenskaper)". Följ nedanstående steg. 6. Klicka på "Driver (Drivrutin)" och klicka sedan på "Update Driver... (Uppdatera drivrutin...)" och därefter på knappen "Next (Nästa)". 7. Välj "Display a list of the known drivers for this device so that I can choose a specific driver (Visa en lista över kända drivrutiner för enheten så att jag kan välja en specifik drivrutin)", klicka sedan på "Next (Nästa)" och på "Have disk... (Har disk...)". 8. Klicka på knappen "Browse... (Bläddra...)" och välj enhet F: (CD-ROM-enhet). 9. Klicka på knappen "Open (Öppna)", klicka sedan på "OK". 10. Välj din bildskärmsmodell och klicka på knappen "Next (Nästa)". 11. Klicka först på knappen "Finish (Slutför)" och därefter på knappen "Close (Stäng)". Om du kan se fönstret "Digital Signature Not Found (Kunde inte hitta digital signatur)", klicka på knappen "Yes (Ja)". Windows ME 1. Starta Windows ME. 2. Klicka på knappen "Start" och klicka sedan på "Settings (Inställningar)", klicka sedan på "Control Panel (Kontrollpanelen)". 3. Dubbelklicka på "Display (Bildskärm)"-ikonen. 4. Välj fliken "Settings (Inställningar)" och klicka sedan på "Advanced... (Avancerade...)". 5. Välj knappen "Monitor (Bildskärm)" och klicka sedan på "Change... (Ändra...)". 6. Välj "Specify the location of the driver (Advanced) (Välj plats för drivrutinen (Avancerat))" och klicka på "Next (Nästa)". 7. Välj "Display a list of all the drivers in a specific location, so you can choose the driver you want (Visa en lista över alla drivrutiner på en specifik plats, så att du kan välja önskad drivrutin)", klicka sedan på "Next (Nästa)" och på "Have Disk... (Har disk...)". 8. Klicka på knappen "Browse... (Bläddra...)" och välj enhet F: (CD-ROM-enhet) och klicka på "OK". 9. Klicka på knappen "OK", välj din bildskärmsmodell och klicka sedan på "Next (Nästa)". 10. Klicka på knappen "Finish (Avsluta)" och tryck sedan på "Close (Stäng)". 47

48 I-MENU Välkommen till "i-menu"-programvaran från AOC. i-menu gör det enkelt att justera dina bildskärminställningarna genom att använda bildskärmsmenyer istället för bildskärmsknappen på skärmen. Använd följande installationsguide för att slutföra installationen. 48

49 E-SAVER Välkommen att använda AOC:s energihanteringsprogramvara e-saver för skärmen! AOC:s e-saver har smarta avstängningsfunktioner för dina bildskärmar, som ger skärmen en möjlighet att göra en läglig avstängning när datorn är i något läge (On (På), Off (Av), Sleep (Energisparläge) eller Screen Saver (Skärmsläckare)). Den verkliga avstängningstiden beror på dina önskemål (se exempel nedan). Klicka på "driver/e-saver/setup.exe" för att starta installationen av e-saver, följ installationsguiden för att slutföra installationen av programvaran. Under var och en av de fyra datorstatusarna kan du välja önskad tid (i minuter) från rullgardinsmenyn för automatiskt avstängningstid för bildskärmen. Exemplet nedan illustrerar: 1. Bildskärmen stängs aldrig av när datorn är på. 2. Bildskärmen stängs automatiskt av 5 minuter efter att datorn stängts av. 3. Bildskärmen stängs automatiskt av 10 minuter efter att datorn gått in i energisparläge/standbyläge. 4. Bildskärmen stängs automatiskt av 20 minuter efter att skärmsläckaren dyker upp. Du kan klicka på "RESET (ÅTERSTÄLL)" för att ställa in e-savers standardinställning, som nedan. 49

50 SCREEN + Välkommen till "Screen+" från AOC. Screen+ är ett skärmdelningsverktyg för skrivbordet. Det delar skrivbordet i olika paneler, och varje panel visar olika fönster. Du behöver bara dra fönstret till en passande panel när du vill öppna det. Det stödjer flerskärmsvisning för att underlätta ditt arbete. Följ installationsprogramvaran för att installera det. 50

51 TEKNISK SUPPORT (VANLIGA FRÅGOR) FELSÖKNING Problem och fråga Strömindikatorn lyser inte Inga bilder på skärmen Suddig bild och problem med skuggbilder Bilden studsar, flimrar eller vågmönster uppträder på bilden Bildskärmen har fastnat i aktivt avstängningsläge. Någon av grundfärgerna saknas (RÖD, GRÖN eller BLÅ) Möjliga lösningar Kontrollera att strömbrytaren är PÅ och att elsladden är rätt isatt i ett jordat uttag och i bildskärmen. Är strömkabeln rätt ansluten? Kontrollera strömkabelanslutning och strömkälla. Är kabeln rätt ansluten? (Ansluten med D-sub-kabel) Kontrollera DB-15- kabelanslutningen. (Ansluten med HDMI-kabel) Kontrollera HDMI-kabelanslutningen. * HDMI-ingång finns inte på alla modeller. Om strömmen är på, starta om datorn för att se startskärmen (inloggningsskärmen), som kan ses. Om startskärmen visas, starta datorn i tillämpligt läge (det felsäkra läget för Windows ME/2000) och ändra därefter frekvens för videokortet. (Se Inställning av optimal upplösning) Om startskärmen (inloggningsskärmen) inte visas, kontakta servicecentret eller din återförsäljare. Kan du se "Input Not Supported (Inmatning stöds inte)" på skärmen? Du kan se bilden när signalen från videokortet överskrider den maximala upplösningen och frekvensen som bildskärmen kan hantera riktigt. Justera den maximala upplösningen och frekvensen som bildskärmen kan hantera riktigt. Kontrollera att AOC:s bildskärmsenheter är installerade. Ställ in kontrast- och ljusstyrkekontrollerna. Tryck på autojustera. Kontrollera att du inte använder en förlängningssladd eller kopplingsdosa. Vi rekommenderar att du ansluter bildskärmen direkt till videokortets utgångskontakt på baksidan. Flytta elektriska apparater som kan orsaka elektriska störningar så långt bort från bildskärmen som möjligt. Använd den högsta uppdateringsintervall din bildskärm klarar med den upplösning du använder. Datorns strömbrytare kan inte sättas i PÅ-läge. Datorns videokort ska passa exakt i öppningen. Kontrollera att bildskärmens videokortkabel sitter ordentligt i datorn. Kontrollera bildskärmens vidokabel och se till att inga stift är böjda. Kontrollera att datorn fungerar genom att trycka på CAPS LOCK-tangenten på tangentbordet samtidigt som du tittar på LED-indikationen för CAPS LOCK. LED-indikationen ska TÄNDAS eller SLÄCKAS när du tryckt på CAPS LOCKtangenten. Kontrollera bildskärmens vidokabel och se till att inga stift är skadat. Kontrollera att bildskärmens videokortkabel sitter ordentligt i datorn. 51

52 Problem och fråga Skärmbilden är inte centrerad eller har fel storlek Bilden har färgdefekter (vit ser inte ut som vit) Horisontella eller vertikala störningar på skärmen Möjliga lösningar Justera Position-H och Position-V eller tryck på snabbknappen (AUTO). Justera RGB-färg eller välj önskad färg. Använd Windows 95/98/2000/ME avstängningsläge för att justera KLOCKA och FOKUS. Tryck för att autojustera. CLOCK (KLOCKA) (pixelfrekvens) styr antalet pixlar som skannas av ett horisontellt svep. Om frekvensen inte är korrekt får skärmen vertikala ränder och bilden har fel bredd. PHASE (FAS) justerar fasen för pixelklocksignalen. Med en felaktig fasjustering får bilden horisontella störningar i ljusa bilder. För justeringar av PHASE (FAS) och CLOCK (KLOCKA), använd "prickmönster" eller avstängningsläget i Windows XP/VISTA/7. FELMEDDELANDEN OCH MÖJLIGA LÖSNINGAR No Signal (Ingen signal) 1. Kontrollera att signalkabeln är korrekt ansluten. Om kontakten är lös, dra åt skruvarna. 2. Kontrollera om signalkabelns kontaktstift har skadats. Input Not Support (Inmatning stöds inte) Datorn är inställd på ett olämpligt visningsläge, ställ in datorn på bildskärmsläget som anges i följande tabell på sidan

53 BILAGA PLUG AND PLAY Plug & Play DDC2B-funktion Denna bildskärm har VESA DDC2B-funktioner i enlighet med VESA DDC STANDARD. Det ger bildskärmen möjlighet att informera värdsystemet om sin identitet och, beroende på vilken DDCnivå som används, kommunicera ytterligare information om visningsmöjligheterna. DDC2B är en tvåvägs datakanal som baseras på I²C-protokollet. Värden kan begära EDIDinformation över DDC2B-kanalen. DENNA BILDSKÄRM KOMMER ATT VERKA UR FUNKTION OM DET INTE FINNS NÅGON VIDEOINSIGNAL. DET MÅSTE FINNAS EN VIDEOINSIGNAL FÖR ATT DENNA BILDSKÄRM SKA FUNGERA KORREKT. Denna bildskärm uppfyller Green monitor-standard som bestämts av Video Electronics Standards Association (VESA) och Verket för näringslivsutveckling (NUTEK). Denna funktion är avsedd för att spara ström genom att minska energiförbrukningen när ingen videoinsignal finns. När det inte finns videoingångssignal försätts denna bildskärm, efter en time-out-period, automatiskt i ett standby-läge. Detta minskar bildskärmens interna energiförbrukning. När videoinsignalen är tillbaka används full ström åter igen och displayen återställs automatiskt. Utseendet påminner om en "Skärmsläckare" förutom att bildskärmen är helt avstängd. Bildskärmen återställs genom att trycka ner en tangent på tangentbordet eller klicka på musen. TANGENTBORD OCH MUS 86 tangent spanska 85 tangent engelska 53

54 KVM-BETEENDE Android-gränssnitt Denna bildskärm är utrustad med USB MTT-hubbkontrollenhet som är en förstklassig 4-portars hubblösning som helt efterlever specifikationen Universal Serial Bus, rev som tillhandahåller dedikerad TT* till varje nedströms (DS) port, som garanterar Full-Speed (FS) dataförmedlande bandbredd när flera FS-enheter utför stora laddningsåtgärder. En webbkameraport och en pekpanelport är dedikerade för systemanvändning. IO-gränssnitt USB 2.0 x2 för att uppfylla kraven med minimal ansträngning. UI-gränssnitt definierar / {} Utvecklaralternativ / Förbli vaken, i annat fall skulle systemet tysta skärmen efter USB-enhetens uppvakningshändelse. VGA/ HDMI-gränssnitt: USB-hubbenheten stöder datorn under "vila" och "avstängning", men stöder inte både Smart Monitor likström av / pausa dator för datoruppvakningshändelse. 54

55 En del av tangenterna är inte kompatibla med Windows eller Android operativssystem, se tabellen nedan: Operativsystem Tangenter Windows operativsystem Android operativsystem x x x x x x x x x x x x x x x x x x 55

56 SPECIFIKATIONER A2272PW4T LCD-panel Input (Inmatning) Färgvisning Punktklocka Maximal upplösning Plug & Play LAN-hastighet RF-modul M/N Inbyggd webbkamera Effektförbrukning Ingångskontakt Ingående videosignal Strömkälla Miljöhänsyn Mått Vikt (N. W.): Skärmtyp Storlek Pixeltäthet Video Separat synk. H-Frekvens V-Frekvens PÅ-läge Standbyläge 21,5" WLED 54,7cm diagonalt 0,24825mm (H) 0,24825mm (V) R, G, B analogt gränssnitt Digital H/V TTL khz 50-76Hz 16,7 miljoner färger 148,5MHz vid 60 Hz VESA DDC2B 10/100 Mbps BCM94330LGA 1,0 MP kamera med mikrofon och indikatorlampa 30 W (Typ.) AV-läge 0,5W 2W (VGA/HDMI) D-Sub 15-stift HDMI 19-stift Analog: 0,7Vp-p(standard), 75 OHM, Positiv eller negativ HDMI: 0,7Vp-p(standard), 75 OHM, Positiv eller negativ V AC, 50/60 Hz Drifttemperatur: 0 till 40 C Lagringstemperatur: -20 till 60 C Luftfuktighet vid drift: 15 % till 90 % 561,93 (B) x 355 (H) x 47,1 (D) mm 5,0 kg 56

57 A2472PW4T LCD-panel Input (Inmatning) Färgvisning Punktklocka Maximal upplösning Plug & Play LAN-hastighet RF-modul M/N Inbyggd webbkamera Effektförbrukning Ingångskontakt Ingående videosignal Strömkälla Miljöhänsyn Mått Vikt (N. W.): Skärmtyp Storlek Pixeltäthet Video Separat synk. H-Frekvens V-Frekvens PÅ-läge Standbyläge 23,6" WLED 59,8cm diagonalt 0,2715mm (H) 0,2715mm (V) R, G, B analogt gränssnitt Digital H/V TTL khz 50-76Hz 16,7 miljoner färger 148,5MHz vid 60 Hz VESA DDC2B 10/100 Mbps BCM94330LGA 1,0 MP kamera med mikrofon och indikatorlampa 30 W (Typ.) AV-läge 0,5W 2W (VGA/HDMI) D-Sub 15-stift HDMI 19-stift Analog: 0,7Vp-p(standard), 75 OHM, Positiv eller negativ HDMI: 0,7Vp-p(standard), 75 OHM, Positiv eller negativ V AC, 50/60 Hz Drifttemperatur: 0 till 40 C Lagringstemperatur: -20 till 60 C Luftfuktighet vid drift: 15 % till 90 % 606,73 (B) x 379,37 (H) x 49,40 (D) mm 6,0 kg 57

58 Pekskärmsspecifikationer Pekteknik Infraröd optisk struktur Inmatningsmetod Finger, behandskad hand eller annan täckande datorpenna Pekpennans diameter 7 mm Upplösning x Peknoggrannhet < ± 2,5 mm 95 % täckning Microsoft Windows 8 Multi-pek (två punkter) Operativsystem Microsoft Windows 7 Microsoft Windows Vista Microsoft Windows XP FÖRINSTÄLLDA VISNINGSLÄGEN STANDARD UPPLÖSNING Multi-pek (två punkter) En pekning En pekning + åtgärd HORISONTELL FREKVENS (khz) VERTIKAL FREKVENS (Hz) 640x480 vid 60 Hz 31,469 59,940 VGA 640x480 vid 72 Hz 37,861 72, x480 vid 75 Hz 37,500 75,00 800x600 vid 56 Hz 35,156 56,250 SVGA 800x600 vid 60 Hz 37,879 60, x600 vid 72 Hz 48,077 72, x600 vid 75 Hz 46,875 75, x768 vid 60 Hz 48,363 60,004 XGA 1024x768 vid 70 Hz 56,476 70, x768 vid 75 Hz 60,023 75, x1024@60Hz 63,981 60,020 SXGA 1280x1024@75Hz 79,976 75, x960@60Hz WXGA 1400x900 vid 60 Hz 55, WSXGA 1680x1050@60Hz 65,29 59,95 WUXGA 1920x1080@60Hz 67,5 59,934 IBM-LÄGE DOS 720x400 vid 70 Hz 31,469 70,087 58

59 MAC-LÄGE VGA 640x480 vid 75 Hz 35 66,667 MAC-LÄGE VGA 832x624 vid 75 Hz 49,725 74,551 59

60 För HDMI Upplösning 480P vid 60 Hz, endast för Digital 480P vid 60 Hz, endast för Digital 576P vid 50 Hz, endast för Digital 720P vid 50 Hz, endast för Digital 720P vid 60 Hz, endast för Digital 1080P vid 50 Hz, endast för Digital 1080P vid 60 Hz, endast för Digital 1080i vid 50 Hz, endast för Digital 1080i vid 60 Hz, endast för Digital Horisontell frekvens (khz) Vertikal Frekvens (Hz) Punktklocka (MHz) 31,469 59,940 25,175 31,469 59,940 27,000 31,250 50,000 27,000 37,500 50,000 74,250 45,000 60,000 74,250 56,250 50, ,500 67,500 60, ,500 28,130 50,000 74,250 33,750 60,050 74,250 60

61 STIFTTILLDELNINGAR stift signalkabel för färgdisplay STIFTNR. BESKRIVNING STIFTNR. BESKRIVNING 1. Red (Röd) 9. +5V 2. Green (Grön) 10. Jord 3. Blue (Blå) 11. Jord 4. Jord 12. DDC-seriella data 5. Detektera sladd 13. H-synk 6. R-jord 14. V-synk 7. G-jord 15. DDC-seriell klocka 8. B-jord stift signalkabel för färgdisplay STIFTNR. BESKRIVNING STIFTNR. BESKRIVNING 1. TMDS Data TMDS-data skärmat 2. TMDS Data 2 skärm 12. TMDS-data ck- 3. TMDS-data CEC 4. TMDS-data N.C 5. TMDS-data 1 skärmat 15. DDC SCL 6. TMDS-data DDC CLK 7. TMDS-data DDC/CEC jord 8. TMDS-data 0 skärmat V ström 9. TMDS-data Hot Plug-detektering 10. TMDS-data ck+ 61

62 BESTÄMMELSER EUROPE EU Declaration of Conformity This device complies with the essential requirements of the R&TTE Directive 1999/5/EC. The following test methods have been applied in order to prove presumption of conformity with the essential requirements of the R&TTE Directive 1999/5/EC: EN Safety of Information Technology Equipment EN Assessment of electronic and electrical equipment related to human exposure restrictions for electromagnetic fields (0 Hz-300 GHz) EN Electromagnetic compatibility and Radio spectrum Matters (ERM); Wideband Transmission systems; Data transmission equipment operating in the 2,4 GHz ISM band and using spread spectrum modulation techniques; Harmonized EN covering essential requirements under article 3.2 of the R&TTE Directive EN Broadband Radio Access Networks (BRAN); 5 GHz high performance RLAN; Harmonized EN covering essential requirements of article 3.2 of the R&TTE Directive EN Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 17: Specific conditions for 2,4 GHz wideband transmission systems and 5 GHz high performance RLAN equipment EN Electromagnetic compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 1: Common technical requirements When entering sleep mode (backlight off), the system will shut down after a week (typical) of time. 62
