De rostfria värmepumparna! hej

Transkript

1 De rostfria värmepumparna! hej

2 Vi har tänkt på dig! Mecaterm har över 30 års erfarenhet av att utveckla, tillverka och sälja högkvalitativa värmepumpar via distributörer på den europeiska marknaden. Det är produkter som passar allt från den egna villan till hela systemlösningar för större industrifastigheter. Vi har stor kompetens och producerar pumpar med den senaste tekniken och utvecklar våra produkter efterhand som marknadens önskemål och krav förändras. En värmepump från Mecaterm sparar dina pengar, din energi och din miljö. Vi är oerhört stolta över att kunna leverera dig en produkt som bidrar till detta. Varmt välkommen till oss!

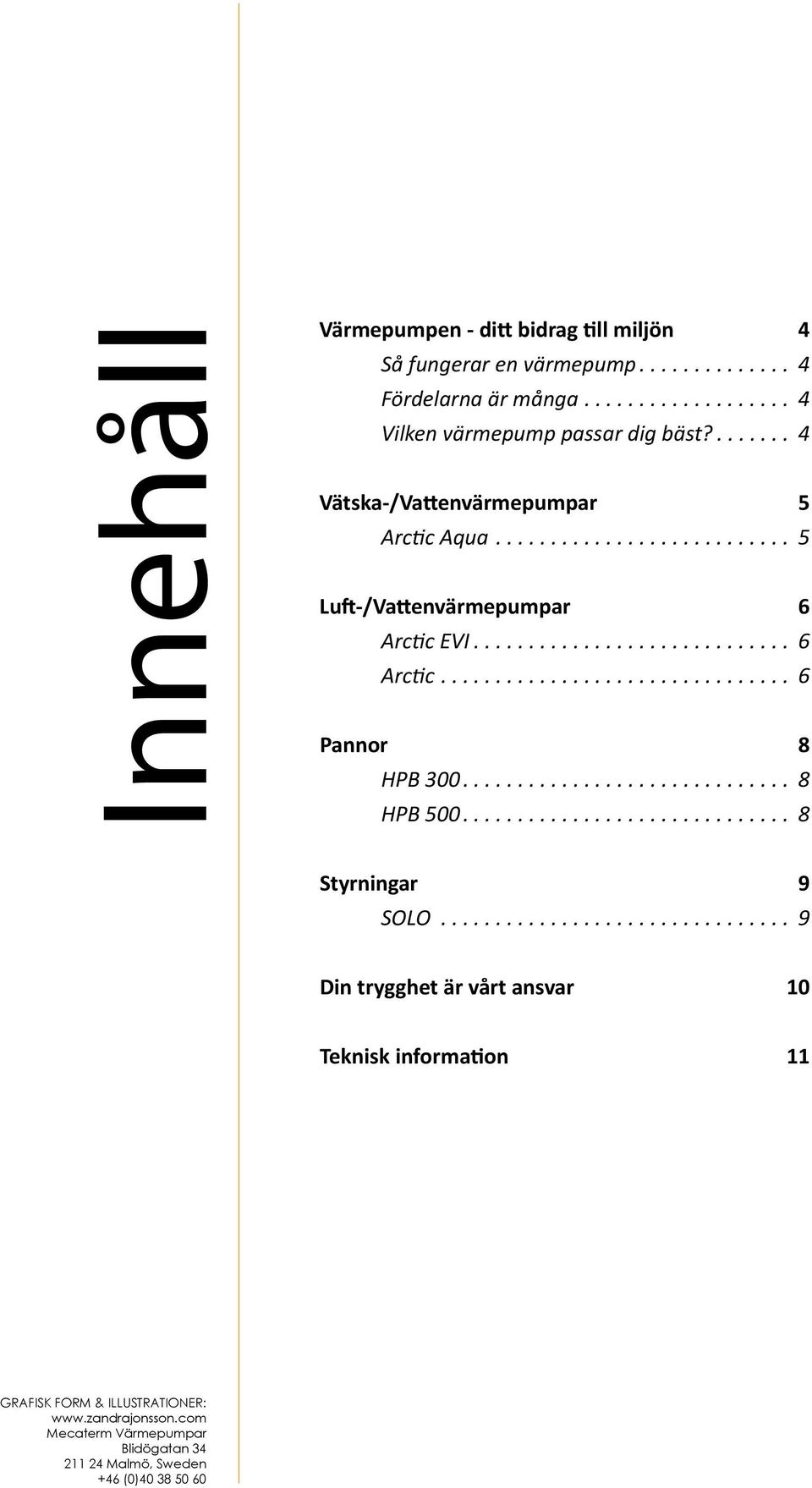

3 Innehåll Värmepumpen - ditt bidrag till miljön 4 Så fungerar en värmepump Fördelarna är många Vilken värmepump passar dig bäst? Vätska-/Vattenvärmepumpar 5 Arctic Aqua Luft-/Vattenvärmepumpar 6 Arctic EVI Arctic Pannor 8 HPB HPB Styrningar 9 SOLO Din trygghet är vårt ansvar 10 Teknisk information 11 GRAFISK FORM & ILLUSTRATIONER: Mecaterm Värmepumpar Blidögatan Malmö, Sweden +46 (0)

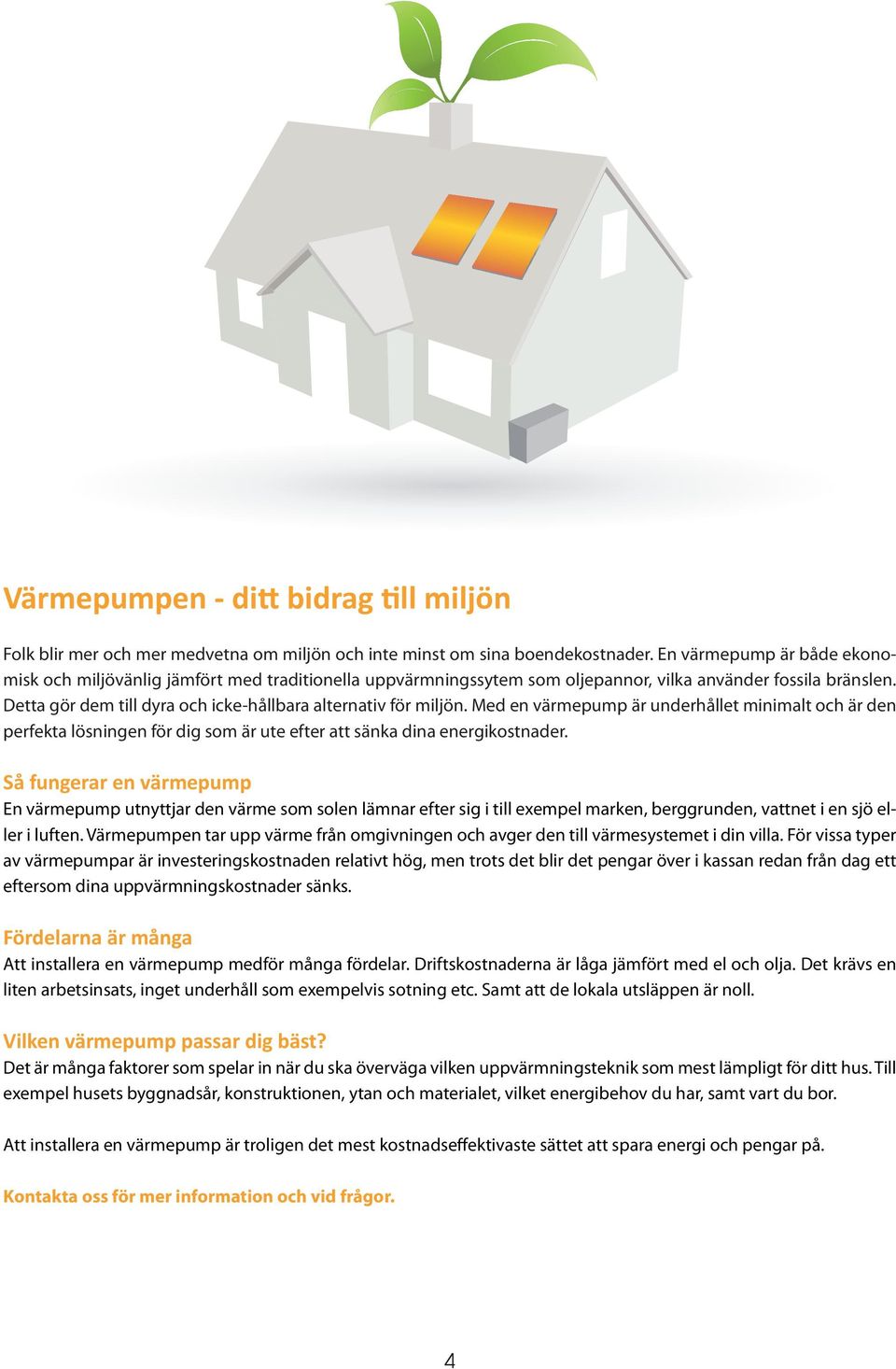

4 Värmepumpen - ditt bidrag till miljön Folk blir mer och mer medvetna om miljön och inte minst om sina boendekostnader. En värmepump är både ekonomisk och miljövänlig jämfört med traditionella uppvärmningssytem som oljepannor, vilka använder fossila bränslen. Detta gör dem till dyra och icke-hållbara alternativ för miljön. Med en värmepump är underhållet minimalt och är den perfekta lösningen för dig som är ute efter att sänka dina energikostnader. Så fungerar en värmepump En värmepump utnyttjar den värme som solen lämnar efter sig i till exempel marken, berggrunden, vattnet i en sjö eller i luften. Värmepumpen tar upp värme från omgivningen och avger den till värmesystemet i din villa. För vissa typer av värmepumpar är investeringskostnaden relativt hög, men trots det blir det pengar över i kassan redan från dag ett eftersom dina uppvärmningskostnader sänks. Fördelarna är många Att installera en värmepump medför många fördelar. Driftskostnaderna är låga jämfört med el och olja. Det krävs en liten arbetsinsats, inget underhåll som exempelvis sotning etc. Samt att de lokala utsläppen är noll. Vilken värmepump passar dig bäst? Det är många faktorer som spelar in när du ska överväga vilken uppvärmningsteknik som mest lämpligt för ditt hus. Till exempel husets byggnadsår, konstruktionen, ytan och materialet, vilket energibehov du har, samt vart du bor. Att installera en värmepump är troligen det mest kostnadseffektivaste sättet att spara energi och pengar på. Kontakta oss för mer information och vid frågor. 4

5 Vätska-/Vattenvärmepumpar Vätska-/vattenvärmepumpen mera känd som jord-/berg-/ markvärmepump är precis som Mecaterms andra produkter tillverkad i rostfritt stål. Samtliga modeller är så kallade stand alone-enheter, vilket innebär att de kan dockas till befintlig panna eller ackumulatortank. ARCTIC AQUA - för små utrymmen Arctic Aqua är en fristående värmepump vilket innebär mycket enkel och lättåtkomlig installation. Elinstallation av Mecaterms Aqua görs på mindre än en minut genom snabbkopplingarna. Arctic Aqua är utrustad med extra tjock isolering och en 4 mm tjock bitumenmatta (asfaltmatta) vilket ger mycket låg ljudnivå. Dessutom är värmepumpen anpassad för trånga utrymmen, och har samma höjd som en arbetsbänk. På så vis kan denna placeras till exempel i en tvättstuga. VV KV External heat Systembeskrivning. Visste Du att vår vätska - /vattenvärmepump ger Dig nästan 5 gånger tillbaka?! 5

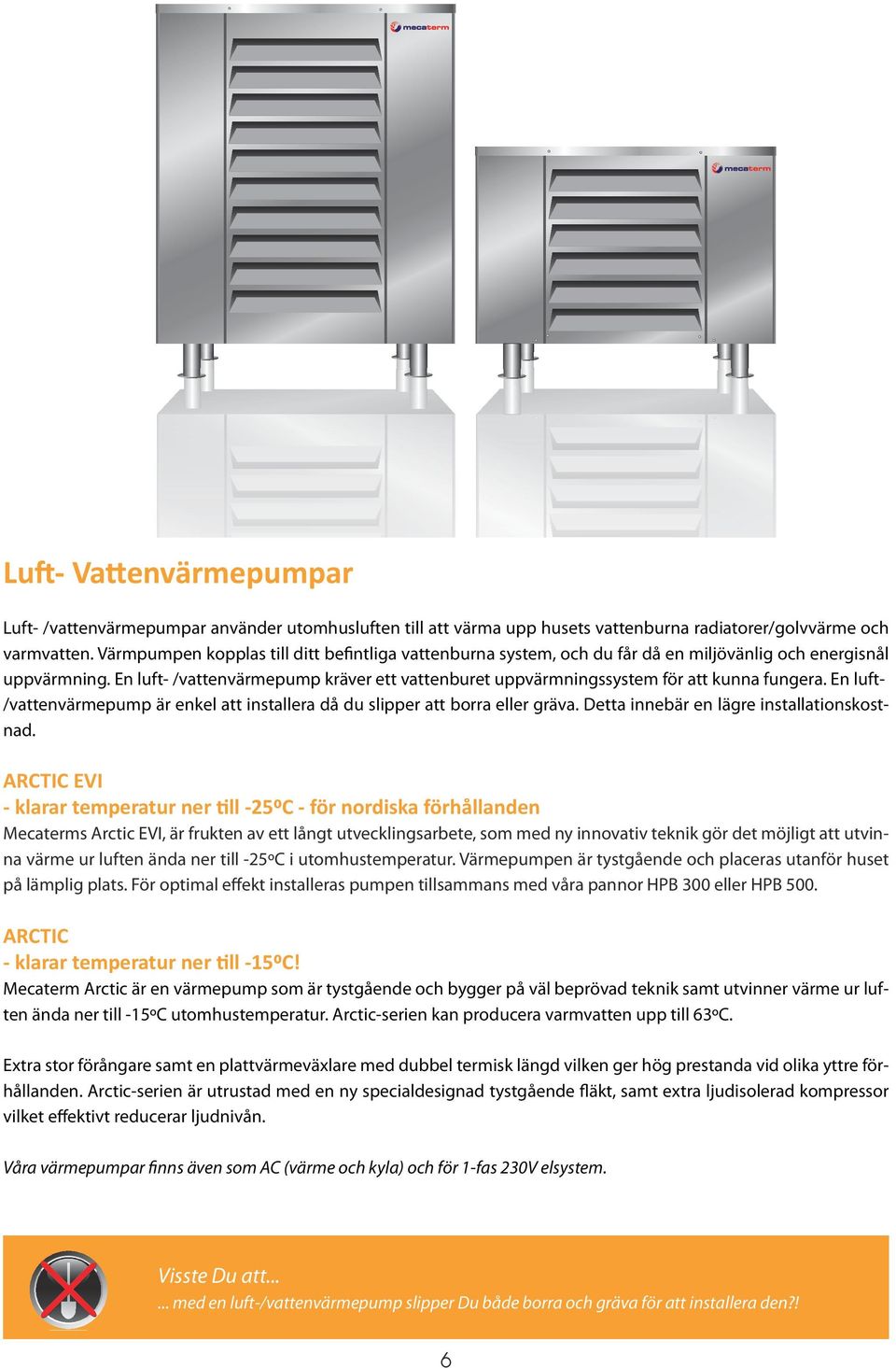

6 Luft- Vattenvärmepumpar Luft- /vattenvärmepumpar använder utomhusluften till att värma upp husets vattenburna radiatorer/golvvärme och varmvatten. Värmpumpen kopplas till ditt befintliga vattenburna system, och du får då en miljövänlig och energisnål uppvärmning. En luft- /vattenvärmepump kräver ett vattenburet uppvärmningssystem för att kunna fungera. En luft- /vattenvärmepump är enkel att installera då du slipper att borra eller gräva. Detta innebär en lägre installationskostnad. ARCTIC EVI - klarar temperatur ner till -250C - för nordiska förhållanden Mecaterms Arctic EVI, är frukten av ett långt utvecklingsarbete, som med ny innovativ teknik gör det möjligt att utvinna värme ur luften ända ner till -25ºC i utomhustemperatur. Värmepumpen är tystgående och placeras utanför huset på lämplig plats. För optimal effekt installeras pumpen tillsammans med våra pannor HPB 300 eller HPB 500. ARCTIC - klarar temperatur ner till -150C! Mecaterm Arctic är en värmepump som är tystgående och bygger på väl beprövad teknik samt utvinner värme ur luften ända ner till -15ºC utomhustemperatur. Arctic-serien kan producera varmvatten upp till 63ºC. Extra stor förångare samt en plattvärmeväxlare med dubbel termisk längd vilken ger hög prestanda vid olika yttre förhållanden. Arctic-serien är utrustad med en ny specialdesignad tystgående fläkt, samt extra ljudisolerad kompressor vilket effektivt reducerar ljudnivån. Våra värmepumpar finns även som AC (värme och kyla) och för 1-fas 230V elsystem. Visste Du att med en luft-/vattenvärmepump slipper Du både borra och gräva för att installera den?! 6

7 Ut VV In Biv shuntventil KV External heat Flödesreglerande växelventil 7stegs elpatron 1,5-10,5kW Solvärmeväxlare 2-stråks plattvärmeväxlare för tappvarmvatten Bilden visar hur pannan kopplas in. 7

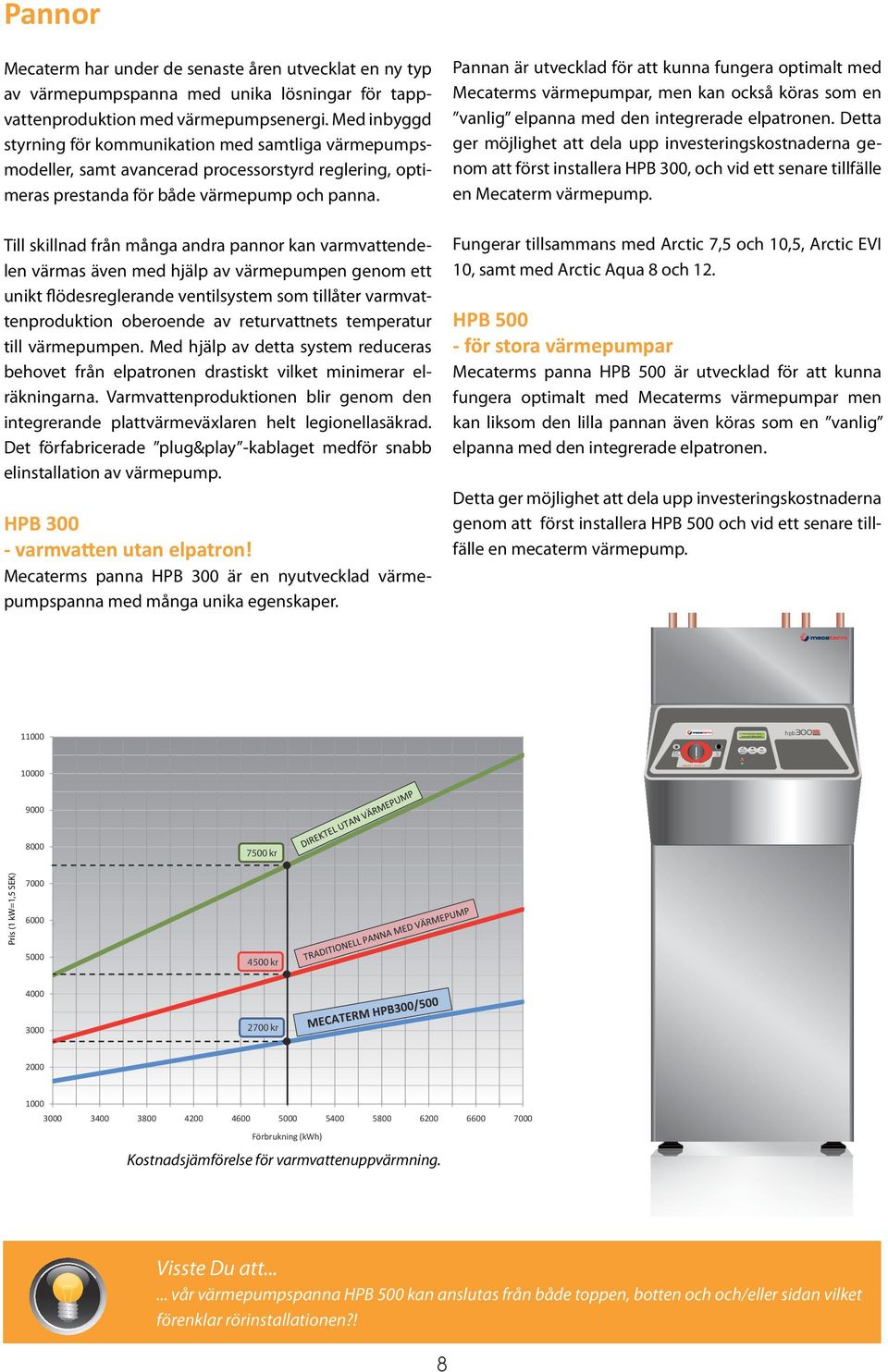

8 RESET OF OVERHEAT PROTECTION EMERGENCY HEATING 6kW RESET AUTO FUSE VP LADDAR TANK ÄR: 42ºC BÖR: 48ºC ENTER NEXT RESET PREV. Pannor Mecaterm har under de senaste åren utvecklat en ny typ av värmepumpspanna med unika lösningar för tappvattenproduktion med värmepumpsenergi. Med inbyggd styrning för kommunikation med samtliga värmepumpsmodeller, samt avancerad processorstyrd reglering, optimeras prestanda för både värmepump och panna. Pannan är utvecklad för att kunna fungera optimalt med Mecaterms värmepumpar, men kan också köras som en vanlig elpanna med den integrerade elpatronen. Detta ger möjlighet att dela upp investeringskostnaderna genom att först installera HPB 300, och vid ett senare tillfälle en Mecaterm värmepump. Till skillnad från många andra pannor kan varmvattendelen värmas även med hjälp av värmepumpen genom ett unikt flödesreglerande ventilsystem som tillåter varmvattenproduktion oberoende av returvattnets temperatur till värmepumpen. Med hjälp av detta system reduceras behovet från elpatronen drastiskt vilket minimerar elräkningarna. Varmvattenproduktionen blir genom den integrerande plattvärmeväxlaren helt legionellasäkrad. Det förfabricerade plug&play -kablaget medför snabb elinstallation av värmepump. HPB varmvatten utan elpatron! Mecaterms panna HPB 300 är en nyutvecklad värmepumpspanna med många unika egenskaper. Fungerar tillsammans med Arctic 7,5 och 10,5, Arctic EVI 10, samt med Arctic Aqua 8 och 12. HPB för stora värmepumpar Mecaterms panna HPB 500 är utvecklad för att kunna fungera optimalt med Mecaterms värmepumpar men kan liksom den lilla pannan även köras som en vanlig elpanna med den integrerade elpatronen. Detta ger möjlighet att dela upp investeringskostnaderna genom att först installera HPB 500 och vid ett senare tillfälle en mecaterm värmepump hpb kr Pris (1 kw=1,5 SEK) kr kr Förbrukning (kwh) Kostnadsjämförelse för varmvattenuppvärmning. Visste Du att vår värmepumpspanna HPB 500 kan anslutas från både toppen, botten och och/eller sidan vilket förenklar rörinstallationen?! 8

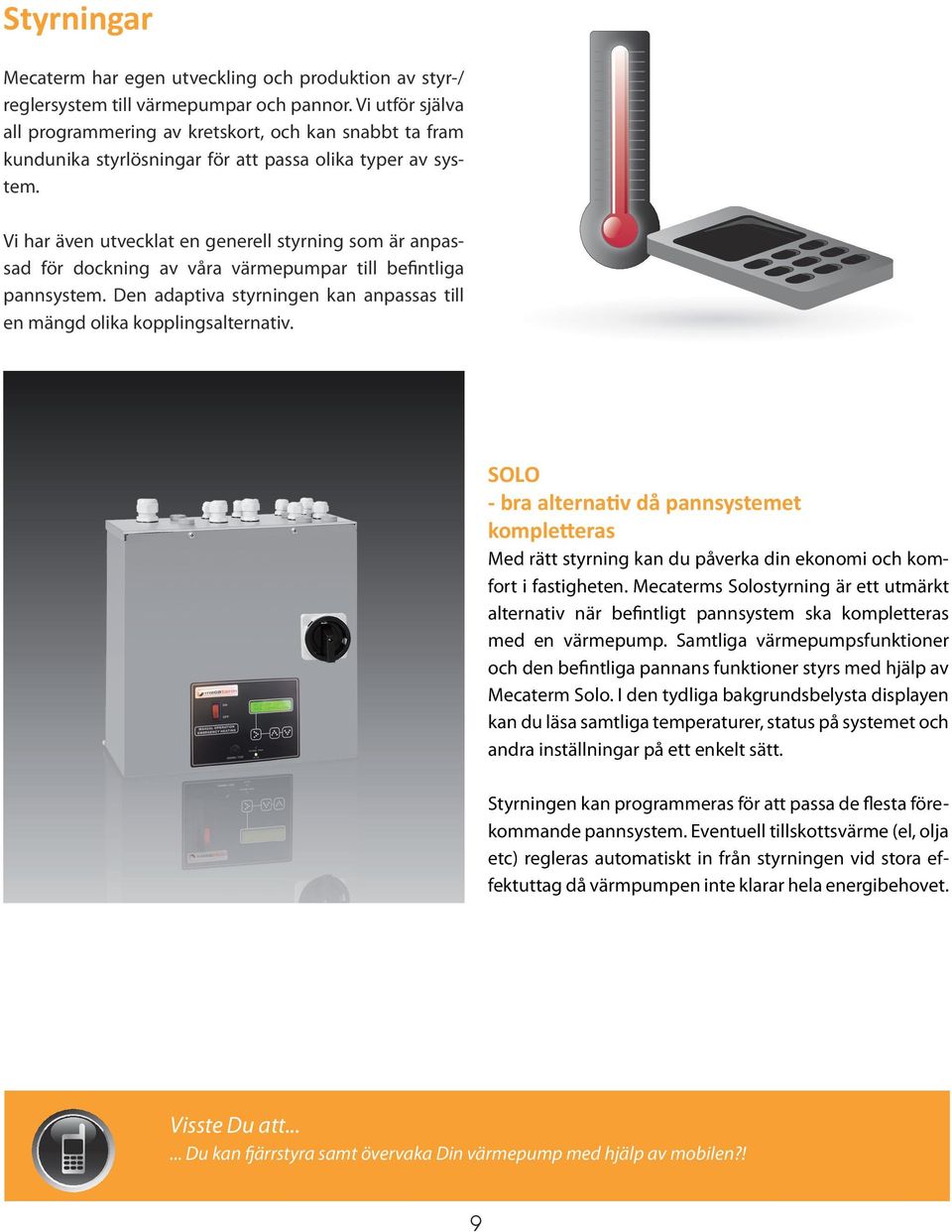

9 Styrningar Mecaterm har egen utveckling och produktion av styr-/ reglersystem till värmepumpar och pannor. Vi utför själva all programmering av kretskort, och kan snabbt ta fram kundunika styrlösningar för att passa olika typer av system. Vi har även utvecklat en generell styrning som är anpassad för dockning av våra värmepumpar till befintliga pannsystem. Den adaptiva styrningen kan anpassas till en mängd olika kopplingsalternativ. SOLO - bra alternativ då pannsystemet kompletteras Med rätt styrning kan du påverka din ekonomi och komfort i fastigheten. Mecaterms Solostyrning är ett utmärkt alternativ när befintligt pannsystem ska kompletteras med en värmepump. Samtliga värmepumpsfunktioner och den befintliga pannans funktioner styrs med hjälp av Mecaterm Solo. I den tydliga bakgrundsbelysta displayen kan du läsa samtliga temperaturer, status på systemet och andra inställningar på ett enkelt sätt. Styrningen kan programmeras för att passa de flesta förekommande pannsystem. Eventuell tillskottsvärme (el, olja etc) regleras automatiskt in från styrningen vid stora effektuttag då värmpumpen inte klarar hela energibehovet. Visste Du att Du kan fjärrstyra samt övervaka Din värmepump med hjälp av mobilen?! 9

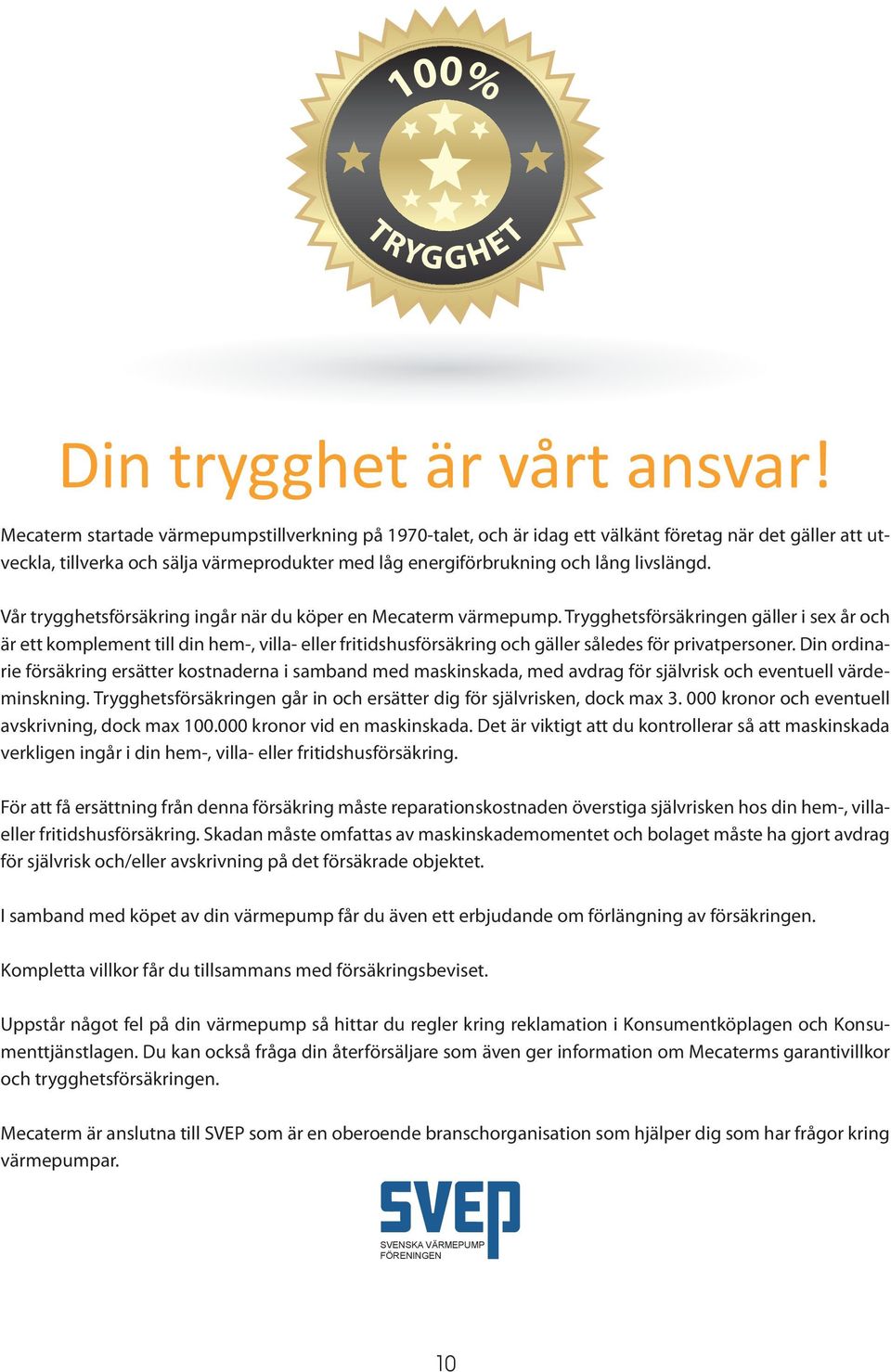

10 100% TRYGGHET Din trygghet är vårt ansvar! Mecaterm startade värmepumpstillverkning på 1970-talet, och är idag ett välkänt företag när det gäller att utveckla, tillverka och sälja värmeprodukter med låg energiförbrukning och lång livslängd. Vår trygghetsförsäkring ingår när du köper en Mecaterm värmepump. Trygghetsförsäkringen gäller i sex år och är ett komplement till din hem-, villa- eller fritidshusförsäkring och gäller således för privatpersoner. Din ordinarie försäkring ersätter kostnaderna i samband med maskinskada, med avdrag för självrisk och eventuell värdeminskning. Trygghetsförsäkringen går in och ersätter dig för självrisken, dock max kronor och eventuell avskrivning, dock max kronor vid en maskinskada. Det är viktigt att du kontrollerar så att maskinskada verkligen ingår i din hem-, villa- eller fritidshusförsäkring. För att få ersättning från denna försäkring måste reparationskostnaden överstiga självrisken hos din hem-, villaeller fritidshusförsäkring. Skadan måste omfattas av maskinskademomentet och bolaget måste ha gjort avdrag för självrisk och/eller avskrivning på det försäkrade objektet. I samband med köpet av din värmepump får du även ett erbjudande om förlängning av försäkringen. Kompletta villkor får du tillsammans med försäkringsbeviset. Uppstår något fel på din värmepump så hittar du regler kring reklamation i Konsumentköplagen och Konsumenttjänstlagen. Du kan också fråga din återförsäljare som även ger information om Mecaterms garantivillkor och trygghetsförsäkringen. Mecaterm är anslutna till SVEP som är en oberoende branschorganisation som hjälper dig som har frågor kring värmepumpar. SVENSKA VÄRMEPUMP FÖRENINGEN 10

11 Teknisk information Modell Arctic EVI 10 Arctic EVI 14 Arctic EVI 20 Arctic 7,5 Arctic 10,5 Arctic 16 Dimensioner (bxhxd) 1205x( ) x x( ) x x( ) x x( )x x( )x x( )x605 Vikt 135 kg 180 kg 185 kg 135 kg 140 kg 180 kg Strömförsörjning 400V N PE (via Mecaterm HPB300 el. Solo) 400V N PE (via Mecaterm HPB300 el. Solo) Kompressor 2-stegs scroll Scroll Mjukstartsrelä Ingår Ingår Fläkteffekt (hög, låg), kw 0,12/0,10 0,24/0,20 0,12/0,10 0,24/0,20 Köldmedia R404A R407C Köldmediamängd 2 400g 3 800g 4 000g 1 665g 2 100g 2 600g Ansl. värmebärare Ø22mm Ø28mm Ø22mm Ø22mm Ø28mm Normflöde l/h l/h l/h 750 l/h l/h l/h Avfrostningssystem Behovsanpassad hetgasavfrostning Behovsanpassad hetgasavfrostning Lägsta utomhustemp., drift -25 C -15 C Max framledningstemp. 60 C 63 C Ljudtryck (1m) fläkthastighet hög/låg 58,5/55,2 60,0/57,0 60,0/57,0 58,5/55,2 58,5/55,2 60,0/57,0 Värmeeffekt/ineffekt (kw)¹ 9,9/3,4 12,9/4,5 19,7/6,7 7,7/2,5 10,4/3,5 17,6/5,2 Modell Arctic Aqua 8 Arcitc Aqua 12 Arctic Aqua 17 Dimensioner (bxhxd) 598x( )x650 Vikt 111 kg 129 kg 139 kg Strömförsörjning 400V N PE Kompressor Scroll Mjukstartsrelä Ingår Köldmedia R407C Köldmediamängd 1665 g 2100 g 2600 g Ansl. värmebärare ø22mm Ansl. köldbärare ø28mm Normflöde värmebärare 900 l/h 1350 l/h 1900 l/h Normflöde köldbärare 1800 l/h 2600 l/h 3800 l/h Värmeeffekt/ineffekt (kw)² 7,4/2,3 10,8/3,3 15,6/4,6 Modell HPB 300 HPB 500 Dimensioner (bxhxd) 600x1725x x1770x900 Vikt 195 kg 250 kg Strömförsörjning 400V N PE Volym undre del 175 l 320 l Volym övre del 100 l 180 l Isolering 35 mm polyuretan 70 mm mineralull Anslutning rör Topp eller botten ø22mm Topp ø28mm Max effekt elpatron 10,5 kw 21 kw Antal effektsteg elpatron 7 st (1,5 kw/steg) 7 st (3 kw/steg) Reservvärme Belastningsvakt Varmvatten Värmestyrning Värmepump laddfunktion 6 kw med manuell termostat och shunt 12 kw med manuell termostat och shunt Standard Plattvärmeväxlare BIV shunt Varmvatten prioritering m. flödesreglerande växelventil Solvärmeanslutningar Ja, DN20 Ja, DN25 Anslutning extern energikälla Ja, DN20 Ja, DN 25 Drift som elpanna Ja Ja ¹ Vid +70C utetemperatur och +500C framledning ² Vid 00C brinetemperatur och +500C framledning

12 Mecaterm Värmepumpar Blidögatan Malmö Sweden Phone +46 (0) Fax +46 (0)
