1 Skötselanvisning TRIDENT Rullstolscykel DUET DUET Rullstolscykeln Duet har en cykeldel som kopplas till eller från rullstolsdelen med ett enkelt handgrepp. Ett praktiskt alternativ till bilen vid kortare turer till exempelvis affären. Kontruktionen är både sportig och ergonomisk och rullstolscykeln kan vid behov förses med batteridriven hjälpmotor. Garantitid på Duet är två år. Fordon med elhjälpmotor har ett batteri med garantitid sex månader. Garantin innefattar inte förslitningsdelar som t ex däck, kedja och lampor. Används Duet på annat sätt än vad denna anvisning beskriver eller om fordonet modifieras/byggs om utan leverantörens vetskap gäller inte garantin för produkten. Vid tillval, elhjälpmotor, är garantin, två år förutom batteriet som har garantitid sex månader. INNEHÅLLSFÖRTECKNING sida 1. Försäkran om överensstämmelse 2 2. Förord Beskrivning DUET Viktigt Säkerhet Teknisk information Dimensioner och vikter Utrustning standard Utrustning tillval 4 3. Inställning Komma i och ur rullstolen Bromsar Rullstolsdel och Cykeldel Hjul 7 4. Användning Viktigt vid färd Rekommendationer Belysning Låsning och parkering Säkerhet 8 5. Underhåll Rengöring Generellt underhåll Däck Reparation Reservdelar Service Återvinning 8 Läs denna skötselanvisning noga innan första färd för att bibehålla kvalitéen på Duet. 2. FÖRORD Copilot är ett fordon som håller hög kvalitet. Läs denna skötselanvisning noga innan första färd för att bi-behålla kvalitéen på rullstolscykeln. Vid kontakt med Trident ange alltid individnummer och ordernummer. Denna information finns på cykelramen. Maxbelastning total: 180 kg. Maxbelasting rullstol: 100 kg Maxbelastning cykeldel: 100 kg. Vikt: 41 kg. Medicintekniska direktivet klass 1 93/42/EEC. Duet är godkänd av, Rheinisch-Westfälischen TÜV, Germany, vad gäller maximal säkerhet. Trident - Rullstolscykel DUET Skötselanvisning 1

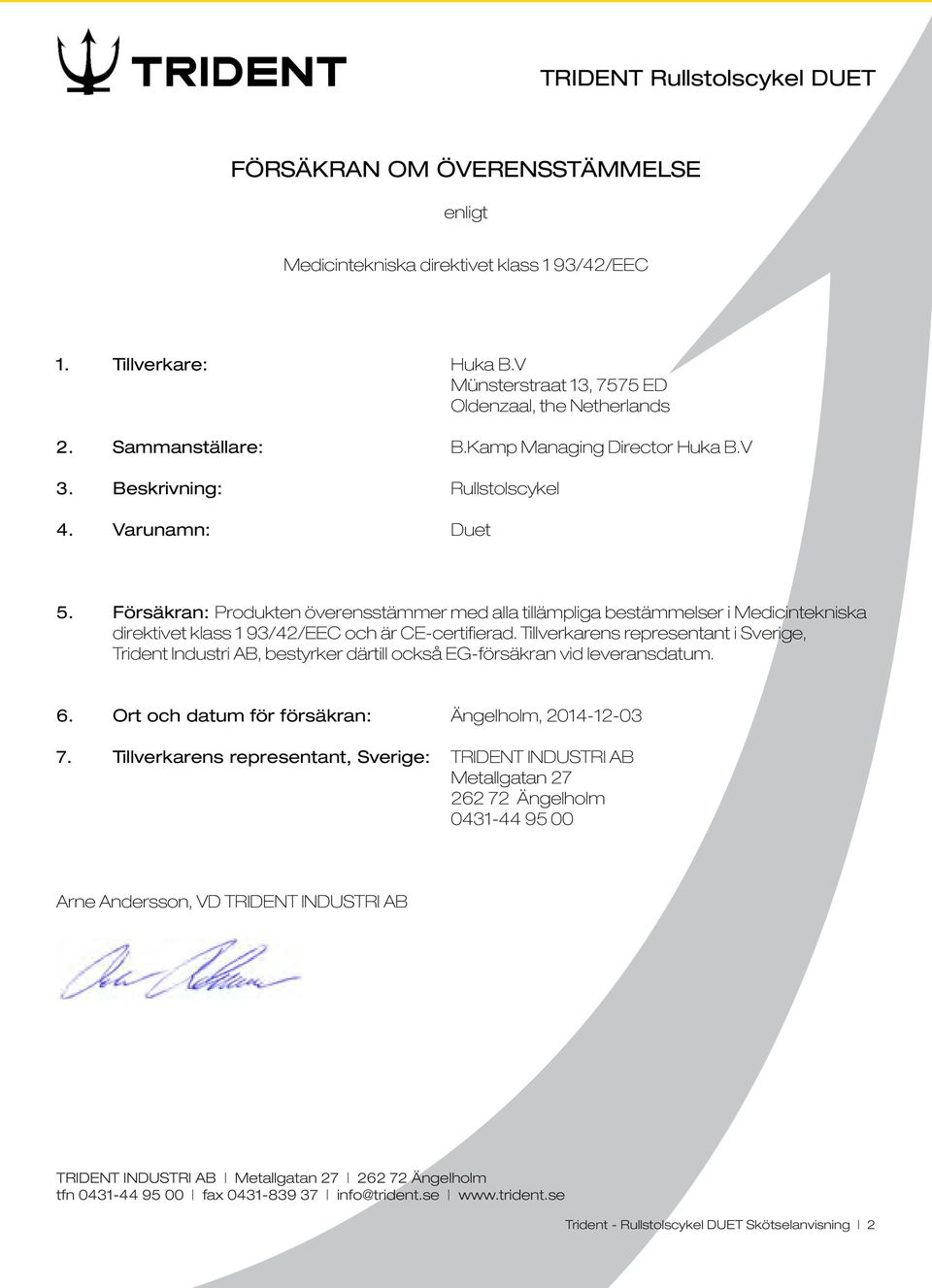

2 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE enligt Medicintekniska direktivet klass 1 93/42/EEC 1. Tillverkare: Huka B.V Münsterstraat 13, 7575 ED Oldenzaal, the Netherlands 2. Sammanställare: B.Kamp Managing Director Huka B.V 3. Beskrivning: Rullstolscykel 4. Varunamn: Duet 5. Försäkran: Produkten överensstämmer med alla tillämpliga bestämmelser i Medicintekniska direktivet klass 1 93/42/EEC och är CE-certifierad. Tillverkarens representant i Sverige, Trident Industri AB, bestyrker därtill också EG-försäkran vid leveransdatum. 6. Ort och datum för försäkran: Ängelholm, Tillverkarens representant, Sverige: TRIDENT INDUSTRI AB Metallgatan Ängelholm Arne Andersson, VD TRIDENT INDUSTRI AB Trident - Rullstolscykel DUET Skötselanvisning 2

3 2.1 Beskrivning DUET Sits med säkerhetsbälte 2. Handbroms och parkeringsbroms 3. Nackstöd 4. Växlar 5. Cykeldel 6. Rullstol 7. Länkhjul 8. Fotstöd 9. Höjdjustering för styret 10. Ekerskydd 11. Stöd 2.2 Viktigt Duet är ett kombinationsfordon som består av två delar, en rullstolsdel och en cykeldel med åtta växlar. Duet med elhjälpmotor har sjuväxlat nav. Det är viktigt att följa anvisningarna för att fordonet skall fungera länge utan problem. Maxlast för rullstolsdelen är 100 kg, för cykeldelen 100 kg. Trafikregler och säkerhetsföreskrifter skall följas i alla situationer. Cykeln får inte användas på annat sätt än vad denna anvisning beskriver. Gör ej tekniska ombyggnationer av Duet då detta påverkar garanti och trafiksäkerheten. Duet är inte terränggående. Cykla endast på anlagda vägar. Anpassa färden efter trafik- och väderförhållande. 2.3 Säkerhet Duet är ett sportigt fordon som fungerar bäst vid varsam hantering. Cykla försiktigt och undvik att köra av och på trottoarkanter. Upptäcker du skador på fordonet byter du ut delarna omgående för att undvika skaderisk vid färd. 1. Föraren av Duet skall vara minst 16 år. 2. Kontrollera fordonet innan färd så att det är trafiksäkert. 3. Trafikrelger skall följas. 4. Rullstolsanvändare skall efter behov ha bälte för att sitta säkert. 5. Använd alltid godkänd hjälm, både förare och passagerare. 6. Cykla extra försiktigt på hal, sluttande och ojämn väg. 7. Se till att du syns vid mörker och vid dålig sikt. Följ trafikföreskriften om belysning tänd på cykel vid mörker, gäller både fram och baklykta. Använd gärna reflexväst. 8. Cykla sakta på gångvägar. 9. Lås alltid cykeln vid parkering för att undvika stöld. 2.4 Teknisk information Sits, nackstöd och fotstöd är tillverkade av ABS kompositmaterial. Det mjuka överdraget är avtagbart och tvättbart i 40, handtvätt. Cykeln är lackerad med tre lager pulverlack. Hjul (26x1,75 inch) med integrerade reflexer. 8 växlar (Schimano Nexus) och fotbroms. (7 växlar vid beställning med elhjälpmotor.) Främre kedjeklinga med 38 tänder och kedjeskydd. Bakre kedjeklinga med 28 tänder. Trumbroms samt parkeringsbroms. Halogenlampor med dynamo. Trident - Rullstolscykel DUET Skötselanvisning 3

4 2.5 Dimensioner och vikter 3. INSTÄLLNING Rullstolsdel Längd: Bredd: Höjd: Höjd: Vikt: cm (utan eller med fotstöd) 69 cm 107 cm (med nackstöd) 78 cm vid leverans 27 kg Vid levernas av fordonet är det viktigt att kontrollera att alla fästen är spända och justerade till användare innan färd. Styre ska spännas och riktas innan första färd. Detta är viktigt för din säkerhet. Cykeldel Längd: 131 cm Bredd: 36 cm Höjd: 85 cm med sadel Vikt: 12,5 kg Cykel- och rullstolsdel ihopkopplade Längd: 265 cm Vikt: 39,5 kg 3.1 Komma i och ur rullstolen A. Sänk Rullstolen. Lås parkeringsbromsen, se bild A. Koppla loss rullstolsdel med cykeldel. Rullstolens läge lutas framåt så att de små framhjulen står på marken. 2.6 Utrustning standard Cykeldel med cykelstöd Rullstolsdel med sits och dyna. Hand-, pedal- och parkeringsbroms. Halogenlampor med dynamo. Fyrpunktsbälte till rullstol. Avtagbart nackstöd till rullstol. Fotstöd till rullstol som är höj- och sänkbart. Ekerskydd till rullstol. Vita reflexer fram. Ringklocka Pump Reparationskit med verktyg B. Fotstöden kan svängas åt sidan för att enklare komma i och ur rullstolen. Ta ut sprinten (1). Sväng fotstödet åt sidan. Efter förflyttning svänger du tillbaks stödet och låser med sprinten. 2.7 Utrustning tillval Armstöd till rullstol. Abduktionsblock till rullstol. Dynor i olika modeller och tjocklekar till rullstol. Tippskydd Elhjälpmotor C. Höjdjustering av fotstödet Du justerar djupet på fotstödet (se punkt 2) och höjden (se punkt 3). D. Justering av fotstödets vinkel. Vinkeln justeras genom att du lossar på skruvarna under stödet, justerar och spänner skruvarna igen. Trident - Rullstolscykel DUET Skötselanvisning 4

5 E. Demontering av fotstödet Du lossar fotstödet genom att lossa skruvarna. Förvara det sedan på ett säkert ställe. F. Justering av nackstödet. Lossa skruvarna (1), justera vinkeln och höjden på nackstödet, därefter spänner du skruvarna. G. Finjustering av nackstödet. Lossa skruvarna, flytta nackstödet framåt eller bakåt till rätt läge, fäst skruvarna igen. Nackstödet kan användas både som huvudstöd (högre upp) eller som nackstöd (längre ner). På bilden visas verktyget som sänds med för justering av nackstödet I. Montering av sits. Placera sitsen på ramen/stagen (2) mellan hjulen (1). Kläm fästena på undersidan av sitsen. Kontrollera att sitsen är korrekt monterad H. Säkerhetsbälte. Rullstolsanvändaren skall använda bälte enligt hans/hennes handikapp. Det är viktigt att användaren sitter säkert i rullstolen. 1. Fot och ankelfäste Lårsele 3. Midjebälte 4. Axelremmar 5. Kardborrband Snabbspänne J. Justering av vinkeln på sitsen. Dra tillbaks spaken på sitsen (1), vrid 90 för att låsa. Lossa ryggstödet (2), justera till rätt lutning. Fixera lutningen genom att vrida spaken igen 90, tills du hör ett klickljud när spaken hittar rätt fixeringsläge Anpassa rullstolens tyndpunkt så att rullstolsdelen inte tippar framåt när rullstolsandvändare lutar sig framåt och ingen sitter på den ihopkopplade cykeldelen Trident - Rullstolscykel DUET Skötselanvisning 5

6 JK. Justering Lossa stänkskydden och ta bort sitsen. Lossa de fyra klämmorna och justera ramen. Använd försktigt gummihammare om ramen kärvar. När du fått ramen i rätt position spänn klämmorna och montera stänkskärmarna. 3.3 Rullstolsdel och cykeldel L. Höjdjustering av rullstolens handtag. Lossa klämmorna (1 och 2) på båda sidor, justera höjden och spänn åt klämmorna. Kontrollera att handtaget är låst i position innan du använder rullstolen. 2 1 Rullstolsanvändaren kan sitta kvar i rullstolen när cykeldelan moteras eller demonteras. Observera! Lägg alltid rullstolsbromsen i parkeringsläge. O. Ansluta Rullstol- med cykeldel. Kroka i cykeldelen (1) med rullstolens anslutning (2) sitter på undersidan av kopplingsfästet. Luta rullstolen försiktigt tills kopplingarna möts. Lås kopplingen med bygeln på ovansidan (3) Bromsar M. För handtaget uppåt för att bromsa. Fixera bromshandtaget med låsningen då du parkerar Koppla Rullstolsdelen från cykeldelen. Öppna bygeln (3), sänk rullstolen, kroka av anslutningskopplingen (2). Är det tungt att öppna bygeln kan detta regleras genom att justera skruvarna på bygeln (4). P. Justering av sadel Cykelns sadel kan justeras i höjd och lutning. N. Finjustering av broms Bromsarna är justerade från fabrik. Bromsarna kan finjusteras om det finns behov. Justeringen måste utföras lika på båda sidor. Kontrollera detta noga innan första färd för säker cykling. Trident - Rullstolscykel DUET Skötselanvisning 6

7 3.4 Hjul Kontrollera att hjulen är hela och pumpade. Är däcken slitna byts dessa ut. Välpumpade däck håller längre, bromsar effektivare och hjulen rullar lättare. Däck med lite luft slits snabbare än välpumpade. Ekrar. Det är viktigt att ekrarna är symetriskt spännda i fälgen. Ekrarna är korrekt spännda från fabrik. Byts någon eker är det viktigt att dessa spänns korrekt för att fälg och däck inte ska gå sönder. Vid tveksamhet, kontakta kompetent personal. Navet i hjulet är injuserat vid leverans. Vobblar hjulet, för oljud eller är tungt att snurra, kontaktar du kompetent personal. Pedaler och vevaxel är injusterade vid leverans. Skulle pedalarmarmna glappa tar du bort kåpan och spänner bulten som håller pedalarmarna. Om pedalerna behöver spännas vrider du fast dessa, den vänstra pedalen är gängat moturs och den högra medurs. Kedjan skall vara spänd och inte skrapa emot. Behöver detta justeras kontakta kompetent personal. 4. ANVÄNDNING 4.1 Viktigt vid färd Innan färd kontrollera alltid funktionen av Duet och att den är trafiksäker. Provkör Duet innan första färd. Duet har inte samma styr och bromsegenskaper som en vanlig två-hjul cykel. Cykla försiktigt. Duet lutar sig automatiskt in i kurvorna. Du förbättrar balansen som förare genom att luta dig inåt i kurvor. Tänk på att Duet behöver en stor svängradie. Har du för snäv radie, stanna och hoppa av cykeln och lyft in cykeldelen i rätt position. Duet är konstruerad för två personer, en förare och en passagerare. Färdas Duet utan passagerare blir Duet instabil. Med passagerare tyngdpunkten stabiliserad och lättare att manövrera och bromsa. Kör försiktigt på våta, hala, lutande och smala vägytor. Duet är inte terränggående, cykla därför på anlagda vägar och i anpassad hastighet. Vid parkering, bromsa och lås broms vid stillastående. Det är inte tillåtet att transportera annat än två personer på Duet, en person i rullstolsdelen. Ej heller transport av annan last är tillåtet. Duet får ej ihopkopplas/bogseras med andra fordon. Trampning under växling kan göra att växeln går sönder och garantin förverkas. 4.2 Rekommendationer Färdas med Duet på jämna och anlagda vägar. Duet kan användas året om men tänk på att saltade vägar kan påverka metalldelarna på Duet. Kontrollera att däcken är pumpade innan färd. Undvik att barn vistas runt cykeln särskilt vid hjulen. Kontrollera regelbundet bromsarna och att belysningen fungerar. Följ trafikreglerna och kör varsamt. 4.3 Belysning Vid mörker och dålig sikt ha alltid belysningen på för din och andras säkerhet. Kontrollera regelbundet att belysningen fungerar. Kontrollera att vajern mellan lampa och dynamo har kontakt. Är vajern rostig eller att skyddshöljet på vajern gått sönder ska den bytas. Kontakta kunnig person. Kontrollera att lampan inte oxiderat i dess fäste. Kontrollera även att dynamon är i mitten av hjulet. 4.4 Låsning och parkering Lås alltid Duet då du inte använder den. Har du möjlighet att förvara cykeln och även under vinterförvaring inomhus, är detta att föredra. Cykla med ansvarstänk och följ trafikreglerna. Säkerhet före hastighet. Både förare och passagerare skall använda hjälm och gärna reflexväst. Trident - Rullstolscykel DUET Skötselanvisning 7

8 4.5 Säkerhet 1. Kontrollera att Duet är trafiksäker innan färd. 2. Följ gällande trafikregler för din säkerhet. 3. Använd hjälm 4. Kör extra försiktigt vid våta, hala, lutande vägar. 5. Tänd belysningen vid mörker och dålig sikt. 6. Anpassa hastighet till väglag och trafik. 7. Vid parkering lägg i bromsen och fäll ner fotstödet på cykeldelen. Lås cykeln. 5. UNDERHÅLL 5.1 Rengöring Rengör Duet med ljummet vatten, milt rengöringsmedel och mjuk trasa. Rengör inte med högtryckstvätt. Vid grövre nedsmutsning använd borste. 5.2 Generellt underhåll Dessa punkter är återkommade och behöver underhåll eller bytas ut vid förslitning. Kedja - Rengör och smörj. Ekrar, kedjeklinga och växeldelar - Rengör och smörj. Bromskablar - Justera. Däck - Pumpa till rätt lufttryck. Slitet däck byts ut. Lampor - Byt trasiga lampor. Handtag - Byt ut om det är slitet. Kontrollera ekrarnas spänning av en kompetent personal efter var 300 km. 5.4 Reparation När du upptäcker fel och avvikelser som du själv inte kan åtgärda, kontakta Trident. Många fel kan avhjälpas med rådgivning via telefonservice. Tänk på att inte modifiera Duet eller byta ut delar som kan påverka din garanti av Duet och fordonets trafiksäkerhet. 5.5 Reservdelar Reservdelar köper du via din leverantör av Copilot. Ring Trident för information Service Rekommendationer för service av fordonet är en gång per år. Detta för att hålla säkerställa säkerheten på fordonet vid användning. 5.6 Återvinning Förbrukad produkt skall lämnas till återvinningscentral delad i materal så mycket som är möjligt. 5.3 Däck Håll däcken välpumpade. Däcken har bilventiler och kan mätas och fyllas på bensinstation. Om du akut måste pumpa däcken finns en handpump fastsatt på cykelramen. Framhjulen har innerslang som kan bytas utan att hjulet behövs demonteras. Rekommenderat lufttryck: Stort däck 3,5 PSA, litet däck 2,5 PSA. På däck som är monterade står även rekommenderat lufttryck. På Trident är produktförbättringsarbetet en fortlöpande process och genomförs kontinuerligt. Av den anledningen kan den levererade produkten skilja sig något från bilderna i denna beskrivning. Trident - Rullstolscykel DUET Skötselanvisning 8 F
